Морозное пучение грунта
Сезонные механические колебания, вызванные промерзанием земли в холодное время года, называется пучением грунта. Изучение данного процесса очень актуально при проектировании и возведении фундаментов, так как подвижки грунтов у основания строения при неверных расчетах могут быть критичными для целостности конструкций.
Промерзая, грунт начинает увеличиваться под действием расширения находящейся в нем влаги. И чем больше содержание воды в почве, тем больше вероятность ее пучения во время заморозков. При этом стоит учитывать, что из-за разнообразия типов грунтов, они по разному подвержены механическим изменениям.
Механизм увеличения объема грунта
Пучение грунта — это изменение его объема, происходящее в следствии замерзания содержащихся в слоях грунтовых вод. Другими словами, расширение обуславливается тем, что номинальная плотность воды в жидком состоянии составляет 1000 килограмм на кубометр, тогда как плотность льда — 917 килограмм на кубометр. То есть, согласно законам физики, при переходе из жидкого состояния в твердое объем воды увеличивается ориентировочно на 9%. В результате это расширения влага оказывает давление на почву и грунт движется вверх, поскольку в обратном направлении движение невозможно из-за высокой плотности ниже расположенных слоев.
Таблица: Классификация пучинистости разных видов грунтов согласно ГОСТ № 25100.
| Виды грунта | Класс пучинистости, % |
| Грунты, не подвергающиеся морозному пучению. Расширения объема менее 1%. |
| Грунты, слабо подвергающиеся морозному пучению. Расширение объема от 1 до 3.5%. |
| Грунты со средней склонностью к пучению. Расширение объема от 3.5 до 7%. |
| Грунты с высокой склонностью к пучению. Расширение объема от 7%. |
Изменение объемов грунта может происходить не только зимой. Например, этот процесс вполне можно наблюдать и в переходных периодах, когда нет сильных морозов. Подвижки происходят, когда одна сторона строения находится под постоянным воздействием лучей солнца, а другая — в тени. А если при этом еще и идут дожди, переувлажняющие почву, и ночью начинает холодать, то резкий перепад температуры приведет к промерзанию скопившейся в земле жидкости. Это может повторяться многократно и приводить к износу фундамента и строения, установленного на нем. Весной, в результате такого воздействия, дом может подвергаться усадке на несколько сантиметров. Зимой последствия могут быть более критичными, а износ здания будет происходить быстрее и с большими повреждениями, так как сила промерзания в этот период выше.
Факторы, способствующие пучению грунта
Основные факторы влияющие на процесс расширения грунта:
- Насыщенность водой. Чем выше уровень грунтовых вод на участке, тем более сильно проявляет себя пучение. Необходимо понижать уровень грунтовых вод если это возможно.
- Количество осадков.
- Глубина залегания подземных вод.
- Температура и длительность заморозков.
- Важно учитывать глубину промерзания грунта, которая во всех регионах разная.
- Влажность воздуха.
- Рельеф участка.
- Тип грунта на участке. Это немаловажный фактор, так как сила морозного давления зависит от состава почвы и ее способности удерживать влагу.
Таблица: Глубина заложения фундамента с учетом видов грунта.
| Виды грунтов | Расстояние от поверхности планировки до уровня грунтовых вод в период промерзания | Глубина заложения фундамента от поверхности планировки |
| Скальные и крупнообломочные грунты, а также пески гравелистые, крупные и средней крупности | Любое | Не зависит от расчетной глубины промерзания |
| Пески мелкие и пылеватые, а также супеси мелкой консистенции | Превышает расчетную глубину промерзания на два метра и более | |
| Пески мелкие и пылеватые, а также супеси независимо от их консистенции | Менее расчетной глубины промерзания или превышает ее менее чем на два метра | Не менее расчетной глубины промерзания |
| Супеси пластичной и текучей консистенции | Любое | |
| Суглинки и глины с твердой консистенцией | Превышает расчетную глубину промерзания на два метра и более | Не зависит от расчетной глубиныпромерзания |
| Суглинки и глины мягкопластичной консистенции | Может назначаться менее расчетной глубины промерзания при условии защиты грунтов основания от увлажнения поверхностными водами, а также от промерзания в период строительства и эксплуатации | |
| Суглинки и глины текучепластичной и текучей консистенции | Любое | Не менее расчетной глубины промерзания |
| Суглинки и глины независимо от их консистенции | Менее расчетной глубины промерзания или превышает ее менее чем на два метра |
Показатель давления грунта и его влияние на фундамент
Данный показатель означает давление паутинистого грунта, в частности — на фундамент постройки. Лед в земле может достигать огромных масс, которые способны вымещать фундамент на поверхность.
Выделяют два вида типа выталкивающего воздействия на основание дома:
- Вертикальное выталкивающее воздействие. Оно происходит вследствие пучения слоев почвы, расположенных под основанием здания.
- Касательное выталкивающее воздействие, происходящее вследствие пучения грунта, контактирующего с боковыми стенками фундамента.
Вертикальная сила наносит меньше вреда фундаменту. Деформации незначительные, и их можно заранее предотвратить. Для этого необходимо использовать для устройства фундамента только качественные компоненты, и делать основание строения ниже глубины промерзания.
При воздействии касательной силы, грунт не просто поднимается вверх, но и расслаивается. Это может повлечь полноценное разрушение здания, стоящего на нем. Особенно опасно такое явление, если дом имеет небольшую массу.

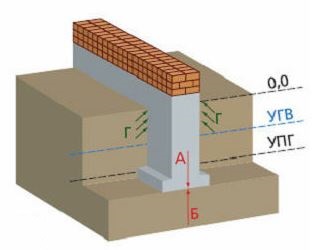

Схематически воздействие выталкивающих сил на основание дома представлено в следующей таблице:

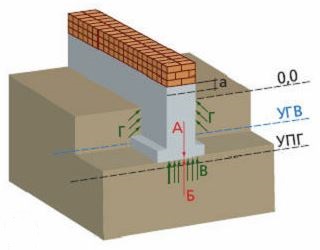

| А — давление фундамента на грунт. Б — сопротивление грунта. В — выталкивающие силы. Г — касательные боковые силы. УГВ — уровень грунтовых вод. УПГ — уровень промерзания грунта. | |
 |  |
| Неправильный способ закладки фундамента. Фундамент, заложенный выше уровня промерзания грунта, выталкивают силы вспучивания, поднимая его на высоту (а). | Правильный способ закладки фундамента. Фундамент, заложенный ниже уровня промерзания грунта, не испытывает давления промерзлого грунта. |
Видео по теме:
Минимизация последствий пучения в частном строительстве
Если грунт на вашем участке подвержен сезонным подвижкам, то при строительстве на такой основе нужно позаботиться о дальнейшей безопасности целостности конструкций. Для этого нужно соблюдать несколько базовых правил:
- Необходимо знать тип грунта.
- Знать глубину промерзания для вашего региона.
- Заглублять основание ниже глубины промерзания для борьбы с выталкивающими силами.
- Минимизировать касательные боковые силы. Этого можно добиться обмазкой фундамента специальными составами или уменьшением площади бокового контакта (свайные фундаменты).
- Подбирать оптимальный тип фундамента исходя из проекта дома и свойств почвы на участке.
- Проводить дополнительные мероприятия по утеплению участков близлежащих к фундаменту. В данном случае утепляется грунт вокруг дома, что предотвращает промерзание.
- Бороться с искусственным переувлажнением почвы. Для этого сооружается отмостка для защиты основания дома от осадков. Можно также использовать дренажную систему (более дорогостоящее решение).
Любой из этих способов эффективен в борьбе с морозным пучением грунта. А их комбинация только усилит эффект. Начиная строительство дома, заранее позаботьтесь об этом и минимизируйте нежелательные последствий от возможных деформаций фундамента.
Как противостоять морозному пучению грунта
Морозное пучение грунта возникает вследствие замерзания воды в земле, при этом объем грунта увеличивается, и уровень почвы поднимается. Замерзший грунт давит на все конструкции, которые находятся в земле или на ее поверхности, деформирует и сдвигает их. Это весьма опасное явление для домов и других построек. Вследствие вспучивания грунтов происходят подвижки фундаментов, сдвигание пристроек, крыльца, подъем подъездных дорожек, нередко возникают трещины в стенах, перекос луток, бывают и разрушения домов.
Какие грунты относятся к пучащим
Все грунты, которые содержат в себе глину, а значит и связанную с ней воду, в большей или меньшей степени способны вспучиваться при замерзании. Это глины, суглинки, супеси, мелкие пески, пылеватые пески и другие пески, если они содержат в себе пылевато-глинистые частицы.
К непучащим грунтам относятся крупные и средние пески, в которых отсутствуют пылевато-глинистые частицы.
Как воздействуют пучащие грунты на фундаменты и конструкции
Увеличивающийся в объеме грунт создает силы воздействия на все строительные конструкции. Эти силы подразделяют на:
нормальные — действующие снизу вверх на подошву фундамента, приподнимая его;
касательные — силы трения, действующие на вертикальные стенки конструкции при перемещении грунтов вверх или вниз;
перпендикулярные — силы действующие в горизонтальной плоскости при расширении грунтов и давящие на стенки фундамента (под домом грунт не замерзает, поэтому противодействия сдавлению изнутри нет).
От чего зависит интенсивность пучения
Морозное пучение может быть разной интенсивности в разных точках поверхности, даже если они находятся совсем близко. Это еще более усиливает опасность явления, так как на фундамент действуют силы разной величины и направленности.
Интенсивность пучения зависит в первую очередь от степени увлажнения почвы и объема замерзающей воды. Если вокруг дома в непосредственной близости от фундамента почва сильно увлажняется, например, при стоке с крыши, то опасность увеличивается. Часто бывает, что вода накапливается осенью в районе фундамента, после чего следуют морозы…
Способность грунта накапливать воду напрямую зависит от его состава. Чем больше пластичной глины, тем влажнее могут оказаться грунты. На территории России до 75% площадей пригодных к застройке составляют пучащие грунты. Практически все дома старой постройки и другие строения, подъезды, дорожки, нуждаются в защите от сдвижения грунтов зимой.
Какой основной метод борьбы с этим явлением
Раньше предпринимались попытки бороться с последствиями вспучивания грунтов. В основном устраивались песчаные подушки толщиной 20 – 50 см вокруг углубленной в почву конструкций. Чтобы песок не заиливался глинистыми частицами его ограждали от грунта стеклохолстом. Но эти действия все равно были не надежными и теряли эффективность на протяжении длительного времени.
Сейчас основной метод борьбы с морозным пучением почвы – устранение причины явления, а именно, — замерзания грунта возле конструкции. Теперь это сделать не сложно, так как появились новые утеплительные материалы, весьма прочные, и не накапливающие воду, т.е. которые могут применяться непосредственно в грунте. Это различные марки экструдированного пенополистирола. Коэффициент теплопроводности материала на уровне 0,32 Вт/мºС (плотность 35 кг/м куб) и 0,36 Вт/мºС (плотность 50 кг/м куб, особопрочный на сжатие, применяется под автомобильными дорогами).
Вокруг здания в грунт укладывается полоса утеплителя, которая замедляет охлаждение грунта морозным воздухом, поэтому грунт под воздействием тепла земли не замерзает.
При обустройстве теплоизоляции вокруг здания, непосредственно возле фундамента, возникает два вопроса:
– какой толщины экструдированый пенополистирол применить;
— какой ширины должна быть теплоизоляционная полоса.
Рекомендации экспертов, основанные на теплотехническом расчете говорят нам о том, что толщина экструдированного пенополистирола для утепления грунта возле дома в частном строительстве должна быть не менее 50 мм. При этом над слоем утеплителя должен находиться замерзший грунт толщиной не менее 200 мм.
Ширина полосы утеплителя непосредственно прилегающая к зданию должна быть не менее глубины промерзания грунтов в данном районе, но в любом случае не менее 1,0 метра. Такая ширина позволит существенно уменьшить воздействия касательных, нормальных и перпендикулярных сил морозного пучения на фундаменты.
Как сделать утепление грунта возле фундамента
Вокруг дома делается траншея необходимой ширины, на глубину около 0,6 метра. Дно траншеи выравнивается песком толщиной 10 – 20 см, который утрамбовывается с поливкой водой. Этой песчаной подсыпкой также формируется уклон в сторону от дома не менее 2% для стока воды (пенополистирол воду не пропускает, укладывается «зуб в зуб»). Листы утеплителя укладываются вплотную к утеплителю цоколя, или делается врезка в утеплительный слой фундамента. Утеплитель засыпается песчаной подушкой слоем от 20 см, сверху укладывается брусчатка отмостки толщиной от 10 см. Подобная схема позволяет сделать утепленную отмостку вокруг дома.
Защита от морозного пучения приставных конструкций к дому
Возле дома могут располагаться различные приставные конструкции, например крыльцо с лестницей, опоры балкона, легкая терраса и др. При морозных пучениях они могут сдвигаться, деформироваться, что доставляет немало неприятностей. Также и подъездная дорожка к воротам гаража может серьезно пострадать от подъема грунтов, гаражные ворота нельзя будет открыть.
Защита от морозного пучения выполняется следующим образом. Делается выемка грунта на глубину до 600 мм ниже подошвы конструкции и шириной большей, чем конструкция на величину не менее чем глубина промерзания в каждую сторону, но не менее 1 метра. Делается песчано-гравийная подсыпка с уклоном в сторону стока воды (если нужно) толщиной от 300 мм. Подсыпка утрамбовывается с поливкой водой. Затем укладывается утеплитель толщиной 50 мм, поверх которого делается песчаная подушка толщиной 200 мм. На этой подушке делается заливка фундамента под легкую конструкцию или под легкой конструкции или подъездная дорога.
Как видим, принцип борьбы с морозными пучениями почвы в любом случае остается один и тот же – применяется достаточно широкая полоса утеплителя, которая не дает морозному воздуху воздействовать на грунт, и он прогревается естественным теплом земли. По этой же схеме можно утеплять и подводящие к дому трубопроводы, располагая в траншее лист утеплителя шириной в глубину промерзания. При этом желательно делать широкую траншею, т.е. лист расположить как можно глубже. Это снизит воздействие и морозного пучения на трубопроводы на входе в дом, где они располагаются обычно не глубоко.
Пучение грунта и основания: причины и методы борьбы
Разместите заявку
[contact-form-7 title=»Оставьте свой телефон и менеджер с вами свяжется»]
[contact-form-7 title=»Оставьте свой телефон и менеджер с вами свяжется»]
Пучение грунта происходит из-за замерзания воды.
При отрицательной температуре вода переходит в твердое состояние и расширяется.
Из статьи вы узнаете опасно ли пучение грунта, нужно ли с ним бороться и как предотвратить его.
Почему пучит грунт и основание
Грунт – это смесь различных веществ. В большинстве регионов России грунт состоит из глины, суглинков, песка и перегноя.
На глубине 30-300 метров ниже поверхности протекают подземные (грунтовые воды). Во влажных и болотистых почвах грунтовые воды поднимаются к самой поверхности. Возле водоемов и рек почва насыщена водой, ведь ее питают подземные, грунтовые воды и поверхностные источники. После дождя или таяния снегов большая часть воды уходит в реки и озера, но небольшое количество впитывается в землю, увеличивая вероятность пучения.
Когда температура опускается ниже нуля градусов, поверхность почвы охлаждается. Тепло глубоких слоев земли нейтрализует холод из атмосферы, в результате грунт промерзает. Известны случаи промерзания грунта на глубину 9,5 метров (Норильск, Салехард и другие северные города), но в большинстве регионов России глубина промерзания грунта не превышает двух метров.
Что происходит во время пучения грунта
Если грунт сухой или с минимальным количеством воды, то снижение температуры ниже нуля градусов никак не влияет на его прочность и состояние. Если содержание воды в грунте велико (влажный и болотистый грунт), то, превращаясь в лед, вода увеличивается в размерах на 11 процентов.
Если слой воды толщиной 1-2 см, то пучение не причинит вреда. Но слой воды в грунте простирается на десятки метров, поэтому при вспучивании поверхность поднимает на несколько сантиметров.
Сила пучения настолько велика, что разрушает не только основание тротуаров, но и стены из кирпича и бетона. Согласно исследованиям, давление при переходе воды из жидкого в твердое состояние достигает 2500 кг на сантиметр квадратный.

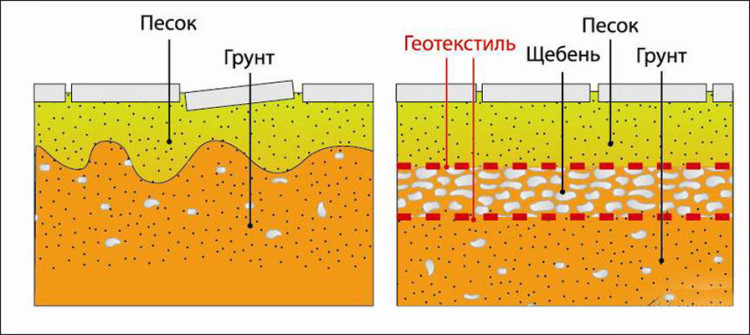

Пучение грунта
Во время ливня, дождя или наводнения под плитку попадает вода. Она просачивается сквозь основание и впитывается в землю. Если вода не успела впитаться в землю и опуститься ниже уровня промерзания, при снижении температуры она замерзает и вспучивает грунт и основание. Чем больше воды задержалось в материалах основания и грунте, тем тяжелей последствия пучения.
Опасно ли пучение грунта
Это зависит от основания замощенного участка и вида мощения. Для мощеных диким камнем садовых дорожек (укладка на грунт или тонкий слой щебня/песка) пучение не опасно. Основание и покрытие такого мощения не имеют жесткой структуры, поэтому свободно поднимаются и опускаются вслед за пучением. Также не опасно пучение верхнего слоя песка под тротуарной плиткой, в этом случае плитка поднимается на 0,5-3 мм и после оттаивания песка возвращается на место.
Если у вас песчано-щебенчатое основание под тротуарную плитку, то пучение вызовет сдвиги в основании и приведет к образованию пустот. В результате основание и плитка, просядут, образуя яму. Еще более опасно пучение для бетонных подушек и керамической (клинкерной) плитки и керамогранита. Подъем вспученного грунта даже на 1 см приводит к разлому подушки и трещинам в плитке.

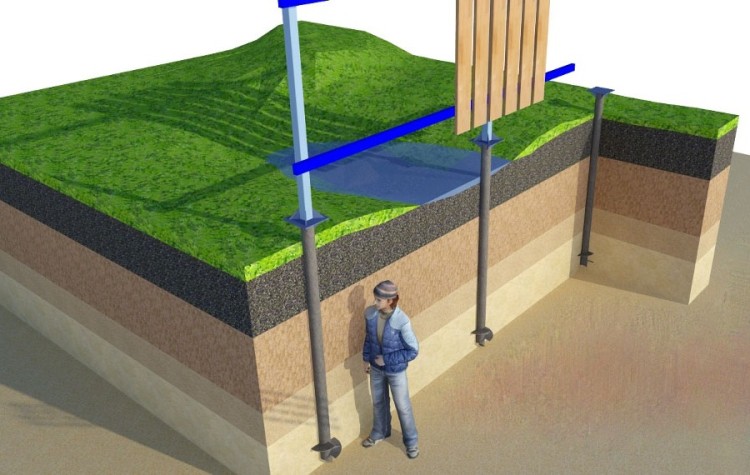

Глубина промерзания грунта
Как предотвратить пучение грунта
Чтобы предотвратить пучение, необходимо обеспечить качественное отведение поверхностной воды и предотвратить снижение температуры ниже нуля градусов. О том, как сделать качественное водоотведение, читайте в статье (Схемы дренажа дождевых и талых вод). Способы утепления грунта и основания вы найдете в статье (Как сделать основание для укладки тротуарной плитки на болотистых и влажных почвах).
Несмотря на то, что пучение не опасно для садовых дорожек из дикого камня, желательно даже для них утеплять грунт. Ведь каждое вспучивание будет увеличивать пустоты в грунте и песчаном (щебенчатом) слое и через 5-10 лет возможен перекос отдельных плит.

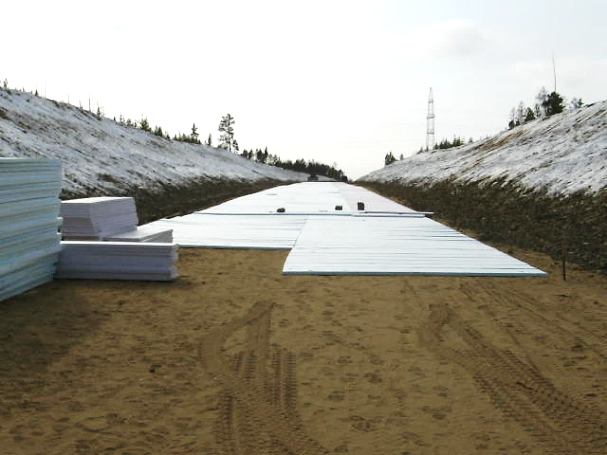

Утепление грунта пенопластом
Пучение грунта и основания снижает надежность и срок службы отмостки, поэтому необходимо предотвращать возможность пучения. Увеличение стоимости работ на 3-10 процентов – намного меньше, чем траты на полную переделку отмостки. Из статьи вы узнали, почему вспучивает грунт и основание и каким образом предотвращают пучение.
[contact-form-7 title=»Обратный звонок»]

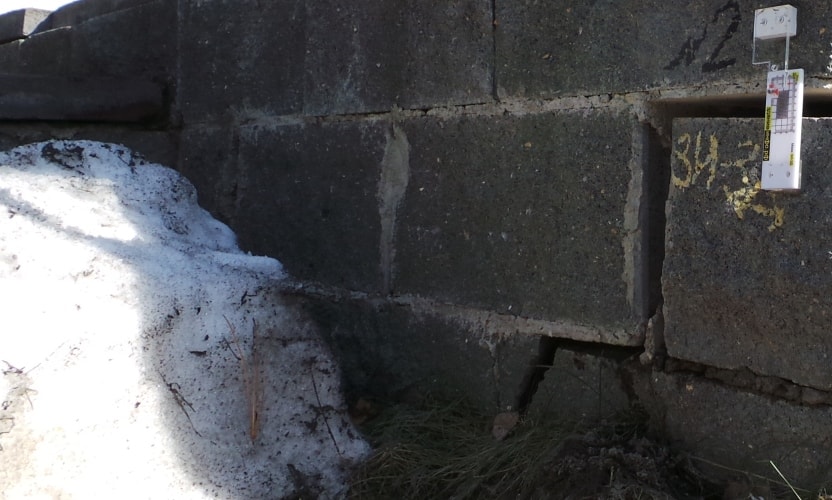

Пучение грунта это, фото, видео, таблицы
При замерзании грунта происходит процесс, который принято называть пучение грунтов у основания строения. То есть грунт начинает увеличиваться под давлением находящейся в нем воды, превращающейся в твёрдую массу – лёд. Чем больше количество содержащейся в грунте жидкости, тем больше вероятность пучения почвы во время заморозков. При этом стоит учитывать, что грунт бывает разным: какой-то из его типов больше подвержен этому процессу, а какой-то меньше.

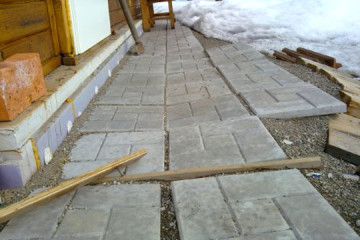

Последствия пучения грунта
Поэтапность промерзания
Если в земле содержится много песка и гравия, то ей заморозки не страшны. Это идеальный вариант для установки фундамента любого строения. Если таких примесей в почве недостаточно много, то фундамент устанавливается выше промерзающего слоя, вдали от подземных вод. Если этого не учитывать, то в заморозки сложно будет избежать пучения грунта, которое способно привести к серьёзным последствиям: трещинам на каркасе дома и даже к его возможному разрушению. Последствия зависят от того, какова сила давления почвы. Но этого вполне можно избежать, если заранее всё предусмотреть.
Холода в нашей стране могут длиться довольно долго – 2-9 месяцев, в зависимости от региона. Поэтому пучение грунта вполне возможно. Оно не наступает сразу, а проходит поэтапно:
- Предварительная стадия.
- Основная.
- Переохлаждение.
На первом этапе грунт лишь слегка охлаждается. При такой температуре жидкость в ней не промерзает. Но когда наступает второй этап, вода кристаллизируется и превращается в лёд. После этого наступает стадия переохлаждения. То есть происходит сжатие грунта под воздействием сильных холодов. Начинается понижение его температуры, и если в почве много влаги, она пучится. Переход от одного этапа к другому происходит медленно, и просчитать этот процесс невозможно. После прохождения всех этапов начинается оттаивание промёрзшей земли. Кстати говоря, этот процесс может стать причиной оседания дома, на что влияют сила и периодичность процесса.
Учитывая эти особенности, стает ясно, что монтаж фундамента ни в коем случае нельзя производить в холодную, точнее в морозную, погоду. Особенно это касается регионов, таких как крайний север, например. Если пренебречь этим правилом, осадку дома и, возможно, его разрушения сразу после постройки избежать не удастся. Но стоит учитывать и ряд других причин, кроме длительных холодов.
Влияния промерзания грунта на фундамент
Основные причины данного явления
Пучение происходит из-за замерзания грунтовых вод – это основная причина процесса. Однако пучение происходит и при взаимодействии других факторов. Например, его вполне можно наблюдать и весной, когда сильных морозов нет. Это происходит, когда одна сторона строения всегда находится под постоянным воздействием лучей солнца, а другая – в тени. При этом осенью идут дожди, в результате чего в земле скапливается большое количество влаги, особенно с затемнённой стороны строения. Ночью начинает холодать, и резкий перепад температуры ведет к промерзанию скопившейся в земле жидкости.
Лёд в грунте может достигать огромных масс, которые способны вымещать фундамент на поверхность. И все это может произойти всего за одну ночь. Когда всходит солнце, вода тает, и фундамент снова проседает. Вода уходит из почвы, но в последующем процесс может повториться. В результате происходит износ фундамента и строения, установленного на нём.
Весной, в результате такого воздействия, дом может подвергаться просадке на несколько сантиметров, что заканчивается трещинами и прочими разрушениями, устранить которые будет нелегко. Зимой последствия могут быть масштабнее, а износ здания будет происходить быстрее и с большими повреждениями, так как сила промерзания в этот период выше.
Помимо этого, на такой процесс влияют:
- состав грунта;
- большое количество свободной воды;
- длительность заморозков;
- рельеф;
- влажность воздуха;
- количество осадков;
- глубина залегания подземных вод;
- направление расположения дома.
Также важно учитывать глубину промерзания грунта, которая во всех городах разная. Рекомендуется устанавливать фундамент ниже этого уровня, хотя всё зависит от конкретно взятой ситуации. При этом надо учитывать все приведённые выше факторы.
Таблица пучения грунта
Показатель давления грунта на фундамент
Этот показатель означает давление паутинистого грунта на фундамент постройки. Такая сила всегда разная. Она делится на 2 вида: вертикальную и касательную.
Вертикальная сила наносит меньше вреда постройке. Фундамент в данном случае поднимается не полностью, а лишь по одной из сторон. Разрушения незначительные, и их можно заранее предотвратить. Для этого необходимо использовать для монтажа фундамента только качественный материал, и делать основание строения выше глубины промерзания. А также можно воспользоваться приведенными ниже советами, которые отлично подходят и для следующего вида пучения.
В случае с касательной силой пучения все гораздо сложнее. Грунт не просто поднимается вверх, но и расслаивается. Это может повлечь полноценное разрушение здания, стоящего на нем. Особенно опасно такое явление, если дом недостаточно тяжёлый и выполнен из дерева. Лучше всего на такой земле себя будет чувствовать кирпичная постройка.
Поможет ли замена грунта?
Если на участке замечено пучение, деформация строения и фундамента – нередко проводится замена грунта, что является наиболее верным решением. Но при этом важно учесть одну деталь: чем больше в новой земле будет содержаться песка и грунта, тем лучше. Это предотвратит повторение подобной ситуации. Конечно, переусердствовать тоже не стоит.
Песок с гравием также рекомендуется использовать для создания подушки. Таким образом замена грунта даст больше эффективности, а уровень защиты от его промерзания многократно возрастёт. Желательно, чтобы частицы песка были крупными.
Схема замещения пучинистого грунта песком
Как сделать песчаную подушку?
Для нее понадобятся следующие материалы и инструменты:
- геоткань;
- вода;
- гравий;
- песок;
- лопата;
- строительный уровень;
- трамбовка;
- гидроизоляция.
Первым делом роется котлован либо траншея на глубину промерзания грунта. После этого вырытую яму следует выровнять и обложить в несколько слоев геотканью – она защитит от попадания к фундаменту жидкости из нижних слоев почвы. Затем проводится насыпка песка, тоже в несколько слоев. Каждый слой увлажняется и тщательно трамбуется. Между каждым слоем обязательно укладывается щебень. В результате получится подушка нужной высоты. Обычно её высота не превышает 200 мм. Поверх неё стелется гидроизоляционный слой. В заключение делается армирование опалубки и, наконец, заливается бетон.
Схема фундамента в разрезе
Можно ли еще уменьшить ущерб?
Пучение грунта можно предотвратить и другими способами, которые лучше комбинировать с описанными выше. Самый простой – удаление из грунта жидкости. Для этого создается отмостка для защиты фундаментального основания от осадков и подземной влаги. Также можно соорудить и дренажную систему. Другой способ заключается в утеплении фундамента. Это рекомендуется делать для всех построек в нашей стране. В данном случае утепляется грунт вокруг дома, что и предотвращает промерзание и, соответственно, пучение. Используемые материалы должны обладать высочайшими показателями долговечности и влагоустойчивости.
Еще один способ предотвратить пучение грунта – прокладка под фундамент рубероида. И, наконец, можно искусственно снизить температуру промерзания земли. Для этого применяются специальные реагенты, которыми необходимо обработать грунт перед заливкой фундамента. Другие эффективные способы:
- Обмазка фундамента спецсоставами.
- Расширение фундамента.
- Засоление грунта под фундаментом.
Любой из этих способов эффективен в борьбе с пучением грунта во время заморозков. Если несколько из них будут скомбинированы, то это только усилит эффект. Поэтому, начиная строительство дома, заранее позаботьтесь о таком важном моменте, как предотвращение промерзания почвы под фундаментом.
что это такое и как его «обмануть»
Морозное пучение грунтов характерно для глинистых оснований. Такое явление доставляет немало неприятностей строителям. При возникновении выпучивания возможны неравномерные деформации фундаментов здания и появление трещин.
Содержание статьи
Природа явления
Морозное пучение обусловлено особенностями воды. Эта жидкость отличается от всех остальных веществ на нашей планете. В отличие от других при замерзании она не уменьшается в объеме, а увеличивается примерно на 9%.
Если этот процесс происходит вблизи фундамента, то давление на конструкцию существенно возрастает. Это может привести к поднятию определенного участка фундамента по сравнению с остальными.
Для возникновения рассматриваемой неприятности необходимо одновременное воздействие двух факторов: воды и отрицательной температуры. Такое часто встречается при залегании глинистых грунтов, которые отлично удерживают влагу. Также повышена вероятность морозного пучения при высоком уровне грунтовых вод. Если грунт обладает невысокой влажностью, то опасность деформаций невелика. В этом случае почва сильнее всего насыщена водой весной за счет верховодки, но повышение температуры предотвращает вспучивание.
Морозное пучение грунта обычно действует на наружные стены здания. В центре строения почва прогревается за счет тепловых потерь, но по периметру она не защищена от зимнего холода. Именно здесь происходит поднятие фундаментов. Неравномерные деформации — самый опасный вид смещений. Последствием такого явления становится появление трещин по фундаментам и стенам дома.
Последствия морозного пучения.
Согласно СП 22.13330.2011 к пучинистым почвам относятся такие виды грунта как:
- глины, суглинки, супеси;
- мелкие и пылеватые пески;
- крупнообломочные с мелким заполнителем.
Практически не подвержены морозному пучению пористые грунты (крупнообломочные породы без мелкого заполнителя, средний и крупный песок). Во-первых, они хорошо пропускают воду, не задерживают ее в верхних слоях. Замерзание начинается сверху, влага постепенно вытесняется в более глубокие слои, не встречая препятствий на своем пути. Во-вторых, чем больше пор в почве, тем меньше давление при пучении. Расширяясь, вода просто заполняет свободное пространство, не действуя при этом на фундамент. Именно пористые основания станут предпочтительным вариантом оснований при строительстве в средней полосе.
Главными характеристиками, которые влияют на вероятность возникновения морозного пучения при строительстве и эксплуатации здания являются:
- тип грунта и его физические и механические характеристики;
- климатические особенности местности;
- уровень расположения грунтовых вод;
- тип фундамента, форма и размеры подошвы.
Методы борьбы с пучением
Чтобы предотвратить касательные силы морозного пучения, требуется исключить хотя бы один из факторов их возникновения: воду или холод. Важно гарантировать отсутствие явления в уровне подошвы фундамента. Но также пучение может негативно действовать и на конструкцию по высоте (горизонтальное воздействие). Об этом важно не забывать.
Назначение глубины заложения
Самый простой способ избежать пучения грунта в уровне подошвы — опереть фундамент ниже глубины промерзания. Глубина промерзания зависит от климатического района. Для ее определения пользуются СП 131.13330.2012 и СП 22.13330.2011, в которых представлены формулы для расчета в зависимости от климатических особенностей. При самостоятельном строительстве можно пользоваться приближенными значениями. Для этого существуют специальные карты (из старого СНиП «строительная климатология и геофизика», который сейчас не действует) или готовые таблицы, которые рассчитаны для крупных городов по формулам из приведенных выше документов.
Карта глубины промерзания, может использоваться для справки, в настоящее время глубина заложения рассчитывается с помощью специальной методики.
Такой способ обеспечивает высокую надежность, но часто приводит к перерасходу средств. Особенно при отсутствии в доме подвала, такая глубина заложения не нужна. Кроме того, метод часто комбинируется с другими.
Важно! Предотвращение морозного пучения должно быть комплексным. Желательно одновременно позаботится и о холоде, и о влаге. Именно поэтому методы борьбы чаще всего одновременно включают в себя грамотное назначение глубины заложения, утепление, качественную гидроизоляцию и устройство дренажа.
Также при назначении глубины заложения фундаментов учитывают уровень грунтовых вод (УГВ). По сведениям из СП 22.13330.2011 можно составить следующую таблицу с требованиями, учитывающую одновременно и тип почвы, и УГВ.
| Тип почвы | Залегание УГВ на глубине более 2 м от поверхности | Залегание УГВ на глубине менее 2 м от поверхности |
Условно непучинистый:
| Нет зависимости залегания подошвы фундамента от глубины промерзания | |
Пески:
| Нет зависимости залегания подошвы фундамента от глубины промерзания | Глубина опирания подошвы должна быть на 20-30 см ниже отметки промерзания почвы, рассчитанной по формулам или взятой по картам и таблицам |
| Супесь | ||
Глинистые:
| Глубина опирания подошвы назначается не менее половины нормативной глубины промерзания, рассчитанной по формулам или взятой по картам и таблицам | |
| Крупнообломочные породы с содержанием мелких частиц | ||
Чтобы выяснить тип почвы на участке и УГВ до начала строительного процесса потребуется провести испытания. Проще всего для этого использовать шурфы или ручное бурение. При этом рассматривают найденную землю, визуально определяют ее тип. При этом стоит пользоваться ГОСТ «Грунты. Классификация», где приведены описания оснований. Бурение для определения УГВ рекомендуется проводить в весенний период в нескольких точках участка, как минимум одна из которых должна располагаться в самом низком месте.
Дренаж
Дренажная система нужна, чтобы убрать лишнюю влагу от пятна застройки. Так удается устранить один из факторов морозного пучения. Дренажные трубы прокладывают на 20—30 см ниже подошвы фундамента. При этом расстояние от конструкции по горизонтали не должно превышать 1м. Для дренажа применяют трубы диаметром от 10 до 20 см. Трубы прокладывают в слое щебня или гравия, обернутого геотекстилем для предотвращения засорения.
Дренаж вокруг фундамента.
Замена грунта
При залегании на участке пучинистого грунта с низкой прочностью разумным решением может стать замена грунта на всю высоту фундамента. При этом слабую почву вывозят, а на ее место засыпают песок средней или крупной фракции.
Менее масштабным мероприятием станет обратная засыпка пазух фундамента непучинистым материалом (все тем же песком). Это устраняет вероятность воздействия морозного пучения на боковую поверхность конструкций здания.
Обратную засыпку обязательно выполняют послойно с уплотнением. Толщина одного слоя принимается равной 20 см. Простейший способ уплотнения песка — проливка водой.
Утепление
Еще один метод борьбы с морозным пучением — утепление фундаментов. Его редко используют как самостоятельное решение, обычно теплоизоляция дополняет гидроизоляцию и дренаж. Утепление фундаментов включает в себя два этапа:
- вертикальная защита наружной части фундамента;
- теплая отмостка.
Теплоизоляция конструкций здания позволяет избежать их разрушения под действием холода. Теплая отмостка увеличивает защищенный контур. Она выносит зону промерзания за пределы стен дома. За счет этого удается устранить опасность для наружных ограждений и фундаментов.
Теплая отмостка включает в себя следующие слои:
- гидроизоляционный материал, уложенный по выровненному основанию;
- подушка из песка или щебня 30 см, уложенная с послойным уплотнением;
- теплоизоляционный материал;
- покрытие отмостки.
Теплая отмостка.
В качестве теплоизоляционного материала отмостки используют тот же, что и для всего фундамента. Идеальным вариантом станет экструдированный пенополистирол (его чаще называют пеноплексом). Этот утеплитель отличается хорошими прочностными и теплоизоляционными показателями, влагостоек. Недорогой альтернативой может стать пенопласт, но стоит учитывать, что он нуждается в хорошей гидроизоляции и обладает сравнительно низкой прочностью.
Гидроизоляция
Вертикальная и горизонтальная гидроизоляция фундамента не является явным помощником при борьбе с морозным пучением, но она входит в общий комплекс мероприятий по защите фундаментов от влаги и холода.
В качестве вертикальной изоляции чаще всего используют битумную мастику, рулонные материалы и специальные мембраны. Горизонтальная укладывается по обрезу фундамента (рулонный материал).
Грамотная защита фундамента от морозного пучения — это целый комплекс мероприятий. Перед тем как бороться с явлением, стоит продумать каждый этап работ.
Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.
Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.
Хорошая реклама
Читайте также
Строительство на пучинистых грунтах. Методы решения проблемы морозного пучения грунтов
- 1 Посмотрите видео о строительстве на пучинистых грунтах
- 2 Что такое пучинистый грунт?
- 3 В чем опасность пучинистого грунта для здания?
- 4 Особенности пучинистых грунтов
- 5 Факторы, влияющие за силу пучинистости
- 6 Методы решения проблемы морозного пучения при строительстве здания
Проблема строительства зданий на пучинистых грунтах часто встает в сырых регионах, расположенных в умеренном климатическом поясе.На сегодняшний день разработано и проверено на практике много различных методов борьбы с морозным пучением.
Главное – выбрать наиболее подходящий из них именно под ваши условия проведения строительства и тогда здание прослужит вам без разрушения и деформаций в течение многих лет. Рассмотрим более подробно вопрос такого строительства и практических методов ее решения.
Посмотрите видео о строительстве на пучинистых грунтах
Что такое пучинистый грунт?
Как известно, вода при замерзании превращается в лед. При этом происходит изменение ее объема за счет разной плотности льда и воды: вода имеет значительно большую плотность, чем лед. Соответственно при замерзании вода, постепенно превращаясь в лед, расширяется, занимая больший объем.
Если такая вода замерзает, находясь в грунте, то вместе с ней будет расширяться и грунт. При этом силы расширяющие грунт будут называться силами морозного пучения, а сам такой водонасыщенный грунт – пучинистым.
В чем опасность пучинистого грунта для здания?
Посмотрим, что происходит с пучинистым грунтом, непосредственно находящимся рядом со зданием. Зимой при наступлении морозов вода замерзает и расширяется, превращаясь в лед. Вместе с ней начинает расширяться и грунт, ее содержащий. Возникают силы морозного пучения.
Силы начинают действовать на находящееся рядом здание, точнее на его фундамент, приподнимая его. Весной же во время повышения температуры происходит обратный процесс: здание опускается за счет того, что лед тает, превращаясь в воду и, соответственно, сжимаясь, увеличивая свою плотность и уменьшая собственный занимаемый объем.
Если фундамент не защищен от действия пучинистых сил, то возможен сдвиг здания, что рано или поздно приведет к образованию трещин в стенах здания и фундаменте, а потом и к разрушению здания.
Особенности пучинистых грунтов
Под пучинистыми грунтами можно понимать любые грунты, способные сохранять в своем объеме достаточно большое количество воды. Чем больше воды находится в единице объема грунта, тем более склонен данный грунт к пучинистости.
Читайте также: Выбор проекта дома
Наиболее яркими представителями пучинистых грунтов являются глина и желтый (карьерный) мелкий песок, содержащий большое количество глинистых включений. Такие грунты обладают высокой способностью задерживать воду.
Наименее пучинистыми в этом случае будут являться следующие виды грунтов: все грунты, не содержащие или содержащие минимальное количество глинистых частиц, крупный или среднезернистый песок, обломочные горные породы.
Все эти грунты не задерживают, легко пропускают через себя воду в нижележащие слои грунта, поскольку состоят из крупных частиц не имеющих способности слипаться друг с другом по типу глины.
Факторы, влияющие за силу пучинистости
1. Глубина залегания первого водоносного слоя.
Чем ближе к поверхности находится вода, тем, очевидно, более пучинистым он будет являться. При этом даже замена, к примеру, глины на гравелистый песок малоэффективна, поскольку воде будет просто некуда уходить через такой грунт – ниже будет находиться водоносный слой.
2. Глубина промерзания грунта в зимний период, характерная для данного региона.
На широте Москвы грунт промерзает на 1,5 м. Очевидно, что пучинистые силы могут действовать лишь в тех регионах, где температура опускается зимой ниже 0 гр. С. Чем на большую глубину будет промерзать грунт, тем сильнее на здание будут действовать пучинистые силы при прочих равных условиях.
3. Типы почв.Наиболее подвержены пучинистости грунты с мелкими частицами, способные сохранять воду в течение длительного периода за счет плохого ее прохождения сквозь частицы небольшого размера.
Глинистые грунты также сильно задерживают воду. Сквозь крупные частицы вода проходит легко, поскольку между крупными частицами есть достаточное пространство для прохода воды.
Методы решения проблемы морозного пучения при строительстве здания
В настоящее время существует много методов снижения пучинистости, которые хорошо себя зарекомендовали на практике. Рассмотрим наиболее важные.
1. Полная замена грунта в месте строительства здания.
Данный метод радикально решает проблему пучинистости, однако приводит к повышенным затратам на строительство за счет большого объема требуемых для выполнения земляных работ.
Идея метода следующая: грунт, расположенный в месте будущего строительства здания полностью удаляется и на его место кладут не пучинистый грунт, как правило, крупнозернистый песок.
2. Расположение подошвы фундамента здания ниже отметки, на которую обычно промерзает грунт.Читайте также: Какой должен быть фундамент
Данный метод является широкораспространенным. В этом случае выбирают подходящий фундамент. Наиболее частовстречающиеся типы фундаментов – свайный для крупных, тяжелых зданий и свайно-винтовой для коттеджей, дач, других относительно легких, небольших строений.
Свая заглубляется до залегания твердого слоя грунта и ниже отметки его промерзания. В этом случае на здание, точнее на стены фундамента, будут действовать лишь касательные силы морозного пучения.
Действие же основных, вертикальных сил будет нейтрализовано, поскольку опора здания будет находиться в непучинистом грунте.
3. Круглогодичное отопление здания.Хорошо известно, что температура в районе фундамента под отапливаемым зданием всегда примерно на 20% выше температуры под неотапливаемым зданием.
Соответственно, грунт под домом с круглогодичным отоплением промерзать будет значительно меньше и действие пучинистых сил будет слабым.
При планировании и проектировании здания важно учитывать этот фактор: выгоднее будет здание использовать для круглогодичного проживания.
4. Общее утяжеление постройки.
Силы морозного пучения способны приподнять здание, имеющее относительно небольшую массу. Если здание тяжелое, то такие силы не смогут существенно повлиять на положение здания.
Отсюда вывод: чем тяжелее здание, чем больше его масса, тем успешнее такое здание при прочих равных условиях сможет противостоять действию сил морозного пучения в зимний период.
Поэтому на пучинистых грунтах выгоднее строить тяжелые здания с большой массой, хотя это ведет, естественно, к большим финансовым и временным затратам как на постройку такого здания, так и на последующее его обслуживание во время эксплуатации.
5. Строительство плитного фундамента под дом.Плитный фундамент — единая железобетонная монолитная плита, на которую все остальные элементы здания опираются.
Само здание в этом случае вместе с фундаментом представляет из себя единую конструкцию. Сам фундамент строится или непосредственно на поверхности земли, или на небольшой глубине.
В любом случае получается, что фундамент из-за небольшого заглубления будет подвержен как касательным, так и вертикальным силам морозного пучения: он будет просто подниматься зимой во время морозов и опускаться весной во время оттепелей.
Особенность же данного фундамента – именно единая монолитная конструкция, благодаря которой несмотря на частое изменение высоты подъема дома он не разрушается и не дает трещин.
Читайте также: Утепление чердака: основные способы как утеплить чердак, виды утеплителей
6. Дренаж грунта.Идея метода – снижение содержания воды в грунте путем ее отвода непосредственно от фундамента, после чего соответственно снижаются и пучинистые способности данного грунта. Вода из-под дома и области его расположения отводится и грунт в этом месте становится менее влажный. Для реализации данного метода на некотором расстоянии от дома роется дренажный колодец, предназначенный для сбора отведенной от здания воды. Вокруг дома строится дренажная система: роется траншея и в нее закладываются трубы, содержащие по всей своей боковой поверхности отверстия небольшого диаметра; трубы затем соединяются с колодцем, образуя тем самым единую систему слива.
Для того, чтобы предотвратить попадание в дренажную систему грунта, трубы перед обратной засыпкой обсыпают со всех сторон гравием или щебнем, а затем обертывают геотекстилем. Для того, чтобы вода от дома направлялась в колодец самотеком следует располагать трубы с небольшим уклоном в направлении, где расположен дренажный колодец. Кроме того, трубы располагают в траншее на разной высоте: чем ближе труба к колодцу, тем глубже она должна быть расположена относительно поверхности земли и наоборот – близлежащие к дому трубы заглубляются минимально. Данный метод хорошо применять в комплексе с другими.
7. Использование скользящих материалов.
Этот метод обычно применяют на стадии строительства фундамента и рассчитан он на защиту от касательных сил морозного пучения. С внешней стороны стены фундамента обкладывают гидроизоляционными материалами, имеющими скользкую поверхность типа рубероида. Соседствующий со стенами грунт не будет иметь возможности зацепиться за такую стену и будет проскальзывать, снижая тем самым боковое давление на фундамент и здание в целом.
8. Утепление фундамента.
Часто этот метод сочетают с другими. Суть метода в том, что если фундамент хорошо утеплен теплоизоляционными материалами, то температура в месте расположения фундамента будет выше обычной и в этом случае глубина промерзания грунта уменьшается или грунт под зданием не промерзает вовсе. Соответственно, пучинистые силы, действующие на здание, будут минимальными или будут отсутствовать. На этапе строительства фундамента утеплять его следует как с внешней, так и с внутренней сторон. Во время эксплуатации здания утеплять можно лишь с внутренней стороны.
Источник
Что такое морозное пучение и глубина промерзания грунта?
Это понятия, смысл которых стоит понимать любому человеку, решившему самостоятельно возводить фундамент. Так же будет полезным для того, кто решил привлекать специалистов.
Морозное пучение
Морозное пучение — процесс превращения в лед воды, которая содержится в грунте. Всем известно, что вода, превращаясь в лед, увеличивается в объеме. Поскольку поздней осенью вода в грунте содержится в большом объёме из-за дождей и периодически выпадающего и оттаивающего снега, то, промерзая, верхний слой земли увеличивается в объеме (профессионально говорится «вспучивается»). Так как вспучивающемуся грунту необходимо куда то деваться, то он расширяется вверх.
В результате зимой поверхность земли приподнимается в среднем на 5–10 см, максимум может достигать в Московской области 15 см.
Первая неприятность состоит в том, что если фундамент расположен на поверхности грунта (т.е. не заглублен), грунт приподнимает фундамент, а вместе с ним все строение целиком. Главная проблема этой ситуации – неравномерность пучения под домом, то есть один угол фундамента может поднять на 5 см, а другой на 10 см. Почему? Здесь много факторов:
— сам по себе состав грунта под строением может существенно разниться
— один угол получает много солнечного света и тепла, а противоположный наоборот пребывает дольше в тени
— грунт под одним углом дома сильнее увлажняется, чем под другими углами в результате стока воды от дождей или из-за рельефа участка
Вслед за фундаментом деформируется всё строение.
В стенах из кладки образуются трещины (особенно заметно, если нет армопояса, а в доме из бруса не открываются или не закрываются двери и окна, начинаются течи или сквозняки). Весной, когда промерзший грунт оттаивает и лёд снова превращается в воду, поверхность грунта садится обратно, разумеется вместе с фундаментом и строением.
Вторая неприятность заключается в том, что весной, когда грунт оттает и сядет, поверхность земли не будет в точности копировать геометрию прошлого лета. А это означает, что фундамент и строение не займут уже никогда исходную форму и будут всегда существовать с некоторым искривлением, от года к году претерпевая новые деформации. Разумеется, этот процесс изнашивает постройку, существенно сокращая долговечность дома, доставляет неудобства при эксплуатации и проживании. Негативный результат от промерзания может появиться сразу первой зимой, но воздействие промерзания особенно заметно с течением длительного времени.
Но, есть немало примеров, когда лёгкие дома на незаглубленных фундаментах в Московской области не испытывают подобных проблем или испытывают их в приемлемой степени, и это не редкость. Дело в том, что степень пучения может быть разной и зависит от многих факторов, и да же может меняться от год от года. Поэтому, пучинистость грунта делится на 5 степеней:
- непучинистый,
- слабопучинистый,
- среднепучинистый,
- сильнопучинистый,
- чрезмернопучинистый.
Примерную степень пучения на участке может определить любой человек. К слабопучинистым относятся места на возвышенностях, с низким уровень грунтовых вод, и там где залегают песчаные (быстрофильтрующие воду) грунты. У чрезмернопучинистых всё наоборот – это места в низинах, там где есть обводненные, болотистые, водовмещающие глинистые грунты, когда вода стоит на штыке–двух лопаты круглый год. В завершение стоит сказать, что каждый участок может перемещаться в соседнуюю категорию по пучинистости в зависимости от погодных условий конкретного года. Чем меньше осадков было осенью, чем меньшее количество раз таял снег за осень и зиму – тем менее вспученным будет грунт. В таблице ниже вы сможете найти общие рекомендации по заглублению фундаментов в зависимости от типа грунта:
Ниже в таблице вы найдёте процент расширения грунта в зависимости от его типа (песчаные грунты в таблице не представлены, поскольку в большинстве случаев не являются пучинистыми)
Глубина промерзания грунта
Глубина промерзания грунта — это та глубина, на которую может промерзнуть грунт зимой. Эта глубина определяет границу, ниже которой рекомендуется располагать подошву фундамента (Подошва фундамента — это низ монолитной части без подбетонки) или «анкерные» элементы фундаментов (уширение свай ТИСЭ, лопасти винтовых свай и т.д.). Есть нормативная глубина промерзания, представленная на карте.
Но, фактическая глубина промерзания может быть значительно меньше или больше указанной на карте. Рассмотрим причины:
1. В первую очередь важна разновидность грунта, залегающего на участке. Ниже приведена таблица с глубиной промерзания различных типов грунтов, в частности для городов Московской области.
Появляется логичный вопрос – почему, принимается 140 см для Московской области, когда в таблице присутствуют куда большие значения? Дело в том, что глубоко промерзают именно песчаные грунты, которые пучинистыми не являются и не представляют для конструкции фундамента опасности. Песчаным грунтам свойственно быстро фильтровать воду, при том чем крупнее размер частиц (фракция), тем, как правило, быстрее происходит фильтрация. Поскольку из песчаных грунтов влага удаляется быстро, то и степень проявления пучения в них несущественна, а само промерзание проходит глубоко в результате открытых пор. Неприятной ситуацией может быть наличие водоупора под песком на глубине одного-двух метров, поскольку это может приводить к застаиванию влаги в верхней толще и к её вспучиванию; это ситуации-исключения.
В глинистых грунтах наоборот. Фильтрация воды очень медленная и в результате заполненных пор глубокого промерзания не происходит. В результате, к заморозкам поры глинистого грунта не успевают освободиться от воды, что приводит к значительному вспучиванию, которое может повредить фундамент постройку. Именно исходя из этих соображений принимается величина 140 см. Из глинистых грунтов стоит отдельно выделить грунты с консистенцией “Твёрдый”. Это водоупоры, грунты с очень плотной структурой, и они не насыщаются водой. Этим грунтам присуща низкая степень пучения и малое промерзание. К сожалению, в Московской области твёрдые глинистые грунты или крупные пески в верхней толще земли встречаются редко.
2. Помимо типа грунта на глубину промерзания так же влияют погодные условия конкретного года (температура зимой, толщина снежного покрова, количество выпавших осенью и зимой осадков).
3. Локация конкретного участка. Очевидно, что участкам в низинах, вблизи болот свойственно быть более влажными, чем участкам на холмах и вдали от водоёмов.
4. Профилактические мероприятия по снижению увлажнения и промерзания (о них будем говорить ниже).
Виды «противопучинистых» фундаментов и мероприятий.
Степень проявления морозного пучения необходимо учитывать при выборе типа фундамента. «Противопучинистыми» вариантами являются фундаменты по технологии ТИСЭ, винтовые сваи, заглубленные ленты с монолитной широкой подушкой (именно с подушкой, т.к. без неё лёгкие дома на ленте так же подвержены вспучиванию), монолитная плита расположенная ниже границы промерзания грунта.
Разумеется, уширения свай ТИСЭ, лопасти винтовых свай и монолитную полушку заглубленной ленты необходимо расположить ниже границы промерзания для придания им функции «якоря». К противопучинистым типам фундаментов не относятся столбчатые фундаменты без уширения, мелкозаглубленные ленты, плавающие плиты, а так же прямые заглубленные ленточные фундаменты без широкой монолитной подушки (на практике наша компания знает много случаев, когда стенки заглубленной ленты вспучившимся грунтом обжимаются настолько сильно, что грунт вслед за собой тащит вверх фундамент вместе с домом).
Способы защиты от морозного пучения.
Есть немало современных способов, позволяющих почти полностью, либо частично устранить воздействие морозного пучения.
1. Круглогодичное отопление строения. Не стоит путать с ситуацией, когда хозяева приезжают в дом пару раз за зиму. Речь идет о доме, в котором температура круглый год не падает ниже +15 градусов. В этом случае уместно рассмотреть плавающую плиту или мелкозаглубленную ленту. Суть метода в том, чтобы сперва возвести закрытый по периметру непродуваемый цоколь (фундамент без «щели»), а затем важно правильно утеплить его. Стоит утеплить два места:
— фундамент утепляется по наружному периметру, вертикально. В качестве материала чаще всего используется ЭППС (экструдированный пенополистирол), он бывает уже встроен в некоторые отделочные фундаментные панели. Толщину ЭППС следует принимать не менее 50 мм, а лучше 80 или 100 мм для Московского региона.
— необходимо утеплить отмостку. Для этого нужно в толще отмостки проложить ЭППС той же толщины, что и при утеплении фундамента. Ширина утепления в отмостке должна составлять не менее 1,2 метра (в идеале не менее глубины промерзания). Если данные рекомендации выполнены правильно, то пучение грунта под домом будет устранено как минимум на 80-90%, что является вполне достаточным.
Полученная система будет работать следующим образом: зимой часть тепла будет выходить из дома через нижнее перекрытие. Если цокольное пространство является замкнутым и потеря тепла через стены фундамента минимальна, то будет прогреваться земля под домом. Этого прогрева будет вполне достаточно, чтобы остановить промерзание и вспучивание. Утепление отмостки необходимо для того, чтобы избежать потерь тепла через промерзший грунт с наружной стороны фундамента (т.е., чтобы не отапливать грунт снаружи дома). Это не очень дорогой, но действенный метод. Главный его минус – зависимость от беспрерывного зимнего отопления.
2. Дренаж — это отдельная тема для статьи, но дренажи направленные на осушение участка и отведение воды от дома, являются одним из способов по снижению сил морозного пучения.
3. Ливневая система (ливневка). В данном разделе мы поговорим об отведении ливневой воды от дома комплексом водных стоков. Этот комплекс включает в себя водосточную систему, отмостку и ливневые желоба, идущие вдоль отмостки, и, уводящие ливневую воду от строения.
Если, отмостку делать нет средств, но у Вас есть правильное желание отводить от строения воду с кровли и стен, то Вы можете воспользоваться временным вариантом “скрытой” отмостки.
4. Армопояс (в каменном доме). Очень важный, но к сожалению многими не выполняемый элемент. Ранее уже было отмечено то, что при воздействии морозным пучением на строения со стенами из кладочных материалов (кирпич, блоки любых видов) в стенах образовываются трещины. Они могут иметь различную ширину раскрытия и приносить разную степень неудобства владельцам здания. Для предотвращения возникновения трещин требуется армопояс. Армопояс — это монолитная балка в теле стен, стягивающая все стены строения между собой как бандаж и тем самым препятствует появлению трещин. Выполняется армопояс как минимум по всему периметру, при этом неразрывно (это важно!). Если внутри строения есть несущие стены, то желательно сделать пояс по всем несущим стенам. Чаще всего устраивается армопояс под каждым межэтажным перекрытием, при этом он одновременно исполняет вторую важную функцию — служит поясом для опирания тяжелых перекрытий из бетона, либо деревянных лаг. Армопояс должен обязательно крепиться к кладке анкерами, чтобы при возникновении деформаций армопояс не мог съехать вдоль блоков по касательной. Анкерами могут являться простые арматурные стержни с шагом 500 мм, заходящие в кладку не менее 200 мм и подходящие к верху армопояса.
Это важнейший элемент несущей конструкции, рекомендованный всем каменным строениям, независимо от типа фундамента и силы воздействия морозного пучения. Такой пояс повысит важнейшие свойства дома — прочность, надежность и долговечность.
