Проволока из нихрома: где взять нихром, где используется, состав

где взять ее в домашних условиях? Таблица удельного сопротивления нихрома на 1 метр, плотность. Где она используется?

Нихром можно назвать специфическим материалом, он не так распространен как медь и железо, но является не менее важным. Данный вид сплава был получен еще в 1905 году работами американского ученого Маршала.

Содержание

Особенности и свойства

Главными составными частями нихромовой проволоки являются хром и никель. Также в нем присутствуют такие добавки, как кремний, железо, алюминий, марганец.

Различные отрасли промышленности пользуются нихромовой проволокой в своей работе. Она имеет вид нити серебристого цвета, диаметр которой может составлять от 0,1 до 7 миллиметров.

Обычно этот вид продукции реализуется в мотках, катушках, при необходимости ее отмеряют и отрезают.

Об основных свойствах нихрома можно узнать из следующей таблицы.

У нихрома небольшой вес, за счет этого материал часто применяют для производства всевозможных электроприборов. Для проволоки не характерна потеря рабочих характеристик в жидкости и средах агрессивного вида. Благодаря хрому на материале возникает пленка, что держит его в изоляции от негативного воздействия внешних факторов.

Свойства этого сплава подробно описаны в ГОСТ 10994-74, ГОСТ 8803-89, ГОСТ 12766.1-90.

Упомянем особенности, за счет которых нихром считается ценным металлом.

  1. Не ржавеет, что отличает его от иных схожих материалов.
  2. Имеет значительное сопротивление относительно удельного тока. Благодаря этому нихромовой проволоки требуется намного меньше, нежели стальной, для изготовления какого-либо приспособления. Ко всему прочему данная особенность способствует тому, что предметы из нихрома имеют небольшие габариты и весят мало.
  3. Не деформируется, не горит под влиянием высокой температуры.
  4. Характеризуется эластичностью, что позволяет без труда менять форму проволоки.

Недостаток у нихромового сплава один – это высокая цена, но она никак не уменьшает спрос на данный тугоплавкий материал.

Он не способен создавать соединений во время применения флюса. Чтобы осуществить данную процедуру, потребуется соблюдать некоторую последовательность использования паяльных инструментов. Припоем в данном случае может служить оловянно-свинцовый сплав.

Также стоит отдельно подготовить флюс, компонентный состав которого должен быть в строгости дозирован. Основными компонентами вещества являются вазелин технического происхождения, глицерин и хлористый цинк. Чтобы смесь получилась идеальной консистенции потребуется тщательно смешать все вышеперечисленные компоненты. Наждачной бумагой потребуется ликвидировать остатки загрязнений и окисленных образований. После этого участок стоит протереть ватой, наложить флюс и осуществляют пайку.

Где используется?

Применение нихромовой нити наблюдается во многих сферах жизни и производства.

Например, многим известно, что из нее изготовлена спираль электрической плиты, нагреватели в бойлере. Также без нихрома сложно представить выжигание, резку дерева и самого инструмента – выжигателя.

В промышленной сфере

Металлической промышленности отводится одно из ведущих мест в жизни человечества. Ее продукция широко применима в направлении, которое использует печи с электронагревом, печки обжига, сушки, а также агрегаты, что нагреваются до высокого температурного режима, приспособления с воздействием тепла.

Проволока из нихрома – это неотъемлемая часть аппарата для сварочных работ, бытового нагревателя, системы стекольного обогрева, а также резистора, узла сопротивления, реостата.

Благодаря высокому сопротивлению сплава, он применяется в следующих сферах:

  • термопаре нагревательной плитки в металлургии;
  • вентиляционной сушке промышленного типа;
  • деталях котла, теплообменнике;
  • электродах для сварочных работ;
  • проводах.

В бытовой сфере

В условиях домашнего быта нихром используется для пенопластовой и пенополистироловой резки. Как известно, дома резка этих материалов довольно затруднительна, так как от применения обычного ножа пенопласт может крошиться. Проволоку используют для изготовления специального станка, который работает на основе разогретой струны. Используя данное приспособление, можно самостоятельно делать различные заготовки из пенополистирола и пенопласта.

Нихром – это конструкционный элемент в большинстве домашних агрегатов:

  • ТЭНе чайников, бойлеров, кипятильниках;
  • элементах фенов, плоек, утюгов;
  • свечах автомобиля, а также системе их нагрева;
  • электронных сигарах.

В медицине

Нихромовые нити необходимы в медицинской сфере, ведь они не способны вызвать аллергической реакции организма. Согласно исследованиям, порезы, которые были зашиты нихромовыми нитками, заживают гораздо быстрее остальных.

Ко всему прочему такие элементы нашли свое применение в пластическом направлении хирургии во время проведения внутриполостной операции.

В институтах фармакологии сплав является частью подогревающего приспособления для колбонагревателя.

Маркировка

У нихромовой проволоки не одна марка, поэтому каждый вид изделия имеет определенные качественные характеристики. Основные группы нихрома такие.

  1. Резисторный.
  2. Материал встречается в составе конструкции нагревательных элементов бытового и промышленного типа. Группа имеет высокие жаропрочные возможности.
  3. Группа нихрома, предназначенная для работы с завышенной температурой до 9 сотен градусов.

Проволока резисторной группы характеризуется диаметром 0,009-0,4 миллиметра.

Данный показатель для второй группы металла может составлять от 0,2 до 7,5 миллиметров. К «сородичам» проволоки сплава относят канталы и фехрали, что имеют вид хромированного сплава с железом и алюминием.

Этим материалам характерно высокое электросопротивление, устойчивость к температурным режимам до 1400 градусов по Цельсию. Несмотря на все вышеперечисленные преимущества, канталы и фехрали не так надежны, как нихром, но стоят намного дешевле.

Нихромовая продукция имеет разное процентное соотношение составных частей. К наиболее распространенным можно отнести такие.

  • Х20Н73ЮМ плавится вакуумно-индукционным способом и в качестве составных элементов содержит такие доли веществ: 20% хрома, 73% никеля, 3% алюминия, 1, 5% молибдена.
  • ХН70Ю–Н состоит из 20% хрома, 70% никеля, 3% алюминия, менее 0, 3% марганца, менее 1, 5% железа. Этот сплав часто используется для производства элементов, что являются составной частью нагревательных приборов.
  • ХН20ЮС применяют в промышленных печах с нагревательной функцией. В составе сплава по 20% хрома и никеля, 1% алюминия, а также 50% железа.

Покупая нихром, стоит брать во внимание на маркировку:

  • Н – категория нагревательных элементов;
  • С – используется в элементах сопротивления;
  • ТЭН – для бойлеров с трубчатым типом конструкции.

Как определить?

Внешне нихромовая проволока выглядит как многие другие изделия, поэтому каждому потребителю важно узнать, как отличить ее от другой. Главные отличительные черты стойкого к коррозии нихрома:

  • новый металл имеет белый окрас, а уже использованный темнеет;
  • магнитность проволоки минимальна либо полностью отсутствует;
  • нихром – довольно жесткий материал;
  • этот металл могут разрушить кислоты;
  • изделия не окисляются, если на них оказывает влияние повышенная температура.

Чтобы выбрать проволоку из нихромного сплава, потребуется правильно проанализировать ее номинальные эксплуатационные характеристики.

Для этого рассчитывают удельное сопротивление рабочего элемента по формуле R = ρ · l / S, где берется во внимание длина, площадь сечения.

Где взять?

Многих интересует, как и где достать нихром в домашних условиях. Существуют такие методы, позволяющие найти металл.

  1. Сделать заказ на нихромовую продукцию в компании, которая занимается его производством.
  2. Купить в специализированном либо хозяйственном магазине. Это может быть точка реализации радиодеталей, различных материалов и конструкторов.
  3. Купить у людей, которые занимаются реализацией радиодеталей и мелочевки из металла.
  4. В своем доме. Нихром есть в некоторых приборах, например, в спирали электроплиты.

При крупном заказе лучше воспользоваться первым вариантом, все остальные подойдут, если потребителю нужно немного нихромового сплава.

Чем можно заменить?

Выход из строя элемента нагрева различных бытовых приборов в настоящее время не редкость. Часто техника нуждается в смене рабочей спирали, что считается неотъемлемой частью электроплитки, утюга, чайника. В данном случае достойной альтернативой нихромовой проволоке считается нержавейка.

У данных материалов практически совпадает сопротивление. Однако стоит помнить, что нержавейка имеет низкие показатели устойчивости к процессу окисления. Чтобы заменить нихромовый сплав, можно воспользоваться оплеткой от старого шланга, где имеются армированные нержавеющие волокна. Нихром – это уникальный металл с высокими эксплуатационными характеристиками, поэтому он довольно востребован в настоящее время.

Где можно взять нихромовую проволоку смотрите далее.

сварка, спайка. Расчёт сопротивления / Тест-драйв / Элек.ру

Введение

Нагревательные элементы, изготовленные из высокоомных сплавов на основе хрома и никеля, применяются во всех современных бытовых устройствах, предназначенных для преобразования электричества в тепло. Спирали или ленты из нихрома отличаются высокой сопротивляемостью к окислению благодаря образованию оксидных плёнок. По этой причине надежная пайка нихромовых нагревателей при отсутствии специального оборудования (вакуумные камеры, газовые среды) должна проводиться после обработки соединяемых поверхностей флюсами, в состав которых входят кислоты, способные разрушать защитный слой окислов. Нихромовые спирали служат дольше аналогов из фехральных сплавов, однако и они подвергаются разрушению при длительной эксплуатации. Вероятность возникновения пережиганий и обрывов увеличивается на таких участках проводника, где имеются механические повреждения, зазубрины, перегибы или перехлёсты с поверхностью соседних нагревательных элементов. Ремонт повреждённой спирали из нихрома возможно провести в домашних условиях. При соблюдении несложных технологий эксплуатационные характеристики электрооборудования будут полностью восстановлены.

Ремонт нихромовой спирали

Существуют 3 способа восстановления целостности нихромного проводника:

  • Механический — скрутки, муфты, резьбовые зажимы при помощи шайб, винтов и гаек.
  • Пайка.
  • Сварка.

Последний способ наиболее надёжен в плане прочности и долговечности. Сварные соединения не влияют в существенной мере на параметры электрических цепей, поэтому технические характеристики приборов остаются в прежних нормах. Соединения в виде скруток, муфт и зажимов создают условия для скапливания продуктов окисления, влияют на общее показатели сопротивления цепи, а также могут создавать участки повышенного нагрева, что усиливает риск повторных обрывов и выхода электрооборудования из строя.

Как сварить нихром

На производстве для надёжной сварки проволоки или ленты из нихрома применяется аргонодуговой метод. Однако проволоку небольшого диаметра, которая используется в качестве нагревательных спиралей в бытовых приборах, можно сварить при помощи самодельной сварочной системы в домашних условиях. Для этого потребуется источник питания 12-24 V с силой тока 10 ампер и выше. В качестве электрода можно взять графитовый стержень соляной батарейки. Соединяемые концы нагревательной спирали скручиваются. Минусовой провод от источника питания присоединяется к нихромовой проволоке. К плюсовому проводу через дроссель лампы дневного света присоединяется графитовый стержень. При прикосновении графита к участку сварки возникает дуга низкого напряжения, энергии которой будет достаточно, чтобы расплавить нихром.

Как спаять нихром

Спаять нихромовую спираль можно следующими способами:

  • Нагрев обмотки в виде тонкой медной проволоки.
  • Использование ляписа (азотистого серебра).
  • Применение специальных припоев и кислотосодержащих флюсов.
  • Смесь вазелина, глицерина и хлористого цинка.
  • Лимонная кислота.
  • Аспирин.
  • Флюсы фабричного изготовления, типа Ф-38Н ПЭТ.
  • Измерение с помощью приборов.
  • Табличный способ.

Первый способ — наиболее простой и доступный, но он подходит только для соединения проводников высокого сопротивления с толщиной не более 0,5 мм. Медную проволоку для обмотки лучше всего брать толщиной 0,1 мм. Нагрев производится с помощью газовой горелки, но также можно использовать обычную зажигалку с турбонаддувом. Медная проволока нагревается докрасна и прилипает к нихрому, создавая электрический контакт на атомарном уровне.

Метод пайки при помощи ляписа применяется для усиления контакта механической скрутки, если рабочая температура нагревательного элемента в приборе не будет превышать 200 °C (граница сплавления нитрата серебра). Вещество наносится на скрутку при её разогреве током. Наиболее надежные результаты даёт метод пайки с помощью специальных припоев и флюсов. Оксидная пленка, которая образуется на поверхности хромоникелевых спиралей, — основное препятствие для выполнения качественного лужения. В условиях промышленного производства для решения этой проблемы целесообразно применять вакуумные камеры или нейтральные газовые среды.

В домашних условиях используются кислотосодержащие флюсы: соединяемые поверхности очищаются от оксидной пленки, обезжириваются и покрываются флюсами при помощи паяльника. После этого производится предварительное лужение и пайка с помощью припоев ПОС 40/50/61.

Как соединить перегоревшую нихромовую спираль

Способ ремонта перегоревшей нихромовой спирали выбирается в зависимости от толщины проволоки, а также от характеристик прибора, в котором используется вышедший из строя нагревательный элемент. Если рабочая температура превышает 150-200 °C, — следует применять сварку. Механические соединения в виде скруток, муфт и зажимов дадут только временный результат, а спайка с помощью тонкой медной проволоки и газовой горелки будет надежным решением для маломощных электронагревателей, в которых работают спирали из тонкой проволоки. Пайка с помощью припоев создает отличный контакт, но быстро разрушается, если нагрев превышает 300 °C.

Как произвести спайку или сварку нихрома в домашних условиях

При отсутствии специального оборудования надёжный ремонт спирали нихрома лучше всего проводить с помощью метода контактной сварки с низковольтной дугой, созданной графитовым электродом. Для этого нужен специальный источник питания, но если его под рукой нет, то можно воспользоваться способом пайки при помощи тонкой медной проволоки. Соединение получается прочным и относительно долговечным, а если произойдёт повторное выгорание, то разрыв можно без труда восстановить этим способом за несколько минут. Чтобы провести качественную пайку, концы проволоки нужно зачистить, погрузить в порошок лимонной кислоты и нагреть паяльником. Вещество расплавится и покроет поверхность металла тонким слоем. Оксидная пленка будет разрушена. Перед лужением соединяемые концы можно дополнительно обработать канифолью.

Как проверить сопротивление нихрома

Электрическое сопротивление нихромовой проволоки легко измеряется при помощи бытовых мультиметров. Операция проводится в целях расчет удельного сопротивления. Один контакт закрепляется на конце проводника. Второй контакт присоединяется на различном удалении от места создания первого контакта. Полученные показания заносятся в таблицу. Зависимость роста сопротивления от длины носит линейный характер. Для получения данных об удельном сопротивлении проволоки длиной 1 м нужно провести измерение этой характеристики у проводника соответствующих размеров, либо вывести этот параметр расчетным путем, если проволока имеет недостаточный размер. Перед снятием показаний прибор калибруется, либо измеряется собственное сопротивление проводов прибора в целях определения поправки, на величину которой следует уменьшить данные, полученные при измерении сопротивления нихрома.

Как рассчитать сопротивление нихромовой спирали

Расчёт сопротивления спирали из хромоникелевого сплава выполняется с помощью следующих методов:

Если у вас имеется готовая спираль, то вычислить её сопротивление с помощью прибора не составит труда. Однако если требуется выполнить предварительный расчёт параметров спирали перед её изготовлением, то применяется табличный способ. Таблицы удельного сопротивления различных сплавов из никеля и хрома можно найти в интернете или в специальной литературе. В таблицах приводятся данные для каждого сплава как для проволоки, так и для лент.

Данные по проволочным проводникам приводятся с учётом диаметра (от 0,1 мм). Показатели у лент приводятся с учётом площадей сечения. Чтобы рассчитать сопротивление спирали, нужно умножить общую длину проволоки на удельное сопротивление 1 м проводника с соответствующим сечением. Если информация о марке сплава отсутствует, удельное сопротивление вычисляется экспериментальным путем при помощи приборов.

Производственная фирма «ПАРТАЛ» изготавливает спирали с заданными заранее характеристиками из различных марок нихромовых сплавов. Качественно и быстро мы произведем изделие из проволоки нужной толщины, с определенным количеством и диаметром витков, а также с конкретными характеристиками сопротивления, мощности, энерговыделения и энергопотребления!

Расчет спирали из нихрома. Намотка нихромовых спиралей. Сопротивление нихрома








Что такое нихромовая спираль?



Нихромовая спираль



Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения.

Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром.

«Классический» состав этого сплава – 80% никеля, 20% хрома.

Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».



Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72—73 % никеля и 20—23 % хрома.

Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.

Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17—29 % против 1,5 у Х20Н80.



На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре.

Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С



 Применение нихромовой проволоки



Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава.

Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н.



Примеры применений:

  • бытовые терморефлекторы и тепловентиляторы;
  • ТЭНы для бытовых нагревательных приборов и электрического отопления;
  • нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ, Н80ХЮД-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры.

Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.



 Как навить спираль из нихрома



Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.



Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.







Электрическая спираль из нихрома



Учет температуры



Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 °С.

Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя.

При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного.

Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.



На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали.

Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение.

Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.



Расчет сопротивления нихромовой спирали и ее длины



Определившись с мощностью, приступаем к расчету требуемого сопротивления.

Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U.

Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.



Обозначения здесь общепринятые:

  • P – выделяемая мощность;
  • U – напряжение на концах спирали;
  • R – сопротивление спирали;
  • I – сила тока.

Расчет сопротивления нихромовой проволоки готов.



Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки.

Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd2)/4ρ.



Здесь:

  • L – искомая длина;
  • R – сопротивление проволоки;
  • d – диаметр проволоки;
  • ρ – удельное сопротивление нихрома;
  • π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве.

В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.





Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)). Расчет закончен.





 Намотка нихромовых спиралей



Практичное решение



На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя.

Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков.



Для этого стоит обратиться в компанию «ПАРТАЛ», которая с 1995 года является крупным поставщиком прецизионных сплавов, в том числе проволоки нихромовой, ленты и спиралей для нагревателей.



Наша компания способна полностью снять вопрос о том, где купить нихромовую спираль, поскольку мы готовы изготовить ее на заказ по эскизам и техническим условиям заказчика.









Расчет нихромовой спирали. Готовы для Вас изготовить нихромовую спираль








нихромовая спираль



Как рассчитать спираль из нихрома



При навивке спирали из нихрома для нагревательных элементов, операцию зачастую выполняют методом проб и ошибок, а затем подают напряжение на спираль и по нагреву нихромовой проволоки, нити подбирают требуемое количество витков.

Обычно такая процедура занимает много времени, а нихром теряет свои характеристики при множественных перегибах, что приводит к быстрому прогоранию в местах деформации. В худшем случае из делового нихрома получается нихромовый лом.

Чтобы правильно рассчитать  нихромовую спираль (напряжение сети 220 В), предлагаем воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм2 / м)

С ее помощью можно точно определить длину намотки виток к витку. В зависимости от Ø нихромовой проволоки и Ø стержня, на который наматывается нихромовая спираль. Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.





Длина нихромовой спирали в зависимости от диаметра нихрома и диаметра стержня



спираль нихромовая



нихром Ø 0,2 мм

 нихром Ø 0,3 мм  нихром Ø 0,4 мм   нихром Ø 0,5 мм  нихром Ø 0,6 мм  нихром Ø 0,7 мм
 Ø стержня, мм длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см
1,5 49 1,5 59 1,5 77 2 64 2 76 2 84
2 30 2 43 2 68 3 46 3 53 3 64
3 21 3 30 3 40 4 36 4 40 4 49
4 16 4 22 4 28 5 30 5 33 5 40
5 13 5 18 5 24 6 26 6 30 6 34
        6 20     8 22 8 26



нихром Ø 0,8 мм

 нихром Ø 0,9 мм   нихром Ø 1,0 мм  нихром Ø 2,0 мм  нихром Ø 3,0 мм  нихром Ø 5,0 мм
 Ø стержня, мм длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см

Ø стержня, мм

длина спирали, см
3 68 3 78 3 75 15   25   30
4 54 4 72 4 63 20   30   40
5 46 6 68 5 54 30   40   50
6 40 8 59 6 48 40   50   60
8 31     8 33
10 24     10 30





Например, требуется определить длину нихромовой спирали на напряжение 380 В из  проволоки Ø 0,3 мм, стержень для намотки Ø 4 мм. Из таблицы видно, что длина такой спирали на напряжение 220 В будет равна 22 см. Составим простое соотношение:

220 В — 22 см

380 В — Х см

тогда:

X = 380 · 22 / 220 = 38 см

Намотав нихромовую спираль, подключите ее, не обрезая, к источнику напряжения и убедитесь в правильности намотки. У закрытых спиралей длину намотки увеличивают на 1/3 значения, приведенного в таблице.





 Расчет электронагревательных элементов из нихромовой проволоки





Длину нихромовой проволоки для изготовления спирали определяют исходя из необходимой мощности.

Пример: Определить длину проволоки из нихрома для нагревательного элемента плитки мощностью P = 600 Вт при Uсети=220 В.

Решение:

1) I = P/U = 600/220 = 2,72 A

2) R = U/I = 220/2,72 = 81 Ом

3) По этим данным (см. таблицу 1) выбираем d=0,45; S=0,159

тогда длина нихрома

l = SR / ρ = 0,159·81 /1,1 = 11,6 м

где l — длина проволоки (м)

S — сечение проволоки (мм2)

R — сопротивление проволоки (Ом)

ρ — удельное сопротивление (для нихрома ρ=1.0÷1.2 Ом·мм2/м)





Допустимая сила тока (l), А



1



2



3



4



5



6



7

Ø нихрома при 700 °C, мм



0,17



0,3



0,45



0,55



0,65



0,75



0,85

Сечение проволоки (S), мм2



0,0227



0,0707



0,159



0.238



0,332



0,442



0,57





Нихромовые спирали

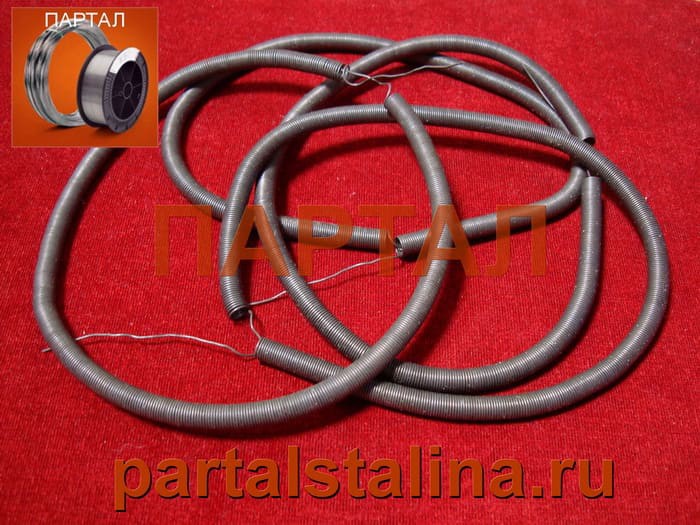

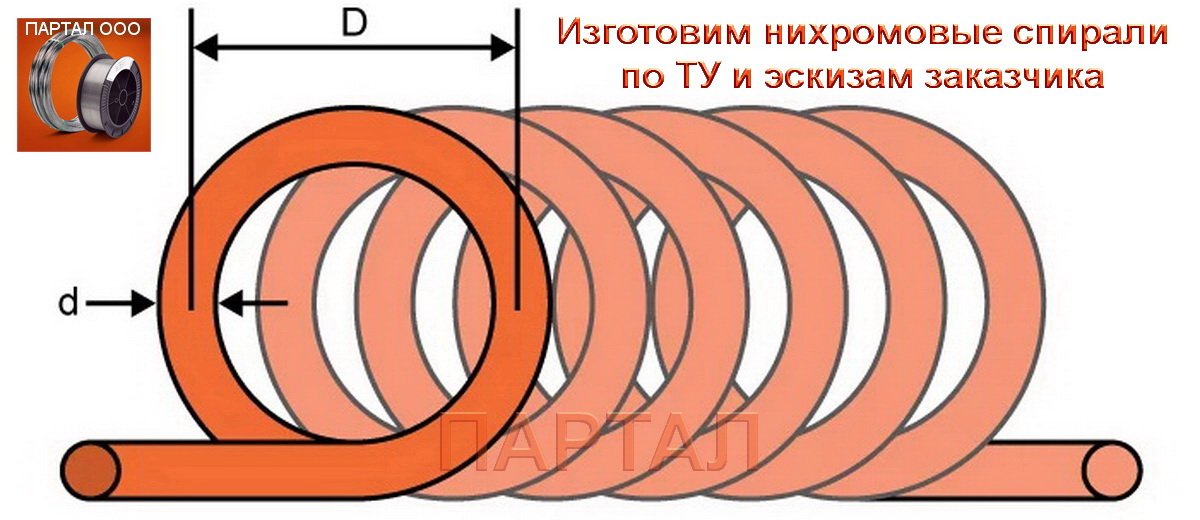

Наша Компания ПАРТАЛ готова изготовить нихромовые спирали по ТУ и эскизам заказчика

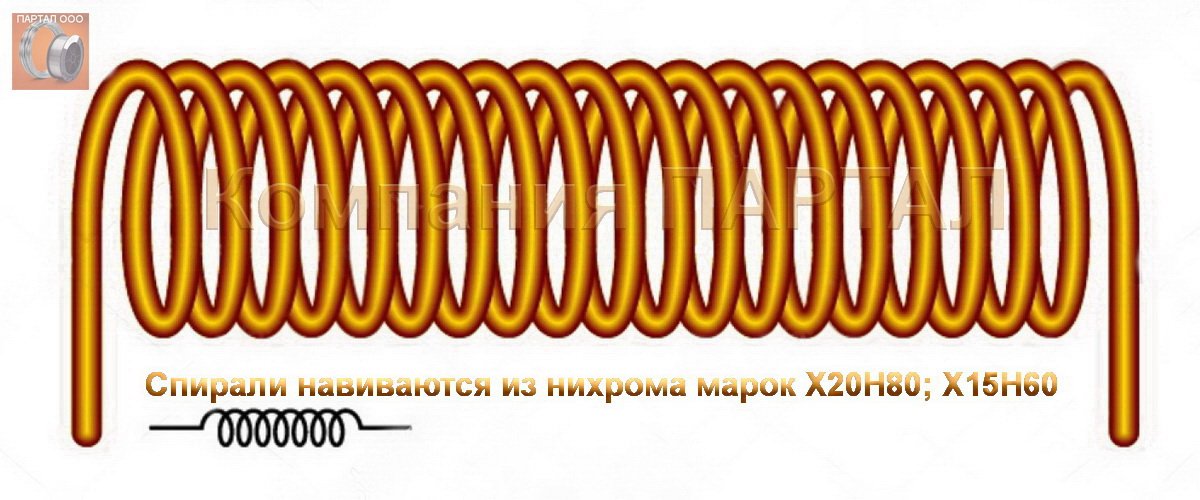

Производим спирали из нихрома

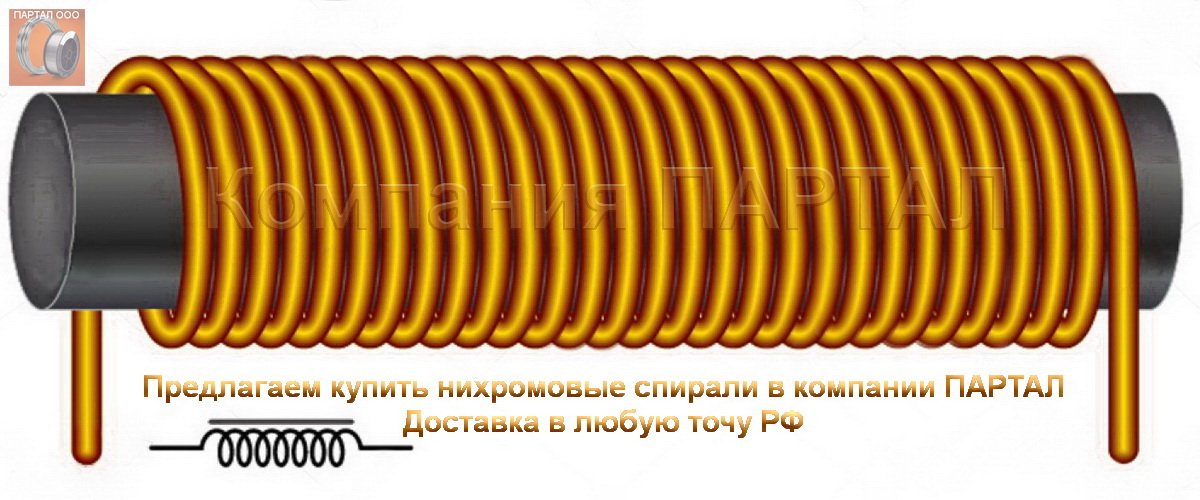

Купить нихромовую спираль в компании ПАРТАЛ удобно и выгодно — онлайн заказ

Доставка заказов по России, в Казахстан и Беларусь

Нихром для спиралей высокого качества только российского производства. Строгое соответствие по качеству и марке





Расчет теоретического веса 1 м нихрома для проволоки, ленты, нити нихромовой








Таблица расчета теоретического веса 1 м нихрома





Теоретический вес зависит от диаметра проволоки или линейных размеров ленты, а так же марки сплава.

В данном случае это нихром, плотность соответствует 8,4 г/см3





 Теоретический вес 1 метра нихромовой проволоки





Ø типоразмер мм

Плотность г/см

Площадь сечения мм2

Масса 1 м, кг

Нихромовая нить Ø 0,4

8,4 0,126 0,001
Нихромовая нить Ø 0,5 8,4 0,196 0,002
Нихромовая нить Ø 0,6 8,4 0,283 0,002
Нихромовая нить Ø 0,7 8,4 0,385 0,003
Нихромовая нить Ø 0,8 8,4 0,503 0,004
Нихромовая нить Ø 0,9 8,4 0,636 0,005
Нихром проволока Ø 1,0 8,4 0,785 0,007
Нихром проволока Ø 1,2 8,4 1,13 0,009
Нихром проволока Ø 1,4 8,4 1,54 0,013
Нихром проволока Ø 1,5 8,4 1,77 0,015
Нихром проволока Ø 1,6 8,4 2,01 0,017
Нихром проволока Ø 1,8 8,4 2,54 0,021
Нихром проволока Ø 2,0 8,4 3,14 0,026
Нихром проволока Ø 2,2 8,4 3,8 0,032
Нихром проволока Ø 2,5 8,4 4,91 0,041
Нихром проволока Ø 2,6 8,4 5,31 0,045
Нихром проволока Ø 3,0 8,4 7,07 0,059
Нихром проволока Ø 3,2 8,4 8,04 0,068
Нихром проволока Ø 3,5 8,4 9,62 0,081
Нихром проволока Ø 3,6 8,4 10,2 0,086
Нихром проволока Ø 4,0 8,4 12,6 0,106
Нихром проволока Ø 4,5 8,4 15,9 0,134
Нихром проволока Ø 5,0 8,4 19,6 0,165
Нихром проволока Ø 5,5 8,4 23,74 0,199
Нихром проволока Ø 5,6 8,4 24,6 0,207
Нихром проволока Ø 6,0 8,4 28,26 0,237
Нихром проволока Ø 6,3 8,4 31,2 0,262
Нихром проволока Ø 7,0 8,4 38,5 0,323
Нихром проволока Ø 8,0 8,4 50,24 0,422
Нихром проволока Ø 9,0 8,4 63,59 0,534
Нихром проволока Ø 10,0 8,4 78,5 0,659





Теоретический вес 1 метра нихромовой ленты





Ø типоразмер мм

Плотность г/см

Площадь сечения мм2

Масса 1 м, кг

Нихромовая лента 1х6

8,4 6 0,050
Нихромовая лента 1х10 8,4 10 0,084
Нихромовая лента 0,5×10  8,4 5 0,042
Нихромовая лента 1×15  8,4 15 0,126
Нихромовая лента 1,2×20  8,4 24 0,202
Нихромовая лента 1,5×15  8,4 22,5 0,189
Нихромовая лента 1,5×25 8,4 37,5 0,315
Нихромовая лента 2×15 8,4 30 0,252
Нихромовая лента 2×20  8,4 40 0,336
Нихромовая лента 2×25  8,4 50 0,420
Нихромовая лента 2×32 8,4 64 0,538
Нихромовая лента 2×35  8,4 70 0,588
Нихромовая лента 2×40 8,4 80 0,672
Нихромовая лента 2,1х36  8,4 75,6 0,635
Нихромовая лента 2,2х25 8,4  55 0,462
Нихромовая лента 2,2х30 8,4 66 0,554
Нихромовая лента 2,5х40 8,4 100 0,840
Нихромовая лента 3х25  8,4 75 0,630
Нихромовая лента 3х30  8,4 90 0,756
Нихромовая лента 1,8х25 8,4 45 0,376
Нихромовая лента 3,2х32 8,4 102,4 0,860



Расчет электрического сопротивления нихрома. Проволоки, ленты, нити

Ø типоразмер мм

Электрическое сопротивление нихрома (теория) Ом

Нихромовая нить Ø 0,01 13000
Нихромовая нить Ø 0,02 3340
Нихромовая нить Ø 0,03 1510
Нихромовая нить Ø 0,04 852
Нихромовая нить Ø 0,05 546
Нихромовая нить Ø 0,06 379
Нихромовая нить Ø 0,07 279
Нихромовая нить Ø 0,08 214
Нихромовая нить Ø 0,09 169

Нихромовая нить Ø 0,1

137
Нихромовая нить Ø 0,2 34,60
Нихромовая нить Ø 0,3 15,71
Нихромовая нить Ø 0,4 8,75
Нихромовая нить Ø 0,5 5,60
Нихромовая нить Ø 0,6 3,93
Нихромовая нить Ø 0,7 2,89
Нихромовая нить Ø 0,8 2,2
Нихромовая нить Ø 0,9 1,70
Нихромовая проволока Ø 1,0 1.40
Нихромовая проволока Ø 1,2 0,97
Нихромовая проволока Ø 1,5 0,62
Нихромовая проволока Ø 2,0 0.35
Нихромовая проволока Ø 2,2  0,31
Нихромовая проволока Ø 2,5 0,22
Нихромовая проволока Ø 3,0 0,16
Нихромовая проволока Ø 3,5 0,11
Нихромовая проволока Ø 4,0 0,087
Нихромовая проволока Ø 4,5 0,069
Нихромовая проволока Ø 5,0 0,056
Нихромовая проволока Ø 5,5 0,046
Нихромовая проволока Ø 6,0 0,039
Нихромовая проволока Ø 6,5 0,0333
Нихромовая проволока Ø 7,0 0,029
Нихромовая проволока Ø 7,5 0,025
Нихромовая проволока Ø 8,0 0,022
Нихромовая проволока Ø 8,5 0,019
Нихромовая проволока Ø 9,0 0,017
  Нихромовая проволока Ø 10,0 0,014

Проволока из нихрома в Московской области

Проволока нихром 0.5 Сталь х23ю5

-5%

817 руб 860 руб

Купить

Проволока нихром 0.5 Сталь х23ю5 +7 (383) 20 показать

из Новосибирска в Московскую область

Проволока ХН70Ю-Н нихром

1 370 руб

Купить

Проволока ХН70Ю-Н нихром +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока хн28вмаб нихром

1 290 руб /кг

Купить

Проволока хн28вмаб нихром +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока х20н30сю-н-ви нихром

1 290 руб

Купить

Проволока х20н30сю-н-ви нихром +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,05-12 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,05-12 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,1 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,1 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,12 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,12 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая

1 387 200 руб /т

Купить

Проволока нихромовая 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 1 Х15Н60

3 118 840 руб /т

Купить

Проволока нихромовая 1 Х15Н60 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 1 Х20Н80

3 276 430 руб /т

Купить

Проволока нихромовая 1 Х20Н80 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 0.6 Х20Н80

1 100 руб /кг

Купить

Проволока нихромовая 0.6 Х20Н80 +7 (343) 38 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 0.5 Х20Н80

1 100 руб

Купить

Проволока нихромовая 0.5 Х20Н80 +7 (343) 38 показать

из Екатеринбурга в Московскую область

Нихромовая проволока 0,8 мм Х15Н60

1 375 руб

Купить

Нихромовая проволока 0,8 мм Х15Н60 8 (800) 70 показать

из Екатеринбурга в Московскую область

Нихромовая проволока 0.6 мм Х20H80

1 375 руб

Купить

Нихромовая проволока 0.6 мм Х20H80 8 (800) 70 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 0,05 мм Х23Н33ЮСН

2 825 400 руб /т

Купить

Проволока нихромовая 0,05 мм Х23Н33ЮСН 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 5,5 мм Х20Н80Т3

1 570 800 руб /т

Купить

Проволока нихромовая 5,5 мм Х20Н80Т3 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 1 мм КЭНВ НХ 1000

826 руб /пог.м

Купить

Проволока нихромовая 1 мм КЭНВ НХ 1000 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока х20н80-н-ви нихром

1 290 руб

Купить

Проволока х20н80-н-ви нихром +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока нихром 0.3 0.4 0.6 0.7 0 8 1 2 3 4 5 6 7 Х20Н80 Х15Н60

1 450 руб

Купить

Проволока нихром 0.3 0.4 0.6 0.7 0 8 1 2 3 4 5 6 7 Х20Н80 Х15Н60 +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока ХН32Т нихром

1 297 руб

Купить

Проволока ХН32Т нихром +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,14 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,14 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,16 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,16 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,18 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,18 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 10 Х20Н80

1 800 000 руб /т

Купить

Проволока нихромовая 10 Х20Н80 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 2 Х15Н60

3 087 940 руб /т

Купить

Проволока нихромовая 2 Х15Н60 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 2 Х20Н80

3 118 840 руб /т

Купить

Проволока нихромовая 2 Х20Н80 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 1 мм КЭНВ НХ 1200

1 126 руб /пог.м

Купить

Проволока нихромовая 1 мм КЭНВ НХ 1200 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 2 мм КЭНВ НХ 1000

1 233 руб /пог.м

Купить

Проволока нихромовая 2 мм КЭНВ НХ 1000 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 2 мм КЭНВ НХ 1200

1 436 руб /пог.м

Купить

Проволока нихромовая 2 мм КЭНВ НХ 1200 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока х20н80 (нихром) гост 12766-90

119 руб

Купить

Проволока х20н80 (нихром) гост 12766-90 +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока х20н80 (нихром) гост 12766-90

119 руб

Купить

Проволока х20н80 (нихром) гост 12766-90 +7 (383) 28 показать

из Новосибирска в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,2 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,2 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,25 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,25 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,3 мм ГОСТ 12766.1

833 руб /кг

Купить

Проволока нихромовая Х15Н60 Нихром 0,3 мм ГОСТ 12766.1 +7 (343) 33 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 3 Х15Н60

3 087 940 руб /т

Купить

Проволока нихромовая 3 Х15Н60 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 3 Х20Н80

3 118 840 руб /т

Купить

Проволока нихромовая 3 Х20Н80 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 4 Х15Н60

3 087 940 руб /т

Купить

Проволока нихромовая 4 Х15Н60 8 (800) 50 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 2 мм КЭНВ НХ 300

847 руб /пог.м

Купить

Проволока нихромовая 2 мм КЭНВ НХ 300 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 1 мм КЭНВ НХ 300

579 руб /пог.м

Купить

Проволока нихромовая 1 мм КЭНВ НХ 300 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока нихромовая 1 мм КЭНВ НХ 600

740 руб /пог.м

Купить

Проволока нихромовая 1 мм КЭНВ НХ 600 8 (800) 22 показать

из Екатеринбурга в Московскую область

Проволока нихромовая Х15Н60 Нихром 0,32 мм ГОСТ 12766.1

833 руб /кг

Нихром Состав, Свойства, Нихромовая проволока, Применение, Цена

Нихром — никель-хромовый сплав с немагнитными свойствами. Сплав также иногда содержит некоторые части железа в качестве составляющих. Нихром обычно используется для изготовления резистивных проводов. Это вещество было запатентовано в 1905 году.

Нихромная идентификация

CAS номер : 11106-97-1

Нихром Химическая Формула

Химическая формула для нихрома является NiCr. Для образцов, в состав которых входит железо, химической формулой является NiFeCr.

Нихром Композиция

Хорошо известный сплав сочетает в себе 80% никеля и 20% хрома. Этот сплав известен как нихром 80/20. Однако существуют другие составы сплавов, которые объединяют никель, хром и железо в различных других соотношениях.

Nichrome Picture

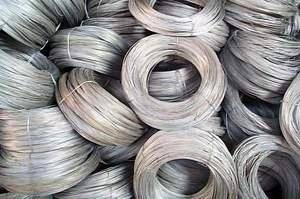

Фото 1 — Нихром

Nichrome Properties

Вот некоторые основные свойства нихрома.

Цвет

Нихром имеет серебристо-серую окраску.

Удельный вес

Удельный вес нихрома составляет 8.4.

Плотность

Плотность нихрома составляет 8400 кг / м 3 .

Точка плавления

Температура плавления этого вещества составляет 1400 ° С.

Удельное электрическое сопротивление при комнатной температуре

Удельное электрическое сопротивление при комнатной температуре для этого вещества составляет от 1,0 × 10 −6 до 1,5 × 10 −6 Ом (Ом).

Удельная теплоемкость

Удельная теплоемкость измеряет количество тепла, необходимое для изменения температуры вещества на определенную величину, обычно 1 градус.Удельная теплоемкость этого вещества составляет 450 Джкг -1 ° C, -1 .

Теплопроводность

Теплопроводность — это способность вещества проводить тепло. Теплопроводность для нихрома составляет 11,3 Вт -1 ° С, -1 .

Модуль упругости

Модуль упругости или модуль упругости — это математическое представление вещества или склонности объекта к деформации, когда к нему прикладывается определенная сила.Модуль упругости для нихрома составляет 2,2 × 10 11 Па.

Тепловое Расширение

Тепловое расширение — это свойство вещества, благодаря которому вещество изменяет объем при воздействии тепла. Коэффициент теплового расширения нихрома составляет 14 × 10 −6 / ° C.

Рабочая температура

Рабочая температура определяется как температура, при которой работает механическое или электрическое устройство. Рабочая температура для нихрома составляет 900 ° C.

Температурный коэффициент сопротивления

Температурный коэффициент математически представляет относительное изменение физических свойств вещества, когда температура изменяется на 1 Кельвин.

Температурный коэффициент сопротивления для нихрома составляет 100 ppm / ° C при температуре в диапазоне от 25 ° C до 100 ° C.

Коррозийность

Вещество обладает высокой устойчивостью к коррозии.

Окисление

Вещество устойчиво к окислению при высоких температурах.

Nichrome использует

Вот некоторые из наиболее часто используемых Nichrome:

  • Нихром широко используется в промышленности фейерверков и взрывчатых веществ.
  • Нихром используется для подготовки проводов для электрических систем зажигания, таких как модельные ракетные зажигалки, электрические спички и электронные сигареты.
  • Это вещество используется в керамических работах. Он служит для обеспечения внутренней структуры поддержки и помогает удерживать формы глиняных скульптур, пока они мягкие.Из-за его устойчивости к высоким температурам нихром также используется, когда куски глины обжигают в печах.
  • Нихромовые проволоки используются для проверки цвета пламени в неосвещенных частях катионного огня от катионов натрия, меди, калия и кальция.
  • Нихром также используется в микробиологических лабораториях.
  • Это вещество используется при производстве глушителей для мотоциклов.
  • Нихром также используется для изготовления тонких пленок Нихрома. Эти тонкие пленки часто используются в гибридных сборках.Тонкие пленки из нихрома также используются в интегральных микросхемах, которые используются в области телекоммуникаций, измерительных приборов, источников питания, а также медицинского и военного оборудования, где необходимо хорошее рассеивание мощности и низкий уровень шума.
  • Этот материал обладает высокой устойчивостью к нагреванию и высокотемпературному окислению. Благодаря этому свойству Nichrome используется в тостерах, паяльниках, фенах и электрических духовках. В этих приборах нихромовые провода наматываются в катушки для создания определенного электрического сопротивления, а затем электрический ток пропускается через провода для выработки тепла.
  • Это вещество также используется для создания термопар.
  • Нихром также используется пенорезцами для горячей проволоки на промышленных и других объектах.

Nichrome Цена и наличие

Нихромные провода и ленты можно купить в магазинах, торгующих электрическими проводами и товарами. 24 калибра круглых нихромовых проводов диаметром 0,020 дюйма с катушкой 25 дюймов могут стоить от 15 до 16 долларов. Плоские ленты из нихрома, имеющие ширину 1/16 дюйма и толщину 0,010 дюйма, стоят около 2 долларов.20 на футы.

Справочные материалы:

http://en.wikipedia.org/wiki/Nichrome

,

Нихром 60 (NiCr) резистивный провод

Нихром 60 (NiCr) резистивный провод

нихром 60 (NiCr60) Резистивный нагревательный провод длиной 25, 50, 75 или 100 футов упакован в полиэтиленовый пакет

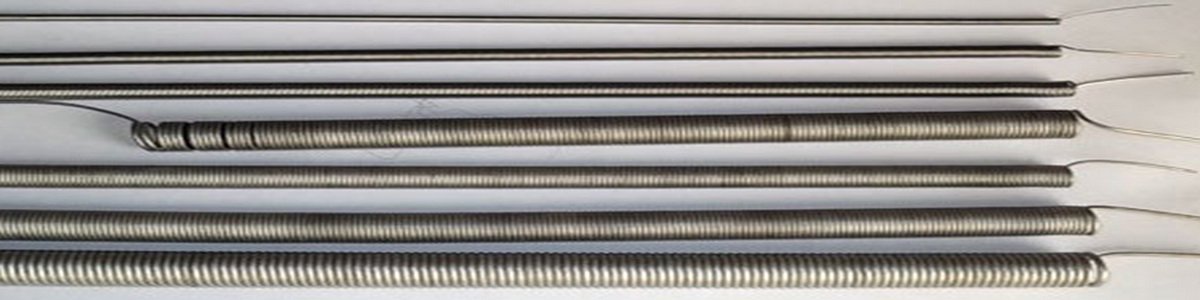

спиральный Нихромный провод (сопротивление открытой катушки Проводные элементы — инфракрасные и воздушные нагреватели / воздуховоды)
5, 10 или 30 фунтов катушки Nichrome или Kanthal

Нихромовая проволока обычно используется в качестве нагревателя сопротивления для резки пены (пенополистирол, полиуретан и др.) ткани и множество других материалов.

Нихром-60 проволока (NiCr60 Тип Сплав 675 никель хромовый сплав)
никель: 57-58%, хром: 16%, кремний: 1,5%, железо: баланс

Мы снабжаем 16-22, 24, 25, 28, 29 и 31 калибра провода Нихром-60, проданные фут (упакован в пластиковый пакет) — обычно используется провод 21 калибра. Это может потребовать некоторые эксперименты, чтобы определить лучший датчик для вашего материала, и что такое правильное напряжение и температура.

Свойства сплава NiCr 60 типа 675:

  • Плотность (вес на кубический дюйм 🙂 0,2979 фунтов.
  • Удельный вес при 68 ° F (20 ° C): 8,247
  • Магнитное притяжение: параграф
  • Теплопроводность, Вт / см / С при 100 ° С (212F): 0,132
  • Приблизительная температура плавления: 2462F (1350C)
  • Максимальная рабочая температура: 1652F (900C)
Коэффициенты удельного сопротивления:
Температура 68F (20C), Коэффициент 1.000
Температура 212F (100C), Коэффициент 1,019
Температура 392F (200C), Коэффициент 1,043
Температура 572F (300C), Коэффициент 1,065
Температура 752F (400C), Коэффициент 1,085
Температура 932F (500C), Коэффициент 1,093
Температура 1112F ( 600C), коэффициент 1.110
, температура 1292F (700C), коэффициент 1.114
, температура 1472F (800C), коэффициент 1.123
, температура 1652F (900C), коэффициент 1.132
, температура 1832F (1000C), коэффициент 1.143

ТЕКУЩИЕ ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРЫ OF NICHROME 60 ПРЯМОЙ ПРОВОД
Показывает приблизительные значения ампер, необходимые для получения заданной температуры.Наносить только на прямые провода, вытянутые горизонтально в свободном воздухе.

AWG
(Датчик)
Dia. « Темп. 400F
Темп. 204C
600
316
800
427
1000
538
1200
649
1400
760
1600
871
1800
982
2000F
1093C
16051 6,132020 8,31 10.50 13.11 16.30 20,10 24,10 28,20 32,30
17 .045 5,31 7,18 9,13 11,30 13,90 16,90 20,30 23.60 27,00
18. 040 4,66 6,26 7,90 9,75 11,96 14,51 17,37 20,48 23,08
19. 036 4,09 5,46 6,84 8,41 10.30 12,45 14,87 17,78 19,73
20 .032 3,58 4,77 5,92 7,25 8,86 10,69 12,72 15,43 16,87
21. 0285 3.14 4,16 5,132020 6,26 7,63 9,17 10,88 13,40 14,40
22 .0253 2,76 3,63 4,44 5,40 6,56 7,87 9,31 11,63 12.33
24 .020 2,12 2,76 3,32 4,01 4,86 ​​ 5,80 6,82 8,76 9,01
25 0179 1,84 2,42 2,90 3,44 4,15 4.97 5,86 6,96 7,72

Размер и приблизительный холод Сопротивления для общих мощностей

Вт на
Операционная
Температура
NICHROME 60
Ом при 75 градусах
РЕКОМЕНДУЕТСЯ
A.W.G. РАЗМЕРЫ
110-120 Вольт 220-240 Вольт 110-120 Вольт 220-240 Вольт
200 59.050 236,20 Макс. 25-29 Макс. 28-32
250 47,240 188,96 24-28 27-31
300 39,366 157,46 24-28 27-31
350 33,742 134,97 23-27 26-30
400 29.525 118,10 22-26 25-29
450 26,244 104,98 20–24 23—27
500 23,620 94,479 20–24 23—27
550 21,472 85,889 19-23 22-26
600 19.683 79,730 19–23 22-26
650 18,170 72,679 19–23 22-26
700 16,871 67,486 18—22 21—25
750 15,745 62,982 18—22 21—25
800 14.762 59,055 18-22 21—25
850 13,894 55,577 17—21 20-24
900 13,122 52,487 17—21 20-24
950 12,431 49,726 17—21 20–24
1000 11.810 47,240 16—20 19–23
1050 11,247 44,989 16-20 19–23
1100 10,737 42,946 16-20 19–23
1150 10,270 41,078 15—19 18-22
1200 9.8418 39,367 15—19 18—22
1250 9,4479 37,792 14—18 17-21
1300 9,0845 36,338 14-18 17-21
1350 8,7480 35,992 13-17 16—20
1400 8.4356 34,743 13-17 16-20
1450 8,1449 32,579 12—16 15—19
1500 7,8732 31,493 12—16 15—19

Типовая схема «горячего провода»

** ВНИМАНИЕ! Опасность поражения электрическим током
Нихромный провод находится под напряжением.Необходимо соблюдать осторожность, чтобы изолировать нихром провод от любого электрического проводника до подачи питания. Никогда не трогай провод нихрома при подаче питания.

Электрические расчеты для применений «Hot-Wire»:

Общая сила тока в цепи нихрома не должна превышать общую сила тока регулятора переменного напряжения, питающего цепь. Как эмпирическое правило не должно превышать 80% от общего значения силы тока переменной контроль напряжения

Ом Закон:
V = I x R Напряжение = Ток x Сопротивление (Ом)
I = V / R Ток = Напряжение / Сопротивление (Ом)
R = V / I Сопротивление (Ом) = Напряжение / Ток

Пример № 1:
Рассчитать требуемое сопротивление «горячей проволоки» цепи это приведет к полной настройке шкалы (от 0 до 100%) управления переменным напряжением 120 В, 15 А.

Максимальная рекомендуемая сила тока в цепи = 15 ампер x .80 (80%) = 12 ампер
Максимальное управляющее напряжение = 120 вольт
Используя приведенный выше расчет сопротивления R = V / I = 120 вольт / 12 ампер = 10 Ом

Пример № 2:
Используя результат из примера № 1, сколько нужно 21 калибра из нихромовой проволоки будет необходимо для удовлетворения требований?

Из таблицы технических характеристик: сопротивление проводов из нихрома 21 калибра = 0,831 Ом / фут
Требуемая длина провода из нихрома = (Требуемое сопротивление цепи) / (Ом / фут Провод)
Требуемая длина провода нихрома = 10 Ом /.831 Ом / фут = 12,034 фута

Пример № 3:
В примере № 2 предположим, что вы хотите использовать только 6 футов нихромовая проволока. Какова максимальная настройка шкалы контроллера, которая может быть сделаны без превышения 120 вольт контроллеров переменного напряжения 15 ампер рейтинг?

Контроллеры с переменным напряжением имеют регулировку шкалы от 0 до 100% от максимального управляющего напряжения. То есть настройка 50% на 120 Вольт контроль приведет к выходу 120 х.50 (50%) = 60 вольт. Настройка 30% на 120-вольтовом контроле результат на выходе 120 х .30 (30%) = 36 вольт.

6-футовый кусок 21-мерной нихромовой проволоки будет иметь полное сопротивление 0,831 Ом / фут x 6 футов = 4,986 Ом.

Напомним, что максимальная рекомендуемая сила тока составляет 15 ампер. X .80 (80%) = 12 ампер
с использованием расчета напряжения сверху V = IxR = 12 ампер x 4,986 Ом = 59,832 вольт

Какой процент от настройки набора приведет к 59.832 вольт вывод? Настройка набора на
% = (необходимое напряжение / максимальное управляющее напряжение) x 100 Настройка набора на
% = (59,832 Вольт / 120 Вольт) x 100 = 49,86%

Циферблат на контроллере можно регулировать от 0 до 49,86% без превышение номинальной силы тока контроллеров.

Пример № 4:
На основании приведенных выше примеров, какой максимальный расчет температура, которую достигнет 21-мерный нихромовый провод на 12 А?

Из таблицы технических характеристик:
Нихромовая проволока 21 калибра на 10.88 ампер приведет к проводу температура 1600F
Нихромный провод 21 калибра в 13.40 ампер приведет к проводу температура 1800F
Следовательно, мы можем ожидать, что температура проволоки упадет между 1600F и 1800F.
Мы можем оценить температуру примерно 1700F при 12 амперах.



Керамический изолятор
пункт ID Каталог № Описание Количество
MORTHRM10003 PI-7 / 8-1 7/8 «Dia.x 7/16 «W керамический изолятор, 13/32» Отверстие 25 шт. Сумка Select
MORTHRM10002 PI-5 / 8-1 5/8 «Диаметр. X 7/16″ W, 1/4 » Отверстие 25 шт. Сумка Select
MORTHRM10001 PI-3 / 4-1 3/4 «Диаметр. X 3/8″ W Керамический Изолятор, 5/16 » Отверстие 25 шт. Сумка Select
пункт ID Каталог № Описание
TGGT (DFGL) Провод — Электропровод. Тефлоновые рукава, оплетка из стекловолокна.
WIREHT10001 14GA TGGT Провод 14 калибра TGGT Провод электропитания. 482 F (250C) Select
WIREHT10002 12GA TGGT Wire 12-метровый TGGT электрический провод. 482 F (250C) Select
MG (HDL) Провод — Электрический провод (высокая температура)
WIREHT10003 14GA MG Wire 14 Gauge MG Электрический провод.Высокая температура (842 град. F) Select
WIREHT10004 12GA MG Wire 12 Калибр М.Г. Электропроводка. Высокая температура (842 град. F) Select

Часть №

№ по каталогу / Описание Количество

# 10 Стержневые кольцевые клеммы

HTTERM10026

66636 HT2-5 (от 16 до 14 га.Диапазон проводов CMA Диапазон: 2.050-5.180) Размеры: W: .314, C: .295, L: .630, B: .177, E: .472, D: .165 50 штук Select

HTTERM10027

66639 HT5.5-5 (12-10 Ga.Wire Range Диапазон CMA: 5.180-13.100) Размеры: Ш: .374, C: 324; L: 767; B: .255, E: .579, D: .220 50 штук Select

1/4 «Стад Кольцевые Терминалы

HTTERM10019 66637 (16-14 КалибрПровод) 50 штук Select
HTTERM10031 66640 HT5.5-6 (12-10 Ga. Wire) 50 штук Select

Соединители для стыковых соединений. Высокотемпературный, неизолированный сплав сталь, никелированная

Select Больше Информация
HTTERM10021 66646 HTB2S (16-14 га.Провод) 50 штук Select
HTTERM10023 66647 HTB5.5S (12-10 Ga. Провод) 50 штук Select
По желанию Управление:
Select Пейн 18TBP-1-15 , 120 В переменного тока, переменное напряжение, твердотельное управление мощностью, 0-118 В переменного тока, 50/60 Гц, 15 AMP FUSE, 1.8 кВА @ МАКС RATED VOLTS. R L (Ом) Минимальное сопротивление нагрузки = 8 (Для резистивных нагрузок a минимальное сопротивление нагрузки R L всегда определяется напряжением и текущий рейтинг вашего контроля мощности. Деление максимальной мощности напряжение (то есть входное напряжение) по текущему рейтингу даст вам это стоимость. Закон Ома, E = I * R)
Select Пейн 18TBP-2-15 , вход 240 В переменного тока, переменное напряжение, твердотельное управление мощностью, 0-235 В переменного тока, 50/60 Гц (ТАКЖЕ ДЛЯ ВХОДА 220/230 В переменного тока), 15 AMP FUSE, 3.6 кВА @ МАКС RATED VOLTS. R L (Ом) Минимальное сопротивление нагрузки = 16 (Для резистивных нагрузок a минимальное сопротивление нагрузки R L всегда определяется напряжением и текущий рейтинг вашего контроля мощности. Деление максимальной мощности напряжение (то есть входное напряжение) по текущему рейтингу даст вам это стоимость. Закон Ома, E = I * R)
Select Пейн 18TP-1-15 , 120 В переменного тока, вход 50/60 Гц, переменное напряжение, переносное твердое тело контроль состояния питания, однофазный, предохранитель на 15 ампер, 6-футовая вилка и шнур.
Select Пейн 18TP-2-15 , вход 240 В переменного тока, переменное напряжение, портативное твердотельное управление мощностью, однофазный, предохранитель на 15 А, 6-футовая вилка и Пучок кабелей. 3600 Вт при 240 В (максимальное номинальное напряжение)
Код товара Каталог # Описание
PAYNE10001 18ТБП-1-15 Payne Инженерный 120В Твердотельный Регулятор мощности с переменной температурой.120 В переменного тока, 0-118 В переменного тока, 50/60 Гц Select
PAYNE10002 18ТБП-2-15 Твердотельное Пэйн Инжиниринг Регулятор мощности с переменной температурой. 240 В переменного тока, 0-235 В переменного тока, 50/60 Гц (ТАКЖЕ ДЛЯ 220/230 В переменного тока)

Select

PAYNE10003 18ТР-1-15 120 В переменного тока, 15-амперный предохранитель, 6-футовая вилка и шнур.Портативная полупроводниковая переменная Регулятор мощности температуры. Однофазный вход 50/60 Гц. 1800 Вт при 120 В (максимальное номинальное напряжение) Select
PAYNE10006 49C25-15 Запасной предохранитель для управления 18TP-1-15 (может быть добавлен в ваш заказ после выбрав элемент управления выше)

Select

PAYNE10005 18ТП-2-15 Управление переменным напряжением 240 В переменного тока.Портативный твердотельный источник питания контроль. Предохранитель на 15 ампер, 6-футовая вилка и шнур. Отдельная фаза. 3600 Вт при 240 В (максимальное номинальное напряжение)

Select

пункт ID

Каталог №

Размер шпули (футы)

I.D ДЮЙМОВ

НОМИНАЛ МИНИМУМ МАКСИМУМ
FIBSLEEV10045 № 2 100 0.263 0,258 0,278 Select
FIBSLEEV10046 № 3/8 ​​ 100 0,387 0,375 0,399 Select
FIBSLEEV10047 # 1/2 100 0.512 0,500 0,524 Select

10-32 Обжимная головка с резьбой

10/32 Нить x 1-3 / 8 дюймов длиной

MORPARTS10002 Crimphead10-32 Обжимная головка с резьбой Select
IRTB10001 TB1C / 1-полюсный керамический терминал Блок Select
IRTB10002 TB2J / 2-полюсный керамический терминал Блок Select
IRTB10005 TB4J / 4-полюсный керамический терминал Блок Select

[Домой] [Вверх] [Нихром и канталь проволока]

Мы дистрибьютор промышленных, коммерческих и Жилые обогреватели и органы управления. Всегда консультируйся инструкции по установке производителей для правильной установки продукты или системы, показанные на этом сайте. © Copyright 1999-2019 Mor Электрическое отопление Assoc., Inc.

MOR ЭЛЕКТРИЧЕСКОЕ НАГРЕВАНИЕ ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 USA
Тел 616-784-1121 — 800-442-2581 — Факс 616-784-7775
E-mail: sales @ heatersplus .com

Find us on FaceBook Follow us on Twitter
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
