Проводка под штукатурку правила монтажа – Электропроводка в кирпичном доме, особенности и правила монтажа электропроводки. Как сделать правильно электропроводку в кирпичном доме своими руками, рекомендации по выполнению каждого этапа монтажных работ

Проводка под штукатурку — как крепить к стене без штробления электропроводку: правила монтажа скрытой проводки и основные ошибки в работе

Ключевые правила монтажа электропроводки. Практические советы для тех, кто живет в квартире или на даче. Можно ли сделать скрытую проводку. Полное описание процесса прокладки кабеля под штукатурку. Об этом узнаете из статьи.

Проводка под штукатурку своими руками. Практические советы

Монтаж проводки часто вызывает затруднения у неопытных любителей сделать что-то собственными руками.

Особенно, если прокладывается под штукатурку. Эта задача содержит комплексный подход. Здесь потребуются навыки и электрика, и монтажника.

Если работать по порядку, соблюдая тонкости монтажа и прокладки кабеля, то работа пойдет быстрее и не вызовет никаких затруднений.

За и против

У прокладки кабеля под штукатурку есть положительные и негативные моменты. В зависимости от условий монтажа некоторыми из них можно пренебречь, а некоторые стоит учитывать. Вот главные «за» и «против» такого метода монтажа:

За:

• Скрытость от посторонних глаз под слоем штукатурки.
• Высокая электро- и пожарная безопасность.
• Длительный срок службы составных элементов.

Против:

• До кабеля не получится добраться, не повредив слой штукатурки.
• Сложный процесс монтажа.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае – вызвать пожароопасную обстановку.

На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки электропроводки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно делать это подальше от действующей проводки или вовсе поместить новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать. Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.

Разметку лучше располагать не только на стене, но и бумаге. Это нужно для того, чтобы в процессе монтажа не перепутать положение составных элементов.

Оптимальный вариант разметки – это на голую стену. В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы – это специальные канавки, которые предназначаются для прокладки кабеля. Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки.

Существует несколько способов проложить такие канавки. Доступный из всех – это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при отсутствии специального оборудования вполне пригоден для реализации.

Оптимальный вариант – воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство – точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.

Ширина штроб должна совпадать с шириной канала кабеля.

Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз. В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

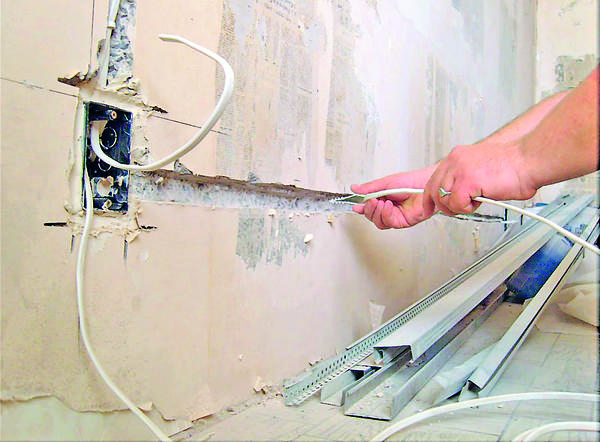

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении. Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала.

Различают 4 вида скрытых крепежей, размещаемые под штукатурку:

• Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство заключается в надежности и простоте монтажа.

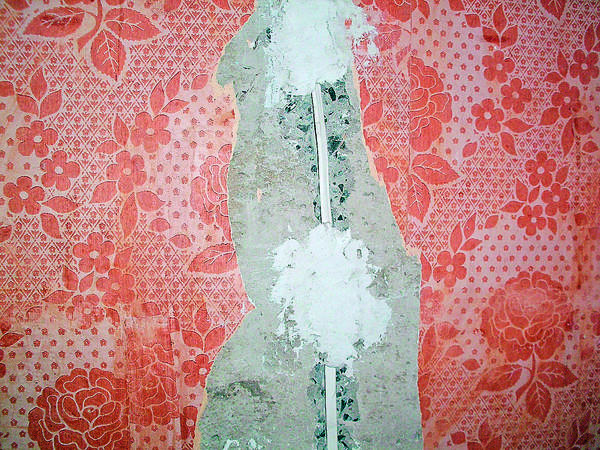

• Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в штробе. Технология имеет ряд негативных сторон – после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
• Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
• Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Можно ли провести без штробления стен скрытого типа

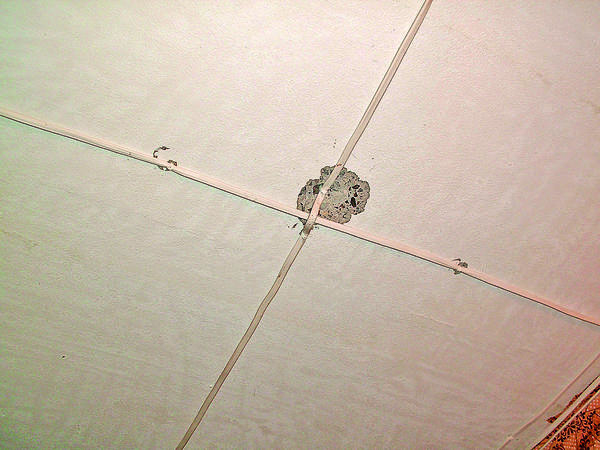

Скрытую проводку проводят и без штробления. Здесь технология будет другая, но суть остается той же. Однако работа должна быть окончена перед отделкой стены.

На голую стену фиксируется проводка, подготавливаются места установки розеток.

После того, как система электроснабжения готова, можно приступать к штукатурке стен. Таким образом, электропроводка скрыта от глаз, и не придется делать канавки в стене.

В таком случае толщина штукатурки на стене больше, чем при штрабовке.

Сделать проводку собственными руками под штукатурку сможет каждый, кто имел дело с электроинструментом. Главное, подходить с точным расчетом и надежным инструментом. Советы из статьи помогут произвести монтаж с минимальными потерями ресурсов и финансов.

Полезное видео

Проводка в доме под штукатурку: правила монтажа

Каждый человек стремится облагородить свое помещение, создать внутренний уют в квартире или доме, но при этом очень часто на второй план отходят важнейшие детали, такие как электрическая разводка.

Ремонтируя и облагораживая помещение, люди в первую очередь заботятся о внешнем декоре, а изначально стоит спроектировать точки электроснабжения в жилье.

Нередко укладывается электропроводка под штукатурку, такой метод практикуется в квартирных домах и частных постройках, возведенных из блока или кирпича.

Монтаж электропроводки, что необходимо знать?

Если стены деревянные, то провода необходимо вставить в металлические трубы

Заводя электрический кабель в квартиру, необходимо знать, что отверстия для прокладки делаются в пустотах бетонных плит (если перекрытие бетонное). Если же у вас деревянные перекрытия, то провод должен проходить, находясь в металлической трубе (шириной 15-35 см).

После того, как провод электроснабжения выведен в жилое помещение, необходимо самостоятельно спроектировать место нахождения питающих точек (розеток и выключателей) и, отталкиваясь от этого, произвести прокладку кабеля.

Кроме того, необходимо заранее на стене сделать разметки мест, где будут находиться распределительные коробки и узлы, в которых будет производиться стыковка проводов.

Каждый хозяин должен знать, что, прокладывая провод между точками соединения и вывода, всегда нужно оставлять концы проводника не менее 30-40 см для удобного подключения устройств и установки розеток и выключателей.

Прокладка кабеля в стенах должна производиться только в вертикальном или горизонтальном направлении, в схеме электроснабжения помещения не должно быть каких-либо косых линий.

Старую проводку можно обнаружить трассоискателем

Прежде чем производить монтаж проводки под штукатурку, необходимо убедится, что под отделкой нет старого подключенного кабеля.

Для этого можно пригласить соответствующих специалистов с электрическим трассоискателем или просто отключить старое электропитание.

При организации проводки в кирпичной или бетонной стене следует помнить следующие правила:

• провод монтируется ниже потолочного перекрытия на 25-35 см;
• расстояние от пола до проводки не должно быть меньше 15-20 см;
• точки питания и соединения должны быть удалены от углов, как минимум на 10 см;
• не рекомендуется крепить в стене сращенные провода, вся проводка должна быть цельной.

В распределительных коробках провод может стыковаться несколькими методами. К «дедовским» (старым) способам относят стыковку проводников скруткой или при помощи пайки. Новый метод стыковки – это применение специальных клеммных разъемов, которые создают плотный и надежный контакт.

Электропроводка под штукатурку и ее монтаж

Для прокладки электрической проводки под штукатурку прорезаются в отделке специальные каналы – штробы. Эти каналы могут создаваться как на отштукатуренной поверхности, так и на голой бетонной стене, на которую впоследствии будет наноситься покрытие.

Примерная схема расположения проводкиКаналы должны соединять между собой гнезда

Штробы соединяют между собой «гнезда» под выключатели и розетки, которые создаются, пробуривая отверстия соответствующего диаметра.

Распределительные коробки рекомендовано заранее крепить к стене на гипсовый клей или раствор до проведения штукатурных работ. Она должна на 5-10 мм выпирать от штукатурного покрова.

Перед тем, как нарезать провода, изначально проводят замеры расстояний между распределительными коробками или питающей точкой и коробкой, к которому прибавляют 10-20 см.

Провода в соответствующем канале будет крепиться с помощью алебастрового раствора, который наносится точечно с интенсивностью в зависимости от длины прокладываемого проводника.

Раствор не должен выпирать с поверхности стены, поэтому его лишнюю часть рекомендовано аккуратно убирать.

После установки проводов и распределительных коробок можно производить работы по нанесению штукатурного слоя, но оставляя при этом по возможности места для розеток и выключателей.

Монтирование проводки согласно правилам и нормам

Рекомендуется укладывать провода в гофрированных трубах

Идеальный вариант укладки системы электроснабжения в квартире – монтаж кабеля перед выполнением отделочных работ. Чаще всего для этих целей профессиональные электрики применяют проводники марки ВВГ и ВВГНГ различного сечения (в зависимости от потребителей).

Если поверхность стен, на которые будут закреплены электрические линии, ровные, то надобность в прорезании штроб отпадает.

Проводка укладывается в специальных гофрированных трубах, которые крепятся к стене с помощью клипс. В таком случае толщина слоя штукатурки должна накрывать полностью все элементы электропроводки.

Работа с электропроводкой должна проходить строго по регламенту

Если же стена в помещении не ровная и есть значительные перепады, в результате чего штукатурка на поверхность будет накладываться разного слоя, то бурение штроб в таком варианте необходимо.

Любая даже скрытая проводка электропитания в здании должна быть проведена согласно нормам и правилам. Эти действия регламентированы в специальной литературе. К таким источникам относят «Правила устройства электроустановок» (ПУЭ) и «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП).

Многие из требований по прокладке электрического кабеля в жилом помещении были приведены выше. Визуальные особенности осуществления прокладки кабеля скрытым образом можно увидеть на приведенной ниже схеме.

Следует акцентировать внимание на установке выключателей и розеток. Согласно ПУЭ выключатели допускается монтировать на расстоянии от пола не менее 90 см, а розетки – не менее 30 см. Для помещений с повышенной влажностью устанавливаются специальные влагозащищенные элементы с классом защиты IP65.

Разметка проводки

Пример разметки

Разметка проводки производится на поверхности после точного определения с местами установки выключателей розеток и распределительных коробок.

Для удобства проведения работ многие электрики применяют лазерный уровень для отбития точек, после чего, наносят на стену линии, где будет проходить скрытая проводка при помощи цветной отбивочной нити.

С применением данных приспособлений производится разметка как в горизонтальном, так и вертикальном направлении. Если у вас нет лазерного уровня, то возможно применение обычного капельного инструмента, но процесс разметки займет при этом больше времени.

Штробы и крепеж проводников

После проведения разметки при необходимости можно приступать к процессу создания штробы (если кривая стена или нанесен штукатурный слой). Для создания данных каналов существует специальный прибор – штроборез. Это достаточно дорогостоящее устройство, которое нет смысла приобретать для одноразового использования.

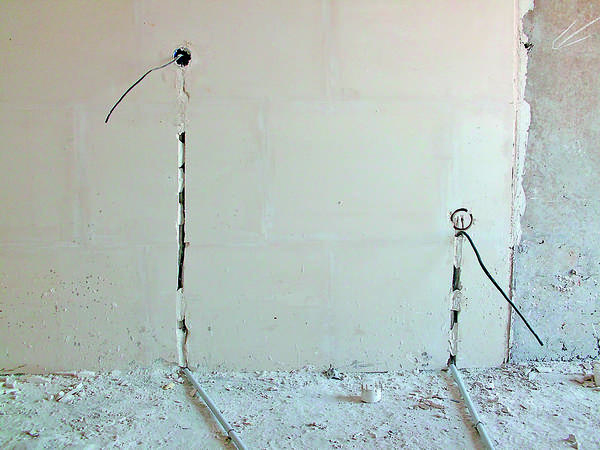

Вертикальные полосы делают при помощи болгарки

Для этих целей можно задействовать шлифовальную машину – «болгарку», при помощи которой проделываются 2 вертикальные или горизонтальные борозды, а промежуточный бетонный зазор между ними выбивается при помощи перфоратора. Ширина штробы зависит от количества прокладываемых в ней проводников, чем их количество больше, тем канал будет шире.

Проводка в каналах крепится при помощи специальных хомутов, установленных в точках при помощи дюбелей. Расстояние между хомутами не должно быть больше 30 см. Все каналы после укладки проводки заделываются шпаклевкой или алебастровой смесью. Подробнее о способах крепления кабелей смотрите в этом видео:

Перед тем, как закрывать штробы с заложенным кабелем специальным составом, этот проем необходимо качественно прогрунтовать для лучшей адгезии шпаклевки со стеновым материалом. Если этот процесс не совершить, то в дальнейшем может разрушиться декоративное покрытие помещения в месте прокладки электрического кабеля.

Подводя итог написанной статье, следует сказать, что прокладка скрытой электрической проводки – непростое дело, требующее изучения определенных правил монтажа и четкого соблюдения порядка выполнения работ.

Если придерживаться приведенных выше рекомендаций и выполнять все работы согласно нормам, каждый хозяин сможет самостоятельно развести линии электроснабжения, сэкономив при этом существенное количество денег.

Провода под штукатурку: марка, чем закрепить в штробе, как найти проводку приборами и без, что сначала

В большинстве случаев при устройстве электропроводки ее скрывают под слоем штукатурки. Этот способом является более безопасным и надежным: ведь провода, замурованные в стену, надежно защищены от механических воздействий, влаги и коррозии. Есть у такого способа прокладки и минусы – ее будет невозможно перенести в другое место, да и определить местонахождения кабеля при отсутствии схемы будет затруднительно.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики —  до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Ваше мнение, что сначала?

   ЭлектрикаШтукатурить

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Но есть один момент в пользу того, что всю электрику надо проводить после того, как стены оштукатурят. Если будут прокладываться штробы в стенах, то это гораздо легче делать по слою штукатурки, например, на второй-третий день, когда он еще полностью не просох. Штробить бетон или кирпич займет больше времени, и пыли будет больше.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Важно! Учтите, что, согласно правилам, несущие стены штробить и делать в них сквозные отверстия не допускается. Поэтому вся проводка должна проходить только под слоем штукатурки.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

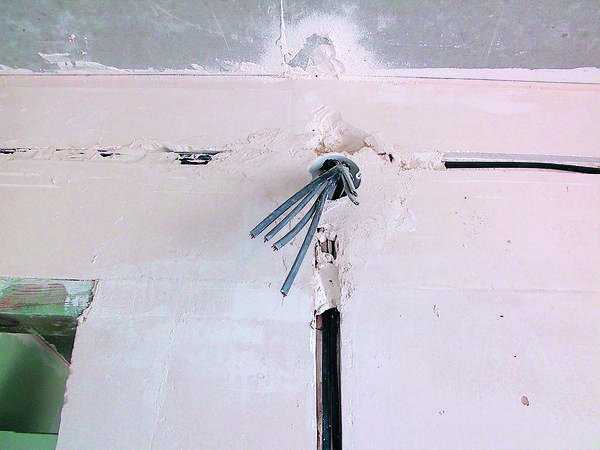

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

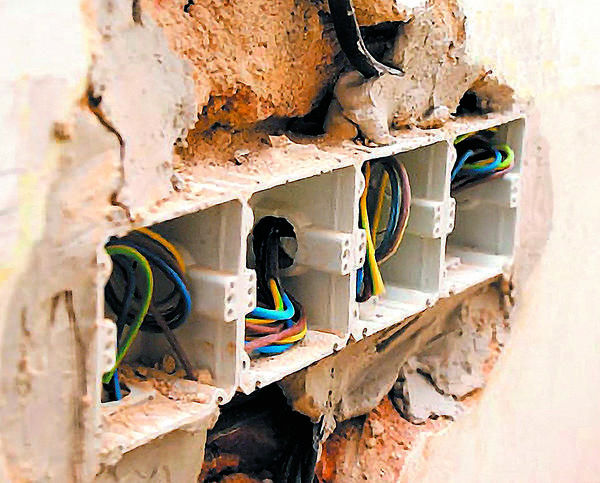

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Как закрепить кабель в штробе

Перед оштукатуриванием все кабели должны быть прочно закреплены. Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются.

По СНиП 3.05.06-85 расстояние между точками крепления пучков проводов делается не менее 0,5 м, одиночных кабелей – 0,9 м. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.

Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео:

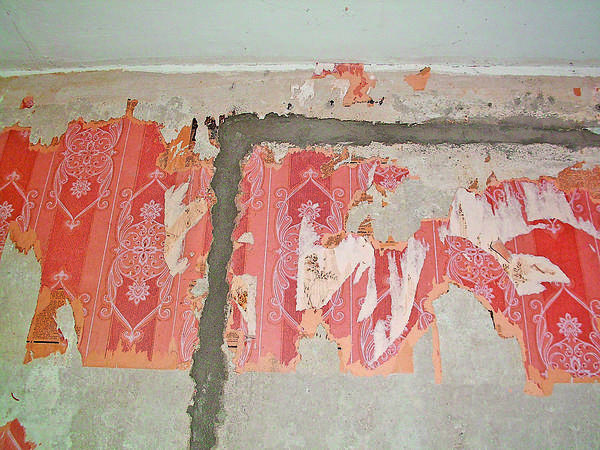

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

• Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
• Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
• Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
• По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
• Шпателем проводят вдоль разводки, снимая излишки смеси.

Фрезерование газобетона вместо штроб

Отличный способ проложить провода в стене — это устройство узких каналов с помощью цилиндрической насадки для фрезерования.

Плюсы:

• Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
• Нет огромного количества пыли.
• Не нужно подключать шланг от пылесоса.
• Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.

Мнение эксперта

Сергей Шабловский

Штукатур

Отметим, что способ подойдет только под прокладывание одиночных проводов в газобетоне и других ячеистых блоках. Под гофру придется штробить.

Делается канал под провод очень просто.

1. На стене намечаем линию под электрику.
2. Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
3. Закладываем провод.
4. Штукатурим стены.

Как это делается показано на видео ниже.

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.

Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

• мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
• уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
• на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
• использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
• найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

---

Надеемся, что эта статья была вам полезна. Свои замечания и вопросы оставляйте в комментариях ниже.

Предыдущая

Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки

Следующая

Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы

Правильная укладка и монтаж электропроводки в стену под штукатурку

Делая ремонт в квартире, каждый заботится о внешнем виде своего жилья. Но редко кто задумывается о безопасности электропроводки. В основном ее скрывают под слоем штукатурки. Так можно защитить провода от повреждений и влаги. Очень важно сделать правильный монтаж электропроводки под штукатурку.

Что важно знать

Перед заводкой электрического провода в квартиру нужно заранее определить, где будут находиться монтажные коробки и узлы состыковки проводов. Для удобной установки и подключения розеток и выключателей надо оставлять концы провода не менее 30−40 см.

Если перекрытие в жилом помещении железобетонное, то штроба делается в их пустотах. Если оно деревянное, то кабель должен быть в металлической гофре, ее ширина от 15 до 35 см.

После выведения электропитания в квартиру, следует определить место расположения розеток и выключателей.

Прокладывать кабель нужно только вертикально или горизонтально, косые линии недопустимы.

Правила монтажа

Перед прокладыванием штробы под кабель необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Важно строго придерживаться следующих правил:

1. Распределительные коробки, электросчетчики, розетки и выключатели необходимо устанавливать в легкодоступных местах (в случае обслуживания или ремонта).
2. Оголенные провода должны быть обязательно изолированы.
3. Розетки устанавливают во всех комнатах, кроме ванной, там разрешаются только специальные розетки для электроприборов.
4. Розетки монтируют выше плинтусов на 30 см, возле отопительных и газовых труб на расстоянии от 50 см.
5. Горизонтальную электропроводку прокладывают на расстоянии 5−10 см от карнизов, от потолка — 20 см, от плинтусов от 15 до 20 см.
6. Вертикальную проводку — от 10 см от углов, окон и дверей.
7. Между проводами расстояние должно быть не меньше 3 мм.
8. Проводка должна быть оборудована разделительными или распределительными коробками.
9. В ванных, саунах, душевых применяется только скрытая проводка.
10. Провода с металлической оболочкой в металлических рукавах или трубах прокладывать запрещено.

Любые работы по монтажу электропроводки необходимо проводить грамотно и с соблюдением всех правил безопасности. Электричество халатности не терпит.

Укладка кабеля в штробе

Провода укладывают в специальную борозду — штробу. Ее ширина и глубина соответствуют кабелю или проводу. Последовательность укладки:

1. Штробление выполняют специальным инструментом — штроборезом или перфоратором.
2. Для удаления образовывающейся пыли пользуются строительным пылесосом.
3. Крепят провода через каждые 30−40 см.
4. Высверливают отверстия под дюбеля.
5. В специальную клипсу с зажимом вставляют провода.
6. Фиксируют их хомутами.
7. Заключительным этапом является заделка штробы штукатуркой.

Очень важно перед монтировкой электропроводки проверить кабели и провода на их целостность. Это необходимо сделать и после монтажа.

Если следовать этим простым правилам, то безопасность будет гарантирована.

Автор: Александр Белозеров

Провод для скрытой проводки под штукатурку

Делается ли проводка в квартире в стене под штукатурку или нет: правила монтажа и важные советы

Ключевые правила монтажа электропроводки. Практические советы для тех, кто живет в квартире или на даче. Можно ли сделать скрытую проводку. Полное описание процесса прокладки кабеля под штукатурку. Об этом узнаете из статьи.

Проводка под штукатурку своими руками. Практические советы

Монтаж проводки часто вызывает затруднения у неопытных любителей сделать что-то собственными руками.

Особенно, если прокладывается под штукатурку. Эта задача содержит комплексный подход. Здесь потребуются навыки и электрика, и монтажника.

Если работать по порядку, соблюдая тонкости монтажа и прокладки кабеля, то работа пойдет быстрее и не вызовет никаких затруднений.

За и против

У прокладки кабеля под штукатурку есть положительные и негативные моменты. В зависимости от условий монтажа некоторыми из них можно пренебречь, а некоторые стоит учитывать. Вот главные «за» и «против» такого метода монтажа:

За:

• Скрытость от посторонних глаз под слоем штукатурки.
• Высокая электро- и пожарная безопасность.
• Длительный срок службы составных элементов.

Против:

• До кабеля не получится добраться, не повредив слой штукатурки.
• Сложный процесс монтажа.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае – вызвать пожароопасную обстановку.

На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки электропроводки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно делать это подальше от действующей проводки или вовсе поместить новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать. Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.

Оптимальный вариант разметки – это на голую стену. В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы – это специальные канавки, которые предназначаются для прокладки кабеля. Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки.

Существует несколько способов проложить такие канавки. Доступный из всех – это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при отсутствии специального оборудования вполне пригоден для реализации.

Оптимальный вариант – воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство – точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.

Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз. В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении. Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала.

Различают 4 вида скрытых крепежей, размещаемые под штукатурку:

• Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство заключается в надежности и простоте монтажа.
• Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в штробе. Технология имеет ряд негативных сторон – после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
• Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
• Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Можно ли провести без штробления стен скрытого типа

Скрытую проводку проводят и без штробления. Здесь технология будет другая, но суть остается той же. Однако работа должна быть окончена перед отделкой стены.

На голую стену фиксируется проводка, подготавливаются места установки розеток.

После того, как система электроснабжения готова, можно приступать к штукатурке стен. Таким образом, электропроводка скрыта от глаз, и не придется делать канавки в стене.

Сделать проводку собственными руками под штукатурку сможет каждый, кто имел дело с электроинструментом. Главное, подходить с точным расчетом и надежным инструментом. Советы из статьи помогут произвести монтаж с минимальными потерями ресурсов и финансов.

Источник: https://elektrika.expert/provodka/provodka-pod-shtukaturku.html

Как правильно прокладывается проводка под штукатуркой

При отделке  бетонных, кирпичных и гипсовых поверхностей штукатурным раствором необходимо сразу подумать о скрытой проводке. Для этого в основании продалбливают  специальные борозды. Электрические провода и кабели с двойной изоляцией часто протягивают с использованием штроб. При этом, дополнительные защитные элементы можно не применять.

Проводка под штукатуркой имеет один  из важных минусов – это невозможность заменить ее, не нарушая целостности покрытия. Однако, провода, протянутые  в кабель-каналах или в специальных трубах из негорючих  материалов, такого минуса не имеют. Обычно, этот способ используется редко во время ремонта, так как его исполнение более трудное.

Подготовка стен к скрытой проводке

После черновой отделки поверхностей, можно приступать к разметке утаенной проводки. Необходимо сразу сделать отметки в местах, где будут установлены розетки, выключатели и при необходимости, распределительные коробки. Также следует отметить линией места, где будет проводиться штробление.

Для установки подрозетников  нужно в стене пробурить нужного размера углубления. Их заполняют раствором на гипсовой основе так, чтобы сравнять с поверхностью стены и сразу монтируют в это место подрозетники. Теперь по отмеченным линиям проводят штробление, где будут уложены провода под штукатурку.

Важно! У электропроводки, скрытой под слоем штукатурки есть не только значимые достоинства, но и недостатки. Этим она отличается от открытого вида распределения проводов в помещении.

Достоинства

• Скрытая от глаз электрическая сеть не портит  внешний вид интерьера. Кроме того, во время отделочных мероприятий в помещении, она не станет помехой;
• Прокладка кабеля под штукатуркой, а также электрических проводов обеспечивает отличную пожарную безопасность во время эксплуатации. Это происходит благодаря тому, что к проводам, находящимся в бетоне или под слоем штукатурной смеси, почти не проникает воздух;
•  Спрятанная электропроводка обладает электробезопасностью, так как прикосновение к ней недоступно;
• Срок службы такой проводки намного дольше потому, что она не подвержена влиянию ультрафиолетовых лучей и механическим повреждениям. А эти факторы являются главными разрушителями электрических проводов.

Недостатки

• Несмотря на то, что недоступность к скрытой электропроводки является плюсом, здесь же имеются и весомые недостатки. Дело в том, что возникают многие трудности в случае ремонта проводов. Необходимо знать точный путь, по которому проложена нить, чтобы во время сверления, выдалбливания или других строительных операций не повредить ее. В противном случае, придется ремонтировать электропроводку, а это довольно сложный процесс, требующий много времени и сил;
• Скрытая проводка также отличается сложностью монтажа. С самого начала необходимо точно установить все пункты электропитания, иначе в дальнейшем трудно будет с этим справиться;
•  К недостаткам скрытой электропроводки также следует отнести использование большего сечения проводников.

Штробление стен

Если вы выбрали все-таки  скрытый вид проводки, необходимо провести штробление стен. Если набраться терпения, эту работу можно выполнить и своими руками.

Важно! Лучше выполнить штробу, ширина которой совпадала с шириной провода или кабеля. В этом случае, материал будет плотно сидеть в углублении и не вываливаться.

Запомните, что несущие  стены из бетонного материала бурить нельзя. Для того, чтобы провести подобную операцию, необходимо во время нанесения чернового слоя раствора, установить достаточную его высоту. Для монтирования подрозетников, лучше использовать перфоратор с насадкой «коронка».

Углубления в бетонных основаниях можно легко  создать с помощью перфоратора повышенной мощности, если таковой имеется. Однако,  можно использовать для этих целей и обычный перфоратор. Конечно, его мощности хватает лишь на углубление до 3 миллиметров, после чего в ход пускается бур с диаметром 6 мм. Этим инструментом сверлится  дупло на глубину  до 3 см. Затем можно снова воспользоваться коронкой. Процесс нужно повторять до тех пор, пока вы не создадите нужную глубину отверстия, в которое устанавливаете подрозетник.

В том случае, если в бетоне имеется стальная  арматура, возникают сложности в момент бурения. Поэтому, перед началом работы рекомендуется с помощью небольшого металлоискателя проверить ту часть стены, которая подлежит бурению. Трубы и кабель-каналы для проведения электричества  укладываются в штробы.

При этом направляют их к уже установленным подрозетникам. После этого протягивают электропровода и затягивают корпус крепкой проволокой. Если провода проводятся без труб, их можно закрепить прямо в штробе раствором из чистого гипса.

 Концы электрических проводов протягивают в подрозетники и обрезают, оставив 10-15 см.

Техника безопасности

Новичкам при штроблении стен  рекомендуется работать в малярной робе. Ее можно приобрести в специализированном магазине. Также необходимо воспользоваться очками и специальной маской, которые уберегут вас от разлетающейся во все стороны пыли.

Обычно штробление стен проводят в период черновых работ, когда еще не уложено половое покрытие. Однако бывают случаи, когда данная процедура проходит в помещении с чистым полом. В этом случае, обязательно покройте его  полиэтиленом в 4 мм толщиной, а сверху покройте газетами. Таким образом, можно будет сохранить покрытие пола.

Обязательно отдыхайте сами и дайте отдохнуть инструменту. Знайте, что вы не сможете провести ровную штробу уставшими руками. Штробить стену следует только в горизонтальном  и вертикальном направлении. В этом случае во время благоустройства помещения будет меньше риска повредить силовой провод.

Скрытая проводка на потолке

На потолке, где перекрытием являются плиты, электропровод выполняется  без штробления. Эти плиты внутри  полые, поэтому провести данную процедуру, практически, невозможно. Для создания идеально ровного потолка, проводку проводить лучше внутри плит. Однако в этом случае существуют некоторые сложности, так как  заранее не известно, какое направление будет для провода.

Совет! Чаще всего проводку прокладывают непосредственно на базовое покрытие потолка. Это необходимо для установки светильников, а в последнее время, с целью экономии поверхности, устанавливают распределительные коробки.

Если намечено потолок не закрывать подвесным покрытием, то по нему рекомендуется проложить провод, а распределительные коробки смонтировать на стене.

Лучше всего проводку на потолке осуществлять с использованием кабель-канала для защиты ее от влаги при оштукатуривании. Проводу, уложенному в штробу, увлажнение не грозит. Дело в том, что она не заполняется смесью полностью, да и в штукатурном слое для замазки штробы содержится совсем мало воды.

Установка блока для розеток

При монтаже скрытой электропроводки с дальнейшим оштукатуриванием поверхности для установки розеток  чаще стали использовать блоки. Это дает возможность в одном блоке объединить  электрические и телефонные розетки, а также розетки для телевизора, интернета, а иногда и выключатели.

Во-первых, это удобно, во-вторых, эстетически это выглядит намного лучше, да и место можно сэкономить.  Для установки такой панели используются кабель-каналы. Данный ряд монтируется в заранее подготовленные углубления. Причем располагаются все отверстия в ряд на расстоянии около 1 мм между собой. Внутренние перегородки следует осторожно убрать. Это даст возможность установить блочную панель целиком, не разбирая ее.

Правила безопасности

Проводка под штукатурку своими руками  требует обязательного соблюдения правил безопасности, согласно которым запрещено проводить монтаж электропроводки и кабеля под напряжением. Дело в том, что во время работы  ток может поразить человека. В этом случае можно получить сильный ожог и даже погибнуть.

Совет! Перед началом работы следует проверить провода и если они под напряжением, то обязательно обесточить их.  Для этой цели существует специальный аппарат. Также для большей надежности, нужно отсоединить кабель от  электрощита.

Очень важно помнить, что любая электромонтажная работа в доме начинается лишь после того, как вы осуществили обесточивание электрической сети.  Всю проводку необходимо подключать в последнюю очередь к питанию.

Источник: http://shtukaturkapro.ru/podgotovka-k-rabote/provodka-pod-shtukaturkoj.html

Электропроводка под штукатурку: правила монтажа, штробление, поиск скрытого кабеля. Проводка под штукатурку правила монтажа

РазноеПроводка под штукатурку правила монтажа

В большинстве случаев при устройстве электропроводки ее скрывают под слоем штукатурки. Этот способом является более безопасным и надежным: ведь провода, замурованные в стену, надежно защищены от механических воздействий, влаги и коррозии. Есть у такого способа прокладки и минусы – ее будет невозможно перенести в другое место, да и определить местонахождения кабеля при отсутствии схемы будет затруднительно.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики —  до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Но есть один момент в пользу того, что всю электрику надо проводить после того, как стены оштукатурят. Если будут прокладываться штробы в стенах, то это гораздо легче делать по слою штукатурки, например, на второй-третий день, когда он еще полностью не просох. Штробить бетон или кирпич займет больше времени, и пыли будет больше.

Монтаж скрытой электропроводки: правила и последовательность

Прокладывая электрокабель, его обычно монтируют внутри стены или под штукатуркой. Электрокоммуникации выводят наружу лишь там, где требуется подключить розетки, выключатели или осветительные приборы. Что нужно знать, чтобы осуществить скрытый монтаж самостоятельно, не нарушая правил устройства электроустановок?

Подключение потолочного светильника

Подбор материалов

При монтаже внутренней проводки используют изолированные провода и кабели. Токонесущие жилы проводов покрыты изоляцией из резины или пластмассы. Кроме того, провода могут иметь поверх изоляции дополнительную защиту. Кабели, применяемые для электропроводки в индивидуальных домах и квартирах, тоже имеют пластмассовую или резиновую изоляцию и защиту и внешне мало отличаются от проводов. Например, ВВГ — кабель, а ПУГНП — провод. У них отдельные жилы покрыты изоляцией, а все жилы — общей наружной оболочкой.

Наружная оболочка у провода тоньше и мягче. Соответственно разница будет и в цене: кабель всегда дороже провода, но зато обладает повышенной устойчивостью к скачкам температуры, механическим воздействиям, износу изоляции и так далее.

Наилучшим сочетанием при монтаже домашней электрической сети будет использование кабеля ВВГ сечением 2,5 мм2 для розеток и провода ПУГНП сечением 1,5 мм2 — для освещения. Для ванных комнат и кухонь хорошо использовать ПВС.

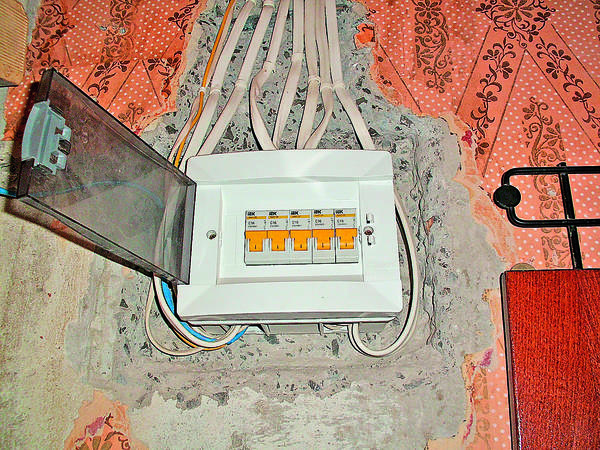

Ввод кабеля в квартиру. В этом месте планируется установка внутреннего распределительного щитка


Правила монтажа

Для начала надо составить планы помещений, в которых будут вестись работы, а также выбрать тип расключения. На планах подробно отмечают, что именно предполагается сделать. Затем по каждой комнате вычерчивают развёртки стен, на которых с учётом всех размеров намечается путь прокладки кабеля. При этом нужно помнить несколько правил.

 • Расстояние от провода до пола или потолка должно быть не меньше 15 см. От оконных и дверных коробок — не меньше 10 см. При прокладке проводов рядом с трубами отопления расстояние до труб должно быть не менее 3 см.

• Провода ведут только в вертикальном или горизонтальном направлении. Не надо пытаться их экономить, укладывая по диагонали стены.

• Пересечения, перехлёст проводов нежелателен. Если избежать этого трудно, то расстояние между внешними оболочками должно быть не меньше 3 мм.

Типы расключений

Таких типов всего два: коробочное и расключение шлейфом.

Коробочное ещё совсем недавно был повсеместным. Суть его проста. Всю квартиру обходит один питающий кабель, от которого в каждом помещении отходят провода к электрическим точкам: розеткам, светильникам, выключателям. Разветвление питающего провода происходит в распаечной коробке, отсюда и названия метода.

Расход проводов при такой проводке — минимальный. В этом — её плюс. Минус же в том, что такой тип расключения не позволяет управлять отдельными частями сети с распределительного щитка.

Ответвления при коробочном расключении ведут от распаечных коробок

Расключение шлейфом нередко называют европейским, что видимо связано с укоренившимся у нас названием «евроремонт», при котором разводку ведут именно таким образом. Заключается он в следующем. От распределительного щитка, который устанавливается обычно на входе в квартиру, к каждому помещению подходят два провода, один из которых отвечает за розетки, а второй — за освещение. Каждый провод снабжён в щитке автоматическим выключателем, каждое отдельное помещение — УЗО (устройство защитного отключения).

Расход кабеля при таком способе расключения выше, чем при классическом, но зато он безопаснее. Кроме того, он позволяет легко управлять сетью — отключать её части при необходимости выполнить ремонт.

При расключении шлейфом провода, питающие разные комнаты, отходят непосредственно от распределительного щитка

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Закрепление провода в штробе при помощи дюбель-скобы

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

Проводка Под Штукатурку Правила Монтажа — Ета активация

Автор Admin На чтение 20 мин. Опубликовано 20.08.2019

Ремонтируя и облагораживая помещение, люди в первую очередь заботятся о внешнем декоре, а изначально стоит спроектировать точки электроснабжения в жилье. Нередко укладывается электропроводка под штукатурку, такой метод практикуется в квартирных домах и частных постройках, возведенных из блока или кирпича. Монтаж электропроводки, что необходимо знать? Если стены деревянные, то провода необходимо вставить в металлические трубы Заводя электрический кабель в квартиру, необходимо знать, что отверстия для прокладки делаются в пустотах бетонных плит если перекрытие бетонное. Если же у вас деревянные перекрытия, то провод должен проходить, находясь в металлической трубе шириной см. После того, как провод электроснабжения выведен в жилое помещение, необходимо самостоятельно спроектировать место нахождения питающих точек розеток и выключателей и, отталкиваясь от этого, произвести прокладку кабеля. Кроме того, необходимо заранее на стене сделать разметки мест, где будут находиться распределительные коробки и узлы, в которых будет производиться стыковка проводов.

Крепление проводки к стене под штукатурку

Рассмотрим от наиболее простых и эффективных, к наименее удобным. Дюбель-хомуты Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе.

Все что нужно — просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж вторая картинка. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скобИспользование специальных стяжек Быстросохнущий раствор Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: В этом случае действовать нужно торопясь, так как готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус — быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами.

Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, так как существуют более современные и удобные способы монтажа.

Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол. Монтажная площадка Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели к примеру, столе — использование монтажных площадок с одной самоклеющейся стороной липучек.

Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото: Вот и все способы крепления проводов и кабелей к стене.

Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения. Также читают: Электропроводка под штукатурку: Этот способом является более безопасным и надежным: Есть у такого способа прокладки и минусы — ее будет невозможно перенести в другое место, да и определить местонахождения кабеля при отсутствии схемы будет затруднительно.

Что сначала, штукатурка или провода? Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим: Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.

Под толстые провода и гофру прокладывают штроба канавки по всей длине до точек выхода: Использование гофрированных каналов обязательно, когда стены из горючих материалов.

Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет. Далее прокладывается электропроводка и закрепляется на стене. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели.

Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели. Но есть один момент в пользу того, что всю электрику надо проводить после того, как стены оштукатурят.

Если будут прокладываться штробы в стенах, то это гораздо легче делать по слою штукатурки, например, на второй-третий день, когда он еще полностью не просох. Штробить бетон или кирпич займет больше времени, и пыли будет больше.

Правила монтажа электрики Соблюдение общепринятых строительных норм и требований — залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок ПУЭ.

Расположение проводки определяют такие пункты: Это относится и к телевизионным кабелям. Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется. Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь.

При большой нагрузке он нагревается и может расплавиться. В зависимости от условий прокладки используют провода марки: В старых электропроводках применяется 2-, а в новых 3-жильный кабель.

Люстры с двухклавишным включением требуют наличия 4 жил. Штробление стен под скрытую проводку Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций полок, бра, вешалок и пр.

Учтите, что, согласно правилам, несущие стены штробить и делать в них сквозные отверстия не допускается. Поэтому вся проводка должна проходить только под слоем штукатурки. Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности.

В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез — достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки.

Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины мм. Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки. Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов.

Их концы заправляют, а излишки обрезают так, чтобы осталось см. Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки кабель-каналы. Отверстия высверливаются в один ряд с расстоянием мм, перегородки между ними затем убираются.

Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки — наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением. Как закрепить кабель в штробе Перед оштукатуриванием все кабели должны быть прочно закреплены.

Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются. По СНиП 3. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.

Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео: Чем замазать штробы После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой.

Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах. Итак, разберем последовательность, в которой заделываю штробы после укладки проводки: Канал предварительно обеспыливается с помощью пылесоса или широкой кисти.

Крупный мусор предварительно удалить щеткой. Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора. Для него подготавливают углубление в стене, совпадающее по размерам с коробкой подрозетника.

Потом частично заполняют углубление гипсовой строительной смесью, выравнивая по высоте стенки. Не дожидаясь высыхания смеси, устанавливают сам подрозетник. Для таких работ потребуется применение насадки-коронки или бура для сверления отверстий в бетоне. В таком случае пробуриваются отверстия по заданной окружности, а бетон в центре скалывается. Монтаж специальных коробок под выключатели проводится по этой же схеме. Часто возникают проблемы с бурением из-за того, что инструмент натыкается на стальную арматуру.

Поэтому лучше проверить место для будущего бурения при помощи металлоискателя. Установка кабель-каналов и труб под проводку Кабель протягивается в них при помощи проволоки, а концы проводов вытягиваются через подрозетник или коробку выключателя. Если провод прямо закладывается в проложенный канал, то он фиксируется строительной смесью на основе гипса. Использование кабель-каналов и труб очень рекомендуется, если планируется впоследствии устанавливать гипсокартонные листы.

Это позволит предотвратить повреждение провода при креплении листов к металлоконструкции. Для установки кабеля используется специальный крепеж — дюбель-хомут UW. Отверстия для крепления просверливаются перфоратором. Провод охватывается крепежом, и дюбель вставляется в подготовленное отверстие. Дюбель распрямится и прочно зафиксируется в стене, значит, и провод будет надежно закреплен.

Завершающий этап монтажа проводки Далее крепятся розетки. Как правило, они устанавливаются блоком. Блок может включать в себя розетки нескольких назначений: Такой блок собирается при помощи особых защелок-фиксаторов, которые собирают отдельные подрозетники в единую группу.

Для установки группы на место готовятся отверстия для подрозетников по вышеприведенному способу, а перегородки между ними скалываются. Расстояние между углублениями не должны быть больше 1 мм. Блок устанавливается целиком на нанесенную в углубления сырую строительную смесь. После проведения всех работ можно отштукатурить штробы, предварительно очистив их от пыли и загрязнений. Потом нужно положить слой грунтовки.

Штробление стен под скрытою проводку

Ремонтируя и облагораживая помещение, люди в первую очередь заботятся о внешнем декоре, а изначально стоит спроектировать точки электроснабжения в жилье. Нередко укладывается электропроводка под штукатурку, такой метод практикуется в квартирных домах и частных постройках, возведенных из блока или кирпича. Монтаж электропроводки, что необходимо знать? Если стены деревянные, то провода необходимо вставить в металлические трубы Заводя электрический кабель в квартиру, необходимо знать, что отверстия для прокладки делаются в пустотах бетонных плит если перекрытие бетонное.

Если же у вас деревянные перекрытия, то провод должен проходить, находясь в металлической трубе шириной см. После того, как провод электроснабжения выведен в жилое помещение, необходимо самостоятельно спроектировать место нахождения питающих точек розеток и выключателей и, отталкиваясь от этого, произвести прокладку кабеля.

Кроме того, необходимо заранее на стене сделать разметки мест, где будут находиться распределительные коробки и узлы, в которых будет производиться стыковка проводов. Каждый хозяин должен знать, что, прокладывая провод между точками соединения и вывода, всегда нужно оставлять концы проводника не менее см для удобного подключения устройств и установки розеток и выключателей.

Прокладка кабеля в стенах должна производиться только в вертикальном или горизонтальном направлении, в схеме электроснабжения помещения не должно быть каких-либо косых линий.

Старую проводку можно обнаружить трассоискателем Прежде чем производить монтаж проводки под штукатурку, необходимо убедится, что под отделкой нет старого подключенного кабеля. Для этого можно пригласить соответствующих специалистов с электрическим трассоискателем или просто отключить старое электропитание. При организации проводки в кирпичной или бетонной стене следует помнить следующие правила: В распределительных коробках провод может стыковаться несколькими методами.

Новый метод стыковки — это применение специальных клеммных разъемов, которые создают плотный и надежный контакт. Электропроводка под штукатурку и ее монтаж Для прокладки электрической проводки под штукатурку прорезаются в отделке специальные каналы — штробы. Эти каналы могут создаваться как на отштукатуренной поверхности, так и на голой бетонной стене, на которую впоследствии будет наноситься покрытие.

Распределительные коробки рекомендовано заранее крепить к стене на гипсовый клей или раствор до проведения штукатурных работ. Она должна на мм выпирать от штукатурного покрова.

Перед тем, как нарезать провода, изначально проводят замеры расстояний между распределительными коробками или питающей точкой и коробкой, к которому прибавляют см. Провода в соответствующем канале будет крепиться с помощью алебастрового раствора, который наносится точечно с интенсивностью в зависимости от длины прокладываемого проводника. Раствор не должен выпирать с поверхности стены, поэтому его лишнюю часть рекомендовано аккуратно убирать. После установки проводов и распределительных коробок можно производить работы по нанесению штукатурного слоя, но оставляя при этом по возможности места для розеток и выключателей.

Монтирование проводки согласно правилам и нормам Рекомендуется укладывать провода в гофрированных трубах Идеальный вариант укладки системы электроснабжения в квартире — монтаж кабеля перед выполнением отделочных работ. Если поверхность стен, на которые будут закреплены электрические линии, ровные, то надобность в прорезании штроб отпадает. Проводка укладывается в специальных гофрированных трубах, которые крепятся к стене с помощью клипс.

В таком случае толщина слоя штукатурки должна накрывать полностью все элементы электропроводки. Работа с электропроводкой должна проходить строго по регламенту Если же стена в помещении не ровная и есть значительные перепады, в результате чего штукатурка на поверхность будет накладываться разного слоя, то бурение штроб в таком варианте необходимо.

Любая даже скрытая проводка электропитания в здании должна быть проведена согласно нормам и правилам. Эти действия регламентированы в специальной литературе. Многие из требований по прокладке электрического кабеля в жилом помещении были приведены выше. Визуальные особенности осуществления прокладки кабеля скрытым образом можно увидеть на приведенной ниже схеме. Следует акцентировать внимание на установке выключателей и розеток.

Согласно ПУЭ выключатели допускается монтировать на расстоянии от пола не менее 90 см, а розетки — не менее 30 см. Для помещений с повышенной влажностью устанавливаются специальные влагозащищенные элементы с классом защиты IP Разметка проводки Пример разметки Разметка проводки производится на поверхности после точного определения с местами установки выключателей розеток и распределительных коробок.

Для удобства проведения работ многие электрики применяют лазерный уровень для отбития точек, после чего, наносят на стену линии, где будет проходить скрытая проводка при помощи цветной отбивочной нити. С применением данных приспособлений производится разметка как в горизонтальном, так и вертикальном направлении. Если у вас нет лазерного уровня, то возможно применение обычного капельного инструмента, но процесс разметки займет при этом больше времени.

Штробы и крепеж проводников После проведения разметки при необходимости можно приступать к процессу создания штробы если кривая стена или нанесен штукатурный слой. Для создания данных каналов существует специальный прибор — штроборез. Это достаточно дорогостоящее устройство, которое нет смысла приобретать для одноразового использования. Ширина штробы зависит от количества прокладываемых в ней проводников, чем их количество больше, тем канал будет шире.

Проводка в каналах крепится при помощи специальных хомутов, установленных в точках при помощи дюбелей. Расстояние между хомутами не должно быть больше 30 см. Все каналы после укладки проводки заделываются шпаклевкой или алебастровой смесью. Подробнее о способах крепления кабелей смотрите в этом видео: Перед тем, как закрывать штробы с заложенным кабелем специальным составом, этот проем необходимо качественно прогрунтовать для лучшей адгезии шпаклевки со стеновым материалом.

Если этот процесс не совершить, то в дальнейшем может разрушиться декоративное покрытие помещения в месте прокладки электрического кабеля. Подводя итог написанной статье, следует сказать, что прокладка скрытой электрической проводки — непростое дело, требующее изучения определенных правил монтажа и четкого соблюдения порядка выполнения работ.

Если придерживаться приведенных выше рекомендаций и выполнять все работы согласно нормам, каждый хозяин сможет самостоятельно развести линии электроснабжения, сэкономив при этом существенное количество денег. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы.

Рассмотрим особенности применения каждого из вариантов. Кабель-каналы На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье. В этом случае прикрепить проводку к стене и потолку очень просто. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы.

Вся технология монтажа наглядно предоставлена на видео примере: Правильное закрепление внутри дома Кстати клипсы можно крепить не только внутри помещения, но и на улице. Как прикрепить гофру на улице Если же вы хотите закрепить кабель Изоляторы Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане.

О том, как сделать ретро проводку своими руками, читайте в соответствующей статье. Гвоздевые скобы Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте.

Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж При монтаже электропроводки скрытым способом в штробе под штукатуркой существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным. Дюбель-хомуты Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании.

Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно — просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже.

Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж вторая картинка. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению! Технология закрепления специальных скобИспользование специальных стяжек Быстросохнущий раствор Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: В этом случае действовать нужно торопясь, так как готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус — быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками.

В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, так как существуют более современные и удобные способы монтажа.

Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол. Монтажная площадка Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели к примеру, столе — использование монтажных площадок с одной самоклеющейся стороной липучек. Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла.

Увидеть монтажные площадки Вы можете на фото: Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения. Также читают: Электропроводка под штукатурку: Этот способом является более безопасным и надежным: Есть у такого способа прокладки и минусы — ее будет невозможно перенести в другое место, да и определить местонахождения кабеля при отсутствии схемы будет затруднительно.

Что сначала, штукатурка или провода? Для каждого удобней сначала выполнить его часть работы без всяких помех.

Установка скрытой проводки включает в себя несколько этапов

Электропроводка под штукатурку: правила монтажа, штробление, поиск скрытого кабеля. Проводка под штукатурку правила монтажа. Что говорят правила СНиП про электрику до штукатурки. Можно ли толстый слой штукатурки при монтаже проводки до штукатурки. Пошаговый порядок монтажа электрики в квартире. используют лазерные уровни и осепостроители. разметка проводки до штукатурки осепостроителем в бетонной стене все секреты сверления и правила. Поэтапное описание установки скрытой проводки под штукатурку. Советы по установке скрытой проводки и подключению ее к распределительному.

ВИДЕО: Монтаж проводки под штукатурку

Скрытая проводка под штукатурку устанавливается в помещениях с бетонными, кирпичными и другими стенами, которые предназначены для нанесения этого покрытия. Штробление стен под скрытою проводку Для установки скрытой проводки необходимо сначала проложить специальные каналы штробы в стенах. Важно помнить, что нельзя делать каналы для прокладки в несущих стенах. При необходимости такой проводки стоит предусмотреть это на уровне нанесения чернового покрытия штукатурки , ее толщина должна быть не менее 7 мм. Слой должно быть достаточно толстым для создания борозды под кабель.
