Какой уклон должен быть у дренажной трубы
Содержание статьи:
Для поддержания нормального водно-грунтового «микроклимата» на загородном участке нужно монтировать систему дренажного отведения. Причем желательно делать скрытый вариант. Тогда грунтовые воды будут свободно уходить с участка, обеспечивая тем самым сохранность фундамента дома, здоровый рост культурных растений. Чтобы коммуникация работала исправно, важно позаботиться о правильном уклоне дренажной трубы на 1 метр согласно СНиП.
Условия для создания дренажной системы
Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка
Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.
Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.
Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.
Рекомендуемые уровни уклона

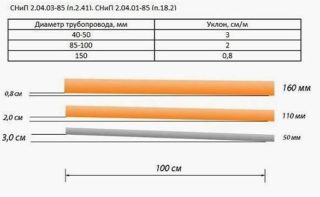

Необходимый уклон дренажных труб, согласно нормативной документации
Помимо диаметра дренажных труб важным параметром при устройстве системы является уровень наклона дрен. Как правило, эти нормы регламентирует СНиП с указанием минимально допустимых значений. При этом важно учитывать самую меньшую скорость потока грунтовых вод по рукавам. Согласно регламенту официального документа, для меньшего сечения дрен предусмотрен больший угол наклона.
Минимальные уклоны для дренажных труб разного диаметра по СНиП:- открытые (наружные) лотки и канавы отведения воды — 3 мм на м.п.;
- отдельно стоящие желоба — 0,005 мм на м.п.;
- булыжная или асфальтированная отмостка с лотками — 3 мм на м.п.;
- устройство брусчатки или щебня с желобами открытого типа — 4 мм на м.п.;
- трубы сечением 40-50 мм — 3 см/м.п.;
- рукава диаметром 85 мм — 2 см/м.п.;
- дрены 100 мм — 1-1,5 см на м.п.;
- 150 мм — 8 мм на м.п.;
- 200 мм — 7 мм на м.п.
Всегда учитывают тип грунта на участке. В песчаных уровень наполнения контура водой и её движение будет быстрее, чем в глиняных. Поэтому уклон нужно делать чуть большим, чем при более плотных пластах почв.
Чем грозит неправильный уклон

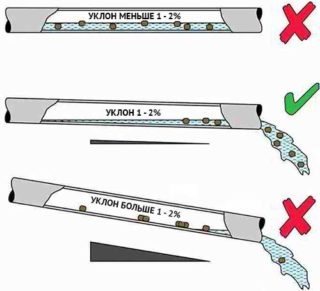

Правильный и неправильный угол уклона трубы
Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций.
- При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
- При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
- При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.
При недостаточном наклоне дренажных труб и застаивании грунтовых вод будет происходить постоянное подмывание почвы. Будет снижаться естественная прочность верхних пластов земли на участке.
Как рассчитать правильный угол наклона

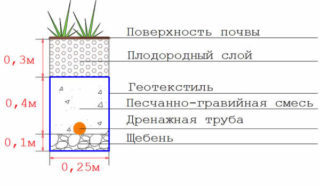

Схема закрытой дренажной системы в разрезе
Чтобы выполнить монтаж дренажной системы на участке и при этом рассчитать оптимальный угол наклона, нужно учесть такие параметры:
- Сечение дрен. Оно напрямую зависит от типа осушаемой почвы. Чем более она рыхлая, тем большим должен быть диаметр контура.
- Тип используемых дрен: с геотекстилем или без него. Первый вариант оптимален для рыхлых почв с обилием песка. Для крупнозернистых грунтов разрешается не использовать геотекстиль.
- Глубина заложения контура.
- Рельеф участка: перепады его высот.
- Уровень грунтовых вод на местности – желательно провести предварительные гидрогеологические изыскания.
- Тип почвы – информацию берут из таблицы «Классификация типов грунтов.

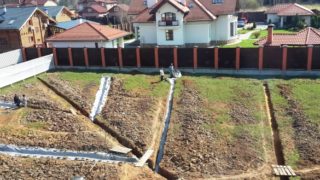

Дренаж участка с высоким уровнем грунтовых вод
Чтобы правильно определить наклон всей магистрали от верхней точки расположения первой дрены до пункта сброса воды, нужно сделать следующее:
- От высшей точки первой трубы до конечного приемника грунтовых стоков измеряется общая протяженность дренажного контура. Суммарно получается, например, 20 м.
- Измеряют прямой отрезок от верхней точки системы до нижней. Получается, к примеру, 10 м.
- Оба числовых значения нужно сложить: 10+20 = 30 м.
- Для расчета перепадной высоты между верхней и нижней точками берется значение 1% от общей суммы. В данном случае он составляет 0,3 м (30х1%=0,3). Таким образом, мастер должен уложить систему дренажа на участке так, чтобы разница между верхней частью коммуникации и нижней составляла 30 см. Это и будет считаться правильным уклоном.
Такая коммуникация будет функционировать без сбоев.
как рассчитать (инструкция) + примеры
Вода – основа жизни, без нее не обойтись. Но во всем должна быть мера. Избыточность влаги на приусадебном участке может привести к серьезным неприятностям. Происходит заболачивание почвы. Корни растений начинают загнивать, насаждения гибнут. Застоявшаяся вода подмывает фундамент дома, проникает в подвальные отсеки, приводит к его преждевременному разрушению.
Как рассчитать какой уклон дренажа
Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.
По теме: Дренаж участка за 5 шагов: как сделать своими руками
Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.
Уклон дренажной трубе необходим для самопроизвольного стока грунтовых вод за пределы участка.Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.
Способы закладки дрен
Дренажные системы бывают двух видов – поверхностные и глубинные. В первом варианте дрены укладываются в небольшие (30-40 см) рвы. Второй метод установки более затратный, так как приходиться выкапывать глубокие траншеи.
Важно! На участке, расположенном на возвышенности, целесообразно устанавливать дренажную систему поверхностного типа. Это упросит перехват сточной воды.
Все зависит от состояния грунта и уровня закладки фундамента главного строения на участке. Нужно узнать, на какую глубину промерзает земля в данном регионе. Этой информацией наверняка располагает каждая местная строительная организация.
Нельзя прокладывать трубопровод над уровнем промерзания почвы. Иначе дренажная система в зимнее время года замерзнет и выйдет из строя. Нужно утеплить дрены или закопать их глубже, в незамерзающий грунт.
Поверхностный тип дренажной системы.Избыточная влага вредит не только растениям, но и постройкам, в том числе, основательным. В периоды весенних паводков грунтовые воды поднимаются, подмывая и разрушая фундаменты даже капитальных домов. Чтобы избежать подобных неприятностей, дренажную систему следует закладывать на полметра глубже фундамента.
Схема и порядок устройства
После того, как проведены необходимые геологические изыскания и установлен уровень местонахождения грунтовых вод, можно приступать к строительству дренажа на участке, находящегося на возвышенности.
Прежде всего, нужно исключить размыв грунта самопроизвольным водоотводом, спровоцированным крутизной склона. Для этого следует произвести следующие строительные работы:
- На самой высокой точке участка установить горизонтальную дрену.
- В нижней части склона создать аналогичную дренажную систему.
- Оба этих сооружения соединить перпендикулярными каналами.
- От дренажа, расположенного на нижнем уровне, провести отвод к дренажному колодцу.
Устройство дренажной системы во многом зависит от рельефа местности, на которой находится участок. Возможно, придется устанавливать для переходных площадок и подпорных лестниц точечные водоотводы, которые затем перейдут в линейную систему дрен.
Важно! Еще до начала строительных работ следует определить место, куда будет сливаться жидкость. Отвести с участка воду можно в близлежащий водоем или овраг.
Следуя указаниям СНиП, параметры уклона дрены соотносятся с показателями движения сточных вод. Минимальный уклон дренажных труб диаметром 150-200 мм равняется 8-7 мм соответственно.
При использовании лотков для отведения воды, уклон устанавливается так, чтобы жидкость могла естественным образом самоочищаться. Наполняемость лотка шириной 20 и более миллиметров не должна превышать 80%.
Расчет угла наклона дренажа
Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.
Важно! Для каждой конкретной ситуации рассчитывается и подбирается свой оптимальный вариант дренажа.
Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:
- рельеф местности, на котором расположен земельный участок, степень перепадов высот;
- размер сечения трубы – чем рыхлее почва, тем больше диаметр;
- вид применяемых дрен, для песчаного грунта – с геотекстилем;
- глубину залегания дрен;
- тип почвенного слоя участка;
- координаты расположения подземных вод.
На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:
| Диаметр трубопровода в миллиметрах | Уклон в сантиметрах на метр длины |
| 50 | 3 |
| 110 | 2 |
| 160 | 0,8 |
| 200 | 0,7 |
Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.
Ливневые лотки.Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто. Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.
Уклон дренажной трубы на 1 метр
Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.
Важно! Эффективное отведение грунтовых вод за пределы участка гарантируют стандарты и нормативные документы: СНиП, ГОСТ, СанПин.
Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.
С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.
Правильный уклон водоотводной трубы.Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:
- механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
- гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.
Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.
Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.
По теме: 4 схемы дренажа участка: ошибки + как правильно
как рассчитать дренаж на склоне
Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?
Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.
В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.
Содержание статьи:
Конструктивные особенности дренажа
Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.
Рабочими элементами горизонтального дренажа могут выступать:
- трубчатые дрены;
- галерейные дрены;
- лотки и траншеи.
Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.
Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .
Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов
В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.
Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.
Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем
Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.
Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.
Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.
Галерея изображений
Фото из
Прокладка дренажной и канализационной трубы
Дренажная система вокруг фундамента дома
Смотровые колодцы канализационных систем
Прокладка дрен к поглощающему колодцу
Поверхностные и глубинные схемы
Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.
Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.
Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов
Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).
Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.
Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).
Исключить сооружение глубинного дренажа допустимо на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.
Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров
Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.
Практика монтажа таких схем часто указывает на распространенную ошибку – неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.
На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:
Расчёты и стандарты строительства дренажа
Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:
- размер диаметра трубопроводов;
- уровень закладки трубопроводов;
- значения уклона труб;
- плотность геотекстильного фильтра.
И подробнее о каждом пункте.
Величина #1 – расчётный диаметр трубопроводов
Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.
Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.
Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.
Величина #2 – глубина закладки системы
Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:
- Уровень промерзания грунта.
- Глубина заложения фундамента.
Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.
Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.
Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен
По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.
Величина #3 – уклон дренажных труб
Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.
При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.
Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.
На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.
Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка
Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.
Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.
Галерея изображений
Фото из
Формирование уклона — обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки
Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки
Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон
Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта
Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений
Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты
При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002
Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом
Дренажная труба с оболочкой из геотекстиля
Поглощающий колодец для ливневки и дренажа
Точечный дождеприемник ливневой канализации
Подключение дренажной трубы к поворотному колодцу
Поверхностный дренаж для осушения почвы
Траншея для дренажа в суглинистом грунте
Сооружение дренажа в песчаном пласте
Глубина ввода дренажных труб в коллектор
Величина #4 – необходимая плотность геотекстиля
Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).
Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.
Особенности монтажа дренажа на склоне
Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.
Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.
Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы
Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.
Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.
Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.
Схема и порядок устройства системы
Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.
В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.
В простом варианте делается это, примерно, так:
- На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
- На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
- Обе дрены соединяются перпендикулярными траншеями.
- От горизонтальной дрены нижнего уровня делают отвод в .
Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.
Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».
Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .
Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом
Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.
Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.
Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:
- уровень заглубления труб;
- уровень заглубления галерей;
- уровень заглубления скважин (если такие есть).
На эффективность защиты оказывают также влияние размеры контура.
Выводы и полезное видео по теме
Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.
Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.
Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.
Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.
Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.
Руководство по проектированию дренажей зданий и сооружений, Указание Москомархитектуры от 20 ноября 2000 года №48
РУКОВОДСТВО
по проектированию дренажей зданий и сооружений
1. РАЗРАБОТАНО ОАО
”Моспроект” (инж. Кискин Л.К., Чернышев Е.Н., Ковыляев В.М.).
2. Подготовлено к изданию
Управлением перспективного проектирования и нормативов
Москомархитектуры (инж. Ионин В.А., Щипанов Ю.Б.).
3. УТВЕРЖДЕНО И ВВЕДЕНО В
ДЕЙСТВИЕ указанием Москомархитектуры от 20.11.2000 N 48
Введение
До настоящего времени
проектные организации, осуществляющие проектирование дренажных
систем (далее дренажей) в г.Москве, руководствуются ”Временными
указаниями по проектированию дренажей в г.Москве (НМ-15-69)»,
разработанными в 1969 г. ”Моспроектом-1” и ”Мосинжпроектом».
За время практического
использования «Временных указаний» появились новые конструкции
дренажей, основанные на применении современных материалов, накоплен
как положительный, так и отрицательный опыт проектирования и
строительства дренажей, что обуславливает необходимость разработки
нового нормативного документа.
Область применения
”Руководство”
предназначено для использования при проектировании и строительстве
дренажей зданий, сооружений и каналов подземных коммуникаций,
расположенных в микрорайонах жилой застройки, а также для отдельно
стоящих зданий и сооружений.
”Руководство” не
распространяется на проектирование дорожных дренажей мелкого
заложения, транспортных и других сооружений специального
назначения, а также на временное водопонижение при производстве
строительных работ.
Общая часть
Для защиты заглубленных
частей зданий (подвалов, технических подполий, приямков и т.п.),
внутриквартальных коллекторов, коммуникационных каналов от
подтопления грунтовыми водами должны предусматриваться дренажи.
Конструкции дренажей и устройство гидроизоляции подземной части
зданий и сооружений должно выполняться в соответствии со СНиП 2.06.15-85, СНиП 2.02.01-83*, МГСН 2.07-97, ”Рекомендациями по
проектированию гидроизоляции подземных частей зданий и сооружений”,
разработанных ЦНИИПпромзданий в 1996 году, и требованиями
настоящего ”Руководства”.
Проектирование дренажей
следует выполнять на основании конкретных данных о
гидрогеологических условиях места строительства объекта, степени
агрессивности подземных вод к строительным конструкциям,
объемно-планировочных и конструктивных решений
защищаемых зданий и сооружений, а также функциональным назначением
этих помещений.
Противокапиллярная гидроизоляция в стенах и обмазочная или окрасочная изоляция вертикальных поверхностей стен, соприкасающихся с грунтом, должна предусматриваться во всех случаях независимо от устройства дренажей.
Устройство дренажей обязательно в случаях расположения:
полов подвалов, технических подполий, внутриквартальных коллекторов, каналов для коммуникаций и т.п. ниже расчетного уровня подземных вод или если превышение полов над расчетным уровнем подземных вод менее 50 см;
полов эксплуатируемых подвалов, внутриквартальных коллекторов, каналов для коммуникаций в глинистых и суглинистых грунтах независимо от наличия подземных вод;
полов подвалов, расположенных в зоне капиллярного увлажнения, когда в подвальных помещениях не допускается появления сырости;
полов технических подполий в глинистых и суглинистых грунтах при их заглублении более 1,3 м от планировочной поверхности земли независимо от наличия подземных вод;
полов технических подполий в глинистых и суглинистых грунтах при их заглублении менее 1,3 м от планировочной поверхности земли при расположении пола на фундаментной плите, а также в случаях, если с нагорной стороны к зданию подходят песчаные линзы или с нагорной стороны к зданию расположен тальвег.
Для исключения обводнения грунтов территорий и поступления воды к зданиям и сооружениям, кроме устройства дренажей, необходимо предусматривать:
нормативное уплотнение грунта при засыпке котлованов и траншей;
как правило, закрытые выпуски водостоков с кровли зданий;
водоотводящие открытые лотки сечением 15х15 см с продольным уклоном 1% при открытых выпусках водостока;
устройство отмосток у зданий шириной 100 см с активным поперечным уклоном от зданий 2% до дорог или лотков;
герметичную заделку отверстий в наружных стенах и фундаментах на вводах и выпусках инженерных сетей;
организованный поверхностный сток с территории проектируемого объекта, не ухудшающий отвод дождевых и талых вод с прилегающей территории.
В случаях, когда из-за низких отметок существующей поверхности земли не представляется возможным обеспечить отвод поверхностных вод или достигнуть требуемого понижения подземных вод, следует предусматривать подсыпку территории до необходимых отметок. При невозможности самотечного отвода дренажных вод от отдельных зданий и сооружений или группы зданий следует предусматривать устройство насосных станций перекачки дренажных вод.
Проектирование дренажей новых объектов следует выполнять с учетом существующих или ранее запроектированных дренажей прилегающих территорий.
При общем понижении уровня подземных вод на территории микрорайона отметки пониженного уровня подземных вод следует назначать на 0,5 м ниже полов подвалов, технических подполий, каналов для коммуникаций и других сооружений. В случае невозможности или нецелесообразности общего понижения уровня подземных вод должны предусматриваться местные дренажи для отдельных зданий и сооружений (или групп зданий).
Местные дренажи, как правило, должны устраиваться в случаях значительного заглубления подземных этажей отдельных зданий при невозможности самотечного удаления дренажных вод.
Типы дренажей
В
зависимости от расположения дренажа по отношению к водоупору
дренажи могут быть совершенного или несовершенного типа.
Дренаж совершенного типа
закладывается на водоупоре. Грунтовые воды поступают в дренаж
сверху и с боков. В соответствии с этими условиями дренаж
совершенного типа должен иметь дренирующую обсыпку сверху и с боков
(см. рис.1).
Дренаж несовершенного
типа закладывается выше водоупора. Грунтовые воды поступают в
дренажи со всех сторон, поэтому дренирующая обсыпка должна
выполняться замкнутой со всех сторон (см. рис.2).
Исходные данные для проектирования дренажей
Для составления проекта
дренажа необходимы следующие данные и материалы:
техническое заключение о
гидрогеологических условиях строительства;
план территории в
масштабе 1:500 с существующими и проектируемыми зданиями и
подземными сооружениями;
проект организации
рельефа;
планы и отметки полов
подвальных помещений и подполий зданий;
планы, разрезы и
развертки фундаментов зданий;
планы, продольные профили
и разрезы подземных каналов.
В
техническом заключении о гидрогеологических условиях строительства
должны быть даны характеристики подземных вод,
геолого-литологического строения участка и физико-механических
свойств грунтов.
В
разделе характеристики подземных вод должны быть указаны:
причины образования и
источники питания подземных вод;
режим подземных вод и
отметки появившегося, установившегося и расчетного уровней
подземных вод, а в необходимых случаях высота зоны капиллярного
увлажнения грунта;
данные химического
анализа и заключение об агрессивности подземных вод по отношению к
бетонам и растворам.
В
геолого-литологическом разделе дается общее описание строения
участка.
В
характеристике физико-механических свойств грунтов должны быть
указаны:
гранулометрический состав
песчаных грунтов;
коэффициенты фильтрации
песчаных грунтов и супесей;
коэффициенты пористости и
водоотдачи;
угол естественного откоса
и несущая способность грунтов.
К
заключению должны быть приложены основные геологические разрезы и
«колонки» грунтов по буровым скважинам, необходимые для составления
геологических разрезов по трассам дренажей.
При необходимости, в
сложных гидрогеологических условиях для проектов дренирования
кварталов и микрорайонов к техническому заключению должны быть
приложены карта гидроизогипс и карта распространения грунтов.
В
случае особых требований к устройству дренажа, вызываемых
специфическими условиями эксплуатации защищаемых помещений и
сооружений, эти требования должны быть изложены заказчиком в
качестве дополнительных исходных материалов для проектирования
дренажей.
Общие условия выбора системы дренажа
Система дренажа
выбирается в зависимости от характера защищаемого объекта и
гидрогеологических условий.
При проектировании новых
кварталов и микрорайонов на территориях с высоким уровнем подземных
вод должна быть разработана общая схема дренажей.
В
состав схемы дренажей входят системы дренажей, обеспечивающие общее
понижение уровня подземных вод на территории квартала
(микрорайона), и местные дренажи для защиты от подтопления
подземными водами отдельных сооружений.
К
дренажам, обеспечивающим общее понижение уровня грунтовых вод,
относятся дренажи:
головной или
береговой;
систематический.
К
местным дренажам относятся дренажи:
кольцевой;
пристенный;
пластовый.
К
местным дренажам относятся также дренажи, предназначенные для
защиты отдельных сооружений:
дренаж подземных
каналов;
дренаж приямков;
дорожный дренаж;
дренаж засыпаемых речек,
ручьев, логов и оврагов;
откосный и застенный
дренажи;
дренаж подземных частей
существующих зданий.
При благоприятных
условиях (в песчаных грунтах, а также в песчаных прослойках при
большой площади их распространения) местные дренажи могут
одновременно способствовать общему понижению уровня подземных
вод.
На территориях, где
подземные воды залегают в песчаных грунтах, следует применять
системы дренажей, обеспечивающие общее понижение уровня подземных
вод.
Местные дренажи в этом
случае следует применять для защиты от подтопления грунтовыми
водами отдельных особо заглубленных сооружений.
На территориях, где
подземные воды залегают в глинистых, суглинистых и других грунтах с
малой водоотдачей, необходимо устраивать местные дренажи.
Местные
”профилактические” дренажи нужно устраивать также при отсутствии
наблюдаемых подземных вод для защиты подземных сооружений,
располагаемых в глинистых и суглинистых грунтах.
На территориях со
слоистым строением водоносного пласта следует устраивать как общие
системы дренажей, так и местные дренажи.
Общие системы дренажа
следует устраивать для осушения обводненных песчаных прослоек, по
которым вода поступает на дренируемую территорию. В этой системе
могут быть использованы также отдельные местные дренажи, у которых
радиус депрессионной
кривой захватывает значительную площадь территории. Местные дренажи
необходимо устраивать для подземных сооружений, закладываемых на
участках, где водоносный пласт не полностью осушается общей
системой дренажа, а также в местах возможного появления
верховодки.
На застроенных
территориях, при строительстве отдельных зданий и сооружений,
нуждающихся в защите от подтопления грунтовыми водами, должны
устраиваться местные дренажи. При проектировании и строительстве
этих дренажей необходимо учитывать их влияние на соседние
существующие сооружения.
Головной дренаж
Для осушения территорий,
подтопляемых потоком подземных вод с областью питания,
расположенной вне этой территории, следует устраивать головной
дренаж (см. рис.3).
Головной дренаж нужно
закладывать по верхней, по отношению к подземному потоку, границе
дренируемой территории. Трассу дренажа назначают с учетом
размещения застройки и проводят, по возможности, в местах с более
высокими отметками водоупора.
Головной дренаж должен,
как правило, пересекать поток подземных вод по всей его ширине.
При длине головного
дренажа, меньшей ширины подземного потока, следует устраивать
дополнительные дрены по боковым границам дренируемой территории с
целью перехвата подземных вод, поступающих сбоку.
При неглубоком залегании
водоупора головной дренаж следует закладывать на поверхности
водоупора (с некоторым заглублением в него) с целью полного
перехвата подземных вод, как дренаж совершенного типа.
В
тех случаях, когда не представляется возможности заложить дренаж на
водоупоре, а по условиям дренирования требуется полностью
перехватить поток подземных вод, ниже дренажа устраивается экран из
водонепроницаемого шпунтового ряда, который должен быть опущен ниже
отметок водоупора.
При глубоком залегании
водоупора головной дренаж закладывают выше водоупора, как дренаж
несовершенного типа. В этом случае необходимо произвести расчет
депрессионной кривой. Если устройством одной линии головного
дренажа не достигается понижение уровня подземных вод до заданных
отметок, следует проложить вторую линию дренажа параллельно
головному дренажу. Расстояние между дренажами определяется
расчетом.
Если часть водоносного
пласта, расположенная над дренажом, состоит из песчаных грунтов с
коэффициентом фильтрации менее 5 м/сутки, нижняя часть траншеи
дренажа должна быть засыпана песком с коэффициентом фильтрации не
менее 5 м/сутки (см. рис.4).
Высота засыпки песком
составляет 0,6-0,7Н, где: Н — высота от низа траншеи дренажа до
непониженного расчетного уровня подземных вод.
При слоистом строении
части водоносного пласта, расположенного над дренажом, с
чередованием прослоек песка и суглинков, засыпка траншеи дренажа
песком с коэффициентом фильтрации не менее 5 м/сутки должна быть
произведена на 30 см выше непониженного расчетного уровня подземных
вод.
Засыпка песком может
производиться на всю ширину траншеи вертикальной или наклонной
призмой, толщиной не менее 30 см. Для головного дренажа
совершенного типа, когда водоносный пласт не имеет глинистых,
суглинистых и супесчаных прослоев, песчаную призму можно устраивать
только с одной стороны траншеи (со стороны притока воды).
Если головной дренаж
закладывается в толще сравнительно слабо водопроницаемых грунтов,
подстилаемых хорошо водопроницаемыми грунтами, следует устраивать
комбинированный дренаж, состоящий из горизонтальной дрены и
вертикальных самоизливающихся колодцев (см. рис.5).
Вертикальные колодцы
должны сообщаться своим основанием с водопроницаемыми грунтами
водоносного пласта, а верхней частью с внутренним слоем обсыпки
горизонтальной дрены.
Для осушения прибрежных
территорий, подтопляемых в связи с подпором горизонта воды в реках
и водохранилищах, следует устраивать береговой дренаж (см. рис.6),
где обозначения: МГ — меженный горизонт водоема, ГПВ — горизонт
подпертых вод водоема.
Береговой дренаж
прокладывается параллельно берегу водоема и закладывается ниже
нормально подпертого горизонта (НПГ) водоема на величину,
определяемую расчетом.
В
необходимых случаях головной и береговой дренажи могут применяться
в сочетании с другими системами дренажа.
Систематический дренаж
На территориях, где
грунтовые воды не имеют ясно выраженного направления потока, а
водоносный пласт сложен песчаными грунтами или имеет слоистое
строение с незамкнутыми песчаными
прослоями, следует устраивать систематический дренаж (см.
рис.7).
Расстояние между
дренами-осушителями систематического дренажа и глубина их заложения
определяются расчетом.
В
городских условиях систематический дренаж может устраиваться в
сочетании с местными дренажами. В этом случае при проектировании
отдельных дрен следует решать возможность их одновременного
использования в качестве местного дренажа, защищающего отдельные
сооружения и в качестве элементов систематического дренажа,
обеспечивающего общее понижение уровня грунтовых вод на дренируемой
территории.
При заложении дрен
систематического дренажа в толще грунта со слабой
водопроницаемостью, подстилаемого хорошо водопроницаемыми грунтами,
следует применять комбинированный дренаж, состоящий из
горизонтальных дрен с вертикальными, самоизливающимися колодцами
(см. рис.5).
На территориях,
подтопляемых потоком грунтовых вод, область питания которых
захватывает также и дренируемую территорию, следует применять
совместно головной и систематический дренаж.
Кольцевой дренаж
Для защиты от подтопления
грунтовыми водами подвальных помещений и подполий отдельно стоящих
зданий или группы зданий, при заложении их в водоносных песчаных
грунтах, следует устраивать кольцевые дренажи (см. рис.8).
Кольцевые дренажи следует
устраивать также для защиты особо загубленных подвалов в новых
кварталах и микрорайонах при недостаточной глубине понижения уровня
грунтовых вод общей системой дренажа территории.
При хорошей
водопроницаемости песчаных грунтов, а также при заложении дренажа
на водоупоре, можно устраивать общий кольцевой дренаж для группы
соседних зданий.
При ясно выраженном
одностороннем притоке грунтовых вод дренаж может быть устроен в
виде незамкнутого кольца по типу головного дренажа.
Кольцевой дренаж надо
закладывать ниже пола защищаемого сооружения на глубину,
определяемую расчетом.
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ |
Расчёт глубины установки и угла наклона строительного дренажа: как сделать
Владельцы загородных домов часто сталкиваются с проблемой подтопления участка. Она может быть вызвана разными факторами. Это обильные атмосферные осадки, талая вода весной, недостаточная пропускная способность почвы. Усугубляется ситуация, если на территории построены сооружения большой площади, уложено водонепроницаемое покрытие.
Только на первый взгляд кажется, что излишняя влага на участке не способна вызвать серьёзные проблемы. Но на самом же деле вода, которая задерживается и своевременно не уходит в землю, значительно сокращает срок службы дома и других хозяйственных построек. Основные неприятности, вызванные излишней влагой на участке:
- подтапливание фундамента;
- гниение корневых систем растений;
- сокращение срока службы огорожи на фундаменте;
- образование болота на участке.
Глубина залегания дренажных труб
Одним из основных параметров, которые должны учитываться при прокладке дренажных каналов, это глубина заложения дренажа. Чем глубже траншеи и колодец, тем больше усилий понадобится. Есть два варианта выполнения дренажной системы: поверхностный и глубинный. В первом случае глубина, на которой залегают каналы — 30-40 см. Во втором случае придётся рыть глубокие траншеи, в которые укладываются канализационные трубы.
При расчёте глубины дренажа на участке следует основываться на таких параметрах:
- уровень промерзания грунта;
- глубина, на которой уложен фундамент основной постройки (дома).
Глубина залегания дренажных труб
Обратите внимание! Уровень промерзания грунта неодинаковый в разных регионах. Чтобы определить это значение для вашей местности, следует попросить информацию в строительной компании.
По глубине промерзания
Если трубопровод проложить выше уровня промерзания грунта, зимой он замёрзнет, а во время паводка не сможет выполнять свою работу. Чтобы проведанные усилия не были напрасными, нужно укладывать трубы ниже уровня промерзания грунта, или же позаботиться о качественном утеплении элементов дренажной системы.
Глубина промерзания грунта зависит от характера почвы, от толщины снежного покрова, диаметра труб, которые применяются для обустройства дренажной системы. Чтобы рассчитать, на какой глубине делать дренаж, следует от глубины промерзания грунта в данной местности отнять значение диаметра трубы плюс 100мм.
По глубине фундамента
Основной вред, который причиняют талые воды и атмосферные осадки — это подмывания фундамента, поэтому при расчёте глубины залегания дренажных труб следует принять во внимание то, на какой глубине уложено основание.
Дренажные трубы
Фундаменту грозят не только поверхностные, но и грунтовые воды, уровень которых поднимается во время паводка весной. Чтобы избежать негативного влияния влаги на основание, следует укладывать дренажные трубы на глубину, равную глубине заложения фундамента плюс 50 см.
Расчёт угла наклона дренажа
Виды уклона дренажных труб
Дренажная система — безнапорная, поэтому для качественного её функционирования следует обеспечить трубопроводу правильный уклон. Основным критерием для определения уклона трубы является её диаметр. При выборе элементов для устройства дренажной системы не стоит отдавать предпочтение трубам большого диаметра, так как это способствует быстрому уходу стоков и заилению стенок. В таких условиях дренаж будет быстро засоряться и часто требовать прочистки, а это лишние финансовые затраты и усилия.
Обратите внимание! Основным помощником в решении вопроса, как рассчитать дренаж, его уклон, глубину, длину каналов являются нормативные документы, такие как СНиП, ГОСТ, СанПин.
Чтобы правильно рассчитать уклон дренажа, следует принять во внимание такие сведения:
- диаметр дренажных труб;
- какой тип отвода вод используется;
- какой материал применялся для покрытия участка.
Необходимый уклон трубопровода согласно нормативной документации
Очень важно правильно выполнить уклон при установке дренажной системы закрытого типа. Если угол уклона будет чересчур большим, трубы будут быстро засариваться, если же он недостаточен, система будет отводить воды медленно. Если внутренний диаметр труб превышает 200 мм, они должны располагаться под уклоном 0,007. При использовании труб с диаметром 150 мм уклон не может быть меньше 0,008.
Совестный подход к выполнению расчётов глубины и уровня уклона дренажных труб — залог качественного, эффективного и долговечного функционирования системы. Обратитесь к профессионалу за помощью в проведении расчётов, чтобы избежать технологических ошибок при проведении монтажных работ.
Вас могут заинтересовать:
