Простейший пробник для проверки полевых транзисторов (Полевых Мышей.)

В данной статье будет представлена, на мой взгляд, самая простейшая, но не менее эффективная схема Полевых Мышей (полевых транзисторов). Эта схема я думаю, по праву займет одно из своих лидирующих месть в интернете, по простоте и надежности сборки. Так как ни мотать, ни сгорать тут просто нечему… Количество деталей минимум. Причем схема не критична к номиналам деталей… И может быть собрана практически из хлама, при этом не теряя свою работоспособность…

Многие скажут, зачем какой то-  пробник для транзисторов? Если все можно проверить обычным мультимитром… И в какой то степени они будут правы… Что бы собрать пробник надо минимум иметь паяльник и тестер… Для проверке все тех же диодов и резисторов. Соответственно ,что если есть тестер то пробник не нужен. И да и нет. Тестером (мультимитром) конечно можно проверить полевой транзистор (полевую мышь) на работоспособность… Но мне кажется это сделать намного сложнее чем проверить ту же полевую мышь пробником… Не буду объяснять в данной статье как работает полевая мышь (полевой транзистор). Так, как для специалиста это все давно известно, и не интересно, а для новичка всё сложно и замудрено. Так что было решено обойтись без занудных объяснений принципа работы полевой мыши (полевого транзистора).

Итак, схема пробника, и как им проверить полевую мышь (полевой транзистор) на живучесть.



Собираем данную схему, хоть на печатной плате (печатка прилагается в конце статьи). Хоть навесным монтажом. Номиналы резисторов могут отличатся примерно на 25% в любую сторону.

Кнопка любая без фиксации.

Светодиод можно поставить хоть биполярный, двухцветный, хоть два встречно параллельных. Либо даже просто один. Если вы планируете проверять транзисторы только одной структуры.. Только N канального типа или только P канального типа.

Схема собрана для полевых мышей N канального типа. При проверке транзисторов P канального типа придется поменять полярность питания схемы. Поэтому в схему был добавлен еще один встречный светодиод, параллельно первому.. В случае если понадобится проверить полевую мышь (полевой транзистор) P канального типа.

Многие наверно заметят сразу, что в схеме отсутствует переключатель полярности питания.

Это сделано по нескольким причинам.

1 Такого подходящего переключателя не оказалось в наличии.

2 Просто, чтобы не запутаться в каком положении должен находиться переключатель при проверки соответствующего транзистора. Мне чаще попадают транзисторы  N канальные, чем  P канальные. Поэтому при необходимости мне не сложно просто поменять проводки местами. Для проверки P канальных полевых мышей (полевых транзисторов).

3 Просто для упрощения и удешевления схемы.



Как схема работает? Как проверять полевых мышей на живучесть?

Собираем схему и подключаем транзистор (полевую мышу) К соответствующим клеммам схемы (сток, исток, затвор).



Ничего не нажимая, подключаем питание. Если светодиод не горит уже хорошо.

Идем дальше. Нажимаем на кнопку. Светодиод должен загореться. Что свидетельствует о целостности полевого транзистора (значит полевая мышь жива и здорова).



Если же при правильном подключении транзистора к пробнику ,подаче питания и НЕ нажатой кнопки светодиод загорится… Значит транзистор пробит.

Соответственно если при нажатой кнопке светодиод НЕ горит. Значит транзистор в обрыве.

Вот и вся хитрость. Всё гениально просто. Удачи.



P/S. Почему в статье полевой транзистор, называю полевой мышью? Всё очень просто. Вы когда ни будь встречали в поле транзисторы? Ну так.. Просто. Они там живут, или растут? Думаю, что нет. А  вот полевые мыши есть… И тут они наиболее уместны, чем полевые транзисторы.

И почему вас удивляет сравнение полевого транзистора с полевой мышью? Ведь есть же, например сайт радиокот или радиоскот. И многие другие сайты с подобными названиями.. Которые на прямую никакого отношения к живности не имеют… Так что.

Так же считаю, что вполне можно назвать биполярный транзистор, например полярным белым медведем….

И еще хочу выразить огромную благодарность автору этой схемы пробника В. Гончарук.



Скачать



cxema.org — Пробник для проверки полевых транзисторов

Пробник для проверки полевых транзисторов

Привет всем тем кто читает эту статью, в ней я хочу рассказать вам про пробник для маломощных полевых транзисторов. Этим пробником можно проверять, транзисторы серии КП103, КП302 и другие. Вот схема самого пробника.

Смотря на схему, можно видеть, что в пробнике нет дефицитных деталей, все детали можно найти на чердаке. Этот пробник сможет собрать даже начинающий радиолюбитель, тут ни чего сложного нет. Ну чтож, приступим к сборке. Для этого пробника, я не делал печатной платы, я спаял его навесным монтажом, на макетной плате. Вот фото.

После сборки, нужно убедится в работоспособности, к устройству нужно подключить несколько заведомо рабочих транзисторов различных типов. Так теперь про настройку устройства, нужно подобрать резистор R3 такого сопротивления, чтобы напряжение на коллекторе транзистора, было 2-3 вольта.Транзистор КТ315, можно заменить на КТ312. Теперь самое главное, как же проверять полевые транзисторы этим пробником. Тут все просто, когда подаем питание, то светодиод горит непрерывно, а когда вставляем полевой транзистор, то светодиод начинает мигать с некоторой частотой. Питание пробника с 3,7 до 12 вольт. Ну вот и все, остальное посмотрите в видео.

DIY Electronic.

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Прибор для проверки мощных IGBT и MOSFET транзисторов (n-канал)

Необходимость в таком приборе возникает каждый раз при ремонте сварочного инвертора – необходимо проверить мощный IGBT или MOSFET транзистор на предмет исправности, либо подобрать к исправному транзистору пару, либо при покупке новых транзисторов, убедиться, что это не «перемаркер». Эта тема неоднократно поднималась на множестве форумов, но так и не найдя готового (испытанного) или кем то сконструированного прибора, решил изготовить его самостоятельно.
Идея состоит в том, что необходимо иметь какую-то базу данных различных типов транзисторов, с которой сравнивать характеристики испытываемого транзистора, и если характеристики укладываются в определенные рамки, то его можно считать исправным. Все это делать по какой-то упрощенной методике и простым оборудованием. Необходимую базу данных придется собирать конечно же самому, но это все решаемо.

Прибор позволяет:
 — определить исправность (неисправность) транзистора
 — определить напряжение на затворе, необходимое для полного открытия транзистора
 — определить относительное падение напряжения на К-Э выводах открытого транзистора
 — определить относительную емкость затвора транзистора, даже в одной партии транзисторов есть разброс и его косвенно можно увидеть
 — подобрать несколько транзисторов с одинаковыми параметрами

Содержание / Contents

Принципиальная схема прибора представлена на рисунке.

Он состоит из источника питания 16В постоянного тока, цифрового милливольтметра 0-1В, стабилизатора напряжения +5В на LM7805 для питания этого милливольтметра и питания «световых часов» — мигающего светодиода LD1, cтабилизатора тока на лампе – для питания испытуемого транзистора, стабилизатора тока на LM317 — для создания регулируемого напряжения (при стабильном токе) на затворе испытуемого транзистора при помощи переменного резистора, и двух кнопок для открытия и закрытия транзистора.

Прибор очень прост по устройству и собран из общедоступных деталей. У меня в наличии был какой-то трансформатор с габаритной мощностью около 40Вт и напряжением на вторичной обмотке 12В. При желании, и в случае необходимости прибор можно питать от АКБ 12В / 0,6 Ач (например). Так же был в наличии китайский цифровой вольтметр-показометр с пределом измерения 0-1 В.

Я решил использовать питание от сети 220В, т.к на рынок для покупок с прибором не сильно пойдешь, да и сеть все же стабильнее, чем «севший» АКБ. Но… дело вкуса.

Далее, изучая и адаптируя вольтметр, обнаружил интересную его особенность, если на его клеммы L0 и HI подать напряжение, превышающее его верхний порог измерения (1В), то табло просто тухнет и он ничего не показывает, но стоит снизить напряжение и все возвращается к нормальной индикации (это все при постоянном питании +5В между клеммами 0V и 5V). Я решил использовать эту особенность. Думаю, что очень многие цифровые «показометры» имеют такую же особенность. Взять, к примеру, любой китайский цифровой тестер, если в режиме 20В на него подать 200В, то ничего страшного не произойдет, он лишь только высветит «1» и все. Такие табло, подобные моему сейчас есть в продаже.
Возможные варианты цифровых вольтметров 0-2 Вольта с доставкой.

Дальше расскажу о четырех интересных моментах по схеме и ее работе:
1. Применение лампы накаливания в цепи коллектора испытуемого транзистора обусловлено стремлением (первоначально было такое желание) визуально видеть, что транзистор ОТКРЫЛСЯ. Кроме того, лампа выполняет здесь еще 2 функции, это защита схемы при подключении «пробитого» транзистора и некоторая стабилизация тока (54-58 mA), протекающего через транзистор при изменении сети от 200 до 240В. Но «особенность» моего вольтметра позволила первую функцию игнорировать, при этом даже выиграв в точности измерений, но об этом позже…
2. Применение стабилизатора тока на LM317 позволило НЕ сжечь случайно переменный резистор (когда он в верхнем по схеме положении) и случайно нажатых двух кнопках одновременно, или при испытании «пробитого» транзистора. Величина ограниченного тока в этой цепи даже при коротком замыкании равна 12 mA.
3. Применение 4 шт диодов IN4148 в цепи затвора испытуемого транзистора для медленного разряда емкости затвора транзистора, когда напряжение на его затворе уже снято, а транзистор находится еще в открытом состоянии. Они имеют какой-то ничтожный ток утечки, которым и разряжается емкость.
4. Применение «моргающего» светодиода в качестве измерителя времени (световые часы) при разряде емкости затвора.
Из всего вышесказанного становится абсолютно понятно, как все работает, но об этом чуть позже более подробно… Далее был приобретен корпус и все эти комплектующие расположены внутри.

Внешне получилось даже не плохо, за исключением того, что не умею я пока рисовать шкалы и надписи на компьютере, но… В качестве гнезд для испытуемых транзисторов замечательно подошли остатки каких то разъемов. Одновременно был изготовлен выносной кабель для транзисторов с «корявыми» ногами, которые не влезут в разъем.

Ну и вот так это выглядит в работе:

1. Включаем прибор в сеть, при этом начинает моргать светодиод, «показометр» не светится
2. Подключаем испытуемый транзистор (как на фото выше)
3. Устанавливаем ручку регулятора напряжения на затворе в крайнее левое положение (против часовой стрелки)
4. Нажимаем на кнопку «Откр» и одновременно потихоньку прибавляем регулятор напряжения по часовой стрелке до момента зажигания «показометра»
5. Останавливаемся, отпускаем кнопку «Откр», снимаем показания с регулятора и записываем. Это есть напряжение открытия.
6. Поворачиваем регулятор до упора по часовой стрелке
7. Нажимаем кнопку «Откр», зажжется «показометр», снимаем с него показания и записываем. Это есть напряжение К-Э на открытом транзисторе
8. Возможно, что за время, потраченное на записи, транзистор уже закрылся, тогда открываем его еще раз кнопкой, и после этого отпускаем кнопку «Откр» и нажимаем кнопку «Закр» — транзистор должен закрыться и «показометр» соответственно потухнуть. Это есть проверка целостности транзистора – открывается и закрывается
9. Опять открываем транзистор кнопкой «Откр» (регулятор напряжения в максимуме) и, дождавшись ранее записанных показаний, отпускаем кнопку «Откр» одновременно начиная подсчитывать количество вспышек (морганий) светодиода
10. Дождавшись потухания «показометра» записываем количество вспышек светодиода. Это и есть относительное время разряда емкости затвора транзистора или время закрытия (до увеличения падения напряжения на закрывающемся транзисторе более чем 1В). Чем это время (количество) больше, тем соответственно емкость затвора больше.

Дальше проверяем все имеющиеся транзисторы, и все данные сводим в таблицу.
Именно из этой таблицы и происходит сравнительный анализ транзисторов – фирменные они или «перемаркеры», соответствуют своим характеристикам или нет.

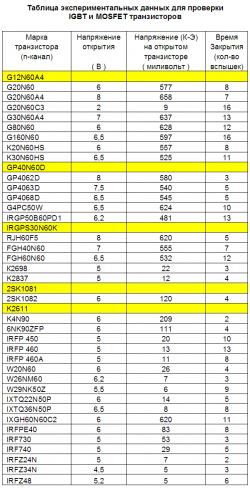

Ниже приведена таблица, которая получилась у меня. Желтым выделены транзисторы, которых не оказалось в наличии, но я ими точно когда то пользовался, поэтому оставил их на будущее. Безусловно, в ней представлены не все транзисторы, которые проходили через мои руки, кое что просто не записал, хотя пишу вроде всегда. Безусловно у кого то при повторении этого прибора может получиться таблица с несколько иными цифрами, это возможно, т.к цифры зависят от многих вещей: от имеющейся лампочки или трансформатора или АКБ, например.

Из таблицы видно, чем отличаются, транзисторы, например G30N60A4 от GP4068D. Отличаются временем закрытия. Оба транзистора применяются в одном и том же аппарате – Телвин, Техника 164, только первые применялись немного раньше (года 3, 4 назад), а вторые применяются сейчас. Да и остальные характеристики по ДАТАШИТ у них приблизительно одинаковы. А в данной ситуации все наглядно видно – все налицо.

Кроме того, если у Вас получилась табличка всего из 3-4 или 5 типов транзисторов, и остальных просто нет в наличии, то можно, наверное, посчитать коэффициент «согласованности» ваших цифр с моей таблицей и, используя его, продолжить свою таблицу, используя цифры из моей таблицы. Думаю, что зависимость «согласованности“ в этой ситуации будет линейной. Для первого времени, наверное хватит, а потом подкорректируете свою таблицу со временем.
На этот прибор я потратил около 3 дней, один из которых покупал некоторую мелочевку, корпус и еще один на настройку и отладку. Остальное работа.

Безусловно, в приборе возможны варианты исполнения: например применение более дешевого стрелочного милливольтметра (необходимо подумать об ограничении хода стрелки вправо при закрытом транзисторе), использовании вместо лампочки еще одного стабилизатора на LM317, применении АКБ, установить дополнительно переключатель для проверки транзисторов с p-каналом и т.д. Но принцип при этом в приборе не изменится.

Еще раз повторюсь, прибор не измеряет величин (цифр) указанных в ДАТАШИТАХ, он делает почти то же самое, но в относительных единицах, сравнивая один образец с другим. Прибор не измеряет характеристик в динамическом режиме, это только статика, как обычным тестером. Но и тестером не все транзисторы поддаются проверке, да и не все параметры можно увидеть. На таких я обычно ставлю маркером знак вопроса «?»

Можно соорудить и проверку в динамике, поставить маленький ШИМ на К176 серии, или что-то подобное.
Но прибор вообще простой и бюджетный, а главное, он привязывает всех испытуемых к одним рамкам.

Камрад, смотри полезняхи!

Сергей (s237)

Украина, Киев

Меня зовут Сергей, проживаю в Киеве, возраст 46 лет. Имею свой автомобиль, свой паяльник, и даже, свое рабочее место на кухне, где ваяю что либо интересное.

Люблю качественную музыку на качественном оборудовании. У меня есть древненький Техникс, на нем все и звучит. Женат, есть взрослые дети.

Бывший военный. Работаю мастером по ремонту и регулировке сварочного, в том числе инверторного, оборудования, стабилизаторов напряжения и многого другого, где присутствует электроника.

Достижений особых не имею, кроме того, что стараюсь быть методичным, последовательным и, по возможности, доводить начатое до конца. Пришел к Вам нетолько взять, но и по возможности — дать, обсудить, поговорить. Вот кратко и все.



ПРОБНИК ПОЛЕВЫХ ТРАНЗИСТОРОВ

В радиолюбительских конструкциях все чаще встречаются полевые транзисторы (ПТ), особенно в схемах УКВ аппаратуры. Но многие отказываются от их сборки, хотя схемы простые, проверенные временем, так как в них применяются ПТ к которым предъявляются особые требования по описанию схем. В журналах и интернете описано много приборов и испытателей ПТ (5,6), но они сложны, ведь в домашних условиях сложно измерить основные параметры ПТ. Приборы для испытания ПТ очень дороги и покупать их ради подбора двух, трех ПТ нет смысла.   Схема испытателя для полевых транзисторов (уменьшенная)    В домашних условиях возможно измерить, приблизительно, основные параметры ПТ и подобрать их. Для этого необходимо иметь как минимум два прибора, одним из которых измеряют ток, а другим напряжение, и два источника питания. Собрав схему (1, 2) вначале необходимо резистором R1 установить нулевое напряжение на затворе VT1, движок R1 в нижнем положение резистором R2 установить напряжение сток-исток Uси VT1 по справочнику, для проверяемого транзистора, обычно 10-12 вольт. Затем подключают прибор PA2, переведенный в режим измерения тока, в цепь стока и снимают показание, Iс.нач это начальный ток стока, его еще называют током насыщения ПТ при заданном напряжение сток-исток и нулевом напряжение затвор-исток. Затем медленно перемещая движок R1 за показанием PA2 и как только ток упадет практически до нуля (10-20 мкА) измерить напряжение между затвором и истоком, данное напряжение будет напряжением отсечки Uотс..    Чтобы измерить крутизну характеристики SмА/В ПТ нужно снова устанавливают нулевое напряжение Uзи резистором R1, PA2 покажет Iс.нач. Резистором R1 так же медленно увеличивают напряжение Uзи до одного вольта по PA1, для упрощения расчета, PA2 покажет меньший ток Ic.измер. Если теперь разность двух показаний PA2 разделить на напряжение Uзи получившийся результат будет соответствовать крутизне характеристики:     SмА/В=Iс.нач — Iс.измер/Uзи.    Так проверяются транзисторы с управляющим с p-n переходом и каналом p-типа, для ПТ n-типа нужно поменять полярность включения Uпит на обратное.    Существуют также полевые транзисторы с изолированным затвором. Существуют две разновидности МДП-транзисторов с индуцированным и со встроенным каналами.    Транзисторы первого типа можно использовать только в режиме обогащения. Транзисторы второго типа могут работать как в режиме обеднения, так и в режиме обогащения канала. Поэтому полевые транзисторы с изолированным затвором часто называют МДП-транзисторами или МОП-транзисторами (металл — оксид- полупроводник).    В МОП-транзисторах с индуцированным каналом проводящий канал между сильнолегированными областями истока и стока и, следовательно, заметный ток стока появляются только при определенной полярности и при определенном значении напряжения на затворе относительно истока (отрицательного при р-канале и положительного при n-канале). Это напряжение называют пороговым (Uпор). Так как появление и рост проводимости индуцированного канала связаны с обогащением его основными носителями заряда, эти транзисторы могут работать только в режиме обогащения.    В МОП — транзисторах со встроенным каналом проводящий канал, изготавливается технологическим путем, образуется при напряжении на затворе равном нулю. Током стока можно управлять, изменяя значение и полярность напряжения между затвором и истоком. При некотором положительном напряжении затвор — исток транзистора с р — каналом или отрицательном напряжении транзистора с n -каналом ток в цепи стока прекращается. Это напряжение называют напряжением отсечки (Uотс ). МОП — транзистор со встроенным каналом может работать как в режиме обогащения, так и в режиме обеднения канала основными носителями заряда.    Работа МОП-транзистора с индуцированным p-каналом. При отсутствии смещения (Uзи = 0; Uси = 0) приповерхностный слой полупроводника обычно обогащен электронами. Это объясняется наличием положительно заряженных ионов в пленке диэлектрика, что является следствием предшествующего окисления кремния и фотолитографической его обработки.    Напряжение на затворе, при котором индуцируется канал, называют пороговым напряжением Unoр. Так как канал возникает постепенно, по мере увеличения напряжения на затворе, то для исключения неоднозначности в его определении обычно задается определенное значение тока стока, при превышении которого считается, что потенциал затвора достиг порогового напряжения Unop.    В транзисторах с встроенным каналом ток в цепи стока будет протекать и при нулевом напряжении на затворе. Для прекращения его необходимо к затвору приложить положительное напряжение (при структуре с каналом p-типа), равное или большее напряжения отсечки Uотc.    При приложении отрицательного напряжения канал расширяется и ток увеличивается. Таким образом, МДП-транзисторы с встроенными каналами работают как в режиме обеднения, так и в режиме обогащения.    Иногда в структуре полевого МОП транзистора между истоком и стоком присутствует встроенный диод. На работу транзистора диод не влияет, поскольку в схему он включен в обратном направлении. В последних поколениях мощных МОП-транзисторов встроенный диод используется для защиты транзистора.    Основными параметрами полевых транзисторов считаются;  1. Начальный ток стока Iс.нач — ток стока при напряжении между затвором и истоком, равном нулю. Измеряют при заданном для транзистора данного типа значении постоянного напряжения Uси.  2. Остаточный ток стока Iс.ост — ток стока при напряжении между затвором и истоком, превышающем напряжение отсечки.  3. Ток утечки затвора Iз.ут — ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой.  4. Обратный ток перехода затвор — сток Iзс.о — ток, протекающий в цепи затвор — сток при заданном обратном напряжении между затвором и стоком и разомкнутыми остальными выводами.  5. Обратный ток перехода затвор — исток Iзи.о — ток, протекающий в цепи затвор — исток при заданном обратном напряжении между затвором и истоком и разомкнутыми остальными выводами.  6. Напряжение отсечки Uотс — напряжение между затвором и истоком транзистора с р-n переходом или изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения (обычно 10 мкА).  7. Пороговое напряжение полевого транзистора Uпор — напряжение между затвором и истоком транзистора с изолированным затвором, работающего в режиме обогащения, при котором ток стока достигает заданного низкого значения (обычно 10 мкА).  8. Крутизна характеристик полевого транзистора S — отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком.    Для этих измерений необходимо ввести еще и переключатель полярности напряжения между затвором и истоком. Комутируя этим переключателем полярность подаваемую на затвор проверяемого транзистора измеряют параметры ПТ. Процедура довольно долгая, а как быть если в наличие только один тестер. И в этом случае возможно проверить полевой транзистор, процесс проверки тот же что и описан выше, но только еще более длительный, так как нужно будет сделать очень много переключений и других операций. Такой способ для проверки и подборки ПТ не пригоден при покупке в магазинах и радиорынках.    Как известно собрать вольтметр постоянного тока намного проще чем миллиамперметр, имея одну и туже головку, а комбинированные приборы есть у каждого радиолюбителя, даже у начинающих. Собрав прибор по схеме приведенной на рисунке, можно значительно облегчить процедуру проверки ПТ во много раз. Данный прибор могут сделать даже начинающие радиолюбители не имеющие опыта работы с ПТ. Прибор питается от 9 вольт от стабилизированного преобразователя напряжения собранной по схеме из журнала Радио (3).    Принцип измерений параметров ПТ. Установив переключатели SA1-SA3, SB2 в нужное полжения, в зависимости от типа и канала проверяемого ПТ, подключают любой тестер, стрелочный или цифровой (предпочтительней), в гнезда XS1, XS2, переведенном в режим измерения постоянного тока, к гнездам XS3 подключить в соответствие с цоколем ПТ и включают прибор переключателем SA4.    Все компоненты прибора установлены в подходящий корпус, размер которого зависит от размеров компонентов и примененной головки PA1. На лицевой стороне расположены PA1, SA1-SA3, XS1-XS2, R1, R2 с соответствующими надписями обозначающими функции. Преобразователь установлен в корпусе прибора, из которого выведен разъем для подключения к батарейке GB1. Детали пробника    PA1 — микроамперметр типа М4200 с током 300 мкА, со шкалой на 15 В, возможно использовать другие, от его габаритов завесит размер корпуса, при подборе R3, R4 при настройке, R1, R2 — СП4-1, СПО-1 сопротивлением от 4,7 кОм до 47 кОм, R3, R4 — МЛТ-0,25, С2-23 и другие. Переключатели SA1 — 3П12НПМ, 12П3Н ,ПГ2, ПГ3, П2К, SB1 — П2К. Тумблеры SA2 — SA4 — МТ-1, П1Т-1-1 и другие.    Трансформатор ТР1 в преобразователе выполнен в ферритовом броневом магнитопроводе внешним диаметром 30 и высотой 18 мм. Обмотка I содержит 17 витков провода ПЭЛ 1,0, обмотка II — 2х40 витков провода ПЭЛ 0,23. Возможно использовать другой сердечник с соответствующим перерасчетом.    Транзисторы VT1 — КТ315, КТ3102, VT2, VT3 — КТ801А, КТ801Б, VT4 — КТ805Б и другие, диоды VD1, VD2 — КД522, КД521, VD4-VD7 — КД105, КД208, КД209 или диодный мост КЦ407, микросхема DD1 — К555ЛН1, К155ЛН1.    В качестве XS3 используется кроватка для микросхем установленная на печатной плате и распаянная под тип ПТ (расположение выводов) для того чтобы не загибать выводы ПТ или другой разъем распаянный соответствующим образом. Монтаж объемный. На дно (задняя крышка) установлена плата преобразователя. Настройка испытателя полевых транзисторов    Налаживание прибора практически не требуется. Правильно собранный преобразователь, из исправных деталей, начинает работать сразу, выходное напряжение 15 В устанавливают подстроечным резистором R4 контролируя напряжение вольтметром.    Затем движки резисторов R1, R2 устанавливают в нижнее по схеме положение, что соответствует нулевым напряжениям. Переключатель SA3 переводят в положение 1,5 В, а SA2 в положение Uзи. Подключив контрольный вольтметр к движку R1 перемещают его контролируя показание PA1 по контрольному вольтметру и если оно отличается подбирают сопротивление резистора R3. После подбора резистора R3 переключают SA3 в положение 15 В и далее перемещают движок R3 контролируя напряжение и если оно также не соответствует подбирают R4. Таким образом настраивают внутренний вольтметр прибора. После всех настроек закрывают заднюю крышку, прибор готов к работе.    Как показывает практика, для радиолюбителя важны следующие положения:    1. Проверить исправность ПТ. Для этого обычно достаточно убедиться, что параметры его стабильны, не «плывут» и находятся в пределах справочных данных.    2. Выбрать по определенным характеристикам из имеющихся у радиолюбителя всего нескольких экземпляров ПТ те, что больше подходят для применения в собираемой схеме. Обычно здесь работает качественный принцип «больше — меньше».    Например, нужен полевой транзистор с большей S или меньшим напряжением отсечки. И из нескольких экземпляров выбирают тот, у которого лучше (больше или меньше) выбранный показател. Таким образом, высокая точность измеряемых параметров на практике часто не столь важна, как можно было бы думать. Тем не менее, предлагаемый прибор позволяет с достаточно высокой точностью проверить работоспособность и важнейшие характеристики ПТ. Работа с прибором    Перед включением прибора переключателем SA1 устанавливают тип канала, SB2 устанавливают в обогащенный режим, резисторы R1, R2 устанавливают в нулевые положения, подключают к гнездам XS1 и XS2 тестер переведенный в режим для измерения тока на предел который указан в справочнике для данного ПТ, цифровой тестер с автоматическим изменением предела предпочтителен так как не нужно будет переключать пределы при измерениях. Переводят SA2 в положение Uси, а SA3 в положение 15 В.     Вставляют полевой транзистор в разъем XS3 в соответствие с цоколем проверяемого ПТ. Включив прибор резистором R2 устанавливают напряжение сток-исток Uси указанное в справочнике для данного транзистора. Переводят SA2 в положение Uзи, а SA3 в 1,5 В. Нажимают кнопку SB1 «Измер.» при этом тестер PA2 покажет какое то значение, например 0,8 мА на пределе 1 мА, это значение указывает начальный ток стока Iс.нач. Записывают это значение для данного ПТ. Затем медленно перемещают движок R1 «Uзи» контролируя при этом напряжение на затворе по PA1, напряжение Uзи увеличивают до тех пор пока ток стока Iс измеряемый тестером PA2 не уменьшится до минимального заданного как правило 10-20 мкА, переключая PA2 на пределы ниже. Как только ток уменьшится до заданного значения, снимают показание с PA1 (например 0,9 В), это напряжение является напряжением отсечки ПТ Uотс., его так же записывают.    Для измерения крутизну характеристики SмА/В устанавливают тестер PA2 на тот предел который был установлен первоначально для данного транзистора и уменьшают Uзи до нуля, PA2 покажет Iс.нач. Резистором R1 медленно увеличивают Uзи до 1 В по PA1, PA2 покажет меньший ток Iс.измер. Если теперь вычесть из Iс.нач Iс.измер это и будет соответствовать численному значению крутизны характеристики SмА/В ПТ. Цифровой тестер с автоматическим изменением пределов предпочтительнее.    Таким образом можно будет подобрать ПТ с близкими параметрами из одной партии с одинаковыми или разными буквенными индексами, ведь разные индексы указывают лишь на разброс параметров ПТ, так КП303А имеют Uотс. — 0,3-3,0 В, SмА/В — 1-4, а КП303В Uотс. — 1,0 — 4,0 В, SмА/В — 2-4, но некоторые ПТ с разными индексами могут иметь одинаковые значения при заданом напряжение сток-исток Uси. что не мало важно при подборке ПТ.    Измерение параметров полевых транзисторов МОП-типа с встроенным каналом, режим обеднения. Переключателем SA1 устанавливают тип канала, SB2 устанавливают в режим обеднения, резисторы R1, R2 устанавливают в нулевые положения, подключают к гнездам XS1 и XS2 тестер переведенный в режим для измерения тока на предел который указан в справочнике для данного ПТ. Переводят SA2 в положение Uси, а SA3 в положение 15 В. Вставляют ПТ в разъем XS3 в соответствие с цоколем проверяемого ПТ. У двузатворных или с подложкой ПТ второй затвор, подложку подключают к контакту корпус «К» разъема XS3. Резистором R2 устанавливают напряжение сток-исток Uси указанное в справочнике для данного транзистора. Затем переводят SA2 в положение Uзи, а SA3 в положение 1,5 В. PA2 переводят в режим измерения минимального тока. Включив прибор нажимают кнопку SB1, микроамперметр PA2 покажет какой-то ток это и будет начальный ток стока Iс.нач.    При увеличение напряжения Uзи ток стока Iс будет уменьшатся и при определенном значение станет минимальным около 10 мкА, снятое показания с РА2 будет напряжением отсечки Uотс.    Для проверки транзистора в режиме обогащения переключатель SB2 переводят в положение «Обогащения» и увеличивают напряжение на затворе Uзи при этом ток стока Iс будет увеличиваться.    Как было сказано выше, МОП-транзисторы с индуцированным каналом могут работать только в режиме обогащения. Измерение параметров полевых транзисторов МОП-типа с индуцированным каналом. Переключателем SA1 устанавливают тип канала, SB2 устанавливают в режим обогащения, резисторы R1, R2 устанавливают в нулевые положения, подключают к гнездам XS1 и XS2 тестер переведенный в режим для измерения тока на предел который указан в справочнике для данного ПТ. Переводят SA2 в положение Uси, а SA3 в положение 15 В. Вставляют ПТ в разъем XS3 в соответствие с цоколем проверяемого ПТ.     У двузатворных или с подложкой ПТ второй затвор, подложку подключают к контакту корпус «К» разъема XS3. Резистором R2 устанавливают напряжение сток-исток Uси указанное в справочнике для данного транзистора. Затем переводят SA2 в положение Uзи, а SA3 в положение 1,5 В. PA2 переводят в режим измерения минимального тока. Включив прибор нажимают кнопку SB1. При Uзи = 0 ток стока Iс = 0.    Увеличивая напряжение Uзи следят за изменением тока стока Iс и при некотором напряжение Uзи ток стока начнет увеличиваться это будет пороговым напряжением Uпор. При дальнейшем его увеличение будет увеличиваться ток стока Iс.    Данным прибором можно измерять параметры Iс.нач, Uотс., S ма/В ПТ средней и большой мощности, подав необходимое напряжение на внешний разъем XP1, по справочникам для данного ПТ, с добавлением необходимых пределов измерений внутренним вольтметром PA1, добавив необходимое число резисторов на переключатель SA3. Диоды VD5, VD6 при этом защищают преобразователь от внешнего напряжения.    Если не требуется измерений точных значений Iс.нач и Uотс., а только подобрать ПТ с близкими параметрами, можно вместо PA2 включить индикаторы применяемые в бытовой технике для контроля уровней сигналов, М4762, М68501, М4248, М4223 и подобные, добавив к данным индикаторам переключатель и шунты на разные токи. Все остальные измерения производят по описанному выше методу. Данным прибором пользуюсь уже более шести лет. Он очень помогает при конструирование аппаратуры на полевых транзисторах, где к ним применяются особые требования.    Литература:  1. Простейшие способы проверки исправности электрорадиоэлементов в ремонтных и любительских условиях, стр. 70, 300 практических советов. Бастанов В.Г. — Моск. рабочий 1986 г.  2. Измерение параметров и применение полевых транзисторов, — «Радио», 1969, №03, стр. 49-51  3. Стабилизированный преобразователь напряжения — Радио №11 1981 стр. 61 (за рубежом).  4. Занимательные эксперименты: некоторые возможности полевого транзистора — «Радио», номер 11, 1998г. Б.Иванов  5. Приставка для проверки транзисторов. Радио № 1 – 2004, стр. 58-59.  6. Испытатель полевых транзисторов — А. П. Кашкаров, А. Л. Бутов — Радиолюбителям схемы для дома стр. 242-246, МРБ-1275 2008г.  7. Измерение параметров полевых транзисторов, — «Радио», 2007, №09, стр. 24-26.  8. Меерсон А.М. Радиоизмерительная техника (3-е изд.). МРБ — Выпуск 0960 стр. 363-367. (1978)    Конструкцию прислал на конкурс:Слинченков Александр Васильевич г. Озерск, Челябинская обл.    Форум по измерителям и тестерам    Обсудить статью ПРОБНИК ПОЛЕВЫХ ТРАНЗИСТОРОВ

ПРОБНИК ДЛЯ ПРОВЕРКИ ПОЛЕВЫХ ТРАНЗИСТОРОВ

Простой способ проверить полевой транзистор — воспользоваться пробником, схема которого приведена на рисунке.

Когда выводы проверяемого транзистора подсоединены к гнездам XS1-XS3 пробника, образуется генератор ЗЧ, в котором колебания возникают из-за поло­жительной обратной связи между затвором и истоком. Поскольку коэффициент переда­чи каскада с таким включением транзистора не превышает единицы, для увеличения об­ратной связи применен повышающий транс­форматор — обмотка / содержит большее число витков по сравнению с обмоткой //. Колебания генератора прослушивают через головной телефон BF1.

Кнопочный выключатель SB1 необходим не просто для подачи напряжения питания на генератор, а для получения начального импульса тока после подключения выводов транзистора к гнездам пробника. Это вызвано тем, что при проверке некоторых транзисторов с большим напряжением отсечки генератор запускается только в случае указанного способа подачи пита­ния (с большинством же транзисторов генератор начинает работать даже в случае подключения выводов при замкнутых выводах кнопочного выключателя, т. е. при постоянно поданном на гнезда XS1-XS3 напряжении питания).

Переключателем SA1 устанавливают нужную полярность питания транзистора в зависимости от структуры его канала (канал n- или р-типа).

Трансформатор Т1 — согласующий от любого малогабаритного транзисторного радиоприемника. Его можно намотать самим на магнитопроводе из пермаллоя се­чением 18…30 мм². Обмотка // (ее наматывают первой) должна содержать 700 вит­ков провода ПЭВ-1 0,06 с отводом от середины, а обмотка/ — 2500 витков такого же провода. Конденсатор — любого типа, источник питания — два элемента 316, соединенные последовательно. Головной телефон BF1 — малогабаритный, напри­мер, типов ТМ-2, ТМ-3 либо капсюль ТА-56М. Кнопочный выключатель и переклю­чатель — любой конструкции. Деталей в пробнике немного, их нетрудно размес­тить в корпусе небольших габаритов.

С помощью этого пробника проверялись транзисторы серий КП103, КПС104, КП302, КПЗОЗ, КП305, КП307, КП313, КП350 (затворы подключают поочередно). Кроме того, успешно контролировалась работоспособность биполярных транзис­торов серий МП37-МП42, П213-П217. В этом случае к гнезду XS1 подключался вы­вод коллектора, к гнезду XS2 — вывод базы, к гнезду XS3 — вывод эмиттера, а переключатель устанавливался в положение «р» для транзистора структуры р-п-р или в положение «п», если транзистор структуры п-р-п.

Возможно, при подключении к пробнику исправных транзисторов звука в те­лефоне не будет. Значит, не соблюдена фазировка включения трансформатора. Нужно поменять местами выводы обмотки/.

Журнал «Радио», 1968, №6, с. 34

Источник: Измерительные пробники. Сост. А. А. Халоян.— М.: ИП РадиоСофт, ЗАО «Журнал «Радио», 2003.— 244 с: ил.— (Радиобиблиотечка. Вып. 20)

Как проверить транзистор мультиметром: инструкции, видео

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем (не перегружая теорией), как проверить работоспособность различных типов транзисторов (npn, pnp, полярных и составных) пользуясь тестером или мультиметром.

С чего начать?

Прежде, чем проверить мультиметром любой элемент на исправность, будь то транзистор, тиристор, конденсатор или резистор, необходимо определить его тип и характеристики. Сделать это можно по маркировке. Узнав ее, не составит труда найти техническое описание (даташит) на тематических сайтах. С его помощью мы узнаем тип, цоколевку, основные характеристики и другую полезную информацию, включая аналоги для замены.

Например, в телевизоре перестала работать развертка. Подозрение вызывает строчный транзистор с маркировкой D2499 (кстати, довольно распространенный случай). Найдя в интернете спецификацию (ее фрагмент показан на рисунке 2), мы получаем всю необходимую для тестирования информацию.

Рисунок 2. Фрагмент спецификации на 2SD2499

Большая вероятность, что найденный даташит будет на английском, ничего страшного, технический текст легко воспринимается даже без знания языка.

Определив тип и цоколевку, выпаиваем деталь и приступаем к проверке. Ниже приведены инструкции, с помощью которых мы будем тестировать наиболее распространенные полупроводниковые элементы.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

1. Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
2. Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

3. Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

1. Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
2. Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Проверка работоспособности полевого транзистора

Этот тип полупроводниковых элементов также называют mosfet и моп компонентами. На рисунке 4 показано графическое обозначение n- и p-канальных полевиков в принципиальных схемах.

Рис 4. Полевые транзисторы (N- и P-канальный)

Для проверки этих устройств подключаем щупы к мультиметру, таким же образом, как и при тестировании биполярных полупроводников, и устанавливаем тип тестирования «прозвонка». Далее действуем по следующему алгоритму (для n-канального элемента):

1. Касаемся черным проводом ножки «с», а красным – вывода «и». Отобразится сопротивление на встроенном диоде, запоминаем показание.
2. Теперь необходимо «открыть» переход (получится только частично), для этого щуп с красным проводом соединяем с выводом «з».
3. Повторяем измерение, проведенное в п. 1, показание изменится в меньшую сторону, что говорит о частичном «открытии» полевика.
4. Теперь необходимо «закрыть» компонент, с этой целью соединяем отрицательный щуп (провод черного цвета) с ножкой «з».
5. Повторяем действия п. 1, отобразится исходное значение, следовательно, произошло «закрытие», что говорит об исправности компонента.

Для тестирования элементов p-канального типа последовательность действий остается той же, за исключением полярности щупов, ее нужно поменять на противоположную.

Заметим, что биполярные элементы, у которых изолированный затвор (IGBT), тестируются также, как описано выше. На рисунке 5 показан компонент SC12850, относящийся к этому классу.

Рис 5. IGBT транзистор SC12850

Для тестирования необходимо выполнить те же действия, что и для полевого полупроводникового элемента, с учетом, что сток и исток последнего будут соответствовать коллектору и эмиттеру.

В некоторых случаях потенциала на щупах мультиметра может быть недостаточно (например, чтобы «открыть» мощный силовой транзистор), в такой ситуации понадобится дополнительное питание (хватит 12 вольт). Подключать его нужно через сопротивление 1500-2000 Ом.

Проверка составного транзистора

Такой полупроводниковый элемент еще называют «транзистор Дарлингтона», по сути это два элемента, собранные в одном корпусе. Для примера, на рисунке 6 показан фрагмент спецификации к КТ827А, где отображена эквивалентная схема его устройства.

Рис 6. Эквивалентная схема транзистора КТ827А

Проверить такой элемент мультиметром не получится, потребуется сделать простейший пробник, его схема показана на рисунке 7.

Рис. 7. Схема для проверки составного транзистора

Обозначение:

• Т – тестируемый элемент, в нашем случае КТ827А.
• Л – лампочка.
• R – резистор, его номинал рассчитываем по формуле h31Э*U/I, то есть, умножаем величину входящего напряжения на минимальное значение коэффициента усиления (для КТ827A — 750), полученный результат делим на ток нагрузки. Допустим, мы используем лампочку от габаритных огней автомобиля мощностью 5 Вт, ток нагрузки составит 0,42 А (5/12). Следовательно, нам понадобится резистор на 21 кОм (750*12/0,42).

Тестирование производится следующим образом:

1. Подключаем к базе плюс от источника, в результате должна засветиться лампочка.
2. Подаем минус – лампочка гаснет.

Такой результат говорит о работоспособности радиодетали, при других результатах потребуется замена.

Как проверить однопереходной транзистор

В качестве примера приведем КТ117, фрагмент из его спецификации показан на рисунке 8.

Рис 8. КТ117, графическое изображение и эквивалентная схема

Проверка элемента осуществляется следующим образом:

Переводим мультиметр в режим прозвонки и проверяем сопротивление между ножками «Б1» и «Б2», если оно незначительное, можно констатировать пробой.

Как проверить транзистор мультиметром, не выпаивая их схемы?

Этот вопрос довольно актуальный, особенно в тех случаях, если необходимо тестировать целостность smd элементов. К сожалению, только биполярные транзисторы можно проверить мультиметром не выпаивая из платы. Но даже в этом случае нельзя быть уверенным в результате, поскольку не редки случаи, когда p-n переход элемента зашунтирован низкоомным сопротивлением.

Схема тестера для проверки биполярных и полевых транзисторов

Что-то не так?
Пожалуйста, отключите Adblock.

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

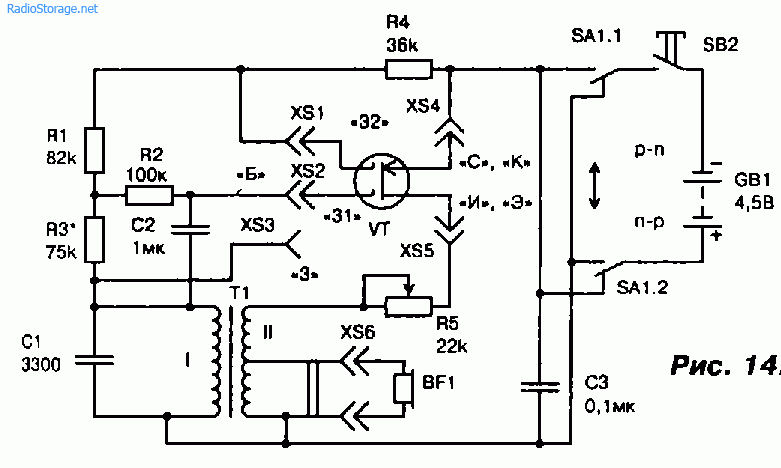

Пробник, схема которого приведена на рис. 14.4, позволяет проверять как биполярные, так и полевые транзисторы разной структуры, малой и средней мощности. Схема пробника представляет собой генератор звуковой частоты, в котором колебания возникают благодаря обратной связи между затвором I и истоком. Для увеличения обратной связи использован повышающий трансформатор ТІ, так как коэффициент передачи каскада с таким включением транзистора меньше единицы. Подключив к зажимам испытываемый транзистор, прослушивают колебания генератора через наушники.

Рис. 14.4. Принципиальная схема универсального пробника проверки транзисторов

Вращением оси резистора R5 добиваются устойчивой генерации, если же она отсутствует, то необходимо поменять местами выводы подключения первичной обмотки I трансформатора ТІ. В зависимости от структуры транзистора, переключателем SA1 устанавливают нужную полярность подключения источника питания. В конструкции пробника используется согласующий трансформатор от любого промышленного карманного приемника или радиоконструктора «Мальчиш».

При самостоятельном изготовлении трансформатора для сердечника используются стандартные пермал-лоевые пластины типа Ш4х8, обмотка I содержит 2150 витков, а обмотка II — 320×2 витков. Обе обмотки наматываются проводом ПЭТВ-2 0,06. Головной телефон BF1 — малогабаритный сопротивлением 50…1200 Ом, например, ТА-2, ТМ-3 или капсюль ТА-56А. Пробник собирают в небольшой пластмассовой коробочке, на верхней крышке устанавливают гнезда для подключения транзисторов и кнопки включения и переключения полярности источника питания, а на одной из боковых сторон — гнездо для подключения наушников и переменный резистор R5. При проверке выводы биполярных транзисторов подключаются к следующим зажимам: эмиттер — XS5, база — XS2, коллектор — XS4, а полевых транзисторов типа КП103, КП302: исток — XS5, затвор — XS3, сток — XS4; с одним изолированным затвором — подключаются к гнездам.
