Применение фиксатор арматуры звездочка – Фиксаторы для арматуры пластиковые — купить фиксатор защитного слоя под арматуру в Санкт-Петербурге

Содержание

Применение фиксатора арматуры звездочка

Для чего необходимы фиксаторы арматуры звёздочка

На сегодняшний день многие строительные объекты делаются из монолита, это один из самых эффективный способов строительства. В современном мире большой популярностью при строительстве пользуется бетон и арматура, эти материалы безопасны, кроме того у них длительный срок эксплуатации, но чтобы монолитная конструкция была качественной необходимо при строительстве учитывать много нюансов.
Чтобы сформировать защитный слой арматуры очень важно использовать пластиковые фиксаторы, их называют фиксаторами защитного слоя. Их главная функция — это крепление арматурного каркаса на нужном расстоянии и в нужном месте. Есть строительные нормы, в которых обозначено какой толщины должен быть защитный слой арматуры, и его можно достичь с помощью пластиковых фиксаторов. Благодаря данным фиксаторам монолитное строительство проходит намного легче, а также они оберегают арматуру от коррозии.

Достоинства фиксаторов:

  • Оберегают от строительных дефектов, от проявления на стенах и потолках арматурной сетки
  • Благодаря изготовлению из полимерных материалов они устойчивы к температурным перепадам
  • Они увеличивают прочность и делают монолитную конструкцию надежной
  • Строительные работы с их применением выполняются более качественно
  • Монолитное строительство делается быстрее и намного легче

Существует несколько видов фиксаторов, при чём каждый их них используется для различных целей. Фиксаторы защитного арматурного слоя - детали которые необходимо нанизывать на арматуру. В зависимости от того для чего предназначена арматура и какой у неё диаметр подбираются нужные фиксаторы.

Применение фиксатора звездочка для арматуры

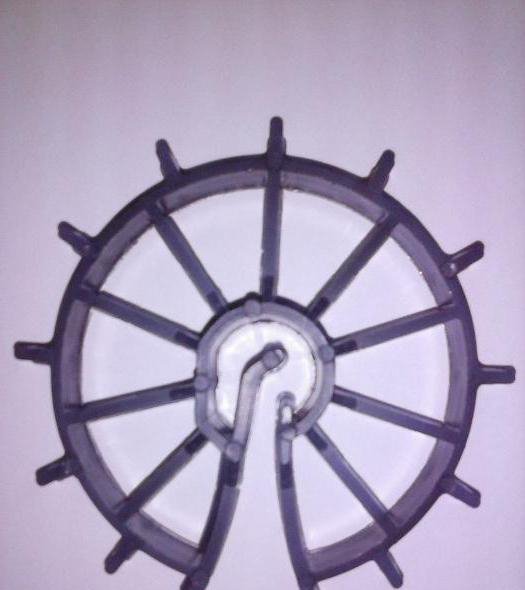

Фиксатор звёздочка

Арматура устанавливается вертикально при строительстве стен и столбов, а также для колон. А для того чтобы она не прикасалась к опалубным щитам, для того чтобы защитный слой был нужной толщины необходимо установить фиксаторы звёздочки. Они крепятся на арматуру, и позволяет придерживаться одинакового расстояния относительно стержня с любой стороны. С его помощью защитный слой делается толщиной от 15 до 50 миллиметров, такой фиксатор хорошо подходит для арматуры диаметром 6-20 миллиметров.


Чтобы звёздочка не могла слететь с арматуры во время бетонной заливки, её необходимо устанавливать на горизонтальную арматуру. Чтобы правильно подобрать качественную звёздочку необходимо обратить внимание на некоторые нюансы:
  • Материал должен быть однородным, так же, как и цвет фиксатора
  • Если материал разноцветный и имеет прожилки, это означает что материал неоднородный и плохого качества, что может привести к его ломкости
  • От жёсткости корпуса и качества замков будет зависеть конструкция фиксатора
  • На корпусе фиксатора обязательно должна быть маркировка, это позволит узнать размер изделия, размер защитного слоя, а также диаметр арматуры, которая подходит для данной звёздочки.

Фиксатор звёздочка с замком из двух пластин

Такой фиксатор предлагают в многих строительных магазинах, он достаточно универсальный, но уже не может удовлетворить всех требований современного строительства. Дело в том, что у него достаточно жёсткий корпус, а он может привести к разлому фиксатора во время крепления. Кроме того, такая звёздочка не очень хорошо выдерживает низкие температуры, если есть небольшое количество рёбер жесткости, то изделие начинает коробится, что приводит к несоблюдению защитного слоя. Из-за замочной конструкции в две пластины изделие не может надёжно крепится на арматуре из-за большого давления во время заливки, в последствии звёздочка может слететь с арматуры. Чтобы такой фиксатор был надёжным их необходимо устанавливать в несколько раз больше, чем других звёздочек, а это влечёт за собой дополнительные расходы.

Звёздочка Ф33

У такого фиксатора абсолютно однородный корпус. Он имеет оптимальную жёсткость, у него большое количество рёбер, и качественный замок с одной пластины, а также присутствует маркировка на корпусе. Необходимая жёсткость у звёздочки зависит не от плотности материала, а от количества рёбер, именно рёбра не дают фиксатору деформироваться. Такой тип звёздочки одинаково фиксируется на арматуре диаметром 4-20 миллиметров. Благодаря высококачественному материалу такие звёздочки не восприимчивы к высоким температурным перепадам.

Если правильно подобрать звёздочки, обратить внимание на их маркировку и качество, то можно сделать прочную монолитную конструкцию, которая будет служить долгие годы. Хоть данная составляющая монолитной постройки и незначительных размеров, но играет очень важную роль в строительстве.

  • 0,0800 s
  • ©2019 Все права защищены

Фиксатор "звездочка" для арматуры: размеры, назначение

Для реализации цели повышения качества железобетонных изделий существует множество методов. И сделать это довольно сложно. В конечном итоге в готовом элементе или перекрытии должна быть равномерно и правильно размещена арматура.

Однако без использования специальных приспособлений добиться этого сложно, поэтому строители стараются использовать не только опыт, но и хитрости, чтобы получить качественный результат. Для этого принято использовать подручные средства для выравнивания положения уровня арматуры. Фиксатор "звездочка" может помочь облегчить этот процесс.

Назначение фиксатора

фиксатор звездочка

Фиксаторы для правильного расположения арматуры в будущей конструкции представляют собой расходный материал, который выполняется в виде крепежа или подставки для прутьев. Изготавливаются данные изделия из разных материалов, но наиболее часто встречаются пластик и металл. Фиксаторы применяются при:

  • создании опалубки;
  • армировании фундамента;
  • монолитном строительстве.

Особенности пластиковых фиксаторов в форме звездочки

фиксатор для арматуры

Пластиковый фиксатор "звездочка" довольно часто сравнивается с металлическим аналогом. Первая разновидность обладает множеством преимуществ ведь материал не вступает в реакцию с водой, которая выполняет важную функцию в качестве изделий из бетона. Помимо прочего, пластик стоит дешевле по сравнению с металлическими аналогами. Такие изделия обладают еще одной особенностью, выраженной в гибкости. Если изделия поменяли свою форму или размеры при изменении температур в течение года или при других воздействиях, то материал сможет восстановить свою форму и не потерять характеристик.

Дополнительно о назначении фиксатора "звездочка" и особенностях изделия

Фиксатор "звездочка" используется для вертикального крепления каркаса. Внутри элемента находится металлический стержень, тогда как само изделие фиксируется на вертикальном основании или стене.

фиксатор звездочка 50 Незаменим такой фиксатор при формировании бетонных монолитных конструкций внушительной толщины. По внешнему виду элемент напоминает колесо или звездочку, а в его конструкции имеются пружинящие части, которые обеспечивают крепление арматуры разного диаметра. Именно поэтому "звездочки" считаются универсальными.

Размеры фиксатора

фиксатор защитного слоя звездочка

Фиксатор "звездочка" (50 мм) – это изделие, которое способно обеспечить надежное крепление арматуры в защитном слое бетона наибольшей толщины. Это значение указывает на диаметр изделия, тогда как минимальный параметр равен 15 мм. В продаже можно встретить несколько типоразмеров таких изделий с разными диаметрами. Нужная разновидность подбирается с учетом диаметра арматуры и толщины защитного слоя. Фиксатор для арматуры в виде звездочки может использоваться с прутьями толщиной в пределах от 4 до 32 мм. На 1 м

2 понадобится примерно 5-10 штук таких фиксаторов.

Советы по выбору фиксатора

Фиксатор защитного слоя "звездочка" не должен слетать с арматуры при заливке бетона. Для этого его устанавливают на горизонтальную арматуру. Для того чтобы сделать правильный выбор, следует обратить внимание на некоторые нюансы. Например, материал в изделии должен быть однородным, как и цвет фиксатора. Кроме того, в структуре не должно быть прожилок, в противном случае это будет указывать на плохое качество изделия, что в конечном итоге может стать причиной ломкости. От того, насколько качественны замки и какую жесткость имеет корпус, будет зависеть конструкция фиксатора. На корпусе должна быть маркировка, что позволит узнать размер изделия и параметры защитного слоя, а также диаметр арматуры.

фиксатор звездочка 25 мм

"Звездочка" с двухпластинным замком

Фиксатор "звездочка" может иметь замок из двух пластин. Такие изделия считаются универсальными, но уже не способны удовлетворить требования современного строительства. Это обусловлено тем, что корпус в данном случае недостаточной жесткий, и это может стать причиной разлома фиксатора при креплении.

Такая "звездочка" ведет себя недостаточно хорошо при воздействии низких температур, что особенно касается малого количества ребер жесткости. В этом случае изделия коробятся, что приводит к несоблюдению параметров защитного слоя. Из-за того что конструкция имеет описываемое замковое соединение, две пластины не удается надежно закрепить на арматуре ведь во время заливки на нее оказывается высокое давление, а впоследствии "звездочка" попросту слетает. Для того чтобы добиться надежности при использовании таких фиксаторов, необходимо использовать их в более внушительном количестве по сравнению с теми "звездочками", которые имеют замковые соединения другого типа. Это может стать причиной дополнительных расходов.

Звездочки марки Ф33

Фиксатор "звездочка" (25 мм) может иметь маркировку Ф33. Это указывает на то, что перед вами изделие с однородным корпусом, которое обладают оптимальной жесткостью. У такой конструкции большее количество ребер, а замок имеет лишь одну пластину. Жесткость достигается не плотностью материала, а числом ребер, которые исключают деформирование. Такие звездочки могут фиксироваться на арматуре, диаметр которой изменяется в пределах от 4 до 20 мм. Материал в основе более качественный, поэтому он не воспринимает воздействие перепадов температур.

Фиксатор "звездочка" с П-образными лепестками

Существует еще один вид креплений. В продаже можно встретить фиксатор для арматуры с лепестками в виде буквы П. Обычно данные изделия используются для формирования 50-мм защитного слоя. Конструкция ассиметрична, а использовать ее можно при производстве цокольной и фундаментной части здания. Благодаря наличию лепестков, при заливке бетона гидроизоляция не будет повреждена.

Лепестки обладают огромным количеством ребер жесткости, которые способны претерпевать нагрузку. Это изделие на рынке считается новинкой, а также способно решить проблему вектора груза. В качестве главного преимущества выступает возможность создания одинакового защитного слоя по радиусу благодаря асимметрии изделия.

Заключение

При создании монолитных конструкций формирование защитного слоя выступает одним из важных этапов. Именно поэтому столь важное значение придается простым и дешевым изделиям по типу фиксаторов. Еще не столь давно их заменяли подручным строительным мусором, что не позволяло добиться положительных результатов. Учитывая высокие требования к монолитным конструкциям и нормам их возведения, использование данных изделий стало обязательным.

назначение и виды, особенности выбора

Характеристики бетонных монолитов во многом зависят от качества армирования, которое распределяет статические и динамические нагрузки. Поэтому его нужно правильно сориентировать в толщине конструктивного элемента, надежно защитить слоем бетона от внешней среды. Для этого применяют фиксаторы для арматуры – закладные элементы, предназначенные, чтобы закрепить и удерживать армирующую конструкцию пока не схватится бетонный раствор.

Пластиковые фиксаторы для арматуры

Пластиковые фиксаторы для арматуры

Задачи фиксаторов

Основная функция фиксаторов каркаса и защитного слоя – поддержание правильного положения арматуры внутри бетонного монолита. Установленные перед заливкой закладные элементы остаются в строительном растворе после его отвердевания. Это расходный материал, поэтому их цена должна быть невелика. Правильно установленные фиксаторы арматуры каркаса и защитного слоя существенно ускоряют и упрощают бетонирование, обеспечивают равномерное распределение нагрузки на каркас.

Виды креплений

Фиксаторы изготавливаются из прочной, устойчивой к агрессивным воздействиям пластмассы. Это обеспечивает нужные эксплуатационные показатели и приемлемую цену материала. Реже используют элементы, являющиеся частями опалубки, после извлечения которых, образовавшиеся полости нужно заполнять бетоном. Различают виды фиксаторов по расположению арматуры, которую они удерживают:

  • Опорные – для фиксации арматурного каркаса по горизонтали, например, кубик, стульчик;
  • Стеновые – разработаны для крепления вертикальных жил, например, звездочка;
  • Универсальные – сочетают характеристики горизонтальных и вертикальных вариантов;
  • Специальные – применяются в случаях, для создания полостей в бетонном монолите, например, трубки и заглушки.

«Стульчик»

Это самый популярный вид фиксаторов для арматуры горизонтального типа. Он применяется при заливке полов, плит, других элементов с большими нагруженными поверхностями. Форма фиксатора для арматуры типа «стульчик» универсальный представляет собой цилиндр с четырьмя прорезанными пазами и верхними перемычками. Стандартная конструкция имеет четыре ножки, усиленная – пять. Этот тип надежно удерживает металлические элементы диаметром 4-16 мм, позволяет над ними слой раствора 15-40 мм.

Для применения фиксаторов на сыпучих грунтах они дополняются элементом основания, предотвращающего их погружение. Он используется и в случаях, когда под металлическим каркасом укладывается гидроизоляционный материал, чтобы ножик не прорвали его при заливке. Существует модернизированный вариант этого элемента, получивший название «ёлочка» с 4 наклонными перемычками, с возможностью укладки защиты толщиной от 20 до 35 мм.

Фиксатор арматуры стульчик и ёлочка

Фиксатор арматуры стульчик и ёлочка

«Кубик»

Крепления «кубик» предназначены для закрепления армирующих элементов фундаментов, горизонтальных перекрытий и мостов. Его корпус можно устанавливать так, чтобы получить нужное расстояние между элементами каркаса и необходимый защитный слой. По нормативам СНиП, в зависимости от диаметра металлического прутка устанавливается 6-10 точек крепления на квадратный метр.

Предлагается несколько размеров фиксатора «кубик» для арматуры горизонтального типа в зависимости от разъемов и толщины пластмассовой стенки. Устанавливая его на разные грани можно добиться толщины защитного слоя 35-80 мм и фиксирования прута диаметром до 40 мм.

Крепление "стульчик"

Крепление "стульчик"

«Конус»

Фиксаторы для арматуры типа «конус» устанавливаются на концах трубок ограничителей, через которые проходят стяжные болты и упираются в опалубку, предотвращая попадание в трубку раствора. Отказ от этих закладных приведет к утрате стяжных болтов, которые попадут в толщу схватившегося бетона. Для каждого из таких болтов потребуется два пластиковых наконечника, которые снимаются после демонтажа опалубки и могут использоваться повторно. Отказаться от конусных фиксаторов можно применив арматуру с зажимами для удержания опалубки, но это обойдется дороже.

Крепление "стульчик"

Крепление "стульчик"

«Стойка»

Конструкция фиксатора арматуры «стойка» похожа на»кубик». Она отличается цилиндрической формой, которая выдерживает большие нагрузки. Хорошо подходит нижним рядам арматуры, для сыпучего грунта, дополнительно оборудуется элементом «основание», снижающим давление на поверхность.

Фиксатор для арматуры «стойка» предназначен для горизонтальных поверхностей, крепится на арматуру диаметром до 16 мм. С его помощью можно создавать укрепленные конструкции с защитным слоем 12-40 мм. Используя специальные крепления, стойка может удерживать несколько рядов арматурного каркаса, при этом выдерживая общий уровень конструкции. Расход материала, как и для других горизонтальных моделей – 6-10 элементов на квадратный метр.

крепление для арматуры "стойка"

крепление для арматуры "стойка"

«Звездочка»

Фиксаторы арматуры «звездочка» относятся к вертикальному типу, но может крепиться и на горизонтальных уровнях арматуры. Он защелкивается на металлическом пруте и, в соответствии с собственным диаметром, допускает нанесение равномерного защитного слоя толщиной 15-75 мм.

Этот тип креплений надежно защелкивается на арматуре диаметром до 22 мм, подходит для стен, колонн, других бетонных конструкций с вертикальными поверхностями. Расход, в зависимости от вида поверхности – от 4 до 8 элементов на квадратный метр.

фиксатор "звездочка"

фиксатор "звездочка"

Многоуровневые

Фиксаторы для арматуры многоуровневого типа набирают популярность за счет своей универсальности и невысокой цены. Технологически они представляют собой простые фиксаторы, соединенные специальными креплениями. Эта конструкция позволяет укрепить несколько уровней арматуры, связывая их между собой, повышая прочность и надежность монолита за счет увеличения защитного слоя. Расход закладных элементов остается стандартным – до 10 на квадратный метр.

В качестве многоуровневых фиксаторов часто применяют элементы типа «стульчик» или «кубик». Это возможно, когда на них предусмотрены крепления, позволяющие наращивать их в несколько этажей, наподобие конструктора. Укрепленные в пазах фиксаторы легко выдерживают повышенные нагрузки, не смещаются и не лопаются при заливке бетона.

Многоуровневые крепежи

Многоуровневые крепежи

Фиксаторы для арматуры своими руками

В частном строительстве, при выполнении небольших объемов работ, возможно применение самодельных фиксаторов защитного слоя арматуры. Часто для этого используются подручные материалы типа кирпича, деревянных подпорок, камень, плитка.

Самый неудачный вариант – деревянные элементы, которые слишком гигроскопичны. Они меняют форму, в результате нарушается целостность арматурного каркаса, со временем разрушаются, оставляя непредусмотренные в проекте пустоты. После этого в бетоне появляются трещины, его прочность существенно снижается. Еще один неудачный материал – пластиковые бутылки, деформирующиеся под нагрузкой.

Ранее для создания защитного слоя применялись отдельно отлитые бетонные элементы в виде кубиков или параллелепипедов. Они хорошо адгезируют с монолитом, сохраняя его прочностные характеристики, но не могут достаточно прочно закрепить арматуру, часто сдвигаясь при заливке, не позволяя равномерно распределить нагрузку. Поэтому сейчас от них отказываются, устанавливая только в крайних случаях.

Качественные фиксаторы арматуры, изготовленные своими руками, практически не уступают промышленным и делаются из дешевых подручных материалов:

  • Пластиковая труба. Она должна быть достаточно прочной, устойчивой к коррозии, легко обрабатываться инструментом. Это позволяет сделать в ней нужные отверстия и зажимы для арматуры.
  • Пластмассовые подрозетники со специально сделанными пропилами.
  • Металлический прут. Применяется в частном строительстве при небольших нагрузках на железобетонный массив. Среди строителей этот вид получил название «лягушка».
  • Конструкции из металлического прута и колец. Это один из видов «лягушки» — в кольцо вставляется пруток, и заливается раствор. После этого делается весь бетонный монолит.

Выбор и особенности установки

Первый критерий выбора креплений для арматуры – это тип. Популярные фиксаторы арматуры типа «звездочка» – универсальное решение, для крепления вертикальных и горизонтальных массивов металлического прута. Этот элемент очень требователен к качеству материала, из которого он изготовлен, так как при крепеже некачественные звездочки раскалываются на несколько частей. Поэтому при выборе нужно следить за достаточной толщиной пластмассы и ее качеством, она должна быть прочной и эластичной. Самый надежный тест – просто надеть фиксатор на предмет подходящего арматуре диаметра. Если он не разрушится, его можно использовать в строительстве.

Подбирая фиксаторы для горизонтальных конструкций нужно проверить их прочность, поскольку они испытывают высокие нагрузки. Для проверки «кубика» и «стульчика» нужно просто стать не эти элементы, под весом они могут немного деформироваться, но не лопнуть. Нельзя забывать о том, что при укреплении армирования на грунте скрепляющие детали нужно оборудовать дополнительными элементами – подставками. Они снижают давление конструкции и не погружаются в землю, оставляя металл над поверхностью. В результате он полностью покрывается раствором и не подвергается коррозии, что продлевает срок его службы.

Готовый арматурный каркас

Готовый арматурный каркас

Для всех типов фиксаторов важен диаметр жилы. Выбирают по маркировкам – ФС30 для прута в 30 мм, ФС50 для диаметра в 50 мм и т.д. Важно сразу рассчитать количество креплений на погонный или квадратный метр. По ГОСТу, количество этих элементов на м² должно находиться в пределах 4-10 штук. Необходимо учитывать, что чем меньше приходится использовать крепежных элементов, тем прочнее будет железобетонная конструкция. В то же время недостаточное их количество приведет к нарушению целостности армирования и снижению качества защитного слоя.

Заказать фиксаторы защитного слоя бетона по выгодным ценам можно здесь

Технология использования фиксаторов для защитного слоя арматуры позволяет существенно повысить качество железобетонных конструкций. Равномерное распределение механического напряжения в середине конструкции и качественный защитный слой продлевает срок службы бетонного монолита, делает его устойчивым к коррозии.

Фиксатор арматуры звездочка: назначение, размеры, цена

Монолитное строительство набирает популярность не только в гражданском, промышленном, но и частном домостроении. Возможность создавать сооружения самой сложной конфигурации в сочетании с другими материалами позволяет разыграться фантазиям архитекторов. Технология предусматривает применение опалубки, бетона и арматуры.

Оглавление:

  1. Описание и сфера применения
  2. Критерии выбора
  3. Стоимость

Назначение и цели использования

Использование различных приспособлений призвано облегчить сборку мелаллокаркаса, обеспечить соблюдение нормативных требований. Организация защитного слоя бетона – одна из функций фиксаторов.

Опалубка формирует несущие конструкции. Армирование обеспечивает прочностные свойства, противостояние нагрузке на растяжение, изгиб. Правильная вязка, предохранение металлопроката от коррозии и химического агрессивного воздействия предотвратят разрушение здания.

Толщина внешнего пласта бетона должна быть достаточной для обеспечения:

  1. Защиты металла, изоляции от агрессивной среды.
  2. Проведения анкеровки – вывода конца прутка за периметр металлоконструкции с целью улучшения взаимодействия с бетоном.
  3. Предохранения от огня.

Толщина защитного слоя для рабочей арматуры с максимальной нагрузкой определена требованиями СП 63.13330.2012 (СНиП 52-01-2003):

Эксплуатационные условия (без профилактической подготовки) Размер, мм
Внутренние помещения с влажностью:
  1. Средняя, низкая.
  2. Высокая.


20

25

Открытый воздух 30
Грунт 40
Примечание: для конструктивных, сборных элементов допускается уменьшить показатель на 5 мм.

Использование фиксатора звездочка:

  • Обеспечивает соблюдение требований строительных правил.
  • Упрощает контроль толщины вертикального, горизонтального защитных пластов на этапе заливки раствора.
  • Применение в качестве опоры для каркаса из арматуры не допускается.
  • Ставится на вертикальных конструкциях.
  • Крепится на горизонтальные пруты стойки.

Название «звездочка» фиксатор получил за форму окружности с «лучиками», производится из полимера.

Параметры:

  • Внутренний диаметр – определяется размером арматуры.
  • Вид замка: с одной прижимной, двумя пластинами.
  • Внешний размер совпадает с толщиной защитного слоя бетона.

Пример маркировки приспособления: №50/10-22 – толщина защитного слоя 50 мм, установка на сетку диаметром 10-22 мм.

Количество фиксирующих звездочек на квадратный метр арматурного каркаса – 4-10 штук. Большой диапазон объясняется разницей габаритов собираемой конструкции.

Советы по выбору

Приобрести товар необходимо после проверки на качество, наличие маркировки. Выбирая приспособление, следует:

  • Убедиться в прочности. В момент заливки раствора оказывается высокое давление – некачественные фиксаторы деформируется, толщина защитного слоя будет нарушена. Следует попросить образец, испытать механическим воздействием, сдавить между ладонями.
  • Провести визуальный контроль на равномерность окраски, структуры пластика.
  • Проверить наличие, соответствие маркировки.

Расценки

Фиксатор можно купить упаковками и штучно.

Маркировка Цена, руб/шт
20/15-16 1
25/5-16 1,2
30/8-22 2,4
35/6-22 2,7
40/16-18 4,3
50/10-22 5,8

Цены на звездочки указаны розничные. Разница со стоимостью оптовой поставки составит 20-40 %. Ценовой диапазон для различных регионов России – 10-30 %.




Применение фиксаторов арматуры и расчет их количества на 1м²

При заливке железобетонных фундаментов, перекрытий и колонн необходимо армирование конструкций арматурой. Для упрощения процесса укладки арматуры не только удобно, но и технически правильно использовать специальные фиксаторы арматуры: так называемые «звёздочки», «стульчики» и «кубики». Данные изделия позволяют не только значительно ускорить рабочий процесс, но и выдержать проектные расстояния в одной плоскости.

Применение фиксаторов арматуры и расчет их количества на 1м²

Благодаря тому, что фиксаторы арматуры изготовлены из жёсткого пластика, они позволяют надёжно выдержать не только вес арматуры, но вес нескольких человек. Они не подвержены коррозии, температурным расширениям и имеют точные размеры, благодаря литьевому способу производства. Одним словом — фиксаторы арматуры незаменимые помощники в работе по укладке арматуры, но многие задаются вопросом: как правильно рассчитать их необходимое количество? Давайте разберёмся вместе.

Фиксаторы арматуры «стульчик», «кубик» и «звёздочка»

Принципиальное отличие фиксаторов типа «кубик» и «стульчик», несмотря на схожий внешний вид, состоит в том, что фиксаторы типа «кубик» по-своему универсальны и позволяют укладывать в канавки арматуру совершенно любого диаметра, будь-то 12-14 или 32 мм. Всё благодаря тому, что данный вид фиксаторов имеет желоба разных размеров с двух сторон, позволяющие установить фиксатор той стороной, которая соответствует диаметру выбранной арматуры.

Фиксаторы же типа «стульчик» имеют диаметр от 20 до 50 мм и их нужно подбирать под размер арматуры, что не так удобно. Зато этот недостаток компенсируется меньшей стоимостью, чем у фиксатора «кубик». Оба вида фиксаторов применяются при заливке горизонтальных плоскостей на твёрдом основании. Если планируется заливка бетона на сыпучую поверхность — под каждый фиксатор необходимо положить специальную опорную площадку.

Фиксаторы типа «звёздочка» применяются для фиксирования арматуры в вертикальных плоскостях (заливка фундаментов, колонн, ригелей и т.д.)

Применение фиксаторов арматуры и расчет их количества на 1м²

Как рассчитать количество фиксаторов арматуры?

Для надёжной фиксации арматуры рекомендуется использовать от 5 до 10 крепежей на 1м². 5-6 опор допустимы при толщине арматуры 28 или 32 мм. При использовании более тонкой 12-14 мм арматуры рекомендуется использовать 8-10 фиксаторов на 1м². Данное правило применимо ко всем типам фиксаторов. Чем тоньше арматура и толще слой заливки — тем больше опор необходимо. Среднее же количество для расчёта составляет 7 фиксаторов на 1м².

Зная эти правила, очень легко посчитать количество. Допустим, необходимо армирование бетонного пола размером 7 х 12 м. Рассчитываем площадь по формуле A х B (7 х 12 = 84 м²), а затем умножаем получившийся результат на 7. Итого, для данных работ нам потребуется в среднем 588 фиксаторов арматуры. Но лучше иметь 5% запас от объёма на случай утери или нехватки, чтобы избежать дополнительных поездок за материалом.

< ПредыдущаяСледующая >

Область применения фиксаторов

ОБЛАСТЬ ПРИМЕНЕНИЯ ФИКСАТОРОВ

 Фиксаторы

В силу своих высоких конструктивных показателей, долговечности и надежности, монолитное строительство получило сегодня широчайшую популярность. Однако для того, чтобы качественные характеристики монолитной конструкции оставались одинаково высокими на протяжении всего срока эксплуатации, необходимо особое внимание уделить формированию защитного слоя арматуры при бетонировании, который препятствует провисанию арматуры и развитию коррозийных процессов.

Не так давно для формирования защитного слоя использовались так называемые бетонные «сухарики» (чаще всего они изготавливались из строительного мусора), выступающие в роли закладных деталей. Однако такой подход к монолитному строительству ставил под сомнение надежность всей конструкции, и, как следствие, безопасность проживания в таком здании. На сегодняшний день вопрос качества строительства стоит достаточно остро. Согласно существующим строительным нормам и правилам, защитный слой арматуры при бетонировании для объектов гражданского и промышленного назначения должен составлять не менее 10-50 мм. Чтобы повысить огнестойкость и надежность монолитной конструкции, взамен бетонных «сухариков» сегодня используются закладные детали (фиксаторы), изготавливаемые из пластмассы. Основная функция пластмассовых закладных деталей – фиксация арматуры в том положении, при котором обеспечивается стабильная толщина защитного слоя. Использование фиксаторов позволяет осуществлять качественный контроль над толщиной защитного слоя арматуры, а также значительно облегчить процесс возведения строительных объектов и существенно повысить качество монолитных конструкций.

Пластмассовые фиксаторы – это универсальные детали, предназначенные как для металлической, так и для композитной арматуры различного диаметра. Для их изготовления используется полиэтиленовый материал, отличающийся превосходной коррозийной стойкостью и устойчивостью к воздействию высоких температур. Фиксаторы из композитных материалов имеют достаточно низкую стоимость, поэтому их применение практически не отражается на общем бюджете строительства возводимого сооружения.

«Ярославский завод композитов» предлагает вашему вниманию высококачественную продукцию собственного производства: композитные фиксаторы наиболее популярных модификаций – «Звездочка», «Круглый», «Стульчик», «Кубик» и «Стойка».

Фиксатор арматуры "Звездочка"

 Фиксаторы

Данный тип фиксаторов используется для создания защитного слоя (толщина от 15 до 50 миллиметров) между стеклопластиковой арматурой диаметром от 4 до 20 мм и бетоном при возведении вертикальных монолитных конструкций – стен, колон и ригелей. Фиксаторы устанавливаются на арматуру перед заливкой бетона. «ЯЗК» предлагает своим клиентам фиксаторы «звездочка» с новым типом замка, отличающимся надежностью и простотой. Расход фиксаторов: 4-10 штук на один квадратный метр.

Материал изготовления: полиэтилен, что обеспечивает пластичность фиксаторов при низких температурах.

.



Фиксатор арматуры "Стульчик"



 Фиксаторы



Данный тип фиксаторов применяется для создания защитного слоя между АСП 4-14 миллиметров и бетоном в горизонтальных монолитных конструкциях. Толщина защитного слоя равна номеру фиксатора. «Стульчик» применяется при любых температурах.

Расход фиксаторов: 4-6 штук на один квадратный метр




Фиксатор арматуры "Кубик"

 Фиксаторы



Фиксатор «Кубик» - универсальная потолочная опора с четырьмя защитными слоями. «Кубик» бывает двух видов: малый – обеспечивает защитный слой 35-50 мм, и большой – предназначен для создания защитного слоя 50-60 мм. Фиксатор очень устойчив и прост в эксплуатации. Применяется для арматуры диаметром от 4 до 32 миллиметров.

Расход фиксаторов: 4 штуки на один квадратный метр.

Материала изготовления: полиэтилен


Фиксатор арматуры "Стойка"

 Фиксаторы

Круглый фиксатор с пятью ребрами жесткости используется для создания защитного слоя (от 10мм до 40мм) в вертикальных плоскостях. Фиксаторы применяются для арматуры диаметром от 5 до 12 миллиметров (для 5 мм – фиксаторы 5/10, 5/15, 5/20, 5/25, 5/30, 5/40; для 10-12 мм – фиксаторы 12/20; для 12 мм – фиксаторы 12/15, 12/30).

Расход фиксаторов: 6-7 штук на один квадратный метр.

Материал изготовления: полиэтилен




Фиксатор арматуры "Круглый"

 Фиксаторы

Данный тип фиксаторов используется при изготовлении перекрытий для обеспечения защитного слоя (от 15мм до 40 мм) в горизонтальных плоскостях. «Стойка» хорошо фиксирует рабочий слой и предназначена для арматуры диаметром до 18 миллиметров.

Расход фиксаторов: 6-7 штук на один квадратный метр.

Материал изготовления: полиэтилен

 Фиксаторы

Фиксаторы арматуры для опалубки

   Фиксатор «Колёсико» Технические характеристики
Колёсико предназначено для формирования защитного слоя в вертикальных и горизонтальных плоскостях. Имеет пять рёбер жесткости. Защитный слой бетона, мм. Диаметр арматуры, мм. Кол-во в упаковке, шт.
15 5 1 000
20 5 1 000
30 5 1 000
   Фиксатор «Треугольник» Технические характеристики
Треугольник предназначен для формирования защитного слоя в вертикальных и горизонтальных плоскостях. Защитный слой бетона, мм. Диаметр арматуры, мм. Кол-во в упаковке, шт.
20 5, 8, 12 1 000
25 5, 8, 10 1 000
25 5, 10, 12 1 000
25 10, 12, 14 1 000
   Фиксатор «Стульчик» Технические характеристики
Фиксатор арматуры «Стульчик» предназначен для формирования защитного слоя в горизонтальных плоскостях. Защитный слой бетона, мм. Диаметр арматуры, мм. Кол-во в упаковке, шт.
20 4-14 1 000
25 4-14 1 000
30 4-14 1 000
35 4-14 1 000
40 4-14 1 000
   Фиксатор «Стойка ФСУ» Технические характеристики
Фиксатор арматуры «Стойка» предназначен для формирования защитного слоя в горизонтальных плоскостях. Защитный слой бетона, мм. Диаметр арматуры, мм. Кол-во в упаковке, шт.
15 4-16 1 000
25 4-25 1 000
   Фиксатор «Стойка-перевёртыш» Технические характеристики
Стойка-перевёртыш формирует защитный слой в горизонтальной плоскости. Защитный слой бетона, мм. Диаметр арматуры, мм. Кол-во в упаковке, шт.
10, 15, 20, 25 4-20 1 000
   Фиксатор «Потолочная опора малая (малый кубик)» Технические характеристики
Потолочная опора (кубик) предназначены для формирования защитного слоя в горизонтальных плоскостях. Защитный слой бетона, мм. Диаметр арматуры, мм. Кол-во в упаковке, шт.
35, 40, 45, 50 4-28 1 000
   Фиксатор «Потолочная опора большая (большой кубик)» Технические характеристики
Потолочная опора (кубик) предназначена для формирования защитного слоя в горизонтальных плоскостях. Защитный слой бетона, мм. Диаметр арматуры, мм. Кол-во в упаковке, шт.
50, 60 4-36 500
   Фиксатор «Пробка-Заглушка» Технические характеристики
Заглушка предохраняет неиспользованные отверстия в щитах опалубки от бетонной смеси. Диаметр арматуры, мм. Кол-во в упаковке, шт.
22 1 000
24 1 000
   Трубка ПВХ Технические характеристики
Трубка ПВХ защищает винты стяжки от бетонной смеси. Поставляется в «хлыстах» по 3 м. Диаметр арматуры, мм. Кол-во в упаковке, шт.
25 x 1,5 40
   Фиксатор «Конус» Технические характеристики
Конус обеспечивает плотный контакт защитной трубки-ограничителя с опалубочной поверхностью и предотвращает возможное попадание бетона внутрь трубки. Диаметр арматуры, мм. Кол-во в упаковке, шт.
22 1 000
   Фиксатор «Нагель малый» Технические характеристики
Нагель предназначен для формирования защитного слоя с торцевых сторон арматуры, так же для крепления закладных пластин к арматуре. Диаметр арматуры, мм. Кол-во в упаковке, шт.
4 1 000
   Фиксатор «Нагель большой» Технические характеристики
Нагель предназначен для формирования защитного слоя с торцевых сторон арматуры, так же для крепления закладных пластин к арматуре. Диаметр арматуры, мм. Кол-во в упаковке, шт.
8 1 000

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
