Правильное подключение радиаторов отопления при двухтрубной системе фото – Схема подключения радиаторов отопления в общую отопительную цепь: варианты и пошаговая инструкция!

Содержание

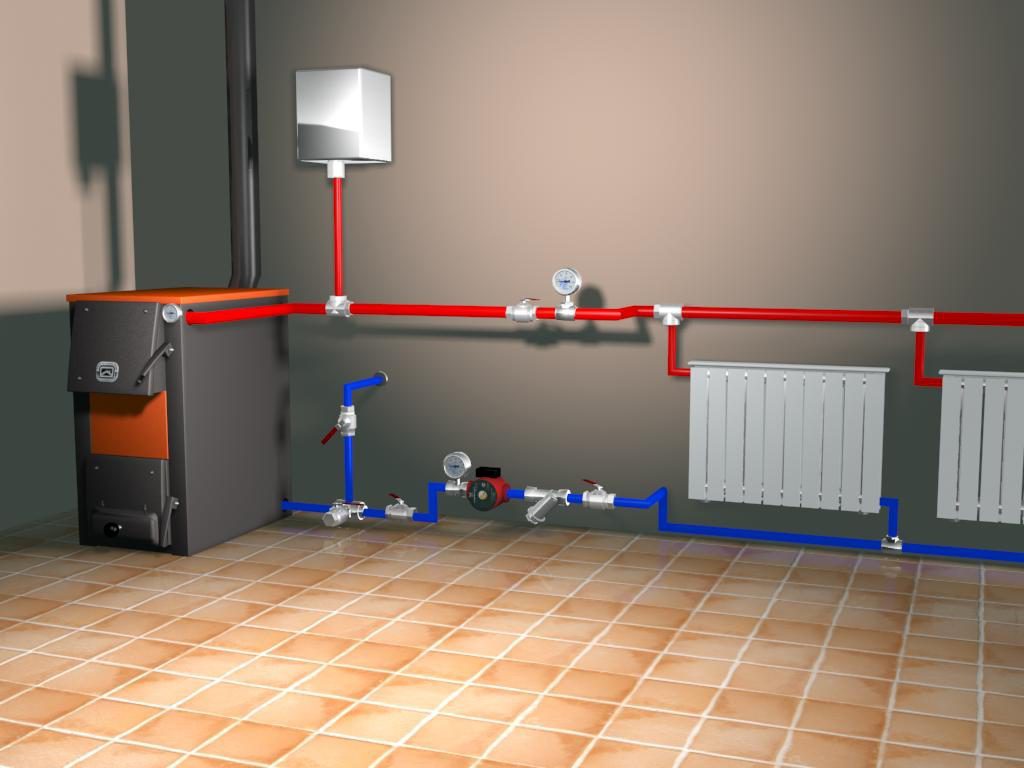

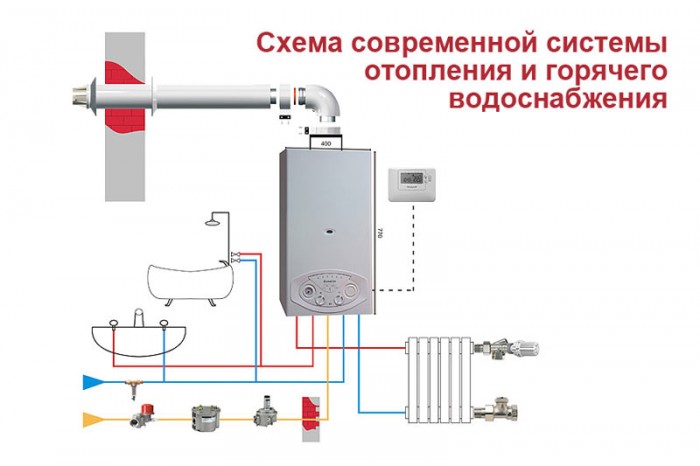

Подключение радиатора отопления к двухтрубной системе

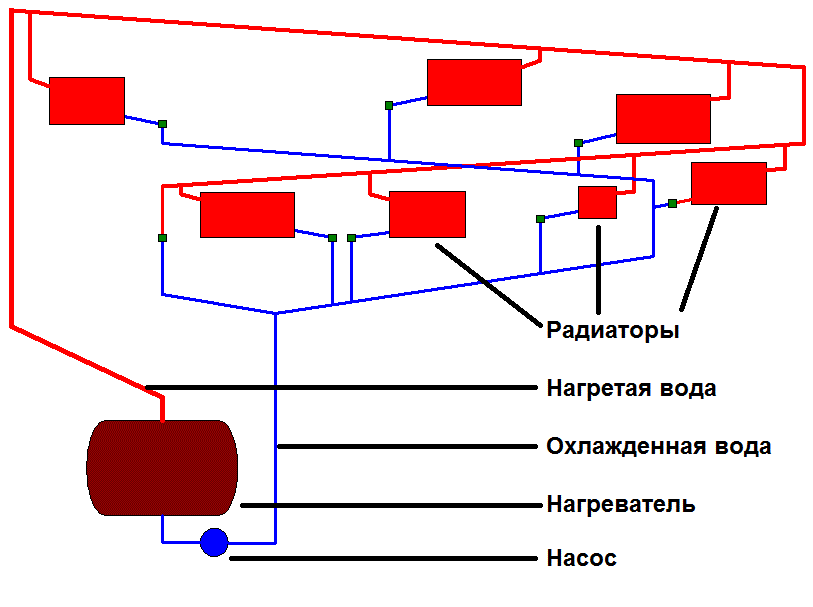

Отличительная черта двухтрубной отопительной системы, как можно догадаться из названия, заключается в наличии двух независимых контуров труб – для подачи горячей воды и для отвода холодной. Если радиаторы подключить неправильно, а сама система будет состоять из 7-9 батарей, то теплоотдача каждой следующей из них будет снижаться до такой степени, что мощность последней составит всего 10 % от максимально возможной. Именно поэтому так важно правильно выполнить подключение радиатора отопления к двухтрубной системе, о чем мы и расскажем в данной статье.

Подключение радиатора отопления к двухтрубной системеПодключение радиатора отопления к двухтрубной системеСхема системы отопления и горячего водоснабжения от газового двухконтурного котлаСхема системы отопления и горячего водоснабжения от газового двухконтурного котла

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

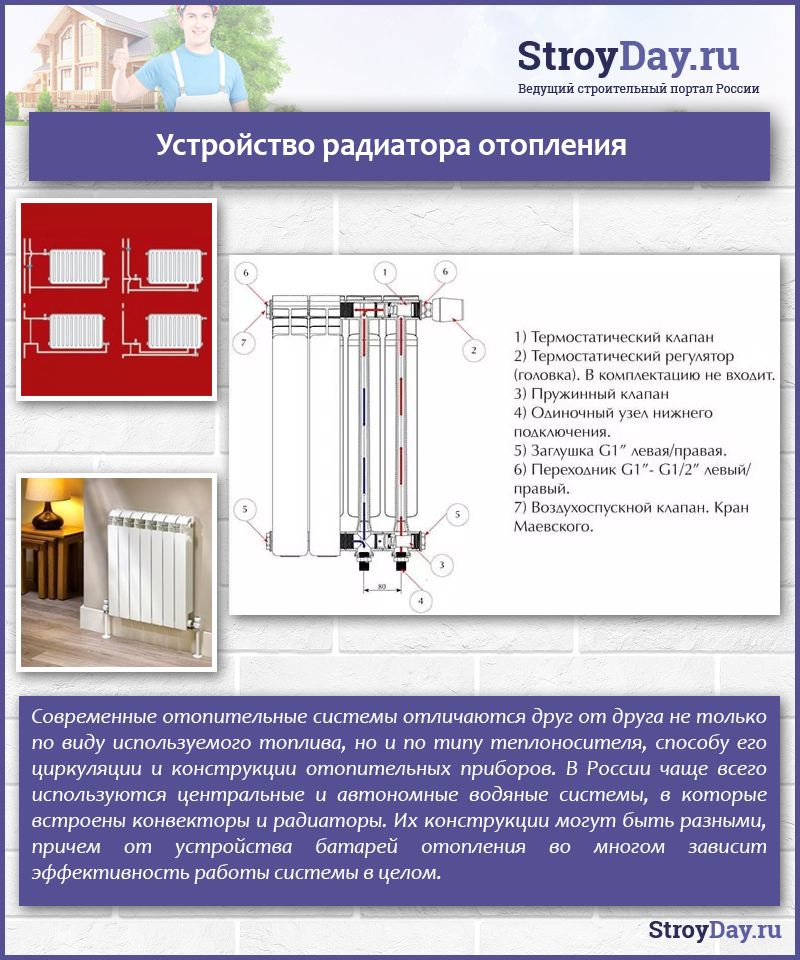

Устройство радиатора отопленияУстройство радиатора отопленияДвухтрубная система отопленияДвухтрубная система отопления

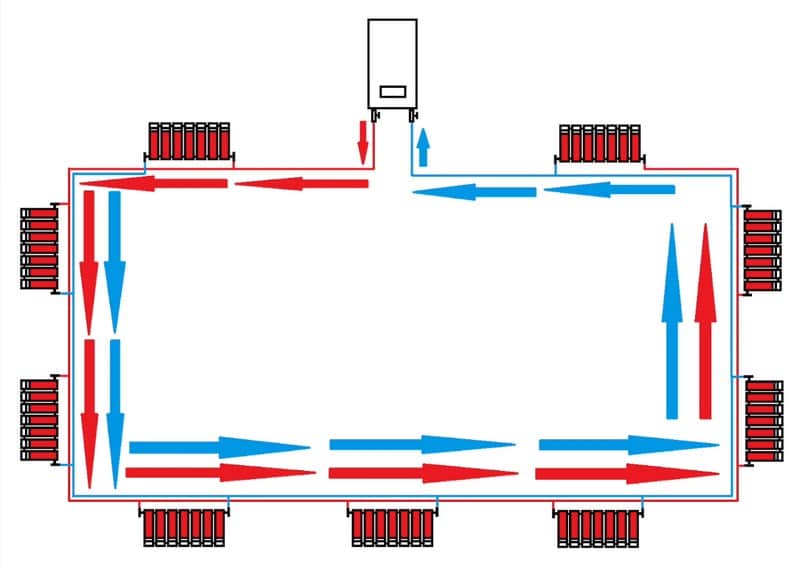

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаСхема Тихельмана

На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

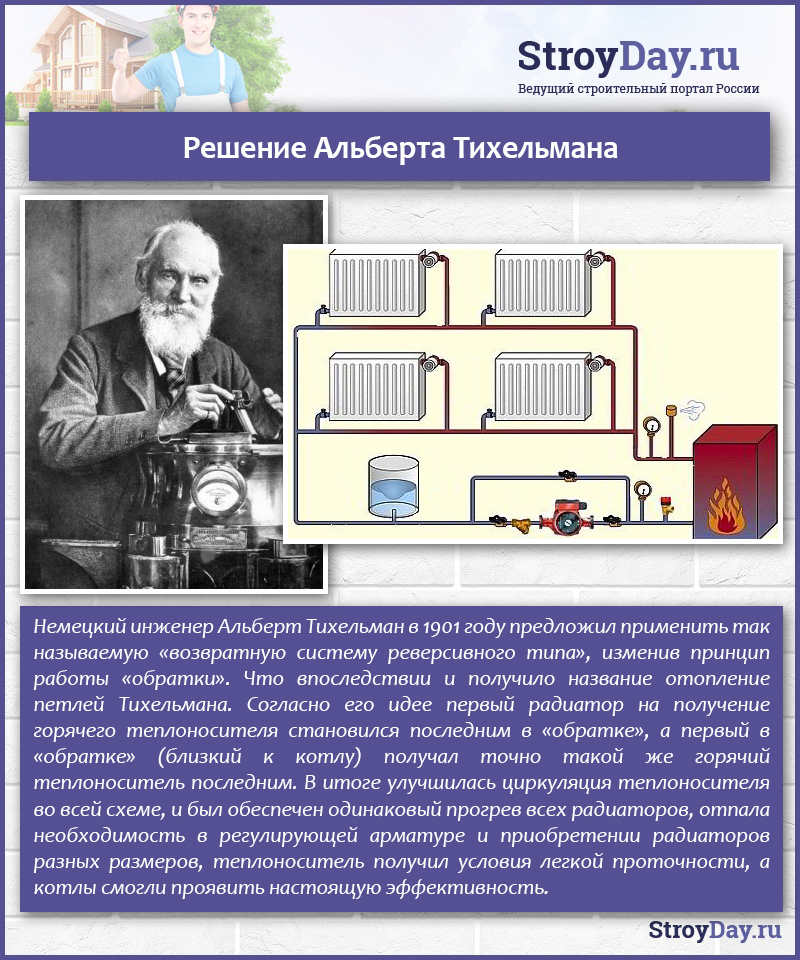

Решение Альберта ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

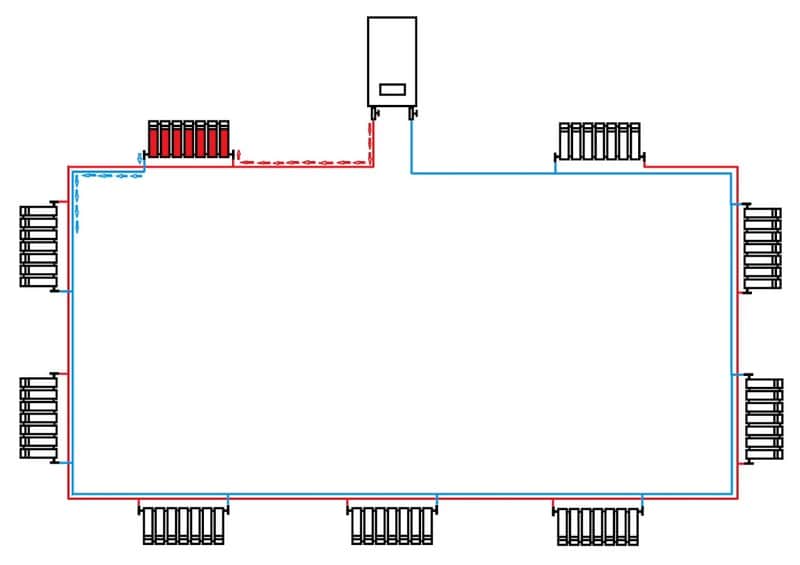

Процесс тока водыПроцесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

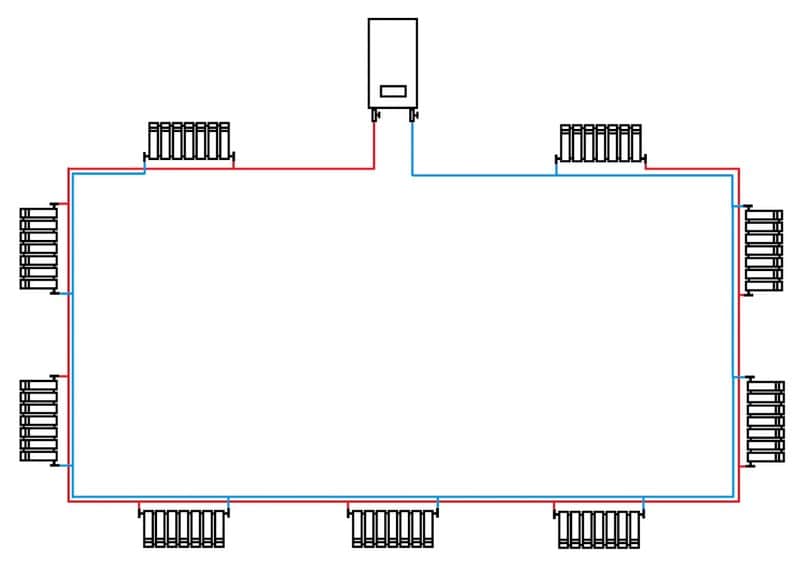

Радиатор посередине работать не будетРадиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

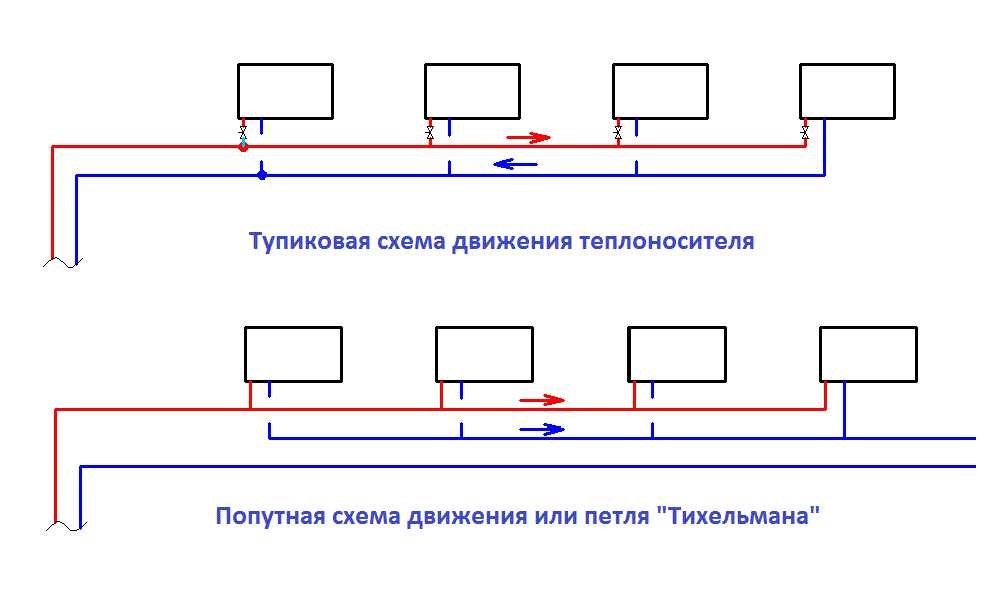

Тупиковая и попутная схемы отопления домаТупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

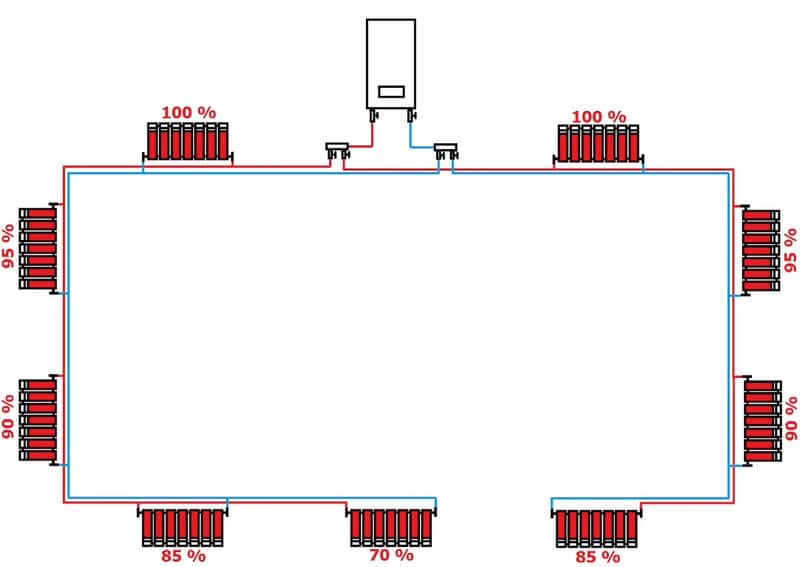

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектораПодключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Важно! На «обратке» и подаче, почти сразу после подключения к отопительному котлу, устанавливают по двойному коллектору. На линии подачи коллектор делит теплоноситель на два контура, идущих к одной и другой частям радиаторов соответственно. Аналогичная ситуация наблюдается и на линии «обратки». Как следствие – создается пара более коротких контуров.

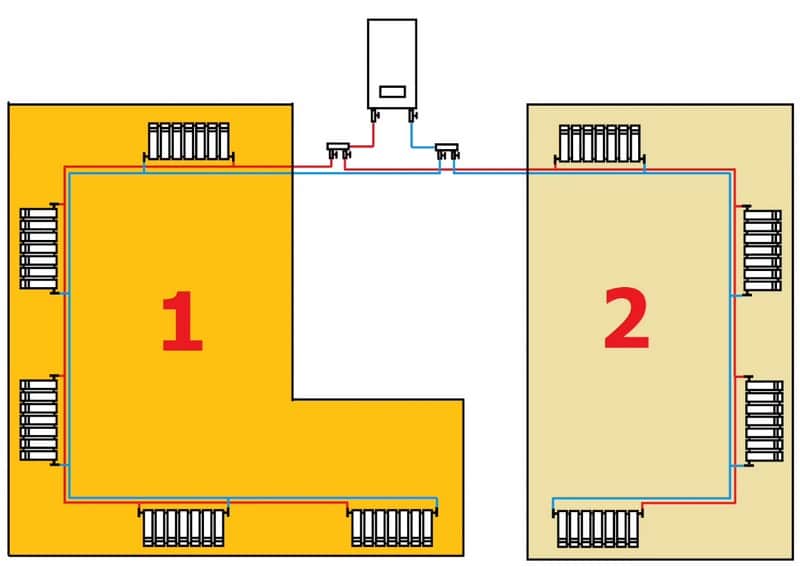

Два контураДва контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

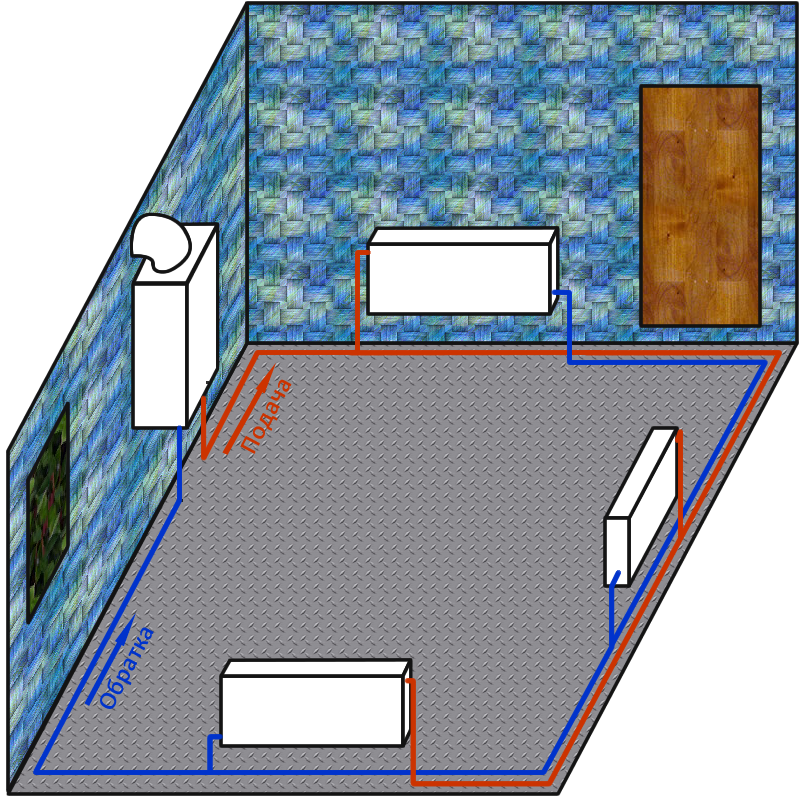

Схема петли ТихельманаСхема петли Тихельмана

О выборе места для установки батареи

Вы не сможете просто так установить радиатор на стене – выбирать место для его монтажа необходимо в соответствии с определенными требованиями. А это, в свою очередь, следует принимать во внимание еще при планировании будущего подключения.

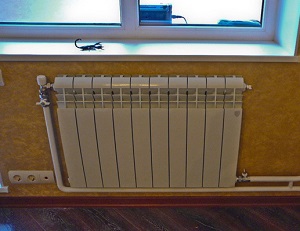

На фото показана схема правильного расположения батареи в подоконной нишеНа фото показана схема правильного расположения батареи в подоконной нише

Объясняется все тем, что если радиаторы в комнате расположить правильно, они создадут своего рода защитный экран, препятствующий проникновению холодного воздуха. Потому батареи чаще располагаются под окнами – именно там теплопотери максимальны.

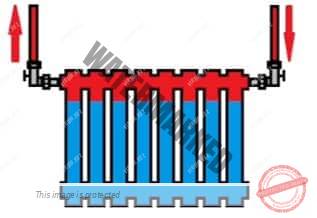

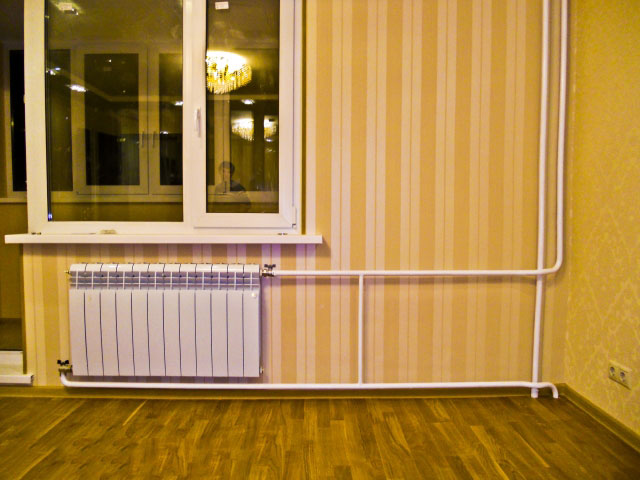

Верхняя подача, радиатор длиннее 12 секций, диагональное подключение
Верхняя подача, радиатор длиннее 12 секций, диагональное подключение

Обратите внимание! Заранее подготовленная схема расположения батарей даст возможность определить монтажные расстояния. Важно, чтобы каждый радиатор располагался минимум в 20 мм от стены, в 100 мм от низа подоконника и в 120 мм – от пола. Не меняйте эти нормативы!

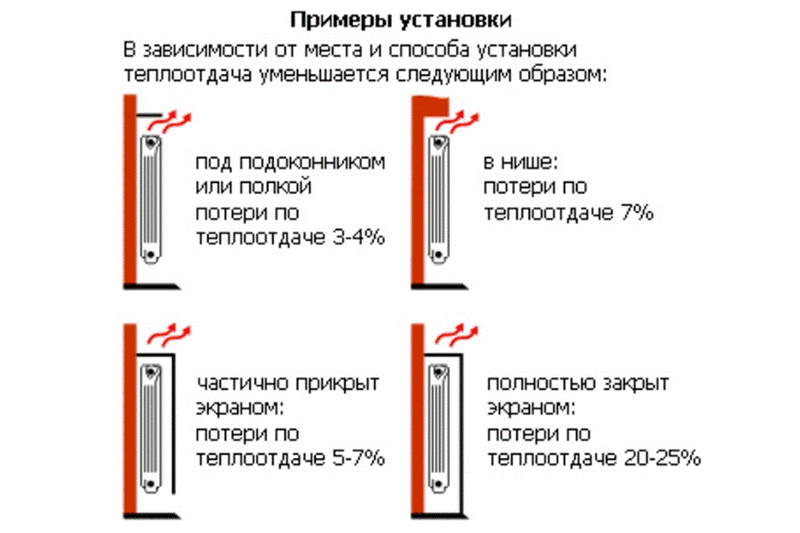

Неправильно выбранное место ведет к теплопотерямНеправильно выбранное место ведет к теплопотерямВиды отопительных радиаторовВиды отопительных радиаторов

О способах циркуляции воды в системе

Существует два способа циркуляции теплоносителя – естественный и принудительный. Во втором случае в схему включается циркуляционный насос, который нагнетает воду в трубы. Этот насос, как правило, устанавливается около отопительного котла или, как вариант, присутствует изначально в его конструкции.

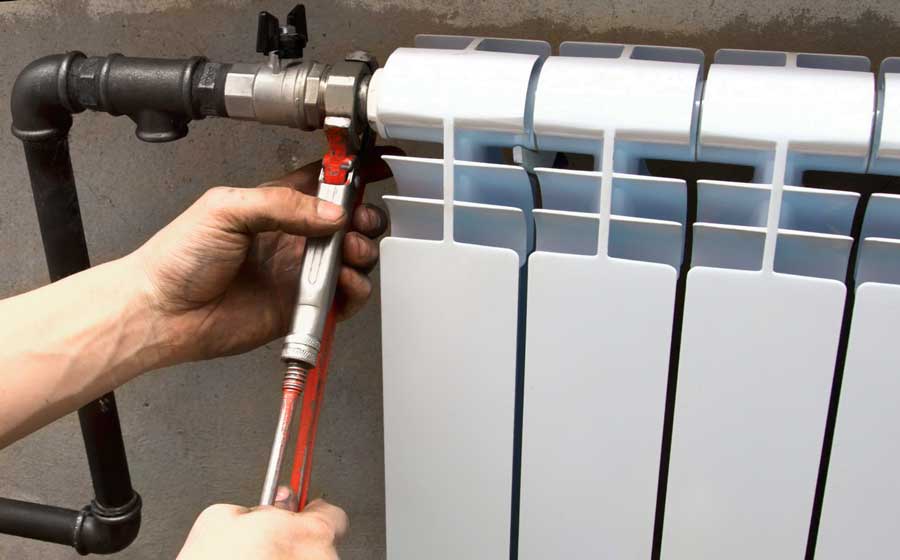

Подключение радиатора отопленияПодключение радиатора отопления

Если в вашем регионе часто случаются сбои в подаче электроэнергии и насос, соответственно, время от времени будет отключаться, то лучше отдайте предпочтение системе с естественной циркуляцией и энергонезависимому отопительному котлу.

При подключении радиаторов также нужно учитывать конструктивные особенности и протяженность теплотрассы. Если же используется насос, воплотить можно любой из способов подключения.

Калькулятор расчета напора циркуляционного насоса

Перейти к расчётам

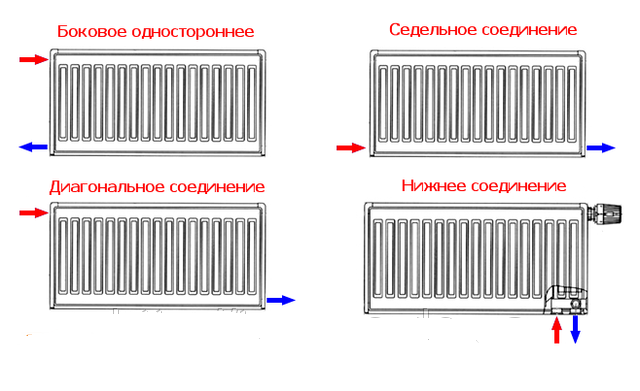

Схема подключения радиаторов отопленияСхема подключения радиаторов отопления

Таблица. Варианты подключения радиаторов.

Наименование, фотоКраткое описание

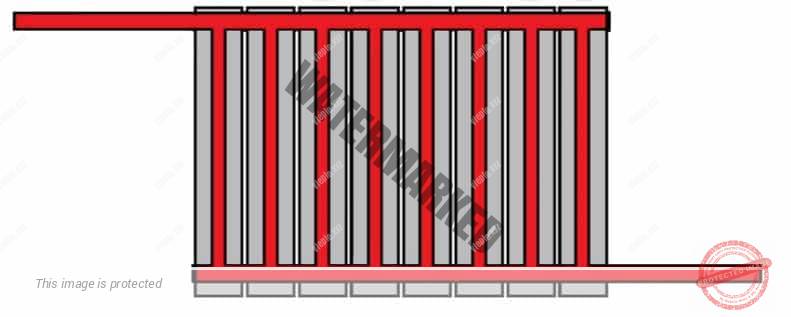

Перекрестное (также известно как диагональное подключение)
Перекрестное (также известно как диагональное подключение)
Наиболее эффективный вариант подключения. Теплопотери минимальны (не больше 2%). Вода подводится с одной стороны в верхней части, а отводится с другой в нижней. Есть возможность подключения многосекционных батарей.

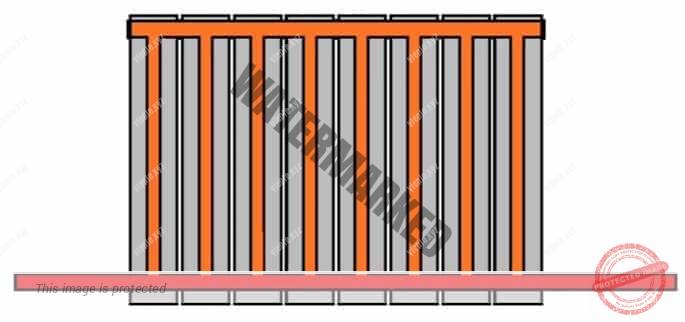

Нижнее и седельноеНижнее и седельное«Обратка» и подача подключаются снизу, способ используется при прокладке трубопровода в полу. Эффективность в плане обогрева самая низкая, прогрев батарей неравномерный, а теплопотери достигают 15%. С другой стороны, интерьер не испорчен трубами.

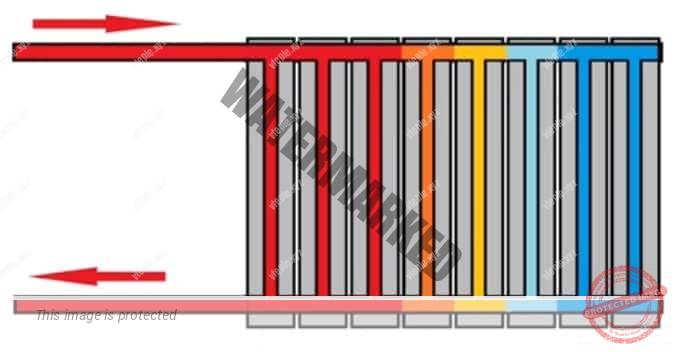

ОдностороннееОдностороннее«Обратка» и подача подключены с одной стороны (внизу и вверху соответственно). Секции батареи в таком случае прогреваются неравномерно. Оптимальный вариант для одноэтажных домов.

На заметку! При выборе того или иного способа вы должны решить, что важнее – привлекательный внешний вид помещения или же хорошая теплоотдача.

Калькулятор расчета количества секций радиаторов отопления

Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»



КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА



ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м² Одностороннее



ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Внешние стены смотрят на:

Положение внешней стены относительно зимней розы ветров



ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Высота окна, м
Одностороннее Ширина окна, м Одностороннее

Тип установленных окон



ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ



ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ

Планируемая схема врезки радиаторов в контур отопления

Планируемое размещение радиатора на стене



ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТА

ЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей) Одностороннее

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

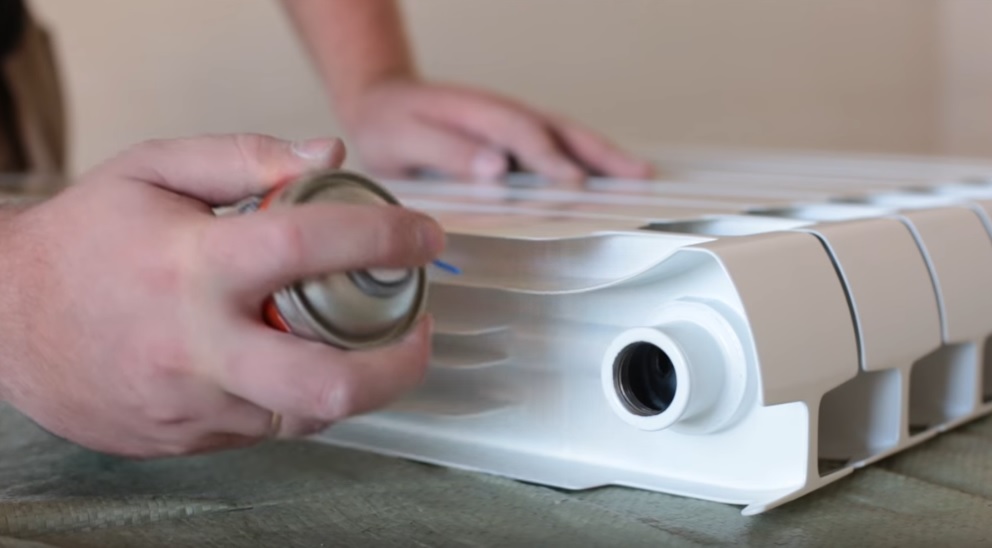

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатораПодготовка радиатора

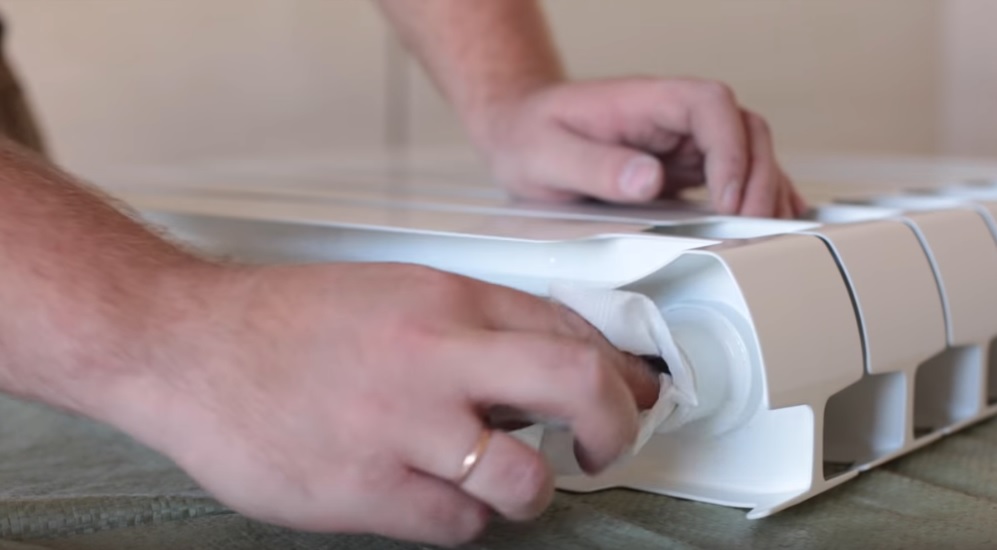

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой. Важно, чтобы отверстия получились максимально чистыми и сухими.

Отверстие вытирается насухоОтверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

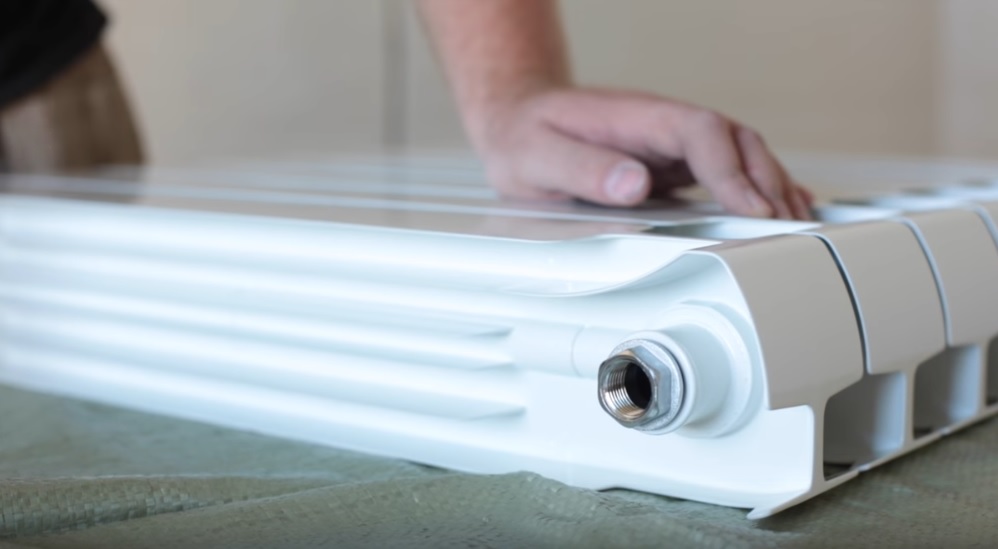

ПереходникПереходник

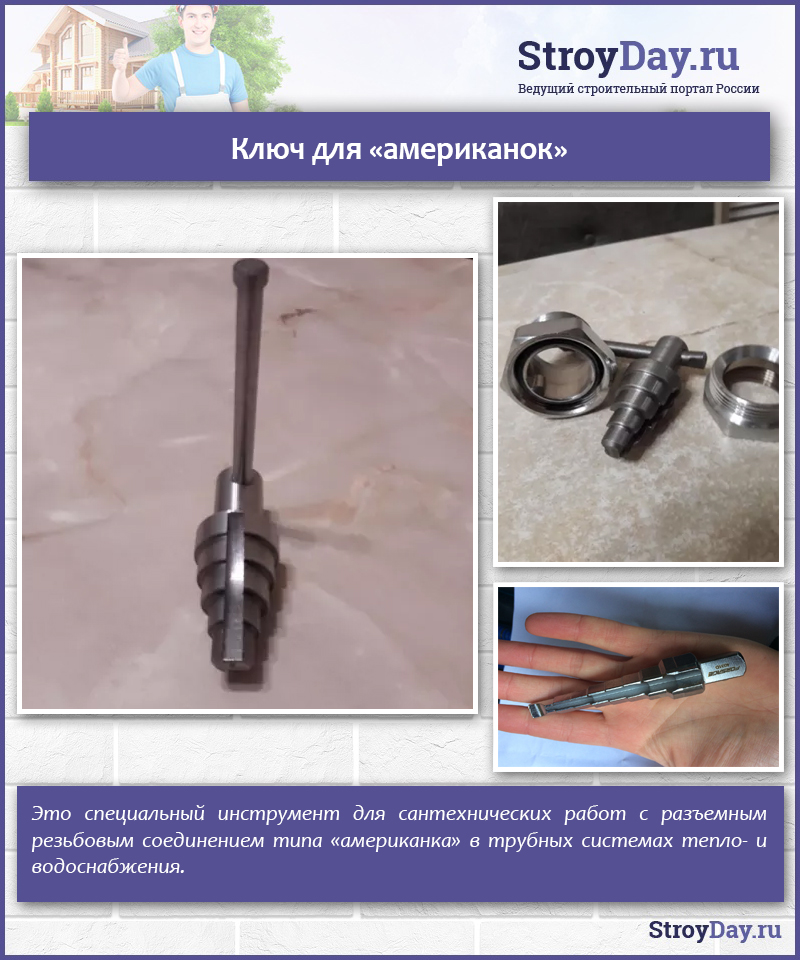

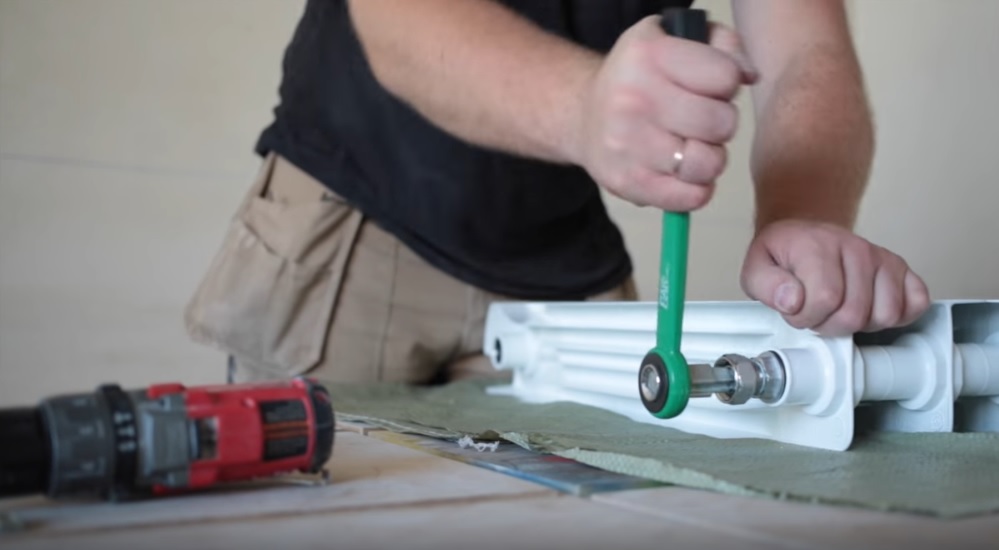

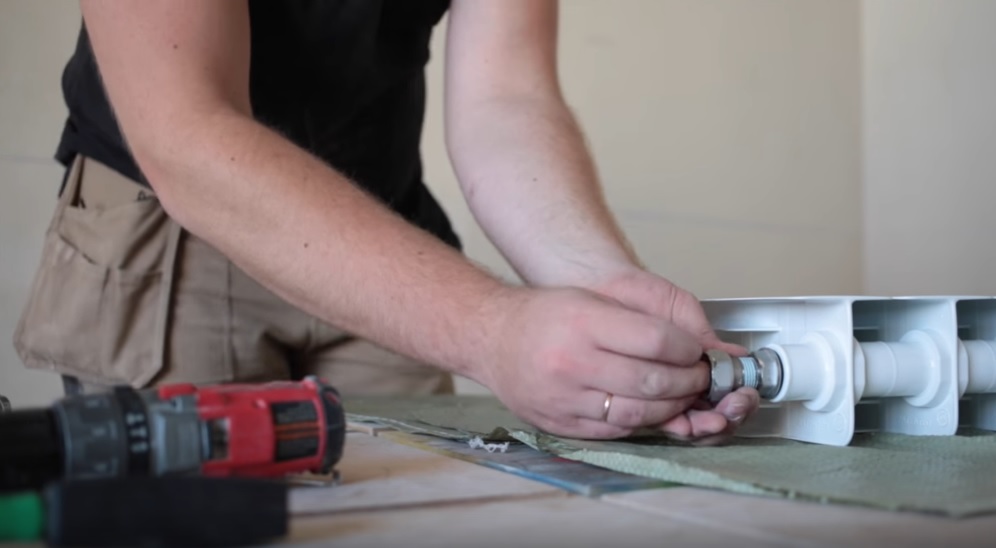

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

Устанавливается «американка»Устанавливается «американка»Ключ для «американок»Ключ для «американок»Используется ключ для «американок»Используется ключ для «американок»

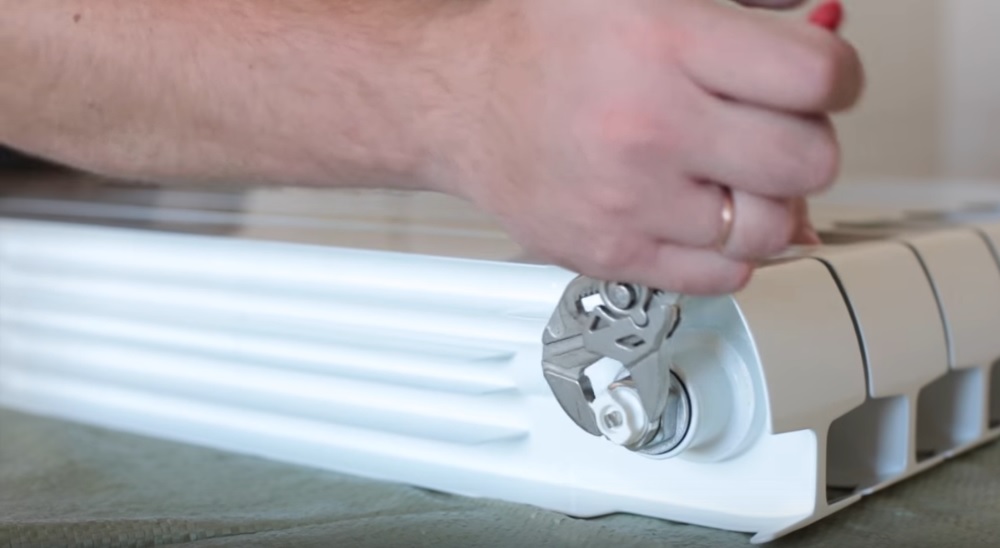

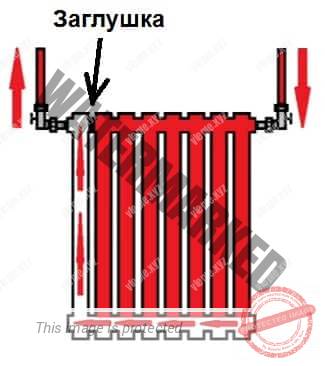

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Установка заглушкиУстановка заглушки

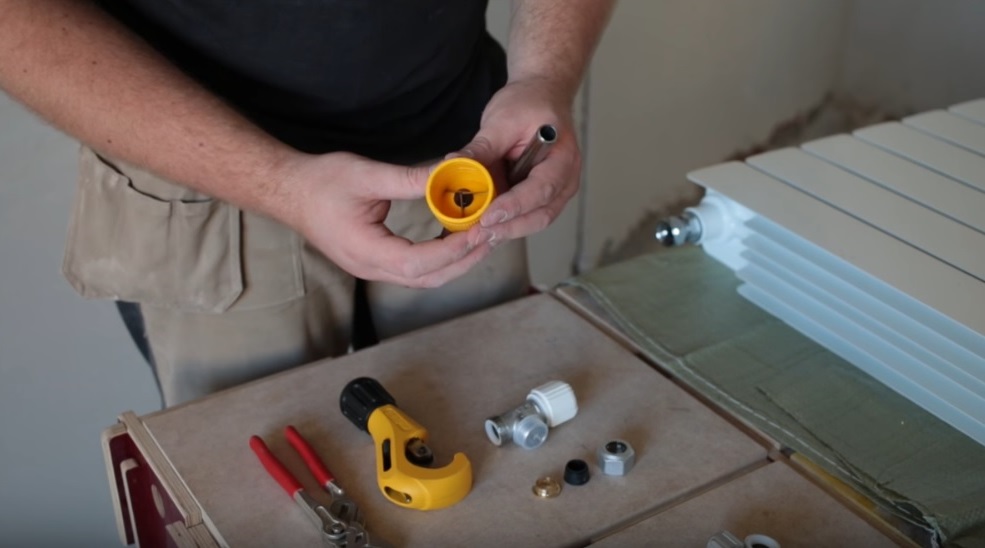

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску. Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы.

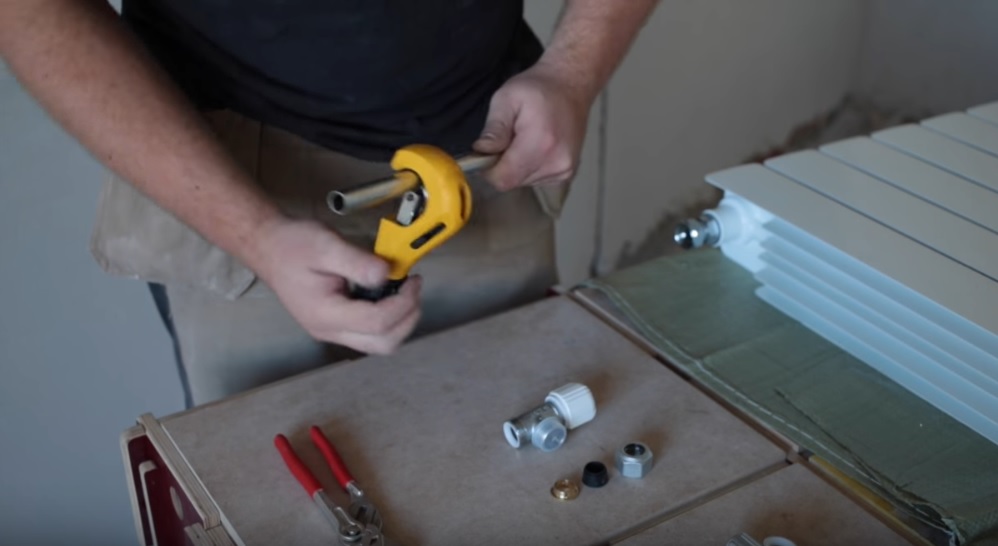

Подготавливается трубка (хвостовик)Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаскиПриспособление для снятия внутренней фаски

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

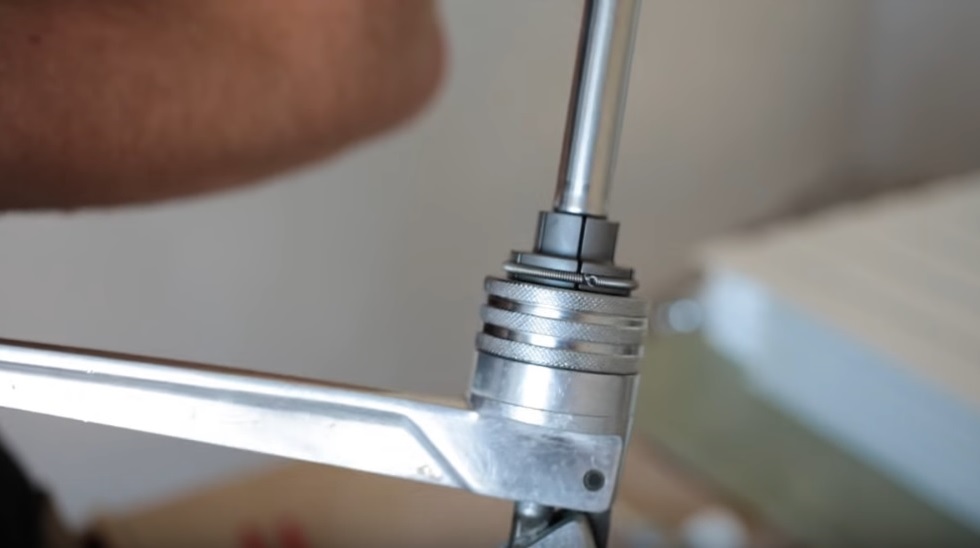

Расширение трубыРасширение трубы

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Нанесение разметкиНанесение разметки

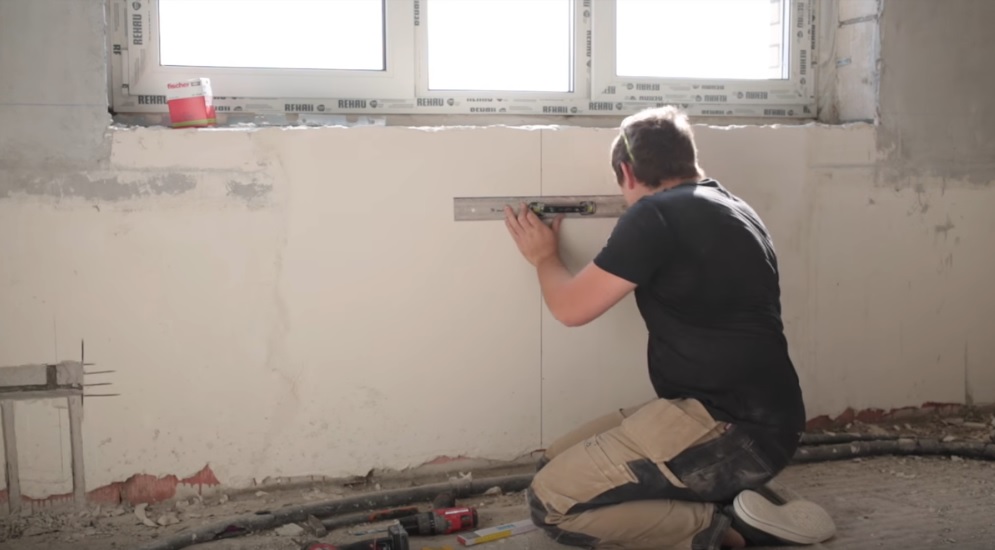

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Черчение линии установки держателейЧерчение линии установки держателей

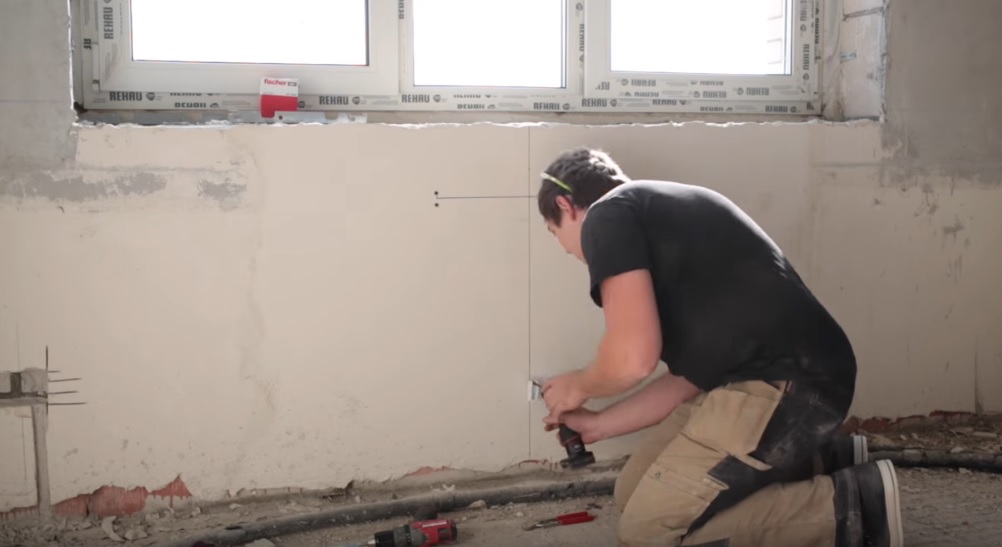

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Установка нижнего крепленияУстановка нижнего крепления

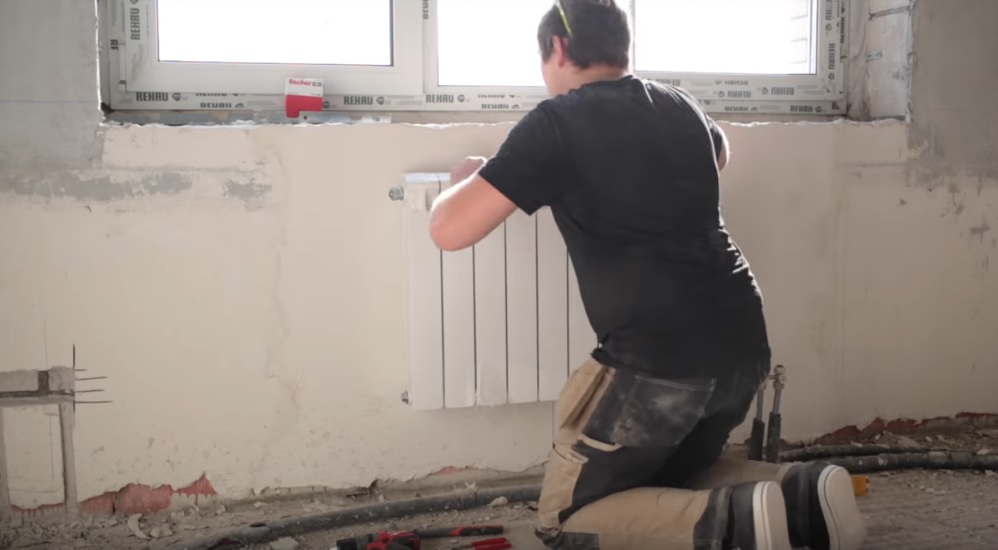

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

Монтаж радиатора отопленияМонтаж радиатора отопления

Обратите внимание! Если потребуется, можете немного подрегулировать крепления для батареи.

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

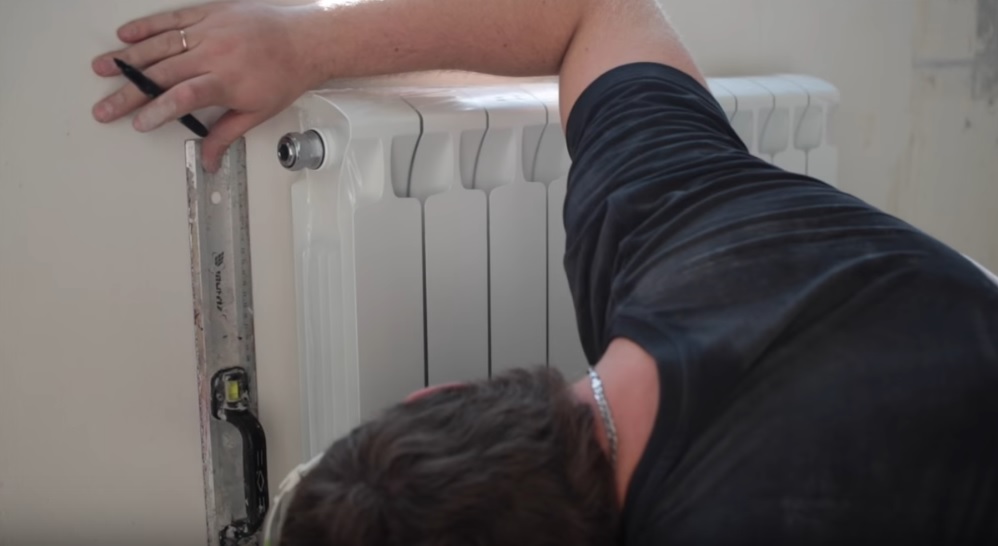

Разметка для будущего штробирования стенРазметка для будущего штробирования стен

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

ШтробированиеШтробирование

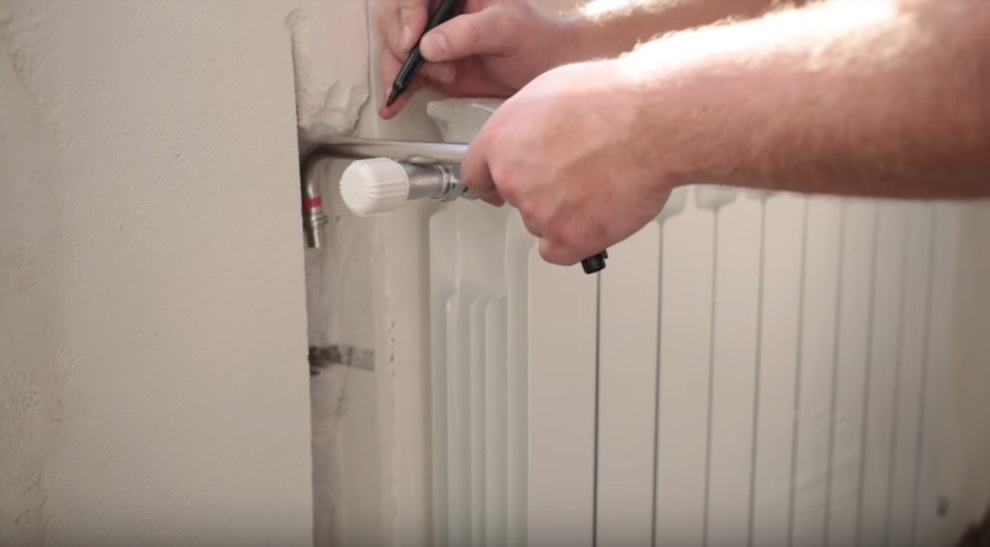

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатораПодготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

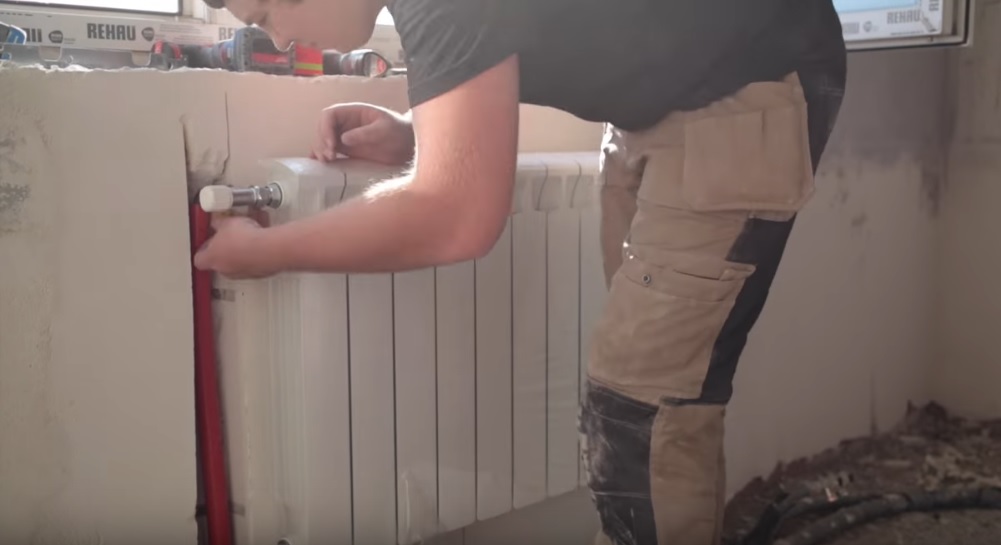

Подключение трубопроводаПодключение трубопровода

Видео – Различные схемы двухтрубной системы

Видео – Как установить отопительный радиатор

Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!

Подключение радиатора отопления к двухтрубной системе: разбор всех возможных способов

Схема отопительного контура с двумя трубами, на подачу и обратку, имеет массу преимуществ над аналогом с единственной магистралью циркуляции теплоносителя, поэтому она достаточно часто применяется при организации теплоснабжения.

Выполнить подключение радиатора отопления к двухтрубной системе можно несколькими способами. Метод подвода влияет на эффективность теплоотдачи батареи, поэтому вопросу его выбора стоит уделить особое внимание.

В статье мы обозначили плюсы и минусы двухтрубной системы отопления, описали специфику разных схем подсоединения трубопроводов, а также привели рекомендации по выбору оптимального варианта подвода исходя из типа радиатора и особенностей помещения.

Содержание статьи:

Чем хороша двухтрубная схема?

Существующие системы отопления делятся на три группы – однотрубные, двухтрубные и коллекторные. Самым дешевым в реализации является первый вариант. Однако наименее эффективна с точки зрения регулируемости теплоотдачи в комнатах и расхода тепловой энергии.

Максимальный эффект по этим показателям дает схема с . Но она и обойдется дороже всего в создании. Аналог с двумя трубами занимает некую середину между ними по стоимости и рабочим характеристикам.

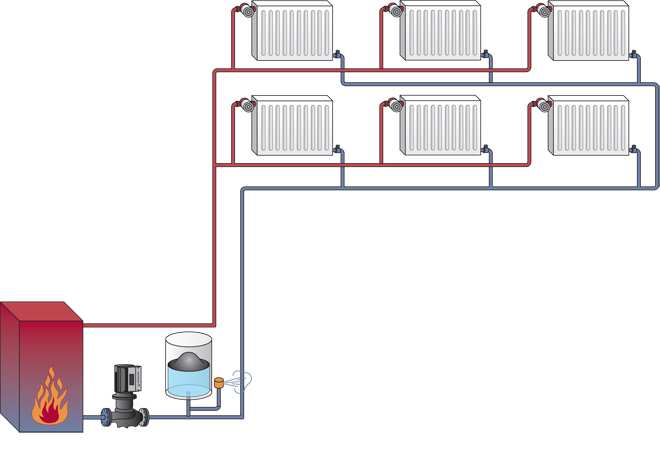

Двухтрубная система отличается высокой эффективностьюДвухтрубная система отличается высокой эффективностью

Двухтрубная система по эффективности сильно превосходит однотрубную, а при правильном проектировании обходится в монтаже всего на 10–25 процентов дороже нее

В отопительной системе с двумя независимыми трубопроводами по одному из них теплоноситель, чаще всего вода,  подается к радиатору, а по другому – отводится. В результате каждая батарея в контуре получает практически одинаковый объем тепла для отдачи его в помещение.

В однотрубном аналоге теплоноситель подается в радиатор и отводится по одному общему трубопроводу отопления. В этом случае первый комнатный обогреватель от котла (бойлера) получает гораздо больше тепловой энергии, нежели последний в цепочке. И получается, что в дальней от водонагревателя комнате всегда прохладно, а в ближней к нему слишком жарко.

Базовое визуальное различие этих систем – наличие в однотрубной разводке байпаса рядом с батареей. Эта перемычка обеспечивает бесперебойную циркуляцию теплоносителя, когда требуется один из радиаторов полностью или частично отключить от отопления. В отопительном контуре с двумя трубами она просто не нужна.

Среди основных достоинств использования двухтрубной системы:

  • точность регулировки теплоотдачи по отдельным помещениям;
  • универсальность – подходит для любых домов;
  • независимость работы отдельных радиаторов от остальных;
  • возможность быстрой установки дополнительных батарей.

Однако за эффективность приходится платить увеличенной протяженностью . К каждому радиатору в такой  системе подводится пара трубопроводов с теплоносителем от котла – один на подачу нагретой воды, второй на обратку.

Одно- и двухтрубная системы отопленияОдно- и двухтрубная системы отопления

Частная ошибка при выборе между однотрубной и двухтрубной схемами – второй вариант по смете выходит в полтора-два раза дороже первого, что совершенно не так

Если труба одна, то она в проекте закладывается более широкой в сечении, нежели при двухтрубной разводке. В итоге, общая стоимость этих двух вариантов по материалам различается не столь сильно.

Но вот объемы монтажных работ действительно увеличиваются вдвое. Если монтаж производить своими руками, то этот момент не столь актуален. Однако если заказывать сборку системы на стороне, то заплатить за схему с двумя трубопроводами придется несколько больше. Но выйдет она точно не в два раза дороже.

Точки подсоединения труб к батарее

Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.

Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Устройство бытового радиатора отопленияУстройство бытового радиатора отопления

Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками

Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.

Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

Устройство радиатора с подводом теплоносителя снизуУстройство радиатора с подводом теплоносителя снизу

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла

Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.

При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с , а не . Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Способы подключения радиатора

От выбора схемы подсоединения отопительных трубопроводов напрямую зависит эффективность теплоотдачи радиатора. Если теплоноситель не циркулирует по всей его внутренней площади, а быстро выходит в обратку, то тепло батарея отдает по минимуму.

Разные способы подсоединения батареиРазные способы подсоединения батареи

Самым эффективным способом подключения является диагональный. При нем вода внутри радиатора успевает на пути от входа к выходу охватить все секции, отдав каждой тепловую энергию

Подвести трубы с теплоносителем к радиатору можно тремя способами:

  • боковой односторонний – трубы расположены сбоку с одной стороны;
  • горизонтальный – нижний или верхний – трубы находятся на одном уровне по горизонтали относительно друг друга сверху или снизу батареи – одна подходит справа, а вторая слева;
  • диагональный перекрестный – трубы подсоединяются по диагонали.

В паспортах на радиаторы теплоотдача обычно указывается для диагонального способа подключения. При боковом подсоединении потери тепла будут достигать 10% от этого максимума. А при горизонтальном варианте они могут достигнуть и всех 20–25%.

Однако многое здесь зависит от количества секций и внутреннего устройства батареи. Плюс, немаловажную роль играет материал изготовления радиатора, а также место его размещения в помещении.

Подробная информация о выборе батарей представлена в .

Схемы разводки трубопроводов по подаче теплоносителя бывают:

  • с верхним подводом;
  • с нижним подводом.

Если система с естественной циркуляцией, то более эффективной и предпочтительной будет схема с верхней разводкой. Но при наличии  приемлемы оба варианта.

Непосредственно от способа подвода труб отопления зависит не сильно. Подача и обратка подсоединяются к батарее в соответствии с выбранной схемой. А оставшихся два отверстия закрываются краном Маевского и заглушкой.

Вариант #1 – с верхней разводкой

В этой схеме магистраль с теплоносителем к радиатору подходит сверху. Отводная труба может подключаться с этой же стороны, в боковом варианте, либо с другой (диагональный аналог). При этом движение воды в контурах подачи и обратки может быть попутным или встречным (тупиковым).

Максимальный уровень теплоотдачиМаксимальный уровень теплоотдачи

Если секций в радиаторе меньше десяти, то боковой способ подключения труб практически не уступает диагональному – но при большем их количестве в дальний от входа край батареи теплоноситель будет доходить только при сильном напоре в системе

При выборе верхнего подключения движение теплоносителя рекомендуется организовывать по попутной схеме. В этом случае обратный и подающий контуры получаются приблизительно одинаковой протяженности, что сильно упрощает балансировку всей системы.

Диагональный способ подсоединения труб с верхним подводом теплоносителя считается наиболее эффективным. Однако при грамотном проектировании остальные варианты также вполне применимы. А, зачастую, они еще и получаются более выгодными по цене. При этом все работы можно произвести самостоятельно.

На практике чаще используют тупиковую схему, так как она требует труб по метражу немного меньше.

Если дом небольшой – до 200 кв. м и хочется максимально сэкономить на системе отопления, стоит предпочесть именно схему с встречным движением нагретой воды. Здесь регулировка не так сложна и вполне реализуема. Но для большого коттеджа – в два-четыре этажа, лучше выбрать что-то иное.

Вариант #2 – с нижним подводом

В данном случае теплоноситель подводится снизу. Если такая разводка выстраивается в одноэтажном доме, то это позволяет избавиться от стояков. Обе трубы прокладываются от котла вдоль пола и не так коробят своим видом интерьер. Чем меньше в комнате трубопроводов, тем красивей все выглядит.

Радиатор с подводом воды снизуРадиатор с подводом воды снизу

Главное достоинство нижнего подвода – отсутствие стояков, что немного уменьшает сумму сметы на обустройство отопительной системы в доме

Обратка может в такой схеме подключаться:

  • сбоку;
  • по горизонтали снизу;
  • по диагонали.

Если используется обычный радиатор, без специальной перегородки для более эффективной циркуляции теплоносителя внутри, то лучше всего выбрать диагональный способ подсоединения.

Однако гидравлическое сопротивление в таком случае выходит больше, чем при горизонтальном варианте. Здесь надо внимательно считать что выгодней, делая .

Нередко горизонтальный способ получается максимально эффективным по теплопотерям. Но это возможно только при наличии на входе между первой и второй секциями батареи заглушки, которая направляет теплоноситель вверх по всему радиатору. Так сопротивление выходит минимальным, а теплоотдача максимальной.

Нижний подвод рекомендуется выбирать только для циркуляционных систем отопления. При естественном движении теплоносителя в радиаторах будет постоянно скапливаться воздух, особенно при горизонтальном и боковом подключении трубопроводов.

Его придется постоянно спускать с помощью . А это дополнительные телодвижения, поэтому лучше изначально избавить себя от подобных забот.

Выводы и полезное видео по теме

Как следует подключать радиатор в двухтрубной системе:

Нюансы подсоединения батареи к подаче теплоносителя и обратке:

Монтаж радиатора в системе отопления с двумя трубами:

Подключая радиаторы, главное не забыть установить терморегуляторы на обоих трубопроводах для точной балансировки системы обогрева дома. Но еще важней, сделать хороший теплотехнический расчет для конкретного коттеджа с правильным выбором труб по сечению и количеству секций.

Этот момент лучше перепоручить профессионалу. Иначе придется переплачивать за лишние трубы и площадь радиаторов либо потом дополнять систему новыми элементами.

Поделитесь с читателями вашим опытом подключения радиаторов к двухтрубной системе отопления. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

130 фото различных вариантов соединений

Система отопления является одним из важнейших элементом домоустройства. Отопление дома напрямую зависит от выбранной системы отопления, и того способа, каким она была подключена. К сожалению, далеко не каждый знает, как лучше подключить радиатор отопления своими руками.

Но прежде, стоит разобраться в разновидностях отопительных систем. Это необходимо, так как при подключении могут быть свои особенности в зависимости от выбранной системы.

Разновидности отопительных систем

В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.

Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.

Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.

Преимущества подобной системы:

  • экономичность, в плане необходимых материалов;
  • небольшие временные затраты при монтаже;

Ее недостатками являются:

  • Отсутствует возможность верхнего подключения;
  • Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
  • Теплоотдача не может превышать норму, рассчитанную при установке;

Двухтрубная система – отличается от предыдущей тем, что за подачу и возврат воды отвечают независимые трубы. Также, при использовании данной модели, радиаторы подключаются параллельно.

Достоинства этого метода подключения:

  • возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
  • равномерное нагревание всех элементов;

Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.


Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Крайне не рекомендуется зашивать радиаторы в ящик или закрывать их декоративным экраном, так как в этом случае теплоотдача элементов значительно снижается.

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.


Подключение радиатора в домашних условиях

Перед непосредственной установкой стоит убедиться в наличии всех элементов необходимых для монтажа. Если был выбран однотрубный метод подключения, рекомендуется приобрести байпас, который позволит снять устанавливаемый радиатор без необходимости перекрывать всю систему.

Также, согласно размерам и методу подключения подбираются соединительные элементы, если они не входят в комплект к радиатору. Сюда же можно отнести запорные вентили и сгоны, которые также подбираются по размерам.

Крайне желательно установить в конструкцию кран Маевского, который позволит периодически стравливать скопившийся воздух из системы.

В интернете существует большое количество фото демонстрирующих подключения радиаторов отопления, для выбора оптимальной конфигурации комплектующих.

Стоит заметить, что при установке любых видов радиаторов за исключением чугунных, не стоит снимать упаковку до завершения монтажных работ.

Инструкция для правильного подключения радиатора

Одной из основополагающих операций является разметка и установка кронштейнов. Делать это рекомендуется в соответствии с вышеперечисленными указаниями, либо согласно инструкции производителя радиатора.

Важно не допустить слишком сильного перекоса, так как это может привести к нежелательным последствиям в виде застоя. После установки, прибор должен плотно опираться на все крепления.

Далее следует выкрутить все заглушки из радиатора. Если используется однотрубный метод, в первую очередь к радиатору присоединяется байпас, который заранее оборудован вентилем. В противном случае, к прибору с помощью сгона подключается регулирующий вентиль.

Используя сгоны, нагревательный элемент подключается к системе отопления. Для обеспечения герметизации, при необходимости рекомендуется использовать паклю или аналогичный уплотнитель.


Установка радиатора в систему завершена, но для его полноценной работы потребуется еще опрессовка прибора. Для проведения этой процедуры рекомендуется обратиться к сантехнику, так как потребуется профессиональная аппаратура.

Фото процесса подключение радиаторов отопления


Также рекомендуем посетить:

Как правильно подключить радиатор отопления при двухтрубной системе

Правильное подключение радиаторов отопления при двухтрубной системе – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. Но ведь вам необходимо, чтобы радиаторы эффективно отапливали дом или квартиру!

Чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего здания необходимо правильно подключить и рассчитать радиаторы. Немаловажен и тип подключения, а их существует несколько. В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

Схема двухтрубной системы

Основа двухтрубной системы отопления – две трубы. Через одну нагретая вода поступает в батареи, через другую охлажденная отводится из них. Нагрев производится любым источником тепла – тепловым насосом, бойлером, котлом.

Если подключение радиаторов отопления при однотрубной системе отопления – последовательное и вода по мере прохождения батарей остывает, то при двухтрубной – параллельное и прогрев более равномерный.

Отличие двухтрубной системы отопления от однотрубной в том, что она практически равномерно нагревает все радиаторы. Небольшие потери тепла возможны из-за расстояния от нагревательного прибора – чем дольше вода идет по трубе, тем больше она остывает.

Схема правильного подключение радиаторов отопления при двухтрубной системеСхема двухтрубной системы отопления.

Эффективное подключение радиаторов отопления

Есть четыре основных схемы подключения радиаторов отопления при двухтрубной системе:

  • Боковое;
  • Верхнее;
  • Нижнее;
  • Диагональное.

Некоторые радиаторы рассчитаны на определенные типы подключения, но есть такие, которые считаются универсальными.

Боковое подключение

При таком типе подключения вода в батарею отопления поступает и выходит с одной и той же стороны. При этом она медленнее проходит через секции, которые дальше от точек подключения. За счет этого температура в этом месте ниже и радиатор греет менее эффективно.

Боковое подключение радиатораЦветами показано, насколько прогревается радиатор с боковым подключением.

Верхнее подключение

Если так подключить обычный радиатор, он будет малоэффективен. Теплая вода будет протекать в верхней его части и прогревать только ее.

Неправильное верхнее подключение радиатораПри таком подключении радиатор практически не будет обогревать помещение.

Есть радиаторы, предназначенные для верхнего подключения. В них установлена заглушка, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как в диагональном. Такие радиаторы хорошо прогреваются по всей площади.

Радиатор для верхнего подключенияРадиатор с таким внутренним строением будет работать эффективно.

Нижнее подключение радиаторов отопления

Если так подключить обычный радиатор, основной поток воды будет проходить в его нижней части. Часть ее за счет естественной конвекции будет подниматься вверх и радиатор прогреется, но не полностью.

Нижнее подключение радиатора отопленияРадиаторы с нижним подключением не работают на полную мощность.

Существуют специальные радиаторы с заглушкой, расположенной по аналогии с батареями, предназначенными для верхнего подключения. Они более эффективны, чем обычные.

Последние публикации:

Диагональное подключение радиатора отопления

При таком способе подключения горячая вода распределяется равномерно по все поверхности радиатора. И обеспечивает равномерный прогрев по всей его площади.

Диагональное подключение радиатора отопленияДиагональное подключение — идеальный вариант для двухтрубной системы.

Как правильно подключить радиатор при двухтрубной системе?

У однотрубной системы есть один большой минус. Чем больше тепла использует первый радиатор, тем меньше тепла отдаст каждый последующий.

В двухтрубной системе отопления в каждый радиатор подается вода примерно одинаковой температуры, поэтому нужно использовать ее по максимуму.

Соответственно, для обычных радиаторов лучше всего использовать диагональную систему отопления, либо ставить радиаторы, специально предназначенные для верхней или нижней системы. От боковой системы подключения лучше отказаться.

Советы по подключению радиаторов

Больше влияние на качество обогрева помещений имеет правильная установка радиаторов. Если не соблюдать нормы и правила, тепло будет уходить в никуда, а обогрев дома будет неравномерным.

Некоторые устанавливают вентили для регулирования скорости подачи воды в отдельный радиатор. При полном или частичном перекрытии такого вентиля повышается нагрузка на остальную систему. В результате может произойти прорыв, или выйти из строя насос. Поэтому пользоваться таким способом регулировки температуры стоит аккуратно.

При прохождении по трубам, соединяющим радиаторы, вода остывает. Поэтому чем дальше расположен радиатор, тем хуже он греет. Можно подключить к нему дополнительные секции, но проще изолировать саму трубу.

Напоследок предложим вам видео, в котором профессионал расскажет о особенностях разных систем подключения.

Последние публикации:



Не забудьте поделиться публикацией в соцсетях!

плюсы и минусы, схемы для квартиры и частного дома

Плюсы и минусы диагонального подключения радиаторов отопления надо знать, если при монтаже выбрана именно такая схема. Во многих случаях она оправдывает себя, а иногда малоэффективна. В первую очередь учитывают тип жилья: частный дом или квартира в многоэтажном здании.

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Однотрубное и двухтрубное подключение радиаторов отопленияДиагональная схема отличается особым подводом трубопровода к радиаторам

Плюсы:

  1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
  2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
  3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

  1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
  2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
  3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
  4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
  5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Однотрубное и двухтрубное подключение радиаторов отопленияБольшим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

  • от нижней поверхности подоконника до верхней части секций 5-10 см;
  • от пола до нижней части секций 8-12 см;
  • от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Виды диагонального подключения батареи

Существует несколько видов схем, по которым происходит диагональное подсоединение приборов обогрева в системе отопления. Общее у них то, что в любом варианте подвод трубопровода осуществляется с двух сторон. При двухстороннем присоединении КПД радиатора больше, чем при одностороннем подключении.

Однотрубное и двухтрубное подключение радиаторов отопленияДвухстороннее присоединение труб способствует повышению теплоотдачи по сравнению с односторонним подключением

Важным различием у диагональной системы является подвод подающей и отводящей трубы. Эффективной считается схема, где подача подключена к верхнему коллектору батареи, а обратка – подходит снизу. Такой вариант подходит для самотечных систем автономного отопления, где не предусмотрен циркуляционный насос. При обратном подводе (подача снизу, а обратка сверху), КПД уменьшается. Схема подходит для закрытого типа отопления, где перекачкой теплоносителя занимается циркуляционный насос.

Еще одним различием является то, что подключение приборов обогрева по диагонали можно выполнять в однотрубном и двухтрубном отопительном контуре.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

Диагональное подключение радиаторов в двухтрубной системе отопления

У двухтрубной системы аналогично контур выполнен кольцом, но трубы идет две. По подающему трубопроводу направляется нагретый котлом теплоноситель. По обратной трубе (обратке) теплоноситель отводится от радиаторов и направляется в котел для прогрева. Обогревательный прибор у двухтрубной системы подключают отводящими патрубками к обеим линиям общего контура.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

Однотрубное и двухтрубное подключение радиаторов отопленияУ открытого типа отопления циркуляция теплоносителя происходит самотеком

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей. Минусом является невозможность подключить «теплый пол».

Однотрубное и двухтрубное подключение радиаторов отопленияПринудительное отопление оснащено циркуляционным насосом

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

Однотрубное и двухтрубное подключение радиаторов отопленияЕсли циркуляция принудительная, две трубы можно располагать снизу радиатора

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

Однотрубное и двухтрубное подключение радиаторов отопленияЕсли циркуляция естественная, подающую трубу располагают выше приборов обогрева

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

Однотрубное и двухтрубное подключение радиаторов отопленияОднотрубная схема предполагает прокладку по полу только одной трубы, от которой патрубки подводят к нижнему и противоположному верхнему коллектору

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

Однотрубное и двухтрубное подключение радиаторов отопленияДля квартир приемлем боковой подвод от стояков

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

Однотрубное и двухтрубное подключение радиаторов отопленияТехнология монтажа требует использование дополнительных деталей

Монтаж происходит в следующем порядке:

  1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
  2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
  3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

  • для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
  • оптимально отдать предпочтение диагонали, если разводка двухтрубная;
  • подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Заключение

Плюсы и минусы диагонального подключения радиаторов отопления лучше узнать можно только на практике. Чтобы не допустить ошибки, при выборе схемы желательно проконсультироваться у специалистов. Они подскажут все нюансы с учетом конкретной ситуации.

Подключение радиаторов отопления: способы и схемы

Главная » Отопление » Возможные схемы подключения радиаторов отопления

Чтобы в доме было тепло, важно правильно разработать схему отопления. Одна из составляющих ее эффективности — подключение радиаторов отопления. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения.

Способ подключения радиатора влияет на его теплоотдачу

Способ подключения радиатора влияет на его теплоотдачу



Виды систем отопления

Содержание статьи

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления  — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Двухтрубная система

Двухтрубная система

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подробнее о системах отопления частного дома читайте тут.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как монтировать и  подключать радиаторы отопления своими руками читайте тут.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

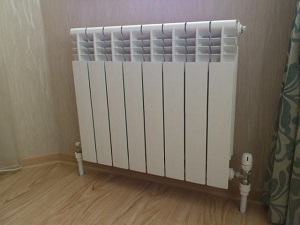

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

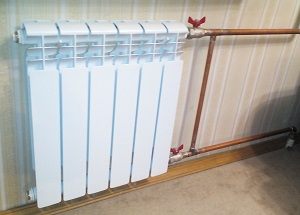

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Подключение радиаторов к системе отопления примеры, схемы

Приведённый обзор описывает способы монтажа радиаторов в квартирах, частных домах, офисных и торговых помещениях. Статья полезна как заказчикам проекта, так и монтажникам. После внимательного прочтения вы сможете сделать правильный выбор схемы, составить точную смету и поставить ясно обозначенную задачу специалистам-монтажникам.

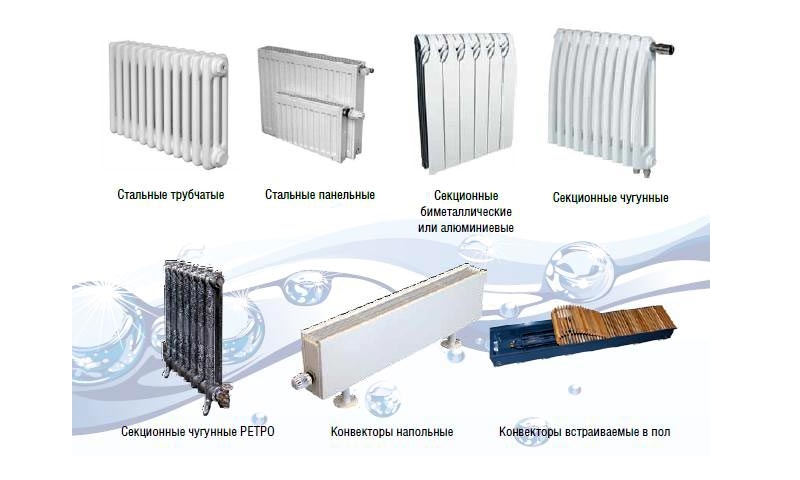

Радиаторы

Тип и модель радиаторов отопления становятся несущественными при неправильном их подключении к системе отопления. Чтобы добиться эффективности работы радиаторов и комфортности обогрева , необходимо грамотно использовать имеющиеся технические возможности определенного помещения.

В многоквартирных домах с централизованной отопительной системой, врезка производится в общий стояк, что ограничивает возможность автономного регулирования температуры и давления горячей воды. В частных домах возможности шире, но выше и расходы на отопительное оборудование. Чтобы сделать выбор схемы оптимальным, нужно разобраться в основных понятиях и общей терминологии данного вопроса.

Рассмотрим системы отопления

Однотрубная

Стандартный вид системы в многоэтажных домах с централизованным отоплением. Самый экономичный вариант, требует прокладки одной трубы по всему периметру. При однотрубной системе производится последовательное подключение радиаторов. Регулировать уровень тепла возможно только во всей общей сборке. Каждый радиатор запитывается от предыдущего соответственно, температура воды снижается в каждом последующем подключении.

Обнотрубная

Циркуляция горячей воды в такой системе обычно происходит естественная. Но учитывая затруднение прохода воды в последовательных подключениях возможно использование насоса подкачки. Такая система вполне подходит для обогрева небольших (до 70 кв. метров) квартир.

Двухтрубная

В двухтрубной системе каждый радиатор запитывается горячей водой по одной трубе, а отвод остывшей воды транспортируется на обогревающее оборудование по второй. Такая система эффективнее однотрубной, так как каждый радиатор снабжается горячей водой автономно. При таком подключении есть возможность регулировать температуру каждого радиатора в отдельности.

Двухтрубная

Но расход материала на монтаж такой системы увеличивается вдвое. Для обеих систем отопления подходят различные схемы подключения собственно радиатора. То, каким образом будет подаваться горячая вода, определит эффективность работы радиатора. Есть различные способы с различной эффективностью, мы подробно опишем каждый из них.

Способы подключения радиаторов

Правильное подключение радиаторов отопления при однотрубной и двухтрубной системе. Системы в свою очередь, делятся на вертикальные и горизонтальные. При вертикальном подключении радиаторы соединяются сверху вниз, при горизонтальном – последовательно от стояка.
Схем подключения всего три:

  1. нижнее
  2. боковое
  3. диагональное

Остальное производные от них.

Боковое, нижнее, диагональное подключения

Нижнее подключение

Нижнее подключение – самое простое, не вызывающее никаких вопросов. С одной стороны, радиатор запитывается горячей водой, с другой – отводится остывающая вода для запитки следующего радиатора или возврата в отопительную систему. Такое подключение батареи отопления считают самым низкоэффективным. Плюс такой схемы в том, что используется всего одна труба, которую легко скрыть в стене или под плинтусом.

нижнее подключение радиатора
На рисунке показано, как подключить батарею отопления в квартире с однотрубной системой, используя нижнее подключение.

Подключение к однотрубной системе в квартире

Перемычка внизу батареи (байпас) позволяет спускать воздушные пробки на отдельной батарее и облегчает движение воды в общем контуре.

Боковое подключение

Боковое, или одностороннее подключение обычно производят для удобства монтажа к вертикально расположенным трубам стояка в многоэтажных домах. Этот способ следует использовать в крайнем случае так как есть вероятность прогревания только части радиатора примыкающей к трубам. В радиаторе с боковым подключением к однотрубной схеме верхнее подключение служит для горячей воды, а нижнее – для отвода остывшей.

боковое подключение радиатора
На рисунке показано, как правильно подключить радиатор отопления в квартире с однотрубной системой по схеме бокового подключения.

Боковое подключение к однотрубной системе

Устройство перемычки – байпаса также позволит спускать воздух и стабилизирует давление воды в общем контуре.

Диагональное подключение

При диагональном подключении производители проводят тестовые испытания радиаторов. Вода проходит по всему радиатору равномерно и максимально интенсивно. За счёт этого все зоны прогреваются одинаково быстро. Это одна из наиболее эффективных схем. Диагональное подключение радиатора отопления при однотрубной системе.
В диагональной схеме подключения радиаторов отопления горячая вода поступает по верхнему вводу, равномерно прогревает всю батарею. Использовать байпас (перемычку) можно и в этом случае.

Диагональное подключение радиатора

Как подключить радиатор отопления в квартире по диагональной схеме к однотрубной системе, показано на рисунке.

Пример диагонального подключения радиатора

Ниже показана схема, как правильно присоединить батареи отопления в квартире к однотрубной системе с максимальным КПД. Схема «Ленинградка» проверена долгой практикой, и как показало время – это самое эффективное подключение в данном случае.

Радиаторы подключение Ленинградка

Схема подключения радиатора отопления к двухтрубной системе отличается лишь тем, что присоединение радиаторов отопления производится по двум параллельным контурам, один из которых запитывает радиатор горячей водой, а второй доставляет остывшую воду в нагревательную систему.



подключения радиатора к двухтрубной системе

Как видно из рисунка, принципиальных отличий в монтаже нет.

подключения радиатора к двухтрубной системе

Выбор определяется финансовыми возможностями и желанием придать монтажу более или менее эстетичный вид, скрыв тубы в полу или стене.

Подключения радиатора двухтрубной системе

Заключение

Зная базовые основы и существующие схемы монтажа системы отопления, Вы сможете сделать правильный выбор и проконтролировать надлежащее исполнение работ. При некоторых навыках любую схему возможно собрать собственными руками.

Подключение радиаторов отопления в частном доме позволяет использовать любую из вышеперечисленных схем.Главным выгодным отличием от подключения радиаторов отопления в многоквартирном доме является возможность регулировать температуру и давление поступающей горячей воды.

Подключения радиатора двухтрубной системе

Отправить ответ

avatar
  Подписаться
Уведомление о
