Содержание

Планировка и чертежи подвала частного дома

Такое помещение, как подвал, вещь для частного дома незаменимая, ведь никакой холодильник не сможет вместить такого количества банок с консервами, соленьями, вареньем, овощами, и другими запасами. Практически каждый человек, имеющий собственное жилье, может сделать себе такое строение.

планировка подвалаПланировка подвала с бассейном, сауной и санузлом

Для этого можно использовать как подвал жилого здания, уже существующий, будь это дом или квартира, так и самостоятельно построенный небольшой подвал на участке возле дома. Кроме того, составив планировку подвала, вы сможете сделать его оригинальным и красивым.

Вернуться к оглавлению

Содержание материала

Что такое подвал

Такое помещение, как подвал, имеет собственное определение. В основном называют подвалом большое помещение, расположенное на нулевом этаже здания и занимающее всю его площадь. Таким образом, в этом помещении можно разместить множество других построек, таких как гараж, мастерская, дополнительная комната, бассейн, прачечная, бойлерная или же бассейн. Кроме того, в нем можно расположить кладовую. Это главное отличие подвала от погреба.

В подвале дома могут быть разные по предназначению комнаты, а в погребе — только одна для хранения продуктов сезонного урожая или консервации.

план подвала с саунойПланировка подвала с сауной, прачечной и тренажерным залом

Теперь давайте рассмотрим нюансы при планировании схемы и постройки подвала на частном участке. Конечно, нужно учитывать то, что качественный и хороший фундамент в просторном доме имеет большие требования в плане трудоемкости и финансов. Поэтому необходимо рассмотреть все плюсы и минусы постройки подвалов в фундаменте дома.

Вернуться к оглавлению

Минусы подвалов в фундаменте дома

Первый большой недостаток, который является проблемой для большинства хозяев, — это финансовая сторона. Для того чтобы сделать хороший качественный и надежный подвал, нужно будет потратить почти половину стоимости всего дома. Но стоит учесть то, что цена напрямую зависит от условий строительства, а именно от грунтовых вод, состава грунта и от рельефа местности.

Второй недостаток — это необходимость в больших трудозатратах на работы, которые при строительстве своими руками будут даваться очень нелегко.

подвал 7х9Планировка цокольного подвала 7х9 с топочной и кухней

И, тем не менее, на большинстве дачных и обычных частных участках строительство ведется самостоятельно, так как это помогает избежать лишних затрат.

Вернуться к оглавлению

Плюсы подвала в фундаменте

Плюсов в расположении подвала в нулевом этаже вашего дома, конечно, намного больше, чем минусов. Первым плюсом является то, что в вашем распоряжении существует огромный участок, на котором можно расположить необходимые помещения, да и все что вам угодно начиная от оранжерей хозяйственных блоков и заканчивая котельной.

Кроме того, если вы любитель спортивных нагрузок и хотите держать свое тело в форме, в подвале можно расположить тренажерный зал. В другом случае это помещение послужит отличным местом для постройки бильярдной или зимнего сада, в котором, установив естественное освещение, можно даже зимой находится в окружении зеленых растений.

Вернуться к оглавлению

Подвал в монолитном фундаменте

Перед началом проведения работ по разметке вы должны в бумажном или компьютерном варианте создать чертеж, по которому будет ясно, как именно выглядит ваш подвал как внутри, так и снаружи. Для примера рассмотрим варианты частичного подвала под зданием. На наши нужды выделена большая половина дома, но если есть возможность использовать всю площадь, то это будет даже лучше.

Полная высота от пола до потолка подвала, используемого нами, будет составлять 150 сантиметров, уровень расположения над землей равен 80 сантиметрам.

Такая небольшая высота объясняется тем, что есть необходимость установки гидроизоляции и также проведением бетонирования пола. Каждый из них занимает в среднем 20–30 сантиметров. Вся конструкция будет занимать высоту до 2,2 метра. схема устройства подвала Если ваш участок, на котором расположен дом, имеет высокий уровень промерзания почвы, и он достигает уровня ниже 1,5 метра, то в таком случае есть необходимость в траншее или котловане, раскапываемом на этом уровне. После этого поверхность засыпается песчаной подушкой, которая не должна превышать 60 сантиметров по высоте. В основном уровень приложенных усилий зависит напрямую от плотности грунта и его податливости.

Если есть грунт, из лучших вариантов — провести дополнительное укрепление при помощи выкладывания кирпича, обрабатывания стен опалубкой и рытья дополнительного котлована. Если же в вашем расположении больше финансов, то было бы неплохо провести выкладывания бетонных блоков под фундамент. план подвала 9х10
Если грунт отличается твердостью и состоит из камня, земли и тому подобного, то производится рытье отвесной траншеи. Но стоит быть внимательным в том месте, где должны располагаться двери: там грунт не выкапывается и остается, после чего армируется. Дальше все основание укрепляется при помощи опалубки. Последняя часть основания из 10–15 сантиметров должна усиленно армироваться, особенно в тех местах, где будут располагаться окна и двери.

Если есть уже готовая структура несущих конструкций на первых этажах зданий, ее нужно использовать для дальнейшего планирования и построения чертежей подвала или нулевого этажа. Это особенно важно, если вы хотите свободно и творчески расположить элементы по своему желанию, так как их можно будет согласовывать с уже разработанной жилой структурой.

подвальная вентиляция Схема устройства вентиляции в подвале

Обычно такой этаж или подвал можно обустраивать не только для расположения погреба или других технических помещений. В некоторых случаях разрешается строить место для временного местонахождения людей. Главным условием в таких ситуациях является наличие хорошей вентиляции и теплоизоляции.

планировка подвала с тренажерным заломПример планировка подвала частного дома с тренажерным залом и сауной

Если жилье, под которым расположен подвал, — индивидуальное, тогда можно облегчить доступ в нижнее помещение дома при помощи наружного входа по дому и домовым лестницам. Если же в вашем подвале будут расположены такие комплексы, как спортивно-оздоровительные или бытовые помещения и тому подобное, нужно будет побеспокоиться о наличии отдельного выхода.

Вернуться к оглавлению

Меры предосторожности при проектировании подвала

  1. В подвальных помещениях запрещается устанавливать емкости с легко возгораемыми жидкостями. Это также касается топочных, газовых или котельных помещений.
  2. Расположение гаража в подвальном помещении является нежелательным, хоть и разрешается правилами эксплуатации. Такие меры предосторожности объясняются тем, что такое расположение помещения может представлять опасность для жизни и здоровья людей, проживающих над таким строением. В основном это объясняется опасностью сбора выхлопных газов в верхних комнатах здания.Если вы все же решили расположить гаражное помещение под своим жилым домом, то необходимо соблюдать правила эксплуатации, которые обязывают устанавливать хорошую вентиляцию с электрической или механизированной вытяжкой. Конечно же, такое правило не касается расположения электромобилей в подземном гараже.

    планировка подвала с гаражом3D планировка подвального этажа с гаражом и хозяйственными помещениями

  3. Если в вашем подвале отсутствуют какие-либо легковоспламеняющиеся материалы, то выход может быть сделан и через тамбур здания.
  4. При желании расположить жилой уровень в подвале необходимо обратить свое внимание на правила, указанные соответственными органами. Нормы, указанные в этом документе, дают определение жилому подвальному помещению: это комнаты или система комнат, предназначение которых заключается в круглогодичном и постоянном проживании человека, и при этом имеющие соответствие всем санитарным требованиям; также оно включает в себя подходящий микроклимат и достаточный уровень вентиляции воздуха.
планировка подвала 8х13 Вариант планировки цокольного этажа 8х13

Если вы будете использовать советы, указанные в этой статье, то сможете сделать подвал в частном доме, который будет отличаться как прочностью, так и надежностью.

видео-инструкция по монтажу своими руками, особенности проектирования подпорных стен, погребов, цена, фото

Некоторые заблуждаются, думая, что строить дом, с внесением в проект подвала, нерентабельно.

Действительно, создание подвального помещения в жилище требует немаленьких дополнительных затрат, но эти расходы в полной мере себя оправдают в будущем, и что кажется на первый взгляд неэкономичным, в итоге станет выгодным.

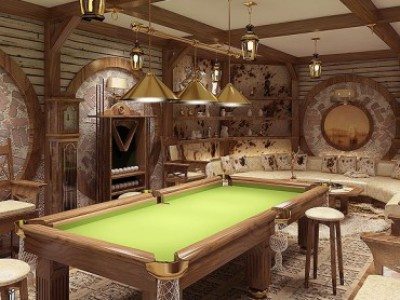

Фото бильярдной в подвальном помещении дома.

Фото бильярдной в подвальном помещении дома.

Преимущества цокольных этажей

Любой вклад в строительство должен быть оправдан. Это касается и создания подвального помещения, поэтому, прежде чем выбирать проект дома с ним, нужно изучить, какую выгоду получит будущий владелец такого жилья. Главным плюсом такого строительства являются экономия и комфорт.

Объясняется это следующим:

  1. Во-первых, цокольный этаж помогает сэкономить площадь как дома, так и непосредственно самого участка, ведь в подвале можно удобно расположить все подсобные помещения
    . К ним относятся и кладовая, и котельная, и мастерская, и гараж, и другие технические комнаты. К примеру, если владелец загородного участка выращивает овощи, то в подвале удобно хранить собранный урожай.
  2. Во-вторых, подвальное помещение под домом делает пол в комнатах первого этажа теплее, благодаря чему в зимнее время понадобится затрачивать меньше ресурсов на отопление, в результате экономятся и финансы, ведь цена и электроэнергии, и газа сейчас недешевая. Кроме того, цокольный этаж исключает проникновение в постройку сырости, вследствие которой нарушается комфорт в доме.
  3. В-третьих, некоторые особые проекты погребов и подвалов позволяют организовать в цокольных этажах не только технические помещения или хранилища, но и комнаты для развлечений, например бильярдную, а также кабинеты, и даже дополнительное жилое пространство. Словом, польза от подвала есть, причем немаленькая, поэтому, благодаря дополнительным удобствам и комфортности, дома с цокольными этажами, сейчас на пике своей популярности.

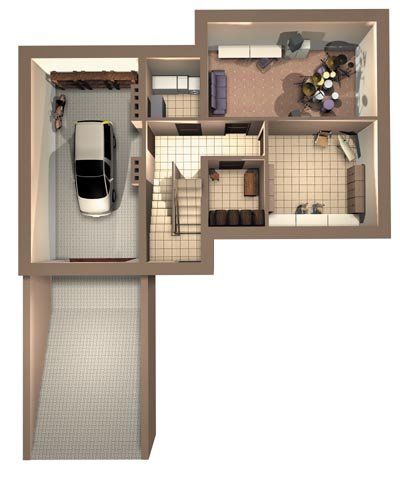

На фото изображен типовой проект подвала, который помогает экономить полезную площадь.

На фото изображен типовой проект подвала, который помогает экономить полезную площадь.

Нюансы, которыми не следует пренебрегать при создании проекта подвального помещения

Существуют и типовые проекты подвалов, в которые можно внести корректировки для конкретного участка, и индивидуальные. Однако в любом случае при их создании нужно учитывать не один аспект, поскольку проще все продумать еще на начальной стадии, чем потом, к примеру, ломать стены или другие конструкции.

К тому же, именно на проект происходит ориентирование каждого этапа возведения дома. От того, насколько качественно он был создан, и все ли было в нем учтено, будет зависеть весь итоговый результат и качество жизни в жилище в целом.

Даже если планируется обращаться к специалистам, а не создавать проект подвала своими руками,то полезная информация не помешает в любом случае, ведь, владея ею, можно держать все под своим контролем. Поэтому давайте разберемся, что важно знать застройщику для этого, чтобы избежать ошибок?

Стены подвала

Проектирование подпорных стен и стен подвалов полностью зависит от типа фундамента.Его выбор является важным моментом уже на начальном этапе, так как на столбчатой или плитной основе возводить такие конструкции намного сложнее и затратнее. В связи с этим подвальные стены, как правило, совмещают именно с ленточным фундаментом.

Что касается толщины стен в подвале, то этот показатель напрямую будет зависеть от бокового давления грунта на них. Для расчета этих параметров и внесения их в проект используется специальная инструкция и формулы, а также применяются и готовые таблицы, по которым можно ориентироваться.

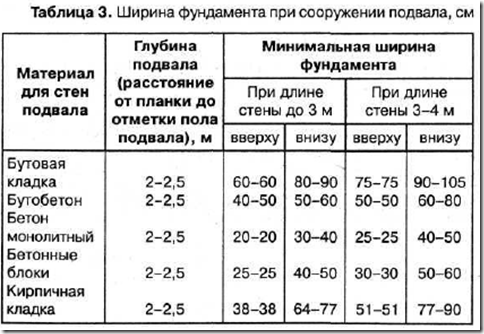

Таблица ширины фундамента и стен в зависимости от типа материала.

Таблица ширины фундамента и стен в зависимости от типа материала.

Выбор материала для подвальных стен диктуется непосредственно характером почвы и уровнем грунтовых вод. К примеру, на сухих непучинистых грунтах для их возведения можно выбрать бутовый камень, кирпич или бетон. Если же почва на участке пучинистая и насыщена влагой, то такие конструкции лучше делать с применением железобетона или монолита.

Обратите внимание!
Поскольку согласно СНиП глубина подвальных помещений должна быть не менее 2 м (при размещении тепловых агрегатов – 2,5м), следовательно, высота стен вносится в проект не меньше этого показателя с учетом горизонтальных перекрытий.

Гидроизоляция пола и стен

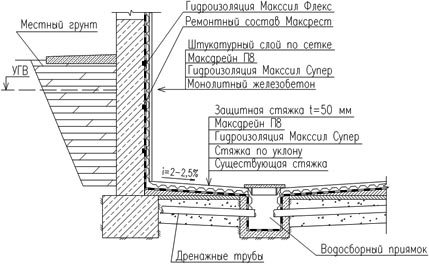

Схематическое изображение основательной гидроизоляции подвала.

Схематическое изображение основательной гидроизоляции подвала.

При создании проекта дома с подвалом обязательно в расчет берется то, что гидроизоляцию пола и стен подвала необходимо будет делать как снаружи, так и изнутри помещения, во всю площадь и высоту. Причем, в зависимости от уровня грунтовых вод (УГВ) существует различная степень такой защиты.

Так, если на участке присутствуют малоподвижные грунты и УГВ на низкой глубине, тогда на стены достаточно нанести горячий битум или уложить на них рубероид либо стеклоизол. Когда на участке присутствуют сложные и влажные грунты, то в этом случае придется создавать целую защитную систему на месте подступа воды к полу.

Она создается путем укладки полиэтиленовых полотнищ или рубероидных ковров на стяжку подвального пола в толщину самой стяжки, а затем все это снова заливается бетонным раствором. Также в данном случае понадобится сделать дренаж по периметру всего строения. Кроме того, в проект подвальных помещений должны быть включены отмостки, которые размещаются вокруг дома.

Такой водонепроницаемый пояс можно изготовить из бетона или асфальта. Он поможет отвести от жилища талую и дождевую воду. При этом в местах, где цоколь примыкает к отмосткам обязательно нужно создать защитный герметичный слой из уретановой или тиоколовой мастики, так как именно на этом участке чаще всего возникают трещины при усадке здания.

Утепление подвального помещения

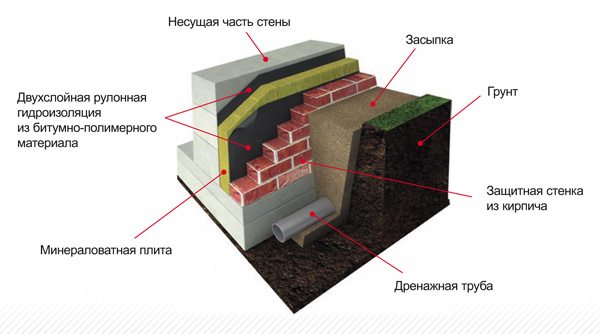

Устройство подвальных стен с тепло- и гидроизоляцией.

Устройство подвальных стен с тепло- и гидроизоляцией.

В проектные данные обязательно должна быть включена и теплоизоляция подвала. Ее создание производится параллельно с гидроизоляционными работами.

Утепление подвального помещения нужно для того, чтобы сократить расходы на отопление. К тому же, при хорошей теплоизоляции несущие стены здания будут находиться в более щадящей среде, что в разы повысит их долговечность.

Обратите внимание!
На глубине около 2 м от поверхности земли грунт обладает постоянной температурой где-то в 5-10 °C.
Когда стены подвала хорошо утеплены, то это позволит в этом помещении добиться такой же круглогодичной постоянной температуры.

Существует много методов, чтобы создать тепловую защиту подвального помещения. Одним из распространенных считается способ, когда такие теплоизоляционные материалы как керамзит, пенопласт или минеральная вата укладываются снаружи. Это препятствует промерзанию и отсырению стен. Также теплоизоляцию укладывают и изнутри подвалов, но этот метод менее эффективный.

Вентиляция подвального помещения

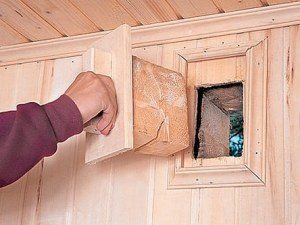

Фото вентиляционных отверстий в подвале.

Фото вентиляционных отверстий в подвале.

В проект любого подвального помещения должна быть включена также и вентиляционная система, которая предотвратит скопление сырости, в результате чего произойдет образование плесени. Из-за этого в итоге в таком помещении не только невозможно будет ничего хранить, но и даже просто в нем находиться.

Одним из самых простых методов создания подвальной вентиляции является изготовление небольших отверстий по периметру цоколя. Их можно выполнить в виде окошек, которые при необходимости можно будет открывать или закрывать. Если нужно сделать более основательную систему вентиляции, тогда понадобится прокладывать каналы, выходящие в дымоход или специальные вытяжные блоки.

Пример оптимального проекта двухэтажного дома с подвалом

На фото готовый двухэтажный дом с подвалом.

На фото готовый двухэтажный дом с подвалом.

Данный проект дома имеет несложное конструктивное устройство с двумя этажами и подвалом, в котором удобно расположились тренажерный зал, кладовая, в том числе и хранилище с пониженной температурой для продуктов, комната отдыха с домашним кинотеатром, небольшой холл, топочная и мастерская.

Непосредственно само здание состоит из следующих элементов:

  1. Ленточный фундамент.
  2. Подвальные стены из блоков ФБС.
  3. Внешние стены из газобетона.
  4. Внутренние стены из кирпича.
  5. Перекрытия из сборных железобетонных плит.
  6. Деревянная стропильная система.
  7. Кровля из профнастила.

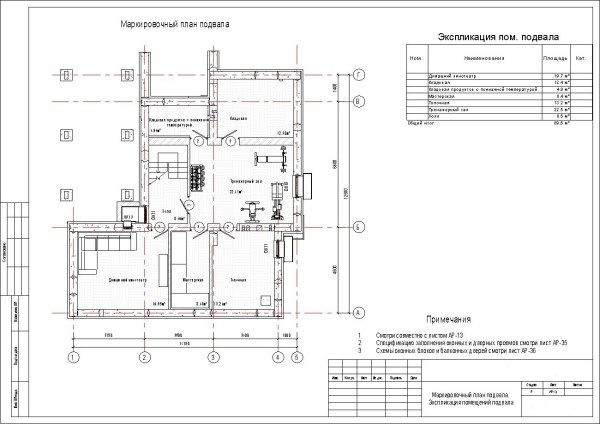

Схематический проект подвала в двухэтажном доме.

Схематический проект подвала в двухэтажном доме.

При создании этого проекта было принято решение применить ленточный фундамент, поскольку, как было отмечено выше, такое основание считается оптимальным и подходит к большинству грунтов. После расчета всех нагрузок была выбрана нужная ширина для создания основания, а также было решено применить для подвальных стен ФБС плиты, так как этот материал – наилучший простой вариант, применяемый довольно-таки часто в таких целях.

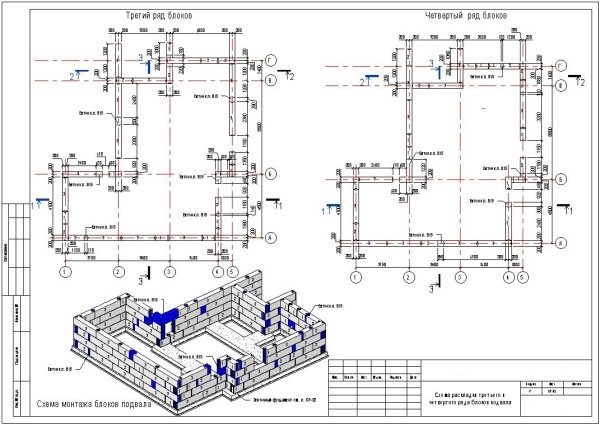

Схематическое изображение раскладки ФБС блоков.

Схематическое изображение раскладки ФБС блоков.

Для внешних стен был выбран газобетон, поскольку это легкий, недорогой, пожаробезопасный, экологически чистый материал с низкой теплопроводностью и хорошей звукоизоляцией, подходящий к любому типу стен. К тому же, газобетонные блоки очень быстро и просто укладывать при этом конструктивная погрешность у них составляет всего от 0,5 до 1 мм.

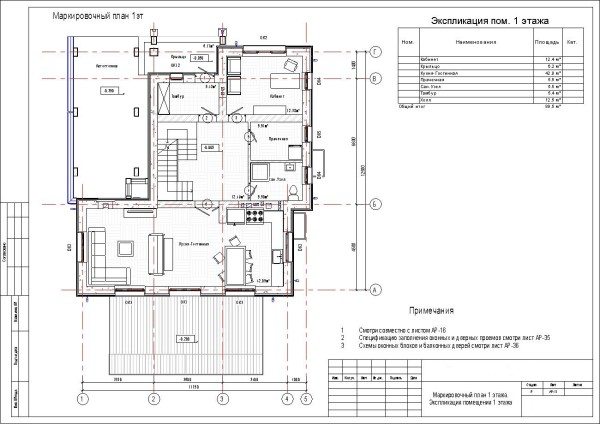

Схематическая распланировка первого этажа.

Схематическая распланировка первого этажа.

Что касается внутренних стен данного проекта, то для них решено было выбрать кирпич, поскольку этот экологически чистый материал выдерживает даже самые сложные, тяжелые конструкции и не боится любых статических нагрузок. Кроме того кирпичная кладка хорошо аккумулирует и накапливает тепло.

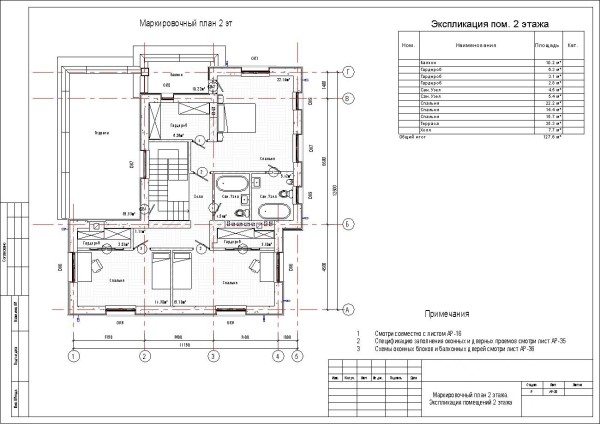

Схематическая распланировка второго этажа.

Схематическая распланировка второго этажа.

Несмотря на то что в данном проекте кровля выполнена из профнастила тем не менее по желанию застройщика для нее может быть применен и другой кровельный материал поскольку принципиально большой разницы в этом нет. Ведь и фундамент, и стропильная система, и сами стены такого проекта способны выдержать любые нагрузки.

Заключение

Конечно,проектов домов с подвалами существует множество, ведь человеческая фантазия безгранична. Однако если в любом случае будут учтены все перечисленные выше нюансы еще на стадии разработки, то какой бы не был создан проект, он получиться качественным и грамотным. Посмотрите видео в этой статье, и вы узнаете о проектировании жилья с подвальными помещениями еще больше полезной информации.

Отличная статья 0

Большой, отдельно стоящий погреб

Не стоит и говорить о полезности в частном деревенском хозяйстве такой постройки как погреб. Это длительное и без всяких энергетических затрат хранение овощей, других продуктов, домашней консервации. Множество вещей из резины, и некоторых других, также желательно не морозить зимой – резиновая обувь, надувные лодки, поливные шланги, аккумуляторы. Очень хорошо если в погребе найдется место для всего этого.

Здесь, задача хранения овощей зимой, дополнялась сапожно-шланговой, кроме прочего, при значительных размерах подземного хранилища, часть его в будущем можно будет отгородить для омшаника – зимовального помещения для небольшой пчелиной пасеки. Отдельная постройка позволит меньше беспокоить пчел (в отличие от часто используемых для таких целей подвалов домов), близость к дому позволит легко и удобно наблюдать за зимовкой, быстро реагировать на отклонения в ней. Погреб с бетонными стенами сколь ни будь заметного размера, может быть использован как готовый фундамент для постройки на нем хозяйственного помещения – котельная, летняя кухня, небольшая мастерская и.т.д.


Что было использовано для работы. Инструменты, оборудование, материалы.
Крепкая удобная лопата, другой шанцевый инструмент, садовая тачка. Бетономешалка, набор сопутствующего. УШМ, шуруповерт, ручная дисковая пила. К этому защитные наушники с очками, хороший удлинитель. Лестница. Цепная пила, набор столярного инструмента.
Были использованы доски, бревна и прочие деревяшки, крепеж. Материалы для приготовления бетона, нетолстая арматура, проволока. Для кладки стен использовались готовые пустотелые бетонные блоки. Пригодился рубероид, строительный оранжевый пенопласт – Пеноплекс.

Два солдата из стройбата заменяют экскаватор.

Зарифмованное практическое наблюдение.

Размер своего погреба мы выбрали 4х4 м. Глубина, чуть более 2 м. Пол и потолок бетонные, отлитые по месту, стены сложены из готовых бетонных блоков. Погреб снаружи гидроизолирован рубероидом, кроме прочего, место для возведения возвышенное. Предусмотрена вентиляция. Плиту перекрытия поддерживают четыре колонны, сверху перекрытие теплоизолированно плитами Пеноплекса и завалено слоем земли. На плите возведен невысокий фундамент-ограждение и смонтирована простая двускатная крыша. Котлован погреба копался вручную, волшебной лопатой – строение возводилось посреди огорода, рядом с домом, деревьями. Любая техника многое бы повредила и вытоптала, кроме того, заманить экскаватор в нашу глушь стоит очень дорого.

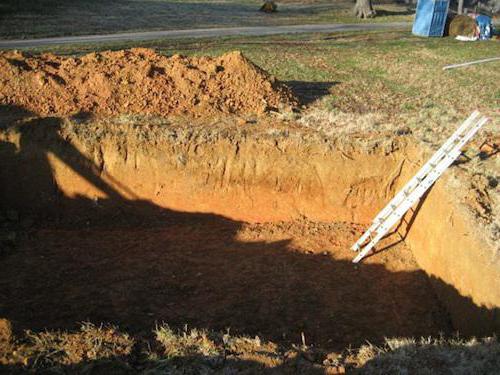

Итак, яма-котлован потребного размера была почти выкопана, часть дна выровнена (примерно половина). Ближе к дну внезапно обнаружилась каменная «жила», да не одна. Добро, что не гранит – слоистый песчаник, но и он доставил немало хлопот. Выламывал куски ломом, словом, повозиться пришлось, пришлось.

Подготовленную часть дна выстелил рубероидом, уложил и связал арматуру, залил бетонную стяжку. На фото, процесс – импровизированный лоток из нескольких листов старого кровельного железа и старой же лестницы. Порция приготовленного бетона преотлично и безо всяких усилий, самостоятельно сползала вниз, где ее и растаскивал лопатой. Получилось очень удобно.

На тонкую стяжку по периметру, под стенку, отлил небольшое утолщение. Для прочности. Начал выкладывать стены. Здесь, в моем распоряжении было только половина дна, оставшаяся половина не докопана.

Наконец, часть стены возведена, на сколько это позволяли блоки, грунт с неокультуренной стороны перекинут на забетонированную часть. В таком состоянии, постройка перезимовала.

Следующий теплый сезон позволил доделать остаток стены и приступить к отливке крышки.

Перед отливкой, были размечены и отлиты четыре подошвочки для колон-подпорок, поверх, из половинок тех же бетонных блоков сложены сами колоны.

Приступил к сооружению деревянной опалубки. Из нетолстых бревнышек сделал опоры. В дело пошли и березовые, из ненапиленных дровишек, подходящей толщины. Скрепил их стальными скобами. Выстроил этакую эстакаду, и обшил ее сверху дюймовыми досками. Дощатый настил застелил рубероидом.

Собрал и установил бортики и горловину из щитов. Опалубка не должна закрывать торцы стен и торцы колон. Не должно быть и крупных щелей. Пришлось повозиться, чтобы добиться удовлетворительного результата, но в целом, ничего сложного. Верхушки бортиков стянул длинными тонкими досками.

Бетонирование, начало.На фото видна арматурная сетка и формы для организации каналов вентиляции. Формы сделаны из досочек и обернуты рубероидом. Они просто стоят на настиле. Чтобы легкую форму случайно не передвинуть неловким движением или бетоном, нагрузил их кирпичами. Как уже говорилось – вероятно, в будущем погреб будет разгорожен на две части – овощехранилище и омшаник, поэтому вентиляционных проемов две пары. Это даст возможность, при необходимости, организовывать свой микроклимат в каждой части.


Бетонирование такого рода, конечно лучше делать за один раз, исключая слабые места отливки по швам и стыкам разных порций. Здесь для такой ответственной работы «на время», пригласил помощника с более удобной и производительной бетономешалкой. Мы использовали мой несколько укороченный желоб, что позволило удобно расположиться с бетономешалкой на берегу.

Друг Михаил, с места взял такой темп, что мы, перемещаясь исключительно бегом, незаметно, за полтора неполных дня отлили эту несчастную плиту, случайным образом, в суматохе сделав ее толщину вполовину больше предполагаемой. Переработали почти КАМАЗ песчано-гравийной смеси. Погода стояла прохладная и сырая, ночь мы посчитали вполне допустимым в таких условиях перерывом.

Готовую отливку, собственно, весь верх погреба завернул в пленку, чтобы поменьше испарялась вода из созревающего бетона. Боковые стенки проложил листами рубероида и завалил грунтом.

Уже после выпадения снега, решил, что бетон набрал достаточную прочность, чтобы, по крайней мере, не провалиться внутрь. В целом, не трогал его месяц. На зиму, решил все-таки удалить изнаночную опалубку – главным образом, пожалел доски. Просушенные, они еще раз пригодились в виде опалубки (бетонирование ограждения-фундамента поверх плиты) и окончательно упокоились в виде обрешетки на укрытии сверху – двускатной крыше.

Так, постройка недоделанная, но уже вполне напоминающая настоящий погреб, зимовала второй раз. Закрыл все пленкой, весной же, с первыми теплыми солнечными деньками откинул снег с крышки и расчистил несколько большую площадь вокруг, чтобы при таянии внутрь попало меньше воды.

Воды, тем не менее, попадало изрядно – год выдался дождливый а под пленку затекало все равно.

Летом, отлил невысокий бетонный фундамент-ограждение по периметру погреба. Кроме прочего, он выправляет некоторые огрехи в предыдущих этапах.

И наконец, заключительная часть марлезонского балета – крыша, укрытие. Собрал ее силовую часть из старых толстых досок, бревен и жердей. Доски тонкие пришлось приобрести. Кровлю сделал простую – два слоя рубероида закрепленных реечками. При необходимости, крыша может быть разобрана и на фундаменте собрана небольшая постройка из бруса.

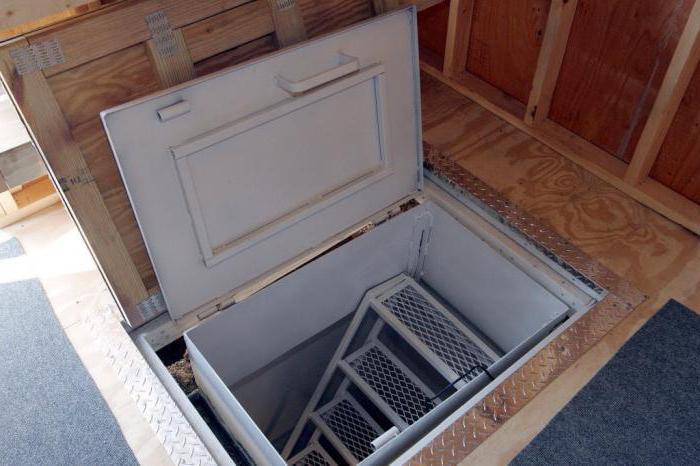

Под крышей, была возведена опалубка и отлита горловина погреба, этакий тамбур, позволяющий сделать и задействовать две крышки с воздушной подушкой между ними.

После отливки горловины, выкинул из погреба наверх оставшийся песок с мелкими камешками. Песок равномерно распределил по крышке. Получился слой около 5 см, сглаживающий неровности бетонной крышки. Мелкие камешки утонули в песке при утаптывании, крупные вычесал граблями и выбросил. Поверх песка положил два слоя листов Пеноплекса и завалил землей извне. Стенки фундамента утеплил аналогично.
Внутри погреба сделал простейший, приподнятый от пола, дощатый настил, на нем и составлены мешки с овощами и прочее. В следующем сезоне предстоит проектирование, закупка материалов и монтаж стеллажей, хорошей лестницы, оборудование погреба удобным освещением, контрольно - измерительными приборами (температура, влажность).

Babay Mazay, октябрь, 2019 г.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Проекты домов с подвалом. Особенности планировки, рекомендации

Проекты домов с подвалом очень популярны и любимы нашими соотечественниками. В условиях плотной городской застройки они позволяют сэкономить общую площадь дома и значительно увеличить полезную.

В одноэтажных строениях подвал может служить для хранения продуктов или складирования различных вещей, которые не нужны на данный момент.

В двухэтажных коттеджах подвал – это просто необходимость. Он дает возможность разгрузить основные комнаты и вывести источники электричества и теплоснабжения: бойлеры, котлы отопления и прочее, благодаря чему остается больше пространства для жилых помещений. Однако такие дома являются более дорогостоящими и проектирование их сложнее.

проекты домов с подвалом

Преимущества подвальных помещений

Подвал может быть обустроен как в одноэтажных, так и в двухэтажных и многоквартирных строениях. Проекты домов с подвалом весьма разнообразны. Планирование, как правило, начинается еще во время заливки под здание фундамента. Подвал позволяет разгрузить дом от подсобных помещений, кладовых, котельной и бойлерной.

Несомненным достоинством повального помещения является организация так называемого «теплого пола», особенно когда в подвале реализована автономная система отопления. Благодаря тому, что теплый воздух поднимается вверх, пол в доме всегда теплый, а само строение сухое.

Нередко в подвальном помещении размещают рабочий кабинет, бильярдную. А в последнее время все чаще там можно встретить сауну, бассейн.

проекты домов с подвалом и мансардой

Недостатки домов с подвалом

Несмотря на явные преимущества, проекты домов с подвалом имеют один весьма значимый недостаток – они более дорогостоящие.

Земляные работы с привлечением спецтехники, устройство качественной вентиляции и гидроизоляции требуют весомых расходов. Потому именно дороговизна реализации такого проекта для многих становится главной причиной отказа от обустройства подвала.

Кроме того, на строительство подвального этажа влияют многие гидрогеологические факторы, среди которых немаловажное значение имеет тип грунта и уровень залегания грунтовых вод.

  • Если участок со скалистым грунтом, разработка фундамента усложняется обязательным привлечением спецтехники. Таким образом, земляные работы владельцу дома обойдутся в хорошую «копеечку».
  • В случае если уровень залегания грунтовых вод выше глубины фундамента, при строительстве подвала также возникают весьма значительные дополнительные расходы, так как владельцу придется потратиться на приобретение надежной гидроизоляции.
проекты домов с подвалом и гаражом

Сооружение подвального помещения

Проекты одноэтажных домов с подвалом можно назвать наиболее распространенными. Подвальное помещение здесь используется, как правило, для размещения отопительных котлов, коммуникационных систем, и т. п.

При строительстве подвала особое внимание стоит уделить пролеганию грунтовых вод и уровню промерзания самого грунта, так как именно эти показатели оказывают влияние на глубину основания под дом и глубину подвального помещения. Если не учесть эти параметры, при поднятии грунтовых вод в подвале появится влага, от которой избавиться будет достаточно сложно.

проекты двухэтажных домов с подвалом

Проведение подготовительных работ

Прежде всего, составляют план дома с подвалом, в котором также указывают все строительные материалы, которые будут использованы при возведении строения, их размер и количество.

Затем подготавливают участок под постройку, выравнивают грунт, снимают растительность.

Выполнить эту работу можно:

  • используя подручные инструменты;
  • при помощи специальной техники: бульдозера, трактора и т.д.

Выравнивание поверхности подручными инструментами можно осуществлять только в том случае, если на участке неровности и растительность не очень большие.

Специальное оборудование применяют на проблемных участках с неровным рельефом и при множестве растительности.

Сооружение подвального помещения с фундаментом

При строительстве подвала следует учесть давление грунта на стены. Именно потому их толщина должна быть минимум 30-40 см.

Прежде всего, на участке проставляют разметку будущего фундамента и подвала. Затем по ней, используя специальное оборудование, выкапывают котлован и траншею для основания дома.

Подвал может быть расположен как по всему периметру строения, так и в определенной его части. Для сооружения подвального помещения выкапывают котлован глубиной не менее 2 м. А если там планируется обустройство рабочего кабинета, бильярдной и т.д, то его глубина должна быть минимум 2,5 м.

После того как котлован и траншея будут готовы, сооружают опалубку для залива фундамента и стен подвала.

Сегодня проекты одноэтажных домов с подвалом весьма популярны, и многие ошибочно считают, что основание может быть не очень глубоким, потому как у строения не будет значительного веса.

Основание и стены подвального помещения заливаются одновременно. Данный процесс нельзя прерывать даже на несколько суток. За это время бетон может высохнуть и монолитная заливка уже не получится.

Фундамент и стены подвала должны обязательно в течение 15-21 дня выстоять. Только после этого можно выгонять стены дома.

Двухэтажные строения от одноэтажных отличаются не только своим размером и высотой, но также и весом, оказывающим большое воздействие на основание самого дома. Это важно учитывать.

Двухэтажный дом может быть как полноценным, так и иметь мансарду в качестве второго этажа. От этого во многом зависит выбор типа фундамента, его глубина, а также возможность использования подвала.

В последнее время проекты домов с подвалом и мансардой очень распространены, так как за счет крыши значительно увеличивается полезная площадь. В строениях такого типа подвальное помещение, чаще всего, используют для обустройства подсобных комнат, кладовой для хранения вещей, продуктов и т.д. Некоторые здесь оборудуют сауну.

Двухэтажные строения с подвалом по сравнению с домами с мансардой имеют достаточно большой вес и, соответственно, оказывают большее давление на грунт и стены повального помещения. По этой причине здесь применяют монолитный фундамент, который способен выдержать большую нагрузку.

проекты домов с подвалом удобная планировка

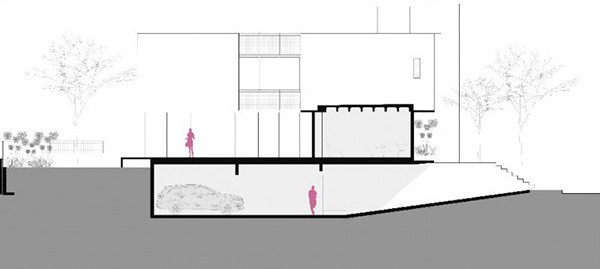

В последние десятилетия также стали весьма популярны проекты домов с подвалом и гаражом. Такой тип построек к нам пришел с запада, где приобрел популярность за счет практичности и удобства строений.

проекты одноэтажных домов с подвалом

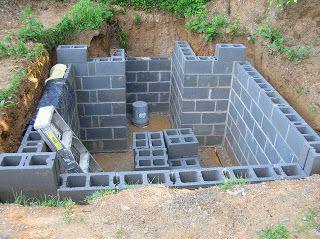

Материалы для сооружения подвала

Кроме бетона для сооружения подвального помещения можно использовать и более современные строительные материалы, такие как:

  • газобетонные и пенобетонные блоки;
  • кирпич;
  • широкие строительные блоки;
  • прочее.

Проекты домов с подвалом: удобная планировка

Предлагаем рассмотреть планировку простого, но функционального дома.

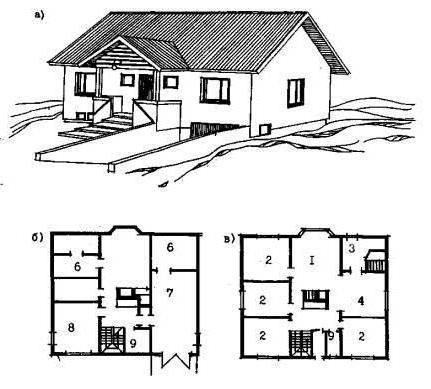

проекты домов с подвалом

В подвальном помещении расположен гараж (7), мастерская (8) две кладовых (6) и санузел (9). Непосредственно в самом доме имеется гостиная (1), четыре спальни (2), достаточно просторная кухня (3) со столовой (4) и санузел.

Еще один весьма интересный проект небольшого, но достаточно функционального дома с подвальным помещением. В цокольном этаже размещен гараж, котельная, сауна, оранжерея. На первом этаже - прихожая, кухня и просторная гостиная. В мансардном этаже – спальня и кабинет, при желании можно сделать две спальни.

Проекты домов с подвалом могут быть самые различные. Представленный современным строительным рынком ассортимент материалов и технологий позволяет владельцам реализовывать любые, даже очень смелые решения.

Подвал в доме — это в 90% случаев разрушение семьи

В продолжении темы о строительстве собственного дома несколько советов харизматичного архитектора о том, как можно сэкономить на строительстве.

В продолжении темы о строительстве собственного дома «Архитектор Александр Бородин: Никогда Ваш дом не понадобится Вашим детям», публикуем советы харизматичного архитектора о том, как можно сэкономить на строительстве.

1. Строим одноэтажный дом

Надо уметь отказывать себе в излишествах, строить лаконичное здание. Например, отказаться от второго этажа.

— Все архитекторы говорят, что одноэтажный дом дороже, а я говорю, что он дешевле. Если бы я в свое время построил себе одноэтажный дом, причем с таким же набором помещений, то сэкономил бы 50 тысяч долларов. Это хорошая машина! Но тогда меня понесло в мансарды… — вспоминает Александр Бородин.

Фундамент для одноэтажного дома стоит 13 тысяч долларов, а для двухэтажного — 10 тысяч долларов.

— Но все равно экономия! 30 тысяч я сэкономлю в отказе от отделки мансарды. «Паутинка», металлические профили, техническая доска, перекрытия, утепление крыши… Мансарда выпьет из вас кровь!

Вход в дом Александр проектирует 2,2 метра по высоте. Заказчики пугаются: как так, низкий потолок? Но потолок уходит в крышу — получается одноэтажный дом, накрытый куполом.

—Еще все почему-то любят крыльцо в метр сорок от земли и козырек, а это очень сильно увеличивает стоимость строительства. Благодаря крыше, которая имеет выносы 1,5 — 3 метра, я экономлю на козырьке, он мне просто не нужен.

По мнению Александра Бородина, в доме главное — умение отказывать себе в излишествах.

2. Минимальный фундамент, который соответствует нормам

Еще один секрет снижения стоимости строительства — минимальный фундамент.

— Вот типичная ошибка: глубина промерзания 1,5 метра плюс цоколь в 1,2 метра. Высота фундамента — 2,7 метра. Что мы делаем с цоколем? Облицовываем. Чем? Долларами!

Крыльцо, по примерным подсчетам, обходится заказчику в 3 — 5 тысяч долларов.

—В СНИП записано, что дом может быть без цоколя. Даже на участке с уклоном можно распластать дом так, что вы ничего не заметите. Делаем фундамент, который выходит в 1,5 метра, а не в 2,7, как это чаще всего происходит. А если вы строите на песке, то фундамент и вовсе можно 1,2 метра сделать. Ну, строили же сто лет назад так же!

3. Погреб — да, подвал — нет

О том, что подвал стоит больших денег, знают все.

— Заказчик на подвале попадает на 35 тысяч долларов — чтобы перекрыть плитами, утеплить, побороть воду и глину и т.д. Когда вы видите дом с подвалом, смейтесь человеку в лицо. Он попался! В 90% случаев подвал заканчивается разрушением семьи. Муж хочет спортзал или бильярдную, жена — постирочную или сауну. Скандал! Погреб — да, но не подвал. А если вы еще и не достроите подвал, он треснет. И строители вам предложат его засыпать — а это еще расходы.

— Многие делают топочную в подвалах, — парировали архитекторы во время лекции.

— Это дополнительные расходы! — возмущается Александр. — Сделав топочную в подвале, вы построите лестницу, которая займет вместе с транзитными путями 15 квадратных метров и потянет на 5 — 10 тысяч долларов. То же самое касается и дома: если он одноэтажный, я не трачу пространство под лестницу и экономлю деньги.

4. Гараж, сарай, баня и дом — под одной крышей

— Все сооружения на участке старайтесь объединить в дом-комплекс. У вас получится примерно 20 — 25% экономии по деньгам. Потому что крыша одна, и я экономлю на уголках, фундамент один, а количество стен, выходящих наружу, становится меньше. Вы получаете несколько двориков, в которых можно скрыться от ветра. Вы вкладываетесь в крышу, но экономите на других материалах.

5. Отказываемся от утепления и спасаемся крышей

Крышу Александр покрывает мягкой кровлей, которую можно резать и получать коньковый элемент. То есть все идет в работу, нет отходов на стройке. Кроме того, дома архитектор не утепляет.

— Торговля с умным видом убеждает вас, что нужно утеплять дом. Да, если вы живете в пятиэтажке, то ее надо утеплять. Стройте толстые стены газосиликатным блоком: 300-ку укладываете 625-й стороной. И стены становятся теплыми. Возможно, котел будет чуть-чуть перетапливать, но на 20 лет обеспечена экономия. У газосиликата один минус — он промокает. Но не при моих крышах с выносом в минимум 1,5 метра, когда ни одна капля от дождя не попадает на стену. А внизу делаем легкую облицовку остаточным материалом — доской, камнем.

6.Дом для двоих

Не стройте дом 10 — 15 лет. Посмотрите, во что превратились дома вдоль кольцевой дороги. Люди строили хоромы, бросали строительство из-за нехватки денег. В итоге переводили дома в нежилой фонд. В ситуации с маленьким участком, конечно, нужен второй этаж или мансарда. Да, если у вас есть деньги, можете построить и правильный деревянный дом. Или каркасный. Я не понимаю людей: строят фундамент для дома, который простоит 300 лет. Зачем? У тебя же нет денег.

— Сколько будет стоить дом в 200 квадратных метров?

— Это катастрофа, а не дом, он очень большой.

— Какова оптимальная стоимость дома на четверых?

— А потом вы останетесь вдвоем? Дети уедут. Если двое детей, то на ближайшие 15 лет — это максимум четыре спальни. Примерно 140 — 170 квадратных метров. Хорошая цена, чтобы там все поместилось, порядка 150 тысяч долларов. Это под ключ, с отделкой.

Напоследок Александр дал секрет экономии при строительстве:

Когда у тебя есть 100 тысяч долларов, лучше построить дом за эту сумму, чем закопать ее в фундамент, каркас и через 10 лет заработать еще 70 тысяч. Лучше жить в доме за 100 тысяч и просыпаться в раю: на своем собственном участке, с припаркованной рядом машиной, чем в муравейнике, в котором ты не можешь найти место для авто уже в 5 часов вечера.

Источник

чертежи, проекты одноэтажных и двухэтажных коттеджей с мансардой и гаражом


Подвалом принято называть все заглубляемые помещения, хотя в более точном определении – это этаж, отметка пола которого ниже уровня грунта более чем наполовину высоты стен. Если меньше – то это цокольный этаж, который даже может быть и наземным.

Благодаря наличию дополнительной площади есть возможность освободить верхние этажи от технических и вспомогательных помещений, увеличив тем самым количество жилых комнат. Именно поэтому план дома с подвалом и вызывает такой интерес у частных застройщиков.

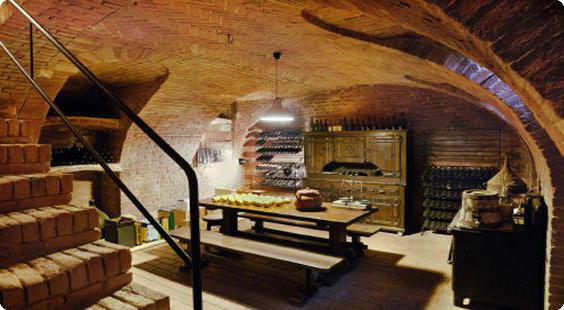

вариант лестницыСтиль лофт идеально вписывается в подвальное помещение Вернуться к оглавлению

Содержание материала

Подвал под домом – за и против

По поводу экономической целесообразности обустройства подвальных помещений под домом ведутся нескончаемые баталии. Одни видят в этом сплошную выгоду, так как появляется возможность устроить сауну или бассейн, вынести туда бойлер ГВС, санузлы, прачечную, и даже гараж. Другие считают, что это сплошные расходы, и гораздо проще и дешевле предусмотреть второй наземный этаж.

Читайте также:

Постараемся рассудить, кто из них прав — но сначала взгляните, как можно обустроить подвал.

Варианты обустройства подвала

Как лучше устроить подвал

Самый выгодный с финансовой точки зрения подвал тот, который устроен в границах ленточного фундамента. Есть ещё вариант на монолитной ленте — он более дорогой, но и более надёжный. На фото снизу представлены оба.

схемы фундаментаВарианты устройства подвала под домом

Подвал можно устроить только в стенах существующего фундамента, если он ленточный, или на заглублённой монолитной плите с возведением цокольных стен (о возведении и монтаже плитного фундамента читайте в статье). В первом случае стены подвала отдельно возводить не нужно – требуется только устроить полы по грунту.

Но их заливают и выполняют гидроизоляцию в любом случае, даже в доме без подвала. Остаётся только одна конструкция, которую приходится обустраивать дополнительно – перекрытие.

Это не слишком большая плата за то, что в доме появится 80 или 100 квадратов лишней площади (в зависимости от размера дома в плане).

цокольный этажПол и стены есть – остаётся только перекрытие

Не считая перекрытия, основные расходы пойдут на внутреннюю отделку и оборудование помещений. Но если они вам нужны для комфортного проживания, вы осознанно идёте на эти траты.

При отсутствии подвала всё то же самое приходится делать в наземном варианте. Но для этого нужна дополнительная площадь участка, что является в городах самым больным вопросом.

Второй или мансардный этаж (варианты планировки дома с мансардой смотрите по ссылке), не может в полной мере заменить цокольный, так как про гараж или бассейн в таком случае придётся точно забыть.

Целесообразность устройства подвального этажа налицо и противопоказание здесь только одно – неблагоприятные гидрогеологические условия.

Если сказать наиболее просто, чтобы было понятно каждому – это такие условия, в которых нельзя проектировать ленточный фундамент, а нужны сваи или столбы с надземным ростверком (о строительстве фундамента с ростверком читайте в статье), либо можно предусмотреть только поверхностную плиту.

К таким условиям относятся торфяные и скальные грунты, высокий уровень вод, пересекающийся с уровнем промерзания, когда практически любой грунт становится пучинистым. В подобных ситуациях да – заглублённый этаж был бы одной сплошной проблемой.

подвал в разрезеЦокольные стенки, они же – ленточный фундамент, наиболее удобный вариант для устройства подвала

В остальных случаях можно спокойно выбирать проект одноэтажного дома с подвалом и воплощать его в жизнь. Каким будет уровень заглубления цокольных стен, зависит от местных условий, ведь любой проект необходимо привязать к местности.

Если, к примеру, в вашем районе грунт промерзает всего на 110 см, зачем вам заглублять стены на всю высоту? Достаточно будет лишь незначительно опустить подошву фундамента ниже УГП, точное значение определяется по формуле.

Чем выше над землёй окажутся цокольные стенки, тем проще обеспечить заглубляемым помещениям естественное освещение и вентиляцию. А соответственно, вы будете меньше нести расходов на электроэнергию в процессе эксплуатации.

Рекомендуем прочесть статьи на нашем сайте:

Вернуться к оглавлению

Проекты и их особенности

Правильная планировка подвала в частном доме заключается в первую очередь в том, чтобы минимизировать расходы на прокладку трубопроводов. Ведь все вводы коммуникаций – канализация, водоснабжение — и даже иногда сам источник водоснабжения находятся в подвале.

насосная станцияХВС организовано из мини-скважины находится прямо в подвале дома

Это является одной из основных причин устройства в нём помещений, в которых устанавливается водоразборное оборудование: отопительные котлы и бойлеры, гидроаккумуляторы, ванные и душевые кабины, сауны и бассейны.

Иногда кроме этих помещений в подвале больше нет ничего, но если позволяет площадь этажа, план подвала частного дома может включать в себя и несколько «сухих» помещений.

Одноэтажный дом 7х8 с гаражом в цоколе

Перед нами проект дома с мансардой и подвалом, предназначенный для застройки небольшого по площади или узкого дачного участка (проекты домов для узких участков представлены в статье). В этом проекте санузел ни на одном этаже не предусмотрен, «удобства» будут во дворе. Это домик с размерами 7,6*8,6 м в плане, но благодаря наличию подвала и мансарды его общая площадь составляет почти 150 кв.м.

кирпичный домОдноэтажный дом с погребом, мансардой и гаражом
  1. Согласно проекту, который можно скачать бесплатно, стены наземного этажа можно возводить из любых видов блоков: керамических, шлако- или керамзитобетонных, пеноблока или кирпича.
  2. Перекрытия по желанию заказчика могут быть спроектированы в трёх вариантах: сборные из плит ПК, монолитные и балочные.
  3. Кровельное покрытие может предусматриваться любое – главное, чтобы крыша выполнялась в утеплённом варианте, потому что под нею располагается мансарда (об утеплении мансарды рассказано в статье).
  4. Тип фундамента не указывается, так как его всё равно нужно проектировать в соответствии с конкретными условиями строительства. Для дачного дома проще всего предусмотреть сборный вариант, из блоков ФБС (читайте на нашем сайте: блоки для строительства фундамента).
вариант планировкиПланировка дома с подвалом и гаражом

Примечание: если грунт сухой, плиту пола можно даже не заливать, а оставить его земляным, так как кроме гаража и ещё одного помещения, используемого как погреб, в подвале комнат больше нет.

Терраса в этом доме не предусмотрена, в гостиной, располагаемой на первом этаже, имеется камин (проекты печей и каминов ищите в статье). К ней примыкает довольно большая проходная кухня, из которой ведёт лестница на мансарду.

этаж 1План первого этажа

На верхнем уровне, по традиции, распланированы приватные помещения. Это две большие спальни, в которые можно попасть из маленького коридорчика.

планировка мансардыЖилой мансардный этаж — чертёж

Одноэтажный коттедж с гаражом в цоколе

Для строительства этого коттеджа, размеры которого в плане составляют 17*14,4 метра, нужен участок с минимальными параметрами 25*22,5 м. Особенность этого здания состоит в том, что оно приспособлено для рельефа с перепадом, за счёт которого очень удобно строить цокольный этаж (меньше объём земляных работ).

проект марселинаФасад одноэтажного дома: проект «Марселина»

Так как перепад рельефа составляет порядка 85 см, здание с одной стороны заглублено всего на 65 см, а с другой отметка пола подвала составляет -2,52 м при том, что уровень земли с этой стороны находится на отметке -1,5 м.

дом в разрезеПоэтажная схема дома

Цокольные помещения располагаются не под всем домом, а только в пониженной части, поэтому площадь подвала составляет всего 48 м2, тогда как площадь наземного этажа – более 150 м2. Внизу располагается только гараж на одну машину, котельная, прихожая и кладовка.

чертеж этажаЧертеж дома с подвалом в пониженной части рельефа

Все остальные комнаты находятся в наземном этаже. Это большая кухня-столовая и отдельно от неё гостиная с камином, две спальни, санузел. Имеется большая терраса, которая находится с той стороны, где рельеф участка выше.

первый этажПлан жилого этажа

Дом рассчитан на строительство из газобетона с кирпичной облицовкой, но могут применяться и любые другие блоки — как бетонные, так и керамические. Тип перекрытий, как и вариант покрытия кровли, по желанию заказчика может быть выполнен в любом варианте.

Двухэтажный дом с подвалом

Дом в два этажа до 300 м2 рассчитан на проживание большой семьи. Он спроектирован в стиле провинциального классического дома, имеет на входе просторную террасу, подвал площадью до 100 кв.м, но гараж здесь не предусмотрен.

дом с террасойДвухэтажный дом с подвалом

Наличие подвала и второго этажа позволило на относительно небольшой площади застройки (в плане 13*10,52), получить целых 294 м2 общей площади. В типовом варианте дом строится из камня или кирпича, но на специализированных сайтах масса проектов, по которым можно возводить подобные дома из бруса или бревна, по каркасным и другим технологиям.

Читайте на нашем ресурсе:

Вот планы этажей с экспликациями помещений:

  • Самое удобное то, что в подвале есть отдельный вход в приямке, как это делается в многоэтажных домах, но в него можно попасть не только с улицы, но и из дома.
цокольный этажПлан цокольного этажа
  • В подвале располагаются только технические, подсобные помещения и кинозал. Это наилучшее место для кинотеатра, так как будучи отсеченным от жилых помещений и хорошо звукоизолированный, он не будет мешать тем, кто в момент просмотра отдыхает или занимается другими делами.
  • Под первый этаж традиционно отводится гостевая зона. Здесь тамбур и примыкающий к нему холл ведут в гостиную со столовой зоной, отдельную кухню, в которой так же есть обеденная зона, гардеробную и гостевую спальню.
этаж 11-й этаж
  • На втором этаже находятся три спальни и кабинет, который при необходимости можно превратить в детскую или ещё одну гостевую комнату. Санузлы есть на обоих этажах, но внизу он маленький, с душевым поддоном, а внизу более просторный, с ванной.
этаж 22-й этажВернуться к оглавлению

Видео: особенности строительства дома с подвалом


Вернуться к оглавлению

Фотогалерея: проекты домов с подвалом

Вариантов  проектов может быть  много – и не только по площади и планировке, но и по архитектурному стилю. Предлагаем вашему вниманию галерею с изображениями фасадов таких домов:

Представленные типовые проекты — лишь капля в море из того, что проектировщики предлагают сегодня частным заказчикам. Однако прежде, чем принимать решение о строительстве дома с подвалом, нужно сто раз подумать – и уж тем более, если собираетесь обойтись без проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
