обогрев желобов и водостоков, особенности, технология крепления

Большая часть России относится к той территории, где зима длится четыре-пять месяцев, а то и все девять. Такие погодные условия являются серьёзным испытанием для кровли и водосточной системы всего строения. Особенно тяжело приходится при перепадах температуры между нулём. Поэтому обогрев водостоков является неотъемлемой частью строительных работ при возведении любого современного дома.

Особенности обогрева кровли

В России часто бывает так, что днём происходит оттепель, а ночью приходит мороз. В результате лёд скапливается в желобах, трубах и воронках водосточной системы. Все это провоцирует обледенение элементов кровли. Лёд разрушает кровлю и водосток. А главное, угрожает жизни и здоровью людей, так как наледь и сосульки, упав с большой высоты, могут нанести серьёзные травмы. Кроме того, зачастую страдают автомобили, припаркованные у домов. Ответственность за такие происшествия несут владельцы домостроений. Стоит отметить, что такая ответственность нередко бывает и уголовной.

Как избежать этих проблем? Можно, конечно, стабильно нанимать промышленных альпинистов для очистки кровли от снега и льда, но это практически невозможно делать каждый день. Есть ещё один вариант, который набирает всё большую популярность — автоматический обогрев желобов и водостоков. Если вы решили установить такую новинку, то очень важно делать это, не экономя на обогреве и самой кровли, иначе на карнизах останутся наледь и сосульки.

Обогрев кровли специалисты делят на два типа:

• Обогрев холодной кровли.
• Обогрев тёплой кровли.

Холодной крышей называется та, которая имеет чердачное помещение. В таком случае можно обойтись обогревом только водосточной системы. Кроме того, можно укладывать обогреватель с меньшей мощностью — 30−70 Вт на метр квадратный.

Тёплой крышей называют кровлю, которая проводит тепло наружу, что создаёт практически постоянное таянье снега и льда. В этом случае создаётся сильное обледенение карнизов и водостоков. Поэтому в обязательном порядке монтируется и обогрев самой кровли. Мощность обогрева так же увеличивается и может составлять до 200−250 Ватт на каждый квадратный метр.

Основные компоненты системы

Для обогрева крыши и водостоков самое широкое распространение получил электрический обогрев. Он помогает быстро ликвидировать проблему и защитить постройку от нежелательной наледи.

Рассмотрим его основные компоненты:

• Распределительный блок. Это устройство выполняет функции коммуникации силовых и нагревательных элементов. В него могут входить — сигнальный и силовой кабель, муфты, предназначенные для соединения, которые так же обеспечивают герметичность, монтажный короб. Как правило, распределительный блок монтируют на крыше, значит, что он подвержен всем негативным факторам внешней среды. Именно поэтому специалисты рекомендуют максимально защищать его от попадания влаги и перегревания;
• Датчики температуры, осадков и воды. Они выполняют функцию контроля состояния окружающей среды и расположены на крыше в желобах и водостоке. Данные от датчиков попадают в контроллер, который на основе этих цифр рассчитывает и контролирует включение/выключение системы;
• Контроллер — компонент, «принимающий решение». Могут быть два типа — автоматический и полуавтоматический. Полуавтомат работает в диапазоне от +3 до -8 градусов, здесь необходимо участие человека. Автомат — сложная система, требующая программирования. Однако в нём есть существенный плюс — в этом случае автоматика сама контролирует таянье и водослив;
• Щит управления. Блок управления всей системой, в который входят следующие элементы — трехфазный входной автомат, УЗО (устройство защитного отключения), контактор четырехполюсный, сигнальная лампа. Также нужно помнить об установке защитных автоматов и защиту термостата;
• Для монтажа также понадобятся гвозди, саморезы, заклёпки, монтажная лента, трубки (термоусадочные).

С установкой такого оборудования отлично справятся профессионалы широкого спектра. Услуги можно заказать в проверенной компании. Что же касается самостоятельной установки, то здесь лучше не рисковать. Монтаж столь сложного оборудования своими руками может привести не только к нарушениям правил безопасности, но и вывести сложный механизм из строя, что приведет к дополнительным затратам.

Выбор греющего кабеля

Самым ответственным и нагруженным элементом системы обогрева водостоков является кабель. Обогрев осуществляется именно им.

Существует два вида кабеля:

• Резистивный.
• Саморегулирующийся.

Устройство резистивного кабеля очень понятное и простое — внутри него проходит лента из металла высокого сопротивления. При подаче напряжения лента моментально нагревается. К достоинствам этого вида кабеля относится простота эксплуатации и невысокая стоимость. Система, предполагающая использование резистивного кабеля, в обязательном порядке используется термостат.

Энергозатраты системы с данным видом кабеля во многом будут зависеть от точности настройки. По показателю энергоэффективности резистивный кабель уступает саморегулирующемуся. Профессионалы советуют использовать зональный резистивный кабель. Это такая разновидность кабеля, в котором используется нихром в качестве нагревательного элемента. К достоинствам этого типа кабеля также относятся долговечность и очень простой монтаж, который легко можно реализовать своими руками.

Более прогрессивным считается саморегулирующийся кабель. Устройство у него гораздо сложнее, по сравнению с резистивным. Внутри кабеля проходят два нагревательных элемента, вокруг них создается специальная матрица, которая контролирует температуру окружающей среды. Соответственно, чем теплее внешняя среда, тем меньше греется кабель и, наоборот, чем холоднее, тем сильнее будет обогрев.

Достоинств у такого кабеля много: экономия электроэнергии, не требуются термостаты, его можно резать (минимальная длина отреза 20 сантиметров), его можно как угодно скручивать, монтируется в любом месте.

Расчет системы обогрева

Обогрев водостоков требует некоторых расчётов. Эксперты советуют использовать для обогрева кабель крыши и водостока мощностью не менее 25−30 Ватт. Интересно, что эти же кабеля используются и в системах для быстрого напольного обогрева.

Они так же считаются самыми мощными, практичными и долговечными.

Для расчёта системы берётся её максимальная активность. Это примерно от 11 до 33 процентов холодного времени года, для средней полосы это с середины осени до начала весны. В зависимости от климата этот период меняется.

Чтобы рассчитать параметры обогрева, необходимо знать показатели водосточной системы. К этим данным относятся диаметр трубы желоба и сечение вертикального водостока. Точно рассчитать нужный вам параметр системы помогут специальные интернет-сайты, куда закладываются параметры водослива. Однако лучше всего обратиться к специалистам, которые сделают необходимые расчёты и проведут монтаж обогрева водостоков.

Где укладывать греющий кабель

Кабеля обогрева укладываются в местах образования льда. Рекомендованная мощность при этом 250−300 Ватт на квадратный метр. На элементах кровли кабель, как правило, укладывается змейкой. Особое внимание при укладке необходимо уделить отсутствию мест с непрогревом, так как это приведёт к образованию льда. Внутри водосточных желобов укладывается две нити кабеля. В водосливной трубе, как правило, находится один нагревательный кабель. Также не стоит забывать и о водозаборных воронках, они нуждаются в максимально сильном обогреве.

Технология крепления системы

Самостоятельный монтаж сложных систем может привести к дальнейшим их частым поломкам. Поэтому такой важный этап в строительстве дома лучше передать в руки настоящим профессионалам.

Кратко остановимся на монтаже системы обогрева желобов и водостоков:

• Разметка прокладки системы. Важно осмотреть места укладки кабелей, чтобы не было острых предметов, которые могут повредить кабель. При необходимости кабель разрезается и соединяется муфтами.
• Крепление обогревающего элемента. Внутри желобов элемент крепится специальной монтажной лентой. При этом резистивный кабель крепится через 0,5 метра, а саморегулирующийся через 0,25. Лента фиксируется заклёпками, места крепления обрабатываются герметиком. Внутри водосточных труб можно использовать термоусадочную трубу. Если длина трубы более 6 метров, нагревательный элемент крепится к тросу, который снимет нагрузку. Внутри воронок элемент крепится герметиком или монтажной пеной. На кровле категорически запрещается использовать заклёпки, только монтажную пену или герметик.
• Установка датчиков и монтажной коробки. Выбираем место установки коробки и устанавливаем датчики снега и воды. Датчики снега устанавливаются на крыше, а датчики воды в самой нижней точке желоба.
• Монтаж автоматики в щите. Щит, как правило, устанавливают внутри помещения и подводят к нему все необходимые коммуникации.

Правильный монтаж позволит вам упростить собственную жизнь качественным обогревом водостоков. Он позволит не переживать за возможные последствия обрушений наледи с карнизов. Процесс установки обогрева желобов и водостоков достаточно трудоёмкий и требует специального навыка. Поэтому эту работу нужно доверить профессионалам или экспертам с большим опытом работы.

Обогрев водостоков и желобов

Основная причина неработоспособности водосточной системы здания в холодное время года — это скопление льда в желобах и водосточных трубах. В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного…

Обогрев водостоков и желобов

Основная причина неработоспособности водосточной системы здания в холодное время года — это скопление льда в желобах и водосточных трубах.

В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного кабеля в желобах и водосточных трубах.

Если же крыша теплая, то потребуется уже комплексное решение — см.: обогрев кровли, обогрев капельника.

Подбор кабеля

Погонная мощность подбирается исходя из диаметра водосточных труб и ширины желобов. Меньшее значение имеет материал водосточной системы — пластик прогревается чуть хуже металла — нужно больше мощности. В таблице №1 приводятся усредненные значения. Для сложных условий — высотность, ветровая нагрузка — мощности должны быть увеличены, если наледи немного, то мощности можно и снизить.

Таблица №1: Подбор греющего кабеля для обогрева желобов и водостоков

Диаметр труб/ Ширина желобов	менее 100 мм	120-150 мм	150-160 мм	200 мм
Требуемая погонная мощность на участок	30-40 Вт/м	50-60 Вт/м	60-100 Вт/м	80-120 Вт/м
Греющие кабели Х кол-во ниток	Raychem GM2-X х 1  HeatTrace GT-2 x 1              Nelson SLT2 x 1  Nexans DeFrost Pipe 20 x 1	Raychem GM2-X-C x 1  Nelson LT-28-jt x 1    Nelson CLTR-28-JT x 1    Nexans DeFrost Pipe 30 x 1  FreezStop

Кабель греющий для водостоков и крыши: виды электрокабелей

Чтобы на кровле не образовывались сосульки, по ее краю прокладывают кабель греющий для водостоков. Есть несколько видов кабельного обогрева, поэтому нужно заранее рассчитать мощность провода и его протяженность.

Обогрев крыши и водостоков греющим кабелем необходим для устранения снежных осадков и наледи.

Что такое электрическая система обогрева

В основе работы лежит использование электрического кабеля. Нагреваясь, он отдает тепло, растапливает снег. Система простая, но отличается эффективностью. Ее монтируют в частных домах, обогревают трубопровод канализации, ливневки, а также водостоки.

Инженеры создали несколько моделей, но до их приобретения нужно определить, какой вид подходит лучше всего. Если монтаж сделан без ошибок, снег больше не будет скапливаться.

При таянии льда весной вода будет быстро отводиться в водослив. Это означает, что можно не бояться разрыва труб, а водосточные желоба не деформируются под весом сосулек, не обрушатся вниз.

Технологические требования

На проложенный по краю крыши нагревательный провод окружающая среда оказывает негативное воздействие. Он нагревается под солнечными лучами, расширяется и сжимается при суточных и сезонных колебаниях температуры. На него воздействует влага и ветер.

Чтобы кабель не вышел из строя, он должен соответствовать следующим требованиям:

1. Быть устойчивым к воздействию ультрафиолета.
2. Быть прочным и герметичным.
3. Иметь длительный срок службы и быть безопасным.

Производители выпускают электропровод в бухтах или в муфтах. Если планируется монтировать нагревательную систему, стоит купить электрический кабель в секциях. Его проще пробросить на крыше. Для обогрева водостоков лучше подходит выпущенный в бухте.

Виды греющих кабелей

Компании-производители выпускают следующие виды изделий для обогрева водосточных труб:

• резистивные;
• саморегулирующие.

Они отличаются друг от друга по конструкции, их эксплуатационные характеристики также разные. Но каждый из них хорошо обогревает кровлю и систему водостоков.

Перед тем как приобрести изделия, нужно изучить их возможности. Выбор делают с учетом особенностей крыши.

Устройство кабеля резистивного типа.

Резистивный электрический провод

Такие изделия относятся к классическим и напоминают электрический провод. По всей длине мощность токопроводящего элемента одинаковая. Из-за этого при выборе модели следует принимать во внимание тепловыделение.

Если нужна система для обогрева водостоков, стоит остановить выбор на модели, мощность которой составляет 30 ватт/м и более. Рабочая температура должна быть менее 25°С.

Все резистивные термокабели можно разделить на следующие подвиды:

• последовательный;
• зональный.

У первого изделия по всей длине проходят 1 или 2 токопроводящие жилы из меди. Производители, чтобы повысить прочность, делают на таких проводах изоляционную оболочку. Сверху находится экран – он нужен для заземления и защиты от электромагнитного излучения.

Наружная оболочка защищает последовательный кабель от негативного влияния внешней среды и замыкания. Изделие отличается высокой эластичностью и низкой стоимостью. Для монтажа не потребуются специальные инструменты.

Преимущества и недостатки использования зонального кабеля.

Зональный кабель представляет собой более усовершенствованную модель. Конструктивной особенностью можно назвать 2 жилы из меди, расположенные параллельно. Каждая из них имеет отдельную оплетку, она нужна для изоляции. Нихромовый элемент нанесен поверх этих оболочек.

В процессе работы происходит поочередное замыкание между 2 жилами, это формирует 2 токопроводящие зоны. Они нагревают требуемый участок, не взаимодействуя друг с другом. Зональный кабель легко монтировать. Он быстро нагревается, но риск его перегрева сведен к минимуму.

Все резистивные электропровода, используемые для обогрева, отличаются простой конструкцией. В процессе работы они удерживают по всей длине одну температуру. Но при монтаже следует учитывать, что для каждого участка требуется своя интенсивность обогрева.

Под открытым небом нужно нагревать сильнее, а в канализации – меньше. Раз мощность нагрева одинакова, нужно быть готовым к перерасходу энергии.

Саморегулирующий кабель

Эта электрическая система имеет преимущества перед резистивными. Дело в строении кабеля, который состоит из двух токопроводящих жил. Соединяющая матрица находится между ними. Сверху сделана фотополимерная изоляция, сверху расположена экранирующая оплетка. Пластиковая изоляция является верхним слоем.

Конструкция саморегулирующего греющего кабеля для водостоков.

Самогреющийся провод имеет 2 изолирующих слоя, благодаря этому он лучше защищен от негативного влияния среды. Кабель может самостоятельно менять мощность, это достигается за счет встроенной матрицы.

К его достоинствам самогреющегося термопровода можно отнести долговечность, небольшое потребление энергии и ее экономное расходование. Среди недостатков высокая стоимость и длительный нагрев в сильный мороз.

Условия выбора кабелей

В продаже есть системы антиобледенения кровли нескольких видов. Каждая из них отличается мощностью, конструкция тоже разная. Выбор кабеля зависит от того, для обогрева какого объекта он требуется.

Важно уделить внимание выбору способов обогрева канализационных коллекторов и крыш.

Имеет значение следующее:

• расположение объекта;
• конструктивные особенности здания и вид кровельной поверхности;
• длина водостока или кровли.

При выборе кабеля нужно учитывать, из какого материала сделаны желоба.

Стандартные расчеты мощности

Если здание построено в регионе с суровыми зимами, для качественного обогрева следует приобрести саморегулирующийся кабель. Его мощность должна составлять от 40 до 50 ватт/м², а 30 ватт/м² хватит для хорошо утепленной крыши. Часто система обогрева нужна для отопления какого-то одного участка. В этом случае требуется электрокабель на 300-400 ватт/м².

Подготовка и монтаж кабельной системы

После того как будет выбран и приобретен провод, приступают к его монтажу. Процесс не требует специальных навыков, поэтому его можно выполнить самостоятельно.

Для работы на кровле понадобится страховочный трос и лестница, нужно приобрести инструменты. Вместе с силовым кабелем стоит заранее купить автомат УЗО. Будет нужен датчик и термостат. Для фиксации кабеля на месте потребуются хомуты, стоит приобрести клипсы и набор деталей для крепежа.

Укладка кабеля на кровли

Есть 2 способа укладки провода:

• капельная схема;
• змейкой.

На выбор подходящего варианта оказывает влияние материал, из которого было сделано финишное покрытие. Если крыша фальцевая, то на ней сделаны специальные ниши. Они нужны для того, чтобы размещать разные детали. При монтаже кабель протягивают вдоль шва. С другой стороны его опускают вниз, огибают край ниши, а потом пробрасывают вверх. Термопроводом охватывают всю площадь кровли, а потом переходят к процедуре подключения к электросети.

Схема монтажа греющего кабеля в водостоке.

Если в качестве финишного покрытия была использована металлочерепица, кабель монтируется вплотную по краю. С работой справится даже новичок, так как она не является сложной. Повышенное внимание стоит уделить точкам волны, в этих местах систему обогрева следует зафиксировать как можно лучше. Если этого не сделать, то при сходе снега с крыши весной провод деформируется и перестанет работать.

Кровля может быть сделана без желобов. В этом случае ее край ровный, поэтому во время оттепели здесь часто появляются сосульки.

Чтобы не было их или наледи, термопровод укладывают капельным способом. В этом случае процесс монтажа ничем не отличается от прокладки по металлочерепице.

Кабель может быть уложен и другим способом – змейкой. В этом случае его размещают так, чтобы он свисал вниз хотя бы на 10 см.

Укладка кабеля в водостоках

При таянии снега вода часто замерзает в водостоках. Чтобы этого не произошло, монтируют систему обогрева. Если труба имеет диаметр менее 10 см, пробрасывают 1 кабель. В водоотводах большего размера по всей длине пробрасывают 2 кабеля.

Укладка электрокабеля в канализации

В канализационных коллекторах электрокабель укладывают горизонтально. Имеет значение ширина конструкции. От этого зависит, сколько проводов понадобится для обогрева. Если ширина желоба не превышает 20 см, достаточно 2 штук. Но они должны быть проложены на расстоянии 10 см друг от друга.

Для того чтобы подключить систему к электросети, нужен силовой кабель. Один его конец подсоединяют к нагревательным элементам, а другой – к электрической сети.

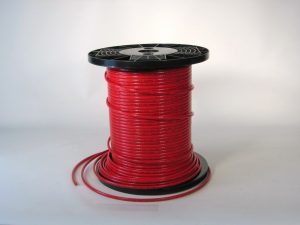

Греющий кабель для водостока и крыши

Зимой и когда в нашей стране царят морозы, на наших крышах образуются сосульки. Это очень опасно, поскольку они при падении могут нанести ущерб не только стоящим внизу машинам, но проходящему мимо человеку. Правильное решение, это обогрев крыши. Тогда не будет образования сосулек, и это позволит воде стекать через водостоки.

Краткое содержимое статьи:

Принцип работы системы обогрева крыши

В нашей стране зимы порой бывают лютые и образование наледи не редкость. Снег скапливается на крыше, и когда температура повышается, то он начинает таять, а ночью опять замерзает из-за чего появляются опасные сосульки на кровле. И все это приводит к ее разрушению.

Есть только один выход из этой ситуации, это просто обеспечить беспрепятственное стекание воды в канализацию. Есть специальные устройства которые позволяют таять льду на крыше.

Но только одной этой системы мало, потому что талая вода будет уходить в желоба и трубы и после чего замерзать. Тогда есть риск, что образовавшийся тяжелый лед сорвет крепления которые держат трубы, и все это потом упадет вниз.

Главный принцип данной системы, это осуществление обогрева в местах:

• на выступах кровли;
• в сточных желобах;
• во всех элементах водосточных труб;
• на всех соединениях крыши.

Обогрев кровли и водостоков своими руками

При правильном выборе крутизны уклона скатов, крыши из гибкой черепицы не нуждаются в уборке снега. Однако, в районах с высоким уровнем осадков, частыми оттепелями и заморозками снежные пласты превращаются в ледяные глыбы, которые забивают водосточную систему, деформируют верхние слои кровельного пирога. Кроме того, сход льда может привести к серьезным травмам проходящих под карнизом людей.

Чтобы избежать протечек, порчи покрытий и других нежелательных явлений, рекомендуется установка систем обогрева. Их установка делается после укладки верхнего слоя кровельного пирога и монтажа водостоков.

Необходимость установки систем обогрева определяется крутизной скатов, типом помещений под чердаком, конфигурацией водостоков. Наледь и большие скопления снега образуются на крышах следующих типов:

• Кровлях над отапливаемыми мансардами или чердаками. Теплый воздух поднимается вверх и нагревает покрытие. Снег, лежащий на теплой поверхности, частично тает, на финишном покрытии образуется ледяная корка. При хорошей теплоизоляции системы обогрева на таких крышах настраивают на непродолжительную работу. Этого достаточно, чтобы обеспечить таяние снега и удаление влаги по водостокам.
• Кровлях с небольшим уклоном. Пологие скаты – места скопления снега и льда. Установка систем подогрева на таких крышах настоятельно рекомендуется. Кроме того, необходимо предусмотреть водосборные воронки и усиленную гидроизоляцию в наиболее проблемных местах.
• Крышах комбинированного типа. Многоскатные кровли с плоскими горизонтальными площадками, башнями, внутренними углами также сильно подвержены образованию наледи. Водостоки на таких крышах должны обеспечивать удаление воды, также рекомендуется установка электрического обогрева для ускорения скорости таяния снега.

Крыши над нежилыми холодными чердаками не нуждаются в установке антиобледенения. Это необходимо только в районах с высоким уровнем осадков, а также при небольшом уклоне. Нагревательные элементы устанавливают вблизи карнизов, в желобах и водосточных трубах.

Опасности обледенения

Скопления снега и льда ведут:

• К увеличению нагрузки на несущие конструкции, другие элементы кровли. Под весом снежной и ледяной шапки может сломаться стропильный каркас, повредиться и деформироваться основание и финишное покрытие. • К механическим повреждениям верхнего слоя. Сход обледенелого снега может повредить и сорвать гонты, содрать минеральную крошку с поверхности гибкой черепицы. • К травмам людей и повреждению автотранспорта. Внезапное падение сосулек и ледяных глыб может нанести серьезные повреждения прохожим и представляет опасность для припаркованных и приезжающих машин. • К разрыву водосточных труб и скоплению воды на крышах. Замерзая, вода сильно расширяется, повреждая трубы и желоба. Плотины изо льда препятствуют своевременному оттоку воды, способствуют протечкам в местах стыков, примыканий к кровельным элементам.

Проводить регулярную чистку снега не всегда возможно, кроме того, при уборке механическим методом легко повредить битумную черепицу. Установка системы антиобледенения продлевает срок службы кровли и снижает расходы на ремонт.

Состав системы обогрева кровель

Системы антиобледенения состоят из следующих элементов:

• Греющий кабель.

Жилы нагревательного элемента выполнены из металла с высоким электрическим сопротивлением или полупроводникового материала. Различают резистивные и саморегулирующиеся кабели. Нагреватели первого типа имеют постоянную температуру. Полупроводниковые греющие кабели изменяют сопротивление в зависимости от собственной температуры.

• Датчики температуры и осадков.

Эти элементы формируют сигнал на включение системы при заданной температуре и обнаружении влаги.

• Терморегулятор на основе контролера.

Устройство обеспечивает задание температуры включения, времени и режимов работы. Очевидно, что при -100 С работа обогревателей нецелесообразна. Терморегулятор настраивают на включение при температуре таяния снега на поверхности и по сигналу от датчика воды.

• Монтажные и электроустановочные изделия.

К ним относятся герметичные кабельные муфты специального исполнения, распределительные коробки, крепежи, УЗО и другие устройства.

Существуют различные виды антиобледенителей, от простейших греющих кабелей с ручным включением до устройств, которые интегрируются в системы “умный дом” и могут управляется в полностью автоматическом режиме или с мобильного приложения.

Требования к системам обогрева крыш

При проектировании систем антиобледенения необходимо учесть следующие требования:

• Греющие кабели должны быть сертифицированы по стандартам пожарной безопасности. Для систем антиобледенения выбирают нагревательные элементы для наружной прокладки. Они имеют герметичную оболочку и армирующую оплетку.
• Система должна комплектоваться УЗО или дифавтоматами для защиты от токов утечки и коротких замыканий.
• Система должна иметь датчик и настраиваемый регулятор включения и отключения в зависимости от температуры воздуха и поверхности покрытия.
• Нагревательные элементы устанавливают по всему пути удаления воды, включая сборные лотки и водосточные трубы.
• Все электрические элементы системы обогрева кровли должны иметь степень пылевлагозащищенности не менее IP66.

Греющие элементы располагают на плоских участках, на стыках скатов крыш сложной конфигурации. В большинстве случаев достаточно установки греющих кабелей вдоль карнизов, в водосточных трубах и внутри лотков.

Суммарную мощность подбирают по таблице

Места расположения греющих кабелей	Суммарная мощность греющего кабеля на кровле над неотапливаемым чердаком. Вт/м2, Вт/ м	Суммарная мощность греющего кабеля на крыше над теплым помещением Вт/м2, Вт/м	Удельная мощность греющего кабеля Вт на погонный метр
Вдоль карниза и ендовых	180-300	300-400	15–50
Пластиковые лотки	30-40	40-50	15–50
Металлические желоба	30-40	50-70	15–50
Водосточные трубы	40-50	50-70	15–50

В таблице приведены примерные значения для умеренной климатической зоны. При проектировании антиобледенения необходимо учитывать среднегодовой уровень осадков и суточный перепад температур.

Монтаж антиобледенения

Вдоль карниза кабели укладывают змейкой, высота одного витка составляет 50-120 см. При этом важно не повредить токоведущие жилы, радиус изгиба должен составлять не меньше 5 см. Шаг витков выбирают, исходя из тепловой мощности нагревательного элемента. Нижнюю часть петли спускают в водосточный желоб. При отсутствии лотка нижний край витка должен выступать за край свеса на 5-6 см. Талая вода будет стекать непосредственно с кабеля.

На дно водосточного желоба также укладывают нагревательный элемент. Нижние края витков и кабель, расположенный в лотке, соединяют хомутами.

Самые проблемные места на сложных кровлях – ендовы и внутренние углы на местах стыков скатов. Там монтируют 2 линии кабеля на длину не менее 2/3 от общей высоты. Это предотвратит появление ледяных плотин, препятствующих стоку влаги.

При небольшой удельной мощности кабеля или ширине водосборных лотков больше 20 см, количество линий в желобах или лотках можно увеличить. Тепловая мощность нагревательных элементов в этих местах должна быть 50-70 Вт на каждый метр.

Воронки и водосточные трубы также подвержены образованию наледи. При обильном таянии снега с последующими заморозками возможен их разрыв и деформации. Трубы до 10 см защищают одной линией греющего кабеля, который помещают внутрь. Водостоки большего диаметра требуют прокладки 2 линий. В нижней части трубы и в водосборной воронке греющий провод укладывают витками по периметру, эти места требуют дополнительного подогрева.

Фиксация кабеля вдоль карниза осуществляется при помощи специальных клипс или алюминиевой монтажной ленты с хомутами, которые крепятся саморезами или кровельными гвоздями. Места фиксации обрабатывают герметиком.

Для монтажа кабеля на мягких кровлях предпочтительно воспользоваться лентой с битумным клеящим слоем. Такое монтажное изделие надежно фиксируется к гонтам и исключает появление протечек.

Кабель внутри водосточной трубы закрепляют к стенкам металлическими скобами. При длине трубы больше 3 м используют несущий трос, который защищает линию от обрыва. Для фиксации греющего кабеля внутри желобов используют специальные монтажные зажимы, которые закрепляют по краям лотка.

Подключение кабеля к силовой линии осуществляется через распределительную коробку или термоусадочную муфту. Класс защиты электроустановочного изделия должен быть не менее IP66. Коробки монтируют на стене под карнизным свесом.

Защита от коротких замыканий и токов утечки обеспечивается УЗО или дифференциальными автоматами с уставкой срабатывания не больше 30 мА. Размещаются элементы защиты в распределительном щитке. После выполнения монтажа систему антиобледенения тестируют. При этом проверяют корректную работу датчиков температуры, управляющего блока, срабатывание защиты.

Внимание! При монтаже систем обогрева крыши требуется четко следовать общим правилам электробезопасности и требованиям производителя греющего кабеля. Система антиобледенения поможет избежать множества проблем и сэкономить на ремонте крыш.
