схема, как сделать своими руками

Индивидуальное отопление в загородном доме – это не только теплые радиаторы, но и возможность организовать ГВС (горячее водоснабжение). Лучше всего это сделать при помощи газового или электрического водонагревателя, подключенного к водопроводу. При этом схема подключения водонагревателя к водопроводу должна учитывать подсоединение, тип устройства, место установки бойлера, и другие характеристики узлов и агрегатов. Все требования к схеме и оборудованию подчиняются общим правилам монтажа электроводонагревателя, подключаемого к системе водоснабжения.

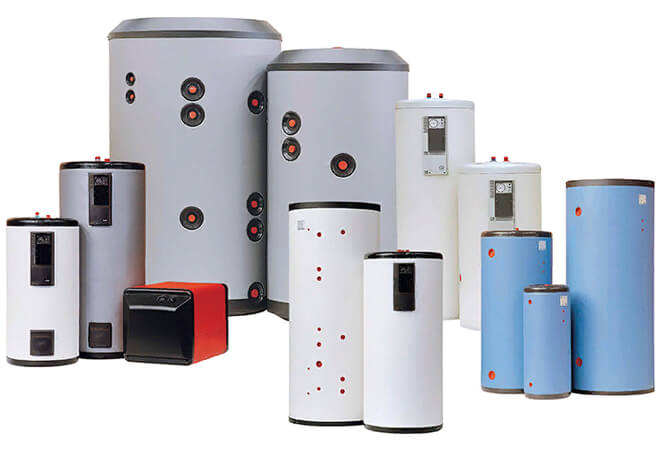

Разновидности бойлеров

разновидности бойлеров

Варианты конструкций бойлеров классифицируются по типу энергии (электроводонагреватель и газовый бойлер), по типу крепления (настенный или напольный) и по принципу действия (проточный или накопительный водонагреватель).

  1. Газовое оборудование обойдется семейному бюджету дешевле, но для того, чтобы подсоединить такое оборудование в частном доме, необходимо получить пакет разрешительных документов, а также прибегнуть к услугам газовой службы для монтажа бойлера к водопроводу, так как своими руками газовое оборудование монтировать нельзя. По этой причине подключение электрических бойлеров к водопроводу предпочтительнее, хотя их работа в сети обойдется дороже;
  2. Накопительный бойлер имеет большие габариты из-за накопительного резервуара, обязательно присутствующего в конструкции. Зато потребление электрической энергии у него гораздо ниже, так как ТЭН включается периодически, поддерживая заданную температуру в баке. Из отрицательных сторон можно выделить инерционность – нужно ждать, когда нагреется очередная порция воды в баке, чтобы воспользоваться ею. Проточные модели монтируются возле точек водоразбора, врезаются в трубопровод, и поэтому нагревают поток воды сразу, используя для этого максимальную мощность. Высокое энергопотребление – существенный недостаток этих моделей;
  3. Настенный бойлер – самый распространенный вариант, так как позволяет экономить место в помещении. Напольный электронагреватель монтируют, если емкость резервуара достаточно большая – от 200 литров и выше.

Чтобы подключить бойлер к водопроводу в квартире, нужно иметь под рукой все необходимые инструменты и материалы:

  1. Линейка металлическая, или пятиметровая рулетка;
  2. Перфоратор или ударную электродрель, шуруповерт, гаечные и разводные ключи;
  3. Метизы и хомуты с кронштейнами, чтобы закрепить корпус бойлера на стене;
  4. Фитинги для соединения с трубами и арматурой, собственно краны, вентили, обратные, предохранительные и перепускные клапаны;
  5. Лента-фум, пакля и/или герметик для уплотнения соединений;
  6. Гибкие армированные шланги для подключения входа к водопроводу и выхода бойлера в систему ГВС.

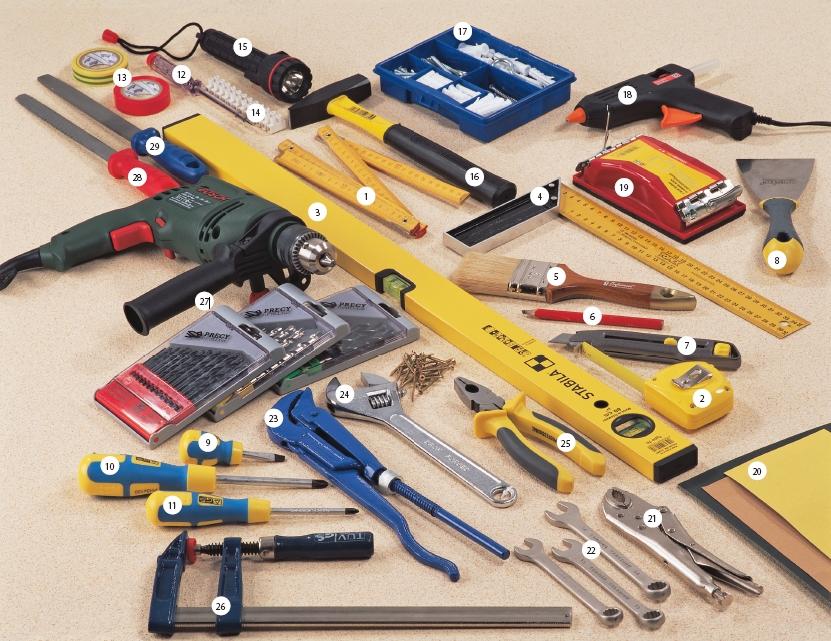

инструменты для подключения бойлера

Как подключить бойлер к водопроводу

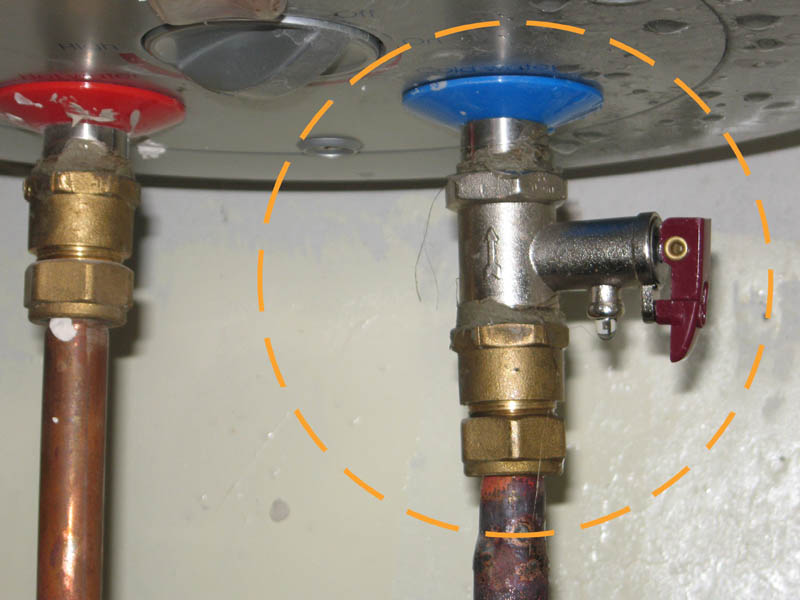

Предохранительный обратный клапан – неотъемлемая часть схемы, так как он предотвращает возможность обратного гидравлического удара при отсутствии напора воды в емкости, не давая воде вытечь из бака. Кроме того, предохранительный клапан сбрасывает излишки воды в систему канализации через специальный дренаж.

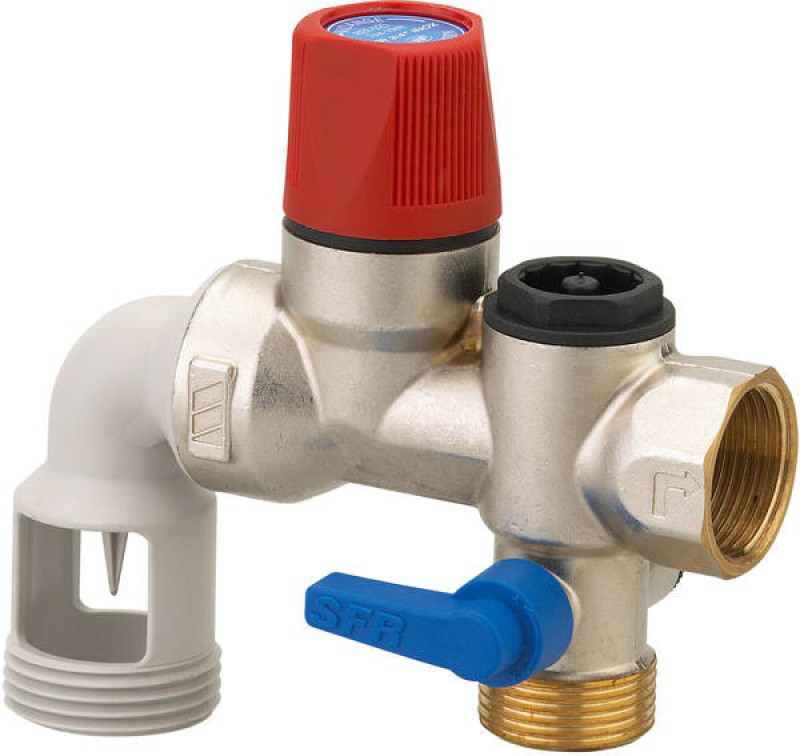

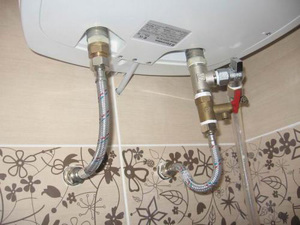

Предохранительный обратный клапан для бойлера

Входной патрубок для обеспечения водоснабжением водонагревателя покрашен в синий цвет, чтобы не перепутать с горячей трубой. На холодный устанавливают предохранительный клапан перед тем, как подключить воду. Дальнейшую трубную разводку осуществляют полипропиленовыми, металлопластиковыми или стальными трубами с возможностью переходов через гибкие шланги. Группа безопасности (обратный и предохранительный клапан, воздухоотводчик, манометр) отвечает за безаварийную работу нагревателя, поэтому приобретайте коллектор с комплектом группы безопасности известных брендов.

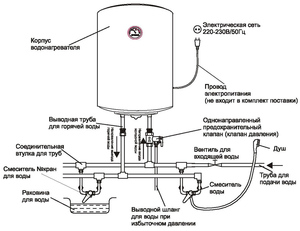

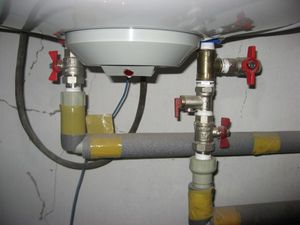

Группа безопасности для бойлера

Перед тем, как установить водонагреватель в доме или в квартире своими руками, изучите последовательность технологических операций по монтажу деталей в трубопроводе от входного патрубка и дальше:

  1. Врезается тройник;
  2. После него врезается шаровый вентиль для слива воды. Вентиль подключается к основному входу тройника;
  3. Подсоединяется предохранительный клапан с отводом в систему канализации дома или квартиры;
  4. Устанавливается запорная арматура для отключения бойлера;
  5. Далее продолжается центральная трубная разводка.

Перечень операций является основным, но подключить водонагреватель к системе водоснабжения можно разными способами, поэтому работа может быть расширена за счет следующих операций:

  1. Установка редуктора для понижения давления до нормативного значения согласно техпаспорту бойлера;
  2. Врезка фильтра тонкой очистки (если состав воды в трубопроводе не соответствует требованиям СЭС). Требования касаются прежде всего содержания минеральных солей и других вредных для здоровья человека примесей;

После того, как все перечисленные выше шаги проделаны, приступают к монтажу непосредственно труб и арматуры ГВС. Первый шаг – врезка запорного вентиля на горячий патрубок, чтобы при ремонте или аварии бойлер можно было безопасно отключить. Запорная арматура сопрягается с гибким армированным шлангом высокого давления для отведения горячей воды.

монтаж бойлера в частном доме

В загородных домах с автономным водоснабжением горячую воду необходимо подводить ко всем точкам водоразбора (ванная комната, душ, кухня, баня или сауна, бассейн), поэтому на практике применяют усложненные схемы разводки с ответвлениями от центрального трубопровода ГВС. Для подобных схем устанавливают более мощные и объемные бойлеры и насосы, монтируют автоматическую систему управления и контроля за параметрами горячей воды. Схема монтажа таких систем имеет свои нюансы: выбор места для монтажа бойлера основывается на равноудаленном нахождении агрегата от всех точек водоразбора.

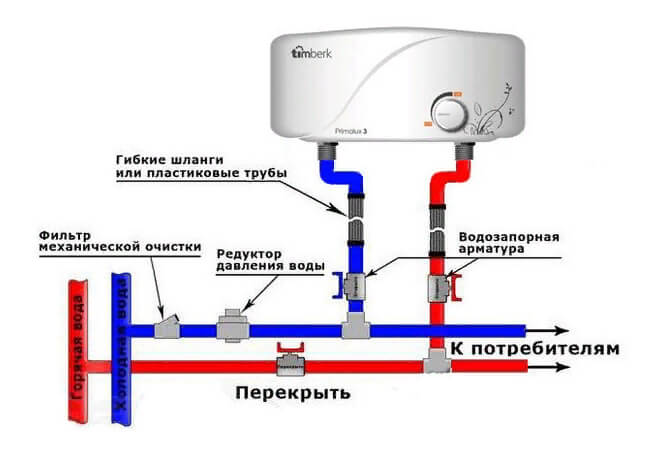

Технология подключения проточного водонагревателя

Монтаж узлов и деталей схемы производится в таком порядке:

  1. На магистрали ХВС и ГВС устанавливаются тройники для присоединения регулировочного, управляющего и контролирующего оборудования;
  2. Монтаж в тройники магистрали шаровой запорной арматуры, которая будет перекрывать подачу в случае ремонта, профилактики или аварии. Кроме того, такие шаровые краны позволят при наличии центрального ГВС переключаться с автономной системы подачи горячей воды на основную;
  3. Тройники на холодном и горячем трубопроводе подключаются к соответствующим патрубкам бойлера на гибкие шланги высокого давления. Если точки водоразбора установлены на большом расстоянии от нагревателя, то вместо шлангов можно использовать ПВХ, стальные или металлопластиковые трубы;
  4. Электрическая розетка для подключения проточного нагревателя должна подключаться с заземлением, так как ТЭН агрегата контактирует с водой. Также между розеткой и точкой подключения к электросети рекомендуется установить УЗО;
  5. Устанавливается ионообменный фильтр.

Демонтируя любой бойлер, первым перекройте запорный вентиль на патрубке подачи воды, вторым – на патрубке выхода горячей воды. При работе проточного нагревателя сначала следует открывать воду, а затем включать ТЭН. Перед закрыванием крана горячей воды делают наоборот — сначала отключают напряжение, потом перекрывают воду.

Подключение бойлера к водопроводу своими руками: инструкция

Содержание статьи

Разбираемся в разновидностях накопителей

Тонкости подключения и эксплуатации водонагревательного оборудования зависят от его назначения, конструктива, вида энергоносителя, на котором он работает. Поэтому сначала разберёмся с нюансами. Например, бойлер может работать на электричестве или газе, осуществлять не только прямой нагрев, но и косвенный. Естественно, это влияет и на структуру обвязки накопителя, и на его местоположение в сети.

Напольный бойлер, работающий на газе

Напольный бойлер, работающий на газе

Прямой и косвенный нагрев – в чём разница

Суть внедрения бойлера, так называемого, прямого нагрева, заключается в том, чтобы он работал исключительно на подогрев и создание неснижаемого запаса расходуемой в системе ГВС воды. Никаких промежуточных движений она при этом не совершает. Чаще всего подобные схемы применяются в квартирах или коттеджах с централизованной подачей холодной воды.

Так осуществляется прямой нагрев

Так осуществляется прямой нагрев

Косвенник работает в паре с обычным котлом, и за счёт встроенного теплообменника генерирует вырабатываемую им тепловую энергию. У такого накопителя имеется собственный нагревательный контур, в котором циркулирует тот же теплоноситель, что и в отоплении (то есть, он не тратит на нагрев электроэнергию).

Вода в косвенном нагревателе, предназначенная для санитарного расхода, сохраняет постоянную, и весьма высокую температуру, препятствующую развитию болезнетворных бактерий. Вам не надо ждать, пока она нагреется — вода всегда горячая и в нужном вам количестве.

Косвеннику нужна отдельная группа приборов, обеспечивающих безопасность

Косвеннику нужна отдельная группа приборов, обеспечивающих безопасность

Бойлер косвенного действия можно поставить хоть в квартиру, хоть в дом – даже при наличии двухконтурного котла. Хотя многие удивятся: зачем?

Дело в том, что через такой котёл в домах не только греют воду для санитарных нужд, но и обеспечивают отопление. У горячей воды приоритет, и при открытии кранов подогрев теплоносителя для греющих контуров приостанавливается.

Соответственно, если пару часов беспрерывно расходовать воду, отопление потихоньку начнёт остывать, чего не случится при наличии косвенного накопителя. Да и когда, к примеру, на кухне моют посуду, купаться довольно сложно из-за падающего напора и перепадов температуры воды.

Обратите внимание! У обоих вариантов есть свои положительные и отрицательные моменты, в которые мы сейчас вдаваться не будем. Скажем только, что многие производители бойлеров, в стремлении объединить преимущества и при этом нивелировать недостатки тех и других конструкций, создают комбинированные (универсальные) модели. Зимой, когда есть отопление, они работают как косвенные нагреватели, а в остальное время осуществляют прямой нагрев, полностью обеспечивая дом горячей водой.

В квартире не всегда найдётся столько места

В квартире не всегда найдётся столько места

Единственный недостаток такого оборудования – это то, что ему требуется достаточно места для установки, поэтому схемы с косвенным нагревом воды применяют в основном в частных владениях.

Как определить ёмкость бака

Любому хозяину хочется, чтобы нагреватель, как и любой другой предмет в интерьере, красиво вписывался в общую картинку. Но выбор подобного оборудования, конечно, осуществляется не по этому критерию.

Что должно оцениваться в первую очередь, так это материалы изготовления корпуса и узлов, тип управления и надёжность защиты в аварийных ситуациях. Очень важны и характеристики бойлера, основной из которых является его вместимость. А диапазон параметров очень большой – от мини-бачка объёмом в 7-10 л, до большой двухсотлитровой ёмкости.

Семилитровый мини-бойлер

Семилитровый мини-бойлер

Так что же выбрать? Как ни странно, никаких технически сложных расчётов тут не требуется, а нужно просто рассудить логически. Прикиньте, сколько горячей воды вам нужно единовременно, чтобы лишний объём не оставался невостребованным. Возьмите во внимание количество обитателей дома, виды имеющегося в наличии сантехнического оборудования, общее количество точек раздачи воды.

Таблица потребления горячей воды

Таблица потребления горячей воды

В таблице показан примерный расход нагретой воды с комфортной для пользования температурой (в среднем 40 градусов). Но имейте в виду, что в бойлере она будет намного горячее (не менее +60), а значит её нужно намного меньше. Далее посчитать несложно, сколько воды понадобится, если даже все члены семьи одновременно начнут её расходовать.

Примечание! Самую большую проблему при этом представляет принятие ванны, для которой потребуется вылить всю воду из бака, даже если он достаточно большой. Но тут уже нужно как-то отладить между собой разумную схему потребления.

Пользоваться водой можно экономно

Пользоваться водой можно экономно

Для одного взрослого человека, пользующегося вместо ванной душем (плюс мытьё посуды), вполне достаточно 50-литрового запаса нагретой воды. Для семьи с одним ребёнком при таком подходе хватит и 100 л.

Многие относятся к вопросу экономии беспечно, но постоянно возрастающие тарифы заставляют задуматься, как экономить воду в квартире со счётчиком. Есть немало законных способов это сделать, не прибегая к незаконным – о них и поговорим в специальной статье.

Мощность, как критерий выбора прибора и его присоединения к сети

От мощности и количества имеющихся у бойлера ТЭНов, зависит их способность нагреть определённый объём воды за единицу времени. Но это не значит, что выбирать агрегат нужно по максимальным показателям. Прежде всего, следует подумать о той нагрузке, которая ляжет на домовую или внутриквартирную сеть.

Есть ведь определённые рамки, выходя за пределы которых вы обрекаете защитную автоматику на постоянное срабатывание, либо вообще спровоцируете опасную в пожарном отношении ситуацию, вызванную перегревом проводов. Соответственно, мощность нагревателя должна быть на порядок ниже стандартной нагрузки, на которую рассчитана розетка с заземлением. Обычно это 3500 Вт – значит, мощности оборудования в 2500 Вт будет вполне достаточно.

Схема присоединения бойлера к электрической сети

Схема присоединения бойлера к электрической сети

Совет! Если проводку в доме делали не вы лично, не будьте уверены в её полной надёжности, и уж тем более не вздумайте включать агрегат в одну розетку вместе с другими приборами через тройник. Лучше специально для бойлера протянуть линию прямо от щитка, а если его мощность превышает 2500-3000 Вт, то на этой линии желательно установить дополнительный 25-амперный автомат.

Где размещать, и как монтировать

Нужный объём-то вы рассчитаете, а вот как быть с габаритами? Ведь не каждый вариант позволяет рационально использовать пространство, которого и так может катастрофически не хватать. Цилиндрическая форма является традиционной, но именно с ней и возникает больше всего проблем. Причиной тому слишком малая плоскость соприкосновения со стеной. Если для напольного варианта места не имеется, то цилиндрический бойлер лучше взять в горизонтально исполненном корпусе, и повесить ближе к потолку.

Изобилие форм

Изобилие форм

Цилиндрический бойлер под потолком ванной

Цилиндрический бойлер под потолком ванной

Вариант с плоским корпусом размещён в туалете

Вариант с плоским корпусом размещён в туалете

Ниша в санузле, специально устроенная для водонагревателя

Ниша в санузле, специально устроенная для водонагревателя

Кухонный шкаф – отличное место для накопителя

Кухонный шкаф – отличное место для накопителя

Уютное место под мойкой

Уютное место под мойкой

Квадратные и прямоугольные корпуса гораздо лучше вписываются в любое пространство, но у таких моделей есть существенный недостаток – наличие сварных швов, которые имеют свойство иногда протекать. Круглый вариант надёжнее, и поверьте, что проявив некоторую смекалку, вы всегда найдёте для него место.

На заметку! Среди специалистов бытует мнение, что в бойлерах с горизонтальным расположением корпуса вода нагревается быстрее, но всё же у вертикальных нагревателей производительность более высокая.

Однако менять направление установки нагревателя произвольно нельзя, поэтому определяться с проблемой его размещения необходимо заранее, ещё до покупки.

Как выбрать водонагреватель электрический накопительный для квартиры? В специальной статье рассмотрим, в чём их особенности и отличия, каков принцип работы, размещения и установки.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

Установка и подключение

Если газовый бойлер можно установить только на кухне, в которую выведена газовая труба (если в квартире), то для электрического подойдёт любое место – лишь бы не мешал. Кроме выбора места необходимо позаботиться о подводке к нему водопроводных труб и электрической линии, обустройстве узла безопасности.

Все элементы обвязки

Все элементы обвязки

Но первое, на что нужно обратить внимание при навешивании на стену – это надёжность крепления. Ведь 50-литровый нагреватель, да ещё наполненный водой, весит порядка 75 кг, и при его падении может случиться всё что угодно – вплоть до трагедии.

Анкерные болты 12*70 выдерживают вес 200-литрового бойлера, но на прочном основании

Анкерные болты 12*70 выдерживают вес 200-литрового бойлера, но на прочном основании

Поэтому не следует вешать такое оборудование на хлипкие перегородки, на гипсокартонную обшивку без закладной. Да и крепёж для оснований со слабыми несущими способностями (пористый бетон, пустотелый кирпич) нужно выбирать специализированный. Его устойчивость к вырывающим нагрузкам должна вдвое превосходить вес бойлера.

Крепёж от производителя бака

Крепёж от производителя бака

Большинство производителей предусматривает сразу и крепёж, но они же не могут предвидеть, на какую стену хозяин собирается навешивать свой нагреватель.

Инструкция по монтажу

Разбираемся, что и в каком порядке следует делать при установке бойлера, взяв за основу комбинированную модель с теплообменником, о которой мы упоминали выше.

Цены на популярные модели перфораторов

Перфораторы

Таблица 1. Инструкция по монтажу.

Шаги, фотоКомментарий
Шаг 1 – распаковка модели

Шаг 1 – распаковка модели

Итак, вы определили место для установки бойлера, купили подходящую модель и привезли домой. Какие ваши дальнейшие действия?

Сначала, конечно, нужно её распаковать. Откройте коробку с одной стороны, не вынимая защитного пенопласта, переверните её, а затем просто снимите упаковку как рубашку, оставив бачок на полу.

Шаг 2 – проверка комплектности

Шаг 2 – проверка комплектности

Затем берёте паспорт изделия и проверяете его комплектность. В данном случае, предохранительный клапан имеется, а крепежа нет. Так что, его придётся покупать отдельно.
Шаг 3 – подбор крепежа

Шаг 3 – подбор крепежа

Так как бойлер довольно массивный, для него подобраны Г-образные винты размером 14*100 мм с полипропиленовыми дюбелями.
Шаг 4 – разметка под крепления

Шаг 4 – разметка под крепления

Определив высоту подвеса бачка, производите разметку точек, в которых будут устанавливаться анкера.

Обратите внимание! Какое между ними должно быть расстояние, обычно указывает производитель. Иногда это схематично нарисовано прямо на лицевой стороне упаковки бойлера, либо имеется бумажный шаблон.

Шаг 5 - сверление

Шаг 5 - сверление

С помощью перфоратора насверливаете отверстия.
Шаг 6 – забивка дюбелей

Шаг 6 – забивка дюбелей

В отверстия забиваются дюбели…
Шаг 7 – установка анкеров

Шаг 7 – установка анкеров

…после чего в них вкручиваются анкерные винты.
Шаг 8 – навешивание бачка

Шаг 8 – навешивание бачка

Теперь устанавливаете нагревательную ёмкость на штатное место (в данном случае на тыльной стороне корпуса для этого имеется специальная планка), после чего можно приступать к её обвязке.
Шаг 9 – сборка узла безопасности

Шаг 9 – сборка узла безопасности

Далее можно приступать к сборке узла безопасности. В данном случае, снизу вверх идут:
  • переходник с полипропилена на металлическую резьбу;
  • шаровые краны;
  • гайки американки;
  • тройники.

    На горячей линии (слева) монтируется трёхходовой смесительный клапан. Сверху у него стоит регулятор температур, справа присоединен тройник холодной линии, слева – выход на бойлер.

  • Шаг 10 – обвязка для бойлера

    Шаг 10 – обвязка для бойлера

    К верхнему выходу тройника на холодной линии устанавливается клапан, предупреждающий обратное движение воды. Далее снова идёт тройник, с одной стороны которого стоит кран аварийного слива, а другая будет привинчиваться к отверстию в бойлере, через которое в него будет поступать холодная вода.

    При выполнении всех соединений, на резьбу следует наматывать сантехнический лён или нить Унилок.

    Шаг 11 – крепление подводки к стене

    Шаг 11 – крепление подводки к стене

    Если нужно, выполняете подводку труб к месту установки бойлера, и, установив переходники и нижние краны, крепите их хомутами к стене.
    Шаг 12 – установка узла безопасности

    Шаг 12 – установка узла безопасности

    Устанавливаете узел в сборе на трубопровод, или же монтируете каждую деталь по отдельности, в том же порядке, который указан выше – это уже ваш выбор.
    Шаг 13 – установка гибкой подводки

    Шаг 13 – установка гибкой подводки

    Соединяете выходы узла безопасности с соответствующими отверстиями в бойлере посредством гибкой подводки.
    Шаг 14 – подсоединение питающего провода

    Шаг 14 – подсоединение питающего провода

    Присоединяете провод и закрываете место соединения крышкой – и агрегат можно запускать в работу.

    Заключение

    Недорогие модели бойлеров управляются посредством простых клавиш или вращающейся рукоятки, определённое положение которой даёт команду для нагрева воды до той или иной температуры. В них имеется индикатор в виде встроенного в корпус или тумблер выключателя светодиодной лампочки, по которой можно ориентироваться в фазах работы агрегата.

    Кнопки включения и остановки нагревателя

    Кнопки включения и остановки нагревателя

    Вариант с вращающейся рукояткой

    Вариант с вращающейся рукояткой

    Модель с ЖК дисплеем

    Модель с ЖК дисплеем

    Более «продвинутые» нагреватели оснащены ЖК дисплеем или дистанционным пультом, их режимы работ можно выставлять по своему усмотрению, в том числе и по времени. Может все эти функции не столь и востребованы, но в современных системах «умного дома» они обязательно присутствуют.

    Видео — Как установить бойлер

    Видео — Установка и подключение водонагревателя

    Видео — Как подключить бойлер?

    Видео — Установка бойлера в квартире

    Как избежать ошибок- Подключение накопительного и проточного- Пошаговая инструкция и Особенности установки +Фото и Видео

    Подключенный нагреватель водыПри установке любого вида нагревателя воды необходима схема подключения водонагревателя к водопроводу.

    Подходить к монтажу надо внимательно, любая ошибка может привести к нежелательным последствиям.

    Содержание статьи:

    Типы установок нагрева воды

    Водонагреватели работают от газа и от электричества

    Газовые колонки гораздо экономичней в плане энергозатрат, но их монтаж выполняется только специализированными специалистами с требуемой документацией.

    Рассмотрим электрические системы нагрева, предусматривающие самостоятельную установку.

    Виды

    Агрегаты данного типа делятся на напорные и проточные.

    Водонагреватель накопительный

    Обладает крупными габаритами, так как это емкость для накапливания воды. Оснащен ТЭНом, который производит нагрев жидкости в резервуаре. С какой скоростью будет повышаться температура воды, зависит от объема емкости и мощности трубчатого электронагревателя.

    При любом варианте есть время ожидания. Некоторые накопители с ТЭНом  оснащены автоматической функцией контроля степени нагрева, при понижении температуры в емкости, система нагрева включается, доводя температурный показатель до заданного. Эти установки прекрасный вариант для дома с большой семьей, где горячей воды требуется много.

    Водонагреватель проточный

    Эта система подает горячую воду в кран мгновенно, как только его открыли. Габарит изделий скромный, вода протекая через агрегат и нагревается очень быстро. Недостаток изделия в том, что присутствует температурное ограничение и они потребляют много электроэнергии, что сказывается на бюджете.

    Подключение водонагревателя к водопроводу

    Перед тем, как приступить к монтажу требуется подготовиться, чтобы в процессе не возникло вопросов, и установка произвелась качественно.

    Понадобятся инструменты

    • Рулетка или линейка
    • Перфоратор или дрель с функцией отбойного молотка. Сверла.
    • Крепления для монтажа нагревателя на стену.
    • Ключи слесарные, пассатижи, разводной ключ.
    • Фитинги
    • Шаровые краны
    • Фум лента или пакля
    • Гибкие шланги для воды.
    • Ветошь

    Подготавливая все необходимое, стоит обратить внимание на нюансы установки изделия. Не исключено возможное наращивание труб или монтирование обводной линии. Дополнительно необходимо приобрести трубы обладающие устойчивостью к высокотемпературному режиму.

    Виды трубопроводных магистралей

    Инструменты и материал, что могут понадобиться, также зависят от того из чего сделаны трубы.

    Полипропиленовые трубы

    Монтаж потребует наличия трубореза и специального паяльника. Фитинги из полипропилена. Подключение запорных механизмов в таких случаях муфтовое.

    Монтаж простой если трубопровод не скрыт, в ином варианте, установка значительно осложняется. Только после свободного доступа к трубам, возможно произвести врезку.

    Металлопластиковый трубопровод

    Изделия из данного материала в своем большинстве прокладываются на поверхности, что исключает возможность осложнений. Все соединения производятся фитингами, любая схема подключения водонагревателя осуществляется без сюрпризов.

    Соединение с трубами водопровода осуществляется тройниками. Фитинги соединяются с частями магистрали или гибкими шлангами, вариант стыковки напрямую связан с местом установки агрегата и того где расположены трубы.

    Трубопровод из стали

    Чтобы избежать сварочных работ, можно использовать тройник «вампир».

    Сконструирован «вампир» по подобию хомута. Он просто одевается на трубу и закрепляется специальными винтами. Для того, чтобы обеспечить прилегание применяют резиновые прокладки.

    Когда хомут установлен с отводом. В главном трубопроводе, через отвод  высверливаетя отверстие, чтобы избежать повреждений резьбы используют защитную втулку. Кран соединяется по резьбе с отводом. Затем подключается шланг к устройству нагрева.

    Установка нагревателя накопительного типа

    Важно!

    Схема для нагревателя воды накопительного типаПеред монтажом будет не лишним проверить, прекращена ли подача воды.

    Монтаж электрических систем нагрева требует установки предохранительного обратного клапана. Он купирует вытекание жидкости из накопителя и защитит от гидроудара.

    Во избежание ошибок подключения, патрубок на вход воды, помечен синим цветом, именно на него производится установка предохраняющего клапана.

    Далее соединительные работы водопровода с системой нагрева осуществляются при помощи гибких шлангов или используется совместное применение труб и шлангов.

    Предохранительный клапан обязан функционировать идеально без нареканий. Рекомендуется приобрести изделие хорошего качества.

    Последовательность элементов от впускного патрубка

    • Фитинг (тройник)
    • Запорный кран. Подключается к тройнику сбоку. Предназначен для слива воды.
    • Обратный клапан с отводом в канализацию
    • Шаровой кран для перекрытия системы
    • Трубопровод.

    Базовые элементы для монтажа водонагревателя

    • Редуктор. Понижает входное давление, до заданного прибором нагрева.
    • Фильтр. Устанавливается при плохом качестве воды, если допустимый предел концентрации примесей и солей железа превышен. Монтаж фильтра в таких случаях снижает уровень накипи в резервуаре и на самом нагревательном элементе.

    Подключение горячей воды к бойлеру. На патрубок нагревателя устанавливается шаровой кран. К запорному механизму подсоединяется шланг для подачи горячей жидкости.

    Установка проточного водонагревателя

    Внимание!

    Схема для нагревателя воды проточного типаМощность проточных систем высокая. Стоит позаботиться о проводке. Необходимо УЗО и заземление. Для бойлеров с большой мощностью это также важно.

    Монтаж проточной системы напрямую связан с предполагаемым количеством точек водозабора.

    Самая простая установка на одну точку. Такой тип подключения часто применяют в квартирах, для монтажа прибора в ванной комнате, чтобы не лишать себя комфорта, когда горячее водоснабжение отключено. Для таких целей подойдет недорогой агрегат с малой мощностью.

    В загородных домах применяется более сложная схема подключения. В таких случаях требуется мощный и дорогостоящий нагреватель. Особенность установки в том, что водонагреватель надо устанавливать на одинаковом расстоянии от всех источников водозабора.

    Последовательность установки

    1. Монтаж фитингов на трубы ХВС и ГВС.
    2. Установка запорных арматур на переходники.
    3. Соединение патрубков с фитингами на трубах, используя специальные шланги. При значительном удалении точек водозабора от места врезки, можно применить трубы (материал изготовления труб, должен быть одинаковый с материалом трубопровода)

    Итоги

    Следуя всем вышеперечисленным инструкциям можно самостоятельно подключить систему нагрева без ошибок.



    как подключить накопительный бойлер в квартире, как правильно подсоединить

    Содержание:

    Благодаря подключению водонагревателя к водопроводу жильцы частных домовладений и квартир обеспечивают себя горячей водой вне зависимости от централизованного водоснабжения в любой время года круглосуточно.

    В результате для них повышается комфорт проживания. Но, чтобы так произошло, нужно в процессе монтажа соблюдать в точности схему подключения бойлера к водопроводу.

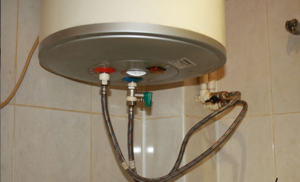

    подключение накопительного водонагревателя

    Информация о том, как правильно сделать установку и произвести подключение к инженерным коммуникациям, будет полезна домашним умельцам, желающим сделать эту работу собственноручно, и тем хозяевам недвижимости, которые хотят проконтролировать качество выполнения заказанных услуг.

    В продаже имеются разные виды данного оборудования, отличающиеся устройством и способами подключения водонагревателей. Если следовать рекомендациям их производителей, можно обеспечить безупречное функционирование агрегата после установки.

    Типы нагревателей воды бытового назначения

    До того, как подключить к водопроводу водонагреватель, следует приобрести оптимальный вид устройства с учетом его технических характеристик и габаритных параметров.

    Производители выпускают два типа таких аппаратов:

    • накопительные;
    • проточные.

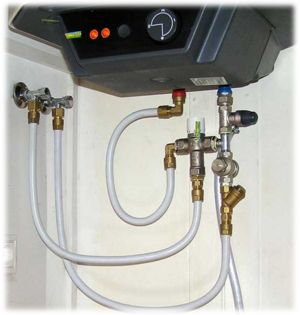

    подключение водонагревателя

    Их отличие заключается в разных технологиях нагрева жидкости. Первый вид устройств сначала заполняет холодной водой резервуар, нагревает ее и далее выводит на водоразбор. Во втором случае нагрев происходит при прохождении водяного потока через прибор без сбора его в емкости.

    На сегодня все более востребованными становятся проточные водонагреватели. Потребителей привлекают их небольшие габариты и несложная установка. Они удобны в условиях малой потребности в водоснабжении. Но обычно владельцы объектов недвижимости отдают предпочтение подключению накопительного водонагревателя.

    Особенности устройства бойлеров - накопителей

    Водонагревающее оборудование накопительного типа - это резервуары, снабженные электрическими ТЭНами или жидкостными теплообменниками. В емкости имеются трубки, подводящие холодную воду и отводящие горячую жидкость.

    Что касается бойлеров косвенного нагрева, то они оборудованы рабочей зоной подогрева теплоносителя и линиями, предназначенными для подключения к отопительной системе. Все современные теплоснабжающие конструкции вне зависимости от особенностей устройства оснащают автоматикой, предназначенной для регулировки температуры подогрева воды и функционирования оборудования в целом.

    Разнообразие исполнения

    В схеме подключения к водопроводу накопительного водонагревателя он может располагаться вертикально (настенный вариант) или горизонтально (напольный способ). В зависимости от модификации бойлера его монтаж имеет особенности.

    Когда предстоит установка настенного оборудования нагрева, необходимо выполнить предварительные расчеты нагрузки и сопоставить результат с несущими способностями стены помещения, на которой планируется его закрепить.

    подключение бойлера к водопроводу

    Если произвести подключение бойлера к водопроводу без проведения соответствующих вычислений, тогда в процессе его эксплуатации заполненный водой прибор может рухнуть на пол вместе с ненадежной межкомнатной перегородкой.

    Согласно инструкциям на водонагревательное оборудование, при проведении расчета допустимой нагрузки следует учитывать четырехкратный вес бойлерной системы. По этой причине, если структура опорной стенки явно слабая, схема подключения водонагревателя должна иметь не только линии подсоединения к коммуникациям и теплоносителю, но и содержать усиленные стойки. Их устанавливают при помощи сквозных креплений.

    На классической схеме подключения водонагревателя к водопроводу в квартире или коттедже при настенном монтаже патрубки подвода/отвода воды маркируют определенным цветом – синим или красным.

    Виды монтажных схем

    Существует два способа, как правильно подключить водонагреватель к водопроводу.  Это выполняют через группу безопасности, либо напрямую.

    В свою очередь группа безопасности имеет следующие элементы:

    1. Отсекающий кран.
    2. Предохранительный и обратный клапаны.
    3. Расширительный сосуд.

    как подключить водонагреватель к водопроводу в квартире

    Систему подключения водонагревателя с группой безопасности, стандартно применяют при запуске в эксплуатацию бойлера косвенного нагрева. Ее также задействуют в том случае, когда давление в центральном водопроводе превышает граничный параметр рабочего давления в аппарате.

    В классической схеме подключения водонагревателя к водопроводу при обустройстве косвенного нагрева присутствует две группы безопасности – котла и бойлерного резервуара. Кроме этого, в ней имеется расширительный сосуд, циркуляционный насосы для отопительной системы и бойлера.

    Способ монтажа напрямую обычно используют, если нагревательное оборудование имеет малую емкость и проточный тип функционирования. Прямое, а значит без группы безопасности, подключение электрического водонагревателя допустимо при условии наличия меньшего или стабильного давления в общегородском водопроводе. В данном случае монтажная схема предусматривает установку отсекающих или запорных кранов.

    Критерии правильной установки нагревательного оборудования

    Одним из важных нюансов того, как правильно подключить бойлер к водопроводу, является требование соответствия диаметров трубопроводов и входных штуцеров. Также имеет значение размер сечения кабеля, который питает электронагреватель агрегата. На эти моменты следует обратить особое внимание, чтобы не допустить ошибок.

    При подключении водонагревателя используют подводящие трубы, диаметр которых должен обеспечивать свободное перемещение водяного потока по линиям входа и вывода. Поэтому считается допустимым больший диаметр рукавов с переходом под параметр штуцеров. В свою очередь меньшее сечение трубопроводов по сравнению с вводными патрубками агрегата является грубейшей ошибкой.

    подключение водонагревателя к водопроводу схема

    Что касается сечения питающего кабеля, то к нему требования аналогичны. Если оно имеет больший размер, то применять изделие разрешается, а вот при наличии меньшего параметра использовать его категорически не рекомендуется. Но, когда у кабеля сечение увеличено по сравнению с нормой, при укладке его в каналы возникают проблемы, поскольку он занимает больше места.

    Отсюда можно сделать вывод, что при подключении электроводонагревателя к водопроводу необходимо максимально точно подбирать сечение проводов с учетом тока нагрузки. Розетку обычно располагают рядом с аппаратом. Ее размещают от уровня пола на высоте не менее 150 сантиметров.

    Бойлеры бытового назначения рассчитаны на однофазное питание переменным током 220-250 вольт. Нагрузка должна быть токовой, не менее 10А. Определяют более точное значение на основании производительности нагревательного оборудования, его можно узнать из технической документации, прилагаемой к продукции. Именно с учетом указанной величины тока нужно приобретать автоматический выключатель, когда выполняется подключение водонагревателя к водопроводу в квартире или домовладении.

    как подключить бойлер к водопроводу

    Например, для проточных приборов существуют определенные нормативы тока отсечки автомата: при мощности 3,5 кВт – 20А, при 5,5 кВт – 25А, а при 6,5 кВт – 35А. Обычно все требуемые параметры для подключения оборудования, прописаны в инструкции к нему.

    В этой документации производитель в точности объясняет, как подключить электрический водонагреватель к водопроводу. По этой причине, все документы, имеющиеся в комплектации к аппарату, следует предварительно изучить.

    Нюансы схем подвода воды

    В бойлер холодная вода подается посредством трубопровода, который в процессе подключения титана к водопроводу необходимо подсоединить к стояку централизованной системы.

    На линии подачи холодного водоснабжения нужно монтировать элементы, обеспечивающие функционирование нагревательного оборудования, в том числе:

    1. Запорный кран.
    2. Фильтр (в некоторых случаях).
    3. Сливной кран.
    4. Предохранительный клапан.

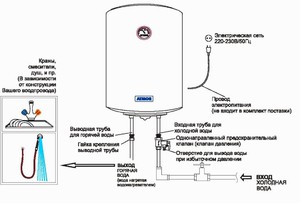

    схема подключения водонагревателя к водопроводу в квартире

    Все перечисленные элементы схемы монтируют на участке, находящемся между трубой поступления холодной воды и бойлером в определенном порядке. Линии вывода нагретой жидкости также комплектуют запорным краном по умолчанию. Но данное требование не относится к обязательным и, если его не поставить на выходе, это не считается серьезной ошибкой.

    Схема, в соответствии с которой производят подключение к водопроводу электрического водонагревателя проточного типа, относится к упрощенным вариантам по сравнению с накопительными бойлерами. В этом случае достаточно смонтировать перед входным штуцером холодной воды всего лишь один запорный кран.

    Что касается инсталляции запорного вентиля на выходе горячего водного потока при установке проточных водонагревателей, то этот момент многими производителями считается грубой монтажной ошибкой.

    схема подключения бойлера к водопроводу

    Кроме этого, необходимо учитывать: когда источником снабжения холодной водой для аппарата проточного типа является колодец, скважина и т.д., специалисты советуют после крана располагать фильтр грубой очистки. Нередко отказ от его установки завершается потерей гарантии, предоставляемой производителем оборудования.

    Следует отметить, что у всех схем подсоединения водонагревателя к водопроводу имеются общие моменты. Точку поступления холодной воды располагают внизу. Перед ней монтируют фильтры и редуктор, снижающий давление водяного потока.

    Частые ошибки, совершаемые при установке

    Существуют определенные правила, как подключить бойлер к водопроводу в квартире или частном домовладении. Согласно им, предусматривается использование изоляции на трубах для холодного или горячего водоснабжения. При этом, согласно техническими требованиям, предъявляемыми к монтажу, определена максимально допустимая толщина изоляции. Она должна составлять 20 миллиметров при уровне теплопроводности применяемого материала, равном не менее 0,035 Вт/кв.м.

    Нередко, когда выполняют монтажные работы, нарушают схему, которая поясняет, как подключить водонагреватель к водопроводу в квартире или домовладении. Это происходит по причине использования изоляции, имеющей малую толщину, или, если совсем ее не задействуют.

    подключение водонагревателя к водопроводу

    В итоге, после того, как начинается регулярная эксплуатация нагревательного оборудования, наблюдаются существенные потери тепла. Этот важный недостаток отражается на времени на подогрев холодной воды - оно значительно увеличивается.

    Неправильно произведенная или отсутствующая изоляция становится основной причиной, почему на линии холодного водоснабжения появляется конденсат. Подобное состояние системы приводит к снижению уровня комфорта для потребителя, а также способствует наличию антисанитарии в помещении, где установлено оборудование.

    Распространенной ошибкой, совершаемой при подключении накопительного водонагревателя к водопроводу, является его установка без использования расширительного сосуда. Благодаря наличию этого элемента, осуществляется компенсация роста давления, обусловленного увеличением количества воды в накопителе бойлера. При монтаже данного типа оборудования на отрезке линии холодной воды обычно размещают предохранительный клапан.

    Замена расширительной емкости на предохранительный клапан вполне допустима, но, если рассматривать ее с точки зрения правильности проведения монтажа, то это считается технической ошибкой. По мнению специалистов, процесс, как подсоединить водонагреватель к водопроводу, должен предусматривать установку расширительного сосуда вместе с обратным клапаном.

    как правильно подключить бойлер к водопроводу

    Кроме этого, при проведении монтажа нагревательного аппарата часто совершаются следующие ошибки:

    • электрический кабель укладывают на поверхности с высокой температурой или на острые металлические края;
    • последовательность подключения линий горячей и холодной воды не соответствует схеме, поясняющей, как подключить к водопроводу бойлер;
    • нарушают уровень расположения водонагревателя относительно горизонтали и вертикали;
    • нет контура заземления агрегата;
    • параметры электросети, к которой подсоединили нагревательное оборудование, не соответствуют паспортным данным;
    • установка произведена в помещении, в котором не проложена система подачи и отведения воды.

    Если в процессе реализации схемы, как подключить титан к водопроводу, допущена даже незначительная ошибка, она может привести к серьезной поломке оборудования в ближайшее время после начала эксплуатации агрегата.

    Место монтажа водонагревателя

    В большинстве случаев данные приборы устанавливают в санузлах, причем как можно ближе к подводам воды. Как правило, их монтируют в туалете или ванной комнате, где располагаются водопроводные стояки, близость к которым является главным условием. Без его выполнения трудно обеспечить требуемый напор воды.

    При осуществлении установки оборудование следует расположить так, чтобы оно не создавало препятствий для пользования санузлом. При неудобной планировки квартиры приходится использовать разные баки – один для использования на кухне, а другой – для ванной комнаты.


    схема подключения в квартире, видео и рекомендации по монтажу

    Накопительный водонагреватель – устройство для нагрева воды, имеющее важное значение в быту, особенно для жителей квартиры во время сезонного отключения горячей воды. Если вы купили оборудование и не знаете, как его подключить, изучите схему и видео, представленные на нашем сайте.

    Емкостный водонагреватель в квартире важно устанавливать с учетом его объема и способа крепления.

    Обычно бойлер состоит из:

    • термонагревательного элемента (ТЭНа) водонагревателя
    • бака, удерживающего температуру
    • термостата
    • системы подвода воды и ее отведения

    Для того чтобы все узлы устройства работали исправно, необходимо правильно осуществить подключение водонагревателя к системе водоснабжения квартиры. Если вы не уверены, что сможете подключить электрический водонагреватель самостоятельно, лучше доверить эту работу профессионалам. Выполнение подключения газовых водонагревателей без соответствующей подготовки может быть опасно.

    Как подключить водонагреватель: необходимый инвентарь

    Для оперативного и эффективного выполнения работ в домашних условиях понадобятся следующие инструменты и расходные материалы:

    • перфоратор и сверла по бетону, подходящие для крепежа накопительного водонагревателя
    • разводной ключ, гаечные ключи
    • пакля (лен), паковочная паста, герметик
    • сварочный аппарат для пайки (при использовании полипропиленовых труб)
    • измерительная линейка, рулетка
    • тройники, запорные краны, соединительные шланги

    Для сборки элементов лучше использовать анаэробный герметик, а при его отсутствии - унипак или лен. Перед тем, как присоединить водонагреватель накопительный, следует надежно закрепить его там, где вы хотите расположить прибор.

    Крепление вертикального устройства к стене

    Перед началом работ следует выбрать место, которое будет соответствовать следующим требованиям:

    • прочная стена
    • близкое расположение водопроводных труб и розетки
    • доступность для дальнейшего технического обслуживания

    Накопительный водонагреватель закрепляется с использованием специальных кронштейнов, идущих в комплекте и рассчитанных на большой вес.

    Во время установки следует учитывать то, что сливное отверстие должно быть снизу.

    После закрепления бойлера на стене квартиры устанавливают специальный клапан, предназначенный для защиты бака от избыточного давления и температуры. Его отверстие должно быть открыто.

    Если давление в системе превышает шесть атмосфер, то потребуется дополнительный редуктор.

    Арматуру (шаровые краны и др.) следует приобретать у надежных производителей, чтобы она прослужила вам максимально долго.

    Схема подключения:

    Как подключить накопительный автономный котел своими руками

    Сначала на вход холодной воды, смазав резьбу пастой, монтируют тройник, который будет обеспечивать удаление жидкости из бака. Стандартная резьба на обоих входах, обычно, недорезана, поэтому лучше подправить ее с помощью специальной клуппы с трещоткой.

    Далее к тройнику прикручивают, предварительно обработав пастой резьбу, краник для сброса воды и предохранительный клапан, который будет защищать водонагреватель в квартире от избыточного давления и потери воды при ее внезапном отключении.

    Клапан и кран, в свою очередь, соединяют с помощью «американки» (быстроразъемного соединения, состоящего из накидной гайки и резьбовых концевиков).

    К крану подсоединяем паечную переходную муфту, которая обеспечит надежный переход к трубе холодного водоснабжения.

    На вход горячей воды монтируют «американку» и переходную муфту, позволяющие надежно произвести работу по подключению к трубе горячего водоснабжения.

    Более наглядно понять подключение настенного водонагревателя можно, изучив схему.

    Бойлеры и другая бытовая техника прослужит долго, если создать благоприятные условия для работы, поэтому рекомендуется дополнительно установить на трубопровод холодной воды фильтр механической очистки, который будет оберегать оборудование от кусочков окалины и других загрязнений, поступающих из водопровода.

    Электробезопасность

    Подключение настенного накопительного водонагревателя к электричеству следует осуществлять, согласно схеме, с полным соблюдением техники безопасности поэтому крайне важны:

    • влагозащищенная розетка
    • отдельный автомат
    • заземление.

    После изучения инструкции для понимания, как подключить устройство, и выполнения всех работ по монтажу накопительного водонагревателя, следует произвести тестовый запуск.

    Схема электроподключения бойлера:

    Первый запуск после подключения

    Для этого необходимо:

    • Выключить горячую воду на дом
    • Открыть горячую воду на смесителе
    • Подать холодную воду на бойлер
    • Открыть кран горячей воды
    • Ждать выхода воздуха и нормального напора воды в смесителе
    • Закрыть кран смесителя
    • Включить автомат

    Ориентировочно через час вода в баке нагреется и будет готова к эксплуатации в быту.

    Особенности монтажа напольных бойлеров

    Присоединение к водопроводу и электроснабжению напольных и горизонтальных бойлеров имеют свои особенности по схеме.

    • Сливное отверстие находится сверху
    • Требуется отдельный вывод для присоединения заземления к водонагревателю
    • Обязательно использование обратного клапана

    В квартирах такие устройства, обычно, не используются, потому, что схема подключения их затруднительна, а стоимость довольно высокая.

    Типичные ошибки подключения водонагревателей

    Одним из распространенных недочетов монтажа является установка обратного клапана и игнорирование предохранительного. В данном случае устройство подвергнется повышенному давлению, что может привести к:

    • серьезному повреждению водосодержащей емкости
    • отслоению эмали, защищающей бак от коррозии
    • смещению прокладки из резины

    Все эти неисправности приведут к разгерметизации бака и утечке воды.

    Некоторые специалисты полностью отказываются от установки клапанов, считая, что давление не может повредить емкость водонагревателю. Такое суждение является ошибочным, так как тепловое расширение водной среды не учитывается.

    Отсутствие защитных клапанов также приведет к тому, что при отключении воды жидкость, имеющаяся в баке, беспрепятственно вытечет из водонагревателя и приведет к повреждению термоэлектронагревательного элемента (ТЭНа), рассчитанного на работу в жидкой среде.

    При правильном монтаже устройство прослужит длительное время, поэтому важно учесть все аспекты присоединения водонагревателя к водопроводу (схема, видеоинструкция, данные производителя и т.д.).

    схема подключения бойлера, как правильно подключать его

    Схема подключения водонагревателя - простое и удобное решение.

    Схема подключения водонагревателя - простое и удобное решение.В последнее время стали все больше пользоваться популярностью электрические водонагреватели. Это позволяет не зависеть от коммунальных служб и быть всегда обеспеченным горячей водой. Для монтажа бойлеров не требуется никакого специального разрешения надзорных организаций и выполняется своими руками, если имеются хотя бы минимальные слесарные навыки. Так как подключить бойлер таким образом, чтобы избежать ошибок?

    Предварительные работы

    В зависимости от вида нагревательного прибора осуществляется порядок подключения водонагревателя к напорному трубопроводу. В качестве такого прибора в домах и квартирах используют или электрический бойлер, или газовую колонку. Другие виды нагревателей, таких, как проточная электрическая колонка или накопительный газовый бойлер, не пользуются большой популярностью.

    Предварительные работы следует начинать с монтажа водонагревателя. Для этого следует определиться с местом, где будет располагаться бойлер или колонка.

    Колонку следует размещать невдалеке от свободного вентиля бытового газопровода в помещении, которое должно хорошо проветриваться. Именно поэтому газовые колонки чаще всего устанавливают в котельной или на кухне, где есть вытяжка и отвод от газопровода.

    Водонагреватель нужно устанавливать так, чтобы вы получили доступ к важным элементам в любой момент времени.

    Водонагреватель нужно устанавливать так, чтобы вы получили доступ к важным элементам в любой момент времени.Накопительный бойлер можно устанавливать в любом месте, потому что воду и электричество выводят куда угодно. Однако перед подключением учитывают такие моменты, что заполненный нагреватель весит очень много, а также его накопительный характер, ограничивающий объем горячей воды. В результате этого монтаж бойлера осуществляется на несущую стену, которая находится на одинаковом удалении от ванной комнаты и кухни. Если же планировка у квартиры такая, что кухня и ванная как бы «разбросаны» по дому, то следует приобретать два бойлера. В противном случае вода, поступая от нагревателя к точке потребления, быстро остывает.

    Чтобы подключить накопительный бойлер, потребуются следующие элементы:

    • газовый и разводной ключ;
    • тройники для врезки в трубопроводы;
    • полипропиленовые или металлопластиковые трубы и фитинги к ним;
    • кран Маевского;
    • набор отверток;
    • запорные шаровые краны;
    • пакля с пастой;
    • предохранительный и обратный клапан.

    В качестве дополнительного элемента может использоваться фильтр грубой очистки воды.

    Врезка в трубопровод

    Накопительный водонагреватель к водопроводу подключается при помощи врезки в имеющиеся трубопроводы. Если в квартире разводка горячей воды выполнена металлопластиковыми или полипропиленовыми трубами, то необходимо перерезать магистрали очень близко от прибора и в местах разреза установить тройники. Не стоит забывать перекрывать воду перед началом работ.

    Если тройники устанавливаются в полипропиленовый трубопровод, то необходим будет аппарат для монтажа этого материала. Если трубы металлопластиковые, то тройники устанавливаются с помощью разводного ключа.

    Водонагреватель при правильном подключении будет служить долго и без проблем.

    Водонагреватель при правильном подключении будет служить долго и без проблем.Если в квартире металлические трубы, то сварочный аппарат можно и не использовать. Вместо него применяют специальный хомут для врезки. Его следует закрепить на предварительно очищенной трубе и зажать винтами, а затем через отводящий патрубок в водопроводной трубе просверлить отверстие. Благодаря защитной пластиковой втулке резьба внутри патрубка не может повредиться, а резиновая подложка, которая находится между фитингом и трубой, обеспечивает герметичное соединение.

    К установленным тройникам необходимо присоединить запорные краны, от которых следует выполнять подводку к бойлеру полипропиленовыми или металлопластиковыми трубами. Применение труб из полипропилена позволяет их скрыть в стене, не рискуя тем, что в дальнейшем будут протечки.

    Схема подключения бойлера

    Водонагреватель или бойлер - устройство, которое обеспечит вас горячей водой.

    Водонагреватель или бойлер - устройство, которое обеспечит вас горячей водой.Подключение водонагревателя осуществляется по определенной схеме. Такая схема подключения бойлера предусматривает установку в обязательном порядке предохранительного и запорного клапана. Также можно воспользоваться недорогим решением из комплекта поставки, а некоторые собирают группу безопасности своими руками. В этом случае элементы на входной патрубок водонагревателя устанавливают в следующем порядке:
    • тройник;
    • шаровый кран, используемый для слива воды из емкости;
    • предохранительный и обратный клапан;
    • запорный вентиль;
    • трубопровод.

    Если возникает такая необходимость, то на подающем трубопроводе устанавливают редуктор, который понижает давление воды, и фильтр грубой очистки.

    На «горячий» патрубок следует установить тройник. К его прямому выходу присоединяют трубопровод, который прокладывается от системы подачи горячей воды, и запорный кран. А к боковому выходу тройника присоединяют дополнительный шаровый вентиль или кран Маевского. Такие элементы необходимы, чтобы не было в баке разрежения при сливе воды во время профилактики или ремонта.

    Благодаря такой схеме подключения, подача воды к бойлеру можно перекрыть в случае необходимости его снятия, не отключая другие точки водоразбора. При этом можно продолжать пользоваться централизованным водоснабжением, просто открыв вентиль на вводе в квартиру. Когда будет работать накопительный бойлер, этот кран должен быть обязательно закрыт, в противном случае агрегат будет нагревать воду для всех соседей.

    Как подключить водонагреватель к водопроводу

    Схема подключения водонагревателя к водопроводу зависит от мощности бойлера, а именно оттого, сколько точек водоразбора он сможет обеспечить. Если же он будет использоваться для одного крана над мойкой или душевой лейки, то в этом случае подключение выполняется очень просто. Просто делается врезка в трубопровод с холодной водой, применяя фитинги для полипропилена или металлопластика. Если же трубы металлические, то используют обжимной хомут.

    Один конец шарового крана подключают к тройнику, а другой присоединяют к гибкому шлангу, благодаря которому холодная вода будет поступать на входной патрубок водонагревателя.

    Иногда приобретают бойлер с небольшой мощностью, имеющего душевую насадку. Используют его только тогда, когда отключают горячую воду. В этом случае прибор подключают непосредственно к гофрированному шлангу душа, предварительно сняв с него лейку. Подача холодной воды осуществляется, если открыть смеситель в положение «душ».

    Правильное подключение бойлера гарантирует, что ваш прибор будет работать качественно

    Правильное подключение бойлера гарантирует, что ваш прибор будет работать качественноЕсли требуется подключить водонагреватель к двум и более точкам водоразбора, то необходимо обустройство специальной обвязки, используя дополнительные запорные устройства и разветвители.

    Схема подключения проточного устройства, которое осуществляет подачу воды к нескольким потребителям горячей воды, представляет собой упрощенный способ подключения водонагревателя.

    Для прибора следует выбрать такое место, которое будет находиться удаленно от всех точек водоразбора. После этого выполняют следующие рекомендации:

    • Врезают тройники в трубопроводы подачи горячей и холодной воды.
    • На тройники устанавливают шаровые краны. Благодаря этому прибор снимается, не перекрывая для этого подачу холодной воды.
    • Присоединяют необходимые выходы водонагревателя к кранам с помощью гибкой проводки или воспользовавшись полипропиленовыми или металлопластиковыми трубами.

    После подачи холодной воды необходимо включить водонагреватель в сеть и проверить все соединения на наличие утечек. Если в этом возникает необходимость, то можно все уплотнения сделать более качественно, не слишком сильно затягивая гайки.

    Заключение

    Установка бойлера на самом деле дело не сложное.

    Установка бойлера на самом деле дело не сложное.Подключение водонагревателя к водопроводу – процесс довольно сложный. Без правильной схемы подключения и необходимых рекомендаций можно легко допустить ошибку. Поэтому не обладая хоть минимальными знаниями в этой области, лучше пригласить для работы профессионала, который все сделает качественно и надежно. Оцените статью: Поделитесь с друзьями!

    подготовка, выбор места, установка бойлера

    Как самим установить и подключить водонагревательДля того чтобы в периоды отсутствия в кране горячей воды иметь возможность принимать душ или с комфортом мыть посуду на кухне, многие люди устанавливают в квартире водонагреватель. В магазинах они предлагаются самых разных моделей от различных производителей. Процедура монтажа не представляет большой сложности, поэтому любой владелец квартиры может своими руками выполнить установку этого прибора.

    Подготовка к монтажу

    При выполнении монтажных работ самое главное – обеспечить правильное соединение труб. Кроме этого, необходимо подобрать наилучшее место для установки водонагревателя. Также следует выполнить еще одно условие — запитать от электрощитка кабель, к которому и следует подключать бойлер, ведь это устройство требует отдельной электрической схемы для своего подключения.

    Необходимые материалы

    Самостоятельное подключение бойлераПри выполнении установки оборудования используются самые простые материалы. Обычно для качественного выполнения монтажа необходимо применять:

    • отрезок пластиковой трубы;
    • латунные краны;
    • переходники.

    Для того чтобы выполнить работы по электрической части, достаточно заранее приобрести:

    • медный кабель;
    • необходимые элементы для крепежа к стенке;
    • саморезы.

    Схема подключения к водопроводу

    Подключение водонагревателя по схемеСхема подключения водонагревателя к системе водопровода состоит из нескольких этапов. Первый этап предполагает подключение прибора к системе водоснабжения. На втором проводятся работы по созданию отдельной электрической линии для водонагревателя. В схеме подключения нет сложных моментов. Если следовать инструкции производителя, то все можно выполнить правильно, не допустив ошибок.

    Последовательность работ

    Решив подключать нагреватель к водопроводу, необходимо первым делом установить фильтр на холодную воду. Его монтируют на вводе. Для горячей воды ничего устанавливать не нужно, поскольку бойлер будет подсоединяться только в системе холодного водоснабжения.

    Если вы планируете использовать горячую воду только из бойлера, то можно вообще перекрыть ветку с горячим водоснабжением. Если устройство выступает в качестве резервного варианта получения горячей воды, то необходимо убедиться в том, что установленный экран герметичен.

    Как можно ближе к квартирному вводу следует расположить вводную трубу. При этом другие разветвители не должны уменьшать общий напор. Труба, подключаемая к водонагревателю, должна использоваться только для подачи в прибор холодной воды и не применяться для чего-то другого. Для подключения устройства к водоснабжению следует использовать трубы из ПВХ с армирующим слоем. Применять металлические изделия для бойлеров нельзя, поскольку они не отвечают основным требованиям по эксплуатации, которые предъявляются к этим приборам. Для подвода труб к прибору необходимо использовать латунные переходники, а кроме этого краны. Они просты в использовании. Открывать их легко, как и закрывать.

    Снизу начинается схема подключения бойлера к водоснабжению и постепенно идет вверх. Кран необходимо напаять на вводную трубу. Когда это будет сделано, выполняется установка переходника. После этого приступают к монтажу обратного клапана. Он необходим для того чтобы был исключён перелив воды из бака в обратный водопровод. Стоит сказать, что клапан обеспечивает обратный сброс воды при повышенном давлении в водонагревателе. Переходную гайку необходимо смонтировать на выходе из емкости. Она соединяется с общим краном. Таким образом, выполняется разводка горячей воды.

    Схема подключения к электросети

    Установка и подключение бойлераКаких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля. Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.

    Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

    Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

    Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

    Как выбрать место для установки?

    Выбор правильного места для бойлераКаждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

    Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

    При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:

    • один используется для кухни;
    • другой предназначен для санузла.

    Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

    Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

    Самостоятельный монтаж бойлера

    Монтаж водонагревателяЕсли вы решили не прибегать к услугам специалиста и выполнить работы по установке водонагревателя своими силами, то в этом случае начинать выполнение работ необходимо с того, что размечают место под крепёж. В одиночку с этой работой не справиться, поэтому необходимо привлечь к установочным работам помощника. Вам может помочь кто-то из друзей или близких родственников. Один человек должен держать бойлер, а в это время другой выполняет разметку.

    Примеряя место, где будет располагаться бойлер, необходимо оставить расстояние между верхом агрегата и потолком. Оно должна быть не меньше 10 см. Необходимость в таком зазоре связана с тем, что с его помощью можно без проблем снять или навесить бойлер, когда в этом возникнет необходимость. В этом случае достаточно легко приподнять его, и устройство снимется с крепления.

    Существует достаточно простой способ, который позволяет выполнить без каких-либо затруднений разметку под крепеж. В виде прямоугольника на большинстве моделей выполнены отверстия для крепежа. Необходимо приложить прибор к стене, а потом обвести их по внутреннему контуру. Далее в каждом из них следует провести диагональную линию, на пересечении которых и будет находиться оптимальная точка для сверления отверстия для крепежа. Если этот вариант вас не устраивает, то в этом случае необходимо, используя рулетку, разметить место под отверстия, замерив расстояние между потолком и крепежной планкой.

    Выполнять скручивание крепежных винтов не следует до упора. Гораздо лучше оставить некоторое расстояние до стены, примерно 1,5 см, на случай если стена имеет определенные неровности. Когда оборудование будет навешено, и вы увидите, что она шатается, то для обеспечения устойчивости можно закрутить крепежи еще на виток.

    Заключение

    Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.

    Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.

    Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.

    Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
