Лампы и выключатели с индикаторами – решение проблем с мерцанием | Полезные статьи
Понравилось видео? Подписывайтесь на наш канал!Выключатели с индикатором (с подсветкой)– это удобные устройства, которые позволяют быстро найти выключатель в темной комнате. Подсветка осуществляется при помощи неоновой лампы, установленной в корпусе выключателя.
С их появлением функциональность выключателей возросла, но и проблем не уменьшилось. Ведь каждый механизм имеет свои особенности.
Как устроен выключатель?
Фаза, приходящая к данному выключателю, подключается на L — входящий контакт (рис.2), а с выходящих контактов уходит на освещающие лампы. Подвижные контакты при этом замыкаются между собой.
Устанавливается цепь подсветки, которая включает резистор и «неонку» — неоновую лампочку, и припаиваются к контактам L1 и L. Таким образом, когда контакты L и L1 разомкнуты, неоновая лампочка горит, а при включении света данные контакты замыкаются подвижным контактом, что исключает из схемы цепь подсветки.
На что обратить внимание?
При выборе выключателя с индикатором необходимо оперировать мощностью потребления всех осветительных приборов, подключаемых к выключателю. На внутренней стороне выключателя указывается маркировка и номинальный ток (максимально допустимый) ток. В основном выключатели производятся на ток 10 и 16 А и соответственно максимальная мощность подключения для них составляет 2,2 и 3,5 кВт.
Так же необходимо отметить, что не стоит использовать выключатели с подсветкой для работы с энергосберегающими (люминесцентными) лампами. Потому как в выключенном состоянии мерцает энергосберегающая лампа, а такое «поведение» лампы вряд ли кого-то обрадует.
В настоящее время есть специальные виды осветительных приборов — лампа мерцающая свеча, которые имитируют трепетание пламени на ветру.
Почему мигает лампа при установке выключателя с подсветкой?
У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа. Дело в том, что когда выключатель находится в отключеном состоянии, ток, проходя через цепь сигнальной неоновой или светодиодной лампочки, заряжает конденсатор ЭПРА, который находится внутри лампы. Это является распространенной причиной, почему мерцают энергосберегающие лампы – напряжение достигает величины срабатывания и лампа вспыхивает, после чего конденсатор разряжается и процесс повторяется снова, по мере заряда.
Если выключенная лампа мигает, можно убрать подсветку из выключателя или параллельно лампе поставить резистор, либо другой конденсатор.
В настоящее время некоторые производители осветительных приборов учли проблему, когда после выключения лампа мигает, и решили её посредством шунтирования ламп либо увеличения времени задержки включения – плавный пуск.
У многих пользователей возникают проблемы с энергосберегающими лампами, при установке выключателя с индикатором, и возникает вопрос о том, почему мигает энергосберегающая лампа.
Данный вариант решения проблемы, когда мигает светодиодная лампа, является оптимальным. На набор мощности данных ламп технологически отводится 1-2 секунды, однако к недостаткам данных ламп можно отнести набор полной яркости только через 1-1,5 минуты.
Еще одной причиной, почему мерцают лампы, может быть неправильное подключение, когда через выключатель идет ноль, а не фаза. Таким образом, если светодиодные лампы мерцают, можно произвести переподключение выключателя самостоятельно или вызвать для этого специалиста. Кроме того, если мигает люминесцентная лампа, это может не зависеть от качества самой лампы. В таком случае нужно попробовать отключить индикатор.
Таким образом, приобретая выключатель с индикатором, лучше всего подобрать лампы с плавным включением, а при установке тщательно проверить правильность подключения проводов, в таком случае проблемы, когда энергосберегающая лампа мигает после выключения, будут не страшны.
Подключение выключателя с подсветкой. | Для дома, для семьи
Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.
Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.
Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.
Устройство выключателя с подсветкой.
Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.
Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.
Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.
Подвижные контакты выключателя замыкают между собой контакты L
, L1 и L2:1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. L — L1 и L2 -> нажаты обе клавиши.
Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.
Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.
Схема подсветки работает следующим образом:
Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.
При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.
Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.
Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.
Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.
Как установить выключатель.
Чтобы установить выключатель, сначала необходимо снять клавиши.
Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.
Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.
Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.
Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!
Почему индикатор на выключателе не горит — Строительный портал №1
Все люди сталкивались с такой проблемой – возвращаясь поздно вечером или ночью домой, невозможно сразу найти выключатель. Чаще всего мы начинаем ходить по темной комнате и искать выключатель на ощупь. Зачастую таким образом сбивая вещи со столов и спотыкаясь в темноте. Времени на это тратится очень много, что не может не раздражать после тяжелого трудового дня.
Своей конструкцией и внешним видом такой выключатель ничем не отличается от обычного. Исключение составляет лишь то, что имеется лампочка, которая горит в выключенном состоянии. Она сразу бросается в глаза и избавляет вас от поисков.
Такой переключатель можно установить и для розетки – с ним вы всегда сможете ночью включить ночник, не ища маленькую кнопку на проводе. Или прекратить зарядку планшета, телефона, не вставая с кровати.
Подсветка не тратит много электроэнергии и не работает, когда свет включен. Так что волноваться насчет увеличения счетов за электричество вам не стоит.
В конструкции выключателя чаще всего используются светодиоды. Их применение обусловлено несколькими факторами:
- Низкое энергопотребление;
- Отсутствие нагревательных элементов;
- Долговечность – среднее время работы индикатора – более 10 лет;
- Компактные размеры.
Содержание статьи:
Установка выключателя
Выключатели с подсветкой имеют много разновидностей, которые применяются в зависимости от требуемых условий:
- Одноклавишный;
- Двухклавишный;
- С одним индикатором;
- С несколькими светодиодами.
Подключение, в зависимости от типа, не сильно разнится. Но следует уточнить, что волнует многих потенциальных покупателей – почему если свет выключен, лампочка на переключателе горит?
Все на самом деле просто – чтобы загорелся светодиод, силы тока и напряжения нужно немного. А такого количества для работы, как лампы накаливания, так и энергосберегающей, просто не хватает.
Таким образом, система работает по следующему принципу:
- Когда свет включен, ток идет по пути наименьшего сопротивления, минуя резистор и светодиод;
- При переключении, току не остается другого пути, кроме как через сопротивление и индикатор;
- Дальше ток идет через нить накаливания и возвращается в ноль.
Удобная особенность – при перегорании лампочки вы сразу заметите это, так как цепь будет разомкнута и индикатор не будет гореть.
В любом случае, при работе с электрическими приборами не будет лишним повторить школьный курс физики, а в особенности – закон Ома.
А теперь, давайте разберемся, как подключить выключатель с подсветкой.
Подготовка к установке
Для того, чтобы монтировать какой-то элемент, необходимо сначала сделать определенные приготовления.
Начинаются они с внимательного изучения схемы прокладки сети внутри квартиры. Если такой схемы у вас нет, ее необходимо составить. Поверьте, она пригодится и в будущем. Для этого вызовите мастера или самостоятельно возьмите инструмент и прозвоните проводку. Это также поможет найти разрывы и короткие замыкания.
После изучения плана берется перфоратор и делается углубление, для установки стакана. Будьте осторожны! Перед началом работ всегда отключайте электричество в доме. Сделать это можно через электрощит в подъезде, или вытащив пробки в самой квартире.
Установка одноклавишного переключателя
Когда все предварительные работы будут выполнены, можно приступать к монтажу. Порядок процедуры следующий:
- Для начала выведите провода, которые необходимо подключить;
- Внимательно осмотрите элементы выключателя, они не должны быть повреждены или залиты чем-то;
- После этого присоедините провода к контактам, следите за полярностью;
- Следующий шаг – прикрутите с помощью дюбелей основу выключателя к стене;
- Установите верхнюю часть (та, которая с кнопками) на основу, чаще всего она просто защелкивается. Но бывает и крепление на болты, с нижнего торца;
- Последним шагом будет включение электричества и проверка работоспособности.
Учтите, что работать следует исключительно с диэлектрическим инструментом.
Установка двухклавишного переключателя
Выключатели со светодиодами, которые имеют две клавиши, используются там, где необходимо включить определённое количество лампочек. Чаще всего подобные схемы можно встретить в гостиных или в санузлах.
Монтаж такого типа практически ничем не отличается от примера выше:
- Повторите пункты 1 и 2 из предыдущего списка;
- Возьмите монтажную ленту и сделайте небольшие бирки на проводах. Это нужно для того, чтобы не запутаться, где какой провод и к чему он идет. В противном случае по ошибке вы можете подключить вместе фазы или нули;
- Присоедините все контакты, обычно для этого требуется только закрутить прижимные винты;
- Установите все на свои места;
- Если кнопки используют разные фазы, то проверяйте их по очереди, так легче понять, что вы где-то могли ошибиться.
Двухклавишные переключатели сильно облегчают быт. Не нужно городить множество кнопок на одно место в стене, достаточно одного-двух таких приспособлений. Сейчас в обиходе можно встретить трех и более клавишные выключатели. Они еще больше экономят пространство и их очень удобно использовать, если у вас стоит подсветка на натяжном потолке. Чаще всего отдельная кнопка имеет свой светодиод. Подсветка также может быть двойной – один ее цвет при включении освещения, другой – при выключении. Для своего дома выбирайте то, что будет наиболее удобным, ведь зачастую люди видя что-то новое для них, пытаются применить его. Даже если оно совершенно не обязательно.
Source: electry.ru
Должна ли гореть лампочка на выключателе при отсутствии люстры?
нет, разумеется она включена последовательно с лампочкой в люстре
не будет гореть лампочка в выключателе при снятой люстре
Это не лампочка накаливания а неоновая . Она горит когда не горит свет в люстре .ю Так что без люстры она гореть тоже будет
Такая простая электрическая схема думаю понятна. При замыкании контакта выключателя, подсветка тухнет, а люстра зажигается. Если в люстре нет лампочки то и подсветка не горит. Хотя возможна утечка тока через изоляцию, как на индикаторе — отвертке, тогда возможно свечение подсветки. Там достаточно миллиампер.
При разомкнутом выключателе, фаза в патроне лампы все равно есть.
если индикаторка со светодиодом то она будет светиться и на нуле тк чувствует наводки, фазу в таком случае правильно проверять не касаясь пальцем второго контакта в этом случае гореть будет только на фазе, вобщем это нормально
вам правильно кажется. вызывать электрика не пробовали? чтобы разобраться
«Насколько я знаю, должно быть так: Ноль идет напрямую к патрону. Фаза идет на выключатель. Далее от выключателя фаза идет на патрон. То есть выключатель просто замыкает и размыкает фазу. » Это положение правильное. Что касается «На нем есть слабый ток ( отвертка горит тускло) » Это не правильно. Отвертка не показывает ток. Она показывает, есть ли потенциал на проводе (а он может быть и наведенным другими проводами) Даже обычная расческа, после проведения по волосам, может заставить Вашу отвертку светиться.. .
Вы сами ответили на свой вопрос — у вас в проводке перепутаны ноль и фаза. Смотреть надо в щитке. Для проверки — обязательно разомкните все провода в выключателе. Провода в патроне лампы замкните на прямую и проверьте ток на проводе 3. Если индикатор при этом ярко горит, то так оно и есть.
Хоть смотрите в щитке, хоть нет-там все как надо, от автоматов уходит фаза. А вот где точно перепутано, так это в распаечных коробках. Где они находятся, можно определить с помощью специального прибора, которого, как я подозреваю, у Вас нет. Ежели Вы хотите все сделать так как надо, то лучше найдите знающего электрика. Сами не лезьте! Всеравно потом прийдется ремонт делать в квартире!
Хочешь понять учись, а не лезь в нормально работающюю схему. Проводка, как я понял, сделана из лапши и давно сопротивление изоляции нарушено и даже если наводка на провод есть это нормально в допустимых пределах. А отвертку покрась зеленой краской и выкинь нах*й! Контролька никогда не подводит, один конец на ноль розетки, другим на провод выкл, не горит, океюшки! Сомнения? Замерь ток амперметром. 30ма нет, хорошо есть, штроби, меняй кабель. И нефиг тут понимать.
Почему светодиодные лампы горят при выключенном выключателе
Если вы столкнулись с проблемой, что светодиодная лампа горит при выключенном выключателе, не удивляйтесь. Это говорит о том, что через светодиоды протекает ток. Яркость свечения зависит лишь от его силы.
С одной стороны у такого явления есть положительная сторона, если освещение находится в туалете или коридоре можно использовать в качестве ночной подсветки. А если в спальне? Возможен вариант, что свет не тлеет, а периодически мигает.
Причин такого явления может быть несколько:
- Использование выключателей с подсветкой;
- неисправности электропроводки;
- особенности схемы питания.
Выключатель с подсветкой
Наиболее частой причиной свечения лампы после выключения являются выключатели с подсветкой.

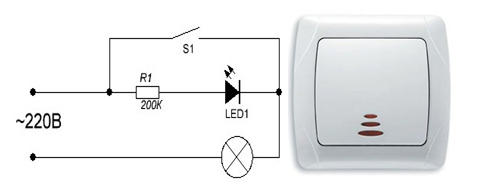

Внутри такого выключателя находится светодиод с токоограничивающим резистором. Светодиодная лампа тускло светится при выключении света, поскольку даже при выключении основного контакта через них продолжает проходить напряжение.
Почему светодиодная лампа горит в полнакала, а не на полную мощность? Благодаря ограничительному резистору сила тока, протекающая по электрической цепи, крайне незначительна и недостаточна для свечения электрической лампы накаливания либо розжига люминесцентных.
Потребляемая мощность светодиодов в десятки раз ниже аналогичных параметров обыкновенной лампы накаливания. Но даже незначительный ток, протекающий через диод подсветки, достаточен для слабого свечения светодиодов в светильнике.
Вариантов свечения может быть два. Либо светодиодная лампа горит после выключения непрерывно, значит, через светодиодную подсветку выключателя протекает достаточный ток, либо свет периодически вспыхивает. Так обычно происходит, если ток, протекающий по цепи, слишком незначительный для постоянного свечения, но он подзаряжает сглаживающий конденсатор в цепи схемы питания.
Когда на конденсаторе постепенно накапливается достаточное напряжение, происходит срабатывание микросхемы стабилизатора и лампа на мгновение вспыхивает. С таким миганием необходимо однозначно бороться, где бы лампа ни находилось.
В таком режиме работы ресурс компонентов платы питания значительно сократится, поскольку даже у микросхемы количество циклов срабатывания не бесконечное.
Способов устранения ситуации, когда светодиодная лампочка горит при выключенном выключателе несколько.
Наиболее простым является удаление из выключателя подсветки. Для этого разбираем корпус и откручиваем либо откусываем кусачками провод, идущий к резистору и светодиоду. Можно заменить выключатель на другой, но без такой полезной функции.

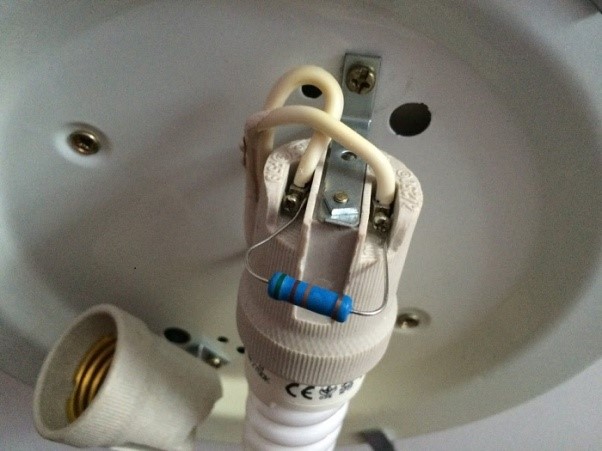

Другим вариантом может стать впайка шунтирующего резистора параллельно лампе. По параметрам он должен быть рассчитан на 2-4 Вт и иметь сопротивление не более 50 кОм. Тогда ток будет течь через него, а не через драйвер питания самой лампы.
Приобрести такой резистор можно в любом магазине радиотоваров. Установить резистор не представляет сложности. Достаточно снять плафон и зафиксировать ножки сопротивления в клемнике подсоединения сетевых проводов.
Если вы не особо дружны с электрикой и опасаетесь самостоятельно «влазить» в проводку, еще одним способом «борьбы» с выключателями с подсветкой может быть установка в люстру обычной лампы накаливания. Ее спираль при выключении и будет выполнять роль шунтирующего резистора. Но этот способ возможен лишь, если у люстры несколько патронов.
Неисправности с электропроводкой
Почему светодиодная лампа светится после выключения, даже если не используется кнопка с подсветкой?
Возможно, при монтаже электропроводки изначально была допущена погрешность и к выключателю вместо фазы подводится ноль, тогда после отключения выключателя проводка всё равно остаётся «под фазой».
Подобную сложившуюся ситуацию необходимо сразу ликвидировать, поскольку даже при плановой замене лампы можно получить чувствительный удар электрическим током. Любой минимальный контакт с «землёй» в данной ситуации будет вызывать слабое свечениесветодиодов.
Особенности схемы питания
Ради увеличения яркости свечения и минимизации пульсации освещения в схему драйвера питания могут устанавливать конденсаторы повышенной ёмкости. Даже при отключении питания в нем остаётся заряд, достаточный для свечения светодиодов, но его хватает буквально на несколько секунд.
