Плиты перекрытия на ленточный фундамент – можно ли и как правильно произвести монтаж + варианты обустройства пола

Укладка плит перекрытия на фундамент: виды и нюансы

На завершающем этапе строительства фундамента формируется железобетонная основа над цокольной частью строения. Для этого, с использованием опалубки, сооружают монолитную плиту или с помощью крана для монтажа перекрытия укладывают готовые пустотные панели. Второй вариант позволяет сократить продолжительность монтажа. При этом важно проконтролировать горизонтальность фундамента при помощи лазерного уровня и усилить конструкцию арматурой, диаметр которой подбирается на основании расчетов. Рассмотрим, как укладывать плиты перекрытия на фундамент здания.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

• сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси;
• возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности. При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы.

Сборная конструкция обладает повышенной прочностью и используется чаще, чем монолитный вариант. Желая снизить сметную стоимость строительства, уменьшить трудоемкость, а также выполнить поставленную задачу за меньшее время, используют для формирования перекрытия плиты пустотные, шатровые или цельные.

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

• полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
• шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
• сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Важно разобраться, планируя использовать готовые плиты перекрытия, как укладывать их на поверхность фундамента. Правильность монтажа панелей определяет жесткость конструкции и надежность строения.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

• отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
• величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
• надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
• консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
• расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

• путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
• способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Соблюдение положений строительных норм при монтаже плит, позволяет избежать непредвиденных ситуаций и обеспечить горизонтальность перекрытия. Технология укладки предусматривает выполнение работ в определенной последовательности.

Алгоритм действий по монтажу плит:

1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Как класть плиты перекрытия на фундамент – подготовка фундаментной основы

Следует тщательно подготовить фундамент под плиты перекрытия. Эффективная работа сборного перекрытия обеспечивается только на спланированной поверхности фундаментного основания. Именно поэтому до монтажа панелей следует проконтролировать горизонтальность фундамента. Для выполнения поставленной задачи, используется нивелир лазерной конструкции или оптический вариант указанного устройства.

Выполняйте подготовку фундаментной основы по следующему алгоритму:

1. Измерьте величину высотных перепадов фундамента, используя нивелир. На основании замеров определите метод выравнивания.
2. При колебаниях высоты до 50 мм спланируйте поверхность стяжкой на основе цемента и песка, уложите сетку для армирования.
3. При отклонениях от горизонтальности более 50 мм, уложите дополнительный ряд кирпичной кладки или залейте пояс усиления из бетона.

Для фундаментных оснований, изготовленных из железобетонных блоков, следует установить по периметру армопояс монолитного или составного типа. Контроль горизонтальности фундамента в процессе изготовления позволяет избежать дополнительных затрат по его выравниванию, что ускоряет укладку плит.

Под плиты перекрытия следует тщательно подготовить фундамент

Подготовительные мероприятия

Установке перекрывающих плит предшествуют подготовительные работы.

 Осуществляйте их в указанной последовательности:

1. Подготовьте место для подъезда грузоподъемной техники.
2. Завезите купленные плиты на площадку и аккуратно сложите их.
3. Подготовьте необходимое оборудование и инструменты.
4. Подгоните размер доборных панелей.

Каждая стадия подготовки имеет свои особенности. Рассмотрим их детально.

Работы по подготовке места для размещения грузоподъемной техники предусматривают:

1. Очистку поверхности от камней и растительности.
2. Подготовку подъездных путей для машины с панелями.
3. Уплотнение почвы и выравнивание поверхности площадки.

Свои особенности имеет каждая стадия подготовки

При повышенной влажности почвы, характерной для осеннего и весеннего времени, производится укладка дорожных плит по площади площадки. Указанное мероприятие позволит обеспечить устойчивость крана при выполнении монтажных работ. Доставку панелей на объект выполняйте автотранспортом, грузоподъемность и размеры кузова которого соответствует весу и габаритам плит. При транспортировке плит в кузове не забудьте разместить между ними прокладки из древесины.

Правильное складирование панелей позволяет избежать образования трещин. Учтите следующие нюансы:

• место для складирования панелей следует выбирать ровное;
• для прокладок необходимо использовать бруски с одинаковыми габаритами;
• не допускать соприкосновение пустотелых плит при складировании.

Для выполнения монтажных работ необходимо подготовить:

• грузоподъемное оборудование;
• такелажную оснастку;
• анкерные крепления;
• кувалду, ломик для монтажа и болгарку;
• цементно-песчаный раствор;
• мастерок и приспособления для контроля горизонтальности.

Позволит обеспечить долгий срок службы здания установка железобетонных элементов на фундамент с соблюдением технологии

Не всегда габариты стандартных плит соответствуют размерам фундамента. В этом случае панели разрезают на части с нужными размерами.

Порядок действий:

1. Разметьте мелом панель в нужный размер.
2. Подложите под место реза деревянный брусок.
3. Болгаркой с кругом по бетону произведите рез согласно разметке.
4. Выполните несколько ударов кувалдой по верхней плоскости панели.
5. Разломайте ломом нижнюю плоскость панели.
6. Перережьте болгаркой стальную арматуру.

После завершения подготовительных работ начинайте укладку плит.

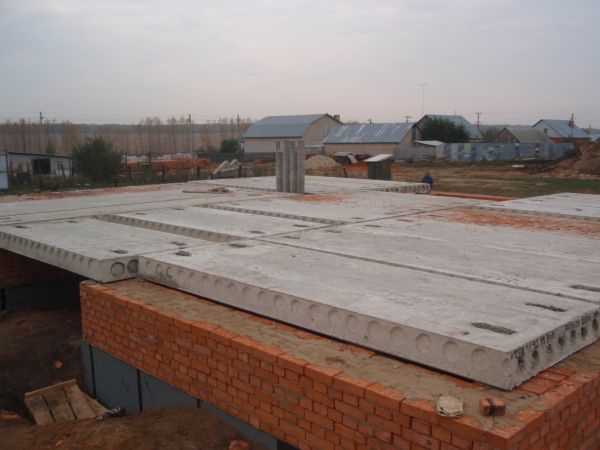

Укладка плит на фундамент при возведении дома

Установка плит перекрытия на фундамент осуществляется после контроля его горизонтальности.

После контроля горизонтальности осуществляется установка плит перекрытия на фундамент

Следует спланировать поверхность цементным раствором, и после его застывания выполнять дальнейшие работы в указанной последовательности:

1. Уложить раствор цемента на торец фундамента слоем 20-25 мм.
2. Застропить панель перекрытия и переместить краном к месту монтажа.
3. Подкорректировать положение плиты с помощью монтажного лома.
4. Проверить величину площади контакта и опустить панель.

При выполнении монтажных работ следует обратить внимание на плотность прилегания плит.

Крепление плит друг к другу и основанию дома

Завершив монтаж плит перекрытия на фундамент, необходимо обеспечить их надежную фиксацию.

Крепление элементов осуществляется следующим образом:

• путем установки стальных связей между плитами перекрытия. Крепление, повышающее прочность конструкции, выполняется за строповочные проушины;
• с помощью анкерного крепления, фиксирующего плиту к поверхности фундамента. Это значительно повышает устойчивость сборного перекрытия.

Надежность сборного перекрытия зависит от правильно выполненного крепления элементов.

От правильно выполненного крепления элементов зависит надежность сборного перекрытия

Учимся правильно класть плиты – выполнение армирования

Армирование перекрывающей конструкции, сформированной из отдельных плит, осуществляется для повышения жесткости, обеспечения устойчивости и предотвращения растрескивания.

Усиление осуществляется различными способами:

• методом заливки по периметру конструкции бетонного пояса, усиленного арматурной решеткой;
• путем выполнения стяжки по всей площади перекрытия с предварительной установкой арматурной сетки.

Работы по армированию осуществляются на основании предварительно выполненных прочностных расчетов и выполняются согласно схеме усиления. Перекрытие, усиленное арматурой, отличается повышенной надежностью и продолжительным ресурсом эксплуатации.

Герметизация швов между плитами и внутренних полостей

Заделка щелей между панелями осуществляется для снижения тепловых потерь. Способ герметизации зависит от величины шва:

• небольшие зазоры между боковыми плоскостями плит следует залить раствором бетона или цементной смесью;
• увеличенное пространство закладывают бетонными блоками или кирпичом с последующим цементированием.

Для бетонирования больших пустот, технология предусматривает возможность монтажа опалубки. Заделка осуществляется непосредственно после установки плит. Для повышения теплоизоляционных характеристик, следует также заделать торцевые полости минеральной ватой, бутовым кирпичом или бетоном.

Заключение

Укладка плит на фундамент – ответственная операция, требующая квалифицированного подхода. Стоит доверить выполнение работ по монтажу опытным строителям, которые знают нюансы технологии, и правильно осуществят монтаж.

Укладка плит перекрытия на фундамент или цоколь дома

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Завершение большого этапа строительных работ заключается в монтаже плит перекрытия на фундамент. Чаще всего укладка железобетонных плит перекрытия на цоколь применяется для кирпичных зданий или домов и пенобетонных блоков. О производстве работ на последующих этажах и типах перекрытий подробно рассказано в статье «Монтаж плит перекрытия». Далее речь пойдет только о перекрытии подвала. Чтобы правильно положить элементы на подвальную стену, необходимо учитывать особенности производства работ.

Монолитный железобетонный пояс

Если фундамент под здание изготовлен из сборных бетонных блоков, потребуется перед началом монтажа принять дополнительные меры по усилению конструкции. Укладка бетонного пояса на стену под плиты необходима чтобы:

• обеспечить равномерное распределение нагрузки от отдельных элементов перекрытия на отдельные фундаментные блоки;
• повысить прочность ленты фундамента на изгиб;
• выровнять обрез фундамента для того, чтобы правильно уложить плиты;
• увеличить жесткость здания при небольших подвижках грунта.

Укладка бетонного пояса на стену

Дело в том, что фундаментные блоки заводского изготовления не имеют армирования. Они рассчитаны на центральное сжатие.

Плиты перекрытия на фундамент под наружные стены опираются только на внутреннюю их часть, что создает эксцентриситет нагрузки (смещение относительно центра), вследствие чего появляется изгибающая сила, которую бетон без армирования выдержать не сможет.

По нормативным документам по обрезу фундаментной стены предусматривается пояс из бетона В20 толщиной 200 мм. Пояс изготавливается по монолитной технологии. С укладкой продольных арматурных стержней в два ряда.

Армирование представляет собой пространственный каркас, чаще всего состоящий из четырех продольных прутов, соединенных между собой в горизонтальной и вертикальной плоскости стержнями арматуры меньшего диаметра (хомутами).

Благодаря армированию конструкция легко справляется с изгибом. Вследствие монолитной технологии изготовления лента не имеет вертикальных швов и обеспечивает пространственную жесткость по всему периметру здания.

Лучше всего заливать сразу всю смесь, чтобы не образовалось стыков

Заливку выполняют двумя способами:

• весь периметр за один раз;
• послойно.

Послойное производство работ может понадобиться, если высота пояса больше рекомендуемой, и возникли обстоятельства, которые вынуждают прервать выполнение работ. Правильно заливать всю смесь за один раз. В этом случае не образуется стыков бетонной смеси с различными характеристиками и степенью застывания, что существенно увеличит прочность всей конструкции.

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент

• опирание на кирпичный цоколь плит длиной до 4м – 70 мм;
• опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
• опирание на бетон – 60 мм.

Представленные выше значения – это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

• выпадение конденсата в месте опирания;
• появление плесени и грибка;
• снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
• нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

• куски из минераловатных плит, обернутые в полиэтилен;
• пенопласт, обернутый в полиэтилен;
• экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один – снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания.

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

Схема анкеровки плит между собой и со стенами

1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.

Правильная укладка плит перекрытия на ленточный фундамент



Укладка плит перекрытия на фундамент – это завершающий этап строительства основания. Весь процесс проходит в несколько этапов с использованием грузоподъемных механизмов. Правильность проведения монтажа обеспечивает создание прочной, надежной опоры для возводимого сооружения. Данным способом строительство осуществляется быстрее, чем при проведении заливки выставленной опалубки бетоном.

Виды плит перекрытия

Критерием выбора материала для монтажа является площадь основы сооружения. При небольших габаритах постройки используют плиты 10 см толщиной. Если размеры строения значительные, тогда этот параметр составляет от 20 до 25 см.

В строительстве используют плиты, представленные в таблице ниже.

Плита кругло-пустотного типа

Применение плитных конструкций позволяет выполнить всю работу быстрее и с меньшими затратами труда, чем при заливке перекрытий бетонным раствором. Имеющиеся внутри изделий пустоты обеспечивают дополнительную тепло- и шумоизоляцию.

Недостатком создаваемых конструкций на значительных по площади основаниях, считается отсутствие целостности. Этот минус устраняет дополнительная установка армирующего каркаса.

Кругло-пустотными панелями наиболее часто перекрывают цоколь. Они считаются оптимальным вариантом для этих целей.

Проведение подготовительных работ

Предварительные мероприятия предназначены для создания условий дальнейшей продуктивной работы, соблюдения технологии. Процесс начинают с проведения подготовки плит, поверхности основания.

Панели вначале осматривают на наличие сколов, выступов, соответствие геометрических параметров. Обнаруженные дефекты устраняют перед началом монтажных работ.

Затем обрабатывают торцы. Имеющиеся отверстия закрывают двумя способами:

• путем закладывания кирпичом с последующей заливкой цементом;
• заполняют утеплителем, покрывая его штукатуркой.

Закладка отверстий кирпичом и цементным раствором

Фундамент подготавливают следующим образом:

• с помощью уровня определяют кривизну поверхности основания;
• по величине перепадов выбирают подходящий вариант выравнивания;
• когда расхождения не превышают 5 см, тогда используют цементную стяжку, укладываемую на армирующую сетку;
• при больших значениях перепадов выравнивание производят с помощью кирпича.

Собранный из блоков фундамент, перед тем как уложить плиты на него, объединяют с помощью пояса из железобетона.

Плиты кладут на ровную поверхность, чтобы свести к минимуму дальнейшие затраты на выравнивание пола сооружения, облегчить проведение дальнейших строительных работ.

Укладка плит на цоколь

После подготовки начинают укладывать плиты перекрытия на фундамент. Так как вес материала составляет несколько тонн, то применяют грузоподъемные механизмы. Положить панели можно на цементный раствор или на сухую поверхность. Первый способ предпочтительнее, пот

Устройство плиты перекрытия в ленточном фундаменте

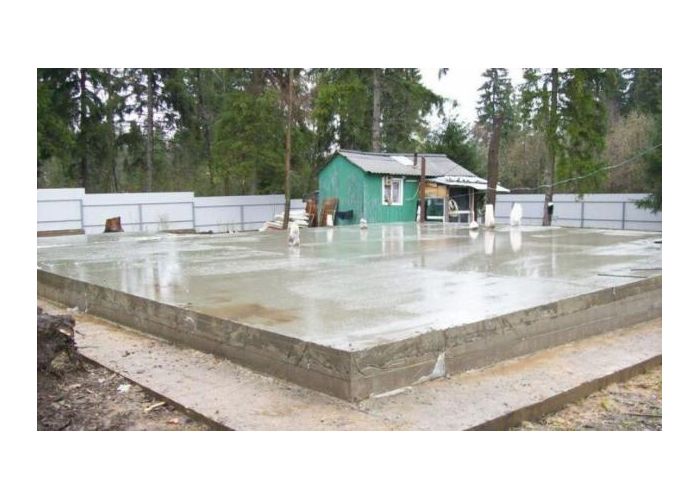

Бюджетным вариантом перекрытия ленточного фундамента является технология пол по грунту. Эта конструкция решает основные проблемы – неадекватная вентиляция подполья, высокие теплопотери, выход вредного газа-радона. Бетон вчетверо превосходит ресурсом деревянные балки перекрытий, не имеет ограничений по облицовочным материалам/покрытиям пола. В него легко интегрируются контуры теплого пола, сокращающие расход энергоносителя систем отопления.

Достоинства пола по грунту

Ошибочное название плиты перекрытия обусловлено внешней схожестью этих конструкций. На самом деле стяжка плавающая, отделена от фундамента демпферной лентой. Это позволяет исключить раскрытие трещин в сопряжениях стен от внутренних напряжений. Достоинства конструкции имеют вид:

• при использовании архитектурного бетона не нужна облицовка
• коммуникации под стяжкой утеплены по умолчанию
• отсутствует промерзание грунтов, прилежащих к подошве здания, силы пучения отсутствуют
• сохраняется геотермальное тепло недр, снижается эксплуатационный бюджет
• ж/б конструкция аккумулирует тепло, что актуально для каркасных, щитовых, панельных стен низкой теплоемкости
• подполье сухое, вентиляция не нужна
• отсутствует диффузия почвенных газов, самым вредным из которых считается радон

Существенным преимуществом данного перекрытия является отсутствие нагрузки на силовой каркас жилища. Оно не связано со стенами, имеет собственное опирание на инертные материалы засыпки, позволяя снизить несущую способность фундамента.

Технология изготовления

Для создания перекрытия необходимо засыпать подполье нерудным материалом (бюджетный песок), пролить каждый слой либо уплотнить виброплитой. После чего достаточно изготовить стяжку, уложив две арматурных сетки, обеспечив защитный слой бетона. Реже плита связывается арматурным каркасом с фундаментной лентой (только на скальных, гравелистых грунтах). Гидроизоляция осуществляется полиэтиленовой пленкой, мембраной, гидростеклоизолом.

Коммуникации

Большинство застройщиков уверено, что вводится в коттедж исключительно водопровод, канализация. После чего, возникают проблемы – необходимо запустить электрокабель, жилу заземления, газовую линию. Если предусмотреть наличие гильз для каждой инженерной системы перед обратной засыпкой, не придется вскрывать стяжку при отделке помещений. Заземление под плитой перекрытия изготавливается следующим образом:

• три проводника, заглубленные вертикально (2 м)
• обвязка 8 см полосой (глубина 5 – 10 см, швы сварные)
• полоса приварена к арматурному каркасу МЗЛФ
• вывод возле щитка вплотную к стене

Водопровод (обычно полиэтиленовая труба) проходит в гофре (глубина 1 – 1,5 м), вертикальная часть магистрали утепляется полистирольными скорлупами. Система водоотведения обычно не утепляется – стоки всегда имеют положительную температуру, так как выходят из отапливаемого здания. Уклон 3 – 7 градусов является обязательным условием самотека, без него придется устанавливать насосы принудительной канализации.

Электрика вводится на глубине 0,5 – 0.7 м, теплоизоляция не требуется. Газовая линия обычно проходит по воздуху, вводится сквозь стены первого этажа. Для защиты от поражения током поверх электрокабеля укладывается сигнальная лента (красная), исключающая перерубание ее лопатами, ломами.

Обратная засыпка

Правила СП 31-105 предписывают минимальный песчаный слой 10 см. Однако при значительной высоте цокольной части ленты не целесообразно отсыпать внутренние полости землей, затем песком. Наличие органики гарантирует проседание через 3 – 5 лет эксплуатации даже при качественной трамбовке. Поэтому застройщики чаще применяют песок, благо стоит этот материал недорого. Специалисты рекомендуют крупный речной продукт с минимальным процентом глины для повышения прочности перекрытия.

Самым сложным случаем является гидростатическое давление (высокий УГВ). Рекомендуется двойная пленочная гидроизоляция под подбетонкой, поверх нее. Кроме того, пленочный слой снижает сцепление плиты/подбетонки, сохраняя плавающие свойства. Рекомендуемые характеристики пирога:

• пленка 15 микрон минимум
• подбетонка 5 см (марка смеси В7,5)
• полиэтилен 15 микрон
• плита 5 см (бетон В15 – В22,5)

В СП 29.13330 минимальная толщина стяжки ограничена 12 см, независимо от эксплуатационных нагрузок. Необходимый слой нерудного материала обычно получается по умолчанию.

Песок трамбуется слоями (10 см) либо обильно смачивается перед укладкой. Проливать его водой не рекомендуется – можно размыть нижние пылеватые грунты. Щебень актуален при высоком УГВ, так как при намокании песок теряет несущую способность, превращается в бесформенную массу.

Ручная трамбовка до состояния «отсутствие следа обуви» занимает несколько дней, виброплитой – несколько часов. Ее можно собрать своими руками из любой отслужившей срок техники (нужен лишь двигатель). Плита изготавливается из массивной заготовки, на вал крепится эксцентрик.

Бетонирование

Пирог пола по грунту многослойный, вначале заливается подбетонка (5 см), решающая следующие задачи:

• защита гидроизоляционного слоя (актуально для щебеночной подсыпки)
• снижение защитного слоя бетона плиты (до 2 см)
• выравнивание поверхности

Армировать стяжку не нужно, края нижнего гидроизоляционного ковра запускают на стены. Демпферный слой создается несколькими способами:

• куски пенополистирола по периметру (высотой до проектной отметки, чтобы не устанавливать его повторно для самой плиты)
• демпферная лента (отечественная вчетверо дешевле, качество аналогично швейцарской Uponor)

Для перекрытия, связанного с лентой МЗЛФ, необходимо две арматурных сетки. Для плавающей плиты достаточно одной сетки из 6 мм прутков либо проволоки (если пролеты небольшие). Рекомендуемая ячейка 20 х 20 – 30 х 30 см, П-образные хомуты для связки поясов по торцам не обязательны.

Утеплитель по всей поверхности необходим исключительно для неотапливаемых помещений (сезонная, периодическая эксплуатация дачного домика). От радона надежно защищает любой фольгированный гидроизоляционный материал. Кроме того, алюминиевая фольга предотвращает теплопотери. Последовательность бетонирования имеет вид:

• связанное с МЗЛФ перекрытие – двухслойное армирование прутками 12 мм периодического профиля, сварными сетками (10 мм, ячейка 20 х 20 см) в соответствии СП 52-101
• плавающая стяжка – однослойное армирование стальной сеткой, два слоя стеклосетки по обе стороны от нее

В любом варианте арматура смещается книзу, поскольку растягивающие усилия возникают возле подошвы. В отличие от фундамента, допускается керамзитобетон (класс В12,5). Британские нормативы строже относительно малоэтажного строительства:

• толщина плиты (плавающей) 15 см минимум, зато отсутствует подбетонка, нижний защитный слой увеличивается (5 см минимум)
• теплоизолятор 6 см (только марок XPS повышенной плотности)
• верхняя стяжка (обычно с контуром ТП) 7,5 см минимум, отсекается от стен 2 см слоем экструдера

Похожая схема пола по грунту получила наименование «финской плиты», хотя отношения к фундаментам не имеет. Отечественные технологии предполагают закладку утеплителя исключительно под контур теплого пола. Здесь он позволяет сохранить тепло, не отапливать напрасно всю толщу бетона. Геотермальное тепло недр по умолчанию сохраняется самой подошвой здания, боковое промерзание исключают утеплением отмостки.

Защита от радона

Согласно регламенту МГСН 2.02 в жилых зданиях необходима противорадоновая защита. Аналогичные указания присутствуют в СП 31-105 (одноквартирный дом), СП 2.6.1.2612 (санитарные нормы), СП 50-101 (фундаменты). Бетонная стяжка перекрытия вместе с гидроизоляционным слоем (мембрана, полиэтиленовая пленка) решают проблему частично. Помещениям необходима естественная либо принудительная вентиляция.

Коммуникации заходят через плавающую плиту, поэтому узлы ввода должны герметизироваться раствором, герметиком, зачеканкой. Гильзы отсекаются от трубопроводов демферными лентами, вмуровываются в бетон при заливке. Узлы жестких сопряжений фундамента, перекрытия изолируют специальными составами (пропитка).

Использование пенетрирующих средств решает задачу комплексно. Бетон приобретает водоотталкивающие свойства, стыки не пропускают газы в жилое помещение. Перекрытие по балкам изолировать гораздо сложнее ввиду многочисленных сопряжений пиломатериалов.

Таким образом, детально рассмотрена технология перекрытия ленточного фундамента полом по грунту. Это самый экономичный вариант для частного застройщика, способный защитить от вредных излучений. Встраиваемый теплый пол гарантированно снизит расход энергоносителя (обычно газ) систем обогрева. Сократится число регистров отопления, улучшится планировка помещений.

опирание, как положить на ленточное основание

Наиболее рациональный способ устройства перекрытий фундамента — применение железобетонных плит. Это позволяет существенно сократить время строительства, получить распределение нагрузок от всех внутренних перегородок.

Укладка плит перекрытия на фундамент осуществляется при помощи подъемной техники, при этом следует придерживаться определенных рекомендаций.

↑

Подготовка фундамента

Для того чтобы перекрытие работало наиболее эффективно, оно должно быть уложено на выровненную по уровню поверхность. Поэтому, перед тем как положить плиты перекрытия на фундамент необходимо проверить этот параметр. Лучше всего это выполнить при помощи лазерного нивелира, хотя и обычные оптические модели данного инструмента отличаются хорошей точностью.

• Определяются самые высокие и низкие точки фундамента. Исходя из величины перепада, определяется способ выравнивания поверхности.
• При небольшой разнице (до 5 см) применяют цементно-песчаную стяжку с армированием специальной сеткой.
• При больших перепадах выравнивание выполняется кирпичной кладкой или доливается бетонный пояс.
• Для сборных фундаментов из блоков устанавливается железобетонный пояс (монолитный или составной из стандартных элементов).

Чтобы избежать данного этапа работы, старайтесь выполнять возведение фундамента с максимальной точностью, это поможет избежать множества проблем.

↑

Опирание плит на фундамент и их раскладка

В зависимости от материала, из которого сделан фундамент и верхний выравнивающий пояс, определяется глубина опирания плит. Все стандартные элементы могут опираться как на 2, так и на 3 стороны или по контуру.

Опирание плит перекрытия на фундамент должно составлять:

• Для кирпичных стен не менее 12,5 см.
• Для железобетонных конструкций не менее 6 см.

Все эти величины должны определяться проектом. Все плиты имеют стандартные размеры, при этом по ширине иногда не удается перекрыть всю площадь целым числом плит. Рубка плиты вдоль занятие достаточно тяжелое, поэтому можно предпринять следующие действия.

Первая и крайняя плита ложиться с опиранием только на две стороны, при этом отступ от 3 стены может достигать 25 см, образовавшиеся пустоты можно будет заделать несколькими способами.

↑

Монтаж плит перекрытия

После того как ленточный фундамент окончательно выровнен, можно приступать к монтажу. Все работы необходимо выполнять при помощи подъемной техники, при этом необходимо выбирать автокран с подходящей грузоподъемностью и вылетом стрелы. Это поможет сократить количество его переустановок, а значит, уменьшит время аренды и ее стоимость.

Укладывать плиты на фундамент можно как на сухую, так и на цементный раствор марки не менее М100. Предпочтение стоит отдавать именно второму варианту, экономить на небольшом количестве раствора бессмысленно.

• На опорные стены наносится слой раствора толщиной около 20 мм, при этом рекомендуется уложить в его толщу прут арматуры (диаметр 10-12 мм). Данный прием позволит обеспечить один уровень плит по стыкам, предупредит полное выдавливание раствора из стыка.
• Перед началом монтажа следует заделать пустоты в плитах. Лучше всего для этой цели использовать утеплитель (250-300 мм) и закрыть торец цементным раствором.
• Плита укладывается гладкой стороной внутрь (потолок подвала), в этом случае между ними останется шов, который будет удобно заделать.
• Для монтажа перекрытия необходима бригада из 3-4 человек (один крепит стропы на плитах, остальные укладывают их на фундамент и ровняют).
• Плиты должны укладываться как можно плотнее друг к другу. Установка плит перекрытия на фундамент (окончательная регулировка положения) выполняется при помощи ломов. При этом выполнять данную операцию можно на протяжении 5-10 минут после укладки.
• В некоторых случаях применяется анкерование плит перекрытия к фундаменту, но данная процедура необязательна. Нередко применяется и связка плит между собой арматурой, это придает конструкции дополнительную устойчивость. Для этого арматура приваривается к каркасу плиты (места крепления крюков строп при подъеме). Таким образом, все плиты соединяются в единое целое.

Несколько слов о приготовлении цементного раствора.

Все компоненты цементного раствора перед смешиванием должны быть просеяны, в песке не должно быть ни малейших камней. Дело в том, что они могут не дать плите лечь на фундамент равномерно всей поверхностью.

↑

Заделка швов и закладка пустот

Особо тщательно необходимо выполнять заделку швов между плитами, в противном случае может возникнуть промерзание конструкции или ненужная потеря тепла через такие пустоты в конструкции. Рекомендуется заполнять швы цементным раствором или бетонной смесью из щебня мелких фракций (при значительной ширине шва).

При этом иногда под стык изнутри приходится крепить доску в качестве опалубки. Закрепить ее можно при помощи проволоки, которая подвязывается к уложенному поперек шва обрезку арматуры. Нередко прибегают к дополнительному утеплению стыков пенопластом.

Заделку швов необходимо выполнять сразу после монтажа плит, в противном случае они забиваются строительным мусором, вычистить который практически невозможно. А это может привести к ухудшению изоляции стыков.

Для закладки оставшихся пустот так же можно применять бетонную смесь с установкой опалубки. Небольшие проемы можно заложить кирпичом или шлакоблоком (другими типами блоков). При этом одна часть кирпича должна опираться на фундамент, вторая на плиту перекрытия.

↑

Армопояс

Практически во всех случаях фундамент из плит перекрытия должен быть усилен армопоясом (сейсмопоясом). Он применяется для увеличения устойчивости конструкции, повышает ее жесткость, препятствует образованию трещин в конструкциях.

Армопояс представляет собой монолитную железобетонную конструкцию, которая выливается по периметру фундамент вокруг плит перекрытия. Устанавливается опалубка, укладывается арматура и выполняется заливка бетона.

Если проектом такое усиление не требуется, весь периметр можно выложить кирпичом. При этом нередко прибегают к дополнительному утеплению пенопластом, который укладывается между плитой и кирпичной кладкой. Поверх кирпичной кладки укладывается армирующая сетка и повторно наносится слой цементного раствора, это дополнительно повысит прочность конструкции.

Выполненное таким образом перекрытие считается самым надежным и долговечным, в отличие от деревянных конструкций оно практически не подвержено разрушению, что увеличивает срок службы всего здания.

Ленточный фундамент с монолитным перекрытием

Любой дом начинается с фундамента. От того, насколько добросовестно строители подходят к его заливке, зависит конечный результат. Многие конструкции предполагают наличие крепкого долговечного основания, неподверженного воздействию природных катаклизмов.

В последнее время особой популярностью начали пользоваться фундаменты, уложенные в виде монолитных плит. Такие перекрытия принято делать не только в основе дома, но и между этажами. Балочное деревянное перекрытие часто не оправдывает себя, поскольку древесина имеет более хрупкие характеристики по сравнению с бетоном.

Что такое монолитное перекрытие?

Монолитные перекрытия используются в зданиях для несущей составляющей для плиты, напольных слоёв, потолка, подвала и, конечно же, фундамента

Монолитное перекрытие – это заливка из железобетонных плит, которая производится непосредственно на площадке, где проходит строительство. Обычно рассчитывается согласно проекту архитекторами и напрямую зависит от требований, предъявляемых к строительству. Учесть нужно несколько факторов:

• Нагрузки, которые должны выдерживать бетонные плиты;
• Требования к несущей способности стен указанных плит.

Монолитные перекрытия используются в зданиях для несущей составляющей для плиты, напольных слоёв, потолка, подвала и, конечно же, фундамента. Этот вид перекрытий позволяет выполнять криволинейные закладки перекрытий. Многие строители комбинируют материалы: часть выполняют монолитным способом, а часть – сборным.

Преимущества и недостатки монолитного перекрытия

При выполнении монтажных работ нет необходимости привлекать тяжелое оборудование, например, кран

Фундаментная плита имеет ряд преимуществ по сравнению с другими видами укладки, в частности:

• Требует меньшей высоты/толщины фундамента;
• Служит для обеспечения звукоизоляции;
• При выполнении монтажных работ нет необходимости привлекать тяжелое оборудование, например, кран. Достаточно заказать бетономешалку с готовым классом бетона;
• Доступность строительных материалов;
• Низкая цена по сравнению с аналогами;
• Возможность сделать форму по нетипичному проекту;
• После снятия опалубки низ перекрытия имеет ровную однородную поверхность, что значительно облегчает штукатурные работы.

К сожалению, монолитные перекрытия плит имеют некоторые недостатки, которые важно учесть при строительных работах. Их немного, но нужно быть к ним готовыми:

• Высокая трудоёмкость. К данному виду укладки фундамента нужно приложить максимум усилий;
• При работе с крупными объектами требуется привлечение высококвалифицированных специалистов;
• Большую часть времени следует уделить изготовлению опалубки, создание которой предполагает наличие больших запасов древесины. Можно сэкономить в случае взятия в аренду элементов опалубки либо воспользоваться фанерными плитами;
• Следует учитывать сложность работ, производимых при низких (требуют использования дополнительных добавок либо обогрева) и высоких (придётся укрывать слой термоплёнкой) температурах.

Таким образом, недостатки могут представлять определенные неудобства при укладке плит, но это ни в коей мере не отражается на конечном результате.

Процесс укладки монолитного перекрытия фундамента

Первое, что нужно сделать при укладке фундамента, – это вырыть котлован необходимой глубины

Монолитное перекрытие плит выбирают для укладки фундамента зданий с нестабильным основанием и низкой несущей способностью, поскольку такой вид заливки позволяет равномерно перенести нагрузку от всех стен здания и всей своей площадью оказывает давление на грунт.

Первое, что нужно сделать при укладке фундамента, – это вырыть котлован необходимой глубины. Желательно при помощи бульдозера. После готовности котлована его нужно довести до абсолютно ровного состояния с допустимой погрешностью в 5 сантиметров.

Рекомендуем к прочтению:

Выравнивание котлована осуществляется двумя методами:

1. Ручным . Рабочие в ручном режиме, при помощи лопат, выравнивают поверхность грунта;
2. Механическим . Для этих целей нанимается мини-экскаватор, на который устанавливается планировочный ковш, не имеющий зубов и водитель технического средства подчищает дно с использованием лазерного нивелира.

Итак, дно котлована имеет ровную поверхность и готово к дальнейшим работам. На первом этапе необходимо уложить так называемый бугорок или тощий бетон. Первый слой низкомарочного класса бетона заливается на толщину не более 10 сантиметров. Этот слой необходим для того, чтобы снизить любую погрешность по горизонту основания и окончательно выровнять дно.

После того, как подбетонка готова, на неё наносится праймер для улучшения прилипания гидроизоляции. Гидроизоляция нужна для того, чтобы фундамент не подмывали грунтовые подземные воды. Укрепляющий слой идёт в двух направлениях: вдоль и поперек.

На следующем этапе укладки устанавливаются опалубки из ламинированной фанеры. Для опалубок этот материал наиболее предпочтителен. В целях экономии можно взять эти элементы строительства в аренду.

После установки гидроизоляции и опалубок вяжется нижняя сетка, состоящая из арматуры. Нижняя часть сетки крепится на специальные тарельчатые металлические подставки. Круглые тарелки нижней части подставок нужны для того, чтобы не продавить и не повредить уложенную гидроизоляцию.

Для прочности фундамента используются закладные выпуски под установку монолитных колонн. Они встраиваются непосредственно в бетонную плиту. Такая арматура имеет Г-образную форму, вертикальной палочкой она вставляется в тело монолитной плиты.

В монолитных фундаментах часто используются отдельные ленты. Они предусмотрены в тех местах, где не планируется большая нагрузка: под террасы, лестницы, веранды и крылечки. Ленточный фундамент сложнее в производстве, но с его помощью можно экономить на количестве бетона для плит.

В обязательном порядке при укладке плиты нужно производить вибрирование толщины бетона

В обязательном порядке при укладке плиты нужно производить вибрирование толщины бетона. При помощи этой операции из влажного слоя бетона выгоняются пузыри воздуха, приближая конструкцию к требованиям ГОСТ, предъявляемым к строительству многоэтажных зданий. Вибрирование бетона производится посредством глубинного вибратора. Данное механическое устройство после погружения вала в бетон выгоняет из последнего пузыри воздуха.

По завершению этой процедуры обязательно выравнивают поверхность резиновой виброрейкой. По сути, виброрейка – это такое длинное правило с установленным бензиновым двигателем. Принцип его действия предельно прост: на виброрейку переносится вибрация двигателя и при движении получается идеально ровная поверхность. Проверить, насколько хорошо прошел процесс выравнивания, можно лазерным ротационным нивелиром.

Рекомендуем к прочтению:

Бетон заводского приготовления перемешивается в бетономешалке, после чего его можно залить в пространство между заготовками. Качество бетона нужно проверять заранее. Для этого изготавливаются пробные кубики бетона размером 10х10 в количестве двух штук. По истечении 28 дней бетон набирает свою марочную прочность, и кубики передаются на проверку качества и соответствия требованиям к строительству в испытательную лабораторию. После этого бетон можно залить.

Готовый фундамент должен устояться. Процесс высыхания происходит в течение 28-30 дней, за время которых основание набирает крепость и необходимую прочность. По завершению работ снимаются опалубки, вместо которых возводится цоколь, который чаще всего делают из влагоотталкивающего кирпича «черепашка» или обрабатывают другими способами. Фундамент готов.

Виды монолитного ленточного фундамента

Такой фундамент при строительстве зданий бывает двух видов:

1. Мелко-загубленный. Служит для перекрытия полов, стен и укладки фундамента, залить бетон нужно на глубину промерзания грунта в пределах 1,5 м глубины и в диапазоне 0-0,07 м;
2. Загубленный. Нужно залить бетон глубже промерзания грунта на глубину свыше 1,6 м.

Особенности укладки монолитного перекрытия для фундамента

Строительство в летнее время осложняется тем, что нужно затормозить процесс испарения влаги из бетона путём покрытия последнего полиэтиленовой термоустойчивой прочной плёнкой

Если строительство ведется в зимнее время, то нужно учитывать, что бетон твердеет при плюсовой температуре. Когда температура воздуха ниже нуля, то залитый бетон нужно либо утеплить при помощи полиэтиленовой плёнки, специальных добавок, либо производить постоянный прогрев бетона для равномерного затвердевания.

Строительство в летнее время при температуре воздуха свыше 30 градусов по Цельсию осложняется тем, что нужно затормозить процесс испарения влаги из бетона путём покрытия последнего полиэтиленовой термоустойчивой прочной плёнкой. Это мероприятие позволит приостановить процесс затвердения, а, соответственно, и выхода влаги, потому что при быстром испарении появляются микротрещины или усадочные трещины, что может в дальнейшем спровоцировать аварийные ситуации.

Заказывать бетон нужно только у тех производителей, которым вы лично доверяете.

Укладка плит перекрытия на фундамент: этапы проведения работ

Завершающим этапом работ, связанных с возведением фундаментного основания, считается укладка плит перекрытия на фундамент. Мероприятия выполняются поэтапно, с использованием спецтехники. Правильно выполненный монтаж гарантирует прочность и надежность опорного основания для строящегося объекта. Этим способом строительные работы выполняются быстрее, чем заливка раствора в опалубку.

Технология укладки плит

Не всякому малоопытному специалисту известно, как правильно укладывать плиты перекрытия. Изначально операция кажется простой, но определенные нюансы все же имеются.

Монтаж плит на фундамент подразумевает серьезный этап строительства.

Следует знать, что разграничить цоколь и жилые помещения возможно разными способами проведения устройства перекрытия:

• заливается цельная плита по арматурному каркасу. Необходимо установить опалубку, разместить внутри решетку из арматурных прутьев и залить все раствором. Перекрытие получается прочным, но обходится дорого с финансовой точки зрения;
• перекрытие устраивается из плит, изготовленных в заводских условиях. Элементы выставляются подъемным краном. Во время монтажных работ необходимо контролировать горизонтальное расположение плит и заделывать шовные участки.

Сборные конструкции отличаются хорошей прочностью и применяются чаще, чем монолит. Стремясь разумно сэкономить и ускорить процесс выполнения работ, по фундаменту устраивают перекрытия из пустотных, шатровых либо цельных плит.

Здесь следует отметить характерные различия:

• панели полые быстро различаются по внутренним полостям, располагаемым продольно, и имеющим круглые либо овальные формы. Вес таких плит меньше, они не создают сильное нагрузочное воздействие на фундаментное основание. За счет имеющихся внутренних полостей, плиты прекрасно защищают помещение от посторонних шумов, отличаются неплохим теплоизоляционным показателем;
• шатровую плиту узнают по П-образному сечению и усиливающим ребрам, расположенным параллельно. Именно они придают конструкции дополнительную жесткость, увеличивают показатель прочности, дают возможность панелям переносить значительные нагрузки. Отличительной особенностью таких плит считается устойчивость к деформационным воздействиям;
• сплошная плита полостей внутри не имеет, и это легко установить, взглянув на ее торцовый участок. Цельная плита имеет большой вес, укладка ее выполняется на усиленное основание. Конструкция плиты имеет проволочный усиливающий каркас, за счет чего изделие отличается неплохой прочностью. А вот теплопроводность такого перекрытия увеличивается.

Решив устроить перекрытие, следует разобраться, как правильно уложить плиты на фундаментную поверхность. От соблюдения условий монтажа зависит жесткость и надежность здания.

Необходимо в полном объеме изучить технологические особенности монтажных приемов, и в первую очередь – на ряд нюансов:

• высотные перепады не допускаются. Если отклонение превышает пять сантиметров, поверхность выравнивается растворной смесью;
• опорная поверхность должна иметь соответствующую величину, зависящую от материалов, из которых возведены стены. Для кирпича этот параметр составляет 12.5 см, для железобетона – 6 см.
• перекрытие из сборных плит должно иметь надежное крепление. Панели фиксируются анкерами либо соединяются с использованием строповочных проушин;
• необходим раствор соответствующей консистенции. Используется смесь из песка и цемента, просеянная от камней, которые способны при установке плит создавать перекосы;
• rогда проектируется фундамент под укладку плит перекрытия, учитывается их стандартная длина.

Нормативными документами определены правила укладки плит с применением различных способов:

• панели торцовыми участками опираются на две фундаментные плоскости, расположенные параллельно;
• изделия укладываются на контур формы «П», образованный торцами фундамента.

Этапы проведения работ

Рассмотрим, как правильно положить на фундаментную основу плиты перекрытия.

Подготовка

Опорная поверхность фундамента предварительно очищается от застывшего раствора, грязи и наплывов бетонной смеси. При укладке первой плиты строителям потребуется использовать стремянки, лестницы либо леса, установленные в подвале. При укладке плит по мелко заглубленной фундаментной ленте в подобных приспособлениях нужды нет.

До того, как начать класть плиты, проверяют качество гидроизоляционного слоя верхних граней фундаментной основы. Слои из пленочных или рулонных материалов должны быть непрерывными, представляя собой продолжение вертикальной изоляции стен.

Одновременно готовится раствор в количестве двух – шести ведер на каждую плиту с учетом ее ширины. Можно заказать растворную смесь соответствующей прочности на заводе. Растворную постель выкладывают под одну или несколько плит, учитывая следующие факторы:

• температурный режим. На сильном морозе смесь замерзает, при жарких температурах сохнет, быстро теряя свои свойства;
• соответствующий опыт строителей – специалисты устраивают постель из раствора сразу под несколько плит.

Рабочей поверхностью плиты считается ее низ, так что снизу должен находиться один рабочий с уровнем, чтобы контролировать правильное опирание плиты перекрытия на фундамент по горизонтали.

Монтаж

Процесс укладки плит начинается с угла. Ближе остальных расположенного по отношению к крану, или от стены, имеющей вентиляционный канал. Подача плит ведется с машины, которая их привезла, строповку выполняют два человека.

В технологических картах предусмотрено, как укладывать на фундаментную основу плиты и не тратить на это лишнее время:

• строповку выполняют за специальные петли, используя крюки или специальные приспособления для захвата грузов;
• когда изделие подается на место укладки, рабочие должны находиться на безопасном удалении, разворачивая плиту в проектное положение на весу, пользуясь баграми;
• в растворную постель утапливают арматуру по центру опорной поверхности, выдерживая три сантиметра от края для железобетонной основы, и шесть – для кирпичной кладки. Плиту выравнивают, плавно укладывают, оставляя стропы в натянутом положении.

В случае необходимости железобетонную плиту корректируют по оси стены. После этого стропы ослабляются, снизу проверяется горизонталь плиты обоих направлениях.

Для выравнивания раствором выполняется подъем плиты з все крепежные петли, чтобы не смесить ее и не выдавить растворную смесь при частичном поднятии.

Крепление к основанию

Выполняется это стальными связями, установленными между плитами. Для повышения прочности всей конструкции крепят связи к строповочным проушинам.

Можно применить крепления анкерами, которые фиксируют плиты к фундаментной поверхности. Показатель устойчивости сборного перекрытия при этом повышается.

Надежность сборки перекрытия полностью зависит от правильности крепления каждого элемента.

Соединение плит между собой

Схемы анкеровки плит могут быть разными:

• когда крайние плиты перекрытия ложатся на фундамент, выполняется обвязка по диагонали, для чего используется проволока толщиной в три – пять миллиметров;

• панели могут соединяться П-образной перемычкой, изготовленной из гладкого арматурного прута, сечение которого составляет один сантиметр;
• для устройства продольной связи на несущую стену укладывают стальные гладкие прутья сантиметровой толщины.

Горизонтальное перекрытие из сборных плит получает дополнительную жесткость, соединяется со стенами.

Армирование

Для конструкции перекрытия, выложенной из отдельных плит, армирование применяется с целью придания дополнительной жесткости, устойчивости и защиты от появления трещин.

Выполняют его разными способами:

• по всему периметру бетонного основания устраивается пояс с арматурным каркасом;
• по площади всего перекрытия закладывают арматурную сетку и заливают стяжку.

Армирование проводится после выполнения необходимых расчетов, определяющих схему усиления. Усиленное арматурными прутами перекрытие обладает надежностью и длительным эксплуатационным периодом.

Герметизация

Чтобы минимизировать тепловые потери, щелевые участки между плитами перекрытия следует заделать. Вариант герметизации определяется по величине швов:

• незначительные зазорные участки, образованные боковыми плоскостями панелей, заливаются растворной смесью или бетонируются;
• большие пространства закладываются блочными или кирпичными камнями, цементируются.

Для значительных пустот технологией предусмотрена установка опалубочной системы. Эти работы проводятся сразу после укладки плит.

Теплоизоляция

По торцам плит крепится теплоизоляционный материал, предотвращающий образование мостиков холода. Опасность их в том, что в местах опираний скапливается конденсат, появляется плесень, понижается тепловая защита объекта, нарушается температурный режим и уровень влажности.

Теплоизоляцию можно выполнять минеральной ватой или пенопластом, завернутыми в полиэтилен, пенополистиролом экструдированным.

Использовать полиэтилен необходимо, чтобы в утеплительный материал не попадала вода, способная снизить теплотехнические возможности.

Заключение

Укладка на поверхность фундаментного основания плит – дело ответственное, требующее от специалистов соответствующего опыта. Такие работы рекомендуется доверять профессионалам, владеющим необходимыми технологиями в совершенстве.
