Плитка тротуарная для слепых – Тактильная плитка для слабовидящих — Брусчатка в Нижнем Новгороде, Дзержинске от производителя — цены от 550 руб.м²

Использование бетона при монтаже тротуарной плитки не рационально. Во-первых, увеличиваются сроки работ, во-вторых, ее тяжело будет демонтировать, повреждения не исключены.

Лучше за основу брать песок, который насыпается на слой щебня, выровненный по плоскости с помощью специальных маяков.

Пласты, уложенные встык друг к другу, подбиваются резиновым молотком или киянкой, чтобы покрытие было абсолютно ровным. Для проверки используют строительный инструмент – уровень.

Такой способ укладки позволит не задерживать влагу на поверхности, она будет стекать в пазы между плитками. Это обеспечит постоянную чистоту на тротуарах, исключая появление грязи и луж.

Правильная укладка должна быть с небольшим уклоном в сторону стока для воды, это необходимо на случай большого выпада осадков, иначе избыток влаги при морозе станет причиной разрушения тротуарной плитки. В лучшем случае, швы можно заделать цементным раствором, он предотвратит проникновение влаги.

Если тактильная плитка укладывается по краю тротуара, то необходимо наличие бордюр. Они позволят закрепить край всего покрытия, иначе основной слой под плиткой со временем станет вымываться, освобождая некоторые участки от плотного сжатия, а это грозит разрушению тактильных дорожек. Тем более, бордюр придаст тротуару завершенный вид и станет барьером от проникновения грязи и пыли со стороны дороги.

[contact-form-7 title=»Обратный звонок»]

виды, ГОСТ и порядок укладки

Тактильная тротуарная плитка уже давно применяется во многих обустроенных реабилитационных, санаторных и медицинских учреждениях, где лечатся и восстанавливаются инвалиды. Там установка подобных покрытий используется в качестве информационных полос, указывающих направление движения.

Плиточное покрытие для слепых изготавливается также, как и обычные материалы для мощения, но на ее поверхности есть небольшие сферические, конусные или линейные выступы, возвышающиеся над основной плоскостью. Их можно легко нащупать палкой, получив тем самым информацию о нужном направлении движения.

Продольные линии говорят о том, что путь открыть, а поперечное расположение означает поворот вправо или влево. А вот сферические или конусные выступы сообщают о приближении к опасной зоне.

Для того, чтобы люди с нормальным зрением не занимали проход, предусмотренный для инвалидов, тактильные плиты делают цветными и отличающимися от остального тротуарного покрытия. Яркая полоса привлекает внимание остальных пешеходов, концентрирует его на движущемся слепом человеке и предлагает уступить дорогу.

Виды тактильной плитки

Очень часто материал покрытия определяется местом его укладки. Так, во внутренних дворах и помещениях чаще всего используют резиновые, поливинилхлоридные или полиуретановые плиты. На городских улицах, площадях, пешеходных переходах и в парках кладут прессованную плитку из бетона, керамики или керамогранита. Все виды имеют свои особенности, среди которых можно отметить как положительные, так и отрицательные качества:

• керамическое покрытие плитки, помимо тактильных ощущений, дает слепому человеку дополнительную звуковую информацию и считается наиболее безопасной, однако не обладает достаточно большой прочностью;
• бетонная тактильная плитка имеет высокую износостойкость и может выдерживать серьезные эксплуатационные нагрузки, но разнообразие ярких цветовых оттенков весьма ограничено;
• керамогранитные и гранитные изделия красивы, долговечны, но очень дороги и обычно используются частными лицами при благоустройстве приусадебной территории собственных домов;
• полимерные тактильные плитки разнообразны по цвету, имеют хорошую износостойкость, но их укладка производится на специально подготовленное твердое основание на клей, что приводит к дополнительным расходам;
• самоклеящиеся резиновые плиты надежны, безопасны, удобны при монтаже, но изготавливаются в темных цветах и дорого стоят.

При разработке технологии изготовления тактильной тротуарной плитки учитывают требования ГОСТ 52875-2007. В нем говорится, что поверхность мощеная тротуара для движения инвалидов по зрению должна:

• быть рифленой, с шероховатой основной плоскостью;
• обладать противоскользящими свойствами;
• отличаться по цвету и структуре от прилегающего покрытия;
• иметь необходимую прочность и морозостойкость;
• выдерживать воздействие влаги, солнечного ультрафиолета и изменения температуры воздуха.

Как и все виды дорожных плиточных материалов, тактильная плитка для улицы экологически безопасна и не выделяет никаких вредных веществ при нагревании под солнцем.

Критерии выбора

Материал тротуарного покрытия для инвалидов по зрению выбирают исходя из общего дизайна и архитектурного оформления места, предназначенного для укладки, наличия уже эксплуатируемых твердых покрытий, необходимых видов рифления и финансовых возможностей заказчика.

Комплект тактильной плитки для укладки по тротуару выбирается в зависимости от указания необходимых направлений движения и создания предупреждающих об опасности участков. Должен быть разработан проект, в котором должно быть точно рассчитано необходимое количество плиток с продольным и точечным рифлением.

После этого определяется вид материала по оптимальному соотношению:

• прочности;
• износостойкости;
• внешнего вида;
• стоимости.

При этом учитывается место расположения тротуарного или напольного покрытия и другие общие факторы.

Технология укладки

Основная особенность технологии укладки тактильной плитки заключается в правильном расположении продольных выступов на поверхности и местоположении плит с точечным рифлением. От этого напрямую зависит информативность покрытия и возможность его использования слепыми людьми.

На уличных тротуарах полоса рифленого покрытия должна иметь ширину 1000-1500 мм. Расположение линейных выступов должно соответствовать направления движения. Поперечные линии означают место поворота, переход или другую перемену. Наличие точечного рифления должно сообщать о приближении к опасной зоне или окончание направленного перемещения.

Подземный переход обозначается сплошной полосой шириной (не менее 500 мм), уложенной по всей ширине спуска с поперечным расположением выступающих линий. Часть тротуара перед пешеходным переходом через проезжую часть улицы выкладывается аналогично, но дополнительной полосой покрытия отмечается и кромка дороги. Это делается для того, чтобы инвалид смог узнать об окончании перехода через проезжую часть.

Поэтому до начала работ по укладке необходимо разработать чертеж или рабочий эскиз с точным указанием ширины тактильных полос, направлением и видом рифления на каждом отдельном участке. Это не только поможет избежать ошибок, но и позволит точно определить необходимое количество материалов для выполнения работы.

Основания под укладку

Виды оснований под тактильную плитку по технологии исполнения не отличаются от устройства основ для укладки обычных плиточных покрытий. Для строительства тротуара или дорожки на новом месте верхний слой грунта снимают на глубину 20-25 см. Дно траншеи необходимо хорошо утрамбовать механическим способом и покрыть слоем геотекстиля. Полотно предотвратит возможность поступления влаги снизу и прорастание сорных растений.

После этого засыпают слой щебня, гравия или песчано-гравийной смеси толщиной 15-20 см и тоже хорошо трамбуют. Подушку под укладку плитки с толщиной слоя 5-7 см делают из смеси сухого песка и цемента в соотношении 1:5. Она уплотняется во время мощения при постукивании резиновым молотком для посадки плит на место.

Все швы между плитками необходимо заполнить цементно-песчаной смесью и пролить их водой. После этого процедуру повторить, добиваясь заполнения под самый верх. Это сделает покрытие герметичным и остановит проникновение влаги к основанию.

В заключение

Появление тактильных полос на тротуарах улиц в наших городах говорит о растущем понимании проблем людей с ограниченными возможностями. Инвалидам по зрению тяжело жить в этом мире и наша забота о них сделает их жизнь хоть и немного, но лучше.

Но, чтобы усилия и затраты не пропали даром, необходимо очень внимательно подойти к выбору материала и соблюдать принятую технологию укладки. Только в этом случае тактильная дорожка выполнит свою информативную функцию и обеспечит безопасность слепым людям.

Виды и особенности укладки тактильной тротуарной плитки

Компании, которые выпускают плиточные материалы, начали производить плитку тротуарную тактильную, предназначенную для людей с ограниченными возможностями.

Такие изделия помогают инвалидам с плохим зрением легко перемещаться по городским улицам и чувствовать себя в безопасности.

Виды и особенности

виды тактильной плитки

Тактильная плиточная продукция обладает таким же внешним видом, что и стандартная плитка. Однако она содержит на своей поверхности рельефный рисунок конусообразной или линейной формы.

Воспользовавшись палкой, незрячий человек сможет легко определить направление полосок. Например, если они находятся поперек, значит, нужно повернуть влево или вправо, а прямые линии разрешают проход. Конусовидные обозначения (рифы) служат предупреждением о том, что по пути находится опасная зона (автомобильная трасса, спуск или подъем).

Существует 4 разновидности рифления:

•  продольное — показывает направление, в котором нужно двигаться;
•  квадратное — свидетельствует о препятствии на пути;
•  диагональное — свидетельствует о необходимости сделать поворот;
•  конусовидное — означает, что впереди есть ступени.

таблица форм рифления и назначения тактильной плитки

Кроме того, такие плитки имеют более яркую расцветку, которая их выделяет на фоне других дорожных покрытий. Эта особенность предназначена для людей с ослабленным зрением и способностью различать оттенки.

Эта разновидность плитки может производиться из различных материалов. Например, на дворовых территориях и в помещениях административных зданий чаще всего укладываются полиуретановые или прорезиненные изделия, которые фиксируются на полу с использованием специального клеящего состава. На городских улицах укладываются изделия из бетона.

Дорожки и бордюры для слепых привлекают внимание и здоровых людей. В интенсивном потоке идущих людей сложно сразу же заметить слабовидящего, а на брусчатке для слепых можно избежать столкновения с инвалидом.

Приметная полоска, выложенная из тактильных плиток, позволяет вовремя заметить идущего человека. Зимой такие покрытии очищаются особенно тщательно, чтобы у инвалидов была возможность определить рельеф.

Технология производства

Плитка тактильного типа имеет форму квадрата и чаще всего производится посредством технологии полусухого вибропрессования.

Сырье для изготовления этого материала содержит только безопасные и натуральные ингредиенты: мелкая щебенка, очищенная вода, песчаные частички, шлак и цемент. Компонента наделяют готовую продукцию высоким уровнем надежности, прочности и экологичности.

Кроме того, тактильный материал отличается морозостойкостью и не боится длительного воздействия ультрафиолетового излучения.

Такие плиточные изделия с легкостью выдерживают активную эксплуатацию и температурные перепады. Плиточная поверхность обеспечивает противоскользящий эффект и не накапливает влагу, предотвращая промокание и падение пешеходов.

Тактильная плитка не боится влияния химикатов и спокойно переносит даже существенное механическое воздействие.

Кроме того, этот материал удобно устанавливать.

Преимущества и недостатки бетонной тактильной плитки

обозначения бетонной тактильной плитки

Основные достоинства тактильной разновидности плитки:

•  ценовая доступность;
•  простота монтажа;
•  продолжительный срок службы;
•  экологичность;
•  безопасность для организма;
•  небольшие размеры;
•  высокий уровень прочности;
•  широкий выбор конфигураций и форм;
•  водопроницаемость;
•  возможность сборки/разборки.

виды рифлений бетонной тактильной плитки

Из недостатков специалисты выделяют следующие:

•  скольжение поверхности зимой;
•  частое несовпадение стыков, в которых может скапливаться мусор и грязь;
•  риск проседания;
•  пористая структура покрытия приводит к застыванию скопившейся в ней влаги на морозе.

Критерии выбора

Выбор материала для устройства тактильного покрытия производится с учетом архитектурных особенностей и дизайна мест под укладку, наличия уже имеющихся тротуарных покрытий, финансового бюджета и запланированных характеристик рифления.

Для укладки этой разновидности покрытия сначала разрабатывается специальный проект, в котором указан тип и направление рифления в соответствии с дорожной обстановкой, а также необходимый объем материалов. Затем учитываются такие критерии, как:

•  внешний вид;
•  устойчивость к внешним воздействия;
•  прочность;
•  цена.

Процесс укладки

укладка тактильной плитки

Особенность укладки плитки тактильного типа состоит в верном размещении выступов и узоров плит. Это будет определять информативность материала и возможность его эксплуатации слабовидящими и незрячими людьми.

На городских пешеходных дорожках ширина рифленой полосы должна составлять не менее 100-150 см. При этом расположение выпуклых линий должно подбираться в соответствии с условиями передвижения в этой зоне.

Точечный рисунок означает окончание пути или приближение к потенциально опасному участку (автотрасса, спуск, подъем и т.д.).

Для обозначения подземных переходов применяется сплошная 50-сантиметровая полоска. Зона пешеходной дорожки, проходящая через автодорогу, выкладывается аналогичным образом. Кромка проезжей части отмечается дополнительной полоской. Это нужно для того, чтобы у инвалида была возможность узнать о том, что он перешел дорогу.

До укладки тактильной плитки нужно создать схематичный эскиз или чертеж, в котором будут указаны все нюансы, которые нужно учесть. Это позволит избежать ошибок и рассчитать необходимое количество материала.

Основания под укладку

схема основания под плитку

Для укладки этой разновидности плиточного покрытия можно использовать такое же основание, что и для укладки стандартной плитки. Дорожки и тротуары сооружаются после снятия 20-25-сантиметрового грунтового слоя. Поверхность дна вырытого углубления нужно тщательно утрамбовать и накрыть геотекстилем. Этот материал воспрепятствует проникновению влаги снизу и росту сорняков.

На геотекстиль насыпается щебень, гравийно-песчаная смесь и гравий. Толщина этого слоя должна быть не менее 15-20 см. После этого поверхность утрамбовывается. Подушка изготавливается из 5-7-сантиметрового слоя смеси цемента и сухого песка в пропорции 5:1. Уплотняется она при мощении с помощью постукивания плитки резиновым молотком.

Межплиточные швы заполняются песчано-цементной смесью и заливаются водой. Затем процедуру нужно повторить. Это позволит добиться максимальной герметичности покрытия и предотвратить попадание влаги на основу.

Заключение

Возникновение полос из тактильной плитки на городских улицах свидетельствует о том, что современное общество начало понимающе относиться к потребностям слабовидящих и незрячих инвалидов. Таким людям сложно ориентироваться в окружающем мире, а тактильные материалы упрощают им эти задачу.

тактильное покрытие на путях движения

Однако чтобы финансовые затраты и физические усилия принесли пользу, нужно максимально внимательно подходить к подбору материала и придерживаться заданной технологии устройства тактильного покрытия. Лишь в этой ситуации пешеходные дорожки и тротуары из плитки с тактильной поверхностью смогут выполнять свою информационную задачу и обеспечивать максимальную безопасность и уверенное передвижение для людей с ограниченными возможностями.

Что такое тактильная плитка — где использовать и как выбрать тактильную плитку

Основная задача федеральной программы «Доступная среда» — адаптировать важные объекты и здания для всех людей с ограничениями (больница, почта, учебное заведение, учреждения культуры и спорта, парк, остановка и т.д.). Одно из таких направлений – монтаж наземных тактильных указателей на пути движения людей с ограничениями зрения. Они помогают незрячему и слабовидящему человеку адаптироваться в городской среде.

Кратко о тактильной плитке

Один из самых популярных видов напольных наземных указателей – тактильная плитка. Имея большую площадь тактильного пространства, это отличный вариант для организации пешего пути незрячего на протяженной территории. За счет рисунка рельефной поверхности (конусы и полосы) плитка помогает незрячему «увидеть» свой путь движения и возникающие препятствия. Тактильные указатели информируют человека с ограничениями зрения о расположенных впереди специальных стендах:

• Тактильных мнемосхемах
• Информационных табличках
• Терминалах

Поэтому для создания действительно качественной доступной среды, социально значимые объекты должны быть адаптированы специализированной тактильной плиткой. При этом пространство должно быть адаптировано правильно!

Типы рефления тактильно-контрастных указателей для различных видов технологий

Рифы продольные

Рифы диагональные

Рифы типа усеченных конусов (куполов), расположенные в линейном порядке

Рифы типа усеченных конусов (куполов), расположенные в шахматном порядке

Тактильное покрытие перед лестницей

Тактильное покрытие на путях движения

Нормативные документы

Размеры и использование тактильно-контрастных указателей регламентируются несколькими нормативными документами.

• СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения»
• СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»
• СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения»
• ГОСТ Р 52875-2018 «Технические требования для тактильных наземных указателей для инвалидов по зрению»

Правила организации безбарьерного пространства

Если Вы возьмете и просто положите несколько тактильных плит на пол, адаптированное пространство не получится. К монтажу и расположению относительно друг друга тактильных указателей предъявляются определенные требования, учитывая особенности людей с ограничениями зрения.

• Перед лестничным маршем обязательно размещают тактильную контрастную полосу, обозначающую препятствие на пути незрячего. Такие же полосы монтируют перед бортиком или ступенью в ванную (душевую).
• Помимо разметки, необходимо выделять контрастом и крайние ступеньки лестничного марша.
• Тактильная плитка с рельефными полосами устанавливается для обозначения безопасного направления движения.
• Конусообразные рифы на тактильных указателях предупреждают незрячего о преодолимой (линейный порядок) или непреодолимой (шахматный порядок) преграде на пути. Это может быть приближение к лестнице, фонарный столб, лифт и т.д.
• В свою очередь, диагональные рифы на тактильной плитке (влево или вправо) обозначают смену движения: поворот, пешеходный переход.

ВЫВОД! Как можно заметить, наличие тактильной плитки в местах общественного пользования значительно облегчает жизнь человеку с ограничениями зрения: добраться до санузла, пройти лестницу, войти в здания, перейти пешеходный переход и т.д.

Монтаж тактильной плитки на улице

Основных особенностях монтажа и последовательности установки полимерной тактильной плитки.

Монтаж тактильной плитки в помещении

Особенности монтажа и последовательности установки тактильной плитки на самоклеющейся основе для временной разметки.

Виды тактильной плитки

Как было упомянуто ранее, тактильная плитка используется как внутри помещений, так и на улице. От условий ее эксплуатации зависит вариант плитки, который оптимально подходит для того или иного случая. В зависимости от материала, из которого она состоит, тактильная плитка имеет несколько видов.

В зависимости от материала, из которого она состоит, тактильная плитка имеет несколько видов.

1. Полимерная (ПУ и ПВХ).



   В качестве основного материала для производства тактильной плитки выступают полиуретан, поливинилхлорид и т.д. Такая плитка может выпускаться с самоклеящимся основанием и нет. При этом нужно знать, что полиуретан более износостойкий, чем поливинилхлорид. Поэтому плитку из полиуретана можно использовать и на открытом пространстве.

2. Керамогранитная. Тактильная плитка из керамогранита обладает высокой прочностью и износостойкостью. Поэтому ее можно монтировать в местах с повышенной проходимостью: остановки, вокзалы, входная группа.

3. Керамическая. Имеет четко выраженные рифы, добавляющие к тактильным ощущениям еще и акустическое восприятие происходящего. Это, в свою очередь, дает дополнительный комфорт для определения пути следования.

4. Бетонная.



   Из бетона выпускается самая прочная тактильная плитка, способная выдерживать нагрузку многотонных машин. Поэтому такой вид тактильной плитки подходит для применения на пешеходных переходах. Внутри помещений такая тяжелая и трудная для монтажа плитка ни к чему.

5. Металлическая. Отличная, но дорогая альтернатива бетонной плитке. При этом она не такая тяжелая, но также обладает повышенной прочностью стойкостью к перепадам температур. Чаще всего ее используют в банках и других офисных зданиях для сохранения эстетичного внешнего вида.

Ознакомиться с особенностями каждого из существующих видов тактильной плитки подробнее, узнать о ее достоинствах и недостатках вы можете через нисходящее меню «Тактильная плитка».

Рейтинг применения тактильной плитки на улице (диаграмма)

Надеемся, что наш сайт помог сделать Вам правильный выбор!

Первое место среди используемых на улице типов тактильной плитки с большим отрывом занимаетя бетоненая плитка. Она обладает самими высокоми прочностными характеристиками, а также самой низкой ценой. Эти два фактора являются привлекательными для покупателя. При этом бетонная плитка имеет один существенный недостаток – она устанавливается только путем демонтажа поверхности.

На втором месте используемой на улице тактильной плитки располагается ТПУ плитка. Она является универсальной как для помещений, так и для улицы. Как мы уже говорили ранее, ее единственный недостаток – высокая стоимость. При этом на улицу потребуется значительно больше полиуретановых плит.

Удивительно, но третье место звнимается ПВХ плитка. Ее активно используют в южных районах, где нет сильных морозов и осадки немногочисленны.

Далее идет металлическая плитка. Большие коммерческие компании используют плитку из нержавеющей стали на входных группах, чтобы не портить фасад здания.

На пятой строчке располагается не очень популярный вид тактильных указателей, пришедший к нам из Европы – холодный пластик. Особую популярность данный материал приобрел в качестве разметки дорожных путей. Однако при использовании его в качестве тактильных указателей, со временем холодный пластик отваливается и теряет форму.

Основная доля тактильной плитки в помещениях приходится на ПВХ плитку. Она простая в монтаже, обладает хорошей износостойкостью, а также дешевле многих аналогов. Второе место заслуженно занимает ПУ плитка. Причем по прочностным характеристикам она более стойкая нежели ПВХ. Именно благодаря ее эксплуатационным качествам, в том числе стойкости к перепадам температур, ее можно укладывать и на улицу. ПВХ плитке она проигрывает только в цене, поэтому и второе место.

На третьем почетном месте расположилась металлическая плитка. Обладая высокими прочностными характеристиками, а главное – эстетичным внешним видом, она получила широкое применения в коммерческих компаниях. Далее с небольшим отрывом идет керамика. Ее часто используют в социально-общественных местах с большой проходимостью: аэропорты и вокзалы. Являясь недорогочстоящей, данная плитка не обладает ярким контрастом. Более того, цвет плитки со временем тускнеет. Оставшиеся типы тактильной плитки используются не так часто из-за своих более низких эксплутационных свойств.

В результате развития федеральной программы «Доступная среда» число адаптированных объектов для инвалидов с каждым годом увеличивается. Причем динамика роста безбарьерного пространства прогнозируется вплоть до 2020 года.

На данной странице представлен рейтинг (оценка от 1 до 3) существующих на данный момент в стране видов тактильных плиток по критериям их износостойкости, простоте монтажа (на клей или при помощи просверливания отверстий), перепадам температур, контрастности и, конечно, цене изделия. Данный рейтинг поможет определиться с выбором наиболее подходящего вида тактильной плитки.

Тактильная плитка для инвалидов, предупреждающая, направляющая тактильные плитки

Оснащение территорий тактильными наземными указателями – это важный этап адаптации объектов по программе «Доступная среда». Тактильные указатели и специальные тротуарные покрытия делают более комфортным и безопасным  перемещение людей с ограниченными возможностями.

Наш успешный многолетний опыт в адаптации объектов для инвалидов по зрению позволил нам разработать и запустить производство несколько видов тактильных указателей. Они сочетают в себе лучшие качества аналогичной продукции зарубежных производителей:

1. превосходный  тактильный эффект;
2. высокая долговечность;
3. эстетичность внешнего облика;
4. легкость применения в любых помещениях, даже с  готовым ремонтом;
5. максимально доступные цены;
6. высокая универсальность;
7. пожаробезопасность.

Тротуарная тактильная плитка

Тактильная плитка — эффективное решение для того, чтобы помочь инвалидам по зрению чувствовать себя безопасно и спокойно ориентироваться на сложных участках тротуара.

Есть 2 вида тактильных указателей для слепых и слабовидящих:
1. Предупреждающая тактильная плитка — имеет конусообразные и квадратные рифы.
2. Направляющая тактильная плитка – имеет вертикальные и диагональные рифы.

Наша плитка проходит процедуру тонирования в массе, поэтому ее цветовой окрас не ухудшается со временем.

Наша компания предлагает изготовление тактильной плитки по Вашей заявке

Тактильная плитка, цвет красный:
300х300х50
500х500х50

Тактильная плитка, цвет желтый:

300х300х50
500х500х50

Тактильная плитка, цвет серый:

300х300х50
500х500х50

Примеры укладки тактильной плитки на остановках общественного транспорта

Цены на тактильную плитку

Узнать стоимость тактильной плитки можно в разделе «Цены». Если хотите узнать стоимость при определенном количестве воспользуйтес кнопкой «Получить коммерческое предложение» что бы наши специалисты подробнее вас проконсультировали. Некоторые производители тактильной плитки экономят на составляющих и срок эксплуатации такой плитки сильно сокращается. Мы используем продукцию только качественных производителей уличной тактильной плитки.

Цены на тактильную плитку (для улиц и для помещений)

Цены на тактильную ленту, ленту для порогов

Требования к тактильным дорожным указателям (ГОСТ Р52875-2007)

4.2.1 Тактильные дорожные указатели размещают на тротуарах, проезжей части дорог, на территориях предприятий Всероссийского общества слепых, жилых районов и микрорайонов населенных пунктов. Глубина рифов для тактильных дорожных указателей должна быть 7 мм.

4.2.2 Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей:

1 Внимание, подземный переход
Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода
С конусообразными рифами на расстоянии 800 мм от кромки первой ступени лестницы

2 Внимание, наземный переход
Полоса шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенная на тротуаре перед началом перехода
С продольными рифами на расстоянии 800 мм от кромки проезжей части

3 Внимание, наземный переход под углом 90°
Две полосы шириной 500 мм или 600 мм и длиной, равной ширине перехода, выложенные на тротуаре с двух сторон перед поворотом на переход
С рифами, расположенными по диагонали на расстоянии 800 мм от линий, являющихся продолжением кромки перехода

4 Внимание, светофор
Квадрат, выложенный вокруг мачты светофора и состоящий из 4-х плит со стороной плитки, равной 500х500 мм
С квадратными рифами вокруг мачты светофора в обхват

5 Внимание, препятствие
Полоса, выложенная по контуру препятствия, шириной 500 мм
С квадратными рифами на расстоянии 800 мм от препятствия

6 Внимание, поворот налево (направо)
Плита со стороной квадрата, равной 500х500 мм
С рифами, расположенными по диагонали на месте поворота

Там где применение тактильной плитки нерационально или невозможно применяются тактильные индикаторы — стальные полосы и конусы.

География нашей работы охватывает всю Россию — мы поставляем и укладываем тактильную плитку для слепых и слабовидящих в Москве, Санкт-Петербурге, Анапе, Мурманске, Нижнем Новгороде и во многих других городах.

Также предлагаем тактильную плитку для помещений — полиуретановую, резиновую, керамическую.

Наши клиенты

виды рифления и особенности укладки

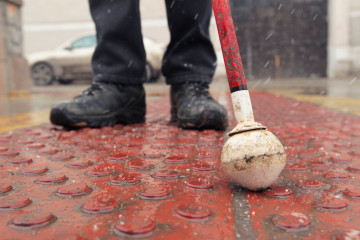

В нашем мире есть люди с ограниченными возможностями. Для слепых и слабовидящих людей на многих переходах через проезжую часть установлены звуковые светофоры, разработаны специальные осязательные наземные указатели, сообщающие информацию путем прикосновения. Отличным примером является тактильная тротуарная плитка. Ее рифленая поверхность подсказывает, в какую сторону нужно двигаться, есть ли впереди преграда, проезжая часть дороги, начало и конец лестницы. Благодаря тактильной плитке жизнь людей с ограниченными возможностями становится гораздо проще, им становится легче без посторонней помощи ориентироваться в пространстве.

Определение тактильной плитки

Бетонная тактильная плитка представляет собой указатель в виде рельефного и шероховатого покрытия, которое создается для удобного перемещения людей с ограниченными возможностями. Также тактильная плитка имеет противоскользящий эффект и различную цветовую гамму. Для людей со слабым зрением контрастный цвет покрытия является ориентиром и обеспечивает безопасное передвижение. Тактильные напольные указатели, созданные для удобства передвижения людей, имеют различные виды рифления.

Назначение

Тактильную плитку используют для предупреждения людей с проблемным зрением о пути направления и правильности маршрута, а также о возможных препятствиях на их передвижении. Плитки делают объекты на дороге не видимыми для незрячих людей. Благодаря им, инвалиды могут без посторонней помощи ориентироваться на местности.

Преимущества и недостатки плиток из бетона

Преимущество бетонной тактильной плитки:

• доступность изделия;
• легкость укладки;
• долговечность;
• малые габариты, с помощью которых сооружают участки различных размеров;
• прочность изделия;
• в процессе использования не выделяет пыль;
• не выделяет токсины под воздействием высоких температур;
• разнообразие расцветок и форм, благодаря которым возможно делать различные узоры;
• водопроницаемость изделия обеспечивает сухое покрытие, на котором не собирается влага;
• возможность сборки и разборки изделия, что важно при ремонте.

Выделяют следующие недостатки:

• скользкость покрытия в зимнее время года, при воздействии на него отрицательных температур;
• несовпадение стыков, в которые попадает грязь в процессе эксплуатации;
• возможность проседания бетонного изделия;
• пористость дорожного изделия влечет за собой впитывание влаги и застывания ее при отрицательной температуре, что способствует расширению бетона и разрушению плиты.

Виды рифления

Выделяют 4 типа рифления:

• квадратное, которое свидетельствует о приближении препятствия, например, столб светофора;
• продольное – направляет движение;
• конусообразное, говорит об опасности в виде ступеней;
• диагональное – указывает на поворот и рекомендуемое направление.

На тротуарной поверхности присутствуют выпуклые линии, с помощью которых определяют направление передвижения, открыт ли путь и надобность остановится перед опасной зоной на дороге.

Особенности укладки

При работе с бетонной плиткой применяют два вида ее укладки: на раствор из бетона и смесь из щебня и песка. Применение бетона при возведении тротуара не рекомендовано, так как увеличивается длительность монтажных работ и усложняется демонтаж. В основе смеси используют песок, которым покрывают щебень. Укладывают пласты друг к другу встык и для ровности поверхности стыки подбивают молотком. Важно соблюдать ровность покрытия, проверить которую можно с помощью строительного уровня. При укладке плит делают небольшой склон, который нужен для стекания воды. При монтаже тактильной плитки с краю тротуара предусматривают бордюр, который станет защитой от грязи и придаст конструкции завершенный вид.

Заключение

Большим достижением в строительном мире является установление на дорогах тактильных изделий, которые необходимы для людей с ограниченными возможностями. Благодаря им, незрячие люди передвигаются по улице самостоятельно, ведь тактильные изделия указывают повороты, возможные опасности и наличие впереди различных объектов.

Особенно популярны тактильные изделия в медицинских учреждениях и санаториях.

Тактильная плитка гост для инвалидов бетонная

Бетонные виды плитки для обустройства наземных указателей слабовидящим и слепым людям изготавливаются согласно требованиям госстандартов. Только так наше предприятие выводит продукцию на должный качественный уровень. Растет спрос на рынке, поскольку бетонные элементы в практическом применении доказали высокое качество и устойчивость к любым разрушительным факторам.

Тактильная плитка ГОСТ 2007

Производство продукции соответственно ГОСТ 52875 2007 дает возможность выпускать партии тактильной плитки, упрощающей инвалидам по зрению продвижение на местности. Госстандартом предусмотрены технические правила размещения бетонных указателей на тротуарных дорожках и в других местах.

Технические особенности

Чтобы покрытие специализированной плиткой действительно помогало слепым людям ориентироваться на местности и передвигаться в безопасном режиме, изделия должны иметь:

• Шероховатую рифленую поверхность с противоскользящим эффектом;

• Расцветку, которая отличается от прилегающего покрытия дороги или пола;

• Определенную структуру материала, не препятствующую очищению поверхности;

• Высокую устойчивость к механическим нагрузкам.

Форма рифов делит тактильную плитку ГОСТ 52875 на 4 разновидности:

1. Прямые вертикальные выступы 15 мм, размещенные через 40 мм с углублением 7 мм.

2. Конусовидные рифления с диаметром конуса 25 мм, размещенные в шахматном порядке.

3. Рифы в виде квадратиков со стороной 15 мм, размещенные ровными рядами с расстоянием 15 мм.

4. Диагональные рифы 15 мм, расположенные с левым или правым уклоном на расстоянии 40 мм.

В зависимости от места расположения плиток выделяют напольный и дорожный вид. А вот форма рифления позволяет сориентироваться в пространстве. Если слепой человек наступает на плитку с конусами или квадратами, он уже знает, что впереди ожидает препятствие. Продольные линии и диагонали помогают двигаться в выбранном направлении. Тактильная плитка для инвалидов ГОСТ 2007 с прямыми рифами всегда заканчивается диагональными указателями, которые сворачивают налево или направо. Слепой человек может смело шагать по выбранному направлению, не опираясь на руку сопровождающего.

Размеры тактильной плитки по ГОСТ 52875 варьируются в двух размерах 300х300 мм и 500х500 мм. Толщина бетонных плиток 50 мм.

Условия монтажа

Устанавливают плитку на тротуарных дорожках, возле пешеходных переходов, спусков и подъемов по лестнице, светофоров, столбов и других препятствий.

Часто плитку меньшего размера выкладывают в два ряда. Монтаж проводить легче, а ширина полоски получается 0,6 м, что равняется шагу среднестатистического человека.

Тактильная плитка ГОСТ 2014

Сейчас в РФ введен новый ГОСТ Р 56305-2014 для производства тактильной плитки, который утвержден Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. № 1987-ст. Обновленный технический регламент сохраняет основные положения по производству тактильной плитки ГОСТ р 52875-2007. Специальные указатели продолжают выполнять основную роль в беспрепятственном передвижении людей с ограниченными возможностями. Но появились нововведения, направленные на усовершенствование бетонных изделий:

• Выступы на плитке стали называться индикаторами;

• Стенки такого индикатора должны иметь скошенные стороны под 45⁰ ;

• Кроме известных рифов введен новый вид усеченной пирамиды или конуса.

Закругленные края выступов и срезанный верх пирамиды исключают возможность травмирования при падении или во время движения. Конусы размещают по диагонали под углом 45⁰ к направлению движения. Пирамиды располагают рядами в квадратной сетке. Срезанные выступы имеют высоту 7 мм для уличных указателей и 5 мм – для помещений. Диаметр пирамида или конус у основания составляет 15 мм, а в верхней срезанной части – 10 мм.

Устройство тактильной плитке на тротуаре ГОСТ 52875 требует:

• Тактильного контраста с остальной поверхностью, поэтому стыки между специальной плиткой не должны превышать 10 мм в ширину и 2 мм в глубину;

• Визуального контраста: разницы в расцветках и яркостного контраста между тактильными элементами и прилегающей основой не менее 50%.

Лучшим контрастным цветом считается желтый. Плитки желтого цвета отражают свет и ярко выделяются на общем фоне.

На нашем предприятии производство тактильной плитки проводится согласно ГОСТ 2007, но постепенно осуществляется переход на новые стандарты. В ассортименте продукции можно найти бетонные плиты со срезанными пирамидальными и конусообразными выступами. Мы идем в ногу со временем и поддерживаем международные технические требования, создающие безопасные условия для самостоятельного передвижения людей со слабым зрением. Тактильная плитка нашего производства отличается надежностью, прочностью, яркими расцветками. Устанавливать такие элементы можно в социально значимых местах по всему городу, расширяя зону адаптации не только инвалидов по зрению, но и людей с другими проблемами.
