Плита своими руками – Опалубка для плиты фундамента – Фундамент плита своими руками пошаговая инструкция по расчетам и строительству — Пенообразователь для пенобетона

Содержание

Технология возведения фундаментной плиты от А до Я

Фундамент является неотъемлемой часть любого строительства домов или зданий. В случае если он будет выполнен неправильно, то в скором времени возведенное строение может начать деформироваться или вовсе развалиться. Выбор типа фундамента зависит от типа строения, а также от типа грунта на участке, и в случае если грунт пучинистый, то чаще всего используют фундаментную плиту. Она является достаточно надежным основанием под строение, однако довольно часто строительные компании требуют за его строительство неслыханные суммы, которые достигают трети стоимость здания. Но все не так плохо, как может показаться на первый взгляд, плитный фундамент можно сделать самостоятельно.

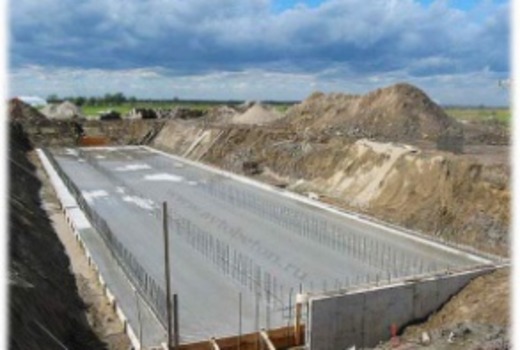

плита фундаментная

Применение фундаментной плиты

Плитный фундамент в большинстве случаев применяют для всех жилых и не жилых помещений. Однако чаще всего его используют на проблемных грунтах и для строений, в которых не планируется возводить подвал.

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

  • Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
  • Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
  • Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
  • Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
  • Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
  • Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
  • Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Как определить необходимую толщину фундамента?

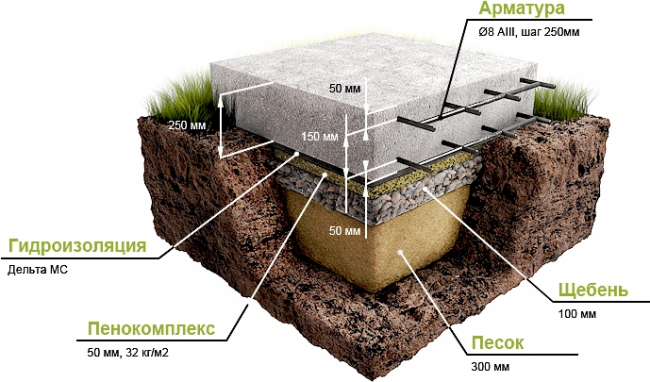

Тощина плитного фундамента

Как правило, толщина фундамента определяется в зависимости от дома и его материалов. Так, чем тяжелее будет постройка, тем толще должно быть основание. Его толщина может варьироваться от 30 см до 1,5 метров, однако чаще всего она не превышает 40 см.

Какой бетон необходим для плиты?

Для монолитной плиты хорошего качества и прочности необходимо приобретать бетон со следующими характеристиками:

  • Марка М200 и выше.
  • Подвижность от П-3.
  • Устойчивость к холоду F200, не меньше.
  • Водонепроницаемость W8.

Необходимые инструменты и материалы

Перед началом возведения фундамента, необходимо подготовить следующие материалы и инструменты:

  • Геотекстиль или рулонный рубероид.
  • Арматура диаметром от 12 мм.
  • Вязальная проволока или сварка.
  • Материалы для опалубки, чаще всего это доски или фанера.
  • Песок для песчаной подушки.
  • Глубинный вибратор для утрамбовывания бетонного раствора.
  • Полиэтиленовая пленка.

Гидроизоляция и утепление

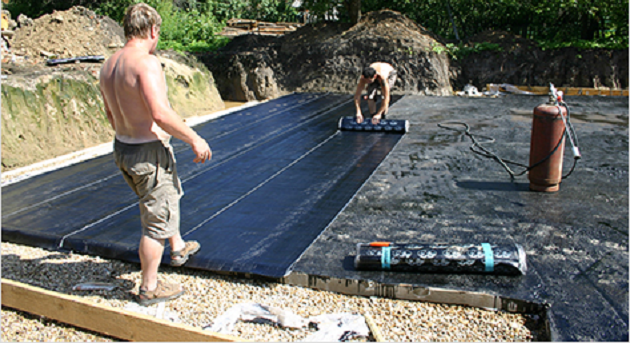

Гидроизоляция и утепление плитного фундамента

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

  • Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
  • Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
  • Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску. При разметке важно проверять правильно углов, для этого можно воспользоваться угольником.

Технология возведения плитного фундамента

Подготовка котлована

Подготовка котлована под плитный фундамент

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Когда все работы с котлованом завершены, необходимо проложить все коммуникации (водопровод, канализация и пр.), иначе в дальнейшем это сделать будет значительно тяжелее.

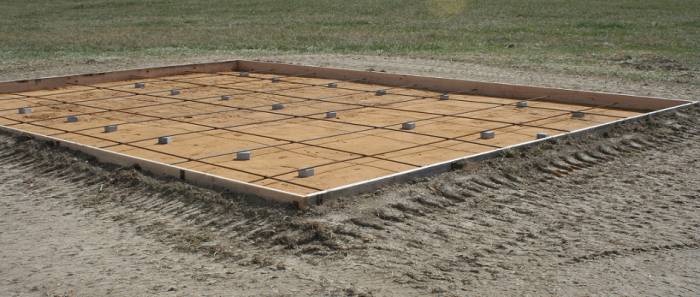

Выполнение опалубки

Выполнение опалубки для плитного фундамента

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

После возведения опалубки выполняют гидроизоляцию фундамента, а при необходимости и утепление, после чего приступают к армированию.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Заливка бетона lzk плиточного фундамента

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Через 12 часов после заливки бетонного раствора, поверхность фундамента нужно облить водой, и если работы проводятся в жаркое время, то фундамента накрывают полиэтиленовой пленкой.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

В завершение необходимо сказать, что выполнить плитный фундамент можно самостоятельно, важно только соблюдать технологию его изготовления.

Фундамент монолитная плита своими руками

Перед началом строительства собственного дома человеку необходимо тщательно подготовиться и настроиться на предстоящие работы. Одним из первых и наиболее важных этапов строительства является обустройство фундамента. В частном домостроительств

е довольно часто используется такая конструкция как монолитная плита. Данная разновидность фундамента имеет множество преимуществ и ряд особенностей, которые должен знать любой застройщик.

Фундамент монолитная плита своими руками

Фундамент монолитная плита своими руками

Содержание пошаговой инструкции:

Что нужно знать о монолитном фундаменте до начала работы?

Рассматриваемый тип фундамента обустраивается на основании в виде песчаной подушки. Технология заливки предполагает обязательное выполнение армирования. Такая конструкция рассчитана на очень высокие нагрузки, поэтому используется преимущественно при строительстве больших домов с более чем одним этажом.

Монолитная плита

Монолитная плита

Однако размеры и вес здания являются далеко не единственными определяющими факторами. К примеру, в местностях, для которых характерны неравномерные сезонные движения грунта, монолитная заливка на песчаной подушке является наиболее оптимальным вариантом.

Также такой фундамент прекрасно подходит для регионов с высоким уровнем подземных вод, являясь наиболее актуальным для зданий с подвальными помещениями. У плавающего монолитного фундамента сравнительно большая площадь, что способствует уменьшению общей нагрузки на почву, если сравнивать с конструкциями других типов.

Смесь для заливки фундамента можно изготовить своими руками или же заказать в специализированной компании.Если есть деньги, но нет времени, желания или опыта изготовления бетона, можно попросту купить готовый раствор и избавить себя от лишних хлопот.

Порядок возведения монолитного плитного фундамента своими руками

Порядок возведения монолитного плитного фундамента своими руками

Работа по устройству монолитной фундаментной плиты начинается со сборки опалубки. Для изготовления этой конструкции подойдут деревянные инвентарные щиты. Функции опалубки могут выполнять и попросту стены котлована, однако в такой ситуации их нужно будет обязательно изолировать рубероидом либо полиэтиленом. В противном случае земля впитает цементное «молочко», что негативным образом отразится на прочностных характеристиках конструкции.

Опалубка для монолитного фундамента

Опалубка для монолитного фундамента

Монолитный плитный фундамент является наиболее надежным среди прочих применяющихся разновидностей оснований. Такому фундаменту не страшно воздействие влаги, он стойко переносит любые нагрузки, что позволяет возводить полноценные двух-, а то и трехэтажные особняки.

Перед началом работы следует подготовить все, что понадобится для ее выполнения.

Инструменты и материал для устройства монолитного плитного фундамента

1. Бетономешалка либо емкость подходящего объема.

2. Тачка для транспортировки материалов и готового раствора.

3. Несколько лопат и ведер.

4. Строительный уровень.

Такой инструмент очень компактного размера, но его возможность продлевается с помощью лазерного луча

Такой инструмент очень компактного размера, но его возможность продлевается с помощью лазерного луча

5. Измерительная рулетка.

6. Сварочный аппарат.

7. Расшивки, трамбовки, кирочки.

8. Мастерок.

9. Угольник.

10. Металлические пруты для создания арматурного каркаса и фиксаторы для этих прутков.

Металлические пруты для создания арматурного каркаса

Металлические пруты для создания арматурного каркаса

11. Готовый бетон или ингредиенты для его приготовления.

12. Материалы для гидроизоляции.

Сборка опалубки для монолитного плитного фундамента

Опалубка обустраивается вокруг периметра будущего здания. Главной функцией этого элемента является придание фундаменту нужной формы до тех пор, пока залитый бетон не наберет требуемую прочность и не сможет удерживать форму самостоятельно. Опалубку можно собирать из обрезных досок, однако их необходимо комбинировать таким образом, чтобы на стыках отсутствовали щели. По возможности для сборки опалубки следует использовать инвентарные щиты.Такой шаг позволит сократить затраты времени и сил на данном этапе работы.

Сборка опалубки для монолитного плитного фундамента

Сборка опалубки для монолитного плитного фундамента

Лучше, чтобы элементы для сборки опалубки были изготовлены из древесины хвойных пород. Для изготовления распорок и разного рода креплений подойдет и лиственница. Доски опалубки должны иметь в ширину не больше 15 см. Следите, чтобы все используемые доски имели максимально равную толщину. Перед сборкой опалубки доски следует тщательно смочить, а еще лучше – использовать сырую древесину. Проблема в том, что сухой материал в дальнейшем будет впитывать влагу из уложенного бетона, и это не лучшим образом отразится на прочности готовой конструкции. Лицевая сторона опалубочной системы отделывается металлическими либо фанерными листами.

Важно предварительно позаботиться об уменьшении силы сцепления бетона с материалом опалубки, чтобы в дальнейшем доски либо щиты можно было удалить с наименьшими усилиями. Достаточно попросту покрыть лицевую часть опалубки маслом, жидким глиняным раствором и пр. Дополнительно подобная обмазка поспособствует получению более чистой лицевой поверхности монолитного фундамента.

Расстояние между устанавливаемыми щитами определяйте с ориентиром на ширину будущего монолитного основания. С внешней стороны опалубочных щитов в грунт вбиваются колья, благодаря которым будет обеспечиваться фиксация элементов конструкции в заданном положении. Дополнительно колья нужно прикрепить к щитам при помощи гвоздей. Чтобы соседние щиты опалубки наверняка не разошлись при заливке бетона, по верху щитов необходимо прибить деревянные планки.

Обязательно следите, чтобы ни один крепеж не находился там, где в будущем будет залита бетонная смесь. В противном же случае достать эти крепежи из залитой плиты уже не получится.

Опалубка для фундамента должна быть установлена максимально ровно, т.к. от этого напрямую зависит ровность готового фундамента. В особенности важной высокая точность монтажа становится на уровне цоколя, т.е. той части основания, которая находится над поверхностью земли. После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента. Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее.

Для повышения прочности конструкции выполняется устройство армирующего пояса. Без арматуры плита сможет нормально переносить нагрузки на сжатие, однако против нагрузок на растяжение и изгиб она будет бессильна. Ликвидировать данный недостаток помогает грамотное армирование. Оно выполняется с применением специальных сварных конструкций либо отдельных металлических стержней.

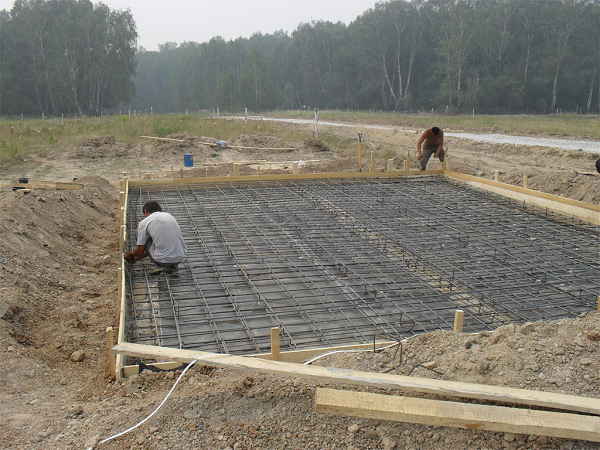

Устройство арматурного каркаса

Для армирования монолитных фундаментов используется стальная арматура.

Устройство арматурного каркаса

Устройство арматурного каркаса

Важно, чтобы прутки не имели жировых загрязнений и коррозионных повреждений. Подобные вещи будут способствовать ухудшению качества сцепления арматуры с бетоном, из-за чего жесткость конструкции и ее прочность заметно снизятся.

Каркас собирается из горячекатаной либо круглой арматурной стали. Прутки должны быть с периодическим профилем. В исключительных случаях каркас собирается из квадратной стали.

Прутки должны быть с периодическим профилем

Прутки должны быть с периодическим профилем

В зависимости от своего предназначения арматура в составе укрепляющей конструкции бывает рабочей и распределительной:

  • рабочие пруты предназначены для принятия внешних и практически всех внутренних нагрузок, создаваемых тяжестью здания;
  • функции же распределительной арматуры понятны из ее названия – она отвечает за распределение поступающих нагрузок между рабочими осями.

То есть армопояс – это полноценный комплекс, каждый элемент которого работает сообща с другими.

Для соединения арматуры можно применять метод проволочной скрутки, но профессионалы в большинстве ситуаций советуют использовать сварные соединения.

Перед началом обустройства каркаса арматура правится, сортируется и режется. В среднем, как показывает практика, на 1 м3 бетонной смеси уходит порядка 100 кг армирующего материала. Сборка каркаса выполняется непосредственно на стройплощадке.

При монтаже опалубки обязательно следите, чтобы стальные стержни оставались на своих местах. Максимально допустимое смещение составляет 20% от диаметра отдельного стержня. Проверьте опалубку после установки арматуры и сразу же устраните любые появившиеся дефекты.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Вибромашина

Вибромашина

Нельзя допускать, чтобы в бетонную заливку попадал грунт. Это приводит к существенному уменьшению прочности фундаментной системы и способствует появлению трещин.

Уход за фундаментом после завершения заливки

После заливки бетон требует определенного ухода. В особенности большое внимание требуется в течение примерно полутора недель после заливки. Прежде всего, следует стараться поддерживать оптимальные значения влажности и температуры.Лучше всего, если бетон будет твердеть при температуре в диапазоне +18-+25 градусов. Нельзя допускать никаких механических нагрузок, ударов и любых других воздействий, способных привести к разрушению целостности конструкции.

Свежезалитый фундамент должен быть защищен от воздействия холода, ветровых нагрузок, прямого солнечного излучения, т.к. все это будет способствовать уходу влаги из состава бетона, что неизбежно приведет к образованию трещин. В жару плиту нужно накрыть каким-нибудь влагоемким материалом, к примеру, мешковиной либо какой-то плотной тканью, и периодически поливать холодной водой.

Уход за фундаментом после завершения заливки

Уход за фундаментом после завершения заливки

Периодичность смачивания определяйте в индивидуальном порядке, главное, чтобы поверхность фундамента всегда была влажной. Если на улице мороз, опалубку нужно дополнительно утеплить, закрыв все открытые поверхности минеральной ватой, опилками или другими подходящими теплоизоляционными материалами.

В случае если строительство ведется в морозную погоду, уложенный бетон необходимо дополнительно обогревать. Обычно для этого конструкция обдувается теплым воздухом либо паром. По возможности в состав смеси лучше добавлять цементы быстротвердеющих марок и с большим показателем тепловыделения. Наиболее часто применяется метод электрического обогрева фундамента.

Обогрев фундаментов

Обогрев фундаментов

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

В процессе демонтажа опалубки будьте предельно осторожны. Нельзя допустить того, чтобы углы конструкции осыпались (а они к этому времени, как правило, еще не успевают набрать требуемую прочность). Любые дефекты, появившиеся после демонтажа опалубки, рекомендуется сразу же зачищать железной щеткой, тщательно промывать чистой водой под сильным напором и затирать «легким» цементным раствором, приготовленным из 1 части цемента и в 2 раза большего объема песка.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

Монолитный фундамент

Монолитный фундамент

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Видео – Фундамент монолитная плита своими руками

пошаговая инструкция выполнения работ своими руками

Что является главным при строительстве объекта? Материалы для несущих стен, соблюдение правил обустройства кровли, рациональная планировка? Каждый элемент важен, но эксплуатационный период, показатели прочности и надежности непосредственно зависят от качества залитой основы. Получается, что фундамент и представляет собой основополагающую часть здания. Разновидностей его несколько, и в их число входит плитный фундамент. В строительстве его применяют достаточно часто, так как по сравнению с ленточным или свайным основанием фундамент, устроенный в виде плиты, обладает определенными особенностями, достоинствами и недостатками, отличается определенными характеристиками и сферой применения. Сегодня попробуем разобраться, в чем основные отличия обустройства фундаментной плиты под жилой дом, как она выглядит и в каких случаях применяется.

Возведение плитного фундамента

Плитный фундамент – что это

Название плитному фундаменту дано по определенным причинам. В отличие от ленточной основы, заливаемой под несущие стены и перегородки, плита под фундамент дома представляет собой сплошной монолит, простирающийся по всей площади строящегося объекта. Фундаментная опорная плита из железобетона принимает на себя все нагрузочные воздействия от здания и передает их на грунт.

Основными отличиями плиточного фундамента считаются большая площадь и определенный параметр высоты. Для заливки такой плиты потребуется большое количество материалов и бетона. Как правило, расходы по ее устройству составляют около половины финансовых средств, выделенных для проведения всех строительных работ.

Несущая способность фундамента в виде бетонной плиты достаточно высока, но под частный дом применяют ее все реже.

Связано это не только с существенными расходами, но и другими недостатками, разговор о которых еще впереди. Устройство плитного фундамента считается нецелесообразным по грунтам, отличающимся хорошим показателем плотности, зато на черноземе такое основание окажется весьма кстати. К тому же, плитный фундамент – это гарантированная защита от воздействия грунтовых вод.

Данный тип основания по глубине заложения разделяется на несколько разновидностей, каждая из которых используется при определенных обстоятельствах:

  • незаглубленный фундамент;
  • малозаглубленный;
  • сильнозаглубленный.

Популярность использования

Области применения

Подобные фундаментные основания пользуются популярностью благодаря своей способности противостоять воздействию движения почвенного состава, компенсируя его смещения вертикального и горизонтального характера. В связи с этим такую технологию в большинстве случаев применяют по насыпным, пучинистым, круглогодично промерзающим либо подвижным грунтам, на участках с неравномерной сжимаемостью почвы. Рекомендуется также устраивать плитный фундамент на грунте с повышенным содержанием глины.

С помощью такого основания организуется надежная защита от напора грунтовых вод, находящихся близко к поверхности земли, но в данном случае требуется устройство дополнительной дренажной системы и гидроизолирующего слоя. Кроме того, при закладке коммуникаций в плитный фундамент от строителей потребуется особое внимание.

Технологию строительства такого основания рекомендуется использовать для возведения малоэтажных объектов из камня, каркасных зданий, под деревянные дома. Если объект имеет сложную планировку, то в залитой фундаментной плите предусматривается устройство деформационных швов. В конечном итоге каждая отдельно взятая часть объекта имеет под собой цельную часть плитной основы, что существенно понизит давление при движениях почвы, но и в таком случае все элементы плиты будут срабатывать, как единое целое.

С финансовой точки зрения фундамент из малозаглубленной плиты достаточно выгоден, так как есть возможность сэкономить не только на стройматериалах, но и на времени, необходимом для выполнения всех работ. Строительство такого плитного фундамента ведется быстро, он отличается простой конструкцией. Однако, если на плите мелкого заложения возводится неотапливаемый объект, то такой вариант фундамента рекомендуется теплоизолировать с помощью пенопласта.

Срок службы

Как известно из истории, эксплуатационный период такого типа фундаментного основания достаточно продолжительный, и примером тому являются пирамиды в Египте, возведенные в свое время на монолитных плитах. Иными словами, плитная основа объекта, соответствующая требованиям ГОСТа, по сроку службы превосходит большинство других вариантов.

К сожалению, универсальных оснований не существует, и на эксплуатационные сроки фундамента оказываю влияние определенные факторы. При строительстве обычного здания по почвенному составу, требующему устройства плитного фундамента, то для волнений причин не. Но если объект большой и сложный по конструкции, придется внимательно выполнять необходимые расчеты по предполагаемым нагрузкам.

Как правило, плитный фундамент на устраивается на участках, имеющих уклоны, либо под строительство зданий с тремя и более этажами.

Кстати, факт применения плитного фундамента на проблемном почвенном участке способен оказать сильное влияние на малейшие упущения в конструкции. При планировании следует учесть все особенности сезонных изменений почвы, чтобы основание прослужило длительный период.

Факт применения плитного фундамента

Материалы для строительства

Чтобы от «а» до «я» разобраться в устройстве плитного фундамента, необходимо знать, из каких материалов он устроен. Согласно требованиям руководства по проектированию плитных фундаментов, при строительстве такого основания используют:

  • высококачественную бетонную смесь;
  • металлическую арматуру;
  • разные материалы для устройства гидро- и теплоизоляции.

Для бетонирования выбирается смесь марки М300, в обязательном порядке принимается в расчет устойчивость к воздействию влаги и низким температурным режимам, особое значение уделяется коэффициенту подвижности.

Если уровень грунтовых вод максимально приближен к поверхности земли, рекомендуется применять сульфатостойкую бетонную смесь, представляющую собой большую редкость.

Арматурные прутья выбираются с диаметром 1.2 – 1.6 см, марка может быть любой, соединение в решетку выполняется вязальной проволокой. Если предполагается использовать сварку, то марка сальной арматуры должна соответствовать а500с или а240с.

Для гидроизоляции применяют битумно-полимерные составы, разрешается использование рулонных полиэтиленов, бентонитовых матов. Если устраивается незаглубленное или малозаглубленное основание, в качестве теплоизоляционного слоя применяются синтетические материалы, одним из примеров которых является пенополистирол экструдированный, как наиболее прочный и долговечный утеплитель.

Для гидроизоляции применяют битумно-полимерные составы

Особое внимание утеплению уделяется в случае, если технологией предусмотрено, что теплая плита фундамента одновременно является полом помещения, находящегося на одном уровне с цоколем.

Технология строительства

Как только завершен этап подготовки, приступают к устройству фундаментной основы. Пошаговая инструкция выполнения работ выглядит следующим образом.

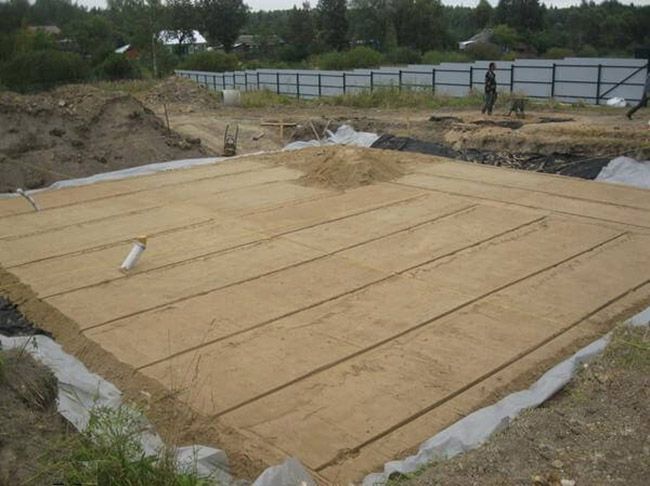

Обустройство подушки

Дно котлована застилается геотекстилем. На этом этапе экономить не следует, так как материал не позволит песку смешиваться с почвой, исключит его вымывание и заиливание. Гидроизоляционный материал должен заходить на котлованные края, нахлесты полос выполняются в 30 – 50 см.

Формируется песчаная подушка. Насыпается первый слой высотой 10 – 12 см, слегка увлажняется и тщательно трамбуется виброплитой. Работы ведутся до тех пор, пока высота песчаного слоя не достигнет 30 см. Особое внимание уделяется контролю за правильностью горизонтального уровня, для чего рекомендуется установить систему маяков.

Чтобы песчаная подушка получилась качественной, песок не должен содержать глину и подаваться в котлован равномерно, исключая выгрузку самосвалами.

Качество песчаной подушки

Пирог фундаментной плиты продолжает слой из щебня или гравия. Как и в первом случае, материал равномерно распределяется по песчаной подушке, высота его слоя не должна превышать 10 – 15 см. Благодаря такой подсыпке полностью исключается каппилярное всасывание воды из почвы. Слой выравнивается горизонтально и трамбуется, чтобы поверхность своей прочностью напоминала асфальт.

Опалубка

Для заливки фундамента необходимо установить опалубочную конструкцию, чтобы бетонный раствор не растекся по поверхности, а сформировал необходимый нам монолит. Для устройства опалубки разрешается использовать доски, фанерный материал фибролит. Опалубочные щиты выставляются в соответствии со схемой плитного фундамента. Алгоритм действий следующий:

  • на угловых участках вбиваются арматурные прутья, своей высотой превышающие опалубку. Для облегчения задачи по формированию ровной плитной поверхности, высота опалубочных щитов должна соответствовать проектной высоте основания;
  • установленные щиты укрепляются, чтобы конструкция получила необходимую жесткость и смогла выдержать давление бетонной смеси. Для этого выставляются опорные столбики и подкосы;
  • выполняется устройство подбетонки, чтобы выровнять поверхность будущего основания и подготовиться к устройству теплоизоляционного слоя. Подбетонка представляет собой стяжку, толщина которой варьируется в пределах 5 – 7 см. Для подбетонка под фундаментную плиту используется марка бетона М100;

Выполнение устройства подбетонки

  • залитая бетонная смесь должна высохнуть и набрать необходимую прочность, после чего разрешается уложить основной гидроизоляционный слой, защищающий фундамент от воздействия влаги.

Опалубочные щиты с внутренней стороны тоже следует укрыть гидроизоляционным материалом. Для этого можно использовать обычный рубероид.

Армирование

Рассмотрим, как своими руками делать армирование. В первую очередь формируется решетка. Для этого металлические прутья укладываются с определенным шагом. Помните, что стальные каркасы не должны соприкасаться с поверхностью утеплительного или гидроизоляционного слоя, поэтому придется предусмотреть установку поддерживающих элементов. Их роль выполнят полимерные подставки высотой в 3 – 5 см.

Как только первый арматурный ряд уложен, приступаем к устройству второго – перпендикулярного, чтобы сформировать ячейки. Для вязки решетки используем мягкую проволоку. Если предполагается усиленная нагрузка в определенных местах, здесь размер ячеек сетки можно уменьшить, уложив дополнительные стальные прутья.

Закончив с первым ярусом каркаса, по П-образным хомутам из арматуры устраивается второй каркасный ряд – верхний.

Бетонирование

Рабочий этап на первый взгляд выглядит простым, но является довольно ответственным. В первую очередь вам придется соблюдать несколько основных правил:

  • выполнить бетонирование за один раз;
  • использовать бетонную смесь необходимого качества;
  • тщательно уплотнить раствор, чтобы удалить из него воздух.

Такой способ заливки гарантирует получение прочной фундаментной плиты нужных размеров, не содержащей швов. Работы лучше всего начинать с утра. Под заливку фундамента для одноэтажного дома или иного небольшого сооружения, бетонный раствор разрешается готовить самостоятельно, а вот для больших площадей рекомендуется приобретать готовый раствор с доставкой на строительную площадку.

Чтобы знать, сколько бетона потребуется, необходимо уточнить по смете размеры фундаментной плиты и перемножить все величины.

Размеры фундаментной плиты

Если бетон готовите своими руками, то пошагово дальнейшие действия выглядят следующим образом:

  • в опалубку подается бетонный раствор и распределяется по всей площади. При этом необходимо следить. Чтобы угловые участки были заполнен полностью;
  • смесь тщательно уплотняется с помощью глубинного вибратора;
  • уплотнив массу, необходимо выровнять поверхность, ориентируясь на верхние края опалубочных щитов. Если не знаете, как правильно делать такую работу, то воспользуйтесь виброрейкой.

Как залить бетон, мы узнали. Теперь разберемся, что предпринять, чтобы сохранить его качественные характеристики. Для этого монолит укрывается полиэтиленом, который можно убрать через сутки.

На застывание потребуется до двух недель, еще столько же времени бетону понадобится, чтобы набрать необходимую прочность. В первые семь дней поверхность плиты рекомендуется увлажнять, чтобы не образовывались трещины.

Опалубку разрешается демонтировать через полторы – две недели.

Иногда строителями заливается «пионерная плита». Что это такое? Это основа, на которую перераспределяется нагрузочное воздействие от ограждающих конструкций котлована через подкосы. Это позволяет выполнять экскавацию берм и закончить устройство плитного фундамента полностью.

Характеристики фундаментной конструкции

Достоинства и недостатки

Плитное основание отличается своими преимуществами:

  • длительный эксплуатационный период и показатель надежности. Армированный железобетон всей площадью опирается на почву. Если расчеты его обустройства выполнены правильно, и все технологические особенности заливки соблюдены, то основанию не страшны сезонные пучения грунта;
  • универсальность. Такой фундамент можно заливать на любых почвенных участках;
  • поверхность фундамента превышает точку промерзания грунта. Технологически предусмотрена подушка из песка и щебня, служащая опорой для фундаментной плиты. Это значит, что грунт почти не влияет на железобетонное основание;
  • хорошая прочность и способность распределять нагрузочные усилия. Арматурный каркас удерживает бетонный монолит, не позволяя ему деформироваться;
  • на плитном фундаменте можно устраивать пол без черновой основы;
  • простота обустройства фундаментной плиты. Объемы работ большие, но если все необходимое подготовлено заранее, то залить основание вполне возможно самостоятельно;
  • такой фундамент используется под строительство любого сооружения;
  • тип основания плавающий, так что все проблемные вопросы с грунтом можно нивелировать.

При нарушении технологии строительства любое из достоинств плитного фундамента обернется его недостатком.

Высокая себестоимость скандинавской плиты фундамента

К сожалению, фундамент имеет и определенные недостатки:

  • высокая себестоимость скандинавской плиты фундамента. Правда, для удешевления строительных работ заливают ребристую плиту. Она бывает двух видов – с ребрами жесткости вниз и с ребрами жесткости вверх;
  • не рекомендуется использование на участках, имеющих уклоны;
  • возникают сложности при создании подвала. В этом случае преимущество имеет ленточный фундамент, на который выполняется укладка плит, выполняющих функцию потолка подвального помещения;
  • в зимний период строительные работы запрещены. В противном случае потребуются дополнительные расходы, связанные с прогреванием застывающего бетона;
  • перед бетонированием плитного фундамента придется продумать вопрос с укладкой коммуникационных линий. Для этого в фундаментной плите заблаговременно устраивается приямок.

Небольшое по объему сооружение

Заключение

Зная достоинства и недостатки плитного фундамента, можно решать необходимость его устройства под свой объект. Если предстоит возвести небольшое по объему сооружение, можно приобрести готовые плиты фп 1 для обустройства фундаментной основы.

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см. Так выглядит в разрезе русский плитный фундамент

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



Песок насыпан, его надо пролить и утрамбовать

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная - обмазочная и рулонная

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Плитный фундамент своими руками: пошаговая инструкция

Использование в качестве фундаментной системы здания плитной формы, на первый взгляд, кажется очевидным и простым решением проблемы устойчивости коробки дома на непредсказуемых плывунах и пучинистых глинах. Настолько простым, что есть огромное искушение сделать плитный фундамент своими руками, по своему усмотрению. Если вникнуть в причины, по которым одни плитные фундаменты способны стоять десятки лет, а другие раскалываются в первую же зиму, вполне реально построить своими руками простенький и недорогой вариант плиты.

Можно даже сэкономить на услугах проектировщика, но если вас интересует результат, а не процесс, все же лучше иметь на руках грамотный проект фундамента, за который уплачены нормальные деньги.

Бюджетный вариант плитного фундамента, на что обратить внимание

Понятно, что на сложном рельефе с непонятным составом грунта высокое качество плитного фундамента получить сложно, особенно, если грунтовая вода близко к поверхности. В этом случае рисковать браться за работу своими руками, может быть,и нет смысла, лучше все же получить грамотный проект, с привязкой на местности, и одного дельного практика. Если в слое грунта на глубине в 100-120 см воды нет, можно рассчитывать на собственные руки и голову. Но обязательно нужен практический опыт, хорошо, если имеются материалы со стройки, реальные карты работ и пошаговая инструкция. В процессе обустройства монолитного фундамента своими руками пошаговые фото хорошо помогут сориентироваться даже в самых простых операциях, как пайка пленки или выкладка арматуры.

Технологическую карту процесса построения плитного варианта фундамента можно привести в нескольких строчках:

  • Роем котлован под фундамент, с десяток контрольных шурфов, чтобы убедиться в правильности оценки грунтовой обстановки и воды, максимально выравниваем площадку под будущий массив;
  • Укладка на дно котлована подушки, установка опалубки, монтаж гидроизоляции и коммуникаций, сборка арматурного каркаса фундамента;
  • Заливка плитной основы бетоном, уплотнение слоя вибраторами, покрытие отливки пленкой на период первых 5 дней схватывания;
  • Поле удаления опалубки окончательное оформление гидроизоляции плитного фундамента и заделка отмостки.

Строим плитный фундамент на простом грунте

Сразу стоит оговориться, что фундамент монолитная плита не является универсальным решением проблемы пучинистого слоя грунта. Но его использование позволяет значительно уменьшить риск расколоть основу фундамента и коробку здания, благодаря особенностям устройства плитной системы:

  1. Во-первых, прочность и устойчивость фундамента практически не зависит от того, какой толщины бетон в плитной конструкции;
  2. Во-вторых, неправильно уложенная и связанная своими руками арматура может вообще не воспринимать изгибающие усилия и не выравнивать напряжения на плитном фундаменте. Именно этот вид нагрузки становится основной причиной разрушения основания и стен здания;
  3. В третьих, как и в большинстве других конструкций фундаментов, устойчивость и долговечность зависит на 50% от того, насколько эффективно вы своими руками выполнили дренаж и утепление отмостки.

Важно! Пока нагрузки на тело плитного фундамента распределены равномерно, даже в условиях подтопления плита будет стоять прочно, как броненосец. Стоит любую из частей плитной основы вывесить на точечной опоре, даже при наличии арматуры плита даст трещину, невидимую глазу. Мороз и слой капиллярной влаги «разрежут» бетонное тело фундамента, как ножом.

Поэтому все, что делается своими руками на плитном фундаменте, должно быть направлено на обеспечение выравнивания нагрузок. Пошаговой инструкции в этом вопросе быть просто не может, поэтому многие вопросы, особенно при укладке слоя щебенки и арматуры, решаются из практического опыта.

Разметка и нарезка пятна фундамента

Перед разметкой и отбивкой контура будущей монолитной плиты фундамента на колышках потребуется соорудить своими руками временный ориентир на плане участка с помощью обычного песка. На практике обычно берут увеличенный в ширину на метр-полтора силуэт подошвы основы плитной системы и рисуют линии, отсыпая струей сухой песок из рук. После снятия поверхностного слоя обозначаем точные линии контура будущего фундамента.

Поверхность под плитный фундамент необходимо тщательно спланировать по горизонту. Если размер плитного пятна небольшой, то подрезать и подчисть слой грунта можно небольшим трактором, и далее начисто подчистить своими руками, ориентируясь по данным нивелира. Для плитных фундаментов больших объемов более рационально использовать бульдозер, чем копаться своими руками, лопатой много не сделаешь.

На следующем этапе, не откладывая дело в длинный ящик, необходимо своими руками выкопать траншею на глубину не менее 60-80 см, трубу вывести в дренажный сток за пределами участка. Теперь можно приступать к уплотнению без риска просачивания грунтовых вод. Уплотнение грунта, как и планирование участка, лучше выполнять катком или аналогичной техникой, даже обычной мототрамбовкой достичь нормального уплотнения на 10-15 см довольно сложно. Если грунт избыточно влажный, своими руками отсыпаем тонкий слой мелкого гравия и втрамбовываем его в слой почвы, пока поверхность пятна под плитный бетон станет настолько плотной, что на слое отсыпки не остаются следы от обуви на высоких каблуках.

Укладка слоев из гравия и песка, пошаговая инструкция

На утрамбованный грунт выкладываем слой геотекстиля, можно дорожного варианта или более плотного, под 150-200 г/м2. Полотна выкладываем на поверхность с перехлестом на стыках до 20 см. Чтобы уложенное полотно не смещалось при рассыпке песка, на стыках пришпиливаем геотекстиль скобами степлера. Для подушки фундамента потребуется отсыпать слой не менее 200-250 мм толщиной. Чтобы не рвать уложенную ткань, выложим в центре котлована дорожку из досок. Песок используем гравийный, очень крупный и хорошо промытый водичкой. По мере укладки в основание плитного фундамента выравниваем слой и трамбуем его. Окончательное уплотнение слоя производится вибромашинкой после выведения плоскости слоя по горизонту.

Аналогичным способом отсыпаем гравий слоем не менее 10-12 см. Первый слой в виде мелкой 4-20 фракции, далее сыпем щебень крупнее, размером в 20-40 мм.

Укладка гидроизоляции,установка опалубки и арматуры под плитную основу

Гидроизолирующий слой защищает плитный фундамент от капиллярной воды и одновременно служит барьером для удержания бетонной смеси, залитой в опалубку. Поэтому раскатываем полотнища стеклорубероида или аналогичного рулонного материала с перехлестом в 10 см и обязательно проклеиваем швы слоем битумной мастики. Если этого не сделать,слой «цементного молочка» может приподнять края полотен, в результате чего образуются многочисленные щели, через которые вода беспрепятственно проникнет к бетону. Для периферийных участков плитного фундамента это будет означать медленное разрушение с каждым морозом.

Далее собираем из заготовленных щитов простую и доступную конструкцию опалубки. Углы можно усилить набивкой горизонтальных распорок, края гидроизоляции аккуратно выпускаем на стены, чтобы потом закрепить их на стенах плитного основания.

Армирование плитного фундамента выполняется по стандартной схеме, в два слоя сетки, полученной перевязкой арматуры проволокой. Для армирования берем пруток 10-12 мм, окно сетки не более 20-25 см. Если грунт очень слабый, в дополнение к выполненному армированию укладываем по периметру слой из четырех прутков, разнесенных с шагом 30-35 мм, как на видео:

Таким образом, любые осадки краев плитного фундамента до момента его окончательного затвердевания будут подстрахованы дополнительным армированием. В среднем на один плитный фундамент уходит не менее двух тонн арматуры.

Важно! Слой бетона от нижней и верхней поверхности плиты до заложенной в тело фундамента арматуры должно составлять не более 4-5 см.

Как заливается плита своими руками

Для тонкой плиты в 200-250 мм лучше использовать высокопрочные марки бетона В25- В30. Покупая пару-тройку миксеров раствора, лучше не рисковать, а приобретать материал под плитный фундамент непосредственно на заводе или конторе, где его готовят на потоке. Перед заливкой устанавливаем доски и разливной желоб. Проще работать двумя парами– одна регулирует подачу бетона на желоб, вторая пара раскидывает льющуюся смесь слоями в нужный сектор опалубки плитной отливки.

Если исходить из того, что купленный бетон будет в лучшем случае марки М200, толщину плиты увеличивать не стоит, лучше использовать пластифицирующие добавки, останавливающие расслоение смеси. В этом случае недостаток прочности бетона плитного фундамента будет компенсирован лучшим сцеплением материала с арматурой,потерь несущей способности плитной основы быть не должно.

Заключение

Снять опалубку с плитной отливки можно будет не ранее, чем через две недели, если стоит жаркая влажная погода, то через 10 дней. Даже если между стенками опалубки и бетоном образовались щели, снимать дерево нельзя, так как еще продолжаются процессы осадки слоев грунта под давлением плитной фундаментной системы. При правильном подборе характеристик расчетная 80-ти процентная прочность плитного фундамента наступит через 20-25 дней.

Плитный фундамент своими руками — пошаговая инструкция

Монолитная плита или плитный фундамент – это фундаментальное основание, которое в отличие от ленточного обладает упрощенной технологией монтажа и используется для «сложного» грунта. Такая опора намного надежнее, служит дольше и подходит для любых типов построек (блочные, деревянные, кирпичные дома, одноэтажные и многоэтажные постройки, бани, сараи и многое другое).

Плитный фундамент для загородного дома

Главный плюс плитного фундамента заключается в том, что его без труда может возвести человек, не обладающий большим опытом в строительных работах. Помимо этого постройки такого типа обладают и другими преимуществами.

Плюсы и минусы плитного фундамента

По большому счету такое основание является усовершенствованным вариантом ленточного фундамента, обладающим повышенной несущей способностью. Плитный мелкозаглубленный монолит выгодно отличается следующими достоинствами:

  • Подходит для участков, где почва отличается повышенной пучинистостью. Если грунт подвижный, то укладка ленточного фундамента невозможна. В свою очередь плитный фундамент на пучинистых грунтах, в моменты промерзания и отмерзания почвы, будет подниматься и опускаться равномерно, не разрушаясь при этом.
  • Оказывает пониженное давление на грунт.
  • Не подвержен деформациям и усадке.
  • Требует минимальных усилий и земельных работ при подготовке основания (для подготовки котлована потребуется снять совсем тонкий слой грунта).

Помимо этого, монолитный плитный фундамент можно использовать как готовый пол, в основание можно сразу интегрировать систему обогрева.

Структура монолитной плиты

Однако, существуют у плитного фундамента как плюсы, так и минусы. К последним относится высокая стоимость строительных материалов, которые потребуются для такого сооружения. Однако, учитывая, что при закладке монолитного основания вы получаете два в одном (фундамент и пол), то суммы будут не так сильно разниться.

При грамотном расчете плитного основания и правильной укладке слоев «пирога» вы построите дом, на любой почве.

Устройство монолитной плиты

Как и при укладке любых монолитных конструкций, устройство плитного фундамента подразумевает определенную последовательность слоев бетонного «пирога»:

  1. Песчано-гравийная подложка – 15-20 см песка позволяет выровнять «непослушный» грунт, а 15-20 см гравия станут хорошей дренажной системой.
  2. Геотекстиль (некоторые укладывают его перед песчаным основанием).
  3. Бетонная «подготовка» толщиной порядка 5-10 см. Этот слой представляет собой жесткое основание, которое потребуется для гидроизоляции.
  4. Рулонный гидроизолирующий материал (лучше отдать предпочтение материалам на стекловолоконной основе).
  5. Теплоизоляция толщиной около 15-30 см. Утеплитель (лучше всего подойдет пенополистирол) снизит силу пучения и сделает фундамент не таким холодным.
  6. Армопояс состоящий из двух арматурных сеток с ячейками размером 20 х 20 (диаметр стержней 12-16 мм).
  7. Бетонная стяжка толщиной 20-50 см и система теплых полов (если предполагается).

Последовательность укладки слоев фундамента

Чтобы залить плитный фундамент своими руками, необходимо произвести правильные расчеты.

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Расчет фундамента

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

  • ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
  • СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
  • СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
  • ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

  • Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
  • С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
  • Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Разметка плитного фундамента

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

  1. Если земля очень плотная, то оптимальной будет глубина 50 см.
  2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

  1. На дно котлована засыпьте промытый песок без примесей.
  2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.

Укладка песчаной подушки

  1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
  2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
  3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

  1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
  2. Для конструкции используйте доски на 50 мм.
  3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
  4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
  5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Опалубка для ленточного фундамента

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

  1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
  2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
  3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

Армирование плитного фундамента

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

В заключении

Благодаря этим рекомендациям вы сможете самостоятельно уложить плитный фундамент на склоне или на «сложной» земле. Однако, стоит учитывать то, что существует масса вариантов укладки таких основ. Например, некоторые отдают предпочтение свайно-плитным фундаментам.

Как сделать Плитный фундамент? Пошаговая инструкция своими руками +Видео

плитный-фундаментПлитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

  1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом, вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
  2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
  3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
  4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

  1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
  2. Если вы вдруг захотите перенести  каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай, которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

основание-под-плитный-фундаментЗасыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции, в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол). Следует знать , что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

плитный-фундамент-пошагово
3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента. опалубка-плитного-фундамента

Доски опалубки также покрывают гидроизоляцией.
4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

ячейки-плитного-фундаментаПодготовка каркаса перед заливкой бетона

5. Когда арматурный каркас установлен – заливаем бетонную смесь. Для монолитного плитного фундамента потребуется достаточного большое количество бетонной смеси.

Если залить плиту в один прием не получилось отложить заливку второго слоя можно на срок не более 12 часов, в противном случае фундамент может получиться не таким прочным, как хотелось бы.

заливка-фундамента-своими-рукамиЗаливаем плитный фундамент своими руками

Существует еще один вариант возведения плитного фундамента, когда по всему примеру опалубки помещаются готовые железобетонные плиты, которые заливаются бетонной стяжкой. Однако такой вариант фундамента будет уступать монолитному в прочности. К тому же для укладки тяжелых бетонных плит понадобится привлечение спецтехники, что вряд ли станет более экономически выгодно, чем устройство плитного фундамента монолитной конструкции.

плитный-фундамент-своими-руками
Как только бетон застывает и набирает прочность — фундамент под ваш будущий дом готов.

Добавить комментарий

Ваш адрес email не будет опубликован.
