Как перенести розетку своими руками в другое место?
В процессе эксплуатации электрических сетей промышленного и бытового назначения возникает необходимость создания новой точки подключения или перемещения уже существующей. В связи с тем, что данная процедура не требует каких либо сложных процедур ее вполне возможно осуществить самостоятельно. Но, прежде чем разобраться, как перенести розетку, следует изучить основные правила, предъявляемые к данной процедуре.
Требования согласно ПУЭ
Основные нормы в отношении электропроводки изложены в главе 2.1. ПУЭ. Отдельно следует обратить внимание, что все элементы электрической проводки должны располагаться в вертикальной или горизонтальной плоскости. Запрещено делать диагональное соединение или загибать ее по дуге для сокращения расстояния. По отношению к потолку, прокладка кабеля должна быть не ближе 200 мм, а к карнизу 100 мм. Касательно вертикальных проводников, их стоит удалять от углов, оконных и дверных проемов на расстояние не менее 100 мм.
Место установки новой розетки выполняется на расстоянии от 800 до 1000 мм согласно п.6.6.30 ПУЭ, в некоторый случаях допускается до 1,5 м. Также запрещено размещение розеток ближе 500 мм к отопительным радиаторам, металлическим трубам, газовым и электрическим плитам и другим металлическим конструкциям.
Все соединения силовых кабелей должны выполняться посредством специальных клеммных зажимов, запрещено обеспечивать контакт простыми скрутками. Для установки дополнительных ответвлений, соединение проводов необходимо осуществлять в распределительных коробках, запрещено замазывать место их соединения в стене.
При изменении мест расположения розеток и кабелей, необходимо вносить соответствующие изменения в схему электропроводки.
Причины переноса розетки
Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:
- Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
- Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
- По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.
Меры безопасности
Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.
В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля, и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.
В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание.
Основные способы переноса розеток
Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.
Укорачивание провода
Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

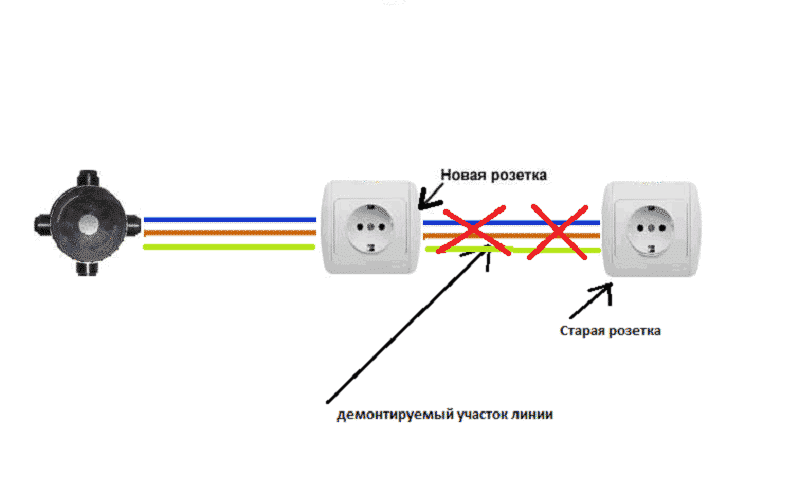

Рисунок 1: схема укорачивания проводаПосмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.
При этом выполните следующую последовательность манипуляций:
- Отключите напряжение в сети;
Рисунок 2: выключите автомат - Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;
- Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения; Рис. 3: разберите старую розетку
- Затем загните провод, для сверления отверстия под монтажную коробку;
- Заведите провод в новую коробку и вставьте ее в отверстие;
- Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;
- Сердцевину новой розетки подключите к проводам; Рис. 4: подключите розетку к проводам
- закройте ее декоративной крышкой.

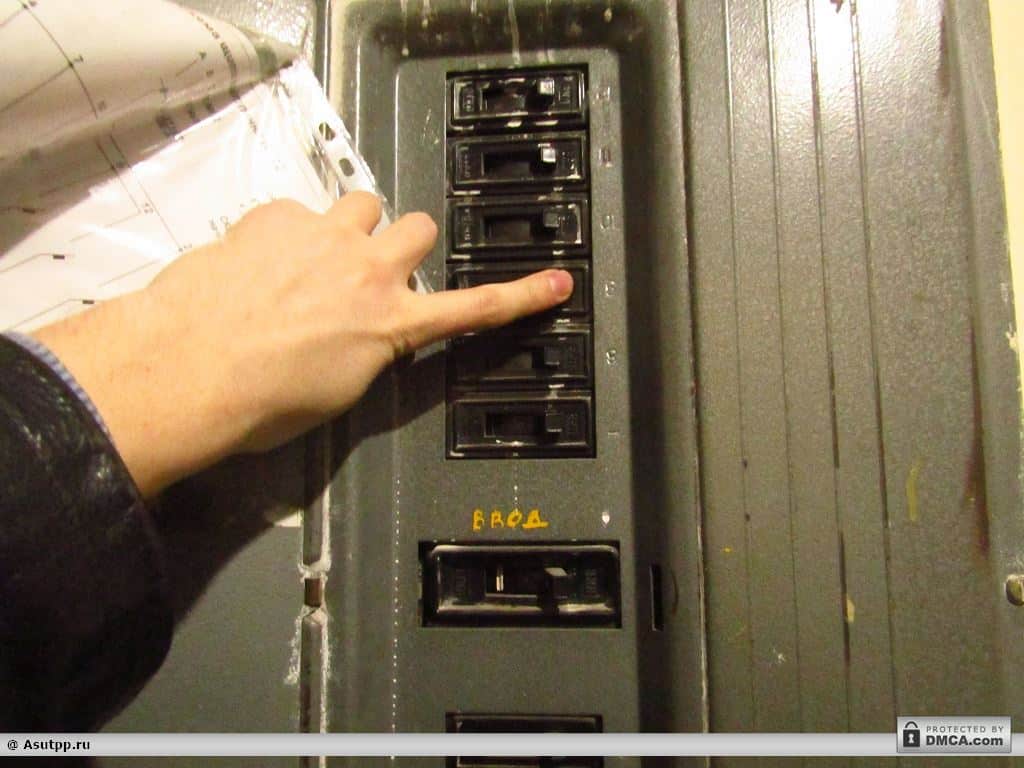

Рисунок 2: выключите автомат

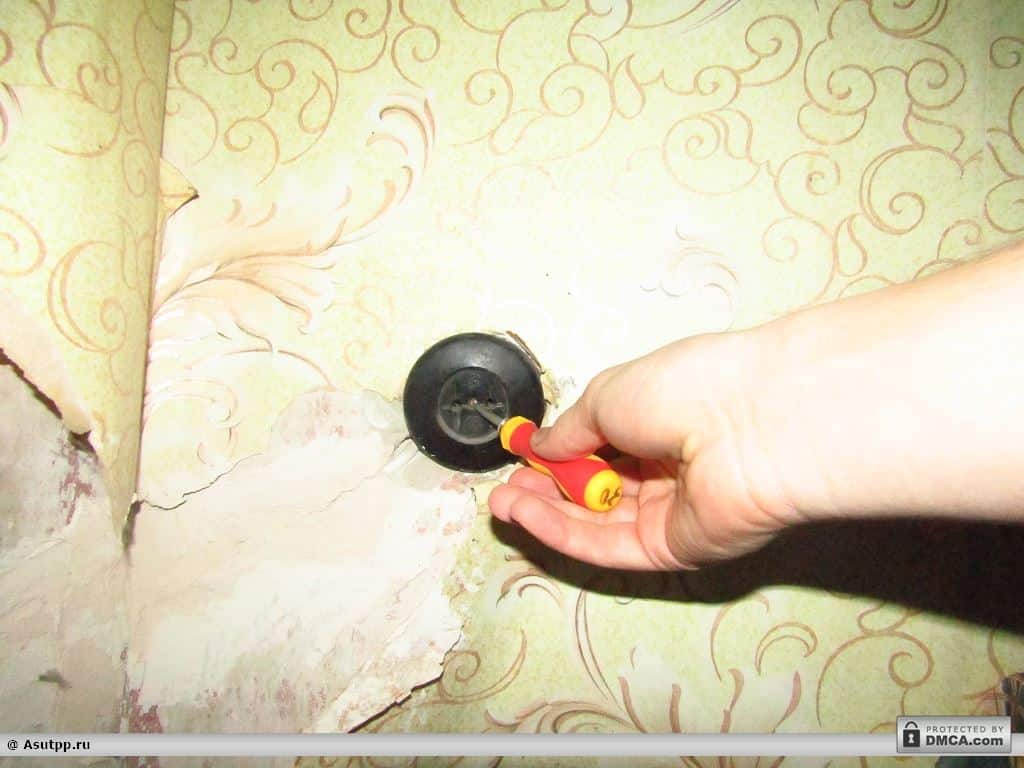

Рис. 3: разберите старую розетку

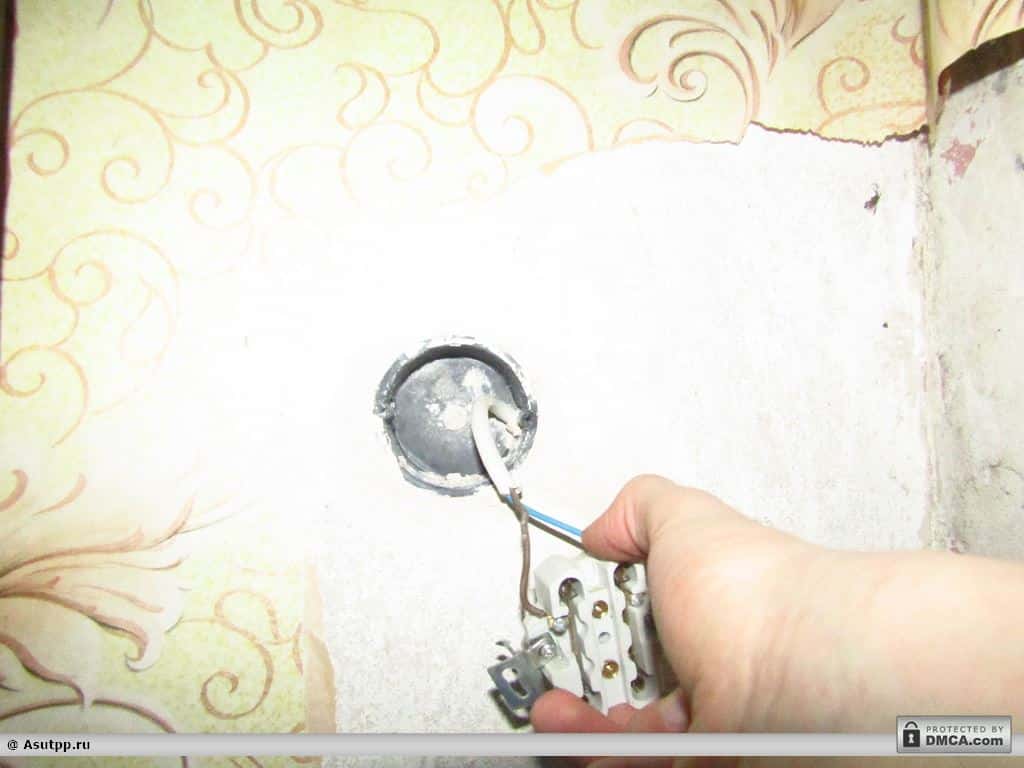

Рис. 4: подключите розетку к проводам

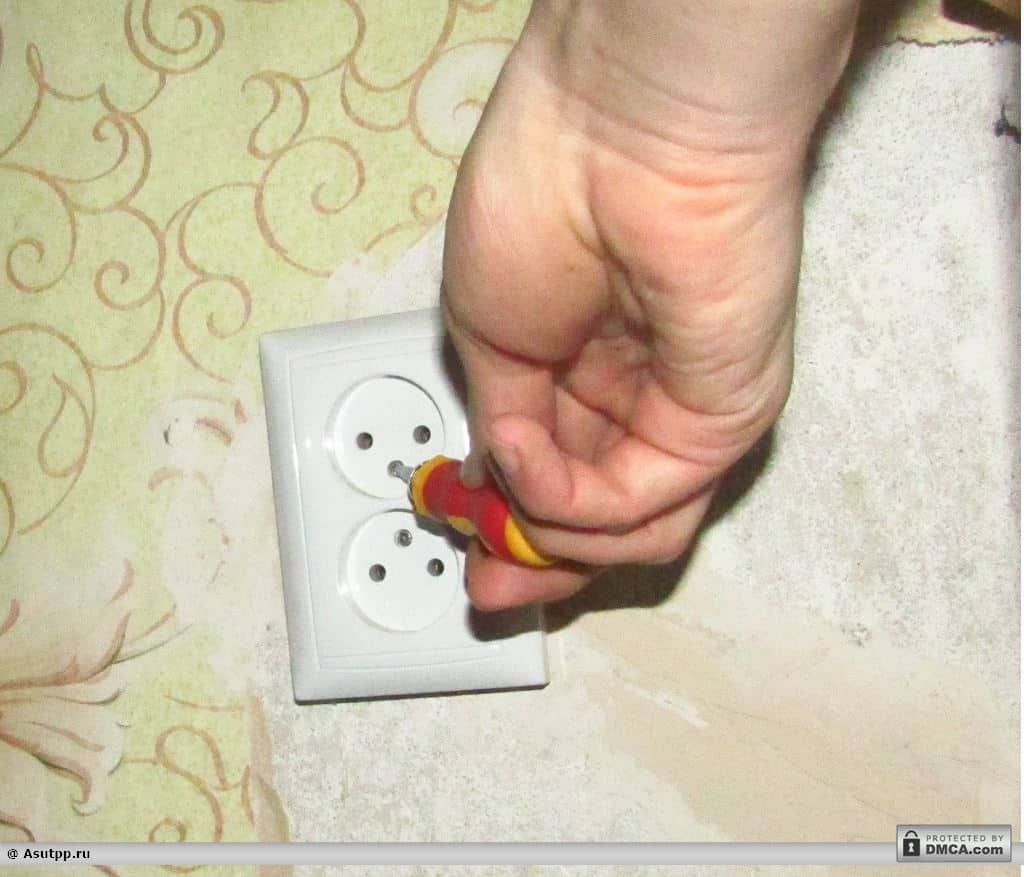

Рис. 5: закройте розетку декоративной крышкойТакой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.
Удлинение провода
Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

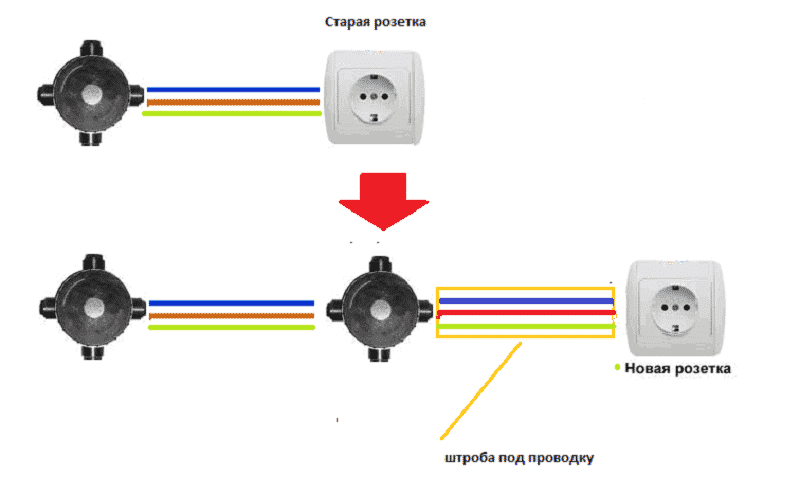

Рис. 6: Схема удлинения проводаПосмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения в ней проводов.
Последовательность манипуляций следующая:
- Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
- Высверлите штробу подрозетника;
- Отключите электрическую линию;
- Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод; Рис. 7: соединение проводов в коробке

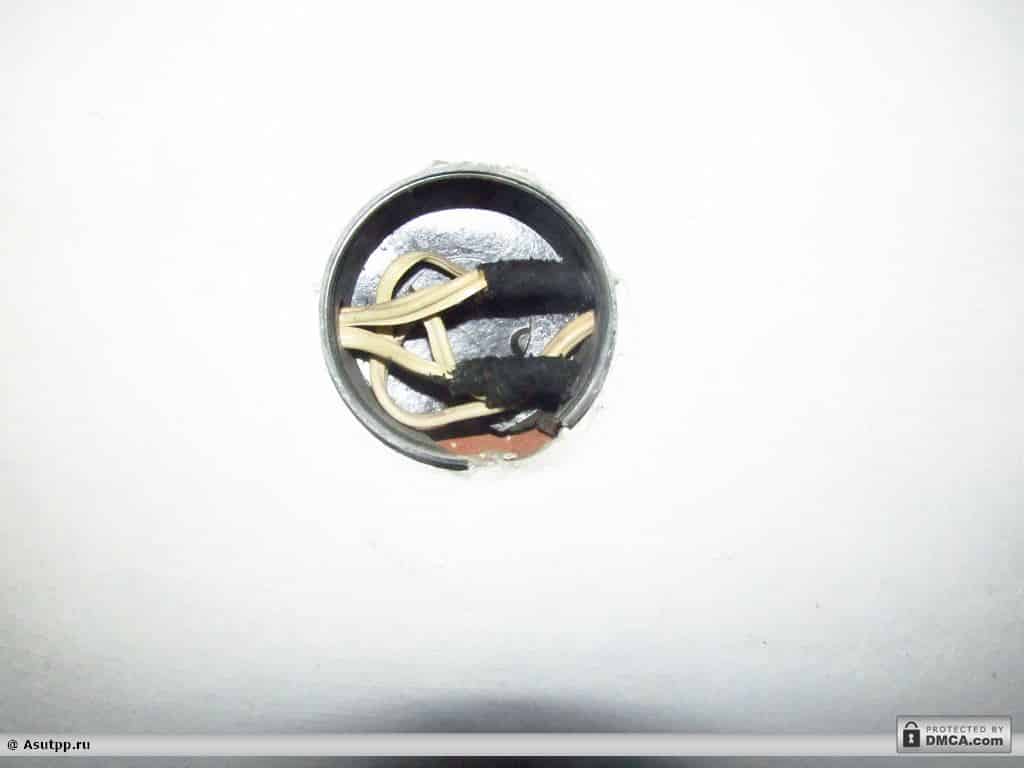

Рис. 7: соединение проводов в коробке- Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
- Установите новую коробку, в которую заведите провод;
- Соедините провода с новой розеткой и установите декоративную панель.
Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.
Соединение шлейфом
Существуют ситуации, когда подключение не предусматривает использование электрических устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

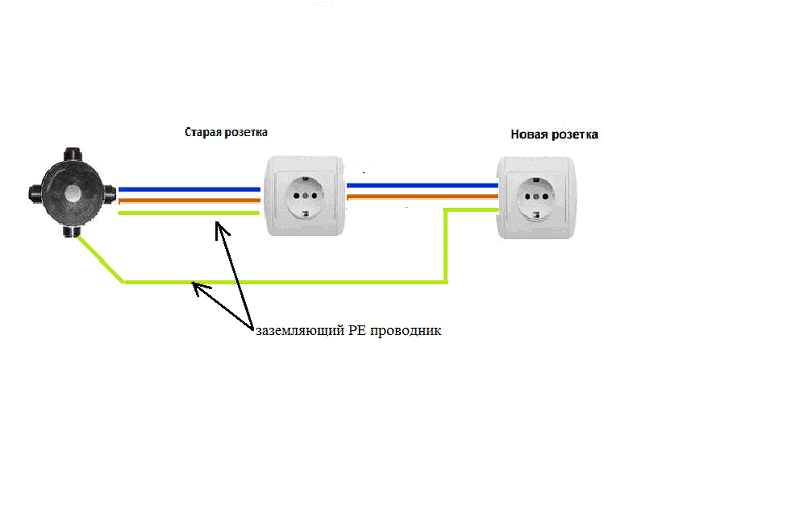

Рис. 8: Схема соединения шлейфомПосмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.
К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.
Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.
Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.
Прокладка новой линии
Прокладка новой линии осуществляется по такой схеме.
Рис. 9: прокладка новой линииПосмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

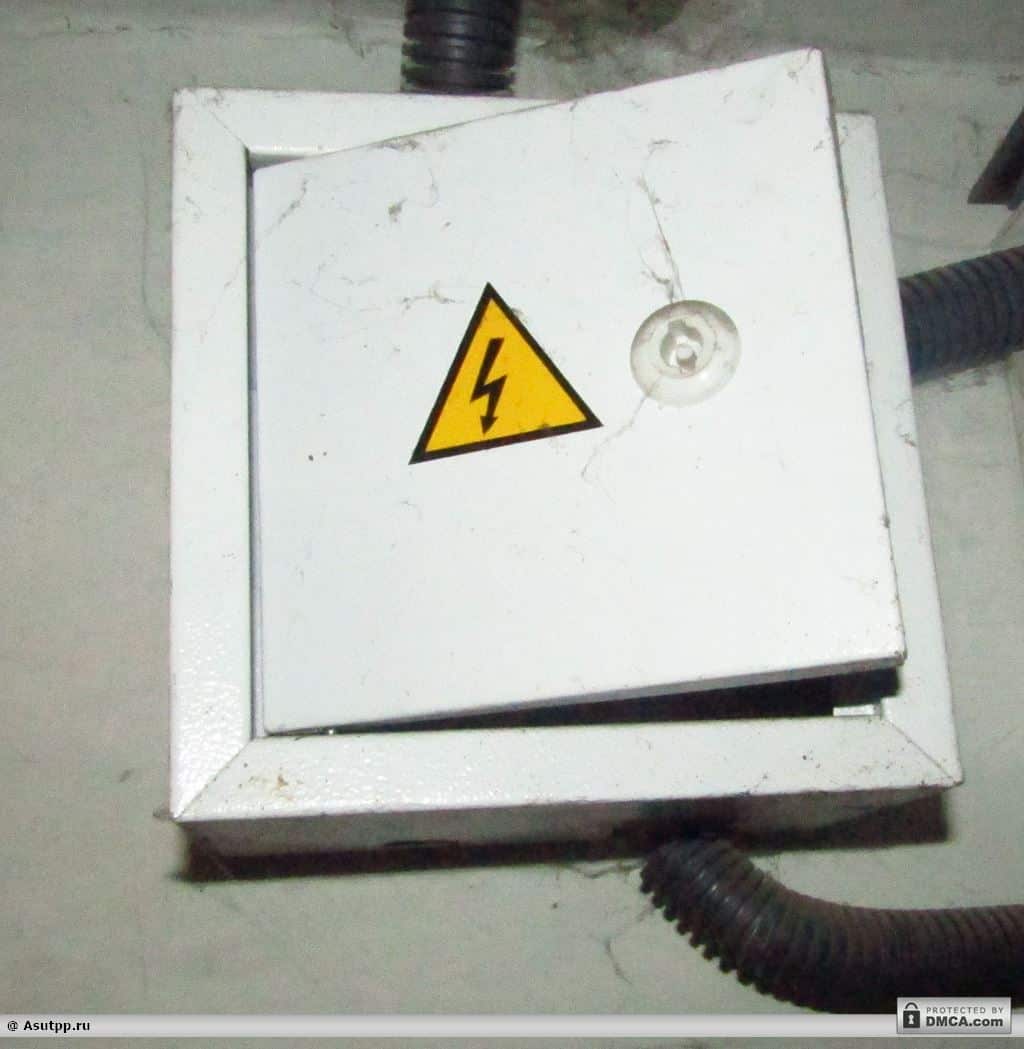

Рис. 10: распределительный щитЗатем выполните такую последовательность действий:
- Снимаете напряжение на вводе;
- Удаляете старую розетку и ведущие к ней провода;
- В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
- Установите подрозетник в отверстие:
- Подключите к проводам розетку и зафиксируйте ее в коробке; Рис. 11: установка розетки в коробку
- Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.

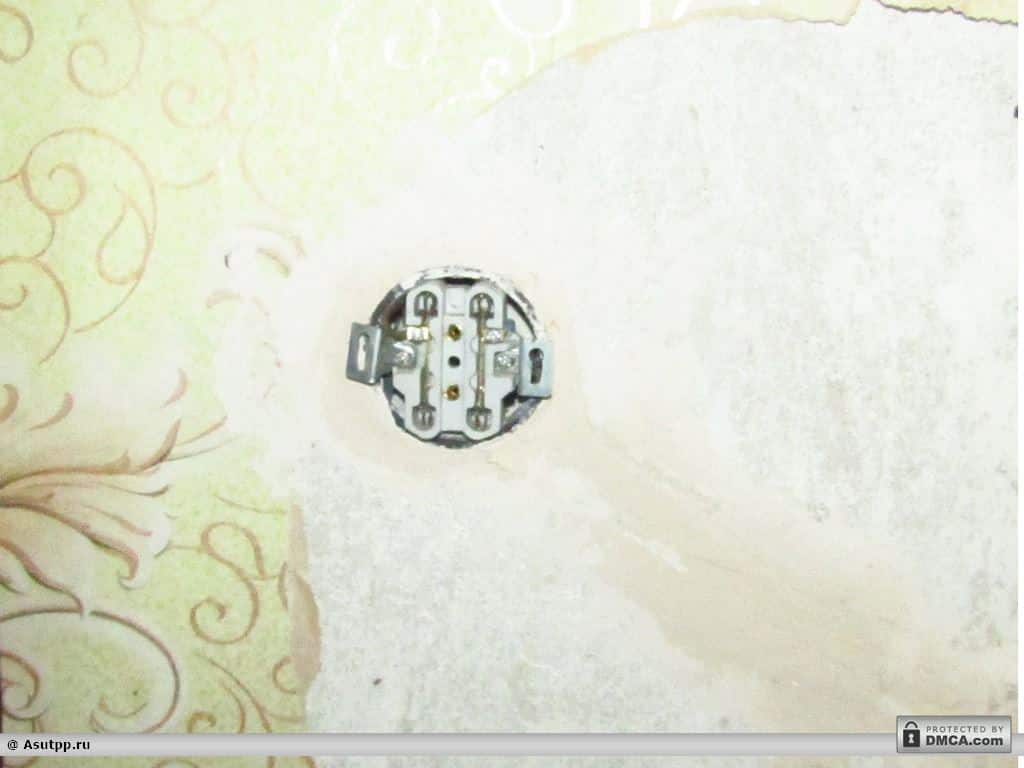

Рис. 11: установка розетки в коробкуК преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

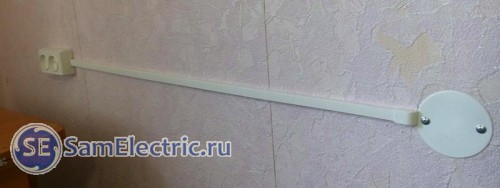

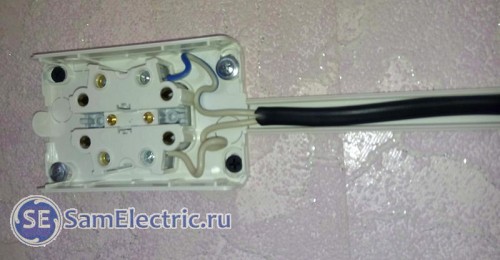

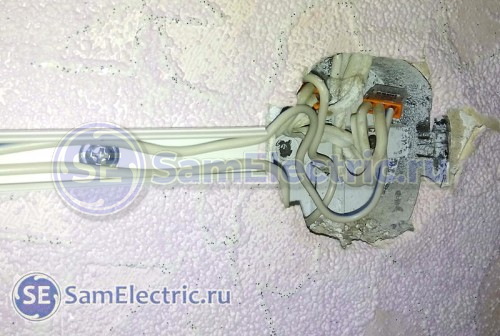

Наружная установка

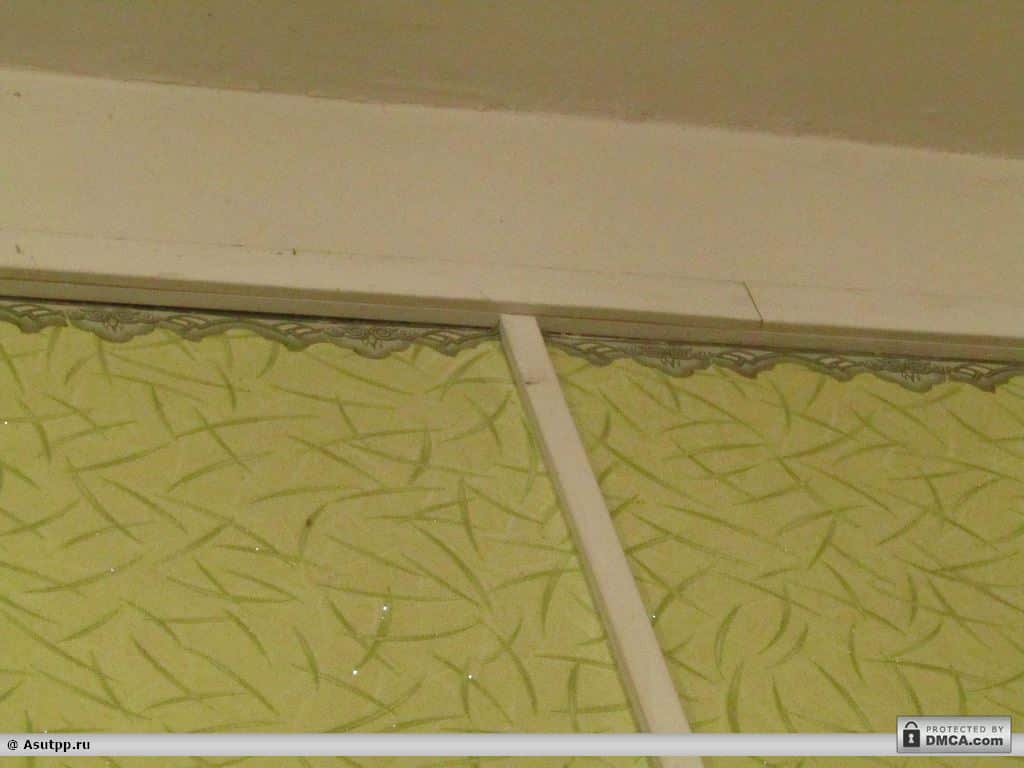

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.
Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.
Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.
Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.
Видео инструкции
Как перенести выключатель в доме своими руками и
По общепринятым нормативам выключатели света располагаются у входной двери комнаты, примерно на высоте плеч взрослого человека. Это делается для того, чтобы можно было, не заходя в тёмную комнату, ежесекундно натыкаясь на мебель и рискуя что-либо повредить, включить свет. С этой точки зрения такое расположение оптимально.
Тогда возникает вопрос, а зачем вообще переносить выключатели? Причин тут может быть несколько, попробуем рассмотреть наиболее типичные. Одновременно предложим альтернативные варианты. Дело в том, что их перенос, так же как и розеток – процесс трудоёмкий, грязный (связан со сверлением и пробивкой стен). Поэтому эти работы целесообразно проводить во время общего ремонта.
Зачем может понадобиться перенести выключатель?
Пример 1. В семье есть дети, которые не достают до штатного выключателя и нужно сделать так, чтобы и они могли включать свет. То есть опустить выключатель примерно на полметра – метр.
Пример 2. После расстановки мебели, выключатель оказался закрыт, к примеру, шкафом, и доступ к нему отсутствует.
Тут делать нечего, его нужно переносить.
Пример 3. Вам надоело, перед тем как лечь спать, вставать с кровати и идти к двери к выключателю, а потом в темноте возвращаться назад.
В этом случае вместо переноса можно рекомендовать установку местного освещения у кровати – бра, торшеры, на которых есть выключатель. До него можно будет дотянуться рукой. Если на бра нет выключателя, то в продаже имеются конструкции, устанавливаемые непосредственно на проводе «в разрыв цепи». Местное освещение даст возможность почитать перед сном и отключить свет, не вставая с кровати.
В этих случаях можно рекомендовать, оставив на месте штатный выключатель, смонтировать второй – в любом удобном месте. Дело в том, что в принципе на любой электроприбор можно поставить сколько угодно выключателей. Но монтировать провода к ним следует по определенным правилам.
2 типичные ошибки неопытных новичков
Внимание! Отдельные «умельцы» предлагают соединять выключатели последовательно или параллельно. Но что из этого получится:
- при последовательном монтаже свет загорится только тогда, когда все выключатели будут в положении «ВКЛ».
Это значит, что для управления освещением придется переключать оба коммутирующих устройства друг за другом и следить за положением клавиш на них. Скажем иначе — если раньше пользовались одной клавишей, то теперь работайте двумя последовательно (второй дополнительно).
- При параллельном соединении положение «Вкл» любого зажигает свет, а погасить его другим выключателем не получится. Но можно ошибиться, создав дополнительную цепь включения вторым. В этом случае придется также оперировать обоими устройствами для отключения света.
Типичные ошибки подключения ламп от двух выключателей демонстрируют схемы.
Параллельное соединение опытный электрик применяет только для монтажа розеток. Фазный провод L подводится поочередно к одним клеммам, а нулевой N — к другим. Проводник РЕ соединяет металлические детали корпусов таким же способом.
Внимание! Такие схемы публикуются специально для показа принципов работы устройств, а не монтажа. Хотя многие электрики упрощают себе работу и экономят на материалах таким способом.
По правилам все соединения проводов положено делать в клеммах распределительных коробок, подводя к ним шинами фазу, ноль и РЕ-проводник. В этом случае обрыв любого провода нарушит работу только одной розетки, а не всех сразу.
Монтаж трех розеток надо выполнять так.
Правильное подключение одного светильника к двум выключателям
Для такого случая надо использовать выключатели специальной конструкции. Их называют проходными. Они имеют три клеммы, в которых переключающий механизм подходящую фазу перекидывает на одну из двух отходящих цепочек.
Прокладка кабелей с подключением проводов в распределительной коробке и на клеммы выключателя является наиболее безопасным вариантом.
Проходной выключатель продается во многих магазинах, торгующих электрическими приборами. По внешнему виду он ничем не отличается от обычных моделей.
Внимание! Отдельные мастера могут установить обычную двухклавишную конструкцию.
У них используется четыре клеммы. Две из них, расположенные рядом, объединяют перемычкой и подают на них фазу. К оставшимся контактам подключают отходящие цепочки.
На первый взгляд, это кажется приемлемым вариантом. Но в действительности возникнут трудности: при включении обеих клавиш напряжение будет подано на все отходящие цепочки — алгоритм схемы нарушится.
А работает она так.
И в заключение несколько правил — советов, которые помогут вам сделать работу оптимально:
- Имейте в виду, что электромонтажные работы дома целесообразно проводить комплексно и силами специалистов. Если у вас старая схема электроснабжения с алюминиевыми проводами, нет контура заземления, то ради безопасности есть смысл полностью заменить электропроводку. Тем более что в последнее время энерговооружённость нашего домашнего хозяйства значительно возросла и проводка, рассчитанная на 5 ампер тока, уже не соответствует требованиям.
- Если же вы всё-таки решились на частичную переделку, то все соединения осуществляйте без лишних скруток и коммутаций. Например, перенося розетку, нужно подключать её целым проводом к распределительной коробке, а не соединять с проводкой старой розетки.
- Соблюдайте правила безопасности:
- отключайте электропитание перед работой;
- проверяйте отсутствие напряжения на рабочем месте;
- принимайте меры, препятствующие его несанкционированной подаче другими людьми.
Как перенести розетку или выключатель своими руками?
В последнее время очень часто подобные вопросы встречаю на форуме и слышу от своих коллег, которые делают ремонт. В этой статье подробно расскажу, как перенести либо добавить новую розетку или выключатель и поделюсь своим личным опытом.
Электропроводка может быть открытой, например в ПВХ коробах, ПВХ трубах либо скрытой под штукатуркой. В наших квартирах и домах все кабели прокладывают скрыто под штукатуркой и в пустотах плит перекрытия.
Розетки и выключали устанавливают во время строительства дома. Но, при строительстве никто не учитывает, где у нас будет стоять мебель и сколько нам необходимо розеток. Да и выключатели раньше ставили очень высоко.
Технология переноса выключателей и розеток практически ничем не отличается.
Для переноса розетки, выключателя нам понадобится следующий инструмент:
1 Штроборез, перфоратор, коронка по бетону, уровень.
2 Инструмент для разделки кабелей.
Можно обойтись одним перфоратором, ножом и плоскогубцами
Для разделки кабелей я приобрел себе вот такой многофункциональный недорогой инструмент:
Инструмент для разделки проводов и кабелей
Все работы следует проводить во время ремонта, а не после того как поклеили обои.
Как установить дополнительную розетку?
В настоящее время я делаю ремонт в квартире и решил установить дополнительно розетку над рабочим столом.
Перед началом работ вам следует подготовить инструмент и закупить необходимые материалы.
Выбор кабеля. Если электропроводка в доме алюминиевая – покупаем алюминиевый кабель сечением 2,5-4мм2, если же медная – медный кабель 1,5-2,5мм2. В старых домах электропроводка двухпроводная, поэтому нет смысла переплачивать за 3-ю жилу кабеля. В моем случае расстояние между розетками 1,8м, электропроводка алюминиевая двухпроводная. Я купил АВВГп – 2×2,5 – 2м.
Выбор розетки. Если у вас нет заземляющего провода, то и розетку можно покупать без заземляющего контакта. Для установки розетки следует купить и монтажную коробку.
Порядок установки дополнительной розетки:
1 Размечаем на стене место установки монтажной коробки и штробу для прокладки кабеля.
Разметка штробы
2 Выполняем штробу и высверливаем отверстие для подрозетника. У меня коронки не было, поэтому все делал дрелью.
Штробление стены
3 Укладываем кабель в штробу. Я штробу делал шириной с кабель, поэтому он в ней хорошо держится и без дополнительного крепления.
Укладка кабеля в штробу
4 Берем штукатурную смесь, лучше взять на гипсовой основе и устанавливаем установочную коробку для розетки и заштукатуриваем штробу. Чтобы коробка совпадала с уровнем стены можно взять два ровных бруска и при помощи их вдавливать в стену подрозетник. Возможно, есть более совершенные способы, но у меня все получилось
Оштукотуривание
5 После высыхания штукатурки можно клеить обои и устанавливать розетки.
Установка розеток
Дополнительную розетку можно подключить и к ближайшей распределительной коробке. Такой вариант будет даже предпочтительнее. Однако, не всегда имеется такая возможность.
Как перенести розетку на более низкую отметку?
Предлагаю 2 варианта.
1 Демонтируем старую розетку и старый кабель до распределительной коробки либо ближайшей розетки, если они подключены «шлейфом». Далее по аналогии с установкой новой розетки прокладываем новый кабель без промежуточных контактных соединений.
2 На месте старой розетки делаем распределительную коробку, в которой делаем соединение нового кабеля со старым. Если старый подрозетник позволяет, то на верх можно прикрутить вот такую декоративную крышку:
Крышка для подрозетника (монтажной коробки)
Такую крышку я увидел в строительном магазине. Отвертия на крышке совпадают с отверстиями в подрозетнике. При необходимости вместо распределетельной коробки можно применить обычную монтажную коробку для установки розеток и выключателей совместно с такой крышкой. А для чего еще применяют такие крышки?
Как перенести розетку на более высокую отметку?
Это самый простой случай. Например, розетка у вас установлена на отм. 0,8м от уровня пола, а вы установили кондиционер и требуется розетку установить под потолком. Тогда необходимо демонтировать старый кабель до розетки, обрезать лишний, просверлить коронкой отверстие под новую монтажную коробку и установить розетку.
Перенос выключателей производят аналогично розеткам. Также советую посмотреть мою статью о переносе выключателя для детей своими руками.
Проектировщик должен уметь выполнять и электромонтажные работы… или хотя бы представлять порядок выполнения электромонтожа.
Подобным образом я буду устанавливать двойную розетку в кухне над столешницей. В таких случаях лучше использовать блок из двух одиночных розеток.
Хотя такая двойная розетка скрытой установки тоже сгодится
Двойная розетка
Советую почитать:
Инструкция, как перенести розетку в другое место
Многие новосёлы сталкиваются с проблемой переделки и переноса розеток в другое место. Эта маленькая, но необходимая электрическая деталь способна превратить радость от пользования электроприборами в нервотрёпку и беспорядок в доме, поскольку старая схема точек подключения бытовой техники нуждается в своевременной корректировке.
Краткое содержимое статьи:
На заметку – ювелирный монтаж розетки
Существует отработанный алгоритм для самостоятельного монтажа. Изучив его, каждый человек сумеет научиться тому, как правильно и безопасно можно перенести розетку в удобное для домочадцев место. Такой способ называется «вывод новой линии»:
- Обесточить помещение, в котором будет проводиться монтаж новых разъёмов. Проверить отвёрткой-индикатором напряжение в розетке.

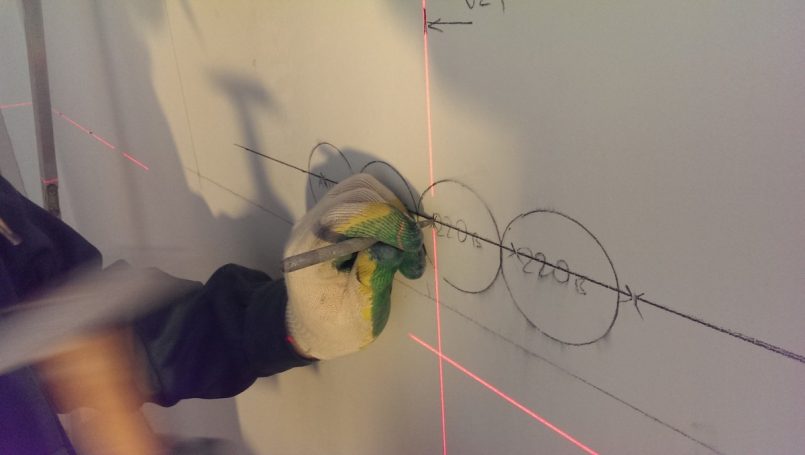

- Отметить карандашом места прокладки канавки для электропровода.
- Строго по намеченным линиям перфоратором проделать штробу нужной глубины, чтобы провода не выглядывали наружу.
- Затем вырезать углубление (размером не менее 5 см) под будущую розетку.
- В стеновую нишу вставляют защитный короб, который убережёт содержимое розетки от повреждений и контакта с внешней средой. Он должен целиком заполнить углубления и не выступать над поверхностью стены.
- В подготовленные канавки укладывают кабель, фиксируя его через равные промежутки (в 7 см) пластиковыми хомутами.
- Разъединить провода в распределительной коробке, которые запитывали током старую розетку. Лишняя электролиния удаляется вместе с разъёмом. Если только одна розетка монтируется заново – концы старой проводки тщательно изолируют.
- Концы нового кабеля соединяют с электропроводом, подающим ток при помощи изолирующих зажимов.
- Короб прочно фиксируют болтами, чтобы он плотно прилегал к стене. В случае некачественного крепления короб станет болтаться и выпадет из гнезда.
- Провода соединяют пружинными клеммами, клеммными колодками, пластиковыми колпачками.
- Зачищенные повода подсоединяют к новой розетке с помощью клемм, заземляющий конец подводят к клемме корпуса разъёма.

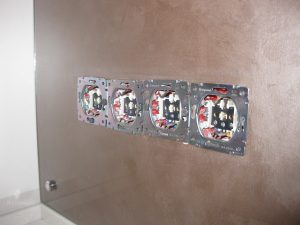

- Подключённый блок убирают в короб и зажимают винтами, сверху дополнительно накладывают декоративную панель.
Каждому «самоделкину» нужно выучить эти 12 пунктов и затем применить знания на практике, чтобы всегда суметь без проблем и опасений перенести любую розетку в квартире без вызова электриков.
Не хотите портить стены? Нужно провод удлинить
Разрушение стен оправдано лишь во время капитального ремонта, который равен по стрессовым моментам пожару в квартире. Щадящий способ, позволяющий сохранить красивые обои на стенах – увеличение длины провода. Необходимо повторить пункты «ювелирного монтажа розетки»: с №1 по №3 и запомнить ещё один алгоритм – наращивания длины провода:
- Убрать прикрывающую панель со старой розетки и вытащить блок.
- Зачистить новый кабель, подсоединить его жилы к проводникам в розетке.
- В старую нишу установить распредкоробку и углубить в ней скреплённый и заизолированный провод.
- Зафиксировать в углублении короб, зачищенные жилы кабеля подключают клеммами к разъёму.
- Готовый к использованию блок помещают в короб и закрывают панелью.
Перенос розеток в другое место своими руками
Технические требования к перемещению розеток
Одним из важных пунктов при ответе на вопрос: «Как правильно перенести розетку?» станет перечисление базовых требований к процессу работы с элементами электросети.
Главным правилом остается четкое соблюдение техники безопасности, однако нужно знать еще о других, дополнительных нормах:
- установка бытовой электророзетки возможна с использованием силового кабеля, имеющего сечение от 1,5 мм^2 и больше;
- укладка проводов допустима исключительно по вертикали или горизонтали, диагональное прокладывание кабеля категорически запрещено. Горизонтальные маршруты располагаются на расстоянии не менее 20 сантиметров от потолка и 10 от карнизов, вертикальное направление кабеля должно проходить как минимум в 10 см от дверей, оконных проемов, а также углов помещения;
- источники питания располагаются от уровня напольного покрытия на расстоянии 50-80 сантиметров, запрещено устанавливать их в непосредственной близости от радиаторов отопления и газовых плиток, расстояние между ними должно составлять более полуметра;
- имеющиеся ответвления электропровода, его соединения должны располагаться в специально предназначенных для этого коробках или в корпусах электроустройств.
Еще один совет, который значительно упростит процесс переноса, предварительно составьте схему, отображающую самый оптимальный вариант размещения розеток. Если вы не понимаете, как правильно должен составляться такой схематичный план, просмотрите фото, как перенести розетку, на которых будет представлен приблизительный чертеж.
Переустановка розеток не относится к сложным работам. Однако любое вмешательство в электрическую систему должно отвечать ряду требований, касающихся прежде всего безопасности:
- Подключение розетки осуществляют только с использованием силового кабеля ВВГнг сечением не менее 1,5 квадратных миллиметров.
- По условиям НБП и ГОСТ прокладывать кабель разрешается лишь по вертикали или горизонтали. Не допускаются перпендикулярные, диагональные линии, пересечение проводов. Если кабель прокладывают горизонтально, необходимо отступить 200 миллиметров от потолка и 100 миллиметров от карнизов и балок. Вертикальные линии должны находиться на расстоянии 100 миллиметров от дверей и окон, а также углов комнат.
- Розетки устанавливают на высоте 50-80 сантиметров от пола. Нельзя располагать устройства ближе чем в 50 сантиметрах от батарей, стальных труб и газовых плит.
- Соединения и ответвления проводов пропускают через специальные коробки или корпуса монтажных устройств.
Прежде чем передвигать розетки в другое место, нужно разобраться в устройстве распределительной коробки, от которой питается старая электрическая точка. Определяющим фактором является и металл, из которого произведены жилы старых кабелей.
Чтобы установка прошла легче, рекомендуется заранее составить схему. Планирование дает возможность предусмотреть наиболее подходящий способ монтажа розетки. По схеме есть возможность установить участок, где отсутствует скрытая электропроводка. В конечном счете именно наличие схемы обеспечивает минимизацию затрат финансовых и трудовых ресурсов.
Розетка мешает – нужен перенос
Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает “с мясом”. Знакомо?
Естественно, возникает разумное желание перенести розетку своими руками в другое место – поближе к телевизору и подальше от дивана. При этом перенести без штробления, без шума и пыли.
Суть наших действий состоит в следующем:
- розетку со старого места убираем совсем;
- подключаем к старым проводам новые, которые пойдут к новой розетке;
- новые провода прокладываем в пластиковом кабель-канале;
- новую наружную розетку устанавливаем подключаем в нужном месте;
- старую установочную коробку с подключением закрываем крышкой.
Приступаем.
Способы удлинения провода
Для того, чтобы переместить точку питания в более удобное для её использования место, существуют различные способы перемещения розеток.
Попытаемся разобрать два самых популярных из них, опишем достоинства и недостатки каждого метода, чтобы вам было проще подобрать для себя наиболее предпочтительный способ.
Данный метод предполагает удлинение линии электропитания с помощью новой штробы. Удлинить провод можно несколькими способами, все будет зависеть от металла жил, их сечения, номинального количества проводников.
Зачастую соединение осуществляется с помощью:
- клеммных колодок;
- пружинных клемм;
- пластиковых колпачков;
- скрутки и пайки.
Пошаговая инструкция, как перенести розетку этим способом будет следующей:
- отключите питание розеточной группы;
- с помощью индикаторной отвертки убедитесь, что на клеммах отсутствует ток;
- уберите декоративную крышку, осторожно вытяните корпус из штробы в стене;
- наметьте линию, по которой будет осуществлено перфорирование стены;
- с помощью перфоратора сделайте штробу к новому месту подключения;
- удлините профиль, скрепив жилы любым из вышеописанных способов;
- в старой штробе обустройте распределительную коробку, уложите в неё участок провода, содержащий скрепление;
- вмонтируйте подрозетник и подключите розетку к электросети.
С помощью такой последовательности действий вы сможете без проблем перенести точку питания в другое место. Не забывайте, что очень важно к старому проводу присоединять кабель аналогичного материала изготовления и соответствующего сечения.
Существует два способа, с помощью которых переносят электрические розетки, не нарушая отделочный материал стен:
- За счет создания шлейфа. Метод подразумевает реализацию перемычки от старой электрической точки к новому участку подключения.
- Путем удлинения провода. Предполагается продление линии в штробе.
Если новый участок дальше предыдущего, лучше выполнить полноценную замену всей линии. Для этого нужно проложить отдельный кабель недалеко от находящейся неподалеку распредкоробки. Однако прокладывание нового провода сопряжено с полномасштабным ремонтным вмешательством.
Шлейфовый вариант не самый надежный, если речь идет о монтаже трех и более силовых точек. Если будет поврежден хотя бы один участок или гнездо, из строя выйдет вся цепь, поскольку она организована последовательно. Кроме того, по условиям Правил устройства электроустановок нельзя использовать шлейфовую схему для организации электропитания крупных бытовых приборов (микроволновые печи, электрические плиты, холодильники, стиральные машины, кондиционеры и т.п.).
Следует учитывать и то обстоятельство, что объединение пары розеток одним шлейфом означает последовательный переход нагрузки от одного прибора к другому. В результате при подключении к соединенным перемычками розеткам нескольких устройств может оказаться недостаточно напряжения для их функционирования.
Ниже мы расскажем о способах переноса розетки более подробно.
Если в помещении предстоит перестановка и для бытовой техники отсутствует розетка, провод следует нарастить. При этом придется штробить стену от старой электрической розетки к новой.
Работа выполняется следующим образом:
- Снять старую розетку и подрозетник.
- Просверлить отверстие для нового подрозетника и вырезать под него штробу.
- Установить новый подрозетник, а на месте старой розетки поставить коробку для скруток.
- Нарастить кабель и протянуть его к новой точке.
- Замазать цементным или гипсовым раствором штробы и вмонтировать розетку.
Иногда отверстие для старой розетки полностью заделывают раствором. Это неправильно, так как обычно в электрической цепи выходят из строя именно участки соединения проводов. Рекомендуется предусмотреть дополнительную коробку, которую при необходимости беспрепятственно вскрывают, не нарушая отделку.
Данный метод считается более безопасным. Он дает возможность без особых затрат перенести розетку в панельном доме в другое место. Достаточно лишь определить место установки и затем проложить к нему штробу для проводки. В процессе работы поднимается пыль, однако в данном случае, это единственный серьезный недостаток.
Перенести розетку в квартире путем удлинения провода можно в следующем порядке:
- В электрощите нужно отключить автоматы и обесточить помещения полностью или частично.
- С помощью индикаторной отвертки проверяется отсутствие электрического тока на клеммах старой розетки.
- Далее, крышка розетки снимается, а ее корпус вынимается из отверстия.
- Прокладывается штроба к месту установки новой розетки.
- Линия удлиняется на нужное расстояние, а жилы соединяются между собой путем скрутки или через клеммники.
- На место старой розетки устанавливается распределительная коробка, где размещаются все места новых соединений.
- В новое отверстие устанавливается подрозетник, в него монтируется розетка, заранее подключенная к проводам. Остается лишь закрепить ее на новом месте, после чего можно начинать эксплуатацию.
Монтаж кабель-канала
В подобных случаях я предпочитаю действовать “с конца”. Определяемся с новым местом установки розетки. Надо учесть, что длина кабель-канала 2 метра, и лучше по возможности не делать стыков, а использовать цельный канал.
Определяем место переноса розетки

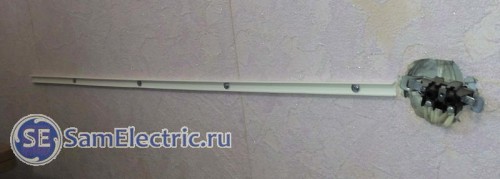

Монтаж кабель-канала к новой розетке
По монтажу важное замечание. Стена – это перегородка между залом и спальней из гипсовых блоков толщиной около 60 мм. По твердости – как сплошное дерево. Поэтому можно легко обойтись без дюбелей и дополнительной пыли и шума. Используем саморезы с пресс-шайбой и острым концом длиной около 20 мм.
Применение шуруповерта очень помогает в работе и делает её красивой, быстрой и приятной.
Чтобы кабель-канал хорошо прилегал к стене, надо заранее позаботиться об отверстиях для саморезов. Обычно они уже есть в кабель-канале, но если нет, их нужно просверлить сверлом 4,2…4,5 мм.
В данном случае используется кабель-канал размером 10х15 мм. Это минимальный размер, и если будут повороты с изгибом кабеля, или кабель потолще, стоит подумать о том, чтобы взять кабель-канал пошире.
Укорачивание провода
Этот способ используется нечасто. Укорачивание применяют, когда имеется возможность перемещения розетки по электропроводу, размещенному снизу. С этой целью снимают старую розетку, а провод осторожно достают из стены. После этого удаляют излишки провода и монтируют новую розетку.
Примером укорачивания является ситуация, когда с потолка спускается кабель, а розетка находится в 20 сантиметрах от пола. Установить новое устройство нужно на 50-сантиметровой высоте.
Последовательность действий:
- Снять розетку и подрозетник.
- Достать провод из штробы до необходимой высоты.
- Высверлить отверстие для нового подрозетника.
- Проложить кабель в подрозетник.
- Заделать ненужное отверстие под старую розетку и штробы.
- Установить новую розетку.
Прокладка новой линии
Прежде всего нам следует демонтировать розетку со старого места. Во время этого действия мы должны определиться с возможностью ее повторного использования на новом месте, а также со схемой ее подключения. Ведь розетки для электрической печи могут быть двух классов – на напряжение 220В и 380В.
Демонтаж старой розетки электрической плиты
- Любые работы в электроустановках начинаются со снятия напряжения с них, а также соседних проводов и розеток, к которым возможно случайное прикосновение. Электрическая печь обычно имеет отдельный автоматический выключатель в распределительном щитке.
- Теперь снимаем старую розетку. Очень важным моментом является проверка подключения проводов непосредственно в розетке. Особенно это касается розеток на 380В. Ведь для электрической плиты важно расположение фазного, нулевого и защитного провода. При неправильном их повторном подключении возможно короткое замыкание.
- Если электрическая сеть выполнена согласно п.1.1.30 ПУЭ, то нулевой провод будет выполнен синим цветом, а защитный провод – желто-зеленым. Если это не так, то советуем вам подписать каждый провод и клемму на розетке.
- После того как розетка снята, наша инструкция советует проверить ее на возможность повторного использования. Для этого осматриваем контактную часть и проверяем отсутствие следов отпуска металла, раковин и цветов побежалости на контактной части. Наличие таковых замечаний должно заставить вас задуматься о покупке новой розетки. Незначительный подгар контактной части легко убирается шкуркой и не является серьезной проблемой.
Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо.
Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.

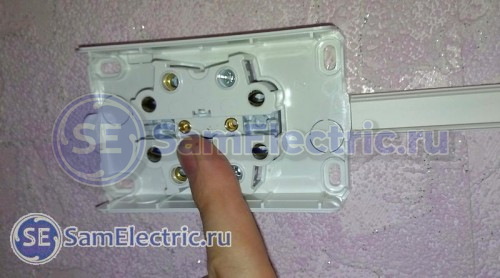

Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.
Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.
Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розетки
Тот же вид, только сбоку, приведен в начале статьи.
Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…
Существует два способа переноса розетки с помощью новой линии. В первом случае переносим ее от распределительной коробки, а во втором – непосредственно от счетчика. Первый вариант используется при необходимости обновления проводки после длительной эксплуатации. Получается не только установка новой розетки, но и обновление подведенного к ней провода.
Прокладка новых линий планируется при установке и подключении мощного оборудования – электрической плиты, кондиционера, бойлера и т.д.
Монтаж новой линии выполняется следующим образом:
- Выполняется прокладка всех необходимых штроб, под укладку новых кабельных линий. Они ведутся от электрощита или от распределительной коробки. Если используются старые канавки, из них нужно предварительно вычистить раствор.
- Новая линия подключается к автомату, установленному в щитке.
- Далее провод нужно уложить в штробу и закрепить алебастром.
- После этого выполняется монтаж установочной коробки и подключение розетки. Старые приборы и провода можно оставить на своих местах или демонтировать, замазав все разрушения строительным гипсом.
Прежде чем передвинуть скрытую розетку на другой участок, необходимо провести подготовительные работы. Они состоят в проделывании штробы под прокладку линии.

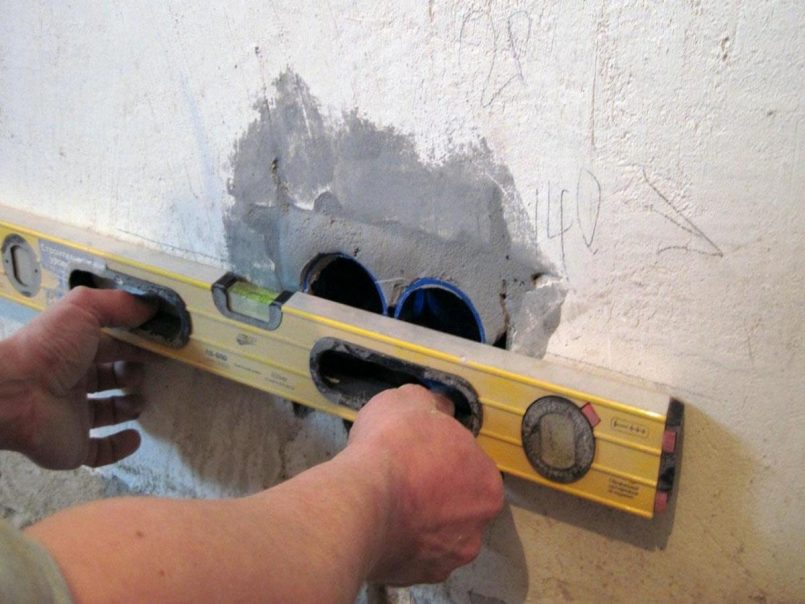

Вначале размечают рабочее поле, а затем коронкой высверливают отверстие. Если коронки нет в наличии, можно использовать перфоратор с ударным сверлом или болгарку. После проделывания отверстия работают зубилом и молотком, чтобы удалить излишки стенового материала.

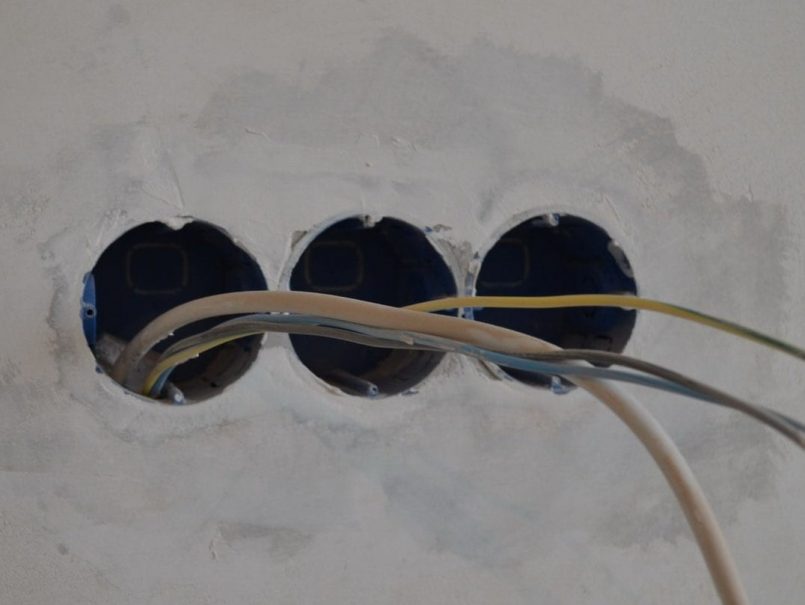

Когда ниша готова, в ней размещают «стакан». С обратной стороны стакана вводят кабель, идущий от распредкоробки.
Подрозетник закрепляют при помощи гипсового раствора (если речь идет о бетонной стене). Когда смесь схватится, подрозетник очищают от фрагментов гипса. Внутренние стенки устройства вытирают кусочками ткани. В стенах из гипсокартона или дерева подрозетник устанавливают в проделанный заранее «стакан», а затем фиксируют изделие боковыми распорками (лапками).
Создание шлейфа
Такой способ безопаснее предыдущего, он заключается не просто в перемещении розетки выше или ниже, а обустройстве новой розетки рядом со старым источником питания.
Основное его преимущество – возможность создать новую точку питания, при этом сохранив старую.
Для того, чтобы выполнить работы данным методом, вам понадобится приобрести кабель соответствующего сечения и подрозетник. Касаемо инструментов, для монтажа пригодятся плоскогубцы, перфоратор, индикаторная отвертка, молоток, обычная плоская отвертка.
Применение такого способа позволит ответить на волнующий многих вопрос: «Как перенести розетку без штробления?», ведь зачастую, затевая такую небольшую процедуру, хозяевам дома не хочется начинать косметический ремонт, необходимый для заделывания новых отверстий в стене.
Последовательность действий осуществляемых работ следующая:
- отключите питание розетки, от которой планируется вывести новую точку;
- с помощью индикаторной отвертки убедитесь, что на клеммах отсутствует ток;
- подготовьте место для новой розетки, создайте отверстие в стене для подрозетника;
- зафиксируйте новый подрозетник;
- отмерьте нужную длину кабеля для питания создаваемой точки;
- подключите провод к клеммам старого и нового устройства;
- установите декоративную крышку и проверьте работоспособность источника питания;
- спрячьте провод в кабельный канал.
Данный метод также позволит скрыть проложенный кабель, однако в этом случае необходимо произвести штробирование стен с помощью перфоратора и по окончанию работ провести внутреннюю отделку части стены в помещении.
В переносе розеток с одного места на другое нет ничего сложного. Главное, изучить как можно больше информации по данному вопросу, тщательно разобраться в основных этапах процесса, придерживаться приведенных в данной статье советов и рекомендаций, четко следовать правилам техники безопасности. Тогда успех ваших начинаний будет гарантирован.
Данный способ переноса и подключения представляет определенную опасность. Это связано с использованием различного рода перемычек, соединяющий места старых подключений с новыми. То есть, розетка по сути не переносится на какое-то расстояние, а остается на своем месте. Просто к ней подключается новая точка, расположенная неподалеку.
Основным преимуществом данного способа является образование нового места, куда смогут подключаться электрические приборы. Одновременно, старая розетка остается в рабочем состоянии и может быть использована точно так же, как и раньше.
Однако при выборе способа, как переместить точку, следует учитывать и недостатки такого подключения:
- Соединение шлейфом относится к категории ненадежных и не рекомендуется к использованию ПУЭ.
- Прокладка кабелей от одной точки к другой осуществляется в горизонтальном направлении, что представляет определенную опасность. В будущем, при отсутствии схемы электропроводки, можно получить удар электротоком во время сверления отверстий в этих местах.
- После подключения в новую розетку дополнительного потребителя, произойдет значительный рост общей нагрузки на электрическую сеть. В случае одновременного включения, проводка просто не выдержит нагрузки и перегорит.
Несмотря на недостатки, данный способ достаточно широко используется в электромонтаже. Довольно часто провод не укладывается в стены, а прокладывается на поверхности без штробления в специальном кабель-канале. Перенос выполняется с минимальными потерями, а розетка используется для наружной проводки.
Перестановки в квартире или доме выполняются, как правило, не единожды. И возможно, старая точка подключения пригодится в будущем, поэтому демонтировать ее не обязательно. Однако и в новом месте розетку установить нужно. Такой способ организации подключений применяется достаточно часто. Однако следует понимать, что чем больше имеется скруток от электросчетчика до прибора, тем выше вероятность выхода линии из строя. Именно по этой причине к таким линиям нежелательно подключать мощных потребителей.
Существуют и другие нюансы, касающиеся организации шлейфа:
- Провода обычно зажимают клеммами розетки. Допустимы и отдельные скрутки, однако в этом случае имеется проблема чрезмерных затрат места и времени.
- Провод для новой розетки желательно выбирать того же сечения, что и для старой.
У шлейфового способа существует одно преимущество, касающееся безопасности: он рассчитан не просто на перенос старой розетки вверх или вниз, а на организацию новой точки вблизи старой.
Недостатком шлейфовой системы является горизонтальная прокладка кабеля. Сам по себе такой подход отвечает техническим регламентам, однако традиционное разветвление предполагает вертикальную разводку. В связи с этим, забыв об этой особенности шлейфов, домашние мастера в будущем повреждают провод.
Подключение розетки
Когда все подготовительные работы выполнены и кабель проброшен можно приступать непосредственно к подключению. В зависимости от напряжения 220В или 380В может быть несколько вариантов подключения.
Если вы не знаете на какое напряжение подключена ваша печь, то определить это вы можете по вилке. Если у нее пять контактов, то она на 380В, если 3 контакта, то 220В. Если вилки нет, то посмотрите статью по подключению электрической печи на страницах нашего сайта.
Если перед тем как перенести розетку от плиты вы сделали все согласно наших рекомендаций, то процесс подключения будет достаточно прост. В противном случае вам придётся взять индикатор и вызванивать фазный, нулевой и защитный провод.
На фото представлена схема подключения электрической печи к сети 220В
- Сначала подключаем фазный провод. Делаем это согласно маркировки выполненной во время демонтажа розетки. Обычно фазный провод располагают на левом контакте розетки.
- Нулевой провод обычно расположен на правом контакте розетки. Но если вы выполняли маркировку, то подключение производим согласно нее.
- Провод защитного заземления подключаем к расположенному отдельно контакту. Но опять-таки делаем это с оглядкой на маркировку.
- Теперь мы можем подать напряжение и проверить работоспособность нашей розетки и всех комфорок печи. Если что-то не работает, то снимаем напряжение и проверяем правильность подключения непосредственно на клеммнике электрической печи.
Так как перенести розетку с плиты на 380В несколько сложнее в виду большего числа проводов, тут следует быть еще более внимательным. И правильная маркировка вам в этом очень поможет.
Схема подключения электрической печи к трехфазной сети 380В
- Прежде всего подключаем фазные проводники. Их у нас три, и они подключаются трем клеммам розетки расположенным рядом.
- При подключении к двухфазной сети 380В у вас будет два фазных провода. Такой вариант подключения так же имеет право на существование, хоть и применяется несколько реже. В этом случае мы просто не задействует один из контактов розетки. Здесь важно согласовать незадействованный контакт на розетке и вилке. Сделать это можно простым визуальным осмотром расключения проводов в вилке.
- Нулевой провод обычно подключен к клемме, расположенной выше трех фазных контактов. Если это не так согласно маркировки, то лучше произвести соответствующее переключение в розетке и на клеммнике печи.
- Защитный проводник подключается к нижнему контакту розетки. Обычно он имеет не круглую, а прямоугольную форму, что позволяет его достаточно просто определить визуально.
- После того как подключение закончено и розетка закреплена в установочной коробке можно подать напряжение. Если вы все сделали так как это продемонстрировано на нашем видео, то все должно работать без замечаний.
На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.
Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.
Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.
Через старую розетку идет питание дальше, на розетку за стеной. То есть, используется подключение шлейфом, которое не рекомендуется.

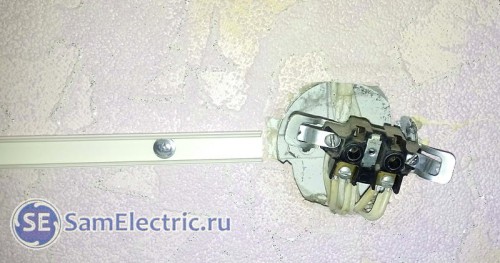

Старая розетка. Эту коробку используем теперь как распределительную.
Используем клеммы Ваго 2273-203 с пастой , которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

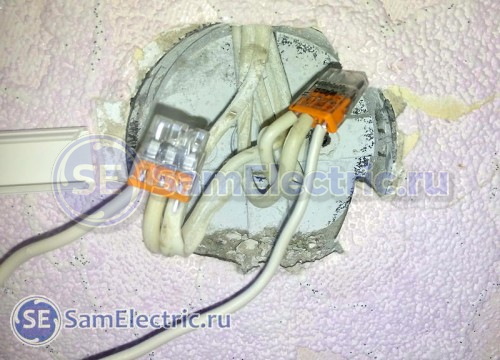

Переносим розетку. Подключение алюминиевых проводов через клеммы Wago 2273-203.
Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.
Завершаем подключение розетки. Укладываем провода в коробке.
Включаем автомат в подъезде, проверяем.
Делаем красиво
Теперь нужно всё красиво закрыть, чтобы глаз клиента радовался.
Закрываем наружную розетку. Возможно, придётся немного подрезать корпус розетки и край кабель-канала, чтобы всё стало ровно и красиво.
Кабель канал имеет некрасивое место около старой коробки, поэтому его торец закрываем наконечником, которые продаются там же, где и сам кабель-канал.

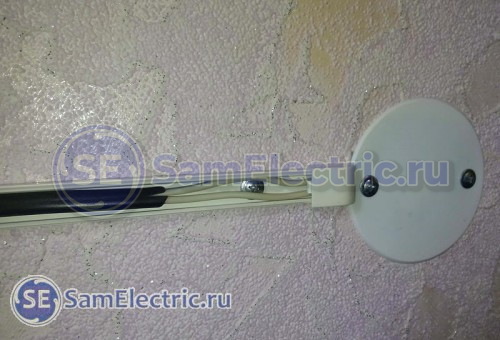

На торец кабель-канала одевается заглушка, на распределительную коробку – крышка.
Стенка и коробка в месте стыка немного подрезаются, чтобы провод свободно вошёл в коробку, а заглушка легко оделась на кабель-канал.
Всё, одеваем крышку, и готово!
Готово – розетка перенесена! Слева виден столик, на котором стоит телевизор.
Круглая крышка, которой закрывается старая коробка – стандартная, и прикручена саморезами с пресс-шайбой длиной около 45 мм в дно коробки.
Точно так же можно перенести не только розетку, но и выключатель!
Если у вас есть свое мнение про перенос розеток в квартире без штробления, прошу поделиться своим опытом в комментариях!
Варианты соединений
Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.
Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.
На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция. Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов.
В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.
Фото советы как перенести розетку
При проведении электромонтажных работ следует уделять особое внимание таким нюансам:
- Все действия с проводкой выполняют только при обесточенной линии. Поскольку необходимо применение электрических инструментов, для них лучше предусмотреть временный ввод с отдельным автоматом. Чтобы удостовериться в отсутствии тока, рекомендуется проверить проводку пробником.
- Прежде чем переносить розетку в другое место, следует установить местонахождение старых линий, чтобы не повредить провода при штроблении каналов.
- В панельных зданиях не разрешается штробление несущих конструкций. В реальности это правило часто нарушается. Если такие работы все же производятся, очень важно не допустить повреждения арматуры в плитах. От штробления лучше вообще отказаться и отдать предпочтение укладке проводов под стяжку, штукатурку или гипсокартонные листы.
- Когда провода заводят в распредкоробку, нужно учитывать монтажный запас, составляющий 10-15 сантиметров. Если проигнорировать данный вопрос, в будущем (при необходимости изменений в проводке) понадобится наращивать даже качественный провод, а это опять вынудит потрошить стену.
- Нельзя создавать прямые контакты между медными и алюминиевыми проводами.
Если придерживаться указанных несложных правил, перенести розетку вполне возможно своими руками. Важно не забывать о мерах безопасности и постараться выполнить работу как можно качественнее, ведь от этого зависит не только комфорт, но и безопасность жильцов.
Перенос выключателя
Перенос выключателя
Опубликовано в рубрике Электромонтажные работыПричин для переноса розеток или выключателей может быть много. Особенно часто это происходит перед началом текущего или косметического ремонта. Это связано с тем, что намного удобнее и комфортнее выполнить включение освещение на высоте так называемого «Евростандата». Благодаря этого стандарта, высоте установке выключателя (обычно 900 мм), включить свет в комнате способен даже ребенок, а взрослому человеку даже не придется напрягаться, чтобы поднять руку.
Цена на перенос выключателя
Стоимость по переносу выключателя в основном зависит от материала стен и общего количества точек. ООО «Эфас» предлагает перенос розеток и выключателей по самым приемлемым ценам с последующей гарантией. Мы выполняем электромонтажные работы в Минске и Минской области. Точную стоимость на выполнение электромонтажных работ, с актуальными ценами можно посмотреть здесь.
Перенос розеток и выключателей
Для того, чтобы перенести розетку или выключатель необходимо либо удлинить провода, либо провести новые от распределительной коробки. Самый распространённый способ считается удлинение провода. Этот способ самый дешевый и быстрый. Но основным его недостатком можно считать дополнительное соединение жил проводов на месте старой монтажной коробки. В случаи некачественного соединения возникает большая вероятность отгорания контакта. И тогда придется заново разбирать это соединения, что повлечет дополнительные затраты на поклейку или покраску стен. К наиболее распространенным ошибкам можно отнести соединение медных и алюминиевых проводов скруткой, деформации токопроводящей жилы при разделке провода, низкое качество соединительных изделий не рассчитанных на нужную нагрузку. При переносе розеток и выключателей самостоятельно на самом начальном этапе рекомендуем обратиться за консультацией к квалифицированным специалистам.
Перенос выключателя своими руками
При переносе выключателя самостоятельно необходимо выполнить точную разметку, проложить кабель, выполнить соединение жил проводов, установить выключатель. В данном видео можно посмотреть как самостоятельно установить выключатель за 3 минуты.
Комментарии и размещение обратных ссылок в настоящее время закрыты.
Как поменять выключатель света с одной клавишей: замена пошагово
Как поменять выключатель света с одной клавишей – это распространенный вопрос среди пользователей, которым пришлось столкнуться с поломкой электрооборудования. Ведь, несмотря на то, что производители стараются изготавливать выключатели из прочных материалов, они все равно рано или поздно выходят из строя. Причем произойти это может внезапно в квартире или офисном помещении. Тем не менее, не следует сразу же вызывать специалиста, ведь техника замены оборудования не представляет сложностей. При желании с такими действиями справится каждый человек, и сегодня мы расскажем, как это сделать.
Поменять выключатель — несложно
Содержание статьи
Что такое выключатель
Выключателем называют прибор, отвечающий за подачу питания и размыкание цепочки, которая идет к светильнику. Он должен фиксироваться на месте разрыва провода фазы. Поэтому, не стоит верить неопытным специалистам, которые считают, что к выключателю необходимо подвести нулевой и фазный провод — это приводит к проблемам с электрической проводкой.
Стандартная схема подключения выключателя
Существующие на рынке изделия предназначаются для проводки с определенной нагрузкой, поэтому при наличии иных значений, подключать их не рекомендуется. Параметры напряжения и силы тока, как правило, указывают в паспорте или на корпусной части коммутатора.
Функциональная задача выключателя – обеспечение питанием светильника, а также его прекращение, когда прибор не используется.
Разновидности выключателей
Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.
Таблица 1. Виды коммутаторов по способу соединения проводов.
| Вид | Описание |
|---|---|
| С зажимом и винтами | Для соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия. |
| Механизмы с пружинами | Это современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой. |
Таблица 2. Типы выключателей по методу монтажа.
| Тип | Описание |
|---|---|
| Накладные | Так принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа. |
| Встроенные | Под такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа. |
Таблица 3. Разновидности коммутаторов по способу управления.
| Вид, иллюстрация | Описание |
|---|---|
 С клавишами | Эти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант — подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже. |
 Шнурового типа | На пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота. |
 Сенсорные | Работа этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду. |
 С дистанционным управлением | Такое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров. |
 Со встроенным датчиком | Как правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться. |
Узнайте, что такое проходной выключатель, а также ознакомьтесь с его описанием и разновидностями, в специальной статье на нашем портале.
Цены на регулируемые выключатели
Диммер
Особенности замены выключателя: безопасность
Замена одноклавишного выключателя – это несложная процедура, которая предполагает использование минимального набора инструментов. Тем не менее, в процессе работы следует проявлять осторожность, иначе можно причинить вред здоровью. Ведь ошибки при взаимодействии с электричеством иногда приводят к следующему:
- воспламенение электропроводки в щитке на лестничной площадке, а также в стенах;
- поломка различных бытовых электроприборов, светильников;
- замыкание в общей цепочке;
- самое опасное последствие – поражение током неумелого электрика.
Поэтому перед началом работ необходимо подготовить перчатки из прочной резины. Кроме того, необходимо соблюдать и другие правила безопасности. Поэтому желательно уделить больше времени изучению устройства электрического оборудования, а также сфотографировать или запомнить схему подключения проводки — это позволит исключить проблемы с заменой оборудования.
Выполнять замену выключателя света без специальной защиты для рук допускается лишь при наличии определенного опыта
Стоит учитывать, что любые ремонтные работы проводят только после отключения питания, поэтому необходимо отключить автоматы в распределительном щите.
Цены на различные виды дифавтоматов
Дифавтомат
Флажок автомата опускают вниз для того чтобы отключить питание
Чтобы наверняка убедиться в отсутствии напряжения, следует проверить это отверткой-индикатором напряжения. Ее подсоединяют поочередно к каждому контакту. Если сеть отключена, то лампочка, расположенная в верхней части индикатора, не загорается.
Отвертка-индикатор
Демонтаж старого выключателя
Перед тем, как приступить к работам по демонтажу, необходимо внимательно осмотреть выключатель — некоторые устройства фиксируются винтами, а другие защелками из пластика.
Чтобы снять ретро-выключатель понадобится открутить отверткой винтовые крепления, а потом отсоединить верхнюю крышку
Демонтаж одноклавишного выключателя — пошаговая инструкция
Шаг 1. Сначала следует удалить верхнюю крышку, если она фиксируется шурупами, то их тоже откручивают. Для таких целей используют плоскую отвертку. Если крепление представляет собой защелки, то сначала необходимо демонтировать клавишу. Сделать это можно тай же отверткой, поддевая за край.
Клавиша быстро снимается плоской отверткой
Шаг 2. После демонтажа клавиши необходимо внимательно рассмотреть внутреннее устройство выключателя. Если это встроенный коммутатор, то необходимо освободить металлические лапки крепления, передвинув винты. Их необходимо вращать отверткой, пока основание не выйдет. Если это накладной выключатель, то достаточно открутить крепления, которые присоединяются к стене.
Отсоединить встроенный коммутатор получится только после демонтажа винтовых креплений подрозетника
Шаг 3. После демонтажа шурупов получится достать цоколь, внутри которого располагаются контакты для подачи тока к осветительному прибору.
Извлекаем выключатель
Шаг 4. Последний этап демонтажных работ предполагает отсоединение проводки. Она выводится в специальные щупы и крепится в них винтовыми зажимами. Если немного ослабить эти винты, то получится достать проводку из гнезд. Как правило, полностью их не демонтируют, ведь в некоторых коммутаторах крепежи устроены так, что кабель зажимается между шурупом и гайкой в форме квадрата. Если эта гайка сорвется с резьбы, то закрепить ее вновь будет проблематично.
После откручивания болтов, вы сможете достать корпус коммутатора
Пошаговая инструкция — как подключить выключатель света
После демонтажа старого коммутатора необходимо подключить новый в обратном порядке. Для того, чтобы разобраться с этим процессом, рассмотрим пошаговую инструкцию.
Таблица 4. Подключение нового выключателя.
| Шаг, иллюстрация | Описание |
|---|---|
 Шаг первый | Первым делом необходимо подготовить проводку. Для этого понадобится снять на конце изоляцию примерно на 10 миллиметров. |
 Шаг второй | Теперь необходимо вставить жилу в отверстие контакта. Поскольку она не должна торчать с наружной части, при необходимости лишнее можно отрезать. Контактное крепление необходимо тщательно затянуть. |
 Шаг третий | Необходимо проверить протяжение контакта, поэтому следует с усилием потянуть провод. При необходимости можно будет протянуть его дополнительно. Ведь именно из-за плохо затянутого контакта приходит в негодность выключатель. Тем не менее, переусердствовать тоже не следует, иначе слетит винтовая резьба. Ведь у большинства устройств она является «слабым» звеном. Поэтому лучше несколько раз перепроверить исправность. |
 Шаг четвертый | На большинстве конструкций с обратной стороны корпуса располагается схема подсоединения контактов. Если это одноклавишный коммутатор, то чаще всего там располагается маркировка — L1 или L2. В первом случае обозначается контакт приходящей фазы, во втором случае отходящий контакт (обычно помечается стрелкой). Это необходимо для того чтобы при подключении выключателя, приходящая фаза стала фиксированным контактом, отходящая оставалась подвижной. Тем не менее, для устройств с одной клавишей это не имеет принципиального значения. Поэтому подсоединять провода можно удобным способом. |
 Шаг пятый | Теперь необходимо приступить к процессу установки устройства в подрозетник. Для этого необходимо подключить электроэнергию и проверить функциональность клавиши. Если прибор включен, то клавиша прижата сверху, а если выключен, то снизу. |
 Шаг шестой | Далее следует поместить коммутатор в монтажный стакан и зафиксировать металлические лапки креплениями. Затягивать их следует плотно с целью надежного крепления. |
 Шаг седьмой | Теперь необходимо зафиксировать на прежнее место корпусную часть коммутатора. |
 Шаг восьмой | Далее монтируется клавиша. Здесь необходимо посмотреть на ее обратную сторону, ведь штыри из пластика должны входить в пазы. |
 Шаг девятый | По завершению сборки следует еще раз проверить работоспособность устройства. |
Видео – Как подключить одноклавишный выключатель
Что делать, если выключатель необходимо перенести
В некоторых ситуациях возникает желание или необходимость перенести коммутатор в другое место. К примеру, когда в семье имеются дети, которые уже подросли, но еще не могут дотянуться до верхнего выключателя. Поэтому, согласно правилам установки электрооборудования, разрешается перенос устройства в другое место.
Выгода самостоятельной замены выключателя
Допускается монтировать выключатель на расстоянии от 82 до 165 сантиметров от уровня пола. Тем не менее, чтобы приступить к работам по переносу оборудования, требуется сначала определиться с точным местом его установки. Рекомендуется размещать коммутатор на расстоянии не больше 25 сантиметров от дверного косяка (сторона не имеет принципиального значения, но чаще устройство располагают справа).
Монтировать выключатель разрешается с каждой стороны двери
Узнайте, как подключить розетку от выключателя и выключатель от розетки правильно, в специальной статье на нашем портале.
Перенос выключателя — пошаговая инструкция
Шаг 1. Если вы переносите оборудование в пределах 100 сантиметров от имеющегося положения вниз или вверх, то в перекрытии делают штробу. Как правило, она имеет глубину в 2 раза больше сечения кабеля в гофре. Так, провод не должен выпирать из проема. Подготовить подобное углубление можно перфоратором или специальным инструментом для штроб.
Цены на популярные модели штроборезов
Штроборез
Так выглядит штроба в перекрытии под кабель
Шаг 2. Теперь непосредственно на месте установки нового коммутатора необходимо сделать углубление под монтажную чашу. Делается это с помощью того же перфоратора и специальной круглой насадки. Если стена бетонная, то глубина проема будет около 50 миллиметров, а если кирпичная или панельная, то 45 миллиметров. Диаметр самой насадки будет около 7 сантиметров (подбирается индивидуально).
Так выглядит проем под монтажную чашу
Шаг 3. Теперь необходимо полностью обесточить квартиру и демонтировать старый коммутатор (способом, который мы рассмотрели выше). Только здесь уже кроме выключателя из стены демонтируется монтажная чаша. Для этого понадобится тот же ударный аппарат или молоток с плоской отверткой. Чаще всего подрозетники фиксируются на гипсовый раствор, который начинает крошиться при ударах. При этом важно не нарушить целостность пластикового основания.
Необходимо осторожно достать из стены монтажную чашу
Шаг 4. Теперь следует увеличить кабель до требуемой длины. Провода, как правило, соединяют специальными зажимами или колодкой, но если возможности нет, то их концы скучивают, а затем изолируют. По правилам монтажа кабель должен находиться в специальной пластиковой гофре диаметром около 1,6 сантиметров. Обмотать изоляционной лентой необходимо и места соединения двух частей гофры. При удлинении кабеля необходимо оставлять несколько сантиметров на запас.
Не должно оставаться открытых проводов, поэтому их обматывают лентой изоляции
Шаг 5. Теперь необходимо установить монтажную чашу в новый проем, зафиксировать ее будет проще с использованием алебастра, в составе которого имеется гипс. Поскольку гипс начинает застывать уже за несколько секунд, его быстро разводят с водой согласно инструкции, а затем замазывают отверстие.
Работать с алебастром необходимо быстро, пока он не успеет застыть
Шаг 6. Раствором необходимо замазать и штробы в перекрытии. При этом укладывать проводку следует по всем правилам, потому что поменять ее расположение уже не получится. Затем поверхность стены необходимо отделать финишной шпаклевкой, чтобы окончательно спрятать места расположения штроб. Когда поверхность просохнет, ее обрабатывают мелкозернистой наждачкой.
Цены на популярные виды шпатлевки
Шпатлевки
Штробы тоже следует зашпаклевать
Подключать коммутатор следует только после того, как раствор затвердеет. Поэтому, придется подождать несколько часов.
Обратите внимание! Иногда при переносе выключателя обнаруживают, что в стене отсутствует монтажная чаша. Так, выключатели устанавливали еще в 50-60 годах прошлого века, поэтому не стоит удивляться, здесь только упрощается задача по демонтажу.
Если вы планируете перенести коммутатор на значительное расстояние от прежнего места, то скорей всего его понадобится подключить к другой коробке. При этом желательно обратиться за помощью к опытному электрику.
Видео – Как перенести выключатель
Подводим итоги
При установке/замене розеток есть свои нюансы, о которых, вы можете более подробно узнать из нашей статьи — Как установить розетку в стену из бетона или гипсокартона — своими руками.
При желании каждый человек, который немного знаком с электричеством, справится с разбором и установкой розетки. Только понадобится соблюдать меры предосторожности, и следовать инструкции.
