Как перенести выключатель

27.01.17

Бывает большая необходимость в перемещении выключателей или розеток. Это может сделать любой человек. Как правильно их переносить? Что нужно сделать для этого? В этой статье будут ответы на данные вопросы.

Зачем перемещают выключатель

Обычно это происходит при перепланировке мебели, для создания уютной жизни или же при ремонте. Допустим, шкаф должен стоять на месте выключателя, тут и возникает необходимость его переноса. Также причиной могут быть дети, которые не могут дотянуться до выключателя. Чтобы каждый раз не мучиться и лезть за шкаф, необходимо приложить немного усилий.

Существуют европейский и советский стандарты. Европейский — размещение выключателя на 90 см от пола, советский же - 160 см. Для детей подойдёт первый — европейский.

Использование специального шлейфа

Самый простой вариант — соединить старую розетку с новой. Таким образом, будет две розетки: старая и новая. При этом больших усилий и денег не потребуется.

Существуют недостатки, о которых нужно знать:

  1. Такой способ ненадёжен и не рекомендован правилами устройства электроустановок (ПУЭ).
  2. Соединив две розетки, можно включить в них мощные электроприборы и забыть про перегрузку, в таком случае — короткое замыкание и плохие последствия.

Удлинение провода

Этот вариант заключается в удлинении провода, присоединяющего выключатель/розетку. Он лучше в отличие от предыдущего и более безопасен. Но для этого потребуется проделывание штробы, если в предыдущем случае можно было обойтись без неё, то в этом – лучше её сделать.перенос выключателя удлинение провода

Вот, что нужно сделать для переноса выключателя:

  1. Полностью выключить в квартире подачу электричества!
  2. Проверить отверткой (индикаторной) наличие электричества, если нет — можно приступать дальше.
  3. Убрать выключатель, т.е. открутить болты, держащие его, и вытянуть корпус.
  4. С помощью перфоратора или зубила аккуратно прочертить линию, по которой будет идти штроба.
  5. Соединить провода.
  6. Поставить распределительную коробку на место бывшего выключателя и поместить в неё соединённый провод.
  7. Подключить и установить выключатель на новом месте.
  8. Включить подачу электричества и проверить.
  9. Если все работает, то распределительную коробку лучше убрать за стенку, подальше от глаз, т.к. будет некрасиво.

Бывает, что провод приходится наоборот укорачивать, для этого необходимо всё делать в обратном порядке. При удалении бывшего провода следует учесть, что это электроника, и любое повреждение приведет к плохим последствиям.

Вывод нового провода

Самый лучший способ переноса розетки или же выключателя — это вывод совершенно другой линии от распределительной коробки. С помощью такого способа розетку/выключатель можно перенести даже на противоположную стену. Но, к сожалению, применить усилий придётся гораздо больше.перенос выключателя от щитка

Последовательность действий:

  1. Отключение питания квартиры, а также проверка обесточенности индикаторной отвёрткой.
  2. От распределительной коробки проделать штробу к новой точке размещения будущего выключателя.
  3. Установить выключатель и подсоединить к нему провод.
  4. Подсоединить всё к распределительной коробке.
  5. Включив питание, проверить на работоспособность новый выключатель или розетку.

Подсоединение без проделывания штроб

Существуют разные по длине коробки, которые прикрепляются к стене. В них без проблем можно засунуть все провода. Однако они будут видны на стене, что очень некрасиво. Также существуют плинтуса со специальными отделами для кабелей, но в них нельзя соединять провода. Некоторые делают розетки, которые крепятся на плинтуса, но иногда это удобно.

Заключение

При выполнении работ, связанных с электричеством, будьте осторожны, проверяйте наличие тока в проводе. Статья рассказала о том, какие существуют способы переноса выключателя, а также розеток. Спасибо за внимание!


С этим читают:

Как перенести выключатель

Как правильно перенести выключатель

Нередко возникает необходимость в том, чтобы перенести розетку или выключатель в другое место. Причин может быть много. Поэтому нас больше интересует вопрос, как перенести выключатель правильным образом. Сразу стоит заметить, что с этой работой может справиться даже не электрик. Предлагаем вам ознакомиться с процессом выполнения работ.

Причины переноса

Причины переноса

Может быть множество причин, почему возникла необходимость перенести выключатель или розетку. Например, если есть маленькие дети, то, чтобы они могли самостоятельно выключать/включать свет, стоит опустить его ниже. Или, например, если вы решили произвести перестановку мебели. В результате этого один из выключателей оказался закрытым. Нередко можно увидеть такую картину, когда выключатель находится за шкафом и добираться к нему приходится с трудом. Причина может быть вызвана желанием сделать свою жизнь более комфортной. К примеру, вы любите читать книжку перед сном, и, чтобы выключить свет, приходится вставать. Чтобы этого не случалось, необходимо также перенести выключатель.

Что касается переноса выключателя к кровати, то это не самое разумное решение, так как при входе в комнату придется искать его в потемках. Идеальное решение – установка небольшого светильника возле кровати, который тут же будет выключаться.

Удобная установка выключателя

Также желание перенести выключатель может быть вызвано ремонтными работами. Особенно если вы решили поменять проводку или же опустить выключатели и розетки по европейскому стандарту. Во всех этих случаях дело касается работы с электричеством. Поэтому рассмотрим несколько способов, как реализовать поставленную задачу.

Применение шлейфа

Применение шлейфа

Считается, что этот вариант наиболее простой из всех возможных. В этом случае от старого выключателя создается перемычка к новому месту. Своего рода вы создаете новую дополнительную точку. Однако это больше касается переноса розетки. У вас останется старая и появится дополнительно вторая розетка. Этот метод требует немного затрат в плане покупки материала и времени. Однако стоит выделить недостатки:

  • Соединение шлейфом крайне ненадежно и не рекомендуется правилами ПУЭ.
  • При таком переносе провод может располагаться горизонтально. Это чревато последствиям, так как в большинстве случаев проводка прокладывается вертикально. Можно забыть этот факт и случайно просверлить провод при выполнении той или иной работы.
  • Из-за того, что две розетки будут соединены шлейфом, нагрузка на изделие возрастет. Так, если вы решите одновременно включить в обе розетки два мощных агрегата, может случиться короткое замыкание.

Но с другой стороны, таким методом соединения можно проложить провод не в стене, а по ее поверхности с использованием кабельного канала. Об этом чуть подробнее мы расскажем дальше в этой статье.

Удлинение провода

Удлинение провода

Другой метод заключается в удлинении существующего провода. Этот метод более надежный, в отличие от предыдущего. Однако он потребует изготовления новой штробы. Процесс переноса выключателя выглядит следующим образом:

  • В первую очередь отключаете автомат на счетчике.
  • После проверяете индикаторной отверткой отсутствие тока.
  • Демонтируете корпус выключателя, откручиваете крепежные винты и вытягиваете из подрозетника весь его корпус.
  • Далее берете перфоратор или зубило и проделываете штробу к новой точке выключателя.
  • Теперь пришло время соединить провода.
  • Там, где была старая коробка выключателя, устанавливаете распределительную коробку. В нее следует поместить провод, который был ранее соединен.
  • Далее собираете и устанавливаете новый выключатель и подключаете электричество.

Обратите внимание на тот факт, что распределительная коробка должна быть скрытой, т.е. ее следует замаскировать в стене. В противном случае она будет портить весь внешний вид.

Перенос выключателя

Может возникнут и другая ситуация, когда провод необходимо не наращивать, а укорачивать. В таком случае работа проделывается в обратном порядке. В этом случае работы по изъятию старого провода следует проводить аккуратно. Так как его легко повредить в стене.

Вывод новой линии

Вывод новой линии

Один из самых безопасных методов переноса выключателя или розетки, это вывод новой линии от распределительной коробки. Для этого потребуется потратить больше сил и времени. Однако в таком случае вы сможете перенести точку даже на противоположную стену. Процесс происходит по похожему сценарию.

Отключаете электричество в квартире. От коробки изготавливаете штробу к новой точке. Желательно проводить новый кабель под потолком и в горизонтальном положении и опустить его вертикально, непосредственно под выключатель. Дальше устанавливаете выключатель, к которому подсоединяется провод. Провод же следует завести в коробку. В штробе его необходимо замазать алебастром или другой смесью. В завершение остается подключить новый провод, идущий от выключателя в коробке. Для этого можно пригласить электрика, если вам незнакома работа с электричеством.

Весь процесс достаточно прост и не требует наличия особых навыков. В зависимости от доступного инструмента и материала, всю работу можно выполнить за несколько часов.

Без штробления

Без штробления

Все перечисленные методы подразумевают штробление стен. А что, если у вас уже сделан ремонт, и вы не хотите штробить стены? Как быть если перенос выключателя или розетки необходим? В таком случае можно воспользоваться технологией без штробления. Существует несколько методов реализации этого.

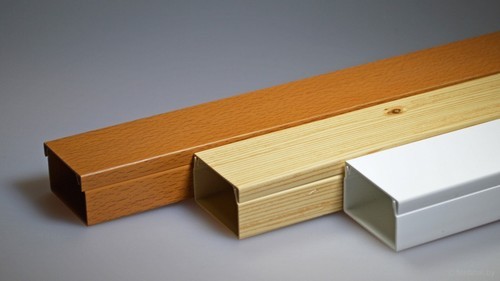

В этом случае можно воспользоваться специальными пластиковыми коробами. Их необходимо надежно закрепить на стене и по ним произвести разводку кабеля на необходимое расстояние и направление. Однако не всем понравится столь открытый метод проводки. Тогда можно воспользоваться другим методом, который заключается в прокладке кабеля в плинтусе. Современные плинтуса имеют специальные каналы, в которые можно прокладывать электрический кабель. Однако существует важное правило: как в пластиковом коробе, так и в плинтусе нельзя соединять провод. По ним должен проходить цельный отрезок провода. Более того, осуществляя перенос таким методом, у вас получится установить накладную розетку или выключатель и, что самое главное, без штробления.

Итак, мы рассмотрели с вами тонкости того, как перенести выключатель и розетку в другое место. Если вы знаете другие решения этой задачи, то делитесь с нами, оставив комментарий в конце этой статьи.

Видео

В представленном видеоматериале, вы сможете ознакомиться с технологическим процессом по переносу выключателя:

этапы работ и техника безопасности

Вопрос о том, как перенести выключатель в другое место, будет актуален во многих случаях. Как правило, это связано с тем, что предыдущее место расположения выключателя не является удобным. При этом многие потребители опасаются вносить изменения в электросхему, опасаясь что-то выполнить неправильно. В принципе, такие опасения понятны. Но, обладая даже базовыми знаниями в области электромонтажа, вполне по силам провести перенос выключателя в другое место.

Что нужно сделать перед тем, как перенести выключатель в другое место

Разумеется, для начала потребуется определиться с новым местом расположения выключателя. В принципе, руководствоваться при этом нужно собственным удобством и здравым смыслом. Однако существуют определенные правила, согласно которым выключатели и розетки не желательно располагать ближе полуметра от раковин, моек, душевых кабин. В остальном же строгих предписаний не имеется.

Выключатель света – это коммутационное устройство управления освещением, конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.

Также необходимо позаботиться о наличии специализированного инструмента для проведения работ. Если таковой будет всегда под рукой, то процесс пройдет максимально безболезненно. По крайней мере, не нужно будет беспокоиться о том, что чего-то нет, и бежать в магазин или к соседу, бросив работу на половине. Итак, для переноса выключателя могут пригодиться следующие инструменты:

  • такое приспособление, как штроборез. Он представляет собой некое подобие небольшой циркулярной пилы, что-то вроде болгарки. Если же штроборез достать не представляется возможным, то подойдет ударная дрель или перфоратор. Можно обойтись даже безо всего этого, если решить протянуть провод не внутри стены, а во внешнем коробе;
  • для сверления потребуется обзавестись также специальной коронкой по бетону. Ее стоимость будет напрямую зависеть от диаметра и от того, из какого именно материала она изготовлена. Нужно подбирать коронку такого размера, который потребуется для того, чтобы высверлить нишу под выключатель ваших габаритов;
  • вероятнее всего, также пригодятся три отвертки: с перекрестным жалом, а также две плоские – одна узкая, другая широкая;
  • нож для разрезания проводов и кабеля. Если нет возможности приобрести специализированный инструмент, то можно обойтись и обычным монтажным ножом;
  • из всевозможной «мелочевки» потребуется: кусачки, пассатижи, изоляционная лента, алебастр и новый провод необходимой длины.

При выборе провода нужно ориентироваться на то, из чего изготовлен прежний кабель. Если использовать разные материалы, то в итоге можно столкнуться не только с разницей в сопротивлении, но и с электрохимической коррозией в месте скрутки. Кроме того, нужно выбирать провод того же сечения, что и предыдущий. Ведь, согласно законам физики, при увеличении поперечного сечения провода падает сопротивление. Следовательно, в месте перепада силы тока будет наблюдаться перегрев провода. А это, в свою очередь, чревато не чем иным, как пожаром.

Штроборез — электроинструмент для устройства технических штробв стенах, полах и потолках.

При покупке провода можно ориентироваться на следующее правило:

  • для алюминиевого провода площадь поперечного сечения будет оптимальной в 2,5 квадратных миллиметра;
  • для провода из меди – 1,5 кв. мм.

Может также пригодиться фонарик для того, чтобы иметь возможность работы в темноте. Ведь перед тем, как начать проводить любые электромонтажные работы, следует обесточить жилище от электричества.
Сегодня можно приобрести по достаточно невысокой цене фонарик с крепежом на голове. Это позволит освободить руки.

Как разобрать и извлечь старый выключатель

Совсем не обязательно приобретать новый выключатель. Можно обойтись и уже имеющимся. Для этого его нужно будет аккуратно извлечь и разобрать. Впрочем, разобрать старый в любом случае придется.
Прежде всего, потребуется снять клавиши включения-выключения. Будет достаточно большим пальцем прижать нижнюю область выключателя, а указательным при этом зацепить верхнюю часть и потянуть в свою сторону. Если верхняя часть никак не поддается, то можно ее зацепить и плоской отверткой. Бояться того, что что-то треснет, не нужно. В большинстве случаев, подобные манипуляции не приводят к поломке выключателя.
Когда клавиша извлечена, то пришло время взяться за декоративную рамку. Она обычно прижимается при помощи специальной черной вставкой-защелкой. Плоской отверткой необходимо аккуратно подцепить вставку – и после чего та должна легко отщелкнуться.

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке.

На следующем этапе необходимо будет ослабить монтажные лапки. Для этого откручиваются боковые винты. Как правило, бывает достаточно пары оборотов для того, чтобы лапки ослабли.

Обратите внимание! Если все было проделано верно, то останется лишь извлечь выключатель. Теперь необходимо проверить, нет ли напряжения на контактах. Для этого применяется специальный индикатор в виде отвертки. Если напряжение отсутствует, то можно начинать отсоединять провода от крепежных винтов.

Монтаж проводов и штробление стен для них

В принципе, можно к торчащим из ниши проводам наживить новые, а розетку выключателя использовать в качестве распределительной коробки. Но это возможно лишь в том случае, если длина остатков проводов не менее 15 сантиметров.
Теперь нужно будет начинать высверливать гнездо для нового выключателя. Это делается с помощью дрели и коронки по бетону. Как правило, хватает диаметра в 70 мм, но, в зависимости от модели выключателя, этот размер может быть и изменен.
Когда гнездо высверлено до необходимой глубины, потребуется проштробить стену. Предварительно нужно убедиться в том, что в месте штробления не проходят другие провода и кабели.
Для этого перфоратор переключается в ударный режим. Глубина желоба обычно не превышает 25 миллиметров. Что касается ширины, то она должна обеспечивать полное погружение кабеля в штробу. К тому же, чем меньше ширина и глубина канала, тем меньше штукатурного материала потребуется для заделки штроба. Для штробления применяется специальная насадка на дрель. Не повредят и защитные очки или даже респираторная маска: процесс довольно пыльный.

Перед началом штробления, должен быть выполнен проект электроснабжения квартиры, а именно план разводки с местами установки выключателей и розеток.

Когда кабель проложен в желобе, его можно дополнительно не закреплять: неподвижность будет обеспечиваться через заштукатуривание.
Затем можно приступать к замазыванию монтажной коробки. Делается это при помощи заранее разведенного алебастра. После высыхания алебастровой смеси, нужно убедиться, что подрозетник выключателя надежно удерживается в своем гнезде. Если это так, то можно приступать к монтажу сердечника.

Собственно, монтаж нового выключателя

Сам процесс монтажа напоминает уже описанный выше демонтаж, с той лишь разницей, что все работы проходят в строго обратной последовательности:

  • Для начала при помощи крепежных винтов осуществляется крепление проводов к сердечнику;
  • Затем посредством боковых винтов фиксируются лапки выключателя, контролируется прочность установки;
  • Устанавливается механизм выключателя вместе с декоративной рамкой. Прилагать особенных усилий обычно не требуется: достаточно будет лишь немного надавить до характерного щелчка;
  • Теперь останется укрепить клавиши – также до характерного звука защелкивания.

Если приходится дело иметь с двухклавишным выключателем, то его нужно установить таким образом, чтобы фаза – общий контакт – располагался в верхней части. Правильность подключения контактов рекомендуется также проверить при помощи специальной отвертки-индикатора. Для этого потребуется на какое-то время снова подать напряжение в сеть. Если все было сделано верно, то напряжение снова отключается – и можно будет приступать к завершающей фазе работы по переносу выключателя.

Подключить выключатель просто. Для этого вовсе нет необходимости обращаться в специализированную мастерскую, сделайте это своими руками, предварительно изучив схемы подключения и рекомендации экспертов.

Что делать со старым отверстием для выключателя

Остается вопрос: а как быть со старой «дыркой» от выключателя? Ведь не торчать же ей без дела.
Можно, в принципе, предложить два варианта. Например, просто наложить декоративную крышку, которая продается в любом строительном магазине. Нужно будет убедиться, что размеры крышки совпадают с размерами подрозетника. Как уже упоминалось выше, старый подрозетник заодно будет выполнять роль распределяющей коробки.
Впрочем, можно будет замазать отверстие и алебастром. По какому именно пути пойти – решать именно вам.
Кстати, о распределительной коробке. Выбирая место для нового выключателя, нужно не забывать про то, что, согласно существующим нормам, он не должен располагаться от коробки распределения дальше, чем на три метра. Учитывая небольшие размеры городских (да и сельских тоже) квартир, соблюсти это требование будет несложно.

Заделать отверстия алебастром — самое простое решение для избавления от дыр в стене.

Если нет желания заниматься штроблением стен

Если нет особого желания «уродовать» стены, то можно всегда выбрать вариант с накладными выключателями. Такие не придется помещать внутрь розеток и что-либо высверливать. То же самое касается и проводов. Ведь всегда можно отдать предпочтение внешнему кабель-каналу в плинтусе, либо осуществить прокладку внутри короба.
Однако кабель-каналы категорически запрещено располагать вблизи нагревательных приборов и в местах возможных протечек воды.

Наружная проводка – это способ крепления проводов, кабелей и соответствующих аксессуаров на поверхности стен, пола и потолка.

По советам профессионалов

Владимир Петрович Ряднов, электрик: если все-таки без соединения разнородных проводов не обойтись, то можно для этого использовать специальные клеммники.
Сергей Р., монтажник электрооборудования: когда дойдет дело до просверливания розетки в стене, не забываем перевести дрель в режим сверления. Ни в коем случае нельзя высверливать отверстие коронкой в ударном режиме.

Делаем выводы

В принципе, каждому вполне по силам осуществить перенос выключателя на новое место. Для этого не потребуется досконального знания всех премудростей электромонтажных работ. Впрочем, если нет под рукой нужного оборудования, то, вероятно, приобретать его ради выполнения разовой работы и не стоит. Можно значительно дешевле заказать выполнение работ профессиональными электриками. Кроме того, это будет служить гарантией максимально высокого качества всех проведенных работ.

  1. Группа компаний АСберг http://www.asberg.ru/ — выключатели и розетки в широком ассортименте. Компания является дистрибьютором ведущих фирм по производству товаров данного направления.
  2. ИМ Стройка https://stroykamarket.su/catalogue/elektrotovary/ — выключатели и розетки, другие электротехнические изделия, а также полный ассортимент товаров для строительства.
  3. ОБИ https://www.obi.ru/elektrotovary/rozetki-i-vyklyuchateli/ — выключатели, прочая электротехника, а также другие товары для стройки по низким ценам оптом и в розницу. Все товары сертифицированы.
  4. ГК Немецкая Электротехника http://www.ge-el.ru/catalog/ — Группа компаний реализует выключатели и другую электротехнику премиум-класса из Германии.
  5. Эдисон Электро http://edison-elektro.ru/ — выключатели и розетки, электрощиты и прочая электротехника для квартир и домов.

Как перенести выключатели в доме

Чтобы правильно перенести выключатель в доме нужно придерживаться нескольких простых правил.

Нельзя покрывать цементом или штукатуркой соединения проводов. Если соединение будет на старом месте выключателя, тогда на этом месте нужно сделать распределительную коробку – достаточно закрыть гнездо выключателя крышкой и потом все замаскировать штукатуркой.

  1. Свободные концы проводов должны быть длинными, не меньше 15 см., для удобства подключения к выключателю и в распределительной коробке.
  2. Выключатели не разрешается устанавливать на высоте от пола меньше 30 сантиметров.
  3. Нужно проверять наличие скрытой электропроводки в месте работы – где будете сверлить стены или пробивать каналы для проводов. Для этого нужно помнить, что уже проложенная проводка протянута по прямым перпендикулярным линиям от коробок до розеток, выключателей и светильников. Незаменим в этом деле будет бесконтактный пробник.
  4. Новый монтаж должен быть сделан таким же образом, как и старый. Все изменения в скрытой проводке нужно делать скрытым монтажом. Если в помещении проложенаоткрытая проводка, тогда нужно использовать и такие же способы крепежа, что уже есть.
  5. Нельзя допускать прямого контакта проводов из разных материалов, особенно из меди и алюминия. Если же нужно соединить провода из разных материалов, тогда их концы сначала залуживаются – покрываются слоем олова, а потом соединяются. Еще можно соединить провода, из разных материалов, используя клемную колодку, так чтобы они не касались друг друга.

Подготовка нового места.

Определитесь с новым местом установки выключателя, а также начертите на стене прямые линии, по которым будет проложена новая проводка.

Как перенести выключатели в доме?

Высверливайте в отмеченном месте гнездо для установочной коробки выключателя, диаметром 70 см. Можно высверливать гнездо по кругу сверлом диаметром 8 мм. Быстрее это можно сделать специальной коронкой.

Совет. Перед тем как сверлить коронкой, рекомендуется сначала по размеченному кругу на равных расстояниях сделать восемь отверстий по 8 мм в диаметре. Это намного ускорит работу за счет лучшего выкрашивая материала стены.

Снятие выключателя.

Обязательно отключите электричество в щите возле счетчика. Не забудьте проверить отсутствие напряжения на выключателе. Хотя бы попытавшись включить светильник.

Снимайте выключатель, и если будете протягивать провода от распределительной коробки, тогда удаляйте установочную коробку. Если хотите в ней спрятать соединения проводов, тогда оставляйте ее на месте.

Будете менять провода от коробки, удаляйте все старые провода.

Как перенести выключатели в доме?

Заштукатуренные провода вырывайте, схватив их за свободные концы. Если провода зацементированы, ослабьте хватку, разрушив ее поверхность зубилом или перфоратором. Вырвав провода, отсоединяйте их от распределительной коробки.

Штрабление стены.

Если в вашем доме скрытая проводка, нужно прорезать канал для проводов – штробу от старого до нового местоположения выключателя.

Края пустого канала, который остался после того как вы вырвали старые провода, нужно подровнять. При необходимости углубите его для прокладки новых проводов.

Установка выключателя в новом месте.

Прокладывайте новые провода. Фиксируйте их в штробе с помощью раствора штукатурки, гвоздей, скобок. Очень важно, чтобы прокладываемый провод был сечение не меньше, того который был подключен к выключателю.

Для прокладывания наружной проводки используйте кабельные каналы, пластмассовые скобы, трубки, гофры.

Теперь, подсоединяйте провода в старом гнезде выключателя или в распределительной коробке. Первым нужно подключить фазовый провод, а дальше все остальные идущие на светильник. Найти фазовый провод можно с помощью индикатора напряжения, временно включив электричество в щитке.

Как перенести выключатели в доме?

(Более подробнее о подключении выключателя, вы можете  почитать тут)

Закрывайте провода в штробе раствором цемента или штукатурки.

Вставляйте установочную коробку в новое гнездо выключателя. Укрепите ее в гнезде, обмазав наружную поверхность коробки раствором алебастра, штукатурки или цемента.

Как перенести выключатели в доме?

Подключайте выключатель. Первым подключайте заранее найденный фазовый провод, а затем остальные провода идущие на светильник.

Закрепляйте выключатель на новом месте, и окончательно собирайте его.

В тандеме с данной статьей полезно ознакомиться с видео-дополнением:

Установка электрических розеток своими руками и инструмент для электромонтажа. Электрика и ремонт.




Перенос выключателя. Обзор

Перенос выключателя (подключение nooLite)

Когда это может понадобиться:

Выключатель расположен в неудобном месте. Вам неудобно пользоваться выключателем из-за
его расположения (слишком высоко, загорожен мебелью, не достают дети и т. п.).
Ремонт квартиры. Вы делаете ремонт, и хотели бы изменить положение выключателей, но не
готовы штробить стены и перекладывать проводку. Слишком дорого, пыльно и трудоёмко.
Вы хотите включать свет из разных мест. Например, вам неудобно каждый раз вставать и идти к
выключателю, вам хотелось бы иметь дублирующий рядом со своим столом или кроватью и
управлять освещением одним движением руки.

Что даёт nooLite
Беспроводная система nooLite позволяет легко, без проведения ремонта и привлечения
специалистов (и оплаты их услуг и материалов) всего за несколько минут решить все проблемы с
управлением освещением и приборами в вашем доме.

Это становится возможным благодаря беспроводному принципу работы системы и все ваши действия
по установке nooLite сводятся к выбору удобного места расположения выключателя (крепится на два
шурупа или просто на двусторонний скотч на любую поверхность) и подключению небольшого
управляющего блока в разрыв между силовыми проводами и лампой (в светильнике, люстре и т. п.).

Экономится время, деньги, кардинально упрощается процесс инсталляции и у вас появляется
возможность в любой момент, например, в связи с перестановкой мебели, перенести выключатель на
новое место буквально за пару минут.

Оборудование
В ассортименте компании Ноотехника присутствует большое количество различного оборудования
для автоматизации, в данном случае нас будет интересовать настенные выключатели и силовые
блоки для управления освещением.

Выключатели (пульты)

На иллюстрации представлен примерный вид выключателей (пультов) nooLite. На самом деле, в
ассортименте компании есть множество различных пультов на все случае жизни — настенные,
переносные, встраиваемые, сенсорные, с механическими клавишами и т. д., а также с различным
дизайном. Вы можете подобрать выключатели на свой вкус и в соответствии с дизайном вашего
интерьера.

Силовые блоки

Силовые блоки тоже выпускаются в большом ассортименте на различную мощность и в различном
исполнении — миниатюрные, для встраивания в осветительные приборы, с радиаторами, в
герметичном корпусе для применения на улице и во влажных помещениях и т. д.

План работ
Давайте пошагово разберём процесс переноса вашего старого выключателя на новое место и замену
его на выключатель nooLite. Вам понадобится только отвёртка и ещё пара простых инструментов,
которые есть в любом хозяйстве и НЕ ПОНАДОБЯТСЯ перфоратор, электрические провода и (очень
недешёвые) услуги профессиональных электриков и строителей.

План работ прост и делится на три этапа:
   1. Установка выключателя
   2. Установка силового блока
   3. «Привязка» выключателя и силового блока

Первый этап. Установка выключателя

Выбираем удобное место для нового выключателя


Это самый простой пункт инструкции. Лучше вас никто не знает, где должен находиться новый
выключатель, просто определитесь с местом, где хотели бы его видеть. Это не обязательно должна
быть стена, выключатели nooLite лёгкие и тонкие и могут крепиться на любой ровной поверхности.
Дайте волю своей фантазии! Это может быть боковая стенка рабочего стола или холодильника,
подлокотник дивана или любая другая поверхность в вашей комнате.

Крепление выключателя

Крепление элементарно — вкручиваете два шурупа или просто приклеиваете выключатель на
двусторонний скотч. И всё! Выключатель никак не связан с вашей электропроводкой, это просто
«пульт дистанционного управления», только управляет он не телевизором или кондиционером, а
освещением в вашей комнате.

Что делать со старым выключателем
Его можно демонтировать, а освободившиеся место заклеить обоями. Процедура демонтажа очень
проста: вам нужно отсоединить электрические провода от старого выключателя и соединить их
напрямую, не забыв при этом надёжно заизолировать. Естественно, делать это нужно только при
полностью отключённом в щитке электричестве и с соблюдением всех норм и правил
электробезопасности.

Возможен вариант, когда вы удаляете старый выключатель, а на его место устанавливаете новый
nooLite. В этом случае ваша задача упрощается ещё больше — вам не нужно заклеивать
освободившееся место обоями.

Второй этап. Установка силового блока
Установка силового (управляющего) блока ненамного сложнее установки беспроводного выключателя.
Вам нужно только определиться с тем, чем вы хотите управлять. Это может быть люстра в вашей
комнате, или торшер, или декоративная подсветка и т. п. Всё, что вам нужно сделать, это включить
силовой блок в разрыв между сетевыми питающими проводами и лампой (лампами).

Сам блок очень миниатюрный, размером примерно со спичечный коробок и его несложно встроить в
любой осветительный прибор, будь то люстра, бра или подсветка, спрятанная за гипсокартонным
потолком.

Процедура установки
Прежде всего нужно помнить, что любые действия с электропроводкой можно проводить только
при отключённом электричестве и с соблюдением всех правил электробезопасности. Давайте
рассмотрим процесс установки силового блока в люстру.

Из блока выходят несколько проводов, два из которых (согласно прилагаемой инструкции) нужно
подсоединить к проводке в люстре, а два другие, согласно той же инструкции, к лампам люстры. Вот и
вся инсталляция, не забудьте только аккуратно заизолировать силовые провода.
Ещё больше упростить процесс инсталляции помогут современные клеммы, предназначенные для
монтажа электропроводки, например, фирмы WAGO, вот такие - Клемма 2 контакта.

Технические подробности

При покупке и установке силовых блоков nooLite нужно учитывать два параметра — мощность
нагрузки (совокупная мощность всех подключённых ламп) и тип нагрузки (тип ламп, установленных в
осветительном приборе). Для каждого варианта существует свой тип силовых блоков.

Если такие технические вопросы вызывают у вас затруднения, то вам достаточно при покупке
проконсультироваться у продавца продукции nooLite, он разъяснит вам все непонятные моменты и
подберёт оптимальное оборудование для вашего конкретного случая.

Третий этап. «Привязка» выключателя и силового блока

Мы ещё не начинали работу, а инсталляция уже почти завершена. Осталось только нажать пару
кнопок на выключателе и силовом блоке и можно начинать пользоваться вашей новой системой. И
для этого нам понабилось потратить всего несколько минут. Фантастика!

Что такое «привязка»
Звучит немного непонятно, но на самом деле всё очень просто. Когда вы нажимаете кнопки на
выключателе, он посылает управляющие команды «включить» или «выключить» в эфир. Силовой
блок должен знать на какие команды реагировать, ведь и выключателей и силовых блоков у вас в
квартире может быть множество.

Процедура привязки как бы «связывает» конкретный выключатель и конкретный силовой блок,
который после этого начинает «слушаться» выключателя, к которому «привязан». Команды от других
выключателей он игнорирует. Естественно, привязку нужно провести только один раз при инсталляции
системы.

Ещё больше подробностей

У системы nooLite есть ещё одна классная возможность. К одному выключателю можно «привязать»
несколько силовых блоков и к одному силовому блоку можно привязать несколько выключателей. Это
позволяет, например, одной кнопкой включать одновременно несколько источников света или
управлять люстрой с нескольких выключателей, расположенных в разных частях дома (квартиры).

«Анатомия» участников процесса

Для привязки вам нужно всего лишь несколько раз нажать на кнопки на выключателе и силовом
блоке. Давайте подробнее рассмотрим «анатомию» участников процесса. Начнём с выключателя. Нас
будут интересовать всего две детали — кнопка (на неё мы будем нажимать) и светодиод (он своим
миганием будет сообщать нам об изменении режимов работы).

Вот схема расположения кнопки и светодиода на силовом управляющем блоке nooLite. Саму кнопку
не видно, она находится внутри корпуса блока, но корпус сделан из гибкой пластмассы и кнопка
нажимается прямо через корпус (аккуратным сдавливанием корпуса пальцами в районе
расположения кнопки).

Процедура привязки

Итак, сама процедура привязки:
   1. Кратковременно нажимаем кнопку на силовом блоке (светодиод на блоке начинает мигать раз
       в секунду)
   2. Кратковременно нажимаем сервисную кнопку на выключателе (светодиод на выключателе
       начинает гореть постоянно)
   3. Касаемся нужного канала на лицевой стороне выключателя (светодиод на выключателе
       гаснет, это означает, что канал успешно привязан)

Всего три простых шага, всего три нажатия на кнопки и привязка завершена!

Эту процедуру можно повторить несколько раз для привязки нужного количества каналов (если ваш
выключатель содержит их больше одного). Также вы можете провести эту процедуру с другим
силовым блоком и, если вы привяжете его на том же канале, что и первый, то они будут синхронно
реагировать на управляющие команды с вашего выключателя.

«Отвязка»
При необходимости можно «отвязать» привязанный силовой блок и он перестанет реагировать на
команды с выключателя. Делается это очень похоже на привязку, с небольшими отличиями:
      1. Нажимаем и удерживаем сервисную кнопку на выключателе 3 сек. (светодиод на выключателе
          начинает мигать)
      2. Касаемся нужного канала на лицевой стороне выключателя (светодиод на выключателе
          погаснет, но начнёт мигать светодиод на силовом блоке)
      3. Для подтверждения отвязки нажимаем на кнопку на силовом блоке

Вот и вся процедура отвязки, опять всего три простых шага. После этого силовой блок перестанет
реагировать на команды с «отвязанного» выключателя.

Заключение

Мы рассмотрели процесс переноса старого выключателя и замены его новым выключателем nooLite.
Как вы видите, в этом нет ничего сложного, наоборот, с оборудованием nooLite вы можете буквально
за минуты реализовать то, что раньше потребовало бы от вас больших затрат времени и сил.

Варианты переноса выключателя без штробления

Первое что приходит на ум – протянуть проводку поверх стены. Для этого нужен трехжильный кабель и навыки электромонтажа либо наём электрика. Чтобы провода не портили внешний вид стены, их убирают в кабель-каналы, представляющие собой прямоугольный пластиковый профиль, который крепится к стене саморезами и закрывается крышкой.

Кабель-каналы бывают разных размеров и цветов, поэтому подобрать подходящий будет нетрудно. Маршрут прокладки зависит от интерьера в комнате. Разумеется, нужно разместить кабель-каналы максимально незаметно. При переносе выключателя на большое расстояние целесообразнее использование плинтусов со встроенным кабель-каналом. Они легко разбираются, их можно подобрать под любой дизайн. Сами выключатели при таком варианте должны быть накладные, часто их приклеивают на двухсторонний скотч. Альтернатива такой упаковке – декоративные провода.

Чаще всего их используют на кухне и в детской комнате, реже – в гостиной и спальне. Бывает, внешнюю проводку проводят в гофре или трубе.

Продвинутый лайфхак для переноса выключателя без штробления и других сложных монтажных работ – покупка дистанционного выключателя. Его монтаж займет не больше 10 минут. Им можно пользоваться в любой точке квартиры. Цены на них разнятся в зависимости от производителя и функционала. Есть простейшие системы, которые включают и выключают свет в комнате. Есть более сложные, управляющие зонированным точечным освещением (люстра, светильники, точечная подсветка).

Кому-то цена на такие устройства может показаться недостатком, однако минус данной системы в том, что нужно иметь наготове сменные батарейки. В монтаже дистанционного выключателя тоже нет ничего сложного. Надо замкнуть контакт в старом выключателе. Для этого либо соединяют провода, либо включают клавишу. Там, где ставится светильник или люстра, помещают блок управления и подключают к нему осветительный прибор. Блок обычно прячут в нише, многоуровневом натяжном потолке или у основания люстры. Потом остаётся только запрограммировать и установить в нужном месте дистанционный выключатель. Блок управления достаточно закрепить клейкой лентой на стене. А если система работает на пульте, его можно положить в любое удобное место, недосягаемое для домашних животных и детей.

Дистанционная система управления считается более безопасным вариантом, чем прокладка проводки. При ее использовании нет опасности контакта с оголенными проводами и риска поражения электрическим током. Поэтому такие устройства предпочитают устанавливать в квартирах, где живут пожилые люди либо, если в семье много детей.

Как перенести розетку или выключатель в квартире

Занимаясь дизайном квартиры домашний мастер выполняет различные работы по дому. Довольно часто перестановка мебели создает неудобства в пользовании бытовыми электрическими приборами. Розетки и выключатели оказываются в труднодоступных местах. К ним становится неудобно добираться. Возникает необходимость переноса.

Подобная работа относится к категории пыльных и грязных. Она, к тому же, является опасной. Электрический ток при неправильном обращении с ним может причинить серьезный вред организму.

Поэтому перенос розетки или выключателя должен выполнять подготовленный электрик или домашний мастер, хорошо знающий правила безопасности, обладающий необходимыми практическими навыками.

Владельцу квартиры необходимо подготовиться, решить организационные и технические вопросы.


Как подготовиться к переносу розетки

Всю работу необходимо продумать и спланировать заранее. Потребуется время. Но, если возникла острая необходимость, то придется ей заниматься быстро и аккуратно.

При переносе розетки или выключателя следует обратить внимание на их расположение по высоте стены относительно пола. Пользование ими должно быть не только удобным, но надежным и безопасным.

Все работы необходимо выполнять так, чтобы выключатели и розетки не создавали неисправностей в электрической проводке, исключали риски получения электротравм жильцами квартиры.

Снизить трудозатраты и последствия распространения пыли и грязи поможет тщательная подготовка рабочего места, ограничение пространства распространения строительного мусора, своевременная уборка.

Технические вопросы переноса розетки

После планирования работ домашний мастер собирает инструмент, необходимый для размещения проводки на стенах или внутри них и приступает к монтажу провода, кабеля, переносу электрической точки.

Особенности работ в открытой и закрытой проводке

Способы прокладки кабеля к новой розетке или выключателю внутри стен более трудоемкие, чем с наружной стороны.

Штробы в бетонной стене
Чаще всего потребуется прорезать новый канал для него — сделать штробу.

Чтобы исключить повреждение скрытой проводки сверлом при закреплении мебели, штробы принято располагать только по вертикали и горизонтали без использования наклонных углов трасс.

Инструменты для работ в бетоне
Штроборез

Обрабатывать длинные магистрали для скрытой прокладки кабеля к розетке удобно профессиональным штроборезом. Его режущие дисковые круги для обработки бетона вращаются в закрытом пространстве, а вся образующаяся пыль и песок сразу же отсасываются по шлангу мощного строительного пылесоса.

Прорезание канавок в стене профессиональным штроборезом
При такой работе образуется минимальное количество строительного мусора. Однако, подобный инструмент довольно дорого стоит. Пользуются им только электрики, которым необходимо постоянно обрабатывать бетонные стены.

Выполнить единичную штробу под кабель даже в бетонной плите можно с помощью:

Угловая шлифовальная машинка

В этом случае придется хорошо потрудиться и появится много пыли и песка. Их распространение по комнате значительно ограничит струя воды, направляемая из шланга в прорезаемую борозду. Подтеки образуемой грязи придется убирать влажной тряпкой.

Прорезание штроб в стене болгаркой
Угловой машинкой прорезают вначале одну канавку, а рядом и параллельно ей — вторую. Для образования сплошной борозды потребуется удалить бетон из перегородки.

Перфоратор

Его насадка в виде долота позволяет быстро вырубать бетонные перегородки между прорезанными болгаркой канавками.

Работа перфоратором
Им же можно с помощью сверла по бетону выбить последовательную цепочку отверстий и затем удалить между ними перемычки.

Ударная дрель

С ее помощью тоже можно выбивать отверстия для штроб. Только процесс этот будет более трудоемким, долгим, шумным. Обрабатывать прочные бетоны таким способом сложно. Ударной дрелью лучше пользоваться на стенах из кирпича или пеноблоков.

Во всех случаях необходимо применять защитные очки, респиратор, гасящие шумы наушники. Также придется уделить внимание соседям, которым явно не понравится постоянный грохот и шум.

Изменение длины кабеля

При переносе розетки или выключателя чаще всего уже существующую кабельную магистраль придется укорачивать или удлинять. Если проводка старая и эксплуатируется давно, то лучше ее полностью заменить. Ведь перенесённая розетка должна надежно питать потребители не одно десятилетие.

Когда старый кабель длинный и надежный, то вопрос его использования трудностей не составит. Сложности создаст только недостающая длина. В этом случае можно:

  1. заменить короткий кусок целым нормальным;
  2. установить в удобном месте переходную распределительную коробку и через нее нарастить недостающую длину;
  3. использовать старую установочную коробку розетки для подключения дополнительного куска кабеля.

Однако, третий случай используется как исключение. К нему прибегают тогда, когда нет другого приемлемого решения. Дело в том, что все места соединения проводов и кабелей в процессе эксплуатации потребуется осматривать. Доступ к ним нельзя ограничивать, а старые места расположения розеток и выключателей обычно стараются замаскировать шпаклевкой и обоями.

По этой причине нельзя соединять провода разных кабелей прямо в штробе, изолировать их и заделывать раствором. Этот прямой путь к созданию токов утечек через бетон стены, который создается при ее увлажнении. Если УЗО или дифавтомат не установлены в квартирном щитке или неисправны, то высока вероятность поражения электрическим током.

Разделка концов кабеля в установочной коробке
Разделку концов кабеля и их изоляцию необходимо прятать внутри диэлектрической установочной коробки. Раньше их выполняли из жести, которая со временем ржавела, а слой коррозии легко проступает через контактируемую бумагу обоев.

Если нет возможности заменить подобную коробку новой, то необходимо хотя бы отделить ее слоем шпаклевки, а вместо крышки установить заглушку из ДВП или гипсокартона.

При возникновении неисправностей в проводке придется искать повреждение кабеля, долбить стену, загрязнять комнату, портить ее дизайн. Чтобы снизить разрушительные последствия подобных работ необходимо точно составить рабочий эскиз стены и нанести на нем координаты электрических точек, маршруты кабелей. Придется хранить этот документ в надежном месте.

Способы соединения проводов

Розетки подключают для работы от разных электрических потребителей. При выборе их конструкции и кабелей необходимо ориентироваться на ток создаваемой нагрузки, который рассчитывается по мощности включаемого электроприбора. Естественно, если создать небольшой запас, то он в будущем себя обязательно оправдает.

Через контакты розетки будут проходить большие токи. Они же потекут через место соединения проводов, которое должно быть выполнено надежно. При этом обращают внимание на то, что требуется соблюсти совместимость контактируемых металлов по недопущению в местах контакта протекания электрохимических реакций.

По этой причине нельзя напрямую соединять медь и алюминий. В крайнем случае для них контакт создают через слой стального сплава, который препятствует протеканию подобных процессов.

Скрутка со сваркой

Раньше ее использовали даже для алюминиевой проводки при соединении проводов для розетки и выключателя.

Скрутка алюминия со сваркой

Сейчас скрутка жил по-прежнему остается надежным способом, но сварку концов могут выполнить не все мастера из-за отсутствия специального сварочного аппарата.

Скрутка с пайкой

При правильном соблюдении технологии скрутка современных медных проводов между собой будет служить десятилетиями:

  • изоляция соединяемых проводников снимается по длине до 8÷10 см для обеспечения достаточной площади контактов боковых поверхностей;
  • жилы аккуратно зачищаются до слоя чистого металла провода;
  • с двух сторон провода захватываются пассатижами и плотно скручиваются. Необходимо быть внимательным. Нельзя перетягивать допустимое усилие, иначе провод обломается. В этом вопросе важна практика;
  • соединение скрученных проводов пропаивается припоем с канифолью. Кислотные флюсы использовать нельзя: они будут вызывать коррозию металла.

Скрутка проводов

Соединение переходными клеммниками под винт

Этот способ считается одним из надежных. Он издавна применяется даже при сборке электрических цепей в ответственных цепях промышленных энергетических схем, как показано на левой части картинки. Для бытовых целей производители выпускают новые модели клеммников различных конструкций.

Виды клеммников
При покупке обратите внимание на качество их выполнения, способность надежно зажимать провод и выдерживать механические усилия при плотной затяжке винтов.

Соединение кольцом через винт с гайкой

Это наиболее доступный способ для домашнего мастера. Он позволяет соединять даже концы алюминиевых и медных проводов через стальную шайбу.

Соединение проводов через винт с гайкой
При затягивании гайки кольцо должно работать на сжатие, а не раскручиваться. Гровер создает дополнительное усилие, устраняющее последствия температурных расширений проводов после больших нагрузок. Особенно актуально это при использовании алюминия, обладающего повышенной пластичностью и своим коэффициентом линейного расширения.

Если поставить вторую гайку, то она предотвратит самораскручивание, зафиксирует соединение проводов.

Клеммники Wago

Их конструкция позволяет быстро выполнять электрический монтаж проводов. Хороший контакт создается внутренней подпружиненной системой. Продукция сертифицирована по европейским стандартам, широко распространена за рубежом, активно внедряется у нас.

Клеммники Wago при перегрузке сети
Клеммники Ваго нормально работают при соединении проводов для розеток. Но у них есть один недостаток, который следует обязательно учитывать — площадь создаваемого контакта не обеспечивает хорошую передачу тепла, отвод ее энергии через их конструкцию. При завышенных нагрузках, превышающих технические нормативы производителя, все тепло передается проводам, изоляция которых начинает плавиться и гореть.

Поэтому, используя клеммники Ваго для подключения проводов розетки необходимо правильно подбирать защиты — автоматические выключатели, которые предотвратят развитие аварийных ситуаций.

Изолирующие копачки СИЗ

Контакт провода, создаваемый этим видом соединителей, вполне нормально работает в сетях освещения, где нагрузки спланированы и не могут превысить номинальных значений. Для соединения проводов у розеток их лучше не использовать.

колпачки СИЗ
Так же учитывайте то, что среди подобных конструкций много подделок с ослабленной внутренней пружиной.

В заключение рекомендую к просмотру видеоролик владельца Мастер Коля «Как перенести розетку или выключатель самому».

Свое мнение и вопросы излагайте в комментариях. Сейчас удобно поделиться материалом статьи с друзьями через кнопки соц сетей.

Полезные товары

Отправить ответ

avatar
  Подписаться
Уведомление о
