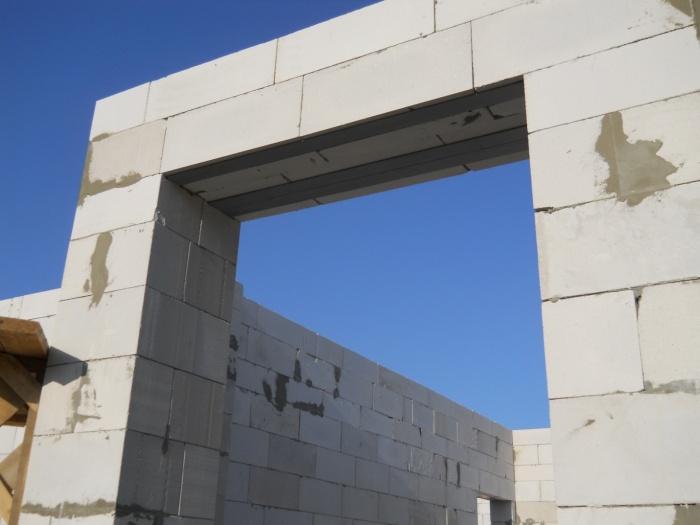

Перемычки для газобетонных блоков

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.

Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

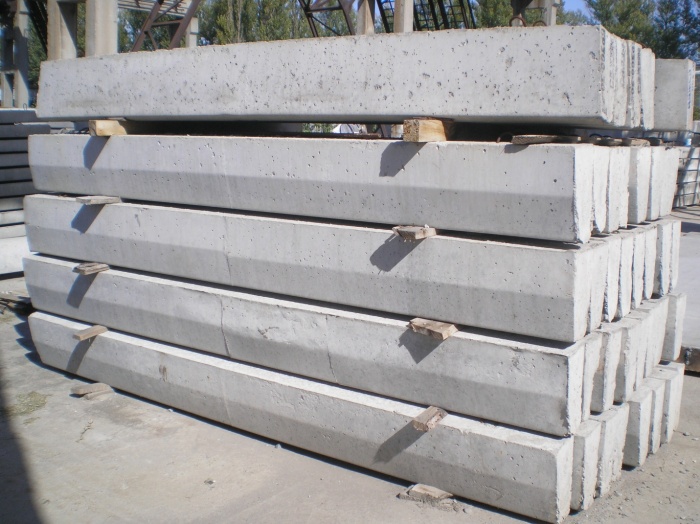

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.

Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше – кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.

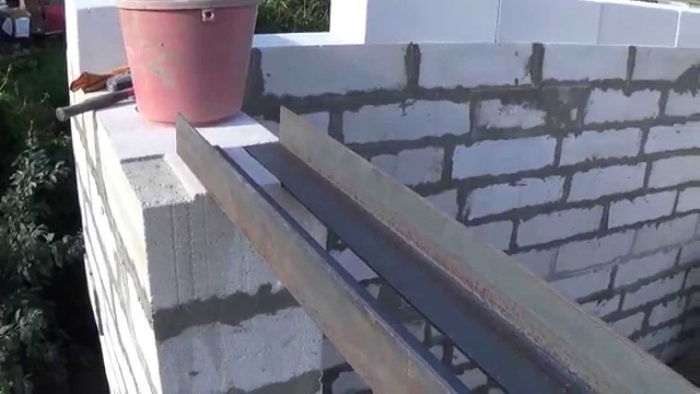

При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.

При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

Выводы

Поскольку монолитные железобетонные изделия обладают внушительным весом, для оформления оконных и дверных перемычек следует выбирать газобетонные изделия. Они практичны и легко устанавливаются. Кроме того, такие изделия отлично справляются с задачами теплоизоляции. Они надежно удерживают кладку, находящуюся над проемом.

При создании кладки над проемом следует учитывать его ширину и высоту. Такие показатели помогут при выполнении расчетов конструкции. Благодаря правильному монтажу перемычек можно обеспечить надежность всего строения. В некоторых случаях лучше выбирать монолитные железобетонные изделия.

Перемычки из газобетона: виды, устройство, характеристики

Для строительства домов в последние годы широко стали применяться такие строительные материалы, как газобетон и пенобетон. Популярность обусловлена их высокими теплоизоляционными свойствами, легкостью в монтаже, большими габаритами при небольшом удельном весе блоков.

Устройство перемычек из газобетона

Устройство перемычек из газобетона

Поскольку пористые материалы в домостроении применяются не так давно, то в процессе строительства возникает много вопросов по монтажу, выбору материалов, используемых при строительстве. Один из таких вопросов, это – из каких материалов делать перемычки в доме из газобетона?

Почему не рекомендуется в домах из газобетона использовать железобетонные балки?

Газобетон – это пористый материал, он не обладает такой прочностью, как бетон. По этой причине некоторые строители считают, что использовать газосиликатный материал для перемычек нельзя и для них применяют железобетонные конструкции. Выбирая для строительства пористые материалы, мы стремимся построить теплый дом, а монтируя железобетонные перемычки, создаем мостики холода, которые будут сильно снижать теплоизоляционные свойства. Чтобы этого не произошло, в будущем придется производить дополнительное утепление конструкции.

Перемычки из ячеистых материалов

Производители пористых материалов изготавливают специальные балки из газобетона, которые предназначены для разных видов стен: несущих и самонесущих.

Армированные газобетонные перемычки

Армированные газобетонные перемычки

Перемычки армированные

Для изготовления используется автоклавный бетон, плотность которого 500 кг/м3, прочность В2.0 — 2.5. Конструкции укреплены арматурным каркасом. Для каркаса берется круглая арматура, покрытая антикоррозийным составом. Вес таких балок, в зависимости от их длины до 220 кг, толщина 100 — 400 мм, длина 120 — 320 см.

Несущая конструкция устанавливается на проем не превышающий 174 см шириной. Нахлест на опорную часть – 250 мм.

На балках с торцевой стороны указаны их параметры: ширина, длина, направление кладки. Когда укладывается балка, стрелка должна показывать вниз, написанный текст также должен располагаться правильно. Нельзя устанавливать балку также набок.

Последнее число, указанное на торце, обозначает несущую способность на один погонный метр. Если указано число 2,2, это обозначает, что на 1м2 приходится 2,2 тонны.

Монтаж производится на основания с наложением 250 мм и более на клей для газобетонных блоков. Лучшую несущую способность имеют балки высотой 400 мм. Их необходимо устанавливать такими, какими выпускает производитель, категорически запрещено распиливать их или просверливать. Балки 100 – 150 мм не подходят для несущих конструкций.

Готовая армированная перемычка из газобетона

Готовая армированная перемычка из газобетона

Ширина их должна соответствовать ширине стен. Иногда используются и сборные газобетонные конструкции, это необходимо, когда стены достаточно широкие, например, если стена 50 см, рекомендуется использовать две балки по 200 и 300 мм. Перемычка более широкая должна укладываться внутрь.

Для монтажа армированных перемычек понадобится дополнительный подъемный механизм. Балки небольшого веса можно устанавливать своими руками.

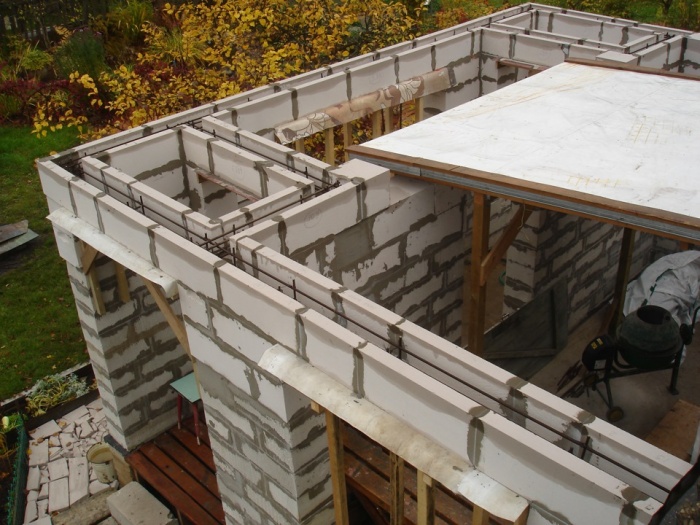

Перемычки монолитные в газобетонных лотках U-образной формы

Проемы, ширина которых не более трех метров, можно перекрывать монолитными железобетонными конструкциями, расположенными в несъемных газобетонных опалубках – лотках U-образной формы. Плотность газобетона для опалубков должна быть D500.

Перемычки монолитные в газобетонных лотках U-образной формы

Перемычки монолитные в газобетонных лотках U-образной формы

Последовательность установки перемычки в газобетонных лотках

  1. Монтаж основания. На верхние блоки оконного проема устанавливается прочная доска, снизу поддерживаемая деревянными брусами или металлическими трубами. Брусы или трубы должны внизу упираться на деревянную широкую крепкую подложку. Напомним, что предпоследний ряд оконного проема обязательно должен быть армирован.
  2. Укладка лотковых блоков. Эти блоки укладываются с заходом на стену в 250 мм. Торцы лотковых блоков между собой склеиваются клеевым смесью для газобетона.
  3. В лотки перемычек на наружные стены, может укладываться дополнительно теплоизоляционный материал, это может быть минвата, пенополистерол.
  4. Укладка в лотки арматурного каркаса. Для каркаса берется арматура такого класса: А400-500, диаметр: 12 – 16. В лотках шириной 120 мм прокладываются два стержня, если ширина лотков больше, применяется четыре стержня, по два сверху и снизу. Укрепляется все арматурой поперек длины стержней.
  5. Подготовка бетона. Для заливки используется бетон для фундаментных работ П3М200 марки и выше.
  6. Заливка, уплотнение и выравнивания поверхности бетона в лотке.

Перемычка полностью высыхает в течение трех суток.

Армированные перемычки из газосиликата являются хорошей альтернативой железобетонным. Они значительно легче и обладают такими же теплоизоляционными свойствами, как и сам газобетон.

Самонесущие конструкции могут быть использованы для проемов в домах в пять этажей, до 15 метров высотой. А применению ненесущих армированных балок ограничений нет. Разнообразные размеры, выпускающиеся производителями, позволяют использовать их в разнообразных проемах.

Преимущества армированных газобетонных перемычек

Преимущества армированных газобетонных перемычек

Преимущества армированных газобетонных перемычек

  • Соответствие по размерам (ширине и высоте) блокам, из которых ведется строительство.
  • Высокие теплоизоляционные качества.
  • Высокий коэффициент пожароустойчивости.
  • Небольшой вес в сравнении с железобетонными и монолитными аналогами.
  • Высокоточные геометрические параметры.
  • Полное соответствие однородности газобетонных перемычек блокам из того же материала, из которых произведен монтаж стен, в результате чего происходит одинаковый коэффициент расширения.
  • Использование армированных конструкций, как на несущих, так и на самонесущих стенах.

Армированные газобетонные перемычки, сделанные на производстве, имеют более высокий показатель теплопроводности по сравнению даже с балками, выполненными монолитным бетоном в U-образных блоках. Также они покрыты антикоррозийным составом, установка готовых перемычек осуществляется значительно быстрее.

Вывод

При строительстве домов из пористых материалов для оконных, дверных проемов лучше всего использовать готовые армированные газобетонные перемычки.

Они обладают такими же высокими теплоизоляционными свойствами, как и сами блоки, и не создают мостиков холода, которые возникают при монтаже железобетонных балок.

Одинаковый коэффициент плотности и прочности армированных перемычек и газосиликата снижает появление дефектов.

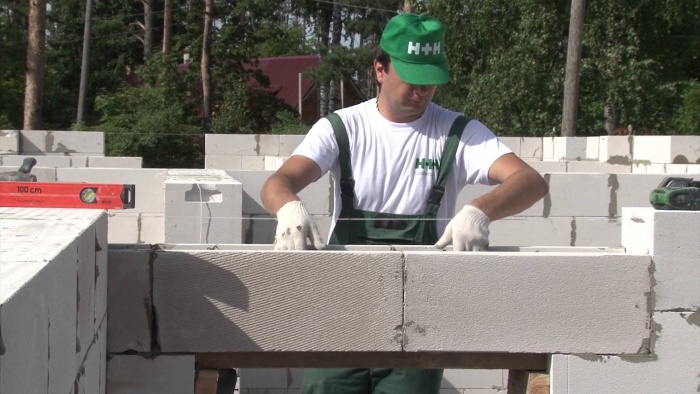

Готовые газобетонные перемычки

H+H Russia
(сентябрь 2015)

Все об армированных газобетонных перемычках

При строительстве дома из газобетона всегда возникает потребность устройства дверных и оконных проемов в стене. О том, как это сделать и при этом не нарушить целостность конструкции дома и исключить проникновение холода рассказывает технический эксперт H+H.

H+H RussiaАркадий Глумов,
руководитель проектно-технического отела H+H

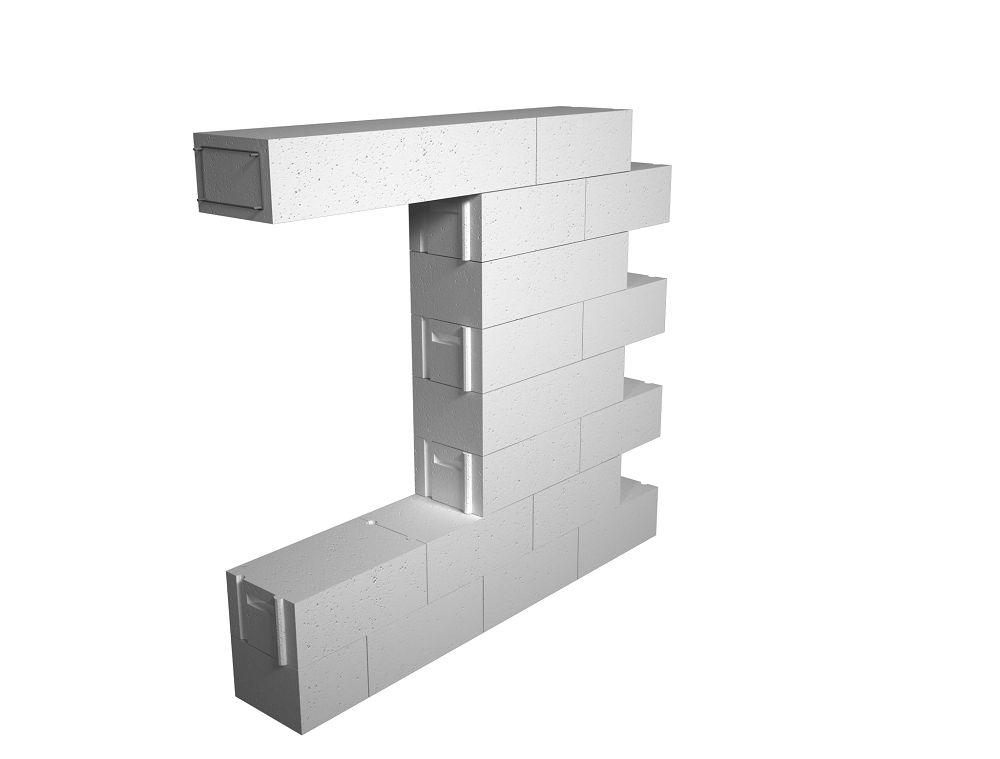

Что такое готовая армированная перемычка из газобетона?

Часто увидев готовую газобетонную перемычку создается впечатление, что это просто удлиненный газобетонный блок. Особенность армированной перемычки - каркас из металлической арматуры, защищенный от коррозии.

H+H Russia

Металлический каркас, находящийся внутри перемычки, необходим для восприятия перемычкой нагрузок от вышележащих конструкций, таких как межэтажные перекрытия, стены, кровля.

В отличии от готовых армированных перемычек использование составных перемычек значительно увеличивает время монтажа: перед монтажом необходимо установить в перемычку заранее изготовленный арматурный каркас, который в дальнейшем заливается бетонным раствором, после чего конструкция должна просохнуть в течение нескольких дней.

В чем особенность перемычек Н+Н?

H+H Russia

Перемычки могут быть нескольких видов: газобетонные, железобетонные и металлические, и другие. При возведении стен из газобетонных блоков необходимо учитывать, что использование перемычек из других материалов приведет к образованию так называемых «мостиков холода»: участков, где стена будет промерзать в холодные времена года. Во избежание промерзания перемычки из других материалов необходимо дополнительно утеплять.

При невысокой стоимости железобетонных и металлических перемычек необходимо учитывать, что дополнительное утепление приведет к значительному удорожанию конструкции на 40-80% и увеличению сроков возведения дома.

Применяя готовые армированные перемычки из газобетона, Вы не нарушаете теплотехническую однородность стены, так как стеновые блоки и перемычки изготовлены из одного материала и утеплять данную перемычку уже нет необходимости.

Как выбрать перемычку?

Выбор размера перемычки зависит от ширины перекрываемого проема и толщины стены.

Необходимо также учитывать, что перемычка должна опираться на стену с каждой стороны. В случае несущих стен (стена воспринимает нагрузки от вышележащих конструкций), глубина опирания перемычки должна быть не менее 250 мм с каждой стороны.

В случае если стена ненесущая (не воспринимает нагрузок) глубина опирания перемычки на стену должна быть не менее 115мм, т.е. от длины перемычки необходимо вычесть 230 мм.

H+H Russia

Преимущества перемычек Н+Н

  • Применение готовых газобетонных перемычек значительно сократит время возведения стен дома: смонтировав газобетонную перемычку над проемом, Вы смело можете продолжать кладку.
  • В местах опирания газобетонных перемычек на стены не нужно делать опорных подушек, распределяющих нагрузку от перемычки на стену, как в случае с железобетонной или металлической перемычкой;
  • Утеплять газобетонную перемычку не нужно в отличии от перемычек из железобетона или металла, которые подлежат обязательному утеплению при возведении наружных стен
  • Размеры перемычек – толщина и высота – полностью соответствуют габаритным размерам газобетонных блоков. Также у перемычек Н+Н отсутствуют монтажные петли. Все это позволяет монтировать перемычку без дополнительной предварительной подготовки.
  • Точность геометрических размеров газобетонных перемычек H+H такая же высокая, как и у самих блоков, что исключает перепады и неровности и позволяет возводить стены с тонкими клеевыми швами.
  • Перемычки, как и блоки, монтируются на клей для газобетона.
  • Монтаж перемычек достаточно прост. Вес каждой отдельной перемычки таков, что ее может поднять один или два человека. Отметим, что наша компания специально отказалась от производства перемычек толщиной более 250 мм: монтаж перемычек большего размера возможен только при использовании дорогостоящего подъемного оборудования.
  • Упаковка перемычек в специальные пакеты и возможность перевози на паллетах делают перемычки логистически выгодными.

Как армировать перемычку из газобетонных блоков? |

При строительстве домов и построек из газобетона рационально применять армированные перемычки, которые, в сравнении с железобетонными перемычками, проще в исполнении.

В своих проектах, с целью экономии финансов и времени для возведения газобетонных конструкций, мы очень часто применяем такое конструктивное решение.

Как правильно сделать армированные перемычки в газобетонных стенах?

Сооружая наружные газобетонные стены, строители всегда стремятся избавиться от «мостиков холода» в уровне перемычек. Поэтому монолитные или сборные железобетонные перемычки из тяжелого бетона следует утеплять. Для этого либо в качестве несъемной опалубки используют теплоизолирующие U-образные газобетонные блоки (дорогостоящие и весьма хрупкие при перевозке и монтаже элементы), либо, после снятия съемной опалубки при наружной отделке строения, утепляют брусковую перемычку плитными утеплителями. Следует подчеркнуть, что такие мероприятия достаточно дорогостоящие и не всегда оправданы.

В отличие от железобетонных, армированные перемычки имеют важное достоинство: их не нужно утеплять, так как стальные армирующие элементы расположены вдоль перемычки и не создают «мостиков холода».

Важно!

Армированные перемычки можно использовать для дверных и оконных проемов шириной до 1,2 м!

Наилучшим образом, если над подобными перемычками будет расположен монолитный железобетонный пояс, который распределит давление от конструкций междуэтажных перекрытий на стены здания. В случае непосредственного сосредоточенного опирания на армированную перемычку балочных конструкций, необходимо армирование перемычки выполнять строго по расчету. Такой расчет можно выполнить пройдя наши курсы проектирования загородных домов.

Чем армировать перемычки?

Стержневой арматурой периодического профиля (арматура классов: А-III; А400С, А500С) диаметром 8, 10 и 12 мм, см. фото 1а;

Жесткой арматурой из стальных уголков (63х5; 63х6; 75х5; 75х6 мм)
стержневой арматурой и стальными уголками (комбинированный вариант).

Элементы армирования перемычек следует заводить за пределы проема (на простенки) не менее чем на 350 мм с целью их анкеровки в стены и надежного опирания перемычки на простенки.

Порядок возведения армированной перемычки в газобетонной кладке

Армированные перемычки изготавливают в такой последовательности:

  1. Выполняется кладка газобетонных стен до уровня перемычек.
  2. Устанавливается съемная опалубка, которую можно выполнить из деревянного бруса или щита (дощатого, из фанеры или OSB плиты).
  3. Готовятся армирующие элементы: заготовка элементов нужной длины, их укладка в проектное положение (при использовании уголков выполняется их грунтовка или окрашивание эмалью).
  4. Выполняются штробы в газобетонных блоках.
  5. Наносится клей в штробы и устанавливаются газобетонные блоки.
  6. Снимается опалубка. Обычно опалубку снимают спустя 1,5…2 недели после изготовления перемычки.
  7. Оштукатуриваются элементы из уголка цементно-песчаным раствором по металлической сетке (применяются просечно-вытяжной лист или тканная штукатурная сетка).
