Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

• перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;

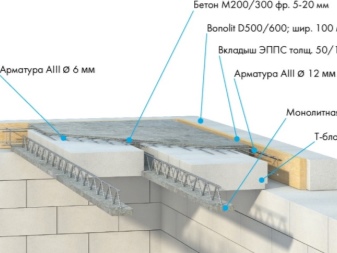

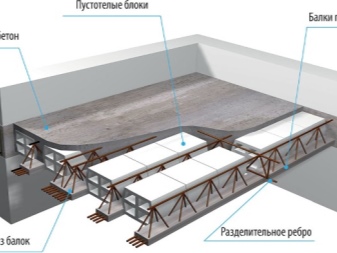

• монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;

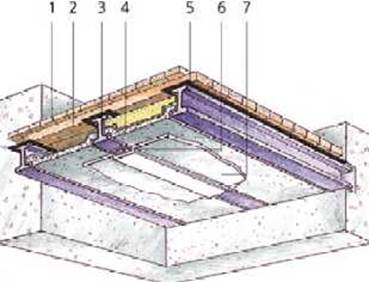

• составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

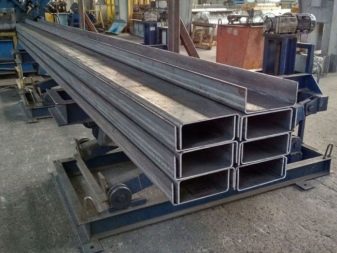

В качестве несущих балок используют различные виды металлического проката:

• двутавр номер 16 или 20;
• швеллер высотой до 20 см;
• уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

• бетонная смесь для формирования цельной основы;
• стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
• строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

• деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
• полиэтиленовой пленки для гидроизоляции бетонного массива;
• подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

• бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
• сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

• повышенной надежностью;
• высоким запасом прочности;
• длительным ресурсом эксплуатации;
• увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

Мнение эксперта: Перекрытия по металлическим балкам

В строительстве частного дома наиболее частое применение имеет монолитное перекрытие по металлическим балкам, так как сборное основание требует применения тяжелого крана, а деревянные перекрытия наименее прочные. В любом случае потребуется привлечение специалистов, так как при сборке моноперекрытия самое главное – правильно рассчитать и спроектировать все узлы конструкции.

Дмитрий Орлов

Наряду с преимуществами, имеются и слабые стороны:

• трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
• необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 832 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4977 ( 45.58 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4624 ( 42.35 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 486 ( 4.45 % )

Назад

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

• общий вес;
• нагрузочную способность;
• площадь формируемой поверхности;
• расстояние между балками;
• ширину пролета.

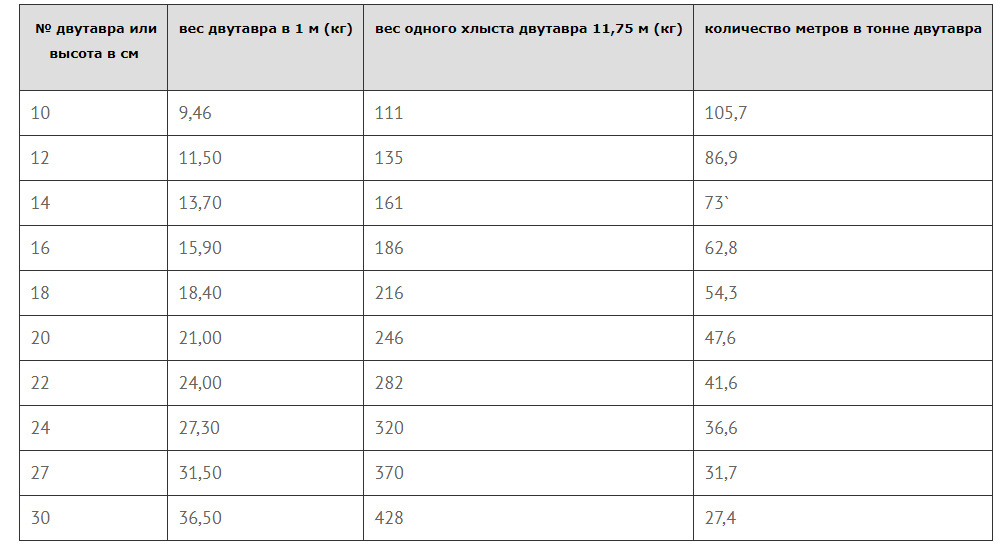

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

• 0,075 т/м2 – для перекрытий чердачных помещений;
• 0,150 т/м2 – для цокольной основы и межэтажных оснований.

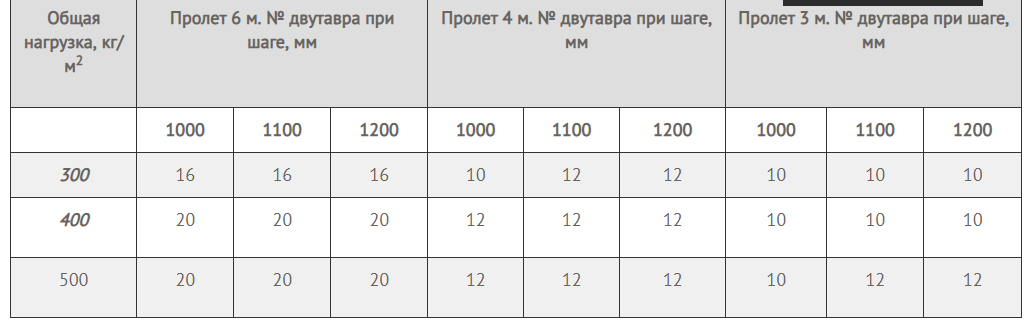

С возрастанием ширины пролета увеличивается высота стальных балок:

• прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
• при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

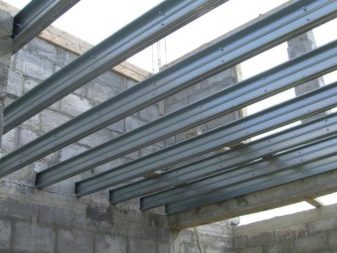

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

плюсы и минусы, расчет металлических балок перекрытия

Такой тип перекрытий отличается своей надежностью, потому что в отличие от деревянного, прочность металлических балок намного выше. А в плане монтажа, разницы практически никакой нет. Ну разве что вес у металлических балок немного больше.

Когда нельзя использовать металлические балки?

Для каждых типов домов, перекрытия можно обустраивать практически из любого материала. Ограничения есть только по сложности конструкции. Не стоит укладывать металлические балки, на небольшие кирпичные строения. Это нецелесообразно с финансовой стороны, да и стены могут треснуть под их весом.

При любом раскладе, если выбор пал металлическую конструкцию, а не на деревянные перекрытия, окончательное решение принимается после рассмотрения всех фактов за и против.

Несколько слов за

Межэтажные перекрытия по металлическим балкам надежны – это, бесспорно. Их можно использовать в укладке на довольно широкие пролеты (до 24 метров), металл не прогнется и не нарушит конструкцию. Но несмотря на прочность металлических перекрытий, устанавливать балки необходимо на расстоянии друг от друга не более 1 метра. Это регламентированная норма применима и к деревянному перекрытию.

Что говорит против?

Небольшим недостаткам считается сложность выполнения работ. Вес у балок приличный и поднимать их придется краном, да и разрезать их проблематично, поэтому заказывая перекрытия на предприятии, размеры с пролетов снимаются максимально точно. Если вы самостоятельно выполняете все работы и не уверены в расчетах, подумайте лучше о деревянном или плитном перекрытии, потому что даже минимальная ошибка будет дорого стоить.

Еще одним недостатком некоторые называют коррозийность металла. Но с этим можно поспорить. При любом раскладе дел, все металлические элементы при строительстве окрашиваются, а учитывая толщину балок, чтобы перекрытие прогнило насквозь, понадобится не менее 20 лет при условии, что с крыши на них постоянно будет течь вода. А в жилом помещении это просто невозможно.

Расчет балочных перекрытий

Этот пункт при строительстве дома очень важен и главное выбрать металлический прокат с теми показателями, которые больше подойдут для вашего дома. Он должен соответствовать прочностным характеристикам, рассчитываемым по ширине пролета, шага установки и рабочей нагрузки от кровельной конструкции.

Если крыша будет с мансардным помещением, то показатель полезной нагрузки варьируется в пределах 75 кг на м2. При прокладке межэтажного или цокольного перекрытия эти цифры увеличиваются до – 150 кг на м2. Соответственно и сечение балок должно быть больше. Для накатов применимы как деревянные настилы, так и Ж/Б плиты и вес их также идет в общий зачет. В некоторых случаях допустимо монолитное перекрытие по металлическим балкам, но это сложный процесс выполняемый только строителями.

Если вас не пугает сложность монтажных работ перекрытий по металлоконструкциям, то исполнив задуманное, можно быть уверенным что она прослужит в тандеме с кирпичным домом не одно десятилетие без какого-либо ремонта.

Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

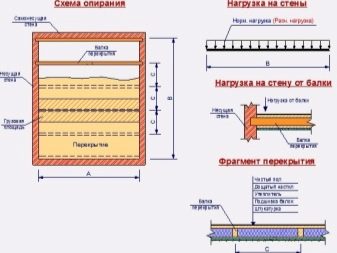

Исходные данные

Условия эксплуатации:

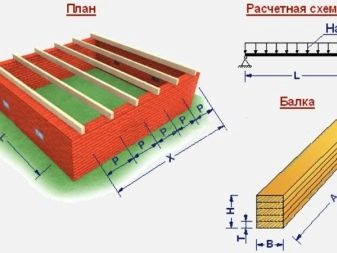

Длина пролета (L) — расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) — шаг по центру балок, через который они укладываются.

Вид перекрытия — в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается «Чердачное», в остальных случаях — «Междуэтажное».

Длина стены (Х) — длина стены, на которую опираются балки.

Характеристики балки:

Длина балки (А) — самый большой размер балки.

Вес 1 п.м. — данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление R_y — данный параметр зависит от марки стали. Например, если марка стали:

• С235 — Ry = 230 МПа;
• С255 — Ry = 250 МПа;
• С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода «форс-мажерных» ситуаций. Все-таки в России живем — привезут металлопрокат из стали не той марки и все…

Модуль упругости Е — этот параметр зависит от вида металла. Для самых распространенных его значение равно:

• сталь — Е = 200 000 МПа;
• алюминий — Е = 70 000 МПа.

Нагрузка:

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т — стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

W_треб — требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх — [ и Ι), нужно выбирать «x-x».

Расчет по прогибу:

J_треб — минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и W_треб.

Другие параметры:

Количество балок — общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса — вес всех балок длиной А.

Стоимость — затраты на покупку металлических балок перекрытия.

Перекрытие по двутавровым металлическим балкам: виды двутавровых балок

Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

• перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;
• монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
• составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

• двутавр номер 16 или 20;
• швеллер высотой до 20 см;
• уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

• бетонная смесь для формирования цельной основы;
• стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
• строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

• деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
• полиэтиленовой пленки для гидроизоляции бетонного массива;
• подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

• бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
• сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

• повышенной надежностью;
• высоким запасом прочности;
• длительным ресурсом эксплуатации;
• увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

Мнение эксперта: Перекрытия по металлическим балкам

В строительстве частного дома наиболее частое применение имеет монолитное перекрытие по металлическим балкам, так как сборное основание требует применения тяжелого крана, а деревянные перекрытия наименее прочные. В любом случае потребуется привлечение специалистов, так как при сборке моноперекрытия самое главное – правильно рассчитать и спроектировать все узлы конструкции.

Наряду с преимуществами, имеются и слабые стороны:

• трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
• необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

• общий вес;
• нагрузочную способность;
• площадь формируемой поверхности;
• расстояние между балками;
• ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

• 0,075 т/м2 – для перекрытий чердачных помещений;
• 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

• прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
• при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

Стальные (металлические) двутавровые балки перекрытий

Расчет деревянных балок перекрытий

Деревянные балки перекрытий

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий(комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов.

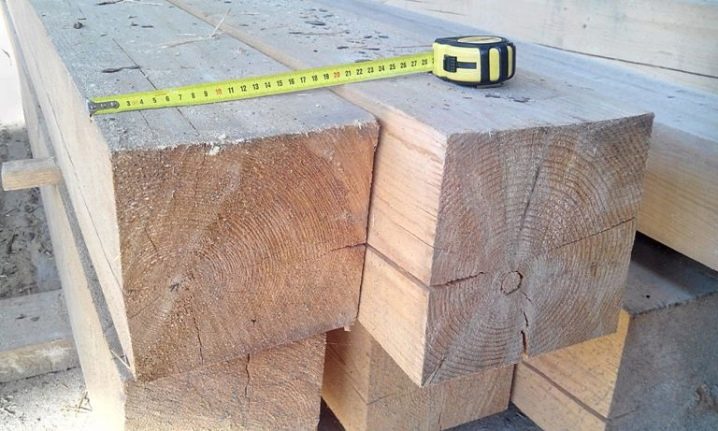

Как рассчитать необходимое сечение традиционной деревянной балки перекрытий?

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.

Для расчета минимального и оптимального сечения можно воспользоваться он лайн калькулятором Романова для деревянных балок перекрытий Для деревянно-металлических балок перекрытий можно воспользоваться онлайн калькулятором ХТС балок.

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длин пролетов:

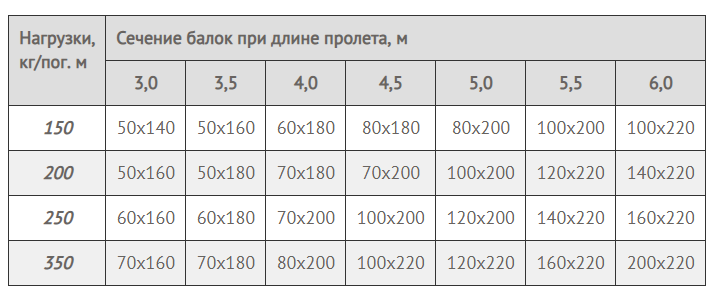

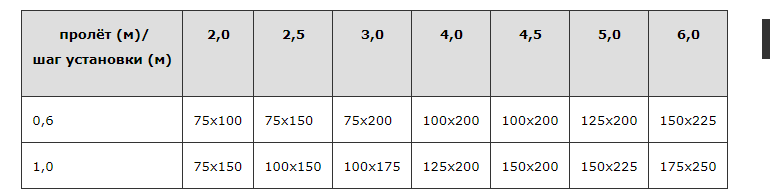

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Таблица. Сечения деревянных балок перекрытия

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица. Минимальные сечения деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Если вы используете вместо балок прямоугольного сечения круглые бревна, можно пользоваться следующей таблицей:

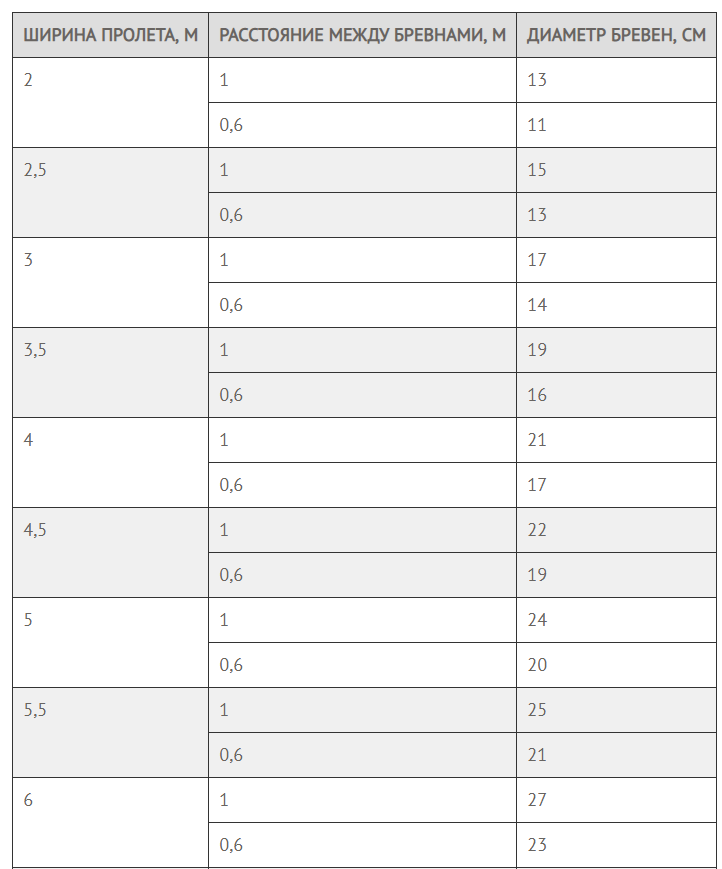

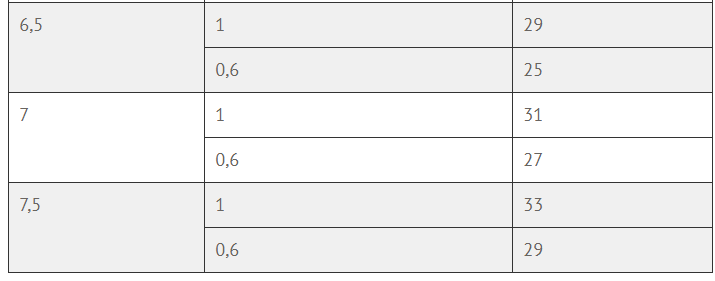

Таблица. Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м 2

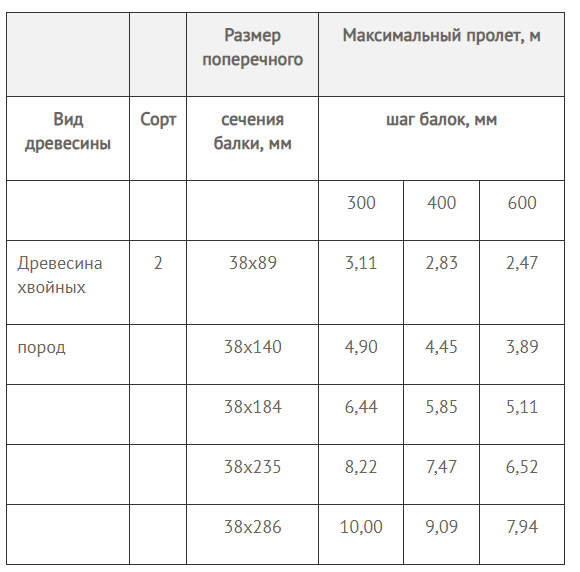

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

Таблица. Максимальные пролеты балок чердачного перекрытия. Неэксплуатируемый чердак.

Таблица. Максимальные пролеты балок перекрытий. Особые случаи

Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред. При пожаре металлические балки «текут» и прогибаются — поэтому их необходимо закрывать теплоизоляционными еегорючими базальтовыми плитами.

Вес одного метра двутавровой балки можно посмотреть в

таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует расчитвать как 350(без стяжки) -500 (со стяжкой) кг/м 2

Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Дата добавления: 2019-01-14 ; просмотров: 513 ; ЗАКАЗАТЬ РАБОТУ

Двутавровые балки перекрытия – все про «Н»-образный прокат

Двутавровые балки перекрытия с каждым годом обретают все большую популярность благодаря своим неоспоримым достоинствам. Познакомимся с их видами, производством и уделим внимание особенностям расчета элементов.

1 Первое знакомство с двутавром

Что собой представляет двутавр? Это профиль, сечение которого по форме напоминает букву «Н». Такое решение самым благоприятным образом отразилось на характеристиках изделия. Например, если сравнивать двутавр со стандартными конструкциями квадратного сечения, то его жесткость и прочность выше в 30 и 7 раз соответственно. Наиболее распространенными считаются металлические изделия, однако такие конструкции также изготавливают и из дерева.

Этот профиль очень часто используется при монтаже перекрытия и возведении мостовых сооружений. Кроме того, встретить двутавровые балки можно в автомобильной промышленности, вагоностроении, еще они незаменимы, если речь идет об армировании шахтных стволов. Основными характеристиками этого вида металлопроката считают высоту самого двутавра, ширину, среднюю толщину, а также радиус закругления полок. Еще учитывается и радиус внутреннего закругления. Все эти показатели и определяют дальнейшее применение элемента. Например, для поверхностных путей используют балки серии М с уклоном внутренних граней полок равным 12°. Если речь идет о прокате серии С, применяемом для армирования шахтных стволов, то этот параметр увеличивается и составляет 16°.

2 Особенности классификации и маркировки

Внутренние грани полок двутавра могут располагаться параллельно либо с уклоном. В зависимости от условий применения и соотношения размеров прокат делится на следующие типы. Нормальные, широкополочные и колонные элементы обозначаются символами «Б», «Ш» и «К» соответственно. Если в маркировке обнаружите букву «Д», то речь идет о профиле дополнительной серии. Еще широкополочные и нормальные двутавры могут обозначаться сочетанием символов «ДШ» и «ДБ».

Кроме того, такие конструкции делятся на сварные и горячекатаные. Первые получают путем сваривания стенки и поясов. А вот вторые изготавливают на специальных прокатных станах. Если горячекатаные изделия имеют одинаковые размеры по всей длине, а также полностью состоят из одного и того же металла, то со сварными элементами можно экспериментировать. Их пояса могут состоять из листового или профильного проката, гнутого профиля либо швеллера. При этом характеристики и свойства поясов одного и того же двутавра иногда отличаются, так как состоят из различного металла. Существуют изделия переменного сечения. Это дает возможность более рационально использовать металл и упрочнить конструкцию в местах повышенной эксплуатации.

3 Достоинства и недостатки такого металлопроката

В этом пункте суммируем все плюсы, которыми обладают двутавровые балки. Прежде всего стоит отметить их отменные прочностные характеристики, благодаря которым этот материал можно использовать даже в качестве перекрытия очень длинных пролетов. При этом монтаж элементов не составит огромного труда, да и при необходимости вы всегда сможете обработать поверхность. Такой прокат не подвержен ни деформации, ни усадке. Его по праву можно назвать универсальным, ведь такая балка встречается как в конструкции потолка, так и стен.

Еще достоинства и недостатки элементов во многом зависят от их вида. Например, горячекатаные конструкции монолитные, и нет необходимости применять дополнительную арматуру, даже если речь идет об очень сильных нагрузках. К тому же они более просты в изготовлении и экономичны. Сварной профиль имеет дополнительные ребра жесткости, благодаря которым можно снизить толщину стенок и соответственно себестоимость изделия. Плюс такие элементы изготавливают по индивидуальным заказам, и их размеры устанавливает клиент. Это позволяет минимизировать отходы во время строительства. Также по требованию заказчика конструкция может быть усеченной, равно- либо неравнополочной, иметь перфорацию, фланцевые соединения.

А вот к минусам монолитного проката стоит отнести высокую емкость металла, вызванную утолщением стенок, а также вес и размеры конструкции. Дело в том, что такие двутавровые балки изготавливаются только в соответствии с ГОСТом, а значит, их параметры, в том числе и длина, должны полностью соответствовать размерам, указанным в документации. Поэтому очень часто мы вынуждены самостоятельно резать элемент, а излишки приходится списывать в отходы, что нерационально. Недостатками сварных изделий можно назвать необходимость использования дополнительной арматуры для создания ребер жесткости, что увеличивает трудозатраты.

4 Правила калькуляции двутавров

Как видно, выбор двутавровых конструкций довольно большой, но чтобы использование этого элемента было рационально и конструкция получилась надежной, следует правильно подобрать профиль. В этом пункте мы рассмотрим, как найти подходящий двутавр. Если планируете использовать изделие для перекрытия, необходимо знать такие параметры, как расстояние между стенами и максимальную нагрузку, которая будет приходиться на будущую конструкцию. Далее провести расчет можно с помощью специальных онлайн-калькуляторов либо вычислить параметры самостоятельно.

Заглянув в ГОСТ, вы найдете таблицы, в которых указаны обозначения, размеры, площадь сечения профиля и линейная плотность материала. Также существуют таблицы, где оговаривается масса одного метра изделия. Чтобы узнать вес всего элемента, необходимо умножить массу его метра на длину. А вот для расчета несущей способности двутавровой конструкции нужно уточнить и ширину полок. Причем этот параметр должен соответствовать и сечению несущей колонны. Например, если это квадрат со стороной 510 мм, тогда необходимо подобрать профиль шириной не более 460 мм. Это обусловлено тем, что двутавр нужно будет приваривать и требуется оставить запас для сварочных швов.

Для расчета нагрузки следует сначала узнать нормативное воздействие (нагрузка, приходящаяся на 1 м профиля). Затем это значение умножаем на коэффициент прочности по нагрузке и полученный результат суммируем с массой изделия. Таким образом, мы вычисляем момент сопротивления, а там дело за малым, осталось только подобрать из сортамента нужный профиль.

При этом следует учитывать, что металлическая конструкция может использовать максимум 80% от допустимого прогиба.

Современные технологии значительно упрощают нашу жизнь и если нет никакого желания самостоятельно заниматься расчетами и подбирать нужный вариант по справочникам, то можно воспользоваться онлайн-калькулятором. С ним работать очень просто, необходимо всего-то заполнить пустые поля и программа выдаст оптимальные варианты. Нужно указать конструкцию, в которой будет использоваться двутавровая балка, например, она необходима для перекрытия. Затем уточняете максимальный пролет и шаг установки профиля. Шагом называется расстояние между двумя элементами, расположенными параллельно друг к другу. Рекомендуемая величина составляет 1 м, но в некоторых случаях можно увеличить его до 1,2 м. Также необходимо знать расчетную нагрузку, приходящуюся на квадрат и угол наклона стропил. Теперь вы знаете, какой именно элемент лучше всего подойдет для конкретного перекрытия.

5 Усиление своими руками – делаем безопасно

Безусловно, лучше всего подобрать двутавр с нужной несущей способностью и использовать его, но иногда такой возможности нет и необходимо усилить конструкцию самостоятельно. Этому вопросу мы и уделим внимание. Стоит отметить, что усиление различных узлов происходит неодинаково.

Если на элемент перекрытия приходятся нагрузки на сжатие, растяжение либо изгиб, то необходимо увеличить сечение изделия. Сделать это можно, приварив дополнительные детали к профилю. Однако действовать нужно обдуманно и руководствоваться размерами двутавра, а также направлением сварочных работ. Дело в том, что во время этой операции металл нагревается, и несущая способность элементов может, напротив, снизиться. Для продольных швов максимально возможное понижение этой характеристики не превышает 15%. А вот если речь о поперечном направлении, то несущая способность может снизиться на целых 40%. Так что накладывать швы в поперечном направлении нельзя.

Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.

В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

Исходные данные

Длина пролета (L) — расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) — шаг по центру балок, через который они укладываются.

Вид перекрытия — в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается «Чердачное», в остальных случаях — «Междуэтажное».

Длина стены (Х) — длина стены, на которую опираются балки.

Длина балки (А) — самый большой размер балки.

Вес 1 п.м. — данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление R_y — данный параметр зависит от марки стали. Например, если марка стали:

• С235 — Ry = 230 МПа;
• С255 — Ry = 250 МПа;
• С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода «форс-мажерных» ситуаций. Все-таки в России живем — привезут металлопрокат из стали не той марки и все.

Модуль упругости Е — этот параметр зависит от вида металла. Для самых распространенных его значение равно:

• сталь — Е = 200 000 МПа;
• алюминий — Е = 70 000 МПа.

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т — стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

W_треб — требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх — [ и Ι), нужно выбирать «x-x».

Расчет по прогибу:

J_треб — минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и W_треб.

Количество балок — общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса — вес всех балок длиной А.

Стоимость — затраты на покупку металлических балок перекрытия.

Двутавровые балки перекрытия: особенности конструкции из металла

Ни один строительный объект, каким бы ни было его назначение, не обходится без применения балок перекрытия. Ее функция как инженерной конструкции – в успешном перераспределении вертикальных и горизонтальных нагрузок в процессе собственной работы на изгиб.

Двутавровые балки перекрытия представляют собой тип фасонного проката, изготовленного из высококачественной стали. Сталь может быть либо низколегированной, либо углеродистой. Этот тип сортового проката имеет форму бруса, ориентированного горизонтально или наклонно. Или, говоря простым языком, стальная двутавровая конструкция – это прокат определенной формы, изготовленный из профильной стали специального исполнения. Форма определяется его конструктивными особенностями. Чаще всего она внешне похожа букву «Н». Такая форма усиливает прочность элементов конструкции и придает дополнительную жесткость. Где же используются двутавровые балки перекрытия?

Балка двутавровая: применение ↑

Балка металлическая двутавровая из стали больше известна как элемент перекрытий каркасов промышленных зданий, имеющих большие пролеты. Их используют также при возведении мостов и других подвесных путей, колонн и другого во всех тех местах, где присутствуют повышенные нагрузки и им необходимо противостоять. Они воспринимают нагрузку от вертикального поперечного воздействия, которая одновременно отражается на стенах, колоннах и других опорах.

Деревянный аналог стального двутавра используется в каркасном домостроении. Следует отметить, что в последнее время его нередко стали использоваться в оформлении строений как элемент дизайна.

Их правильный расчет обеспечивает большую эффективность металлоемкости, нежели этот показатель у обычной горячекатаной конструкции. При установке двутавра уменьшается масса несущих конструкций, что позволяет сократить затраты на строительство. Двутавры используются также в тяжелом машиностроении при создании тяжелого оборудования.

Незначительный вес при чрезвычайно высокой жесткости делает их идеальным вариантом для использования в качестве основы под высоконагруженные строения.

Виды двутавровых балок ↑

В конструкциях двутавров внутренние грани полок могут располагаться наклонно либо параллельно. Сортамент , который имеет балка двутавр, характеристики, габариты в основном определяются расстоянием между параллельными (П) или наклонными (У) внешними гранями.

Типоразмеры и ГОСТы: ↑

Балка двутавровая ГОСТ 26020 83 характеризуется параллельными гранями полок. Под этот стандарт входят двутавры, имеющие высоту 10–100 см и ширину полок – 5,5–40 см. По последнему параметру классифицируют на: узкополочные (У), нормальные (Б), среднеполочные (Д), широкополочные (Ш) и колонные (К). Колонные двутавры отличаются почти одинаковой высотой профиля и шириной полки.

Двутавры, характеризующиеся наклонными гранями, классифицируются на:

обычные (ГОСТ 8239 89) – ограничения на величину уклона внутренних граней составляют порядка 6–12%;

специальные (ГОСТ 19425 74) – М: подвесные пути, имеющие угол наклона не больше 12% и С: для армированных шахтных стволов, имеющих угол наклона до 16 %.

колонные двутавры (К) по ГОСТ 26020-83

Изделие выполненное по ГОСТ полностью соответствует параметрам чертежа, то есть имеет заданное поперечное сечение, размеры полок (высота, ширина и толщина) и другое.

Маркировка: как расшифровать ↑

Начнем с двух цифр в начале маркировки. Они отмечают высоту в сантиметрах конкретной группы профилей. Следующие индексы – буквенные, они указывают на вид профиля в соответствии с шириной полок, к примеру, У, К и т. д. Если профили в группе отличаются размерами стенок и полок, то далее в маркировке указан размер профиля в серии. Например, маркировка двутавра с параллельными гранями может иметь вид: 25Б, 100Ш, 35К, 24ДБ1.

Монтаж ↑

Двутавр металлический изготавливают поэтапно. Прежде всего металл раскраивается на полосы требуемых размеров. Для улучшения провара кромки разделывают на специальном станке. Подготовленные полосы монтируют на сборочном стане. Их укладывают на входной конвейер, зажимают, позиционируют и фиксируют. Завершают сборку сварочными работами на специальном станке. Сваривают его двумя комплектами сварочных головок под флюсом. Двутавр в основном состоит из трех элементов. Поясные швы приваривают сварочными автоматами, а ребра жесткости приваривают поперек чаще вручную, в крайнем случае – полуавтоматом. Сварные конструкции собирают различными способами: используя хомуты и прихватки или в особом кондукторе.

балка металлическая двутавровая: процесс производства

Готовый двутавр очищают от налета ржавчины, жира, грязи и другого, используя дробеструйную установку. После этого качество его покрытия из краски и лака заметно улучшается.

При устройстве конструкции швы поясов иногда сваривают по ручной технологии. Тогда последовательность сборки полностью меняется. Сначала на пояс в нижней части конструкции монтируют вертикальную стенку, а следом ребра жесткости. Их захватывают и монтируют пояс в верхней части. Собранная конструкция зажимается хомутами и переходят к сварочным работам.

на фото металлическая балка двутавр

Наиболее ответственным этапом монтажа считается стыковка двутавровых балок. Швы поясов в обеих направлениях от стыка незаваривают на длину в полтора раза большую, нежели поясная ширина. Стык двутавровых балок свариваются в такой очередности: свариваются стыки вертикальной стенки, двух поясов, сначала ту, которая работает на растяжение, затем вторую, работающую на сжатие. Завершают устройство стыка довариванием швов на поясах на тех участках, которые остались незаваренными.

Сварная конструкция имеет массу преимуществ перед прокатной и, в первую очередь, это ее более высокие прочностные характеристики при массе, меньшей прокатной примерно на треть.

Двутавр металлический: сборка на видео

Материалы к статье:

ГОСТ 19425-74 Балки двутавровые и швеллеры стальные специальные. Сортамент (134,7 KiB, 1 359 hits)

ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент (297,8 KiB, 1 118 hits)

ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент (424,9 KiB, 1 342 hits)

Оценка статьи:

Загрузка… Сохранить себе в: Перекрытие по двутавровым металлическим балкам: виды двутавровых балок Ссылка на основную публикацию wpDiscuzAdblock
detector

Балочные перекрытия для строительства индивидуальных домов

---

 В первой статье цикла, посвященного перекрытиям, мы рассказали об их видах, применяемых в индивидуальном строительстве, и материалах их изготовления.  Читайте ее здесь: http://z500proekty.ru/perekrytiya-v-dome-chast1.html

undefined

undefined

undefined

. В этой статье мы подробно остановимся на балочных перекрытиях и их разновидностях.

Балочные перекрытия

Их главным конструктивным элементом являются балки, которые обычно расположены через равные промежутки. Именно на них опираются элементы заполнения, которые и несут ограждающую функцию. По типу материала различают железобетонные, металлические и деревянные балки.

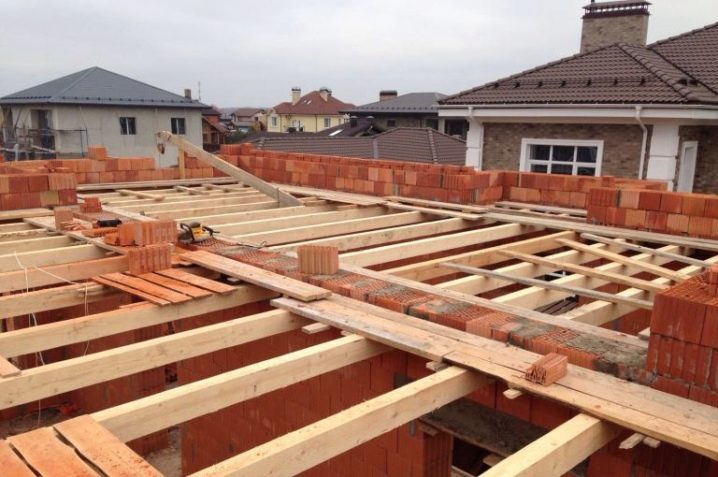

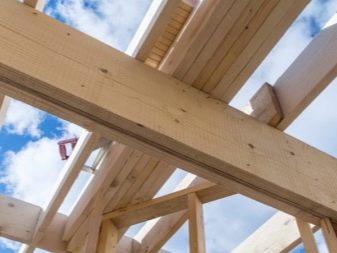

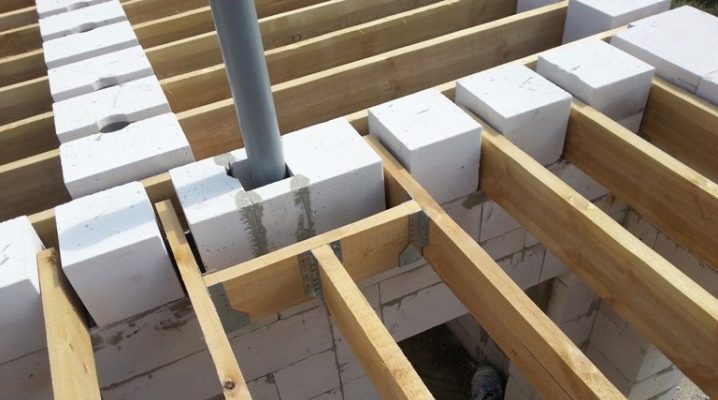

Перекрытия на основе деревянных балочных конструкций

Большие и маленькие деревянные дома, да и индивидуальные каркасные дома (проекты, цены можно легко найти в интернете) чаще всего строятся с применением именно балочных деревянных перекрытий. Деревянные балки применяют с учетом ограничения: перекрываемый пролет для междуэтажных перекрытий не должен быть шире 5 м, а для неэксплуатируемого чердачного помещения пролет чердачного перекрытия должен быть менее 6 м. В этом и заключается разница с металлическими перекрытиями, которые применяются при любой ширине перекрываемого пролета.

Для деревянных перекрытий используются балки, выполненные из хвойных и лиственных пород древесины. Верхняя поверхность балок выполнена в виде настила, который обычно используется в качестве пола. Деревянное балочное перекрытия состоит из следующих слоев: балка, накат, пол, утеплитель. Если вы выбираете прямоугольные в плане дома из дерева, проекты обычно предусматривают поперечное перекрытие проема с деревянными балками, уложенными вдоль короткой стены.

Достоинства деревянных перекрытий:

• Простота и быстрота монтажа деревянных перекрытий даже в сложных местах. Технология при этом не требует наличия специфической оснастки, кранов и другой техники.
• Легкость такого типа перекрытий.
• Сравнительно небольшая стоимость.

Недостатки деревянных конструкций:

• Самым важным недостатком, требующим повышенного внимания, является пожароопасность.
• Стоит также сказать о возможности заражения жуком-короедом и загнивания древесины.

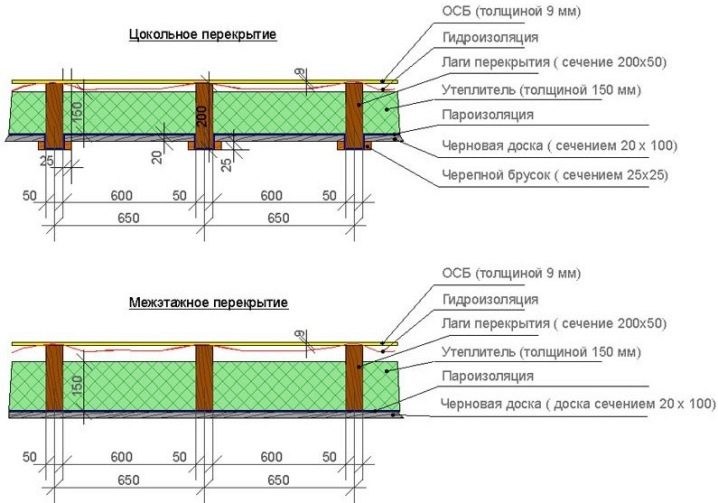

Пример «пирога» перекрытия по деревянным балкам:

1. Пол
2. Пароизоляция
3. Утеплитель
4. Контррейка
5. Балка
6. Черновой потолок
7. Внутренняя отделка

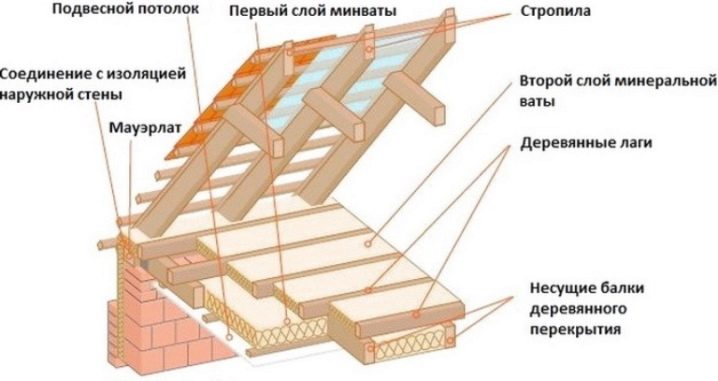

Как разновидность деревянных перекрытий можно выделить стропильные фермы. Это цельная конструкция, которая объединяет кровельные стропильные фермы и межэтажные перекрытия. Такая система имеет ряд преимуществ по сравнению с традиционной стропильной конструкцией и традиционными деревянными перекрытиями:

• фермы очень часто обходятся застройщику дешевле, чем традиционные решения;
• их можно использовать для пролетов 6 – 9 м.

Но при использовании стропильных ферм не во всех случаях удается выгодно использовать чердачное пространство, из-за сложного расположения деревянных элементов.

Перекрытия по металлическим балкам

Такие перекрытия выигрывают в сравнении с деревянными, потому как являются более долговечными, надежными и экономят пространство за счет меньшей толщины. Перекрытия подобного типа применяются редко. Проемы между балками можно заполнить как вставками из легкого бетона, облегченными железобетонными плитами, так и деревянным накатом или щитами. Масса квадратного метра подобного перекрытия нередко превышает 400 кг.

Преимущества металлических перекрытий:

• Дает возможность перекрыть пролеты большой ширины (более 4-6 м).
• Балка, выполненная из металла устойчива к огню и не подвержена процессам гниения.

Несмотря на явные достоинства металлические перекрытия имеют довольно серьезные недостатки:

• Риск образования коррозии на металле в местах повышенной влажности.
• Перекрытия подобного типа характеризуются пониженными звуко – и теплоизоляционными свойствами. Для того, чтобы компенсировать этот недостаток, применяют войлок для обертывания концов металлических балок.

Несущим элементом в перекрытиях данного типа является прокатный металлический профиль: швеллер, уголки, двутавр.

Пространство между балками заполняют пустотелыми плитами толщиной 9 cм из сборного железобетона. Эти плиты обрабатывают слоем шлака, покрывая его железобетонной стяжкой, имеющей толщину 80-100 мм. Расход стали, используемый для изготовления балок, зависит от её марки и равен примерно 25-30 килограмм на квадратный метр.

1-      Бетонная стяжка.

2-      Настил из досок.

3-      Балка.

4-      Плита из сборного ж/б.

5-      Слой гидроизоляции.

6-      Штукатурная сетка.

7-      Слой штукатурки.

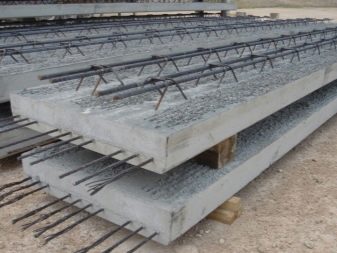

Перекрытия из железобетонных балок

Особенностью конструкции является обязательное применение крановой техники ввиду большого веса элементов. Так вес железобетонной балки составляет от 175 до 400 кг. Такими конструкциями перекрывают пролеты шириной в 3-7,5 м.

‬Железобетонные балки‭ ‬монтируются с шагом‭ ‬60-100‭ ‬см.‭ ‬Пространство между балками заполняют легкобетонными плитами или легкобетонными пустотелыми блоками (‬для дощатого или паркетного пола используют плиты,‭ ‬а для пола, покрытого линолеумом или  паркетом по бетонному основанию‭ используют ‬пустотелые блоки). Чердачные перекрытия нужно обязательно утеплить,‭ ‬для междуэтажных перекрытий обеспечить хорошую звукоизоляцию,‭ ‬цокольные и подвальные перекрытия также утеплить.



1.- железобетонная балка, 2.- лекгобетонная плита/пустотелые блоки, 3.-цементная стяжка (с подложкой или без), 4.- паркет, ламинат/линолеум.

Достоинства железобетонных балок:

• По сравнению с деревянными балками перекрывает пролеты большей ширины.

Недостатки:

• Необходимость использования грузоподъемного оборудования для монтажа перекрытий по балкам из железобетона.

Итак, проекты одноэтажных частных домов и многоэтажных коттеджей могут быть рассчитаны на различные виды балочных перекрытий в зависимости от конструктивных особенностей здания. В заключительной статье нашего цикла мы поговорим о безбалочных перекрытиях.

ВАЖНО! Все характеристики перекрытий должны рассчитываться проектировщиками для каждого конткретного дома индивидуально, только тогда они смогут выдерживать положенные нагрузки, и прослужат вам долго!

Тип перекрытий вы можете выбирать самостоятельно, в зависимости от того какой вариант наиболее экономически выгоден для вашего региона. Если тип перекрытий в проекте нужно будет заменить, наш проектный отдел сможет внести соответствующие изменения

undefined

undefined

undefined

в выбранный вами проект дома Z500. В следующей статье мы расскажем о второй группе перекрытий, которые не нуждаются в балках : .Некоторые изображения, которые вы видите в этой статье, предоставлены интернет-ресурсом http://www.builderclub.com/

Балочные перекрытия по деревянным балкам, по металлическим балкам. Монолитные перекрытия.

Балочные перекрытия собирают из несущих балок и заполнения между ними- наката. Балочные конструкции изготовляются на основе металлических, деревянных или железобетонных балок с последующей их отделкой всеми необходимыми элементами перекрытий.

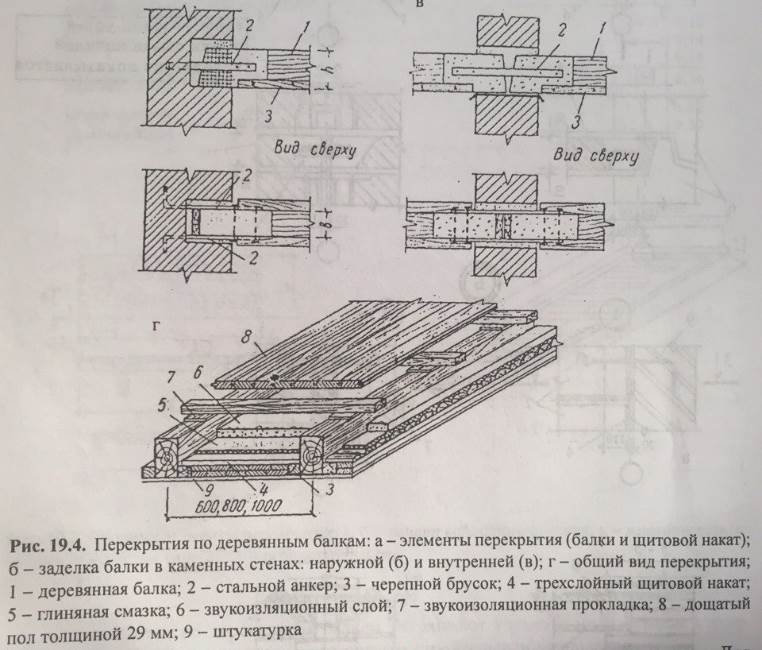

Перекрытия по деревянным балкам.В настоящее время деревянные перекрытия допускается применять лишь в малоэтажных зданиях и только в районах, где лес является местным строительным материалом. Достоинства : лёгкость перекрытий, изготавливаемых из «деловых» пород древесины; простота и удобство монтажа балок; возможность обходиться без привлечения специальной техники (подъемника или крана),сравнительно невысокая стоимость. Недостатки — сгораемость, возможность загнивания и относительно малая прочность.

Деревянные балки могут иметь сплошное или составное сечение. Для опирания элементов (межбалочного заполнения- наката) по бокам балок прибивают бруски, называемые черепными.

Концы балок, заведенных в несущие стены, антисептируют, изолируют 2-мя слоями рубероида и анкеруют в каменных стенах. Заполнение между балками выполняют из щитового дощатого наката.

Деревянные перекрытия относятся к акустическим слоистым конструкциям. Для обеспечения звукоизоляции на накате располагают звукоизоляционный слой по водоизоляционной стяжке. Стяжка выполняется из рулонных материалов или по смазке глинопесчаным раствором. Для звукоизоляции используют минераловатные плиты или другие эффективные легкие пористые материалы.

1-деревянная балка,2-стальной анкер,3-черепной брусок,4-трехслойный щитовой накат,5-глиняная смазка,6 — звукоизоляционный слой,7-звукоизоляционная прокладка,8-дощатый пол толщиной 29 мм,9-штукатурка



По металлическим балкам. По сравнению с деревянными достаточно надежны и более долговечны, а также имеют меньшую толщину (экономят пространство), но подобные перекрытия возводят редко. Для заполнения проемов между балками можно использовать легкобетонные вставки, облегченные железобетонные плиты, деревянные щиты или деревянный накат. Масса 1 м2 такого перекрытия часто превышает 400 кг.

Преимущества:

• Металлической балкой можно перекрыть большие пролеты ( 4-6 метров и более).

• Металическая балка негорюча и устойчива к биологическим воздействиям(гнили и т.д.).

Но перекрытия по металлическим балкам не лишены недостатков:

• в местах повышенной влажности на металле образуется коррозия.

• Кроме того, такие перекрытия имеют пониженные тепло- и звукоизоляционные качества. Чтобы смягчить этот недостаток, концы металлических балок обертывают войлоком.

В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголки.

Между балками укладывают сборные железобетонные пустотелые плиты толщиной 9 см. По железобетонным плитам нанесен слой шлака и железобетонной стяжки толщиной 8-10 см. Расход стали высокий — 25- 30 кг/м2 в зависимости от марки стали, из которой изготовлены балки.

1 — «чистый» пол; 2 — дощатый настил; 3 — балка; 4 — сборная ж/б плита; 5 — гидроизоляция; 6 — сетка штукатурная; 7 — штукатурка.



Монолитные перекрытия.

Монолитные перекрытия взводятся на строительной площадке при помощи щитовой или туннельной опалубки. По своей, конструктивной схеме они могут быть:

• ребристыми (балочными), состоящие из главных и вспомогательных балок, объединенных монолитной плитой;
• кессонными с взаимопересекающимися балками одинаковой высоты;
• безбалочными — в виде сплошной монолитной плиты, опираемой на вертикальные несущие конструкции.

Ребристые перекрытия состоят из плиты, второстепенных(ребер) и главных (прогонов) балок. Высота главных балок выше второстепенных. При квадратном плане перекрываемого помещения применяют вариант кессонного перекрытия, в котором все ребра, поддерживающие плиту перекрытия имеют одинаковую высоту.
Все элементы перекрытия балочной (плиты и балки), а также безбалочной систем (плиты и колонны) жестко связанны между собой.

Монолитные безбалочные перекрытия работают по схеме многопролетной неразрезной конструкции, с опорами на несущие стены. Защемление несущих монолитных перекрытий осуществляется по контуру или по трем сторонам



особенности межэтажных перекрытий по деревянным балкам. Характеристики сборных перекрытий между первым и вторым этажами. Описание конструкции

Балки, расположенные через равные перекрытия, являются главным элементом конструкции любого здания. На балочные перекрытия опираются дополнительные ограждающие функциональные детали. В качестве материала для балок используется железобетон, древесина, металл, комбинированные материалы.

Что это такое?

Каждый элемент балочной системы играет важную роль. Детали делаются обычно типовых размеров, собираются на месте с помощью подручных механизмов. Вид балочного перекрытия всегда связан с масштабами строения. Самый простой вариант – из древесины, подходит для частного индивидуального строительства. Плиты перекрытия – конструктивный элемент многоэтажного дома. Элементы участвуют в непосредственном разделении дома на этажи.

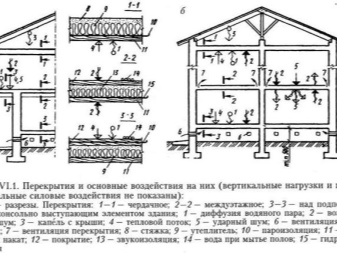

Классическое перекрытие – это горизонтальная несущая конструкция здания. Кроме межэтажных элементов, перекрытия бывают цокольными и чердачными. Их различают по форме на плоские и сводчатые. Основные характеристики перекрытий обычно соответствуют требованиям, о которых осведомлены конструкторы, архитекторы, другие лица, ответственные за концепт жилстроительства. Классификация перекрытий по признакам выделяет следующие позиции:

• по материалу;
• по назначению.

Роль балочных перекрытий в жилстроительстве высока. Без балок перекрытия полы в квартирах будут прогибаться даже под незначительной тяжестью, а потолки рушиться от обычных люстр. Это своего рода прочный скелет, внешний вид которого напоминает ребра. Балками перекрытия этот скелет называется издавна. Эта основная опора всегда сооружалась и сооружается сейчас с достаточной прочностью, значительно увеличивая вес конструкции в целом.

Правда, современные материалы отличаются легким весом и хорошей прочностью.

Для чего необходимы?

Система балочных перекрытий несет в себе не только механические нагрузки. Это также теплоизоляционная и звукопоглощающая прослойка. Она изолирует внутренности дома от внешнего воздействия. Например, не допускает сырости из подвала, холода из чердака. Уличные звуки не попадают в комнаты именно благодаря качественным основам балочного перекрытия. В жилых малоэтажных зданиях они обычно каркасного типа, а межэтажные перекрытия выглядят сплошной конструкцией, которая укладывается не только между первым и вторым этажами. Они являются общим скелетом сооружения.

Механическая нагрузка на перекрытия измеряется используемым материалом и эксплуатационными характеристиками здания. Все параметры рассчитываются на основании определенных задач, которые не так-то просто исполнить.

Правильных результатов добиваются ответственные профессионалы.

Разница в расчетах связана с наличием утеплителей, используемых видов материалов. Интенсивность эксплуатации чердачных помещений, хранение вещей тоже влияют на расчетные значения.

Если на чердачном пространстве планируется мансарда, учитывается и вес напольного покрытия, а также имеющейся мебели и перегородок.

В зависимости от показателей, перекрытия бывают сборными, монолитными или комбинированными. Они необходимы, чтобы разделить между собой этажи, конструкцию чердака или подвал от основного помещения. Главные виды балочных перекрытий обычно из древесины или стали. Деревянные балки недорогие, но не используются в масштабном индустриальном строительстве. Недостатки материала:

• сгораемость;
• загнивание;
• небольшая прочность.

Перекрытия подходят для строительства деревянных сооружений, малоэтажных конструкций, хозяйственных сооружений. В жилых зданиях массового типа применяются сборные плиты из железобетона и комбинированные панели. Элементы подразделяются на мелко- и крупноразмерные. Плиты малых размеров применяют в частном строительстве или при сооружении зданий небольшой этажности.

Крупные плиты нужны для весьма значительных сооружений, при наличии весомых динамических нагрузок. Иногда типовые конструкции плит не могут быть применены, так как они не обеспечивают необходимой жесткости. Например, если сооружаемое здание сложной формы, перекрытие для него изготавливается на заказ.

У балочных перекрытий множество назначений. В общей схеме устройства балки не только принимают на себя часть усилия, но и передают ее через стены фундаменту. Это своего рода диафрагмы жесткости, которые создают прочность сооружения.

Особенности конструкции

Оптимальные варианты конструкций подбирают застройщики особыми методами. Обычно сравниваются цены, качество материала, возможные трудозатраты, сроки строительства. Этот элемент сооружения для нижних этажей является потолком. Для этажей, расположенных выше, балки – это пол. Требования у некоторых видов балочных перекрытий довольно жесткие. Например, когда нужно осуществить разделения помещений с температурной разницей. Функциональность у данных конструкций почти такая же, как у наружных стен.

Количество общих нагрузок на балочные перекрытия должно быть соразмерно эксплуатационным характеристикам здания. Если расчетные показатели не будут соблюдены, это может привести к дефектам, самый незначительный из которых – скрип полов. При грубых нарушениях работ произойдет обрушение здания при эксплуатации. Тип перекрытия должен быть правильно выбран. Только таким способом будет обеспечена надежность конструкции, а также комфорт при нахождении в жилье.

Виды

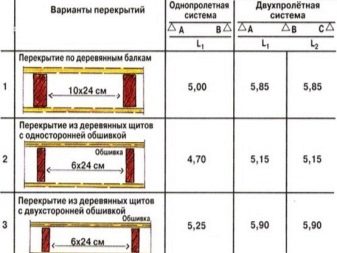

Балочные перекрытия схематично выступают несущей частью, а промежуток между ними наполняется отделочными материалами пола и потолка. Перекрытия по деревянным балкам чаще всего изготавливаются из бруса размером:

• 50*150;
• 100*150;
• 150*150;
• 150*175;
• 175*175.

Особенность деревянных балок состоит в том, что на больших расстояниях они обеспечивают прочность, но не влияют на качественную жесткость. Этот дефект устраняется правильностью расчетов, но при частном строительстве не всегда есть возможность их осуществить. Рекомендованный шаг для балочных перекрытий – 500-600 мм.

Ребристые настилы, ограниченные в использовании в обычном понимании, нашли применение в чердачных конструкциях. Они изготавливаются с ребрами в одном или двух направлениях. В верхней части есть сплошная плита. Плиты связываются между собой анкерными стальными соединениями. Они же обеспечивают единство плит с вертикальными несущими элементами здания. Стальные балки тоже подразделяются на виды, среди которых:

• монтажные;
• полумонтажные;
• монолитные системы.

Швеллеры или тавры редко используются в индивидуальном строительстве, хотя и обладают серьезными преимуществами перед другими видами. Главный недостаток подобных конструкций – существенный вес, который может достигать 400 кг. Несущие способности внешних элементов должны соответствовать данной характеристике. Например, подобные детали не подходят под панельные или сборные конструкции из газобетона.

Железобетонная структура редко практикуется в ИЖС. Технически она должна соответствовать высоте несущего элемента, который должен образовывать 1/20 часть от промежутка между основами. Ширина балки просчитывается пропорцией 5: 7.

Преимущество железобетонных конструкций в том, что возможно их самостоятельное изготовление. Это допустимо при наличии опалубочного оборудования, железобетонной смеси вида 300 и спецарматуры. Железобетонное перекрытие заполняется блоками из ячеистого бетона или пустотелыми керамическими камнями.

Использование в частном жилье подобной системы влечет повышенные трудозатраты и экономическую невыгодность проекта.

Однако устоявшиеся технологии успешно корректируются. Например, скелет по деревянным балкам можно получить такой же, как по металлическим характеристикам. Видоизменения параметров можно добиться благодаря другому порядку размещения несущих конструкций.

Балки располагаются попарно, с шагом 500 мм. Одна деталь из пары с большими габаритами выступает основой для пола, а другая (меньшая) играет роль несущего элемента для потолка. При создании данной системы исключаются любые колебания, а еще появляется идеальная звукоизоляция.

Как подобрать?

Длина балок выбирается в соответствии с величиной перекрываемого пролета. Как правило, в подсчетах участвует наименьшее расстояние, если комнаты прямоугольные. При наличии квадрата течение укладки теряет свой смысл. Особенно если дом каменный, а все его стены несущие, с достаточной прочностью. Они выдержат навалку не только от деревянных балочных перекрытий, но и от стальных и железобетонных конструкций.

Параметры балок выбираются от соотношения параметров имеющихся пролетов. При необходимости в конструкцию вводятся вспомогательные элементы с большими габаритами, которые упираются на детали меньшего сечения.

Чтобы в итоге получился пол одного уровня, балки во второстепенной конструкции закладываются в несущие основания на высоту своего сечения.

Шаг балок не всегда подчиняется единому принципу. Это обязательство связано с основами стен, в которых обустраиваются ниши. Они появляются в процессе возведения, а здесь возникают свои нюансы. В некоторых случаях балки перекрытия могут опираться на отдельно стоящие опоры, например, когда конструкция каркасная. Стойки могут быть тоже из древесины, такие элементы соединяются между собой специальными скобами.

Если пролеты в сооруженном здании более 7 метров, заполнять их рекомендуется стальными балками перекрытий. Еще эти элементы незаменимы при реконструкции строений. Например, стальные балки практиковались при возведении сталинских высоток. В совокупности с железобетонным монолитом конструкции получились очень прочными и в наши дни считаются качественными.

Принцип расположения стальных элементов схож с деревянными конструкциями. Подготовка ниш отличается некоторыми особенностями. Например, несущие элементы нуждаются в защищенности от неравномерного разделения усилий.

Под стальные балки принято укладывать специальные стальные листы или подготавливать бетонную подушку. Ниши утепляются специальными материалами.

Рекомендации

Утеплитель можно закладывать непосредственно в нишу, но при условии, когда он отсутствует в конструкции стены. Открытая ниша может быть не только проводником холода, но и причиной появления влаги и скопления конденсата. Ее важно правильно утеплить подходящим теплоизолирующим материалом.

В качестве теплоизолятора подойдет пенополистирол. Материал не впитывает влагу и хорошо сохраняет теплый воздух в помещении. При его выборе стоит учесть повышенную горючесть пенополистирола, поэтому остеречься от заполнения деревянных ниш с балками из древесины. В этом случае предпочтительней заделать нишу бетонным раствором и специальной негорючей монтажной пеной. При выборе последнего варианта конец балки рекомендуется завернуть толем или рубероидом.

Крайне не рекомендуется выбирать для этих же целей пленку или обычный полиэтиленовый мешок. В замкнутой зоне от мешка появится конденсат, стена будет промерзать. В качестве изолирующей подложки подойдет пропитка из дегтя или любой современный антисептический препарат. Это исключит преждевременное гниение балок перекрытий.

Ниша, заделанная дополнительными утеплителями, именуется глухой. Определение более распространено, чем открытая конструкция. В этом случае зазор между балкой и стеной ничем не наполняется. Материалы и трудозатраты будут сэкономлены, но звукоизоляция существенно снижена. Гидроизоляция стены внутри в этом случае также необходима, например, балки обязательно покрываются защитными материалами.

Тип перекрытия можно выбрать самостоятельно. При этом нужно учитывать характерные особенности местности. Экономически выгодные варианты можно подобрать для каждого региона в отдельности. Важные характеристики перекрытий учитываются проектировщиками. Расчеты индивидуальны для каждого конкретного сооружения. Только в этом случае можно быть уверенным в надежности конструкции, которая вне зависимости от нагрузок прослужит долгий срок службы.

О расчете деревянного перекрытия подробно рассказывается в видео ниже.
