Проекты печи из кирпича для бани: как выбрать лучший вариант

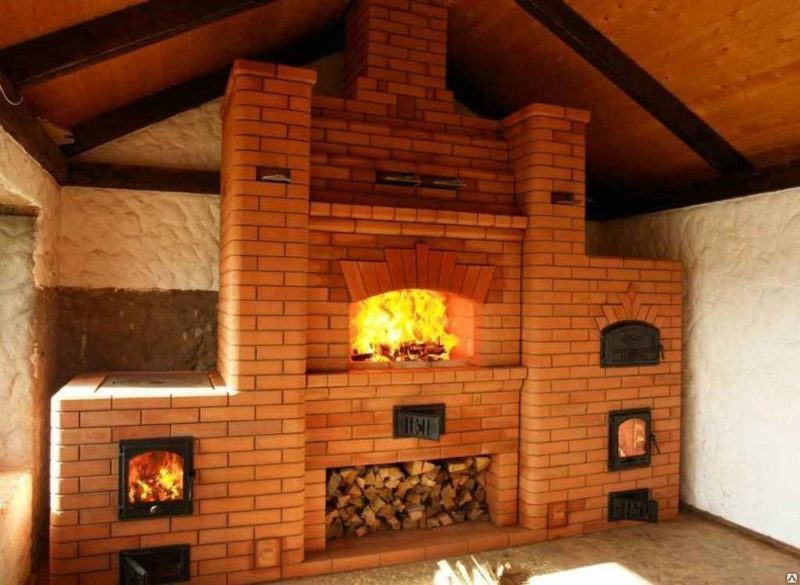

Главная в любой бане печь

Любая баня, будь она русская или финская сауна — это, прежде всего, печь. Перед тем как начать строительство, нужно сначала определиться с ее конструкцией. Выбор этот бывает затруднителен, и чтобы помочь сориентироваться своему читателю, рассмотрим, чем отличаются разные проекты печи из кирпича для бани.  То есть, классифицируем их по разным признакам.

Если же вы решили не заказывать печь у мастеров, а возвести самостоятельно, постараемся помочь советом, и предложим вашему вниманию несколько конкретных конструкций.

Классификация печей

Вначале немного теории, классифицируем проекты кирпичных печей для бани по разным признакам. Разобравшись в них, выбор сделать будет намного легче.

Различия по функциям печи

Температура в бане может достигать 90 градусов

Главная задача любой печи — это прогреть помещение до необходимой температуры. И не до недостаточно комфортных для жилых помещений 18-20 градусов — в хорошей парной может быть до 90, а в финской сауне и больше 100.

Вторая функция, которая отличает банные печи от других — это нагреть камни. Отсюда, кстати, и пошло второе название: каменка. Поливая их водой, получают пар в русской бане, а в сауне просто используют их сухой жар.

Поэтому проекты печей для бани из кирпича делят на два типа:

1. печи для русской бани;
2. для сауны.

По конструкции эти два типа практически одинаковы, только печь второго типа имеет большую загрузку камней. Площадь контакта их с воздухом тоже увеличена.

Если вы любите спокойно посидеть в сауне, выбирайте второй тип. Если же более по душе парилка с густыми клубами пара и хлестаньем вениками — выбирайте печь для русской бани.

Дополнительно печь может и греть воду для мытья. Поэтому еще условно печи можно разделить на две разновидности.

1. Без подогрева воды.
2. С подогревом воды, для чего обычно в печь вмуровывают емкость.

Печь с бачком для нагрева воды

Очень редко можно встретить вариант, в котором нагрев происходит проточно. Для этого встраивают теплообменник, наподобие радиатора, проходя через который вода нагревается.

Печь с проточным водонагревателем

Типы печей по способу нагрева камней: их достоинства и недостатки

По способу нагрева камней, печи делят на три типа:

1. топящиеся по-черному;
2. по-серому;
3. по-белому.

Рассмотрим их по отдельности.

Печь по-черному

Печь по-черному, хорошо видны закопченные стены парилки

Это самый древний вариант печей для бани. В них камни расположены прямо над очагом  и отсутствует дымоход. Все продукты сгорания поступают в помещение. Поэтому чаще такую печь протапливают при открытых дверях, а затем приступают к банным процедурам.

Достоинства у этой печи следующие:

1. Простая конструкция.
2. Быстрый нагрев камней.

Недостатков гораздо больше:

1. Печь пожароопасная.
2. Может представлять опасность для здоровья людей, особенно если топить ее периодически проветривая помещение после прогорания дров, а не постоянно. Дымовые газы небезвредны для здоровья, и есть большой риск отравления угарным газом.
3. Помещение, в котором топится печь по-черному, покрывается слоем сажи и копоти. Уборка его затруднительна.

Хотя, надо отметить, что многие любители банных процедур считают только топящуюся по-черному печь настоящей. По их словам, при правильном подборе дров пар ее имеет особый аромат. Все остальные печи для них — это отход от древних традиций, искажающий смысл русской бани (для финнов — сауны).

По-серому

Конструкция печи для бани по-серому

В этом случае камни тоже греются открытым огнем. Но такая печь имеет дымоход, и основная часть дымовых газов уходит через него. Достоинства и недостатки у этой печи те же, что у топящейся по-черному, но выражены менее ярко.

По-белому

В этой печи все дымовые газы уходят через дымоход. Между камнями и топкой перегородка. Чаще всего она выполняется из стальной или чугунной плиты, но возможны варианты разделения пламени и камней кирпичной кладкой или другими материалами.

Плюсы данной конструкции:

1. При правильном выполнении и эксплуатации она полностью соответствует правилам пожарной безопасности.
2. В парной, в которой установлена такая печь, нет копоти и сажи. Если топку сделать не из парной — там, где установлены полки, а из смежного помещения, то можно добиться почти идеальной чистоты. Это, кстати, видно на фото в заглавии статьи — стены и полки почти белоснежные.

Недостатком такой печи является то, что камни нагреть труднее, и это занимает много времени. Однако почти все современные проекты печей для бани из кирпича предусматривают именно этот тип конструкции.

По режиму работы

Различают печи двух типов:

1. С постоянно поддерживаемым пламенем — их еще называют холодными, или длительного действия. Такие печи компактнее. Они предпочтительнее если баня рассчитана не на два-три часа, пока помоется одна компания, а на продолжительную работу (например, если она общественная).
2. Печи разовой загрузки — другие названия: горячие или периодического действия. Они протапливаются непосредственно перед принятием банных процедур. Их конструкции более массивные, так требуется аккумуляция тепла, чтобы поддерживать температуру в помещении необходимое время. Кирпич для них — идеальный материал.

Кстати, эта классификация несколько условна. Печи разовой загрузки могут работать и в длительном режиме, достаточно просто поддерживать пламя в топке.

По расположению камней

Еще печи делят по расположению камней.

С открытыми камнями

Печь с открытыми камнями

Между ними и помещением нет никаких перегородок. Таким образом, выполняют почти все печи для саун, так как обеспечивается наилучшая передача жара от них воздуху помещения. В русской бани тоже получается максимальное пароотделение.

С закрытыми камнями

Конструкция печи с закрытыми камнями (паровой камерой)

Камни расположены в камере, которая отделена от помещения дверцей. Этот тип каменки бывает выгоден в трех случаях.

Камни в паровой камере

1. Для серой печи, если она работает в режиме разовой загрузки. В этом случае она соединяет в себе достоинства серой и белой. То есть, пока печь протапливается, камни греются открытым пламенем, но дым из-за закрытой дверцы не проникает в помещение. Когда печь догорела, пламени  и дыма больше нет, то открываем дверцу, через нее подаем воду на камни и получаем пар в помещении.
2. Если печь белая, но тоже топится периодически, то при закрытой дверце камни нагреваются быстрее, так как нет теплообмена между ними и воздухом помещения.
3. Если печь длительного действия, то дверца выгодна при возможных длительных перерывах между принятием процедур. Например два или три часа в парной никого нет (вышли в предбанник пить чай), камни меньше остывают. Все вернулись, открыли дверцу, подали снова свежий пар.

Отметим, закрытые камни усложняют конструкцию печи и несколько хуже отдают пар.

Классификация по типу используемого топлива

Чаще всего печь топят дровами, но возможны и другие варианты, разберем все их по порядку.

Использование в качестве топлива угля либо торфа

В некоторых районах более доступным, чем дрова видом топлива, является уголь или торф. Например, на юге где преобладают степи, но есть месторождения этих ископаемых.

По конструкции такая печь ничем не отличается от дровяной. Но следует учесть — уголь создает более высокую температуру. Поэтому, кладку топки такой печи нужно обязательно делать из огнеупорного кирпича. Иногда вместо него используют отборный керамический камень.

Если в качестве топлива планируете использовать уголь, то топка должна быть выложена из огнеупорного кирпича

Если вы выбрали проект печи для бани из кирпича, и собираетесь использовать этот вид топлива, то обратите внимание на то, чтобы кроме топки была колосниковая решетка и зольник. Иначе нормальное сгорание угля или торфа (даже брикетов) невозможно. Печи для дров иногда делают без них (хотя это тоже неправильно).

Такие печи нежелательно делать по-черному или серому, так как дым от этих видов  топлива довольно неприятный, сажи и копоти тоже образуется больше. Исключение разве, если будет использоваться древесный уголь или кокс (но они не дешевы).

Газовое топливо

Конструкция печи по-серому с газовой горелкой

В этом случае, в топку встраивают горелку, для питания которой используется либо природный (метан) подающийся по трубам газ, либо сжижений (СУГ — сжиженные углеводородные газы) пропан, бутан или их смесь который хранится и перевозится большей частью в емкостях.

Интересный факт. Первый газ является полезным ископаемым, и добывается в месторождениях, которых особенно много на территории России. Второй является продуктом переработки нефти. С этим связана значительно различающаяся цена. Отличаются и физические свойства, наиболее важно знать, что природный газ легче воздуха и скапливается в верхней части помещений, сжиженный наоборот тяжелее и стремится вниз, к полу и в подвалы.

Такой выбор предполагает несколько преимуществ:

• Можно устроить даже печь по-черному, постоянно работающую. При сгорании газа образуется в основном только вода и углекислый газ. Проблем с сажей и копотью почти не возникает.
• Во многих случаях тепло от газа, особенно подведенного по трубам природного,  намного дешевле, чем получаемое при сжигании других видов топлива.

Решение неплохое, но для печи, сделанной своими руками, трудноприменимое. Все дело в том, что газовое оборудование — вещь очень опасная, и все проекты кирпичной печи для бани вряд ли пройдут согласование в надзорных органах.

• Газовая горелка, установленная в печи — это не стандартное оборудование, прошедшее обязательную сертификацию, поэтому придется делать проект и заказывать множество экспертиз. Выльется это в огромную сумму денег.
• Самостоятельно обслуживать ее вы не имеет права, придется заключать договор со специализированной организацией. Не факт, что они возьмутся за это.
• Помещение, в котором установлено газовое оборудование, должно иметь мощную вентиляцию. Так что большая часть тепла и пара и будет расходоваться нерационально.

Конечно, можно соорудить такую печь питающуюся от баллонов, никто вас не проверит, используете вы их для плиты, или для банной печи. Но лучше не рисковать, здоровье и жизнь дороже. К тому же, продающийся в баллонах сжиженный газ, дороже природного, и может потеряться экономический смысл устройства.

Отметим, что есть газовые печи для бани заводского производства, с которыми таких проблем не возникает, но они не кирпичные, а металлические.

Газовая металлическая каменка промышленного изготовления

Жидкое топливо

Такой проект кирпичной печки для бани очень похож на вариант с газом по устройству. Устанавливается горелка в печи, но уже не газовая, а для жидкого топлива. Но есть и отличия — как в лучшую, так и в худшую сторону. Как вариант, можно комбинировать с газом, используя универсальные горелки.

Лучше, чем газ по следующим причинам:

1. Более безопасно.
2. Не требуется согласования с газовой службой.

Недостатков несколько больше:

1. Жидкое топливо дороже, чем твердое и газ. Особенно если использовать не мазут, от которого может быть копоть, а светлые виды (дизель или бензин).
2. Как уже сказано в предыдущем пункте, копоти и сажи от жидкого топлива может быть даже больше чем от дров. Поэтому нужно устраивать только печь, которая будет топиться по-белому. К тому же дымовые газы от сгорания нефтепродуктов вредны для здоровья.
3. Для подачи топлива и создания необходимого давления в горелке, необходимо монтировать насос.

Электроэнергия

В этом случае, в печь встраивают электронагревательные элементы (ТЭНы) и подают к ним электроэнергию. Такие проекты бани с кирпичной печкой очень неплохие, но тоже имеют как плюсы, так и минусы.

Достоинства:

1. Максимально простая конструкция, нет необходимости мудрить с серым или белым построением печи. При электрическом подогреве конструкция максимально проста: кирпичная емкость, в которой установлены ТЭНы и загружены камни — то есть, все как у каменки, которая топится по-черному.
2. При выборе этого варианта можно добиться идеальной чистоты в помещении.

Минусы тоже есть:

1. Обогрев электричеством чаще всего обходится дороже, чем использование всех прочих видов топлива.
2. Нужно позаботиться о качественной изоляции нагревательных элементов и прочих мерах безопасности (заземление, устройство защитного отключения и т. д.), и постоянно контролировать их работоспособность. Электрооборудование и влажные помещения, а тем более льющаяся на камни вода — не очень хорошее соседство.
3. Для качественного и быстрого обогрева нужна приличная мощность. Поэтому нужно предусмотреть, чтобы проводка внутри дома и подводящие линии могли выдержать большую нагрузку.

Проекты банных печей для самостоятельного возведения

Теперь рассмотрим конкретные проекты кирпичных печек для бани, которые можно сделать своими руками.

Возведение печи своими руками

Универсальная печь конструкции А. Суздальцева

Это универсальная печь, топящаяся по-белому, с закрытыми камнями и со встроенной емкостью для воды. Ее разрезы и план показаны ниже.

Разреззы печи конструкции Суздальцева

Чтобы было более понятно, приведем и план этой универсальной печи.

План печи Суздальцева

На разрезах обозначены цифрами следующие детали:

1. Топка.
2. Загрузка камней.
3. Горизонтальный канал.
4. Вертикальный канал.
5. Емкость для подогрева воды.
6. Проем для связи с дымоходом.

Конструкция предельно простая. Дымовые газы от сгорания топлива в топке проходят мимо стенки камеры с камнями и нагревают их. Выше и в стороне от камней находится металлическая емкость, она тоже нагревается дымом.

Воду из нее можно брать для мытья. С указанными на плане размерами печь полностью нагревается через 5-6 часов после начала топки.

Каменка с ходами

В предыдущем варианте дымовые газы быстро покидают печь, проходя только по горизонтальному и вертикальному ходу, и огибая стенки камеры с камнями и бак с водой. Это не очень рационально, так как за такой короткий путь они не успевают полностью отдать тепло, и оно через дымоход уходит на улицу.

Рассмотрим конструкцию, которая более эффективно тратит энергию сгорания топлива. В ней предусмотрено несколько ходов: дымовые газы кроме нагрева камней отапливают помещение, в котором установлена печь.

Общий вид и разрезы печи

В данной печи отсутствует емкость для воды. Камни тоже закрытые, они отделены от топки металлической плитой. Как видно из разреза В-В (крайний справа рисунок), дымовые газы проходят по более сложному пути, сразу спускаясь вниз, а потом проходя зигзагом по ходам образованными перегородками.

Чтобы было более просто воспроизвести данную конструкцию, приведем и порядовки. Номера рядов обозначены на шкале между разрезами Б-Б и В-В.

Ряды с первого по шестой 7-9 ряды 10-13 ряд 14-16 ряд

Для отделения топливника (топки) от паровой камеры применяется сталь толщиной 20 мм. Дополнительно рекомендуется под камни уложить чугунный металлолом слоем до 18 см — это нужно для увеличения теплоемкости. Размеры самой паровой камеры 370х320х370 мм. Если нужен подогрев воды, то дополнительно рядом с топкой можно вмуровать бачок для нее.

Кладка производится следующим образом:

• Первый ряд укладывается всплошную, желательно кирпич класть в металлическом футляре по контуру печи.
• Во втором ряду кирпич укладывается на ребро для формирования зольника, в этом ряду монтируют дверцу поддувала.
• Третий ряд заканчивает формирование зольника, на него укладывается колосниковая решетка, и начинается формирование топки с вмуровкой ее дверцы.
• Четвертый и пятый ряд заканчивают формирование топки. На них укладывается плита, отгораживающая паровую камеру.
• В шестом ряду стенки выкладываются из кирпича на ребро, а обогревательный щиток — из кирпича плашмя.

Совет. Как мы уже говорили выше, если печь планируется топить углем, то зольник и топку делаем из огнеупорного кирпича. Хотя он и дороже, но только так можно обеспечить надежность и долговечность конструкции.

• Седьмой и восьмой ряд ложится из кирпича на ребро, в него монтируется дверка паровой камеры.
• Девятый  и остальные ряды по шестнадцатый, кладутся как шестой — стенки на ребро, свод паровой камеры и обогревательный щит плашмя.
• Шестнадцатый ряд ложится плашмя, в нем формируется отверстие дымохода. Поверх него укладывается листовой асбест.

На 8, 10 и 12 ряду устанавливаются металлические пластины для поддержания кирпича перегородок, уложенного плашмя — на порядовке они  показаны пунктирными линиями. Асбест на 16 ряду нужен для изоляции печи от перекрытия парной. Если оно не деревянное, или обеспечивается достаточное по противопожарным нормам расстояние 0,5 м, то асбест можно не использовать.

Простейшая печь для небольших семейных бань

В этой простейшей печи кроме кирпича используется металлическая бочка, которая является футляром для кладки паровой камеры. Печь топится по-белому, камни расположены открыто. Этой каменки вполне хватает, чтобы обеспечить небольшое помещение для принятия банных процедур несколькими человеками.

Ниже приведен ее чертеж.

Чертеж простейшей печки для семьи

Цифрами на рисунке обозначены:

1. Дымоход из металлической трубы.
2. Металлическая бочка.
3. Камни.
4. Обкладка камней из кирпича.
5. Плита, отделяющая камни от топки.
6. Колосниковая решетка.
7. Кладка топливника и зольника.

Сделать эту печь несложно, инструкция  будет следующей:

1. Готовим фундамент печи, проще всего залить его из бетона.
2. Всплошную выкладываем подовую часть зольника.
3. Затем формируем его объем и одновременно монтируем дверцу.
4. Дойдя до уровня колосника, вмуровываем его и одновременно перекрываем дверцу зольника.
5. Затем формируем топку, тоже монтируем ее дверцу.
6. Дойдя до верха, готовим плиту перекрывающую топку. Ее необходимо вырезать по размерам, а в центре вварить трубу, которая будет играть роль дымохода. Устанавливаем плиту на глиняный раствор — такой же, как и применяемый для кладки.
7. Установив плиту, ставим на нее металлическую бочку.
8. Бочку изнутри обкладываем кирпичом.
9. Загружаем камни.

Выведя трубу дымохода на улицу (не забывая о противопожарных мероприятиях), можно приступать к испытаниям печи.

Если один проект можно посмотреть на видео в этой статье. На нем очень хорошо показана порядовка.

Надеемся, наша статья дала вам исчерпывающую информацию про проекты печей из кирпича для бани: их разнообразие, классификацию — и вы смогли выбрать конструкцию для себя. Отлично если вы отдали предпочтение одной и предложенных каменок, и смогли соорудить ее самостоятельно. Тогда наша задача выполнена вдвойне. Отдыхайте в русской бане или сауне с удовольствием!

Кирпичная печь для бани с закрытой каменкой, с баком

Главная страница » Печи для бани » Секреты печников: кирпичная печь для бани – варианты с закрытой каменкой, с баком для воды

В сети полно материалов, которые предлагают без какой-либо предварительной планировки, разбора элементов и их связи в системе, именуемой «банной печью», сразу приступить к ее кладке. Это говорит только о том, что люди писавшие крайне далеки от практики, а их советы содержат в себе вперемешку полезную информацию, ересь и умолчание по существенным вопросам.

Мы пойдем другим путем: не касаясь напрямую вопроса о самостоятельной кладке, расскажем то, что знают профессиональные печники о кирпичных каменках для бани.

Печь-каменка из кирпича для бани

Начнем с того, что каменку из кирпича для бани выбирают любители конкретно русской парной, потому что печь заточена под ее кондиции. На нашем сайте много материалов, которые рассказывают о том, что это за кондиции, поэтому сейчас достаточно сказать, что закрытая каменка – это одно из важных условий, работающих в связке:

• кирпичная кладка;
• закрытая со всех сторон емкость для камней, размещенная внутри печи;
• управляемая конвекция (возможность практически полного перекрытия воздушных потоков).

Однако в банях можно встретить и открытые каменки. Это не совсем «по правилам», но такой вариант не является новоделом. Скорее, это отголосок или потомок печей для бани «по-черному».

Основная проблема открытой каменки заключается в том, что она свободно отдает тепло окружающему воздуху, не позволяя регулировать этот процесс. Кроме того, верхний ряд камней никогда не нагревается до температуры получения легкого пара, поэтому «добывать» его в случаях открытых каменок приходится с помощью паровой пушки, подводящей воду к наиболее нагретым камням внизу закладки.

Мы не станем рассматривать вариант, который менее соответствует нашему понятию о русской бане, поэтому сразу перейдем к «правильной печке»:

C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой – это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное – 40-50 кг. При этом не стоит беспокоиться об объеме – камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом – в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки – это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании – и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

С поддувалом или без?

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее – в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Тяга существует при наличии двух отверстий – внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой – если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха. КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Советам по выбору размера печи посвящена отдельная публикация.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Печь-каменка из кирпича: как понизить теплопотери

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы – это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Помимо этого с помощью шанцевых каналов можно улучшить конвекцию воздуха в проблемном месте – низе печки. Забирая часть тепла у кирпичного массива, каналы отдают его помещению. При этом не происходит лишней аккумуляции тепла в глубине печки.

На заметку! Повысить конвекцию можно не только с помощью шанцев, но и с помощью толстой чугунной трубы, проложенной внутри печки – ничем не заполненная труба будет нагреваться и греть воздух, выступая в роли калорифера. Ее концы образуют отверстия с двух сторон печи, а сама она проходит через топку.

Каменка из кирпича для бани: материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

В частности, это будут:

• дверца топочная;
• дверца поддувала;
• дверца каменки;
• колосниковая решетка;
• розетки и душники (для шанцев и обогревательной трубы).

Печам, полностью выполненным из металла, в частности чугуна, посвящены отдельные публикации.

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом – уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва – это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам – 28 см, а поддувальная – двум рядам – 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы – он отвечает за снижение температуры снаружи дверцы.

Дверца топки может быть и остеклена, что модно в наши дни (см. тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор. Облагородить печь возможно также с помощью портала.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется – с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе – там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше – то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина – в повышенной морозостойкости – 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором – он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.



Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный – на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши – раствор без глины, цементно-песчаный или цемент, песок, известь.

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок – он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором – 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 – на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться. Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника (печи с теплообменником рассмотрены отдельно), который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша – вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации – это спроектировать конструкцию печи, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД – вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака – еще такой же лист. На него – фольга и что-нибудь из числа негорючих термоизоляторов – минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак – на асбест или картон, как говорилось выше.

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником – Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Также следует помнить, что кирпичные печи не относятся к недорогим решениям для бань. Поэтому, если вы ищете доступные по стоимости агрегаты для бани и сауны, то следует обратить внимание на прочие виды печей, изучение информации о которых позволит сделать вывод, какая каменка лучше.

Где купить

После выбора оптимальной модели печи, возможно приступить к покупке каменки. Приобрести агрегат возможно у сотрудников компаний, которые представлены в разделе «Где купить печи для бань».

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail

Чертежи кирпичных печей для бани с порядовкой

Задумываясь над строительством банной печи, необходимо правильно подобрать тип и габаритные размеры будущей конструкции, определиться с конструкцией дымохода, выбрать строительный материал и смесь для кладки. Чертеж с нанесенными геометрическими размерами и детальная порядовка помогут не допустить ошибок в процессе возведения.

Банная печь имеет ряд отличий от традиционных, используемых для отопления дома. У них обязательно присутствует ниша для нагрева камней и водонагревательный контур. Простая конструкция — это бак с водой расположенный в определенном месте печки.

Выбор размеров

Подбирать чертеж, необходимо определить габаритные размеры кирпичной банной печи. Они выбираются исходя из объема отапливаемой парилки и согласно личным предпочтениям. Но в самых распространенных вариантах, для удобства кладки, площадь основания выбирается либо 3,5 на 4 кирпича, либо 4 на 5 кирпичей. Высоту подгоняют под удобство использования и в соответствии с расстоянием до перекрытий. Как правило, печки делают 168 или 210 см. В этих размерах учтен только сам теплоагрегат, без конструкции дымохода.

Варианты конструкций

Самыми распространенными считаются агрегаты со встроенным металлическим баком для воды. В зависимости от личностных предпочтений, он может располагаться либо снизу, либо сверху. Рассмотрим чертежи с порядовками двух основных вариантов расположения.

Печь с нижним расположением ёмкости для воды

В конструкции такой системы, пламя в топочной камере с одной стороны нагревает щит, на котором расположены камни, с другой — ёмкость с водой. Ёмкость, вмонтированная сбоку печи, служит стенкой для камеры горения.

Эта модель обеспечивает быстрый нагрев, как каменки, так и воды внутри бака. При этом увеличивается расход дров, поскольку распределение тепла идет на два источника нагрева одновременно. Выкладывается такая печь в 21 ряд с применением стального щита для отделения каменки.

Система с верхним расположением ёмкости для воды

В данном варианте, бак располагается вплотную к стенкам каменки и отделяется от неё листом негорючего материала. Такое расположение имеет ряд преимуществ:

• Жар от сгорания дров идет на прогрев камней.
• Бак с водой нагревается за счет вторичной отдачи тепла от каменки к боковой стенке бака.
• Прокалить камни в такой печке можно гораздо сильнее, поскольку вода закипать будет медленнее, чем при прямом контакте с каменкой.

Негорючей прокладкой подойдет лист из асбестоцемента.

Порядовка такого теплоагрегата состоит из 25 рядов, но при этом требует меньшего расхода строительного материала.

Вариант для большой парной

Печь такой конструкции имеет закрытую каменку, может работать непрерывно и протопить одновременно несколько помещений бани.

Кладку начинают с вентиляционного канала, вход которого расположен в подполье. Перекрывающая заслонка монтируется с 3-го ряда. В этой плоскости формируют топочные камеры, потом устанавливают дверцы и прочистной канал. Сформировав поддувало, переходят к кладке основных стенок топок и перемычек.

Это наиболее распространенные и простые варианты чертежей. При этом стоит понимать, что они не учитывают индивидуальных особенностей помещений парной. Зная основные процессы, проходящие при горении дров, можно без труда изменить вид будущего агрегата под свои нужны, рассчитав необходимые размеры для основания и дымохода.

Важные моменты кладки, устройства, создания чертежей и порядовки будущей печки можно посмотреть в видео.

Печи для бани из кирпича: проекты, фото и особенности сборки



Печь – это то, без чего невозможно представить баню. Сегодня выбор типов печей разнообразен: на дровах, газовые и электрические. Они могут быть изготовлены из стали, чугуна и кирпича. Кирпичные печи – это надежные и пожаробезопасные конструкции, которые обеспечивают качественный прогрев парной. Они являются лучшим источником сухого пара, поэтому в бане с кирпичной печью процедуры становятся особенно полезными.

Сделать кирпичную печь своими руками – это непростое дело, которое требует определенные знания и опыт работ.

Первым и важным этапом строительства печи является составление проекта кирпичной печи-каменки для бани.

Кирпичные печи для бани своими руками: проекты и их особенности

Размер печи зависит от площади самого помещения. Не менее важно определиться с бюджетом, кирпичная баня обходится недешево. Сложный проект вряд ли получится сделать своими руками, простой бюджетный вариант про

большие и маленькие, простые и сложные, все виды печей для бани из кирпича

Какой быть бане – в основном зависит от стоящей в ней печи. По традиции в русской бане должна стоять кирпичная печка, пришедшая на смену более древней каменной. И многие владельцы строящихся или давно построенных бань примериваются к тому, чтобы поставить у себя такую – все-таки это штука, проверенная веками. Но как оценить масштабы затрат сил, времени и финансов, связанных с возведением кирпичной печи для бани?

Мы хотим помочь вам – читайте и считайте, по силам ли будет справиться самому или все-таки поискать профессионала, или же проще отказаться от этой затеи в пользу обложенной кирпичом металлической печки, которая при умелом обращении может выдавать те же самые кондиции, что и кирпичная?

Прослушать статью

Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали – груда камней над костром, грубо говоря. И трубы не было – дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева, она часто становилась причиной пожара (причина проста – дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» – для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I – во-первых, он вывез из Голландии десяток печей вместе с мастерами, во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой – прижилась кирпичная печь, стала как родная.

Надеемся, вы углядели главное – русская баня изначально отапливалась печами периодического действия с проточными каменками, которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила. Особенности выбора печей для саун представлены в отдельной статье.

Плюсы и минусы

Будучи прогрессом для своего времени, кирпичные печи для бани, разумеется, обладали существенными плюсами, но это не значит, что они были полностью лишены недостатков.

В числе последних – выкрашивание раствора. Это неизбежность, которая лечится только расшивкой и заполнением швов новым раствором. Владельцу нужно постоянно следить за состоянием своей печки.

Умелый неспешный розжиг избавит от трещин на дымоходе, которые являются следствием резких перепадов температур в зимнее время.

Другой заботой для владельца будет отслеживание количества сажи в дымоходе. Но подобных обязанностей не избежать и владельцу железной печурки. С одним «но»: у железных дымооборота практически не бывает, а если есть, то чисто номинальный. А кирпичные часто делают с тем или иными формами дымооборота. И его тоже надо чистить. Для этого предусматриваются специальные прочистные дверцы.

Впрочем главным недостатком большинство все же считает не перечисленное, а тот промежуток времени, который проходит между началом растопки и началом банных процедур. Ведь 4-5 часов – это среднее время, необходимое для приготовления бани. Так что для приезжающих на день это может быть и не вариант.

Расход дров тоже стоит принимать в расчет. Зимой на одну протопку придется потратить десятка четыре дров, летом – три. Некоторые клиенты предпочитают выбирать электрические печи, чтобы не заниматься расчетом и покупкой топлива.

Кстати! На всякий случай напоминаем, что свежепостроенную печку надо сначала просушить – это делается неоднократными топками малым количеством дров. То есть сразу новую печь в полную силу не топят – она испортится от этого, пойдет трещинами. Сначала из всего массива выгоняют влагу.

Что же касается достоинств, то они очевидны: комфортная атмосфера русской бани – это невысокая температура (градусов 60) и высокая влажность, создаваемая паром, полученным с перегретых камней закрытой каменки. Банные печи из кирпича лучше всех справляются с задачей поддержания нужной температуры внутри и снаружи печки.

Виды кирпичных печей для бани

Интересная тема, обширная. Конструкций, образующих разные виды кирпичных печей для бани полно. Одни попроще, другие посложнее. В одних предусмотрены регистры для нагрева воды, в других – место для бака. Есть колпаковые печи и канальные, есть более привычные типы каменок – глухие и проточные. Помимо этого есть разные системы дымооборотов канальных печей – вертикальные и горизонтальные.

Итак, понятно, что регистры и баки – это дополнительные приспособления, а нам для начала надо уяснить необходимые элементы. К ним относятся:

• поддувало;
• колосник;
• топка;
• каменка;
• дымооборот.

Первое крупное разделение можно провести по каменкам. В одних печах камни отделены от огня только решеткой, которая никак не препятствует их контакту, в других для камней оборудован герметичный ящик, дно которого разделяет камни и пламя, являясь посредником в передаче тепла.

Первая каменка называется «проточной». Это наследница печей «по-черному». Сегодня они называются «печами периодического действия». В самом деле – как в такую каменку лить воду и не залить огонь? Невозможно. Поэтому надо ждать, пока дрова совсем прогорят. Вот тогда и можно открывать дверцу и поддавать воду для получения пара.

Плюс проточной каменки в том, что камни нагреваются быстрее и до более высокой температуры. Минус – это плохо сказывается на их сроке жизни в каменке.

Закрытая или глухая каменка позволяет лить воду прямо во время топки печи, что делает такие агрегаты популярными. Потому что это независимые процессы. За такое удобство приходится платить тем, что камни нагреваются медленнее, не такие горячие, как в проточной, но все же их температуры достаточно для получения хорошего пара.

Другой способ деления печей такой: они бывают канальные и колпаковые. Из последних широкую известность обрела печь Кузнецова. Различие между ними в том, что именно является «двигателем» продуктов сгорания внутри печи: канальная печь работает исключительно на тяге. А в колпаковой продукты сгорания движутся свободно, но при этом новоприбывающие теснят предшественников по ходам, предготовленным для них инженером.

На заметку! Разновидностей как канальных, так и колпаковых печей очень много. Окончательный выбор подходящего для вашего случая варианта обычно зависит от печника, а точнее, от того, как много разных печей он сложил за свою жизнь.



Смысл разных конструкций в том, чтобы увеличить теплоотдачу печных газов. Чем больше отдадут, тем выше КПД печки. У Кузнецова КПД 94% – просто отличный показатель. Это достигается за счет встраивания нескольких колпаков.

Вернемся к канальным печам. Совокупность каналов представляет собой дымооборот. Классифицировать кирпичные банные печи можно и по тому, как расположены каналы:

• вертикально;
• горизонтально.

Специфика каждого из этих вариантов в полной мере понимается тогда, когда приходит время чистки.

Совет! Поэтому и тут (хотя бы поначалу) стоит воспользоваться услугами профессионала.

Немного о баках. Кирпичные печи для бани на дровах с баком для воды могут располагать его как вверху, так и внизу печной конструкции. Достаточно распространен вариант, когда бак находится позади топки, то есть вода нагревается максимально быстро. Но надо принимать во внимание, что отнятое тепло увеличивает время прогрева камней и парилки.

Да и еще. Вариативно расположение топки, однако у нее не будет выносного топливного канала – сама печка расположится так, что ее стенка с топкой будет находиться в предбаннике, например. При этом убиваются сразу два зайца: обогрев идет на соседние с парилкой помещения, в самой парилке чистота и порядок.

По поводу разновидностей печей есть один любопытный момент. Не вникая в детали, люди часто формулируют свои желания следующим образом: «хочу самую простую печь для бани из кирпича» или «мне нужна маленькая печка для бани из кирпича». Что ж, почему бы и нет, давайте и их рассмотрим как возможные разновидности.

Маленькая кирпичная печь для бани

В общем, такое деление тоже следует считать правомерным. От размера зависит мощность. Минимальные и при этом рентабельные значения, которые нам удалось найти – это 89х102 см в основании. Другими словами, печка сложена 4 кирпичами в длину и 3,5 – в ширину. Что касается высоты кирпичной печи для русской бани, то рекомендуемое значение – 168 см. От технических характеристик зависит и стоимость агрегата, большинство покупателей предпочитают выбирать недорогие модели.

Хотите еще меньше – облицуйте небольшую металлическую саркофагом из кирпича или камня.

Простая кирпичная печь для бани

А вот простота – понятие относительное. При отсутствии опыта любая будет сложной, а при наличии – любая будет по силам.

Простая кирпичная печь для бани с закрытой каменкой

Если исходить из количества деталей и этапов, включая подготовительные, то на наш взгляд самой простой будет все та же металлическая печка в кирпичной облицовке – не факт, что ей понадобится мощный фундамент, кожух легко возвести самому, ошибки кладки не будут столь критичны, а итог порадует и качеством тепла, и пара. Так что подумайте хорошенько, на что вы готовы пойти.

Как обеспечить безопасность

Стандартные правила пожарной безопасности требуют, чтобы перед топкой лежал предтопочный лист не менее полуметра в длину, а до ближайшей стены расстояние было от топки не менее полутора метров.

Кирпичная печь для русской бани. Перед топкой должен лежать предтопочный лист (отмечен стрелкой)

Слева на фото: предтопочные листы в магазине

Печь для бани из кирпича не должна соединяться со стеной. Между ними следует оставлять зазор. Он нужен прежде всего из-за теплового расширения печи – при жестком соединении возможно появление трещин. А так поверхность ее не нагревается до температур возгорания дерева.

Тем не менее, кирпичная печка для бани все же пожароопасна. Все дело в трещинах, которые появляются со временем как в самой печи, так и в дымоходе, и могут стать причиной высвобождения искр. Единственный способ борьбы – профилактика. Выкрашивающиеся швы очищаются и заделываются новым раствором.

Банные печи из кирпича: последовательность работ

Как мы и обещали, вы сможете прикинуть свои возможности, познакомившись с этапами возведения печи в баню из кирпича.

Фундамент

Кирпичная печь в бане должна иметь фундамент. Вариантов нет: печку в баню из кирпича придется ставить на отдельный фундамент. Многие считают, что дело может обойтись фундаментом мелгозаглубленным, однако это не всегда так. Ориентироваться надо на то, какой вы делали под баню в целом. Ведь все сильно зависит от несущей способности грунта. При весе в несколько тонн кирпичная масса будет оказывать существенное давление на грунт, а он обычно проседает неравномерно, что становится причиной перекоса и разлома конструкции – стены или печи.

Совет! Почитайте наши материалы о фундаментах в соответствующем разделе сайта. Там вы найдете не только теорию, но и многочисленные практические рекомендации по возведению подходящего фундамента.

Главное – не забывайте о том, что нельзя соединять в единую конструкцию фундаменты бани и печки. Между ними принято оставлять зазор как минимум в 5 см.

Кирпичная печка для бани: раствор

ВАЖНО! Никакого цемента в раствор для печной кладки не кладут, это надо запомнить.

Остаются два ингредиента: глина и песок. А то и другое бывает разным по составу или калибру частиц. Песок просеивают через 1,5 мм сито. Что касается глины, то тут варианта два: либо накопать ее на собственном участке, либо купить мешок в магазине. В первом случае копать надо глубже полуметра, потому что именно с этой отметки начинается то, что может вам пригодиться.

Правило! Рекомендуется для раствора использовать тот же тип глины, что и в кирпиче, то есть – красная или шамотная. Причина в том, что однородные материалы имеют одинаковое тепловое расширение, а это хорошо в условиях сильного нагрева – одинаково расширились, одинаково сжались, никаких напряжений и деформаций.

Для кладки самым важным параметром глины будет то, жирная она или тощая. Это достаточно условные названия. Понять, с чем имеешь дело, можно только высушив комочек глины и глядя на результат. Тощая глина при высыхании норовит раскрошиться. Жирная ведет себя иначе: визуально комочек становится меньше размером и на нем появляются трещины.

Обратите внимание! При смешивании с песком жирность глины меняется, песок ее уменьшает. Именно поэтому точной пропорции не существует, она – результат подбора конкретных ингредиентов. Подбор осуществляется в виде следующего эксперимента: сделайте несколько образцов смесей глины и песка, обозначьте доли и дайте им подсохнуть. Если подсохшая лепешка крошится – песка избыток, если трескается – избыток глины. Оптима – это однородный, не растрескавшийся и не раскрошившийся образец.

Песок перед замешиванием не только просеивают через мелкое сито, но еще и промывают.

Кстати! Некоторые рецепты раствора содержат… поваренную соль в небольших количествах.

Сам кирпич – марки, виды

Когда планируется печка в парную, баню из кирпича, важную роль играет выбор самого основного строительного материала. Рекомендуем посмотреть ролик, в котором печник рассказывает, что можно найти в продаже, что получше на его взгляд.

Видео

От себя добавим, что неплохой критерий выбора – звук при ударе по кирпичу. Дефектов нет, если звук будет звонкий и металлический. Любая глухота – признак трещин.

Мы уже упоминали красный огнеупорный и шамотный кирпичи. Помимо них для печей годятся клинкерный и глиноземный жаропрочный. Дороже всех шамотный. Его используют только для выкладки топочного ядра печи. Прочие из перечисленных идут на кладку ее стен.

Марка (число) обозначает плотность. Печники используют от 150 до 250. Чем выше плотность, тем выше теплоемкость, тем дольше ждать, пока парная нагреется.

Морозостойкость материала не имеет значения внутри помещения, но на нее стоит обратить внимание, когда будете делать дымоход.

Однородный цвет – хороший признак. Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича.

Геометрия – тоже не последний критерий при выборе. С правильной удобнее работать.

Печь в баню из кирпича: а есть ли альтернативы

Напоследок давайте все-таки рассмотрим то, чем можно заменить кирпичную печь в бане.

Каменная печь для бани

Возводить стенки печи из настоящего камня мы вам не посоветуем, а вот обложить железную печку плитами из какого-нибудь симпатичного камня – неплохая идея. Обойдется такая печка дешевле кирпичной, но не так уж, чтобы очень дешевле. Плюсом можно считать то, что места она будет занимать меньше, обслуживать ее будет проще. В сущности, это альтернатива кирпичного кожуха, который, кстати, тоже весьма неплох для создания годной печи для русской бани.

Каменная печь для бани

Каменные кожухи продаются под самые разные модели печей, а если речь идет о самоделке, то всегда можно сделать кожух на заказ.

Металлическая печь + кирпичная труба

Мы как-то обошли в данной статье вопрос о том, каким быть дымоходу. Понятно, что над кирпичной печкой большинство не станет ставить обычный сэндвич (хотя и такие найдутся). Такой печи полагается кирпичный дымоход, с распушкой и правильной разделкой перекрытий.

Однако тяжелый и прочный кирпичный дымоход может быть поставлен и на обычную металлическую печь, в частности чугунную, что также неплохо. Точнее, подключить металлическую печь к кирпичной трубе. Другими словами, дымоход – это отдельная песня. Посмотрите на фото, какой может быть его реализация в упомянутой связке:

***
Итак, решение за вами – идеальных печек не бывает в природе, но есть те, которые нас устраивают. Желаем вам найти именно такую, наилучшую для решения определенных задач.

Где купить

Найти и приобрести печь возможно ознакомившись в ассортиментом поставщиков, которые представлены в соответствующем разделе нашего сайта.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

1. Кладка красного печного кирпича.

2. Кладка огнеупорного (шамотного) кирпича.

3. Топочная дверца.

4. Поддувальная дверца.

5. Колосниковая решетка.

6. Металлический бак для горячей воды.

7. Металлический бункер для банных камней.

8. Дымовая задвижка.


Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды. Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

• кирпич красный, 65 х120 х 250 (мм) – 181 (шт.)

• кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)

• глина – 60 (кг)

• глина тугоплавкая – 35 (кг)

• песок – 32 (кг)

• задвижка дымовая – 140 х 270 (мм)

• дверка топочная – 250 х 205 (мм)

• дверка поддувальная – 250 х 135 (мм)

• чугунная колосниковая решетка – 250 х 252 (мм)

• бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)

• бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)

• квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)


Кладка печи каменки для бани конструкции Е.Я. Коломакина.

1-й ряд. Кладка из цельного кирпича выводится на уровень пола или выше его.
2-й ряд. Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
3-й ряд. Согласно порядовке.
4-й ряд. Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

5-й ряд. В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
6-й ряд. Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Справка:
Нечетные ряды кладки красного кирпича, перевязываются полосой из сварной квадратной металлической сетки.
На углах, полоса из сетки сгибается под углом 90°.
Ширина паза под колосниковую решетку, должна быть на 5…8 (мм) больше наружных размеров решетки.

7-й и 8-й ряд. Согласно порядовке.
9-й ряд. Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
10, 11, 12-й ряд. Согласно порядовке.

13-й ряд. Согласно порядовке.
14-й ряд. Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд. Согласно порядовке.
17 ряд. В кирпичах вырезают пазы и устанавливают в них задвижку.
18 ряд. Закрывает дымовую задвижку.

Чертежи печи для бани из кирпича конструкции Е.Я. Коломакина и схема порядовки рассмотрены в представленном материале.

Справка:
Время нагрева воды и камней составляет 150…180 (мин.)

В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

Заказать чертеж

Поделитесь с друзьями!

Кирпичная печь для бани: как сложить, чертежи, материалы

Добротная и качественная кирпичная печь для бани требует профессиональных навыков. При самостоятельной закладке необходимо учитывать нюансы конструкции. Для прогрева печи требуется длительное время, но по-разному построенные парные, сохраняют тепло и прогреваются разное количество времени. Качество материалов должно быть наивысшим для предотвращения попадания продуктов сгорания дров или угарного газа в помещение. На размер каменки влияет площадь парной, количество людей, которые одновременно будут париться, сезонность постройки и необходимость в приготовлении пищи.

Какие существуют виды?

Конструкции банных печей бывают следующих типов, представленных в таблице:

Название	Характеристика	Особенность
Без дымохода или «по-черному»	Самые простые дровяные печи	В таких парилках отмечают качественный пар и аромат, но требуется ждать полного сгорания дров
«По-серому»	Сажа откладывается на камнях	Высокая степень загрязнения помещения
«По-белому»	Многофункциональна, экономична, проста в использовании и пожаробезопасна	Тепло в парную поступает долго, но сохраняется также длительное время
С плитой	Позволяет греть парную и готовить	Предполагает 2 чугунных плиты
Дровяная печь с топкой из предбанника	Позволяет сохранить тепло в парилке и предбаннике	Кислорода выжигается меньше
Печь с котлом	Вместе с теплом дает и горячую воду	Лучше строить в больших парилках, имеющих душевую, комнату отдыха, раздевалку
Мини-печь на дровах	Имеет небольшие габариты и проста в эксплуатации	Топится в течение 3-х часов
Открытые каменки	Чаще используются в саунах	Пар не отличается высоким качеством
Закрытые каменки	Закрытые каменки	Считаются лучшим выбором для парных

Вернуться к оглавлению

Материалы

Важно, чтобы кирпичи для бани были качественными, с ровными краями, без сколов и дефектов.

Кладку выполняют из огнеупорного кирпича.

Для кладки применяется огнеупорный кирпич. На рынке есть специальный печной кирпич, у которого 3 стороны обожжены. Однако стоимость этих материалов значительно выше, чем у красного. Чтобы избежать неровностей, можно сперва класть печь без раствора, оставляя между кирпичами зазоры для швов, а позже залить раствор для кладки кирпича.

Для топливной области рекомендуется применять шамотный кирпич типа Ш-5. Этот материал предназначен выдерживать очень высокие температуры. Кирпичная печь в баню, состоящая целиком из шамотного кирпича обойдется дорого, а кроме того такой кирпич остывает достаточно быстро, не накапливает и не удерживает тепло. Это не позволит наслаждаться в парилке долгое время.

Для шамота требуется специальный раствор из огнеупорной шамотной глины. Остальная конструкция печи для бани заливается смесью речного или карьерного песка и глины. Хорошая глина — добываемая из карьеров на глубине более 2-х метров. Дополнительные материалы:

Вернуться к оглавлению

Какие инструменты нужны?

Когда делается лучшая банная печь из кирпича своими руками, потребуются такие инструменты:

В строительстве может понадобиться рулетка.

• схема печи;
• кельма;
• молотки;
• уровень;
• металлическая фурнитура;
• рулетка;
• болгарка для резки кирпичей;
• емкости для цемента;
• глина;
• песок речной или карьерный;
• цемент;
• щебень;
• кирпичи;
• доски;
• рубероид;
• гудрон;
• прутья для фундамента;
• колосник;
• дверцы;
• одна железная плита;
• металлический бак для воды.

Вернуться к оглавлению

Необходимые чертежи

Любой готовый чертеж постройки или порядовку нужно дорабатывать, учитывая все нюансы.

Чтобы построить печь из кирпича для бани, необходим проект кладки и порядовки. Доступные готовые чертежи требуют доработки и переделки. Даже при внесении незначительных изменений рекомендуется оценка специалиста. Каменки для сауны должны быть безопасны. Порядовки — проекты печей с указанием и расшифровкой всего процесса кладки, которые значительно облегчают кладку. Схемы позволяют пошагово сделать печь в баню из кирпича своими руками. В оформлении может использоваться чугун как основа, металл — обрамление.

Вернуться к оглавлению

Этапы работы

Фундамент

Порядовая кладка печи для бани требует бетонной, каменной или бутовой основы. Фундамент предупреждает деформацию пола дома и печи. Степень нагрузок определяет глубину закладки и размеры фундамента. Прежде всего необходимо предусмотреть гидроизоляционный шар в основании из железобетона. Он гарантирует охлаждение фундамента, что предотвратит его от разрушения. Требования к фундаменту:

• устойчивость к высоким температурам;
• стойкость к разнице температур грунтом и фундамента;
• защита от влажности;
• способность выдерживать массивную габаритную конструкцию.

Каменная основа считается самой качественной, ее строят из бутового камня.

Место для постройки изолируют специальным материалом, чтобы предотвратить пожар.

Перед тем как заложить кирпич для печи, сооружается защитная стена, которая предотвращает нагрев деревянных конструкций (этот этап желателен). Если ее не будет, оставляют небольшой противопожарный зазор, который лучше заложить теплоизоляционными материалами. Порядовка печи указывает последовательности выкладки кирпичей. Нужно выложить кирпичи согласно плану, примеряя литье и отмечая, где понадобится отрезать или подложить.

Вернуться к оглавлению

Как сложить кирпичную печь для бани?

• Начальный ряд:
  • смоченный водой кирпич для печи укладывается на рубероид;
  • толщина швов до 5 мм;
  • состав раствора — глина и мелкий песок;
  • после окончания первого ряда оценивают прямые ли углы и равные ли они по диагонали;
  • в случае необходимости проводиться коррекция.
• Кладка корпуса:
  • кирпич последующего ряда перекрывает шов предыдущего;
  • нужно сохранять ровность углов и толщину швов;
  • лишнее убирается болгаркой;
  • горизонтальные поверхности усиливаются металлическими прутами, углами или полосами.
• Закладка топки:
  • возводится одновременно со стенками и дымовыми каналами;
  • между корпусом и топкой сохраняется зазор;
  • уровни шамотного и керамического кирпичей неодинаковые, это не требует коррекции;
  • в местах прохождения топки под корпусом обращают внимание на высоту и наличие зазора.
• Сушка печи:
  • после того как кладка банной печи Кузнецова окончена, нужно дать ей высохнуть в течение 3-х суток;
  • проводят первую топку;
  • правильно топить соломой и деревянными щепками;
  • щадящая топка проводится до полного испарения конденсата с заслонки.
• Установка литья:
  • все печные дверцы — металлические, их обычно делают из чугуна;
  • закрепляются элементы проволокой (чаще стальной) или неширокими полосами металла, под них в кирпичах делают углубления;
  • после установки важно перепроверить пропорции, вертикальность конструкции и углы;
  • все, соприкасающиеся с кирпичом поверхности дополнительных элементов, обматывают теплоизоляцией.
• Укладка колосника:
  • в предшествующем ряду вырезается маленькая ступенька, на нее упирается металлическая решетка;
  • учитывается эффект теплового расширения, нужно сложить кирпичи вокруг колосника, оставляя пространство более 1 см.

Вернуться к оглавлению

Расположение бака с водой

Удобнее всего в процессе стройки расположить бак сбоку.

Каменка с баком для воды, размещенным сверху — популярная и простая схема. Вода прогревается постоянно. Однако, бак неудобно очищать от накипи, а на зиму воду нужно вычерпывать. Иногда бак делают сбоку, подвешивая на цепи или крюке. Вода нагревается быстро. Полукруглое дно улучшает нагрев, а кран обеспечивает удобство пользования. При размещении бака на уровне топки вода нагревается за более короткое время. Емкость удобно чистить и забирать из него воду. Такое размещение оставляет топку большой.

Вернуться к оглавлению

Схема дымохода

Предварительный чертеж облегчит кладку дымохода. Для предупреждения выхода тепла через дымоход, его лучше сложить ближе к внутренним сторонам стен или сделать толстые стенки. Кирпичная труба дымохода должна быть ровной, без изгибов. Такая конструкция препятствует оседанию сажи внутри. Строительство дымохода начинается с верхней части печи, выкладывается надсадная труба, которая строится горизонтально ряд за рядом. Нельзя допустить образование щелей, способствующих попаданию искр. Толщина швов между кирпичами допустима до 10 мм.
