схема и правильное устройство, как сделать ее в парилке

Содержание

Схема парилки такова, что в ней поддерживается постоянная высокая температура, а воздух при этом должен быть влажным, насыщенным капельками воды. Но в закрытом помещении с такими климатическими условиями обязательно разведется плесень, а также будут нарушены процессы горения из-за отсутствия кислорода, не говоря про то, что людям внутри будет нечем дышать. Поэтому необходимо проектировать вентиляцию в бане. О ней мы и поговорим в этой статье.

вентиляция в бане

Нужна ли вентиляционная система

При постройке парного помещения начинающие строители стараются максимально герметично подогнать все рейки и ламели, тем самым обеспечивая отсутствие температурных потерь. Это на самом деле так, но если не оставлять естественные отверстия или искусственно созданные отводы, то возможно значительное задымление, если печь работает на дровах или угле. Любое топливо оставляет следы горения. Угарный газ в большой концентрации приведет к потере сознания и возможности летального исхода, особенно если люди в комнате распаренные, с нестабильным давлением, расширенными сосудами.

Требуется для следующих задач:

  • создания необходимого микроклимата;
  • проветривания и сушки древесины, чтобы не возникла плесень или грибок;
  • вывода углекислого газа, в парилке находятся люди, поэтому необходим постоянный приток свежего воздуха;
  • содействия процессу горения, для которого важен кислород;
  • устранения неприятных запахов;
  • сохранения ламелей и полков в первоначальном виде.

Принцип работы системы вентиляции в бане

Всю вентиляционную сеть можно разделить на естественную, которая находится в стенах, кровле и фундаменте и закладывается в начале стройки, и на принудительную, которая активизируется только при использовании парилки.

вентиляция в бане схема и устройство

Оба типа работают следующим образом: отработанный кислород вытесняется и пространство заполняется свежим воздухом. У потока есть два конца – приток и отток, соответственно, нужно минимум два отверстия, расположенные по правилу: приточные вытяжки ниже, чем отточные.

Еще один нюанс принципа работы – весь газ берется оттуда, куда он и выходит. То есть если сообщение происходит с улицей, то все должно выходить туда. Аналогично – если в соседнюю комнату, что тоже возможно. Если вход и выход будут в разных температурных режимах, то образование потока не получится. Однако рекомендуют приток/отток воздуха делать с улицы, так как даже в предбаннике воздух будет влажным и недостаточно обогащенным кислородом.

Правильная вентиляция в бане в парилке

При проектировании постройки сразу нужно рассчитывать, где будут проходить шахты, какого они будут диаметра. А сами отверстия и заслонки на них ставятся непосредственно после облицовки ламелями. Выделяют 4 вида:

  • Финская – 130мм приток, 100мм вытяжка.
  • Шведская – 100мм приток, 80мм вытяжка.
  • Русская – 100мм приток, 100мм вытяжка.

Самым распространенным решением, увы, является отсутствие вентиляционной системы.

Размер отверстий напрямую зависит от того, что вы хотите получить в итоге: русскую парную или сауну.

Рассмотрим, пример расчета. Если парилка 3 м на 1,5 м с высотой 2,5 м, то есть примерно 10-11 м3, нужна печка на 20 кВт. В таком случае лучше использовать естественный тип воздухообмена – со входом воздуха 10 см от пола на удалении от печки на 30 см, а диагональный выход – под полками на высоте 80 см.

При этом надо учесть: из-под вагонки клапан работает только в положении только закрыто или в положении открыто. Он не должен регулироваться, так как делается герметичным, иначе пар будет уходить. Оба устройства вывода необязательно должны иметь одинаковый радиус, но если необходимо обеспечить более эффективную и быструю циркуляцию, то первое можно произвести немного больше или установить два клапана в разных местах. Строго запрещено делать его меньше, чем приточное устройство. Это противоречит правилам безопасности.

вентиляция в бане в парилке

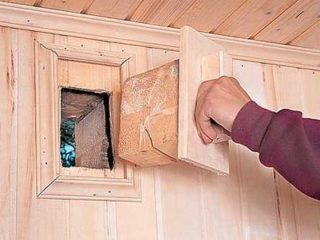

На вентиляционные отверстия надо обязательно делать задвижки, которые будут герметично примыкать к проему в закрытом состоянии – в момент растопки и нагревания парной. Зимой эти дверцы будут наполовину прикрыты, потому что чем больше перепад температур, тем сильнее циркулирует воздух. Вытяжки должны быть вверху, а приток – внизу. Это позволит кислороду вентилировать естественным путем. Наиболее популярный вариант сегодня: 100 мм – приток, 80 мм – вытяжка.

Виды вентиляции

Какие-то 5 лет назад о вентиляционной системе в бане никто и не говорил, более того, многие утверждали, что она в бане не нужна. Достаточно наличия форточки. Времена изменились, и сейчас все за вентиляцию в бане. Существует принудительная и естественная. Выбранный вариант зависит от площади парной, климатических условий, а также от желания владельца.

Естественная

Она работает на разнице температур и перепадов атмосферного давления внутри и снаружи. Это очень эффективный и давно используемый метод. Существует нюанс для обустройства такой циркуляции в парной. В самом нагретом помещении из-за естественных законов физики сложно предусмотреть равномерное тепло. Обычно чем выше, тем жарче, а полы могут оставаться достаточно холодными. Задача строителя – продумать систему, чтобы ноги не обдувал сквозняк, а на потолке не скапливался нестерпимый жар. Этого можно добиться, если разделить потоки на две или три вытяжки.

как сделать вентиляцию в бане

Принудительная

Это электронное управление, которое зависит от температурного режима. Можно включать и выключать приток свежего воздуха по желанию. Можно контролировать с помощью цифрового устройства – сколько градусов должно сохраняться на протяжении всего времени принятия процедуры, а также на какую влажность требуется настроить систему.

Обычно такие комплексы создают в коммерческих целях, поэтому стоят они значительно дороже, чем элементы для естественного оттока, и монтаж может производиться только специалистами.

Одним из основных минусов применения электронных систем – это вероятность оставить включенным вентилятор, что может привести к возгоранию проводки и пожару.

Комбинированная

При покупке электрического устройства обратите внимание, чтобы они имели максимальную защиту всех проводов и электроники от влаги.

Как сделать вентиляцию в бане через специальные продухи

Это решетки, проделанные в стенах на уровне пола (20 см от него) и потолка. При этом следует достичь максимального удаления друг от друга, добиться этого можно, если монтировать их по диагонали, например, одно установить между дверью и печкой, второе – на противоположной стенке.

Элементы для устройства системы циркуляции, а также дымоходы и баки для русской парной можно заказать у дистрибьюторов компании Феррум, которые представлены по всей России. Широкий выбор и качество изделий помогут вам построить банный комплекс своими руками с продукцией Ferrum. Прайслист можно посмотреть на сайте.

Где разместить отверстие для подачи холодного воздуха

Оно располагается внизу. Можно создать его в стене, но тогда необходимо на этапе проектирование заложить трубу или шахту, которая будет вести внутрь. При этом следует учесть, что свежий воздух будет поступать из смежного помещения, а, значит, и выходить он должна не на улицу, а в эту же комнату. Есть минус – обычно полки устанавливают напротив входной конструкции, и циркуляция чувствуется всеми присутствующими.

Еще один вариант предполагает установку продуха под лежаками. Во многом это оптимальное расположение – не сквозит, не портит внешний вид. Но только дотянуться до него бывает сложно, чтобы отрегулировать положение заслонки. В таких случаях в процессе банной процедуры двигают верхние дверцы оттока, а после для проветривания открывают обе.

вентиляция в бане схема

И еще один распространенный и выигрышный вариант – размещение притока за печкой. Это одновременно и способствует циркуляции, и разогреву углей. Но есть несколько «но» – иногда печь устанавливается в простенке, тогда просто нет возможности организовать там заслонку. И еще один моментс – из-за сильного жара здесь расплавятся пластиковые дверцы и могут начать возгораться деревянные, так что подойдут только металлические.

С выходным оттоком проще, его можно монтировать:

  • в потолке, но тогда придется делать дополнительный короб для вывода через крышу, потому что, если влажный пар будет на чердаке, будут гнить деревянные стропила;
  • в стене – оптимальный вариант, закладывается еще на моменте возведения здания.

Как сделать вентиляцию в парной бани: размеры отверстий

Точный размер продуха зависит от влажности, перепада температур, минимальных и максимальных показателей. Опыт подсказывает, что наиболее оптимальные не параметры – 10-15 см, при желании можно увеличить диаметр оттока, проточные же системы не могут быть больше.

При этом обязательно нужно устанавливать заслонки. Именно с их помощью вы добьетесь требуемого радиуса при изменении погодных условий

Распространенное заблуждение, что человеку недостает кислорода для дыхания, если сделать слишком маленький приток. Это неверно. Обычному человеку на 1,5 часа хватает одного кубометра воздуха.

Наша продукция

Устройство вентиляции полов

Почему это важно: на деревянное напольное покрытие воздействует ряд факторов, влага поступает и снизу, от грунта и фундамента, и сверху от пара. Плюс скапливается конденсат. Такие условия благоприятны для начала прогнивания и для распространения грибков, плесени.

Наиболее эффективным считается установка отдушин под половицами. При этом не возникает сквозняка и системой можно пользоваться в процессе принятия банных процедур. Еще один плюс – вентилирование происходит как бы изнутри. То есть при проветривании сушится верхняя часть напольного покрытия, а при работе вытяжки – нижняя.

Чтобы это было максимально продуктивно, при устройстве слива воды из парной отведите его в сторону, чтобы влага не распространялась под половицами.

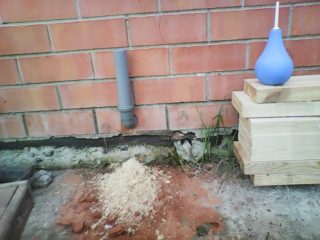

Проветривание фундамента бани

правильная вентиляция в бане

Если при укладке основания вы уже позаботитесь об этом, то у вас не будет в постройке гнили и плесени. Продухи диаметром 110 и более мм следует устанавливать на всех четырех сторонах. Это будет обеспечивать приемлемую циркуляцию даже в случае, если банный комплекс находятся посреди других строений. Лучше всего проложить эти трубы напротив друг друга.

Вентилирование разных вспомогательных помещений

Остальным комнатам тоже следует иметь собственную циркуляцию.

Чердак

Окна на фронтоне недостаточно, так как пар часто попадает в это пространство и может воздействовать негативно на стропила. Оптимально устроить приток под навесом кровли, а отток – на коньке. Так потоки будут проходить снизу вверх с двух сторон.

Мойка

Для организации воздухообмена чаще всего используется принудительная вентиляция, которая направляет потоки в сторону тамбура.

Цокольный этаж

Владельцы частных домов могут спользовать подвал для устройства бани. Это возможно, но требует затрат. Теперь от безопасности и эффективности системы циркуляции зависит целостность всего дома. Уже на этапе проектирования здания нужно предусмотреть расстояние между стенами и утеплителем, иначе на поверхности будет скапливаться конденсат от перепада температур.

Требуется создать принудительное вентилирование, так как естественное нельзя обеспечить из-за невозможности монтажа возле пола (ведь он находится под землей). Мы рекомендуем доверить этот вопрос профессионалам.

Душевая

С учетом того, что в остальных комнатах уже есть приток и отток кислорода, то здесь достаточно только спроектировать продух с вентиляторов в потолке или вверху стены, чтобы неприятные запахи сырости выходили наружу. Также следует поступить, если в банном комплексе есть туалет.

Предбанник

Здесь также следует особенно позаботиться о циркулировании воздушных потоков, так как из-за непосредственной близости к парилке в комнате образуется сильный температурный перепад и конденсат на стенках. Аналогично подойдет приточно-отточный вариант. Можно также устроить окна, которые позволят быстро проветривать.

Как устроить вентиляцию в бане и парной – расчет схемы

Мы уже сказали о стандартном значении: 1 кубометр пространства требует 24 кубических сантиметра отводов. При выборе труб часто останавливаются на трубопроводных – они недорогие и эффективные, но мы рекомендуем собрать такую систему из нержавеющих дымоходов компании Феррум, они имеют длительный срок службы и не портятся от постоянного взаимодействия с влагой. Стандартный диаметр – 10 сантиметров. Так, площадь сечения равна 78,5 см2. Одного такого короба хватает на 3,27 м3 объема помещения.

Рассчитываем количество кубометров. Предположим, что парилка имеет размеры 2 на 2 м2, потолки имеют высоту также 2 м. Умножим все, получим 8 м3. Делим это на 3,27=2,45. Округляем до трех. В итоге нужно организовать 3 короба диаметром 10 см на всю парилку.

Устройство вентиляции

Есть несколько решений:

  • Расположение окошка рядом с печью или под ней. Над полом должно оставаться не менее 25-35 см. При этом поток движется понизу, затем поднимается по противоположной стене.
  • Оба отверстия находятся на одной поверхности, что не рекомендуется, но встречается. Тогда на вытяжку обязательно установить вентилятор. Это актуально, когда парная имеет только одну стенку, выходящую на улицу, а остальные примыкают к жилым зонам.
  • Щели в настиле, если у вас создан многослойный протекающий пол, могут притягивать воздух, пропускать его в пространстве под покрытием, а затем снова возвращать вверх. Так достигается хорошее вентилирование половиц.
  • Если приток располагается напротив печки, то работать он будет только при условии работающего обогрева.

Все эти виды представлены схематически на картинке:

как правильно сделать вентиляцию в бане

В статье мы рассказали, как правильно сделать вентиляцию в бане, показали схемы и объяснили устройство парилки. Проектируйте свой банный комплекс вместе с качественной продукцией «Феррум». На сайте вы найдете дымоходы и комплектующие для обустройства бани. Парьтесь в удовольствие вместе с Ferrum.

Полезные видео

виды, нюансы проектирования, регулировка при использовании

Содержание статьи:

Вентиляция в бане необходима, поскольку ее строят таким образом, чтобы сделать максимально герметичной. Высокая температура и влажность воздуха способствуют образованию плесени, а недостаток кислорода препятствует нормальному горению в печи и дыханию людей во время банных процедур. Особенно важно наличие эффективной вентиляционной системы при использовании газовых и твердотопливных печей. Благодаря качественной вентиляции обеспечивается приток свежего воздуха, нормализуется микроклимат, древесина сохраняется в неизменном виде: не гниет и не покрывается плесенью, устраняются неприятные запахи.

Виды вентиляции

В бане и сауне необходимо обустраивать приточно-вытяжную вентиляцию

Принцип обустройства вентиляции в бане и сауне заключается в организации приточно-вытяжной системы. Для этой цели делают два отверстия: приток и отток. Свежий воздух более низкой температуры вытесняет нагретый.

Нельзя делать приток из помещения, например, предбанника, а отток на улицу, или наоборот. Из-за разницы температур такая система не будет работать должным образом. Можно сделать вход и выход в предбанник, но эксперты рекомендуют, чтобы оба эти отверстия выходили на улицу.

Существует три варианта вентиляции по принципу работы.

Естественная

Такая система весьма эффективна, выгодна и работает благодаря разнице температур и атмосферного давления. Расположение отверстий определяют исходя из размера парилки и места установки печи, полок, материала стен бани. По общим правилам приток в бане делают внизу, а вытяжку наверху.

Принудительная

Принудительная вентиляция предполагает монтаж вентиляторов на приточные и вытяжные отверстия. Можно приобрести специальное электронное устройство, которое позволит регулировать температуру и влажность воздуха. Покупка принудительной вентиляции и ее монтаж обходятся значительно дороже, чем обустройство системы, работающей автономно.

Преимущества принудительной вентиляции:

  • поддержание заданного температурного режима и уровня влажности;
  • равномерное распределение прогретых воздушных масс;
  • ускоренный воздухообмен;
  • независимость от погодных условий;
  • возможность установки фильтров воздуха.

Принудительная вытяжная вентиляция оптимальна для быстрой просушки и проветривания.

Риск короткого замыкания и возгорания из-за наличия проводки во влажном помещении возрастает.

Установка принудительной вентиляции рекомендована в следующих случаях:

  • Парная (баня) имеет большую площадь.
  • Баня построена из кирпича, пеноблоков.
  • Не удается правильно разместить приточное и вытяжное отверстия.
  • Мощная печь.

Особых сложностей при монтаже оборудования не возникает, но приобретая принудительную вентиляцию, необходимо проконтролировать, чтобы прибор имел максимальную защиту от влаги.

Комбинированная

Вытяжное отверстие в парилке должно быть с клапаном, чтобы горячий воздух сохранялся в помещении

Сочетает в себе преимущества естественной и принудительной вентиляции. В вытяжное отверстие устанавливают вентилятор. Чтобы была возможность естественного притока, необходимо расположить приток и отток в соответствии с правилами, тогда потоки горячего и холодного воздуха будут перемешиваться.

Недостаток комбинированной вентиляции в парной в том, что для регулировки воздухообмена вытяжное отверстие необходимо будет иногда прикрывать заслонкой. Из-за этого создается нежелательная нагрузка на вентилятор. Если отверстие не закрывать, придется интенсивнее протапливать помещение, чтобы поддерживать высокую температуру.

Общие правила и нюансы при планировании вентиляции в бане

При установке мощного вентилятора помещение нужно будет постоянно протапливать

При планировании вентиляции в бане необходимо определиться с местом расположения отверстий. Чем они больше, тем быстрее баня будет проветриваться. Приток и вытяжку в бане оборудуют регулирующими заслонками. В закрытом состоянии они должны обеспечивать герметичность.

Разность диаметров приточного и выходного отверстий на работу вентиляции не влияет. Если выходное отверстие пропускает 1 м³ теплого воздуха в час, ровно столько же в помещение затянет холодного воздуха, только скорость потока при более узком входном отверстии будет выше. Эффект обратной тяги возникает, если со стороны расположения вытяжного отверстия в стену дует ветер либо закрыто входное отверстие.

Планируя принудительную вентиляцию в парилке, необходимо точно рассчитать производительность вентилятора. Если он окажется слишком мощным, воздухообмен будет чересчур интенсивным. Чтобы вычислить производительность, нужно найти объем помещения, умножив площадь на высоту потолков, и умножить полученное значение на рекомендуемую кратность воздухообмена. Для бань этот показатель равен пяти.

Если необходимо будет впоследствии уменьшить интенсивность проветривания, можно установить таймер, чтобы вентилятор отключался через определенные промежутки времени.

Топка в смежном помещении

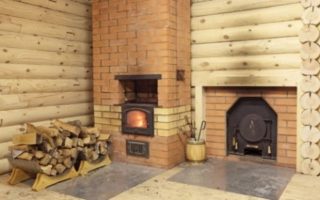

Печь с выносной топкой позволяет прогревать всю площадь бани

Топку выносят в смежное с парилкой помещение – предбанник или комнату отдыха. Такое размещение имеет свои преимущества:

  • В комнате отдыха можно устроить подобие камина, закрыв топку вместо дверцы жаростойким стеклом.
  • Топка обогревает не только парную, но и смежное помещение.
  • В комнате отдыха или предбаннике удобно выделить место для хранения дров.
  • В парилке не скапливается грязь и мусор.

Устройство отопления и вентиляции при этом имеет некоторые особенности. Топку с печью соединяют при помощи топочного тоннеля. Его прокладывают через проем в стене, выполняя тщательную теплоизоляцию базальтовой ватой.

Приточное отверстие делают ближе к полу, располагая конец воздуховода внизу топки, на расстоянии нескольких сантиметров от металлического листа, защищающего пол от возгорания. Приточная вентиляция в парной будет работать за счет вентиляционных каналов печи и приточного воздуховода. Вытяжное отверстие лучше всего разместить на противоположной стене, на расстоянии 30 см от потолка. Рекомендуется сделать еще одно отверстие под полками. Оба отверстия нужно соединить вертикальным воздуховодом. Нижнюю вытяжку приоткрывают, когда принимают процедуры в парилке, верхняя в этот момент закрыта. Именно такая система позволит сберечь тепло и в то же время обеспечить вентиляцию.

Топка внутри парилки

Если топка располагается внутри парилки, принцип остается тем же, но изменяется схема приточной вентиляции. Необходимо обустроить канал притока, чтобы поддерживать процесс горения. Управление вентиляционной системой выполняется с помощью двух расположенных друг над другом дверец. Сначала открывают нижнюю, холодный воздух при этом не поступает. Когда печь прогрета, верхнюю дверцу приоткрывают. Воздух в парной будет циркулировать через дверцы, постепенно нагреваясь все больше и больше. Когда температура в парной станет приемлемой, нижнюю дверцу закрывают, а верхнюю оставляют открытой. После полного прогрева закрывают обе дверцы.

Действующие вентиляционные системы

Функцию вытяжного отверстия может выполнять поддувало печи в маленькой бане

Существует несколько правил и схем устройства вентиляции в бане. Их эффективность доказана многочисленными примерами из практики.

Приток около печи

Вентиляционное отверстие можно расположить рядом с печью, под ней или за ней, на расстоянии от пола 25-35 см. Направление потока: по полу, а затем по противоположной стене. Если приток расположен за печью, приток кислорода будет способствовать активному горению.

Поддувало в качестве вытяжки

Печь может выполнять в вентиляционной системе основную функцию. Эффективная вентиляция обеспечивается вытяжкой воздуха из парной через поддувало. При этом печь устанавливают ниже уровня чистового пола.

Нагретый воздух будет удаляться через дымоход, а поступать в парную он может разными способами:

  • через приоткрытую дверь;
  • через отверстие внизу двери, которое закрывается декоративной решеткой;
  • через щели пола;
  • через форточку.

В последнем случае в парилке может быть создан некомфортный микроклимат, поскольку форточку обычно располагают выше топки, а каменку у противоположной стены. Холодный воздух будет «разрезать» пар, направляясь к вытяжному отверстию, не успевая нагреться.

Преимущество в том, что скорость вентиляции регулируется открыванием и закрыванием дверок печи. Чтобы воздух, попадая в помещение, успевал прогреваться, приточное отверстие нужно разместить за печью.

Недостатки:

  • наличие мертвых зон;
  • зависимость от погодных условий;
  • малая производительность.

Поддувало в качестве вытяжки подойдет только для небольшой бани.

Для бани с мокрым полом

Чтобы мокрый пол в бане не загнивал, необходимо обустроить продухи

В бане с протекающим полом, где верхний слой представлен решеткой, велик риск загнивания половиц и распространения плесени, поскольку на деревянное покрытие воздействует пар, влажность от грунта и фундамента, конденсат. В таком случае актуально размещение отверстий под половицами, в стене или фундаменте. При проветривании будет сушиться верхняя поверхность пола, а при открытии вытяжки – нижняя поверхность. При этом желательно при разработке проекта предусмотреть отвод воды за пределы бани. Вентиляция может быть естественной или принудительной. Несмотря на высокую эффективность системы, не образуются сквозняки.

Проемы в одной стене

Такое размещение не самое удачное, но имеет место, если другие варианты не подходят. Например, приток и отток на одной стене делают, если остальные поверхности примыкают к жилым постройкам. В этом случае на вытяжное отверстие необходимо установить вентилятор.

Рекомендации по обустройству вентиляции

В каждом помещении бани должны быть вытяжные и приточные отверстия

Так как баня – это несколько сообщающихся между собой помещений, проблема вентиляции актуальна для каждого из них.

  • На чердаке следует сделать приточное отверстие под навесом кровли, а вытяжку – на коньке.
  • В моечном отделении лучше всего организовать принудительную вентиляцию, благодаря которой не будет скапливаться избыточная влажность.
  • В душевом отделении достаточно сделать продухи под потолком.

Если каждое из помещений будет оборудовано приточно-вытяжными отверстиями, сырости удастся избежать.

Так как предбанник располагается рядом с парилкой, сюда также проникает пар, образуется конденсат на стенах. Здесь можно спроектировать вентиляцию аналогичного типа или просто сделать окна, которые позволят быстро проветривать помещение.

Регулировка в процессе использования

После посещения бани все отверстия необходимо открыть на проветривание

Правильно рассчитанная и обустроенная система вентиляции – это еще полдела. Если не уметь ей пользоваться, толку от нее будет мало.

Пошаговое руководство:

  • Когда печь только начинает растапливаться, все отверстия – и приточные и вытяжные – закрывают.
  • Если температура в парилке достигла желаемых значений, нужно приоткрыть дверки печи или задвижки.
  • Чем больше свежего воздуха требуется, тем больше открывают отверстия.
  • При проветривании парной после процедур задвижки открывают полностью.

Принцип регулировки системы вентиляции при расположении топки в парилке несколько отличается.

Благодаря тщательно спроектированной системе вентиляции, удается создать комфортный микроклимат в парилке и защитить дерево от плесени и гнили. Путем регулировки обеспечивается постоянный приток свежего воздуха во время банных процедур и в то же время сохранение тепла.

Кирпичная печь каменка и циркуляция воздуха в парилке

Для реализации в жизнь «хорошей русской бани» часто не хватает одной важной составляющей. А именно хорошей вентиляции. Проработка вопроса позволила создать модель функционального взаимодействия системы баня - печь-каменка.



Преимущества хорошей бани

В обиходе любителей бани популярно такое понятие, как «лёгкий» пар. Легкость пара - это характеристика дисперсности, которая определяется режимом испарения воды на камнях. Такой пар образуется при контакте горячей воды с камнями при температуре от 500 до 750 градусов. Технология получения лёгкого пара следующая. Если ковш горячей воды быстро вылить на камни, тогда вода, испарившись в глубине камней, преобразовывается в пар. Этот, пока ещё «тяжёлый» пар, проходя через толщу раскаленных камней, дополнительно разогревается и распыляется на более мелкие частицы. Это и есть «лёгкий» пар.

Керамический кирпич обладает высокой теплоёмкостью и его сложно прогреть свыше 100°С. Нагретый кирпич передает тепло в окружающее его пространство ИК излучением. При этой температуре длина волны ИК излучения идеальна для тела человека. Такое лучистое тепло легко проникает в тело и оказывает на человека благотворное влияние. Происходит исцеление от простуд и многих недугов. Такой эффект характерен для всех печей из кирпича. Практически же, температура поверхности протопленной печи-каменки находится в пределах 45-80°С. ИК излучение при такой температуре более комфортно. Ощущение лёгкости у человека, находящегося в помещении с печным отоплением, объясняется именно этим.

Вопросы качественной вентиляции в бане

Самый лёгкий, свежий тёплый воздух, который находится в верхних слоях, при проветривании бани первым выходит наружу, а на его замещение поступает свежий холодный. Этот поток, перемешиваясь с более холодными и влажными нижними слоями загрязнённого различными примесями воздуха, остужает баню. И весь этот коктейль после проветривания перемешивается с паром из каменки. А человек этим дышит. Плохое самочувствие сразу после процедур и на следующий день каждый объясняет по-разному. Кто-то считает, что ему противопоказана баня, кто-то винит печь-каменку или истопника. Недостатки традиционной бани и её аналогов: открытые камни, металлические каменки, влажный тяжёлый пар, плохое проветривание (периодичность, неэффективность, потери тепла, нарушение температурного режима).

Решением задачи хорошей вентиляции является приточно-вытяжная система с притоком подогретого воздуха. Роль двигателя в этой системе выполняет печь-каменка. Теплообменник, канал, по которому поступает подогретый свежий воздух. В процессе горения дров в топку поступает поток воздуха, на его замещение в помещение движется поток подогретого воздуха по вентиляционному каналу через теплообменник. Печь прогрета, процесс горения завершен. Вьюшки закрыты, движение воздуха остановлено. Открываем вентиляционную вьюшку.

Вертикальный канал в печи, при открытии вентиляционной вьюшки, превращается в вентиляционную шахту, которая засасывает нижние слои воздуха от пола. На замещение этого воздуха поступает подогретый свежий воздух через теплообменник. Положением вентиляционной вьюшки можно отрегулировать поток свежего подогретого воздуха, доведя температурный режим до ощущения комфорта. При этом подогретый воздух, поступая в парилку, перемешивается с лёгким паром и поднимается к потолку, а более холодный и загрязнившийся вытесняется в нижние слои к полу и через вертикальный канал уходит в атмосферу.

В бане с открытыми камнями и металлической каменкой при контакте потоков воздуха с раскалёнными свыше 100 градусов поверхностями, воздух портится. Органика, содержащаяся в нём, разлагается, частично окисляется с образованием угарного газа и других вредных для здоровья радикалов и аллергенов. Если не сделать хорошую вентиляцию, после такой бани, неизбежно будет болеть голова. В такой бане и инфракрасное излучение неблагоприятно для человека.

Лучистое тепло, исходящее от горячей кирпичной стены печи, напротив более мягкое, а не обжигающее, как от раскалённой металлической каменки. Это связано с температурой излучающей поверхности: чем выше температура, тем короче длина волны инфракрасного излучения. ИК излучение высокотемпературных излучателей (свыше 100°С) поглощается, в основном, в тонком слое кожи, обжигая и иссушая её. Поэтому особенно вредны для человека электрические каменки. Они так же, как и металлические печи, отрицательно ионизируют воздух внутри помещения бани. Плюс металлическая печь-каменка имеет низкую теплёмкость, то есть быстро нагревается и быстро остывает. При этом баня с такой печкой не просыхает даже летом.

Идеальная банная печь

Рассматривая вопрос взаимодействия бани и печки-каменки как составляющих единого механизма и переходя к системному рассмотрению взаимодействия всех компонентов этой системы, вырисовывается следующее принципиальное решение банной печи.

Такая печь-каменка имеет два режима работы. В первом режиме происходит неполное сгорание топлива (из трубы идёт дым). Как только произошло полное сгорание (из трубы идёт прозрачный воздух), печь переводится во второй режим (основной). Теперь поток горячих газов идёт через камни. При нагреве камней до температуры, малинового свечения печь снова переводится в первый режим для догорания остатков топлива. После полного сгорания вьюшка первого режима закрывается, открывается вентиляционная вьюшка. Приточно-вытяжная вентиляция продолжает работать. Интенсивность вентиляции регулируется вьюшками приточки и вытяжки. После открытия вентиляционной вьюшки вертикальный дымовой канал переходит в режим вентиляционной шахты и обеспечивает постоянную вытяжку газов. Нагрев воды в баке происходит за счёт контакта основания бака с чугунной плитой, перекрывающей топку печи-каменки.

Нагрев воды в баке может осуществляться разными способами. От бака разводка горячей воды идёт в парилку и в мойку. С началом процесса горения в топке печи, через теплообменник, в баню подаётся подогретый воздух. Ровно столько, сколько забирает топка в процессе горения дров. Кроме того, происходит циркуляция воздуха через все теплообменники.

Дополнительные опции это два дополнительных уровня теплообменников. Они ускоряют прогрев помещения бани. Все теплообменники (ТО) работают одновременно, с момента начала горения дров. Через главный ТО подогретый свежий воздух поступает в парилку. Затем, через ТО второго уровня, воздух поступает из мойки и парилки в комнату отдыха, на замещение воздуха, потраченного на горение. Для более быстрого прогрева воздуха работают ТО третьего уровня. Их два, первый пропускает через себя и прогревает воздух из мойки в парилку, второй в противоположном направлении. Движение воздуха в вентиляционных каналах обусловлено элементарными законами физики. Таким образом, система теплообменников позволяет быстро прогреть баню по аналогии с прогревом салона автомобиля. С первой минуты топки в помещение поступает горячий воздух, что позволяет быстро прогреть стены, полки, пол и воздух помещения. Подогретый воздух, поступая в топку, позволяет увеличить температуру в топке, что увеличивает скорость нагрева самой печи.

В дополнение может быть выполнен обогреваемый лежак из кирпича. Он прогревается в процессе топки бани. Лежак используется при мойке вместо скамьи и является достойной альтернативой русской печи в плане оздоровления. Во время банных процедур человеческое тело получает от лежака не только поток ИК излучения, но и контактное тепло. Русская печь, русская баня веками заменяли домашнего доктора. Они лечили от всех недугов. О пользе и технологиях такого лечения имеется масса литературы. Лежак может быть дополнением к любой печи, располагаться как в одной комнате, так и за стеной.

Достоинства представленной модели банной печи

1 Долговечность печи-каменки: массив из кирпича.

2 Продолжительный срок службы деревянных конструкций и элементов из дерева внутри бани: высокая теплоёмкость печи-каменки и хорошая вентиляция хорошо просушивают баню.

3 Полезность, отсутствие вредных факторов: каменка из кирпича, лежак из кирпича, легкий пар, хорошая приточно-вытяжная вентиляция с регулируемой подачей подогретого воздуха, прогрев камней осуществляется во втором режиме, режиме полного сгорания углеводородов. После банных процедур, можно перевести печь-каменку в режим камина, и отдохнуть у открытого огня, пожарить шашлык, и приятно провести время в кругу семьи, или в хорошей компании.

4 Быстрота прогрева бани: приток подогретого воздуха, работа теплообменников второго и третьего уровня интенсивно нагревают воздух и окружающие предметы.

5 Быстрый нагрев камней: при переводе печи во второй режим поток горячего воздуха проходит через каменку и нагревает камни до малинового свечения.

6 Быстрота готовности бани для проведения процедур: прогрев бани и камней с опережением, относительно прогрева монолита печи-каменки позволяет ускорить процесс.

7 Экономичность: быстрота готовности бани экономит дрова, отсутствие притока холодного воздуха экономит тепло.

8 Закрытая каменка и высокая температура камней позволяют долго сохранять жар и попарить всех желающих.

9 Приточно-вытяжная вентиляция осуществляется естественным способом, приток воздуха регулируется.

Русская баня это не только температурно-влажностный режим с веником и технологией пропаривания. Русская баня - значительно больше, чем техническая реализация и способ пропаривания. В заключении хочется пожелать всем любителям хорошей русской бани и лёгкого пара. То, что мы не ценим смолоду, а потом готовы вернуть за любые деньги, это наше здоровье. Будьте здоровы.

ДОМ ИДЕЙЧерноскутов



Отопление. Печи. Внешний приток и вторичный воздух

Честно говоря, писать теорию уже порядком поднадоело. Хочется уже скорее перейти к рассказу непосредственно про наш дом. Ибо мил сердцу. Чего уж говорить — НАШ!

Но я обещал, и поставлю в теме про отопление жирную точку.

Итак, разобрались в разнице между голландской и русской системами, познакомились с колпаковым принципом, и даже про печь-ракету узнали. Некоторые, наверняка, уже и с верхним розжигом поэкспериментировали.

Пришла пора рассказать про вторичный воздух и внешний приток. С чего из них начать даже не знаю…

Думаю, что логичнее начать с простого. Простого, да не для всех очевидного.

Внешний приток

Начну с цитаты небольшой заметки в старом советском журнале «Сделай сам» за 1992 год. Заметку написал А.Т. Данилов. Не постесняюсь привести её целиком, того стоит:

«Кто имеет дом с печным отоплением, знает, что когда затапливают печь, температура внутри здания резко понижается и в комнате становится холодновато. И прежде чем комната нагреется до необходимой температуры, иной раз проходит не один час.
Понижение температуры после розжига печи объясняется просто. Когда открывают перед розжигом дров заслонки печи, появляется тяга и необходимый для горения дров воздух поступает из комнаты. В комнате создаётся пониженное давление, и холодный воздух с улицы, через щели, окна и двери просачивается в комнату, и температура внутри дома падает. Кирпичная печь – сооружение с низким КПД. Прежде чем нагревать, она сама должна основательно прогреться. А она нагревается медленно.
Для того, чтобы печь не забирала воздух из комнаты, я подвёл к ней воздух из подвала. От колосникового поддувала я вывел через пол трубу в неотапливаемый подвал. Трубу предусмотрел с задвижками.
Все щели в дверцах, духовке, металлической плите тщательно промазал. Хотите верьте, хотите нет, а через 10 минут после розжига дров температура в комнате начала подниматься.
Я не теплотехник и не могу дать математического обоснования эффекта, но топливо стал тратить на треть меньше! У меня было намерение просчитать всё это, но вскоре получил новую квартиру, а старый дом пошёл на слом.»

Для горения топлива необходим воздух, и печь берёт его из дома. За час она просасывает через себя не один десяток кубометров воздуха. Прикинем: дом 40 м², высота потолков 2,5 метра, тогда объём воздуха равен 100 м³. Печь топится от одного до трёх часов, так что при работе она высасывает из дома 10-30% процентов воздуха, который должна нагреть.

Так почему бы не забрать этот воздух не с жилого помещения, а, например, с подвала? А ещё лучше — с улицы. И если точка забора воздуха будет находится ниже уровня топливной камеры, то мы ещё и создадим дополнительную тягу! И тогда можно сделать дымоход покороче. Либо, если следовать рекоммендациям из упоминавшейся ранее статьи и делать дымоход по периметру помещения, то добрать необходимую длину вертикального дымохода можно не трубой вверх, а трубой вниз!

А самое интересное — наши предки так и делали! Слышали про Аркаим? Если нет — почитайте, материалов в тырнетах много. Но на что нужно обратить внимание — так это на наличие в каждом доме Аркаима печи, подача воздуха в которую происходило из колодца. И тяга в печи была такая, что можно было плавить бронзу без мехов!

Мог бы ещё порассуждать о том, что это ещё один повод ставить дом на склоне холма, но, думаю, фантазия читателя уже сама рисует новые горизонты.

Самое главное, о чём нужно поразмышлять: прирост КПД не только засчёт не-забирания воздуха из помещения, но и засчёт увеличения тяги (выше температура = эффективнее сгорание топлива). Думаю, как минимум 10%, хотя вряд ли выше 30% (у чувака в заметке по его словам на треть). Но даже если 15-20% — то тоже очень неплохо.

Вторичный воздух

Это уже магия не для простых смертных 🙂

Пока для меня самого в этой теме много белых пятен, и личного опыта пока ноль. Так что не буду мудрствовать лукаво, и просто пробегусь по верхам. Вглубь сможете копнуть на соответствующих форумах. Если решитесь пройти по ссылкам — осторожно, можно сломать мозг. Но всё, что не убивает, делает нас сильнее 🙂

Дело в том, что на разных этапах топки воздух необходим в разных местах. То он нужен дровам, то он нужен пламени (проходя через угли воздух беднеет на кислород). И его как-то нужно подавать то туда, то сюда.

Задача непростая. Можно решить датчиками и прочей электроникой, но это сложно, дорого, и к тому же ненадёжно. Вот и появляются разные идеи решения этой задачи не датчиками, а конструктивом.

Некоторые предлагают делать сухой шов, через который воздух подаётся в нужные места. По мере нагрева топочной камеры кирпичи расширяются и шов закрывается. Воздух начинает идти другим путём (или через другой сухой шов). Так можно подавать воздух сначала вниз, и потом по мере нагрева топки вторичка будет подаваться всё выше и выше.

Идея интересная, но лично я себе пока не представляю как это сделать с должным уровнем надёжности.

Вот этот дядька предлагает делать кожух подачи вторичного воздуха вокруг топки и подавать его в её верхнюю часть, в пламя, через соответствующие отверстия. И я с ним согласен. Так прощё и надёжнее, но эффективнее ли это схемы с сухим швом — вопрос. Кстати, блог у дядьки классный. Много очень полезной информации. У него своё видение на всё, очень ценю.

Но загвоздка в том, что универсального и гарантированно надёжного решения подачи вторичного воздуха пока не придумали. И практикой в достаточной мере не обосновали. Это нормально, ведь это те самые новые технологии. Они экспериментальны. Так что надо пробовать.

Итог

На этом тема печного отопления временно закрывается.

Как я уже говорил, печь в нашем доме мы ещё не сделали. Уже завезён кирпич, уже заведена 250-литровая ванна глино-песчаного раствора (нынче замёрзшего). Придёт весна — будем делать. Что конкретно — покажет время.

Может, я наткнусь на какую-то информацию, которая в корне изменит моё видение. А может и не наткнусь. В любом случае процесс и результаты будут описаны на страницах этого блога.

А теперь настала пора приступить к самому интересному: к НАШЕМУ! Думаю, все вы с нетерпением ждали этого. Читайте в следующей серии!

Дополнение 21.09.2014: Печная тема продолжена. Как я применил всю описанную печную теорию на практике можно прочитать здесь.

Поделись статьёй с другом! < Предыдущая статья
«Отопление. Печи. Ракетные печи и верхний розжиг» Следующая статья >
«Поиск места под дом. Часть первая»

5 лучших схем + бонус

Качественно обустроенная вентиляция в бане решает две важнейшие задачи:

  1. обеспечение людей необходимым количеством свежего воздуха во время процедур;
  2. быстрое снижение влажности и просушка бани после их завершения.

При этом сохраняется необходимая температура, обеспечиваются комфортные условия, устраняется опасность появления затхлого запаха, грибка, плесени, уменьшается расход топлива. Если не будет организована правильная вентиляция в бане, то ее деревянные конструкции приходят в негодность всего за пару сезонов.

Надежная  вентиляция бани предохраняет от воздействия газа угарного при печном отоплении.

При необходимости вентиляция способна решить проблему быстрой регулировки температуры. В ряде случаев для больных людей или детей требуется ускоренное снижение температуры и ее дальнейшее поддержание на новом уровне.

Согласно действующим нормативам качественная вентиляция бани должна обеспечить кратность воздухообмена на уровне 5…10 объемов помещения в течение часа.

Может применяться естественный либо принудительный с использованием вентилятора приточно-вытяжной воздухообмен. Естественная вентиляция для бани отличается простотой, отсутствием затрат на электроэнергию, надежностью. Ее особенностью является обязательное наличие отдушин подвода/отвода воздуха с устройством регулирующих заслонок.

Комбинированный вариант использует вентилятор – для интенсификации воздухообмена. Для механической разновидности вентиляции управление производится датчиками влажности и температуры.



Эффективная вентиляция – необходима во всех помещениях бани

Правильная вентиляция для бани должна соответствовать следующим принципам:

  1. при проектировании бани выбирается оптимальная схема воздухообмена;
  2. обустройство вентиляционных каналов, приточных и выходных отдушин производится во время строительства;
  3. площадь отверстия вытяжки обязательно превышает площадь отверстия притока, иначе не получится добиться доступа необходимого количества свежего воздуха;
  4. расчет площади вентиляционного отверстия производится из зависимости 24 см.кв площади отдушины на один кубометр объема помещения;
  5. запрещено располагать отверстия вытяжки и притока на одной прямой во избежание нарушения правильности циркуляции воздуха;
  6. обязательно обустраиваются вентиляционные задвижки для бани на приточных и выходных отверстиях.

Наличие регулировки живого сечения притока и выхода позволяет:
  • заметно ускорить достижение нужной температуры парилки при закрытой вентиляции;
  • добиться комфортных условий, регулируя интенсивность воздухообмена;
  • подстроиться под погодные условия.

Комбинированная вентиляция в баню требует использования вентиляторов с уровнем защиты не меньше IP44 с теплостойкостью порядка 130 градусов.

Вентиляция в баню своими руками – особенности устройства

Правильная и эффективная вентиляция в предбаннике организуется по следующим правилам:

  • часовая производительность должна трехкратно превышать объем предбанника;
  • приток должен соответствовать выходу воздуха;
  • движение воздуха направляется от жилой зоны к хозяйственной;
  • наиболее эффективным считается комбинированный воздухообмен с вентилятором на вытяжке;
  • решетка вентиляции обустраивается на двухметровом уровне от грунта.

Рассмотрим, как выполняется вентиляция в предбаннике бани своими руками:

  1. дверь из парилки должна быть максимально приближена к печке для обеспечения комфортного температурного режима;
  2. на противоположной стороне от парилки делают отдушину 0,15х0,2 м с регулировочной заслонкой;
  3. устанавливают осевой вентилятор вытяжной;
  4. приточная отдушина выполняют на полуметровой высоте над полом;
  5. под полом предбанника обустраивают воздухопровод выхода горячего воздуха из парной, улучшая отопление.

Чрезвычайно важной является вентиляция пола в бане, позволяющая быстро его высушить и обеспечить долговечность и надежность покрытия. Основные правила ее выполнения:
  • в подполе делают цементную стяжку с уклоном к трубе стока;
  • для крепления лаг пола используют тумбы из кирпича;
  • фундамент бани под настилом пола должен иметь отверстия для воздуха на противоположных сторонах, но не напротив друг к другу;
  • при укладке настила между досками обеспечивают зазоры около 8 мм;
  • обустраивают отметку чистового пола над уровнем поддувала печи;
  • вентиляционные отдушины в подполе необходимо снабдить регулировочными заслонками и защитными решетками.

5 лучших схем вентиляции для бани

Лучшие результаты дает вентиляция бани – схема которой соответствует одному из пяти основных вариантов.

По первой схеме воздухообмена:

  • отверстие приточное делают сзади печи на 50 см выше отметки каменки;
  • отдушину вытяжки с вентилятором размещают на противоположной стенке на уровне порядка 250 мм выше отметки нулевой;
  • прогреваемый печью холодный поток воздуха уходит под потолок, охлаждаясь, спускается ниже к отверстию вытяжки;
  • гарантируется равномерность подогрева свежего воздуха.

Согласно второй схеме для осуществления воздухообмена:

  • отверстия подачи и отвода воздуха делают на одной стене напротив печи;
  • отдушину притока располагают внизу в 200…300 мм от пола, а вытяжки сверху в 200…300 мм ниже потолка;
  • в вытяжном отверстии ставят вентилятор;
  • в процессе циркуляции поток холодного воздуха идет на печь, отражается от нее вверх и под потолком идет к вытяжке.

Схема используется при наличии только одной внешней стены, используемой для отверстий подвода/отвода воздуха.

По третьей схеме вентиляция в парилке осуществляется так:

  • приточная отдушина размещена позади печи в 200 мм над полом;
  • отверстие вытяжки помещают на противоположную стенку также в 200 мм над отметкой пола;
  • для интенсификации вытяжки применяют вентилятор, установленный в вытяжной отдушине.

Для этой схемы характерным является быстрый, равномерный нагрев воздуха, свежесть и комфорт.

Четвертая схема применяется для парилок с протекающим полом:

  • отверстие для притока делают за каменкой на 200…300 мм выше пола;
  • воздух нагревается, проходя каменку, и опускается под пол;
  • оттуда отработанный воздух по вентиляционной трубе уходит вверх и выводится за крышу.

При постоянной работе печи вентиляция парной осуществляется по пятой схеме:

  • приточное отверстие делают напротив каменки на дальней стене;
  • выход воздуха осуществляется через печное поддувало.

Нередко вентиляция в парной русской бани выполняется по шестой схеме:

  • приток происходит через отдушину в нижней части стены за каменкой;
  • на противоположной стенке делают два выходных отверстия;
  • отверстия вытяжки связаны гибкой трубой и оснащены заслонками;
  • во время процедур верхнее отверстие закрыто;
  • для быстрого проветривания и просушки парилки открываются обе отдушины.

Учитывая чувствительность древесины к повышенной влажности, для вентиляции бани из бруса необходимо:

  • обеспечить ускоренную сушку после использования;
  • не допускать сквозняков, переохлаждения конструкционных элементов;
  • обеспечить равномерность воздухообмена без зон застоя.

Особенности вентиляции сауны

При сходстве принципов вентиляция сауны имеет некоторые особенности. Для различных помещений сауны рекомендованы следующие кратности воздухообмена:

  • душевая – 50;
  • комната массажа – 5;
  • парилка – 5;
  • комната для обеспечения отдыха – 3.

Отверстия подвода, отвода воздуха размещенные на противоположных стенах разносятся по диагонали.

Наиболее часто вентиляция для сауны выполняется по двум схемам:

  1. Включает в себя приточную отдушину за печью над полом. С противоположной стены выполняются два отверстия выхода связанные вентиляционным коробом. Первое выходное отверстие делают в 100 см над полом, а второе ниже потолка. Такое размещение улучшает равномерность воздухообмена по объему помещения парилки.
  2. Предусматривает приточную отдушину у печи немного выше ее уровня. Отверстие вытяжки в противоположной стене обустраивается ниже на 50 см. Для эффективной вытяжки на выходе устанавливается вентилятор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
