что это такое, изделие ГКЛВ, расшифровка варианта материала ГКЛ, толщина водостойкого листа для ванной комнаты под плитку

Обычный картон при контакте с водой быстро размокает. Потому в качестве отделочного материала чаще всего используется влагостойкий тип гипсокартона. Перед покупкой важно изучить его основные параметры, чтобы работа с ним не вызвала затруднений.

Что это такое?

Расшифровка аббревиатуры ГКЛВ – гипсокартонный лист влагостойкий. Такое покрытие позволяет отделывать кухни, ванные, туалет либо душевую кабину. Оно отличается от обычного гипсокартона внутренней структурой и химическим составом. Внешний окрас в большинстве случаев зеленый, светло-зеленый, изредка выпускаются розовые материалы.

Применение ГКЛ очень широкое, это один из наиболее универсальных отделочных материалов.

Его легко использовать в жилых и нежилых постройках с целью:

  • обшить стену;
  • возвести перегородку;
  • создать сложный декоративный элемент;
  • сделать многоуровневый потолок.

Наилучший результат достигают, когда влагостойкий ГКЛ применяется в помещениях с отличной вентиляцией, которые регулярно проветривают. Внимание следует уделять фирменной маркировке. Группа А отличается большей ровностью, чем материал категории Б, и служит она дольше. С другой стороны, такое покрытие будет неизменно дороже.

Преимущества и недостатки есть у любого материала, и влагостойкий гипсокартон – не исключение. Важно помнить, что никакая обработка не способна поднять его устойчивость к воде выше, чем на 80%. А это значит, что в ванной комнате такой материал нежелательно использовать без последующего окрашивания или перекрытия декоративной плиткой. По остальным показателям ГКЛ проявляет себя намного лучше.

Он совершенно безопасен в санитарном отношении, легко устанавливается, не требует какого-то особенного ухода.

Особенности

Технические характеристики ГКЛ обусловлены тем, что он состоит из гипса, содержащего гидрофобные добавки, и пары слоев картона, которые обработаны особым образом. Такое решение одновременно защищено от воздействия влаги, от возникновения грибков. Но у каждого производителя закономерно есть свои собственные секреты, которые невозможно прочитать в ГОСТах или иных нормативных документах.

Толщина гипсокартона варьируется от 0,65 до 2,4 см. Подбирать значение нужно по условиям эксплуатации и цели применения. Чтобы сделать стену в квартире, стоит применить листы не тоньше 1,25 см. Когда создаются арки и фигурные элементы, поперечные размеры составляют от 0,65 до 1,25 см. Качественная продукция неизменно маркируется.

В пометках производителя приводятся данные о:

  • типе листов и их группе;
  • исполнении кромок;
  • величине и стандарте, в соответствии с которым выпущено изделие.

Малый вес позволяет применять гипсокартонный лист без посторонней помощи и практически в любой ситуации. Нагрузка на несущие конструкции стен оказывается минимальной. На паропроницаемость гипсокартона нельзя не обращать внимание, потому что он изготовлен всегда из пористого гипса. Типичная плотность гипсокартона составляет 2300 кг на 1 кв. м. Есть особые разновидности этого материала для наружных работ, но они заслуживают отдельного разговора.

Виды

Кроме обычного ГКЛВ, существует также и ГКЛВО – этот материал устойчтв не только к воде, но и к огню. Влагостойкий гипсокартон неизменно содержит гипс в смеси с антигрибковыми добавками и гранулами силикона, увеличивающими стойкость к действию воды. Важно помнить, даже маркированный как водостойкий ГКЛ нужно применять только при защите его наружного слоя дополнительными покрытиями.

Огнестойкий стеновой материал, в отличие от простого, отлично сопротивляется действию открытого огня благодаря тому, что сердечник усилен армирующими компонентами.

Такое изделие применяют:

  • в производственных помещениях;
  • в шахтах вентиляции;
  • на чердаках;
  • в отделке электрических щитов.

Для ванной комнаты под плитку не годится гипсокартон с прямой кромкой, поскольку он изначально предназначался для сухой установки. Этот тип материала не требует закладывать стыки. Утонченные кромки призваны облегчить оклеивание армирующими лентами и последующее нанесение шпаклевки. Материал с закругленной кромкой допускает шпатлевание, но армирующие ленты при этом не нужны.

В тех случаях, когда требуется не просто защита от влаги, но и сдерживание постороннего шума, влагоустойчивому гипсокартону правильнее предпочесть аквапанель. Этот материал также предпочтителен, если постоянно образуется конденсат либо поверхность непрерывно контактирует с жидкостью. Во всех остальных случаях выбор в пользу того или иного варианта – исключительно личное дело.

Размеры

Типичные размеры влагостойких гипсокартонных листов колеблются от пределах 60х200 до 120х400 см.

Шаг в большинстве случаев соответствует 5 см. Гипсокартон толщиной 10 мм используется редко, гораздо чаще строителям и ремонтникам нужен материал 12 мм (если точно – то 12,5 мм). Именно эти три размера считаются наилучшими по соотношению прочности и гашения звука.

Цвета

Окраска влагостойкого гипсокартона в большинстве случаев зеленая. Это вызвано прежде всего потребностью обозначить категорию изделия. Поскольку в самых важных комнатах (санузлах) поверх ГКЛ все равно будет монтироваться другое покрытие, однообразие расцветки не является недостатком.

Выбор и применение

Кроме сопроводительных документов и зеленой окраски, влагостойкий ГКЛ имеет и еще одно важное отличие от простых аналогов.

Гипсовая часть конструкции темная, а ее края защищены картонным слоем, это важно для максимальной устойчивости к действию воды. Ширина и длина листа позволяют подобрать оптимальное решение практически для любых комнат.

Чем меньше стыков придется делать, тем проще будет работа и тем надежнее окажется декорированная стена. Это важно учесть при оценке необходимых размеров материала.

Тем, кому уже приходилось устанавливать обычный гипсокартон, без труда справятся и с его водостойким аналогом. Сходство проявляется в монтаже каркаса из металла, в составе необходимых инструментов и направляющих деталей.

Неизменно понадобятся:

  • саморезы;
  • дюбели;
  • профильные конструкции;
  • средства для разметки;
  • инструмент для подготовки отверстий.

Нужно также учитывать, что стоимость влагостойкого листа несколько выше по сравнению с обычным отделочным материалом. Во влажных помещениях монтаж следует вести только при условии качественной вентиляции и с меньшим расстоянием между частями решетки, чем в стандартной ситуации. Для подготовки каркаса в ванной применяют лишь алюминий, деревянные детали использовать нельзя. Любой шов герметизируют очень тщательно и всегда выясняют до начала работ, какая сторона листа является лицевой. Закреплять саморезы желательно на расстоянии 20 см друг от друга.

Установить влагостойкий гипсокартон можно с каркасом или без него. Если выбран способ без каркаса, требуется основательно подготовить поверхность, снять с нее все старое покрытие. Далее наносят грунтовку, которая не только предотвращает развитие вредных организмов, но и улучшает сцепление клеевого состава.

Сам клей наносят либо по периметру, либо нашлепками. Первый способ выбирают, когда стена в идеальном состоянии и не отклоняется от вертикали. Стороны картона промазывают клеем, для большей надежности помещают его еще в виде двух полос на одинаковых расстояниях от края. Далее обработанный блок прикладывают к стене и выравнивают, ориентируясь на показания строительного уровня. Клеем смазывают всю поверхность листа. Наносить клеевую смесь на поверхность стены или нет, мастера решают самостоятельно, но этот шаг поможет избежать возникновения полостей под отделочным слоем.

Наклеивать ГКЛ полагается в помещении, где не будет сквозняков, иначе клей высохнет прежде, чем обеспечит нормальное сцепление. При указанных в инструкции температуре и влажности застывание произойдет через 24 часа. Затем отделочный материал грунтуют, через сутки, когда он пропитается, обрабатывают универсальным составом и затем красят либо наклеивают обои.

К сведению: наклеивать плитку на гипсокартон, установленный по бескаркасной технологии, нельзя.

При использовании каркаса к нему присоединяют гипсовую сторону, которая плотнее и тверже. Монтаж направляющих профилей делают по линиям, соединяющим самые низкие углы поверхностей. Чтобы обеспечить максимальную жесткость конструкции, примерно через каждые 5 см размещают подвесы. Для формирования фигурных элементов применяется только лист ГКЛ малого формата, который режут на определенные доли.

Советы и рекомендации

Многих людей, не имеющих значительного опыта, ставит в тупик вопрос о том, какой стороной крепить листы устойчивого к влаге гипсокартона. Разгадка вполне проста: нужно смотреть на то, как расположена канавка, появляющаяся при размещении торца под углом. На окраску листов можно не обращать никакого внимания, она не позволяет сделать правильный выбор.

Строителям нужно оставлять промежутки между стыками ГКЛ, чтобы качественно обработать шпатлевкой даже самую небольшую часть поверхности. Шпатлевать рекомендуется дважды (до нанесения грунта и после). Далее поверхность обрабатывают водостойкими составами, чтобы максимально гарантировать ее защиту от попадания воды.

Далеко не всегда однородный вид гипсокартонной поверхности удовлетворяет людей. В таком случае нужно создавать дополнительное покрытие – к примеру, клеить обои. Профессиональные строители не считают такую работу слишком сложной, но как и в любом деле, тут есть определенные нюансы, незнание которых может подвести.

Шпаклевание гипсокартона под обои существенно проще, чем под последующую окраску или декоративную штукатурку.

Картон – та же бумага, соответственно, приклеенные к нему без дополнительной обработки обои будут держаться очень прочно, настолько, что снять их без разрушения конструкции практически невозможно. Выбор очевиден, ведь даже два или три дня на подготовку явно выгоднее экономически, чем полная переделка комнаты при очередном косметическом ремонте. Кроме того, зеленая основа и маркировка на ней будут просвечивать, и эти незначительные с виду детали способны нарушить концепцию интерьера в целом.

Независимо от соображений экономии, нужно использовать минимум два шпателя – широкий и средний. Если их нет, стоит приобрести сразу целый комплект, все равно эти полезные инструменты пригодятся еще не раз. Вместо шуруповерта можно обойтись качественной отверткой, а вот без строительного ножа работа невыполнима.

Замешивать шпатлевку удобнее всего в пластмассовых ведрах вместимость 5 или 7 л, а непосредственно для работы рекомендуют использовать силиконовые емкости незначительного размера.

Сам грунт наносят мягкими кистями либо валиками, отличающимися повышенной впитывающей способностью. Разводить сухую шпатлевку строители стараются особым миксером, а если вам не придется выполнять такую работу часто и подолгу, можно ограничиться особой насадкой на дрель. Что касается составов, то для отделки стен из гипсокартона вполне достаточно обычной финишной шпатлевки. Классическая технология (с предварительным слоем) слишком дорога и не оправдана в данном случае.

Отделывать гипсокартон под обои правильнее всего цементным составом, поскольку именно он устойчивее гипсового и полимерного к разрушительному действию воды. До начала работ поверхность внимательно осматривают, чтобы оценить качество сборки и скорректировать возможные недочеты в ней. Проверяют, чтобы все шляпки саморезов только немного утапливались в картон, а не выпирали наружу или уходили очень глубоко. Самые маленькие и незаметные для невооруженного глаза дефекты обнаружит проверка плавно передвигающимся шпателем.

Загнанные слишком глубоко саморезы требуют дополнительной фиксации листа еще одним крепежным элементом (но расстояние между ним и проблемной деталью должно быть не меньше 5 см). Пропуск глубоко зашедшего самореза может привести к тому, что через некоторое время он вырвется наружу, и тогда листы начнут трескаться, а обои натягиваться и даже рваться. Бахрома на внешнем крае листа удаляется ножом. Окончательно справиться с ее остатками помогает наждачная бумага. Она же устраняет видимые следы плесени, но капитальная борьба с грибком возможна только за счет использования грунтов комплексного назначения, которые эффективно подавляют микроорганизмы.

Если лист пострадал от грибка, его грунтуют два раза подряд.

Наружные углы армируются обязательно, в качестве укрепляющих элементов отлично подойдут металлические или пластмассовые перфорированные уголки. Стальной оцинкованный металл специалисты использовать не рекомендуют, потому что при малейшем нарушении защитного слоя ржавчина вскоре будет заметна сквозь любые обои. Для домашнего использования лучше всего подойдет алюминиевый уголок, он достаточно легкий и крепкий одновременно.

Угловые конструкции прижимают к плоскостям после нанесения на них однородного слоя грунтовки. Нажим должен быть уверенным, но не слишком энергичным, потому что иначе уголок согнется. Даже если под рукой нет правила, заменить его способна любая прочная планка. Важно держать наготове шпатель и разравнивать при его помощи выступающие наружу порции вещества.

Шпатлевать нужно с использованием среднего шпателя (ширина лезвия – 20 см). Готовый состав незначительными дозами аккуратно распределяется по длине. Работу ведут сверху вниз до тех пор, пока армирующая конструкция не скроется под слоем шпатлевки.

Рекомендуется до начала работ подготовить эскиз и впоследствии действовать строго по нему.

В каждом из углов нужно помещать опорные планки, только тогда каркас качественно и полноценно выполнит свою задачу. Профиль не должен соприкасаться с краем листа, чтобы не создавать дополнительных проблем.

При создании каркаса может использоваться профиль различной конфигурации (называемый по похожим буквам латинского алфавита):

  • W – крупный для общих каркасов;
  • D – необходим, чтобы сделать плоскость решетки;
  • UA – изделие повышенной прочности и с максимально толстой стенкой.

Форма наподобие буквы «П» свидетельствует о том, что в такое изделие должны вставляться торцы опорных профилей. Для влагостойкого гипсокартонного листа шаг установки профиля равняется 0,6 м. В тех случаях, когда появляется промежуток до стены, его нужно закрыть картоном либо древесными изделиями. Альтернативные решения – минеральная вата и поролон (второй вариант удобнее и практичнее). Перегородки и другие обособленные конструкции в специальном утеплении не нуждаются, требуется только закрыть пустоты, которые служат убежищем для насекомых и ухудшают звукоизоляцию.

При отборе крепежа (саморезов) следует четко различать изделия, предназначенные для крепления на металле и на дереве, так как они не могут заменить друг друга. Самый близкий к краю саморез должен отходить от него хотя бы на 0,5 см, иначе растрескивание и расслаивание неизбежны.

Независимо от того, насколько качественно выполнены работы, в ряде помещений очень важно еще утеплить стены под слоем гипсокартона. В ванной или в подвале вполне достаточно отступить от стены при монтаже, чтобы образовавшийся слой воздуха выполнил свою задачу. А вот на балконах и лоджиях использовать ГКЛ, даже влагостойкий, можно только при условии качественного остекления – минимум двухкамерного стеклопакета. Когда используется дополнительный утеплитель, оставляется воздушный промежуток, который позволяет избежать промокания того и другого материала.

Производители и отзывы

Бесспорным лидером по качеству оказывается продукция германского концерна Knauf. Ведь именно он впервые приступил к созданию гипсокартона современного образца и до сих пор контролирует почти три четверти мирового рынка. Потребители больше всего ценят варианты толщиной 12,5 мм, но и кроме них есть масса вариантов, отличающихся по своим характеристикам. Любой параметр продукции немецкого предприятия оценивается очень высоко, и единственной проблемой оказывается только ее значительная стоимость.

В России есть свой лидер – компания «Волма». Эта фирма имеет производственные мощности в Волгограде, где налажен выпуск всех видов ГКЛ. Вот уже свыше десяти лет продукция под брендом «Волма» поставляется во все крупные города РФ, так что никакого риска при ее покупке нет. А это лучшая рекомендация, чем любые восторженные отзывы.

Довольно серьезную конкуренцию поволжскому изготовителю составляет уральская группа предприятий Gifas. Она специализируется как раз на водостойком гипсокартоне, и строители отмечают его высокое качество, которое ничуть не хуже, чем у зарубежных поставщиков.

Удачные примеры и варианты

Возможности для отделки влагостойким гипсокартоном сырых пространств, в том числе и полуподвальных помещений, достаточно велики. Увеличить сопротивляемость конструкций разрушительному действию влаги эффективно помогает белая керамическая плитка. А в ванных комнатах они могут быть применены и для отделки стен, и для экранирования пространства под ванной.

Соблюдая простейшие рекомендации, можно надежно смонтировать гипсокартон. Ориентироваться ли на пожелания дизайнеров или на собственные предпочтения при его отделке – выбор хозяина помещения. Но все технические моменты при этом должны соблюдаться неукоснительно.

О вариантах использования влагостойкого гипсокартона смотрите в следующем видео.

что это такое, изделие ГКЛВ, расшифровка варианта материала ГКЛ, толщина водостойкого листа для ванной комнаты под плитку

Обычный картон при контакте с водой быстро размокает. Потому в качестве отделочного материала чаще всего используется влагостойкий тип гипсокартона. Перед покупкой важно изучить его основные параметры, чтобы работа с ним не вызвала затруднений.

Что это такое?

Расшифровка аббревиатуры ГКЛВ – гипсокартонный лист влагостойкий. Такое покрытие позволяет отделывать кухни, ванные, туалет либо душевую кабину. Оно отличается от обычного гипсокартона внутренней структурой и химическим составом. Внешний окрас в большинстве случаев зеленый, светло-зеленый, изредка выпускаются розовые материалы.

Применение ГКЛ очень широкое, это один из наиболее универсальных отделочных материалов.

Его легко использовать в жилых и нежилых постройках с целью:

  • обшить стену;
  • возвести перегородку;
  • создать сложный декоративный элемент;
  • сделать многоуровневый потолок.

Наилучший результат достигают, когда влагостойкий ГКЛ применяется в помещениях с отличной вентиляцией, которые регулярно проветривают. Внимание следует уделять фирменной маркировке. Группа А отличается большей ровностью, чем материал категории Б, и служит она дольше. С другой стороны, такое покрытие будет неизменно дороже.

Преимущества и недостатки есть у любого материала, и влагостойкий гипсокартон – не исключение. Важно помнить, что никакая обработка не способна поднять его устойчивость к воде выше, чем на 80%. А это значит, что в ванной комнате такой материал нежелательно использовать без последующего окрашивания или перекрытия декоративной плиткой. По остальным показателям ГКЛ проявляет себя намного лучше.

Он совершенно безопасен в санитарном отношении, легко устанавливается, не требует какого-то особенного ухода.

Особенности

Технические характеристики ГКЛ обусловлены тем, что он состоит из гипса, содержащего гидрофобные добавки, и пары слоев картона, которые обработаны особым образом. Такое решение одновременно защищено от воздействия влаги, от возникновения грибков. Но у каждого производителя закономерно есть свои собственные секреты, которые невозможно прочитать в ГОСТах или иных нормативных документах.

Толщина гипсокартона варьируется от 0,65 до 2,4 см. Подбирать значение нужно по условиям эксплуатации и цели применения. Чтобы сделать стену в квартире, стоит применить листы не тоньше 1,25 см. Когда создаются арки и фигурные элементы, поперечные размеры составляют от 0,65 до 1,25 см. Качественная продукция неизменно маркируется.

В пометках производителя приводятся данные о:

  • типе листов и их группе;
  • исполнении кромок;
  • величине и стандарте, в соответствии с которым выпущено изделие.

Малый вес позволяет применять гипсокартонный лист без посторонней помощи и практически в любой ситуации. Нагрузка на несущие конструкции стен оказывается минимальной. На паропроницаемость гипсокартона нельзя не обращать внимание, потому что он изготовлен всегда из пористого гипса. Типичная плотность гипсокартона составляет 2300 кг на 1 кв. м. Есть особые разновидности этого материала для наружных работ, но они заслуживают отдельного разговора.

Виды

Кроме обычного ГКЛВ, существует также и ГКЛВО – этот материал устойчтв не только к воде, но и к огню. Влагостойкий гипсокартон неизменно содержит гипс в смеси с антигрибковыми добавками и гранулами силикона, увеличивающими стойкость к действию воды. Важно помнить, даже маркированный как водостойкий ГКЛ нужно применять только при защите его наружного слоя дополнительными покрытиями.

Огнестойкий стеновой материал, в отличие от простого, отлично сопротивляется действию открытого огня благодаря тому, что сердечник усилен армирующими компонентами.

Такое изделие применяют:

  • в производственных помещениях;
  • в шахтах вентиляции;
  • на чердаках;
  • в отделке электрических щитов.

Для ванной комнаты под плитку не годится гипсокартон с прямой кромкой, поскольку он изначально предназначался для сухой установки. Этот тип материала не требует закладывать стыки. Утонченные кромки призваны облегчить оклеивание армирующими лентами и последующее нанесение шпаклевки. Материал с закругленной кромкой допускает шпатлевание, но армирующие ленты при этом не нужны.

В тех случаях, когда требуется не просто защита от влаги, но и сдерживание постороннего шума, влагоустойчивому гипсокартону правильнее предпочесть аквапанель. Этот материал также предпочтителен, если постоянно образуется конденсат либо поверхность непрерывно контактирует с жидкостью. Во всех остальных случаях выбор в пользу того или иного варианта – исключительно личное дело.

Размеры

Типичные размеры влагостойких гипсокартонных листов колеблются от пределах 60х200 до 120х400 см. Шаг в большинстве случаев соответствует 5 см. Гипсокартон толщиной 10 мм используется редко, гораздо чаще строителям и ремонтникам нужен материал 12 мм (если точно – то 12,5 мм). Именно эти три размера считаются наилучшими по соотношению прочности и гашения звука.

Цвета

Окраска влагостойкого гипсокартона в большинстве случаев зеленая. Это вызвано прежде всего потребностью обозначить категорию изделия. Поскольку в самых важных комнатах (санузлах) поверх ГКЛ все равно будет монтироваться другое покрытие, однообразие расцветки не является недостатком.

Выбор и применение

Кроме сопроводительных документов и зеленой окраски, влагостойкий ГКЛ имеет и еще одно важное отличие от простых аналогов. Гипсовая часть конструкции темная, а ее края защищены картонным слоем, это важно для максимальной устойчивости к действию воды. Ширина и длина листа позволяют подобрать оптимальное решение практически для любых комнат.

Чем меньше стыков придется делать, тем проще будет работа и тем надежнее окажется декорированная стена. Это важно учесть при оценке необходимых размеров материала.

Тем, кому уже приходилось устанавливать обычный гипсокартон, без труда справятся и с его водостойким аналогом. Сходство проявляется в монтаже каркаса из металла, в составе необходимых инструментов и направляющих деталей.

Неизменно понадобятся:

  • саморезы;
  • дюбели;
  • профильные конструкции;
  • средства для разметки;
  • инструмент для подготовки отверстий.

Нужно также учитывать, что стоимость влагостойкого листа несколько выше по сравнению с обычным отделочным материалом. Во влажных помещениях монтаж следует вести только при условии качественной вентиляции и с меньшим расстоянием между частями решетки, чем в стандартной ситуации. Для подготовки каркаса в ванной применяют лишь алюминий, деревянные детали использовать нельзя. Любой шов герметизируют очень тщательно и всегда выясняют до начала работ, какая сторона листа является лицевой. Закреплять саморезы желательно на расстоянии 20 см друг от друга.

Установить влагостойкий гипсокартон можно с каркасом или без него. Если выбран способ без каркаса, требуется основательно подготовить поверхность, снять с нее все старое покрытие. Далее наносят грунтовку, которая не только предотвращает развитие вредных организмов, но и улучшает сцепление клеевого состава.

Сам клей наносят либо по периметру, либо нашлепками. Первый способ выбирают, когда стена в идеальном состоянии и не отклоняется от вертикали. Стороны картона промазывают клеем, для большей надежности помещают его еще в виде двух полос на одинаковых расстояниях от края. Далее обработанный блок прикладывают к стене и выравнивают, ориентируясь на показания строительного уровня. Клеем смазывают всю поверхность листа. Наносить клеевую смесь на поверхность стены или нет, мастера решают самостоятельно, но этот шаг поможет избежать возникновения полостей под отделочным слоем.

Наклеивать ГКЛ полагается в помещении, где не будет сквозняков, иначе клей высохнет прежде, чем обеспечит нормальное сцепление. При указанных в инструкции температуре и влажности застывание произойдет через 24 часа. Затем отделочный материал грунтуют, через сутки, когда он пропитается, обрабатывают универсальным составом и затем красят либо наклеивают обои. К сведению: наклеивать плитку на гипсокартон, установленный по бескаркасной технологии, нельзя.

При использовании каркаса к нему присоединяют гипсовую сторону, которая плотнее и тверже. Монтаж направляющих профилей делают по линиям, соединяющим самые низкие углы поверхностей. Чтобы обеспечить максимальную жесткость конструкции, примерно через каждые 5 см размещают подвесы. Для формирования фигурных элементов применяется только лист ГКЛ малого формата, который режут на определенные доли.

Советы и рекомендации

Многих людей, не имеющих значительного опыта, ставит в тупик вопрос о том, какой стороной крепить листы устойчивого к влаге гипсокартона. Разгадка вполне проста: нужно смотреть на то, как расположена канавка, появляющаяся при размещении торца под углом. На окраску листов можно не обращать никакого внимания, она не позволяет сделать правильный выбор.

Строителям нужно оставлять промежутки между стыками ГКЛ, чтобы качественно обработать шпатлевкой даже самую небольшую часть поверхности. Шпатлевать рекомендуется дважды (до нанесения грунта и после). Далее поверхность обрабатывают водостойкими составами, чтобы максимально гарантировать ее защиту от попадания воды.

Далеко не всегда однородный вид гипсокартонной поверхности удовлетворяет людей. В таком случае нужно создавать дополнительное покрытие – к примеру, клеить обои. Профессиональные строители не считают такую работу слишком сложной, но как и в любом деле, тут есть определенные нюансы, незнание которых может подвести.

Шпаклевание гипсокартона под обои существенно проще, чем под последующую окраску или декоративную штукатурку.

Картон – та же бумага, соответственно, приклеенные к нему без дополнительной обработки обои будут держаться очень прочно, настолько, что снять их без разрушения конструкции практически невозможно. Выбор очевиден, ведь даже два или три дня на подготовку явно выгоднее экономически, чем полная переделка комнаты при очередном косметическом ремонте. Кроме того, зеленая основа и маркировка на ней будут просвечивать, и эти незначительные с виду детали способны нарушить концепцию интерьера в целом.

Независимо от соображений экономии, нужно использовать минимум два шпателя – широкий и средний. Если их нет, стоит приобрести сразу целый комплект, все равно эти полезные инструменты пригодятся еще не раз. Вместо шуруповерта можно обойтись качественной отверткой, а вот без строительного ножа работа невыполнима.

Замешивать шпатлевку удобнее всего в пластмассовых ведрах вместимость 5 или 7 л, а непосредственно для работы рекомендуют использовать силиконовые емкости незначительного размера.

Сам грунт наносят мягкими кистями либо валиками, отличающимися повышенной впитывающей способностью. Разводить сухую шпатлевку строители стараются особым миксером, а если вам не придется выполнять такую работу часто и подолгу, можно ограничиться особой насадкой на дрель. Что касается составов, то для отделки стен из гипсокартона вполне достаточно обычной финишной шпатлевки. Классическая технология (с предварительным слоем) слишком дорога и не оправдана в данном случае.

Отделывать гипсокартон под обои правильнее всего цементным составом, поскольку именно он устойчивее гипсового и полимерного к разрушительному действию воды. До начала работ поверхность внимательно осматривают, чтобы оценить качество сборки и скорректировать возможные недочеты в ней. Проверяют, чтобы все шляпки саморезов только немного утапливались в картон, а не выпирали наружу или уходили очень глубоко. Самые маленькие и незаметные для невооруженного глаза дефекты обнаружит проверка плавно передвигающимся шпателем.

Загнанные слишком глубоко саморезы требуют дополнительной фиксации листа еще одним крепежным элементом (но расстояние между ним и проблемной деталью должно быть не меньше 5 см). Пропуск глубоко зашедшего самореза может привести к тому, что через некоторое время он вырвется наружу, и тогда листы начнут трескаться, а обои натягиваться и даже рваться. Бахрома на внешнем крае листа удаляется ножом. Окончательно справиться с ее остатками помогает наждачная бумага. Она же устраняет видимые следы плесени, но капитальная борьба с грибком возможна только за счет использования грунтов комплексного назначения, которые эффективно подавляют микроорганизмы.

Если лист пострадал от грибка, его грунтуют два раза подряд.

Наружные углы армируются обязательно, в качестве укрепляющих элементов отлично подойдут металлические или пластмассовые перфорированные уголки. Стальной оцинкованный металл специалисты использовать не рекомендуют, потому что при малейшем нарушении защитного слоя ржавчина вскоре будет заметна сквозь любые обои. Для домашнего использования лучше всего подойдет алюминиевый уголок, он достаточно легкий и крепкий одновременно.

Угловые конструкции прижимают к плоскостям после нанесения на них однородного слоя грунтовки. Нажим должен быть уверенным, но не слишком энергичным, потому что иначе уголок согнется. Даже если под рукой нет правила, заменить его способна любая прочная планка. Важно держать наготове шпатель и разравнивать при его помощи выступающие наружу порции вещества.

Шпатлевать нужно с использованием среднего шпателя (ширина лезвия – 20 см). Готовый состав незначительными дозами аккуратно распределяется по длине. Работу ведут сверху вниз до тех пор, пока армирующая конструкция не скроется под слоем шпатлевки.

Рекомендуется до начала работ подготовить эскиз и впоследствии действовать строго по нему.

В каждом из углов нужно помещать опорные планки, только тогда каркас качественно и полноценно выполнит свою задачу. Профиль не должен соприкасаться с краем листа, чтобы не создавать дополнительных проблем.

При создании каркаса может использоваться профиль различной конфигурации (называемый по похожим буквам латинского алфавита):

  • W – крупный для общих каркасов;
  • D – необходим, чтобы сделать плоскость решетки;
  • UA – изделие повышенной прочности и с максимально толстой стенкой.

Форма наподобие буквы «П» свидетельствует о том, что в такое изделие должны вставляться торцы опорных профилей. Для влагостойкого гипсокартонного листа шаг установки профиля равняется 0,6 м. В тех случаях, когда появляется промежуток до стены, его нужно закрыть картоном либо древесными изделиями. Альтернативные решения – минеральная вата и поролон (второй вариант удобнее и практичнее). Перегородки и другие обособленные конструкции в специальном утеплении не нуждаются, требуется только закрыть пустоты, которые служат убежищем для насекомых и ухудшают звукоизоляцию.

При отборе крепежа (саморезов) следует четко различать изделия, предназначенные для крепления на металле и на дереве, так как они не могут заменить друг друга. Самый близкий к краю саморез должен отходить от него хотя бы на 0,5 см, иначе растрескивание и расслаивание неизбежны.

Независимо от того, насколько качественно выполнены работы, в ряде помещений очень важно еще утеплить стены под слоем гипсокартона. В ванной или в подвале вполне достаточно отступить от стены при монтаже, чтобы образовавшийся слой воздуха выполнил свою задачу. А вот на балконах и лоджиях использовать ГКЛ, даже влагостойкий, можно только при условии качественного остекления – минимум двухкамерного стеклопакета. Когда используется дополнительный утеплитель, оставляется воздушный промежуток, который позволяет избежать промокания того и другого материала.

Производители и отзывы

Бесспорным лидером по качеству оказывается продукция германского концерна Knauf. Ведь именно он впервые приступил к созданию гипсокартона современного образца и до сих пор контролирует почти три четверти мирового рынка. Потребители больше всего ценят варианты толщиной 12,5 мм, но и кроме них есть масса вариантов, отличающихся по своим характеристикам. Любой параметр продукции немецкого предприятия оценивается очень высоко, и единственной проблемой оказывается только ее значительная стоимость.

В России есть свой лидер – компания «Волма». Эта фирма имеет производственные мощности в Волгограде, где налажен выпуск всех видов ГКЛ. Вот уже свыше десяти лет продукция под брендом «Волма» поставляется во все крупные города РФ, так что никакого риска при ее покупке нет. А это лучшая рекомендация, чем любые восторженные отзывы.

Довольно серьезную конкуренцию поволжскому изготовителю составляет уральская группа предприятий Gifas. Она специализируется как раз на водостойком гипсокартоне, и строители отмечают его высокое качество, которое ничуть не хуже, чем у зарубежных поставщиков.

Удачные примеры и варианты

Возможности для отделки влагостойким гипсокартоном сырых пространств, в том числе и полуподвальных помещений, достаточно велики. Увеличить сопротивляемость конструкций разрушительному действию влаги эффективно помогает белая керамическая плитка. А в ванных комнатах они могут быть применены и для отделки стен, и для экранирования пространства под ванной.

Соблюдая простейшие рекомендации, можно надежно смонтировать гипсокартон. Ориентироваться ли на пожелания дизайнеров или на собственные предпочтения при его отделке – выбор хозяина помещения. Но все технические моменты при этом должны соблюдаться неукоснительно.

О вариантах использования влагостойкого гипсокартона смотрите в следующем видео.

что это такое, изделие ГКЛВ, расшифровка варианта материала ГКЛ, толщина водостойкого листа для ванной комнаты под плитку

Обычный картон при контакте с водой быстро размокает. Потому в качестве отделочного материала чаще всего используется влагостойкий тип гипсокартона. Перед покупкой важно изучить его основные параметры, чтобы работа с ним не вызвала затруднений.

Что это такое?

Расшифровка аббревиатуры ГКЛВ – гипсокартонный лист влагостойкий. Такое покрытие позволяет отделывать кухни, ванные, туалет либо душевую кабину. Оно отличается от обычного гипсокартона внутренней структурой и химическим составом. Внешний окрас в большинстве случаев зеленый, светло-зеленый, изредка выпускаются розовые материалы.

Применение ГКЛ очень широкое, это один из наиболее универсальных отделочных материалов.

Его легко использовать в жилых и нежилых постройках с целью:

  • обшить стену;
  • возвести перегородку;
  • создать сложный декоративный элемент;
  • сделать многоуровневый потолок.

Наилучший результат достигают, когда влагостойкий ГКЛ применяется в помещениях с отличной вентиляцией, которые регулярно проветривают. Внимание следует уделять фирменной маркировке. Группа А отличается большей ровностью, чем материал категории Б, и служит она дольше. С другой стороны, такое покрытие будет неизменно дороже.

Преимущества и недостатки есть у любого материала, и влагостойкий гипсокартон – не исключение. Важно помнить, что никакая обработка не способна поднять его устойчивость к воде выше, чем на 80%. А это значит, что в ванной комнате такой материал нежелательно использовать без последующего окрашивания или перекрытия декоративной плиткой. По остальным показателям ГКЛ проявляет себя намного лучше.

Он совершенно безопасен в санитарном отношении, легко устанавливается, не требует какого-то особенного ухода.

Особенности

Технические характеристики ГКЛ обусловлены тем, что он состоит из гипса, содержащего гидрофобные добавки, и пары слоев картона, которые обработаны особым образом. Такое решение одновременно защищено от воздействия влаги, от возникновения грибков. Но у каждого производителя закономерно есть свои собственные секреты, которые невозможно прочитать в ГОСТах или иных нормативных документах.

Толщина гипсокартона варьируется от 0,65 до 2,4 см. Подбирать значение нужно по условиям эксплуатации и цели применения. Чтобы сделать стену в квартире, стоит применить листы не тоньше 1,25 см. Когда создаются арки и фигурные элементы, поперечные размеры составляют от 0,65 до 1,25 см. Качественная продукция неизменно маркируется.

В пометках производителя приводятся данные о:

  • типе листов и их группе;
  • исполнении кромок;
  • величине и стандарте, в соответствии с которым выпущено изделие.

Малый вес позволяет применять гипсокартонный лист без посторонней помощи и практически в любой ситуации. Нагрузка на несущие конструкции стен оказывается минимальной. На паропроницаемость гипсокартона нельзя не обращать внимание, потому что он изготовлен всегда из пористого гипса. Типичная плотность гипсокартона составляет 2300 кг на 1 кв. м. Есть особые разновидности этого материала для наружных работ, но они заслуживают отдельного разговора.

Виды

Кроме обычного ГКЛВ, существует также и ГКЛВО – этот материал устойчтв не только к воде, но и к огню. Влагостойкий гипсокартон неизменно содержит гипс в смеси с антигрибковыми добавками и гранулами силикона, увеличивающими стойкость к действию воды. Важно помнить, даже маркированный как водостойкий ГКЛ нужно применять только при защите его наружного слоя дополнительными покрытиями.

Огнестойкий стеновой материал, в отличие от простого, отлично сопротивляется действию открытого огня благодаря тому, что сердечник усилен армирующими компонентами.

Такое изделие применяют:

  • в производственных помещениях;
  • в шахтах вентиляции;
  • на чердаках;
  • в отделке электрических щитов.

Для ванной комнаты под плитку не годится гипсокартон с прямой кромкой, поскольку он изначально предназначался для сухой установки. Этот тип материала не требует закладывать стыки. Утонченные кромки призваны облегчить оклеивание армирующими лентами и последующее нанесение шпаклевки. Материал с закругленной кромкой допускает шпатлевание, но армирующие ленты при этом не нужны.

В тех случаях, когда требуется не просто защита от влаги, но и сдерживание постороннего шума, влагоустойчивому гипсокартону правильнее предпочесть аквапанель. Этот материал также предпочтителен, если постоянно образуется конденсат либо поверхность непрерывно контактирует с жидкостью. Во всех остальных случаях выбор в пользу того или иного варианта – исключительно личное дело.

Размеры

Типичные размеры влагостойких гипсокартонных листов колеблются от пределах 60х200 до 120х400 см. Шаг в большинстве случаев соответствует 5 см. Гипсокартон толщиной 10 мм используется редко, гораздо чаще строителям и ремонтникам нужен материал 12 мм (если точно – то 12,5 мм). Именно эти три размера считаются наилучшими по соотношению прочности и гашения звука.

Цвета

Окраска влагостойкого гипсокартона в большинстве случаев зеленая. Это вызвано прежде всего потребностью обозначить категорию изделия. Поскольку в самых важных комнатах (санузлах) поверх ГКЛ все равно будет монтироваться другое покрытие, однообразие расцветки не является недостатком.

Выбор и применение

Кроме сопроводительных документов и зеленой окраски, влагостойкий ГКЛ имеет и еще одно важное отличие от простых аналогов. Гипсовая часть конструкции темная, а ее края защищены картонным слоем, это важно для максимальной устойчивости к действию воды. Ширина и длина листа позволяют подобрать оптимальное решение практически для любых комнат.

Чем меньше стыков придется делать, тем проще будет работа и тем надежнее окажется декорированная стена. Это важно учесть при оценке необходимых размеров материала.

Тем, кому уже приходилось устанавливать обычный гипсокартон, без труда справятся и с его водостойким аналогом. Сходство проявляется в монтаже каркаса из металла, в составе необходимых инструментов и направляющих деталей.

Неизменно понадобятся:

  • саморезы;
  • дюбели;
  • профильные конструкции;
  • средства для разметки;
  • инструмент для подготовки отверстий.

Нужно также учитывать, что стоимость влагостойкого листа несколько выше по сравнению с обычным отделочным материалом. Во влажных помещениях монтаж следует вести только при условии качественной вентиляции и с меньшим расстоянием между частями решетки, чем в стандартной ситуации. Для подготовки каркаса в ванной применяют лишь алюминий, деревянные детали использовать нельзя. Любой шов герметизируют очень тщательно и всегда выясняют до начала работ, какая сторона листа является лицевой. Закреплять саморезы желательно на расстоянии 20 см друг от друга.

Установить влагостойкий гипсокартон можно с каркасом или без него. Если выбран способ без каркаса, требуется основательно подготовить поверхность, снять с нее все старое покрытие. Далее наносят грунтовку, которая не только предотвращает развитие вредных организмов, но и улучшает сцепление клеевого состава.

Сам клей наносят либо по периметру, либо нашлепками. Первый способ выбирают, когда стена в идеальном состоянии и не отклоняется от вертикали. Стороны картона промазывают клеем, для большей надежности помещают его еще в виде двух полос на одинаковых расстояниях от края. Далее обработанный блок прикладывают к стене и выравнивают, ориентируясь на показания строительного уровня. Клеем смазывают всю поверхность листа. Наносить клеевую смесь на поверхность стены или нет, мастера решают самостоятельно, но этот шаг поможет избежать возникновения полостей под отделочным слоем.

Наклеивать ГКЛ полагается в помещении, где не будет сквозняков, иначе клей высохнет прежде, чем обеспечит нормальное сцепление. При указанных в инструкции температуре и влажности застывание произойдет через 24 часа. Затем отделочный материал грунтуют, через сутки, когда он пропитается, обрабатывают универсальным составом и затем красят либо наклеивают обои. К сведению: наклеивать плитку на гипсокартон, установленный по бескаркасной технологии, нельзя.

При использовании каркаса к нему присоединяют гипсовую сторону, которая плотнее и тверже. Монтаж направляющих профилей делают по линиям, соединяющим самые низкие углы поверхностей. Чтобы обеспечить максимальную жесткость конструкции, примерно через каждые 5 см размещают подвесы. Для формирования фигурных элементов применяется только лист ГКЛ малого формата, который режут на определенные доли.

Советы и рекомендации

Многих людей, не имеющих значительного опыта, ставит в тупик вопрос о том, какой стороной крепить листы устойчивого к влаге гипсокартона. Разгадка вполне проста: нужно смотреть на то, как расположена канавка, появляющаяся при размещении торца под углом. На окраску листов можно не обращать никакого внимания, она не позволяет сделать правильный выбор.

Строителям нужно оставлять промежутки между стыками ГКЛ, чтобы качественно обработать шпатлевкой даже самую небольшую часть поверхности. Шпатлевать рекомендуется дважды (до нанесения грунта и после). Далее поверхность обрабатывают водостойкими составами, чтобы максимально гарантировать ее защиту от попадания воды.

Далеко не всегда однородный вид гипсокартонной поверхности удовлетворяет людей. В таком случае нужно создавать дополнительное покрытие – к примеру, клеить обои. Профессиональные строители не считают такую работу слишком сложной, но как и в любом деле, тут есть определенные нюансы, незнание которых может подвести.

Шпаклевание гипсокартона под обои существенно проще, чем под последующую окраску или декоративную штукатурку.

Картон – та же бумага, соответственно, приклеенные к нему без дополнительной обработки обои будут держаться очень прочно, настолько, что снять их без разрушения конструкции практически невозможно. Выбор очевиден, ведь даже два или три дня на подготовку явно выгоднее экономически, чем полная переделка комнаты при очередном косметическом ремонте. Кроме того, зеленая основа и маркировка на ней будут просвечивать, и эти незначительные с виду детали способны нарушить концепцию интерьера в целом.

Независимо от соображений экономии, нужно использовать минимум два шпателя – широкий и средний. Если их нет, стоит приобрести сразу целый комплект, все равно эти полезные инструменты пригодятся еще не раз. Вместо шуруповерта можно обойтись качественной отверткой, а вот без строительного ножа работа невыполнима.

Замешивать шпатлевку удобнее всего в пластмассовых ведрах вместимость 5 или 7 л, а непосредственно для работы рекомендуют использовать силиконовые емкости незначительного размера.

Сам грунт наносят мягкими кистями либо валиками, отличающимися повышенной впитывающей способностью. Разводить сухую шпатлевку строители стараются особым миксером, а если вам не придется выполнять такую работу часто и подолгу, можно ограничиться особой насадкой на дрель. Что касается составов, то для отделки стен из гипсокартона вполне достаточно обычной финишной шпатлевки. Классическая технология (с предварительным слоем) слишком дорога и не оправдана в данном случае.

Отделывать гипсокартон под обои правильнее всего цементным составом, поскольку именно он устойчивее гипсового и полимерного к разрушительному действию воды. До начала работ поверхность внимательно осматривают, чтобы оценить качество сборки и скорректировать возможные недочеты в ней. Проверяют, чтобы все шляпки саморезов только немного утапливались в картон, а не выпирали наружу или уходили очень глубоко. Самые маленькие и незаметные для невооруженного глаза дефекты обнаружит проверка плавно передвигающимся шпателем.

Загнанные слишком глубоко саморезы требуют дополнительной фиксации листа еще одним крепежным элементом (но расстояние между ним и проблемной деталью должно быть не меньше 5 см). Пропуск глубоко зашедшего самореза может привести к тому, что через некоторое время он вырвется наружу, и тогда листы начнут трескаться, а обои натягиваться и даже рваться. Бахрома на внешнем крае листа удаляется ножом. Окончательно справиться с ее остатками помогает наждачная бумага. Она же устраняет видимые следы плесени, но капитальная борьба с грибком возможна только за счет использования грунтов комплексного назначения, которые эффективно подавляют микроорганизмы.

Если лист пострадал от грибка, его грунтуют два раза подряд.

Наружные углы армируются обязательно, в качестве укрепляющих элементов отлично подойдут металлические или пластмассовые перфорированные уголки. Стальной оцинкованный металл специалисты использовать не рекомендуют, потому что при малейшем нарушении защитного слоя ржавчина вскоре будет заметна сквозь любые обои. Для домашнего использования лучше всего подойдет алюминиевый уголок, он достаточно легкий и крепкий одновременно.

Угловые конструкции прижимают к плоскостям после нанесения на них однородного слоя грунтовки. Нажим должен быть уверенным, но не слишком энергичным, потому что иначе уголок согнется. Даже если под рукой нет правила, заменить его способна любая прочная планка. Важно держать наготове шпатель и разравнивать при его помощи выступающие наружу порции вещества.

Шпатлевать нужно с использованием среднего шпателя (ширина лезвия – 20 см). Готовый состав незначительными дозами аккуратно распределяется по длине. Работу ведут сверху вниз до тех пор, пока армирующая конструкция не скроется под слоем шпатлевки.

Рекомендуется до начала работ подготовить эскиз и впоследствии действовать строго по нему.

В каждом из углов нужно помещать опорные планки, только тогда каркас качественно и полноценно выполнит свою задачу. Профиль не должен соприкасаться с краем листа, чтобы не создавать дополнительных проблем.

При создании каркаса может использоваться профиль различной конфигурации (называемый по похожим буквам латинского алфавита):

  • W – крупный для общих каркасов;
  • D – необходим, чтобы сделать плоскость решетки;
  • UA – изделие повышенной прочности и с максимально толстой стенкой.

Форма наподобие буквы «П» свидетельствует о том, что в такое изделие должны вставляться торцы опорных профилей. Для влагостойкого гипсокартонного листа шаг установки профиля равняется 0,6 м. В тех случаях, когда появляется промежуток до стены, его нужно закрыть картоном либо древесными изделиями. Альтернативные решения – минеральная вата и поролон (второй вариант удобнее и практичнее). Перегородки и другие обособленные конструкции в специальном утеплении не нуждаются, требуется только закрыть пустоты, которые служат убежищем для насекомых и ухудшают звукоизоляцию.

При отборе крепежа (саморезов) следует четко различать изделия, предназначенные для крепления на металле и на дереве, так как они не могут заменить друг друга. Самый близкий к краю саморез должен отходить от него хотя бы на 0,5 см, иначе растрескивание и расслаивание неизбежны.

Независимо от того, насколько качественно выполнены работы, в ряде помещений очень важно еще утеплить стены под слоем гипсокартона. В ванной или в подвале вполне достаточно отступить от стены при монтаже, чтобы образовавшийся слой воздуха выполнил свою задачу. А вот на балконах и лоджиях использовать ГКЛ, даже влагостойкий, можно только при условии качественного остекления – минимум двухкамерного стеклопакета. Когда используется дополнительный утеплитель, оставляется воздушный промежуток, который позволяет избежать промокания того и другого материала.

Производители и отзывы

Бесспорным лидером по качеству оказывается продукция германского концерна Knauf. Ведь именно он впервые приступил к созданию гипсокартона современного образца и до сих пор контролирует почти три четверти мирового рынка. Потребители больше всего ценят варианты толщиной 12,5 мм, но и кроме них есть масса вариантов, отличающихся по своим характеристикам. Любой параметр продукции немецкого предприятия оценивается очень высоко, и единственной проблемой оказывается только ее значительная стоимость.

В России есть свой лидер – компания «Волма». Эта фирма имеет производственные мощности в Волгограде, где налажен выпуск всех видов ГКЛ. Вот уже свыше десяти лет продукция под брендом «Волма» поставляется во все крупные города РФ, так что никакого риска при ее покупке нет. А это лучшая рекомендация, чем любые восторженные отзывы.

Довольно серьезную конкуренцию поволжскому изготовителю составляет уральская группа предприятий Gifas. Она специализируется как раз на водостойком гипсокартоне, и строители отмечают его высокое качество, которое ничуть не хуже, чем у зарубежных поставщиков.

Удачные примеры и варианты

Возможности для отделки влагостойким гипсокартоном сырых пространств, в том числе и полуподвальных помещений, достаточно велики. Увеличить сопротивляемость конструкций разрушительному действию влаги эффективно помогает белая керамическая плитка. А в ванных комнатах они могут быть применены и для отделки стен, и для экранирования пространства под ванной.

Соблюдая простейшие рекомендации, можно надежно смонтировать гипсокартон. Ориентироваться ли на пожелания дизайнеров или на собственные предпочтения при его отделке – выбор хозяина помещения. Но все технические моменты при этом должны соблюдаться неукоснительно.

О вариантах использования влагостойкого гипсокартона смотрите в следующем видео.

Что такое паропроницаемость - Строительный журнал Palitrabazar.ru

Паропроницаемость материалов

В современном строительстве применяется множество видов строительных материалов. Одни из них прочны, другие долговечны, некоторые хорошо «держат» тепло или прекрасно выглядят. Важную роль при выборе стройматериала для стен дома имеет паропроницаемость – способность «дышать» и создавать комфортные условия для проживания. Разберемся, что это такое и какие материалы стоит выбрать для этого.

Что такое паропроницаемость

Паропроницаемостью материалов называют их способность пропускать или, наоборот, задерживать водяные пары, находящиеся в воздухе. Этот эффект объясняется за счет различия парциального (то есть создаваемого отдельными компонентами воздуха) давления водяного пара внутри и снаружи помещений.

Материалы с высокой паропроницаемостью будут эффективно пропускать влагу. При проектировании зданий используется количественная оценка этого показателя – коэффициент паропроницаемости µ («мю»), который измеряется в мг/(м·ч·Па) и показывает, какое количество паров (в мг) пропустит 1 метр данного материала за 1 час при данном давлении. Чем больше этот показатель, тем выше паропроницаемость материала.

При строительстве практическое значение имеет сравнительная оценка коэффициентов паропроницаемости для правильного выбора различных стеновых и отделочных материалов, и их сочетания в многослойных конструкциях стен современных домов. Ошибки в расчете паропроницаемости могут привести к негативным последствиям при эксплуатации построенного здания.

На что влияет паропроницаемость материалов

Важнейшим фактором комфортности дома для проживания является хороший микроклимат в помещениях. За его поддержание отвечает способность стен «дышать» — то есть сохранять влажностный режим воздуха, при необходимости поглощая или выделяя влагу в комнатах. А эта способность, в свою очередь, как раз и определяется паропроницаемостью материала, из которого сделаны стены.

При проживании в доме в зимний период важное значение для влажностного режима приобретает разница наружной и внутренней температуры. Водяные пары, выходя из помещения сквозь материалы стен, могут конденсироваться внутри стены, если паропроницаемость наружных слоев будет меньше, чем внутренних.

Задержка излишней влаги на внутренней поверхности или в толще стены может приводить к образованию плесени, которая не только портит внешний вид, но и наносит вред здоровью проживающих в доме людей. Кроме того, излишняя влажность повышает вероятность разрушения строительных конструкций.

При достаточно высоком содержании влаги в материале снижается его морозоустойчивость, так как при понижении температуры вода замерзает, образующийся лед распирает микропоры и растрескивает стены. Поэтому при строительстве домов из паропроницаемых материалов необходимо дополнительно принимать меры для защиты конструкций от промерзания.

Сравнение паропроницаемости строительных материалов

Ниже приводятся значения коэффициентов паропроницаемости µ для различных строительных материалов, а также их общая характеристика. Напомним, что чем выше «мю», тем большей паропроницаемостью обладает материал:

Материал

К. паропроницаемости µ, мг/(м·ч·Па)

Паропроницаемость дерева варьируется в широких пределах, что делает его универсальным строительным материалом. В зависимости от плотности древесины и расположения волокон, для деревянной стены можно добиться как низкой, так и высокой паропроницаемости. Поэтому деревянные дома хорошо «дышат», при этом оставаясь теплыми, комфортными и экологически безопасными.

Газобетон по своей паропроницаемости вплотную приближается к древесине, при этом обладая значительно большей прочностью и технологичностью. Из всех вариантов искусственного камня с ним могут сравниться по этому показателю только другие разновидности ячеистого бетона. Однако паропроницаемость газобетона в меньшей степени зависит от его плотности, тогда как для пенобетона эта зависимость выражена.

Характеристики пенобетона в значительной степени определяются применяемой технологией изготовления. Наилучшей паропроницаемостью обладают пенобетонные блоки с более крупными порами, имеющие малую плотность и, как следствие, меньшую прочность. Высокопрочные марки обладают мелкими порами, и по паропроницаемости ближе к классическому кирпичу, чем к газобетону.

Кирпич до сих пор остается наиболее универсальным и практичным строительным материалом, обладающим множеством положительных качеств. Но, к сожалению, хорошая паропроницаемость кирпичным стенам не свойственна. Только некоторые пустотелые виды керамического кирпича и современная «теплая» керамика приближаются по этому показателю к нижней границе паропроницаемости газобетона.

Классический железобетонный монолит не обладает почти никакой паропроницаемостью, уступая газобетону и дереву по этому показателю в 5-10 раз. Поэтому многие панельные дома, построенные в 70-е и 80-е годы, отличаются таким ужасным микроклиматом. В современном домостроении монолит используют в сочетании с мощной системой вентиляции, а в индивидуальном строительстве – только как силовые элементы дома.

Выбирая, какому материалу стоит отдать предпочтение при возведении стен вашего будущего дома, нужно учитывать не только его прочность, долговечность или внешний вид. Для индивидуального жилищного строительства важнейшее значение имеет создание комфортного микроклимата, экологическая чистота и безопасность для проживания.

С этой точки зрения непревзойденными стройматериалами остаются классическое дерево и современный газобетон. Только эти материалы позволяют стенам дома «дышать», а вам оставаться здоровыми, полными сил и энергии. При этом оба этих варианта отличаются отличной теплоизоляционной способностью, удобны в применении и экономичны в строительстве.

Паропроницаемость.

Паропроницаемость — это способность задерживать или пропускать водяной пар различными материалами в результате разности парциального давления водяного пара (давление пара при отсутствии других газов в системе) с учетом одинакового атмосферного давления с обеих сторон.

В период развития строительных технологий, появление новых строительных материалов, утеплителей, понятие паропроницаемость получило широкое применение и характеризуется коэффициентом паропроницаемости. Наиболее существенное значение, понятие паропроницаемости приобретает при анализе технических характеристик утеплителей, ведь способность накапливать воду и пропускать ее через себя характеризует утеплитель с точки зрения гидроизоляционных свойств и возможного его утяжеления и гниения, что негативно влияет как на сам утеплитель, так и на всю конструкцию в целом. Также анализ материала с точки зрения паропроницаемости достаточно весом при рассмотрении материала на пригодность в качестве упаковки.

Коэффициент паропроницаемости.

Коэффициент паропроницаемости — это величина, которая равна плотности стационарного потока водяного пара проходящего в изотермических условиях через слой материала толщиной в один метр в единицу времени при разности парциального давления в 1 Pascal обозначается µ(мю) мг/(м*час*Па)

При выборе строительных материалов по параметрам паропроницаемости лучше пользоваться международными нормами ISO, они получены экспериментальным путем и достоверно проверены в различных условиях эксплуатации. В зависимости от толщины материала деленной его коэффициент паропроницаемости получают сопротивляемость слоя измеряемое (м 2 *час*Па)/мг. Исходя из коэффициента паропроницаемости и толщины слоя, заявленной техническими условиями объекта, также можно определить необходимый материал, выбрав его из таблицы паропроницаемости материалов.

Паропроницаемость материалов.

Паропроницаемость материалов – это способность конкретно взятого материала, взаимодействовать с газообразным паром и пропускать его сквозь себя.

Учитывая направление потока влаги, необходимо в конструкцию здания закладывать материалы таким образом, чтобы паропроницаемость нарастала от теплой стороны к холодной. Рекомендуемая разница паропроницаемости слоев материала, от теплого к холодному, составляет в районе 4-6 паропроницаемостей «теплой» стенки. При таком расположении материалов, конструкция будет функционировать правильно, что существенно увеличивает амортизационные качества и как следствие срок эксплуатации. В практическом применении, эта конструкционная особенность выглядит следующим образом — чем ближе к источнику тепла сегмент конструкции, тем более низкой паропроницаемостью он должен обладать, а теоретические коэффициенты на практике отображаются в разнице двух крайних слоев, промежуточные же слои, должны обеспечивать плавный переход величины коэффициента паропроницаемости материала от одной стенки к другой.

Паропроницаемость пленок.

Паропроницаемость пленок — это пропускная способность 1м 2 пленки, исчисляемая в количестве воды, в виде пара, пропускаемой им за сутки.

Все существующие пленки паропроницаемы, но значение коэффициента парапроницаемости пленок определяет их принадлежность к той или иной группе:

  • пароизоляционные пленки – к ним относятся такие материалы 1м 2 которых за сутки посредством диффузии пропускает сквозь себя не более нескольких десятков грамм воды, зачастую это полипропиленовые пленки, либо пленки из привитых блок-сополимеров.
  • паропроницаемые пленки – эта категория пленок имеет суточную норму диффузии, исчисляемую сотнями, а порой и тысячами грамм воды в сутки. Привычным примером является полиэтиленовые пленки, в промышленных же целях, при необходимости высокой парпроницаемости используют специальные полимерные пленки с привитыми сополимерами в высокой концентрации.

Паропроницаемость пленки сильно меняется от изменения окружающей температуры, при повышении температуры ее свойства увеличиваются в разы. Надо отметить, что газопроницаемость пленок относительно мала и увеличивается при очень высокой влажности,

Из этого следует, что та же пленка в различных условиях покажет разные параметры паропроницаемости. Как пример при температуре 21°C и влажности 50% показания паропроницаемости пленки 1600г/м 2 /24час, при t 36°C и влажности 85%, та же пленка, покажет паропроницаемость 2800г/м 2 /24час.

Итог: паропроницаемость важный аспект, в планировании на стадии проекта. Не смотря на скептическое отношение некоторых экспертов строительной промышленности, знание и правильный учет данного коэффициента убережет строение от быстрого износа, и сохранит отдельные элементы в целости, а правильно подобранный паро-/гидро-материал, точно справится с возложенной на него функцией.

Паропроницаемость материалов

Чтобы создать благоприятный микроклимат в помещении, необходимо учитывать свойства строительных материалов. Сегодня мы разберем одно свойство – паропроницаемость материалов.

Паропроницаемостью называется способность материала пропускать пары, содержащиеся в воздухе. Пары воды проникают в материал за счет давления.

Помогут разобраться в вопросе таблицы, которые охватывают практически все материалы, использующиеся для строительства. Изучив данный материал, вы будете знать, как построить теплое и надежное жилище.

Оборудование

Если речь идет о проф. строительстве, то в нем используется специально оборудование для определения паропроницаемости. Таким образом и появилась таблица, которая находится в этой статье.

Сегодня используется следующее оборудование:

  • Весы с минимальной погрешностью – модель аналитического типа.
  • Сосуды или чаши для проведения опытов.
  • Инструменты с высоким уровнем точности для определения толщины слоев строительных материалов.

Разбираемся со свойством

Бытует мнение, что «дышащие стены» полезны для дома и его обитателей. Но все строители задумывают об этом понятии. «Дышащим» называется тот материал, который помимо воздуха пропускает и пар – это и есть водопроницаемость строительных материалов. Высоким показателем паропроницаемости обладают пенобетон, керамзит дерево. Стены из кирпича или бетона тоже обладают этим свойством, но показатель гораздо меньше, чем у керамзита или древесных материалов.

На этом графике показано сопротивление проницаемости. Кирпичная стена практически не пропускает и не впускает влагу.

Во время принятия горячего душа или готовки выделяется пар. Из-за этого в доме создается повышенная влажность – исправить положение может вытяжка. Узнать, что пары никуда не уходят можно по конденсату на трубах, а иногда и на окнах. Некоторые строители считают, что если дом построен из кирпича или бетона, то в доме «тяжело» дышится.

На деле же ситуация обстоит лучше – в современном жилище около 95% пара уходит через форточку и вытяжку. И если стены сделаны из «дышащих» строительных материалов, то 5% пара уходят через них. Так что жители домов из бетона или кирпича не особо страдают от этого параметра. Также стены, независимо от материала, не будут пропускать влагу из-за виниловых обоев. Есть у «дышащих» стен и существенный недостаток – в ветреную погоду из жилища уходит тепло.

Таблица поможет вам сравнить материалы и узнать их показатель паропроницаемости:

Чем выше показатель паронипроницаемости, тем больше стена может вместить в себя влаги, а это значит, что у материала низкая морозостойкость. Если вы собираетесь построить стены из пенобетона или газоблока, то вам стоит знать, что производители часто хитрят в описании, где указана паропроницаемость. Свойство указано для сухого материала – в таком состоянии он действительно имеет высокую теплопроводность, но если газоблок намокнет, то показатель увеличится в 5 раз. Но нас интересует другой параметр: жидкость имеет свойство расширяться при замерзании, как результат – стены разрушаются.

Паропроницаемость в многослойной конструкции

Последовательность слоев и тип утеплителя – вот что в первую очередь влияет на паропроницаемость. На схеме ниже вы можете увидеть, что если материал-утеплитель расположен с фасадной стороны, то показатель давление на насыщенность влаги ниже.

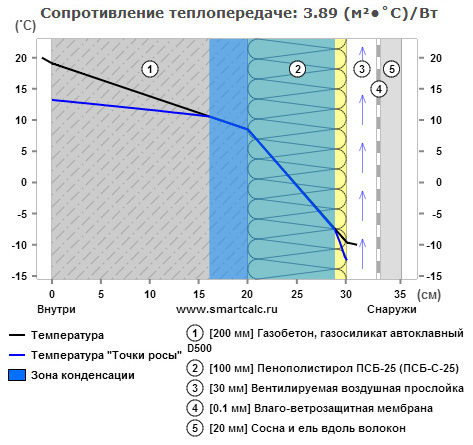

Рисунок подробно демонстрирует действие давления и проникновение пара в материал.

Если утеплитель будет находиться с внутренней стороны дома, то между несущей конструкцией и этим строительным будет появляться конденсат. Он отрицательно влияет на весь микроклимат в доме, при этом разрушение строительных материалов происходит заметно быстрее.

Разбираемся с коэффициентом

Коэффициент в этом показатели определяет количество паров, измеряемых в граммах, которые проходят через материалы толщиной 1 метр и слоем в 1м² в течение одного часа. Способность пропускать или задерживать влагу характеризирует сопротивление паропроницаемости, которое в таблице обозначается симвломом «µ».

Простыми словами, коэффициент – это сопротивление строительных материалов, сравнимое с папопроницаемостью воздуха. Разберем простой пример, минеральная вата имеет следующий коэффициент паропроницаемости: µ=1. Это означает, что материал пропускает влагу не хуже воздуха. А если взять газобетон, то у него µ будет равняться 10, то есть его паропроводимость в десять раз хуже, чем у воздуха.

Особенности

С одной стороны паропроницаемость хорошо влияет на микроклимат, а с другой – разрушает материалы, из которых построен дома. К примеру, «вата» отлично пропускает влагу, но в итоге из-за избытка пара на окнах и трубах с холодной водой может образоваться конденсат, о чем говорит и таблица. Из-за этого теряет свои качества утеплитель. Профессионалы рекомендуют устанавливать слой пароизоляции с внешней стороны дома. После этого утеплитель не будет пропускать пар.

Сопротивления паропроницанию

Если материал имеет низкий показатель паропроницаемости, то это только плюс, ведь хозяевам не приходится тратиться на изоляционные слои. А избавиться от пара, образовывающегося от готовки и горячей воды, помогут вытяжка и форточка – этого хватит, чтобы поддерживать нормальный микроклимат в доме. В случае, когда дом строится из дерева, не получается обойтись без дополнительной изоляции, при этом для древесных материалов необходим специальный лак.

Таблица, график и схема помогут вам понять принцип действия этого свойства, после чего вы уже сможете определиться с выбором подходящего материала. Также не стоит забывать и про климатические условия за окном, ведь если вы живете в зоне с повышенной влажностью, то про материалы с высоким показателем паропроницаемости стоит вообще забыть.

Паропроницаемость стен и материалов

Существует легенда о «дышащей стене», и сказания о «здоровом дыхании шлакоблока, которое создает неповторимую атмосферу в доме». На самом деле паропроницаемость стены не большая, количество пара проходящего через нее незначительно, и гораздо меньше, чем количество пара переносимое воздухом, при его обмене в помещении.

Паропроницаемость — один из важнейших параметров, используемых при расчете утепления. Можно сказать, что паропроницаемость материалов определяет всю конструкцию утепления.

Что такое паропроницаемость

Движение пара через стену происходит при разности парциального давления по сторонам стены (различная влажность). При этом разности атмосферного давления может и не быть.

Паропроницаемость — способность материла пропускать через себя пар. По отечественной классификации определяется коэффициентом паропроницаемости m, мг/(м*час*Па).

Сопротивляемость слоя материала будет зависеть от его толщины.
Определяется путем деления толщины на коэффициент паропроницаемости. Измеряется в (м кв.*час*Па)/мг.

Например, коэффициент паропроницаемости кирпичной кладки принят как 0,11 мг/(м*час*Па). При толщине кирпичной стены равной 0,36 м, ее сопротивление движению пара составит 0,36/0,11=3,3 (м кв.*час*Па)/мг.

Какая паропроницаемость у строительных материалов

Ниже приведены значения коэффициента паропроницаемости для нескольких строительных материалов (согласно нормативного документа), которые наиболее широко используются, мг/(м*час*Па).
Битум 0,008
Тяжелый бетон 0,03
Автоклавный газобетон 0,12
Керамзитобетон 0,075 — 0,09
Шлакобетон 0,075 — 0,14
Обожженная глина (кирпич) 0,11 — 0,15 (в виде кладки на цементном растворе)
Известковый раствор 0,12
Гипсокартон, гипс 0,075
Цементно-песчаная штукатурка 0,09
Известняк (в зависимости от плотности) 0,06 — 0,11
Металлы 0
ДСП 0,12 0,24
Линолеум 0,002
Пенопласт 0,05-0,23
Полиурентан твердый, полиуретановая пена
0,05
Минеральная вата 0,3-0,6
Пеностекло 0,02 -0,03
Вермикулит 0,23 — 0,3
Керамзит 0,21-0,26
Дерево поперек волокон 0,06
Дерево вдоль волокон 0,32
Кирпичная кладка из силикатного кирпича на цементном растворе 0,11

Данные по паропроницанию слоев обязательно нужно учитывать при проектировании любого утепления.

Как конструировать утепление — по пароизоляционным качествам

Основное правило утепления — паропрозрачность слоев должна увеличиваться по направлению наружу. Тогда в холодное время года, с большей вероятностью, не произойдет накопление воды в слоях, когда конденсация будет происходить в точке росы.

Базовый принцип помогает определиться в любых случаях. Даже когда все «перевернуто вверх ногами» – утепляют изнутри, несмотря на настойчивые рекомендации делать утепление только снаружи.

Чтобы не произошло катастрофы с намоканием стен, достаточно вспомнить о том, что внутренний слой должен наиболее упорно сопротивляться пару, и исходя из этого для внутреннего утепления применить экструдированный пенополистирол толстым слоем — материал с очень низкой паропроницаемостью.

Или же не забыть для очень «дышащего» газобетона снаружи применить еще более «воздушную» минеральную вату.

Разделение слоев пароизолятором

Другой вариант применения принципа паропрозрачности материалов в многослойной конструкции — разделение наиболее значимых слоев пароизолятором. Или применение значимого слоя, который является абсолютным пароизолятором.

Например, — утепление кирпичной стены пеностеклом. Казалось бы, это противоречит вышеуказанному принципу, ведь возможно накопление влаги в кирпиче?

Но этого не происходит, из-за того, что полностью прерывается направленное движение пара (при минусовых температурах из помещения наружу). Ведь пеностекло полный пароизолятор или близко к этому.

Поэтому, в данном случае кирпич войдет в равновесное состояние с внутренней атмосферой дома, и будет служить аккумулятором влажности при резких ее скачках внутри помещения, делая внутренний климат приятнее.

Принципом разделении слоев пользуются и применяя минеральную вату — утеплитель особо опасный по влагонакоплению. Например, в трехслойной конструкции, когда минеральная вата находится внутри стены без вентиляции, рекомендуется под вату положить паробарьер, и оставить ее, таким образом, в наружной атмосфере.

Международная классификация пароизоляционных качеств материалов

Международная классификация материалов по пароизоляционным свойствам отличается от отечественной.

Согласно международному стандарту ISO/FDIS 10456:2007(E) материалы характеризуются коэффициентом сопротивляемости движению пара. Этот коэффициент указывает во сколько раз больше материал сопротивляется движению пара по сравнению с воздухом. Т.е. у воздуха коэффициент сопротивляемости движению пара равен 1, а у экструдированного пенополистирола уже 150, т.е. пенополистирол в 150 раз пропускает пар хуже чем воздух.

Также в международных стандартах принято определять паропроницаемость для сухих и увлажненных материалов. Границей между понятиями «сухой» и «увлажненный» выбрана внутренняя влажность материала в 70%.
Ниже приведены значения коэффициента сопротивляемости движению пара для различных материалов согласно международным стандартам.

Коэффициент сопротивляемости движению пара

Сначала приведены данные для сухого материала, а через запятую для увлажненного (более 70% влажности).
Воздух 1, 1
Битум 50 000, 50 000
Пластики, резина, силикон — >5 000, >5 000
Тяжелый бетон 130, 80
Бетон средней плотности 100, 60
Полистирол бетон 120, 60
Автоклавный газобетон 10, 6
Легкий бетон 15, 10
Искусственный камень 150, 120
Керамзитобетон 6-8, 4
Шлакобетон 30, 20
Обожженная глина (кирпич) 16, 10
Известковый раствор 20, 10
Гипсокартон, гипс 10, 4
Гипсовая штукатурка 10, 6
Цементно-песчаная штукатурка 10, 6
Глина, песок, гравий 50, 50
Песчаник 40, 30
Известняк (в зависимости от плотности) 30-250, 20-200
Керамическая плитка ?, ?
Металлы ?, ?
OSB-2 (DIN 52612) 50, 30
OSB-3 (DIN 52612) 107, 64
OSB-4 (DIN 52612) 300, 135
ДСП 50, 10-20
Линолеум 1000, 800
Подложка под ламинат пластик 10 000, 10 000
Подложка под ламинат пробка 20, 10
Пенопласт 60, 60
ЭППС 150, 150
Полиурентан твердый, полиуретановая пена 50, 50
Минеральная вата 1, 1
Пеностекло ?, ?
Перлитовые панели 5, 5
Перлит 2, 2
Вермикулит 3, 2
Эковата 2, 2
Керамзит 2, 2
Дерево поперек волокон 50-200, 20-50

Нужно заметить, что данные по сопротивляемости движению пара у нас и «там» весьма различаются. Например, пеностекло у нас нормируется, а международный стандарт говорит, что оно является абсолютным пароизолятором.

Откуда возникла легенда о дышащей стене

Очень много компаний выпускает минеральную вату. Это самый паропроницаемый утеплитель. По международным стандартам ее коэффициент сопротивления паропроницаемости (не путать с отечественным коэффициентом паропроницаемости) равен 1,0. Т.е. фактически минеральная вата не отличается в этом отношении от воздуха.

Действительно, это «дышащий» утеплитель. Что бы продать минеральной ваты как можно больше, нужна красивая сказка. Например, о том, что если утеплить кирпичную стену снаружи минеральной ватой, то она ничего не потеряет в плане паропроницания. И это абсолютная правда!

Коварная ложь скрывается в том, что через кирпичные стены толщиной в 36 сантиметров, при разности влажностей в 20% (на улице 50%, в доме — 70%) за сутки из дома выйдет примерно около литра воды. В то время как с обменом воздуха, должно выйти примерно в 10 раз больше, что бы влажность в доме не наращивалась.

А если стена снаружи или изнутри будет изолирована, например слоем краски, виниловыми обоями, плотной цементной штукатуркой, (что в общем-то «самое обычное дело»), то паропроницаемость стены уменьшиться в разы, а при полной изоляции — в десятки и сотни раз.

Поэтому всегда кирпичной стене и домочадцам будет абсолютно одинаково, — накрыт ли дом минеральной ватой с «бушующим дыханием», или же «уныло-сопящим» пенопластом.

Принимая решения по утеплению домов и квартир, стоит исходить из основного принципа — наружный слой должен быть более паропроницаем, желательно в разы.

Если же это выдерживать почему-либо не возможно, то можно разделить слои сплошной пароизоляцией, (применить полностью паронепроницаемый слой) и прекратить движение пара в конструкции, что приведет к состоянию динамического равновесия слоев со средой в которой они будут находиться.

Паропроницаемость

Паропроницаемость

   Паропроницаемость - способность материала пропускать или задерживать пар в результате разности парциального давления водяного пара при одинаковом атмосферном давлении по обеим сторонам материала. Паропроницаемость характеризуется величиной коэффициента паропроницаемости или величиной коэффициента сопротивления проницаемости при воздействии водяного пара. Коэффициент паропроницаемости измеряется в мг/(м·ч·Па).

      В воздухе всегда содержится какое-то количество водяного пара, причем в теплом всегда больше, чем в холодном. При температуре внутреннего воздуха 20 °С и относительной влажности 55% в воздухе содержится 8 г водяных паров на 1 кг сухого воздуха, которые создают парциальное давление 1238 Па. При температуре –10°С и относительной влажности 83% в воздухе содержится около 1 г пара на 1 кг сухого воздуха, создающего парциальное давление 216 Па. Из-за разницы парциальных давлений между внутренним и наружным воздухом через стену происходит постоянная диффузия водяных паров из теплого помещения наружу. В результате в реальных условиях эксплуатации материал в конструкциях находится в несколько увлажненном состоянии. Степень увлажнения материала зависит от температурно-влажностных условий снаружи и внутри ограждения. Изменение коэффициента теплопроводности материала в эксплуатируемых конструкциях учитывается коэффициентами теплопроводности λ(A) и λ(Б), которые зависят от зоны влажности местного климата и влажностного режима помещения.
    В результате диффузии водяных паров в толще конструкции происходит движение влажного воздуха из внутренних помещений. Проходя через паропроницаемые конструкции ограждения, влага испаряется наружу. Но если у наружной поверхности стены расположен слой материала, не пропускающий или плохо пропускающий водяные пары, то влага начинает скапливаться у границы паронепроницаемого слоя, вызывая отсыревание конструкции. В результате теплозащита влажной конструкции резко понижается, и она начинает промерзать. в данном случае возникает необходимость установки пароизоляционного слоя с теплой стороны конструкции.

    Вроде бы всё относительно просто, но про паропроницаемость зачастую вспоминают только в контексте "дышащести" стен. Однако, это краеугольный камень в выборе утеплителя! К нему нужно подходить очень и очень осторожно! Нередки случаи, когда домовладелец утепляет дом, исходя лишь из показателя теплосопротивления, например, деревянный дом пенопластом. В результате получает загнивающие стены, плесень по всем углам и винит в этом "неэкологичный" утеплитель. Что касается пенопласта, то из за своей малой паропроницаемости его нужно использовать с умом и очень хорошо подумать, подходит ли он вам. Именно по этому показателю зачастую ватные или любые другие пористые утеплители подходят лучше для утепления стен снаружи. Кроме того, с ватными утеплителями сложнее ошибиться. Однако, бетонные или кирпичные дома можно без опасений утеплять и пенопластом - в этом случае пенопласт "дышит" лучше, чем стена!

В таблице ниже приведены материалы из списка ТКП, показатель паропроницаемости - последний столбец μ.

Как понять, что такое паропроницаемость, и зачем она нужна. Многие слышали, а некоторые и активно употребляют термин "дышашие стены" - так вот, "дышашими" такие стены называют потому, что они способны пропускать воздух и водяной пар через себя. Некоторые материалы (например, керамзит, дерево, все ватные утеплители) хорошо пропускают пар, а некоторые очень плохо (кирпич, пенопласты, бетон). Выдыхаемый человеком, выделяемый при приготовлении пищи или принятии ванной пар, если в доме нет вытяжки, создаёт повышенную влажность. Признаком этого является появление конденсата на окнах или на трубах с холодной водой. Считается, что если стена имеет высокую паропроницаемость, то в доме легко дышится. На самом же деле, это не совсем так!

       В современном доме, даже если стены сделаны из «дышащего» материала, 96% пара удаляется из помещений через вытяжку и форточку, и только 4% через стены. Если на стены наклеены виниловые или флизиленовые обои, то стены влагу не пропускают. А если стены действительно «дышащие», то есть без обоев и прочей пароизоляции, в ветренную погоду из дома выдувает тепло. Чем выше паропроницаемость конструкционного материала (пенобетон, газобетон и прочие тёплые бетоны), тем больше он может набрать влаги, и как следствие, у него более низкая морозостойкость. Пар, выходя из дома через стену, в «точке росы» превращается в воду. Теплопроводность отсыревшего газоблока увеличивается многократно, то есть в доме будет, мягко говоря, очень холодно. Но самое страшное, что при падении ночью температуры, точка росы смещается внутрь стены, а конденсат, находящийся в стене замерзает. Вода при замерзании расширяется и частично разрушает структуру материала. Несколько сотен таких циклов приводят к полному разрушению материала. Поэтому паропроницаемость строительных материалов может сослужить вам плохую службу.

  Про вред повышенной паропроницаемости в интернете гуляет с сайта на сайт вот такая статья. Приводить её содержание на своём сайте я не буду в силу некоторого несогласия с авторами, однако избранные моменты хочется озвучить. Так, например, известный производитель минерального утеплителя, компания Isover, на своём англоязычном сайте изложила "золотые правила утепления" (What are the golden rules of insulation?) из 4-х пунктов:

  • Эффективная изоляция. Используйте материалы с высоким термическим сопротивлением (низкой теплопроводностью). Самоочевидный пункт, не требующий особых комментариев.

  • Герметичность. Хорошая герметичность является необходимым условием для эффективной системы теплоизоляции! Негерметичная теплоизоляция, независимо от её коэффициента теплоизоляции, может увеличивать потребление энергии от 7 до 11% на отопление здания. Поэтому о герметичности здания следует задумываться ещё на стадии проектирования. А по окончании работ проверить здание на герметичность.

  • Контролируемая вентиляция. Именно на вентиляцию возлагается задача по удалению излишней влажности и пара. Вентиляция не должа и не может осуществляться за счёт нарушения герметичности ограждающих конструкций!

  • Качественный монтаж. Об этом пункте, я думаю, тоже нет нужды говорить.

Важно отметить, что компания Isover не выпускает какие-либо пенопластовые утеплители, они занимаются исключительно минераловатными утеплителями, т.е. продуктами, имеющими наиболее высокий показатель паропроницаемости! Это действительно заставляет задуматься: как же так, вроде бы паропроницаемость необходима для отвода влаги, а производители рекомендуют полную герметичность!

     Дело тут в недопонимании этого термина. Паропроницаемость материалов не предназначена для отвода влаги из жилого помещения - паропроницаемость нужна для отвода влаги из утеплителя! Дело в том, что любой пористый утеплитель не является по сути самим утеплителем, он лишь создаёт структуру, удерживающую истинный утеплитель - воздух - в замкнутом объёме и по возможности неподвижным. Если вдруг образуется такое неблагоприятное условие, что точка росы оказывается в паропроницаемом утеплителе, то в нём будет конденсироваться влага. Эта влага в утеплителе берётся не из помещения! Воздух сам всегда содержит в себе какое-то количество влаги, и именно эта естественная влага и представляет угрозу утеплителю. Вот для отвода этой влаги наружу и нужно, чтобы после утеплителя были слои с не меньшей паропроницаемостью.

   Семья из четырёх человек за сутки в среднем выделяет пар, равный 12 литрам воды! Эта влага из воздуха внутренних помещений никоим образом не должа попадать в утеплитель! Куда девать эту влагу - это вообще не должно никоим образом волновать утеплитель - его задача лишь утеплять!



Пример 1

      Давайте разберём вышесказанное на примере. Возьмём две стены каркасного дома одинаковой толщины  и одинакового состава (изнутри к наружному слою), отличатся буду они только видом утеплителя:

Лист гипсокартона (10мм) - OSB-3 (12мм) - Утеплитель (150мм) - ОSB-3 (12мм) - вентзазор (30мм) - ветрозащита - фасад.

Утеплитель выберем с абсолютно одинаковой теплопроводностью - 0,043 Вт/(м•°С), основное, десятикратное отличие между ними только в паропроницаемости:

Коэф. теплопроводности в климатических условиях Б (худший показатель)  λ(Б)= 0.043 Вт/(м•°С).

Плотность  ρ= 12 кг/м³.

Коэффициент паропроницаемости μ= 0.035 мг/(м•ч•Па)

Коэф. теплопроводности в климатических условиях Б (худший показатель)  λ(Б)= 0.043 Вт/(м•°С).

Плотность  ρ= 35 кг/м³.

Коэффициент паропроницаемости μ= 0.3 мг/(м•ч•Па)

Конечно, условия расчёта я тоже использую абсолютно одинаковые: температура внутри +18°С, влажность 55%, температура снаружи -10°С, влажность 84%.

Расчёт я провел в теплотехническом калькуляторе, кликнув по фото, вы перейдёте прямо на страницу расчёта:

Как видно из расчёта, теплосопротивление обоих стен совершенно одинаково (R=3.89), и даже точка росы у них расположена почти одинаково в толще утеплителя, однако, из за высокой паропроницаемости в стене с эковатой будет конденсироваться влага, сильно увлажняя утеплитель. Как бы ни была хороша сухая эковата, сырая эковата тепло держит во много раз хуже. А если допустить, что температура на улице опустится до -25°С, то зона конденсации составит почти 2/3 утеплителя.  Такая стена не удовлетворяет нормам по защите от переувлажнения! С пенополистиролом ситуация принципиально другая потому, что воздух в нём находится в замкнутых ячейках, ему просто неоткуда набрать достаточное количество влаги для выпадения росы.

    Справедливости ради нужно сказать, что эковату без пароизоляционных плёнок не укладывают! И если добавить в "стеновой пирог" пароизоляционную плёнку между ОSB и эковатой с внутренней стороны помещения, то зона конденсации практически выйдет из утеплителя и конструкция полностью будет удовлетворять требованиям по увлажнению (см. картинку слева). Однако, устройство пароиозяции практически лишает смысла размышления о пользе для микроклимата помещения эффекта "дыхания стены". Пароизоляционная мембрана имеет коэффициент паропроницаемости около 0,1 мг/(м·ч·Па), а порой пароизолируют полиэтиленовыми плёнками или утеплителями с фольгированной стороной - их коэффициент паропроницаемости стремится к нулю.



    Но низкая паропроницаемость тоже далеко не всегда хороша! При утеплении достаточно хорошо паропроницаемых стен из газо- пенобетона экструдированным пенополистиролом без пароизоляции изнутри в доме непременно поселится плесень, стены будут влажными, а воздух будет совсем не свеж. И даже регулярное проветривание не сможет высушить такой дом! Давайте смоделируем ситуацию, противоположную прошлой!



Пример 2

Стена на этот раз будет состоять из следующих элементов:

Газобетон марки D500 (200мм) - Утеплитель (100мм) - вентзазор (30мм) - ветрозащита - фасад.

Утеплитель выберем точно такой же, и более того, стену сделаем с точно таким же теплосопротивлением (R=3.89).

Как видим, при совершенно равных теплотехнических характеристиках мы можем получить радикально противоположные результаты от утепления одними и теми же материалами!!!  Нужно отметить, что во втором примере обе конструкции удовлетворяют нормам по защите от переувлажнения, не смотря на то, что зона конденсации попадает в газосиликат. Такой эффект связан с тем, что плоскость максимального увлажнения попадает в пенополистирол, а из за его низкой паропроницаемости в нём влага не конденсируется.



    В вопросе паропроницаемости нужно разобраться досконально ещё до того, как вы решите, как и чем вы будете утеплять свой дом!



Слоёные стены

   В современном доме требования к теплоизоляции стен столь высоки, что однородная стена уже не способна соответствовать им. Согласитесь, при требовании к теплосопротивлению R=3 делать однородную кирпичную стену толшиной 135 см не вариант! Современные стены - это многослойные конструкции, где есть слои, выполняющие роль теплоизоляции, конструктивные слои, слой наружной отделки, слой внутренней отделки, слои паро- гидро- ветро-изоляций. В связи с разнообразными характеристиками каждого слоя очень важно правильно их располагать! Основное правило в расположении слоёв конструкции стены таково:

Паропроницаемость внутреннего слоя должна быть ниже, чем наружного, для свободного выходы пара за стены дома. При таком решении «точка росы» перемещается к наружной стороне несущей стены и не разрушает стен здания. Для предотврощения выпадения конденсата внутри ограждающей конструкции сопротивление теплопередаче в стене должно уменьшаться, а сопротивление паропроницанию возрастать снаружи внутрь.

Думаю, нужно это проиллюстрировать для лучшего понимания.

To play, press and hold the enter key. To stop, release the enter key.

        Для этих расчётов я использовал калькулятор на сайте теплорасчёт.рф и данные +23°С внутри, -10°С снаружи.



  • Черный график показывает падение температуры внутри ограждающей конструкции. Начиная с 23 °С и заканчивая -10 °С.

  • Синий график - температура точки росы. Если график точки росы соприкасается с графиком температуры, эти зоны называются зонами возможной конденсации (помечены голубым). Если во всех точках графика температура точки росы ниже температуры материала, то конденсата не будет.

  1. На первой картинке приведён расчёт кирпичной стены толщиной 50 см. Видно, что даже однородная стена подвержена образованию конденсата. Он будет образовываться в пустотах, порах кирпича и раствора, при замерзании постепенно разрушая эту стену. В данной зоне конденсат будет образовываться в объёме 4 г/м² в час.

  2. Вторая картинка показывает в 3 раза более тёплую и при этом на 10 см более узкую стену, утеплённую 10 см минваты. Коэффициент паропроницаемости возрастает изнутри наружу, и точка росы не формируется в такой стене.

  3. Конечно, минвату без штукатурки нельзя оставлять, и на 3-м рисунке мы видим, что штукатурка, обладая более низкой паропроницаемостью, чем минвата, вызывает появление конденсата в наружней части утеплителя. В данном случае это не оень страшно - объём влаги невелик (4г/м²/час) и при повышении температуры на улице до -5°С это явление практически изчезает.

  4. Последняя картинка показывает, как совсем не нужно делать! Утеплитель здесь заложен внутри бетонного помещения. Теплопроводность стены получилась, в общем-то такая же, как и на 2-м рисунке, но результат совсем другой! На каждом квадратном метре стены и утеплителя образуется почти по стакану воды каждый час! Стена будет постоянно мокрой, в результате чего она промёрзнет насквозь! Яркий пример неправильной последовательности конструкции стены.

Итак, общее правило можно выразить следующей картинкой.

      Всё, что так или иначе связано с паропроницаемостью, затрагивает понятие "Точки Росы", чему посвящена отдельная статья.

Перевод величин паропроницаемости

     К сожалению, далеко не все производители паропроницаемых и пароограничивающих материалов, мембран и плёнок придерживаются единой меры измерения паропроницаемости, из за чего становится проблематично сравнивать порой одинаковые мембраны по этому показателю, а использовать их во всяческих калькуляторах без предварительной обработки данных производителя и вовсе невозможно!  Этот вопрос я выделил в отдельную статью "Конвертируем паропроницаемость".

Влагостойкий гипсокартон паропроницаемость. Влагостойкий гипсокартон — характеристики и применение

При монтаже перегородок и подвесных потолков, при облицовке стен листы крепятся к металлическому или деревянному каркасу при помощи саморезов. Продукция Покупателям Поставщикам Проектировщикам Где купить. Пресс-центр Карьера Тендеры Контакты. Выберите город. Это мой город! Выбрать другой Да, все верно. ТУ Виды фасовок: 1 лист. Поверхность - идеально ровная Преимущества гипсокартона: — легкость, — прочность, — экологичность, — стабильность характеристик.

Задать вопрос Где купить? Документация и сертификаты Рассчитать расход Тех. Качество гипсокартона соответствует характеристикам зарубежных аналогов.

Оставить комментарий

Мощности комбината позволяют производить до 5,4 млн. На заводе установлено современное французское оборудование Lafarge. Налажен выпуск влагостойкого гипсокартона хорошего качества, который имеет бюджетную стоимость.

Чтобы выполнить монтаж плит гипсокартона, не обязательно обладать профессиональными навыками и знаниями.

Для проведения отделочных работ на строительном рынке представлено большое количество материалов. Гипсокартон относится к наиболее востребованным. Этому способствует и легкость в работе с листами, и возможность выбора подходящего варианта ГКЛ в зависимости от назначения помещения и требований к нему, в том числе, влагостойкий гипсокартон для ванной или огнестойкий лист для помещений с повышенными требованиями к пожарной безопасности.

Установка материала своими руками выполняется двумя способами:. Для начала необходимо определиться, какой стороной крепить гипсокартон влагостойкий к стене. Лицевая поверхность обычно выполнена из картона более высокого качества, ее окраска имеет более светлый оттенок.

Паропроницаемость каркасного дома:

К тому же на тыльной стороне обычно нанесена заводская маркировка. Этот момент может доставить неприятности в будущем, когда краска впитается в клей и проявится на обоях. Состав наносится на плиты кучками с расстоянием между ними около 30 см. После этого плиты можно прижимать к базовой поверхности. Для большей надежности можно дополнительно использовать забивные дюбели и саморезы. Сначала устанавливается каркас.

После этого на нем при помощи саморезов закрепляются листы гипсокартона. Внешние углы конструкций упрочняются при помощи перфорированных уголков и также шпаклюются. После того, как состав высохнет, поверхность шлифуется.

Конструкции готовы к облицовке. Несмотря на стойкость материала к воде, при установке листов в помещениях с повышенной влажностью нужно выполнить дополнительную защиту.

Специалисты не рекомендуют, так как инструкция к составу запрещает его применение на гипсовых материалах.

1932-1958 гг.

Гидроизоляционная обработка будет эффективна, если в помещении установлена хорошая принудительная вентиляция. Гипсовые плиты с повышенной стойкостью к воздействию влажной среды являются незаменимым строительным материалом.

Но водостойкий гипсокартон сможет проявить свои лучшие качества лишь в том случае, если его установка и отделка были проведены в соответствии с технологией.

Help Профессиональные инструкции, калькуляторы, фото и видео материалы, помощь экспертов. Алфавитный поиск Договор оферты Карта сайта. Влагостойкий гипсокартон: описание материала, советы по монтажу. Листы влагостойкого гипсокартона. Contents 1 Что представляет собой гипсокартон, его разновидности 1. Гипсовая плита.

Паропроницаемость ГКЛ при утеплении стен

Наиболее распространенные виды плит. ГСП типа А.

ГСП тип DF. Пожарный сертификат на гипсокартон. Разновидности кромок. Прочность листов в зависимости от толщины.

Технические характеристики листов по водопоглощению. Обработка листа с целью повысить его водоотталкивающую способность. Сложные архитектурные элементы, выполненные из влагостойких плит Отделка ванной комнаты каркасного дома влагостойким гипсокартоном Отделка санузла Экран под ванной из гипсокартона Короб из водостойкого гипсокартона в ванной Ванная, отделанная гипсовыми плитами.

Двухуровневый потолок, выполненный из водостойкого материала Конструкция сложной формы Внутренняя отделка мансарды Обшивка загородного дома с проведением утепления Стена с нишами из гипсокартонных плит Многоуровневые криволинейные декорации из гипсокартона на стенах. Обшитые гипсокартоном стены в больнице.

Тема в разделе " Строительные и отделочные материалы ", создана пользователем Егор1 , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Паропроницаемость, помогите разобраться Тема в разделе " Строительные и отделочные материалы ", создана пользователем Егор1 ,

Продукция волгоградского завода. Влагоустойчивый гипсокартон Волма.

Таблица паропроницаемости материалов

Ассортимент гипсокартона производства Knauf. Гипсовые плиты Кнауф. Гипсокартон хх12 5 Кнауф влагостойкий. Торговый знак казанского предприятия. Продукция завода.

Поиск по сайту

Маркировка на тыльной стороне листа. Нанесение клея на плиту Крепление плит Использование саморезов для закрепления листов. Стандартная конструкция с использованием металлического каркаса.

Виды профилей для каркаса. Монтаж влагостойкого гипсокартона к профилю. Отделка стыков.

КНАУФ-листы

Армированные углы конструкции. Обработка углов. Нанесение обмазочной гидроизоляции. Гидроизоляция Гидрозит. Свежие записи.

Виды и правила выбора гипсокартона

Современные листовые материалы значительно облегчают выполнение ремонтных и отделочных работ в доме или квартире. В зависимости от категории помещения, для обшивки стен и потолков могут использоваться разные виды гипсокартона. Востребованность материала объясняется отличными эксплуатационными качествами, но для правильного выбора необходимо учитывать особенности продукции.




Разновидности и маркировка гипсокартона

Плиты ГКЛ используются преимущественно для обшивки вертикальных оснований и возведения перегородок, но универсальность материала позволяет применять его и для облицовки потолков. При наличии некоторого опыта можно создавать многоярусные подвесные конструкции.

Для удобства производители выпускают следующие виды изделий, которые различаются свойствами:

  • ГКЛ (GKB). Простая вариация – самая недорогая, популярная и часто встречающаяся. Материал подходит для выполнения работ в помещениях со стабильной влажностью в пределах 60% и постоянным отоплением. Продукция имеет серый цвет и синие обозначения.
  • ГКЛВ (GKBI). Влагостойкая разновидность применяется для обшивки поверхностей в ванной, прихожей, кухне и лоджии. Устойчивость к воздействию обусловлена добавками в составе (в том числе антисептический компонент), а также водоотталкивающей пропиткой внешнего слоя картона. Плиты зеленоватого оттенка с синей маркировкой.
  • ГКЛО (GKF). Огнестойкие листы применяются для отделки помещений, предрасположенных к появлению огня, и эвакуационных объектов. Продукция также подходит для облицовки участков каминов, вытяжек и отводящих труб котла отопления. Устойчивость достигается за счет включения в состав армирующих материалов и специальных добавок. Изделия розового цвета с красными обозначениями.

    На рынке наиболее востребованными считаются обычный, влагостойкий и огнестойкий гипсокартон, визуально их можно различить по цвету «рубашки»

  • ГКЛВО (GKFI). Универсальный вид, объединяет в себе параметры огнестойкости и влагостойкости. Продукция имеет зеленый цвет и красную маркировку.
  • ГКЛА (AKU-LINE). Акустические (звукоизоляционные) изделия с перфорированной поверхностью и облицовкой из нетканого материала с тыльной стороны подходят для звукозаписывающих студий и кафе.
  • ГКЛД (GN 6). Дизайнерская вариация. Хорошо сгибается, сохраняя прочность, применяется для создания арки и других сложных форм.

    К дизайнерской продукции также можно отнести ламинированные листы, стоит такая отделка дороже, но она не требует шпаклевки и покраски

  • ГКЛУ (GEK 13). Усиленный гипсокартон используется для возведения перегородок и различных конструкций. Встречается крайне редко, аналог – влагостойкий вариант ГКЛВУ, классифицирующийся как GRI 13.
  • ГКЛЗ (GTS 9). Ветрозащитная или фасадная разновидность. Листовой материал отвечает всем требованиям, которые предъявляются к наружной продукции.

Но усиление некоторых свойств не дает полной защиты. Так, ГКЛВ не способен долгое время противостоять прямому контакту с водой, а ГКЛО при воздействии огня сохраняет целостность лишь немного дольше, чем обычный.

Типы кромок

Гипсокартонные плиты различаются не только свойствами, но и конфигурацией фаски. Разные варианты краев обеспечивают удобство финишной отделки.


Существуют следующие виды:

  1. ПК (SK). Прямая, наиболее популярная вариация, которая характерна для стенового ГКЛ. Отличается простотой заделки швов, при стыковке вплотную обработка не требуется.
  2. УК (АК). Утоненная, имеет конфигурацию «лодочка». Получаемый стык предполагает использование армирующей ленты, которая наклеивается во время шпаклевания.
  3. ПЛК (HRK). Имеет полукруглую форму, расположенную с лицевой стороны плиты. Обеспечивает укладку раствора без применения армирующего материала.
  4. ЗК (RК). Закругленная фаска обрабатывается аналогично предыдущему варианту.
  5. ПЛУК (HRAK). Сочетает в себе технические параметры АК и HRK. Кромка полукруглая и утоненная. Для финишной отделки используется лента вместе со шпаклевкой.
Так как во время монтажа часть листов режется, стартовая конфигурация кромки принципиального значения не имеет, но при правильном выборе на больших площадях можно сэкономить время и силы

Соответствующие обозначения присутствуют в описании на поверхности плиты, тип указывается рядом с видом гипсокартона.

На заметку! Хотя материалы с прямой кромкой созданы для плотного соединения деталей, такой монтаж не всегда возможен, поэтому фаска формируется самостоятельно.

Технические характеристики

Показатели плит ГКЛ регламентируются ГОСТом 6266-97:

В бытовых условиях наиболее важными характеристиками материала считаются уровень водопоглощения и прочность листа на изгиб

К характеристикам гипсокартона относится и срок службы. Долговечность составляет не менее 10 лет, но зависит от правильности определения разновидности, точности монтажа и соблюдения условий эксплуатации.

Нюансы

При выборе плит ГКЛ необходимо учитывать некоторые рекомендации:

  1. Лучше отдавать предпочтение известным брендам, их продукция реализуется в крупных строительных магазинах.

    Известная торговая марка уже сама по себе считается определенной гарантией качества, но эти бренды часто подделывают, поэтому следует помнить, что хороший товар не может стоить дешево

  2. Обязательно производится расчет нужного количества материала с небольшим запасом. В зависимости от типа комнаты, подбирается соответствующая разновидность.
  3. Оценивается нагрузка на стены из расчета среднего веса плиты 28 кг, а также способность выдерживать навешиваемые предметы интерьера и оборудование.
  4. При визуальном осмотре листы должны иметь целостную структуру без дефектов и повреждений. Учитывается, что даже у известных марок бывают бракованные детали.

Немаловажным моментом является последующая транспортировка и хранение материала: перед применением листы выдерживают в сухом помещении дома или квартиры не менее 24 часов.

Паропроницаемость

: 7 минут BS - Строительная наука с битом

Пароизоляция во многих частях Северной Америки приносит гораздо больше вреда, чем пользы. Понимание пароизоляции начинается с понимания того, что значит быть одним

В этом выпуске Джонатан Смегал, магистр наук, старший менеджер проекта RDH Building Science Laboratories, рассказывает о том, как влага проходит через материалы и что это значит для стен и крыш.

Что это:

ва · портовая стоимость | ˈVāpər pərmēəns - сущ.

«Паропроницаемость - это свойство материала - и в наших обсуждениях это будут строительные материалы, - которое позволяет водяному пару проходить через него.«

—Джонатан Смегал, RDH Building Science Laboratories

Как работает паропроницаемость

«Некоторые материалы имеют высокую паропроницаемость, что означает, что они пропускают большое количество водяного пара, а другие материалы имеют значительно меньшую паропроницаемость, поэтому они блокируют движение водяного пара, и это называется пароизоляцией или пароизоляторами».

Термины, с которыми большинство из нас знакомо, даже если они не совсем ясно понимают их различия.

«Количество водяного пара, проходящего через материал, зависит от паропроницаемости этого материала и количества водяного пара, также называемого давлением пара, на каждой стороне материала».

Проницаемость зависит не только от самого материала, такого как гипсокартон, но и от того, насколько влажен воздух с каждой стороны стены.

«Проще говоря, паропроницаемость можно определить в лаборатории, подвергнув известную область материала известному градиенту давления пара или известной относительной влажности с обеих сторон.«

Градиент давления пара - это степень «тяги» одной стороны стены по сравнению с другой. Влага переходит от влажного к сухому, и то, насколько велика разница, определяет силу вытягивания.

«Давление пара на каждой стороне исследуемого материала может варьироваться, но чаще всего, или то, что мы называем испытанием в смачиваемой чашке со 100% относительной влажности с одной стороны…»

Насыщенный воздух

"... и 50% относительной влажности с другой стороны".

Достаточно обычный воздух.

«Другой типичный тест называется тестом в сухом тигле. При относительной влажности 0% или влагопоглотителя на одной стороне исследуемого материала и 50% на другой».

Оба этих теста являются частью стандарта ASTM E96, и выбор теста в смачиваемой чашке или тест с сухой чашкой зависит от того, где материал должен прожить свою жизнь: внутри или снаружи здания.

"Например, снаружи здания во многих климатических условиях оно будет подвергаться более высокой относительной влажности, как и следовало ожидать во время дождя и различных климатических условий.

Таким образом, испытание в смачиваемой чашке, вероятно, является более подходящим испытанием для строительных материалов на внешней стороне корпуса.

Внутри, где воздух более сухой, тест в сухой чашке лучше покажет ожидаемую производительность. Вы не должны проводить эти тесты на месте, у них есть лаборатории, как у Джонатана, для этого. Все эти лабораторные результаты должны быть включены в стандарты и кодексы, но иногда некоторые из кодексов и стандартов немного неясны.

Джонатан сообщил мне, что в строительном кодексе есть некоторые аномалии, которые требуют проведения теста на сухой стакан для внешних материалов, таких как обшивка.Он также отмечает, что воздух очень важен при рассмотрении переноса пара.

Важно помнить, что паропроницаемость и движение пара за счет диффузии через слои ограждения не зависят от движения воздуха ».

Диффузия пара описывается законом идеального газа. По сути, это молекулы воды в воздухе, сталкивающиеся друг с другом и с поверхностями. Успех диффузии пара зависит от того, насколько проницаемо вещество, с которым они сталкиваются.Гораздо более быстрый путь в стену - это направить поток воздуха в дыру.

«Проникновение или эксфильтрация воздуха в камеру может перемещать на несколько порядков больше водяного пара. Так, как будто водяного пара в сто раз больше, чем за счет одной диффузии пара».

Отсюда недавний упор в строительстве высоких рабочих характеристик на воздушные барьеры над пароизоляцией.

«Часто путают воздушные и пароизоляционные заслонки, но это отдельная тема.«

Для другого шоу. Между тем, некоторые примеры материалов с высокой проницаемостью - домашние покрытия, такие как Tyvek,

.

«Латексная краска довольно хорошо паропроницаема».

Гипсокартон парооткрытый ...

«Минеральная изоляция или даже изоляция из стекловолокна пропускают через себя много водяного пара».

Изоляция из аэрозольной пены с открытыми порами ...

"Аааааааааааааааааа вся неразбериха, сейчас много разных пен.Пенопласт с открытыми порами весом полфунта достаточно паропроницаем и не контролирует движение пара ».

Значит, аэрозольная пена с закрытыми порами является пароизоляцией?

«Двухфунтовая пена для распыления с закрытыми ячейками толщиной около двух дюймов считается пароизоляцией».

Другие пароизоляционные или пароизоляционные материалы включают полиэтилен толщиной 6 мил, крафт-бумагу, облицованную стекловолоконным войлоком, имеется множество отслаивающихся и липких мембран, которые представляют собой полные пароизоляционные материалы.

«Важно знать паропроницаемость материалов в стеновой сборке, чтобы водяной пар случайно не попал в ловушку внутри стенового ограждения.«

Как использовать паропроницаемость в ваших интересах

Игнорирование в течение минуты, хорошая ли идея пароизоляции,

«Общее практическое правило - размещать пароизоляцию в сборке на теплой стороне корпуса».

Итак, я не говорю, что он вам нужен, но если он указан, то он должен быть внутри стены в холодных местах и ​​снаружи стены в жарких местах.

"Если вы установите пароизоляцию внутри корпуса на гипсокартон в жарком или влажном климате, например, на виниловых обоях, вероятно, что внутри будет скопление влаги, застрявшее между виниловой пленкой обои и гипсокартон.«

Я видел много черной плесени за обоями в Теннесси, где я переделывал дома.

«Это общая проблема в жарком влажном климате, но мы провели исследование, которое показывает конденсацию на внутренней пароизоляции из полиэтилена, даже в пятой климатической зоне, с облицовкой, аккумулирующей влагу, такой как непосредственно приклеенный камень».

А у нас есть подкаст о облицовках резервуаров, если вам интересно.

"Кожухи должны быть спроектированы таким образом, чтобы сохнуть по крайней мере в одном направлении, будь то изнутри или снаружи, в зависимости от того, в какой климатической зоне вы находитесь, и от свойств материала выбранных материалов кожуха.

Это подчеркивает важность рассмотрения всей сборки при проектировании высокоэффективной стены или крыши.

Важно помнить, что диффузия пара через кожух контролируется наименее паропроницаемым материалом. Таким образом, если вы спроектируете пароизолированный кожух и поместите в нем один слой, непроницаемый для пара, или пароизоляцию, это предотвратит попадание всего пара внутрь или из помещения на этом слое ».

Некоторые ученые называют такой анализ паровым профилем конструкции, имея в виду, каким образом стена может высохнуть от любого данного слоя.Если он не может высохнуть или проникнуть откуда-то, это проблема.

«Итак, мы говорили о парооткрытых материалах и пароизоляционных материалах, но есть также категория материалов, которые часто называют интеллектуальными пароизоляционными материалами.

Эти типы материалов имеют разную паропроницаемость при разной относительной влажности окружающей среды, поэтому в более сухой среде с низкой относительной влажностью они будут действовать как пароизоляция.

Но если относительная влажность увеличится, скажем, в результате небольшого количества утечки воды в ограждение, в окне, тогда паропроницаемость этой интеллектуальной пароизоляции увеличится, что позволит больше осушать воду, которая просачивается сборка - снижает риск возникновения проблем с влажностью.

Самый распространенный «умный» замедлитель парообразования - это крафт-бумага на основе многих стекловолоконных войлок. Бумага закрывается от пара, если полость стены не становится влажной, после чего бумага становится открытой для пара, что позволяет высохнуть.

На рынке есть и другие продукты, представляющие собой пластиковые пленки, которые будут вести себя так же, а также иметь более широкий диапазон паропроницаемости.

MemBrain, вероятно, самый распространенный в Северной Америке, но существует множество других, многие из них все еще находятся только в Европе, но они становятся все более распространенными в Северной Америке.«

Еще одна вещь, распространенная в Северной Америке?

Разбивка научных принципов на семь минут бакалавриата.

Помните, вам платят за то, что вы делаете и что знаете. В сутках всего 24 часа, а информации бесконечно.

Мы хотели бы поблагодарить RDH Building Science за предоставление инженеров для этого дела и за технические исправления в моих текстовых усечениях.

Подписаться: iTunes | Google Play | SoundCloud

—7 минут BS - продукт SGC Horizon Media Network.

Вам не нужен пароизоляционный барьер (возможно)

Тема, которая сбивает с толку больше людей в строительстве, чем любая другая, я бы сказал, что это цели и свойства различных уровней управления. Я говорю о материалах, которые предназначены для управления потоками тепла, воздуха и влаги. Я собираюсь ограничить это обсуждение контрольными слоями, отвечающими за водяной пар, но сначала позвольте мне напомнить вам статью о

, которую я написал пару месяцев назад.Если вы не знаете, что такое проницаемость и различные классы замедлителей образования пара, вернитесь и прочтите это.

Если есть одна тема строительной науки, которая смущает больше людей в строительстве, чем любая другая, я бы сказал, что это цели и свойства различных уровней управления. Я говорю о материалах, которые предназначены для управления потоками тепла, воздуха и влаги. Я собираюсь ограничить это обсуждение контрольными слоями, отвечающими за водяной пар, но сначала позвольте мне напомнить вам о статье, которую я написал о пароизоляторах пару месяцев назад.Если вы не знаете, что такое проницаемость и различные классы замедлителей образования пара, вернитесь и прочтите это.

Многие люди думают, что вам нужен пароизоляционный слой или замедлитель парообразования I класса, и что он должен быть внутри дома в холодном климате и снаружи в жарком влажном климате. Здесь, в смешанном влажном климате, в котором я живу, мы строим вращающиеся стены. Мы кладем замедлитель парообразования на ту сторону, которая соответствует сезону, когда дом будет закончен, а затем каждую весну и осень команда выходит и вращает все стены, чтобы замедлитель пара был на правильной стороне как летом, так и зимой.Ладно, шучу по этому поводу. В нашем климате нет ничего хорошего, чтобы надеть его, потому что мы все равно будем ошибаться полгода.

В любом случае, что делают замедлители образования пара? Это материалы, которые ограничивают диффузию водяного пара через строительные материалы. То есть они не позволяют молекулам воды в воздухе нырять в ваши стены и покачиваться через материалы в сборке здания, в конечном итоге собираясь, конденсируя и, возможно, превращая ваши стены в террариум, хотя, вероятно, без черепах.

Но вот в чем дело. Небольшое количество воды проходит через материалы путем диффузии. Если водяной пар попадает в конструкцию здания, вероятно, причина не в диффузии. Следующие две диаграммы должны вам это доказать.

На диаграмме выше, взятой из Руководства для строителей Джо Лстибурека, показано, что за весь отопительный сезон только треть кварты воды проникает через весь лист гипсокартона. Проницаемость неокрашенного гипсокартона очень высока, обычно от 20 до 90, так что это вовсе не замедлитель парообразования.

Между тем, утечка воздуха через отверстие размером 1 квадратный дюйм в листе гипсокартона позволяет 30 литрам водяного пара проходить через гипсокартон при тех же условиях. Треть кварты против 30 кварт. При утечке воздуха через отверстие в гипсокартоне проходит почти в 100 раз больше водяного пара, чем при диффузии.

Мораль истории: Воздухонепроницаемость более важна, чем пароизоляция.

Не уверен, что в это веришь? Недавно я был в штате Мэн, разговаривая с дискуссионной группой по строительной науке в Портленде, и вне комнаты, полной архитекторов, строителей и подрядчиков, никто не мог придумать ни одного случая, когда проблемы с влажностью были вызваны диффузией.Они сказали, что это всегда утечка воздуха.

Закройте пути утечки воздуха.

Возвращаясь к исходному вопросу о том, нужен ли вам замедлитель парообразования I класса (, т.е. , пароизоляция), если вы почти не получаете водяного пара, диффундирующего через что-то, что совсем не является паро замедлителем, я думаю, что ответ будет Чисто. Нет, вам не нужен замедлитель парообразования класса I или другой. Однако к тому времени, когда вы покрасите гипсокартон, вы доведете его до уровня замедлителя парообразования класса III (от 1 до 10 перм), и через него будет проникать еще меньше водяного пара.

Закройте пути утечки воздуха.

Замедлители парообразования

класса I имеют свое место - например, под плитами и в подпольях, - но по большей части вы можете забыть о добавлении их в стены над уровнем земли. Вместо этого постарайтесь заглушить все возможные утечки воздуха.

Закройте пути утечки воздуха.

Статьи по теме

Замедлитель паров? Пароизоляция? Пермь? Какого черта?!

Строительная наука 101

Соответствие требованиям ENERGY STAR по управлению водными ресурсами

5 причин, по которым домашняя пленка не является барьером для воздуха

Диаграммы исследования водяного пара, показывающие диффузию в зависимости от утечки воздуха, используются с разрешения Building Science Corporation.

Разница между воздушной преградой и пароизоляцией

Разница между воздушной преградой и пароизоляцией

Задача пароизоляции - предотвращать диффузию пара, а задача воздушного барьера - предотвращать утечку воздуха из-за разницы в давлении воздуха. Стеновая система должна иметь одну пароизоляцию, но может иметь много воздушных преград. Пароизоляция может действовать как очень эффективный воздушный барьер, но воздушный барьер не всегда (и не должен) препятствовать рассеиванию пара.

Шерстяной свитер, например, является хорошим выбором естественного утеплителя. Он согреет вас, когда нет движения воздуха, но позволит ветру выть сквозь него. Шерстяной свитер с плащом сохранит тепло, но будет удерживать влагу внутри и пропитать утеплитель. Шерстяной свитер с ветровкой согреет вас, не даст ветру украсть ваше тепло, но позволит влаге проникнуть сквозь него.

Так что подумайте о ветровке как о воздушном барьере, а о плаще как о пароизоляции.Насколько я могу протянуть аналогию между человеком и домом, надеюсь, это поможет.

Поскольку теплый воздух расширяется, между его молекулами остается больше места по сравнению с холодным воздухом. Водяной пар находится в этом пространстве. Когда теплый воздух охлаждается, проходя сквозь стены, он сжимается и выдавливает влагу, оставляя вас с конденсатом.

Чтобы предотвратить образование конденсата, на теплой стороне теплоизоляции следует разместить пароизоляцию, чтобы не допустить конденсации теплого влажного воздуха на холодной поверхности внутри вашей стены.

В холодном климате, например в Канаде, большую часть года пароизоляция должна находиться на внутренней стороне изоляции. В жарком климате, например, на юге США, пароизоляция должна быть установлена ​​снаружи изоляции, особенно там, где используется кондиционер для предотвращения конденсации и плесени.

В обоих случаях задача пароизоляции - не допустить, чтобы теплый влажный воздух терял влагу при встрече с прохладной поверхностью, независимо от того, в каком направлении он движется.

Самое важное, что нужно понимать, это то, что не существует фиксированного правила относительно пароизоляции. Строительные методы всегда должны определяться климатом, в котором вы строите.

Как перемещается водяной пар:

Есть два основных способа проникновения влаги через стены, о которых вам следует беспокоиться: утечка воздуха и диффузия пара. Это две совершенно разные вещи с двумя совершенно разными решениями.

Распространение пара - это процесс прохождения влаги через воздухопроницаемые строительные материалы, такие как гипсокартон и изоляция.Есть пароизоляция, чтобы этого не произошло.

Утечка воздуха возникает из-за разницы в давлении воздуха в помещении и на улице, в результате чего воздух проходит через любые отверстия в воздушном барьере.

Где возникает проблема:

Точка росы в стене - это точка, в которой падение температуры заставляет воздух сжиматься, а водяной пар превращается в жидкость. Поскольку чем теплее воздух, тем больше влаги он может удерживать, поэтому точка росы на стене определяется разницей температуры в помещении и на улице и количеством влаги в воздухе (RH - относительная влажность).

Задача как воздушных, так и пароизоляционных барьеров заключается в том, чтобы предотвратить образование влаги в этой критической точке, они просто делают это совершенно по-разному.

Пароизоляция

Правило установки пароизоляции в холодном климате заключается в том, чтобы он располагался внутри помещения, а с внешней стороны пароизоляции не менее 2/3 изоляции. С другой стороны, воздушные барьеры могут быть в виде домашней обертки (WRB), плотно закрытой обшивки, изоляции, замедляющей воздушный поток, и хорошо запечатанного гипсокартона (гипсокартона).

Чтобы объяснить это дальше, гипсокартон (гипсокартон) паропроницаем, но останавливает поток воздуха. Это означает, что водяной пар может диффундировать через него, но воздух не может проходить через него. Так что, если бы у вас был дом без окон и без пароизоляции, а просто герметичный гипсокартонный ящик со всех сторон, у вас было бы герметичное уплотнение, чтобы влага не переносилась воздушным транспортом.

Ключевым фактором здесь является то, что количество молекул пара, которые пройдут через эту коробку из гипсокартона, незначительно по сравнению с влагой, которая пройдет через нее, если вы прорежете в ней всего одно маленькое отверстие и в ней будет разница давления воздуха.

Потребность в надлежащих воздушных уплотнениях в домах сильно недооценивается, и слишком много веры и внимания уделяется пароизоляции. По данным Министерства энергетики США, «движение воздуха составляет более 98% всего движения водяного пара в полостях зданий».

Если подумать, как устанавливается полиэтиленовая пароизоляция, ее разрезают, скрепляют скобами и заклеивают лентой, затем через нее вставляют гвозди и шурупы для установки обвязки и гипсокартона, а также пробоины из-за электрических проводов и коробок.В большинстве случаев пароизоляция будет перфорирована тысячи раз в процессе строительства.

А вот перфорированная пароизоляция на самом деле не будет проблемой, если у вас есть плотный воздушный затвор. Как и в случае с коробкой из гипсокартона, количество водяного пара, которое может пройти через порванный и порванный пароизоляционный слой, незначительно, пока воздушный затвор не поврежден.

Может ли дом быть слишком герметичным? Нет, не может.

К сожалению, воздушным барьерам не уделяется должного внимания по отношению к оболочке здания.В больших жилых комплексах воздушные преграды часто даже не попадают в поле зрения. Бригады приходят и уходят, и в интересах массового производства некоторые стандартные методы могут отрицательно сказаться на характеристиках окончательной системы стен.

Правильный воздушный барьер - один из важнейших элементов успешного ограждения здания и один из самых недооцененных. Учитывая количество потерь тепла из-за пропускания воздуха и потенциальное повреждение влаги из-за утечек воздуха, воздушным барьерам следует уделять гораздо больше внимания, чем они есть.

Откройте для себя альтернативные воздушные барьеры, такие как внутренняя обшивка

OSB в качестве воздухо- и пароизоляции для домов, наружные воздухонепроницаемые мембраны, способы выбора и установки WRB (атмосферостойкие барьеры) и все об экологически безопасном и энергоэффективном строительстве дома в Ecohome страницы руководства.

Замедлители парообразования и управление влажностью

Сохранение полостей в стенах сухими предотвращает проблемы с плесенью, гнилью древесины

Когда дело доходит до влажности климата, американский Запад представляет собой регион крайних противоположностей, начиная от Калифорнийской Долины Смерти - самого жаркого и засушливого места в Западном полушарии - до морского климата Тихоокеанского Северо-Запада, где обычно больше всего осадков В Соединенных Штатах.На Западе также наблюдается холодный горный климат в Скалистых горах, Сьерра-Неваде, Каскаде и других небольших горных хребтах.

Хотя многие люди, живущие за пределами Запада, считают его жарким и сухим, по всему региону есть много мест, где осадки или влажность являются обычным явлением. И в этих областях существует вероятность повреждения стеновых полостей зданий влагой.

Водяной пар естественным образом диффундирует через проницаемые строительные материалы из областей с высоким давлением в области с низким давлением.Например, в периоды холодной погоды теплый внутренний водяной пар перемещается через конструкцию стен здания к более холодным и сухим снаружи. В жаркую погоду происходит обратное. Во время этой диффузии пар часто конденсируется, задерживая влагу в полости стены и создавая потенциал для ухудшения структурной целостности здания, теплового КПД и качества воздуха в помещении.

Длительное воздействие влаги может снизить термический КПД ограждающей конструкции здания из-за снижения R-Value изоляции.Влага также может в конечном итоге привести к разрушению деревянных строительных элементов и коррозии стальных конструктивных элементов. Что еще хуже, это может способствовать появлению быстроразвивающейся плесени, которая использует материалы на основе целлюлозы, такие как дерево и стандартный гипсокартон с бумажной облицовкой, в качестве источника пищи. Споры плесени могут исходить из полостей стен и вызывать респираторные заболевания у жителей зданий. Однако специалисты по строительству и проектированию могут предотвратить эти разрушительные результаты, включив эффективную стратегию управления влажностью в свои конструкции здания.Одним из важнейших компонентов таких стратегий является замедлитель образования пара.

ПАРООТВОДИТЕЛЬ

Замедлитель парообразования обычно представляет собой тонкий лист, сделанный из одного из множества материалов, который в первую очередь предназначен для предотвращения проникновения влаги через стеновую конструкцию и защиты оболочки здания от повреждений, вызванных конденсацией. Правильно установленный замедлитель пара может также действовать как внутренний воздушный барьер, сводя к минимуму поток влажного воздуха в изолированные полости в холодную погоду.

Пароизоляционные материалы классифицируются по их проницаемости для водяного пара, с использованием «химической вязкости» в качестве единицы измерения. Метод испытания для определения проницаемости для водяного пара любого строительного материала - это ASTM E96, Стандартные методы испытаний материалов на проницаемость водяного пара, который измеряет диффузию с использованием двух возможных способов - метод сухой чашки, также известный как метод A или метод осушителя, и метод смачиваемой чашки, также называемый методом B или методом воды.

Рейтинг проницаемости эквивалентен количеству зерен водяного пара (7000 зерен = 1 фунт), которые пройдут через 1 квадратный фут материала за один час, когда перепад давления пара между двумя сторонами материала равен 1 дюйму ртуть (0.49 фунтов на квадратный дюйм). Чем ниже рейтинг химической завивки, тем лучше он препятствует проникновению влаги.

В строительном сообществе термин «замедлитель образования пара» часто используется взаимозаменяемо с термином «пароизоляция», который относится к любому материалу, препятствующему проникновению водяного пара через стены, потолки и полы. Однако большинство материалов, называемых пароизоляционными материалами, допускают некоторую паропроницаемость, что делает этикетку неточной. Даже полиэтилен толщиной 6 мил, один из самых распространенных пароизоляционных материалов, имеет показатель 0.06 с рейтингом проницаемости и поэтому может считаться замедлителем образования пара, несмотря на его чрезвычайно низкую проницаемость.

В самом последнем издании Международного жилищного кодекса (IRC) замедлители образования пара подразделяются на следующие категории в зависимости от их проницаемости:

Класс I
Класс I охватывает материалы, наиболее часто называемые пароизоляционными материалами. Эти замедлители образования пара имеют уровень проницаемости 0,1 перм или меньше и считаются непроницаемыми. Примеры включают полиэтиленовую пленку, стекло, листовой металл, изоляционную оболочку с фольгой и неперфорированную алюминиевую фольгу.

Класс II
Замедлители образования пара класса II имеют уровень проницаемости от 0,1 до 1 доп. Примеры включают необработанный пенополистирол, облицованный волокном полиизоцианурат и крафт-бумагу с асфальтовым покрытием, облицованную изоляцией из стекловолокна.

Класс III
Замедлители образования пара класса III имеют рейтинг проницаемости от 1 до 10 проницаемостей и считаются полупроницаемыми. К этому классу относится большинство латексных красок по гипсокартону, строительной бумаге №30 и фанере.В Международном кодексе энергосбережения (IECC) 2006 г. указаны особые условия, в которых разрешены пароизоляторы класса III - когда существуют проектные условия, которые способствуют высыханию за счет использования вентилируемых обшивок или уменьшают возможность конденсации в закрытых полостях за счет использования внешних материалов. изоляционные оболочки. См. Рисунок 1, карту климатических зон США, которые определяют выбор и размещение пароизолятора. В таблице на Рисунке 2 приведены сочетания вентилируемой облицовки, материалов внешней оболочки и изолированной оболочки для конкретных климатических зон, которые позволяют использовать замедлители образования паров класса III.

Проницаемым считается любой материал с проницаемостью более 10 проницаемостей. На рис. 3 показаны популярные материалы-замедлители образования пара и их оценка по шкале проницаемости.

Эти классификации упрощают профессионалам в области строительства и проектирования лучший замедлитель парообразования для своего проекта. Однако после выбора замедлителя образования пара важно сосредоточиться на правильном расположении замедлителя образования пара в стеновой конструкции, что определяется климатом региона, в котором расположен проект.

ВЛИЯНИЕ КЛИМАТА
Климат - важный фактор как при выборе, так и при размещении пароизоляционных материалов при сборке наружной стены. В более холодном климате антипары следует размещать внутри ограждающих конструкций здания. Лучше не использовать замедлители образования пара Класса I, такие как полиэтиленовая пленка или алюминиевая фольга, в следующих обстоятельствах: климат с высокими летними влажностными нагрузками; ограждающие конструкции с облицовкой, аккумулирующей влагу, например из бетона или кирпича; и в ограждающих конструкциях зданий с наружной обшивкой с низкой проницаемостью, такой как экструдированный полистирол.

В морском климате или климате со смешанным влажным климатом первым делом необходимо определить, в каком климате преобладает нагревание или охлаждение. Если объект расположен в климате с преобладанием нагрева, замедлитель парообразования следует разместить внутри. Но если проект находится в климате с преобладанием охлаждения, замедлитель парообразования следует разместить снаружи ограждающей конструкции или полностью исключить из него. В этих климатических условиях одним из лучших вариантов является полупроницаемый замедлитель парообразования, такой как крафт-бумага с асфальтовым покрытием, которую обычно прикрепляют к теплоизоляции из стекловолокна.Специалисты также могут выбрать пароизоляционную краску. Однако важно помнить, что в условиях смешанного влажного климата нельзя использовать полиэтиленовую пленку с низкой проницаемостью или алюминиевую фольгу.

В смешанно-сухом климате в большинстве случаев замедлитель парообразования не требуется, так как осадки небольшие, а влажность обычно невысока. По-прежнему рекомендуется проверить местные строительные нормы и правила, поскольку они могут потребовать установки замедлителя парообразования внутри. В жарком и влажном климате рекомендуется размещать замедлитель парообразования снаружи, за пределами изоляции полости.Завершая список, в жарком сухом климате замедлитель парообразования не требуется.

Хотя замедлители образования пара с низкой проницаемостью обеспечивают высокую стойкость к водяному пару круглый год, они также снижают вероятность высыхания влажных строительных материалов в летнее время. Стратегия управления влажностью в морском или смешанном влажном климате в идеале решила бы эту проблему с помощью воздухопроницаемой полости стены с воздухонепроницаемой конструкцией из гипсокартона с немного более проницаемым замедлителем пара, который допускает некоторую диффузию влаги.Сушка может происходить за счет диффузии пара в любом направлении, и замедлитель образования пара фактически адаптируется к изменяющимся условиям влажности. Учитывая это решение, некоторые производители строительной продукции разработали новые «умные» замедлители образования пара, которые реагируют на изменения относительной влажности, изменяя свою физическую структуру, чтобы обеспечить лучшую защиту от потока влаги в любое время года.

УМНЫЕ ПАРОЗАМЕДИТЕЛИ
Полевые испытания показали, что интеллектуальные замедлители образования пара эффективно снижают риск повреждения влагой в оболочке здания за счет повышения устойчивости конструкции к влагостойкости.Первоначально разработанные, испытанные и введенные в продажу в Европе, они сделаны из полиамида, материала на основе нейлона. Содержание нейлона придает ему высокую прочность на разрыв. Полиамидная пленка задерживает попадание влаги в сухих условиях, обычно с классом проницаемости II. Однако, когда относительная влажность повышается выше 60 процентов, пленка резко расширяется до гораздо более высокой проницаемости, что позволяет высыхать внутрь. В условиях низкой относительной влажности молекулы пластика пленки образуют плотную непроницаемую сеть.Как только пленка вступает в контакт с 60-процентной относительной влажностью, она набухает и становится мягкой, поскольку полярные молекулы воды проникают между молекулами нейлона. В результате нейлон образует поры, через которые могут проникать другие молекулы воды, и проницаемость увеличивается до более чем 10 перм. При испытании в соответствии с ASTM E96, методом смачивания.

Умный замедлитель парообразования в сочетании со стекловолоконной ватой или рулонной изоляцией - лучшее решение для управления влажностью.Производители делают изоляцию из стекловолокна все более экологичной, чтобы соответствовать требованиям LEED® и другим экологическим стандартам строительства. Некоторые производят изоляцию с органическими связующими, состоящими из быстро возобновляемых материалов на биологической основе и без добавления фенолформальдегида, жестких акриловых красок или красок. Эти новые связующие служат толчком к созданию экологически чистого изоляционного материала, поскольку изоляция из стекловолокна всегда производилась с использованием легко доступных возобновляемых ресурсов, таких как песок и высокое содержание переработанного стекла.

Чтобы сделать лучший выбор, рекомендуется измерить эффективность управления влажностью пароизоляции, изоляции и других компонентов стеновой конструкции в целом.

ЗАКЛЮЧЕНИЕ
Здание с эффективной стратегией управления влажностью является более сухим и, следовательно, более устойчивым зданием с более здоровыми и счастливыми жителями. Внедрение твердой стратегии управления влажностью с изоляцией из стекловолокна и надлежащим замедлителем паров является шагом в правильном направлении к этой цели.


Полезные ресурсы

Скачать пример использования PDF

Продукты MemBrain теперь доступны на HomeDepot.com

% PDF-1.4 % 980 0 объект > эндобдж xref 980 204 0000000016 00000 н. 0000005324 00000 н. 0000005486 00000 н. 0000006735 00000 н. 0000007055 00000 н. 0000007364 00000 н. 0000008033 00000 н. 0000008660 00000 п. 0000008765 00000 н. 0000009294 00000 п. 0000009740 00000 н. 0000009828 00000 н. 0000009940 00000 н. 0000010054 00000 п. 0000010510 00000 п. 0000011158 00000 п. 0000011354 00000 п. 0000014188 00000 п. 0000014712 00000 п. 0000015118 00000 п. 0000015209 00000 п. 0000015359 00000 п. 0000015561 00000 п. 0000015711 00000 п. 0000015835 00000 п. 0000016287 00000 п. 0000016412 00000 п. 0000016537 00000 п. 0000016662 00000 п. 0000016913 00000 п. 0000016979 00000 п. 0000017160 00000 п. 0000017341 00000 п. 0000017606 00000 п. 0000017798 00000 п. 0000020234 00000 п. 0000020458 00000 п. 0000020704 00000 п. 0000020854 00000 п. 0000020978 00000 н. 0000021103 00000 п. 0000021354 00000 п. 0000021469 00000 п. 0000021498 00000 п. 0000024245 00000 п. 0000028486 00000 п. 0000028901 00000 п. 0000028987 00000 п. 0000029349 00000 п. 0000029793 00000 п. 0000029917 00000 н. 0000030066 00000 п. 0000033183 00000 п. 0000036457 00000 п. 0000036638 00000 п. 0000039691 00000 п. 0000040060 00000 н. 0000042645 00000 п. 0000042996 00000 п. 0000043129 00000 п. 0000045593 00000 п. 0000045920 00000 п. 0000046152 00000 п. 0000046433 00000 п. 0000046684 00000 п. 0000049756 00000 п. 0000052476 00000 п. 0000052552 00000 п. 0000052754 00000 п. 0000052903 00000 п. 0000053082 00000 п. 0000053263 00000 п. 0000053414 00000 п. 0000053513 00000 п. 0000053662 00000 п. 0000053769 00000 п. 0000053895 00000 п. 0000054097 00000 п. 0000054173 00000 п. 0000054249 00000 п. 0000057519 00000 п. 0000057595 00000 п. 0000057671 00000 п. 0000057728 00000 п. 0000057804 00000 п. 0000057955 00000 п. 0000058081 00000 п. 0000058192 00000 п. 0000058284 00000 п. 0000058368 00000 п. 0000058444 00000 п. 0000058566 00000 п. 0000058692 00000 п. 0000058923 00000 п. 0000062262 00000 п. 0000062382 00000 п. 0000067499 00000 н. 0000069930 00000 н. 0000070553 00000 п. 0000070577 00000 п. 0000070656 00000 п. 0000071002 00000 п. 0000071071 00000 п. 0000071190 00000 п. 0000071214 00000 п. 0000071293 00000 п. 0000071639 00000 п. 0000071708 00000 п. 0000071827 00000 п. 0000071851 00000 п. 0000071930 00000 п. 0000072277 00000 п. 0000072346 00000 п. 0000072465 00000 п. 0000072489 00000 п. 0000072568 00000 п. 0000072912 00000 п. 0000072981 00000 п. 0000073100 00000 п. 0000073124 00000 п. 0000073203 00000 п. 0000073549 00000 п. 0000073618 00000 п. 0000073737 00000 п. 0000073761 00000 п. 0000073840 00000 п. 0000073916 00000 п. 0000073992 00000 п. 0000074068 00000 п. 0000074218 00000 п. 0000074369 00000 п. 0000074745 00000 п. 0000074814 00000 п. 0000074933 00000 п. 0000074957 00000 п. 0000075036 00000 п. 0000075386 00000 п. 0000075455 00000 п. 0000075574 00000 п. 0000075598 00000 п. 0000075677 00000 п. 0000076022 00000 п. 0000076091 00000 п. 0000076210 00000 п. 0000076336 00000 п. 0000076498 00000 п. 0000076652 00000 п. 0000076756 00000 п. 0000076876 00000 п. 0000077021 00000 п. 0000078692 00000 п. 0000078808 00000 п. 0000078924 00000 п. 0000112772 00000 н. 0000112813 00000 н. 0000147194 00000 н. 0000147235 00000 н. 0000179396 00000 н. 0000179437 00000 н. 0000213284 00000 н. 0000213325 00000 н. 0000213475 00000 н. 0000213624 00000 н. 0000213702 00000 н. 0000216383 00000 п. 0000216461 00000 н. 0000216652 00000 н. 0000216730 00000 н. 0000217074 00000 н. 0000217152 00000 н. 0000217482 00000 н. 0000217560 00000 н. 0000217887 00000 н. 0000217965 00000 н. 0000217989 00000 н. 0000218068 00000 н. 0000218271 00000 н. 0000218422 00000 н. 0000218769 00000 н. 0000218838 00000 н. 0000218957 00000 н. 0000219160 00000 н. 0000219309 00000 н. 0000219870 00000 н. 0000219948 00000 н. 0000222625 00000 н. 0000222703 00000 н. 0000223260 00000 н. 0000223338 00000 н. 0000224438 00000 п. 0000224516 00000 н. 0000225632 00000 н. 0000225710 00000 н. 0000226039 00000 н. 0000226117 00000 н. 0000226488 00000 н. 0000226566 00000 н. 0000226896 00000 н. 0000226974 00000 н. 0000227302 00000 н. 0000227380 00000 н. 0000227708 00000 н. 0000005124 00000 н. 0000004376 00000 п. трейлер ] / Назад 722180 / XRefStm 5124 >> startxref 0 %% EOF 1183 0 объект > поток h ޴ SKLQ = w (e Uj (i> 1

Понимание пароизоляции | Architect Magazine

В сфере жилищного строительства достаточно противоречивых строительных технологий, неправильного применения продуктов, устаревших кодексов и сказок старых жен, чтобы сбить с толку любого, кто ищет правильный способ строительства.И пароизоляция занимает одно из первых мест в этом списке. Немногие строители действительно понимают, как они работают и зачем их использовать. Путаницу усугубляет тот факт, что решение о том, следует ли вам устанавливать пароизоляцию, зависит от местоположения дома. К сожалению, это недоразумение может привести к катастрофическим сбоям конвертов и проблемам с плесенью.

Определение барьеров для воздуха и пара

Сначала я хочу прояснить распространенную путаницу между «пароизоляцией» и «воздушной преградой». Это недоразумение возникает из-за того, что воздух обычно содержит много влаги в виде пара.Когда насыщенный паром воздух перемещается из одного места в другое, пар перемещается вместе с ним. Хорошо установленный воздушный барьер контролирует как поток воздуха, так и поток влаги. Если вы искали еще одну причину, по которой следует уделять пристальное внимание правильной установке воздушных барьеров, то вот она.

Контроль движения воздуха должен быть вашим главным приоритетом в игре по энергоэффективности, а также обеспечивает отличный контроль влажности. Обращайте пристальное внимание на каждое место, где будет течь воздух, используя заглушки, прокладки и пену.Для получения дополнительной информации о правильном использовании воздушных барьеров посетите веб-сайты Building Science Corp. по адресу www.buildingscience.com, Building America по адресу www.buildingamerica.gov или Ассоциацию воздушных барьеров по адресу www.airbarrier.org.

При правильном определении пароизоляция сама по себе не контролирует движение воздуха; он контролирует движение влаги. Фактически, пароизоляция не является барьером; это замедлитель диффузии пара (VDR). VDR регулирует поток влаги изнутри или снаружи внутрь на молекулярном уровне.Эта функция контроля влажности происходит везде, где в конструкции используется VDR. Следовательно, в отличие от барьера для проникновения воздуха, VDR не обязательно должен быть сплошным, герметичным или без отверстий; Перфорация в VDR просто обеспечивает большую диффузию пара в этой области по сравнению с другими областями, где диффузия пара менее ограничительна.

VDR оцениваются по уровню контроля диффузии пара, который они обеспечивают.

Способность материала задерживать диффузию водяного пара определяется с точки зрения его проницаемости в единицах, известных как «проницаемость».Это мера количества частиц водяного пара, проходящих через квадратный фут материала в час при известной разнице давления пара. Любой материал с рейтингом проницаемости менее 0,10 считается замедлителем образования пара Класса 1.

Проблема с пароизоляцией

Первоначальная причина использования пароизоляции была хорошей: предотвратить намокание стен и потолков. На практике мы теперь понимаем, что когда VDR устанавливаются внутри сборки, они также предотвращают внутреннюю сушку.Это может привести к значительным проблемам с влажностью и появлением плесени; Проблемы возникают, когда стены намокают во время строительства или чаще всего в течение всей жизни дома. Эти циклы увлажнения могут быть вызваны потоком воздуха, утечками из окон, дисбалансом давления и множеством проблем, связанных с образом жизни. Места ниже уровня особенно уязвимы. Растущая сложность стеновых систем также усугубляет проблему.

Еще есть климатическая переменная. Большая часть заблуждений относительно правильного использования VDR является результатом исследовательских отчетов и анекдотической информации.Почти все эти исследования проводились в холодном климате и были сосредоточены на потоке пара изнутри наружу в зимние месяцы; не учитывались ни движение пара в других климатических условиях, ни то, как поток влаги происходит снаружи внутрь при использовании кондиционирования воздуха во влажные летние месяцы. Когда влага течет из более влажной внешней среды в стенную систему в климатических условиях с кондиционированным воздухом, на охлаждаемом внутреннем VDR может образоваться конденсат. Вы можете видеть, что при использовании полиамида с низкой проницаемостью возможна конденсация на этой поверхности.

Выбор оболочки может еще больше усложнить поток пара изнутри во внешнюю. Когда некоторые облицовочные материалы, такие как кирпич и традиционная штукатурка, намокают, они могут удерживать значительное количество воды и требуют более длительного времени сушки. В жаркую и влажную погоду влага втягивается внутрь, поскольку солнце нагревает эти поверхности, увеличивая давление пара на сборку. Это также может добавить нежелательной влаги. Лучшая стратегия для этого - вентиляция облицовки кладки и замена поли VDR продуктом с более высокой химической проницаемостью, например краской, которая позволит системе стен работать в течение сезона.

Паропроницаемая изоляция | Понимание диффузии пара в стеновых конструкциях по направляющим

Сценарий разделенной изолированной стены показан на рисунке ниже в зимних условиях в холодном климате.

Схематическое вертикальное сечение
раздельной изолированной стены, расположенной в холодном климате,
, показывающее отвод пара наружу через стену
с замедлителем парообразования класса III внутри.

Паропроницаемая изоляция из минеральной ваты размещена снаружи обшивки.Это приводит к утеплению пространства стойки и внешней обшивки - чем больше наружная изоляция, тем теплее полость и обшивка. Не использовался ни внутренний, ни внешний пароизоляционный материал, хотя может потребоваться пароизоляция класса II или III для предотвращения конденсации или возникновения высоких уровней относительной влажности, в зависимости от толщины внешней изоляции и градиента давления пара (ожидаемые внутренние и внешние условия ). Для умеренно холодного климата и большинства внутренних помещений в коммерческих зданиях достаточно установить несколько дюймов минеральной ваты снаружи изолированной стены с 6-дюймовыми стойками, чтобы обеспечить хорошие характеристики при использовании во внутренней части пароизолятора класса III (латексная краска). гипсокартона.Под хорошими характеристиками обычно понимается поддержание относительной влажности оболочки ниже 80%. Для зданий с высоким уровнем внутренней влажности, таких как бассейны или музеи, пароизоляция класса I или II, скорее всего, все равно потребуется.

Разница давления пара от внутреннего к внешнему в этом сценарии такая же, как и в предыдущих случаях, и не зависит от внешней изоляции; однако температура внутри полости стойки выше, и, следовательно, относительная влажность оболочки не увеличивается так сильно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
