Отмостка или цоколь что сначала: Что сделать сначала — отмостку или облицовку цоколя – Что сначала, отмостка или отделка цоколя? — Наружная отделка — Блог

Содержание

Что сделать сначала — отмостку или облицовку цоколя

Во время строительного процесса у множества людей возникают вопросы относительно работы. Одной из проблем является что сделать сначала: отмостку или облицовку цоколя?

Все зависит от используемых материалов и способов, которые вы применяете в ходе строительства. Также, чтобы понять к чему приступить раньше, необходимо разобраться с каждый видом отделочных этапов.

Особенности процессов

Облицовка цоколя позволяет защитить основание от различных воздействий и климатических изменений. Таким понятием называют одну из частей фундамента, которая располагается выше уровня земли.

Что же касается отмостки, то это область грунта, которая поддается обработке. Полоса располагается вокруг постройки, для покрытия используются гидроизоляционные материалы.

Основной функцией отмостки является отвод воды, которая может оказать губительное действие на фундамент. Эту часть обязательно примыкают к цоколю.

В основном, возвышение над фундаментом состоит примерно 20-25 см, но здесь необходимо учитывать тип рельефа, на котором построено здание.

Специалисты рекомендуют обращаться к высоте в 50 см, что является минимальным стандартом.

К основным характеристикам цоколя можно отнести:

  • для изготовления возвышения используются те же материалы, что и для фундамента;
  • поверхность может обладать декоративными качествами;
  • принципы устройства цокольной части не отличаются от правил возведения основания.

Возвышение всегда утепляют с помощью пенополистирола и битумной мастики. Такие материалы помогают обеспечить дополнительную теплоизоляцию.

Что же касается отмостки, то стандартная ширина этой части составляет от 50 см до 100 см. Уклон может быть различным, все зависит от типа назначения и материала, который используется в процессе монтажа.

Для создания отмостки необходимо обеспечить два основных слоя: подстилающий и дополнительное покрытие. Первый выступает в качестве гидроизоляции.

Что сначала

Чаще всего на начальных этапах делается отмостка, после чего приступают к отделке цоколя. Но иногда такой порядок нарушается в результате изменения в процессе строительства, и по причине используемых материалов.

При обустройстве цоколя необходимо учитывать следующие особенности:

  • отделка выполняется при оформлении фасадной части здания;
  • вначале проводится оштукатуривание, после чего производят окраску;
  • отделка цоколя нуждается в постоянном обновлении.

Что же касается отмостки, то монтаж этой части не займет много времени. Основными материалами для выполнения работы выступают асфальт или бетон.

Такие варианты позволяют не только сэкономить денежные средства, но и значительно ускорить ремонтный процесс.

Технология устройства отмостки — в этом видео:

Твитнуть

Что сначала, отмостка или отделка цоколя? - Наружная отделка - Блог

Ответ на вопрос: «Что нужно делать сначала: выполнять отмостку или отделывать цоколь?» зависит от методов облицовки и материала, из которого были изготовлены конструкции.

В некоторых ситуациях стандартный порядок приходится корректировать.


Для чего нужны отмостка и цоколь?

Рабочие функции элементов – защита от воздействия влаги, необходимая для сохранения несущей возможности фундамента и нижних ярусов дома.

Цоколь не дает отсыреть стенам и балкам подвального яруса. Отмостка «работает» на отведение поверхностных вод, препятствует чрезмерному контакту между влагой и низом фундамента.

Элементы конструкции обустроены в разных плоскостях. Место их стыкования находится под определенным углом, который особенно уязвим к влаге. В связи с этим, облицовка цоколя должна быть максимально герметичной: только так вода будет «скатываться» со стены и уходить от здания по бетонному уклону.



Очередность работ

Отмостка – это конструкционная составляющая здания с высокой ответственностью. С течением времени, под воздействием воды грунт возле дома может сменить свои технические характеристики, потерять структурные соединения. Подобные изменения грозят обрушением постройки. Именно поэтому, изготовление отмостки – завершающий этап строительных работ. Правильно выполненный элемент должен быть расположен максимально плотно к фундаменту. Только после его обустройства можно начинать отделку всего фасада, а значит, и цоколя.

Для облицовки верхней части фундамента могут быть использованы различные материалы: штукатурка, краска, цокольный сайдинг, плитка, искусственный гранит. Последние варианты более устойчивы к атмосферным воздействиям и не требуют регулярного обновления.

Наиболее распространенными материалами для отмостки являются бетон либо асфальт. Верх стяжки может быть закрыт природным камнем, плиткой. Смесь асфальта более дешева, но и срок ее службы значительно ниже.


Бетонный раствор заливают широкой, метровой лентой вокруг всего здания, предварительно обустроив песчаную подушку. Для обеспечения дополнительной прочности в ленту вставляют армированную сетку. Через каждые 10-15 метров должен быть обустроен компенсационный шов из битумной мастики, рубероида или других подходящих материалов.



Заключение

Технологические требования к изготовлению отмостки разработаны для исключения образования трещин в процессе эксплуатации и максимальной защиты фундамента от поверхностных вод. При выявлении даже минимальных трещин на бетоне или в точке соединения отмостки и цоколя, требуется незамедлительно замазать их битумной мастикой. Если же говорить о приоритете изготовления отмостки или отделки цоколя, то чаще всего главенствующую роль играет первый элемент!


Что сначала: отмостка или отделка цоколя

Вопрос очередности выполнения работ зависит от материала изготовления конструкций и способов отделки поверхности. Бывают случаи, когда традиционный порядок претерпевает изменения. Рабочими функциями цоколя и отмостки является защита конструкций от влаги, что гарантирует сохранение несущей способности элементов здания. Сразу отметим сайт, на котором представлена информация про дома из СИП панелей, http://ecopan71.ru/.

Цоколь препятствуют увлажнению стен и перекрытия подвального этажа. Отмостка является частью системы отведения дождевых и талых вод, оберегает основание фундаментов от чрезмерного водного насыщения, её выполняют с уклоном от здания.

Конструктивные элементы расположены в различных плоскостях. Угол стыковки особенно уязвим к воде. Для обеспечения герметичности облицовку цоколя проводят таким образом, чтобы обеспечить максимальное отведение водных стоков от стены. При попадании на бетонный уклон потоки быстро уходят по крутому скату.

Порядок выполнения работ

При эксплуатации сооружений техники-смотрители контролируют целостность отмостки. Интерес вызван высокой ответственностью этого элемента здания. Большинство грунтов под влиянием воды меняют свои технические характеристики, теряют структурные связи, что может привести к обрушению дома. Поэтому завершает строительство отмостка. Затем приступают к отделке фасада.

Цоколь, являясь подножием здания, относится к фасадной части, его отделку обычно производят при оформлении наружных стен дома. Поверхность цоколя подлежит заштукатуриванию, с последующей окраской. Этот вид отделки стен требует ежегодного обновления. Сезонное воздействие снега, низких температур безжалостно к поверхности. Длительное время сохраняет привлекательный внешний вид облицовка цокольным сайдингом, керамическим гранитом, плиткой.

Материалом отмостки может служить асфальт или бетон. Поверх бетонной стяжки нередко укладывают плитку, природный камень. Асфальтовое покрытие дешево, простое в исполнении, но имеет незначительный срок службы. Бетонную поверхность заливают, шириной не менее метра, по всему периметру здания. Основанием служит утрамбованный щебнем грунт на песчаной подушке. Дополнительную прочность ленте обеспечивает армирование сеткой, с ячейкой около 100 мм.

Длина более 50 метров прерывается деформационным швом. Плиту прорезается на треть, шов заполняют битумной мастикой. После твердения железобетонная отмостка устойчиво держит леса необходимые для окраски фасада.

Вывод

Методы бетонирование отмостки направлены на то, чтобы исключить вероятность трещинообразования в процессе эксплуатации и максимально защитить фундамент от кровельных стоков. При появлении незначительных трещин в узле сопряжения цоколя и отмостки или на поверхности бетона применяют битумную мастику. Приоритет выполнения работ при устройстве отмостки или облицовке цоколя напрямую зависит от обеспечения герметичности угла между плоскостями. В большинстве своём отмостка занимает главенствующую роль.

Устройство цоколя и отмостки дома

Типы цоколя

Стена, ограждающая снаружи подпольное пространство дома, называется цоколем. При ленточных фундаментах цоколем обычно является его верхняя часть, выступающая над поверхностью земли, при столбчатом — стены, устраиваемые между столбами (забирка) или над столбами (ростверк). По отношению к наружной стене цоколь может быть выступающим, западающим или находиться с ней в одной плоскости.
Самый надежный — западающий цоколь.

  1. Отмостка;
  2. Монолитный бетон;
  3. Гидроизоляция;
  4. Кирпич;
  5. Железобетонный пояс;
  6. Штукатурка.

Его форма позволяет хорошо укрыть от механических и атмосферных воздействий гидроизоляционный слой, устраиваемый для защиты стен от проникания снизу почвенной влаги, обеспечивает беспрепятственный сток воды со стен во время косых дождей. По сравнению с выступающим цоколем он экономичнее (меньше толщина, не требуется устройства слива) и, будучи сдвинут ближе к осевой линии наружных стен, имеет более четкую конструктивную схему передачи вышерасположекных нагрузок на фундамент. Эстетические качества западающего цоколя также более современны.

Устройство выступающего цоколя оправдано в какой-то мере лишь в домах с тонкими наружными стенами (каркасными, рублеными), а также при наличии теплого подполья и по своей ширине превосходит толщину наружных стен.

  1. Монолитный бетон;
  2. Слив из оцинкованной кровельной стали;
  3. Гидроизоляция;
  4. Каркасная стена;
  5. Бревенчатая стена.

Однако и в этом случае можно найти решение, позволяющее убрать его выступающую часть, сохранив при этом теплое подполье.
Иногда цоколь делают в одной плоскости со стеной, такое решение также нельзя признать целесообразным, даже если материал цоколя и стены однороден по своей структуре. Гидроизоляционный слой в этом случае остается открытым и нечетко оформленным, а его местоположение выглядит случайным.

Цоколь дома подвергается значительным атмосферным и механическим воздействиям, поэтому при его устройстве следует применять надежные и долговечные материалы, не нуждающиеся в дополнительной отделке; естественный камень, бетон, хорошо обожженный кирпич. Штукатурка цоколя или его последующая облицовка керамическими плитками выглядит эффектно лишь в первые годы после отделки; в дальнейшем в процессе эксплуатации такая отделка, как правило, требует периодического восстановления и ремонта.

Наиболее практичный и долговечный цоколь из монолитного бетона. Такой цоколь лучше возводить сразу по всему периметру, без вертикальных и горизонтальных швов. Его прочность значительно повысится, если внутри разместить арматурный каркас, собранный из проволоки, старых труб н уголков. Если цоколь имеет значительную толщину, то в качестве внутренней опалубки можно использовать кирпичную стенку. Наружной поверхности бетонного цоколя можно придать различную фактуру, закладывая соответствующую матрицу в опалубку: резиновые коврики, волнистый стеклопластик и т. д. Бетонную поверхность после распалубки следует очистить от подтеков и наплывов, заделать в ней пустоты и щели, покрыть цементным молоком или жидким цементным раствором. Можно и покрасить эту поверхность, но любая краска недолго держится на цоколе.

На ленточных фундаментах иногда устраивают цоколь из заранее изготовленных бетонных блоков. Размеры их могут быть любыми, однако лучше, если по высоте они будут не меньше высоты цоколя. Нежелательны горизонтальные швы. Габариты цокольных блоков в основном зависят от способа их монтажа. При ручной укладке масса блоков не должна превышать 80—100 кг. Если при монтаже блоков используют обычные рычаги из бревен или металлических труб (высота подъема небольшая), то при наличии монтажных петель массу блоков можно увеличить до 300—500кг.

Наружные поверхности цокольных бетонных блоков могут иметь разнообразную фактуру: гладкую и рельефную, облицованную камнем, керамическими плитками, щебнем. Облицовочный слой, полученный в процессе изготовления блока, более прочный и надежный по сравнению с последующей отделкой и облицовкой заранее изготовленного бетонного блока.

При строительстве дома на столбчатых фундаментах устройство цоколя становится более трудоемким и ответственным. На пучиннстых грунтах его целесообразно решать в виде перемычки между столбами, армированной внизу металлическими стержнями диаметром 8—12мм. Такой цоколь (и в сборном, и в монолитном варианте) не должен непосредственно опираться на пучинистый грунт. Между цоколем и грунтом (в промежутках между опорами) следует оставлять свободное пространство высотой 10—15 см, закрываемое с боков антисептированными досками или плоскими асбестоцементными листами. При неправильном решении цокольного узла может деформироваться не только цоколь, но и все вышерасположенные конструкции. Именно по этой причине не рекомендуется устраивать цоколи или забирки между столбчатыми опорами легких сооружений (сараи, крыльца, террасы, веранды). Такое решение, кроме того, экономично и вполне оправдано по эксплуатационным соображениям: интенсивное проветривание открытого подполья снижает влажность подпольного воздуха и гарантирует долговечную работу деревянных конструкций. Для защиты подполья от дождя и снега по его периметру можно сделать цоколь-экран из плоских асбестоцементных листов или тонких железобетонных плит. Такой цоколь-экран, имея небольшое поперечное сечение (толщину), оказывает незначительное сопротивление грунту в момент его пучения и не требует устройства специальных воздушных полостей, необходимых при сооружении массивных цоколей.

На сухих непучиннстых (неподвижных) грунтах заполнение пространства между столбчатыми опорами (забирку) можно выполнить по железобетонной перемычке из любых материалов: камня, бетона, кирпича, дерева. При этом следует стремиться к тому, чтобы наружная поверхность цоколя по всему периметру стен была однородной и по форме, и по фактуре. Цоколь, на котором фундаментные столбы выступают в виде пилястр, эстетически смотрится архаично.

При выборе материала для устройства цоколя следует учитывать будущее его сочетание с материалом наружных стен дома. Например, если стены кирпичные, то цоколь не следует делать из кирпича: гладкая поверхность бетонного цоколя лучше сочетается с мелкой фактурой кирпичной кладки стены и, наоборот, цоколь из кирпича или камня хорошо смотрится на фоне относительно гладкой поверхности стены.

Устройство отмостки

Для защиты фундаментов от дождевых и паводковых вод по периметру дома устраивают отмостку
При хорошем качестве она не только служит надежной защитой от проникания поверхностных вод к основанию фундаментов, но является декоративным элементом внешнего благоустройства, выполняя роль своеобразного тротуара вокруг дома. Верхнее покрытие отмостки выполняют из щебня, гравия, булыжного камня, кирпича, асфальта, бетона, бетонных плиток.

  1. Материковый грунт;
  2. Глина;
  3. Песок;
  4. Бетон;
  5. Лоток для отвода воды;
  6. Щебенка;
  7. Булыжник;

Материал для основания подбирают в зависимости от верхнего покрытия, однако во всех случаях конструктивное решение отмостки должно обеспечивать ее водонепроницаемость.

Ширина отмостки зависит от типа грунтов и выноса карнизных свесов крыши. На обычных грунтах она должна быть на 15—20см шире карниза (но не менее 60см), на просадочных на 20—30см за границей откосов траншей или котлованов, отрываемых под фундаменты (но не менее 90см).

Поперечный уклон от стен дома для щебеночных булыжных и кирпичных отмосток принимают в пределах 5—10 % (т. е. 5—10м на 1 м ширины), а для асфальтовых и бетонных — 3—5%. На сухих непросадочных грунтах при возведении стен на столбчатых фундаментах отмостку можно не делать, однако в местах стока воды с крыши для предотвращения размыва грунта следует устроить местные водозащитные покрытия.

Отмостка и цоколь вокруг дома

отмостка и цоколь вокруг домаОтдельные конструктивные элементы здания имеют декоративное и функциональное значение. Важнейшие из них — отмостка и цоколь вокруг дома. Защитное водонепроницаемое покрытие по периметру строения существенно влияет на сохранение прочностных качеств фундамента.  С помощью современных материалов создается единый стиль экстерьера дома, подчеркивается завершенность отделочных работ.

Предназначение конструкции

защита здания от холодаВозведение коттеджей с цоколем означает увеличение полезной площади вследствие углубления дома. Верхняя часть фундамента служит основанием для перераспределения веса возводимых стен. Выступающий цоколь для эффективной защиты строения должен быть высотой примерно 40-50 см. На практике надземный фундамент возводят в диапазоне от 20 см до 2 м от земли, исходя из эстетических, экономических, функциональных соображений.

Цокольный этаж находится в контакте с грунтом, поэтому требуются отделочные материалы повышенной прочности, износостойкости. Предназначение цоколя многофункционально, его эксплуатация предусматривает защиту от повышенной влажности, воздействия холода.

Отмостка или защитная полоса вокруг здания по периметру, возводится шириной не менее 60 см с небольшим уклоном до 10° для отвода дождевых, талых вод, падающих с крыши. На просадочных грунтах ширину полосы увеличивают до 1 м.

Благодаря покрытию у стен здания улучшается теплоизоляционный показатель цокольного помещения, не допускается попадание осадков в грунт.

Отмостка становится частью архитектурного и ландшафтного облика. Современные покрытия позволяют использовать ее в качестве пешеходной дорожки, что положительно влияет на общее благоустройство придомовой территории. С учетом знания определенных правил каждый домовладелец сможет правильно сделать утепленную отмостку вокруг дома. Отдельных стандартов СНиП на возведение защитной полосы нет, кроме требований на водозащитные мероприятия против замачивания, размывания грунта у основания дома.

Отмостка и цоколь вокруг дома своими руками

Монтаж отмостки и облицовка цоколя – взаимосвязанные работы, последовательность которых нужно соблюдать для достижения максимального качества отделки дома.

Порядок работ

начинаются работы по устройству отмосткиПосле окончания наружной отделки стен приступают к изготовлению отмостки. Облицовка цоколя в завершение работ перекроет линию стыка посредством небольшого нависания над дорожкой.

Последовательность иногда нарушается в связи с особенностями строительных процессов, материалов. Главное – сохранение функций отмостки, предназначенной защищать грунт, фундамент от неблагоприятных факторов:

  • промокания почвы у основания дома;
  • воздействия пучения;
  • влияния низких температур;
  • потерь тепла в цокольном этаже.

Облицовка цоколя

облицовка цоколя

Относительно стен различают виды цоколей:

  • одноуровневый – в одной плоскости со стенами;
  • выступающий – цоколь шире стен, образует выступ;
  • западающий – цоколь уже стены, образует подобие ниши.

Отделка закрывает цоколь от неблагоприятных климатических изменений. Дополнительной защиты от скопления влаги в виде отливов требует выступающий цоколь.

В работе учитывают следующие факторы:

  • материалы наземной части фундамента те же, что и нижней;
  • цоколь по устройству не отличается от возведения основания;
  • наземная часть обладает декоративными свойствами.

использование искусственного камня

Вариантов облицовки существует множество:

Подготовка стен проводится двумя способами:

  1. Штукатурка по металлической сетке, закрепленной метизами. При необходимости утепления используют стеклотканевую сетку, после чего на эластичный клей крепят отделочный камень;
  2. Обрешетка под сайдинг, плитку. Подходит как металлическая, так и деревянная система, обработанная антисептиком. Направляющие ориентируют на отделочный материал – под горизонтальные панели размещают вертикально, под вертикальные – горизонтально.

Дополнительную теплоизоляцию цокольного этажа выполняют с помощью битумной мастики, пенополистирола. Слой утеплителя никак не связан с выбором отделочного материала, сказывается только на процессе подготовки поверхности цоколя.

Отделка прослужит долго, если подготовка основания проведена с соблюдением технологии, а финишное покрытие выбрано с учетом климатической зоны.

Разновидности отмостки

бетонирование отмосткиВ современном строительстве отмостка и цоколь вокруг дома изготавливаются из новых материалов, практичных по свойствам. Совсем недавно отмостка была простой бетонированной дорожкой. Появление геотекстиля, непроницаемых мембран добавило новую технологию устройства.порядок укладки

Сегодня различают виды отмостки:

  • монолитную – покрытую финишным слоем для скатывания воды в землю или в дренаж;
  • мягкую – с герметичным основанием, сквозь которое вода стекает в дренаж, мягкий слой сверху – проницаемый.

Устройство мягкой отмостки вокруг дома включает засыпку различными наполнителями: мелким гравием, кварцевым песком. Иногда дорожку засеивают травой.

Относительно новым элементом современных отмосток является прокладка слоя утепления. В большинстве случаев применяют экструзионный пенополистирол, устойчивый к влажной среде, физическим нагрузкам, деструкции. Материал практически вне конкуренции в работе со всеми разновидностями фундаментов. Устройство утепленной отмостки вокруг дома защищает фундамент от промерзания, снижает потери тепла через многослойные конструкции.

Выбор любого типа опоясывающей дорожки, с наполнителем или без него, связан с соблюдением важного принципа в сооружении конструкции – не делать жесткую сцепку цоколя и отмостки.

Конструкция защитного покрытия

варианты отмостки

Качественная отмостка состоит из следующих слоев:

  • подстилающий – из гравия, смеси щебня и песка;
  • утепляющий – из пенополистирола;
  • водонепроницаемый, часто финишный.

Дополнительным слоем для гидроизоляции от грунтовых вод используют геотекстиль, предотвращающий возможное прорастание сорняков.

Монолитный верхний слой монтируют из разных материалов:

  • глины – экономный вариант, характерный для сельской местности;
  • бетона – долговечность покрытия допускает последующую отделку тротуарной плиткой;
  • брусчатки – дорогостоящий вариант, сложный в укладке, так как важна герметизация швов;
  • природного камня – высокая стоимость ограничивает применение;
  • асфальта – самодельный низкого качества, у заводского высокая стоимость.

Работы начинают с разметки территории по периметру дома. Затем снимают грунт глубиной 25-30 см, утрамбовывают дно. Внизу расстилают геотекстильное полотно или укладывают глину, сверху засыпают покрытие песком.

Съемная опалубка устанавливается на -6 см выше уровня прилегающей территории. Засыпается смесью гравия, щебня, посыпается песком.

Вдоль стен проклеивается рубероид или пористый жгут, а поперек отмостки закрепляются доски с целью компенсации теплового расширения бетона.

Усиления надежности бетонного слоя добиваются армированием сетки из металлического профиля. Залитый бетон уплотняют вибратором или штыкованием для удаления воздуха. Выравнивание поверхности проводят мастерком, штукатурным шпателем. Важно проверять необходимый уклон с помощью строительного уровня. Время схватывания бетона 72-96 часов.

Утепленная система

Отмостку с утеплением делают на основе тех же принципов укладки, но слоев «пирога» будет больше. Процесс включает необходимые виды работы:

  1. Отмостка и цоколь вокруг дома защищаются гидроизоляционным материалом, уложенным на слой глины. Материал (рубероид, гидроизол) заводят частично на боковые стены.
  2. Вертикальная сторона цоколя и горизонтальная поверхность отмостки накрываются листами утеплителя, соединенными между собой.

Швы вертикальных и горизонтальных рядов не должны совпадать. Утепленная отмостка вокруг дома своими руками в дальнейшем не отличается от изложенного порядка сооружения.

Мягкая система

мягкая отмосткаВ мягких покрытиях очень важен уклон гидроизоляционного слоя, так как вода удаляется на его уровне, а не поверхностного слоя. Обустройство поверхности в эконом-варианте дачных домиков допускает применение глины, цветного гравия. Важно не забывать, что декоративная функция защитной полосы играет второстепенную роль.

Мягкая отмостка вокруг дома своими руками возводится с применением профилированной мембраны, нового вида гидроизоляционного материала. Полотно закладывают на дно углубления, поверх наносят геотекстильный слой, дренаж из щебня с песком.

покрытие мягкой отмосткиКрасивым вариантом является мягкая отмостка с верхним грунтом и газонной травой. Но по мягкому покрытию не следует ходить для сохранения герметичности материалов. Исключением является организация «тропинки».

В результате важно понимание того, как сделать теплую отмостку с декоративным эффектом и провести гидроизоляцию фундамента, не отказываясь ни от одной из задач.

Утепление фундамента, цоколя и отмостки — видео

Цокольная отмостка, назначение, правила создания и ремонта

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

ЦОКОЛЬ И ОТМОСТКА

технология ТИСЭ

Нижняя часть стены, ограждающая подпольное простран­ство дома, называется цоколем. При ленточном фундаменте цоколем является верхняя его часть, выступающая над по­верхностью земли. При столбчато - ленточном фундаменте цоколем становится сама лента - ростверк.

По отношению к наружной стене цоколь может быть как западающим, так и выступающим.

Самый распространенный и надежный вариант - западаю­щий. Он позволяет достаточно надежно защитить гидроизоля­цию от атмосферных воздействий.

Для традиционной стеновой кладки из кирпичей или гото­вых стеновых блоков эти два варианта показаны (рис. 5.28).

Доколь дома испытывает серьезные атмосферные и меха­нические воздействия. Повышенная влажность и морозы усу­губляет положение. Штукатурка цоколя, её покраска или от­делка плитками требуют периодического восстановления.

При возведении стен по технологии ТИСЭ цоколь выгля-

ЦОКОЛЬ И ОТМОСТКА

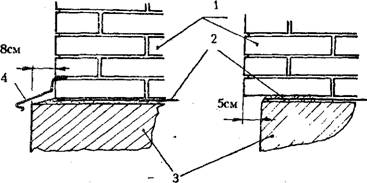

Рис. 5.28. Разновидности цоколя для традиционной стеновой кладки: а - выступающий цоколь; б - западающий цоколь; 1 - кладка; 2 - гидроизоляция; 3 - цоколь; 4 - слив

Дит несколько иначе (рис. 5.29).

Выступающий цоколь выполняется, если при возведении стен по технологии ТИСЭ для неё не предполагается объем­ная внешняя отделка. Сливной профиль закрепляется цемент - нопесчаным раствором, в который добавляется клей ПВА (0,5 кг на 10 литров воды).

Западающий цоколь используется при расположении сна­ружи утеплителя и внешней отделки стены, возведенной по технологии ТИСЭ.

При строительстве на пучинистых грунтах, лента-ростверк фундамента снаружи закрывается панелями ЦСП (цементно - стружечная плита) или асбоцементными листами. Снаружи они покрываются краской.

При внешней теплоизоляции стен (рис.5.29, б) между рос­тверком и защитными панелями может быть проложен слой теплоизоляции толщиной 0,8 -1,5 см (пенополиэтилен, пено­полиуретан и т. п.).

ЦОКОЛЬ И ОТМОСТКА

А - выступающий цоколь; б - западающий цоколь;

1 - кладка; 2 - гидроизоляция; 3 - цоколь; 4 - слив; 5 - раствор

При морозном пучении эти панели вместе с грунтом под­нимаются, для чего между стеной и внешней её отделкой необ-

ЦОКОЛЬ И ОТМОСТКА

Рис. 5.30. Западающий цоколь при отделке стен кирпичной кладкой: 1 - стена; 2 - гидроизоляция; 3 - цоколь; 4 - кирпичная кладка

Ходимо создать полость высотой "L". Этот размер должен быть не меньше величины морозного пучения. Такое конструктив­ное решение применяется также при отделке стен "сайдин - гом", деревянной вагонкой и т. п.

Если в ленте - ростверке выполнено вентиляционное окно

- продух, то и в защитной панели необходимо выполнить вы­рез, ориентируясь на летнее взаимное расположение окон. Зи­мой, когда надобность в вентиляционных окнах отпадает, их относительное смещение от пучинистых явлений не сущест­венно.

При отделке стен ТИСЭ кладкой в полкирпича выполняет­ся западающий цоколь. Но западание не должно превышать 3

- 4 см, т. к. в этом случае останется слишком малая площадь опоры кирпичей на ленту фундамента (рис. 5.30).

Ширина ленты фундамента определяется не только толщи­ной стены и внешней отделки, но и выбранным зазором "А" между ними, предназначенным для размещения теплоизоля­ции.

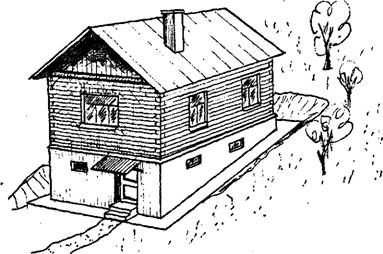

В практике индивидуального строительства деревянные до­ма ставят на цоколь мелкозаглубленного или незаглубленного фундамента, возведенный с опалубкой ТИСЭ (рис. 5.31).'

ЦОКОЛЬ И ОТМОСТКА

Рис. 5.31. Цоколь, возведенный с ТИСЭ под деревянным домом

Высокая морозостойкость стеновых блоков, отформован­ных с оборудование ТИСЭ, позволяет эффективно использо­вать их при возведении цокольной части здания.

Подобный цоколь может стать и частью стены дома, возве-' денного на склоне (рис. 5.32).

ЦОКОЛЬ И ОТМОСТКА

Рис. 5.32. Цоколь - стена дома на склоне

Разобравшись с верхней частью ростверка, можно перейти к нижней её части - к формированию отмостки.

Основная задача отмостки - защитить фундамент, подпол или подвал от поверхностных вод и отвести от стен и от фун­дамента воду, стекающую с крыши. Отмостка также является декоративным элементом, придающим дому архитектурную завершенность, одновременно выполняя роль тротуара вокруг него. Ширина отмостки должна выступать за кромку крыши на 0,2 - 0,3 м. Но в любом случае ширину отмостки не делают меньше 0,7 м. Отмостке придают уклон от дома - 5 - 10%

ЦОКОЛЬ И ОТМОСТКА

А - с ленточным фундаментом; б - со столбчато - ленточным фундаментом и с защитной панелью; в - со столбчато - ленточным фундаментом и без защитной панели; 1 - фундамент; 2 - глина; 3 - покрытие; 4 - защитная панель; 5 - лист железа

Для устройства отмостки сначала вокруг дома, на её шири­ну, снимают слой дерна толщиной 10 - 15 см.

Если под ростверком столбчато - ленточного фундамента требуется зазор, то со стороны отмостки он загораживается либо защитной панелью (см. рис. 5.29, б и рис. 5.33, б), либо полосой листового оцинкованного железа (рис. 5.33, в).

Далее заглубление под отмостку заполняют жирной гли­ной, тщательно её уплотняют, придавая требуемый уклон. За­тем засыпают сверху слоем песка с гравием или щебнем, трам­буют и заливают цементным раствором с его последующим за­глаживанием и железнением.

Для повышения прочности, морозостойкости и износо­стойкости в раствор можно добавить хлей ПВА (0,5 кг на 10 литров воды). Неплохо также применить арматурную сетку. Армирование цементнопесчаного слоя можно заменить попе­речными стыкам, расположенными с шагом 1 - 1,5 м (в рас­твор закладываются узкие тонкие рейки с битумной или дег­тевой пропиткой). Тем самым в отмостку вводятся деформа­ционные стыки, предотвращающие появление трещин в слу­чайных местах отмостки.

Вместо цементного раствора верхнее покрытие можно вы­полнить из асфальта, тротуарных плиток, щебня, гравия, кир­пичного боя затрамбованных в глину.

Расположение слоя гидроизоляции цоколя необходимо планировать с тем расчетом, чтобы во избежание его увлажне­ния брызгами дождя, он должен находиться выше отмостки более чем на 0,2 м. >

Если в конструкции крыши не предусмотрено выполнение водоотводящей системы (желоба, вертикальные водосточные трубы...), то по периметру отмостки, под свесами крыши, со­здают углубления - желоба, тщательно выверенные на пред­мет создания ук­лона в сторону водоотвода ил-и дренажа ливне­вых осадков

ЦОКОЛЬ И ОТМОСТКА

Рис. 5.34. Желоб в отмостке

(рис. 5.34). —

ЛВС180 предназначен для уплотнения проб бетонных и растворных смесей для последующей поверки в лабораториях ,рассева и калибровки сыпучих после дробилок, определение фракционного состава проб.
При работе с формами позволяет изготавливать шлакоблок (190*190*390)в формах ТИСЭ и отделочную, тротуарную плитку, композитную плиту- подложка пенопласт ПСВ+ бетонная отделка для сухого монтажа.

После заполнения бетоном всех скважин, приступают к ор­ганизации горизонтальной перевязки столбов - формованию ленты фундамента (может называться ростверком или ранд - балкой) (рис. 5.20). Напомним, что особенностью столбчато-ленточного фун­дамента, установленного …

Сейсмопояс - железобетонный пояс, включающий от 4 до 6 прутков арматуры диаметром 10 - 15 мм и охватывающий весь периметр дома. Сейсмопоясом он назван потому, что в большей степени обеспечивает …

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
