Осушитель воздуха для бассейна как подобрать – Осушители для бассейнов: как выбрать и рассчитать оптимальный осушитель воздуха

Содержание

Выбор осушителя для бассейна

В наше время бассейн в частном доме перестал быть чем-то экстраординарным.
Все чаще на стадии проектирования заказчики закладывают отдельное помещение под бассейн, где можно приятно провести время. Однако для комфортного отдыха необходимо заранее задуматься о контроле микроклимата в помещении

При проектировании вентиляции бассейна, в основном, уделяют внимание поддержанию температуры и относительной влажности воздуха.

Повышенная влажность создает эффект «тяжелого воздуха». Дискомфорт также может быть вызван неправильным температурным режимом, наличием сквозняков или наоборот, отсутствием необходимого притока свежего воздуха.
Неверно подобранное оборудование, помимо влияния на самочувствие человека, может оказать неблагоприятное воздействие и на конструкцию здания — отсутствие вентиляции может привести к разрушению отделки, намоканию стен. Длительная повышенная влажность чревата образованием конденсата на окнах, потолке и появлением плесени.

Оптимальным решением является сочетание

приточно-вытяжной вентиляции и осушителя. В данной статье мы подробнее рассмотрим осушители.

Как работают осушители

Осушители для бассейнов представляют собой фреоновые установки. Предназначены для поддержания уровня влажности путем осушения воздуха в помещении. Контроль уровня осуществляется при помощи встроенного датчика влажности, по показаниям которого контроллер включает и выключает компрессор.

Влажный воздух через решетку на панели поступает на испаритель, где фреон забирает теплоту и уменьшает содержание влаги в воздухе. Конденсат, выделившийся при отдаче тепла, с помощью дренажной трубки выводится из оборудования. Охлажденный воздух, проходя через конденсатор того же холодильного контура, нагревается, его относительная влажность становится низкой, и затем воздух возвращается в посещение. При этом создается дополнительный нагрев за счет рассеивания электрической мощности, поступающей в компрессор.

Как выбрать осушитель для бассейна

Для правильного подбора осушителей необходимо учитывать такие факторы, как:
наличие вентиляции, расход приточного воздуха, кратность воздухообмена, объем помещения, площадь зеркала бассейна, фактические и требуемые параметры воздуха в помещении, интенсивность испарения, температура и относительная влажность воздуха, температура воды.

Очень часто бывает, что заказчик не знает всех условий, поэтому мы предлагаем вам упрощенный вариант подбора осушителей FRAL.

При наиболее типичных условиях — относительной влажности 80%, температуре воздуха 30°C и температуре воды в бассейне 28°C и отсутствии либо небольшом количестве людей в бассейне выделяется 0,12 кг/ч влаги на квадратный метр поверхности.

Если у бассейна нет защитного экрана, перекрывающего зеркало воды в неиспользуемое время, то осушение требуется круглосуточное, поэтому при определении производительности осушителя необходимо площадь бассейна умножить на 0,12 кг/ч и на 24 часа в сутки.

Например:
При при площади поверхности воды 40 кв.м.: 40 x 0,12 x 24ч= 115,2 кг/сут.
Подходящая модель в этом случае это FSW 140, так как её номинальная производительность при температуре воздуха 30°C , относительной влажности 80% 115 кг/сут.

Расчет осушения в бассейнах с горячей водой в лечебных центрах, салонах, массажных будет отличаться.
При большей температуре воды, 30-32 °C, испарение воды увеличится примерно на 30% больше чем в предыдущем случае. Будем считать, что в таком случае в бассейне выделяется 0,16 кг/ч влаги на кв.м поверхности.
Для большей наглядности ниже представлена таблица быстрого подбора осушителей.

Таблица 1. Частные бассейны

Площадь бассейна, м2 Требуемая произв-сть Осушитель t 30С,
Влажность 80%
Количество осушителей на бассейн Номинальная производительность
Цена  2017 г, EUR
1 10 28,8 FSW 63 1 52 2317
2 15 43,2 FSW 63 1 52 2317
3 20 57,6 FSW 63 1 52 2317
4 25 72 FSW 96* / FSW 100 1 80 3504 / 3515
5 30 86,4 FSW 96* / FSW 100 1 80 3504 / 3515
6 35 100,8 FSW 140 / FSW 63 (2шт.) 2 115/104 6720 / 4634
7 40 115,2 FSW 140 1 115 6720
8 45 129,6 FSW 63 + FSW 96* 2 132 5821
9 50 144 FSW 96 (2шт.)* 2 160 7008
10 55 158,4 FSW 96 (2шт.) / FSW 63 (3шт.) 2/3 160/156 7008 / 6951
11 60 172,8 FSW 96* + FSW 140 2 195 10224
12 65 187,2 FSW 96* + FSW 140 2 195 9325
13 70 201,6 FSW 140 (2шт.) 2 230 13440
14 80 230,4 FSW 140 (2шт.) / FSW 96 (3шт.) 2/3 230/240 13440 / 10512
15 90 259,2 FSW 63(2шт.) + FSW 96 (2шт.) 4 264 11642
16 100 288 FSW 63 + FSW 96 (3шт.) 4 292 12829



Таблица 2. Школьные бассейны

Площадь бассейна, м2 Требуемая производительность Осушитель t 30С,
Влажность 80%
Количество осушителей на бассейн Номинальная производительность Цена 2017 г, EUR
1 150 432 FSW 140 (4шт.) / FSW 96 (6шт.) 4/6 460/480 26880 / 21024
2 160 460,8 FSW 140 (4шт.) / FSW 96 (6шт.) 4/6 460/480 26880 / 21024
3 170 489,6 FSW 96 (6шт.) 6 480 21024
4 180 518,4 FSW 96 (6шт.) + FSW 63 / FSW 63 (10шт.) 7/10 532/520 23341 / 23170
5 190 547,2 FSW 140 (4шт.) + FSW 96 5 540 30384
6 200 576 FSW 140 (5шт.) 5 575 33600

Таблица 3. Бассейны с горячей водой в лечебных центрах, салонах, массажных

Площадь бассейна, м2 Требуемая производительность Осушитель t 30С,
Влажность 80%
Количество осушителей на бассейн Номинальная производительность Цена 2017 г, EUR
1 10 38,4 FSW 63 1 63 2317
2 15 57,6 FSW 63 1 63 2317
3 20 76,8 FFSW 96* / FSW 100 1 100 3504/3515
4 25 96 FSW 96* / FSW 100 1 100 3504/3515
5 30 115,2 FSW 140 / FSW 63 (2шт.) 2 140/126 6720/4634
6 35 134,4 FSW 140 1 140 6720
7 40 153,6 FSW 63 + FSW 96 1 163 5821
8 45 172,8 FSW 96 (2шт.)* / FSW 63 (3шт.) 2/3 200/189 7008/6951
9 50 192 FSW 96 (2шт.)* / FSW 63 (3шт.) 2/3 200/189 7008/6951
10 55 211,2 FSW 96 (2шт.)* 2 200 7008
11 60 230,4 FSW 96 + FSW 140 / FSW 63 (4шт.) 2/4 240/252 10224/9268
12 65 249,6 FSW 96 + FSW 140 / FSW 63 (4шт.) 2/4 240/252 10224/9268
13 70 268,8 FSW 96 (2шт.) + FSW 63 3 263 9325
14 75 288,0 FSW 96 + FSW 63 (3 шт.) 4 289 10455
15 80 307,2 FSW 63 (5шт.) 5 315 11585

* Все модели FSW 96 можно заменить на FSW 100, так как у них сравнимая производительность. Стоимость модели FSW 100 чуть выше из-за более современного дизайна.

От чего зависит стоимость осушителя

Стоимость в первую очередь зависит от производительности модели. Осушители для бассейна отличаются от бытовых моделей более высокой мощностью, устойчивостью к влаге, стойкостью к химической коррозии.

Осушители комании Fral имеют производительность от 52 до 140 литров в сутки в зависимости от типоразмера, температуры и относительной влажности воздуха. Осушители с большим влагосъемом будут иметь большую стоимость.

FSW 63/100

FSW 140

FSW 96

Также важен материал корпуса — осушители малой производительности изготовлены из пластика, что снижает стоимость, но уменьшает долговечность корпуса. Все осушители FRAL серии FSW изготовлены из оцинкованного листа, окрашенного порошковой

полиуретановой краской, стойкой к воздействию высокой температуры и влажности в бассейне.

Не последнюю роль играет дизайн оборудования, так модель FSW 100 (3515€) при сравнимой производительности с моделью FSW 96 (3504€) имеет большую стоимость.

Совместная работа осушителя и вентиляции

Важно помнить, что осушители работают как доводчики, не подавая в помещение дополнительно свежий воздух, поэтому применяя только осушители, вы не добьетесь комфортных условий в бассейне. Необходимо комбинировать подачу свежего воздуха и осушение. При этом надо учитывать, что вентиляция сама по себе удаляет часть влаги из помещения бассейна. Параметры воздуха в бассейне необходимо поддерживать одинаковыми в течение года, при этом температура в помещении должна быть на 1-2 градуса выше температуры воды в бассейне, то есть около 27-30 градусов. Для большей эффективности используют теплоту уходящего воздуха и устанавливают рекуператор, который будет отдавать тепло вытяжного воздуха для подогрева приточного в холодный период года. Это позволит снизить мощность нагревателя в несколько раз.

Для таких целей, например, подходят приточная и вытяжная установки ALFA EC COMFORT с дополнительным внешним канальным пластинчатым рекуператором SR или моноблочные приточно-вытяжные установки ALFA95, ALFA95 FLAT.

Рассмотрим расчет осушителя с учётом вентиляции:

Необходимо знать влагосодержание приточного и внутреннего воздуха, на I-d диаграмме этот параметр обозначается как d либо х и измеряется в г/кг. Не стоит путать относительную влажность φ, % и влагосодержание d, г/кг.

Относительная влажность — отношение текущей абсолютной влажности воздуха к максимально возможной абсолютной влажности при этой же температуре, а влагосодержание — это количество водяных паров в одном килограмме сухого воздуха.

Зная температуру и относительную влажность, из файла I-d диаграммы получаем влагосодержание, берем разницу влагосодержаний внутреннего и приточного воздуха и умножаем на расход подаваемого в помещение воздуха. Это и будет то количество влаги, которое уберет вентиляция.

Пример расчёта:

  • В помещении бассейна зеркало воды 35 м2.

  • Расход воздуха приточно-вытяжной вентиляции — 800м3/ч.

  • Параметры внутреннего воздуха: 30С/80% — влагосодержание 23,2 г/кг или 24,8 г/м3 при плотности воздуха 1,07 м3/ч.

  • Параметры приточного воздуха летом: 30С/70%, — влагосодержание 20,2 г/кг или 21,7 г/м3 при плотности воздуха 1,07 м3/ч.

Разница влагосодержания: 24,8—21,7 = 3,1 г/м3

Осушение вентиляцией: 3,1 г/м3 * 800 м3/ч = 2480 г/ч = 2,48 л/ч = 59,5 л/сут

При площади бассейна 35 м2 необходимо снимать 100,8 л/сут влаги, таким образом вентиляция уменьшает нагрузку на осушитель почти в 2 раза.

Вместо осушителя FSW 100 можно взять FSW 63.

Осушитель воздуха для бассейна: как выбрать модель

Осушение воздуха в бассейне – это обязательная к изучению тема для того, кто планирует устроить на своем участке крытый бассейн. В противном случае, через очень непродолжительное время ему придется бороться с такими проблемами, как грибок на стенах, плесень, конденсат на окнах, коррозия металлических поверхностей.

Повышенная влажность вредит организму человека

В помещении бассейна обязательно нужен осушитель

В помещении бассейна обязательно нужен осушитель

Вы когда-нибудь находились во влажном помещении? Согласитесь, при показателях от 80 до 95 % создается ощущение, что дышать очень трудно. А если еще и температуре воздуха от + 25 °С, то нарушается теплоотдача тела – может произойти перегрев. Одним словом, переувлажненный микроклимат может провоцировать:

  • приступы у людей с сердечно-сосудистыми заболеваниями;
  • общее ухудшение здоровья, снижение сопротивляемости организма к вредным бактериям, инфекциям – при этом человек не всегда может понять причину плохого самочувствия;
  • низкая температура и высокая влажность приводят к переохлаждению тела.

Важно! Относительная влажность воздуха не должна превышать 60% – это гигиеническая норма для человека, которая регламентируется действующими санитарными правилами.

Способы удаления влаги из помещения

  1. Правильный воздухообмен. Влажный воздух вентилятором удаляется из помещения наружу и одновременно нагнетается сухой (приточно-вытяжная вентиляция).
  2. Адсорбция. Удаление влаги происходит благодаря специальному веществу – сорбенту, которое впитывает влагу. Отлично для этого подходит силикагель – он напитывается влагой, удаляя ее из окружающей среды. Материал многоразового использования – это плюс, но его нужно просушивать или менять на новый – это хлопотно.
  3. Конденсация. Процесс имеет место, когда при соприкосновении влажного воздуха с холодной поверхностью образуется конденсат, подлежащий удалению. В этом случае, можно надеяться, что всю работу сделает, к примеру, кондиционер.

Внимание! Да, в настоящее время кондиционеры производят многофункциональными, то есть с режимами охлаждения, подогрева и осушения воздуха. Но, их эффективность в бассейнах очень низкая. Кондиционер собирает влагу из воздуха, но не определяет ее количество и не поддерживает в заданных параметрах. Именно поэтому, для осушения воздуха в бассейнах используются специальные приборы – осушители, работающие так же по принципу конденсации.

Осушитель воздуха для бассейна: как выбрать правильно

При подборе производительности осушителя воздуха необходимо учитывать уровень влажности воздуха в помещении. Тут актуален принцип: чем больше влажность, тем с большей производительностью должен обладать прибор.

Формулы для расчета производительности

Q = S х 0.1 – для частных бассейнов площадью до 50 м. кв.

Q = S х 0.25 – для общественных бассейнов площадью от 50 м. кв.

Где:

Q – необходимая производительность, л/час;

S – площадь водного зеркала, м. кв.

Важно! Там, где много воды в крытом пространстве, при большой площади помещения нужно ставить несколько осушителей воздуха – один прибор не справится. Еще один важный нюанс – если зеркало бассейна не закрывается на ночь пленкой, испарение воды происходит постоянно и осушающие приборы должны работать постоянно.

Принцип работы конденсационных осушителей

Вода из осушителя может обратно возвращаться в бассейн

Вода из осушителя может обратно возвращаться в бассейн

  • Влажный воздух попадает внутрь осушителя и перемещается на холодный теплообменник.
  • Лишняя влага конденсируется и вентилятором прогоняется через осушитель обратно.
  • В движении воздушная масса подогревается и выпускается обратно более сухой.
  • Влага стекает вниз в осушителе и через присоединенный шланг отводится в бассейн или канализацию.

Существуют модели осушителей, у которых конденсат собирается в специальные емкости. Когда резервуар заполнен, на дисплее устройства загорается специальный индикатор. То есть, система работает автоматически.

Как прибор определяет, когда ему нужно включиться? В осушителе воздуха встроен гигростат и он автоматически поддерживает выставленную необходимую влажность. Когда фиксируется превышение стандартных показателей, он активируется, а при достижении нормального микроклимата устройство отключается.

Конструкционные особенности

Вода, которой заполняют бассейн имеет примеси хлора. Особенностью осушителей, постоянно эксплуатируемых во влажной среде, является высокая защищенность поверхностей от коррозии. При их производстве наносится специальное антикоррозионное покрытие на корпус и металлические детали.

Настенный осушитель

Настенный осушитель

По специфике монтажа осушители воздуха подразделяются на;

  • напольные;
  • настенные;
  • расположенные внутри помещения и за его пределами.

Панель управления устройством, как правило, располагается на его лицевой панели. Как вариант все манипуляции можно выполнять, используя ПУ.

Важно! Практически каждый, перед кем стоит задача обустройства бассейна, задается логичным вопросом: как долго длится процесс осушения воздуха? Однозначно на него сложно ответить. Эффективность осушки зависит от объема помещения, температуры воздуха и влажности, а также производительности осушителя воздуха.

Что предлагает современный рынок

Dantherm (Дания)

Выпускает приборы производительностью до 200 л/час. Они отличаются бесшумностью в работе, имеют специальный кронштейн для монтажа настенного или напольного. Также в комплектацию входит подвод для присоединения шланга для удаления конденсата из осушительной системы.

Канальные модели Dantherm CDP75, CDP125, CDP165 можно размещать в соседнем помещении. При этом устраивается система воздуховодов. При монтаже канальных осушителей возможно направить осушенный воздух во встроенные каналы с выводом к потолку бассейна или на уровне, близком к поверхности воды. Также направить поток сухого воздуха можно на окна для предотвращения их запотевания.

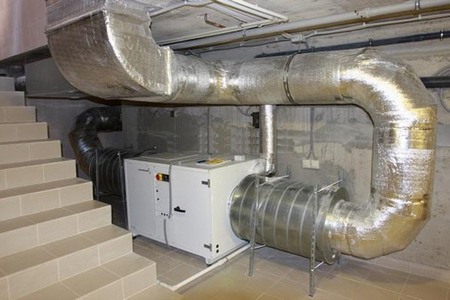

Канальная осушительная система

Канальная осушительная система

Канальные осушители работают автоматически, регулируя основные параметры по воздуху. При отклонении их от комфортных показателей быстро возвращают их к установленному уровню.

Важно! Для работы промышленных осушителей воздуха необходима проводка электрических кабелей мощностью от 700 Вт.

Calorex (Англия)

Осушители этого бренда используются в средних и больших бассейнах. Они выполняют функции управления всеми параметрами в помещении, включая, воздухообмен, подогрев воды и подогрев воздуха. Такие установки работают автоматически. Для небольших объектов площадью 40 м. кв. предлагаются модели Calorex: DH 33, DH55, Dh54А, DH66, DH75, Dh210.

Внимание! В помещениях большой площадью применяется комплексная система: осушители воздуха + приточно-вытяжная вентиляция для притока свежего воздуха.

Перед тем, как подобрать осушитель воздуха для бассейна необходимо обратить внимание на наличие в приборе дополнительных функций: форсированный режим осушения, переключение для работы в режиме «ночь» и «нормальный», обогрев помещения, фильтрация воздуха, отключение при неисправности, защита от брызг.

Осушитель воздуха для бассейна: схема работы, виды и как выбрать

В недалеком прошлом, чтобы контролировать влажность в помещениях с крытыми плавательными пулами, применялось проветривание. Эта практика с точки зрения практичности была вполне приемлемой. Свежий воздух с улицы создавал в здании комфортный микроклимат, однако согревание его дорого обходилось собственнику пула, ведь для этого нужно было включать систему обогрева.

Рост цен на энергоносители и повышение осведомленности пользователей пулов о возможности рационального потребления энергии привели к тому, что больший акцент был сделан на поиске оптимального решения для контроля уровня влажности. Им стало применение осушителей – специальных приборов, обеспечивающих эффективную рециркуляцию воздушных масс.

осушитель воздуха для бассейна

к содержанию ↑

Как выбрать осушитель воздуха для бассейна?

Чтобы подобрать осушитель для бассейна действовать нужно комплексно. Дальновидные потребители обращают внимание не только на стоимость оборудования, указанного в прайс-листе, а и досконально изучают эксплуатационные и технические характеристики, заявленные в сопровождающей документации производителем.

Не лишним будет и знакомство с основными разновидностями оборудования, востребованными на рынке аксессуаров для плавательных бассейнов в настоящий момент.

как выбрать осушитель воздуха для бассейна

к содержанию ↑

Конденсационное оборудование

Работая по принципу конденсации, оборудование данного типа действует следующим образом:

— охлаждение поступающего воздуха до заданных температурных значений;

— сбор конденсата, выделяющегося в результате проведения предыдущей операции;

— подогрев потока до нужной температуры и его возврат в помещение через специальные каналы.

схема работы осушителя воздуха для бассейна

к содержанию ↑

Ассимиляционное оборудование

Более простой принцип работы имеет ассимиляционный тип оборудования. Он подает холодный воздух с улицы и заменяет им теплый влажный воздух в помещении. Простота конструкции, повлиявшая на низкую себестоимость оборудования данного типа, не смогла обеспечить осушителю достойных технических характеристик. При больших затратах энергоносителей он демонстрирует крайне низкий КПД, поэтому и не пользуется особым почетом у частных экономных застройщиков.

к содержанию ↑

Адсорбционное оборудование

Желая найти оптимальный вариант, рациональные потребители тщательно изучают все предложения на рынке. В поле их зрения не редко попадает адсорбционный осушитель для плавательных пулов. С помощью специальных компонентов – адсорбентов, осуществляется сбор влаги с воздушного потока, что дает возможность довольно точно контролировать уровень влажности в больших крытых бассейнах и аквапарках.

Конструкция оборудования сложностью не отличается. Адсорбент размещен в закрытом резервуаре, проходя через который воздух осушают до заданных пользователем параметров.

к содержанию ↑

Способ монтажа

Перед тем как подобрать осушитель воздуха для бассейна, нужно определиться со способом его монтажа в помещении. Он может иметь следующий вид:

1. Настенный тип

Данный вид оборудования находится в доступном ценовом сегменте. Он обладает средней мощностью и может использоваться для небольших помещений с бассейнами. Настенный формат оборудования предполагает простоту установки и эффективность в использовании. Оно отличается эстетичностью и компактными габаритами.

настенный осушитель воздуха для бассейна

2. Канальный осушитель

К самым сложным системам осушения воздуха относят осушители канального типа. Они очень эффективны и надежны, однако их монтаж предполагает размещение оборудования в отдельных отведенных комнатах, где имеется подвод всех инженерных коммуникаций. Стоит система дорого, как и работа по ее установке и отладке. Однако вложив в нее свои деньги, застройщик гарантированно получит доступ к целому ряду преимуществ:

— бесшумная работа;

— превосходная производительность;

— долгий срок службы;

— высокая ремонтопригодность;

— возможность незаметного интегрирования элементов системы в интерьер здания;

— совместимость с плавательными пулами любого объема и типа и пр.

канальный осушитель воздуха для бассейна

3. Колонный тип

Оснащение данного типа предполагает установку на полу. Оно довольно специфичное. Обладая простотой монтажа и отличаясь тихой работой без вибраций, колонный осушитель может располагаться в любом месте у плавательного бассейна. При необходимости внести изменения в интерьер здания оборудование может быть легко перемещено. Оно мобильно, компактно и достаточно надежно. Мощность колонного осушителя хватает для обслуживания средних и больших плавательных пулов.

колонный осушитель воздуха для бассейна

к содержанию ↑

Как рассчитать осушитель воздуха для бассейна?

Грамотный расчет предполагает внимание к малейшим деталям. Его стоит доверить профессионалам, либо же произвести своими силами, используя в работе значения следующих переменных факторов:

— температура воды

— температура воздуха

— влажность воздуха

— площадь бассейна

— уровень активности в пуле и пр.

Их значения используются в специальной формуле, позволяющей достаточно точно определить потребность в профессиональном оснащении по осушению воздуха.

к содержанию ↑

Видео: осушитель воздуха для бассейна

Крытые бассейны – это большие инвестиции, с которых застройщики стремятся получить хорошие дивиденды в будущем. Установка совместимого осушителя легко устраняет общие проблемы с влажностью в помещении, где размещен пул, в результате чего ликвидируются угроза роста патогенной микрофлоры и образования грибка. Должный подход к выбору качественного осушителя позволит владельцам бассейна найти надежную функциональную модель, которая обеспечит полный контроль влажности, будет работать без хлопот и порадует простотой установки и эксплуатации

Осушитель воздуха для бассейна, как подобрать, нюансы монтажа

  Чтобы посещение бассейна для Вас и Ваших посетителей было комфортным, необходимо учесть некоторые факторы и придерживаться некоторых правил.



Рекомендуемые параметры микроклимата в частном бассейне

  Комфортная температура воды для большинства посетителей бассейна составляет 25-28°С. При этом температура воздуха должна быть на 1-3°С выше, чем температура воды, и колебаться в пределах 28-30°С. Показатель относительной влажности в зимний период может составлять 50%, а в летний – 60-70%. Такой климат и влажность рекомендуется поддерживать владельцам в бассейне.

  Для лечебных бассейнов и СПА температура воды обычно выше и составляет 32-37°С.

Обязательные параметры микроклимата в общественном бассейне

  Микроклимат в общественных бассейнах определяется ГОСТом и в этом случае его необходимо поддерживать в любом случае. Так определено, что температура воды в общественном бассейне должна ровняться 26°С, температура воздуха -28°С, а влажность в помещении с бассейном 60%.

Заказать звонок специалиста

  Достаточно просто определить мощность подходящего осушителя. Для частного бассейна определить показатель можно с помощью таблицы ниже. Используя эти данные, Вам будет легче сориентироваться с выбором модели осушителя воздуха дабы обеспечить снижение влажности в бассейне. Но помните, что для окончательного выбора подходящего осушителя Вам обязательно нужно получить консультацию квалифицированного менеджера, который согласует параметры с инженерами и подскажет, как выбрать осушитель в бассейн, причем максимально подходящую модель!

  С помощью следующей таблицы Вы можете определить производительность осушителя для общественного бассейна:



  *Определите значение температур воды и воздуха, желаемое значение влажности и увидите рекомендуемые параметры влагосъема в г/м2/час. Переведите граммы в килограммы, умножьте на площадь зеркала воды бассейна и умножьте на 24 часа. Результатом будет необходимая производительность осушителя в литрах в сутки (л/сут) и осушение воздуха в бассейне будет эффективным. По этому показателю в нашем интернет-магазине с помощью фильтра Вы сможете подобрать подходящую модель и сориентироваться в ценах и опциях.

  Есть еще одна простейшая формула для определения МИНИМАЛЬНОЙ производительности осушителя для Вашего бассейна. Выглядит она так:

  Q=S*0,1 (Q – производительность осушителя (л/час), S – площадь зеркала воды в бассейне, 0,1 – коэффициент). Формула очень приблизительная и поможет Вам лишь сузить выбор осушителей, но не определить необходимый. Реальные показатели могут значительно отличаться.

  Для еще более простого определения необходимой производительности воспользуйтесь нашим калькулятором подбора осушителя. Все понятно и просто. Заполните нужные поля и значения и получите результат С РЕКОМЕНДУЕМЫМ ВЫБОРОМ оптимальных осушителей. Но помните, что данные ориентировочные и обязательно проконсультируйтесь с нашим менеджером перед покупкой!

Популярные модели осушителей воздуха для бассейна



  Помните, что еще одним источником влажности в бассейне, помимо самого зеркала воды, является испарение, образующееся с влажных объектов (предметов, материалов). Температура воды, воздуха, площадь водной поверхности, активность и количество посетителей бассейна, воздухообмен – все это влияет на интенсивность, с которой испаряется влага.

  Если Вы хотите получить консультацию от специалиста по подбору оборудования, узнать больше информации про осушение бассейна, или же купить осушитель для бессейна по доступной цене с доставкой по Украине, Вы можете позвонить в отдел продаж по телефону (044) 225-00-15, или закажите Обратный звонок на сайте и мы Вам перезвоним!



Интересные предложения в статьях:

Как создать комфортный микроклимат в бассейне

Осушители с подмесом свежего воздуха Dantherm

Осушители воздуха для бассейна Calorex серии DH

Разрешите вам подсказать

Мы подберем то, что Вам нужно

Сломался осушитель — мы дадим в аренду

Наши товары проверены лично нами!

Осушитель воздуха для бассейна и расчет как подобрать устройство для осушения

Очищение и оптимизация влажности воздуха традиционно считается прерогативой кондиционеров. Да, в нормальных условиях они успешно справляются с этой задачей. Но вот достаточное осушение воздуха в помещениях с искусственным водоемом, создающим повышенный уровень влажности – совсем не их задача.

Избежать регулярного устойчивого появления конденсата и решить сопутствующие этому явлению проблемы по силам только осушителям.

Содержание статьи

Востребованность и сфера применения

Правильно подобранный осушитель воздуха для бассейна является незаменимым устройством в помещениях закрытого типа с искусственным водоемом. Поскольку искусственный водоем – это источник испарений и гарантированного повышения влажности воздуха, то он становится причиной и сопутствующих указанным явлениям проблем.

Достаточно много людей чувствуют себя некомфортно, вдыхая насыщенный испарениями воздух на протяжении длительного периода времени. Помимо этого, влажная среда – идеальные условия для развития плесени, грибков, опасных микроорганизмов. Решить эту проблему можно с помощью осушителя – устройства комфорта и безопасности для бассейнов в помещениях закрытого типа.

Осушитель воздуха

Возможности современных осушителей

Несовершенство и достаточно высокие энергетические затраты, происходящие при использовании методик подогрева и адсорбции, привели к появлению современных вариантов оборудования.

При подробном рассмотрении они представляют модифицированный подвид кондиционеров, избавляющий помещение от конденсата. Расчет их рабочих возможностей на этапе проектировки был проведён таким образом, чтобы уверенно справляться с проблемой повышенной влажности без лишних энергозатрат.

Насыщенный молекулами воды воздух при помощи вентилятора отправляется в конденсирующее устройство. В нем происходит разделение смеси на фракции, после чего осушенная атмосфера вновь возвращается в помещение, а накопленная влага удаляется через дренажный канал.

Принцип работы осушителя воздуха

Дополнительным плюсом данного вида устройств стала возможность проведения множества дополнительных операций вроде ионизации или других видов улучшения качественного состава атмосферы. Это является очень важным плюсом для системы, работающей в режиме полной рециркуляции.

В таблице можно ознакомиться с параметрами различных моделей осушителей производителя CALOREX.

Марка Назначение, конструктивные особенности Мощность, кВТ Площадь зеркала воды, м2 Осушение, л/сут Уровень шума, дБ(А) Диапазон влажности, %
CDP165 Полупромышленные, для бассейна . С подмесом наружного воздуха 4,3 40-100 215 60-63 40-100
CDP125 Полупромышленные, для бассейна . С подмесом наружного воздуха 3,2 40-100 165 60 40-100
CDP75 Полупромышленные, для бассейна . С подмесом наружного воздуха 1,85 40-100 93 58 40-100
CDP65 Бытовые для бассейна 1,65 До 40 82,8 48 40-100
CDP45 Бытовые для бассейна 1,05 До 40 58,8 46 40-100
CDP35 Бытовые для бассейна 0,72 До 40 40,8 44 40-100

Схема осушителя воздуха

Классификация осушителей

В помещениях закрытого типа с водоемом использование кондиционера малоэффективно. Чем больше размер искусственного водоема, тем меньшей будет его эффективность даже при наличии функции удаления водяных паров.

В этом случае требуется специализированное климатическое оборудование, основным назначением которого является нормализация влажности. Но и ответить в двух словах, как выбрать осушитель воздуха мешает разнообразие доступных вариантов устройств данного класса на рынке.

Климатическое оборудование данной категории включает в себя целый спектр устройств различной мощности и моделей – автономные настенные и являющиеся частью общей вентиляционной системы, стационарные, переносные, конденсационные.

Чтобы сделать правильный выбор – следует опираться строго на реальные или прогнозируемые расчёты ожидаемой избыточной влажности. Стоит помнить – в зависимости от модели, принципа работы и конструктивных особенностей меняется полезная мощность устройства.

Схема осушителя воздуха

Разновидности по принципу действия

Традиционными методами осушения являются адсорбция и подогрев приточного воздуха. Оба варианта позволяют избавиться от повышенной влажности в помещении и считаются достаточно экономными.

На деле же не обошлось без недостатков в каждом из них и выбирать подходящую конструкцию рекомендуется исходя из реальных потребностей. Это позволит добиться оптимизации уровня влажности, сохранив потребление электроэнергии на приемлемом уровне.

Подогрев приточного воздуха – самый распространённый для использования в бассейне метод контроля уровня влажности. Он заключается в том, что приточные воздушные потоки предварительно подогреваются системой вентиляции.

Благодаря этому повышается их влагоемкость. Водяные пары легко соединяются с воздушными потоками и впоследствии удаляются во внешнюю среду вместе с воздухом. Данный метод представляет собой использование достаточно мощного обогревателя, который «сушит» воздух внутри, а после «обогревает» атмосферу снаружи помещения.

Принцип адсорбции заключается в использовании специальных веществ с повышенной гигроскопичностью – способностью хорошо впитывать влагу. Воздух принудительно проводится сквозь специальный осушитель, втягивающий из него все накопленные водяные пары.

Устройство осушителя воздуха

Отличия по специфике монтажа

Монтажные различия моделей осушителей, представленных на рынке, сводятся к двум главным категориям – стационарные и мобильные устройства. Оба варианта эффективно справляются со своей задачей.

Чтобы подобрать осушитель, необходимо воспользоваться простым правилом: переносные компактные устройства моноблочного мобильного типа подходят для работы в малогабаритных помещениях с искусственным водоемом площадью до 40 квадратных метров.

Во всех остальных случаях выбираем стационарную систему канального типа. Только такая конструкция способна эффективно справляться с негативными последствиями испарения искусственных водоемов площадью более 40 м2 в закрытых помещениях.

Существует не один настенный вариант мощных мобильных осушителей воздуха. Согласно сопроводительной документации они предназначены для работы рядом с водоемами площадью до ста квадратных метров. Но если их монтируют в перегородку, что обычно и делают – это переводит их в категорию стационарных агрегатов.

Монтаж осушителя воздуха

Стандартные схемы расположения

Создание благоприятного микроклимата в помещении с бассейном требует не только выбора подходящего климатического устройства. Необходимо обязательно провести расчет его оптимального местоположения.

Существует несколько типовых вариантов размещения климатического оборудования:

  • Классический вариант для небольших частных помещений – в комнате с водоемом монтируется одна или более настенная климатическая конструкция, позволяющая решить проблему испарений.
  • Решение проблемы нехватки кислорода и повышенной влажности для часто посещаемых помещений компактных размеров. В данном случае рекомендуется монтаж системы с частичной рециркуляцией, обеспечивающей постоянный приток свежего кислорода с улицы.
  • Обеспечение комфортных условий в очень просторных, часто посещаемых помещениях – располагаемые в отдельном отсеке канальные осушители воздуха совмещаются с уже имеющейся вентиляционной системой и помогают обеспечить полноценный воздухообмен.
  • Автоматическая система контроля влажности – создание отдельной вентиляционной сети, которая не пересекается с основными воздушными каналами и работает исключительно на понижение уровня влажности, когда концентрация водяных паров достигает заданной отметки.
  • Тандем моноблочного устройства и вентиляционного контура. Этот вариант требует подбирать осушитель таким образом, чтобы оборудование выполняло задание «помощника» вентиляции. Устройство включается только в случаях, когда основной вентиляционный контур не справляется с регуляцией влажности.

Виды осушителей воздуха

Основные правила монтажа

Рассмотрев вопрос: как подобрать качественный осушитель, следует обратить самое пристальное внимание на особенности его последующего монтажа. Типовые варианты не требуют специального предварительного сложного расчета вентиляционных узлов.

Они позволяют выбрать оптимальный вариант нормализации уровня влажности, опираясь на текущие особенности помещения с искусственным водоемом.

Также можно комбинировать их между собой для создания оптимального вентиляционного контура в частном случае. При этом следует помнить, что минимально допустимое расстояние между климатическим оборудованием и источником воды обязано составлять не меньше двух метров.

Схемы размещения, упомянутые выше, помогают обеспечить эффективность работы устройства. Но в расчеты обязательно следует включить возможность возникновения различных нештатных ситуаций, требующих принятия срочных мер. К ним относятся:

  • Утечка хладагента.
  • Поломка силовых узлов.
  • Исключение риска контакта электропроводящих элементов с водяным потоком.

Современные модели канальных осушителей требуют регулярного технического обслуживания, тождественного с уходом за кондиционером. Это значит, что периодически они нуждаются в осмотре рабочих узлов, мелком ремонте, замене расходников. Обслуживание и ремонт осушителей воздуха для бассейнов не должны вызывать проблем у владельца или вызываемого специалиста.

Пример осушителя воздуха

Установка моноблочных настенных моделей

Общей характеристикой для моноблочной конструкции различных моделей осушителей является их полная готовность к работе еще до выбора места монтажа. Таким осушителем можно регулировать уровень влажности не только в помещениях с искусственным водоемом, но и других, интенсивно накапливающих конденсат.

Для его установки можно использовать заранее подобранные производителем ножки, предлагающие напольное «мобильное» использование. Или при помощи жесткого крепления к стене превратить мобильное климатическое оборудование в аналог стационарного.

Выбор места настенного крепежа и сама процедура проводятся следующим образом:

  • Выбирается оптимальное место на стене, которое достаточно удалено от зеркала воды, но позволит эффективно работать устройству.
  • К устройству подсоединяются рабочие вентиляционные камеры – приточная, вытяжная или только приточная, если осушенный воздух отправляется в общую вентиляцию.
  • Демонтируется корпус для подключения оборудования к водопроводной, электрической, вентиляционной сети – в зависимости от технических особенностей.
  • Монтируются необходимые рабочие узлы – змеевик, дренажный рукав, различные дополнительные климатические элементы.
  • Обязательно выполняется заземление устройства.
  • Проводится проверка качества соединения всех элементов.
  • Корпус возвращается на место и надежно фиксируется.

Технический осмотр и необходимое обслуживание моноблочных аппаратов требуется проводить не реже одного раза в полгода при сохранении нормальных рабочих условий.

Осушитель воздуха в бассейне

Монтаж канальной модульной системы

Канальный осушитель воздуха может быть установлен только в помещениях, строительный проект которых изначально подразумевает такую возможность. Как правило, когда проектируются довольно крупные бассейны закрытого типа, повышенная влажность и сопутствующие риски обязательно учитываются.

Отдельное помещение для климатического оборудования, оптимальные пути воздуховодов, точки подключения узлов – все это нередко выбирается заранее, исходя из особенностей выбранной модели.

Подсобное помещение, в котором будет расположена осушающая машина – обязательное условие канальной конфигурации системы. Как она будет подобрана и впоследствии установлена – обычно решает владелец.

В зависимости от индивидуальных особенностей помещения для искусственного водоёма закрытого типа, осушающая техника может быть установлена вертикально или горизонтально, осуществлять полноценный газообмен или только удаление водяных паров.

Монтаж канальной модульной системы

Выбор между абсорбцией и подогревом

Даже без предварительных расчетов эффективности устройства ясно, что использование осушителей воздуха, основанных на принципе абсорбции требует высоких энергетических затрат.

Эффективная работа такой модели устройства требует обеспечения целого ряда рабочих процессов:

  • Притока увлажненного воздуха из помещения.
  • Адсорбции паров из обрабатываемой газовой смеси.
  • Прокаливания адсорбирующего материала для его очистки от скопившейся влаги.
  • Разделения потоков сухого газа и влажной смеси.
  • Выброса каждого потока в «свою» вентиляционную систему.

Высокие энергетические затраты – основной недостаток принципа адсорбции. Тем не менее, он является достаточно эффективным и популярным вариантом нормализации уровня влажности.

Климатическое оборудование, использующее принцип адсорбции, широко применяется не только в бассейнах, но и продуктовых складах, промышленных и производственных цехах, спортивных комплексах.

Устройство осушителя воздуха

виды машин для осушения воздуха

Высокая влажность – характерная особенность помещений с искусственными водоемами, связанная с интенсивным испарением воды. На стенках, остеклении, поручнях, потолке в результате обильно конденсируется влага.

Конденсат формирует условия для расселения вредоносных микроорганизмов, разрушает строительные конструкции. Грамотно подобранные осушители для бассейнов помогут исключить негативное воздействие избытка влаги. Мы расскажем вам, как правильно выбрать осушающее оборудование, познакомим с типовыми схемами установки.

Содержание статьи:

Специфика классификации осушителей

Системы кондиционирования, призванные создавать оптимальный микроклимат в частных бассейнах, не справляются с задачей устранения избыточной влажности.

Даже оснащенные подобной функцией кондиционеры не способны полноценно избавится помещение от воды, парящей в воздухе и оседающей на поверхностях. Решить проблему способны только осушители, работающие автономно или в паре с вентиляцией.

Галерея изображений

Фото из

Цель применения осушителей воздуха

Средство против расселения бактерий

Защита конструкций и материалов

Попутная обработка воздуха

Дополнительные функции в жару

Осушители в интерьере бассейна

Моноблочный тип в плавательном зале

Применение канальных осушителей

Деление по принципу действия

В борьбе с избытком влаги традиционно применяли два метода:

  • Подогрев приточного воздуха. Поставляемый системой вентиляции или воздух предварительно прогревается, благодаря чему сокращается влажность и увеличивается влагоемкость. Подготовленные таким способом к ассимиляции пары соединяются с воздушным потоком и удаляются вместе с ним за пределы помещения.
  • Адсорбция. Переувлажненный воздух всасывается в прибор с адсорбирующим наполнителем, к примеру, селикагелем. Вещество впитывает излишки влаги, которые затем удаляются из него путем прокаливания.

Оба метода сложно отнести к категории экономичных. В первом случае слишком много энергии уходит на обработку воздуха, который после запросто сбрасывается в атмосферу. По сути, происходит дорогостоящий обогрев улицы без ощутимых результатов в плане осушки.

Схема работы осушителя с выпариванием влагиСхема работы осушителя с выпариванием влаги

Осушающие устройства, работающие по принципу подогрева воздушной массы с последующей ассимиляцией паров, слишком много энергии затрачивают на прогрев воздуха, сбрасываемого на улицу без рационального использования тепла

Второй вариант не радует внушительными энергетическими потерями, затраченными на адсорбцию с конденсацией влаги и на последующее прокаливание адсорбера. Однако он более практичен.

Работающие на базе адсорбции системы выпускает, например, шведская фирма Munters, но используют ее преимущественно для обустройства общественных спортивных комплексов, промышленных и продуктовых складов, производственных цехов.

Адсорбционные осушители воздуха для обустройства бассейновАдсорбционные осушители воздуха для обустройства бассейнов

Действие адсорбционных осушителей воздуха основано на способности расположенного внутри корпуса вещества поглощать и удерживать молекулы воды

Дороговизна и бессмысленные потери энергии двух устаревших методик заставили искать более доступные экономические и технологические пути для оснащения частных бассейнов.

В итоге были разработаны новые устройства для осушения воздуха, которые работают по принципу стандартных кондиционеров. Осушающие машины немногим отличаются от  них по конструкции и требуют равнозначного ухода с обслуживанием.

Применяемые сейчас модели осушителей оснащаются вентилятором, компрессором, гидростатом, радиаторами. В основе их действия заложен принцип конденсации. Вмонтированный в устройство вентилятор захватывает влажный воздух из помещения с бассейном и направляет его на конденсирующий агрегат.

Избавленный от конденсата воздух выводится обратно в помещение, а отделенный от влажной воздушной массы конденсат собирается в поддон и сбрасывается через дренажный канал.

Схема работы осушителя воздуха с подогревом водыСхема работы осушителя воздуха с подогревом воды

Если конструкция осушителя включает дополнительный теплообменник, то он может выполнять работу по подогреву воздуха в обрабатываемом помещении. При подключении к водонагревателю или к ГВС подобные модели позволяют сократить количество радиаторов или совсем не отказаться от них

Устройства, убирающие излишек влажности посредством конденсации, работают в режиме полной или частичной рециркуляции. Полная рециркуляция предполагает цикличное движение воздушного потока в пределах помещения без изменения его состава.

Подобные осушители хорошо справляются с обработкой воздуха в небольших частных бассейнах, не требующих постоянного обновления состава воздуха.

Если есть желание улучшать качество воздушного потока или имеется необходимость повышать содержание кислорода и сокращать долю углекислого газа из-за продолжительности сеансов купания, то лучше приобрести осушитель, соединяемый с системой вентиляции или непосредственно с улицей.

Он предоставит возможность обновлять состав воздуха, периодически подмешивая в осушаемый воздушный поток свежую порцию.

Осушители воздуха в бассейнах с рекуперацией теплотыОсушители воздуха в бассейнах с рекуперацией теплоты

В ассортименте осушителей есть модификации с водяными теплообменниками, подсоединяемыми к контуру нагрева воды в бассейне. Они передают вырабатываемое в процессе осушки тепло системе нагрева, благодаря чему ощутимо сокращаются затраты на содержание искусственного водоема

Кроме способности подмешивать порции наружного воздуха ряд моделей осушителей дополняются функциями подогрева воды и самого воздуха, выполняют действия по фильтрации, ионизации. Подогрев осушаемого воздушного потока производится водяным или электрическим контуром. Первый обойдется дешевле как при покупке, так и при эксплуатации.

Если интересует не только нормализация уровня влажности, но и формирование максимально комфортных условий, то следует заранее изучить функционал нескольких агрегатов, чтобы выбрать и отдать предпочтение позиции, обладающей требующимися возможностями.

Канальный модульный осушитель воздуха для бассейнаКанальный модульный осушитель воздуха для бассейна

Канальные осушающие системы оснащаются значительно большим количеством функций. Например, системы марки Variheat кроме основной работы заодно подмешивают свежий воздух, стабилизируют его температуру, препятствуют утечкам воздушных масс в смежные помещения и подогревают воду в ванне бассейна (+)

Конструктивные и монтажные различия

Мы выяснили, что преобладающее число предложений рынка в сегменте машин осушения воздуха для искусственных водоемов представлено конденсирующими устройствами.

По способу установки они подразделяются на:

  • Мобильные. Небольшие моноблочные машины, покупают их для малогабаритных бассейнов и саун, если площадь зеркала воды не превышает 40 м2. В основном это компактные напольные разновидности или настенные модификации с возможностью установки на полу.
  • Стационарные. Это канальные системы, предназначенные для обработки воздуха в бассейнах с площадью испарения свыше 40 м2. Крупногабаритные напольные агрегаты, которые могут быть установлены как в отдельном вентиляционном помещении, так и в плавательном зале.

При установке в отдельном отсеке, венткамере, канальные осушители соединяются с системой воздуховодов, вмонтированных в стены или потолок бассейна. С учетом специфической среды в желательно использовать .

Оборудовать вентиляционную камеру для канального осушителя можно в подвале дома с бассейном или на чердаке.

Канальные осушителя воздуха для обустройства бассейновКанальные осушителя воздуха для обустройства бассейнов

Канальные осушающие машины соединяются с воздуховодами. Сам агрегат чаще всего размещают в подсобном помещении (+)

Отметим, что деление по возможностям обработки довольно условно, т.к. среди компактных устройств есть осушители, способные обрабатывать бассейны с площадью испарения 70 – 100 м2. А если подобный настенный & напольный агрегат встраивается в перегородку, он автоматически переходит в категорию стационарных систем.

Устройство и принцип работы моноблочного осушителя для бассейнаУстройство и принцип работы моноблочного осушителя для бассейна

Моноблочные осушающие машины выпускают в настенном, напольном или комбинированном исполнении. Большинство моделей подходят как для установки на пол, так и для навешивания на стену (+)

Типовые схемы размещения

Системы обеспечения благоприятного микроклимата в помещении с бассейном обустраиваются в соответствии с одной из типовых схем.

Вариант №1. Самый простой и дешевый способ снижения уровня влажности в бассейне заключается в установке моноблочных настенных либо напольных осушителей воздуха в количестве от 2 до 5 штук в зависимости от реальной площади испарения.

Схема эксплуатации настенных осушителей для бассейнаСхема эксплуатации настенных осушителей для бассейна

Подобное решение отлично подходит для небольших помещений с невысокой интенсивностью посещений. Там, где гораздо легче и разумнее периодически проветривать, чем устанавливать дорогостоящую канальную систему (+)

Вариант №2. Схема, работающая по принципу частичной рециркуляции, т.е. с забором свежей порции воздуха с улицы, которая подмешивается к осушенной и подогретой воздушной массе, захваченной в бассейне.

Система вентиляции и осушители воздуха для бассейновСистема вентиляции и осушители воздуха для бассейнов

Применяется на объектах с высокой степенью посещаемости, нуждающихся в постоянном подмесе кислорода и удалении углекислого газа. Для сброса излишков воздушной массы сооружается независимая вытяжная система (+)

Вариант №3. Используются канальные системы, устанавливаемые в отдельных отсеках. Осушители совмещаются с приточно-вытяжной вентиляцией, что гарантирует полноценный воздухообмен в зале бассейна.

Схема сооружения системы осушения воздуха в частном бассейнеСхема сооружения системы осушения воздуха в частном бассейне

Установка выполняет одновременно несколько функций. Она удаляет 50 % отработанного воздуха из бассейна, захватывает часть, равную удаленной порции, на улице, смешивает их и осушает до требующихся параметров (+)

Вариант №4. В схеме применяются настенные встроенные или просто навесные осушители, работа которых не связана с приточно-вытяжной вентиляцией. Осушающее устройство включается в момент превышения значения уровня влажности, заданного хозяином бассейна.

Схема приточно-вытяжной вентиляции бассейнаСхема приточно-вытяжной вентиляции бассейна

Поставка воздушного потока производится в нижней части помещения, почти на уровне зеркала воды. Вытяжка воздушного потока осуществляется через вмонтированные в потолок вытяжные отверстия (+)

Вариант №5. Настенный моноблочный осушитель работает в тандеме с , выполняющей частичное осушение воздушной массы в бассейне.

Устройство системы вентиляции с установкой осушителей для бассейновУстройство системы вентиляции с установкой осушителей для бассейнов

Моноблочное осушающее устройство включается в работу только в случае, если вентиляционный контур не справляется с задачей понижения уровня влажности (+)

Ориентируясь на предложенные к рассмотрению типовые решения, можно выбрать оптимальный вариант обустройства собственного бассейна или усовершенствовать одну из наиболее подходящих согласно конкретным техническим условиям.

Особенности монтажа осушителей

Перед установкой любой модели осушителя воздуха следует досконально изучить инструкцию, приложенную производителем к своему продукту. Охлаждающая система машин, работающих по принципу конденсации излишка влаги, заполняется хладагентом. Несмотря на уверения в безопасности вещества, утечки и сброс его в окружающую среду требуется исключить.

Место установки прибора, независимо от его конструктивных особенностей, обязано учитывать:

  • возможность доступа для проведения обслуживания и ремонтных работ;
  • все риски, связанные с вероятной аварийной протечкой хладагента;
  • допустимую удаленность от объектов, создающих угрозу прямого контакта электромашины с потоком воды.

К подобным объектам относится непосредственно чаша бассейна, вихревая ванна, душевая, фонтан, емкость с водой. Согласно европейским стандартам между источником воды и электрооборудованием должно быть по минимуму 2 м.

В случае утечки хладагента угрозу его воздействия необходимо минимизировать. При обнаружении следует усилить работу искусственной вентиляции и дополнить ее методами естественного проветривания.

Аккумуляция вещества происходит в наиболее низких местах, слабо охваченных потоками циркулирующего воздуха. Из-за застоя и накапливания концентрация хладагента может достичь опасных значений.

Недопустим прямой контакт хладагента с горячей поверхностью и открытым пламенем, т.к. при нагревании вещество распадается на токсичные компоненты. Требуется исключить попадание его на открытые участки кожи и в глаза. Нельзя допускать перетекание пролившегося хладагента в канализацию, чтобы не создать в трубопроводе газовые пробки – распространенную причину гидроударов.

При обнаружении незначительной утечки веществу надо просто дать возможность испариться. Если произошел серьезный выброс, надо увеличить интенсивность работы вентиляции, локализовать хладагент песком или хотя бы обычной землей и вызвать ремонтников.

Установка моноблочной настенной модели

Большинство модификаций настенных осушителей выпускается в вариантах, применяемых для напольной установки и навешивания по назначению на вертикальную поверхность. В первом случае к корпусу привинчиваются ножки, а оборудование приобретает статус мобильного осушителя. Во втором все предельно просто – корпус через монтажные петли фиксируется на стене винтами м8.

Настенный монтаж осушителей для бассейновНастенный монтаж осушителей для бассейнов

Установка моноблочных модификаций осушителей может производится как по навесной схеме, так и с креплением в перегородку за счет использования вентиляционных камер

Разберем специфику монтажа настенной модели от фирмы HldROS серии SBA. Рассмотрим вариант установки со встраиванием в перегородку посредством осушаемых камер.

Выполнять ее будем следующим образом:

  • Крепим к корпусу осушителя сверху и снизу две вентиляционные камеры так, чтобы их рабочая сторона была развернута к обрабатываемой поверхности. Используем для фиксации камер винты Ø 3,5.
  • Демонтируем корпус машины для подключения водопроводных труб и установки электрических соединений.
  • Подключаем змеевик, предназначенный для нагрева воды, и дренажный рукав, предназначенный для отвода конденсата.
  • Подсоединяем силовой кабель к щитку зажимов, находящихся в коробке управления.
  • Выполняем все заземляющие узлы, обозначенные изготовителем осушителя.
  • Проверяем качество сформированных узлов и работоспособность системы.
  • Собираем корпус и фиксируем его детали на прежних местах.

Регулярно, раз в полгода, должно проводиться техобслуживание осушающей машины.

В ходе планового обслуживания нужно проверить работу предохранительных и контрольных узлов, проследить, нет ли протечек воды из змеевика и хладагента из охладительной системы. Надо проконтролировать состояние воздушных фильтров, при необходимости их следует замерить, следует проверить балансировку лопастей вентилятора.

Галерея изображений

Фото из

Предельно простой монтаж

Напольный вариант установки

Навешивание на кронштейны

Подключение к электросети и дренаж

В завершении сезона техобслуживание проводится в приведенном выше порядке, но дополняется обязательным дренажом водяного контура.

Сооружение канальной модульной системы

Монтаж модульных систем с канальными осушителями должен производиться согласно заранее разработанному проекту. В разработке выбирается оптимальная трасса прокладки воздуховодов и наилучшее место установки машины. Рассмотрим варианты устройства на примере систем марки Calorex Variheat III.

Варианты проектирования канальных осушителей для бассейнаВарианты проектирования канальных осушителей для бассейна

Выполненные по модульному принципу канальные системы осушения располагают в соответствии с архитектурными и техническими особенностями помещения, а также пожеланиями заказчика (+)

Оборудование выпускается в формате сборных модулей, благодаря чему выполняется:

  • Вертикальная установка осушителя с расположением приточного канала сверху в зоне верхнего перекрытия, за навесным потолком или вдоль линии сопряжения потолка и смежной стены.
  • Вертикальное расположение осушающей машины с установкой приточного канала на уровне радиаторов под оконными проемами. Забор воздуха для обработки производится на уровне верхнего модуля осушителя.
  • Горизонтальное расположение основного агрегата системы с боковым подключением воздуховодов. Забор воздуха для осушения и поставка обработанной массы производится практически на одном уровне.

Оптимальную схему расположения оборудования и воздуховодов подбираются в соответствии с индивидуальными особенностями основного и подсобного помещения бассейна.

Галерея изображений

Фото из

Схема канального осушения

Стационарная осушающая установка

Приборы осушающей установки

Монтаж каналов для забора воздуха

Простая схема управления

Расположение установки на чердаке

Функции канального осушителя

Устройство системы по проекту

Проектирование и расчеты для подбора оборудования

Для грамотного подбора оборудования требуется рассчитать интенсивность испарения. Вычисления проводятся по формуле, регламентированной европейским стандартом VDI 2089.

Формула для расчета интенсивности испарения водыФормула для расчета интенсивности испарения воды

Формула выведена сообществом немецких инженеров для определения осушителя с необходимыми и достаточными возможностями

Рассчитаем интенсивность испарения для малогабаритного частного бассейна с площадью зеркала воды 30 м2. Примем температуру воды в ванне бассейна равной +28ºС, температуру воздуха в плавательном зале +29ºС, значение давления водяных паров в помещении РB возьмем 33,6 мбар. Предположим, что зафиксированная влажность воздуха равна 65 %.

Сначала нужно  вычислить L – величину парциального давления испаряющейся воды. Находим для ее вычисления значение РL100 (при параметрах влажности 100 %) по таблице градации упругости насыщенных водяных паров.

Упругость эта находится в зависимости от температуры воды в чаше бассейна. Согласно принятым нами условиям это 40,07 мбар, которые надо помножить на 0,65 (значение влажности, приведенное к единице).

Таблица для расчета интенсивности испаренияТаблица для расчета интенсивности испарения

Таблица с определенными опытным путем средними значениями упругости воздуха при условном уровне влажности 100 %

РL100 (величина при 100% влажности) × 0,65 (65 %) = 40,07 × 0,65 = 26,05 мбар

W = e × A × (РB – РL) = 15 × 30м2 × ( 33,6 мбар – 26,05 мбар) = 3397,5 г/час ≈ 3398 г/час  = 3,398 кг/ч

При взятых за основу в примере данных с 1м2 водной поверхности в бассейне испаряться будет 0,11 кг влаги.

Это упрощенная схема расчета интенсивности испарения, но при желании можно воспользоваться и другим методом, применяемым в Великобритании.

Как подобрать осушитель воздуха для бассейнаКак подобрать осушитель воздуха для бассейна

Формулу Бязина-Крумме чаще всего используют при проведении расчетов интенсивности испарения частных и общественных бассейнов в Великобритании (+)

Выводы и полезное видео по теме

Видео #1. Назначение и принцип действия устройство для осушения воздуха в бассейне:

Видео #2. Как работают моноблочные осушители:

Видео #3. Что собой представляет канальный осушающий агрегат:

Выбор устройства для сушки воздуха в бассейне – серьезное дело, к которому стоит подойти вдумчиво и обстоятельно. Предложенная нами информация непременно пригодится владельцу бассейна, желающему идеально, но без лишних затрат обустроить любимую собственность. С умом подобранное оборудование будет отлично работать и достойно служить.

А как вы выбирали и монтировали оборудование для сушки воздуха в вашем бассейне? Поделитесь техническими критериями, обосновавшими покупку, и нюансами установки, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото, задавайте вопросы.

Как подобрать осушитель воздуха для бассейна

Как подобрать осушитель воздуха для бассейна

Как подобрать осушитель воздуха для бассейна

Чтобы в бассейне всегда был комфортный микроклимат, следует обязательно применять осушитель воздуха для бассейна. Подобрать осушитель воздуха для бассейна не составит особого труда, если, конечно же, правильно выполнить все расчеты и знать, какие существуют на сегодняшнее время осушители для бассейнов.

Осушитель для бассейна представляет собой особый вид промышленного или полупромышленного оборудования, которое используется для удаления оставшейся влаги.

Как известно, излишки влаги в бассейне, приводят к появлению и развитию грибков, плесени и т. д. Всё это грозит не только быстрой порче интерьера, но и различными отложениями в воде бассейна, запахами и т. д. Вот почему так важно использовать осушители для бассейнов.

Как подобрать осушитель воздуха для бассейна — расчет

На сегодняшнее время существуют различные типы осушителей воздуха для бассейнов. Выбор того или иного типа полностью зависит от поставленных задач на него, общей влажности и т. д.

Самое большое распространение получили для бассейнов следующие осушители воздуха:

  • Ассимиляционные осушители воздуха для бассейнов, способны производить замену тёплого воздуха на холодный, тем самым эффективно устраняя излишнюю влагу в бассейне. Однако подобные осушители воздуха для бассейнов используются редко.
  • Адсорбционные осушители воздуха для бассейнов удаляют влагу с помощью специальных веществ расположенных в резервуарах осушителя. Принцип работы осушителя воздуха для бассейнов данного типа достаточно прост: воздух, проходя через резервуар, избавляется от излишней влаги.
    Как подобрать осушитель воздуха для бассейна
  • 3. Конденсационные осушители воздуха для бассейнов, работаю несколько иначе, чем адсорбционные осушители. Здесь воздух также проходит через отдельный резервуар, в котором при помощи теплообменника он подогревается. При этом часть влаги остаётся в резервуаре и потом отводится из него через конденсационные каналы.

Чтобы ответить правильно на вопрос о том, как выбрать осушитель воздуха для бассейна, в первую очередь необходимо точно определиться какой вид осушителя воздуха будет наиболее эффективно справляться с поставленными на него задачами.

Во многом выбор того или иного вида осушителя для бассейна зависит от конфигурации бассейна, а также других не менее значимых параметров.

Настенные осушители воздуха для бассейнов монтируются прямо на стену. Такие осушители воздуха имеют среднюю мощность, а из их минусов нужно отметить потребность в проводке электричества и создание системы отвода конденсата.

Как подобрать осушитель воздуха для бассейна

Напольные осушители воздуха для бассейнов можно установить прямо на пол. Подобным осушителям воздуха не нужен монтаж, их установка довольно проста. Немаловажным преимуществом напольных осушителей воздуха является то, что их в любой момент можно переставить в другое место для работы, они никак не портят интерьер бассейна.

Канальные осушители воздуха для бассейнов сложны по своей конфигурации и устройству. Канальные системы сушки воздуха используются для обустройств крупных бассейнов, поскольку их использование в маленьких бассейнах попросту не оправдано.

Производя расчет осушителя воздуха для бассейна необходимо, прежде всего, учитывать следующее:

  • Насколько высока температура в бассейне;
  • Какой нужно получить процент влажности в бассейне;
  • Насколько интенсивно испаряется вода из бассейна. Здесь автоматически перемещаемся к первому пункту о температуре воды в бассейне.

Формула для расчета осушителя воздуха в бассейне выглядит следующим образом:

H = U x L (Phac — Pуст) U это коэффициент теплообмена в бассейне, L = объем.

Значения Pуст и Phac это давление водяного пара, ну а H — полученное значение объёма жидкости, от которой следует избавиться за один час для создания комфортного микроклимата в бассейне.

Как подобрать осушитель воздуха для бассейна на самом деле простой, главное это выполнить правильно расчет осушителя ну и определиться с видом устройства которое будет установлено возле бассейна.

Оценить статью и поделиться ссылкой:

Добавить комментарий

Ваш адрес email не будет опубликован.
