Оптимальный угол крыши: Оптимальный угол наклона двухскатной крыши: порядок расчета пошагово – Оптимальный угол наклона двухскатной крыши

Оптимальный угол двускатной крыши

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового по ссылке. Также о количестве волн.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина – это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Посмотрите видео об уклоне скатов.

Оптимальный угол наклона двухскатной крыши и чем опасен неверный подбор угла

Двухскатная крыша — одна из наиболее часто используемых конструкций кровли, имеющая две наклонные плоскости, разделенные ребром — коньком.

Скаты могут быть как одинаковые, создающие в поперечном сечении равнобедренный треугольник, так и разные, имеющие различные углы наклона и площадь.

Кроме того, распространена мансардная конструкция двухскатной крыши, когда скаты состоят из двух плоскостей с разным углом наклона.

Такая конструкция позволяет более эффективно использовать чердачное пространство в хозяйственных или жилых целях.

Основным преимуществом двухскатных крыш считается

простота сооружения и надежность в эксплуатации, отсутствие или малое число ендов или разжелобков, способствующих скоплению воды или снега.

Конструкция в целом обеспечивает оптимальное распределение веса стропил и кровли на стены, способствуя максимальному сроку службы крыши.

Подробно о том, как сделать двускатную крышу самому вы прочитаете здесь.

Какие силы воздействуют на стропила и кровельное покрытие

В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.

Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.

Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить

значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.

Бороться с такими природными проявлениями можно только профилактическими мерами:

• Созданием запаса прочности при расчетах.
• Учетом преобладающих в регионе ветров, их силы и направления.
• Учетом среднегодового количества осадков, их состава и качественных показателей.
• Правильным выбором угла наклона скатов.

Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.

Ветровые нагрузки на стропильные системы

Зависимость угла наклона от выбора кровельного материала

С точки зрения экономии материала и снижения парусности кровли, угол наклона скатов должен быть минимален.

При этом, слишком пологая крыша будет удерживать большие массы снега или препятствовать эффективному оттоку воды.

Но самым главным критерием выбора угла наклона является кровельный материал.

Его характеристики определяют оптимум, основываясь на таких показателях:

• Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
• Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
• Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
• Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред людям или имуществу, оказавшимся в зоне падения снега.

Исходя из этих параметров, для каждого типа кровельного материала существуют свои пределы наклона скатов. Несколько упрощая, можно сказать, что материалы с более гладкой и водонепроницаемой поверхностью допускают наименьший угол наклона, а более шероховатые и впитывающие воду — требуют более крутого наклона. В основном, преобладают значения от 20° до 45°.

Зависимость угла от угла и кровельного материала

Как измерить угол наклона двухскатной крыши

Прежде всего, следует определиться, что такое угол наклона. Это угол между плоскостью ската и горизонталью.

Наклон скатов принято измерять в градусах или в процентах. Если с градусами все понятно, то проценты получаются из отношения высоты конька над перекрытием верхнего этажа к половине ширины здания.

Использование процентов введено для простоты — сложные тригонометрические расчеты чреваты ошибками, а разделить одну величину на другую проще и точнее. Тем не менее, часто прибегают к помощи таблиц Брадиса, чтобы узнать точное значение в градусах.

При расчетах угла наклона ломаного ската используются значения, относящиеся к определяемым участкам. Это относится как к ширине — учитывается та часть, которая накрывается участком кровли, так и к высоте над перекрытием.

Это касается как определения нагрузок и мощности несущих элементов, так и расчета необходимого количества материала.

Как измерить угол двускатной крыши

Минимальный угол наклона двухскатной крыши

Необходимо сразу определиться с правильным пониманием термина «минимальный». Имеется в виду наименьшее допустимое значение угла наклона кровли с учетом ветровой и снеговой нагрузки.

Именно в этом моменте кроются многие сложности: указанные величины в разных регионах сильно отличаются друг от друга, поэтому необходимо знать среднегодовое количество осадков, объемы снега и его качественный состав (мокрый снег гораздо тяжелее сухого и может стать причиной разрушения неправильно рассчитанной крыши).

Кроме того, следует иметь представление о преобладающих ветрах, их силе и направлении и, что особенно важно, о наличии в регионе периодических порывов ветра ураганной силы.

Учитывая эти обстоятельства, минимальный угол может быть определен как наименьшее значение, заявленное в СНИПах с поправкой на климатические условия. Специалисты однозначно рассматривают для скатных крыш минимум в 20°, который применяется лишь для нежилых или неиспользуемых чердаков.

Поиск минимального угла

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

• Назначение чердака.
• Используемое кровельное покрытие.
• Климатические условия.

Оптимальный угол наклона двускатной крыши

Полезное видео

Рекомендуем просмотреть видео-инструкцию по установке двускатной крыши:

Вычисляем оптимальный угол наклона двухскатной крыши

Когда нужно рассчитать оптимальный угол наклона двускатной крыши, то нужно обязательно учитывать следующие факторы:

1. Конструктивные и архитектурные особенности строения и его аэродинамические характеристики. Ведь некоторые здания имеют настолько сложную архитектуру, что для сглаживания некоторых элементов требуется использование индивидуального возведения, например, полукруглой или куполовидной кровли.
2. Погодные условия, в которых предполагается возведение крыши – количество и вид выпадающих осадков. Чем больше количество осадков, выпадающих особенно в зимнее время, тем сложнее приходится стропильным элементам. Если угол наклона небольшой, то нагрузка, например, от снега будет чрезвычайная и в какой-то момент силовые элементы могут не выдержать.
3. Преобладающая средняя скорость ветра и даже в некоторых случаях его направление. Если на территории для возведения здания присутствуют периодически повторяющиеся сильные порывы ветра, то стоит выбрать как можно меньший угол наклона кровли. При экстремальных условиях это способствует лучшей обтекаемости, и исключить срыв или опрокидывание кровельной конструкции.

Оптимальные параметры

Оптимальный угол двускатной крыши, принятый с учётом многих факторов в Российской Федерации, считается от 40 до 60 градусов. Однако беря эти значения надо обязательно учесть розу и силу ветров, среднее количество осадков, выпадающих на этой территории, что бы не получилось так, что кровля не выдержит нагрузок.

Но тем не менее именно данная величина способствует максимальной обтекаемости и минимальной накопляемости зимних осадков в холодный период года, когда на улице отрицательная температура. А также данный угол наклона двускатной крыши делает возможным максимально удобным производить обслуживание в случае профилактического ремонта всей крыши.

В регионах где преобладают в течение года солнечные дни и практически отсутствуют минусовые температуры иногда целесообразно заменить двускатную кровлю на плоскую.

Расчет угла наклона

Для того, что произвести корректные расчёты можно воспользоваться специальными интернет-онлайн сервисами. С их помощью можно практически безошибочно подобрать необходимые параметры и исключить ошибки при возведении.

Надо отметить, что при расчёте необходимых параметров должны обязательно учитываться следующие величины:

1. длина стропил;
2. высота будущего конька крыши;
3. длина пролёта одного ската крыши;
4. тангенс угла наклона.

Учитывая все эти параметры можно сделать однозначный вывод о том, что чем меньше высота будущей крыши, тем соответственно меньше должна быть длина ската кровли двускатной крыши.

Ручной способ расчета

Здесь необходимо будет воспользоваться геометрической формулой и таблице Брадиса. При её отсутствии можно показания тангенса вычислить с помощью обычного инженерного калькулятора.

Сама формула имеет следующий вид:

1. HК — высота конька крыши;

1. tga — тангенс угла наклона;

1. LОСН — длина основания.

Величина длины основания обязательно делится напополам, так кровля двускатная.

Зависимость от типа кровельного покрытия

При выборе типа кровли будущей крыши также очень важно учесть угол наклона.

1. Если в качестве покрытия планируется использовать шиферное покрытие, то минимальный угол должен составлять 25 градусов. В противном случае при выпадении жидких осадков вода будет затекать в зазоры, где материал идёт внахлёст.
2. Для металлочерепичного материала минимальный наклон составляет 15 градусов. При несоблюдении этого требования существует риск того, что листы материала могут быть сорваны с мест крепления при сильных порывах ветра.
3. Мягкая кровля допускает уклон от 15 градусов и до 60. Но при условии, если дополнительно производится крепление специальными гвоздями, исключающими отрыв и сползание материала вниз по плоскости наклона.

Особый случай

Если под сводами будущей двускатной крыши планируется возведение мансардного тёплого помещения, то надо обязательно учесть, тот факт, что чем круче будет угол наклона кровли для повышения высоты сводов помещения, тем соответственно выше вероятность того, что крыша не выдержит сильного порыва ветра. Поэтому оптимальный угол наклона двухскатной крыши в этом случае должен быть рассчитан с учетом всех особенностей мансарды.

Подводя итоги

Делая вывод надо учесть тот факт, что правильно высчитанный наклон скатов крыши сможет уменьшить нагрузку от ветра и сделать максимально наименьшим количество скапливаемых осадков. Но и ещё способствует разумной экономии денежных средств в количестве использованных строительных материалов.

В случае сомнения в собственных силах стоит обязательно обратиться за помощью к настоящим профессионалам, которые смогут оказать качественную и квалифицированную помощь. При попытке сэкономить может получиться так, что некоторые работы будут выполнены с ошибками. В последующем это может привести к аварийным последствиям.

Угол двускатной крыши

Как правильно спроектировать и рассчитать угол наклона малоуклонной крыши

Крыша это один из важных элементов дома. Данный элемент служит для защиты жилища от атмосферных осадков, солнечных лучей и холода. Правильно сконструированная крыша будет надежной защитой дома от снега и дождя. В то время как неправильно сделанная крыша может послужить причиной серьезных проблем, вплоть до разрушения. В рамках этой статьи мы поговорим о том, как расчитать уклон крыши (в качестве примера мы рассмотрим двускатные малоуклонные крыши), чтобы она была наиболее эффективной, по каким критериям стоит определять угол уклона крыши и какие есть минимальные углы наклона для различных кровельных материалов.

По каким критериям подбирается оптимальный угол наклона крыши?

Пожалуй, самым главной функцией крыши является защита от снега и дождя. Но как и любое строительное сооружение, крыша должна быть выстроена по определенным правилам, так как имеет свои ограничения. Главными критериями, по которым определяется оптимальный угол наклона двускатной крыши это количество осадков, сила ветров и средняя влажность в месте расположения здания. Так крыши с большим углом наклона превосходно отводят воду, снег и загрязнения, что казалось бы прекрасно. Но если в место постройки дома является сильно ветреным, то высокая крыша может быть опасна. Потому что сильный ветер может её просто сдуть, или сломать крушу и вместе с ней часть дома. В тоже время если в месте расположения дома высокая влажность и большой уровень осадков, то крыша с малым углом наклона будет медленно отводить воду и собирать различные листья, ветки и грязь. Которые будут удерживать влагу. Поэтому для создания оптимальной крыши подбирается такой угол наклона, который бы хорошо отводил воду и не сильно был подвержен воздействию ветра.

Высокие крыши помимо возможно повреждения сильным ветром, также более сильно подвержены выдуванию тепла в зимний период времени. Поэтому высоту крыши нужно подбирать еще с таким расчетом, чтобы тепло не выдувалось через крышу.

Виды двускатных крыш

Обычно выделяют несколько видов крыш. Это «произвольные», малоуклоннные и средние. А теперь давайте разберем каждый из них по отдельности.

Под произвольными крышами подразумевается отсутствие расчета увеличения нагрузки в результате парусности (воздействия ветра), а также учета атмосферных осадков. Такие крыши делают больше исходя из пожеланий хозяина дома. Нередко в подобных крышах размешают комнаты или кладовки.

Средние крыши это идеальное соотношение угла ската крыши как по отношению к влиянию ветра, так к атмосферным осадкам. Данный вид кровли рекомендуется возводить в местах с большим количеством дождей.

Малоуклонная крыша это вид кровли, полностью направленный на снижение влияния ветра. Они могут быть установлены в любом регионе, так как имеют такой критерий как минимальный уклон крыши, который индивидуален для каждого материала. Данный показатель служит для того чтобы малоуклонные крыши справлялись с дождями, не сильно страдали от загрязнения и при этом почти не были подвержены влиянию ветра.

Малоуклонные крыши по своим водоотводящим качествам не сильно уступают нормальным. Но на них тратиться меньшее количество материалов. Поэтому с экономической позиции такой вид крыш очень выгоден.

Способы измерения угла наклона

На сегодняшний день принято измерять угол ската крыши при помощи двух систем, а именно непосредственно сам угол или в процентном соотношении. Для того чтобы правильно подобрать угол можно использовать любую из систем. Чтобы узнать градус можно измерить саму крышу или её модель на бумаге. Или также при установке крыши можно закладывать нужный градус. Для того чтобы узнать угол в процентном соотношения берется высота конька и делиться на половину ширины здания. А после все умножается на 100%. В процентном соотношении 1 градус будет равняться 1,7% а 45 градусов 100%.

Почему минимальный угол наклона от одного материала к другому сильно отличается?

У каждого из видов кровли есть свои плюсы и недостатки. Но цифры минимального угла наклона отнюдь взяты не с потолка. Минимальный угол ската крыши рассчитывался исходя из поведения отдельных материалов и влияния окружающей среды. Так допустим шифер, имеет очень большой минимальный угол ската. Это обусловлено тем фактом, что при «низком» расположение листов шифера образуется сильное влияние ветра, который загоняет влагу под шифер. И в результате чего конструкция кровли начинает отсыревать да и сам шифер рушиться. Так как из под шифера влага будет испаряться гораздо дольше, чем на открытом воздухе.

Если у дома уровень наклона кровли ниже допустимого и нет специальных мер которые бы предотвращали попадание влаги. То скорее всего такое жилище будет очень влажным. А влажные дома это рассадник плесени, паразитов и гнилостных бактерий. Дом построенный по неправильным технологиям может быть опасным для здоровья.

Минимальные углы наклона различных кровельных материалов

Теперь давайте рассмотрим различные минимальные углы наклона. Применимые для различных материалов. И начнем с самых больших показателей.

• Черепица или шифер. Данный вид кровли обладает наибольшим углом минимально наклона и составляет он 22° . Если есть подобная двускатная крыша, угол наклона которой меньше это цифры, то скорее всего ветер будет задувать воду и влагу под саму крышу в местах стыков.
• Металлочерепица. Для этого материала минимальный угол наклона гораздо меньше чем для черепицы и составляет всего 14°. И хотя ветер не задувает под металлочерепицу влагу и воду, но он может погнуть данный кровельный материал (или сорвать). Это происходит вследствие того факта что уменьшение угла наклона увеличивает подкровельный вентиляционный зазор. Поэтому сильный ветер, заходя «снизу» кровли может обладать поистине ужасающей силой.
• Профнастил. В случае использования профнастила минимальный угол ската равняется 12°. Правда в дополнение для этого материала, при таком малом угле, рекомендуется все стыки обязательно промазать герметикам.
• Ондулин. Минимальный угол малоуклонной крыши выполненной из данного вида кровли составляет всего 6°. Ондулин является одним из самых надежных видов кровли применимых для малоуклонных крыш. Поэтому если вы собираетесь возвести подобную крышу с небольшим уклоном, то присмотритесь к этому материалу.
• Рулонные покрытия. Данный вид кровли имеет различные цифры минимально угла наклона начиная от 5° и до 15°. Все зависит от количества слоев крыши. Если используется 3-4 слоя, то возможен угол ската крыши 5°. Если от 1 до 2, то от 10° до 15°.

Несколько рекомендаций по возведению малоуклонных крыш

Все приведенные цифры носят исключительно рекомендательный характер. Т.е. если человек решает сделать угол еще меньше, то ничего страшного не произойдет. Особенно в случаях, когда поимо основного материала кровли еще и применяется дополнительная не пропускающая воду нижняя кровля. Допустим из тех же материалов на основе битума (толь, рубероид). Данный вариант не слишком дорогой с экономической точки зрения и помогает сделать крыши с еще более меньшим минимальным углом ската.

Крыша с наклоном ската немного выше минимального

Некоторые специалисты наоборот рекомендуют делать кровлю имеющую угол ската выше минимальных значений на несколько градусов. Объясняют они это тем, что низкие крыши с углом чуть больше минимального почти не чего не теряют по запасу прочности. Но приобретают более качественный эстетический вид и лучше отводят воду.

Также хотелось бы еще рассказать об одном важном моменте, который периодически забывают строители. А именно планирование водостока, в который должна стекать вода с крыши. Если вы не подумаете об этом заранее, то после сооружения крыши может возникнуть ряд затруднений связанных с отведением воды.

Как вывод из всего вышеописанного можно понять, что малоуклонные крыши ­довольно полезная вещь, поскольку они имеют ряд серьезных плюсов по сравнению с другими видами крыш (таких как отсутствие парусности, экономичность, эстетичность). И хотя у них есть определенный минимальный угол уклона, который зависит от материала, из которого они изготовлены, но при желании его можно изменить, применив дополнительные средства защиты от воды. И хотя это потребует дополнительных затрат, если есть подобная техническая задача, то она становиться реализуема, ведь не везде и всегда можно применять высокие крыши.

[content-egg module=GdeSlon template=compare]

Как определить оптимальный угол наклона двускатной крыши

Профессиональным строителям хорошо известно, что угол наклона двускатная крыша должна иметь максимально подходящий к условиям эксплуатации. Не стоит думать, что это проблема только эстетического характера. Уклон двускатной крыши зависит от множества других факторов.

Содержание

Видео о конструкции и правилах монтажа скатной крыши ↑

Каким должен быть оптимальный уклон ↑

Этот показатель измеряют в градусах от горизонтальной линии. Считается, что он может варьироваться от 5 до 60 градусов. Разброс довольно велик, поскольку пять градусов образуют практически плоскую крышу, а кровля с уклоном в 60 градусов может оказаться слишком крутой. На невысоком здании крыша с большим уклоном может смотреться совершенно не пропорционально.

На эту тему среди профессиональных кровельщиков ходит байка, которая вполне может оказаться правдой. Говорят, некоторые клиенты подбирают уклон ската «на глазок». Рабочие, вооружившись длинными досками, отправляются на крышу и ставят их как стропила, а будущий домовладелец оценивает результат визуально, отдавая команды «выше», «ниже» и т. д.

Разумеется, настоящие специалисты поступают иначе. Они прекрасно знают, что выбирая уклон двускатной крыши, следует учесть:

• прогнозируемую снеговую нагрузку;
• количество дождевых осадков;
• возможные ветровые нагрузки;
• тип кровельного материала;
• толщину кровельного пирога и т. п.

Совет : Выбирая угол уклона двускатной кровли, следует помнить, что от его размеров зависит площадь ската, а значит и количество кровельного материала. Таким образом, увеличение этого показателя влечет закономерное повышение стоимости кровельных работ и затрат на материалы.

Почему нужно учесть погодные условия ↑

Самый коварный враг любой крыши — осадки. Прежде всего, это снег, который оседает на поверхности кровельного материала, нагревается, тает и проникает в малейшие щели. Немало опасности представляют для кровли и проливные дожди. Чем выше угол наклона крыши, тем быстрее осадки ее покидают, тем меньше воздействие влаги.

Казалось бы, оптимальный угол наклона двухскатной крыши должен быть достаточно большим, однако все не так просто. Жители ветреных районов хорошо знают, что с ростом значения уклона кровли растут размеры ската, а значит, и парусность крыши. В местностях, открытых всем ветрам, слишком крутой уклон ската может сослужить плохую службу, поскольку парусность конструкции возрастет. Поэтому чаще всего россияне выбирают для своих домов конструкции с уклоном 11-45 градусов. Самые популярные цифры обычно находятся в пределах от 35 до 40 градусов.

Требования производителей кровельных материалов ↑

Все профессиональные кровельщики строго придерживаются рекомендаций производителей кровельных материалов в отношении минимального угла наклона ската. Дело в том, что скопившийся на крыше снег может оказаться слишком тяжелым, элементы кровли под его весом деформируются. Из-за этого появляются небольшие щели, в которые просачивается влага, вскоре крышу понадобится ремонтировать.

В зависимости от типа кровельного материала изготовители устанавливают следующие нормы минимального уклона крыши:

• Для наборных элементов, таких как черепица или шифер, этот показатель должен составлять не менее 20 градусов;
• Профнастил можно укладывать на скаты крыши с уклоном 12 градусов или больше;
• При использовании рулонных кровельных материалов минимальный уклон зависит от количества слоев: чем их больше, тем меньше может быть уклон. Двухслойное покрытие можно применять при уклоне не менее 10-15 градусов, а вот рулонные кровли, уложенные в три слоя, вполне пригодны для пологих крыш с уклоном всего 2-4 градуса;
• Для ондулина приемлемым является минимальный показатель в 6 градусов;
• Металлочерепицей укрывают конструкции с уклоном не менее 14 градусов.

Совет : Минимальный угол наклона — не единственный показатель, который следует учесть при проектировании кровли. Необходимо рассчитать несущую способность всех элементов каркаса крыши и убедиться, что стены и фундамент выдержат нагрузку. Лучше всего поручить это задание профессиональному архитектору.

Если нужны расчеты: две простые формулы ↑

Нередко при составлении проекта крыши необходимо произвести расчеты, которые связаны со значением уклона кровли. Для этого обычно используют две простые формулы из школьного курса геометрии и понятия синуса и тангенса угла.

Чтобы вычислить значение наклона крыши в градусах, следует измерить высоту конька и длину торцевой стены. Последнюю цифру нужно разделить пополам. Затем можно воспользоваться формулой:

Тангенс угла наклона = Половина длины торцевой стены / Высота конька

Определив тангенс, можно вычислить и значение угла в градусах, например, воспользовавшись таблицами Брадиса или специальным инженерным калькулятором, в котором встроены соответствующие функции.

Если требуется вычислить длину стропильной ноги, следует узнать синус угла наклона, а затем разделить на эту цифру значение высоты конька, т. е.:

Длина стропильной ноги = Высота конька / Синус угла наклона кровли.

Хотя конструкция двускатной кровли считается самой простой в исполнении, на практике начинающий кровельщик может обнаружить множество «подводных камней». Поэтому не стоит пренебрегать рекомендациями специалистов еще на стадии проектирования. А чтобы получить гарантированно надежный результат, следует воспользоваться услугами бригады профессиональных кровельщиков.

Оптимальный угол двускатной крыши — Клуб Мастеров

Оптимальный угол наклона двухскатной крыши и чем опасен неверный подбор угла

Двухскатная крыша — одна из наиболее часто используемых конструкций кровли, имеющая две наклонные плоскости, разделенные ребром — коньком.

Скаты могут быть как одинаковые, создающие в поперечном сечении равнобедренный треугольник, так и разные, имеющие различные углы наклона и площадь.

Кроме того, распространена мансардная конструкция двухскатной крыши, когда скаты состоят из двух плоскостей с разным углом наклона.

Такая конструкция позволяет более эффективно использовать чердачное пространство в хозяйственных или жилых целях.

Основным преимуществом двухскатных крыш считается простота сооружения и надежность в эксплуатации, отсутствие или малое число ендов или разжелобков, способствующих скоплению воды или снега.

Конструкция в целом обеспечивает оптимальное распределение веса стропил и кровли на стены, способствуя максимальному сроку службы крыши.

Подробно о том, как сделать двускатную крышу самому вы прочитаете здесь.

Какие силы воздействуют на стропила и кровельное покрытие

В течение срока эксплуатации крыша постоянно испытывает нагрузки разного рода. Проблема состоит не в их наличии — этот вопрос легко решается усилением стропильной системы. Дело в разнообразии и в неравномерности этих нагрузок.

Постоянная и неизменная — вес кровельного пирога и собственно кровли, они создают непрерывное давление на элементы стропил за счет своего веса. К дополнительным относится ветровая нагрузка и вес выпадающих осадков.

Если в регионе преобладают умеренные ветра определенного направления, то разовый порыв ураганной силы может причинить значительный урон или вовсе сорвать крышу. В зимнее время при аномально большом количестве выпавшего снега нагрузка на кровлю может превысить допустимые значения, что чревато деформациями или нарушением целостности покрытия и образованием протечек.

Бороться с такими природными проявлениями можно только профилактическими мерами:

• Созданием запаса прочности при расчетах.
• Учетом преобладающих в регионе ветров, их силы и направления.
• Учетом среднегодового количества осадков, их состава и качественных показателей.
• Правильным выбором угла наклона скатов.

Выбор правильного угла наклона скатов — один из самых действенных приемов нейтрализации вредных воздействий на стропильную систему. Он позволяет снизить давление снега за счет исключения его скапливания, отрегулировать ветровую нагрузку за счет уменьшения парусности кровли и обеспечить сток дождевой воды, исключая ее замерзание в ночное время в осенний период.

Ветровые нагрузки на стропильные системы

Зависимость угла наклона от выбора кровельного материала

С точки зрения экономии материала и снижения парусности кровли, угол наклона скатов должен быть минимален.

При этом, слишком пологая крыша будет удерживать большие массы снега или препятствовать эффективному оттоку воды.

Но самым главным критерием выбора угла наклона является кровельный материал.

Его характеристики определяют оптимум, основываясь на таких показателях:

• Жесткость. Величина, определяющая допустимый вес или давление на поверхность без вызывания деформаций.
• Пластичность. Способность материала менять форму под воздействием нагрузок без разрушения.
• Водонепроницаемость. Впитывание воды способствует быстрому разрушению материала.
• Качество поверхности. Снеговые массы легко сходят с гладких поверхностей, освобождая кровлю от давления. При этом, сход больших объемов может причинить определенный вред людям или имуществу, оказавшимся в зоне падения снега.

Исходя из этих параметров, для каждого типа кровельного материала существуют свои пределы наклона скатов. Несколько упрощая, можно сказать, что материалы с более гладкой и водонепроницаемой поверхностью допускают наименьший угол наклона, а более шероховатые и впитывающие воду — требуют более крутого наклона. В основном, преобладают значения от 20° до 45°.

Зависимость угла от угла и кровельного материала

Как измерить угол наклона двухскатной крыши

Прежде всего, следует определиться, что такое угол наклона. Это угол между плоскостью ската и горизонталью.

Наклон скатов принято измерять в градусах или в процентах. Если с градусами все понятно, то проценты получаются из отношения высоты конька над перекрытием верхнего этажа к половине ширины здания.

Использование процентов введено для простоты — сложные тригонометрические расчеты чреваты ошибками, а разделить одну величину на другую проще и точнее. Тем не менее, часто прибегают к помощи таблиц Брадиса, чтобы узнать точное значение в градусах.

При расчетах угла наклона ломаного ската используются значения, относящиеся к определяемым участкам. Это относится как к ширине — учитывается та часть, которая накрывается участком кровли, так и к высоте над перекрытием.

Это касается как определения нагрузок и мощности несущих элементов, так и расчета необходимого количества материала.

Как измерить угол двускатной крыши

Минимальный угол наклона двухскатной крыши

Необходимо сразу определиться с правильным пониманием термина «минимальный». Имеется в виду наименьшее допустимое значение угла наклона кровли с учетом ветровой и снеговой нагрузки.

Именно в этом моменте кроются многие сложности: указанные величины в разных регионах сильно отличаются друг от друга, поэтому необходимо знать среднегодовое количество осадков, объемы снега и его качественный состав (мокрый снег гораздо тяжелее сухого и может стать причиной разрушения неправильно рассчитанной крыши).

Кроме того, следует иметь представление о преобладающих ветрах, их силе и направлении и, что особенно важно, о наличии в регионе периодических порывов ветра ураганной силы.

Учитывая эти обстоятельства, минимальный угол может быть определен как наименьшее значение, заявленное в СНИПах с поправкой на климатические условия. Специалисты однозначно рассматривают для скатных крыш минимум в 20°, который применяется лишь для нежилых или неиспользуемых чердаков.

Поиск минимального угла

Оптимальный угол наклона двухскатной крыши

Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.

Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.

Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.

Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.

Более точные значения выбираются исходя из таких факторов, как::

• Назначение чердака.
• Используемое кровельное покрытие.
• Климатические условия.

Оптимальный угол наклона двускатной крыши

Полезное видео

Рекомендуем просмотреть видео-инструкцию по установке двускатной крыши:

Как рассчитать оптимальный угол наклона двухскатной крыши?

Как определить оптимальный угол наклона двухскатной крыши, является чрезвычайно актуальным вопросом, от которого зависит прочность и надежность всего здания. Современное строительство развивается стремительными темпами. С каждым днем становится все больше новых материалов и, соответственно, подходов к их установке. Наряду с проверенными изделиями появляется все больше инновационных средств, которые могут использоваться для укладки кровли. Однако все они имеют различные характеристики и структуру.

Схема устройства двускатной крыши.

Факторы, влияющие на прочность и долговечность кровли

Строительство любой крыши начинается с составления генплана и выбора основного полотна для кровли. Все нюансы и мелочи должны быть обязательно учтены и продуманы, поскольку даже малейшая оплошность может стать фатальной и нарушить общее равновесие конструкции. В связи с этим необходимо разобраться, какие силы и нагрузки влияют на поверхность, которая составляет основу крыши. Главными факторами, воздействующими на кровлю, являются:

• вес стропильных конструкций;
• ветровая нагрузка;
• влияние осадков;
• особенности климата;
• вес покрытия.

Стропильная система направлена на поддержание всей крыши и организацию ее наилучших качеств, таких как прочность и надежность. Однако она имеет еще и значительный вес, который создает дополнительную нагрузку на балки перекрытия. Как правило, для удержания всего кровельного пирога используются бревна и балки больших сечений, кроме того, система дополнительных компенсаторов. Все эти элементы конструкции двускатной крыши имеют значительные показатели веса, которые тоже необходимо учитывать при составлении генплана и определении угла наклона покрытия.

Ветровая нагрузка тоже играет немаловажную роль, поскольку чем выше его значения, тем большая сила действует на основную плоскость. В некоторых случаях ветра могут достигать огромных показателей и, соответственно, нагружать все системы конструкции. Поэтому угол наклона двускатной крыши должен быть ориентирован и на этот вид нагрузки.

Самым главным фактором, определяющим само возведение крыши и ее уклон, является влияние осадков.

Снег, дождь, град или оледенение — все эти факторы не только проверяют на прочность все системы кровли, но и несут в себе большие показатели удельного веса, которые играют первостепенную роль при организации крыши. Первое место по опасности и уровню воздействия по праву занимает снеговая составляющая. Она может создавать предельные нагрузки, достигающие 200-250 кг на 1 м² покрытия, что для некоторых материалов может оказаться фатальным. Поэтому ориентация на осадки крайне важна при составлении генплана.

Выбор конструкции в зависимости от уклона кровли.

Все эти природные факторы характеризуются особенностями климата той или иной части территории.

Поэтому для более суровых условий необходимо использование материалов, способные выдержать все испытания и сочетать идеальные характеристики прочности и долговечности конструкции.

Для мягкого климата, который не подразумевает критических ветровых или снеговых нагрузок, возможно использование более простых материалов, подходящих для этого конкретного участка местности.

Финальным фактором, воздействующим на общую картину прочности строения, является вес самого покрытия. Как правило, самые большие нагрузки создает такое привычное и распространенное изделие, как шифер. Именно он является самым тяжелым, однако его дешевизна в большинстве случаев перевешивает все остальные недостатки.

Влияние угла наклона на характеристики кровли

Какой же тип крыши лучше всего подойдет в наших климатических условиях? На сегодняшний день существует богатый выбор фактур и контуров кровли. Это двух- или четырехскатные варианты, шатровые или любые другие системы. Однако именно двускатная крыша способна сочетать в себе оптимальный набор устойчивости и функциональности. Поэтому ее выбор для создания купола кровли является наилучшим решением.

Как влияет неправильный угол ската на общие характеристики кровли? Неверно подобранные углы наклона двускатных крыш ведут к нарушению прочности и долговечности всей системы. При слишком маленьком угле ската возможно проникновение воды или иных чужеродных образований под плоскость.

Минимальные уклоны крыши для разных типов кровельных покрытий.

Отжимной ветер, талая вода, снеговая составляющая — все эти критерии являются неизменными факторами риска, поскольку способны проникать и заполнять собой самые труднодоступные места.

Слишком крутые крыши могут обеспечить нейтрализацию подобных факторов, однако в этом случае вступает в силу ветровая составляющая нагрузки.

Снег или вода будут сползать с поверхности крыши естественным способом, при этом кровля образует своеобразный парус, который примет на себя всю ветровую нагрузку.

Хотелось бы отметить, что она может достигать критических величин, а это способно неблагоприятно сказаться на характеристиках надежности всей системы. Поэтому оптимальный угол должен быть рассчитан с учетом всех критических факторов и характеристик основного укрывного материала.

Крыши с отклонением выше 45° считаются крутыми, а с 10° и ниже — пологими. Поэтому идеальными показателями для двускатных крыш являются средние значения, которые варьируются в пределах 20-35°С.

Именно подобные показатели создают хорошие предпосылки для строительства идеальной по своим качествам кровли.

Величины угла наклона для каждого материала

Рассчитать нужный угол наклона помогут характеристики материалов, которые послужат основой будущей кровли. Поскольку каждый из них имеет свои граничные показатели, которые обеспечивают сохранность помещения от влаги и других погодных неудобств.

Выглядят эти показатели следующим образом:

Таблица углов наклона крыши.

1. 20° являются предельными для шифера и обыкновенной черепицы, поскольку структура самих этих материалов подразумевает использование их в наклонном состоянии. Это обусловлено сегментированием и рельефом подобных изделий. Особенно это касается черепицы, которая состоит из множества отдельных кусочков и просто не может быть эффективной на плоской поверхности. Тем более крепление этих материалов производится внахлест друг на друга, что не может обеспечить эффективного сцепления изделий при слишком низких углах ската. Это может привести к протечкам и проникновению любого естественного мусора, такого как листья деревьев или обыкновенная пыль.
2. 14° подразумевает минимальные значения для металлочерепицы. Она благодаря своей структуре может быть использована в немного более пологом состоянии, однако слишком сильно надеяться на прочность замка изделий также не следует. К тому же такие показатели подразумевают слишком большой нахлест листов, а это может быть неактуально с материальной стороны из-за нецелесообразности расхода изделий. Поэтому крыши с металлочерепицей проектируются исходя из своих конструктивных особенностей и подразумевают относительно большие показатели наклона плоскости.
3. 12° являются минимальными для профнастила. Этот материал хотя и обеспечивает более надежную сцепку листов между собой, он не может гарантировать идеальные условия для обеспечения прочности конструкции при наименьших показателях наклона.
4. 8° и ниже являются предельными значениями для любых рулонных материалов. Именно они предназначены для использования на практически ровных поверхностях и обеспечивают хорошие показатели защиты плоскости. Также благодаря возможности наложения нескольких слоев показатели надежности прямо пропорциональны им.

Заключение по теме

Выбор двускатной кровли с оптимальным углом наклона поверхности — задача достаточно сложная, включающая в себя множество нюансов и уточнений. Главными критериями, влияющими на итоговую поверхность крыши, являются атмосферные осадки и вес кровельного пирога.

Именно эти показатели отвечают за надежность и прочность всей конструкции. Кроме того, следует учесть, что для каждого кровельного материала существует свое критическое значение, которое актуально только для отдельного изделия. Так, шифер имеет самые низкие показатели наклона плоскости, а рулонные материалы занимают лидирующие позиции в этом соревновании.

Вычисляем оптимальный угол наклона двухскатной крыши

Когда нужно рассчитать оптимальный угол наклона двускатной крыши, то нужно обязательно учитывать следующие факторы:

1. Конструктивные и архитектурные особенности строения и его аэродинамические характеристики. Ведь некоторые здания имеют настолько сложную архитектуру, что для сглаживания некоторых элементов требуется использование индивидуального возведения, например, полукруглой или куполовидной кровли.
2. Погодные условия, в которых предполагается возведение крыши – количество и вид выпадающих осадков. Чем больше количество осадков, выпадающих особенно в зимнее время, тем сложнее приходится стропильным элементам. Если угол наклона небольшой, то нагрузка, например, от снега будет чрезвычайная и в какой-то момент силовые элементы могут не выдержать.
3. Преобладающая средняя скорость ветра и даже в некоторых случаях его направление. Если на территории для возведения здания присутствуют периодически повторяющиеся сильные порывы ветра, то стоит выбрать как можно меньший угол наклона кровли. При экстремальных условиях это способствует лучшей обтекаемости, и исключить срыв или опрокидывание кровельной конструкции.

Оптимальные параметры

Оптимальный угол двускатной крыши, принятый с учётом многих факторов в Российской Федерации, считается от 40 до 60 градусов. Однако беря эти значения надо обязательно учесть розу и силу ветров, среднее количество осадков, выпадающих на этой территории, что бы не получилось так, что кровля не выдержит нагрузок.

Но тем не менее именно данная величина способствует максимальной обтекаемости и минимальной накопляемости зимних осадков в холодный период года, когда на улице отрицательная температура. А также данный угол наклона двускатной крыши делает возможным максимально удобным производить обслуживание в случае профилактического ремонта всей крыши.

В регионах где преобладают в течение года солнечные дни и практически отсутствуют минусовые температуры иногда целесообразно заменить двускатную кровлю на плоскую.

Расчет угла наклона

Для того, что произвести корректные расчёты можно воспользоваться специальными интернет-онлайн сервисами. С их помощью можно практически безошибочно подобрать необходимые параметры и исключить ошибки при возведении.

Надо отметить, что при расчёте необходимых параметров должны обязательно учитываться следующие величины:

1. длина стропил;
2. высота будущего конька крыши;
3. длина пролёта одного ската крыши;
4. тангенс угла наклона.

Учитывая все эти параметры можно сделать однозначный вывод о том, что чем меньше высота будущей крыши, тем соответственно меньше должна быть длина ската кровли двускатной крыши.

Ручной способ расчета

Здесь необходимо будет воспользоваться геометрической формулой и таблице Брадиса. При её отсутствии можно показания тангенса вычислить с помощью обычного инженерного калькулятора.

Сама формула имеет следующий вид:

1. HК — высота конька крыши;

1. tga — тангенс угла наклона;

1. LОСН — длина основания.

Величина длины основания обязательно делится напополам, так кровля двускатная.

Зависимость от типа кровельного покрытия

При выборе типа кровли будущей крыши также очень важно учесть угол наклона.

1. Если в качестве покрытия планируется использовать шиферное покрытие, то минимальный угол должен составлять 25 градусов. В противном случае при выпадении жидких осадков вода будет затекать в зазоры, где материал идёт внахлёст.
2. Для металлочерепичного материала минимальный наклон составляет 15 градусов. При несоблюдении этого требования существует риск того, что листы материала могут быть сорваны с мест крепления при сильных порывах ветра.
3. Мягкая кровля допускает уклон от 15 градусов и до 60. Но при условии, если дополнительно производится крепление специальными гвоздями, исключающими отрыв и сползание материала вниз по плоскости наклона.

Особый случай

Если под сводами будущей двускатной крыши планируется возведение мансардного тёплого помещения, то надо обязательно учесть, тот факт, что чем круче будет угол наклона кровли для повышения высоты сводов помещения, тем соответственно выше вероятность того, что крыша не выдержит сильного порыва ветра. Поэтому оптимальный угол наклона двухскатной крыши в этом случае должен быть рассчитан с учетом всех особенностей мансарды.

Подводя итоги

Делая вывод надо учесть тот факт, что правильно высчитанный наклон скатов крыши сможет уменьшить нагрузку от ветра и сделать максимально наименьшим количество скапливаемых осадков. Но и ещё способствует разумной экономии денежных средств в количестве использованных строительных материалов.

В случае сомнения в собственных силах стоит обязательно обратиться за помощью к настоящим профессионалам, которые смогут оказать качественную и квалифицированную помощь. При попытке сэкономить может получиться так, что некоторые работы будут выполнены с ошибками. В последующем это может привести к аварийным последствиям.

Угол двускатной крыши

Как правильно спроектировать и рассчитать угол наклона малоуклонной крыши

Крыша это один из важных элементов дома. Данный элемент служит для защиты жилища от атмосферных осадков, солнечных лучей и холода. Правильно сконструированная крыша будет надежной защитой дома от снега и дождя. В то время как неправильно сделанная крыша может послужить причиной серьезных проблем, вплоть до разрушения. В рамках этой статьи мы поговорим о том, как расчитать уклон крыши (в качестве примера мы рассмотрим двускатные малоуклонные крыши), чтобы она была наиболее эффективной, по каким критериям стоит определять угол уклона крыши и какие есть минимальные углы наклона для различных кровельных материалов.

По каким критериям подбирается оптимальный угол наклона крыши?

Пожалуй, самым главной функцией крыши является защита от снега и дождя. Но как и любое строительное сооружение, крыша должна быть выстроена по определенным правилам, так как имеет свои ограничения. Главными критериями, по которым определяется оптимальный угол наклона двускатной крыши это количество осадков, сила ветров и средняя влажность в месте расположения здания. Так крыши с большим углом наклона превосходно отводят воду, снег и загрязнения, что казалось бы прекрасно. Но если в место постройки дома является сильно ветреным, то высокая крыша может быть опасна. Потому что сильный ветер может её просто сдуть, или сломать крушу и вместе с ней часть дома. В тоже время если в месте расположения дома высокая влажность и большой уровень осадков, то крыша с малым углом наклона будет медленно отводить воду и собирать различные листья, ветки и грязь. Которые будут удерживать влагу. Поэтому для создания оптимальной крыши подбирается такой угол наклона, который бы хорошо отводил воду и не сильно был подвержен воздействию ветра.

Высокие крыши помимо возможно повреждения сильным ветром, также более сильно подвержены выдуванию тепла в зимний период времени. Поэтому высоту крыши нужно подбирать еще с таким расчетом, чтобы тепло не выдувалось через крышу.

Виды двускатных крыш

Обычно выделяют несколько видов крыш. Это «произвольные», малоуклоннные и средние. А теперь давайте разберем каждый из них по отдельности.

Под произвольными крышами подразумевается отсутствие расчета увеличения нагрузки в результате парусности (воздействия ветра), а также учета атмосферных осадков. Такие крыши делают больше исходя из пожеланий хозяина дома. Нередко в подобных крышах размешают комнаты или кладовки.

Средние крыши это идеальное соотношение угла ската крыши как по отношению к влиянию ветра, так к атмосферным осадкам. Данный вид кровли рекомендуется возводить в местах с большим количеством дождей.

Малоуклонная крыша это вид кровли, полностью направленный на снижение влияния ветра. Они могут быть установлены в любом регионе, так как имеют такой критерий как минимальный уклон крыши, который индивидуален для каждого материала. Данный показатель служит для того чтобы малоуклонные крыши справлялись с дождями, не сильно страдали от загрязнения и при этом почти не были подвержены влиянию ветра.

Малоуклонные крыши по своим водоотводящим качествам не сильно уступают нормальным. Но на них тратиться меньшее количество материалов. Поэтому с экономической позиции такой вид крыш очень выгоден.

Способы измерения угла наклона

На сегодняшний день принято измерять угол ската крыши при помощи двух систем, а именно непосредственно сам угол или в процентном соотношении. Для того чтобы правильно подобрать угол можно использовать любую из систем. Чтобы узнать градус можно измерить саму крышу или её модель на бумаге. Или также при установке крыши можно закладывать нужный градус. Для того чтобы узнать угол в процентном соотношения берется высота конька и делиться на половину ширины здания. А после все умножается на 100%. В процентном соотношении 1 градус будет равняться 1,7% а 45 градусов 100%.

Почему минимальный угол наклона от одного материала к другому сильно отличается?

У каждого из видов кровли есть свои плюсы и недостатки. Но цифры минимального угла наклона отнюдь взяты не с потолка. Минимальный угол ската крыши рассчитывался исходя из поведения отдельных материалов и влияния окружающей среды. Так допустим шифер, имеет очень большой минимальный угол ската. Это обусловлено тем фактом, что при «низком» расположение листов шифера образуется сильное влияние ветра, который загоняет влагу под шифер. И в результате чего конструкция кровли начинает отсыревать да и сам шифер рушиться. Так как из под шифера влага будет испаряться гораздо дольше, чем на открытом воздухе.

Если у дома уровень наклона кровли ниже допустимого и нет специальных мер которые бы предотвращали попадание влаги. То скорее всего такое жилище будет очень влажным. А влажные дома это рассадник плесени, паразитов и гнилостных бактерий. Дом построенный по неправильным технологиям может быть опасным для здоровья.

Минимальные углы наклона различных кровельных материалов

Теперь давайте рассмотрим различные минимальные углы наклона. Применимые для различных материалов. И начнем с самых больших показателей.

• Черепица или шифер. Данный вид кровли обладает наибольшим углом минимально наклона и составляет он 22° . Если есть подобная двускатная крыша, угол наклона которой меньше это цифры, то скорее всего ветер будет задувать воду и влагу под саму крышу в местах стыков.
• Металлочерепица. Для этого материала минимальный угол наклона гораздо меньше чем для черепицы и составляет всего 14°. И хотя ветер не задувает под металлочерепицу влагу и воду, но он может погнуть данный кровельный материал (или сорвать). Это происходит вследствие того факта что уменьшение угла наклона увеличивает подкровельный вентиляционный зазор. Поэтому сильный ветер, заходя «снизу» кровли может обладать поистине ужасающей силой.
• Профнастил. В случае использования профнастила минимальный угол ската равняется 12°. Правда в дополнение для этого материала, при таком малом угле, рекомендуется все стыки обязательно промазать герметикам.
• Ондулин. Минимальный угол малоуклонной крыши выполненной из данного вида кровли составляет всего 6°. Ондулин является одним из самых надежных видов кровли применимых для малоуклонных крыш. Поэтому если вы собираетесь возвести подобную крышу с небольшим уклоном, то присмотритесь к этому материалу.
• Рулонные покрытия. Данный вид кровли имеет различные цифры минимально угла наклона начиная от 5° и до 15°. Все зависит от количества слоев крыши. Если используется 3-4 слоя, то возможен угол ската крыши 5°. Если от 1 до 2, то от 10° до 15°.

Несколько рекомендаций по возведению малоуклонных крыш

Все приведенные цифры носят исключительно рекомендательный характер. Т.е. если человек решает сделать угол еще меньше, то ничего страшного не произойдет. Особенно в случаях, когда поимо основного материала кровли еще и применяется дополнительная не пропускающая воду нижняя кровля. Допустим из тех же материалов на основе битума (толь, рубероид). Данный вариант не слишком дорогой с экономической точки зрения и помогает сделать крыши с еще более меньшим минимальным углом ската.

Крыша с наклоном ската немного выше минимального

Некоторые специалисты наоборот рекомендуют делать кровлю имеющую угол ската выше минимальных значений на несколько градусов. Объясняют они это тем, что низкие крыши с углом чуть больше минимального почти не чего не теряют по запасу прочности. Но приобретают более качественный эстетический вид и лучше отводят воду.

Также хотелось бы еще рассказать об одном важном моменте, который периодически забывают строители. А именно планирование водостока, в который должна стекать вода с крыши. Если вы не подумаете об этом заранее, то после сооружения крыши может возникнуть ряд затруднений связанных с отведением воды.

Как вывод из всего вышеописанного можно понять, что малоуклонные крыши ­довольно полезная вещь, поскольку они имеют ряд серьезных плюсов по сравнению с другими видами крыш (таких как отсутствие парусности, экономичность, эстетичность). И хотя у них есть определенный минимальный угол уклона, который зависит от материала, из которого они изготовлены, но при желании его можно изменить, применив дополнительные средства защиты от воды. И хотя это потребует дополнительных затрат, если есть подобная техническая задача, то она становиться реализуема, ведь не везде и всегда можно применять высокие крыши.

оптимальный, как определить рекомендуемый угол ската и снеговые нагрузки

На что влияет угол наклона крыши

Строительство крыши – это последний этап возведения дома. Но не менее важный, чем  возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно  встретить только у многоэтажек. Коттеджи и частные дома  венчают скатные крыши. А одним из главных расчетных показателей при строительстве  дома строители считают  угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.

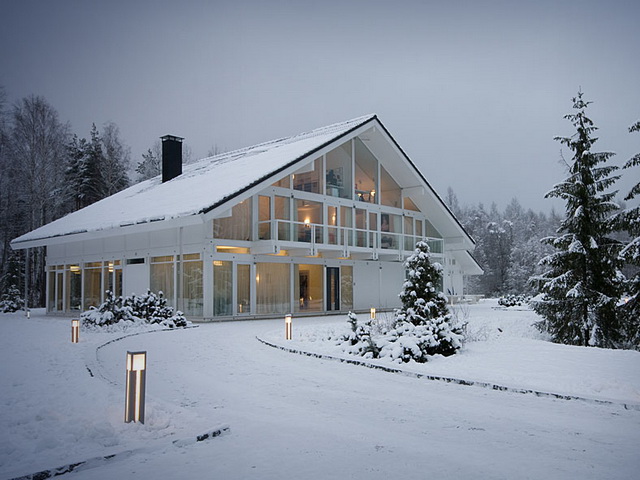

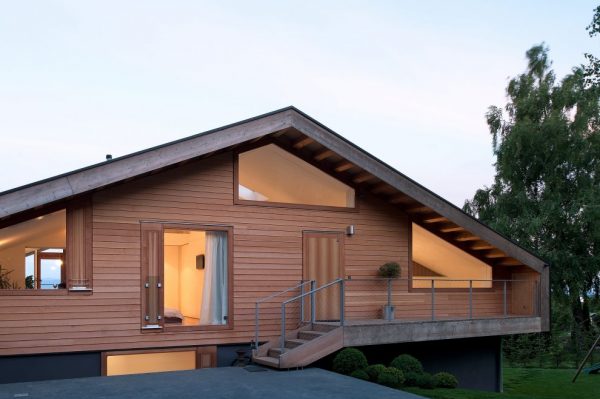

2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

• Природные факторы.  Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку  почти в 5 раз. Но и   незначительный угол также  может  сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки  покрытия и легко сорвать крышу. Атмосферные осадки  также разрушительно могут действовать на  эксплуатационные характеристики  крыши. А вот с помощью грамотно подобранного уклона  можно избежать этих неприятностей.

Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше.

• Угол наклона крыши из металлочерепицы

  Строительными нормами определены минимальные показатели уклона для каждого кровельного материала. В них учли наклон крыши и снеговые нагрузки, а также  ветровые показатели. Например, для кровли, выполненной из черепицы, минимальный рекомендуемый угол ската крыши —  22 градуса, для шифера – 30 градусов.

Таким образом, очевидно, что если вы  собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов —  в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение  размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона  крыши  есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала ( и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.

Зависимость материалов от угла наклона крыши

Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если  уклон будет меньшим, то в стыки  буде забегать вода, забиваться снег, а  значит, будет уменьшаться срок эксплуатации самой кровли.

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при  большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

1. Черепица. Сегодня пользуется  почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало  Но  этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
2. Кровельные панели.  Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
3. Металлопрофиль.  Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и  размер и направление волн.  Производители дают гарантию на этот материал сроком на 75 лет.
4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.

Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При  использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки  влагоустойчивым и морозостойким герметиком. А также  размер нахлеста листов  при  монтаже кровли из этих материалов  зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции  пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно  рассчитать величину, выбрать  нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет. Удачи вам в строительстве!

Угол наклона крыши для мягкой кровли

Какой минимальный уклон мягкой кровли – примеры расчетов

Мягкие кровельные материалы, в частности, битумная черепица, в настоящее время пользуются повышенным спросом, поскольку они совмещают эстетическую красоту, удобство укладки и прочность. Тем не менее, укладка данного материала будет целесообразной и позволит обеспечить надежную гидрозащиту, только в том случае, если будет соблюден, по крайней мере, минимальный уклон кровли из мягкой черепицы. О том, какой должна быть величина уклона, чтобы крыша прослужила максимально долго, и пойдет речь в статье далее.

Параметры мягкой черепицы

Под мягкой кровлей подразумевается штучный материал, который активно применяется для перекрытия крыш в коммерческих и жилых постройках. Отдельные элементы, которые называются гонтами, монтируются на сплошную обрешетку с небольшим нахлестом, формируя единый гидробарьер. Настил такого покрытия выполняется очень быстро и просто. Обратите внимание, что минимальный уклон для мягкой черепицы должен составлять не менее 11º.

Элементы гибкой черепицы:

• Основание. В качестве основы применяется стеклоткань, которая характеризуется прочностью, надежностью, устойчивостью к перепадам температур.
• Вещество для пропитки. Обычно для этого используется модифицированный битум, обеспечивающий материалу гидроизоляционные свойства.
• Внешнее покрытие. Оно представляет собой прочный слой из минеральной или каменной крошки, либо базальтового гранулята, который позволяет защитить материал от УФ-излучения, придает ему однородный устойчивый цвет и характерную шероховатость покрытию.
• Внутренняя поверхность. Изнутри гибкую черепицу присыпают кремниевым песком, который предотвращает склеивание отдельных плиток при хранении и перевозке.

Стоит отметить, что рекомендуемый производителями угол наклона крыши для мягкой кровли оставляет от 11 до 45 градусов. К примеру, мягкая кровля Катепал укладывается на кровлю с уклоном от 15 градусов. Доступная в продаже гибкая черепица бывает классической и с самоклеящимся слоем. Последняя дополнительно оснащена слоем резинобитума, поверх которого нанесена защитная пленка.

Подбираем уклон ската кровли

Некоторые хозяева ошибочно считают, что уклон кровли для гибкой черепицы может быть абсолютно любым, а решение нужно принимать только с учетом собственных желаний. Однако в строительстве установлены жесткие рамки, определяющие минимальный уклон для гибкой черепицы, как, впрочем, и для всех других кровельных материалов.

Определяясь с конфигурацией крыши, стоит учитывать следующие условия:

1. Количество выпадающего зимой снега. Большое скопление снежных осадков на крыше с небольшим уклоном приводит к повышенной нагрузке на стропильные конструкции. Кровля должна быть тем круче, чем больше ожидаемое количество снега.
2. Направление и сила ветра. Увеличение крутизны скатов крыши приводит к усилению ее парусности. В местности, где часто наблюдаются шквальные ветры, такой эффект может привести к деформации кровли. В связи с этим, в таких регионах делают наименьший возможный уклон крыши.
3. Характеристики кровельного материала. Для каждого покрытия производители предусматривают рекомендованный угол наклона. В частности, предусмотренный уклон мягкой кровли начинается 11º.

Обратите внимание, что надежная защита кровельных конструкций от перегрузки, деформаций и протечек, возможна только при условии правильного выбора уклона кровли из мягкой черепицы.

Минимальные значения угла наклона крыши

Согласно рекомендациям производителей кровельных материалов, минимальный угол для мягкой кровли начинается от 11 градусов. Тем не менее, чаще всего на территории РФ крыши делают с наклоном в 20-40 градусов. При такой величине наклона крыши для мягкой кровли можно не только минимизировать ветровую нагрузку, но и обеспечить беспрепятственное схождение дождя и талого снега со скатов. Читайте также: «Какой минимальный уклон мягкой кровли можно делать – особенности кровельного покрытия».

Существует несколько правил организации малоуклонных крыш:

• Укладка качественного гидроизоляционного слоя. Из-за шероховатости гибкой черепицы, на кровле с низким уклоном скапливается жидкость. Избежать возможных протечек можно, если уложить по всей поверхности крыши подкладочный ковер.
• Усиленная обрешетка. Сама по себе мягкая черепица не способна держать форму. Поэтому ее укладку выполняют на сплошную основу из стружечных плит или фанеры, которые могут выдержать обильные дожди и снегопады.
• Периодическое обслуживание. На низкоуклонных крышах зимой может скапливаться много снега, поскольку он цепляется за шершавую поверхность и не может соскользнуть вниз. Поэтому важно вовремя очищать крышу, чтобы избежать поломок.

Стоит отметить, что профессиональные строители, как правило, предпочитают не ставить снегозадерживающие приспособления поверх мягкой кровли, поскольку шершавая поверхность материала и так справляется с данной задачей.

Как правильно рассчитать минимальный угол наклона крыши из мягкой кровли

Мягкая черепица для наклонных кровель – это материал, имитирующий внешний вид классический черепицы (например Шинглас), но отличающийся от нее в лучшую сторону по ряду параметров.

Данный материал позволяет реализовывать множество конструктивных решений, но для правильной и надежной укладки мягкой черепицы нужно соблюдать все необходимые числовые соотношения и параметры.

В том числе и оптимальный угол наклона крыши.

Достоинства и недостатки

Мягкая черепица, как современный и практичный материал, обладает множеством достоинств:

• Возможность обустройства кровель сложных форм, это достигается за счет хорошей эластичности материала.
• Устойчивость к температурным воздействиям, битумное покрытие мягкой черепицы расширяется от тепла в меньшей степени, чем металл.
• Легкость материала, упрощающая его транспортировку и монтаж (другие тех. характеристики тут).
• Влагостойкость. Мягкая черепица хорошо защищает кровельный пирог от проникновения жидкости, что делает установку отдельной гидроизоляции обязательной только в самых уязвимых участках.
• Хорошая звукоизоляция – мягкая черепица не «гремит» во время дождя и при ветре.
• Разнообразие оттенков и узоров.

Есть у мягкой черепицы и ряд недостатков, усложняющих ее монтаж и эксплуатацию:

• Материал укладывается только на подготовленное основание (из фанеры или ОСБ), в отличие от металлочерепицы, которую можно монтировать непосредственно на обрешетку.
• Мягкую кровлю нельзя устанавливать при угле ската меньше 12 градусов.
• Цена материала относительно высока.

Кровельный пирог

Внутреннее обустройство кровли зависит от того, предполагается ли ее утепление. Для утепления крыши необходима установка двух дополнительных слоев: теплоизоляционного слоя и пароизоляции, защищающей кровельный пирог от внутреннего конденсата здания. Структура пирога утепленной крыши выглядит так:

Обустройство пирога начинается с установки стропильной системы. Затем к нему прикрепляется гидроизоляция, а поверх нее устанавливается обрешетка. На обрешетку монтируется подкладочное покрытие, и к нему приклеивается черепица. Теплоизоляция устанавливается в ячейки, образуемые пересечениями стропильных балок.

Минимальный угол наклона крыши из мягкой кровли

Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:

• Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность. Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.
• Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.
• Количество солнечного тепла. В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания. Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.

Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения. Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.

Минимальный угол наклона кровли для кровельных материалов

Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов. Но российским климатическим условиям такой угол не соответствует. Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.

Карта снеговой нагрузки

Формулы расчета

Простые тригонометрические формулы позволяют найти угол ската кровли, соответствующий установленной высоте конька.

Двухскатная крыша образует конструкцию в форме равнобедренного треугольника.

Если провести перпендикуляр из конька к пролету дома (основание конструкции), то он разделится на два прямоугольных треугольника, к которым можно применять формулы тригонометрии.

Катетами таких треугольников будут половина длины пролета и высота конька, гипотенузой – длина ската.

Угол наклона – это угол между скатом и пролетом, для его определения нужно найти частное длин конька и пролета (у пролета берется ½ длины), то есть частное противолежащего и прилежащего катетов.

Полученный результат будет тангенсом угла. Чтобы найти сам угол по его тангенсу, нужно воспользоваться таблицей Брадиса.

Механизм расчета угла наклона четырехскатной крыши аналогичен: высота конька делится на половину длины пролета, полученное число сверяется по таблице Брадиса.

Пример расчета:

• Высота конька = 3 метра, длина пролета = 10 метров.
• Находим половину длины пролета, 10/2 = 5 метров.
• Находим тангенс угла ската, 3/5 = 0,6.
• По таблице Брадиса этому тангенсу соответствует угол в 31 градус.

После нахождения данного параметра нужно узнать о предполагаемых снеговых и ветровых нагрузках. Для этого с помощью специальных таблиц узнается средняя нагрузка для конкретного региона и умножается на коэффициент, определяемый углом ската.

Как перевести угол наклона в градусы?

Нагрузки измеряются в килограммах на квадратный метр, если суммарный показатель этих параметров (плюс вес кровли) превосходит 300 кг/м 2 , то следует облегчить кровельный пирог или уменьшить угол наклона.

Заключение

Хоть выбор оптимального угла ската и осложняется суровыми климатическими условиями России, строгий математический подход к этому процессу позволит сделать расчеты, которые обеспечат обустройство надежной и долговечной кровли.

Минимальный угол наклона крыши из мягкой кровли

В последнее время в строительстве все чаще используется мягкая кровля, сочетающая в себе красоту и надежность классической черепицы с практичностью и простотой монтажа рубероида. Однако, чтобы битумная черепица стала надежным гидробарьером, необходимо строго соблюдать технологию укладки этого материала. Важнее всего правильно выбрать с при сборке стропильного каркаса соблюсти минимальный угол наклона скатов крыши. В этой статье мы расскажем, как этот показатель влияет уклон влияет на срок службы и эксплуатацию всей конструкции.

Характеристика материала

Мягкая кровля – современный материал, используемый для устройства крыши жилых и коммерческих зданий. Она представляет собой отдельные плитки, называемые гонтами, которые укладываются внахлест на сплошную обрешетку, образую сплошное влагостойкое покрытие. Главное достоинства гибкой черепицы – простота монтажа материала, который можно использовать, если минимальный угол наклона крыши не менее 11 градусов. Мягкая кровля состоит из следующих компонентов:

• Основа. Основой гибкой черепицы является прочная, долговечная и износостойкая стеклоткань, которая не деформируется при перепадах температуры, не трескается.
• Пропитка. Стеклоткань, служащую основой для изготовления битумной черепицы, пропитывают модифицированным битумом, который придает материалу высокие влагозащитные свойства.
• Наружный слой. Сверху мягкую кровлю покрывают бронирующей посыпкой – минеральной или каменной крошкой, базальтовым гранулятом. Посыпка придает материалу характерную шероховатую поверхность, защищает от ультрафиолета, обеспечивает стойкий цвет гибкой черепицы.
• Внутренний слой. Внутреннюю поверхность материала посыпают кремниевым песком, чтобы плитки не склеивались в процессе транспортировки и хранения.

Обратите внимание! Производители рекомендуют использование битумной черепицы для крыши, если ее угол наклона находится в пределах 11-45 градусов. Мягкая кровля может быть самоклеящейся и классической. Отличие самоклеящейся черепицы в том, что она снабжается клейким слоем из резинобитума, защищенного пленкой от случайного слипания.

Критерии выбора уклона

Люди, впервые столкнувшиеся со строительством крыши, часто считают, что выбрать угол наклона скатов можно, основываясь лишь на вкусовых, эстетических предпочтениях. На самом деле существуют четко сформулированные критерии, который помогают правильно выбрать минимальный уклон крыши для конкретного кровельного материала. При проектировании крыши обязательно учитывают следующие факторы:

1. Объем осадков в зимний период. На пологих скатах снежные массы, скапливающиеся на крыше во время снегопадов, не соскальзывают вниз, из-за чего нагрузка на каркас крыши значительно увеличивается. Чем большее количество осадков выпадает в регионе строительства, тем больше должен быть угол наклона скатов.
2. Ветровая нагрузка. Если регион строительства характеризуется сильными, порывистыми ветрами, то строить там кровлю с крутыми скатами нельзя, так как она может деформироваться из-за интенсивной ветровой нагрузки. Поэтому в такой местности крыше придают минимальный угол наклона.
3. Свойства материала. Каждый кровельный материал эффективен лишь в том диапазоне уклонов, рекомендованных производителем. Мягкая кровля может монтироваться на крыши, если угол наклона скатов превышает 11 градусов.

Важно! Правильно выбранный уклон скатов крыши из битумной черепица защищает от протечек, поломок и деформаций стропильного каркаса под воздействием интенсивных нагрузок, что благотворно сказывается на сроке службы кровельного материала.

Минимальный уклон

По заверениям производителей минимально допустимый угол наклона крыши для монтажа мягкой кровли составляет 11 градусов. Однако, оптимальный для центральной части России считается уклон составляет 20-40 градусов. Именно этот показатель обеспечивает эффективный отвод дождевой и талой воды, самостоятельный сход снега и низкую ветровую нагрузку на скаты. При возведении низкоуклонной крыши с использованием битумной черепицы, нужно соблюдать следующие правила:

• Дополнительная гидроизоляция. На крышах с маленьким уклоном может скапливаться вода, так как поверхность мягкой кровли шероховатая. Чтобы предотвратить возникновение протечек, необходимо предусмотреть дополнительную гидроизоляцию и использовать подкладочный ковер на всей поверхности крыши.
• Усиление обрешетки. Мягкую кровлю настилают на сплошное основание, так как она не держит форму. Для конструкций с малым уклоном, необходимо использовать более толстые плиты ОСП, чтобы они выдерживали интенсивные нагрузки во время снегопадов и ливней.
• Своевременная очистка. На скатах из гибкой черепицы с маленьким уклоном скапливает большое количество снега. Шероховатая поверхность покрытия не позволяет пластам соскальзывать самостоятельно, поэтому необходимо своевременно выполнять очистку кровли, чтобы не допустить деформации стропильного каркаса.

Опытные мастера отмечают, что на малоуклонные крыши с покрытием из мягкой черепицы можно не устанавливать снегозадержательные устройства, потому что шероховатая поверхность плиток сама предотвращает стихийный сход снега.

Видео-инструкция

Минимальный угол наклона крыши из мягкой кровли и другие важные нюансы укладки

При укладке мягких кровельных покрытий, как собственно и любых других, необходимо соблюдать рекомендованные углы наклона. Но на какие кровли их можно укладывать? Предлагаю вам ознакомиться со всеми видами мягких кровельных материалов и основными нюансами их укладки, что поможет вам правильно выполнить их монтаж.

Уклон мягкой кровли зависит от типа покрытия

Виды мягких покрытий

Мягкими материалами называются покрытия, выполненные на основе битума или полимеров. Все они делятся на несколько типов:

Рулонные материалы изготавливаются на основе битума

Наиболее распространенным рулонным материалом является известный всем рубероид. Правда, классический рубероид в последнее время применяется редко по причине недолговечности и других низких эксплуатационных качеств.

На смену ему пришел боле современный аналог, выполненный на основе модифицированного битума, который называется еврорубероидом.

В зависимости от предназначения рулонные изделия делятся на два типа:

• Подкладочные. Предназначены для укладки первого слоя;

Монтаж рулонной кровли начинается с укладки подкладочных слоев

• Финишные. Используются как финишный слой, поэтому с одной стороны они покрыты защитно-декоративной посыпкой.

Минимальный угол наклона для рулонных материалов составляет 0 градусов. При уклоне до 2-3 градусов необходимо укладывать 3-4 подкладочных слоя, обеспечивая при этом нахлест полотен друг на друга не менее 15-20 см.

Правда, даже плоская крыша обычно имеет небольшой уклон, поэтому на поверхности с нулевым уклоном рубероид укладывается редко. Что касается максимального угла, то он составляет 15 градусов, реже 22.

Таким образом, еврорубероид можно применять даже для односкатных кровель, угол наклона которых обычно находится в пределах 5-15 градусов. Что касается монтажа, укладка может быть выполнена двумя способами:

• Путем наплавления. Перед монтажом тыльная сторона покрытия разогревается газовой горелкой, паяльной лампой или строительным феном;

• Самоклеящимся способом. В этом случае с тыльной стороны покрытия удаляется пленка и приклеивается материал. Как правило, самоклеящимися делают только финишные рулоны, которые хорошо приклеиваются к подкладочному ковру.

Все изделия на основе битума можно следует монтировать при плюсовой температуре, так как на морозе ни становятся хрупкими.

Мастичные

Кровельные мастики представляют собой покрытия, которые наносятся на кровлю в жидком виде, после чего застывают. Как и рубероид, они изготавливаются на основе битума. Правда, чисто битумная мастика применяется в последнее время редко.

Чаще всего используется резиновая и модифицированная полимерами мастика. Главное достоинство всех мастик заключается в том, что они образуют сплошное покрытие без стыков, чем обеспечивают высокий уровень защиты от влаги.

Минимальный уклон зависит от типа состава:

• Битумная. Можно использовать исключительно для плоских крыш. При этом слой обязательно армируется стеклохолстом.

Для крыш с большим уклоном битумную мастику использовать нельзя, так как на солнце она сильно размягчается. Соответственно, при наличии уклона она просто стечет;

Битумные мастики можно использовать только для плоских крыш

• Битумно-полимерные. Можно использовать для крыш с уклоном от 0 до 25%;
• Жидкая резина. Мастики нового поколения, именуемые жидкой резиной, можно использовать даже для скатных крыш. Правда, в этом случае они применяются не как самостоятельное покрытие, а в целях ремонта старой кровли. Соответственно наносятся поверх старого кровельного материала, к примеру, шифера.

Жидкую резину можно использовать в качестве финишного слоя для обустройства эксплуатируемой кровли, так как она не боится механических воздействий.

Мембраны применяются для плоских кровель

Мембранные

Мембраны представляют собой современное кровельное покрытие, выполненное на основе полимеров, таких как поливинилхлорид, этилен-пропилен-диен-мономер или др. Они, чаще всего, представляют собой большие полотна, которые могут покрыть всю поверхность крыши. Если размеров полотна недостаточно, чтобы полностью покрыть крышу, стыки полотен спаиваются.

Мембраны укладываются поверх теплоизоляции

Мембраны изначально предназначены для укладки на плоские крыши, однако использование этого кровельного материала допускается и для односкатных крыш. Единственное, основание обязательно должно быть ровным и гладким. Поэтому мембраны укладывают поверх утеплителя.

Битумная черепица предназначена для скатных крыш

Битумная черепица

Огромной популярностью в последнее время пользуется битумная, или гибкая черепица. Она представляет собой штучный материал в виде гонтов, предназначенный для скатных кровель.

В отличие от большинства других материалов для скатных крыш, под мягкую черепицу выполняется монтируется обрешетка, так как монтаж битумной черепицы может быть выполнен только на сплошную гладкую поверхность. Что касается углов наклона, производители предоставляют следующую информацию:

• Минимальный. Для кровли из мягкой черепицы этот параметр составляет 11 градусов. Единственное, при укладке гонтов на кровлю с минимальным уклоном, необходимо по всей ее площади использовать подкладочный ковер, который обеспечит дополнительную защиту от влаги.

Для укладки битумной черепицы на пологие скаты необходимо использовать подкладочный ковер

• Максимальный. Данный параметр не ограничен, т.е. может достигать 90 градусов. Единственное, при уклоне свыше 45 градусов каждый гонт необходимо крепить шестью гвоздями.

При меньшем наклоне гвозди вбиваются только по углам гонта, т.е. крепление происходит в четырех точках.

Для крепления гибкой черепицы к крутому скату необходимо использовать 6 гвоздей

• Рекомендуемый. Этот показатель находится в пределах 20-45 градусов. При таких уклонах покрытие отлично справляется с гидроизоляцией и не требует усиленного крепления.

Вот и все мягкие покрытия, о которых я хотел вам рассказать.

Вывод

Теперь вы знаете какой угол наклона могут иметь мягкие кровли, и какие еще важные нюансы необходимо учитывать при их устройстве. Если что-то из вышесказанного вам непонятно, обращайтесь ко мне в комментариях, и я с радостью отвечу на ваши вопросы.

Минимальный угол наклона крыши из мягкой кровли (фото и видео)

В последнее время в строительстве все чаще используется мягкая кровля, сочетающая в себе красоту и надежность классической черепицы с практичностью и простотой монтажа рубероида. Однако, чтобы битумная черепица стала надежным гидробарьером, необходимо строго соблюдать технологию укладки этого материала. Важнее всего правильно выбрать с при сборке стропильного каркаса соблюсти минимальный угол наклона скатов крыши. В этой статье мы расскажем, как этот показатель влияет уклон влияет на срок службы и эксплуатацию всей конструкции.

Содержание статьи

Характеристика материала

Мягкая кровля – современный материал, используемый для устройства крыши жилых и коммерческих зданий. Она представляет собой отдельные плитки, называемые гонтами, которые укладываются внахлест на сплошную обрешетку, образую сплошное влагостойкое покрытие. Главное достоинства гибкой черепицы – простота монтажа материала, который можно использовать, если минимальный угол наклона крыши не менее 11 градусов. Мягкая кровля состоит из следующих компонентов:

• Основа. Основой гибкой черепицы является прочная, долговечная и износостойкая стеклоткань, которая не деформируется при перепадах температуры, не трескается.
• Пропитка. Стеклоткань, служащую основой для изготовления битумной черепицы, пропитывают модифицированным битумом, который придает материалу высокие влагозащитные свойства.
• Наружный слой. Сверху мягкую кровлю покрывают бронирующей посыпкой – минеральной или каменной крошкой, базальтовым гранулятом. Посыпка придает материалу характерную шероховатую поверхность, защищает от ультрафиолета, обеспечивает стойкий цвет гибкой черепицы.
• Внутренний слой. Внутреннюю поверхность материала посыпают кремниевым песком, чтобы плитки не склеивались в процессе транспортировки и хранения.

Обратите внимание! Производители рекомендуют использование битумной черепицы для крыши, если ее угол наклона находится в пределах 11-45 градусов. Мягкая кровля может быть самоклеящейся и классической. Отличие самоклеящейся черепицы в том, что она снабжается клейким слоем из резинобитума, защищенного пленкой от случайного слипания.

Состав битумной черепицы

Кровельный пирог для мягкой кровли

Критерии выбора уклона

Люди, впервые столкнувшиеся со строительством крыши, часто считают, что выбрать угол наклона скатов можно, основываясь лишь на вкусовых, эстетических предпочтениях. На самом деле существуют четко сформулированные критерии, который помогают правильно выбрать минимальный уклон крыши для конкретного кровельного материала. При проектировании крыши обязательно учитывают следующие факторы:

1. Объем осадков в зимний период. На пологих скатах снежные массы, скапливающиеся на крыше во время снегопадов, не соскальзывают вниз, из-за чего нагрузка на каркас крыши значительно увеличивается. Чем большее количество осадков выпадает в регионе строительства, тем больше должен быть угол наклона скатов.
2. Ветровая нагрузка. Если регион строительства характеризуется сильными, порывистыми ветрами, то строить там кровлю с крутыми скатами нельзя, так как она может деформироваться из-за интенсивной ветровой нагрузки. Поэтому в такой местности крыше придают минимальный угол наклона.
3. Свойства материала. Каждый кровельный материал эффективен лишь в том диапазоне уклонов, рекомендованных производителем. Мягкая кровля может монтироваться на крыши, если угол наклона скатов превышает 11 градусов.

Нагрузка на крышу в зависимости от уклона ската

Важно! Правильно выбранный уклон скатов крыши из битумной черепица защищает от протечек, поломок и деформаций стропильного каркаса под воздействием интенсивных нагрузок, что благотворно сказывается на сроке службы кровельного материала.

Минимальный уклон

По заверениям производителей минимально допустимый угол наклона крыши для монтажа мягкой кровли составляет 11 градусов. Однако, оптимальный для центральной части России считается уклон составляет 20-40 градусов. Именно этот показатель обеспечивает эффективный отвод дождевой и талой воды, самостоятельный сход снега и низкую ветровую нагрузку на скаты. При возведении низкоуклонной крыши с использованием битумной черепицы, нужно соблюдать следующие правила:

• Дополнительная гидроизоляция. На крышах с маленьким уклоном может скапливаться вода, так как поверхность мягкой кровли шероховатая. Чтобы предотвратить возникновение протечек, необходимо предусмотреть дополнительную гидроизоляцию и использовать подкладочный ковер на всей поверхности крыши.
• Усиление обрешетки. Мягкую кровлю настилают на сплошное основание, так как она не держит форму. Для конструкций с малым уклоном, необходимо использовать более толстые плиты ОСП, чтобы они выдерживали интенсивные нагрузки во время снегопадов и ливней.
• Своевременная очистка. На скатах из гибкой черепицы с маленьким уклоном скапливает большое количество снега. Шероховатая поверхность покрытия не позволяет пластам соскальзывать самостоятельно, поэтому необходимо своевременно выполнять очистку кровли, чтобы не допустить деформации стропильного каркаса.

Опытные мастера отмечают, что на малоуклонные крыши с покрытием из мягкой черепицы можно не устанавливать снегозадержательные устройства, потому что шероховатая поверхность плиток сама предотвращает стихийный сход снега.

Оптимальный уклон крыши для монтажа гибкой черепицы

Обрешетка под мягкую кровлю

Видео-инструкция

каким должен быть минимальный угол ската крыши и как правильно выбрать его значение

От качества строительства крыши зависит надежность здания и комфортность проживания в нем. Конструкция ее выбирается оптимальной для местных условий эксплуатации. Особое значение имеет такой параметр, как уклон кровли, о чем и пойдет далее речь.

Угол ската крыши зависит не только от ее дизайна и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. Необходимо, прежде всего, учитывать климатические условия местности, где возводится здание. Там, где количество выпадающих в зимнее время осадков велико, предпочтительнее большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему сходу снега, а значит снижению нагрузки на кровлю. Также становится менее вероятным оледенение поверхности перекрытия из-за уплотнения снежных покровов.

Если здание возводится там, где преобладает погода с сильными ветрами, желательно выбирать минимальный угол ската крыши для снижения парусности конструкции. В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в данном случае – 9-20 градусов.

Чем больше угол уклона ската кровли – тем легче с нее сходит снежный покров

Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.

В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.

Хозяйственные и подсобные сооружения часто возводятся с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разной высоты стены с уложенным на них перекрытием. Наклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металлочерепицы. Такая конструкция требует устройства вентиляции подкровельного пространства.

Но наиболее популярной является двускатная: две плоскости, расположенные под наклоном, соединяются по линии конька. Другие (торцевые) плоскости являются вертикальными и называются фронтонами. В них могут быть двери для выхода на балкон или наружную лестницу.

Существует множество вариантов конструкций кровельного перекрытия

Вальмовые перекрытия, наиболее популярными представителями которых являются четырехскатные, эстетически очень привлекательны. В таких случаях, особенно у более сложных конструкций, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений застройщиков. Достоинство вальмовых крыш – в отсутствии ограничений на использование кровельного материала.

Вариант вальмовой конструкции – мансардная: чердачное помещение используется как жилое, поэтому требования к утеплению очень высоки. Свободное пространство под перекрытием образуется за счет высокого угла наклона всех скатов, в которых следует предусмотреть наличие мансардных окон.

Прежде чем выбрать кровельный материал, следует изучить его технические характеристики: это поможет оптимально подойти к решению вопроса и подобрать наиболее надежный. Кроме того, существует правило, определяющее зависимость угла наклона скатов от применяемого кровельного материала.

Перечислим основные из них:

1. Для шиферного покрытия или черепицы минимальный уклон кровли должен составлять 22 градуса во избежание образования скоплений влаги в местах стыковки элементов перекрытия и просачивания ее.
2. Для рубероида, еврорубероида и прочих кровельных материалов этот параметр зависит от количества настеленных слоев: для трех слоев достаточно 5 градусов, а для двух потребуется все 15 градусов.
3. Минимальный уклон кровли из профлиста должен равняться 12 градусам: так советуют производители данного материала. Кроме того, при минимально допустимых углах необходимо дополнительно проклеивать стыки с помощью герметиков.

   Уменьшение угла уклона позволяет снизить площадь ската, количество материалов, необходимых для перекрытия крыши, а, следовательно, и стоимость крыши в целом

4. Минимальный уклон кровли из металлочерепицы должен быть не меньше, чем 14 градусов. Угол наклона крыши из металлочерепицы диктует некоторые правила устройства перекрытия. В частности, если он превышает 45 градусов – меняется место установки подконьковой доски, а также метод крепления конька. При малых значениях этого параметра между планкой конька и черепицей крепят аэроролик: это предотвращает задувание снега.
5. Для крыши, покрытой ондулином, необходимо 6 градусов.
6. Мягкая черепица может монтироваться на поверхность с уклоном от 11 градусов и больше. Обрешетка вне зависимости от угла наклона должна быть выполнена сплошной.
7. Кровельные покрытия мембранного типа наиболее универсальные: они подходят для практически любой конфигурации, минимальный уклон при этом должен быть в пределах 3-5 градусов.

При выборе значения наклона следует учитывать прочностные характеристики кровельной конструкции: запаса прочности должно хватать не только на то, чтобы выдерживать собственный вес и массу кровельного материала, но также и на внешние нагрузки (порывы ветра, снег). Также от наклона ската зависит и тип обрешетки для укладки большинства материалов: при малых значениях этого параметра монтируют либо сплошную обрешетку, либо с небольшим шагом (350-450 мм). При возведении любой крыши, а тем более плоской, необходимо устройство системы уклонов и водоотведения. Если площадь особенно велика – потребуется дополнительный слив.

Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, обладать хорошей термо- и звукоизоляцией. Важно также, чтобы был доступ для ремонта и эксплуатационного обслуживания. Как рассчитать угол наклона крыши, чтобы выполнялись все эти условия? Специалисты рекомендуют применять простые варианты ее устройства, к которым относятся односкатные, двускатные, вальмовые (и полувальмовые), мансардные.

Кровли могут иметь конструкцию любой сложности, с различными углами уклона

Односкатные наиболее удобны для веранд, пристроек и хозяйственных строений. Принцип создания односкатной – такой же, что и других видов: выполняется монтаж стропил, обрешетки, после чего – укладка кровельного материала. Последнее играет решающую роль: для профнастила требуется угол от 8-11 градусов (лучше делать 20), для металлочерепицы – минимум 25, для шифера и фальцевой кровли – 35 градусов.

Если климатические условия позволяют, лучше делать кровлю с уклоном в 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не затруднит ее монтаж и облегчит обслуживание (снег не будет накапливаться на ее поверхности). Но в данном случае придется усилить стропила и обрешетку, так как давление ветра на конструкцию увеличивается в 5 раз. Следует также учитывать, что это потребует больших расходов на материалы – примерно в 1,5 раза.

Кровельный материал необходимо выбирать в зависимости от уклона крыши

Как видно из графика, каждому наклону соответствует определенная группа кровельных гидроизоляционных материалов. Всего их – 11, при этом наклонные линии соответствуют углу наклона ската. Жирной линией обозначается, как относится высота конька к ½ ее заложения. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры в вершинах полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала тоже обозначает в процентах. Выбирая какую-либо конфигурацию крыши, следует придерживаться данных рекомендаций и приобретать подходящие для облюбованного варианта кровельные материалы.

Для того чтобы было ясно, как производится расчет угла наклона крыши, приведем пример вычисления наименьшего угла уклона перекрытия с гидроизоляцией из черепицы. На графике находим полукруглую кривую, соответствующую данному покрытию: это будет кривая, обозначенная цифрой 2. Отслеживая ее до места пересечения с вертикальной шкалой, обнаруживаем, что минимальный уклон такой кровли равен 50%.

Учитывая тот факт, что уклон ската – это отношение высоты конька к ½ его заложения, вычисляем уклон. То есть, при высоте конька h = 4 м и заложении, равном L = 15 м, уклон будет определяться, как h:(L/2) = 4:(15/2) = 0,53. Для отображения в процентах умножаем полученный результат на 100 и получаем 53%. Такое значение этого параметра гарантирует хорошее отведение дождевой воды. Минимальный уклон в ендове – 1%.

Двускатная кровля является наиболее удачной и распространенной конструкцией. Причин тому несколько: высокая надежность, относительная простота, дешевизна конструкции. При сооружении кровли далеко не все правильно выбирают оптимальный угол наклона двухскатной крыши.

В районах сильных ветров, надо производить расчет двухскатной крыши так, чтобы ее наклон не стал причиной слишком сильных ветровых нагрузок. Чем больше угол наклона конструкции, тем выше ее парусность.

Нельзя уменьшать его до значений, меньших 25 градусов: осадки будут хуже удаляться с крыши, и в подкровельном пространстве может появиться сырость. Делать его большим 60 градусов также не рекомендуется: сильный порыв вера может разрушить кровлю. Крыша не обязательно должна иметь симметричные скаты: если ориентировать строение более пологим скатом в южную сторону – крыша будет лучше сохнуть после дождя.

1. При уклоне перекрытия менее 10%, верхний гидроизоляционный слой которого выполнен из рулонных материалов на основе битума и полимеров, а также с применением различных мастик, верхний слой должен быть защищен гравийной крошкой или крупнозернистой посыпкой. Марка защитного материала (например, каменной крошки) по морозостойкости должна быть не ниже 100. Толщина гравийного слоя должна быть в пределах 10-15 мм, толщина защитной крупнозернистой посыпки, которая наносится при сооружении, должна быть около 3-5 мм. Если уклон превышает 10%, то верхний слой гидроизоляционного материала должен иметь крупнозернистую посыпку.
2. При уклоне до 2,5% для кровли из пленочного эластомерного рулонного материала предусматривается пригрузочный слой из гравия: количество материала должно быть равно 50 кг/м². При уклоне от 2,5% и больше для данных материалов и превышающем 10% для мастичных материалов необходим окрасочный защитный слой.
3. При использовании волнистого асбестоцементного шифера, металлочерепицы или профнастила необходимо дополнительно герметизировать стыки между настилами, если уклон кровли меньше, чем 20%.

   Правильный монтаж фальцевой кровли

4. При уклоне меньшем 60% (для кровли из листовой меди и стали) лежачие фальцы должны выполняться двойными и герметичными.
5. Кровля из мелкоштучного материала (керамическая, цементно-песчаная или композитная черепица) не должна отклоняться от заданного значения наклона более, чем на 5%.

Полезная площадь мансардного помещения зависит от конструкции кровли: чем больше угол уклона, тем больше будет площадь и наоборот (на рисунке 2 это наглядно показано). Сооружая мансарду, приходится искать компромисс между площадью, которую можно будет легко использовать, расходами на строительство крыши и прочностью конструкции.

Способ отвода атмосферных осадков также может быть различным. Различают наружный или внутренний организованный и неорганизованный – только наружный. Последний предполагает установку водосточных труб и желобов, при этом настенные и подвесные системы монтируют на кровлях с уклоном, большим, чем 15%. Желоба крепятся с минимальным уклоном в 3 градуса, их борта изготавливают высотой около 120 мм.

От угла наклона кровли зависит полезная площадь мансарды

Между трубами должно быть расстояние не больше 23 м. Сечение трубы должно обеспечивать нормальное отведение воды и выбирается в зависимости от площади ската. Наружные водостоки организованного типа более пригодны для местности с теплым климатом. Внутренние водостоки применяются для холодных климатических условий. Состоят такие системы из воронки для приема воды, стояка, выпуска и отводной трубы. Главное условие – отвод воды должен обеспечиваться при любой температуре воздуха.

Устройство кровли – очень ответственное дело, требующее участия работников высокой квалификации. Ошибки монтажа могут дорого стоить хозяевам дома. Чтобы избежать неприятностей, работы по сооружению кровли следует поручить специалистам, обладающим достаточным опытом: это будет гарантией надежности здания и уюта в нем.

угол наклона и нюансы его определения

Профессиональным строителям хорошо известно, что угол наклона двускатная крыша должна иметь максимально подходящий к условиям эксплуатации. Не стоит думать, что это проблема только эстетического характера. Уклон двускатной крыши зависит от множества других факторов.

Этот показатель измеряют в градусах от горизонтальной линии. Считается, что он может варьироваться от 5 до 60 градусов. Разброс довольно велик, поскольку пять градусов образуют практически плоскую крышу, а кровля с уклоном в 60 градусов может оказаться слишком крутой. На невысоком здании крыша с большим уклоном может смотреться совершенно не пропорционально.

На эту тему среди профессиональных кровельщиков ходит байка, которая вполне может оказаться правдой. Говорят, некоторые клиенты подбирают уклон ската «на глазок». Рабочие, вооружившись длинными досками, отправляются на крышу и ставят их как стропила, а будущий домовладелец оценивает результат визуально, отдавая команды «выше», «ниже» и т. д.

Разумеется, настоящие специалисты поступают иначе. Они прекрасно знают, что выбирая уклон двускатной крыши, следует учесть:

• прогнозируемую снеговую нагрузку;
• количество дождевых осадков;
• возможные ветровые нагрузки;
• тип кровельного материала;
• толщину кровельного пирога и т. п.

Совет: Выбирая угол уклона двускатной кровли, следует помнить, что от его размеров зависит площадь ската, а значит и количество кровельного материала. Таким образом, увеличение этого показателя влечет закономерное повышение стоимости кровельных работ и затрат на материалы.

Выбирая угол уклона кровли, следует учитывать возможную снеговую нагрузку

Самый коварный враг любой крыши — осадки. Прежде всего, это снег, который оседает на поверхности кровельного материала, нагревается, тает и проникает в малейшие щели. Немало опасности представляют для кровли и проливные дожди. Чем выше угол наклона крыши, тем быстрее осадки ее покидают, тем меньше воздействие влаги.

Казалось бы, оптимальный угол наклона двухскатной крыши должен быть достаточно большим, однако все не так просто. Жители ветреных районов хорошо знают, что с ростом значения уклона кровли растут размеры ската, а значит, и парусность крыши. В местностях, открытых всем ветрам, слишком крутой уклон ската может сослужить плохую службу, поскольку парусность конструкции возрастет. Поэтому чаще всего россияне выбирают для своих домов конструкции с уклоном 11-45 градусов. Самые популярные цифры обычно находятся в пределах от 35 до 40 градусов.

Чтобы правильно определить угол уклона двускатной крыши, нужно учесть ряд важных факторов

Все профессиональные кровельщики строго придерживаются рекомендаций производителей кровельных материалов в отношении минимального угла наклона ската. Дело в том, что скопившийся на крыше снег может оказаться слишком тяжелым, элементы кровли под его весом деформируются. Из-за этого появляются небольшие щели, в которые просачивается влага, вскоре крышу понадобится ремонтировать.

В зависимости от типа кровельного материала изготовители устанавливают следующие нормы минимального уклона крыши:

• Для наборных элементов, таких как черепица или шифер, этот показатель должен составлять не менее 20 градусов;
• Профнастил можно укладывать на скаты крыши с уклоном 12 градусов или больше;
• При использовании рулонных кровельных материалов минимальный уклон зависит от количества слоев: чем их больше, тем меньше может быть уклон. Двухслойное покрытие можно применять при уклоне не менее 10-15 градусов, а вот рулонные кровли, уложенные в три слоя, вполне пригодны для пологих крыш с уклоном всего 2-4 градуса;
• Для ондулина приемлемым является минимальный показатель в 6 градусов;
• Металлочерепицей укрывают конструкции с уклоном не менее 14 градусов.

Совет: Минимальный угол наклона — не единственный показатель, который следует учесть при проектировании кровли. Необходимо рассчитать несущую способность всех элементов каркаса крыши и убедиться, что стены и фундамент выдержат нагрузку. Лучше всего поручить это задание профессиональному архитектору.

Угол наклона ската должен соответствовать типу кровельного материала

Нередко при составлении проекта крыши необходимо произвести расчеты, которые связаны со значением уклона кровли. Для этого обычно используют две простые формулы из школьного курса геометрии и понятия синуса и тангенса угла.

Чтобы вычислить значение наклона крыши в градусах, следует измерить высоту конька и длину торцевой стены. Последнюю цифру нужно разделить пополам. Затем можно воспользоваться формулой:

Тангенс угла наклона = Половина длины торцевой стены / Высота конька

Определив тангенс, можно вычислить и значение угла в градусах, например, воспользовавшись таблицами Брадиса или специальным инженерным калькулятором, в котором встроены соответствующие функции.

Если требуется вычислить длину стропильной ноги, следует узнать синус угла наклона, а затем разделить на эту цифру значение высоты конька, т. е.:

Длина стропильной ноги = Высота конька / Синус угла наклона кровли.

Сначала выбирают кровельный материал, потом примерный градус наклона и лишь затем рассчитывают высоту конька крыши

Хотя конструкция двускатной кровли считается самой простой в исполнении, на практике начинающий кровельщик может обнаружить множество «подводных камней». Поэтому не стоит пренебрегать рекомендациями специалистов еще на стадии проектирования. А чтобы получить гарантированно надежный результат, следует воспользоваться услугами бригады профессиональных кровельщиков.
