Опалубка из профлиста несъемная – В чем ключевые преимущества несъемной опалубки и правила ее монтажа своими руками. Несъемная опалубка из профлиста

Содержание

Несъемная опалубка для перекрытий из профлиста.

При строительстве очень важно выбрать правильные материалы и разобраться в их применении, особенно ечли речь идет о монолитных работах. Для того чтобы монолит был качественным и крепким необходимо сделать опалубку правильно. Неправильно сделанная опалубка приведет к массе проблем в дальнейшей стройке.

Если вы желаете построить раз и навсегда, необходимо ознакомится с такой конструкцией, как опалубка поближе. Данная статья раскроет все преимущества в строительных работах и поможет вам уберечь ваше строительство от проблем.

Можно ли использовать профнастил для опалубки

Профностил — это популярный строительный материал для кровли и по облицовочным работам. Такой материал приобрел свое практичное применение из-за своего качества. Он очень прочный и добавляет необходимую жесткость монолиту. Для того, чтобы изготовить монолитное междуэтажное перекрытие или плоскую кровлю,  в качестве опалубки лучшим материалом будет именно профилированный лист.

Опалубка из профлиста

Профнастил выдерживает огромные нагрузки, благодаря своим несущим способностям. При работе с этим материалом можно значительно сэкономить на бетоне и армировании монолита. Особенно это подходит для промышленных зданий, комплексов.

Использование съемной и несъемной опалубки для перекрытий

Опалубка — это конструкция для заливания бетона чтобы он не растекся и приобрел основную форму. Опалубку изготавливают из разных материалов. От материала зависит качество и пригодность фундамента. Профнастилприобрел большую популярность для такого использования. Все это благодаря его прочности, универсальности и простоте монтирования. Его используют, как часть здания или снимают и используют многократно.

В строительстве есть два вида применяемых опалубок:

1. Съемная опалубка — выполненная конструкция такого вида, разбирается после застывания бетона. Ее можно использовать еще раз для другого объекте.

2. Несъемная опалубка — такая конструкция остается после заливки бетона.

Несъемная опалубка из профнастила

Несъемная опалубка из профнастила

Несъемная опалубка выполненная из профнастила имеет достаточно жесткости, чтобы стать отличным основаниям, ее укладывают на металлические балки перекрытий. Основанием из профлиста является опалубкой и выполняет армирующие задачи. Профлист с легкостью разрезается на нужные детали, тем самым из него можно смонтировать любую опалубку.

Использования этого материала уменьшает вес здания, что благоприятно влияет на долговечность постройки. Монолит получает дополнительную жесткость за счет получаемых ребер.

Поэтому практично стало использовать этот материал для несъемной опалубки. Так же эта опалубка исключает использование большого количества подпорок, оно уходит на минимум. Особенное внимание следует обратить на такие преимущества, как:

  • Прочность конструкции.
  • Листы не поддаются воздействию влаги, что обезопасит вашу постройку от разрушений.
  • Листы устойчивы к воздействию сырости и грибков, что благоприятно повлияет на безопасность здания.
  • Доступная цена.
  • Простота в использования.

Композитные плиты

Композитная плита — это плита в которой используется бетон и профлист для перекрытий. Жесткость профиля используют для дополнительного укрепления арматуры. Главным показателем является высота гофры. Чем выше гофра, тем меньше количество несущих балок.

Закрепляют профлист в каждую волну, что увеличивает прочность основания. Такие плиты улучают влагозащиту и сохраняют внешний вид от царапин. Такая конструкция имеет огромное преимущество к пожаробезопасности вашего сооружение, что оказывает хорошее воздействие на безопасность.

Создание плоской кровли из профнастила

Создание плоской кровли из профнастила с утеплителем

Плоская кровля из профнастила — современное и выгодное решение. Самым положительным качеством такой крыши является ее цена, она доступна каждому застройщику. Основанием для такого вида кровли служит перекрытие самого верхнего этажа здания. Такие крыши, чаще всего называют: «Без чердачные». Они помогают уберечь сооружение от погодных условий. Плоская крыша прослужит вам долгое время.

Монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу

Монолитное перекрытие — одно из самых важных конструкций здания. Такое перекрытие является одновременно и потолком этажа и полом другого этажа. Все строительные работы связанные с перекрытиями, выполняются тщательно и осторожно. От них зависит безопасность сооружения. Оно должно быть прочным и устойчивым, для удержания находящихся людей. Если не правильно сделать монолитное перекрытие по профнастилу, то здание может пострадать и разрушиться.

Застройщику на этом этапе необходимо определится с такими деталями, как:

1. Перед обустройством необходимо провести точные расчеты. К расчетам нужно подойти с серьезным подходом, их надо подсчитать точно. Если монолитное перекрытие монтировать на не правильно рассчитанные перекрытия, то ваши усилия и труды станут напрасны.

2. Подсчет нагрузки на здание, это будет нужно, чтобы знать какую нагрузку будут держать перекрытия.

3. Подготовка материала и подсчет его. Обычно нужен профлист, большое количество бетона, арматура и другие сопутствующие материалы.

4. Сбор нужного инструмента, который будет использоваться при строительных работах.

Правильно подобранные расчеты и по очередность действий поможет вам выполнить качественные перекрытия. От качества материала тоже зависит качество построенного здания, обратите внимание на цемент он должен быть по стандартам.



05.04.2016

виды, применение и ее монтаж

Для придания формы бетонному раствору используются специальные конструкции – опалубку. Эти формы могут иметь разную конструкцию и изготавливаются из разных материалов. Одним из вариантов является опалубка из профлиста.

Этот вариант, как правило, применяют для строительства перекрытий и плоских кровель зданий. Технология строительства перекрытий с применением несъемных форм получила распространение, так как получаемые конструкции отличаются высокой прочностью и устойчивостью к оказываемым нагрузкам.

Можно ли использовать профнастил для опалубки

Профнастил – это популярный строительный материал, его используют для покрытия кровли, облицовки стен, строительства ограждений и выполнения других работ. В монолитном строительстве применяют профнастил для опалубки. Этот материал придает дополнительную прочность и долговечность монолиту.

Схема опалубки из профлиста

Несущая способность профлиста сравнивается с несущей способностью толстой железобетонной плиты. Точные показатели прочности зависят от формы, размера и количества волн профнастила. Чем ближе расположены соседние волны, тем прочнее лист, так как материал снабжен дополнительными ребрами жесткости.

Совет! У профлистов разных марок несущая способность неодинакова. Самый прочный вариант – кровельный (маркируется буквой Н). Средние показатели у материала, предназначенного для постройки ограждений (маркируется НС). Меньшая несущая способность у стенового профлиста (маркировка С).

Стоит обратить внимание и на поверхность профлиста, он может быть оцинкованным или покрытым полимерным покрытием. Наличие защитного покрытия позволяет использовать этот материал для строительства различных конструкций без применения дополнительной антикоррозийной обработки.

Готовая опалубка из профлиста

Основные преимущества опалубки, изготовленной из профлиста, заключается в экономической целесообразности. Если формы делаются несъемными, то применение профлиста позволяет существенно сэкономить на бетонном растворе и армировании. Профильные листы придадут необходимую прочность и жесткость конструкции.

Виды опалубки с использованием профлиста

Для изготовления опалубки профнастил используется определенных марок. Необходимо использовать материал, который может выдержать вес залитой бетонной смеси. Как правило, используются марки Н57, Н60, Н75 или Н114. Рекомендуется использование настила с дополнительными ребрами жесткости. Такой материал не будет прогибаться при заливке раствора.

Чтобы созданная конструкция служила дольше, необходимо использовать профнастил с защитой от коррозии. Чаще всего, используется материал с покрытием из пурала, но могут быть применены и другие полимерные материалы. По способу использования выделяют две разновидности – съемную и несъемную.

Съемная опалубка

Съемный вариант – это форма многократного использования. После застывания бетонной смеси, формы разбираются и могут быть переставлены на другие места. Профнастил крайне редко применяется для сборки съемных форм, так как основная цель применения этого материала – это усиление залитой конструкции. Если же форму снять, то никакого усиления не получится.

Монтаж съёмной опалубки

Профилированный лист, как опалубку выгоднее не снимать после заливки и застывания раствора, это увеличивает срок службы конструкций и позволяет сэкономить на арматуре и количестве бетонного раствора.

Несъемная опалубка

А вот несъемную опалубку из профлиста применяют часто. Особенно выгодно применение технологии несъемной опалубки из этого материала для создания перекрытий. Полученные плиты перекрытий обладают достаточной жесткостью для укладки на балки перекрытий, а профилированный лист выполняет армирующие функции.

Совет! Использование профилированных листов для несъемной опалубки монолитных перекрытий позволяет уменьшить вес зданий, а это снижает затраты на строительство фундамента.

Профнастил с полимерным покрытием повышает устойчивость здания к сырости и, соответственно, к росту на стенах и потолке плесневых грибков.

Варианты использования опалубки из профнастила

Несъемные опалубки из профилированного листа используются для сооружения межэтажных перекрытий и плоских кровель. Чтобы конструкция получилась прочной, важно правильно выбрать профнастил для изготовления опалубки. Материал должен отвечать следующим требованиям:

Установленная опалубка из профнастила

  • поверхность должна быть ровной, без вмятин, повреждений защитного покрытия и других дефектов;
  • края не должны иметь задиров;
  • окраска защитного покрытия должна быть однородной, без разводов.

Плоская кровля

Несъемная опалубка – это часть здания, поэтому очень важно правильно смонтировать её. Изготавливается кровля из профнастила по определенной технологии. Необходимо выполнить следующие монтажные работы:

  • установка опорных металлических балок;
  • укладка профлиста методом нахлеста на две волны. Для крепления используются усиленные саморезы, а в местах нахлеста – заклепки;

Совет! При укладке листов необходимо следить, чтобы ребра располагались перпендикулярно несущей балке.

  • монтаж деревянных перегородок по периметру опалубки, высота перегородок должна соответствовать толщине бетонного слоя;

Опалубка кровли из профнастила

  • для придания дополнительной прочности выполняется армирование, для этого используется проволочная сетка или металлические прутки. Все элементы арматуры скрепляются между собой;
  • после дополнительной проверки качества выполненных работ можно приступать к заливке бетона. Залитый раствор разравнивают лопатой;
  • в раствор втыкают армирующие пруты и выполняют постукивание по ним кувалдой, чтобы возникающая вибрация уплотнила смесь;
  • производится просушивание бетона, сушить нужно постепенно, предотвращая слишком раннее засыхание верхнего слоя.

После застывания раствора приступают к строительству плоской кровли. Для этого создается многослойный кровельный пирог и укладывается покрытие, которое разрешено использовать для плоских кровель.

Монолитное перекрытие

Использование несъемной опалубки для перекрытий из профлиста – выгодный вариант, так как изделие имеет повышенную прочность. До начала монтажа опалубки перекрытий проводится специфический расчёт и выполняется проектирование.

Совет! Для выполнения расчётов следует руководствоваться данными, указанными в СНиП 2.03.01-84.

Готовая к заливке опалубка

Прежде всего, устанавливаются балки, на которых будет лежать наше монолитное перекрытие. Затем производится укладка профлиста. Лист укладывается с нахлестом, размер нахлеста – 2 волны. Следующий этап – установка торцевой опалубки, высота которой равна толщине перекрытия по профнастилу.

Далее производится дополнительное армирование и наполнение формы бетонным раствором, после чего нужно уплотнить слой бетона, для этого следует использовать специальные вибраторы. При вибрации из смеси выделяется пузырьки воздуха что исключает образование каверен в бетонной смеси. Далее раствору следует дать просохнуть.

Итак, профнастил применяют, как правило, для создания несъемных опалубок. Материал идеально подходит для создания межэтажных и верхних перекрытий. Следует выбирать качественный профильный лист с высоким запасом прочности, чтобы он мог выдерживать оказываемые на него бетонной смесью нагрузки.

Монолитные перекрытия по профнастилу: технология несъемной опалубки

Монолитные перекрытия по профнастилу, возведенные на основе технологии несъемной опалубки, получили широкое распространение в современном строительстве. Данный способ позволяет строить надежные и долговечные сооружения на облегченном фундаменте быстровозводимым способом.

Здание на металлокаркасе с перекрытием по профнастилу

Из какого профнастила делают перекрытия?

Для сооружения монолитных перекрытий по профлисту применяется исключительно несущий профнастил: Н57, 60, 75, 114. Поскольку только эти марки способны выдержать вес залитого бетона. Наряду с обычными изгибами гофра листы снабжены небольшими канавками, которые придаю дополнительную жесткость материалу. Выбор высоты гофра зависит от требуемой несущей способности и определяется на этапе расчетов.

Несущий профнастил с дополнительными ребрами жесткости

Профнастил для опалубки перекрытий по цене самый дорогой, поскольку он имеет наименьшую полезную ширину и изготавливается из листа толщиной не менее 0,6 мм (Н-57, 60 по ГОСТ) и 0,7 мм (Н-75, 114).

Преимущества бетонных перекрытий по профнастилу

  • Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона.
  • Равномерная нагрузка. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
  • Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
  • Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
  • Эстетичный вид потолка. Опалубка из профнастила снаружи имеет аккуратный вид, поэтому в зданиях определенного типа (склады, промышленные цеха и т.п.) потолок не потребует дополнительной отделки.
  • Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.

Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.

Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.

Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.

Технология несъемной опалубки

В строительстве технология несъемной опалубки весьма относится к числу популярных. Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила

Слои перекрытия из профнастила: профлист, арматура, бетонный слой

1 этап. Расчет перекрытия по профнастилу и смета

Перекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.

Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва, Стройиздат, 1987).

грамотно составленная смета — залог успешного строительства

Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.

2 этап. Монтаж профнастила для опалубки перекрытий

Профлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.

Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.

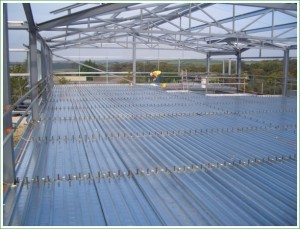

Укладка профнастила на металлические балки

3 этап. Армирование перекрытия по профнастилу

Для армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.

4 этап. Заливка перекрытия по профнастилу

Рекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.

При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.

Армирование и бетонирование перекрытия

После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент – глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость – «бетонное молоко».

Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.

В следующих видео показана заливка бетона и его выравнивание виброрейкой:

Где используют перекрытия из профнастила?

Перекрытия с использованием несущего профнастила применяются при строительстве малоэтажных быстровозводимых зданий на металлокаркасе: торговые комплексы, складские и промышленные здания, гаражи.

В последние годы их нередко используют при строительстве малоэтажных домов и сооружений из пено- и газо-бетона. Также перекрытия из профнастила и бетона часто заменяют устаревшие деревянные при реконструкции зданий.

Профнастил для опалубки

Если вам необходимо изготовить монолитное междуэтажное железобетонное перекрытие или плоскую кровлю, то в качестве опалубки отлично подойдет профилированный лист. Он не только может выдерживать вес залитого бетона без дополнительных опор или с их минимумом, но и позволяет изготавливать перекрытия повышенной прочности и устойчивости к нагрузкам.

Помимо этого, при использовании профнастила для опалубки, вы сможете сэкономить на внутренней отделке, во всяком случае, если речь идет о промышленном здании. Дело в том, что кроме защитного слоя цинка, современный профилированный лист часто имеет еще и защитно-декоративное полимерное покрытие.

Такое покрытие обеспечивает не только дополнительную защиту от коррозии, но и высокие декоративные качества. Полимерные покрытия стойки к любым внешним воздействиям и не выцветают, сохраняя яркость и насыщенность цвета в течение всего срока службы профлиста, который может достигать 40-50 лет.

Использование съемной и несъемной опалубок

Конструкции из монолитного железобетона используются не только при монтаже перекрытий. Бетонные работы — обязательный элемент при строительстве абсолютно любого капитального сооружения, будь то стены, перекрытие, внутренняя отделка или фундамент.

В связи с тем, что бетон в исходном состоянии представляет собой жидкую массу, появляется необходимость как-то ограничить его растекание, удержав бетон в пределах определенной формы до затвердевания смеси. Именно эту функцию и выполняет опалубка. Она может быть различных видов и изготавливаться из любого материала, способного выдержать давление бетона без деформации.

Для снижения себестоимости бетонных работ, опалубка обычно используется неоднократно. Поэтому для ее изготовления применяют материалы, не боящиеся воздействия влаги. Это может быть алюминий, листовой металл или бакелитовая фанера. Несмотря на многократное использование разборной опалубки, часто возникают ситуации, когда проще и дешевле сделать ее несъемной. Наиболее характерным примером такой ситуации может служить устройство железобетонных перекрытий в зданиях с металлическим каркасом.

При проектировании таких сооружений, очень часто используется переменный шаг установки колонн и несущих балок, что не позволяет использовать стандартную щитовую опалубку. При этом изготовление нестандартной опалубки приводит к образованию большого количества отходов и невозможности использовать ее повторно.

В этом случае несъемная опалубка, профнастил которой кроме формообразующей роли выполняет еще и функцию листовой арматуры, становиться экономически целесообразной.

Несъемная опалубка из профнастила — преимущества использования

Поскольку несъемная опалубка из профлиста обладает достаточной жесткостью и является отличным основанием, она укладывается непосредственно на металлические балки перекрытий. После чего профилированный лист используют в качестве базы для арматурных каркасов и заливки бетонной смеси. При этом вся нагрузка, действующая на перекрытие, передается на металлический каркас здания.

Подобный прием позволяет изготавливать внутренние стены даже многоэтажных зданий из легких материалов с низкой теплопередачей, поскольку они должны выдерживать только собственный вес не являются несущим. Например, для стен в таких зданиях отлично подходит газобетон или сэндвич-панели из того же профнастила. Они легки в монтаже и отделке, обладают отличными термо- и звукоизолирующими свойствам, а также значительно дешевле более традиционных материалов.

Таким образом, использование профлиста для опалубки перекрытий позволяет существенно уменьшить общий вес здания, что, в свою очередь, делает возможным замену массивных ленточных фундаментов на более легкие. В частности, для зданий, построенных по такой технологии, как правило, устраивают столбчато-свайные фундаменты в местах опирания колонн каркаса.

Опалубка из профнастила — особенности изготовления композитных плит

В строительстве существует такой термин как «композитная плита». Это сталебетонная плита, в которой используется профлист для опалубки перекрытий. Профнастил выдерживает вес арматуры и бетонной смеси, при этом жесткость самого профиля позволяет использовать его в качестве дополнительной внешней арматуры. Кроме того, для стержней арматурного каркаса можно применить арматуру меньшего сечения, что значительно снижает затраты на устройство перекрытий такого типа.

Высота гофры и толщина профнастила в таких конструкциях взаимосвязана с расстоянием между несущими балками. Применение профлиста с большей высотой профиля и более высокой несущей способностью позволяет при разработке проекта увеличить расстояние между балками перекрытий. А при небольшой длине пролета можно использовать более тонкий и дешевый профлист с меньшей высотой гофры.

При этом нужно учитывать то, что хотя длина профилированных листов может достигать 12 и более метров, лучше опирать их не на две, а на три балки с опорой посреди листа. Это исключит прогибание или деформацию листов профнастила при неравномерной нагрузке на опалубку в процессе бетонирования перекрытия. Крепить профнастил для опалубки к опорным балкам нужно в каждую волну. Это значительно увеличит жесткость композитной плиты на стадии твердения бетонной смеси

Профнастил для опалубки перекрытий — использование при создании плоской кровли

Несущий профнастил используют в качестве опалубки при монтаже междуэтажных перекрытий и плоских кровель. Применяемый для этих целей профилированный лист имеет высоту профиля более 44 мм и обычно усиливается дополнительными ребрами жесткости для увеличения его несущей способности.

При устройстве плоских кровель, на поверхность профлиста укладывается слой пароизоляции, утеплитель и гидроизоляция. После этого выполняется разуклонка из армированной цементной стяжки. Такие кровли часто используют при строительстве большепролетных зданий развлекательных и спортивных сооружений, а также крупных торговых комплексов. Кроме того, у многоквартирных жилых зданий также практически всегда плоская кровля, что связано с необходимостью обслуживания вентиляционных шахт и других структурных составляющих дома.

Для индивидуального жилого строительства плоская крыша используется много реже. В основном, подобные проекты связаны с организацией на такой крыше небольшой зоны отдыха, включая зеленые насаждения. В этом случае использование профлиста для опалубки перекрытий оправдано вдвойне — высокая несущая способность профнастила позволяет с легкостью выдерживать не только массу земли и зеленых насаждений, но и водных объектов вроде искусственных прудов или бассейнов.

Плоская зеленая кровля для жилого домаПолезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Бетонное перекрытие по профнастилу: расчет, монтаж и заливка

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Вернуться к оглавлению

Расчет перекрытия

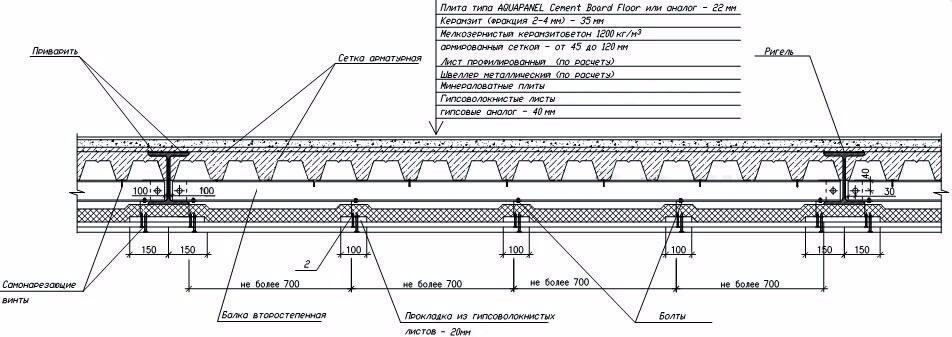

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Вернуться к оглавлению

Устройство монолитного перекрытия

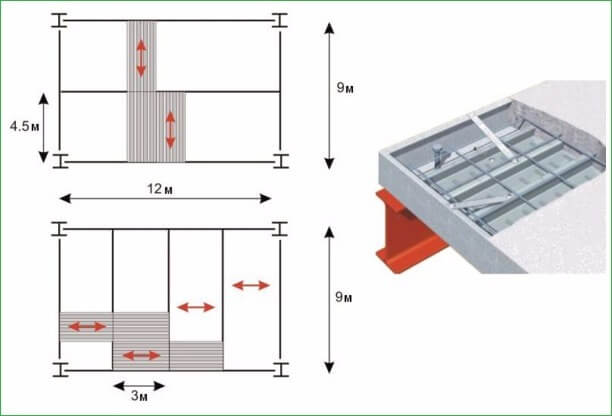

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Вернуться к оглавлению

Армирование

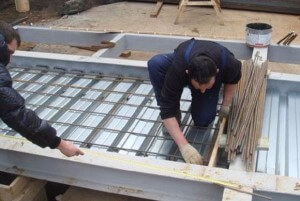

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Вернуться к оглавлению

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 — 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Вернуться к оглавлению

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Монолитное перекрытие по профнастилу: расчет, устройство

  • Преимущества монолитного перекрытия по профлисту
  • Конструктивные особенности
  • Расчет перекрытия
  • Монолитное перекрытие по профнастилу своими руками
  • Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

    В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

    монолитная плита из профлиста

    Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

    • балки;
    • профнастил;
    • гибкая арматура, выложенная по волне;
    • установленный вертикально стержневой анкер;
    • арматурная сетка;
    • стяжка по профлисту.

    Преимущества монолитного перекрытия по профлисту ↑

    монолитное перекрытие из профнастила

    • Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
    • Геометрическая форма и размеры у них могут быть практически любыми.
    • Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
    • Монтаж системы довольно прост, и справиться с ним сможет и новичок.
    • За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

    профнастил для перекрытия

    • Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
    • Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
    • Монтаж занимает значительно меньше времени.
    • Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
    • Профнастил для перекрытия может различаться по разновидности и марке.
    • Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

    готовый потолок — вид снизу

    • Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
    • Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

    Конструктивные особенности ↑

    перекрытие по профлисту технология

    Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

    Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

    • Ребристые, в свою очередь, могут быть:
    • с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
    • со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
    • В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

    На заметку

    Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

    Расчет перекрытия ↑

    план монолитного перекрытия чертеж

    • Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
    • Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
    • Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

    расчет перекрытия по профнастилу

    • Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
    • Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
    • Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

    Монолитное перекрытие по профнастилу своими руками ↑

    подготовка перекрытия из профлиста

    Подготовка ↑

    Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

    • рассчитать усилия на основе точных размеров будущей постройки,

    Важно

    Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

    • рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
    • подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
    • провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

    Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

    На заметку

    Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

    Монтаж опалубки ↑

    монтаж опалубки

    При выборе длины профнастила учитывают ряд важных моментов:

    • чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
    • при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

    Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

    Рекомендуем

    Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

    устройство монолитной плиты по профнастилу

    Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

    Специфика армирования ↑

    армирование перекрытия

    Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

    Заливка бетона ↑

    заливка бетонной смеси

    • До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
    • Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
    • Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
    • В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

    Рекомендуем

    Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

    © 2020 stylekrov.ru

    Профилированные листы для несъемной опалубки: преимущества

    Профилированные листы для несъемной опалубки

    Профилированные листы для несъемной опалубки

    Содержание статьи

    Выбор материалов для опалубки — важный шаг в обеспечении качественной, надежной и безопасной конструкции. От того, насколько прочна будет опалубка, зависит весь успех проделанной работы.

    Сегодня для строительства опалубки используются различные стройматериалы. Это и традиционная древесина, и металл, и даже армированный пенополистирол.

    Однако для закладки несъемной опалубки, чаще всего используются профилированные листы, которые очень удобны, и если можно так сказать, универсальны в работе.

    В данной статье строительного журнала samastroyka.ru будет рассказано о том, какие плюсы и минусы имеет несъемная опалубка из профилированных листов.

    Несъемная опалубка из профлиста

    Профлист для несъемной опалубки имеет профилированную форму, поэтому он способен выдерживать существенные нагрузки. И, тем не менее, для монтажа опалубки выбирается только несущий профлист, толщина которого не меньше чем 0,6 мм, а высота рёбер жёсткости, начинается от 60 мм.

    Кроме того, при выборе профилированного листа для несъемной опалубки, обязательно берётся во внимание и наличие на нём защитного покрытия против коррозии. В качестве такого покрытия, применяется полимерный или цинковый слой. На нём не должно быть сколов, царапин и других механических повреждений.

    Несъемная опалубка из профлиста

    Чтобы исключить ошибки в процессе монтажа несъемной опалубки, предварительно сравнивается несущая способность профилированного листа с расчетной нагрузкой. Чаще всего, вся конструкция опалубки опирается на балки продольного типа, сделанные из П-образного металлического профиля.

    Профилированные листы для несъемной опалубки: преимущества использования

    Использование профилированного листа для несъемной опалубки имеет ряд неоспоримых преимуществ. Ну, во-первых, существенно разгружается часть основных конструкций. Профлист имеет незначительный вес по сравнению с другими материалами для несъемной опалубки, поэтому его применение, даже рекомендуемо в некоторых случаях.

    Во-вторых, не следует думать, что профлист не имеет достаточной жёсткости и надёжности. Напротив, опалубка из профилированного листа, выходит очень прочной и надежной.

    К тому же, с данным материалом весьма просто работать: он легко режется болгаркой, а из-за сравнительно небольшого веса, быстро транспортируется вручную к месту монтажа несъемной опалубки.

    Профилированные листы для несъемной опалубки

    Кроме того, неоспоримыми преимуществами профлиста для опалубки, являются:

    1. Устойчивость к воздействию влаги и микроорганизмов;
    2. Прочность и стойкость;
    3. Простота в использовании и обработке;
    4. Лёгкий вес, из-за чего конструкция несъемной опалубки становится не такой тяжёлой;
    5. Доступная стоимость, что даёт возможность свободного использования данного строительного материала.

    Конечно же, для монтажа несъемной опалубки на сегодняшнее время могут применяться различные стройматериалы.

    Однако, как показывает практика, профилированные листы, занимают в данном плане, лидирующие позиции.

    Оценить статью и поделиться ссылкой:

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
