Мелкозаглубленный ленточный фундамент своими руками

Фундаментные работы не считаются самыми сложными строительными работами, но по ответственности это одни из наиболее ответственных конструкций строения. Большинство ошибок во время сооружения фундамента приводят к очень тяжелым последствиям, исправить их очень трудно и дорого, а в некоторых случаях невозможно. Все расчеты фундамента должны выполняться согласно положениям СНиП 2.02.01–83.

Мелкозаглубленный ленточный фундамент своими руками

Мелкозаглубленный ленточный фундамент своими руками

Файл для скачивания. СНиП 2.02.01–83. Основания зданий и сооружений. СП 22.13330.2011

СНиП 2.02.01–83

Во время расчетов принимаются во внимание:

  • нагрузки, действующие на основание фундамента;
  • показатели грунтов, наличие и расположение подземных вод;
  • максимально допустимые деформации и показатели несущих характеристик;
  • характеристики климатических зон и глубина основания.

Это очень сложные расчеты, останавливаться на них мы не будем. Для простейших сооружений строители принимают за основание стандартные для данной климатической зоны и характеристики грунтов параметры. Они уже имеют большой запас по прочности, что позволяет обеспечивать надежность конструкции.

Мелкозаглубленный ленточный фундамент - параметры

Мелкозаглубленный ленточный фундамент – параметры

Ознакомительная таблица ориентировочной ширины ленточного фундамента

Минимальная ширина ленты в зависимости от этажностиШирина ленты, см
Несущая способность грунта 0,72 кгс/см2.
Пример: пылеватые, мелкие слюдянистые пески, илистые пески, илистая глина
Ширина ленты, см
Несущая способность грунта 1 кгс/см2
Пример: глина, песчанистая глина, илистая глина, илистый неорганический ил
Ширина ленты, см
Несущая способность грунта 1,4 кгс/см2.
Пример: песок, глинистый крупный песок, илистый щебень, глинистый щебень
Ширина ленты, см
Несущая способность грунта >1,92 кгс/см2.
Пример: гравелистый песок, гравий, щебень
Каркасный дом 1 этаж30303030
Каркасный дом 2 этажа38303030
Каркасный дом 3 этажа58433030
Каркасный дом, обложенный "вполкирпича" 1 этаж30303030
Каркасный дом, обложенный "вполкирпича" 2 этажа53403030
Каркасный дом, обложенный "вполкирпича" 3 этажа81604030
Кирпичный дом, кладка в 1 кирпич 1 этаж40303030
Кирпичный дом, кладка в 1 кирпич 2 этажа73533530
Кирпичный дом, кладка в 1 кирпич 3 этажа106815340
Щирина ленты в зависимости от материала стен

Ширина ленты в зависимости от материала стен

Мелкозаглубленный ленточный фундамент – один из наиболее часто используемых в частном строительстве вариантов, по всем показателям он удовлетворяет большинство застройщиков. Строительство фундамента можно условно разделить на три этапа: разметку, копание траншеи и строительство опалубки, заливку бетоном и выравнивание.

Основные этапы работ по обустройству фундамента

Основные этапы работ по обустройству фундамента

Рассмотрим подробно каждый этап. Мы расскажем об этапах строительства мелкозаглубленного армированного фундамента на песчаной подушке.

Содержание материала

Разметка ленточного фундамента

Работы нужно выполнять внимательно и не спеша. Лучше потерять лишний час-другой во время разметки, чем потом иметь проблемы с уже готовой фундаментной лентой.

Разметка фундамента под баню

Разметка фундамента под баню

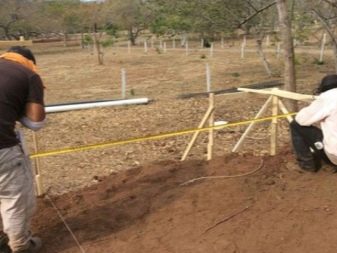

Шаг 1. По периметру фундамента вбейте деревянные колышки. Для того чтобы выровнять размеры и углы ленты, нужно подготовить элементарное приспособление в виде небольших лавочек. Вбейте в землю по два колышка на небольшом отдалении от углов фундамента и к ним закрепите горизонтальные доски.

Шаг 2. В досках укрепите гвозди, к ним привяжите веревки. Попытайтесь вначале проверять угол между веревками обыкновенным большим угольником. Так вы сможете приблизительно найти линии фундамента.

Шаг 3. Выровняйте углы ленты, они должны равняться строго 90°. Делать это нужно проверкой диагоналей. Размеры двух диагоналей не могут отличаться более чем на два сантиметра. Такой разброс можно без труда убрать во время строительства коробки здания.

Обноска для разметки фундамента
Обноска для разметки фундамента
Обноска
Обноска
Разметка ленточного фундамента
Разметка ленточного фундамента

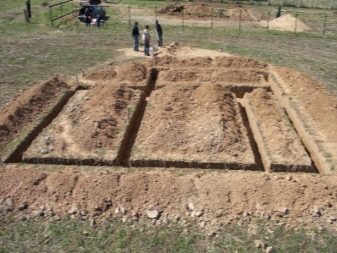

Шаг 4. Не снимайте веревки, с их помощью лопатой аккуратной отметьте положение ленты, желательно прокопать траншею глубиной в штык лопаты (примерно 20 сантиметров).

Шаг 5. Теперь можно снять веревки и продолжить копать траншею. Сразу решите, куда будете девать землю. Ее можно вывезти за пределы периметра строения или разровнять под ним. Плодородный слой в любом случае нужно полностью удалять.

Шаг 6. Ширина траншеи равна ширине стен строения. Если земля на участке плотная, то делать опалубку в траншее не надо, если стенки осыпаются, то придется заниматься опалубкой по всей высоте фундамента.

Глубина траншеи в пределах 60÷80 см с учетом песчаной подушки толщиной до двадцати сантиметров.

Видео – Разметка для фундамента

Для изготовления опалубки можно использовать обрезные доски второго сорта или специальную водостойкую фанеру. Мы возьмем доски толщиной 20÷25 мм и шириной 20 см, для сборки щитов будем пользоваться рейками и обрезками досок.

Доски для сборки опалубки
Доски для сборки опалубки
Мебельные доски также подходят для сборки опалубки
Мебельные доски также подходят для сборки опалубки

Шаг 1. Изготовление щитов опалубки. Не нужно их делать очень большими, потом будет сложно устанавливать и демонтировать. Длина щитов зависит от их высоты, но в любом случае старайтесь, чтобы общий вес конструкции не превышал 50÷60 килограмм. Такой вес можно без особых усилий поднимать вдвоем. Доски щитов старайтесь подгонять без больших щелей, вертикальные стойки прибивайте на расстоянии 50÷60 сантиметров. Более точные показатели зависят от параметров ленты фундамента.

Для сколачивания используйте гвозди, саморезы не только увеличат стоимость опалубки, но и создадут проблемы во время ее разборки. Почти все пиломатериалы после разборки опалубки можно использовать для дальнейшего строительства здания, желательно их не повреждать лишний раз. Вам вряд ли удастся точно рассчитать длину щитов, оставьте запас по длине примерно 1,5÷2 метра, этот щит сделаете уже после точной установки всех предыдущих. В таком положении будет возможность снять точные размеры до угла и сделать щит нужной длины.

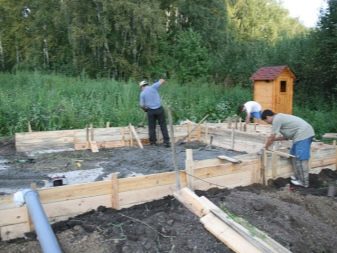

Шаг 2. Начинайте выставлять опалубку для фундамента. Одному такую работу не сделать, нужно звать помощника. Опускайте по очереди все щиты в траншею, фиксируйте при помощи колышек и угловых упоров положение. Между щитами следует вставлять распорки, чтобы они не изменяли своего положения во время фиксации опалубки. Распорки не работают во время заливки бетона, они имеют значение только во время сборки опалубки. Советуем сразу заготовить распорки под шаблон, количество определяется с учетом длины и высоты фундаментной ленты и параметров щитов.

Установка опалубки

Установка опалубки

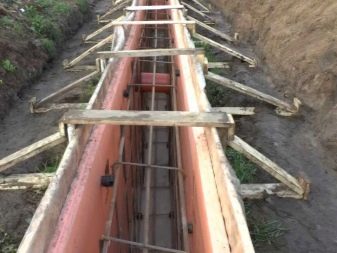

Шаг 3. Надежно фиксируйте щиты, лучше поставить угловые подпорки чаще, чем потом ровнять фундамент. Щиты выставляйте по веревке, постоянно контролируйте их положение. Стыки щитов герметизируются доской, в этом месте обязательно делать крепление. Колышки вбивайте максимально глубоко, угловые подпорки к щитам нужно фиксировать специальными небольшими упорами из обрезков досок. Вы должны исключить даже малейшую вероятность нарушения целостности опалубки во время заливки бетона. Такая «авария» всегда дорого обходится.

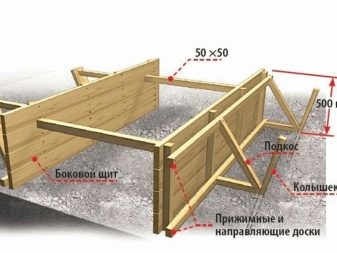

Схема опалубки с упорами

Схема опалубки с упорами

Шаг 4. Во время установки опалубки нужно всегда предусматривать ее дельнейший демонтаж. Это значит, что гвоздки следует вбивать в те места, откуда их можно будет удалить. Все разборные узлы располагайте только с внешней доступной стороны опалубки.

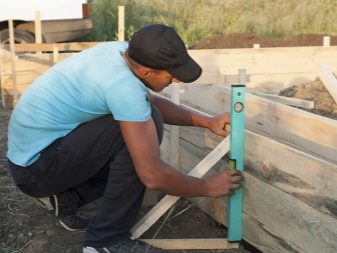

Шаг 5. Проверьте правильность установки опалубки. Обращайте внимание не только на линейность плоскостей, но и на надежность фиксации. Прилагайте к опалубке разнонаправленные усилия – если обнаружились хоть небольшие колебания конструкции, сразу устанавливайте дополнительные упоры. Помните, что исправлять ошибки установки опалубки во время заливки бетона крайне неблагодарное дело.

Опалубка в сборе - фото

Опалубка в сборе – фото

Цены на обрезные доски

обрезные доски

Видео – Изготовление опалубки

[adrotate group="5"]

Шаг 6. Разместите в опалубке пластиковые трубки в местах расположение вентиляционных продухов и подвода инженерных коммуникаций. Верхние доски щитов опалубки скрепите досками или стяните проволокой для предупреждения распирания.

Установка продухов
Установка продухов
Труба, заложенная поперёк опалубки, и является продухом
Труба, заложенная поперёк опалубки, и является продухом

Фундамент у нас должен быть армированным – значительно увеличиваются его несущие способности. Для армирования применяется строительная арматура периодического профиля Ø 10 мм. Арматуру можно связывать, что очень долго, а можно класть только горизонтальные прутки уже во время заливки бетона. Мы, конечно, выбираем второй вариант. По прочности ленточный фундамент почти ничего не теряет, а работы и денег потребуется значительно меньше.

Арматура

Арматура

Если все нормально, можно начинать заливать бетон.

Заливка бетона

Бетон будем делать самостоятельно из цемента марки 400, песка и гравия или щебня.

Цемент м400
Цемент м400
Песок
Песок
Щебень
Щебень

Вручную такие тяжелые физические работы в наше время уже не делают, нужно приобрести или одолжить небольшую бетономешалку с объемом барабана приблизительно 0,2 м3.

Замешивание бетона

Замешивание бетона

Перед началом производства работ нужно подсчитать необходимое количество строительных материалов, расчеты производятся с учетом общего объема фундаментной ленты. Посчитать объем несложно, умножьте длину на ширину и высоту. На один кубометр бетона понадобится 325 кг цемента, 760 кг песка и 1100 кг щебня. Это приблизительные цифры, они нужны только для ориентировки количества материалов. Во время приобретения материалов увеличьте их количество на 10%. Песка нужно покупать еще больше для песчаной подушки.

Никто во время изготовления бетона не взвешивает отдельные ингредиенты с точностью до грамма. Во время приготовления бетона берите на одну лопату цемента две лопаты песка и три лопаты щебня или гравия. Вода используется по мере надобности, конкретное количество определяется опытным путем, бетон должен иметь оптимальную вязкость.

Шаг 1. Насыпьте в траншею слой песка толщиной ≈15÷20 сантиметров. Песок нужно хорошо утрамбовать, пользуйтесь для этого любыми подручными средствами или сделайте простейшее приспособление.

Песок на дне траншеи

Песок на дне траншеи

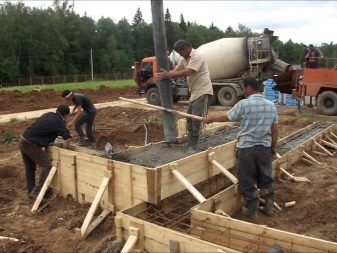

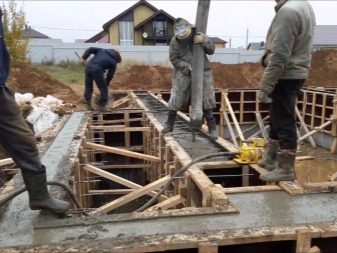

Шаг 2. Заливайте бетонную смесь по периметру здания, не допускайте больших перепадов по высоте. Если у вас есть электрический вибратор – отлично, он может утрамбовать бетон сразу по всей высоте фундамента. Если трамбовка будет производиться вручную, то слой бетона не должен превышать 25÷30 сантиметров по высоте.

Заливка фундамента слоями

Заливка фундамента слоями

Процесс заливки

Процесс заливки

Бетонный вибратор

Бетонный вибратор

Шаг 3. Одновременно с заливкой обращайте внимание на «поведение» опалубки, при обнаружении различных выпуклостей или искривлений немедленно принимайте меры по их устранению.

Шаг 4. Мы решили, что армирование фундамента будем выполнять упрощенным способом. Прутки кладутся прямо на бетон. Всего в ленте у нас будет четыре ряда арматуры по два в каждом слое. Злейте песчаную подушку слоем бетона толщиной примерно 30÷40 сантиметров. Подровняйте его по горизонтали, уложите два ряда арматуры. Особенно стараться не стоит, прутки потом зальются массой, а небольшой угол наклона (если таковой останется) никакого негативного действия не оказывает.

Шаг 5. Продолжайте заливать фундамент по периметру, когда до верха ленты останется сантиметров двадцать–тридцать, кладите второй ряд арматуры. Обращайте внимание, чтобы концы арматурных прутков перекрывались примерно на 20÷30 сантиметров.

Залитый фундамент

Залитый фундамент

Шаг 6. Выравнивайте нулевую отметку ленточного фундамента, разброс по высоте в углах не может превышать двух сантиметров. Пользуетесь натянутой веревкой, с ее помощью выравнивание сделаете быстрее и с лучшим качеством.

Крайне желательно залить весь фундамент в течение одного рабочего дня.

В большинстве случаев для бань такое возможно, но все зависит от конкретных размеров, умения организовать строительные работы, профессионализма и количества рабочих. Если приходится часть работы оставлять на следующий день, то жидкий бетон в опалубке нужно максимально подровнять по горизонтали. Наличие «ступенек» с большими перепадами высоты значительно уменьшают несущие характеристики фундамента. Опалубку следует снимать через две недели после заливки бетона. Если на улице жаркая и сухая погода, то бетон рекомендуется несколько раз в день обильно смачивать водой. Быстро сохнущий фундамент не будет иметь расчетных показателей прочности.

Почему? Бетон – уникальный материал. В идеальных условиях прочность бетонных конструкций постоянно увеличивается. В течение первых 14÷15 дней бетон набирает 70÷80% максимальной прочности, в дальнейшем скорость увеличения прочности замедляется и через 30÷40 лет его прочность увеличивается лишь на доли процента. Но возрастает! Конечно, так происходит только в тех случаях, когда на конструкцию не воздействуют атмосферные осадки, перепады температур, сторонние усилия и т. Именно поэтому снимать опалубку менее чем через две недели не рекомендуется. Не спешите демонтировать ее, за это время лучше подготовиться к следующему этапу строительства.

Цены на бетонную смесь М400

бетонная смесь М400

Видео – Семинар по заливке фундамента

Практические советы

Теперь, когда у вас уже есть общие понятия о технологии строительства фундамента, можно дать несколько практических советов. С их помощью удастся не только упросить и облегчить ряд строительных работ, но и повысить их качество и снизить стоимость.

Как делать бетон

От правильной организации труда зависит многое, мы даем советы мастеров, которые имеют солидный практический опыт.

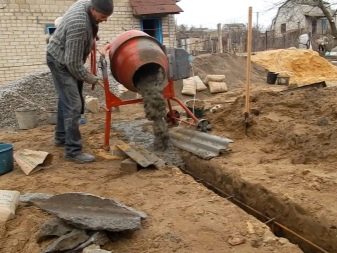

Бетономешалка должна стоять на стационарном месте, к фундаменту тачками подвозится готовый бетон.

Бетономешалка

Бетономешалка

Есть некоторые «умельцы», советующие перетаскивать бетономешалку вдоль фундамента по мере его наполнения. К каждому новому месту они отдельно ведрами подвозят воду, песок, цемент и гравий. Смотреть на эту «технологию» и смешно, и больно. Такая организация работ увеличивает трудоемкость минимум в два раза и в столько же раз увеличивает время.

Что советуем мы? Бетономешалка должна стоять стационарно, установите ее с учетом возможности подъезда. Возле бетономешалки установите бочку с водой объемом приблизительно 200 литров. На отдельные кучи завезите песок и гравий, цемент пусть лежит на поддонах в мешках. Все материалы должны быть доступны для засыпки в бетономешалку без перевалки.

Киньте на кучу песка мешок цемента, лопатой разрежьте его приблизительно пополам. Половина мешка цемента – как раз норма для одного замеса бетона. Включите бетономешалку, влейте в нее полтора–два ведра воды, возьмите руками полмешка цемента и высыпьте его в воду. Сразу можно бросать гравий или щебень, камешки хорошо разобьют мелкие грудки цемента. Далее по очереди бросайте в мешалку песок и гравий. Расчет прост – на одну лопату цемента нужно две лопаты песка и четыре лопаты гравия.

Заброс материалов в бетономешалку

Заброс материалов в бетономешалку

Конкретное количество зависит от размеров ваших лопат, для первого замеса можно замерить количество цемента в половине мешка, это даст возможность приблизительно ориентироваться. В дальнейшем у вас появится опыт и вы уже будете определять качество бетона на глаз по вязкости массы. Если раствор слишком густой – добавляйте небольшими порциями воду. Если получился жидкий – добавляете песок, гравий почти не влияет на вязкость бетона, он впитывает мало воды. Пришлось добавить очень много песка – бросьте в бетономешалку еще лопату цемента. Цемент, который просыпался на песок, подбирается и используется в дело.

[adrotate group="5"] Работы на стройплощадке

Работы на стройплощадке

С водой вы также сразу не угадаете, количество воды зависит от влажности песка и гравия. Для первого замеса лучше брать несколько меньше воды и потом добавлять ее по мерее необходимости. Слишком много воды может стать причиной неприятностей – не хватит объема бетономешалки для добавки большого количества песка и гравия.

Подвозите бетон в тачке

Подвозите бетон в тачке

Готовый бетон нужно подвозить к фундаменту тачками. Во время планирования организации работ нужно предусматривать такое количество людей, чтобы работы шли конвейерным методом, никто никого не ожидал. Время заливки фундамента бетоном должно равняться времени его изготовления. На эти показатели влияет много факторов: расстояние до ленты фундамента, объем бетономешалки, профессионализм и трудолюбие рабочих.

Цены на бетономешалку

бетономешалка

Важно

  1. Никогда не оставляйте на ночь половину мешка цемента, сделайте из него еще один замес.
  2. После окончания рабочего дня тщательно промойте бетономешалку. Имейте в виду, что застывшая бетонная масса отбивается долго и трудно, кроме того, такие работы не проходят бесследно для бетономешалки. Промойте бетономешалку после работы

    Промойте бетономешалку после работы

  3. Вы работаете с водой – соблюдайте во время подключения бетономешалки все требования ПУЭ.
  4. Желательно над бетономешалкой сделать временный навес от дождя. Это не только ускорит работы, но и облегчит процесс изготовления бетона. Схема экономичного навеса

    Схема экономичного навеса

  5. Весь инструмент должен уходить «на ночевку» в чистом виде. Как бы вы ни устали – помойте лопаты, тачку и т. д. Застывший цемент на них на следующий день еще более усложнит работы.

Пожалуй, это все, что мы можем посоветовать новичкам, в дальнейшем у вас появится свой опыт и вы сможете изменять и совершенствовать алгоритм изготовления бетона.

Как собирать опалубку

Абсолютно все отдельные узлы работают на изгиб или сжатие. Зачем мы об этом говорим? А затем, что во время сборки опалубки нет надобности использовать огромные гвозди и потом по пять сантиметров загибать их с обратной стороны. Ни один гвоздь не работает на вытягивание. В угловых упорах на гвозди действуют усилия на изгиб и совсем незначительные на вытягивание. Использование нормальных гвоздей не снизит прочность конструкции, зато намного облегчит ваши работы во время ее демонтажа.

Гвозди строительные 3,0 х 70

Гвозди строительные 3,0 х 70

Большинство досок после опалубки используется для дальнейшего строительства – после снятия опалубки сразу разберите ее и очистите доски. Бывают случаи, когда для опалубки применяют качественные доски – советуем закрывать их полиэтиленовой пленкой. Пленку устанавливайте с внутренней стороны опалубки, фиксируйте ее обыкновенным степлером. Стоимость пленки – копейки в сравнении со стоимостью пиломатериалов. Загрязненные цементом доски на станках не будет обрабатывать ни один мастер, а полиэтилен сохранит материалы в первоначальном состоянии.

Опалубка с полиэтиленовой пленкой

Опалубка с полиэтиленовой пленкой

Цены на гвозди строительные

гвозди строительные

Как копать траншею

Казалось бы, нет ничего проще – копай глубже и бросай дальше. Но так думают те, кто никогда сам не копал. Каждая работа имеет свои секреты, вот лишь несколько из них.

  1. Вначале нужно подрезать корни травы по всей длине траншеи. Подрежьте лопатой дерн по линии с обеих сторон ленты фундамента на глубину приблизительно десять сантиметров. Это не только облегчит снятие дерна, но и сделает ровными края.
  2. Первую выкопанную землю нужно выбрасывать как можно дальше от краев ленты. Ее все равно придется бросать дальше, чем вам может показаться. Пока вы еще не углубись, делать это легче. Со временем траншея будет становиться глубже, для выбрасывания земли придется тратить больше усилий. А если вы уже сделали около краев бугор, то и его придется перебрасывать.
  3. Увеличивайте глубину на штык лопаты по всей длине траншеи, сразу выравнивайте края. Потом совковой лопатой подчищайте рыхлый грунт, работы начинайте с того места, где закончили копать штыковой лопатой. Так вы не будете сами себе трамбовать землю. Закончили очистку земли – повторяйте все сначала, работайте штыковой лопатой по всей длине, далее подчищайте дно траншеи.
Начало копки траншеи

Начало копки траншеи

Траншея под ленточный фундамент

Траншея под ленточный фундамент

Видео – Как копать траншею под фундамент

Мы гарантируем, что таким способом вам удастся вкопать фундамент намного быстрее и без «героических трудовых подвигов». В одной статье невозможно рассказать обо всех тонкостях строительных работ. Не выполняйте длительное время однотонную работу, это ускоряет физическую и моральную усталость, по возможности через час–два меняйте ее.

Можем дать один универсальный совет: ищите в каждой работе логику. Все действия должны быть направлены на одно – получение максимального результата с минимальными потерями. Не имеет значения, какими потерями: времени, денег или усилий. Если вы прислушаетесь к нашим советам, то работа всегда будет в радость, а не в наказание. Тем более, если она делается своими руками и для себя.

Видео – Мелкозаглубленный ленточный фундамент своими руками

Мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция

Автор Сергей Федоров На чтение 12 мин. Просмотров 621 Опубликовано

Мелкозаглубленный ленточный фундамент (МЗЛФ) — разновидность ленточного фундамента, который располагается ниже нулевого уровня на 0,3-0,7 м. Возведение такого типа основания требует минимум финансовых и трудовых затрат. МЗЛФ отлично подходит для легких построек, возводимых на различных грунтах. Фундамент имеет свои преимущества и недостатки, а также особую технологию строительства.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

  • экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
  • простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
  • небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
  • маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

  • заливка ведется при устойчивых температурах выше +10 С;
  • ограниченность применения ввиду небольшой несущей способности
  • возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
  • отсутствие подвального помещения в доме.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

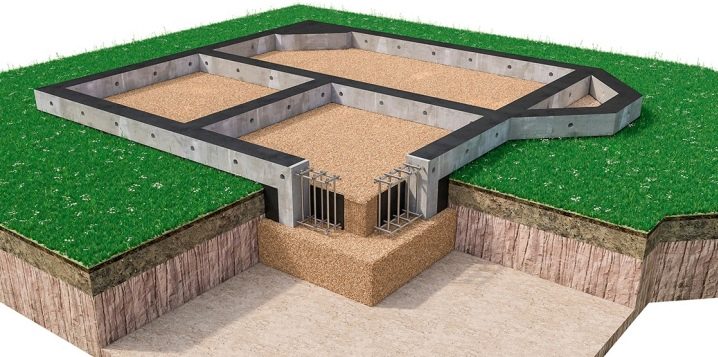

В разрезе фундамент мелкого заложения выглядит следующим образом:

фундамент мелкого заложения

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

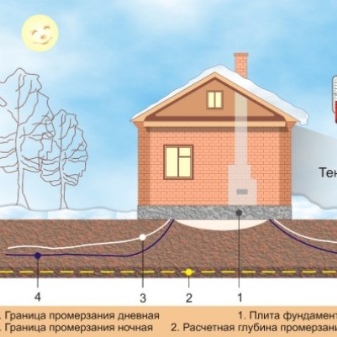

  1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
  2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
  3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
  4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
  5. Обязательно обустройство отмостки для отвода дождевой воды и снега.

Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

  • при промерзании грунта менее 2 м — 50 см;
  • при промерзании грунта на глубину до 3 м — 75 см;
  • при промерзании грунта более 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий Число этажей Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями 1 0,6
2 0,8
3 1,2
Деревянные каркасные стены с деревянными перекрытиями 1 0,4
2 0,4
3 0,6
Бревенчатые стены с деревянными перекрытиями 1 0,3
2 0,4
3 0,6
Стены из бруса с деревянными перекрытиями 1 0,2
2 0,3
3 0,4

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтов Число этажей здания Ширина поошвы фундамента b, м Толщина подушки t, м Вариант конструкции фундамента Вариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые 1 0,3 / 0,2 0,6/0,7 г. 3
2 0,3 / 0,2 0,5 / 0,6 г. 3
3 0,3 / 0,2 0,4 / 0,5 г. 3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые 1 0,3 / 0,2 0,7 / 0,8 г. 4
2 0,3 / 0,2 0,6 / 0,7 г. 4
3 0,3 / 0,2 0,5 / 0,6 г. 4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Устройство мелкозаглубленного фундамента: технология строительства

Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3.03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:

  1. 1заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
  2. 2приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

transheya-dlya-melkozaglublennogo-lentochnogo-osnovaniyaПравильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

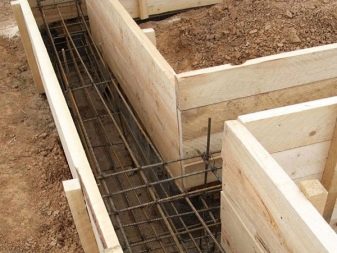

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Соединения скрепляются при помощи сварки

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

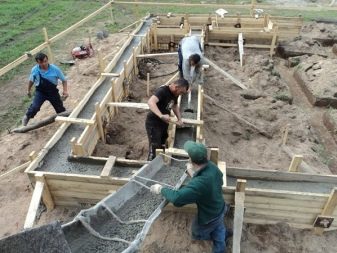

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

подача бетонной смеси к опалубке

Послойная заливка фундамента

После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.

Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

  1. Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
  2. Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
  3. Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.

Утепление фундаментной ленты и отмостки пеноплексом

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

  1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
  2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
  3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
  4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

Комплекс мер по защите МЗЛФ на пучинистых грунтахПри соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

Сборный МЗЛФ на песчаных грунтах

Большинство песчаных грунтов относятся к слабо- или непучинистым. На участках с такими грунтами можно возводить мелкозаглубленные основания сборного типа из готовых ж/б блоков. Устанавливать готовые блоки намного проще, а их стоимость минимально отличается от стоимости бетонной смеси и опалубки. Для сборного МЗЛФ используют следующие виды блоков:

  • ФБС — прямоугольные сплошные конструкции;
  • ФЛ — блоки-подушки трапециевидной формы с увеличенной несущей способностью.

ФЛ-блоки отлично подходят для каркасных домов и хозпостроек из газобетонов, а ФБС считаются универсальными и имеют широкую сферу применения. Размеры готовых ж/б изделий используются небольшие, чтобы можно было установить их самому без привлечения строительного крана. Технология монтажа сборного мелкозаглубленного фундамента подробно описана в СНиП 3.03.01-87. Так же как и монолитная лента, блоки монтируются на подготовленную подушку. Заглублять ФБС необходимо в соответствии с проведенным расчетом. Для укрепления основания блоки соединяются между собой арматурными сетками на пересечении стен.

Сборный мелкозаглубленный ленточный фундамент

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.

При правильном выполнении всех работ по монтажу ФБС, сборный фундамент малого заложения прослужит 70-80 лет. Именно такой эксплуатационный ресурс имеют ж/б блоки.

Вы можете задать свой вопрос нашему автору:

Сборный мелкозаглубленный ленточный фундамент

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

устройство, технология строительства и армирования, цена

Ленточный мелкозаглубленный фундаментОбщепризнанный способ заложения подошвы фундамента на слои грунта, находящиеся ниже глубины промерзания, подходит для сооружения 2-3-х этажных зданий из кирпича или камня. При строительстве легких домов несущая способность фундамента глубокого заложения используется всего на 10-20%.

Это значит, что до 90% строительных материалов расходуются непроизводительно. Для малоэтажных домов облегченной конструкции и летних домиков используют мелкозаглубленный ленточный монолитный фундамент, который закладывают непосредственно в промерзающие грунтовые слои, но выше уровня нахождения грунтовых вод – как правило, на 500-700 мм.

Преимущества мелкозаглубленного ленточного фундамента

Ленточный фундамент  представляет собой железобетонную ленту, заложенную подЖелезобетонная лента все несущие стены сооружения. Применяется для грунтов, не относящихся к категории сильно вспучиваемых и при низком расположении грунтовых вод. На таких фундаментах рекомендуют сооружать только легкие строительные конструкции.

Фундамент неглубокого заложения имеет ряд ценных преимуществ:

  • Цена мелкозаглубленного ленточного фундамента в 2-3 раза ниже стоимости оснований глубокого заложения.
  • Возможность существенного сокращения фронта земляных, арматурных и опалубочных работ. Это позволяет устроить фундамент ленточный мелкозаглубленный своими руками и существенно уменьшить сроки сооружения дома.
  • Устройство мелкозаглубленного ленточного фундамента, в отличие от незаглубленного основания, дает возможность устроить в доме небольшой подвал.
  • Этот тип основания меньше подвергается пучинистым явлениям по сравнению с незаглубленным.

Несмотря на упрощенный способ устройства, мелкозаглубленный фундамент успешно справляется с поставленной задачей прочного удержания дома на месте и предохранения его от деформаций.

Как сделать мелкозаглубленный фундамент ленточного типа

Траншея под мелкозаглубленный ленточный фундамент

Траншея под мелкозаглубленный ленточный фундамент

Для возведения фундамента такого типа выкапывают траншею глубиной 500-700 мм и шириной 600-800 мм. На дне траншеи устраивается плотная песчаная подушка толщиной от 200 до 400 мм. Песок смачивают и трамбуют с помощью подручных средств.

Подушка не только дает возможность заменить вспучиваемый грунт, но и служит распределительным слоем.Даже если песок насыщается водой и при замерзании вспучивается, то это происходит равномерно и не вызывает деформаций фундамента.

Следующим этапом является изготовление опалубки, для которой проще всего использовать оструганные с одной стороны доски. Для удержания опалубочных щитов применяют колья и распорки, вбиваемые по периметру траншеи.

При этом с помощью уровня необходимо проверить горизонтальность и вертикальность расположения всех щитов.

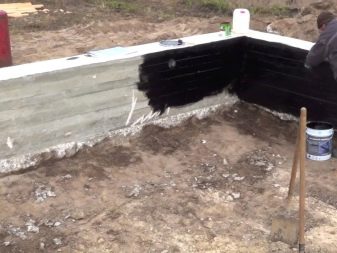

Внутренние поверхности опалубки необходимо покрыть гидроизоляционным материалом, например, рубероидом.

Армирование мелкозаглубленного ленточного фундамента

Армирование мелкозаглубленного ленточного фундамента

Армирование мелкозаглубленного ленточного фундамента производят с помощью прутьев диаметром 14-16 мм, которые укладывают вдоль ленты. В каркас продольные прутья связывают гладкими прутами сечением 10 мм. Для защиты металла от коррозии необходимо предусмотреть зазор между продольными прутьями и поверхностью фундамента.

После устройства опалубки и создания каркаса приступают к заливке бетона. На этой стадии важно избежать образования в бетонной смеси воздушных пустот. Для этого смесь заливают слоями по 22 мм, каждый слой тщательно уплотняют. Пазухи засыпают песком, а с внешней стороны для защиты фундамента выполняется отмостка.

Технология строительства ленточного фундамента на глине

Пучинистые грунты, к которым относятся глины и суглинки, доставляют немало сложностей при устройстве фундамента. Решение данного вопроса состоит в устройстве дренажной системы.

После выкапывания траншеи бурят две скважины с расстоянием между ними 2-3 метра, минимальная глубина которых равна глубине промерзания грунта, а максимальная неограничена.

Устройство дренажной системы для фундамента

Устройство дренажной системы для фундамента

Внутрь скважины вставляется труба, которая засыпается щебнем. Дно траншеи под фундамент засыпают щебнем, области вокруг труб засыпают песком, который необходимо тщательно утрамбовать. Сверху на него также засыпается щебень. Далее, как и обычно, устанавливаются опалубочные щиты, арматура, заливается бетонная смесь.

После затвердевания бетонной смеси снаружи фундамента устраивается траншея глубиной, достигающей щебневый слой фундаментной траншеи. Траншея засыпается щебнем, сверху устраивается отмостка шириной 500-1000 мм. Вместо трубы можно использовать нетканный негниющий материал – агрил, пенополипропилен, стеклоткань.

Дренаж фундамента дает возможность отвести талые и дождевые воды в щебень, а затем в дренажные трубы. Фундамент постоянно находится в засыпке из сухого щебня, а сухой грунт во время мороза не подвержен пучению.

Гидроизоляция фундамента: её необходимость и  основные виды

Одним из условий долгосрочной эксплуатации фундамента является устройство его надежной гидроизоляции.

Водозащита основания дома может выполняться несколькими способами:

  • Обмазочная гидроизоляция  наименее затратный, но и наименее долговечный вариант, из-за её уязвимости к механическим повреждениям. К тому же, при нанесении водозащитного слоя поверхность фундамента должна быть совершенно сухой. Обмазочная гидроизоляция фундамента

    Обмазочная гидроизоляция фундамента

Обмазочная изоляция может применяться, если в дальнейшем будет произведено утепление мелкозаглубленного фундамента, защита его геотекстилем или кирпичной кладкой.

  • Чаще всего, для гидроизоляции используют рубероид. Его укладывают на предварительно нанесенную на фундамент горячую мастику. При двойном слое рубероида нахлест должен составлять 150-200 мм.
  • Напыляемая гидроизоляция наносится специальным распылителем. Перед обработкой опылением фундамент необходимо очистить от пыли.

Мелкозаглубленные ленточные фундаменты в последние годы нашли широкое применение в загородном строительстве, особенно у застройщиков, возводящих дома своими силами.

Мелкозаглубленный ленточный фундамент своими руками

Для строительства домов небольшой площади, а также различных хозяйственных построек лучшим вариантом основания является мелкозаглубленный фундамент. Его возведение не займет много времени, а весь процесс можно выполнить самостоятельно. Чтобы мелкозаглубленный ленточный фундамент своими руками был максимально прочным, нужно грамотно рассчитать его параметры и строго соблюдать технологию заливки.

Мелкозаглубленный ленточный фундамент своими руками

Мелкозаглубленный ленточный фундамент своими руками

Содержание пошаговой инструкции:

Основные отличия мелкозаглубленнного основания

Глубина обычного фундамента составляет не менее 1,5 м, а в холодных регионах – до 2 м. Мелкозаглубленный фундамент располагается на глубине до 70 см, что существенно облегчает копку траншей и сокращает время на строительство. Поскольку площадь такого фундамента в разы меньше, расход строительных материалов также снижается. Для его изготовления подходит не только бетон, но и красный кирпич, а также бетонные блоки.

Мелкозаглубленный ленточный фундамент, схема

Мелкозаглубленный ленточный фундамент, схема

Есть у мелкозаглубленного основания и свои недостатки: он подходит только для сооружения одноэтажных зданий небольшой площади; требует обустройства дренажной системы на пучинистых грунтах. Заливать такой фундамент можно исключительно в теплое время года, и нельзя оставлять его на зиму без нагрузки. При промерзании почва выталкивает легкий фундамент, повреждая его целостность.

Устройство ленточного фундамента

Устройство ленточного фундамента

Технология строительства фундамента

Самый быстрый вариант ленточного фундамента – бетонный монолитный. Из блоков или кирпича его возводят в том случае, если нет возможности приготовить большое количество раствора и залить основание за один раз. Чтобы строительный процесс не прерывался, следует заранее подготовить все необходимые инструменты и материалы.

Итак, для работы потребуется:

  • рулетка;
  • отвес или уровень;
  • колышки из дерева или железные прутки;
  • толстая леска;
  • подборная и штыковая лопата;
  • геотекстиль;
  • песок;
  • щебень;
  • арматура сечением 12 или 16 мм;
  • материалы для опалубки;
  • полиэтилен;
  • бетонный раствор;
  • кельма.

Разметка и подготовка траншей

Участок под мелкозаглубленный фундамент должен быть относительно ровным, с плотным однородным грунтом. Определяют расположение дома относительно участка и на месте одного из углов фасада вбивают колышек. Отмеряют расстояние до второго угла и снова ставят маячок из колышка. Между колышками натягивают леску, закрепляют ее, затем от каждого угла намечают перпендикулярные линии. Соединив маячки в прямоугольник, проверяют периметр по диагоналям. Если углы и стороны разметки равны, можно размечать внутренний периметр, согласно проекту.

Ширина ленты фундамента обычно равняется 40 см, поэтому внутри разметки необходимо обозначить внутренние границы основания. Для этого от каждого внешнего угла вдоль натянутой лески отступают по 40 см в обе стороны. Намечают эти точки маячками, а затем от них отступают за периметр на 20-30 см и вбивают колышки. Это необходимо для более точного обозначения углов, как внешних, так и внутренних. К тому же, во время копки близко расположенные колышки можно случайно зацепить и сбить разметку.

Разметка и подготовка траншей

Разметка и подготовка траншей

Грунт вынимают на глубину 70 см, отсчет ведут из самой низкой точки разметки. Стенки траншей должны быть строго вертикальными, что периодически проверяют строительным уровнем. Если грунт осыпается, следует устанавливать подпорки из дерева по мере продвижения вдоль периметра. Когда траншеи готовы, проверяют уровнем горизонтальность дна, исправляют дефекты.

Стенки траншей должны быть строго вертикальными

Стенки траншей должны быть строго вертикальными

Во избежание усадки и деформации ленточного фундамента необходима песчаная подушка. Песок рекомендуется использовать речной крупнозернистый, который лучше противостоит сжатию. Чтобы защитить песчаную подушку от размывания, дно и стенки траншей закрывают геотекстилем. Можно взять и обычный полиэтилен, главное, чтобы песок не смешивался с почвой. Материал расстилают внутри траншей, а его края выводят наверх и чем-нибудь закрепляют, например, кирпичами. Это не позволит геотекстилю сдвинуться во время трамбовки песка и укладки арматуры.

Засыпка песчаной подушки

Засыпка песчаной подушки

На участке с глинистой почвой толщина подушки должна быть не менее 50 см, если же грунт преимущественно песчаный, достаточно 20 см. Песок засыпают в 2-3 приема, каждый раз тщательно его трамбуя. Для лучшего уплотнения слои песка проливают водой. Поверх песчаной подушки насыпают слой гравия толщиной около 10 см, и тоже хорошенько трамбуют. После этого можно монтировать опалубку.

Мелкозаглубленный ленточный фундамент - траншея

Мелкозаглубленный ленточный фундамент — траншея

Сборка и установка деревянной опалубки

Для опалубки подходят ровные доски толщиной от 2 см, прочная фанера, плиты OSB. Листовой материал режут на части шириной от 40 см, доски сбивают в щиты. Соединять элементы опалубки удобнее саморезами, тогда демонтировать конструкцию гораздо легче. При сборке щитов следует учитывать, что внутренняя сторона должна быть максимально гладкой, иначе все неровности отобразятся на стенках фундамента. Поскольку дерево сильно впитывает воду из раствора, опалубку следует обить полиэтиленовой пленкой.

Опалубка ленточного фундамента

Опалубка ленточного фундамента

Когда необходимое количество щитов готово, приступают к установке опалубки. Части опалубки выставляют по обе стороны траншей, ровняют по горизонтали и высоте, и сбивают по верхнему краю поперечными брусками через определенные промежутки. Далее укрепляют конструкцию распорками с внешней стороны, чтобы при заливке стенки опалубки не разошлись. В завершение монтажа следует убедиться, что в опалубке нет зазоров и щелей, а стенки расположены строго вертикально.

Верхний край щитов опалубки должен быть выше проектной отметки верха фундамента на 30 мм, т.к. бетон впоследствии даст усадку на 20-30 мм

Верхний край щитов опалубки должен быть выше проектной отметки верха фундамента на 30 мм, т.к. бетон впоследствии даст усадку на 20-30 мм

На внутренних стенках щитов отмечают уровень заливки раствора; делают это по всему периметру траншей, чтобы поверхность мелкозаглубленного фундамента лежала в одной горизонтальной плоскости. Вместо разметки на стенках многие строители используют леску: натягивают ее внутри опалубки и закрепляют концы гвоздями. Выполнять это нужно после установки армирующего каркаса.

Если высота ленточного фундамента находится в пределах 750 мм, установка опалубки начинается с установки и крепления направляющих досок

Если высота ленточного фундамента находится в пределах 750 мм, установка опалубки начинается с установки и крепления направляющих досок

Опалубка своими руками

Опалубка своими руками

Установка опалубки

Установка опалубки

Монтаж каркаса

Армирующий каркас вяжут из арматуры диаметром от 12 см. Из арматуры нарезают прутки по ширине и длине траншей, а затем связывают их в решетку. Размеры стандартной ячейки составляют 30х30 см. Для связки используют мягкую проволоку, а вот варить каркас нежелательно: сварка снижает устойчивость металла к растяжению, что приводит к трещинам основания. Кроме того, сварная решетка больше подвержена коррозии.

Армирующий каркас

Армирующий каркас

Армирующий каркас

Армирующий каркас

Уложив решетку на дно, перевязывают арматурой каркас в местах соединения. Если высота основания превышает 30 см, следует сделать армирующий каркас двухуровневым. Для этого вяжут второй слой решеток, а потом соединяют их с нижним слоем вертикальными прутами. Арматура не должна касаться стенок траншей и опалубки, а также доставать до уровня заливки бетона. Выступающий из фундамента металл быстро поржавеет от дождя и снега, а значит, прочность основания будет снижена.

Заливка фундамента

Заливка фундамента

Заливка фундамента

Заливка фундамента

Заливка фундамента

Прочность мелкозаглубленного фундамента прямо зависит от качества бетона. Для заливки рекомендуется использовать раствор марки М200 и выше. При самостоятельном изготовлении раствора в емкость высыпают 1 часть цемента, добавляют 3 части просеянного песка и 4-5 частей мелкого гравия или щебня. Если все выполняется вручную, сначала перемешивают сухие компоненты, а потом понемногу вливают воду.

Заливка фундамента

Заливка фундамента

Заливка фундамента

Заливка фундамента

Хоть высота фундамента и небольшая, заливать траншеи рекомендуется послойно. Это поможет лучше уплотнить раствор и равномернее его распределить. Первый слой наливают толщиной 20 см, по возможности разравнивают и протыкают до дна отрезком арматуры в нескольких местах. Особенно тщательно следует пробить углы. Второй слой заливают сразу после первого, не дожидаясь, пока бетон схватится. Снова распределяют раствор по углам, под прутьями каркаса, на стыках стен, избавляются от воздушных пустот.

Разравнивание раствора

Разравнивание раствора

Последний слой бетона выравнивают по леске, поверхность разглаживают кельмой, а затем посыпают сухим цементом через сито. Это способствует более быстрому схватыванию и упрочнению раствора, кроме того, поверхность, присыпанная цементом, не трескается при высыхании. Готовый фундамент следует прикрывать пленкой от палящих лучей и от дождя в течение 28 суток, пока бетон полностью не высохнет.

Последний слой бетона выравнивают по леске, поверхность разглаживают кельмой

Последний слой бетона выравнивают по леске, поверхность разглаживают кельмой

Утепление фундамента пенополистиролом

Утепление фундамента пенополистиролом

Чтобы продлить срок службы мелкозаглубленного фундамента, его наружные стенки рекомендуется утеплить пенополистирольными плитами или пенополиуретаном. По периметру основания желательно сделать отмостку шириной 1 м, а на подтопляемых участках дополнительно оборудовать дренажные канавы.

Мелкозаглубленный фундамент из кирпича или блоков

Строительство такого фундамента имеет небольшие отличия. Кирпич можно использовать б/у, главное, чтобы он был обожженным и целым. Блоки для фундамента можно сделать своими руками, что позволит немного сэкономить на материалах.

Мелкозаглубленный фундамент из кирпича или блоков

Мелкозаглубленный фундамент из кирпича или блоков

Итак, строительство фундамента выполняется следующим образом:

  • размечают участок и выкапывают траншеи;
  • укладывают геотекстиль, песчаную подушку и слой щебня;
  • вяжут и выкладывают арматуру, верх которой не должен доставать примерно 5 см до края траншеи;
  • заливают ямы бетоном вровень с землей, выравнивают поверхность;
  • после схватывания и упрочнения бетонного слоя выкладывают несколько рядов из блоков или кирпича с обязательной перевязкой швов;
  • наружные стенки фундамента утепляют, а сверху покрывают цементной штукатуркой.

Если фундамент предназначен для хозяйственных помещений, его можно не утеплять, а сразу оштукатурить кладку раствором. При соблюдении описанной технологии, фундамент прослужит несколько десятилетий.

Мелкозаглубленный фундамент из кирпича или блоков

Мелкозаглубленный фундамент из кирпича или блоков

Видео — Мелкозаглубленный ленточный фундамент своими руками

незаглубленное основание на пучинистых грунтах, своими руками «от А до Я»

Фундамент является главным составляющим любого строения, так как выступает его несущей конструкцией, от которой зависит долговечность и безопасность эксплуатации. В последнее время для строительства каркасных домов, дач и хозяйственных объектов выбирают установку мелкозаглубленного ленточного фундамента.

Он идеально подходит для всех видов грунта, характеризуется высокой прочностью, и работы по его закладке можно легко выполнить своими руками.

Особенности

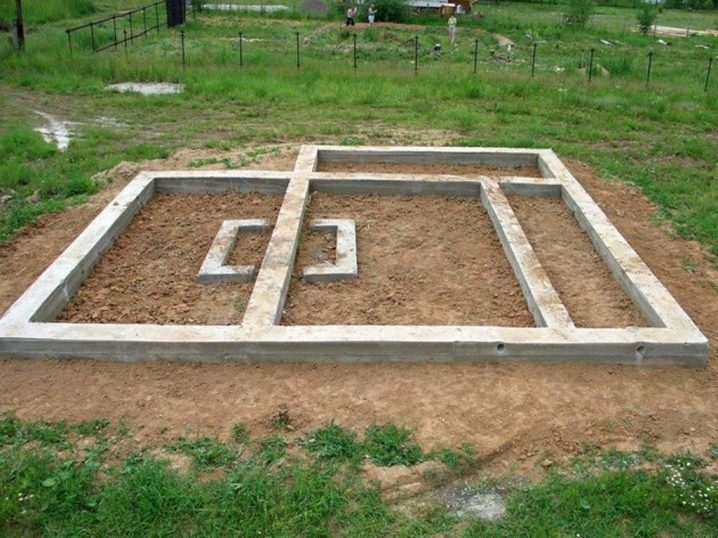

Мелкозаглубленный ленточный фундамент представляет собой один из современных видов оснований, которые используются при строительстве как одноэтажных, так двухэтажных зданий, выполненных из пеноблока, керамзита и древесины. Согласно предписаниям СНиП такие фундаменты не рекомендуется воздвигать для строений высотой более 2 этажей, которые превышают площадь 100 м2.

Подобные конструкции считаются хорошим вариантом для построек на глине, но во время их проектирования нужно учитывать размеры сооружения. ГОСТ также допускает мелкозаглубленные ленточные фундаменты и для неустойчивого грунта. Благодаря своим конструктивным особенностям они могут двигаться вместе с почвой, защищая здание от возможной усадки и разрушений, в этом им уступает столбчатый фундамент.

Чтобы основание получилось надежным и долговечным, его устанавливают на буронабивных сваях и укладывают монолитные железобетонные плиты, которые углубляют в почву на 40-60 см. Вначале участок тщательно выравнивают, затем по всему периметру выкладывают опалубку, дно засыпают песком и кладут арматуру. Для такого фундамента, как правило, делается монолитная плита толщиной от 15 до 35 см, ее размеры зависят от габаритов будущего строения.

Кроме этого, мелкозаглубленный ленточный фундамент имеет некоторые особенности, которые нужно учитывать при его строительстве:

  • основание зарывается не глубже 40 см, и его ширина делается на 10 см больше толщины стен;
  • на пучинистой почве следует обязательно создавать монолитные железобетонные конструкции, которые помогут уменьшить нагрузку сверху и уравновесить силы пучения снизу;
  • закладку стоит осуществлять на хорошо подготовленном и предварительно уплотненном грунте;
  • при высоком уровне грунтовых вод необходимо предусмотреть укладку качественной гидроизоляции и монтаж системы водоотвода;
  • мелкозаглубленный фундамент требует утепления сверху, так как слой теплоизоляции защитит основание от температурных перепадов и послужит отличным источником тепла.

Плюсы и минусы

На сегодняшний день при строительстве зданий можно выбирать любой вид основания, но особой популярностью у застройщиков пользуется незаглубленный ленточный фундамент, так как считается самым надежным и имеет положительные отзывы при эксплуатации сооружений на пучинистых грунтах и на глине. Его также часто устанавливают на участке с уклоном, где заглубленный вариант конструкции выполнить невозможно. Главными преимуществами такого основания считаются несколько характеристик.

  • Простота устройства. Обладая даже минимальными навыками, конструкцию вполне реально заложить своими руками без привлечения подъемных механизмов и специальной техники. Ее возведение, как правило, занимает несколько дней.
  • Долговечность. Соблюдая все технологии и нормы строительства, фундамент прослужит более 100 лет. При этом особое внимание нужно уделять выбору марки бетона и арматуры.
  • Возможность проектировать дома с цокольным этажом и подвалом. При такой планировке железобетонная лента послужит одновременно несущей конструкцией и стенами для подвала.
  • Минимальные затраты на строительный материал. Для работ понадобится только арматура, бетон и готовые щиты из дерева для изготовления опалубки.

Что же касается недостатков, то к ним можно отнести некоторые особенности.

  • Трудоемкость. Для строительства необходимо предварительно выполнить земляные работы, потом изготовить армированную сетку и все залить бетоном. Поэтому, чтобы ускорить процесс установки, желательно воспользоваться помощью мастеров, но это повлечет дополнительные расходы.
  • Простой в строительстве. В том случае, когда закладка осуществляется зимой, бетон приобретает свою прочность позже, спустя 28 дней. А это означает, что придется месяц ждать, так как основание нельзя будет нагружать.
  • Отсутствие возможности сооружать высокие и большие здания. Не подходит такой фундамент и для домов, строительство которых планируется из тяжелого материала.
  • Необходимость дополнительной укладки гидроизоляции.

Расчет

Перед тем как заняться закладкой фундамента, необходимо выполнить проектирование и сделать точные расчеты. Сложность проведения расчетов для мелкозаглубленного ленточного основания заключается в определении гидрогеологических характеристик почвы на участке. Такие исследования являются обязательными, так как от них будет зависеть не только глубина заложения фундамента, но и определится высота и ширина плит.

Кроме этого, чтоб сделать правильные расчеты, необходимо знать основные показатели.

  • Материал, из которого планируется строительство здания. Ленточный фундамент подходит как для дома из газобетона, так и для построек из пеноблоков или бруса, но будет отличаться своим устройством. Это обусловлено разным весом конструкции и ее нагрузкой на основание.
  • Размеры и площадь подошвы. Будущая основа должна полностью соответствовать размерам гидроизоляционного материала.
  • Площадь наружной и боковой поверхности.
  • Размеры диаметра продольной арматуры.
  • Марка и объем бетонного раствора. Масса бетона будет зависеть от средней плотности раствора.

Для того чтобы рассчитать глубину закладки, нужно в первую очередь определить несущую способность почвы на строительном участке и параметры подошвы ленты, которая может быть монолитной или состоять из блоков. Затем следует просчитать общую нагрузку на фундамент, учитывая вес потолочных перекрытий, дверных конструкций и отделочного материала.

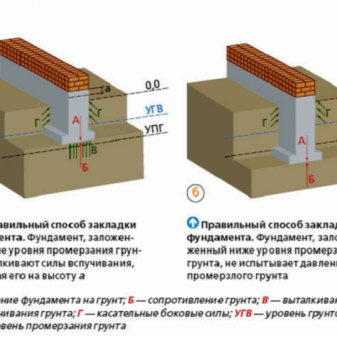

Важно также исследовать глубину промерзания грунта. Если он составляет от 1 до 1.5 м, то закладку осуществляют на глубине не менее 0.75 м, при промерзании на более 2.5 м, основание зарывают на глубину, превышающую 1 м.

Материалы

Установка основания под постройку предусматривает использование качественных строительных материалов, не является исключением этого и мелкозаглубленный ленточный фундамент. Его возводят из железобетонного каркаса на песчаной подушке, при этом выкладка может быть как монолитной, так и состоять из блоков.

Для армирования основания применяют стальные прутья, которые в зависимости от своих характеристик делятся на классы А-I, А-II, А-III. Помимо прутьев, в толщину бетона также закладывают арматурные каркасы, стержни и сетки. Сетка и каркас представляет собой конструкцию, изготовленную из поперечных и продольных стержней, которые крепятся между собой.

Схему армирования выбирают в соответствии с особенностями проектирования, и она зависит от нагрузок на фундамент. Для установки мелкозаглубленного основания хорошо подходят стальные прутья диаметром от 10 до 16 мм, они отлично выдерживают нагрузки и растягиваются. Поперечное армирование, как правило, выполняют с помощью гладкой проволоки диаметром 4-5 мм.

В качестве вспомогательного материала также используется и вязальная проволока, ею фиксируют стержни при изготовлении сетки и каркаса.

Чтобы увеличить срок эксплуатации фундамента, все элементы арматуры необходимо защищать от воздействия внешних факторов, для этого между краями стержней и бетоном оставляют промежуток в 30 мм.

Помимо защитного слоя, арматуру дополнительно подкладывают на опоры, поэтому для строительства могут пригодиться как специальные подставки, продаваемые в магазинах, так и куски стали или обрезки металла. Во время закладки основания предусмотрено изготовление опалубки, ее можно приобрести как в готовом виде, так и самостоятельно сбить из деревянных досок.

Для засыпки воздушной подушки применяют песок средней крупности, а заливку выполняют бетонным раствором разных марок. При этом бетонирование лучше всего выполнять раствором высокого класса, марки М100 и выше.

Этапы устройства

Технология установка мелкозаглубленного фундамента не представляет особой сложности, поэтому все работы вполне реально выполнить своими руками. Перед началом закладки основания нужно составить проект, а также план действий, в которых прописать все мероприятия «от А до Я». Чтобы фундамент надежно прослужил не один десяток лет, важно обратить внимание на такие моменты, как утепление, гидроизоляция и частота крепления арматуры.

Лучше всего, если фундамент будет монолитный.

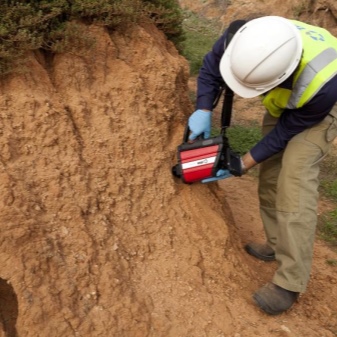

Важно также предварительно сделать геодезическую оценку грунта, которая позволит определить уровень грунтовых вод, состав почвы и глубину промерзания. От этих параметров будет зависеть выбор типа основания и глубина его закладки. В том случае, если планируется бюджетный вариант строительства, то достаточно просто пробурить несколько шурфов в разных местах участка и самостоятельно изучить грунт.

Почва, в которой имеется примесь глины, легко скатается в шарик, если же при формировании он даст трещины, то грунт состоит из суглинка. Песчаную почву не получится скатать в шарик, так как она будет рассыпаться в руках.

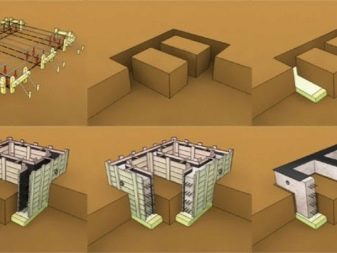

После того как определен состав грунта, можно приступать к возведению фундамента. Как правило, пошаговая инструкция предусматривает выполнение следующих этапов:

  • расчет сечения арматуры, ширины ленты и составление схемы армирования;

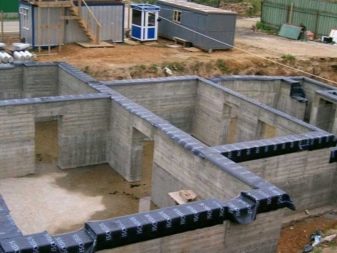

  • изготовление котлована для цокольного этажа или траншеи для построек без подвала;
  • укладка дренажной системы и теплоизоляции;
  • монтаж опалубка и крепление арматуры;
  • заливка бетонным раствором и установка гидроизоляции после распалубки.

Завершением закладки фундамента считается утепление отмостки, для этого ее облицовывают специальным материалом, устойчивым к влаге. Если все пункты инструкции выполнены правильно, с соблюдением технологий и норм строительства, то полученный мелкозаглубленный ленточный фундамент станет не только надежной основой для строения, но и прослужит долгий срок, защищая конструкция от внешнего воздействия.

Земляные работы

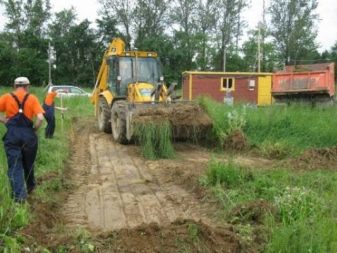

Строительство фундамента следует начинать с предварительной подготовки земельного участка, его тщательно очищают от мусора, растений и деревьев, снимают плодородный слой грунта. Затем делается разметка и все замеры, указанные в проекте здания, переносятся на рабочую площадку. Для этого используют колышки и веревку. Прежде всего отмечают фасадные стены строения, потом перпендикулярно к ним размещают две другие стены.

На данном этапе важно контролировать ровность диагоналей, по окончании разметки получается прямоугольник, сравнивающий все диагонали.

По углам будущей конструкции забивают маячки, соблюдая между ними расстояние в 1 м. Следующим шагом будет установка деревянной отмостки, на которую натянутся веревки. Некоторые мастера просто наносят размеры фундамента на землю с помощью известкового раствора. Затем роется траншея, ее глубина должна соответствовать толщине песчаной подушки и ленты.

Так как обычно толщина песчаной подушки не превышает 20 см, для мелкозаглубленного фундамента делается траншея шириной 0.6-0.8 м и глубиной 0.5 м.

В том случае, если проектом предусмотрено строительство тяжелых конструкций с лестницами, крыльцом и печью, то рекомендуется рыть котлован. Для изготовления подушки толщиной от 30 до 50 см используют щебень и песок, самым распространенным вариантом считается подушка, состоящая из двух слоев: 20 см песка и 20 см щебня. Для пылевого грунта необходимо дополнительно в траншею подложить геотекстиль.

Подушку засыпают послойно: в первую очередь равномерно распределяются слой песка, хорошо его трамбуют, смачивают водой, затем насыпают и утрамбовывают гравий. Подушка должна быть размещена строго по горизонтали и сверху покрыта гидроизоляцией в виде рубероида.

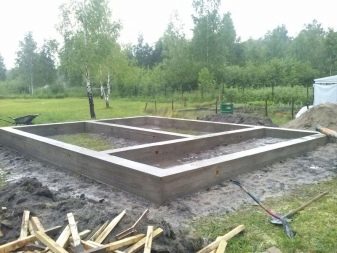

Опалубка

Не менее важным моментом при закладке фундамента является и сборка опалубки. Чтобы ее изготовить, применяют такие щитовые материалы, как листы ОСП, фанера или доски толщиной не менее 5 см. При этом доски следует сбивать в щиты. Опалубку необходимо рассчитать таким образом, чтобы она получилась на несколько сантиметров выше будущего уровня бетона. Что же касается высоты ленты, то ее делают равной или меньшей глубины фундамента, как правило, она составляет 4 ширины ленты.

Подготовленные щиты крепят между собой с помощью гвоздей или саморезов, после чего дополнительно подпирают колышками. Стоит обращать внимание на то, чтобы все крепежные элементы не торчали и выходили внутрь опалубки. Если это проигнорировать, то они после заливки окажутся в бетоне и могут спровоцировать появление трещин или сколов.

Опалубку мелкозаглубленного ленточного фундамента также дополнительно укрепляют подкосами, изготовленными из бруса сечением 5 см, такие подпоры размещают внешне на расстоянии 0.5 м.

Помимо этого, в опалубке нужно заранее подготовить отверстия для коммуникаций и вставить трубы. Внутреннюю часть конструкции покрывают полиэтиленом, он усилит гидроизоляцию и уменьшить сцепление с бетоном.

Допускается также применение несъемного вида опалубки, изготовленной из экструдированного пенополистирола.

Армирование

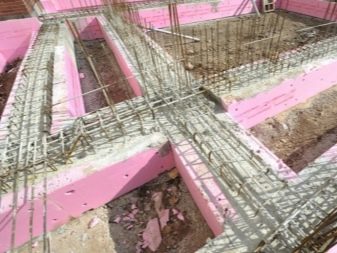

Устройство данного типа фундамента включает в себя обязательное армирование. Арматуру можно как вязать проволокой, так и применять сварку, но для соединения металлических прутьев последний вариант не рекомендуется, так как со временем на местах крепления появится коррозия. Для монтажа каркаса требуется минимальное количество прутьев, не менее 4 штук.

В качестве продольной арматуры нужно использовать материал с ребристым сечением класса AII или AIII. При этом чем длиннее будут прутья, тем лучше получится каркас, так как соединения уменьшают прочность конструкции.

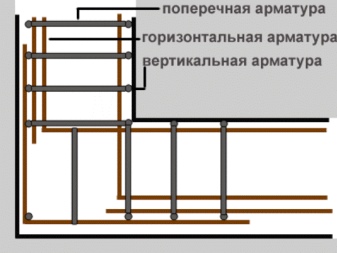

Поперечные части каркаса собираются из гладкой и более тонкой арматуры диаметром от 6 до 8 мм. Для установки мелкозаглубленного основания будет достаточным два армирующих пояса, состоящих всего из 4 продольных прутьев. Важно, чтобы края арматуры отходили от фундамента на 5 см, и между вертикальными креплениями шаг составлял не менее 30-40 см.

Ответственным моментом в работе является изготовление углов каркаса: прутья нужно согнуть таким образом, чтобы заход на другую стену составлял не менее 40 мм от диаметра прутьев. При этом расстояние между углами, образованное вертикальными перемычками, должно быть в два раза меньше расстояния в стене.

Заливка

Завершением работ при установке фундамента является заливка бетонным раствором. Специалисты рекомендуют для этого применять заводской бетон марки не ниже М250. Если же раствор будет изготовляться самостоятельно, то следует предварительно подготовить бетономешалку, так как вручную это сделать будет сложно. Основание нужно заливать раствором сразу, для этого его равномерно распределяют по всей поверхности и утрамбовывают. Каждый слой заливки следует тщательно выравнивать по отметке, нанесенной на опалубку.

Опытные мастера, сделавшие не одну сотню фундаментов, советуют по окончании заливки посыпать бетон сухим цементом, это улучшит его качество и верхний слой быстрее схватится.

На полное застывание основания, как правило, отводят один месяц, после чего можно продолжать строительные работы.

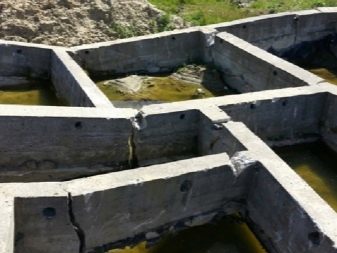

Основные ошибки

Так как фундамент является главным составляющим любой конструкции, то его закладку нужно выполнять правильно, особенно это касается мелкозаглубленного ленточного основания, которое устанавливают на сыпучих почвах и глинистых грунтах. Любая допущенная ошибка при его строительстве может свести к нулю все строительные работы. При самостоятельном изготовлении фундамента неопытные мастера допускают несколько распространенных ошибок.

  • Начинают строительство без расчетов основных размеров и нагрузки на фундамент.
  • Заливают основание сразу в землю, не выполняя обсыпку и изготовление песчаной подушки. В результате этого в зимнее время года почва будет примерзать к бетону, тащить и подымать кверху ленту, вследствие чего фундамент начнет пучиться под воздействием силы мороза, и пол цокольного этажа даст трещины. Особенно это касается тех случаев, когда нет утепления.
  • Выбирают число стержней и диаметр арматуры на свое усмотрение. Это недопустимо, так как армирование фундамента будет неправильным.
  • Осуществляют строительство не в один сезон. Весь цикл работ следует распределить так, чтобы закладка основания, выкладка стен и утепление отмостки завершились до наступления холодов.

Кроме этого, большой ошибкой считается защита бетонного основания пленкой. Не закрывайте его. Залитый раствор должен иметь доступ к проветриванию.

О том, как сделать мелкозаглубленный ленточный фундамент своими руками, смотрите в следующем видео.

🔨 расчёт, технология, возведение своими руками видео, отзывы.

Мелкозаглубленный ленточный фундамент - наиболее экономически выгодный и простой в обустройстве вариант фундамента под дома из кирпича, дерева либо газобетона, возводящиеся на нормальных, не склонных к пучению грунтах.

На странице приведена детальная информация по методике расчета и технологии строительства мелкозаглубленного ленточного основания. Также вы ознакомитесь с видео, в которых объяснены наиболее важные моменты создания ленточного фундамента своими руками.



Мелкозаглубленный ленточный фундамент - расчеты

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый - расчет его несущей способности и габаритов, второй - расчет материалов, необходимых для создания фундамента.

Расчет несущей способности - процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.



внимание!

внимание!

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии - ваш дом простоит сотню лет.

мелкозаглубленный ленточный фундамент

мелкозаглубленный ленточный фундамент
Рис. 1.1:  Мелкозаглубленный ленточный фундамент


Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

  • Бетон;
  • Арматура и проволока для вязки;
  • Щебень и песок;

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна - 9 м, ширина - 6 м).


Чтобы произвести расчет материалов нам нужно определить объем фундамента: периметр ленты необходимо умножить на ее ширину и длину

54*0,4*0,6 = 12,96 м3;




Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.

схема подушки для фундамента

схема подушки для фундамента
Рис. 1.2:  Схема уплотняющей подушки

внимание!

внимание!

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых - щебень, вторая- песок.



Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.



  • Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка - данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня - 1600 кг. Теперь рассчитываем массу нужных нам материалов:

  • Масса песка: 2,24*1440 = 3225,6 кг;
  • Масса щебня: 2,24*1600 = 3584 кг.



Расчет массы бетона

Бетон - главная часть расходов сметы на возведение мелкозаглубленного ленточного основания. При наличии бетономешалки вы можете делать его непосредственно на рабочей площадке, либо же заказать машину уже готового бетона.



внимание!

внимание!

Совет эксперта! Более предпочтительной является одномоментная заливка, поскольку темпы работы при использовании бетономешалки невелики, а если новая порция бетона будет заливаться на уже подсохший слой - уменьшится итоговая прочность монолитной фундаментной ленты, тогда как большая партия готовой бетонной смеси позволяет залить срезу весь фундамент.



Для заливки мелкозаглубленного ленточного основания, согласно действующим СНиП, нужно применять бетон стандарта М300, так бетон меньшей плотности не обеспечит требуемой несущей способности прочности фундамента.

структура бетона м300

структура бетона м300
Рис. 1.3:  Структура бетона М300 используемого для заливки фундаментов


Номинальная масса 1 м3 бетона М300 равна 2389 килограммам. Для определения общего веса нужного бетона нам необходимо умножить объем ленты фундамента (12,96 м3) на вес 1 м3 бетона:


12,96*2389 = 30 961,44 кг.


Поскольку бетон при отвердевании склонен к усадке, смесь необходимо брать с запасом в 3-4% от требуемого веса:

30961,44 * 0.03 = 928,9 кг;

Итого нам нужно 31,9 тонн бетона М300.



Расчет материалов для армирования основания

Любое ленточное основание требует обязательного укрепления армокаркасом из двух горизонтальных поясов, которые соединяются вертикальными перемычками.
Для создания горизонтального контура каркаса требуется горячекатаная арматура А3 (12 мм. в диаметре), и арматура А1 (8 мм). для перемычек. Соединение каркаса выполняется вязальной проволокой.

На основании общей продолжительности ленты фундамента можно рассчитать длину требуемой арматуры А3:

  • 54*4 (количество контуров каркаса) = 216 м;

В добавок нам потребуется дополнительные 10 м. арматуры для укрепления углов каркаса. Совокупная длина прутьев А3 - 226 метров.

армируем мелкозаглубленный ленточный фундамент

армируем мелкозаглубленный ленточный фундамент
Рис. 1.4:  Армирование мелкозаглубленного ленточного фундамента


Теперь определяем количество арматуры А1 для перемычек. Учитывая, что каркас должен быть утоплен вглубь фундамента на десять сантиметров, а высота нашего основания составляет 60 см, высота вертикальной перемычки будет равняться 40 см.



внимание!

внимание!

Совет эксперта! в мелкозаглубленных ленточных фундаментах шаг перемычек армокаркаса должен составлять 20 см.



  • Рассчитываем общее количество вертикальных прутьев: (54/0,2)*2 = 540 шт;
  • Что позволяет определить требуемую длину арматуры: 540*0,4= 216 м.

На одно соединение каркаса уходит примерно 20 см. проволоки. Исходя из общего количества перемычек (540 шт) рассчитываем количество соединений и длину вязальной проволоки:

  • 540*2 = 1080 соединений;
  • 1080*0,2 = 216 м. проволоки для вязки.




Мелкозаглубленный ленточный фундамент - технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.


Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок. Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки.

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

песчаная подсыпка под ленточный фундамент

песчаная подсыпка под ленточный фундамент

Рис. 1.4.1:  Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.



Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

опалубка для мелкозаглубленного фундамента

опалубка для мелкозаглубленного фундамента

Рис. 1.5:  Опалубка под мелкозаглубленный ленточный фундамент

По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок - 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.



внимание!

внимание!

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.



Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.




Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

внимание!

внимание!

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.



Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

арматурный каркас для укрепления ленточного фундамента

арматурный каркас для укрепления ленточного фундаментаРис. 1.6:  Схема расположения арматуры в каркасе для укрепления ленточного фундамента


Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки. Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны.

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

соединение углов армокаркаса

соединение углов армокаркаса
Рис. 1.7:  Схема соединения углов армокаркаса


Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания.
Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

заливка бетона в мелкозаглубленный ленточный фундамент

заливка бетона в мелкозаглубленный ленточный фундамент
Рис. 1.8:  Заливка бетона в мелкозаглубленный ленточный фундамент


После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.




Мелкозаглубленный ленточный фундамент своими руками (видео)

Видео, в котором детально рассматривается технология создания опалубки под мелкозаглубленный ленточный фундамент.



Делаем армокаркас для ленточного фундамента правильно.



Разбираемся, как правильно вязать арматуру в каркас для укрепления ленточного фундамента.



Особенности заливки бетона в опалубку ленточного фундамента.




Отзывы о мелкозаглубленном ленточном фундаменте

Чтобы вы смогли составить исчерпывающее впечатление о целесообразности возведения мелкозаглубленного ленточного фундамента, предлагаем вашему вниманию отзывы людей, обладающих опытом строительства таких конструкций:

отзывы о мелкозаглубленном ленточном фундаменте

отзывы о мелкозаглубленном ленточном фундаменте Олег, 28 лет, Москва:
"Являюсь прорабом бригады, занимающейся строительством частных домов из кирпича и пенобетона. За все время работы неоднократно убеждался в том, что мелкозаглубленные ленточные фундаменты - идеальный вариант оснований для частного строительства. Во-первых - они выгодны в финансовом плане, так как в сравнении с другими типами оснований требуют на порядок меньше материалов. Во-вторых - для строительства такого фундамента не требуется специальное строительное оборудование, зная технологию, всю работу без проблем можно выполнить своими руками"



отзывы о мелкозаглубленном ленточном фундаменте

отзывы о мелкозаглубленном ленточном фундаменте Виктор, 32 года, Зеленоград:
"Недавно закончил строительство деревянной бани на загородном участке. Решил использовать мелкозаглубленный ленточный фундамент, так как бюджет строительства был ограничен, а друг, занимающийся проектированием фундаментом, сказал, что несущей способности такого основания для легкой бани будет более чем достаточно. Все работы выполнял самостоятельно, только лишь бетон покупал уже готовый"







Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:



Статьи по теме



Мелкозаглубленный ленточный фундамент: делаем своими руками

Как сделать мелкозаглубленный ленточный фундамент – об этом думают многие застройщики, которые сами хотят возвести дом для постоянного или сезонного проживания  При этом основание под зданием должно быть крепким, экономичным, долговечным, надежным.

Под все перечисленные критерии с успехом подходит мелкозаглубленный фундамент. Он не требует значительных финансовых, временных затрат, устойчивый, имеет презентабельный вид. Его глубина рассчитана на основательное здание высотой до трех этажей.

фото 76585857

Выбор конструкции

В наше динамичное время жители огромных мегаполисов, крупных и мелких городов массово устремились в сельские районы, пригородные кластеры. Городские семьи предпочитают жить вдали от загазованности, ежедневных пробок, редко убирающихся свалок, некачественных продуктов, питьевой воды. Предпочтение отдается свежему воздуху, проживанию среди яркой зелени, пения птиц, вкусных овощей, фруктов, парного молока, мяса, родниковой воды.

Чтобы все это иметь и ежедневно потреблять, необходимо построить свой собственный дом. Для дома нужен качественный фундамент. Мелкозаглубленные ленточные фундаменты как никакие другие подходят для строительства жилых домов собственными силами.

Подобные основания позволяют владельцу применять смекалку, используя подручные материалы, имеющиеся поблизости, комбинировать состав, конфигурацию ленты. У каждой строительной конструкции существуют свои плюсы и минусы, но о данном типе основания можно только сказать, что здесь их нет. Недостатки – только то, что на данном фундаменте нельзя возводить многоэтажные здания. Для них предусмотрены совсем другие монолитные ростверки и свайные основания.

Видео

Наглядный видео пример устройства ленточного фундамента.

Основные характеристики

  1. Изготовление мелкозаглубленного ленточного фундамента не требует использования специальной тяжелой строительной техники.
  2. Объект выполняется с минимальным объемом земельных операций.
  3. По сметной стоимости основание обойдется в два раза дешевле, чем аналогичное строительство глубоко заглубленного фундамента.

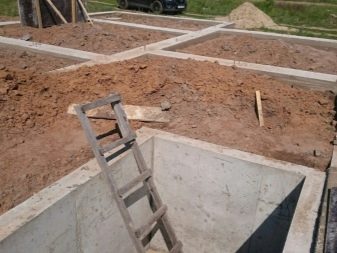

  4. По периметру строения легко сооружается подвальное помещение либо просторный входной погреб.
  5. Подобные основания могут сооружаться на не пучинистых почвах, слабо-, средне-, сильно пучинистых грунтах.
  6. На ленточных мелкозаглубленных фундаментах с успехом устанавливаются и эксплуатируются одно-, двух-, трехэтажные деревянные, бетонные, кирпичные, каменные здания и сооружения, глубина основания это позволяет.
  7. Конфигурация основания – рамка в виде монолитной ленты из железобетона, которая охватывает весь периметр жилого дома  либо хозяйственной постройки.

Перед началом производства работ по обустройству фундамента необходимо провести тщательный анализ плотности и внутреннего состава грунтов. Одновременно проверить уровень подземных вод.

Мелкозаглубленный ленточный фундамент нельзя возводить в мерзлом грунте. Все операции по укладке основания должны осуществляться в весенне — летний период либо быть завершены до наступления зимних морозов.

Этапы возведения

Далее мы пошагово расскажем о том, как возводится ленточный фундамент.

Траншея

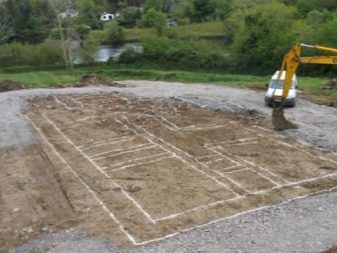

фото 074746236 Важным этапом возведения основания под жилой дом, либо другого сооружения является правильная подготовка траншеи для укладки бетона.

Выбрав ровную площадку, где будет располагаться дом, приступают к разметке траншей на местности.

Предварительно можно спланировать участок с помощью легкой техники, трактора, мотоблока. Незначительные возвышенности и впадины выравниваются обычной лопатой.

Мелкозаглубленный ленточный фундамент на глинистой почве, суглинке, каменистом грунте будет выполняться лучше, чем на песчаных и черноземных грунтах. Чтобы исключить осыпание, заиливание траншеи во время проливных дождей, траншею накрывают геотекстилем. Дополнительно он предохранит ее от прорастания сорняков, мелкой поросли деревьев и кустов.

На дне траншеи МЗЛФ формируется уплотнительная подушка. Ее размеры: общая глубина в 35 см будет достаточной для придания основанию необходимых прочностных характеристик. Вся глубина фундамента будет равняться 50 см. Ширина траншеи под стенки здания толщиной два кирпича должна составлять 60 — 80 см. Для создания подушки на дно траншеи насыпается однородный слой песка толщиной 20 см.

Песчаную прослойку необходимо тщательно утрамбовать и пролить водой до полного промокания. Сверху на песок насыпать щебень мелкой фракции толщиной слоя 20 см. Тоже пролить водой и утрамбовать. С целью создания гидроизоляционной прослойки ленточного мелкозаглубленного фундамента, сверху на гравий необходимо раскатать полосу рубероида, сложенную вдвое.

Закончив подготовку траншеи, следует с помощью уровня проверить плоскость выполненной подушки. Она должна быть строго горизонтальной. В выкопанную траншею устанавливается опалубка из деревянных, металлических, пластиковых щитов.

Опалубка

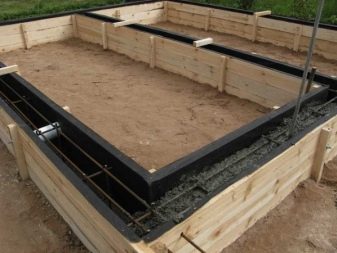

фото 0885474 Для установки опалубки мелкозаглубленного ленточного фундамента своими руками  обычно используют готовые деревянные, металлические, пластиковые щиты.

Их закрепляют с помощью распорок в траншее, фиксируя проволочными перегородками между собой.

Залив бетон, дождавшись его полного застывания, щиты демонтируют, проволоку внутри бетона оставляют, откусывая кусачками.

При отсутствии щитовой опалубки ее можно изготовить самостоятельно из досок, листового металла, плоских шиферных либо пластиковых листов. Доски сбиваются гвоздями с шагом соединения 80 см. Деревянные щиты фиксируются на основании подпорками либо опорными брусьями сечением 50 х 50 мм. Брусья ставятся через каждые 70 см. Установив опалубку на место, ее необходимо накрыть листами пергамина либо полиэтилена.

Армирование

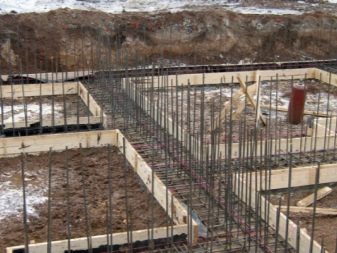

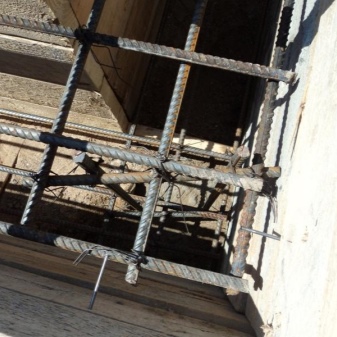

фото 9965447 Фундамент мелкого заглубления должен быть обязательно армирован стальной арматурой, для придания ему необходимой прочности в комбинации с бетоном.

Качественное армирование является залогом монолитности, долговечности всей его конструкции, надежной службы на многие годы. С этой целью сооружается каркас из стальной арматуры.

Необходимо выбрать арматурные прутья диаметром 14 — 18 мм. Длина может быть самой разной. Специалисты в сфере строительства рекомендуют использовать арматуру длиной от 2 — х до 5 — ти метров. Расчет такой: чем длиннее арматурные прутья, тем меньше соединений в конструкции сеток, а значит, тем выше прочность структуры основания. Формируется каркас, сетки из арматуры укладываются на подушку по всему периметру подготовленной траншеи.

Внутри сеток изготавливается скелет из прутьев арматуры меньшего диаметра. Для этого используется арматура сечением 10 мм. Между собой прутья соединяются мягкой проволокой методом скручивания. С этой целью предварительно заготавливаются отрезки стальной отожженной проволоки длиной 30-40 см. Они откусываются кусачками и раскладываются по периметру траншеи.

Заливка бетона

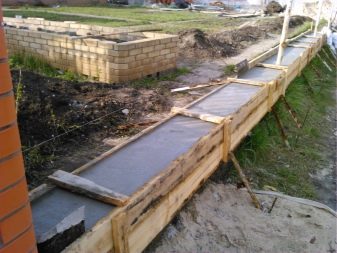

Наиболее ответственный этап выполнения основания – заливка бетона в подготовленный  мелкозаглубленный ленточный фундамент. В конструкции используется бетон марки М 400, М 500, М 600 и выше.

Подготовка

Собственноручно замешанный бетон наиболее качественный, прочный, долговечный. Для его изготовления необходимо приобрести ингредиенты: цемент марки не ниже М400, щебень, лучше крупных фракций для более сильного сцепления, песок, вода. Соблюдать пропорцию: цемент – 1 часть, песок – 3 части, щебень – 5 частей, вода – 1 часть. Тщательно перемешать, использовать в течение 3 часов.

Хорошо замешанный до однородного состояния бетон заливается в подготовленную траншею. Во избежание пустот, воздушных пузырей, камер, смесь уплотняется после заливки. Эта операция может выполняться двумя способами. Ручной трамбовкой или вибрирование специальным вибропрессом.

Жидкий бетонный состав заливается  не весь сразу. Он добавляется по мере утрамбовки, чтобы полностью уплотнилась вся глубина залитого слоя.

 Засыпка и утрамбовка

Когда залитый бетон окончательно застынет, необходимо образовавшиеся пустоты в траншее засыпать землей и хорошо ее утрамбовать.

Заключение

Как видно из статьи, изготовление собственными силами ленточного мелкозаглубленного фундамента не является слишком сложным мероприятием. Основное его достоинство – доступность, малая стоимость, использование всех имеющихся под рукой материалов. Для выполнения всех работ подойдут домашние инструменты, хозяйственный инвентарь.

Необходимо только использовать существующие общие технологические процессы, соблюдать нехитрые правила осуществления монтажных операций. Все давным — давно выверено нашими предками и профессиональными строителями высокой квалификации. Соблюдение их опыта приведет каждого, кто хочет создать хороший фундамент для своего дома, к положительному результату. Если вы даже впервые решили возвести основание – дерзайте! Прочитав нашу статью, смело берите старт, начинайте с нуля и у вас все получится! Желаем вам успеха!

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
