Обшивка пеноплексом фасада: Облицовка фасада пеноплексом

Утепление фасада пенополистиролом (пенопластом) – цена 450 ₽ за м2 стены многоквартирного дома

Подготовка стен для утепления фасада пенополистиролом

Приступать к отделке фасада нужно только после выполнения подготовительных работ. Окна, двери, отливы и откосы должны быть установлены или отремонтированы.

Сначала необходимо оценить состояние поверхности стен. Они должны быть ровными, без впадин, трещин и прочих повреждений. Все кабели и металлические элементы нужно убрать.

Утепление дома снаружи включает в себя заделывание перепадов, превышающих 1,5 см. При наличии грязи ее следуют устранить. Чем больше проблем с текущим состоянием поверхности, тем дороже цена работ по утеплению.

Устранив неровности, стены грунтуют при помощи валика. Грунтовочный состав должен надежно защищать поверхность от плесени и влаги. Рекомендуется наносить два слоя. Для удобства лучше использовать распылитель. После грунтования можно приступать непосредственно к утеплению кирпичных стен.

Крепление стартового профиля

Монтаж начинается с установки нижнего стартового профиля. Он будет служить опорой для плит экструдированного пенополистирола. Такие профили продаются в большинстве строительных магазинов. Их ширина должна соответствовать толщине плит утеплителя.

Последовательность действий:

• Сначала нужно отметить точное расположение профиля на стене. Для этого используют строительный уровень и малярный шнур. Отмеченная на стене линия должна быть идеально горизонтальной.
• Профиль закрепляют при помощи дюбель-гвоздей, перфоратора и молотка.
• Между элементами профиля необходимо оставлять небольшой зазор (на случай расширения или сжатия металла под воздействием перепадов температуры).

Чтобы облегчить задачу, рекомендуется использовать перфорированный профиль, так как работать с ним значительно проще.

Крепление плит утеплителя

Утепление фасада пеноплексом подразумевает два варианта:

1. Крепление плит при помощи клея.
2. Крепление при помощи пластиковых дюбелей.

Для лучшего качества целесообразно совместить оба этих способа. Дюбели должны иметь широкие шляпки, чтобы плиты прочно держались на стене.

Стоимость утепления фасада также зависит от состояния пенополистирола, так как работы по теплоизоляции можно выполнять с использованием готовых плит или методом напыления при помощи специального оборудования.

В последнем случае выгодно заказать утепление фасада под ключ у профессионалов, так как вряд ли вы сможете справиться с такой работой своими силами.

Как выбрать правильную толщину плит пенополистирола для утепления дома?

Нужно исходить из толщины стен. Обычно руководствуются следующими правилами:

• Для стены толщиной в 1 кирпич, нужно крепить плиты толщиной 5 см.
• При толщине в полтора кирпича, пенополистирол должен иметь толщину 4 см.
• Для стен в два кирпича для обеспечения требуемых теплоизоляционных свойств достаточно плит толщиной 3 см.

Выбор клея

Монтаж плит при помощи клея — достаточно простая процедура. На рынке имеется большое количество сухих смесей от компаний Кнауф, Церезит и т. д. Приготовление раствора ничем не отличается от работы с плиточным клеем.

Сухую смесь засыпают в чистую пластиковую емкость с водой и размешивают при помощи миксера до полугустого состояния. Затем дают немного времени настояться, снова размешивают, и раствор можно считать готовым к употреблению.

Чтобы утепление многоэтажного здания было качественным, при выборе клея обращайте внимание на следующие характеристики:

• Морозоустойчивость;
• Долговечность;
• Безопасность для здоровья;
• Влагоустойчивость;
• Время выработки.

Процесс монтажа плит состоит из следующих этапов:

• Поверхность плит экструдированного пенополистирола прокатывают металлическим валиком с шипами (со стороны нанесения клея).
• Заранее приготовленный клеевой состав наносят на плиту гребенчатым шпателем.
• Первый ряд приклеивают, начиная от стартового профиля, прикрепленного внизу стены.
• Плиты должны иметь отступ от окон и дверей 1-2 см.
• Следующий ряд плит наклеивают так, чтобы вертикальные швы не совпадали с нижним рядом. Важно, чтобы клей не выступал наружу в местах стыков.
• Во время процесса отделки фасада кирпичного дома за ровностью плит следят при помощи строительного уровня и натянутых капроновых нитей.
• Примерно через час после наклеивания плиты дополнительно закрепляют пластиковыми дюбелями. Для этого в плите сверлят отверстия по углам и в центре. Затем в них вбивают дюбели с широкой шляпкой.

Нанесение штукатурного состава

Работы по утеплению под ключ обязательно включают в себя финишную отделку. Одним из самых доступных по цене вариантов считается нанесение штукатурки.

Сначала необходимо проверить качество укладки плит. При наличии щелей в местах стыков их нужно заполнить монтажной пеной. Обратите внимание, что для нанесения фасадной штукатурки плиты должны быть закреплены не только клеем, но и дюбелями.

На поверхность плит экструдированного пенополистирола наносят грунтовку, а затем прикрепляют армирующую сетку, соблюдая нахлест 10-15 см.

Цена утепления фасада сильно зависит от финишной отделки. Не обязательно покупать слишком дорогие штукатурные составы. Вы без труда найдете приемлемые по цене материалы, такие как Церезит, Экомикс или Столит.

Сначала наносят выравнивающий основной слой штукатурки, а затем финишный. Используя популярный штукатурный состав «Короед», вы действительно в итоге получите невысокую стоимость утепления фасада.

Утепление фасада пеноплексом

Год монтажа фасада: Весна-Лето 2014 г.

Выполненные работы:
— Исправление косяков предыдущих «фасадчиков»;
— Устройство финишного декоративного покрытия;
— Облицовка фасада искусственным камнем;
— Облицовка фасада планкеном;
— Отделка пола и потолка балкона;
— Подшивка свесов кровли, монтаж водосточной системы

Данный фасад перешел в руки наших специалистов после халтурного утепления и армирования «дикой бригадой» (строители, которые берутся за все виды работ: либо не знают технологии, либо срубают денег и быстро улетучиваются с объекта — в обоих вариантах делают быстро и некачественно). В результате вскрытия обнаружилось: качественные материалы премиум уровня, имело место нарушение технологии, неровные стены. Утепление фасада было произведено пеноплексом, толщиной 100 мм. Армирующий слой нанесен халтурно, декоративные элементы с перепадами по высоте до 30 мм. на метр погонный!!! Фасад был оставлен на зиму без предварительной консервации кварцевой грунтовкой.

Утепление фасада пеноплексом | Особенности

Теплоизоляция экструдированным пенополистиролом в системе СФТК с штукатурным слоем обусловлена следующими особенностями:

1. В строительстве существует фундаментальное правило — паропроницаемость стеновых слоев должна увеличиваться в направлении от помещения к улице. Плиты Пеноплэкс имеют нулевую паропроницаемость, в отличие от большинства типов несущих стен здания, поэтому применение материала в наружном утеплении в долгосрочной перспективе способствует накоплению критической массы влаги в толще стены под пеноплексом и дальнейшему образованию грибка и плесени на стене. Принудительная система вентиляции может отсрочить или уменьшить влагонакопление, но не исключает его полностью. Данное ограничение допускает утепление фасада пеноплексом только если паропроницаемость стен равна или стремится к нулю.

2. Плиты экструдированного пенополистирола всех производителей выпускаются с гладкой фактурой, современные фасадные клея и штукатурные армирующие составы с данным материалом практически не сцепляются. Из-за данной особенности утепление фасада пеноплексом в системе мокрый фасад обусловлено дополнительными мерами по улучшению адгезии пеноплекса к строительным смесям — материал «вычесывается» ножовкой или зубчатой пластиной, либо приобретается более дорогой вариант утеплителя с подготовленной поверхностью на заводе — Пеноплэкс Фасад. Подготовленная на заводе либо на строительной площадке поверхность улучшает сцепку с фасадными смесями, но из-за закрытоячеистой структуры материала адгезия все равно получается намного ниже, чем у пенополистирола или фасадной базальтовой ваты.

Следовательно, утепление фасада пеноплексом под штукатурку по надежности значительно хуже, чем утепление стандартными фасадными утеплителями.

3. Пеноплэкс — структурно жесткий материал, т.е. менее податливый чем ПСБ-С 25Ф и фасадная вата, вследствие чего фасадные тарельчатые дюбеля для экструдированного пенополистирола должны иметь максимальные характеристики по качеству пластика и сопротивлению на вырывание, соответственно это будет более дорогой крепеж. В случаях некачественного крепежа по причине экономии или обмана покупателя продавцом листы пеоплекса со временем выгибаются и плоскость стен фасада идет рябью и буграми.

4. В СЗФО нормы по теплотехнике более жесткие, чем в средней и южной полосе России, поэтому утепление стен фасада пеноплексом с максимальной выпускаемой на сегодняшний день толщиной 100 мм. не всегда обуславливает помещение точки росы в толщу утеплителя. Если точка росы в стеновой конструкции будет находиться под утеплителем в толще стены, то такая фасадная система простоит недолго без проблем и ремонта.

Ход работы

Первый этап укрепление фасадных лесов в безопасный для рабочих и фасадных стен вид и защита рабочей зоны армированной пленкой и фасадной сеткой укрытие окон пленкой;
Второй этап — демонтаж декоративных элементов под окнами и изготовление заново, демонтаж цокольной части и монтаж заново, выравнивание стен фасада армирующей смесью в 1-3 прохода по правилу: на каждые 4-5 мм. толщины клея один слой фасадной сетки с последующим высыханием 3-4 дня;
Третий этап — подготовка под искусственный камень, нанесение силиконовой декоративной штукатурки короед 3,0 мм.;
Четвертый этап — монтаж деревянных элементов;
Заключительный — подшивка свесов кровли, монтаж водостоков, очистка фасада и обработка камня, демонтаж лесов.

Сложности

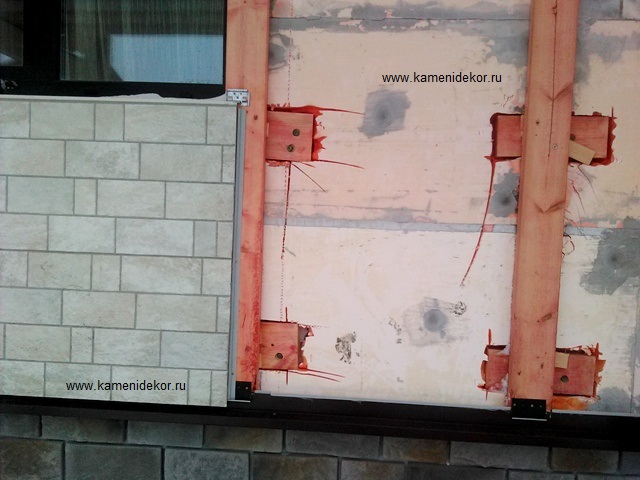

Помимо исправления косяков предыдущих строителей была следующая проблема — если на СФТК планируется декоративная отделка деревом, то в данном случае необходимо выполнять мероприятия в двух вариантах:

— Если предполагается сплошная зашивка деревом, то данный участок фасада необходимо выполнять отдельной системой вентилируемого фасада: деревянная обрешетка с утеплением легкой базальтовой ватой, гидроизоляционная пленка, контробрешетка (вентиляционный зазор), зашивка деревом. По краям примыкания к системе СФТК — через фасадную саморасширяющуюся ленту;
— Если предполагается редкая зашивка деревом с декоративной штукатуркой в просветах — необходимо заранее изготавливать закладные детали в СФТК.

В нашем случае ничего не было сделано, строители собирались просто клеить дерево к декоративной штукатурке! Нам пришлось разработать комплекс мероприятий и решить проблемы: крепление деревянной обшивки к стене с вентилируемым зазором через нержавеющие проставки, спрятать крепеж деревянной доски и многое другое.

В результате на доделку такого фасада было потрачено столько же сил и времени, сколько мы бы потратили на отделку фасада с нуля. Долговечность системы и отдельных решений уступает стандартному подходу. Сумма, потраченная Заказчиком на фасад под ключ, значительно превышает итоговую стоимость фасада с изначальным монтажом квалифицированными специалистами. Утепление фасада пеноплексом — не самое лучшее решение, даже при условии низкой паропроницаемости несущих стен и наличию принудительной вентиляции.

Другие статьи:

Система утепления фасадов — Мокрый фасад

Обзорная статья по технологии СФТК «Мокрый фасад» — преимущества и недостатки системы, стоимость работ и материалов в СПб и ЛО, подробное описание монтажа. Так же здесь Вы найдете подробное описание и принципиальные отличия применяющихся материалов.

Подробнее…

Мокрый фасад | Цоколь мраморная крошка

Выполненные работы:
— Монтаж мокрого фасада с утеплением минеральной ватой;
— Мокрый фасад: цоколь из мраморной крошки;
— Изготовление простых декоративных элементов;

— Подшивка свесов кровли;
— Монтаж водосточной системы

Подробнее…

Силиконовая штукатурка для фасада

Выполненные работы:
— Устройство СФТК на минераловатном утеплителе;
— Изготовление декоративных элементов;
— Облицовка цоколя;
— Подшивка свесов кровли, монтаж водосточной системы;
— Устройство террасы с прозрачной кровлей

Подробнее. ..

Штукатурка стен фасада

Выполненные работы:
— Устройство СФТК на минераловатном утеплителе 1, 3 этаж;
— штукатурка стен фасада без утепления 2 этаж;
— Изготовление декоративных элементов под окраску;
— Облицовка цоколя;
— Подшивка свесов кровли

Подробнее…

Утепление стен пенопластом

Информационный обзор по утеплению стен пенопластом на основе выполненного нашей компанией фасада:

— Где можно применять пенопласт при утеплении стен снаружи?

— Подготовительные работы: Средства подмащивания, Подготовка основания, проемов, провеска плоскости;
— Клеевой этап, особенности расположения плит утеплителя;
— Механическое крепление пенопласта;
— Дальнейшие виды отделки стен с утеплением пенопластом.

Подробнее…

Минвата под штукатурку фасада

Информационный обзор по фасадной минеральной вате на примере выполненного нашей компанией фасада:

— Классификация фасадной минеральной ваты для штукатурных фасадных систем;
— Важные характеристики минваты под штукатурку;
— Основные марки утеплителя, представленные в Санкт-Петербурге;
— Наши рекомендации по выбору минеральной ваты под штукатурку.

Подробнее…

Фасадная штукатурка под дерево — Ceresit Visage

Штукатурка с имитацией дерева от производителя фасадных смесей Ceresit на примере нашей работы в Ленинградской Области (г. Рощино):

— Палитра цветов пропиток под дерево;
— Этапы монтажа штукатурки под дерево

Подробнее…

Выбор утеплителя под штукатурный фасад | Санкт-Петербург и Л.О.

Штукатурная отделка фасадов: утеплять или не утеплять? Обзорная статья по актуальным вопросам штукатурки фасадов:

— Классическая штукатурная отделка фасада с защитным штукатурным слоем;
— Тонкослойная штукатурная отделка фасада Baumit Effecto;
— Чем утеплять под штукатурку фасада?;
— Подбор утеплителя для популярных стеновых конструкций.

Подробнее…

Отделка фасада ВЕЛОКС СПб | Цена и технология

Как правильно произвести фасадную штукатурную отделку по несъемной опалубке Велокс?

— Штукатурный фасад по маякам, применять или нет?;
— Почему штукатурка по велоксу может трескаться?;
— Мокрый фасад СФТК для штукатурной отделки фасада;
— Виде демпферного слоя для Velox

Подробнее…

Отделка фасада пенопластом: описание монтажа

Содержание статьи:

Наружная отделка фасада пенопластом – это прекрасный способ утеплить здание практичным, доступным и надежным материалом.

Структура материала представляет собой гранулы, склеенные между собой при высокой температуре с пространством между ними. За счет этих гранул можно добиться максимального утепления стен фасада дома.

Основная цель отделки фасада с использованием пеноблоков – снизить затраты на отопление и улучшить микроклимат в помещении. Кроме того, плиты станут прекрасной основой для нанесения облицовочного слоя из декоративной штукатурки в качестве завершения отделки.

К основным достоинствам отделки стен пенопластом можно отнести:

• доступную цену пеноблоков и монтажа;
• хорошие показатели теплопроводности;
• практичность и долговечность;
• устойчивость к влаге;
• небольшой вес.

Имеет отделка фасада дома с использованием пеноблоков и определенные недостатки:

• материал подвержен быстрому возгоранию;
• во время горения выделяет токсичные пары.

На фоне целого ряда преимуществ несколько минусов, которые имеет отделка пенопластом кажутся несущественными, поэтому можно отметить, что облицовка этим материалом выгодна по всем параметрам.

Декоративная роль пеноблоков

Помимо роли утеплителя, пенопласт может выступать в качестве декорирующего материала для наружных стен. Конечно, речь идет об отдельных элементах из пенопласта, изготовленных путем художественной резки. Обычно такие элементы имитируют собой предметы декора из гипса или лепнины.

Использование пеноблоков выгодно по нескольким причинам:

• с помощью таких элементов можно создать дизайн фасада дома в стиле ампир;
• декор элементами из пенопласта более доступный по цене;
• монтаж блоков простой и быстрый;
• элементы не оказывают давления на стены и фундамент в силу небольшого веса.

Чтобы продлить срок службы декоративных элементов из пенопласта их покрывают специальными защитными средствами, предотвращающими образование трещин. Эффектно смотрится отделка из пенопласта откосов и наличников, а также проемов и арок с карнизами и подоконниками.

Подготовка поверхностей для облицовки пенопластом

Отделка материалом, как уже было упомянуто, не представляет собой особых сложностей и не займет много времени. Начинать процесс следует с подготовки стен фасада дома.

Важно, чтобы поверхность отвечала основным требованиям в отношении чистоты, гладкости для дальнейшего надежного крепления материала.

Подготовить поверхность к монтажу пенопласта можно своими руками. Для этого нужно будет удалить старые покрытия, используя специальную щетку по металлу. Стены дома должны быть ровными, гладкими, без трещин, сколов, растений и отдельных элементов крепления.

Обратите внимание, что материал будет крепиться непосредственно на стены, поэтому недопустимо наличие каких-либо бугров или впадин.

Очищенную и выровненную поверхность следует обработать специальными средствами, защищающими ее от образования бактерий и грибков. Следующим шагом станет обозначение начальной точки, от которой будет производиться крепление материала. Именно она станет определяющей для последующего монтажа и не позволит накапливаться в доме конденсату.

Обратите внимание! Важно правильно определить начальную точку, в противном случае скопления влаги в доме не избежать.

Монтируем пенопласт: основные этапы

Перед монтажом пеноблоков важно подготовить плиты пенопласта для крепления. Для этого поверхность обрабатывается игольчатым валиком, позволяющим улучшить сцепление со стенами фасада.

Отделка плитами пенопласта на цокольную планку по заранее проведенной линии. Материал подгоняется по размерам, после чего крепится на стены с помощью дюбелей и перфоратора.

Параллельно с креплением дюбелями материал монтируется на клеевую основу. Укладывать плиты следует в шахматном порядке, тщательно обрабатывая швы монтажной пеной после полного их высыхания.

Окончание работ – отделка штукатуркой

Как только фасад будет утеплен по всему периметру, швы высушены и обработаны, можно приступать к отделке штукатуркой. Для этих целей обязательно использовать монтажную сетку, монтируемую на клеевую основу.

Штукатурка наносится только после полного высыхания клея под сеткой пеноблоков.

По углам сетки следует крепить армированные уголки, позволяющие смягчить механические воздействия на углы фасада дома.

Утепление фасада Пеноплексом снаружи дома

Открыть содержание статьи →

Навигация:

Этапы монтажа утепления дома плитами пеноплекс

Фасад является визитной карточкой любого дома. Из-за старости он может потерять привлекательный внешний вид, такое случается и при несоблюдении технологии во время отделочных работ. Причем это не только выглядит неэстетично, но и сказывается на безопасности жильцов дома.

На рисунке показан фасад деревянного дома, отделанный штукатурным слоем. Его разрушение спровоцировано несоблюдением технологии, из-за которой внутри стен начала накапливаться влага. Из-за этого будет не только осыпаться штукатурка, но и разрушаются несущие стены, ватный утеплитель.

Исправить данную ситуацию возможно. Рассмотрим утепление дома теплоизоляционными влагоустойчивыми плитами из пеноплекса. Вместо штукатурного слоя будет использоваться отделка сайдингом. Монтаж пеноплекса отличается простотой и высокой скоростью выполнения работ, с ним справиться даже непрофессионал.

Этап 1: удаление старого штукатурного слоя

На этом этапе старый штукатурный слой, который уже начал отслаиваться, удаляется при помощи плоского шпателя, как показано на рисунке ниже. Это необходимо для лучшей адгезии при дальнейшем монтаже сайдинга, а значит, и для ускорения работ.

Этап 2: монтаж плит пеноплекса

Пошаговые действия:

Нанести специальный клей для пеноплекса по периметру и одной диагонали плит.

Произвести монтаж на поверхность. Плиты устанавливаются вплотную друг к другу, без зазоров.

Так как клей отличается хорошей адгезией, уже через несколько минут произвести механическую фиксацию пеноплекса на поверхности при помощи фасадных дюбелей (4-5 шт. на 1 кв. м). Такое крепление исключит вероятность смещения плит под собственным весом.

Плиты пеноплекс имеют ступенчатую кромку, поэтому при отсутствии опыта, можно случайно оставить зазоры между ними. Для избежания теплопотерь заделать их монтажной пеной.

По данной схеме произвести монтаж плит по всей поверхности стен.

Этап: 3 монтаж обрешетки

Для обрешетки используются рейки с сечением 60 на 30 мм. Пошаговые действия;

Установить рейки вертикально на поверхности стен, крепя к основанию через толстый слой утеплителя саморезами. Самонарезающие шурупы должны иметь длину на 30 мм больше толщины теплоизоляции и обрешетки. Между рейками отступается расстояние 60 см.

В установленной обрешетке зафиксировать стартовый металлический профиль системы.

Последовательно установить на обрешетку сайдинг, начиная снизу вверх.

Пеноплекс является экологичным материалом, который можно смело использовать для утепления жилых домов. Он отличается абсолютной био-, влагостойкостью. За счет этого работы можно производить в любую погоду.

Монтаж пеноплекса с внешней отделкой сайдингом достаточно простой. С этим справиться даже непрофессиональный строитель. Несомненным достоинством является и то, что не нужно ждать высыхания составов и т.д. Все работы можно произвести в один день.

Типичные ошибки при утеплении стен пеноплексом.

Неправильное утепление, выполненное с нарушением технологии, может привести к снижению эффективности утепления до 50%. Избежать этого позволит соблюдение ряда правил:

1. Не стоит использовать дешевый клей. В случае с пеноплексом он должен быть термостойким, а дополнительная фиксация плит обеспечивается дюбелями.
2. При монтаже плит на фасаде не должно оставаться никаких зазоров. Если они не прилегают плотно друг к другу и образуют щели, то это снизит эффект «термоса». Когда в каком-то месте невозможно подогнать плиты плотно, то зазор следует заделать кусочками пеноплекса.
3. Для эффективного утепления дома плитами утеплителя должно быть покрыто не менее 60% от всей площади фасада.
4. Работы по утеплению следует проводить при температуре от +5 до +25 °C. Относительная влажность воздуха до 60%. Работы нужно приостановить на время атмосферных осадков.
5. При нанесении клея на внутреннюю сторону плит важно следить, чтобы он не попал на стыки. После застывания клей приведет к образованию «мостиков холода». Из-за них не только снизится эффективность утепления, но и появится конденсат на стенах, а потом в углах расплодится черный грибок и плесень.
6. Отделка фасада выполняется только после завершения работ по его утеплению. Важно чтобы поверхность получилась цельной, тогда она прослужит намного дольше.

Преимущества и недостатки пеноплекса

Пеноплекс – это недорогой синтетический материал, который используется для наружного утепления стен. Он более прост в укладке, чем другие утеплители, например, стекловата, требующая ношения спецодежды во время выполнения работ из-за характерных волокон, раздражающих кожу и дыхательные пути.

Стандартный лист пеноплекса имеет прямоугольную форму и размеры 120 на 60 см. Различается утеплитель по толщине и плотности, соответственно, и по теплоизоляционным характеристикам. Листы бывают толщиной от 2 до 10 см.

Среди преимуществ пеноплекса:

1. Более высокие параметры теплоизоляции по сравнению с другими утеплителями.
2. Низкий уровень водопоглощения. Материал можно использовать для утепления бань и саун.
3. Высокий уровень звукоизоляции.
4. Устойчивость к грибкам и плесени. Материал неинтересен вредителям.
5. Простота монтажа. Не крошится, как волокна стекловаты, поэтому не требуется специальной защитной одежды во время укладки изоляции.
6. Низкий вес. Практически нет нагрузки на фундамент или несущие конструкции.
7. Защита от парообразования.
8. Высокая механическая прочность на сжатие и разрыв. При смятии самостоятельно распрямляется.
9. Устойчивость к возгоранию. Еще на стадии производства пеноплекс обрабатывают специальными антипиреновыми составами.
10. Продолжительный срок эксплуатации. В зависимости от производителя указывается 40-50 лет.
11. Листы легко разрезаются подручными инструментами, например, ножом.

Имеет материал и несколько недостатков:

1. хоть пеноплекс и не горит, но под длительным воздействием огня выделяет едкий дым;
2. материал теряет свойства и начинает постепенно разрушаться, находясь под прямыми солнечными лучами;
3. утеплитель «боится» химических растворителей;
4. низкая паропроницаемость, материал не подходит для утепления стен деревянных домов;
5. высокая стоимость, чем качественней пеноплекс, тем он дороже.

Технические характеристики утеплителя

Технические характеристики пеноплекса регламентируются ГОСТ 15588-2014 Плиты пенополистирольные теплоизоляционные и ГОСТ 32310-2012 (EN 13164:2008) Изделия из экструзионного пенополистирола XPS теплоизоляционные промышленного производства, применяемые в строительстве. Материал должен соответствовать следующим параметрам:

• теплопроводность – 0,03Вт/м*С;
• звукоизоляция – не менее 41 дБ;
• плотность материала – от 28-45 кг/м³;
• диапазон перепада температур – от -100 до +55 °C;
• паропроницаемость материала – не более 0,008 мг/м*час/*Па;
• устойчивость к воздействию влаги – до 0,6%;
• давление на сжатие между плитами – не более 0,18 Мпа.

Важно знать!

При утеплении оконных или дверных проемов следует использовать только цельные листы пеноплекса. Это позволит обеспечить максимально качественную теплоизоляцию.

инструкция как обшить, видео и фото

Теплоизоляционный материал пеноплекс обладает достаточно высокими характеристиками и имеет ряд преимуществ перед многими другими теплоизоляторами, в результате чего получил в последнее время широкое распространение. Однако, его использование для наружного утепления жилья связано с некоторыми сложностями и имеет ряд важных нюансов.

Утепление наружных стен дома пеноплексом

Поэтому в данной статье я решил подробно рассказать вам, как правильно выполнить утепление дома снаружи пеноплексом и избежать при этом ошибок, которые зачастую допускают новички.

Несколько слов об экструдированном пенополистироле

Прежде чем приступить к технологии наружного утепления дома, рассмотрим что представляет собой пеноплекс. Сразу скажу, что правильней называть этот материал экструдированным пенополистиролом, так как «Пеноплэкс» – это название компании-производителя данного утеплителя.

Экструдированный пенополистирол изготавливается из обычного пенополистирола (пенопласта). В результате особой термической обработке он приобретает более высокие, а вместе с ними и свойства, влияющие на технологию монтажа и область применения материала.

К таким свойствам прежде всего относится:

• низкий уровень влагопоглощения;
• гладкая структура.

Пеноплекс имеет гладкую структуру

С одной стороны это позволяет использовать материал в неблагоприятных эксплуатационных условиях, в частности, его можно применять для утепления фасада. Но, с другой стороны пеноплекс имеет плохую адгезию. Поэтому он даже не является фасадным материалом, и тем более не предназначен для «мокрой» отделки.

Наиболее распространенная ошибка новичков заключается в том, что они при утеплении фасада работают с пеноплексом так же, как и с обычным пенополистиролом. «Помогают» в этом некоторые строительные ресурсы, для которых пишут статьи горе-специалисты. Результат такого подхода хорошо виден на фото ниже.

На фото – результат неправильного армирования пеноплекса

Однако, это не значит, что от утепления фасада «мокрым» способом с использованием пеноплекса придется отказаться. Технология, о которой я расскажу ниже, позволит выполнить надежную и долговечную отделку поверх этого утеплителя.

У новичков наверняка возникает вопрос, зачем использовать пеноплекс, если его можно заменить пенопластом, который стоит дешевле и обладает хорошей адгезией?

Дело в том, что экструдированный пенополистирол имеет несколько важных преимуществ перед пенопластом:

• обладает более высокой прочностью, соответственно, отделка фасада получается более прочной;
• является паропроницаемым материалом;
• теплопроводность ниже, чем у пенопласта.

Поэтому смысл использовать пеноплекс для «мокрой» отделки фасада есть. Что касается «сухого» утепления, которое применяется для навесного фасада, то каких-либо особенностей данная процедура практически не содержит.

Ниже я подробно расскажу, как выполнить утепление стен снаружи пеноплексом обоими способами.

Пример отделки дома по технологии «мокрый фасад»

Монтаж мокрого фасада

Прежде всего рассмотрим, как выполнить утепление пеноплексом по технологии «мокрый фасад», так как именно она вызывает больше всего вопросов и споров. Достоинством данной технологии является то, что ее можно использовать не только для теплоизоляции домов, но и квартир (для этого необходимо получить соответствующее разрешение).

Кроме того, данное решение позволяет придать строению респектабельный внешний вид. Единственное, отмечу, что по ряду причин эту технологию не стоит применять для теплоизоляции деревянных домов.

Процесс утепления состоит из нескольких этапов:

Порядок выполнения работ

Далее я ознакомлю вас со всеми нюансами работы на каждом из этих этапов.

Подготовка материалов

В первую очередь необходимо подготовить материалы. На данном этапе крайне важно правильно подобрать клей для пеноплекса. Я рекомендую использовать для этих целей специальную клей-пену, к примеру, FastFix от того же Пеноплэкс.

Клей пена FastFix от Пеноплэкс

Помимо клея также нужно подготовить другие некоторые материалы:

• клей Ceresit СТ83, которым будет выполняться оштукатуривание;
• стекловолоконная армировочная сетка для наружных работ;
• перфорированные уголки;
• фасадная декоративная штукатурка;
• фасадная краска;
• адгезионная грунтовка;
• грунтовка глубокого проникновения.

Толщина пеноплекса для утепления фасада должна составлять не менее 5 см. Но, желательно укладывать плиты в два слой, чтобы толщина утеплителя составляла 10 см.

После подготовки всех этих материалов можно приступать к работе.

Обработка поверхности стены грунтом

Подготовка стен

Итак, перед тем как обшить стены пеноплексом, необходимо их подготовить.

Данная работа осуществляется следующим образом:

1. демонтируйте со стен все элементы, которые могут помешать отделке – козырьки, антенны и т.д.;
2. далее необходимо обеспечить надежное основание, т.е. если вы заметите, к примеру, отслаивающиеся участки старой штукатурки, от них необходимо избавиться;
3. после этого протрите фасад влажной тряпкой или пропылесосьте, чтобы на поверхности не было пыли;
4. теперь поверхность стен нужно прогрунтовать фасадной грунтовкой глубокого проникновения. Выполнять эту работу удобней всего малярным валиком, так же можно воспользоваться кистью.

Грунт необходимо наносить равномерным тонким слоем. После просыхания стен процедуру обязательно повторите.

На этом процесс подготовки завершен.

Установка стартового профиля

Приклеивание пеноплекса

Теперь можно приступать к оклеиванию фасада пеноплексом.

Инструкция по выполнению этой работы выглядит так:

1. в первую очередь желательно закрепить снизу по периметру фасада стартовый профиль, который позволит выровнять нижний ряд утеплителя. Монтаж профиля осуществляется при помощи дюбель гвоздей. При этом крайне важно правильно расположить профиль, поэтому в процессе работы используйте уровень;

Нанесение клей-пены на пеноплекс

2. после этого клей-пена наносится на пеноплекс по периметру и центру плиты, как показано на фото выше. Причем, по центру желательно нанести даже несколько полосок пены;
3. теперь нужно приклеить плиту к стене. Работа начинается от угла – вставьте плиту в направляющий профиль и слегка придавите к стене. Положение утеплителя обязательно проверьте уровнем;
4. далее по такому принципу приклеивается весь первый ряд. Старайтесь располагать плиты как можно плотней друг к другу, чтобы не было щелей;
5. затем наклеивается второй ряд. Его необходимо монтировать со смещением, т.е. в шахматном порядке, и с перевязкой углов;

Пример расположения дюбелей

6. после того, как все стены будут оклеены утеплителем снизу доверху, необходимо выполнить монтаж пеноплекса на откосы. Для этого нарежьте плиты на панели нужной ширины и оклейте ими проемы окон и дверей;
7. теперь необходимо дополнительно зафиксировать плиты экструдированного пенополистирола специальными дюбелями, которые в народе получили название «зонтики» или «грибки». Для монтажа дюбеля необходимо просверлить отверстие в стене прямо сквозь утеплитель. Отверстие должно соответствовать дюбелю по диаметру, длина при этом должна быть на 5-10 мм больше.

Что касается расположения дюбелей, то желательно их устанавливать в углах на стыках, чтобы одна шляпка фиксировала сразу несколько плит, кроме того один-два дюбеля следует располагать по центру. Имейте в виду, что шляпки должны быть утоплены.

Что касается откосов, то фиксировать их дюбелями не нужно.

Для полноценного наружного утепления дома желательно выполнить теплоизоляцию фундамента. Технология достаточно простая – фундамент раскапывается, очищается от грязи, затем оклеивается пеноплексом (можно клеить на мостику), после чего закапывается.

На этом процесс оклейки фасада завершен.

Обработать пеноплекс можно игольчатым валиком

Подготовка поверхности

Теперь крайне важно своими руками правильно подготовить поверхность экструдированного пенополистирола к дальнейшей отделке.

Данная операция выполняется следующим образом:

1. в первую очередь необходимо сделать поверхность пеноплекса шершавой. Для этого потрите его металлической щеткой, фуганком с наждачкой или специальной теркой по пенопласту. Также можно обработать поверхность игольчатым валиком;
2. после того как поверхность утеплителя станет шероховатой, фасад следует обработать адгезионной грунтовкой, которая наносится по описанной выше схеме;

Запенивание щелей между плитами

3. затем надо заполнить щели между плитами той же пеной, которой пеноплекс приклеивался к стене;
4. далее на все наружные углы, в том числе и откосы, надо наклеить перфорированные алюминиевые уголки, воспользовавшись клеем Ceresit СТ 83 или его аналогом. В процессе установки уголков обязательно используйте уровень, чтобы углы получились строго горизонтальными или вертикальными.

После такой подготовки можно приступать к армированию.

Армирование пеноплекса

Армирование

Отделка пеноплекса снаружи начинается с армирования, которое осуществляется по такой схеме:

1. начните армирование с откосов. Для этого вначале нарежьте сетку по размерам откосов, чтобы она располагалась с заворотом на углы;
2. разведите в воде клей Ceresit СТ 83;
3. затем нанесите на откос клей толщиной 4-5 мм;
4. по обработанной клеем поверхности проведите зубчатым шпателем;
5. затем к откосу следует приложить сетку и провести по ее поверхности шпателем. В результате полотно должно полностью погрузиться в клей;
6. по такой же схеме армируются и стены фасада. Не забывайте, что полотна должна перекрывать друг друга на 10 см;
7. после просыхания поверхности нанесите еще один слой клея, стараясь при этом максимально выровнять стены.

На этом армирование поверхности завершено.

Нанесение декоративной отделки

Декоративная отделка

Теперь можно приступать к декоративной отделке, которая осуществляется следующим образом:

1. обработайте фасад грунтовкой по описанной выше схеме;
2. далее поверхность покрывается декоративной штукатуркой. Состав разводится в воде по инструкции на упаковке и наносится ровным тонким слоем;

Затирание декоративной штукатурки

3. спустя 5-7 минут, когда декоративная штукатурка начнет схватываться, ее поверхность затирается штукатурной малкой. Для этого следует совершать возвратно-поступательные или круговые движения;
4. после высыхания декоративной штукатурки фасад необходимо покрасить, воспользовавшись малярным валиком. Напомню, что краска наносится в два слоя. Чтобы покрытие смотрелось аккуратно, каждый слой нужно наносить равномерно и без потеков.

Вот, собственно, и все нюансы монтажа мокрого фасада.

Схема устройства навесного фасада

Навесной фасад

Не менее распространенная технология утепления домов пеноплексом – это навесной фасад.

Она обладает некоторыми важными преимуществами перед «мокрым фасадом»:

• в процессе монтажа отсутствуют мокрые работы, поэтому заниматься утеплением можно в любое время года;
• имеется большой выбор фасадных отделочных материалов;
• отделка получается более прочной и долговечной.

Как уже было сказано выше, «мокрый фасад» с использованием пеноплекса не подходит для деревянных домов. Отсюда возникает вопрос – можно ли утеплять деревянный дом пеноплексом? Сразу скажу, что подобная отделка допускается, однако, она тоже имеет свои тонкости, с которыми ознакомимся ниже.

Технология обустройства навесного фасада также состоит из нескольких этапов:

Порядок монтажа навесного фасада

Подготовка материалов

Для утепления дома данным способом понадобятся такие материалы:

• деревянные рейки или металлические профили и кронштейны;
• пароизоляционная пленка;
• клей-пена;
• защитная пропитка для древесины;
• отделочный материал – вагонка, виниловый сайдинг или др.

Утепление межвенцового шва

Подготовка стен

Если стены дома выполнены из кирпича, блоков или других подобных материалов, подготовка осуществляется по описанной выше схеме.

Если же стены деревянные, построенные из бруса или бревна, подготовка выполняется так:

1. стены нужно протереть от пыли и грязи, после чего обработать защитной пропиткой;
2. затем необходимо утеплить межвенцовые щели, заполнив их любым подходящим теплоизоляционным материалом.

Теперь стены готовы к утеплению.

Монтаж каркаса и утепление стен

Выполнить каркас можно несколькими способами.

В качестве примера я расскажу как сделать конструкцию на кронштейнах:

1. в первую очередь нужно выполнить разметку расположения стоек в виде вертикальных линий. Оптимальное расстояние между ними составляет 50 см;
2. затем на обозначенных линиях крепятся к стене кронштейны также с шагом 50 см по вертикали. Для их фиксации можно использовать саморезы или дюбель-гвозди;

Пример крепления пеноплекса к стене

3. после этого обшиваем стены пеноплексом, который нанизывается на кронштейны, как на фото выше. Надо сказать, что использовать клей в данном случае не обязательно, единственное, желательно прихватить каждую плиту хотя бы одним дюбелем;
4. если выполняется утепление деревянного дома пеноплексом, заполнять щели пеной не нужно, так как это улучшит паропроницаемость утеплителя, которая важна для деревянных стен. Если же стены кирпичные или из другого материала, щели следует заполнить пеной;
5. если дом деревянный, поверхность утеплителя необходимо закрыть пароизоляционной пленкой, чтобы влага через щели на попадала на стены. Прихватить пароизоляцию можно дюбелями-зонтиками;

Готовый металлический каркас

6. далее в кронштейнах фиксируются металлические стойки или деревянные брусья. В процессе монтажа необходимо следить, чтобы все они были установлены в одной вертикальной плоскости.

На этом утепление и монтаж каркаса завершен. Надо сказать, что в случае утепления деревянного дома можно вначале обшить стены экструдированным пенополистиролом, после чего прикрепить к ним рейки обрешетки саморезами прямо через утеплитель.

Обшивка каркаса сайдингом

Отделка

Завершающим этапом является отделка, которая никаких особенностей не содержит, поэтому рассмотрим данную процедуру вкратце на примере монтажа винилового сайдинга:

1. по периметру дома устанавливается стартовый профиль в горизонтальном положении;
2. далее устанавливаются угловые профили на наружные и внутренние углы;
3. затем монтируется первый ряд винилового сайдинга, который снизу крючком соединяется с зацепом стартового профиля, а сверху крепится к каркасу саморезами;

Схема установки стартового профиля и уголков

4. второй ряд снизу цепляется за зацеп первого ряда, а сверху точно так же фиксируется саморезами. По такому принципу обшивается весь каркас;
5. перед установкой последнего ряда выполняется монтаж финишного профиля, после чего верхний ряд соединяется с предпоследним и заправляется в профиль;
6. в завершение работы осуществляется монтаж доборных элементов – откосов, отливов и т.д.

Примерно так же выполнятся обшивка каркаса и вагонкой, единственное, доски соединяются между собой при помощи замкового соединения шип/паз. Кроме того, угловые накладки устанавливаются после обшивки каркаса, а не до, как в случае с виниловым сайдингом и другими подобными материалами.

Вот, пожалуй, и вся информация относительно утепления дома пеноплексом, которой я хотел с вами поделиться.



Вывод

Несмотря на то, что пеноплекс не является фасадным теплоизоляционным материалом, им можно качественно утеплить стены даже «мокрым» способом. Однако, для этого необходимо соблюдать все тонкости этой работы, о которых я рассказал выше. В противном случае вы зря потратите время, деньги и собственные силы.

Рекомендую посмотреть видео в этой статье, в котором наглядно показано, как выполняется утепление фасада пеноплексом. Если же какие-либо ваши вопросы остались без ответа, смело задавайте вопросы в комментариях, и я обязательно вам отвечу.

преимущества и недостатки, особенности технологии

Утепление фасада с помощью пенопласта можно осуществить самостоятельноОтделка фасада дома пенопластом не только улучшает теплоизоляцию здания, но и выравнивает поверхность стен. Правильно осуществить отделочные работы поможет знание всех особенностей технологии.

Благодаря тому, что объём пенопластовых листов преимущественно занимает газ, этот ячеистый материал имеет уникальные свойства теплоизоляции и поглощения шумов.

Все преимущества отделочных работ, выполняемых с использованием такого вида материала, обуславливаются составом начального сырья и технологическими процессами его обработки. Меняя эти показатели, можно добиться различий в плотности, а также изменить механическую прочность и стойкость к разнообразным воздействиям этого отделочного материала.

Сверху пенопластовые плиты зашиваются сайдингом «под дерево», выполненного из винила или металла, и другими декоративными фасадными системами.

Пенопласт обладает хорошими теплоизоляционными и звукопоглощающими свойствами

Преимущества отделки фасада пенопластом

Описываемый тип отделки имеет ряд преимуществ:

• незначительный вес отделочного материала не доставляет неудобства при транспортировке и необходимости использования на высоте;
• минимальная деструкция при использовании в заявленных температурных условиях;
• отсутствие токсичных и вредных для живых организмов выделений;
• теплоизоляционные свойства пенопласта по большинству показателей превосходят другие материала, использующиеся для таких видов работ;
• хорошие показатели влагоустойчивости. Даже при осуществлении глубокой гидрофобизации фасада материал сохраняет свои первоначальные защитные характеристики;
• доступная стоимость отделочного материала;
• пенопластовые пластины не подвергаются воздействию болезнетворных микроорганизмов и грибковой плесени;

Незначительный вес пенопласта не доставляет неудобства при транспортировке и необходимости использования на высоте

• широкий выбор по качественным характеристикам и размерам;
• отсутствие способности к деформации;
• пенопласт очень долговечный материал,  качественная отделка может служить не менее полувека.

Недостатки отделки фасада пенопластом

• многие технические жидкости действуют на пенопласты губительно, что делает довольно ограниченным выбор лакокрасочного покрытия;
• некоторые виды пенополистиролов нельзя использовать для отделочных работ фасадов жилых зданий и сооружений ввиду их высокой токсичности, поэтому к выбору пенопласта нужно подходить очень внимательно;
• шероховатая поверхность пенопласта является идеальным условием для заселения некоторыми видами водорослей;

К выбору пенопласта нужно подходить очень внимательно

• резка пенопластовых листов с использованием горячей проволоки должна проводиться при соблюдении всех мер безопасности при доступе к воздуху или в условиях достаточного проветривания;
• высокая ломкость материала при отсутствии необходимой аккуратности приводит к значительным отходам в процессе отделки;
• пенопласт является излюбленным местом обитания грызунов;
• высокая пожароопасность пенопласта способствует быстрому воспламенению и выделению отравляющих продуктов горения;
• лёгкость пенопласта способна затруднить монтаж и транспортировку при порывистом и сильном ветре.

В связи с наличием достаточного количества отрицательных характеристик, такой метод фасадной отделки не применяется в больницах, школах и детских дошкольных учреждениях.

Подготовительный этап

• качественная и тщательная зачистка всех поверхностей фасада здания от пыли и любых загрязнений;
• клеевой смесью или цементно-песчаным раствором необходимо заделать все изъяны на поверхности стен;
• стеновая поверхность подвергается глубокой обработке специализированными составами, имеющими антисептические и водоотталкивающие свойства. Это способствует предохранению стен от повышенной влажности и образования плесени, а также улучшает сцепление клея и стены;
• использование на этом этапе отвесов и уровней помогает значительно упростить дальнейшую работу;
• облегчает дальнейшее проведение отделочных работ установление в начале нижнего ряда специального цокольного профиля, который также будет служить барьерной преградой для проникновения грызунов. Эта часть подготовительной работы проводится с использованием гидроуровня или при помощи обычного строительного или отбивочного шнура.

Особенности технологии

Фиксация материала к базовой поверхности два взаимодополняемых способа, каждый из которых имеет свои технологические особенности.

Клеевой способ

• отделочные панели из пенопласта обязательно наклеиваются на фасадную поверхность в направлении снизу вверх;
• необходимо следить за отсутствием пустот под устанавливаемыми панелями;
• клеящий состав наносится не только на поверхность пенопласта, но и на стену здания;
• желательно наносить клеящий состав ровным тонким слоем, а не мелкоточечной техникой исполнения;
• выравнивать лист пенопласта по уровню необходимо до момента полного застывания клея;
• покрывая всю поверхность фасада отделочным материалом, необходимо минимизировать наличие зазоров и щелей между плитами, а также избегать повреждений листов самого пенопласта.

После того как вся поверхность будет покрыта плитами отделочного материала нужно выполнить работы по устранению всех щелей и заделке швов. Образовавшиеся в процессе отделочной работы незначительные пустоты эффективнее всего заполнять при помощи саморасширяющейся пены на полиуретановой основе.

Отделочные панели из пенопласта обязательно наклеиваются на фасадную поверхность в направлении снизу вверх

Применение тёрки по полиуретановому покрытию позволяет минимизировать и сгладить все образовавшиеся неровности на стыках плит. Излишняя шероховатость нивелируется нанесением тонкого слоя качественной штукатурки.

Помимо использования клеевой техники крепления отделочного материала дополнительно используется механический способ фиксации.

Механический способ

Через три дня после окончания всех отделочных работ с клеем необходимо зафиксировать панели при помощи дюбелей.

• используют пластиковые тарельчатые дюбеля, дюбели-зонты;
• размер просверливаемого под дюбель отверстия составляет примерно один сантиметр, а глубина зависит от толщины используемого пенопласта плюс заход в стену минимум на 4 сантиметра;
• закреплению подлежат углы отделочных панелей и центр;
• в зафиксированный дюбель вкручивается стопорный шуруп или вбивается специальный крепёжный гвоздь.

Через три дня после окончания всех отделочных работ с клеем необходимо зафиксировать панели при помощи дюбелей

Завершение отделки

• нанесение слоя штукатурки по строительной сетке;
• использование армированных уголков для выравнивания углов и уменьшения их восприимчивости к различным механическим воздействиям;
• нанесение финишного слоя штукатурки с последующей тщательной просушкой;
• на завершающем этапе наносится грунтовка.

Как утеплить фасад пенопластом (видео)

Теперь отделка фасада дома пенопластом полностью закончена. Поверхность готова к покраске или отделке сайдингом, декоративным камнем, а также любым другим материалом.

Добавить комментарий

Утепление фасадов пенопластом — как правильно утеплить фасад

Утепление фасадов пенопластом – один из лучших вариантов, если вы хотите сэкономить на электроэнергии и газе для отопления своего жилья. Пенопласт идеально подходит для утепления, как для частных домов, так и для многоэтажек.

Пенопласт (пенополистирол) — это целая группа материалов, которая представляет собой вспененные пластические массы. Все пенопласты обладают хорошими, а лучше сказать, прекрасными теплоизолирующими характеристиками, но при одном важном условии: температура, в которой он будет использоваться, не должна быть выше температуры при котором он разрушается или частично теряет свои свойства.

Это значит, что можно активно использовать пенополистирол для утепления стен и фасадов, однако не стоит утеплять им высокотемпературные трубопроводы или производить утепление в котельной.

Пенопласты, которые используют в строительстве и для упаковок всяческих продуктов, являются нетоксичными. Следует учесть то, что многие технические жидкости, такие как бензол, ацетон и даже их пары легко разрушают структуру пенополистирола. Но, в тоже время, он абсолютно не подвержен воздействию микроорганизмов и не будет благоприятным местом для роста грибов.

Но из-за своей шероховатой поверхности может создать условия для того, что бы на нем закрепились колонии водорослей, также пенопласт может стать теплым белым домиком для мышек и даже крыс.

Характеристики пенопласта

Перед тем, как утеплить фасад дома пенопластом, надо узнать, почему же все-таки стоит выбирать именно этот высокоэффективный утеплитель? Итак:

• у него замечательные показатели теплопроводности;
• пенопласт не впитывает влагу и не требует дополнительных работ по пароизоляции;
• в нем не могут жить всевозможные микроогранизмы и плесень;
• вес материала небольшой, а значит, фундамент не придется усиливать;
• утепление фасадов пенопластом – процесс относительно простой, для этого не нужны какие то особые навыки, справиться с работой можно и самостоятельно;
• пенопласт не поддается деформации со временем и не впитывает влагу в себя;
• является очень долговечным материалом;
• главное достоинство – небольшая цена.

Конечно же, недостатки у него тоже есть. И самый главный – это его чрезвычайно сильная горючесть, которая к тому же сопровождается выделением токсического дыма.

У людей, которые живут в частных домах возле поля или леса, может быть еще одна проблема — это грызуны. Они любят селиться в пенопласте. Но, эта проблема сходит на нет, если дом утеплить по всем правилам, соблюдая все меры и советы специалистов, если вы решили делать утепление фасадов пенопластом своими руками.

Выбор фасадного пенопласта

Само собой, перед тем как идти покупать материал для утепления, нам нужно определиться, каким пенопластом лучше утеплять фасад.

Пенопласт должен содержать в себе антипирены. Если они есть, в конце аббревиатуры будет буква «С».

При выборе пенопласта важна его толщина и плотность. Какой плотности пенопласт для фасада? Для утепления фасадов обычно выбирают пенопласт толщиной не менее 5 сантиметров. Плотность же его должна быть в пределах 15 -45 единиц, где 15 – это число, обозначающее плотность в килограммах на кубический метр. Все эти данные есть на упаковке пенопласта, например, ПСБ-С-15 значит, что в пенопласте присутствуют антипирены и его показатель плотности равен 15.

Утепление фасадов пенопластом – технология и монтаж

Чтобы правильно утеплить фасад пенопластом, следует соблюдать технологию утепления, проводить работы на стенах дома последовательно. При этом достаточное внимание уделять подготовительным процессам, от исполнения которых зависит результат всего комплекса работ.

Подготовительные работы

Утепление фасада пенопластом своими руками – процесс относительно несложный, потому можно делать все самостоятельно, внимательно прочитав руководство к действию.

Приступив к подготовительным работам, первым делом следует сбить все бугорки, плохую штукатурку и неровности. Ржавые пятна, жировые загрязнения и все остальное должно быть удалено со стены, потому что из-за них клей может плохо закрепиться, что повлечет за собой отслоение пенопласта. Оставшаяся краска также подлежит удалению.

Качество очистки стены довольно легко проверить, просто проведите рукой по стене, если песок все еще продолжает сыпаться, работы по очистке необходимо продолжить. На следующем этапе следует обработать фасад грунтовкой.

Крепление стартового профиля

Далее по всему периметру предполагаемого фасада следует закрепить нижнюю «стартовую» профильную планку, обязательно на том уровне, откуда вы начнете утеплять фасад пенопластом собственноручно.

Это будет превосходная опора для самого нижнего ряда пенопласта и к тому же, будет отлично защищать его от проникновения грызунов и прочих вредителей.

Нанесение клея

Если перепады стен не превышают 1 сантиметр, то клей для пенопласта накладывают под гребенку. При разнице больше 1 сантиметра рекомендуется использовать технологию «ляпух». Её метод заключается в накладывании клеящего раствора не на лист пенопласта, а непосредственно на стену. Это даст хорошую возможность для корректировки поверхности.

Не стоит наносить клей ровным слоем на пенопласт, это только увеличит его вес и затруднит монтаж. Монтажную смесь размазывают гребенкой, только когда стена дома ровная. Если же поверхность кривая, наносится приблизительно 9 ляпух, количество необходимо будет определить в зависимости от степени кривизны.

Основное что вам надо – это заполнить впадины, а выпуклые части желательно сбить.

В теории крепить листы на гвоздики нужно только после того, как смесь окончательно застынет.

Но, к сожалению, это невозможно по нескольким причинам:

• работы не «закреплены» то есть, они могут проводиться то с подмостей, то с земли;
• яркие солнечные лучи разрушают пенопласт;
• если проводить работы во время дождя, пенопласт может впитать лишнюю влагу.

Поэтому работы по утеплению фасада лучше проводить частями, выполняя все работы до нанесения выравнивающего слоя.

Монтаж листов на фасадные дюбели

Минимум через 3 дня, когда раствор уже довольно хорошо застыл, можно приступать к прибивке листов пенопласта. Нельзя сверлить по только что приклеенному листу, пенопласт может просто отойти от стены, а если в его углубление попадет раствор, края листа могу подняться.

Для креплений используют дюбели-грибки. Можно выбрать пластмассовые гвоздики. Не используйте металлические гвозди, они только будут дополнительными «мостами холода».

Глубина отверстия должна быть на 2 сантиметра больше чем сам грибок. Мастера отделки фасадов советуют делать так: один грибок вы располагаете в центре листа и пять-шесть по его краям, в стыках пенопластовых листов.

Первым делом в отверстия вы забиваете грибки, после этого забиваете гвоздики. Торчащие гвоздики необходимо обрезать кусачками. После того, как вы это сделали, все стыки, шляпки грибков и прочее заделываются шпаклевкой.

Запениваем стыки

После отделки у вас, возможно, останутся стыки, небольшие можно запенить монтажной пенкой, более широкие же швы желательно заполнить кусками пенопласта. Элементы, которые выпирают, лучше всего обработать теркой для пенопласта, или же обычным ножом. Лучше при себе иметь и то и другое.

Крепление фасадной сетки

Приступая к креплению сетки, помните, что лучше начинать с углов дома. Далее двигайтесь по периметру фасада. Но учтите, вам необходимо будет клеить только небольшие кусочки сетки, все потому, что клей быстро сохнет в жаркую погоду. Сетку необходимо немного «утопить» в растворе, который вы будете добавлять по мере её разглаживания. Итогом этих работ стане слегка заметное присутствие сетки.

Вот собственно и все, что нужно знать, как правильно утеплить фасад пенопластом. После того, как утепление фасада дома пенопластом завершено и сетка готова под штукатурку, можно приступать к отделочным работам. Статьи по отделке по пенопласту – смотрите на нашем сайте.

Несколько советов, которые помогут избежать вам распространенных проблем со смесями и последующим их использованием:

• следует использовать только продукты одного производителя, так как составы могут меняться, что может повлиять на последующий результат и качество приклейки.
• обязательно читайте надписи на коробках, вы должны знать то, что вам необходимо. Например, «для приклейки плит» и прочие. Не ленитесь, это поможет вам избежать лишних затрат.

К тому же есть универсальные смеси, которые предназначены для нескольких работ, в тоже время специальные предназначены только для определенного вида работ и для других они не подойдут.

Несоблюдение этого правила только повлечет за собой лишние затраты, а возможен и последующий демонтаж всех плит.

---

Как отделать фасад с пенополиуретаном?

Вы решили утеплить свой дом пенополиуретаном, но не знаете, какой тип фасада теперь можно применить? Не волнуйтесь, вы не ограничиваетесь только грубым нанесением штукатурки распылением. Фактически, у вас есть неограниченные возможности с так называемым вентилируемым фасадом, который может быть изготовлен из дерева, клинкерного кирпича, керамической плитки, сайдинга, стальных и алюминиевых плит, древесноволокнистых плит или плит HPL. Также можно применить гладкую лепнину на основе цементных плит.

Вентилируемый фасад

Этот термин используется для обозначения типа внешней стены, которая содержит воздушный зазор под самой внешней облицовкой. Минимальная толщина зазора — 2 см. Воздухозаборники могут быть равномерно распределены или располагаться внизу или вверху стены. Конструкция внешней стены является самонесущей и в определенных точках прикреплена к внутренней конструкции.

Что дает такое решение? Прежде всего, это дает нам больше возможностей для обустройства фасада — подразделения фасада не зависят от структурных подразделений. К тому же на рынке огромный выбор фасадной продукции. С изоляцией из пенополиуретана вы можете использовать практически каждый из этих продуктов: от крупноформатных фиброцементных плит или желобчатых листов до каменных плит и керамической облицовки.

Для теплоизоляции здания не требуется гладкая поверхность или сопротивление сжатию.Стены здания с вентилируемым воздушным зазором в меньшей степени подвержены увлажнению или промерзанию.

Пенополиуретан с закрытыми порами особенно рекомендуется, потому что такой фасад легко наносить (распылением), он обеспечивает очень хороший коэффициент теплопроводности, имеет низкое водопоглощение и может обеспечить герметизацию вокруг точек соединения — анкеры идут через слой утеплителя.

Фасад из дерева и древесных материалов

Фасад — это то, что выделяет ваш дом.Дизайнеры все чаще выбирают нестандартные решения фасадов, отходя от классической лепнины. Древесина и изделия, имитирующие внешний вид и структуру древесины, охотно используют архитекторы.

Однако древесина имеет некоторые ограничения. Он постоянно «работает» под воздействием погодных условий, меняя тем самым свои размеры. Однако преимущество состоит в том, что деревянные фасады гармонируют с окружающей средой.

Использование досок из натуральной древесины или композитных плит (популярный материал для настилов) или фасадных плит на древесной основе (например,грамм. HPL) для вентилируемого фасада, вы получаете полную свободу дизайна. Вы можете расположить его во многих направлениях: вертикально, горизонтально, под углом, попеременно. Единственное, что вас ограничивает, — это ваше воображение.

Объединив преимущества обоих решений, вы можете построить прочный пассивный дом с фасадом из деревянных панелей, идеально гармонирующий с лесной средой, или современный сервисный или коммерческий объект с дизайнерским фасадом.

Если вы решите изготовить фасад из натурального дерева, вы должны быть уверены, что материал хорошо подготовлен и устойчив к погодным условиям, возникающим в наших широтах.Поэтому вам нужны панели из скандинавской сосны, сибирской лиственницы или канадского кедра, но, прежде всего, вы должны обеспечить регулярный ремонт и обслуживание.

Клинкерный кирпич, керамическая плитка

Клинкерный фасад всегда в моде.Однако жаль, что сегодня, когда теплоизоляция стала такой популярной, многие из таких фасадов были скрыты за пенополистиролом. Фасад из этого материала очень прочный и устойчивый к перепадам температур. Он также сохраняет свой привлекательный внешний вид на долгие годы — он не очень легко теряет цвет и его легко чистить.

Если речь идет о вентилируемом фасаде с воздушным зазором, у нас есть два варианта: традиционная стена из клинкерного кирпича и современная керамическая плитка (которая тоньше, больше и требует особого каркаса — это более дорогое решение).

Выбирая клинкерный кирпич, обратите внимание на параметр, называемый коэффициентом водопоглощения. Чем ниже коэффициент водопоглощения (близкий к 0%), тем прочнее кирпич. В зависимости от вашего вкуса, вы можете выбрать глазированные или окрашенные продукты. Стоит вложиться в качественный товар от популярного производителя, чтобы ваш фасад сохранял свой внешний вид долгие годы.

Полезный совет: если вы решили сделать фасад из клинкерного кирпича, планируйте его еще на этапе проектирования конструкции здания, так как этот фасадный материал достаточно тяжелый.

Цементные плиты и фиброцементные плиты

Эти материалы рекомендуются, если вы хотите, чтобы здание было похоже на лепные (например, если вы не хотите, чтобы фасад сильно отличался от соседних зданий).

Доски могут быть закреплены как видимым, так и невидимым образом. Последний метод требует более плотной субструктуры. Цементные плиты требуют лепнины и покраски (в качестве альтернативы можно установить керамическую плитку, имитирующую кирпич). С другой стороны, фиброцементные плиты имеют законченную поверхность. Предлагаются они разных размеров. По сравнению со стандартными системами или штукатуркой, наносимой непосредственно на изоляционные плиты, такие вентилируемые стены лучше стареют и меньше подвержены увлажнению и замерзанию.

Американский сайдинг, гофрированный лист и гофрированный лист

Наиболее экономичным решением для вентилируемой стены является: система виниловых профилей, ПВХ (сайдинг), профнастила или профнастила.Такая система быстро устанавливается с использованием достаточно больших панелей с готовыми к обработке элементами. Продукция представлена ​​в широкой цветовой гамме.

Преимущество этого решения — универсальность и небольшой вес материалов. Сайдинг, рифленый или гофрированный лист — решения, готовые к использованию в большинстве случаев. Панели устойчивы к изменчивым погодным условиям и защищают изоляцию от влаги. Такой фасад пригодится, когда нельзя использовать тяжелые доски или в районах с частыми проливными дождями.

Общественные здания — каменные плиты, архитектурный бетон, стальная и алюминиевая облицовка, декоративные панели из пластика, керамические, стеклянные панели на основе алюминия

С другой стороны медали — очень прочные фасады представительных зданий.На таких конструкциях чаще всего устанавливают фасады с вентилируемым воздушным зазором. Почему? Потому что отделение конструкции от внешнего слоя дает только преимущества: возможность в будущем заменить облицовку совершенно другим решением или заменить одну доску без необходимости перекрашивать весь фасад. И что самое главное — такое решение долговечное! Без особого вмешательства фасад из каменных досок может прослужить в неизменном состоянии несколько десятков лет.

Вы когда-нибудь задумывались, что находится под фасадом монументальных, представительных зданий? Тот же изоляционный материал, что и в случае индивидуального дома. К нему применимы те же критерии — во многих случаях лучшим изоляционным материалом является пенополиуретан.

Панели ArmorWall | Фасады Северо-Запад

СЕРИЯ БРОНЕКОНСТРУКТУРНО-ИЗОЛИРОВАННОЙ ОБОЛОЧКИ КОМПАНИИ MAXLIFE INDUSTRIES

ArmorWall — это высокопрочная, огнестойкая оболочка с изоляцией для наружных стен, классифицированная и испытанная UL, обычно называемая панелью SIS (структурная изоляция оболочки).ArmorWall создается с помощью запатентованной MaxLife технологии сплавления, которая сочетает структурную оболочку из оксида магния (MgO) с внешней поверхностью жесткой непрерывной изоляции.

В дополнение к структурной обшивке и непрерывной изоляции, панели ArmorWall могут поставляться с предварительно нанесенным WRB, что превращает то, что обычно требует четырех этапов установки, в одноэтапное решение, которое соответствует постоянно меняющимся и усиливающимся требованиям энергетического кодекса. , пожарный кодекс, NFPA 285 и руководящие принципы зеленой аккредитации.Сборка стен ArmorWall обычно выполняется в разы быстрее, чем традиционные методы строительства коммерческих стен, что позволяет сэкономить драгоценное время и деньги.

Благодаря постоянным инновациям, MaxLife расширила использование своей структурной изолированной оболочки, разработав ArmorWall NC, ArmorWall VP, ArmorWall NP, ArmorWall PB и ArmorWall BG. Все варианты серии ArmorWall могут быть изготовлены с различной толщиной непрерывной изоляции.

Технология Fusion

Каждая панель изготовлена ​​с использованием запатентованной технологии сплавления, придающей ArmorWall уникальные свойства.Ламинирование, не участвующее в процессе, позволяет получить гладкую основу из пеноматериала.

Дружественность к подрядчикам

Сложные на вид конструкции упрощаются при использовании решения ArmorWall. Панельная конструкция и удобный трафарет для крепления на каждой панели ускоряют монтаж. Большинство вариантов допускают как горизонтальную, так и вертикальную установку панели, а манипуляции с ней могут выполняться с помощью стандартных инструментов на стройплощадке.

Дружелюбный дизайнер

Позволяет дизайнеру создавать и обновлять дизайн, не перекладывая связанные с этим головные боли на подрядчика.Больше не требуется возвращение внешней отделки к шипу, что обеспечивает неограниченный и непрерывный чистый холст.

Утверждено NFPA 285

Полностью прошел NFPA 285 самостоятельно, без обязательной облицовки на передней панели. Это позволяет квалифицировать большинство материалов внешней отделки, прошедших испытания, внесенных в списки и одобренные UL, как часть полной сборки стен.

Конструкционная обшивка

Благодаря технологии сплавления и элементам, из которых состоит ArmorWall, структурная прочность панели позволяет напрямую прикреплять облицовку к панели без необходимости указывать шпильки.

Панельное строительство

ArmorWall идеально подходит для снятия напряжений в процессе сборки заводских стен, включая перемещение внутри помещения, отклонение во время транспортировки и раскачивание во время возведения стены. Самоклеящиеся мембраны обладают отличной адгезией к поверхности ArmorWall.

Уровень контроля воздуха

При надлежащей герметизации с использованием герметика ArmorSealTM на всех швах и крепежных деталях панели с заводским покрытием соответствуют требованиям IBC для сборки воздушного барьера без необходимости использования дополнительных материалов.

Слой термоконтроля

Изолирующий слой из пенопласта высокой плотности сплавлен со структурным элементом обшивки, что обеспечивает простоту использования при соблюдении требований к непрерывной изоляции в развивающихся строительных нормах и правилах. Тепловой слой предлагается нескольких стандартных толщин, чтобы соответствовать требуемым R-значениям проекта.

Слой контроля воды

Armorwall проходит испытания в качестве атмосферостойкого барьера на давление в течение двух часов.После того, как застежки и швы заделаны, конструкция считается высохшей, и можно начинать внутреннее строительство.

Экологически безопасный

В производственном процессе используются экологические меры и материалы других производств для производства продукта, который можно перерабатывать с меньшими затратами энергии. Панельная конструкция и возможность горизонтальной и вертикальной установки позволяют сократить количество отходов панели.

Устойчивость к насекомым

Насекомые, проходящие через туннели, не могут проникнуть в сплавленную изоляцию из-за ингибиторов, входящих в состав химии, а другие насекомые просто не любят Armorwall.

Устойчивость к плесени и плесени

Внутри сборки нет бумажной облицовки, способствующей любому биологическому росту.

Продукты:

ArmorWall NC — ArmorWall ™ NC входит в серию армированных стен MaxLife Industries и представляет собой заводскую панель без покрытия. Для панелей ArmorWall ™ NC перед установкой внешней отделки стен требуется наносимая на месте атмосферостойкая мембрана. Применение в полевых условиях обеспечивает большую гибкость в выборе мембран, которые были протестированы MaxLife на совместимость и производительность.

ArmorWall VP — Среди панелей с заводским покрытием серии продуктов Armorwall ArmorWall VP поставляется с паропроницаемым атмосферостойким барьерным покрытием. После того, как шов и застежки запечатаны, конверт можно считать «просохшим», что позволяет начать внутреннее строительство независимо от окончательного состояния внешней отделки.

ArmorWall NP- Среди панелей с заводским покрытием в серии продуктов ArmorWall NP есть нанесенное непроницаемое атмосферостойкое барьерное покрытие.После того, как шов и застежки запечатаны, конверт можно считать «просохшим», что позволяет начать внутреннее строительство независимо от окончательного состояния внешней отделки.

ArmorWall PB — Технология MaxLife сплавляет цементный элемент с внешней поверхностью нашего плавленого изоляционного слоя, что делает ArmorWall PB самым уникальным среди этой серии, поскольку он также предназначен для установки на традиционный устойчивый к атмосферным воздействиям барьер и гипсовую оболочку. монтаж стенового каркаса.Изолированная портландцементная плита со встроенной дренажной плоскостью на задней панели предназначена для использования с непосредственным приклеиванием кладки, EIFS и лепнины, обеспечивая при этом непрерывность между различными материалами внешней отделки и различными панелями броневой стены, на которые они наносятся.

ArmorWall BG — ArmorWall BG — это заводская гидроизоляционная оболочка для наружных стен с подложкой, классифицированной UL, которая представляет собой испытанный высокопрочный огнеупорный материал для наружной изолированной стены, предназначенный для помощи в изоляции края плиты и нижнего уровня. к качественному переходу, который зачастую сложно построить в полевых условиях.Сочетание лучших свойств оксида магния (MgO) и уретановой изоляции позволяет ArmorWall не иметь себе равных на рынке.

Изоляционные металлические фасадные фасады | Металлическая архитектура

Автор: Марси Марро, редактор Опубликовано: 01 июня, 2020

Средняя школа Шервуда в Шрусбери, штат Массачусетс, оснащена горизонтальными панелями MetalWrap Series 200 толщиной 3 дюйма от CENTRIA. Фото любезно предоставлено CENTRIA.

Доступно множество типов изоляции: стекловолокно, минеральная вата, аэрозольная пена, жесткая плита, светоотражающая изоляция и т.д. лучший тип для вашего проекта? Мы поговорили с отраслевыми экспертами, чтобы узнать, что нужно знать архитекторам.

Тепловые характеристики

Использование изоляции — важный способ уменьшить потери энергии, предотвращая приток или потерю тепла через ограждающую конструкцию здания.Уменьшение нежелательных изменений температуры снижает потребность в энергии систем отопления и охлаждения.

East Coast Metal Systems, Триадельфия, Западная Вирджиния, является производителем и установщиком полного спектра услуг по проектированию архитектурных металлических систем и систем наружных ограждающих конструкций, который работает вместе со своей командой по однослойной изоляции и изоляции, в которую входит их торговый представитель в Rock Hill, Компания CarolinaREP на базе SC (Carolina Rainscreen and Envelope Professionals) для Солсбери, штат Северная Каролина, поставщик обшивки ArmorWall, высокопрочного и огнестойкого коммерческого продукта для наружной теплоизоляции стен.Джон Трифонофф, вице-президент ECMS, отмечает, что важно поддерживать целостность тепловой оболочки металлической стеновой системы за счет минимизации теплопередачи.

Пенополиуретан с закрытыми порами устанавливается в качестве сплошной внешней изоляции. Фото любезно предоставлено Icynene-Lapolla.

Джули Шесслер, менеджер по продукции по системам защиты от дождя в компании CENTRIA Moon Township, штат Пенсильвания, говорит, что важно выбрать изоляционное решение, которое разработано для обеспечения тепловых характеристик, соответствующих существующим строительным нормам.«Важна непрерывность изоляции. Рассматривая структуру оболочки здания, дизайнеры, архитекторы и разработчики также должны работать над тем, чтобы компоненты образовывали барьер, защищающий изоляцию от влаги, чтобы она не теряла свою эффективность. Решение также должно работать для устранения теплового моста ».

Тепловые мосты — это потеря энергии здания за счет теплопроводности элементов, которые перекрывают изоляцию стенового ограждения кондиционируемого помещения, когда внешняя температура выше или ниже, чем во внутреннем пространстве.Сведение к минимуму тепловых мостиков важно с точки зрения эффективности изоляции. Джей Салдана, старший инженер-коммерсант компании Icynene-Lapolla из Хьюстона, добавляет: «Металлическая обшивка также может сильно нагреваться, и важно иметь надлежащее воздушное пространство между облицовкой и изоляцией, чтобы тепло могло отводиться. рассеиваться. Кроме того, важно, чтобы изоляция выдерживала тепло, которое могло исходить от металлической оболочки ».

Способ крепления системы металлических панелей к обрамлению также играет важную роль.Металлические панели разных типов от разных производителей, как правило, имеют разные способы крепления облицовки. «Понимание крепления облицовки и знание того, что лучше для ограничения теплового моста и упрощения установки непрерывной изоляции, обеспечит наиболее эффективный результат с точки зрения теплового режима и управления временем», — говорит Салдана.

Фото любезно предоставлено CENTRIA.

Типы изоляции

Существует множество различных типов изоляции, каждая из которых обладает своими особыми свойствами и преимуществами.Вот некоторые из самых популярных, которые используются в однослойных металлических стеновых фасадах в традиционном строительстве.

Стекловолокно / минеральная вата / пенопласт

По словам Майка Смита, технического менеджера Silvercote LLC, Гринвилл, Южная Каролина, однослойная и многослойная стекловата с заполнением полостей и без облицовки чаще всего используется в традиционном строительстве. «Стекловата — очень рентабельный изолятор, знакомый большинству монтажников», — говорит он. «Существуют варианты сборки стекловаты, которые соответствуют требованиям действующих стандартов и кодексов энергопотребления для каждой климатической зоны.”

Смит говорит, что минеральная вата, состоящая в основном из базальта (вулканической / магматической породы), обычно используется в огнестойких стеновых конструкциях, поскольку она имеет более высокое значение R на дюйм, чем стекловата. А в ситуациях, когда доступное пространство ограничено, Смит добавляет, что может быть полезна жесткая плита, поскольку она обычно имеет более высокое значение изоляции на дюйм. «Плиты Polyiso имеют высокое значение R на дюйм, поэтому они хорошо нуждаются в постоянной, несжатой или непрерывной изоляции там, где доступно ограниченное пространство.”

Различные типы изоляции обеспечивают различные уровни преимуществ, включая тепловую ценность, прочность на сжатие, проницаемость для воды / пара, рост плесени и воспламеняемость / образование дыма, — говорит Райан Миллер из Max Life Industries. «Все наиболее распространенные типы изоляции полости, XPS, полиизо и минеральная вата, теперь доступны с достаточно высокой прочностью на сжатие, чтобы применять подвесной каркас (сквозной), тем самым помогая поддерживать тепловую непрерывность», — поясняет он. «Однако пенопласт и термические характеристики имеют большое значение при принятии решений на коммерческих объектах.Кроме того, он помогает поддерживать стандартные детали любой системы металлических стеновых панелей, а также устранять объемы или торговые дублирования, предоставляя установщику монолитную подложку для крепления ».

Согласно Trifonoff, жесткие пенопласты, как правило, обладают более высокими тепловыми показателями на дюйм, например полиизо (+/- 6,2), но могут не соответствовать NFPA 285. Полужесткие одеяла, такие как минеральная вата, могут иметь меньшие тепловые характеристики (+ /-4.2), но имеет другие ценные свойства. «Ответственный за дизайнера должен спроектировать то, что лучше всего подходит для приложения», — говорит он.

Подрядчики применяют изоляцию из пенополиуретана с закрытыми порами. Фото любезно предоставлено Icynene-Lapolla.

Пена для распыления

Существует два типа пенополиуретановой изоляции: с закрытыми порами и с открытыми порами. «Изоляция из вспененного полиуретана с закрытыми порами обычно имеет рабочую температуру 180 градусов, что должно соответствовать металлической обшивке», — поясняет Салдана. «Изоляция из распыляемой пены также может уникальным образом образовывать и прилипать ко всем предварительно установленным компонентам крепления облицовки, что дает наилучшие шансы ограничить проникновение воздуха и воды вокруг этих компонентов по сравнению с жесткими изделиями, которые потребуют дополнительных материалов и труда при каждом проникновении для герметизации. их.”

На внешней стороне стены здания следует использовать только распыляемую полиуретановую пену с закрытыми порами. «Распыляемая пена с закрытыми порами может прилипать непосредственно к внешней обшивке и служить изоляцией стены, водостойким барьером (WRB), воздушным барьером и замедлителем пара», — добавляет Салдана. «Уникальная способность распыляемой пены прилипать к большинству строительных материалов означает, что если в конкретном месте здания использовалась другая изоляция, распыляемая пена могла прилипать к ней, чтобы поддерживать непрерывную линию изоляции на поверхности стены.”

Кроме того, Салдана говорит, что распыляемая пена с закрытыми порами может сэкономить время, так как не требуется трудоемкая обрезка жесткой изоляции для ее крепления вокруг насадок для облицовки. «Распыляемая пена прилипает к внешней обшивке и насадке облицовки, образуя толстую, непрерывную изоляцию, воздушный барьер и WRB без необходимости трудоемкой герметизации проплавления и герметизации стыков плит».

Подрядчики применяют изоляцию из пенополиуретана с закрытыми порами.Фото любезно предоставлено Icynene-Lapolla.

Светоотражающая изоляция

Светоотражающие изоляционные системы помогают уменьшить огромное тепловыделение, которое существует в металлических стеновых системах, — говорит Келли Майерс, национальный менеджер по продажам компании rFOIL Insulation Products компании Covertech Fabricating Inc., Этобико, Онтарио, Канада. «Прямой солнечный свет может сильно нагреть металлическую крышу и стены, и эта тепловая энергия излучается в эти здания», — объясняет он. «Отражающая изоляция эффективно блокирует до 96% этой энергии, перенаправляя лучистые волны от изоляции.”

Майерс отмечает, что благодаря свойствам фольги с низким коэффициентом излучения отражающая изоляция также эффективна для удержания тепла внутри здания в холодное время года. «У фольги есть неотъемлемая неспособность излучать или отводить тепло от себя, подобно тому, как фольга спасательного одеяла может помочь человеку оставаться в тепле», — говорит он. «Это прерывание наружного теплового потока помогает зданию лучше сохранять тепло в холодную погоду. А поскольку это тепло, вероятно, сохраняется около потолка, циркуляционные вентиляторы помогают отводить тепло к полу и людям.”

Дополнительные преимущества отражающей изоляции включают контроль конденсации. Майерс говорит, что светоотражающая изоляция с пузырьковой сердцевиной обеспечивает тепловой разрыв под металлическими панелями. «Это значительно снижает вероятность образования влаги внутри изоляции».

Средняя школа Шервуда, Шрусбери, Массачусетс. Фотография любезно предоставлена ​​CENTRIA.

Коды энергии

Место расположения проекта определяет минимальные энергетические нормы, которым он должен следовать.Многие штаты и муниципалитеты приняли разные версии различных энергетических кодексов, и важно знать, какие из них применимы там, где вы строите. Как отмечает Смит, многие штаты приняли версию ASHRAE 90.1, Энергетического стандарта для зданий, за исключением малоэтажных жилых домов, или Международного кодекса энергосбережения (IECC).

Когда дело доходит до продолжительных тепловых характеристик, ASHRAE 90.1 отмечает, что «Изоляция, которая является непрерывной по всем элементам конструкции, без тепловых мостов, кроме креплений и сервисных отверстий.Он устанавливается внутри, снаружи или является неотъемлемой частью любой непрозрачной поверхности ограждающей конструкции ».

«Таким образом, — объясняет Смит, — стекловата, установленная поверх обрамления от угла основания до карниза, хотя физически сплошная, не является непрерывной в соответствии с кодексом, поскольку там, где она пересекает рамку, она сжимается и, следовательно, теряет эффективность».

Кроме того, «Большинство энергетических кодов основаны на тестировании R-значения», — отмечает Майерс. «Значения R идеальны для измерения эффективности традиционной массовой или волоконной изоляции.Однако одни только значения R занижают эффективность отражающей изоляции. R-значения напрямую связаны с сопротивлением тепловому потоку за счет теплопроводности и конвекции, но не позволяют эффективно измерить значение изоляции от лучистого теплового потока ».

Например, Салдана отмечает, что аэрозольные пены с закрытыми порами имеют лучшее значение R на дюйм, чем другие варианты жесткой изоляции. «Если проектировать с учетом распыляемой пены, внешняя стена может быть на дюйм тоньше при использовании распыляемой пены R-7 / дюйм по сравнению с жесткой панелью R-5 / дюйм.”

Шесслер отмечает, что для определения значений температуры, требуемых применимыми нормами, архитекторы должны согласовывать свои действия с инженерами HVAC. «Кроме того, будет ли однослойная облицовка проливать всю воду, чтобы изоляция оставалась сухой? Это ключевое соображение », — добавляет она. «Каковы требования к влажности проектируемого здания? Изолированные панели для задней стенки [см. Врезку] имеют эксплуатационные характеристики, которые превышают требования к высокой влажности, предъявляемые такими объектами, как больницы ».

Одним из аспектов строительных норм, которым, возможно, придется соответствовать, является требование соответствия стеновой системы NFPA 285, Стандартному методу испытаний на огнестойкость для оценки характеристик распространения огня наружных стеновых сборок, содержащих горючие компоненты.Салдана считает, что металл проводит тепло, поэтому на него следует обращать внимание на NFPA 285. «Каждая изоляция будет иметь разные разрешения по NFPA 285, поэтому очень важно, чтобы эти разрешения были проверены перед включением потенциально горючей изоляции, такой как пенопласт, в наружную стену с металлической облицовкой», — поясняет Салдана. «Некоторые распылительные пены с закрытыми порами имеют разрешение NFPA 285 с металлическими покрытиями, а некоторые нет».

Поскольку NFPA 285 представляет собой полный сборочный тест, специфичный для продукта, Миллер отмечает, что архитекторы, разработчики и подрядчики должны понимать, что координация требований имеет решающее значение в ситуациях, когда объемы работ для строительства разделены.

Учитывая разнообразие доступных вариантов изоляции, важно знать и понимать различные рабочие характеристики каждого из них и то, как это согласуется с конкретными требованиями здания. «Архитекторы хотят знать и верить в то, что конкретная система будет выполнять то, что обещает», — говорит Шесслер.

Плюсы и минусы жесткого пенопласта

Мы буквально наблюдаем материальный сдвиг. Стремительно стремительно растет волна синтетических готовых материалов, которые все чаще используются в строительстве, и это сдвиг парадигмы в строительстве.Лидируют изменения в том, как мы изолируем.

Читайте дальше, чтобы узнать больше о плюсах и минусах жесткого пенопласта в строительстве с высокими эксплуатационными характеристиками.

---

Жесткая пена как изоляционная стратегия

Обшивка из жесткого пенопласта — это форма изоляции, а точнее непрерывная изоляция, которая наносится на внешнюю часть здания. Сплошная жесткая изоляция — это конструктивное решение, обеспечивающее теплоизоляцию здания. Жесткая изоляционная оболочка сделана из жесткого пенопласта, который обычно продается в виде досок размером 4 × 8 или 4 × 10 футов.Доски доступны в нескольких вариантах толщины и R-значений; Обычно толщина составляет 1 дюйм и 2 дюйма. Жесткая изоляция обеспечивает тепловую защиту, а также может служить барьером для воздуха и влаги.

Существует три основных типа жесткой изоляции: пенополистирол (EPS), экструдированный полистирол (XPS) и полиизоцианурат (полиизо). EPS и XPS — это термопласты, которые представляют собой несшитые полимеры, поэтому они подвержены разрушению при высоких температурах (BSC 2007). Полиизо — это термореактивный материал, состоящий из сшитых полимеров, поэтому он имеет гораздо более высокую температуру плавления.Хотя свойства могут различаться в зависимости от продукта, XPS и полиизо имеют более высокую плотность, более высокое значение R и более низкую проницаемость, чем EPS.

Когда изоляционная оболочка из жесткого пенопласта устанавливается на наружные стены дома, пена может служить в качестве дренажной плоскости, заменяя оболочку дома для экономии времени и средств. Для использования в качестве дренажной плоскости швы в пенопластовой обшивке должны быть надлежащим образом заклеены обшивкой и гидроизоляционными лентами, чтобы обеспечить непрерывность дренажной плоскости в местах стыков между панелями.Ленты должны быть достаточно прочными, чтобы предотвратить попадание воды на стыки панелей в течение всего срока службы системы. Ленты для обшивки, а иногда и гидроизоляционные ленты также необходимы для объединения верхнего края отводных гидроизоляционных элементов (гидроизоляционные элементы, гидроизоляционные элементы над проходами, ступенчатые гидроизоляционные элементы и т. Д.) С плоскостью дренажа.

---

Жесткая пена и строительные нормы

Из-за своих тепловых свойств жесткая изоляция требуется некоторыми правилами и программами.ENERGY STAR (TM) требует укладки жесткого пенопласта или изолированного сайдинга на стены, если они имеют металлический каркас (ENERGY STAR 2015). ENERGY STAR также требует, чтобы обшивка из жесткого пенопласта или изоляционный сайдинг или их комбинация были установлены до толщины ≥R-3 в климатических зонах 1–4 или ≥R-5 в климатических зонах 5–8 (ENERGY STAR 2015).

Непрерывная жесткая изоляция также является эффективным решением для теплового моста. Тепловые мосты возникают там, где компоненты сборки с низкими значениями сопротивления теплопередаче (например, дерево или сталь) простираются от внутренней к внешней части здания.В традиционном строительстве, в то время как полости стен заполнены изоляцией, оконные рамы, дверные коробки, стойки, верхние и нижние плиты не имеют изоляции; вместе этот каркас составляет почти четверть площади стены. К внешней стороне каркаса может быть прикреплена жесткая изоляция, чтобы обеспечить непрерывный изолирующий слой, который снижает тепловые потери за счет теплового моста.

---

3 Преимущества жесткого пенопласта

Более эффективная изоляция
Со значениями R от 3.6-8,0, обшивка из жесткого пенопласта имеет гораздо лучшую изоляцию на дюйм, чем другие материалы (например, фанера имеет коэффициент сопротивления 1,25, а стекловолокно имеет коэффициент сопротивления R 3,14). Это особенно важно для предотвращения повреждения (например, плесени и гнили) каркаса и стен в районах с очень холодным или влажным климатом. Поскольку снаружи нанесен жесткий пенопласт, он также предотвращает образование тепловых мостиков. Тепловой мостик происходит, когда происходит потеря тепла из-за прерывания изоляции более проводящим материалом.Обычно это происходит, когда внутренняя изоляция пересекает такие элементы, как каркасы или электрические коробки.

Лучше контролировать влажность Когда дело доходит до контроля влажности, жесткий пенопласт выполняет две функции. Он защищает деревянную обшивку или каркас от дождя или воды, протекающей под сайдингом. И он достаточно согревает внутреннюю обшивку или каркас, чтобы зимой предотвратить накопление влаги из нагретого внутреннего воздуха.

Лучше предотвращает утечки воздуха
При герметизации с использованием надлежащих методов и подходящего клея жесткая пена является отличным барьером для воздуха.Тот же принцип, упомянутый выше, который предотвращает образование теплового моста, также применим к переносу воздуха. В отличие от домашней обертки, которая предотвращает проникновение (попадание воздуха в здание), но плохо останавливает эксфильтрацию (выход воздуха из здания), жесткая пена способна делать и то, и другое.

---

Недостатки жесткого пенопласта

Должен быть установлен правильно, чтобы ограничить утечку воздуха и действовать как атмосферостойкий барьер.
Жесткая пена не требует специального оборудования для ее установки, но вам необходимо соблюдать строгие процедуры герметизации швов в соответствии с нормами.

Меньшая структурная прочность, чем у фанеры или обшивки OSB.
Если поверх деревянной обшивки используется обшивка из жесткого пенопласта, это не имеет значения. Однако, если вы хотите использовать жесткий пенопласт вместо деревянной обшивки, потребуется дополнительное крепление, чтобы предотвратить раскатывание стеллажа.

Немного дороже
Добавление слоя жесткого пенопласта поверх фанеры или обшивки OSB увеличит стоимость проекта. Однако это всего лишь краткосрочные фиксированные затраты. Жесткая пена часто окупается за счет более низких счетов за коммунальные услуги в долгосрочной перспективе.И это может отсрочить или предотвратить дорогостоящие работы по устранению гниения стен или каркаса.

---

Установка жесткого пенопласта

При использовании утеплителя из пенопласта вам необходимо решить, собираетесь ли вы использовать OSB в дополнение к жесткому пенопласту в качестве обшивки здания или слой жесткого пенопласта сам будет служить обшивкой, и вам нужно будет определить что будет служить плоскостью дренажа и где будет этот слой. Эти решения в некоторой степени определяются климатом.

• Экструдированный полистирол (XPS) и полиизоцианурат с фольгированной облицовкой (полиизо) представляют собой теплоизоляцию из жесткого пенопласта высокой плотности, которая может использоваться в качестве внешней изоляции и обычно одобрена Building America (SM) для использования в качестве дренажной плоскости, если стыки заделаны.
• Изоляционная оболочка мембран опирается на ленту для завершения воздушного барьера; ленты следует наклеивать на чистую, сухую, теплую поверхность.
• Чтобы жесткая изоляция использовалась в качестве водонепроницаемого барьера, вертикальная плоскость внешней поверхности оболочки должна быть как можно более гладкой и непрерывной.

Самая низкая стоимость и наиболее эффективная стратегия управления дождевой водой — это обшивка из жесткого полимерного пенопласта с герметичными стыками (Lstiburek 2006, 2010). Существующая конструктивная проблема заключается в надежном и прочном уплотнении стыков в оболочке из жесткого полимерного пенопласта для предотвращения проникновения воды.

---

Рекомендации по оклейке жесткой пенопластовой оболочкой

Building America Solution Center имеет следующие инструкции для строителей по оклейке жесткой пеной:

1. Когда жесткий пенопласт используется в качестве атмосферостойкого барьера и / или воздушного барьера, заклейте все швы лентой, рекомендованной производителем, в соответствии с инструкциями производителя.Перед наклеиванием ленты протрите поверхность поролона чистой сухой тканью, чтобы обеспечить хорошую адгезию, удалив грязь или остатки масла, которые часто встречаются на полиизо с фольгированным покрытием.
2. При использовании жесткого пенопласта в качестве атмосферостойкого барьера нанесите мерцающую черепицу вокруг всех проемов дверей, окон и т. Д., Чтобы уменьшить проникновение влаги и проникновение воздуха.
3. Отцентрируйте ленту по стыку, чтобы закрыть застежки. Крепежные детали, расположенные в центральных частях досок, не нужно заклеивать.При заклеивании швов тейпом используйте технику гонта. Избегайте заклеивания ленты во время экстремальных температур; установите ленту в соответствии с инструкциями производителя, которая обычно составляет от 15 ° F до 120 ° F.
4. Приложите давление по всей поверхности для хорошего сцепления. Удалите все морщины и пузыри, разгладив поверхность и, при необходимости, изменив положение.

При работе с любым новым материалом вы должны убедиться, что у вас достаточно свободного контакта с поверхностью. Мы видим приложения, в которых лента хорошо сочетается с синтетикой, но мы также наблюдаем материалы, которые предлагают очень несовершенную поверхность для приклеивания.По мере появления новых материалов, а воздухонепроницаемость остается критическим требованием, промышленность нуждается в чувствительной к давлению ленте, которая будет быстро склеиваться с жесткой изоляцией и оставаться такой.

Именно поэтому ECHOtape выпустила нашу новую, закаточную ленту нового поколения. PE-M4535 — это запатентованная строительная лента с высокими эксплуатационными характеристиками, изготовленная на основе усовершенствованного полиэстера, что делает ее чрезвычайно прочной и простой в применении. Доступный в красном, серебристом и белом цветах, это универсальный продукт, который используется в большом количестве приложений для герметизации ограждающих конструкций зданий, в том числе в холодную погоду.Так же, как и мы воодушевлены PE-M4525, команда ECHOtape R&D продолжает разработку дополнительных фальцевальных продуктов для удовлетворения потребностей быстро меняющейся строительной индустрии, продуктов, которые будут подходить к широкому спектру строительных материалов и поверхностей, включая обертку для дома, экстерьер и т. Д. и жесткая изоляция, обшивка, пароизоляция и различные подкладки.

Есть ли у вас особая потребность или проблема сшивания? Расскажите об этом! Мы любим решать проблемы с лентами.

Металлические каркасные стены с обшивкой из DensGlass и пенопластом

Тодд Фратцель на каркасе, изоляция

Наружные металлические каркасные стены

Недавно я написал статью Как установить внешнюю обшивку DensGlass на металлические шпильки, в которой подробно описано использование обшивки DensGlass на внешних стенах с металлическими каркасами за кирпичной облицовкой.Теперь мы устанавливаем слой пенопласта Dow толщиной 2 дюйма поверх обшивки DensGlass перед установкой кирпичного шпона.

Вся секция стены состоит из (изнутри — наружу):

Типовая секция стены

• Гипсокартон толщиной 1/2 дюйма.
• R-11 Изоляция из стекловолокна внутри 3-5 / 8 дюймов 20 ga. металлические шпильки.
• Внешняя оболочка DensGlass 5/8 дюйма.
• Пенопласт Dow толщиной 2 дюйма.
• Воздушное пространство 2 дюйма.
• Стандартный кирпич толщиной 4 дюйма.

Пенопласт Dow

Мы устанавливаем слой пенополистирола Dow Tongue и Groove толщиной 2 дюйма непосредственно поверх внешней обшивки DensGlass. Установить пенопласт толщиной 2 дюйма очень просто. Мы используем винты длиной 3 дюйма с большой пластиковой шайбой диаметром 2 дюйма (см. Фото). Винты помогают удерживать изоляцию на месте и не дают ей сдвинуться после установки кирпича.

После установки пенопласта мы заклеим все швы лентой Tyvek, чтобы обеспечить герметичность установки.Все стыки окон и дверных коробок заделать аэрозольной пеной.

Как вы можете видеть на фотографиях, мы оставили нижние 2 фута пенопласта. Нам нужно дождаться, пока каменщик установит гидроизоляцию у основания стены, после того как она будет установлена, мы сможем установить нижние 2 фута пенопласта.

Полка под кирпич

После установки пенопласта здание будет готово для кирпичного фасада. Кирпич поддерживается бетонной кирпичной полкой, встроенной в фундаментную стену.Как видно на фото, в фундаментной стене сделана выемка для создания кирпичной полки. За кирпичом будет воздушное пространство размером 2 дюйма. У кирпича будут кирпичные перемычки, которые ввинчиваются в металлические шпильки.

Как только каменщик приступит к кладке кирпича, я сделаю еще несколько фотографий, чтобы все могли увидеть, как выглядит вся часть стены.

BSI-048: Пена для наружного распыления | Building Science Corporation

Аэрозольная полиуретановая пена (SPF), материал высокой плотности, ¹ — единственный продукт (пока), который может выполнять все функции основных контрольных слоев Perfect Wall.” ² Функции: контроль воды, контроль воздуха, контроль пара и контроль температуры.

Рисунок 1 и Фотография 1 иллюстрирует конфигурацию. Довольно просто и понятно, а? Неправильный. ³ Просто и понятно, только если у вас нет окон, дверей или проходов, используйте только кирпичную облицовку и используйте кирпичную облицовку только на одноэтажных зданиях, и если при нанесении ее не слишком холодно, и если она не слишком ветрено при распылении. ⁴ В любом случае, мне все еще нравится этот материал, несмотря на некоторые из них, потому что он может делать то, что не может делать никакой другой материал.

Рис. 1. Идеальная конфигурация стены для SPF — Пена высокой плотности с закрытыми ячейками, наносимая распылением, представляет собой водоотталкивающий слой, воздушный слой, пароизоляционный слой и терморегулирующий слой.

Фотография 1 : Идеальная стена?

Как и в случае с большинством материалов и систем, вы должны преодолеть слабые места и максимально использовать сильные стороны.Давайте начнем с простых вещей и перейдем к более сложным.

Сначала Windows. Абсолютно, категорически нельзя, и я повторяю, не распылять SPF на окна. Вы с ума сошли? Как вы собираетесь их вытащить? Вам придется их взломать. Спроси меня, откуда я знаю. Думаете, окна не разбиваются? Думаете, они не протекают? Думаете, мы можем сократить дефицит без сокращения расходов и контроля над выплатами? Мечтать. Лучше всего обеспечить переходную сборку между системами остекления и стеновой сборкой.Используйте концепцию расширенной «опоры» ( рисунки 2a, и 2b, для опорных стен из кирпичной кладки и , рисунки 3a, и 3b, для опорных стен со стальными стойками). Обратите внимание на фанерный «выступ» и использование жидкой гидроизоляционной мембраны для обеспечения дренажного отверстия («желоб» под окном, который направляет воду на внешнюю поверхность SPF в случае протечки оконного блока). Такой подход позволяет использовать стандартные подходы к установке окон. Также обратите внимание, как мембрана проходит вокруг отверстия на лицевую стороне резервной кладки стены или на лицевой стороне обшивки поверх стальной шпильку резервной стены.Это называется «енотом» из-за глаз енота, а не из-за стекающей туши или периорбитального экхимоза. При таком подходе окна могут быть установлены как до, так и после применения SPF.

Рис. 2a: Деталь подоконника стены из кирпичной кладки — Деревянный каркас с кромкой из фанеры образует под оконным желобом. Обратите внимание на «филе» из пенопласта, «обрамляющее» проем.

Рис. 2b: Деталь головки кирпичной стены — Сначала распыляется «филе» пены, чтобы предотвратить подъем головки вверх, ведущий к отрицательному уклону.

Рис. 3a: Деталь настенного порога из стального каркаса — Не забывайте о важности пенопласта.

Рисунок 3b: Деталь головки стены стального каркаса —Отрицательный наклон не является положительным моментом.

Теперь о секретах двойного испытательного срока, о которых вам никто не говорит. Заметили на изображениях использование «серых» штриховок для «определения» чего-то, что называется «филе» распыляемой пены? После нанесения SPF имеет тенденцию отрываться от некоторых поверхностей; иногда используется термин усадка.Это проблема в дебютах. Чтобы предотвратить образование зазора между краем удлиненного выступа и SPF, периметр отверстия «обрамлен картинкой» с SPF в форме / геометрии «филе». Затем опрыскивают поле стены. Это легко и работает, но вы должны знать, что вам нужно это делать. Это имеет большое значение для оконных проемов, потому что, если вы этого не сделаете, оконные планки можно потянуть вверх, что приведет к отрицательному уклону оконных планок. Если вы получите отрицательную крутизну мигания, это испортит вам день.Фактически, все оклады должны быть обработаны «филе», прежде чем будет обработано поле стены.

Памятка архитектору: так же обращайтесь с дверными проемами. Вроде, как бы, что-то вроде. Не забывайте про потолочные элементы и не делайте вид, что отделка каменного косяка может быть использована как часть контроля воды. Сначала сними обшивку с чертовых дверей, хорошо? Установите дверные коробки без отделки. Вода управляет проемом. Затем установите обшивку.

Бетонные каркасные здания со временем сжимаются ( Рисунок 4 ).Ага. Они становятся короче. Строительные инженеры не используют слово «сжимать», потому что это сделало бы вещи понятными для инженеров, не относящихся к строительным структурам, а у нас этого не может быть. Иногда используется слово «ползучесть»; иногда используется фраза «сокращение кадра». Иногда инженеры-строители просто держат это в секрете.

Рис. 4. Укорачивание рамы — Сколько и как скоро? Больше, чем вы думаете, и на десятилетие или два. Примерно на дюйм или два на 20 этажей, но это очень вариативно.

Это может быть очень весело, когда вы используете кирпич, потому что иногда кирпич расширяется, когда его влажность уравновешивается после того, как он выходит из печи, и это уравновешивает, когда он находится на здании. Когда рама становится короче, а облицовка становится выше, это вызывает стресс, особенно для инженера-строителя. Теперь инженеры-строители невероятно умные и находчивые люди. Эта проблема давно решена с применением «разгрузочных уголков» ⁵ и «мягких» стыков.Обратите внимание на «мягкие» соединения на рисунках , рисунки 5, и , 6a, , а также на концепцию «вложенных» дорожек на рисунках , рисунки 6b, . Я сказал вам, что они были умны. Угол сброса показан на рис. 7 . Также обратите внимание на то, как разгрузочный угол держится от стены на кронштейнах (или «стойках») для контроля теплового моста. ⁶ Видите, они опять умничают.

Рис. 5: Мягкое соединение кирпичной кладки t — обратите внимание на зазор. Красавица, а? Также обратите внимание на «седло» в плите для предотвращения утечки дождевой воды.Это украдено у наших друзей-подрядчиков во Флориде, которые знают все о кирпичной кладке и дожде.

Рисунок 6a: Мягкое соединение стальной рамы — Не забудьте о «вложенных» направляющих для стальной рамы (см. Рисунок 6b).

Рис. 6b: Вложенная дорожка — грамотное проектирование конструкций. Если он движется, позвольте ему двигаться. Это дзен. Эй, когда ты состаришься, ты тоже уменьшишься.

Рис. 7. Стойки для снятия угла наклона — это красивая вещь.Контролируется тепловые мосты, а также укорачивание рамы вместе с водой, воздухом и паром.

Так почему же кирпич с SPF сравнительно легко сделать? Это кирпичные шпалы и воздушный зазор за кирпичом и те углы разгрузки / полки. Мы делаем это с обычными кирпичными стенами даже без SPF. Ничего нового или странного. Вот в чем проблема. SPF не может быть полностью гладким, ровным и однородной по толщине. Воздушный зазор за кирпичом делает эту проблему не проблемой, и у нас есть много кирпичных стяжек, которые работают с большими воздушными пространствами.Посмотрите фотографии 2 , 3 и 4 . Выглядит хорошо и несложно. Но что, если вам не нужен кирпич?

Фотография 2: SPF Applied — Шаг первый.

Фотография 3: Установлен кирпич — Шаг второй.

Фотография 4: Готовое здание — Шаг третий.

Прикрепить облицовку панели через SPF не так просто, хотя должно быть. Как только вы «поймете это», вы увидите, что это тоже не проблема.Но иногда очевидное оказывается очевидным только тогда, когда кто-то указывает, что это очевидно.

Действительно простая часть крепления панельной облицовки — это прямые «штучки», которые поднимаются и опускаются, или из стороны в сторону, или и то, и другое. Посмотрите фотографии 5 , 6 , 7 и 8 . Сложность заключается в том, как прикрепить прямые «рюшечки», не создавая огромных мостиков холода.

Фотография 5: Вертикальные каналы для облицовки панелей.

Фотография 6: Облицовка панелей — Фиброцементные панели, прикрепленные к металлическим каналам.

Фотография 7: Обработка стыков панельной облицовки —Соединения не обязательно должны быть водонепроницаемыми или воздухонепроницаемыми, поскольку система облицовки вентилируется и осушается.

Фотография 8: Готовый шов облицовки панелей.

Не очень хороший способ делать прямые «штучки» показан на фотографии 9, и , рис. 8a, .Прямая «штуковина» представляет собой металлический Z-образный стержень, который вкручивается через безбумажную гипсовую оболочку прямо в стальные шпильки. Это легко, но вы теряете около 50% тепловых характеристик SPF из-за проводимости металлической Z-образной планки. Единственная хорошая новость заключается в том, что Z-образные стержни расположены намного дальше друг от друга, чем типичные стальные шпильки, но это все равно плохо.

Фотография 9: Z-образный стержень для облицовки панелей.

Рис. 8a: Тепловой мост с Z-образной балкой — крайне консервативен по конструкции и не особенно энергоэффективен.Давай, вырасти набор и приступай к программе.

Рис. 8b: Противостояние канала шляпки —Теперь мы говорим.

Эта следующая часть пугает людей, хотя это не должно быть. Легко исправить проблемы проводимости металла Z-бар является использование стенд-офф, которые в основном длинные винты в «распорной втулки» ( Рисунок 8б ). И еще лучше, когда прямая «штуковина» не токопроводящая, как дерево ( Рис. 9 ). Ознакомьтесь с фотографиями 10 , 11 и 12 для коммерческих сборок и Фотография 13 для модернизации жилого экстерьера.

Рис. 9: Стойка для деревянной меха — непроводящая «штуковина».

Фотография 10: Торговый центр легкой промышленности —Каменная стена, изолированная снаружи с помощью аэрозольной пены. Обратите внимание на обшивку из обработанной древесины 2×2 на вылетах шурупов.

Фотография 11: Облицовка из стальных панелей —Стальные панели, установленные на деревянную опалубку 2×2, залитую аэрозольной пеной на ограждение из кирпичной стены для торгового центра легкой промышленности.

Фотография 12: Стальные панели —Эти панели не обязательно должны быть водонепроницаемыми или воздухонепроницаемыми.

Фотография 13: Реконструкция жилого дома со смещением деревянной рамы — Довольно аккуратно, а? Дом моего друга Питера Йоста в Вермонте до установки SPF.

«Необычной» частью является структурная прочность крепления облицовки. Как можно повесить эти «штучки» так далеко от стены на длинные шурупы? Прочность на сжатие SPF заставляет его работать. Проблема в изгибе винта — «изгибающем моменте» винта. А вот и очевидная часть. Чтобы винт согнулся, он должен повернуться внутрь стены.Чтобы он мог вращаться внутрь стены, «штуковина» должна вращаться вместе с ней. «Штучка» отталкивает SPF, а SPF отталкивает. Прочность на сжатие SPF сопротивляется вращению внутрь «штуковины». Посмотрите Рисунки 10, и , 11, . Конструктивно это легко можно рассчитать ⁷ как «ферму». «Штучные» рамки действительно хлипкие, пока не будет применен SPF. Пена расширяется наружу и приклеивается к раме. Тогда дела идут невероятно жестко.

Рис. 10: Сопротивление внутреннему вращению —Чтобы винт согнулся, он должен повернуться внутрь стены.Чтобы он мог вращаться внутрь стены, «штуковина» должна вращаться вместе с ней. «Штучка» отталкивает SPF, а SPF отталкивает. Прочность на сжатие SPF сопротивляется вращению внутрь «штуковины».

Рисунок 11: Аналог фермы

Теперь, несмотря на простоту расчетов, инженеры-строители и инженеры в целом любят «тесты». Мы провели много тестов. Мы обнаружили, что внедорожник можно в значительной степени повесить на стену, используя винтовые стойки и SPF.Фактически, мы обнаружили то же самое с изоляцией из экструдированных пенополистирольных плит и изоциануратных плит. Короткий ответ заключается в том, что «аналогия с фермами» в качестве основы для расчетов дает консервативный результат для всех этих изоляций. Если вы хотите менее консервативный ответ, используйте анализ методом конечных элементов или проведите собственные тесты. Готов поспорить, что консерватор победит.

---

Сноски:

1. Речь идет о материале 2 фунта / фут ³ (32 кг / м ³ ), а не о низкой плотности 0.5 фунтов / фут ³ (8 кг / м ³ ) материал или «новый» материал средней плотности 1 фунт / фут ³ (16 кг / м ³ ) материал. На самом деле материал высокой плотности 2 фунта / фут ³ (32 кг / м ³ ) вообще не является материалом высокой плотности. В промышленных применениях используется SPF с гораздо большей плотностью, но мы, люди, работающие в строительной отрасли, не заботимся о промышленных приложениях, поэтому материал 2 фунта / фут ³ (32 кг / м ³ ) для нас является высокоплотным. . Это не материал высокой плотности для инженеров-химиков и химических компаний, которые производят химические вещества, из которых состоит этот материал, и предоставляют составы для его продувания, поэтому царит путаница.И это хорошо, потому что, очевидно, миру нужно больше путаницы. Становится еще лучше. Мы также называем материал 2 фунт / фут ³ (32 кг / м ³ ) пеной, наносимой распылением с закрытыми порами, а материал ³ (8 кг / м ³ ) 0,5 фунта / фут « открытая ячейка ». У нас еще нет «клеточного» названия для вещества средней плотности, и если бы я поступил по-своему, мы бы его никогда не получили. В любом случае, «клеточный» материал связан с контролем паров. Материал 2 фунта / фут ³ (32 кг / м ³ ) составляет около 3 перм на дюйм толщины, а толщина 0.5 фунтов / фут ³ (8 кг / м ³ ) материала составляет около 50 перм на дюйм толщины. Разница большая. Материал 1 фунт / фут ³ (16 кг / м ³ ) составляет около 15 перм на дюйм толщины. Есть еще кое-что. Материал 2 фунт / фут ³ (32 кг / м ³ ) имеет тепловое сопротивление (значение R) 6,5 на дюйм, материал 0,5 фунта / фут ³ (8 кг / м ³ ) составляет около 3,5 на дюйм, а материала 1 фунт / фут ³ (16 кг / м ³ ) — около 4 на дюйм.

2. См. BSI-001: The Perfect Wall

3. Вы хоть представляете, насколько сложно убрать этот «хлам» с автомобиля, припаркованного с подветренной стороны? Слово «материал» — не то слово, которое я хотел использовать в этой сноске. Для первой работы, на которую я указал SPF в 1979 году, я совершил ошибку, пригнав на сайт свой новый блестящий красный Camero. К счастью для меня, новая восковая обработка моей машины меня только раздражала. Но не для машины создателя. Угадай, кому приходилось мыть его машину?

4. См. Сноску 3 выше.

5. Многие называют их «углами полки», но я предпочитаю термин «разгрузочный угол», потому что он лучше описывает их функцию. И снова со мной эта терминология. Ничего не могу поделать.

6. См. BSI-005: Мост слишком далеко («Термодинамика Клинта Иствуда» на Рисунке 2, фотографиях 8a и 8b).

7. Хотя инженеры-строители — умные люди, они ненавидят эту часть, потому что им приходится делать то, чего они не делали с тех пор, как закончили учебу, — то, что называется «расчетом».«Я знаю, я знаю, что легче найти информацию в таблице, но у нас еще нет таблиц. Они появятся, вероятно, в следующем цикле кода. А пока расслабьтесь и рассчитайте.

EIFS и штукатурка: в чем разница?

Когда мне звонят с просьбой осмотреть жилое или коммерческое здание, покрытое штукатуркой, я всегда спрашиваю клиентов: «А это штукатурка или EIFS?» Я получаю самые разные ответы: «Ммм… штукатурка, я думаю. Что такое EIFS? » на «Я не уверен» на «EIFS — я знаю разницу, приятель.Тем не менее, многие владельцы домов или зданий не могут отличить EIFS (внешняя изоляция и система отделки, также называемая «синтетической штукатуркой») и штукатуркой. Я даже видел, как, по сообщениям, «эксперт» по облицовке здания ошибочно принял систему штукатурки за EIFS! Просто визуально наблюдая за зданием с близкого расстояния, бывает чрезвычайно трудно различить две системы. Но не бойтесь! Вооружившись некоторыми базовыми знаниями об этих двух системах, а также парой простых практических «тестов», описанных в этой статье, читатель (надеюсь) сможет различать две системы с максимальной легкостью и уверенностью.

Во-первых, чтобы усложнить ситуацию, существует два типа EIFS: системы PB и системы PM. Первоначально различные системы были классифицированы в соответствии с составом их соответствующей отделки или цветового покрытия. PB, или «на основе полимера», относится к нецементирующемуся финишному покрытию, тогда как PM или «модифицированный полимером» относится к цементному финишному покрытию. Однако сегодня состав отделочного покрытия больше не является единственным фактором, используемым для классификации EIFS, но термины PB и PM по-прежнему используются для определения соответствующих систем EIF.Маловероятно, что можно встретить PM EIFS, поскольку класс PB на сегодняшний день является наиболее широко используемым EIFS на рынке: по данным представителя EIMA (EIFS Industry Manufacturer’s Association), PB EIFS составляет более 99% всех построенных домов, облицованных EIFS. за последние 10 лет.

Фасад PB EIFS состоит из базового слоя изоляционной плиты из пенополистирола (EPS) (аналог «бортовой доски»), прикрепленной к обшивке стены. Дополнительные панели из пенополистирола можно резать и растирать, придавать им форму, формировать и затем накладывать или «насаживать» поверх основного слоя изоляционных плит, чтобы придать фасаду желаемые архитектурные особенности.Затем на плиты из пенополистирола наносится тонкое базовое покрытие (обычно от 1/16 дюйма до 3/32 дюйма) с армирующей сеткой из стекловолокна, полностью встроенной в базовое покрытие. Наконец, поверх базового покрытия наносится финишное покрытие, доступное в широком спектре цветов и текстур.

Class PM EIFS отличается от PB несколькими способами и, как упоминалось выше, гораздо реже встречается в современной конструкции. Во-первых, используемая изоляционная плита часто представляет собой экструдированный полистирол (который имеет более гладкую поверхность и большую прочность на сжатие, чем EPS), а армирующая сетка может варьироваться от тяжелого стекловолокна до тонкой металлической планки.Армирующая сетка механически прикрепляется (с помощью винтов и пластин) к изоляционной плите и обшивке, а не заделывается во влажное основное покрытие. Затем на сетку наносится базовый слой толщиной от 3/16 ″ до 1/4 ″ с более высоким содержанием цемента (аналогично традиционной штукатурке, описанной ниже). Затем поверх основного покрытия наносится финишный слой. .

PM EIFS в некоторых аспектах похож на некоторые из новых гибридных систем штукатурки, представленных сегодня на рынке, которые состоят из штукатурки с твердым покрытием, нанесенной на изоляционные плиты.Обсуждение этих гибридных систем штукатурки выходит за рамки данной статьи, но для читателя важно понимать, что эти системы действительно существуют.

Как свидетельствуют описанные выше гибридные системы штукатурки, в последние годы традиционная штукатурка претерпела изменения. С появлением армированного волокном портландцемента сегодня штукатурные системы очень часто представляют собой двухслойные системы (базовое и финишное покрытие, которые в промышленности часто называют однослойной штукатуркой), а не трехслойные системы. вчерашнего дня (царапина, коричневый цвет и финишное покрытие).Однослойная штукатурная система состоит из проволочной рейки, прикрепленной к субстрату через атмосферостойкий барьер. Затем непосредственно поверх рейки наносится слой базового покрытия из армированного волокном портландцемента толщиной примерно 1/2 дюйма. Наконец, финишное покрытие (аналогичное EIFS) наносится на базовое покрытие в широком разнообразии цветов и текстур. Важно понимать, что изоляционные профили из пенополистирола также можно «насадить» на штукатурное базовое покрытие для достижения архитектурных характеристик, аналогичных EIFS. Однако это НЕ означает, что фасад выполнен из EIFS.

Довольно просто, правда? Нет? Что ж, в любом случае продолжим. К сожалению, все системы имеют финишное покрытие, которое можно наносить схожего цвета и текстуры. Поэтому простой взгляд на финишный слой не скажет нам тип системы. Но не сдавайтесь — если мы подойдем достаточно близко, чтобы коснуться финишного слоя, есть пара очень простых практических тестов, которые можно выполнять, чтобы помочь различать две системы. (Примечание: как описано выше, штукатурная система также может иметь изоляционные вставки из пенополистирола или формы, приклеенные к базовому слою.Поэтому при выполнении приведенных ниже тестов не выбирайте эти области.)

Первый практический тест можно назвать тестом «Tap»: постучите кончиками пальцев по фасаду. Они издают «глухой» звук или кажется более плотным? Полый звук указывает на EIFS (из-за более тонкого базового покрытия и изоляционной плиты), в то время как твердый звук можно отнести к более толстому, твердому основному слою из штукатурки и отсутствию изоляционной плиты (Внимание — PM EIFS или гибридная штукатурная система также могут создавать « твердый »звук).Не можете точно сказать, какой звук — глухой или твердый? Что ж, есть еще один тест, который вы можете провести, который может быть назван тестом «Push»: прижмите большой палец или палец к фасаду. Есть ли прогиб? Вы чувствуете, как фасад немного поддается? Если да, то вы давите на EIFS. Опять же, более тонкое базовое покрытие поверх изоляционной плиты позволяет пальцу (или большому пальцу) слегка отклонить систему. С другой стороны, если нет сдвига или отклонения и кажется, что вы прижимаете палец к бетонной стене, тогда вы смотрите на лепнину (или эти неприятные гибридные штукатурки или системы PM EIFS).Вы должны заметить любое отклонение при относительно минимальном давлении, поэтому не травмируйте пальцы или большие пальцы, пытаясь определить, является ли это EIFS или штукатурка (я не хочу, чтобы на меня возлагалась ответственность за неудачный тест на толкание).

Конечно, есть еще много других способов отличить EIFS от лепнины, даже не касаясь ее. Один из таких способов — поискать трещины на фасаде. Правильно установленный PB EIFS обычно не вызывает трещин в области стены из-за армирующей сетки, встроенной в тонкое базовое покрытие, а также свойств базового и финишного слоев.Если PB EIFS действительно треснет, трещины будут меньше и, как правило, вокруг проходов, таких как окна и двери, где не были предусмотрены надлежащие соединения. С другой стороны, штукатурка может потрескаться не только в углах окон и дверей, но и в области стены, если не будет должным образом детализирована и установлена. Следовательно, если вы наблюдаете трещины по всей стене, скорее всего, это штукатурка (или, опять же, PM EIFS или гибридная штукатурка). Еще одна особенность, на которую следует обратить внимание, — это «контрольные суставы». Контрольные стыки устанавливаются (или должны быть) установлены в оштукатуренной стене по углам окон и дверей и в пределах поля стены.Контрольные стыки представляют собой длинные металлические или пластиковые аксессуары, устанавливаемые для разделения штукатурного поля на более мелкие части для «контроля» растрескивания. Следовательно, если вы наблюдаете контрольные швы в сборке стены, скорее всего, это система штукатурки (или PM EIFS / гибридная штукатурка), а не EIFS. Будьте осторожны, чтобы не путать «управляющие стыки» с «компенсаторами», которые являются типичными и необходимы для обеих систем. Деформационные швы устанавливаются или должны устанавливаться на всех линиях пола и изменениях основания как для штукатурных работ, так и для систем EIFS.Независимо от системы, как EIFS, так и штукатурка зависят от правильной установки вторичной плоскости дренажа за компонентами системы, гидроизоляциями, концевыми заделками и герметиками для эффективного управления водой, которая неизменно проникает в первичную плоскость защиты EIFS или штукатурки.

Надеюсь, к настоящему времени, когда кто-то спросит вас: «Это EIFS или лепнина?» вы можете с уверенностью ответить: «Я пойму в один момент, мне просто нужно прижаться к нему большим пальцем!»

Автор Брайан Д.Эриксон, П. RRC

.
