Обратный клапан на отопление байпас: Байпас в системе отопления что это такое – Для чего нужен байпас в системе отопления, установка байпасной линии

Содержание

Клапан перепускной и байпас в системе отопления: гидравлический разделитель и вентиль

Если технология монтажа системы отопления соблюдена, то магистраль прослужит долго и без частых ремонтов. Основные неисправности – завоздушивание, плохая проходимость труб, протечки требуют перекрывания циркуляции теплоносителя и ограничения его поступления в приборы отопления. Проще всего отключить теплоноситель, если установлен клапан перепускной. Рассмотрим, как сделать прибор самостоятельно, виды и область применения устройства.

Что такое байпас для систем отопления?

байпас для систем отопления

Так называется отрезок трубы, установленный таким образом, чтобы открывался дополнительный путь для циркуляции теплоносителя. Байпас в системе отопления может направить воду в обход определенного участка магистрали или параллельно трубе. Обводной участок может оснащаться оборудованием, одним концом подключенного к патрубку поступления, вторым – к отводящему патрубку.

Перепускной клапан дополняется запорной арматурой для перекрытия подачи теплоносителя по обводному проходу и регулировки поступления воды к радиаторам, веткам трубопровода. Для простоты отключения части системы, батареи или определенного участка от поступления теплоносителя, на отводящий патрубок устанавливается шаровой кран. Зона монтажа – участок между перепускным клапаном и отверстием выхода на котле отопления, центральном стояке или другом приборе.

Когда используется обводное устройство:

  • в процессе обвязки радиаторов при обустройстве однотрубных схем;
  • когда устанавливается насосное оборудование в автономную систему отопления;
  • в точке установки смесительного узла, когда формируется контур теплых полов;
  • в процессе обустройства малого контура движения теплоносителя при обвязки твердотопливного котла.

Виды клапанов

Для установки можно выбрать ручной, нерегулируемый или автоматический перепускной клапан. Все виды имеют свои особенности, монтаж зависит от места врезки, дополнительных устройств в системе и их типа.

Нерегулируемые байпасы

Устройство представляет собой отрезок обводной трубы без дополнительных запорных элементов. Туннель все время открыт, вода циркулирует постоянно. Применяются нерегулируемые устройства для подключения радиаторов.

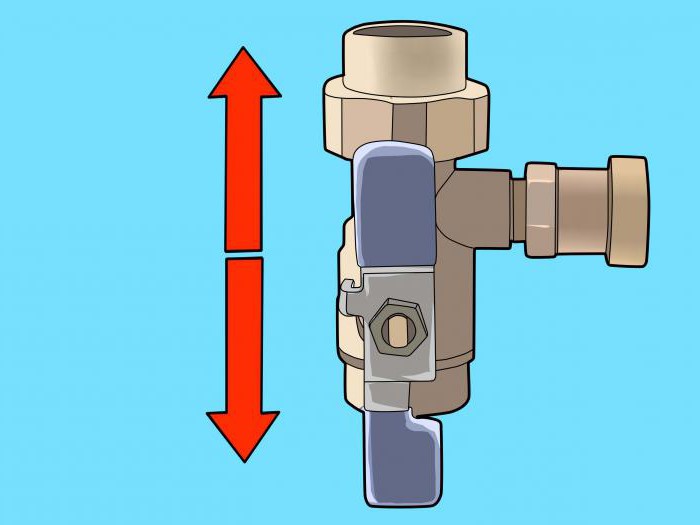

При вертикальном положении клапана сечение обводной трубы должно быть меньше, чем сечение внутреннего туннеля основного трубопровода, чтобы под силой тяжести вода не уходила в соседний обходной канал. При горизонтальном положении сечение труб байпаса и магистрали одинаковое, но патрубок к радиатору выбирается меньшего размера, чем перепускное устройство и магистраль.

Рекомендуем к прочтению:

Ручной или механический байпас

механический байпас

В отличие от нерегулируемого перепускного отрезка ручной клапан перепускной дополняется шаровым краном. В открытом состоянии внутренний туннель трубы полностью раскрыт и жидкость не задерживается, нет дополнительного гидравлического сопротивления движению потока. При закрытом положении крана теплоноситель поступает только в трубопровод основной магистрали.

Перепускной ручной клапан помогает быстро перекрыть теплоноситель, если это нужно для проведения ремонтных работ или корректировки интенсивности циркуляции нагретой воды. Чтобы шаровой кран не заиливался, не залипал, его нужно регулярно проворачивать.

На заметку! Чаще всего механический байпас используется при обвязке гидравлических насосов и присоединении радиаторов в однотрубной схеме отопления.

Автоматические байпасы

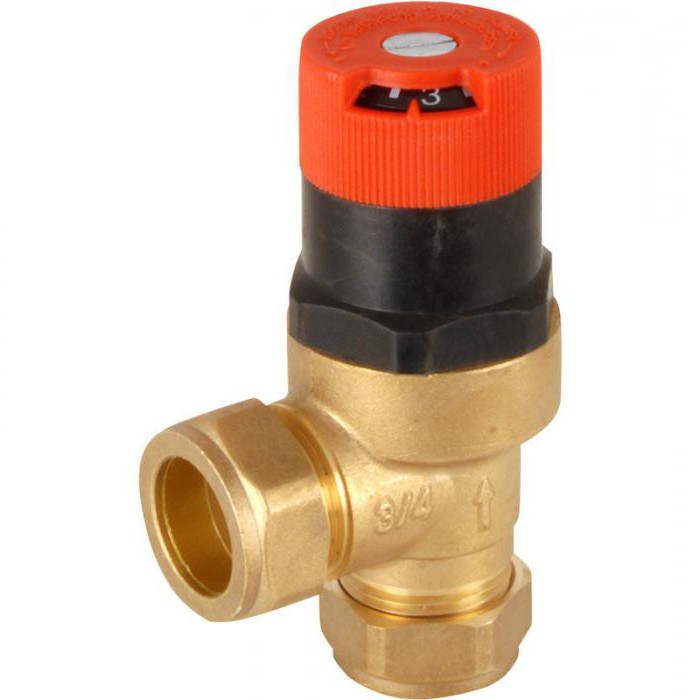

Устанавливается перепускной клапан системы отопления при врезке насосного оборудования в системы с самотечным или принудительным типом циркуляции. Прибор работает без участия человека, корректировка направления потока осуществляется в автоматическом режиме. Пока насос продолжает работать, теплоноситель течет через прибор, как только насос выключается, вода течет через туннель обводного трубопровода. Это нужно для обхода крыльчатки насоса, опущенной в туннель магистрали, – оборудование помогает теплоносителю циркулировать без помех.

перепускной клапан системы отопления

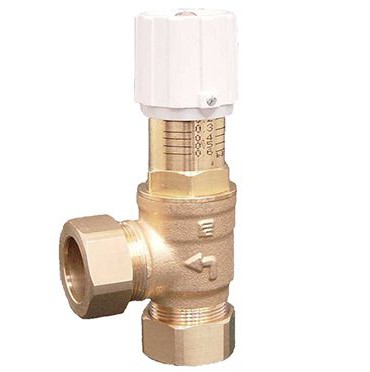

Автоматические перепускные клапаны могут быть двух видов:

  1. Клапанные. Устанавливаются с шаровым краном, который уменьшает гидравлическое давление на водяной теплоноситель. Простой и надежный прибор чувствителен к чистоте воды, от механических частиц и твердых взвесей в потоке оборудование быстро выходит из строя.
  2. Инжекционные. Принцип работы напоминает гидроэлеватор. Насосный узел устанавливается на участке магистрали, входной и выходной патрубок клапана перепускного имеют продолжение внутри трубы. При транспортировке воды позади среза выходного патрубка образуется область разряжения, вода затягивается из байпаса. Затем поток под напором проходит в трубопровод – такая схема исключает возможность обратного тока воды. Когда насос отключен, вода через обходной прибор поступает самотеком.

Способы монтажа клапана в систему отопления

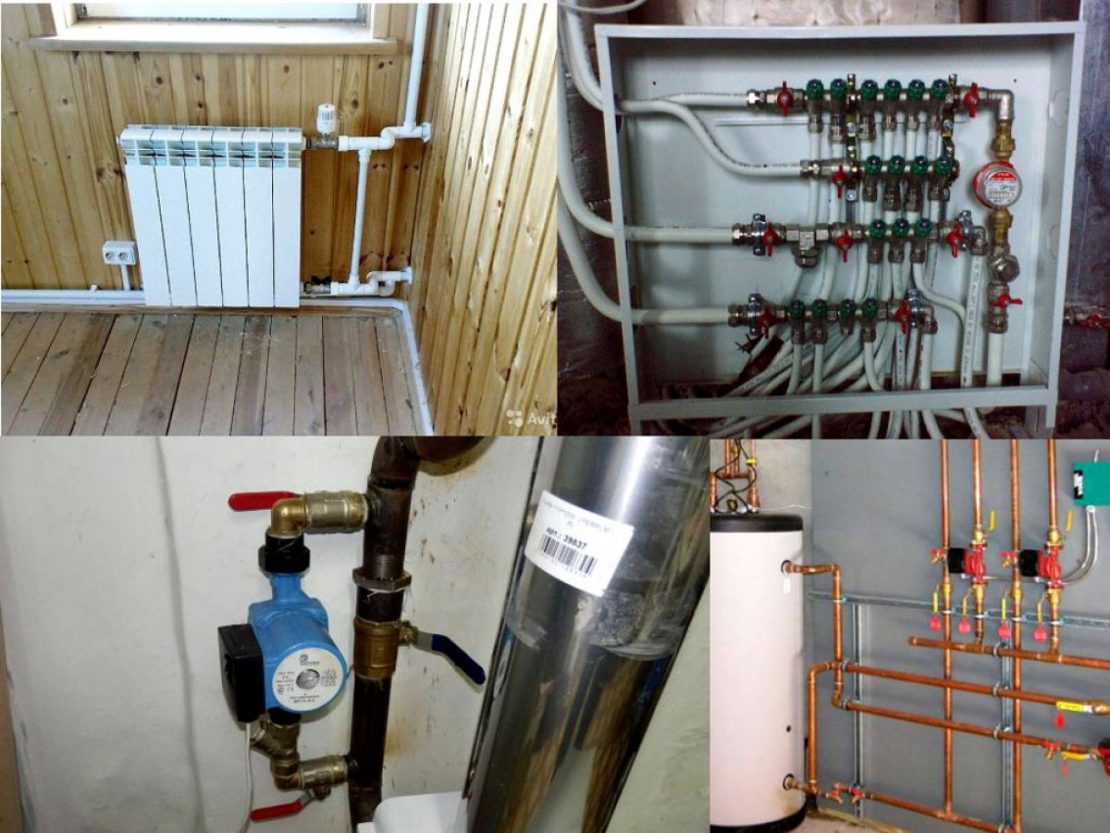

Случаи, когда установка байпаса в системе отопления необходима:

Рекомендуем к прочтению:

  • врезка радиаторов в однотрубную схему;
  • для обвязки циркуляционного насоса;
  • при подключении распределительных коллекторов системы теплого пола;
  • когда формируется малый контур движения теплоносителя в системах отопления с твердотопливными котлами.

В зависимости от назначения перепускного устройства выбирается зона монтажа, тип прибора.

Поэтапная технология установки байпаса своими руками

установки байпаса

Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:

  1. От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.

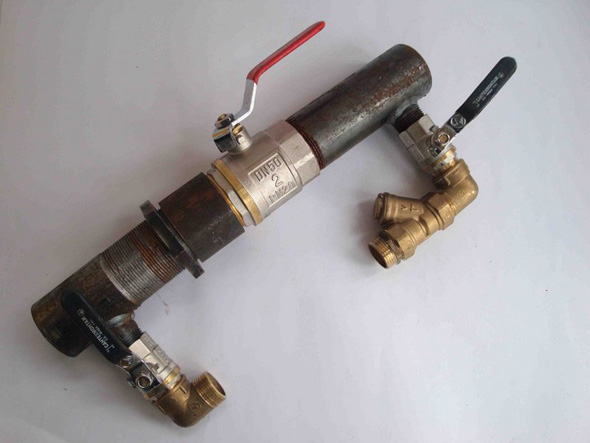

  2. Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.
  3. В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
  4. Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
  5. Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.
  6. Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
  7. Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
  8. При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
  9. В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.

На заметку! Монтаж байпаса не требует замены элементов системы. Удобнее всего работать с устройством, укомплектованным шаровыми кранами. В этом случае менять придется только участок трубопровода, в который врезается перепускной клапан, краны и тройники.

пошаговая установка устройства

Пошаговая установка устройства:

  • увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
  • собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
  • все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
  • за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
  • убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
  • как только этот участок байпаса собран, установить насос на место;
  • трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
  • свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.

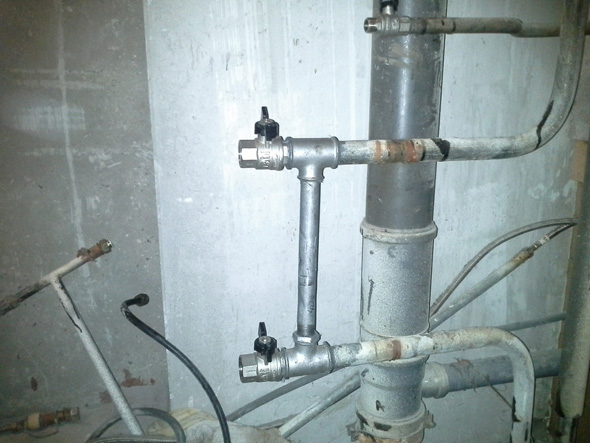

Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.

Есть нюансы в случае врезки прибора при установке обводной трубы:

  1. Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.

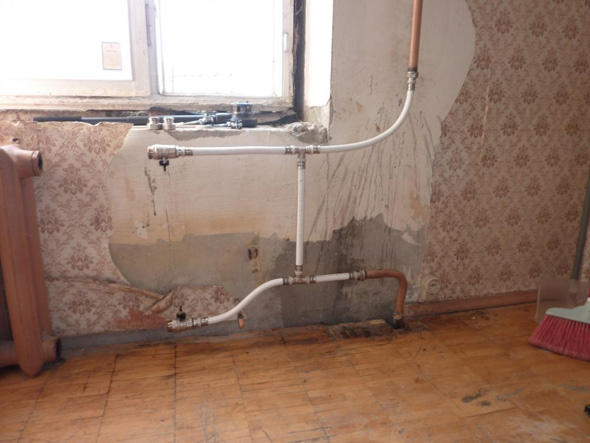

  2. Перемычку устанавливать максимально близко к радиатору.
  3. В квартире многоэтажного дома кран на байпас не устанавливается.

Важно! После сборки перепускного клапана систему отопления нужно проверить на герметичность. Проще всего выполняется опрессовка водой, если нет нарушений и протечек, можно запускать магистраль в постоянную эксплуатацию.

Байпасный клапан в системе отопления

Устанавливаем байпасный клапан в системе отопления 1

Отопительная система жилого здания состоит из целого перечня компонентов, и сбои в работе хотя бы одного из них могут привести не только к нарушению системной работы, но даже и к разрушению всей системы. Поэтому, обеспечение основных узлов системы возможностью комфортного ремонта и замены – не менее важная задача, чем само устранение неполадки.

В качестве решения этой проблемы производится установка байпаса в системе отопления. Байпас представляет собой участок трубопровода, вмонтированного параллельно основной системе – своеобразная перемычка, соединяющая прямую и обратную проводку радиатора, что позволяет производить его чистку, ремонт или замену при сохранении работоспособности всей системы отопления.

Виды байпаса

По своему виду и назначению байпас может относиться к одной из 2-х категорий:

  • Байпас без клапана.
  • Байпас с обратным клапаном. В этом случае клапан функционирует по мере необходимости – открывается вследствие увеличения давления при включенном насосе и автоматически закрывается при его выключении.Устанавливаем байпасный клапан в системе отопления 1

Установка байпаса

Байпасный клапан в системе отопления устанавливается согласно СНиПу, в котором регламентируется список компонентов, а также их характеристики для монтажа в систему отопления.

Производить сам монтаж байпаса должен исключительно специалист. Все детали, устанавливаемые в систему отопления, должны быть тщательным образом проверены на отсутствие дефектов и брака.

И не следует экономить на кранах - дешевые варианты в большинстве случаев подвержены протеканию.
Должна соблюдаться строгая последовательность монтажа приборов, которые призваны работать на байпасе. По направлению к носителю тепла устанавливаются сначала фильтр, затем клапан, а после – циркуляционный насос. Вводиться в стояк возле насоса байпас должен обязательно с запорными кранами, причем лучше всего в горизонтальном положении – это защитит систему от скапливания воздуха.

Байпас с обратным клапаном целесообразно устанавливать в современные системы отопления, использующие циркуляционные насосы, с целью обеспечения работоспособности системы в случае отключения электроэнергии.

Устанавливаем байпасный клапан в системе отопления 3

Происходит это следующим образом: в момент отключения электроэнергии байпас автоматически перекрывает подачу тепла на насос и открывает его на центральной трубе, что приводит систему к естественной циркуляции.

Еще одной причиной для того, чтобы установить байпасный клапан в системе отопления, является ее усовершенствование, если она представляет собой однотрубную систему отопления.

Да, этот вариант – достаточно устаревший, однако, все еще работающий, причем достаточно эффективно.

При установке байпаса в однотрубной системе следует руководствоваться следующими правилами:

  • Байпасный клапан в системе отопления должен быть размещен на максимальном от вертикального отрезка трубы расстоянии, т.е. как можно ближе к самому радиатору.
  • Между входом радиатора и байпасом должен находиться регулировочный вентиль, или же терморегулятор радиатора.
  • Байпас должен иметь диаметр на размер меньший, нежели у подводки, иначе он будет ограничивать поступление носителя тепла в батарею.

В качестве обводной трубы при установке байпаса можно использовать уже готовую, приобретенную трубу, сделав монтаж на резьбе, либо же выполнить сварочные работы.

Также полезное действие байпаса будет в случае его установки в отопительной системе возле котла. Такой подход не допускает перегрева циркуляционного насоса, а также предотвращает возможность завоздушивания всей системы.

Для этого байпас монтируется рядом с отопительным котлом на самой обратке, в месте, с наиболее низкой температурой.

Конструктивно байпас располагается горизонтально, а его диаметр равен диаметру трубы обратной магистрали системы.

Устанавливаем байпасный клапан в системе отопления 4

Запорная арматура на байпасе

Следует знать, что участок системы отопления с уменьшенным диаметром трубы, уменьшает скорость потока носителя тепла, поэтому на нем можно использовать исключительно шаровые вентили. Их особенность заключается во встроенном в корпус металлическом шаре, имеющем отверстие нужного диаметра. Такая конструкция позволяет исключить уменьшение просвета вентиля в открытом состоянии.

Но заметим еще одну особенность шаровых вентилей – они не подлежат ремонту, и при неисправности просто заменяются новыми.

Также, эти вентили имеют свойство прикипать при долгом простое, поэтому, желательно периодически их проворачивать, даже в случае, если необходимости в этом действии нет.

Экономия

Несомненно, установка такого приспособления, как байпасный клапан в системе отопления, приведет к сокращению ваших затрат на энергоносители. В среднем, количество теплоносителя, циркулирующего в системе отопления с байпасным клапаном увеличивается на 30-35%, что позволит увеличить теплоотдачу радиатора не менее, чем на 10%.

Устанавливаем байпасный клапан в системе отопления 5

Принцип работы и правила монтажа байпасного клапана: разбираем со всех сторон

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.


Блок: 1/13 | Кол-во символов: 377
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Общие сведения

Байпасный обвод — это труба, служащая для прохождения теплового носителя в обход конкретного участка системы отопления или параллельно ей.

Как правило, в этом месте находится какое-то коммуникационное устройство. Один конец обходящей трубы в системе отопления подсоединяют к подходящему патрубку, другой — к выводящему.

Между обводной трубой и входным патрубком огибаемого устройства необходимо врезать запорную арматуру. Она дает возможность полностью направить поток теплового носителя по альтернативному трубопроводу или отрегулировать объем поступающей воды.

Чтобы появилась возможность полностью отключить оборудование, запорную арматуру устанавливают и на отводящей трубе — между байпасом и выходным отверстием устройства.

Байпас нужен в системе отопления. Установка этого устройства дает множество преимуществ:

  • облегчается обслуживание отопительной системы;
  • при значительном количестве батарей повышается общее КПД и снижаются расходы энергии;
  • решается проблема с завоздушиванием труб и радиаторов по причине их разгерметизации;
  • можно пользоваться оборудованием даже в аварийных ситуациях.

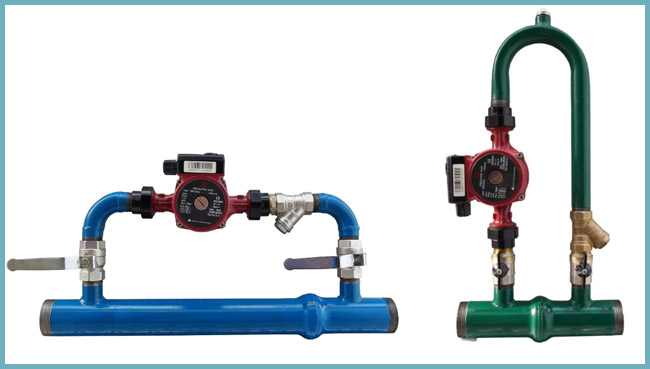

Схема установки насоса в систему отопления частного дома

Блок: 2/5 | Кол-во символов: 1161
Источник: https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html

Разновидности байпасов

Байпасы классифицируют по двум критериям:

  • тип запорной арматуры;
  • назначение.

По первому признаку различают два вида байпасов:

  1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

    Разновидности байпасов

  2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

Исходя из назначения, байпасы делятся на:

  • радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
  • насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Блок: 3/7 | Кол-во символов: 1504
Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

С помощью байпаса можно контролировать микроклимат частного дома

Нюансы:

  1. При отключении электрического насоса, отопление прекратится.
  2. Байпас сможет спасти сложную ситуацию.
  3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Блок: 4/8 | Кол-во символов: 1060
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Поэтапная технология установки байпаса своими руками

Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:

  1. От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.
  2. Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.
  3. В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
  4. Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
  5. Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.
  6. Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
  7. Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
  8. При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
  9. В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.

На заметку! Монтаж байпаса не требует замены элементов системы. Удобнее всего работать с устройством, укомплектованным шаровыми кранами. В этом случае менять придется только участок трубопровода, в который врезается перепускной клапан, краны и тройники.

Пошаговая установка устройства:

  • увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
  • собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
  • все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
  • за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
  • убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
  • как только этот участок байпаса собран, установить насос на место;
  • трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
  • свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.

Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.

Есть нюансы в случае врезки прибора при установке обводной трубы:

  1. Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.
  2. Перемычку устанавливать максимально близко к радиатору.
  3. В квартире многоэтажного дома кран на байпас не устанавливается.

Важно! После сборки перепускного клапана систему отопления нужно проверить на герметичность. Проще всего выполняется опрессовка водой, если нет нарушений и протечек, можно запускать магистраль в постоянную эксплуатацию.

Блок: 5/5 | Кол-во символов: 4044
Источник: https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

  • Настройка производительности отопления;
  • Отключение от рабочего контура насоса;
  • Ремонт циркуляционного агрегата без отключения от автономного отопления;
  • Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Блок: 5/8 | Кол-во символов: 1392
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Выводы и полезное видео по теме

Ошибки в монтаже байпаса радиатора, которые приводят к плохому прогреву теплоотдающего элемента:

Почему нельзя устанавливать запорный кран на байпасе радиатора в многоквартирном доме:

Как собрать обводную трубу с насосом таким образом, чтобы было удобно разбирать уже установленное и подключенное изделие и проводить плановое обслуживание элементов и ремонт:

Несложное инженерное решение – байпас – позволяет сделать систему отопления наиболее эффективной и добиться комфортного теплового режима во всех помещениях.

Поломка отдельных элементов магистрали или отключение электричества не доставит больших проблем. Теплоноситель будет циркулировать по магистрали и в доме будет тепло.

Вы занялись самостоятельным монтажом байпаса и хотите кое-что выяснить? Можно задать свои вопросы в комментариях к этой статье.

Или у вас имеется положительный опыт сборки? Поделитесь им, пожалуйста. Возможно кому-то из домашних мастеров удастся избежать ошибок благодаря вашим рекомендациям.

Блок: 5/5 | Кол-во символов: 1000
Источник: https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

  • Фильтр;
  • Обратный клапан;
  • Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

  • Собирают участок обвода, который будет располагаться параллельно магистрали;
  • От обратки отрезают участок, равный длине обвода;
  • На концы магистрали устанавливают тройники;
  • Между ними монтируется участок с запорной арматурой или клапаном;
  • Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Блок: 6/8 | Кол-во символов: 2208
Источник: http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html

Байпас: фото

Блок: 7/7 | Кол-во символов: 25
Источник: https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

  • Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
  • Устанавливать байпас нужно на минимальном удалении от радиатора;
  • При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.


Входной патрубок конструкции оснащается одним из следующих устройств:

  • Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
  • Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
  • Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.


Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

  1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
  2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
  3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
  4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Блок: 12/13 | Кол-во символов: 2906
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.


Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Блок: 10/13 | Кол-во символов: 795
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.


Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Блок: 11/13 | Кол-во символов: 958
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

Блок: 13/13 | Кол-во символов: 368
Источник: https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html

Кол-во блоков: 15 | Общее кол-во символов: 17798
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html: использовано 1 блоков из 5, кол-во символов 1161 (7%)
  2. https://sandizain.ru/vodoprovod-kanalizaciya/chto-takoe-bajpas-i-zachem-on-nuzhen.html: использовано 2 блоков из 7, кол-во символов 1529 (9%)
  3. http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html: использовано 3 блоков из 8, кол-во символов 4660 (26%)
  4. https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html: использовано 1 блоков из 5, кол-во символов 4044 (23%)
  5. https://teplospec.com/montazh-remont/kak-ustanovit-baypas-v-sistemu-otopleniya-varianty-i-pravila-ustanovki.html: использовано 5 блоков из 13, кол-во символов 5404 (30%)
  6. https://sovet-ingenera.com/otoplenie/o-drugoe/bajpas-v-sisteme-otopleniya.html: использовано 1 блоков из 5, кол-во символов 1000 (6%)

Что такое байпасный клапан и как он работает

Невозможно ощущать комфорт даже в самой уютной и современной квартире, если в помещении холодно. Поэтому первоочередной задачей должно стать обустройство эффективной отопительной системы. Отопление должно обеспечивать максимально приятный микроклимат, так как чересчур высокие температуры – это еще хуже, чем холод. Чтобы не попасть в такие крайности, инженеры создали простое, однако функциональное и практичное устройство. Это байпасный клапан. Люди, далекие от отопления, могут не знать о существовании такого устройства. Давайте узнаем, что это, зачем и как оно работает.

Что это такое?

Данное устройство представляет собой перемычку тубы, которая монтируется между прямой, а также обратной проводкой батареи отопления. Поперечный диаметр меньше, чем размер основной трубы.

Назначение

Основная функция байпасного клапана – возврат лишней воды обратно в стояк из радиаторов, когда ручной или автоматический регулятор измеряет объем теплоносителя. Последний при помощи этого клапана движется параллельно регулирующей и запорной арматуре.

байпасный клапан Если бы на системах отопления не было этого устройства, то ремонт радиаторов был бы невозможен в момент нахождения системы в рабочем состоянии. С помощью клапанов упрощаются процессы заполнения и опустошения.

Кроме этого, монтаж байпаса на отопление обеспечивает надежную работу оборудования, когда отсутствует электричество в сети. В момент отключения электричества, байпас перекрывает краны, которые подают теплоноситель на насос. А на главной трубе отворачивается центральный кран. Используя байпас, не придется закручивать краны вручную. С этим устройством все произойдет автоматически. Это огромный плюс - отмечают пользователи.

Принцип действия

Чаще всего в квартирах устанавливаются однотрубные системы отопления. В таких системах теплоотдача первого радиатора влияет на работу следующего. Это верно для вертикальной, а также горизонтальной схемы. Если байпас отсутствует, то батареи будут подключены последовательно. В результате все тепло заберет первая батарея, а остальным достанется в лучшем случае теплый, а то и вовсе холодный теплоноситель.

что такое байпасный клапан в отоплении Чтобы этого не произошло, труба подачи и обратки возле каждого радиатора соединена перемычкой, направляющей часть воды в обход батареи. Принцип действия байпасного клапана состоит в том, чтобы отдать одинаковое количество тепла ближним и дальним радиаторам и снизить их зависимость друг от друга.

Разновидности

Байпасы используются в самых различных отопительных системах. Можно выделить два основных вида – с обратным клапаном или без него:

  • Первые применяются с циркуляционными насосами. Задействуют их по мере необходимости. Когда насос работает, клапан включается и открывается, а затем под давлением, которое создается насосом, пропускает теплоноситель.
  • Бесклапанные байпасы дают возможность отремонтировать одну часть системы, не отключая отопление целиком.

Данное устройство может выполнять несколько функций и применяться по-разному. Ниже мы рассмотрим, за что отвечает байпасный клапан в разных схемах отопительных систем.

Байпас в однотрубном отоплении

В системах отопления данное устройство помогает сформировать альтернативные потоки теплоносителя в обход магистрали отопления и составляющих. В многоэтажных домах клапан поможет в процессе ремонта батарей зимой. За счет перенаправления потока в обход, можно беспрепятственно выполнить замену или ремонт структурной части системы. Установить устройство можно в любой части отопительной магистрали.

байпас на отопление Кроме того, в однотрубных системах байпасный клапан регулирует теплоотдачу. Главная функция – удаление лишнего теплоносителя обратно в стояк, когда терморегулятор меняет объем теплоносителя. Еще одна функция – ускорение заполнения и опустошения системы даже тогда, когда ручные регулирующие клапана не установлены.

При временном отсутствии электричества в системах с циркуляционным насосом монтаж байпаса на отопление обеспечивает бесперебойную работу. За счет регулирующего клапана система будет работать в естественном режиме.

Нередко с помощью данных приспособлений совершенствуют однотрубное отопление. Применение байпаса актуально в старых домах, построенных при СССР. Эти дома уже морально устарели, а в квартирах зимой бывает очень жарко. Чтобы оптимизировать температурный режим, применяют именно этот клапан. После монтажа можно регулировать объемы подачи теплоносителя.

байпасный клапан установкаРаботает это следующим образом. Вода поступает в систему из котла или из котельной центрального отопления последовательно, но за счет применения байпаса она минует радиаторы. Когда она заканчивает свой круг, то вернется обратно в котел. За счет теплоотдачи температура жидкости существенно снижается, а затем теплоноситель поступает в радиаторы.

Особенности применения байпасов в двухтрубных системах

Такие отопительные системы могут работать по разным схемам. Но и здесь полезно устанавливать байпасный клапан. Он позволит гораздо проще контролировать процесс движения теплоносителя. При необходимости можно контролировать заполнение радиаторов. Также возможна регулировка теплоотдачи.

Монтаж

После того как мы изучили, что такое байпасный клапан в отоплении, следует узнать особенности монтажа. При установке следует учитывать определенные факторы, от которых зависит эффективность работы системы отопления.

как работает байпасный клапанТак, диаметр клапана должен быть меньше, чем размер трубы отопления. Температуры в местах монтажа байпаса должны быть самыми низкими. Устройство следует максимально приблизить к батарее, а от стояка, наоборот, убрать подальше. Установка байпасного клапана горизонтально позволяет полностью избежать попадания воздуха в систему. Для оперативного демонтажа необходимо наличие на байпасе запорных элементов.

Монтаж обводного канала для батарей отопления

Устанавливая новые батареи в однотрубную отопительную систему, первым делом следует обеспечить возможность слива жидкости. Затем собирают обвес радиатора – болгаркой вырезают старую чугунную, откручивают ненужные участки труб с неработающими кранами. Далее режется резьба и собирается конструкция из тройника, удлинителя, а также шаровых кранов.

Монтаж с циркуляционным насосом

Если необходимо установить циркуляционный насос, то обязательно предусматривают фильтр.

за что отвечает байпасный клапан В зависимости от типа насоса подбирают подходящий байпас. В случае с насосом, который имеет контакт ротора с теплоносителем, устанавливают байпас на обратной и на подающей магистрали. Когда ротор насоса с водой не контактирует, то байпас ставят лишь на трубе-обратке.

Экономия с байпасом

Монтаж байпасного клапана приведет не только к более комфортной работе системы отопления, но и к экономии электричества. Так, в среднем объем теплоносителя в системах, оснащенных клапаном, вырастает на 30-35 процентов. Это увеличивает общую теплоотдачу батарей.

В заключение

Теперь понятно, как работает байпасный клапан, где и в каких случаях его применять. Специалисты рекомендуют устанавливать это устройство во все современные системы отопления. Байпасный клапан значительно упрощает эксплуатацию системы отопления и дает возможность производить ремонт отдельных агрегатов без полного ее отключения, что очень удобно.

Обратный клапан для отопления - разновидности и правила монтажа

Здесь вы узнаете:

Одним из обязательных элементов любой системы является клапан обратный для отопления, который используют в контуре для регулирования направления циркуляции теплоносителя. Покупателям доступны на рынке различные модели, которые отличаются по способу использования и конструктивным особенностям. Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей


Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.


В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.


Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

  • серый чугун;
  • сталь;
  • латунь;
  • нержавеющая сталь.

Разновидности обратного клапана

Несмотря на то что все устройства такого типа выполняют одну задачу, они имеют конструкционные и, следовательно, эксплуатационные отличия. Рассмотрим подробнее каждый из этих видов.

Дисковый клапан

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют ему полностью перекрыть поток теплоносителя, если он начнет двигаться в противоположном направлении.

Диск соединяется со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления распрямляется и сдвигает диск с места, перекрывая тем самым трубу.

Конструкция клапана включает также уплотнительную прокладку, которая дает возможность затворному механизму максимально плотно сидеть на посадочном месте. Поэтому в исправных приборах течь исключена.

Дисковые устройства широко применяются при обустройстве бытовых отопительных систем, поскольку имеют значимые преимущества:

  1. Компактность. Размеры изделий и их вес невелик, что дает возможность устанавливать их на любые системы.
  2. Регулярное техническое обслуживание прибору не требуется.
  3. Стоимость устройства невысока.

Из значимых недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу же заменяются на новые.

Значимый недостаток дисковых устройств – значительное гидравлическое сопротивление. На схеме хорошо видно, как оно возникает. Жидкости приходится преодолевать препятствие в виде запорного диска

И еще один минус – значительное гидравлическое сопротивление, создающееся устройством. Для некоторых систем, например, с геотермальным тепловым насосом, это может быть критично. Со временем дисковый затвор покрывается слоем минеральных отложений, что ведет к поломке устройства.

Стандартные дисковые клапаны при закрытии создают некоторые ударные нагрузки. На их работоспособности и техническом состоянии это никак не отражается, но в системе возникает гидроудар. Что для нее нежелательно.

Лишены этого недостатка дисковые устройства с дополнительным механизмом, позволяющим закрывать отверстие максимально плавно. Их стоимость выше, чем у стандартных аналогов.

Шаровой, или гравитационный

В гравитационном обратном клапане для систем отопления главным рабочим органом, перекрывающим поток воды, служит металлический шар. Для улучшения прилегания шар покрывают тонким слоем упругого пластика или резины. Когда поток жидкости идет через устройство в заданном направлении, он силой своего давления приподнимает шар над седлом и открывает просвет.


Если напор потока падает или направление движения потока жидкости меняется на обратное, шар под действием силы тяжести падает на седло, прижимается к нему и перекрывает просвет. Чем больше жидкость пытается течь в обратном направлении, тем сильнее прижим и надежнее перекрытие.

Плюсы такой конструкции следующие:

  • Низкое сопротивление потоку в открытом положении.
  • Максимальная надежность. Устройство не содержит трущихся элементов и практически не изнашивается в открытом положении.
  • Высокая ремонтопригодность. Съемная крышка позволяет легко очищать камеру и рабочие элементы прибора и заменять шарик при необходимости.

К минусам относятся такие факторы, как:

  • Большие диаметр.
  • Высокое рабочее давление.
  • Необходимость строгого соблюдения ориентации устройства при монтаже. В противном случае шар не поднимется и не откроет просвет.

Высокие требования к монтажу и к рабочему давлению ограничивают использование такой арматуры в домашних системах отопления.

Лепестковый клапан

Затвором для клапана такого типа служит тонкая пластина из стали. Она закрепляется на конструкции из шарниров, которая обеспечивает ей возможность двигаться.

Лепестковый обратный клапан двустворчатого типа очень надежен, выдерживает большое давление. Но при этом оказывает серьезное гидравлическое сопротивление, поскольку поворотная ось створок располагается непосредственно по центру проходного отверстия

Различают две разновидности лепестковых устройств. Одностворчатые или поворотные оснащаются одной пластиной, которая может вращаться вокруг оси.

Когда теплоноситель движется в заданном направлении, он поднимает створку, открывая тем самым проходное отверстие. При изменении направления потока пластина опускается. Это может осуществляться как с помощью пружины, так и без нее.

Двустворчатые клапаны сконструированы немного иначе. Они имеют две запирающие пластины, закрепленные на поворотной оси и располагающиеся по центру проходного отверстия.

Теплоноситель, перемещающийся по отопительному контуру, открывает обе створки двухстворчатого обратного клапана, а при изменении направления ее движения пружины захлопывают пластины

Преимуществами использования этих клапанов считаются следующие:

  • некоторые модели гравитационных клапанов могут работать без пружин, что позволяет использовать их в самотечных системах;
  • относительно невысокая стоимость устройств.

Из недостатков стоит отметить довольно высокое гидравлическое сопротивление. Особенно это актуально для двустворчатых моделей — поворотная ось находится непосредственно по центру проходного отверстия, что является значительным препятствием для движущейся жидкости.

По этой причине двустворчатые клапаны используются исключительно в системах с высоким давлением.

Оборудование подъемного типа

Подъемные клапаны оборудуются золотником, который может свободно двигаться относительно вертикально расположенной оси. На пропускном отверстии находится посадочное седло, где располагается золотник.

При подаче жидкости сила ее давления поднимает затвор, и он перемещается по оси, открывая отверстие для движения теплоносителя. Как только давление потока ослабеет или он изменит свое направление, золотник опустится в посадочное седло.

Подъемный обратный клапан устанавливается только вертикально. Иначе давления жидкого теплоносителя будет недостаточно, чтобы поднять запорный механизм

Достоинствами этих приспособлений считаются:

  1. Надежность. Оборудование имеет довольно простую конструкцию, что позволяет ему работать с минимальным риском поломки.
  2. Невысокая чувствительность к качеству теплоносителя.
  3. Возможность проведения ремонта. Для этого в верхней части корпуса прибора расположена съемная крышка.

Из недостатков нужно отметить ограничения в установке. В силу особенностей конструкции их можно монтировать только в строго вертикальном положении.

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

  • Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
  • Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Схемы подключения обратного клапана

Перед тем как применять запорную арматуру определённого типа в системе отопления, нужно понять, какую функцию она будет выполнять. Если конкретизировать, то есть несколько возможных вариантов, куда ставить обратный клапан на отопление.

Клапаны могут монтироваться на определённые контуры в закрытой системе отопления, где есть циркуляционные насосы. Главной задачей при этом является yедопущение образования непредсказуемых потоков воды в ненужных направлениях. Они могут существенно ухудшить состояние магистралей и их функциональность.


Клапан, установленный на байпас, помогает насосу при отключении электричества перейти в режим с естественной циркуляцией, находясь при этом параллельно ему. Если монтировать устройство в трубопровод подпитки, это позволит избежать опустошения сети отопления в некоторых ситуациях.

Существуют распространённые мифы о том, что при установке устройства перед единственным насосом в отопительной одноконтурной системе можно уберечь его от гидроударов. Это не отвечает действительности, так как прямое назначение клапана заключается в другом.

В качестве примера можно привести схему совместного подключения твердотопливного и электрического котла. Если один насос отключается, то второй будет качать воду по малому кругу, и в таком случае без запорной арматуры не обойтись. Такая же ситуация может возникнуть, когда в схеме подключения радиаторов будет дополнительно установлен бойлер косвенного нагрева без гидрострелки или распределительной гребёнки.

Если речь идёт об установке на байпас, то, как правило, это характерно для гравитационных систем с естественной циркуляцией воды. Все они переделаны под работу с насосом. Если электричество отключится, то агрегат на байпасе остановится, а естественное течение воды возобновится.

Монтаж запорной арматуры на систему подпитки необязателен, но может избавить от множества проблем.

Рекомендации по монтажу

Обратный клапан монтируется с целью предотвращения изменения направления движения потока жидкости в трубах. Он является обязательным элементом в системах отопления с принудительной циркуляцией и гравитационном отоплении. Обязателен монтаж на трубе, перед подключением к патрубку котла. Он монтируется после циркуляционного насоса.


Кроме этого, защитное устройство устанавливается в обвязке насоса – на резервной трубе. Это необходимо в случае отключения электроэнергии или поломки насоса. В таком случае контур с принудительной циркуляцией запирается с помощью кранов, а поток жидкости направляется в патрубок с обратным клапаном.


Еще один вариант применения — обустройство узла подпитки теплоснабжения. Он необходим для автоматического добавления воды в магистраль при критическом снижении ее объема или давления. Обратный клапан для этой схемы выполняет защитные функции – предотвращает движение теплоносителя в водопровод при критическом снижении напора в нем.


Защитное устройство может использоваться для обустройства систем теплого пола, смесительных узлов. В некоторых случаях его рекомендуют устанавливать в обвязке радиаторов на байпас. Главное — он не должен дестабилизировать работу теплоснабжения. Для этого необходимо периодически проверять его, в случае ухудшения эксплуатационных качеств делать ремонт или замену.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
