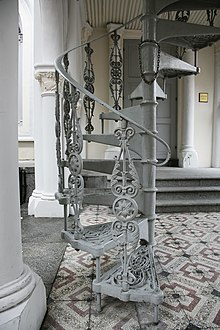

Металлическая винтовая лестница

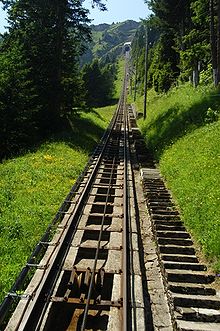

Самая длинная в мире лестница в фуникулёре Niesenbahn в Швейцарии имеет 11,674 ступеней Винтовая лестница без центрального столба. Замок Тевтонского ордена. Бад МергентхаймПервые лестницы возникли во времена первых поселений человека. Первобытные люди переняли опыт у животных, поднимаясь в гору по так называемым козьим тропам, напоминающим корявую лестницу.
В 2004 году в городе Хальштадт, Австрия, в древней соляной шахте учёные обнаружили прекрасно сохранившуюся деревянную лестницу. Эта лестница самая старая из всех известных на сегодняшний день. Раскопано лишь 6 м ступеней. Соль позволила прекрасно сохраниться деревянным элементам лестницы. Учёные утверждают, что она построена за 5000 лет до н. э.
Первые письменные свидетельства о технологии строительства лестниц были в египетских папирусах 4—1 тысячелетий до н. э. Египетские пирамиды представляют собой гигантские лестницы, уходящие в небо.
Лестницы племени майя были покрыты иероглифами и представляли собой важнейшую деталь пирамид.
В ассирийской архитектуре было традицией строить на возвышении. Во дворце Дария, построенного в 521 году до н. э.? стенки лестницы, ведущие к большой ападане, были украшены рельефами с изображением воинов, львов, быков, шествия пленных, несущих дары.
Древние греки и римляне, возводившие колизеи, амфитеатры и храмы, не могли обойтись без массивных лестничных конструкций. Античные храмы строили на приподнятых платформах (стилобатах), состоящих из ряда ступеней. Иногда ступени достигали более 2-х м в высоту.
В Средние века замки имели оборонительные стены и башни, на которые поднимались по ступеням лестниц, и тёмные сырые подвалы и темницы, в которые по лестницам спускались. Создавались специальные лестничные гильдии, которые передавали секреты строительства лестниц из поколения в поколение; сооружение винтовых лестниц требовало специального математического расчёта.
Винтовые лестницы в башнях средневековых за́мков строились таким образом, чтобы подъём по ним осуществлялся по часовой стрелке. Это делалось для того, чтобы, в случае обороны замка, нападающий поднимался по лестнице левой рукой вперёд, что создаёт сложности при использовании холодного оружия, давая защитнику башни преимущество, так как наиболее сильный удар правой рукой можно нанести только справа налево, что было недоступно атакующим. Кроме того, если атакующий будет использовать для защиты щит, то он не сможет использовать оружие
Во Франции готического периода особое внимание уделялось лестничным клеткам, которые часто делались выступающими из фасада и формировали главный вход в здание.
Во времена Возрождения, классицизма, барокко, рококо, модерна лестницы приобретали отпечаток эпохи, изгибались, извивались, украшались скульптурой, колоннами, коваными перилами.
Сэр Генри Уоттон, английский поэт, архитектор и дипломат в 1624 году писал: «Сделать хорошую лестницу — сложная архитектурная задача». Он рекомендует хорошо освещать лестницу, чтобы никто не мог случайно упасть или споткнуться, оставлять достаточно места над головой, «чтобы поднимающемуся человеку хватало воздуха», подчёркивал значение широких ступеней и небольшого уклона, «так как ноги наши сильнее устают при подъёме, чем при спуске».
С развитием методов обработки материалов и освоением новых изменялись внешний вид и отделка лестниц.
Существуют разные классификации лестниц.
По назначению[править | править код]
- Основные (предназначены для эвакуации людей), главные — лестницы общего пользования
- Вспомогательные:
- запасные лестницы (предусматриваются для аварийно-спасательных работ)
- служебные лестницы (предназначены для входа в подвал или чердачное помещение)
- кровельные лестницы (предназначены для безопасного обслуживания кровли и её элементов)
- Внутриквартирные лестницы (служат для сообщения между этажами одной и той же квартиры или индивидуального малоэтажного дома)
- Входные и парадные
- Садово-парковые
- Движущиеся лестницы (эскалаторы)
По расположению[править | править код]
- внутренние лестницы, размещаемые на лестничных клетках;
- внутренние открытые лестницы;
- наружные открытые лестницы[2]
- Внутриквартирные
По материалу изготовления[править | править код]
- Деревянные (чаще всего — дуб, сосна, бук, кедр, лиственница, ясень) — внутриквартирные, малоэтажных жилых домов и т. д.
- Бетонные — основные лестницы гражданских и промышленных зданий
- Железобетонные
- Кирпичные
- Из естественных камней
- Из минеральных материалов (керамогранит, кафель и др.)
- Металлические (нержавеющая сталь, алюминиевые сплавы, чугун, медь и др.) — пожарные, аварийные, технические
- Кованые
- Верёвочные
- Из стекла. Для изготовления таких лестниц используется триплекс (три слоя стекла проклеены специальной полимерной плёнкой, что обеспечивает абсолютную безопасность стекла при разбивании)
- Из пластика
- Комбинированные лестницы (лестницы, в конструкции которых использованы комбинации различных материалов: металл-стекло; дерево-металл; металл-камень и т. п.)
Применение того или иного материала зависит от функционального назначения лестницы, а также от условий её эксплуатации.
По основным несущим элементам[править | править код]
- На косоурах
- На тетивах
- На больцах — ступени соединены между собой специальными проставками — больцами, которые вместе с ступенями и поручнем образуют несущую конструкцию
- Подвесные тросовые
- Без тетив — ступени и подступенки крепятся непосредственно к стене
- Консольные — одна сторона ступеней закреплена к стене, а другая свободная
по наличию (отсутствию) подступенка[править | править код]
- открытые (без подступенка)
- закрытые (с подступенком)
- полузакрытые (с полуподступенком частично закрывающим просвет)
По количеству и конфигурации маршей в пределах одного этажа[править | править код]
- С прямыми маршами
- Одно-, двух-, трёх-, четырёхмаршевые
- С перекрещивающимися маршами
- Пирамидальные
- Поворотные
- Г-образная
- П-образная
- S-образная
- Спиральные-винтовые
- Четвертьоборотные 90° (их обычно устанавливают вдоль двух смежных стен)
- Полуоборотные 180°
- Круговые 360°
- Криволинейные
- Комбинированные

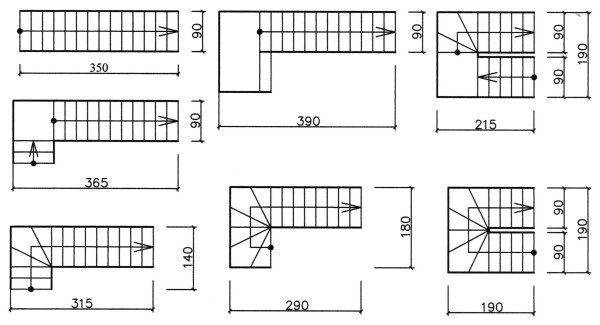

Основные названия лестниц, согласно их геометрии в плане[править | править код]
- a) одномаршевая прямолинейная лестница:
- b) с взвитой на четверть верхней ступенью
- c) с четвертьплощадкой у верхней ступени
- d) с взвитой на четверть входной ступенью
- e) с четвертьплощадкой на входной ступени
- f) с взвитой на четверть входом и верхней ступенью
- g) с двумя четвертьплощадками
- h) одномаршевая полувинтовая лестница
- i) одномаршевая взвитая на четверть лестница
- j) двухмаршевая прямолинейная лестница с промежуточной площадкой
- k) двухмаршевая взвитая дугообразная со ступеньками на клинообразной площадочной ступени
- l) двухмаршевая дугообразная с полуплощадкой
- m) двухмаршевая угловая лестница с четвертьплощадкой
- n) трёхмаршевая дугообразная S-образная лестница с двумя четвертьплощадками
- o и p) трёхмаршевая T-образная лестница с четвертьплощадкой
- q) трёхмаршевая дугообразная с двумя четвертьплощадками
- r и s) трёхмаршевая E-образная лестница с полуплощадкой
- t) одномаршевая круговая
- одномаршевая винтовая лестница
- u) с массивной стойкой
- w) двухмаршевая двойная винтовая лестница
- x) многомаршевая лестница с промежуточными площадками
- Y-образная лестница:
- y) одномаршевая на входе и двухмаршевая на выходе
- z) двухмаршевая на входе и одномаршевая на выходе
- α) одномаршевая S-образная прямолинейная лестница с двумя витками на четверть
- β) Берлинская лестница
- пирамидальная лестница:
- δ) позитивная
- ε) негативная
- пирамидальная лестница с восьмиугольным планом:
- φ) позитивная
- γ) негативная
- коническая лестница:
- η) позитивная
- ι) негативная
По форме ступеней[править | править код]
- С прямыми ступенями
- С забежными ступенями
- винтовыми ступенями
- угловыми поворотными ступенями
- Со ступенями «Гусиный шаг», или «Самба». Получили своё название благодаря форме ступеней, симметрично расположенных относительно линии хода и вызывающих при ходьбе ассоциации с гусиным шагом. Другое название — «самба», так как движение по таким лестницам следует, как в танце, начинать с «нужной ноги», иначе можно сбиться с ритма. Эту лестницу нельзя назвать очень удобной, но она может оказаться незаменимой во вспомогательных помещениях, небольших коттеджах или домах дачного типа. Установить её можно даже на очень маленькой площади, иногда на 1—2 м². свободного пространства.
По способу строительства-возведения[править | править код]
- Сборные
- Крупно элементные (цельный марш с междуэтажной и промежуточной площадками)
- Мелкоэлементные (наборной из отдельных ступеней, балок, плит)
- Монолитные
- Металлические сварные и сборные
- Лестницы с видимым металлом
- на одном центральном косоуре или тетиве (хребтовые)
- сборные «Модульные» лестницы
- на двух и более тетивах
- Лестницы с скрытым металлическим каркасом
- Обшитые деревом
- Обшитые паркетом, ламинатом, мдф и т. д.
- Лестницы с видимым металлом
- Деревянные лестницы — само-несущие (конструкция из столбов, тетив и ограждений, собранных по столярному шип—паз).
- на тетивах
- на косоурах
- комбинированные
Различные виды складных и компактных лестниц[править | править код]
- распашные
- складные. Состоят из трёх, четырёх и более секций, которые в процессе раздвижения или складывания одна за другой накладываются друг на друга до компактной конструкции. При изготовлении применяются различные деревянные материалы: дуб, бук, клён, сосна. Недостаток: их нельзя регулировать по высоте, имеют большую массу.
- лестницы, складывающиеся, как гармошка. Они рассчитаны на высоту до трёх метров. Лестницы-гармошки изготавливаются только из металла (сталь, алюминий).
- выдвижные
- раздвижные
- приставные
Пожарные[править | править код]

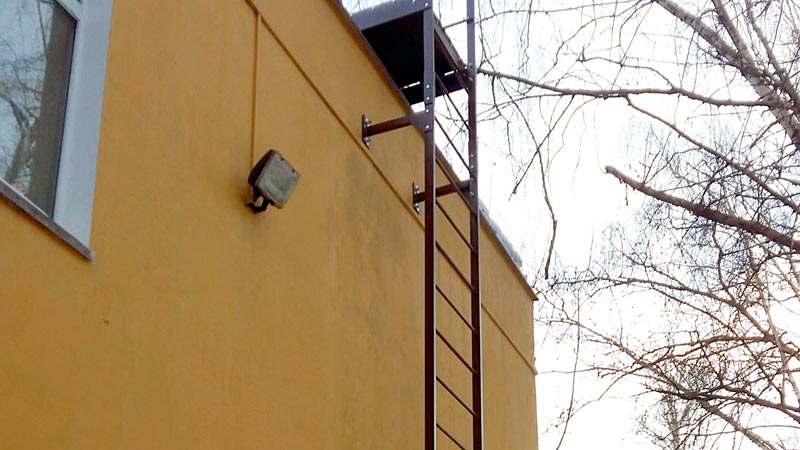

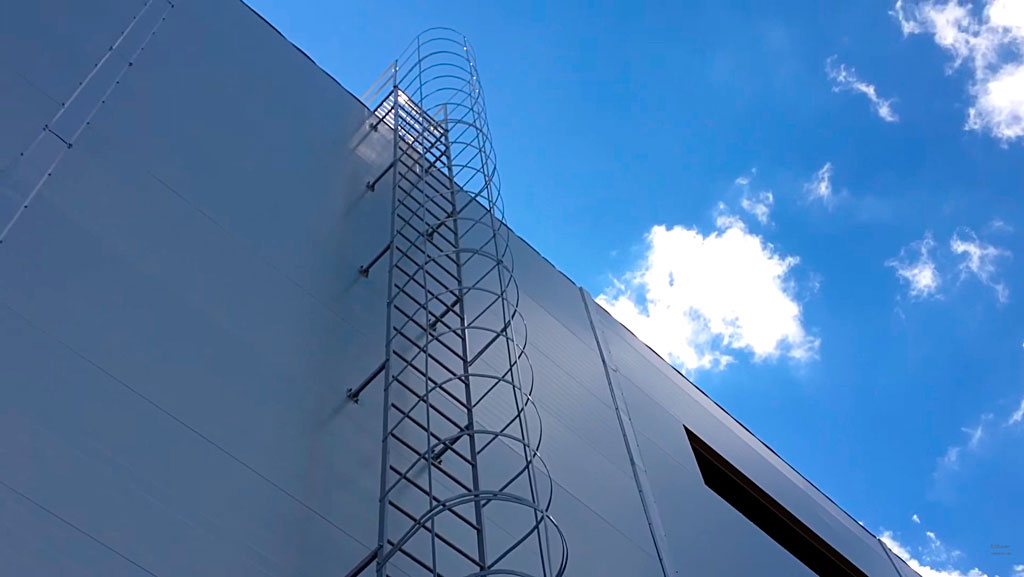

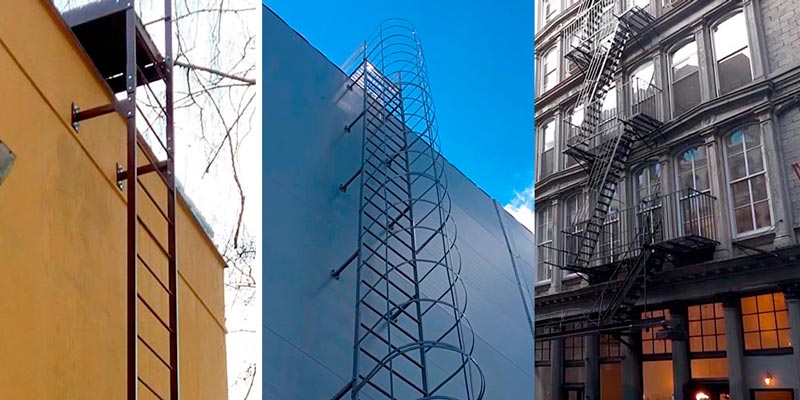

- Пожарные наружные лестницы,. Предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ, подразделяются:
- П1 — вертикальные лестницы;
- П1-1 — без ограждения (высота до 6 м)
- П1-2 — с ограждением (высота более 6 м)

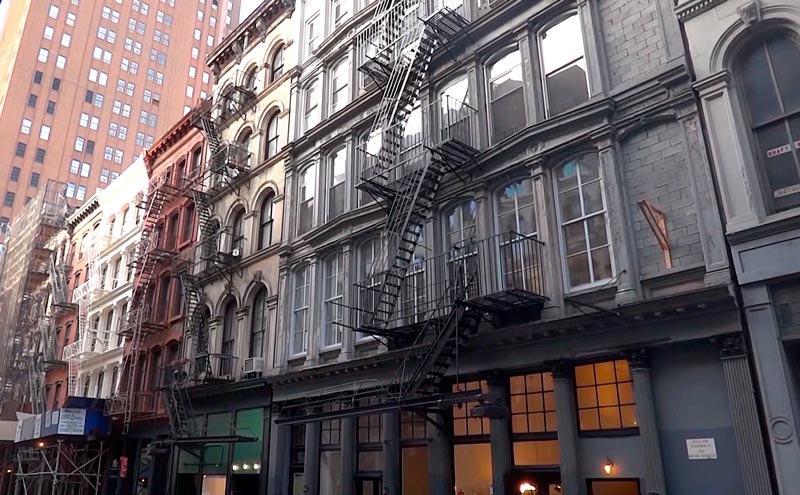

- П2 — маршевые лестницы с уклоном не более 6:1[2]
- П1 — вертикальные лестницы;
- по ограждению:
- МН — для лестничных маршей
- ПН — для лестничных площадок
- ВН — для вертикальных лестниц
- КО — для кровли без парапета
- КП — для кровли с парапетом
- по настилу:
- Ф — сплошные из рифлёной стали
- решетчатые, исполнений:
- Ш — из штампованных элементов
- Р — из полос на ребро и круглой стали
- С — из полос на ребро в одном направлении
- В — из просечно-вытяжной стали[3].

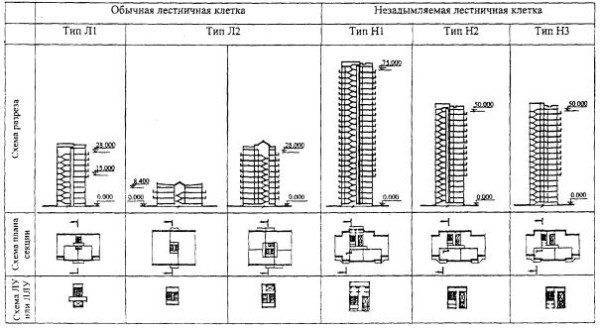

Классификация лестничных клеток по незадымляемости[править | править код]
Открытые переходы с этажа через незадымляемую наружную воздушную зону на лестничные клетки незадымляемой лестницы типа Н1Лестничные клетки в зависимости от степени их защиты от задымления при пожаре подразделяются на следующие типы:

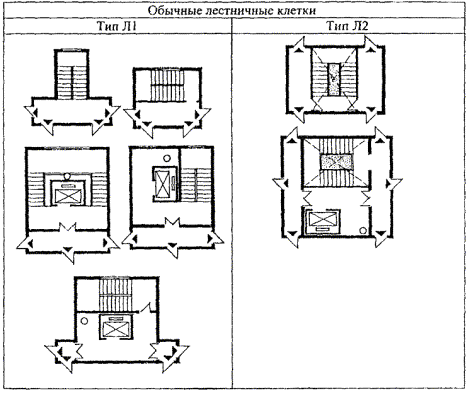

- обычные лестничные клетки
- Л1 — лестничные клетки с естественным освещением через остеклённые или открытые проёмы в наружных стенах на каждом этаже
- Л2 — лестничные клетки с естественным освещением через остеклённые или открытые проёмы в покрытии
- незадымляемые лестничные клетки
- Н1 — лестничные клетки со входом на лестничную клетку с этажа через незадымляемую наружную воздушную зону по открытым переходам
- Н2 — лестничные клетки с подпором воздуха на лестничную клетку при пожаре
- Н3 — лестничные клетки с входом на них на каждом этаже через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха[4].
Некоторые частные случаи конструкций лестниц[править | править код]
- Приставная — используется для доступа в чердачное помещение, для уборки урожая в саду, при ремонтных работах и т. д. К простым относят переносные приставные, стремянки, приставные стационарные, складывающиеся и выдвижные лестницы. Изготавливаются из древесины, облегчённых алюминиевых профилей или труб (реже из стальных конструкций). Устанавливаются под большим углом (60—75°).
- Стремянки. Служат для попадания с последнего этажа на чердак. Могут быть откидными и стационарными. Ширина такой лестницы около 60 см. Изготавливаются из профилированного металла и стержней диаметром примерно в 16 мм.
- Монтажная лестница — упрощённая, не имеющая ограждений для рабочих, допущенных к высотным работам (верхолазов), или для сварки.
- Посадочная лестница (Крановая) — лестница, предназначенная для доступа на кран. Угол наклона до 60°
- Садово-парковая лестница. Служит для обеспечения подъёмов на разноуровневые террасы, спусков во внутренние дворики.
- Трап — специальная лестница для посадки и высадки людей с судна, а также для их передвижения между палубами
- внутренние, для сообщения между помещениями внутри судна;
- наружные, для сообщения с палубами надстроек и рубок;
- забортные;
- постоянные;
- съёмные;
- вертикальные;
- наклонные.
- Скоб-трап — лестница из металлических П-образных скоб. Устанавливается на мачтах, сходах в шахты, башнях, дымовых трубах и др.
- Верёвочные (рели) и тросовые лестницы — используются в хозяйстве, для эвакуации людей во время пожаров, а также в детских спортивных комплексах и цирке. До появления качественных статических верёвок тросовые лестницы повсеместно использовались спелеологами для спуска в пещеры. Верёвочная лестница может быть целиком изготовлена из верёвки, либо для её ступенек могут использоваться деревянные или металлические цилиндрические отрезки диаметром 25—30 мм. Ступеньки тросовой лестницы изготавливаются из металлических цилиндрических отрезков. Расстояние между ступенями обычно около 30 см.
- Штормтрап — разновидность верёвочной лестницы, используемой для подъёма на корабль.
- Ручные пожарные лестницы
- Лестница штурмовая — пожарная ручная лестница, предназначенная для подъёма пожарных на этажи зданий по оконным проемам и перекрытиям. Входит в состав пожарно-технического вооружения пожарного автомобиля. Используется в пожарных и спасательных частях и подразделениях гражданской обороны для борьбы с очагами пожара и выполнения спасательных работ на высотах, для подъёма на этажи зданий через окна.
- Лестница-палка — металлическая пожарная лестница, предназначенная для подъёма на уровень высоты лестницы, вышибания дверей и окон, обивки штукатурки со стен и потолков. Может применяться в качестве носилок для выноса пострадавших.
- Лестница выдвижная трехколенная — выдвижная лестница для подъёма на выситу до 10 метров (до 3-го этажа). Входит в табель положенности пожарных автоцтистерн, насосно-рукавных автомобилей и автомобилей первой помощи.
Любая лестница состоит из наклонных маршей и горизонтальных поворотных площадок, лестничных площадок (этажных и промежуточных). Ступени одного марша могут опираться на наклонные плиты (плитный марш) или на наклонные балки — рёбра (ребристый марш). Рёбра располагаются под ступенями (косоур), либо ступени врезаются в боковую поверхность балок (тетива). Сравнительно новой можно назвать лестницу на больцах. Ступени с внешней стороны лестницы связываются с самонесущими поручнями, перилами, с ригелем на потолке, с основанием металлическими болтами, тяжами и опорами, а с внутренней крепятся к стене. Эти лестницы универсальны в применении и легки в сборке и установке.
Ступени[править | править код]
Тетива лестницы[править | править код]
Марш[править | править код]

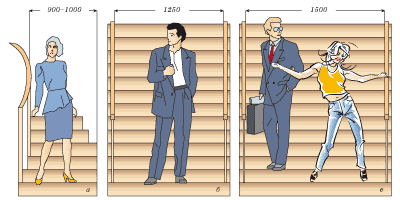

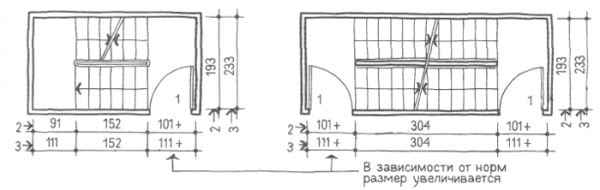

Ширина лестничного марша для основных лестниц в зданиях обычно составляет 90—135 см в зависимости от классификации здания и назначения лестницы. Число ступенек в одном марше не должно превышать 18. После 18 ступенек должна быть предусмотрена площадка (за исключением винтовых лестниц).

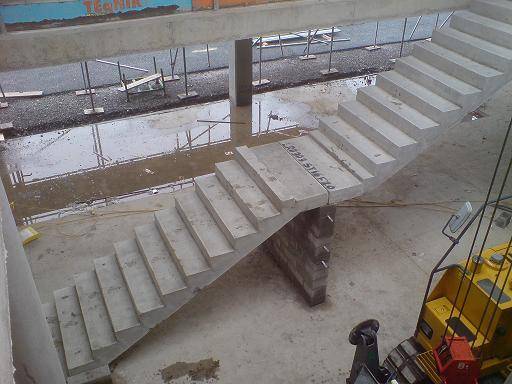

В строительстве лестничные железобетонные марши подразделяются на:
- плоские без фризовых ступеней. Условное обозначение — ЛМ;
- ребристые с фризовыми ступенями. Условное обозначение — ЛМФ;
- ребристые с полуплощадками. Условное обозначение — ЛМП. Бывают с двумя полуплощадками или без нижней.
Перила[править | править код]
Главной задачей перил является обеспечение безопасности передвижения по лестнице. Стандартное ограждение состоит из поручня и вертикальных опорных балясин. Пространство между ними заполняется согласно требованиям интерьера. Это могут быть: параллельные прокиды, вертикальные стойки, стеклянные экраны или экраны из перфорированной стали, резное дерево, а также ручная ковка, или ковка из типовых штампованных элементов. Существует два способа крепления ограждения к лестнице: непосредственно на ступень либо к торцу ступени с помощью специальных креплений.
Высота перил зависит от назначения лестницы и составляет от 86 до 110 см.
Поручень[править | править код]
Элемент, устанавливаемый на перилах, на стене. Настенный поручень применяется в случаях, когда лестничный марш с двух сторон ограничен стенами и устанавливать стойки не имеет смысла. Поручень, устанавливаемый в жилых домах, изготавливается, как правило, из пластифицированного ПВХ. Такой поручень сложно повредить, что позволяет ему сохранять презентабельный вид в течение долгого времени.
Балясина[править | править код]
Нижняя и верхняя опорные стойки перильного ограждения, имеющие в поперечнике круглую форму. Изготавливаются методом точения или бетонирования и литья в форму.
Минимальные параметры лестниц, их габариты, конфигурация, материал для разных типов зданий, сооружений, регламентированы в нормативных документах. (СНиПы и ГОСТы для России, ДБНы и ДСТУ для Украины).
В Книге Бытия описывается лестница Иакова, стоящая на земле и касающаяся верхом небес. Образ лестницы в небо получил интерпретацию в трудах Иоанна Лествичника (см. Лествица), с ней связан особый тип православных чёток — лестовка. В новейшей истории к образу лестницы в небо обращалась рок-группа Led Zeppelin (см. «Stairway to Heaven»).
Символизм[править | править код]
Лестницы используются и как символ и часть религиозного ритуала, они подчёркивают важность восхождения. Для создания нужного эффекта имеют значение ширина и крутизна лестниц. Эквивалентами лестницы являются золотая нить, ось мира, мировое дерево, мировая гора, радуга и др. Лестница пересекает три космические зоны, связывая мир богов, людей и подземный мир. Лестница связана с движением по вертикали. Зачастую ступени лестницы задают иерархию божеств.
Лестница символизирует:
- переход от одного плана бытия к другому,
- прорыв на другой онтологический уровень,
- сообщение Земли с Небесами в обоих направлениях: восхождение человека и нисхождение божества.
- имеет значение мировой оси, что связывает её с Космическим Древом и столбом,
- олицетворяет доступ к реальности, абсолюту, к трансцендентному, переходя от нереального к реальному, от тьмы к свету, от смерти к бессмертию. Этот переход есть путь в другой мир через смерть,
- делает Небо доступным, но может быть убрана. Первоначально лестница существовала в раю, и между богом и человеком была непрерывная связь, но с грехопадением она была утеряна,
- мост, связана с ритуалами перехода. Подобно мосту, она может иметь острые края. (Лестницы восточных факиров имеют форму ножей),
- иерархическая пирамида, знак удачной карьеры («продвигаться вверх по служебной лестнице»).
- ведущая вверх — храбрость и смелость; ведущая вниз — трусость и подлость.
Ступени олицетворяют:
- прибывающую силу человеческого сознания, проходящую через все ступени бытия
- ступени инициации. Их число колеблется от семи до двенадцати. В ходе инициации человек в знании и реализации, нисходит в доблести.
У американских индейцев радуга — это лестница, дающая доступ к другому миру.
В буддизме лестница Шакьямуни изображается со следом Будды на нижней и верхней ступеньках. Шакьямуни сходит с неба Тушита на землю по лестнице, принесённой ему Индрой.
В Тибете связь человека с небом осуществляется посредством му — нити, верёвки или лестницы, которая могла принимать вид столба дыма, порыва ветра или луча света. Раньше тела тибетцев растворялись в свете и посредством му возносились на небо. Но однажды человек случайно перерезал му мечом, и с тех пор люди стали умирать, а их тела оставались на земле.
В христианстве лестница является символом страданий Христа. В раннем итальянском Возрождении Христос поднимается по лестнице либо находится уже возле креста, а палачи, поднявшиеся по лестницам, прибивают к поперечинам креста руки Спасителя. Иакову по пути в Харран приснилась лестница, доходившая до самого неба, по которой вниз и вверх сновали ангелы. Монаху-бенедиктинцу святому Ромуальду приснилась доходившая до неба лестница, вверх по которой взбирались одетые во все белое монахи его ордена. Эмблема святого Алексия. Лестница Иоанна Лествичника стала символом восхождения от одной добродетели к другой и борьбы со страстями. Символом страданий святого Бенедикта.
У египтян лестница — символ Гора и находится под покровительством бога Ра. Она возвышается над материальным миром и связывает его с Небесами. «Установил я лестницу к Небесам среди богов»; «Пусть я, Осирис, писец Ани, победоносно разделю место с тем, кто на вершине лестницы»; «Я совершил путешествие с земли на небо, Бог Шу помог мне встать, бог Солнца укрепил меня с двух сторон лестницы, и звёзды, которые никогда не заходят, направили меня на вершину пути и помогли избежать уничтожения» («Книга мёртвых»). Хатхор держит лестницу, чтобы добрые люди могли взобраться на Небо. В египетских захоронениях найдены амулеты в форме лестницы.
У евреев лестница — средство общения Господа с человеком посредством ангелов.
В исламе лестница, увиденная Мухаммедом, ведёт верных к Господу.
У японцев лестница — атрибут бога грозы, олицетворяющее средство сообщения между Небом и Землёй.
В митраизме инициируемый восходит по семиступенчатой планетарной лестнице, символизирующей проход души через семь небес. Шаман поднимается но лестнице или по жерди с семью зарубками, чтобы пообщаться с духами. Святилища культа Митры находились в подземельях, и в каждом святилище была лестница в семь ступеней, по которой восходили в обитель блаженства.
Сибирские народы представляли мировое (шаманское) дерево в виде лестницы, шеста или столба. Шаман эвенков попадал в Верхний мир, влезая по лестнице-дереву. В костюме шамана среди атрибутов, необходимых для путешествия по различным мирам, встречаются маленькие железные лестницы.
Две стороны лестницы — правая и левая колонны, или Райские Древа, соединённых перекладинами. Как и при всякой инициации, достижение верха сопряжено с опасностями, и взбирающийся по ней охвачен двойным чувством радости и страха.
Натуралисты XVIII века строили иерархичную картину мира, определяя «лестницу подчинённости, значимости и первенства в развитии способностей существ».
- ↑ Арсенал: Средневековые замки и крепости
- ↑ 1 2 Технический регламент о требованиях пожарной безопасности. Статья 39. Классификация лестниц
- ↑ ГОСТ Р 53254—2009 ТЕХНИКА ПОЖАРНАЯ. ЛЕСТНИЦЫ ПОЖАРНЫЕ НАРУЖНЫЕ СТАЦИОНАРНЫЕ. ОГРАЖДЕНИЯ КРОВЛИ. Общие технические требования. Методы испытаний — М.: Стандартинформ, 2009, с. 2
- ↑ Технический регламент о требованиях пожарной безопасности. Статья 40. Классификация лестничных клеток
.
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
Обозначение лестниц на чертежах
Обозначение лестницы на чертеже
Учебник для 7-8 класса
§ 39. Условные изображения строительных чертежах
Отдельные элементы зданий (оконные и дверные проемы, лестничные клетки) и детали внутреннего оборудования (санитарно-технические и отопительные устройства и т. п.) показывают на чертежах с помощью условных графических обозначений.
39.1. Оконные и дверные проемы. На рисунке 263 приведены условные графические обозначения и наглядные изображения оконных, дверных проемов на разрезах и планах зданий. Как видите, стены изображают на разрезах сплошными основными линиями, оконные проемы — сплошными тонкими линиями. На месте дверных проемов в плане линий не проводят, но показывают полотно двери и направление, куда открывается дверь. На вертикальных разрезах в местах дверных проемов наносят тонкие линии. Тонкими волнистыми линиями показывают обрыв стен.
Рис. 263. Условные графические изображения оконных и дверных проемов
39.2. Лестничные клетки. На рисунке 264 приведено обозначение лестницы: лестничный марш в сечении (рис. 264, а), нижний марш в плане (рис. 264, б), промежуточный марш (рис. 264, в), верхний марш (рис. 264. г).
Рис. 264. Условные графические обозначения лестниц
Линия со стрелкой на конце показывает направление подъема лестничного марша. Начинается она кружком, расположенным на изображении площадки этажа.
39.3. Отопительные устройства, санитарно-техническое оборудование. Рисунок 265 содержит поясняющие надписи и соответствующие условные обозначения отопительных устройств, санитарно-технического оборудования.
Рис. 265. Отопительные и санитарно-технические устройства
Дымоходы изображают на плане прямоугольниками, половина которых по диагонали зачернена. У вентиляционных каналов эту половину не зачерняют (проводят лишь диагональ).
Печь на твердом топливе изображают в виде прямоугольника. Черточкой показывают топку. Печь на газе изображают прямоугольником с диагональю. Плиту изображают также прямоугольником, но с двумя кружками.
Все условные изображения обводят тонкими линиями. Выполняют их в принятом для данного чертежа масштабе.
39.4. Обозначение материалов в сечениях. На рисунке 266 показаны установленные стандартом некоторые графические обозначения материалов в сечениях.
Рис. 266. Графические обозначения материалов в сечениях
В строительных чертежах допускается на сечениях небольшой площадки любой материал обозначать как металл или вообще не применять обозначение, дав поясняющую надпись на поле чертежа.
/ Обозначение на чертежах строительных
6. МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ РГР
6.1. Координационные оси и привязка стен к ним
Для привязки здания (сооружения) к строительной координатной сетке и для определения взаимного расположения элементов здания (сооружения) применяется сетка координационных осей несущих конструкций.
Координационной осью называется линия, проходящая вдоль наружних и внутренних капитальных стен, эти оси наносят на чертёж тонкими штрихпунктирными линиями, заканчивающим
ГОСТ 21.201—2011 — Викитека
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92[1] «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2009[2] «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС»)
2 ВНЕСЕН Техническим комитетом ТК 465 «Строительство» Российской Федерации
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 8 декабря 2011 г. № 39)
За принятие проголосовали:
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. № 481-ст межгосударственный стандарт ГОСТ 21.201—2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.
5 ВЗАМЕН ГОСТ 21.501—93 в части приложения 1 и СТ СЭВ 1633—79, СТ СЭВ 2825—80, СТ СЭВ 2826—80, СТ СЭВ 4937—84
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе «Национальные стандарты»
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТСистема проектной документации для строительства
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ЗДАНИЙ,
СООРУЖЕНИЙ И КОНСТРУКЦИЙ
System of design documents for construction.
Symbol graphics elements of buildings, works and structuresДата введения — 2013—05—01
1 Область применения[править]
Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства.
2 Нормативные ссылки[править]
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.303—68 Единая система конструкторской документации. Линии
ГОСТ 2.306—68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 2.315—68 Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей
ГОСТ 21.112—87 Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения
ГОСТ 21.204—93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.205—93[3] Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем
ГОСТ 21.206—93[4] Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.302—96[5] Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
ГОСТ 21.501—2011[6] Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Общие положения[править]
3.1 Проектируемые здания, сооружения и их элементы изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом с учетом требований ГОСТ 21.501[6], а также с применением условных обозначений, установленных ГОСТ 2.306, ГОСТ 21.112, ГОСТ 21.204, ГОСТ 21.205[3], ГОСТ 21.206[4] и ГОСТ 21.302[5].
3.2 Типы линий, применяемые при выполнении условных изображений и обозначений, должны соответствовать ГОСТ 2.303.
3.3 Допускается применять дополнительные условные изображения и обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.
4 Условные графические изображения и обозначения[править]
4.1 Стены[править]
Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.
4.2 Опоры и колонны[править]
Опоры, колонны и пилоны изображают в соответствии с таблицей 2.
4.3 Фермы, плиты и связи[править]
Фермы, плиты и связи изображают в соответствии с таблицей 3.
4.4 Проемы и отверстия[править]
Проемы и отверстия изображают в соответствии с таблицей 4.
инструкция расчету размеров и монтажу своими руками (фото и видео)
В современном строительстве все размеры лестничных площадок и маршей строго регламентируются Государственными Стандартами, утверждёнными ещё во времена существования Советского Союза и действующими доныне – это ГОСТ 9818-85. Это, в основном, касается железобетонных конструкций и их сборки, а также уклонов, размеров ступеней и так далее.
Ниже речь пойдёт о таких сооружениях и нормах, а также вам будет продемонстрировано видео в этой статье на эту тему.
Производится установка лестничных маршей и площадокОсобенности площадок и маршей и требования к ним
Стандартные железобетонные маршиПри изготовлении и монтаже железобетонных конструкционных блоков для обустройства лестниц учитываются такие параметры, как длина, ширина, толщина, количество ступеней и их высота, а также прочностные характеристики готовых изделий. Помимо этого также учитываются параметры здания, где будет осуществляться их установка, поэтому их производство имеет разные габариты.
Таблицы габаритов ЛМ и ЛП
Для маркировки лестничных маршей используется аббревиатура ЛМ, а для лестничных площадок ЛП. После них идут цифры, указывающие на различия.
| Маркировка лестничных маршей | Соответствие (ГОСТ) | Размеры в мм | Масса в кг | Объём в м3 |
| ЛМ 19.12.09-5-д | 9818 | 1860x1200x900 | 1440 | 0?576 |
| ЛМ 19.13.5.09-5-д | 9818 | 1860x1350x900 | 1620 | 0,648 |
| ЛМ 19.13.09-5-д | 9818 | 1860x1300x900 | 1560 | 0,624 |
| ЛМ 22.09.10.5-5-д | 9818 | 2160x900x1050 | 1250 | 0,5 |
| ЛМ 22.10.10.5-5-д | 9818 | 2160x1000x1050 | 1390 | 0,556 |
| ЛМ 28.10.13.5-5-д | 9818 | 2760x1000x1350 | 1760 | 0,704 |
| ЛМ 28.12.5.13.5-5-д | 9818 | 2760x1250x1350 | 2200 | 0,88 |
| ЛМ 19.12.5.09-5-д | 9818 | 1860x1250x900 | 1500 | 0,6 |
| ЛМ 22.10.5.10.5-5-д | 9818 | 2160x1050x1050 | 1460 | 0,584 |
| ЛМ 22.11.5.10.5-5-д | 9818 | 2160x1150x1050 | 1595 | 0,638 |
| ЛМ 22.1110.5-5-д | 9818 | 2160x1100x1050 | 1525 | 0,61 |
| ЛМ 22.12.5.10.5-5-д | 9818 | 2160x1250x1050 | 1735 | 0,6928 |
| ЛМ 22.12.10.5.-5-д | 9818 | 2160x1200x1050 | 1655 | 0,666 |
| ЛМ 22.13.10.5-5-д | 9818 | 2160x1350x1050 | 1875 | 0?75 |
| ЛМ 22.13.10.5-5-д | 9818 | 2160x1300x1050 | 11805 | 0,722 |
| ЛМ22.09.12-5-д | 9818 | 2460x900x1200 | 1415 | 0,566 |
| ЛМ 25.10.5.12-5-д | 9818 | 2460x1050x1200 | 1685 | 0,674 |
| ЛМ 25.10.12-5-д | 9818 | 2460x1000x1200 | 1575 | 0,63 |
| ЛМ 25.11.5.12-5-д | 9818 | 2460ч1150ч1200 | 1845 | 0,738 |
| ЛМ 25.11.12-5-д | 9818 | 2460x1100x1200 | 1730 | 0,692 |
| ЛМ 25.12.5.12-5-д | 9818 | 2460x1250x1200 | 1965 | 0?786 |
| ЛМ 25.12.12-5-д | 9818 | 2460x1200x1200 | 1925 | 0,77 |
| ЛМ 25.13.5.12-5-д | 9818 | 2460x1350x1200 | 2125 | 0?85 |
| ЛМ 25.13.12-5-д | 9818 | 2460x1300x1200 | 2045 | 0,818 |
| ЛМ 20.09.13.5-5-д | 9818 | 2760x900x1350 | 1585 | 0,634 |
| ЛМ 28.10.5.13.5-5-д | 9818 | 2760x1050x1350 | 1850 | 0?74 |
| ЛМ 28.11.5.13.5-5-д | 9818 | 2760x1150x1350 | 2025 | 0,81 |
| ЛМ 28.11.13.5-5-д | 9818 | 2760x1100x1350 | 1935 | 0,774 |
| ЛМ 28.12.13.5-5-д | 9818 | 2760x1200x1350 | 2110 | 0,844 |
| ЛМ 28.13.5.13.5-5-д | 9818 | 2760x1350x1350 | 2375 | 0,95 |
| ЛМ 28.13.13.5-5-д | 9818 | 2760x1300x1350 | 2290 | 0,916 |
| ЛМ 30.10.5.14-5-д | 9818 | 2760x1050x1400 | 1850 | 0,74 |
| ЛМ 10.10.14-5-д-2 | 9818 | 2760x1950x1400 | 1710 | 0,684 |
| ЛМ 30.11.5.14-5-д-2 | 9818 | 2760x1150x1400 | 2025 | 0,81 |
| ЛМ 30.11.14-5-д-2 | 9818 | 2760x1100x1400 | 1880 | 0,752 |
| ЛМ 30.12.14-5-д-2 | 9818 | 2760x1200x1400 | 2115 | 0,846 |
| ЛМ 30.09.15-5-д | 9818 | 3060x900x1500 | 1750 | 0,7 |
| ЛМ 31.10.5.15-5-д | 9818 | 3060x1050x1500 | 2050 | 0,82 |
| ЛМ 31.10.15-5-д | 9818 | 3060x1000x1500 | 1945 | 0,778 |
| ЛМ 31.11.5.15-5-д | 9818 | 3060x1150x1500 | 2225 | 0,89 |
| ЛМ 31.11-15-5-д | 9818 | 3060x1100x1500 | 2150 | 0,86 |
| ЛМ 31.12.5.15-5-д | 9818 | 3060x1250x1500 | 2430 | 0,972 |
| ЛМ 31.12.15-5-д | 9818 | 3060x1200x1500 | 2325 | 0,93 |
| ЛМ 31.13.5.15-5-д | 9818 | 3060x1350x1500 | 2575 | 1,03 |
| ЛМ 31.13.15-5-д | 9818 | 3060x1300x1500 | 2530 | 1,012 |
| ЛМ 34.10.5.17-5-д | 9818 | 3360x1050x1650 | 2235 | 0,894 |
| ЛМ 34.11.5.17-5-д | 9818 | 3360x1150x1650 | 2445 | 0,978 |
| ЛМ 34.12.17-5-д | 9818 | 3360x1200x1650 | 2550 | 1,02 |
| ЛМ 34.13.5.17-5-д | 9818 | 3360x1350x1650 | 2825 | 1,13 |
| ЛМ 37.09.18-5-д | 9818 | 3660x900x1800 | 2085 | 0,834 |
| ЛМ 37.10.5.18-5-д | 9818 | 3660x1050x1800 | 2425 | 0,97 |
| ЛМ 37.10.18-5-д | 9818 | 3660x1000x1800 | 2320 | 0,928 |
| ЛМ 31.11.5.18-5-д | 9818 | 3660x1150x1800 | 2655 | 1,062 |
| ЛМ 37.11.18-5-д | 9818 | 3660x1100x1800 | 2550 | 1,02 |
| ЛМ 37.12.5.18-5-д | 9818 | 3660x1250x1800 | 2900 | 1,16 |
| ЛМ 37.12.18-5-д | 9818 | 3660x1200x1800 | 2775 | 1,11 |
| ЛМ 37.13.5.18-5-д | 9818 | 3660x1350x1800 | 3125 | 1,25 |
| ЛМ 37.13.18-5-д | 9818 | 3660x1300x1800 | 3015 | 1,206 |
| ЛМ 19.09.09.-5-д | 9818 | 1860x900x900 | 1080 | 0?432 |
| ЛМ 19.10.09-5-д | 9818 | 1860x1000x900 | 1200 | 0,48 |
| ЛМ 19.10.5.09-5-д | 9818 | 1860x1050x900 | 1260 | 0,506 |
| ЛМ 19.11.09-5-д | 9818 | 1860x11100x900 | 1320 | 0?528 |
| ЛМ 19.11.5.09-5-д | 9818 | 1860x1150x900 | 1380 | 0,552 |
Лестничные марши (ЛМ)
| Маркировка лестничных маршей | Соответствие (ГОСТ) | Размеры в мм | Масса в кг | Объём в м3 |
| ЛМП 43.11.15-4-1 | ГОСТ 9818-85 | 44250x1050x1500 | 2500 | 1,0 |
| ЛМП43.11.15-4-2 | ГОСТ 9818 | 4250x1050x1500 | 2475 | 0,99 |
| ЛМП 57.11.15-5р | ГОСТ 9818 | 5650x1050x1500 | 2330 | 0,032 |
| ЛМП57-11-14-5 | Серия 1.050.1.2.в.1.2 | 5650x1150x1400 | 2200 | 0,9 |
| ЛМП 60-11-17-5 | ИИ-04-7 | 5980x1150x150 | 2600 | 1,04 |
| ЛМП 60-11-17-5-3 | ИИ-04-7 | 4790x1150x150 | 2,1 | 0,84 |
| ЛМП 62-11-15 | ГОСТ 9818 | 6200x1150x240 | 2450 | 0,98 |
Лестничные марши с площадкой (ЛМП)
| Маркировка лестничных маршей | Соответствие (ГОСТ) | Размеры в мм | Масса в кг | Объём в м3 |
| 2ЛМФ 39-12-17-5 | 1.251.1-4 | 3913x1200x295 | 1290 | 0,52 |
| 2ЛМФ 39-14-17-5 | 1.251.1-4 | 3913x1350x1650 | 1420 | 0,568 |
| 2ЛМФ 3914-17-5y | 1.251.1-4 | 3913x1350x1650 | 1243 | 0,5 |
| 2ЛМФ 42-14-18-5 | 1.251.1-4 | 4249x1800x1200 | 1530 | 0,612 |
Лестничные марши с фризовой ступенькой (ЛМФ)
Некоторые пояснения по маркировке: 27- длина; 11- ширина; 14- высота по вертикали; 4 – расчётная нагрузка.
Фото площадки с буквенным обозначением параметров| Маркировка площадки | Размеры площадки в мм | Масса в тоннах | ||
| L (ширина) | B (Длина) | H (высота) | ||
| 1ЛП 30-15-4 | 2980 | 1500 | 320 | 1,4 |
| 1ЛП 30-15В-4 | 3040 | 1600 | 320 | 2,4 |
| 1ЛП 30-18-4 | 2980 | 1800 | 320 | 2,9 |
| 2ЛП 22-12-4 | 2200 | 1300 | 320 | 1,035 |
| 2ЛП 22-12-4К | 2200 | 1300 | 220 | 1,035 |
| 2ЛП 22-15 | 2200 | 1600 | 220 | 1,2 |
| 2ЛП 22-15-4 | 2200 | 1600 | 320 | 1,2 |
| 2ЛП 22-15-4К | 2200 | 1600 | 320 | 1,2 |
| 2ЛП 22-18 | 2480 | 1900 | 320 | 1,37 |
| 2ЛП 22-18-4 | 2480 | 1900 | 320 | 1,37 |
| 2ЛП 22-18-4К | 2200 | 1900 | 320 | 1,37 |
| 2ЛП 25-12 | 2500 | 1300 | 320 | 1,16 |
| 2ЛП 25-12-4 | 2500 | 1300 | 320 | 1,16 |
| 2ЛП 25-12-4К | 2500 | 1300 | 320 | 1,16 |
| 2ЛП 25-12В-4К | 2780 | 1300 | 320 | 1,16 |
| 2ЛП 25-15-4 | 2480 | 1600 | 320 | 1,345 |
| 2ЛП 25-15-4К | 2480 | 1600 | 320 | 1,345 |
| 2ЛП 25-15В-4К | 2500 | 1600 | 320 | 1,37 |
| 2ЛП 25-18-4 | 2500 | 1900 | 320 | 1,463 |
| 2ЛП 25-18-4МЛ | 2500 | 1900 | 320 | 1,395 |
| 2ЛП 25-18-4МЛВ | 2500 | 1900 | 320 | 1,47 |
| 2ЛП 25-18-4К | 2500 | 1800 | 280 | 1,533 |
| ЛП 1-26-18 | 2680 | 1860 | 160 | 1,942 |
| ЛП 15-14 | 1385 | 1490 | 300 | 0,585 |
| ЛП 1П | 2820 | 1370 | 320 | 1,14 |
| ЛП 1П1 | 2820 | 1370 | 320 | 1,14 |
| ЛП 22-16 | 2680 | 1860 | 160 | 1,865 |
| ЛП 22-15 | 2480 | 1600 | 320 | 1,15 |
| ЛП 22-16-1 | 2440 | 1440 | 300 | 0,397 |
| ЛП 24-14 | 2600 | 1150 | 250 | 0,775 |
| ЛП 25-15-4К | 2500 | 1600 | – | – |
| ЛП 28-13 | 3040 | 1060 | 350 | 0,87 |
| ЛП 28-15 | 3040 | 1260 | 350 | 0,98 |
| ЛП 28-17 | 3000 | 1540 | 250 | 1,1 |
| ЛП 30-13 | 3020 | 1330 | 200 | 1,148 |
| ЛП 30-18 | 3020 | 1830 | 320 | 1,875 |
| ЛП 30-18-1 | 3020 | 1830 | 320 | 1,875 |
| ЛП 32-18 | 3180 | 1780 | 320 | 4,527 |
| ЛПП 14-12В | 1440 | 1200 | 240 | 0,5 |
| ЛПП 14-13В | 1440 | 1325 | 240 | 0,6 |
| ЛПП 14-15В | 1440 | 1475 | 240 | 0,6 |
| ЛПП 15-1 | – | – | – | 0,413 |
| ЛПП 15-15В | 1540 | 1490 | 240 | 0,75 |
| ЛПП 15-6 | – | – | – | 0,25 |
| ЛПП 16-15В | 1610 | 1490 | 240 | 0,775 |
| ЛПФ 25-10-5 | 2500 | 990 | 350 | 0,9 |
| ЛПФ 25-11-5 | 2500 | 1140 | 350 | 0,98 |
| ЛПФ 25-13-5 | 2500 | 1290 | 350 | 1,075 |
| ЛПФ 28-11-5 | 2800 | 1140 | 350 | 1,1 |
| ЛПФ 28-13-5 | 3080 | 1290 | 350 | 1,195 |
| ЛПФ 31-13-5 | 3100 | 1290 | 350 | 1,315 |
| ЛПР 22-15К | 2480 | 1600 | 320 | 1,2 |
| ЛПР 22-18К | 2480 | 1900 | 320 | 1,4 |
| ЛПР 25-12 | 2780 | 1300 | 320 | 1,13 |
| ЛПР 25-18 | 2500 | 1900 | 320 | 1,73 |
| ЛПР 25-18 МЛА | 2500 | 1900 | 320 | 1,395 |
| ЛПР 25-18 МЛБ | 2500 | 1900 | 320 | 1,4 |
| ЛПР 25-18 МЛС | 2500 | 1900 | 320 | 1,4 |
Лестничные площадки
Некоторые пояснения по маркировке: ЛП и ЛПС – лестничные площадки; 1ЛП – для маршей ЛМ типа; 2ЛП – ребристая площадка для ЛМ; ЛПФ – ребристая площадка для ЛМФ; ЛПП – ребристая площадка и п./площадка для ЛМП; ЛПР – ребристая площадка; К – консоль для опоры.
Особенности ширины
Параметры ширины: а) минимальная; б) стандартная; в) комфортная- Помимо уклона и длины лестничные марши и лестничные площадки различаются по ширине, что имеет большое значение не только для удобства перемещения, но и для безопасности людей в экстренных ситуациях в момент срочной эвакуации. На изображении вверху вы видите три обусловленных параметра, где минимальный рассматривается в размере 60-80 см и рекомендуется только для малопосещаемых помещений; стандартный – от 90 до 120 см – рекомендован для повседневного использования; комфортный – от 125 до 150 см – для элитных жилых зданий и общественных помещений.
- При проектировании домов застройщики обычно используют стандартную ширину маршей лестницы, в чём вы наверняка убеждаетесь ежедневно, заходя в подъезды разных жилых домов и большинства офисных и производственных зданий.
Но такие лестничные марши и площадки порой сложно вместить в проект собственного дома – речь идёт не о материале, а о параметрах. Поэтому частный сектор больше известен узкими лестницами до 60 см, а иногда даже можно встретить пролёты по 50 см шириной, что крайне небезопасно в экстренных ситуациях.
Наиболее оптимальные параметры для площадок- В любом случае, устройство лестничных маршей и площадок должно совпадать по ширине, то есть, пролёт никоим образом не может быть шире, нежели площадка и то же правило действует, когда проектируются лестничные марши с полуплощадками. По высоте площадка может быть выше только на одну ступень, не более и такой же уровень перепада приемлем для двухуровневых площадок. В тех случаях, когда лестница без поворотов, то длина переходной плоскости должна быть не менее 60-64 см (средний шаг человека).

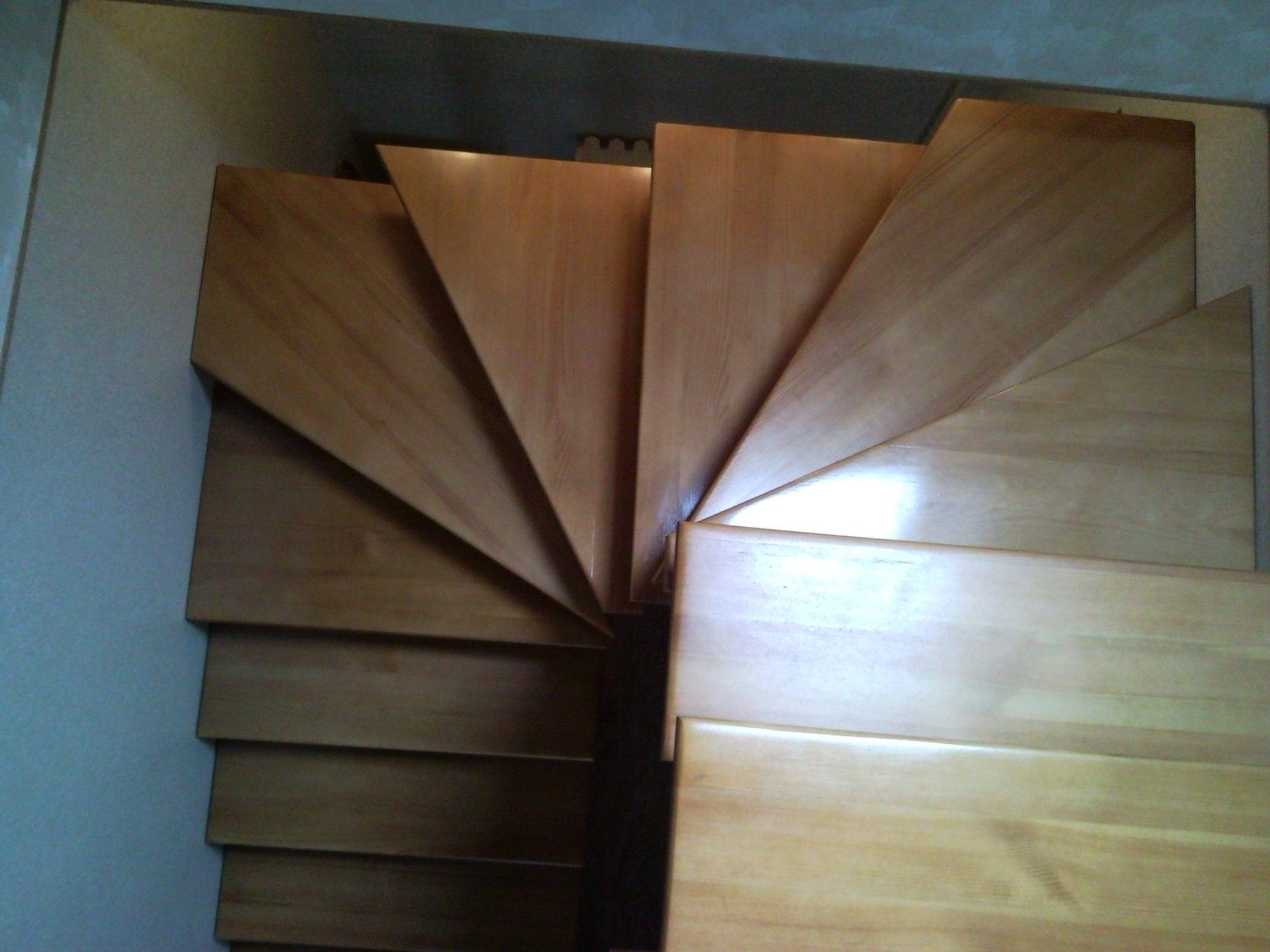

П-образная конструкция- В большинстве случаев, когда проектируются лестничные марши с площадками в частном доме, проблема заключается в том, что приходится делать П-образную лестницу (с поворотом на 180⁰). А это означает, что при обустройстве конструкции нужно вместить две ширины плюс промежуток между ними, который, как минимум, получится 5-10 см – всё это требует определённого простора в помещении.
Поэтому, в таких ситуациях часто идут на компромисс с удобствами и техникой безопасности, делая более узкие пролёты для экономии места в комнате.
Расчёты для частного дома

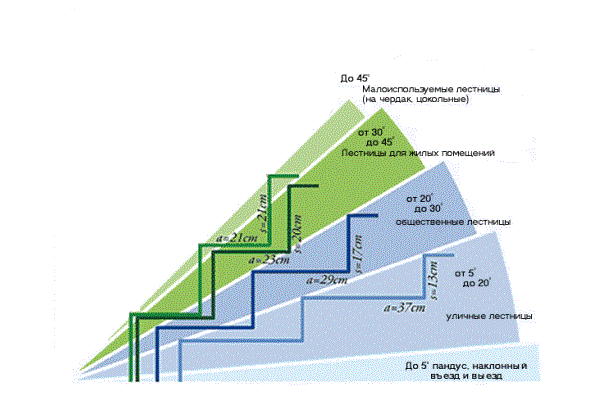

Удобство и безопасность эксплуатации связаны с углом наклона- Когда производится монтаж лестничных площадок и маршей своими руками, вам в обязательном порядке нужно произвести расчёты по наклону и количеству ступеней. Так, оптимальный уклон, как правило, составляет 30⁰-35⁰, но при дефиците свободного места в доме его делают гораздо круче.
Предупреждение. Крутой уклон, каковым считается угол на 40⁰-45⁰ вполне допустим для жилых помещений, но свободно на нём себя чувствовать могут только физически крепкие, обладающие хорошим здоровьем люди.
Для среднестатистического человека, не говоря уже о детях и пожилых, инструкция советует обустраивать более пологие лестницы.

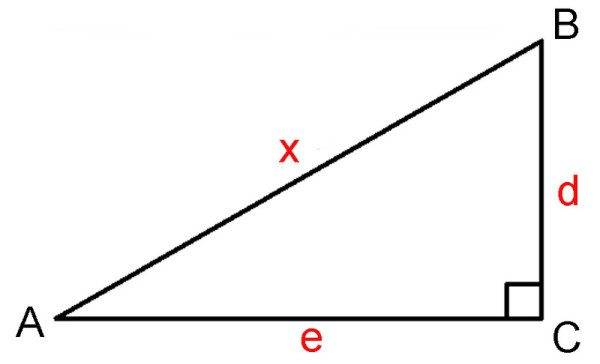

Расчёт ступеней можно произвести по методу прямоугольного треугольника- Давайте представим, что высота первого этажа 3м и нам нужно произвести расчет лестничного марша с площадкой. Тогда учитываем толщину пола на втором этаже и, допустим, она будет 0,2м, тогда общая высота составит 3,2м, и на этом промежутке мы установим 2 марша, высотой по 1,6м (площадку будет посредине). Для таких размеров нам удобно будет делать ступени по 16 см высотой – на каждый марш по 10 штук.
- Теперь подбираем нужную ширину проступи и для этого будем отталкиваться от уже известной нам величины среднего шага человека, используя формулу 2hступени+dпроступи≈60≈64 см, тогда dпроступи получится от 28 до 32 см, но мы остановимся на 30-ти. Значит, отрезок AC у нас получится 30*10=3,0м.
- Теперь нам нужно узнать длину косоура или отрезка AB, и для этого используем формулу d2+e2=x2=1,62+32=2,56+9=11,56. Но теперь извлекаем √11,56=3,4м, то есть, это будет длина косоура или тетивы лестницы. При расчёте площади, которую займёт лестница, не забывайте добавить длину площадки, например, (3,0+0,6)*(0,9+0,9+0,1)=6,84м2.

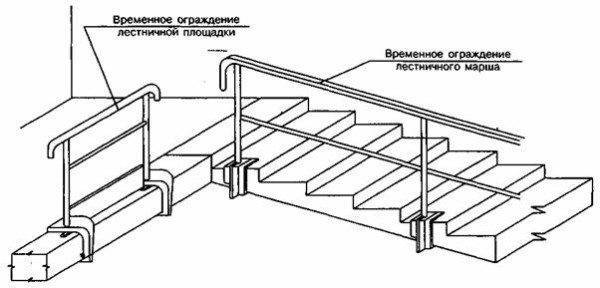

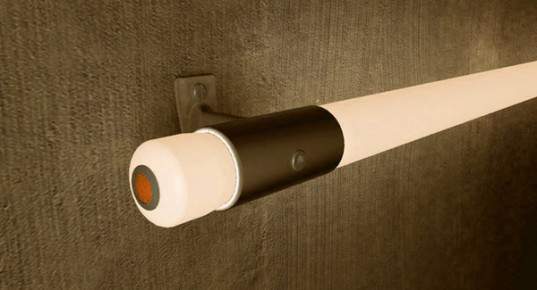

Деревянные перила- При строительстве на ограждение лестничных маршей и площадок распространяется ГОСТ 25772-83 (п. 1.2, 1.3), который предусматривает высоту перил не менее 0,9м вместе с поручнями. Для деревянных конструкций балясины должны устанавливаться по одной на каждую ступеньку, и на площадке, а также для ограждения второго этажа, шаг лучше сохранить таким же. В нашем случае он получится 30 см.
Совет. Чтобы вычислить длину поручней на маршах, можно использовать уже известную нам формулу d 2 + e 2 = x 2 , нарисовав прямоугольный треугольник нужного масштаба.
Заключение
При обустройстве лестницы её цена будет зависеть не только от количества материалов, но и от сложности производства. В статье был рассмотрен более простой вариант, с прямыми площадками, но есть также варианты с забежными поворотными ступенями.
Типы (виды) пожарных лестниц: вертикальные П1, маршевые П2
Какие лестницы считаются пожарными и почему они так называются – это вопрос звучит довольно часто, и он вполне обоснован. Назначение пожарных лестнице определяет статья 39 Федерального закона РФ № 123-ФЗ – это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.
Пожарные лестницыТипы (виды)
В статье перечислены следующие типы пожарных лестниц:
- П1 – вертикальные лестницы или пожарные лестницы 1-го типа. Устанавливается обычно на торцах или тыловом фасаде здания. Наглядный пример – это пожарная лестница дома, смонтированная на его глухом торце, выходящая на кровлю.
- П2 – маршевые лестницы, имеющие уклон не больше 6:1 или пожарные лестницы 2-го типа. Это наружная лестница строения, на чьи площадки выполнены выходы со всех этажей. Используется для зданий, где с этажей существует лишь одна внутренняя эвакуационная лестница, что противоречит нормам. Монтаж лестницы 2 типа решает эту проблему.
- Пожарная лестница 3 типа. Ее нет в нормах, но за нее часто принимают наружную лестницу аварийного выхода, установленную на балконе (лоджии) квартиры (комнаты) многоэтажного дома или общежития, для поэтапной связи этажей и возможности эвакуации в случае пожара или иной чрезвычайной ситуации (ЧС). Она устанавливается вертикально (с уклоном), выход через люк.
Подробнее об эвакуационных лестницах и аварийных выходах читайте в материалах:
Эвакуационные лестницы: типы, требования, испытания
Аварийные (запасные) пути и выходы
Кроме того, пожарными подразделениями в ходе разведки, спасения людей, ликвидации пожара используется три вида ручных пожарных лестниц: 3-х коленные, штурмовые, лестницы-палки, входящие в состав пожарно-технического вооружения.
Область применения пожарных лестниц:
- В жилых домах. Чаще всего это многоквартирный дом, а также общежитие; реже частный дом малоэтажной застройки. Жилые дома – это те объекты, где использование таких лестниц наиболее заметно населению, проживающему в них. Подъем по пожарным лестницам является опасным мероприятием, требующим хорошей физической подготовки, навыков, поэтому им занимаются подготовленные люди, прежде всего пожарные; а любителям экстрима и острых ощущений, в том числе подросткам, не стоит пытаться заниматься этим.
- Общественные здания. Использование стационарных пожарных лестниц, ограждений кровли при проектировании, строительстве в средней школе, детском саду – это стандартное требование пожарной безопасности.
- Промышленные здания.
Вертикальная типа П1
Наружная пожарная лестница вертикального исполнения – это наиболее распространенный вариант такой технической конструкции, предназначенной для того, чтобы подняться по ней на кровлю (крышу) строения; а затем при необходимости попасть в чердачное помещение или технический этаж здания.
Такая стационарная специальная лестница, согласно ГОСТ Р 53254-2009, бывает двух типов:
- вертикальная пожарная лестница без ограждения типа П1-1;
- вертикальная пожарная лестница с ограждением типа П1-2.
Распространенность такого вертикального варианта исполнения, по сравнению с маршевыми пожарными лестницами типа П2, обусловлена рядом основательных причин:
- небольшим расходом металлоизделий, необходимых для ее изготовления;
- простотой изготовления, в том числе на месте;
- легкостью монтажа;
- невысокой стоимостью как готового изделия, так и монтажных работ по ее сборке, установки на здание с помощью стальных балок, закладных элементов способом электросварки.
Проектируются и монтируются вертикальные пожарные лестницы, ведущие через люк, слуховое окно, непосредственно на чердак строения, для того чтобы исключить проход по скользкой, заледеневшей скатной металлической кровле, что важно в условиях многих территорий нашей страны с жестким холодным климатом.
Ее определение по ГОСТ Р 53254-2009 – это пожарно-эвакуационная лестница, конструктивно выполненная из 2-х параллельных вертикальных стоек, что жестко соединены поперек между собой опорными ступенями.
Эта металлическая конструкция может быть установлена в разных местах, где она необходима:
- на фасаде здания, как правило, с тыльной стороны;
- на глухом торце строения;
- на перепадах высот крыш или кровель зданий, сооружений.
Защитное ограждение лестницы необходимо при высоте ее вертикальной конструкции больше 6 м, до этого параметра на одно-двухэтажных зданиях, на перепадах высот крыш/кровель зданий любого функционального назначения она может проектироваться, эксплуатироваться без какого-либо ограждения.
Ограждение вертикальных лестниц имеет аббревиатуру/маркировку для изделий – ВН, ограждение кровли/крыши с парапетом – КП, без парапета – КО.
Важным эксплуатационной характеристикой для вертикальных пожарных лестниц обоих типов является высота (расстояние) до уровня земли, что связано одновременно с двумя факторами – удобством подъема сотрудников пожарных подразделений, работников технических, коммунальных служб, и сложностью забраться на нее посторонним лицам. Принятая по ГОСТ высота составляет – не меньше 1,5 м, при этом допустимо изготавливать, монтировать нижнюю секцию стационарной пожарной лестницы выдвижной; но так, чтобы была обеспечена ее надежная фиксация в рабочем положении.
Минимальная ширина вертикальной пожарной лестницы без ограждения типа П1-1 составляет 0,6 м, а П1-2 – 0,8 м, что вызвано необходимостью создания большего пространства внутри ограждения; особенно с учетом того, что сотрудники, работники, поднимающиеся по ней одеты в боевую или зимнюю утепленную одежду.
Немаловажна также высота ограждений крыш, кровель, как и их прочность, устойчивость к резкой нагрузке, ведь от этого параметра напрямую зависит жизнь пожарных, спасателей, работников тех коммунальных, технических служб, что по роду профессиональной деятельности поднимаются на верхние точки зданий, сооружений, и работают там.
Высота ограждения без парапета должна составлять не меньше 0,6 м, с парапетом – 0,6 м минус высота парапета, а расстояние между горизонтальными связями ограждения не больше 0,3 м для обеспечения безопасности людей.
Для обеспечения удобства выхода на кровлю с вертикальных пожарных лестниц должны быть установлены прямоугольные площадки длиной не меньше 0,8 м.
Кроме того, хотя это, на первый взгляд, может показаться странным, но, видимо, в связи с реальными инцидентами головотяпства работников строительно-монтажных организаций, в ГОСТ Р 53254-2009 прописано прямое указание о том, что ограждения кровель не могут пересекать выходы на кровли с площадок стационарных пожарных лестниц.
Маршевая типа П2
Для подъема людей на высоту 10–20 м, а также в местах перепадов высоты крыш/кровель 1–20 м необходимо проектировать, устанавливать стационарные лестницы типа П1; а для подъема на здания, сооружения высотой больше 20 м, а также при таких же перепадах высот крыш/кровель строений необходимо применять стационарные лестницы типа П2.
Объяснение этого требования очевидно, ведь маршевая лестница – это наиболее безопасная, удобная для подъема/спуска людей конструкция как внутри, так и снаружи зданий, других строений.
По определениям ГОСТ:
- маршевая пожарная лестница состоит из жестко соединенных площадок и маршей;
- марш состоит из двух параллельных направляющих, что жестко соединены поперек опорными ступенями. Устанавливается наклонно под требуемым определенным углом;
- площадка состоит из основания с жестко закрепленным ограждением.
ГОСТ Р 53254-2009 регламентирует минимально необходимые размеры стационарных пожарных лестниц типа П2 с площадками и маршами:
- ширина лестничного марша – не меньше 0,6 м;
- длина ступени – не меньше 0,5 м;
- ширина ступени – не меньше 0,25 м;
- расстояние между ступенями при наклоне лестнице 45˚ – 0,2 м; при 60˚ и 80,5˚, что соответствует максимально допустимому по 123-ФЗ уклону 1:6 – 0,3 м.
- высота перил, как в просторечье называют высоту ограждения лестничных маршей и площадок – не меньше 1 м.
Учитывая, что стационарные лестницы типа П2 устанавливаются снаружи строений, которые могут находиться в любом климатическом поясе нашей страны, изобилующем дождями, ливнями, снегом; то настилы площадок, как и ступени лестничных маршей рекомендовано выполнять не только сплошными из рифленой стали для лучшего сцепления, но решетчатыми, следующего исполнения из:
- просечно-вытяжных стальных листов;
- штампованных элементов;
- стальных полос, поставленных на ребро в одном направлении;
- таких же полос и стального круглого прута.
Категорически запрещено использовать конструкции всех типов стационарных пожарных лестниц зданий, сооружений как основы, полок для прокладки каких-либо инженерных, технических коммуникаций – от водостоков до слаботочных линий телевидения, связи.
Образцы (варианты, фото)
Вертикальная пожарная лестница с ограждением типа П1-1
Вертикальная пожарная лестница с ограждением типа П1-2
Маршевая пожарная лестница типа П2Требования
Пожарная безопасность людей, находящихся в зданиях, в первую очередь, определяется возможностью самостоятельно покинуть здание в случае возникновения очага возгорания, начала задымления; а также способностью специалистов подразделений пожарной охраны быстро попасть в различные места зданий, минуя традиционные, основные пути эвакуации, которые могут быть как заполнены людьми, покидающими строения, так и недоступны из-за высокой температуры пожара.
Для решения этой проблемы проводится немало организационных мероприятий, проектируется много строительных конструкций, технических устройств, изделий.
Наружные стационарные лестницы с маршами, используемые как эвакуационные для жителей общежитий, многоквартирных домов коридорного типа; работников организаций, персонала промышленных предприятий, так и для подъема сотрудников пожарных подразделений МЧС России, других пожарных формирований – это простой, эффективный вариант решения, не требующий больших затрат.
Устройство пожарных лестниц вертикального типа для выхода на кровли/крыши строений предназначено только для сотрудников пожарной охраны, обслуживающего персонала организаций коммунального хозяйства.
Нормативные документы, где изложены требования к необходимости проектирования, устройству пожарных лестниц разных типов; ограждений крыш, кровель строений:
Отдельно стоит выделить нормы, регулирующие эксплуатационные испытания стационарных пожарных лестниц, ограждений крыш зданий и сооружений:
Оба документа имеют практически одинаковые названия – об общих технических требованиях к наружным стационарным пожарным лестницам, ограждениям крыш/кровель, методах их испытаний.
Расположение стационарных пожарных лестниц на здании, общественном, промышленном сооружении – на глухой стене с торцов или тылового фасада здания, что обусловлено прежде всего скорее архитектурными требованиями, чем удобством пожарного проезда, подъезда к ним.
Нормы устанавливают их угол наклона не больше 1:6, в то время как наружные лестницы третьего типа, предназначенные для эвакуации людей с этажей зданий любого функционального назначения, не называемые пожарными; но выполняющие, в том числе и эту функцию, ведь по ним точно так же поднимаются пожарные в ходе разведки, ликвидации пожара, должны иметь уклон не больше 1:2.
Существенным отличием является также ширина пожарных и наружных эвакуационных лестниц, которая у первых может быть небольшой, а у вторых должна быть не меньше расчетной для данного вида здания, соответствовать ширине внутренних лестниц, чтобы обеспечить эвакуацию.
Говоря о требованиях к стационарным пожарным лестницам нельзя не упомянуть их защитное ограждение, а также ограждение обслуживаемых крыш, скатных кровель, на которые они ведут.
Характеристики, требования к изготовлению, размеры ограждений изложены в ГОСТ 25772-83, в частности:
- Требования стандарта распространяются на стальные ограждения.
- Их основные размеры, а также расстояния между элементами ограждений принимаются по таблице 3.
- Несущие каркасы ограждений необходимо выполнять сварными.
- Ограждения должны выдерживать нагрузки, что предусмотрены СНиП 2.01.07-85* (СП 20.13330.2016) о нагрузках и воздействиях на строительные конструкции.
На поверхности ограждения должна отсутствовать ржавчина, заусенцы, механические повреждения.
Испытания пожарных лестниц и ограждений кровли (крыш)
Эксплуатация таких конструкций не подразумевает обязательное техническое обслуживание, но недостаточен и лишь визуальный осмотр, неспособный выявить необратимые изменения в металле, находящимся круглый год в неблагоприятных атмосферных условиях, сопровождаемых резкими перепадами температуры воздуха, упоминания о котором можно встретить в некоторых рекомендациях.
Вот что официальным языком говорят по этому поводу нормативные документы:
- В пункте 24 «Правил противопожарного режима в РФ» сказано, что руководителю организации, на балансе которой находятся здания с наружными пожарными лестницами, ограждениями на крышах/покрытиях строений, должно обеспечить их содержание в исправном состоянии; для чего необходима регулярная очистка ото льда, снега, проведение эксплуатационных испытаний не реже одного раза в пятилетку с составлением протокола испытаний соответствующего образца.
- В пункте 6.1.4 ГОСТ Р 53254-2009 указано, что эти же конструкции необходимо испытывать при сдаче строений в эксплуатацию, а затем также не реже 1 раза за пятилетие подвергать периодическим испытаниям.
- Кроме того, что наружные пожарные лестницы, ограждения кровель зданий, естественно, должны содержаться в исправном состоянии; они не реже одного раза в году должны подвергаться обследованию на целостность конструкции, о чем необходимо составить соответствующий акт.
- Если будут обнаружены дефекты, нарушения целостности наружных пожарных лестниц, ограждений кровель, то необходимо провести восстановительные работы, необходимый ремонт с последующим внеочередным испытанием на прочность.
- Результаты испытаний всех конструкций, установленных на строениях, признаются удовлетворительными, если они соответствуют требованиям ГОСТ; в противном случае, при отрицательных результатах даже по одному из показателей, повторные испытания проводят только после устранения недочетов.
- Весь объем проверок, испытаний приведен в таблице 2 данного ГОСТ.
В этом различия между требованиями ППР-2012 и ГОСТ, в котором есть соответствующие разъяснения о том, кто проводит испытания и как часто:
- Как ежегодное обследование, так и эксплуатационные испытания вертикальных, маршевых пожарных лестниц, ограждений крыш строений проводят организации, обладающие аттестованным испытательным оборудованием, набором измерительного инструмента с результатами его проверок, а также имеющие обученный персонал.
- Как можно заметить, в этом официальном документе нет и упоминания ни о каких лицензированных, кем бы то ни было, специализированных организациях; аккредитованных лабораториях; аттестованных высококвалифицированных работниках.
Порядок, метод испытаний по каждому элементу стационарных пожарных лестниц, ограждений подробно, понятным языком изложены в разделе 6.2 данного ГОСТ:
- Все испытания проводят днем в условиях хорошей прямой видимости, с соблюдением необходимых требований техники безопасности, с ограждением места испытаний предупреждающими знаками.
- Испытания конструкций на прочность являются статичными, а величины нагрузок выбираются с условием максимально возможной нагрузки на конструкцию, с коэффициентом запаса прочности 1,5.
- Испытательные нагрузки создаются любым доступным способом, но полностью исключающим присутствие людей под нагружаемой конструкцией – электрической лебедкой с редуктором, гидравлическим насосом и другими механизмами, устройствами.
- Основные габариты всех конструкций допустимо измерять как традиционным измерительным инструментом – рулеткой, линейкой, штангенциркулем, так и современными средствами, например, лазерным дальномером.
- Контроль качества сварных швов, защитных антикоррозионных покрытий проводят визуально.
- Каждую пятую ступень вертикальных, маршевых лестниц проверяют на прочность нагрузкой 180 кгс, прикладывая ее посредине ступени на 2 мин, после чего должна сохраниться целостность, не должно быть признаков остаточной деформации.
- Аналогичным по времени, оценкам после испытаний, но с расчетными нагрузками по несложным формулам, приведенным в ГОСТ для каждой конкретной конструкции, проводят испытания балок крепления вертикальных лестниц, лестничных маршей, площадок лестниц.
- Прочность ограждения вертикальных лестниц, маршей и площадок маршевых лестниц, а также ограждений кровель, крыш, покрытий строений проверяют приложением горизонтальной нагрузки 54 кгс в точках, указанных в ГОСТ для каждого вида конструкций.
По результатам испытаний составляется протокол, форма которого приведена в приложении Е ГОСТ Р 53254-2009, а на всех наружных пожарных лестницах, ограждениях кровель, прошедших испытания, закрепляют бирки/таблички с информацией об испытаниях. Их форму, как и способы нанесения информации, определяет организация, проводившая испытания, с учетом климатических особенностей региона.
Часто задаваемые вопросы
Нужна ли лицензия на монтаж пожарной лестницы?
— Нет.
Испытание пожарных лестниц – лицензируемый вид деятельности?
— Нет, так как такого вида работ, услуг нет в перечне лицензируемых видов деятельности МЧС. Поэтому лицензия на право производства таких работ не требуется.
Каково расстояние от окна до пожарной лестницы?
— В соответствии с требованиями п. 4.4.2 СП 1.13130.2009 «Эвакуационные пути и выходы» наружная лестница должна располагаться на расстоянии не менее 1 м от плоскости оконных проемов.
Каково расстояние между пожарными лестницами?
— Не нормируется.
Каково расстояние от пожарной лестницы до стены?
— Согласно таблицы Б.1 приложения Б ГОСТ Р 53254-2009 о лестницах пожарных наружных стационарных, оно должно быть не менее 300 мм.
Чем отличается пожарная лестница от эвакуационной?
— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0, 6 м, а для эвакуационной – 1:2 и 0, 9 м. Кроме этого пожарная лестница может иметь выход на кровлю.
Чем красить (окрашивать) пожарную лестницу и в какой цвет?
— Согласно пункта 6.2.8 ГОСТ Р 53254-2009 грунтовка и окраска конструкций наружных пожарных лестниц должны соответствовать V классу по ГОСТ 9.032-74 о лакокрасочных покрытиях, при этом цвет не нормируется.
Каким знаком (табличкой) обозначается пожарная лестница?
— Согласно ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки, безопасности и разметка сигнальная» она обозначается знаком F 03:
Знак “Пожарная лестница”и устанавливается в месте ее нахождения.
Каковы требования к двери, ведущей на пожарную лестницу?
— Высота в свету не менее 1,9 м, ширина не менее 0,8 м.
Н1, Н2, Л1, Л2 и требования к ним (фото и видео)
Лестничная клетка – это сама лестница с маршами, площадками и ограждениями плюс стены с проемами в них (оконными и дверными), а также перекрытие и полы ограждающие ее. Всем понятно, что лестницы служат нам для перемещения на разные уровни здания.
Но не каждый обыватель задумывается, глядя на лестничную клетку, что в случае пожара она может стать или не стать спасительным коридором к свежему воздуху и безопасности. В данном случае, можно сказать, решается здоровье человека, а возможно и жизнь.

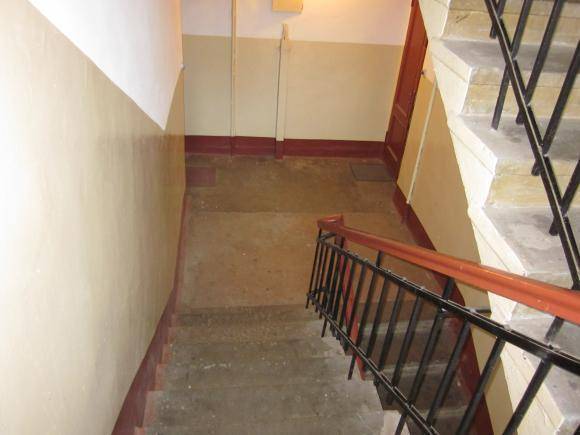

Лестничные клетки возводят не по решению застройщика, а с соблюдением СНиПовПолезная информация
Настоятельно рекомендуем всем застройщикам не упускать из виду этот важнейший аспект строительства, в особенности тех, кто проектирует и строит своими руками. Возможно, далее статья будет выглядеть как скучная инструкция, но вчитавшись внимательно, вы легко разберетесь и почерпнете нужное именно для вашего случая.
Однако не следует забывать, что нередко теория с практикой разнятся, поэтому прежде, чем приступать к каким-либо видам работ, следует убедиться в точности полученных данных, замеров и сведений. Мы не будем описывать подробную инструкцию к монтажу каждого вида клетки, далее будет предоставлена полная информация о назначении и классификации конструкций.
Доступные размеры, которые применяются на определенных конструкциях, в зависимости от назначенияКлассификация лестничных клеток
Основой различия является пожарная безопасность и беспрепятственная эвакуация людей при возгорании и дымообразовании в здании, вследствие чего образуются следующие типы лестниц и лестничных клеток:
- Лестницы.
- Внутренние – тип 1.
- Внутренние открытые – тип2.
- Наружные открытые – тип 3.
- Обычные типы:
На рисунке изображены типы клеток, которые чаще всего используются в многоквартирных жилых домах- Лестничная клетка типа Л1 – должна иметь остекленные или неостекленные (открытые) проемы на каждом этаже в наружных стенах.
- Лестничные клетки типа Л2 – имеющие естественное освещение посредством остекленных или открытых проемов в покрытии.
Незадымляемые конструкции:
- Лестничная клетка типа Н1 – имеющая вход в нее с этажей здания через уличную часть сооружения по открытому переходу, обеспеченному незадымляемостью. Обычно используется в административных и учебных заведениях, для безопасной эвакуации людей.
- Лестничная клетка типа Н2 – обладающая подпором (подачей) воздуха при возможном пожаре, что позволяет людям получать кислород.
- Лестничная клетка типа Н3 – оборудованная входом с этажа через тамбур с воздушным подпором во время пожара или постоянной подачей.
Так классифицируется тип лестничных клеток согласно СНиП на пожарную безопасность зданий и сооружений. Как видно, основным фактором разбивки на типы конструкций является степень задымляемости конструкций при возникновении пожара.
Более вместительная таблица с примерами всех типов лестничных клетокПримечание! Это не относится к домашним лестницам, установленным в загородных домах, для перехода между двумя-тремя уровнями.
Требования к лестницам и лестничным клеткам
Так как лестничные конструкции служат при пожаре эакуационным выходом, СНиП 21-01-97* «Пожарная безопасность зданий и сооружений» регламентирует пожарно–технические параметры лестниц, маршей и площадок:

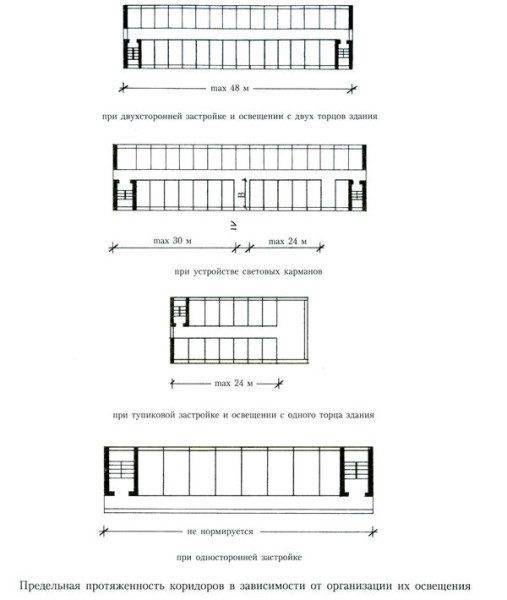

Коридоры, примыкающие к лестницам, также должны быть оборудованы согласна СНиПу- Ширина лестничного марша, по которому планируется эвакуация людей, должна быть не меньше расчетной, либо равна и более, ширины любого выхода (двери) на нее, предназначенного для эвакуации. При этом соответствовать допустимым размерам:
- Здания класса Ф 1.1 – размер должен быть 1350 мм.
- Для зданий с количеством людей, одновременно пребывающим на каждом следующем этаже, кроме первого, превышающим 200 человек – ширина около 1200 мм.
- Для лестниц, предусмотренных для выхода на одиночное рабочее место – не менее 700 мм.
- В других случаях – в среднем 900 мм.
- Допустимый уклон лестниц для эвакуации – 1:1; глубина проступи – не меньше 250 мм, высота подступенника – не выше 220 мм.
Важно! Нарушая стандартные размеры, вы допускаете возможность спускающихся или поднимающихся людей сбивать шаг, спотыкаться и падать.
- Уклон для открытых лестниц может достигать соотношения 2:1.
К сведению! Уклон это соотношение глубины проступи и высоты ступеньки (подступенника).
- Лестницы открытого типа следует изготавливать из негорючих материалов и монтировать около глухих (без световых проемов) стен, класса не ниже К1, с высоким пределом огнестойкости. Такие лестницы должны быть оборудованы площадками на уровне эвакуационных выходов, ограждены на высоту не менее 1200 мм. Расстояние до ближайшего оконного проема не должно быть менее 1000 мм.
- По ширине лестничные площадки должны соответствовать ширине марша.
Необходимая ширина лестничного марша- Двери на лестничную клетку не должны, при открытии, заужать имеющуюся ширину маршей и площадок, на которые выходят. К тому же все двери следует оборудовать доводчиками, позволяющими фиксировать полотно в нужном положении.
- Не допускается загромождение лестничных клеток:
- Встроенными шкафами. Исключение – шкафы с коммуникациями.
- Оборудованием, выступающим на высоте 2200 мм от проступей и площадок из плоскости стен.
- Бытовыми предметами (ящики, детские коляски и многое другое).
- Прокладывать газопроводы, электрокабели. Исключение составляет проводка для освещения непосредственно лестничной клетки.
- Допускается:
- Располагать приборы системы отопления исключительно в незадымляемых помещениях – лестничные клетки типа Н2 и Н1.
Использование светящихся перил – позволяет эксплуатировать лестницу в любое время, так как оборудование имеет подключение к запасному питанию- Расположение мусоропровода и электропроводки для освещения жилых помещений в обычных лестничных клетках сооружений до 28 м.
- Лестничные клетки следует оборудовать выходом наружу непосредственно, либо через вестибюль. Примыкающие к вестибюлю коридоры требуется отгородить стеной (перегородкой) с дверным проемом. Если эвакуационный выход осуществляется по двум лестница через общую площадку, то одна, как минимум, должна быть оборудована выходом непосредственно на территорию, прилегающую к зданию. Лестничные клетки типа Н1 обязаны иметь выход исключительно непосредственно наружу.
- Лестничные клетки типа Л1, Н1 и Н2 следует освещать естественным путем, через специальные отверстия в фасадных стенах на каждом этаже. Рекомендованная площадь световых проемов – 1,2 м2 и более. Количество неосвещенных, таким образом, конструкций не должно превышать 50% от общего количества. Это правило работает для зданий:
- Класса Ф2, Ф3 и Ф4 — клетки типа Н2, Н3 устроенные с доступом воздуха при пожаре.
- Класса Ф5 категории В (высота до 28м), — клетки типа Н3 с возможность попадания воздуха при пожаре. Что касается категорий Г и Д, то в них не имеет значение высота сооружения.

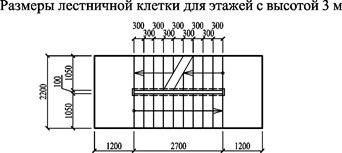

На рисунке пример правильной лестницы для жилых помещений- Лестничные клетки типа Л2 необходимо оборудовать световыми проемами в покрытии площадью около 4 м2, при условии наличии просвета между проемами шириной не менее 700 мм. Либо световой шахты по всей высоте лестничной клетки, горизонтальным сечением не меньше 2 м2.
- Защита лестничных клеток ( для типов Н2 и Н3) от задымления предусматривается в соответствии со СНиПом 2.04.05. В случае необходимости лестницы типа Н2 делят по высоте на отдельные пространства с помощью глухих противопожарных перегородок. Переход из отсека в отсек осуществляется вне лестницы.
- Лестничные клетки типа Н2 оборудуются глухими (не открывающимися) окнами.
- Открытые переходы к конструкциям типа Н1 устраиваются шириной от 1200 мм, высотой ограждения 1200 мм. Расстояние между дверными проемами в уличной воздушной зоне 1200 мм и между дверными проемами и окном более 2000 мм. Это обеспечивает незадымляемость лестничной клетки.
- В зданиях с допустимой высотой до 28 м практически любой классности функциональной пожарной опасности могут предусматриваться лестничные клетки типа Л1. Для зданий класса Ф5 (с категориями А и Б) выход в коридор на этажах должен быть предусмотрен посредством тамбура-шлюза с постоянным доступом воздуха.
- Для зданий выше 28 м рекомендованы незадымляемые лестничные клетки типа Н1.
- Лестничные клетки типа Л2 допустимо предусматривать в зданиях с классом пожарной опасности Ф1, Ф2, Ф3 и Ф4 высотой не более 9 м.
- В зданиях с оборудованными незадымляемыми лестничными клетками устанавливают системы дымоудаления с датчиками дыма во всех общих помещениях (холлы, коридоры, фойе, вестибюли).
Примечание! Датчики дыма следует устанавливать в любых местах, где существует вероятность возгорания, они обеспечивают практически полную безопасность людей, находящихся в помещении.
Немаловажный момент – сооружения правильной лестницы на выходе из подвалаКлассификация зданий и помещений
Еще несколько понятий, которые мелькали в тексте и, возможно, вызвали вопросы. Речь идет о возможной пожарной опасности, по которой разбиваются на классы сооружения, здания и их части – помещения в зависимости от меры безопасности для людей находящихся в них в случае пожара.
При классификации учитываются многие факторы:
- Возраст.
- Физическое состояние.
- Возможность пребывать в состоянии сна.
- Количество постоянно присутствующих.
Станет понятнее, если приведем несколько классов ФПО (функциональной пожарной опасности):
- Ф 1 – помещения для постоянного и временного проживания.
- Ф 1.1 – учреждения для детей дошкольного возраста, специальные инвалидов и престарелых граждан, больницы, корпуса для сна школ – интернатов.
- Ф 1.2 – гостиницы, общежития, дома отдыха, пансионаты, санатории.
- Ф 1.3 – жилые многоквартирные дома.
- Ф 2 – культурно – просветительные и зрелищные заведения.
- Ф 2. 1 – цирки, театры, концертные залы, спортивные сооружения, клубы и другие направления в закрытых помещениях.
- Ф 2.3 – подобные заведения вышеописанным на открытых площадках.
- Ф 2.2 – выставки, музеи, танцевальные залы в закрытых помещениях.
- Ф 2.4 – то же на открытом воздухе и так далее до Ф 5 (читайте первоисточник – СниП).

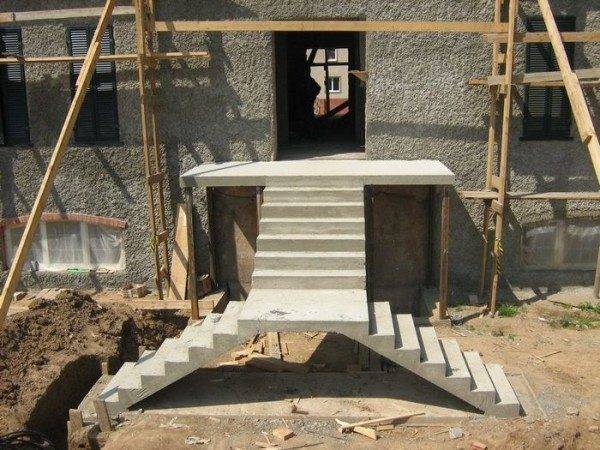

То, что вы видите на фото – также называется лестничным маршем, все правила по эксплуатации применяются к ней в полной мереВышеизложенное является частью дополнительной информации о пожарной безопасности строящихся и готовых сооружений в отношении конструкций лестничных клеток. Мы постарались дать как можно больше полезных сведений на данную тематику, чтобы у вас не осталось вопросов, и были найдены все ответы.
Также в статье имеются полезные рисунки и фотографии, которые позволяют ознакомиться с данной темой наглядно.

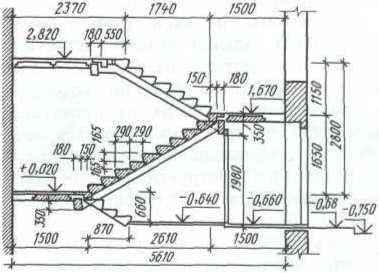

Наглядный пример того, как выглядит лестничная клетка в разрезеВывод
Обустройство лестничных клеток, как вы уже поняли, требует особого подхода, безусловно, это не касается тех конструкций, что возводят в загородных домах (читайте также статью Высота перил лестницы: от размера до готового изделия).
Хотя и для них есть некоторые требования по технике безопасности:
- Не допускается монтаж лестниц с узкими ступенями и без установки перил, особенно это касается винтовых сооружений, когда люди пытаются сэкономить как можно больше пространства. На таких конструкциях ограждения должны быть расположены с внешней стороны, с соблюдением норм и правил по установке балясин.
Высота перил лестницы: от размера до готового изделия- Все лестницы должны иметь возможность не только по ним подниматься, но и переносить, в случае чего, различные предметы: коляски с детьми, кресло для инвалидов и многое другое.
- Для деревянных конструкций есть одно важное требование – материал следует должным образом обработать, чтобы исключить возможность возгорания. Запомните, нельзя использовать слишком сухую древесину, так как именно она становится зачастую источником пожара в доме. Цена, в данном случае, не показатель.
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
