Инструкция Обогрев Кровли Водостока Желоба

Под системой управления подразумевают шкаф управления, специальные терморегуляторы, датчики температуры, осадков и воды, пускорегулирующую и защитную аппаратуру. Особое внимание следует уделить терморегулирующей аппаратуре, так как во многом эффективность системы антиобледенения кровли зависит от алгоритма работы терморегулятора.

Метеостанция

Наиболее эффективный алгоритм работы реализован в специализированных терморегуляторах, которые часто называют метеостанциями. За счет наличия ряда датчиков, фиксирующих одновременно несколько параметров влияющих на формирование ледяных и снежных массивов на кровле. Метеостанции могут иметь датчик температуры окружающего воздуха, датчик, фиксирующий осадки и остаточную влагу на кровле. Метеостанции имеют несколько предустановленных программ работы и функцию временной задержки отключения обогрева после окончания осадков. Кроме этого метеостанции позволяют экономить значительное количество электроэнергии, затрачиваемой на работу системы. Часто экономия достигает до 80%.

Терморегулятор с датчиком температуры окружающей среды.

Для работы небольших систем антиобледенения или обогрева отдельных элементов кровли можно применять двух диапазонный терморегулятор с датчиком температуры воздуха, выставив температуру включения и отключения системы, вы ограничите ее работу в необходимом вам температурном коридоре, как правило, он составляет от +5 °С до -15 °С.

Такой диапазон температур не случаен, он позволяет охватить все негативные температуры, которые могут повлиять на образовании наледи. Стоит отметить, что работа системы антиобледенения кровли при температуре ниже -15 °С не целесообразна. На, то есть несколько причин. Во-первых, при температуре ниже -15 °С осадки выпадают крайне редко. Во-вторых, при данных температурах наледь уже не образовывается. Именно по этим причинам принято ограничивать нижний температурный предел на уровне -15 °С.

Обогрев желобов и водостоков саморегулирующим кабелем

Большая территория России находится в зоне обильных снегопадов. Снежный покров до 100 см обычное явление. При этом в течение зимы и особенно ранней весны снегопады часто сопровождаются оттепелями. Это приводит к накапливанию снега на крышах, его подтаиванием и обледенением водостоков. В период массового таяния снега они просто становятся своей противоположностью.

Вместо того, чтобы отводить лишние воды подальше от фундамента, превращаются в настоящие плотины. Вода скапливается, частично образуя новые ледяные заторы, частично превращаясь в сосульки, торосами, свисающими с крышами. Внешне это смотрится даже красиво. Но вред, который наносится кровле и фасаду трудно оценить. Возникает зона повышенной травмоопасности. Под сосульками просто опасно ходить.

Чтобы этого избежать нужно регулярно чистить снег или прибегать к средствам искусственного удаления излишков воды и снега. Проще говоря, не допускать образования наледи.

Содержание статьи

Актуальность обогрева желобов и водостоков

Специалистами разрабатывается множество методов борьбы с обледенением водостоков. Среди них можно выделить:

механический;
обработка перегретым паром;
электроимпульсный;
ультразвуковой;
лазерный;
профилактические – теплые чердаки.

В настоящее самым эффективным и технологичным становится метод подогрева кабельными антиобледенительными системами.

Суть метода простая – саморегулирующийся обогревающий кабель прокладывается вдоль водосточных желобов и других его элементов. В периоды оттепелей при колебании температуры от -5 до +3 и наличие снега подается напряжение, и система постоянно растапливает лед.

Для экономии электроэнергии устанавливаются температурные и осадочные датчики, которые регулируют подачу напряжения на кабель и соответственно его нагрев. Для безопасности обязательно подключается защитное устройство УЗО (30 мА).

Проектирование работ

Как и любые строительные работы обустройство должно начинаться с обследования объекта, составления технического задания и проектирования. В первую очередь выделяются места интенсивного образования наледи:

всегда под подозрением желоба водостоков;
зона особого риска воронки для отвода воды;
канализационные ливневки;
стоит обращать внимание на водосборники дренажи;
места образования сосулек – карнизы кровли;
стыки кровельных скатов.

Обязательно учитывается тип кровли и ее особенности – угол ската, геометрия, материал покрытия и ряд других факторов. Большое значение имеет кровля холодная или теплая. Если при проектировании мансарды допущены ошибки, то это может создать дополнительные проблемы. При обильных осадках снег скатывается с крыши и образует обледенение на холодной кромке. Соответственно в этих местах требуется прокладка теплового кабеля. Причем укладываться он должен петлями или зигзагами, диаметром 30-50 см. На холодных крышах такой проблемы нет.

Для грубого расчета потребности в электроэнергии можно применять следующую формулу: на 1 м стока шириной 100-150 мм затрат энергии 30-60 Вт/кв.м.

Технология укладки саморегулирующего кабеля

Монтаж обогрева желобов и водостоков следует проводить с осторожностью. Нельзя нарушать ее расчетных параметров, допускать появления монтажных отверстий. Все крепления кабеля делаются самоклеящейся лентой или фиксируются клипсами.

Греющий кабель

Саморегулирующий кабель для обогрева желобов и водостоков не должен создавать помех для стоков воды и задерживать мелкий мусор. По поверхности кабель укладывается в два слоя в виде шлейфа. С особой осторожностью обкладываются сливные желоба. В ливневой канализации и местах дренажа обязательно доводиться до точки промерзания почвы.

В точках перехода от стоков к ливневой трубе предусматриваются распределительные коробки. Система распределения саморегулирующегося кабеля по крыше и трубе должны быть независимыми. Кроме кабеля в систему подогрева входят:

датчики контроля осадков и температуры, устанавливаются во всех узловых местах и как минимум один по каждому направлению от распределительной коробки;

терморегулятор, для простых систем может быть один. Для больших крыш или при использовании энергосберегающих технологий, на каждый контур должен регулироваться независимо;
блок питания, мощность зависит от длины кабеля.

После монтажа обязательно делаются контрольные замеры, проверяется соответствие монтажа электрическим схемам, еще раз проходят по всем точкам соединения. Важно – вся система подогрева должна быть заземлена и тщательно изолирована от атмосферного воздействия, повреждения птицами, грызунами, насекомыми и прочее.

Этапы монтажа

Можно выделить этапы монтажа:

установка распределительного щита;
монтаж автоматов для каждого контура;
прокладка сетевого кабеля до точки подключения тепловых элементов;
монтаж распределительных коробок по каждому контуру;
подготовка трассы для прокладки теплового кабеля;
прокладка основного кабеля. Осуществляется от края кровли и в направлениях желобов, а также водосточных труб;

произвести замеры греющих элементов и занести в паспорт;
закрепить все греющие элементы;
осуществить соединение энергетического кабеля к тепловому;
установить температурные датчики;
смонтировать УЗО;
протестировать работу всей системы.

Всегда нужно помнить, что обустройство обогрева кровли и водостоков не просто избавит от сосулек, но и предотвратит от деформации и разрушения систем водостоков, кровли. Как следствие не разрушается фасад и фундамент. Но нужно учитывать, это система повышенной опасности, должен постоянно проводиться профилактический осмотр и при необходимости ремонт. Использовать только антивандальные аксессуары.

Кроме того, применяется саморегулирующийся кабель для наружных работ от известного производителя. После монтажа подогрева, вся сливная система должна работать в штатном режиме и стоять системы блокировки от засорения. Энергетический кабель прокладывается через металлорукав или в кабельных коробах.

Видео по теме:

Нагревательный кабель для водостоков – решаем проблему с сосульками

Сообщения о пострадавших, на которых обрушились сосульки с крыши дома, появляются в прессе и сарафанном радио, как грибы после дождя, после каждой оттепели. Проблему пытаются решить, вооружив дворников лопатами, однако это порождает другую неприятность – выведенные из строя водостоки, прогнувшиеся под массой льда и снега. Нагревательный кабель для водостоков и кровли – куда более эффективный способ избавиться от наледи.

Почему растут сосульки – корень проблемы

Каскады сосулек и наледи – зрелище красивое, но наблюдать за ним лучше всего в природных заповедниках, а не в городской среде, на козырьках кровли. Борьба с сосульками может кому-то показаться слишком затратным делом, однако на практике вы только сэкономите – в целости и сохранности после затяжной зимы останутся все водостоки, в добром здравии – все члены семьи.

Фото каскада сосулек и наледи

Как ни странно, но сосульки могут при одной и той же погоде расти с разной скоростью, в зависимости от кровли дома. Крыши могут быть холодными и теплыми. Первые либо вообще не утепленные, с температурой воздуха на чердаке, близкой к температуре на улице, либо утепленные настолько хорошо, что практически не пропускают тепло наружу. Второй тип крыш представляет собой плохо утепленное чердачное помещение, которое теряет часть тепла через кровельный материал.

В результате под слоем выпавшего снега образуется плюсовая температура, снег тает, вода стекает вниз, и в водостоках снова преобразуется в лед. Этот вариант еще более опасен, чем в случае с обычной наледью, вызванной оттепелью, поскольку процесс образования сосулек будет продолжаться постоянно, покуда на улице будет минусовая температура, а в помещении под чердаком – плюс. Страдают водостоки, которые несут на себе огромный вес льда, могут пострадать люди, если этот лед сорвется вниз вместе с водостоком.

На фото — образование сосулек на водостоке

В этом случае нужно либо позаботиться об обустройстве лучшего утепления потолка или всей крыши, с правильной толщиной утеплителя и достаточным вентиляционным зазором, либо установить специальный кабель для водостоков, греющий кровлю и желоба, а лучше сделать это в комплексе.

Нагревательный кабель – какой выбрать?

Выбирать придется из недорогого резистивного и дорогого саморегулирующегося кабеля. Резистивный кабель – совершенно обычный, в основе лежит металлическая жила и изоляция. Разве что при выборе изделия следует поинтересоваться сертификатом, подтверждающим его пожаробезопасность. Подключая кабель для обогрева металлических водостоков к замкнутой цепи, вы создадите постоянное сопротивление. Кабель будет поглощать одинаковое количество мощности на протяжении всей эксплуатации, выдавая стабильную температуру.

Не стоит радоваться экономии средств при покупке самого кабеля – со временем вы начнете переплачивать за электричество, потребляемое системой.

Фото кабеля для обогрева металлических водостоков

К тому же, у такого кабеля есть серьезный недостаток – в местах перехлеста он часто перегорает. Еще один минус – невозможность свободно нарезать куски нужной длины. В продажу поступают уже подготовленные отрезки и блоки, которые монтируются без изменений. Единственный выход – подбирать блоки таким образом, чтобы их общая длина перекрывала нужный отрезок крыши.

Саморегулируемый кабель – более технологичное решение для обогрева кровельных свесов и водостоков. Его структура представляет собой матрицу, которая «умеет» реагировать на температуру окружающей среды и менять уровень сопротивления. Следовательно, меняется и температура нагрева всего кабеля. Благодаря этому существенно экономится электроэнергия. Само собой, саморегулирующийся кабель стоит дороже, однако его срок эксплуатации гораздо больше, прежде всего, за счет устойчивости к перегоранию. Кабель можно нарезать на куски любой длины прямо на объекте. К тому же, отпадает необходимость в использовании датчика температуры, который регулирует работу резистивного кабеля.

Так какой же нагревательный кабель приобретать – резистивный или саморегулирующийся? На самом деле, лучшим вариантом считается их комбинация – за обогрев водостоков и желобов отвечает саморегулирующийся кабель, а в кровельной части, для ликвидации наледей, используют резистивный. Это позволяет и сэкономить на покупке стройматериалов, и получить качественную систему обогрева кровли и стоков.

На фото — саморегулирующийся нагревательный кабель для водостока

Мощность резистивного кабеля для системы обогрева кровли – от 18 Вт до 22 на погонный метр. В случае с саморегулирующимися изделиями допустима мощность до 30 Вт на метр. Это в том случае, если и кровельный материал, и водостоки выполнены из металла – пластик может не выдержать слишком высокую температуру нагрева. Максимальная мощность кабеля для пластиковых водостоков – 15–17 Вт.

Подготовка к монтажу – закупаем детали

Помимо самого кабеля, для монтажа системы обогрева понадобятся крепежные элементы, входной трехфазный защитный автомат, приборы автоматического отключения на 30 мА, контактор четырехполюсной, однополюсные автоматы защиты на каждую фазу, сигнальная лампа, автомат защиты цепи управления термостата. Также будут нужны для питания греющих элементов силовые кабели, для соединения датчиков термостатов с блоком управления – сигнальные кабели, муфты для обеспечения полной герметичности соединений.

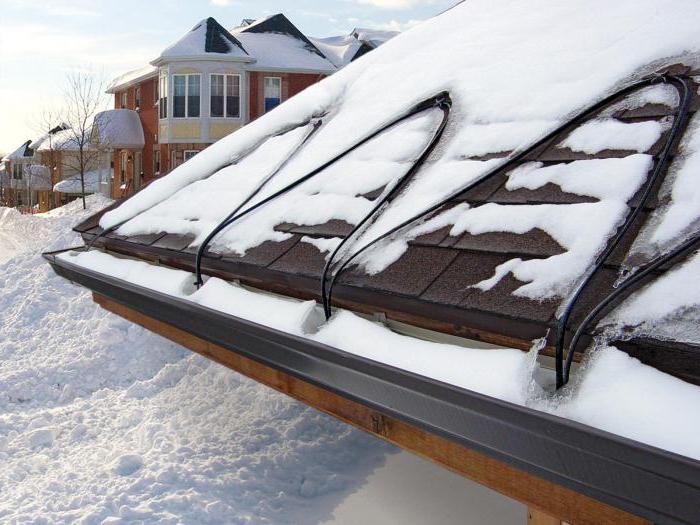

Фото системы обогрева водостоков

За регулировку работы системы нагрева отвечают такие устройства, как терморегулятор и метеостанция. Терморегулятор включает систему обогрева, если температура окружающей среды достигнет установленной заранее минусовой температуры – обычно -8 °С, и выключает ее при +3 °С. В большинстве случаев можно откорректировать рамки в сторону увеличения или уменьшения.

На фото — терморегулятор системы обогрева водостоков

Метеостанции – приборы более сложные. Датчик влажности и температурный сенсор – основные компоненты метеостанции, реже в более дорогих моделях присутствуют сенсоры осадков и сенсоры влажности, которые позволяют реагировать на снегопад и включать систему при наличии снега на крыше. В итоге процесс эксплуатации системы обогрева получается полностью автоматизированным, тогда как при использовании обычного терморегулятора обитателям дома придется самостоятельно включать и выключать систему, ориентируясь на погоду. Впрочем, оба варианта имеют право на жизнь – терморегуляторы куда дешевле даже самых недорогих метеостанций.

Монтируем со знанием дела

Исходя из описания всех компонентов, необходимых для монтажа системы обогрева водостоков, вы, наверняка, убедились, что самостоятельную установку следует проводить лишь в том случае, если вы имеете обширные знания в электрике и хотя бы немного практики. В остальных случаях рекомендуется обратиться к специалисту. В любом случае, знания о правильном монтаже не будут лишними – вдруг вызванный вами специалист вовсе и не знаток дела, и допускает элементарные ошибки.

Итак, нагревательный кабель прокладывают на участках образования льда и в местах схода талой воды. Одну или несколько нитей кабеля (в зависимости от его мощности) протягивают по всей длине желобов. Воронки и выходные части труб следует усилить дополнительной линией.

Фото прокладывания нагревательного кабеля водостока

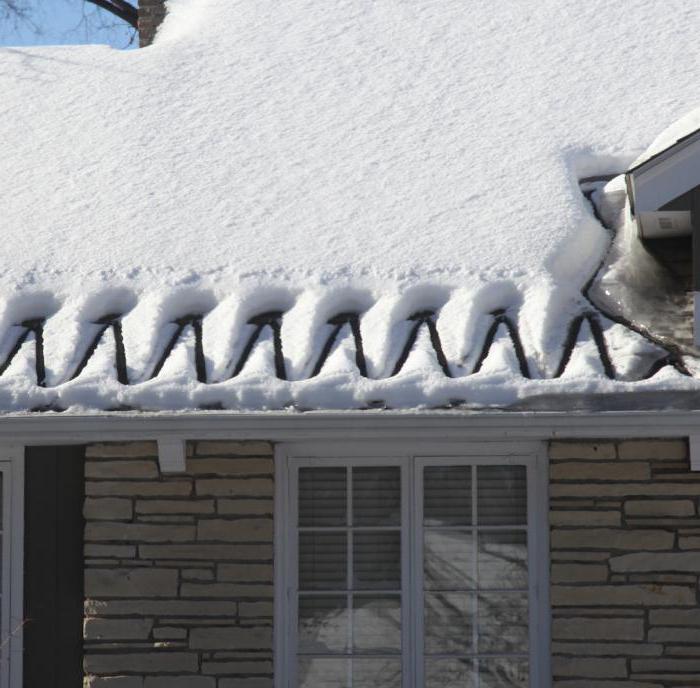

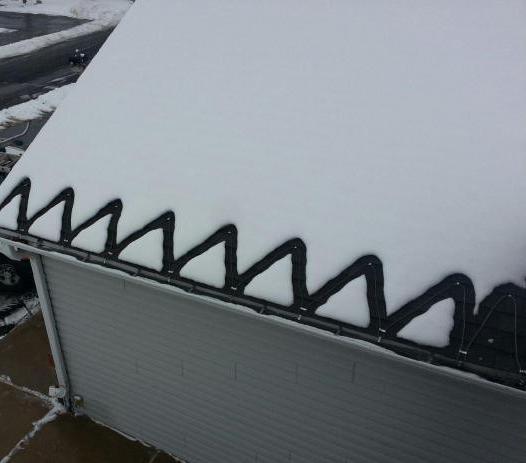

На карнизе кровли кабель укладывают по схеме «змейка», протягивая его вверх-вниз. Шаг «змейки» также зависит от мощности и рисунка кровли, обычно это 30-40 см. Высота волн кабеля должна быть такой, чтобы полностью накрывать зоны холода. При наличии входа в ливневую канализацию кабель должен быть установлен вплоть до коллекторов, которые находятся ниже уровня промерзания.

Для того, чтобы обезопасить саму нагревательную систему, ее укладывают под защитой снегозадерживающих элементов. Они удерживают снег на крыше, предотвращая лавинообразный сход, который способен повредить кабель. Для закрепления кабеля вам понадобится специальная монтажная лента, которая клеится к поверхности кровли на самоклеящуюся основу или на специальный герметик. Проделывать отверстия в кровле для закрепления кабеля не рекомендуется – вы рискуете получить множество протечек. В водосточных желобах для закрепления используют специальную термоусаживаемую трубку.

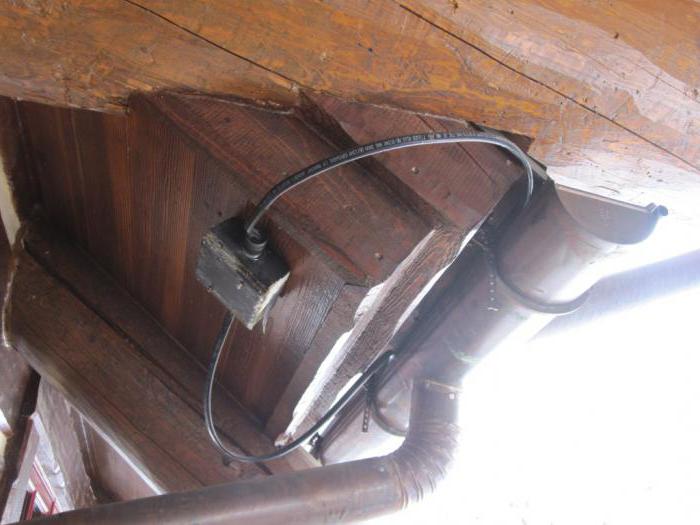

На фото — закрепление кабеля обогрева водостока

После установки кабеля черед монтажных коробов, датчиков термостата или метеостанции. Затем прокладывают сигнальные и силовые кабели, устанавливают щит управления, замеряют сопротивление и прозванивают систему. После тестирования и настройки датчиков система готова к работе!

Монтаж системы обогрева водостоков :: SYL.ru

Почти каждый владелец дома с приходом холодов сталкивается с проблемой, выраженной в обледенении кровельного покрытия. Вместе с этим промерзают водостоки, а с крыши падают снежные сугробы. Эти явления способны снизить эксплуатационные качества дома зимой.

Помимо прочего, негативные воздействия такого рода провоцируют разрушение материалов, которые используются для сооружения здания. Да и лавины снега могут нанести ущерб имуществу и вред здоровью. Поэтому при проектировании дома отдельное внимание следует уделить системе обогрева водостоков.

Формирование системы обогрева

Если вы решили обустроить систему обогрева водостока, то должны знать, из чего она состоит. Современные технологии позволяют реализовать один из множества вариантов. Самыми распространёнными являются греющие кабели, которые питаются от электрической сети.

Специалисты рекомендуют отдавать предпочтение этому варианту, ведь его эффективность превышает результативность других способов. Многие потребители задаются вопросом о том, выгодно ли такое решение. При этом важно учитывать, что стоимость обогрева водостоков изменяется в зависимости от длины элемента системы и качества выбранных комплектующих.

Устройство электрического обогрева

Устройство системы обогрева водостоков отличается сложностью, поэтому комплектующих потребуется много. Среди основных компонентов следует выделить:

щит управления;
распределительный блок;
терморегулятор;
греющий кабель;
крепежные детали.

В свою очередь, каждый из перечисленных элементов имеет в составе отдельные узлы. Например, щит управления предусматривает наличие контактора, входного трехфазного автомата, сигнальной лампы и защиты цепи термостата. Что касается распределительного блока, то он состоит из:

При выборе греющего кабеля вы можете предпочесть резистивный или саморегулирующий.

Выбор типа кабеля

Выбирая кабель для обогрева водостоков, вы должны рассмотреть две его разновидности. Резистивный кабель, например, представляет собой металлический провод, в основе которого лежит наружная изоляция и внутренняя жила. В качестве основной особенности выступает постоянство температуры, сопротивления и мощности. Регулировать режим работы потребителю придётся самостоятельно. Что касается стоимости, то такое изделие более экономично, поэтому обустройство системы обойдётся дешевле.

Обогрев кровли и водостоков может быть осуществлён с помощью саморегулирующегося кабеля, который отличается более высокой технологичностью. Регулировать подогрев, мощность и уровень сопротивления не придётся, так как это происходит в автоматическом порядке, что зависит от природных условий.

При прокладке линий преимущества использования такого кабеля вы сможете оценить самостоятельно, ведь требования не столь высоки. В процессе эксплуатации затраты на энергоисточник окажутся ниже. Использовать датчики температуры не придется, ведь контроль системы будет происходить автоматически.

Особенности системы обогрева на основе саморегулирующего кабеля

Если вы решили выполнить обогрев водостока саморегулирующимся кабелем, то для начала необходимо рассмотреть его особенности. Среди прочих минусов можно выделить быстрое старение полимерной матрицы, что негативно сказывается на мощности. Кроме того, стартовые токи превышают рабочий ток в 2 раза, эти данные необходимо соотносить с энергетической системой здания.

Если данный способ обогрева водостока используется в районе, где зима довольно сурова, то следует выбирать кабель скачкообразного изменения мощности. В этом случае удастся увеличить теплоотдачу, что предотвратит образование наледи. При необходимости снижения затрат на оборудование лучше использовать комбинированный обогрев водостока. В данном случае саморегулирующийся кабель устанавливается для водосточных труб, резистивный кабель – для желобов, а также водосливов. Если следовать такой методике, то экономия получится значительной.

Когда осуществлять монтажные работы

Проектировать разводку линии и осуществлять монтаж остальных частей системы рекомендуется на стадии создания плана постройки. Однако если сделать это в процессе сооружения здания не удалось, то работы можно выполнять в любое время до наступления холодов.

Монтаж системы

Монтаж обогрева водостоков можно начинать лишь после ознакомления с правилами прокладки линий и фиксации отдельных элементов цепи. Проектируя разводку, необходимо ориентироваться на технологию. Кабель должен находиться в тех местах, где сходят талые воды. Линии прокладки кабелей должны быть оформлены в одну или несколько нитей. При этом необходимо учитывать диаметр желобов.

С оглядкой на размеры элементов системы водостока необходимо определить полную мощность. Стандартным решением является 300 Вт/м². Отделывая выходные части трубы и воронки, необходимо создать усиление с помощью двух линий кабеля. Их мощность не должна превышать 30 Вт на погонный метр. Оформляя ендову, вы должны определить длину кабеля таким образом, чтобы он покрывал 2/3 пространства. Мощность греющего кабеля для ендовы составляет 300 Вт на квадратный метр. Для того чтобы повысить эффективность обогрева около карниза, необходимо использовать змеевую технологию укладки.

Инструкция по монтажу

Если необходимо обогреть водостоки для крыши, то на первом этапе необходимо разметить места, где будут уложены кабели. В процессе этого следует учитывать сложность поворотов системы. При необходимости детали нужно будет нарезать и уложить, соединив их с помощью муфт. Поверхность площади следует внимательно осмотреть, чтобы выявить острые выступы и углы. По линии цепи могут возникнуть места, которые будут способствовать разрыву кабеля.

Обустраивая систему обогрева кровли и водостоков, вы должны зафиксировать кабель на желобах поперёк конструкции, используя полосы монтажной ленты. Специалисты рекомендуют придерживаться расстояния между крепежами. Для резистивных изделий этот параметр составляет 25 см. Если осуществляется монтаж саморегулирующего кабеля, то расстояние должно составить 50 см.

Для фиксации полос ленты нужно использовать заклепки. В тех местах, где будут соединения, следует осуществить обработку монтажной пеной. Кабель может быть уложен по прямой или змейкой. Крепление следует осуществить монтажной лентой или термоусаживаемыми трубками. Если высота труб превышает 6 м, то металлический трос позволит дополнительно закрепить элементы. Герметик и монтажная пена должны быть использованы при монтаже к кровельным покрытиям, это позволит обеспечить надежное сцепление.

Покрытие крыши не следует сверлить. Это не зависит от типа используемого материала. В противном случае вы спровоцируете течи, которые появятся в скором времени. Это негативно скажется на стабильности микроклимата, а также целостности предметов интерьера. Устанавливая подогрев водостока для крыши, вы должны определить место, где будет располагаться монтажная коробка. Мастеру предстоит проверить сопротивление изоляции секций.

Заключительный этап

На следующем этапе можно установить термостатные датчики. Далее укладываются силовой и сигнальный кабели. Специалисты рекомендуют замерить сопротивление кабелей. Устройство автоматического отключения следует протестировать на соответствие защитной функции.

Термостату нужно задать подходящие настройки. Только после этого можно вводить систему в эксплуатацию. Важно проверить эффективность и стабильность работы системы обогрева. Если будут выявлены несоответствия, то настройки следует отрегулировать.

видео-инструкция по монтажу своими руками, особенности кабельной системы утепления, цена, фото

Тема этой статьи — кабельный обогрев водостоков.

Мы выясним, какие цели он преследует; кроме того, нам предстоит познакомиться с типами оборудования, которое может использоваться в системах обогрева.

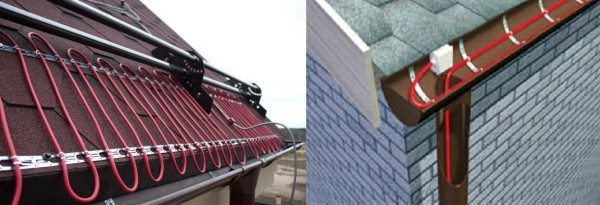

Система обогрева кровли и водостоков.

Зачем это нужно

Очевидная цель — избавиться от наростов льда, предотвратить сужение просвета водостоков и утяжеление желобов. Наросший лед вполне способен полностью заблокировать отток талой воды с крыши. Последствия довольно неприятны: свес кровли будет украшен массивными сосульками, падение которых не сулит ничего приятного ни пешеходам, ни автотранспорту.

Кроме того: крепление водостоков не рассчитано на массу десятков, а то и сотен килограммов льда.
Падение заполненной льдом трубы тоже способно наделать много бед, да и восстановление водосточной системы будет довольно дорогостоящим.

Почему водостоки и желоба зарастают льдом?

Причины две:

В оттепели и межсезонье температура в течение суток часто колеблется около нулевой отметки. Весьма типична ситуация, когда снег тает на солнце и тут же намерзает в виде льда на внутренней стенке трубы, провешенной в тени.
Кроме того, так называемые «теплые» кровли с жилыми мансардами или эксплуатируемыми чердаками под ними могут вызывать таяние скапливающегося снега при температуре до -10С. Понятно, что существенная часть талой воды не успеет сбежать вниз.

Крыша дома с жилой мансардой на тепловизоре.

Реализация

Система обогрева водостоков и желобов вполне предсказуемо представляет собой греющий кабель и некоторое количество вспомогательного оборудования. Все прочие способы подвода тепла обходятся намного дороже на стадии монтажа или эксплуатации.

Кабель

Начнем с выяснения того, каким может быть греющий кабель: кабельный обогрев очень сильно зависит от его типа и в плане реализации, и по степени экономичности.

Собственно, если не вдаваться в непринципиальные подробности, то можно выделить два основных типа решений:

Резистивный.
Саморегулирующийся.

Что представляет собой резистивный кабель для обогрева водостоков? Всего лишь проводник с достаточно высоким удельным сопротивлением в герметичной изоляции. Поскольку удельное сопротивление постоянно, постоянно и тепловыделение (разумеется, при постоянном напряжении питания).

Второстепенные детали могут варьироваться:

Токоведущих жил может быть одна или две.
Могут присутствовать дополнительные слои изоляции и защитные оболочки — фторопласт, стекловолокно и т.д.
Поскольку одножильный кабель этого типа представляет собой довольно мощный источник электромагнитного излучения, он часто снабжается экранирующей оплеткой из тонкой медной проволоки или оболочкой из алюминиевой фольги.

Двужильный резистивный кабель в оплетке.

У кабеля, однако, есть несколько присущих ему недостатков, от которые невозможно избавиться в рамках самого принципа его работы.

Он неэкономичен. Если водосточная труба заполнена льдом лишь в нижней части, обогрев водостока все равно будет одинаковым по всей его длине.

При фиксированном удельном сопротивлении погонного метра для обеспечения номинального тока (и, соответственно, тепловыделения) проводник должен иметь строго определенную длину. Сколь-нибудь значительно укоротить или удлинить его нельзя.
При перехлестах кабеля возможен локальный перегрев. Последствие — разрушение изоляции и перегорание токоведущих жил вследствие короткого замыкания.

Обратите внимание: если в металлическом водостоке крыши провод лишь перегорит сам, то в пластиковом он с большой вероятностью еще и расплавит стенки.

Всех этих недостатков лишен саморегулирующийся кабель.

Как он устроен?

Две токоведущих жилы имеют низкое сопротивление и рассчитаны на значительный ток. При работе они сами тепла почти не выделяют.
Между жилами расположена собственно саморегулирующаяся матрица — вставка из полимера с высоким коэффициентом температурного расширения, насыщенного мелкодисперсным проводником (как правило, угольной пылью).
От внешней среды вся конструкция защищена герметичной изоляцией.

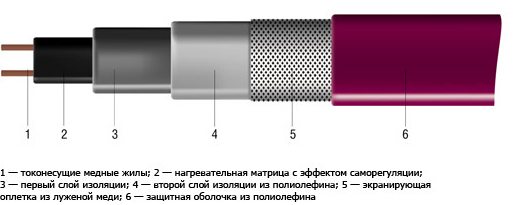

Устройство саморегулирующегося кабеля.

При охлаждении полимерная вставка уменьшается в размерах. При этом частицы проводника сближаются. Сопротивление падает, и текущий через вставку ток увеличивается. Участок кабеля начинает греться.

При перегреве процесс инвертируется.

В результате столь остроумной конструкции можно не бояться перегревов; кроме того, кабель может быть порезан отрезками произвольной длины.

Дополнительное оборудование

Какого еще оборудования требует обогрев желобов и водостоков?

Набор из общего УЗО и автомата на каждом отдельном контуре страхует от короткого замыкания.
Термостат с выносным датчиком включает и выключает нагрев лишь в определенном температурном диапазоне (обычно от -8 до +3 С).

Полезно: более дорогая альтернатива термостату — метеостанция, отслеживающая изменения толщины снежного покрова на крыше и его таяние.

Автомат защиты управляющей цепи термостата или метеостанции.
Обычные изолированные кабели, которыми питание подводится к водостокам.
Сигнальный кабель для подключения выносного уличного термодатчика.
Монтажные коробки.
Герметичные муфты для подключения кабелей.
Монтажная лента с герметиком и заклепками.
При высоте кровли свыше 6 метров — металлический трос в защитной оболочке.

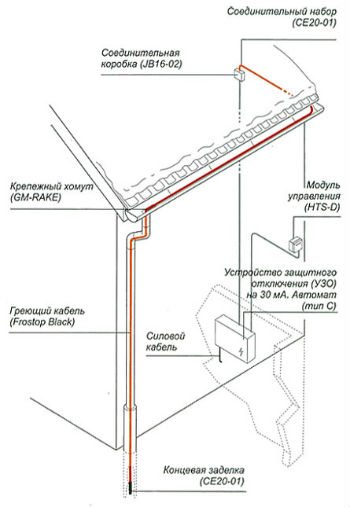

Схема подключения оборудования.

Монтаж

Монтаж обогрева водостоков и желобов, в общем-то, не представляет особых сложностей: кабель с удельной мощностью 20-30 ватт/метр прокладывается на горизонтальных участках с фиксацией монтажной лентой; в вертикальных водостоках он просто свешивается внутри.

Как всегда, дьявол кроется в деталях.

В случае большой (от 6 метров) высоты вертикального водостока кабель крепится к металлическому тросу, который провешивается внутри трубы. Иначе обрыв делается слишком вероятным.
В желобах монтажная лента фиксируется заклепками; затем область крепления для герметизации промазывается герметиком. Шаг точек крепления — 25 см для резистивного и 50 для саморегулирующегося кабеля.
Перед первым включением обязательно проверяется сопротивление кабелей. Таким образом можно перестраховаться от коротких замыканий вследствие повреждений или ошибок при монтаже.

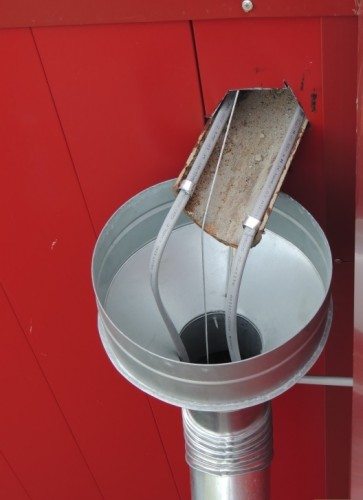

На фото кабель запущен в водосток в две нитки. Такая схема применяется в случае «теплых» кровель, которые текут даже в мороз.

Заключение

Видео в этой статье предложит вам наглядное описание того, как можно организовать обогрев водостоков своими руками. Успехов!

Обогрев водостоков и желобов — Системы промышленного электрообогрева

Обледенение водосточных труб и желобов – главный враг водосточной системы здания в холодный сезон, нарушающий ее работоспособность.

На холодной крыше с минимумом потерь тепла, когда на собственно кровле снег не подтаивает, для устранения проблемы вполне можно обойтись оснащением водосточных труб и желобов греющими кабелями.

Теплая крыша требует более масштабного подхода – см.: Обогрев кровли, Обогрев капельника.

Кабель: подбор, характеристики

Базовый критерий подбора погонной мощности – диаметр водосточных труб и ширина желобов. Характеристики материала системы водостока (например, большая теплопроводность металла, нежели пластика) также важны, но менее. Подверженность ветру, высотность и прочие сложные условия эксплуатации требуют повышения мощности; и наоборот: при незначительном обледенении значительная мощность не нужна.

Таблица 1: Выбор кабеля для систем обогрева (усредненные значения)

Диаметр труб/ Ширина желобов	<100 мм	120 – 150 мм	150 – 160 мм	200 мм
Погонная мощность, требуемая на участок	30 – 40 Вт/м	50 – 60 Вт/м	60 – 100 Вт/м	80 – 120 Вт/м
Греющие кабели, Х – число ниток	Raychem GM2-X х 1 HeatTrace GT-2 x 1 Nelson SLT2 x 1 Nexans DeFrost Pipe 20 x 1	Raychem GM2-X-C x 1 Nelson LT-28-jt x 1 Nelson CLTR-28-JT x 1 Nexans DeFrost Pipe 30 x 1 FreezStop 25K x 1	GM2-X-C x 1 LT-210-jt x 1 DeFrost Pipe 30 x 1 FreezStop 25K x 2	GM2-X-C x 2 LT-28-jt x 2 LT-210-jt x 2 DeFrost Pipe 30 x 2 FreezStop 25K x 2

Рекомендуется использовать при монтаже в водосточной трубе саморегулирующийся кабель: во-первых, эксплуатация экономически более выгодна с учетом экономии электричества в сухом состоянии, а во-вторых, он вполне стоек к локальным перегревам – в отличие от резистивного кабеля, который по этой причине не всегда пригоден. Ведь в водостоках и желобах всегда копится грязь, опавшая листва.

Разветвление

Рекомендуем также узлы разветвления как средство оптимизации подвода питания на участках с большим числом водосточных труб и желобов:

Тройниковая монтажная коробка

Решение вполне универсальное, но без создания трех муфтовых соединений не обойтись.

Узел сращивания-разветвления для промышленных нужд. Недостаток – некоторое неудобство клемм.

RayClick PT-02, RayClick T-02

Оптимальны для греющих кабелей бренда Raychem.

Предлагаем вашему вниманию базовые правила установки греющего кабеля в водосточной системе здания:

Водосточные трубы

По сути, водосточная труба – это некое поддувало с постоянно восходящим потоком воздуха, который пусть незначительно, но усиливается после монтажа греющего кабеля внутри водостока. Отсюда необходимость в усилении посредством дополнительных петель у отмета, а также вокруг водоприемной воронки. Это означает расход сверх расчетной нормы еще полутора – двух метров греющего кабеля на каждую трубу.

В случае, когда водосток ниже четырех метров в высоту, производители в своих рекомендациях не настаивают на дополнительном укреплении при опускании кабеля внутри. Но, поскольку эксплуатант всегда стремится к увеличению срока службы греющего кабеля, логичнее перенести механическую нагрузку с собственно кабеля на дополнительно закрепляющий его трос, а, кроме того, оснастить кабель на выходе из трубы металлической накладкой.

Водостоки внутри здания

Такие водосточные трубы находятся преимущественно внутри и в тепле – кроме верхней части, которую и имеет смысл прогревать, опуская кабель сверху на 0,8 – 1,5 м до уровня перекрытия. Не помешает и обогрев незначительного участка вокруг воронки, что реализуется закреплением кабеля на металлической сетке. Поскольку работающий как поддувало выход из трубы также бывает не защищен, логично для решения проблемы подавать электричество и снизу – введением греющего кабеля внутрь трубы через хомут с сальником. Электрообогрев одной трубы с обоих концов имеет, правда, один существенный минус: помимо лишних трудозатрат, при высоте до восьми метров это может означать нулевой выигрыш от экономии на расходуемой длине греющего кабеля.

Подвесные желоба

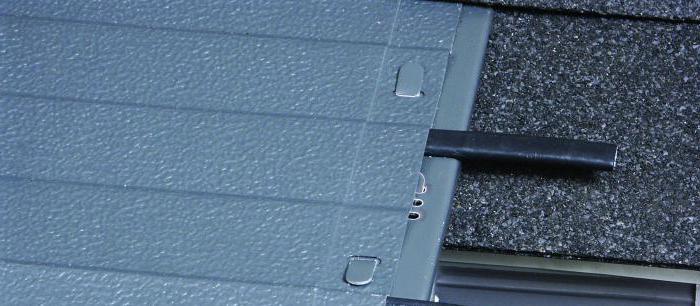

Желоба располагаются горизонтально и требуют закрепления греющего кабеля отрезками монтажной ленты через каждые 30 – 50 см. Для крепления ленты к металлическому желобу рекомендуются заклепки, к пластиковому – саморезы. В желобе же монтируется датчик влаги – если имеется метеостанция. Подбор кабеля – в Таблице 1.

Разуклонные желоба

В данном случае мы говорим не о ширине, а об объеме накапливающейся наледи, что и служит критерием выбора греющего кабеля. При сильном обледенении рекомендуется использовать кабель на 30 Вт, при умеренном – на 25 Вт, возможно и на 18 Вт.
