Как отличить нихром

Нихромовая проволока является востребованным материалом, который уже занял место «традиционного» среди многих подобных изделий. Получают его благодаря сплаву никеля с хромом.

Если вы также в поисках такого варианта, то просто введите в запрос поиска нихромовая проволока купить после чего просмотрите все предложенные изделия.

Что такое нихром

Стоит отметить, что в подобном сплаве содержится большая концентрация элементов химического характера, что и обеспечивает прочность и сопротивление к электрическим воздействиям.

Почему же нихром является востребованным в различных сферах? Вот несколько особенностей этого материала:

  • устойчивость. Изделие не ржавеет, отлично противостоит коррозии, что нельзя сказать о других видах металлов;
  • не поддается деформации. Нихромовые проволоки сохраняют свойства при любых воздействиях;
  • эластичность. Материалу можно придать разнообразные формы.

Нихромовые проволоки применяются в различных сферах. Изделие используется для изготовления станков, приспособлений для обработки древесины.

Широкое применение проволока нашла в создании обыкновенных бытовых обогревателей.

Существует определенная классификация нихромовых изделий, которая необходима в случае их применения в различных системах. Например, маркировка C говорит о том, что изделие используется для изготовления различных элементов, характеризующихся сопротивлением.

Буква H на проволоке указывает на то, что материал применяется для создания нагревательных систем.

Артикул ТЭН означает, что нихромовая проволока используется в изготовлении электрических вариантов. Чаще всего это системы нагревания.

Как отличить

Во время приобретения некоторым покупателям довольно сложно отличить нихромовую проволоку от других изделий. Чаще всего материал путают с вольфрамом.

Чтобы не возникало таких вопросом, можно воспользоваться следующими советами:

  • устойчивость к коррозии. Нихром обладает меньшим сопротивлением, поэтому при попадании в кислотную среду проволока может поменять цвет;
  • нагревание. При воздействии высоких температур вольфрам поддается деформации;
  • внешний вид. Нихромовая проволока значительно отличается в цветовом решении.

Также, для создания изделия не применяются «холодные» способы обработки, чего нельзя сказать о других металлах. Чаще всего при изготовлении ее сворачивают в катушки, что довольно удобно при использовании.

Вариант «добычи» нихромовой проволоки — в этом видео:

ООО «Электровек-сталь»
+7(495)639-93-00 Москва
+38(056)790-91-90 Днепропетровск
www.evek.org

Твитнуть

Как определить нихром в домашних условиях — VashSlesar.ru

Вы молодой и амбициозный вейпер. У вас появилась электронная сигарета, которая позволяет вам устанавливать собственные намотки и парить на них. Вы научились мотать очень классные койлы, но вот незадача. Когда вы захотели сделать нихромовую спиральку, если ваш термоконтроль на нихроме работает прекрасно, вас может ввести в заблуждение ценовой вопрос на этот материал.

И если вы не хотите тратить кучу денег на эту проволочку, то возникает вопрос – где взять нихромовую проволоку, чтобы не покупать ее в магазине? Попробуем помочь всем начинающим вейперам в этом нелегком деле.

Почему именно нихром

Чаще всего перед создателями койлов возникает вопрос, что лучше для намотки кантал или нихром? Оба этих материала широко используются для изготовления намоток. Но когда речь зашла о том, какая лучше, мнения профи на этот счет разделились. У каждого есть и плюсы, есть и минусы.

Если собрать объективную информацию, то мы получим следующее:

  1. Нихромом называется сплав никеля и хрома, с возможными небольшими примесями других металлов. Проволока из такого материала будет довольно мягкая и гибкая. Эта проволока не будет быстро чернеть.
  2. Кантал – это сплав железа, алюминия и хрома. Если вы встретите название фехраль, то вы должны знать, что речь идет об одном и том же материале. Такая проволока, не имеющая в составе никель, пружинит и имеет не такой высокий срок службы. Такой материал по цене дешевле, чем нихром.

Так как же выбрать, кто из них будет лучше?

Выбор между нихромом и канталом

Как и касаемо всего, что относится к электронным сигаретам, лучшего не существует. Разнообразные характеристики хорошо подходят для одних целей и совершенно непригодны для других. С проволокой та же история.

Рассмотрим характеристики нихрома:

  • нихром, по сравнению с канталом, имеет меньшее удельно сопротивление;
  • на нихромовой проволоке боксмод может выдать больше мощности;
  • нихром не содержит железа. Такая намотка не будет ржаветь, а значит прослужит значительно дольше;
  • нихром очень хорошо проводит тепло. Спираль из этого металла будет быстрее разогреваться и быстрее остывать.

Очевидны преимущества нихрома перед канталом, а значит, самое время задаться вопросом, где найти такую проволоку.

Само собой, что нихромовую нить можно купить в магазинах, где продаются разнообразные принадлежности для парения. Само собой разумеется, что метр такой проволоки может обойтись достаточно дорого. А если вы только начинаете карьеру создателя койлов, то вам нужен будет не 1 м заготовки.

Если такой способ вам не по карману, то можно попробовать поискать нихромовую нить на радиорынках. На просторах нашей родины таковые еще существуют, но совершенно не факт, что вам удастся ее там найти. Но, все тот же радиорынок нам может помочь с этим вопросом, только нужно знать, где искать

Выходом из ситуации может послужить паяльник, который вам удастся найти на радиорынке, или может быть нерабочее устройство вы обнаружите в кладовке или в гараже. Если вам так и не удалось найти паяльник, то его можно купить.

Есть некая сеть магазинов, которая называется Фикс Прайс. Там все товары продаются по фиксированной цене. И паяльник высочайшего китайского качества вам обойдется всего за 1 доллар США.

Дальше производим следующие манипуляции:

  1. Нужно разобрать паяльник и отыскать ту самую нихромовую нить. Нить внутри нашего паяльника действительно оказалась нихромовой и она была ну очень тонкая.
  2. Чтобы узнать сечение вашей проволоки, вам нужно взять карандаш и намотать на него 10 витков нити. Прижав плотно друг к другу 10 витков нити, мы можем достаточно точно определить сечение проволоки.

В нашем случае 10 витков занимают 1 миллиметр, что говорит нам о том, что сечение нашей нити 0.1 мм.

Нихромовая проволока, которую вы сможете извлечь из паяльника в домашних условиях, для использования ее в дальнейшем в намотке койла для электронных сигарет, имеет определенные размеры. Намотка из паяльника, которую нам удалось достать таким образом, стоит очень дешево, как мы узнали.

Купить таких дешевых паяльников можно сколько угодно, но, как мы узнали опытным путем, спираль из нихрома в таких приборах иногда отличается по длине. Разборка бытового паяльника, чтобы получить нихром – рабочая схема. Но что делать если паяльника не нашлось?

Подобную спираль можно найти в старом фене. Фены разных моделей содержат нихромовые спирали разного диаметра, но этот материал там однозначно есть. Следующее место, где можно достать нихром – это обогреватель, который построен по принципу вентилятора, правда этот способ будет немного дороже. И самым труднодоступным способом достать этот металл будет извлечение его из электрической плиты с открытой спиралью.

Не все так сложно, как казалось

Сегодня вы узнали, намотка из нихрома не столь затратное мероприятие. Если вы решите разобрать паяльник, то перед вами будет 2.5 метра проволоки. Из такого количества металла у вас получится далеко ни 1 намотка.

Вы наматывали свой койл, и тут вас посетила мысль – а кто вам сказал, что металл, который вы достали, это вообще нихром? Как отличить его от других металлов и как определить, он ли это? Есть один простой и надежный способ.

Вам нужно будет взять обычный магнит и проверить с его помощью вашу проволоку. Для сравнения, кантал моментально притянется к магниту, а металлу, который вы искали, на магнитное поле будет абсолютно все равно. Удачных вам экспериментов.

А в комментариях мы бы попросили вас поделиться личным опытом. Как и где вы доставали свою нихромовую проволоку?

ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ.
Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.
Не забываем заглядывать в правила форума . Незнание правил не освобождает от ответственности!
Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь.

Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного.
Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

  • Мастеровой »
  • Наши работы »
  • Мастерим сами (Модератор: AndyAB) »
  • Тема: Как на глаз различить нихромовую проволку?

Автор Тема: Как на глаз различить нихромовую проволку? (Прочитано 31315 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Расчет электрического сопротивления нихрома. Проволоки, ленты, нити

Ø типоразмер мм

Электрическое сопротивление нихрома (теория) Ом

Нихромовая нить Ø 0,01 13000
Нихромовая нить Ø 0,02 3340
Нихромовая нить Ø 0,03 1510
Нихромовая нить Ø 0,04 852
Нихромовая нить Ø 0,05 546
Нихромовая нить Ø 0,06 379
Нихромовая нить Ø 0,07 279
Нихромовая нить Ø 0,08 214
Нихромовая нить Ø 0,09 169

Нихромовая нить Ø 0,1

137
Нихромовая нить Ø 0,2 34,60
Нихромовая нить Ø 0,3 15,71
Нихромовая нить Ø 0,4 8,75
Нихромовая нить Ø 0,5 5,60
Нихромовая нить Ø 0,6 3,93
Нихромовая нить Ø 0,7 2,89
Нихромовая нить Ø 0,8 2,2
Нихромовая нить Ø 0,9 1,70
Нихромовая проволока Ø 1,0 1.40
Нихромовая проволока Ø 1,2 0,97
Нихромовая проволока Ø 1,5 0,62
Нихромовая проволока Ø 2,0 0.35
Нихромовая проволока Ø 2,2  0,31
Нихромовая проволока Ø 2,5 0,22
Нихромовая проволока Ø 3,0 0,16
Нихромовая проволока Ø 3,5 0,11
Нихромовая проволока Ø 4,0 0,087
Нихромовая проволока Ø 4,5 0,069
Нихромовая проволока Ø 5,0
0,056
Нихромовая проволока Ø 5,5 0,046
Нихромовая проволока Ø 6,0 0,039
Нихромовая проволока Ø 6,5 0,0333
Нихромовая проволока Ø 7,0 0,029
Нихромовая проволока Ø 7,5 0,025
Нихромовая проволока Ø 8,0 0,022
Нихромовая проволока Ø 8,5 0,019
Нихромовая проволока Ø 9,0 0,017
  Нихромовая проволока Ø 10,0 0,014

Расчет спирали из нихрома. Намотка нихромовых спиралей. Сопротивление нихрома

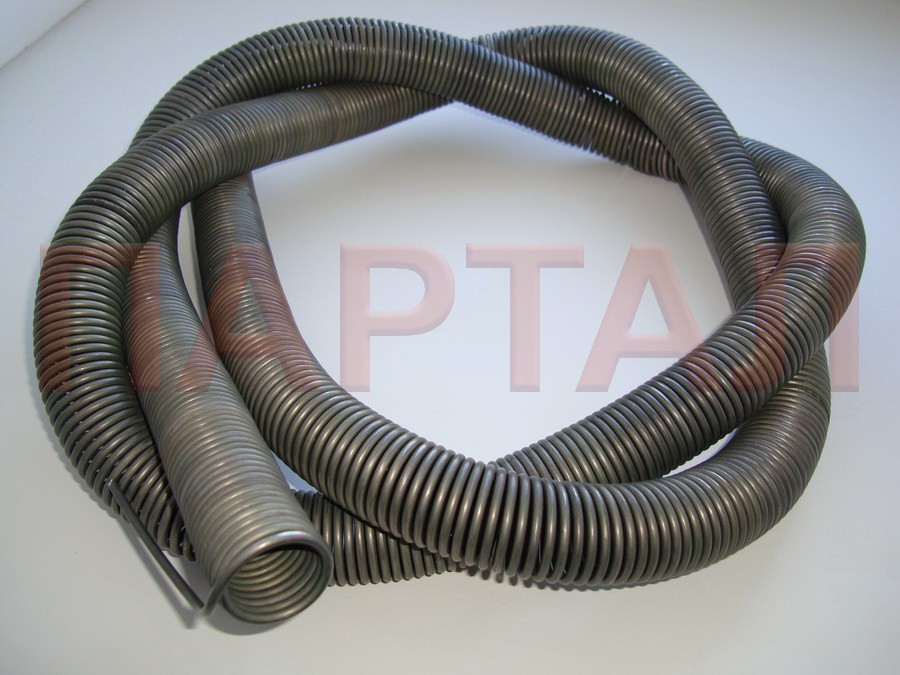

Нихромовая спираль

Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения.

Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром.

«Классический» состав этого сплава – 80% никеля, 20% хрома.

Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».



Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72—73 % никеля и 20—23 % хрома.

Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.

Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17—29 % против 1,5 у Х20Н80.



На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре.

Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С



 Применение нихромовой проволоки



Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава.

Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н.



Примеры применений:

  • бытовые терморефлекторы и тепловентиляторы;
  • ТЭНы для бытовых нагревательных приборов и электрического отопления;
  • нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ, Н80ХЮД-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры.

Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.



 Как навить спираль из нихрома



Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.



Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.









Учет температуры



Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 °С.

Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя.

При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного.

Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.



На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали.

Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение.

Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.



Расчет сопротивления нихромовой спирали и ее длины



Определившись с мощностью, приступаем к расчету требуемого сопротивления.

Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U.

Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.



Обозначения здесь общепринятые:

  • P – выделяемая мощность;
  • U – напряжение на концах спирали;
  • R – сопротивление спирали;
  • I – сила тока.

Расчет сопротивления нихромовой проволоки готов.



Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки.

Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd2)/4ρ.



Здесь:

  • L – искомая длина;
  • R – сопротивление проволоки;
  • d – диаметр проволоки;
  • ρ – удельное сопротивление нихрома;
  • π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве.

В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.





Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)). Расчет закончен.







Практичное решение



На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя.

Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков.



Для этого стоит обратиться в компанию «ПАРТАЛ», которая с 1995 года является крупным поставщиком прецизионных сплавов, в том числе проволоки нихромовой, ленты и спиралей для нагревателей.



Наша компания способна полностью снять вопрос о том, где купить нихромовую спираль, поскольку мы готовы изготовить ее на заказ по эскизам и техническим условиям заказчика.









нихром Х20Н80 - нихромовая проволока, лента; вольфрам


Электрическое сопротивление - это одна из самых важных характеристик нихрома. Оно определяется многими факторами, в частности электрическое сопротивление нихрома зависит от размеров проволоки или ленты, марки сплава. Общая формула для активного сопротивления имеет вид: R = ρ · l / S
R - активное электрическое сопротивление (Ом), ρ - удельное электрическое сопротивление (Ом·мм), l - длина проводника (м), S - площадь сечения (мм2)
Значения электрического сопротивления для 1 м нихромовой проволоки Х20Н80
Диаметр, мм Электрическое сопротивление нихрома (теория), Ом
1 Ø 0,1 137,00
2 Ø 0,2 34,60
3 Ø 0,3 15,71
4 Ø 0,4 8,75
5 Ø 0,5 5,60
6 Ø 0,6 3,93
7 Ø 0,7 2,89
8 Ø 0,8 2,2
9 Ø 0,9 1,70
10 Ø 1,0 1,40
11 Ø 1,2 0,97
12 Ø 1,5 0,62
13 Ø 2,0 0,35
14 Ø 2,2 0,31
15 Ø 2,5 0,22
16 Ø 3,0 0,16
17 Ø 3,5 0,11
18 Ø 4,0 0,087
19 Ø 4,5 0,069
20 Ø 5,0 0,056
21 Ø 5,5 0,046
22 Ø 6,0 0,039
23 Ø 6,5 0,0333
24 Ø 7,0 0,029
25 Ø 7,5 0,025
26 Ø 8,0 0,022
27 Ø 8,5 0,019
28 Ø 9,0 0,017
29 Ø 10,0 0,014

Значения электрического сопротивления для 1 м нихромовой ленты Х20Н80
Размер, мм Площадь, мм2 Электрическое сопротивление нихрома, Ом
1 0,1x20 2 0,55
2 0,2x60 12 0,092
3 0,3x2 0,6 1,833
4 0,3x250 75 0,015
5 0,3x400 120 0,009
6 0,5x6 3 0,367
7 0,5x8 4 0,275
8 1,0x6 6 0,183
9 1,0x10 10 0,11
10 1,5x10 15 0,073
11 1,0x15 15 0,073
12 1,5x15 22,5 0,049
13 1,0x20 20 0,055
14 1,2x20 24 0,046
15 2,0x20 40 0,028
16 2,0x25 50 0,022
17 2,0x40 80 0,014
18 2,5x20 50 0,022
19 3,0x20 60 0,018
20 3,0x30 90 0,012
21 3,0x40 120 0,009
22 3,2x40 128 0,009
При намотке спирали из нихрома для нагревательных приборов эту операцию зачастую выполняют "на глазок", а затем, включая спираль в сеть, по нагреву нихромового провода подбирают требующееся количество витков. Обычно такая процедура занимает много времени, да и нихром расходуется попусту.

Чтобы рационализировать эту работу при использовании нихромовой спирали на напряжение 220 В, предлагаю воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома =(Ом · мм2 / м)C. С ее помощью можно быстро определить длину намотки виток к витку в зависимости от толщины нихромового провода и диаметра стержня, на который наматывается нихромовая спираль. Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.

Длина нихромовой спирали в зависимости от диаметра нихрома и диаметра стержня
Ø нихрома 0,2 мм Ø нихрома 0,3 мм Ø нихрома 0,4 мм Ø нихрома 0,5 мм Ø нихрома 0,6 мм Ø нихрома 0,7 мм Ø нихрома 0,8 мм Ø нихрома 0,9 мм
Ø стержня, мм длина спирали, см Ø стержня, мм длина спирали, см Ø стержня, мм длина спирали, см Ø стержня, мм длина спирали, см Ø стержня, мм длина спирали, см Ø стержня, мм длина спирали, см Ø стержня, мм длина спирали, см Ø стержня, мм длина спирали, см
1,5 49 1,5 59 1,5 77 2 64 2 76 2 84 3 68 3 78
2 30 2 43 2 68 3 46 3 53 3 64 4 54 4 72
3 21 3 30 3 40 4 36 4 40 4 49 5 46 6 68
4 16 4 22 4 28 5 30 5 33 5 40 6 40 8 52
5 13 5 18 5 24 6 26 6 30 6 34 8 31
6 20 8 22 8 26 10 24

Например, требуется определить длину нихромовой спирали на напряжение 380 В из провода толщиной 0,3 мм, стержень для намотки Ø 4 мм. Из таблицы видно, что длина такой спирали на напряжение 220 В будет равна 22 см. Составим простое соотношение:

220 В - 22 см
380 В - Х см
тогда: X = 380 · 22 / 220 = 38 см

Намотав нихромовую спираль, подключите ее, не обрезая, к источнику напряжения и убедитесь в правильности намотки. У закрытых спиралей длину намотки увеличивают на 1/3 значения, приведенного в таблице.

В данной таблице приведена теоретическая масса 1 метра нихромовой проволоки и ленты. Она изменяется в зависимости от размеров продукции.
Диаметр, типоразмер, мм Плотность (удельный вес), г/см3 Площадь сечения, мм2 Масса 1 м, кг
Ø 0,4 8,4 0,126 0,001
Ø 0,5 8,4 0,196 0,002
Ø 0,6 8,4 0,283 0,002
Ø 0,7 8,4 0,385 0,003
Ø 0,8 8,4 0,503 0,004
Ø 0,9 8,4 0,636 0,005
Ø 1,0 8,4 0,785 0,007
Ø 1,2 8,4 1,13 0,009
Ø 1,4 8,4 1,54 0,013
Ø 1,5 8,4 1,77 0,015
Ø 1,6 8,4 2,01 0,017
Ø 1,8 8,4 2,54 0,021
Ø 2,0 8,4 3,14 0,026
Ø 2,2 8,4 3,8 0,032
Ø 2,5 8,4 4,91 0,041
Ø 2,6 8,4 5,31 0,045
Ø 3,0 8,4 7,07 0,059
Ø 3,2 8,4 8,04 0,068
Ø 3,5 8,4 9,62 0,081
Ø 3,6 8,4 10,2 0,086
Ø 4,0 8,4 12,6 0,106
Ø 4,5 8,4 15,9 0,134
Ø 5,0 8,4 19,6 0,165
Ø 5,5 8,4 23,74 0,199
Ø 5,6 8,4 24,6 0,207
Ø 6,0 8,4 28,26 0,237
Ø 6,3 8,4 31,2 0,262
Ø 7,0 8,4 38,5 0,323
Ø 8,0 8,4 50,24 0,422
Ø 9,0 8,4 63,59 0,534
Ø 10,0 8,4 78,5 0,659
1 x 6 8,4 6 0,050
1 x 10 8,4 10 0,084
0,5 x 10 8,4 5 0,042
1 x 15 8,4 15 0,126
1,2 x 20 8,4 24 0,202
1,5 x 15 8,4 22,5 0,189
1,5 x 25 8,4 37,5 0,315
2 x 15 8,4 30 0,252
2 x 20 8,4 40 0,336
2 x 25 8,4 50 0,420
2 x 32 8,4 64 0,538
2 x 35 8,4 70 0,588
2 x 40 8,4 80 0,672
2,1 x 36 8,4 75,6 0,635
2,2 x 25 8,4 55 0,462
2,2 x 30 8,4 66 0,554
2,5 x 40 8,4 100 0,840
3 x 25 8,4 75 0,630
3 x 30 8,4 90 0,756
1,8 x 25 8,4 45 0,376
3,2 x 32 8,4 102,4 0,860
Титановый сплав Максимальные рабочие температуры, °С
ОТ4, ОТ4-1 350
ВТ3-1 400-450
ВТ5 400
ВТ5-1 450
ВТ6 400-450
ВТ8 450-500
ВТ9 500-550
ВТ18 550-600
ВТ20 500
ВТ22 350-400
Ø мк Ø мм мг в 200 мм г в 1 м г в 1000 м м в 1 г
8 0,008 0,19 0,0010 0,97 1031,32
9 0,009 0,25 0,0012 1,23 814,87
10 0,01 0,30 0,0015 1,52 660,04
11 0,011 0,37 0,0018 1,83 545,49
12 0,012 0,44 0,0022 2,18 458,36
13 0,013 0,51 0,0026 2,56 390,56
14 0,014 0,59 0,0030 2,97 336,76
15 0,015 0,68 0,0034 3,41 293,35
16 0,016 0,78 0,0039 3,88 257,83
17 0,017 0,88 0,0044 4,38 228,39
18 0,018 0,98 0,0049 4,91 203,72
19 0,019 1,09 0,0055 5,47 182,84
20 0,02 1,21 0,0061 6,06 165,01
30 0,03 2,73 0,0136 13,64 73,34
40 0,04 4,85 0,0242 24,24 41,25
50 0,05 7,58 0,0379 37,88 26,40
60 0,06 10,91 0,0545 54,54 18,33

СПРАВОЧНЫЕ ТАБЛИЦЫ для расчёта нихромовой спирали, удельный вес, сопротивление нихрома и фехраля от диаметра, рабочая температура, химический состав.


Таблица 1
Примерное назначение сплавов и основные технические характеристики
Х20Н80,
Х20Н80-ВИ,
Х15Н60
Сплавы после специальной термической обработки имеют температурный коэффициент электрического сопротивления в интервале температур от минус 60 до плюс 100 °С около 0,9·10-4 °С-1 и 1,5·10-4 °С-1 соответственно Для изготовления ответственных деталей внутривакуумных приборов, соединителей в изделиях электронной техники, для непрецизионных резисторов
Х20Н80-Н,
Х20Н80-Н-ВИ,
Х15Н60-Н,
Х15Н60-Н-ВИ
Сплавы жаростойкие в атмосфере окислительной, в азоте, аммиаке, неустойчивы в атмосфере, содержащей серу и сернистые соединения, более жаропрочны, чем железохромалюминиевые сплавы Для нагревательных элементов с предельной рабочей температурой 1100 °С (Х15Н60), 1150 °С (Х15Н60-Н-ВИ), 1200 °С (Х20Н80-Н), 1220 °С (Х20Н80-Н-ВИ) промышленных электропечей и различных электронагревательных устройств. Сплавы Х15Н60-Н-ВИ, Х20Н80-Н-ВИ рекомендуются для нагревателей электротермического оборудования повышенной надежности
Х15Ю5,
Х23Ю5
Сплавы жаростойкие в атмосфере окислительной, содержащей серу и сернистые соединения, работают в контакте с высокоглиноземистой керамикой; склонные к провисанию при повышенных температурах, не выдерживают резких динамических нагрузок. Сплав X15Ю5 - заменитель сплава Х13Ю4 Для резистивных элементов, а также для электронагревательных устройств
Х23Ю5Т,
Х27Ю5Т
Сплавы жаростойкие в атмосфере окислительной, содержащей серу и сернистые соединения, углеродосодержащей, водороде, вакууме, работают в контакте с высокоглиноземистой керамикой, не склонны к язвенной коррозии, склонны к провисанию при высоких температурах, не выдерживают резких динамических нагрузок Для нагревательных элементов с предельной рабочей температурой 1400 °С (Х23Ю5), 1350 °С (Х27Ю5Т) в промышленных и лабораторных печах. Сплав Х23Ю5Т также применяется для бытовых приборов и электрических аппаратов теплового действия

Применение и расчёт электрической спирали из нихрома​ / Статьи и обзоры / Элек.ру

Нихромовая спираль — это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения. Проволока изготавливается из нихрома — прецизионного сплава, главными компонентами которого являются никель и хром. «Классический» состав этого сплава — 80% никеля, 20% хрома. Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов — «нихром».

Самые известные марки нихрома — Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72-73 % никеля и 20-23 % хрома. Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки. Содержание никеля и хрома в нем уменьшено – до 61 % и до 18 % соответственно. Но увеличено количество железа – 17-29 % против 1,5 у Х20Н80.

На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре. Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С

Применение нихромовой проволоки

 Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава. Нихромовая спираль применяется в двух качествах — как нагревательный элемент или как материал для электросопротивлений электрических схем.

Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н. Примеры применений:

  • бытовые терморефлекторы и тепловентиляторы;
  • ТЭНы для бытовых нагревательных приборов и электрического отопления;
  • нагреватели для промышленных печей и термооборудования.

Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.

Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры. Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.

Как навить спираль из нихрома

 Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.

Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.

Учет температуры

 Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 0С. Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя. При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного. Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.

На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали. Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение. Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.

Расчет сопротивления нихромовой спирали и ее длины

 Определившись с мощностью, приступаем к расчету требуемого сопротивления. Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U. Имея силу тока, определяем требуемое сопротивление. Для этого используем закон Ома: R=U/I.

Обозначения здесь общепринятые:

  • P – выделяемая мощность;
  • U – напряжение на концах спирали;
  • R – сопротивление спирали;
  • I – сила тока.

Расчет сопротивления нихромовой проволоки готов. Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки. Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd2)/4ρ. Здесь:

  • L – искомая длина;
  • R – сопротивление проволоки;
  • d – диаметр проволоки;
  • ρ – удельное сопротивление нихрома;
  • π – константа 3,14.

Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве. В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.

Навивка спирали

Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки. Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)).

Расчет закончен.

На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя. Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков.
