Глава 9. Нивелирные работы

§ 83. Способы и методы нивелирования

Нивелированием называют комплекс геодезических работ, связанных с измерением превышений и высот точек местности. Данные работы проводятся при решении различных инженерно-геодезических задач в строительстве, при высотной съемке местности, а также научно-технических задач при изучении динамических процессов движения земной коры, исследовании разностей уровня воды в морях и океанах, при изучении деформаций инженерных сооружений и др.

Существует несколько основных способов и методов нивелирования: геометрическое, тригонометрическое, гидростатическое, барометрическое, механическое, стереофотограмметрическое.

Геометрическое нивелирование выполняют с помощью горизонтального визирного луча, образованного прибором, например, нивелиром (§ 48, 51). Превышение между точками получают как разность отсчетов по рейкам, установленных в этих точках.

При использовании высокоточных нивелиров и соблюдении специальных методик измерений может быть обеспечена точность определения превышений (передачи абсолютных высот) до 0,5 – 0,7 мм на 1 км хода, до 0,05 – 0,10 мм и менее – на коротких базах, т.е. при сравнительно небольших (до 20 м) расстояниях между точками. При техническом нивелировании точность передачи высот составляет 20 – 50 мм на 1 км хода.

Указанный большой диапазон точности измерений (от 0,05 до 50 мм) позволяет применять данный способ практически при решении любых инже- нерно-геодезических задач по определению превышений и высот точек. Кроме того, способ геометрического нивелирования по исполнению работ сравнительно прост, не требует использования громоздкого оборудования, вычислительные действия могут выполняться непосредственно в поле.

Подробно выполнение работ методом геометрического нивелирования будет рассмотрено ниже в последующих параграфах настоящей главы.

Тригонометрическое нивелирование выполняют наклонным визирным лучом (рис. 7.25), образованным, например, оптической системой теодолита (§ 43). Часто такой вид нивелирования используют при создании высотного обоснования теодолитных ходов, при передаче высот через недоступные расстояния, при больших уклонах местности, в горных выработках, когда наблюдаемые точки находятся в кровле выработки, а также в выработках, имеющих значительный уклон.

При соответствующей организации работ погрешность в определении превышения данным способом может достигать 0,1 – 0,3 м на 1 км хода. На небольших базах при использовании точных и высокоточных приборов превышения можно определять с точностью до 1 – 2 мм.

Нивелирование, виды и способы, методы и допуски

Нивелирование - это измерения по определению превышений между точками на земной поверхности и вычисление их высот относительно начальной высотной точки отсчета с применением различных геометрических, физических методов и приборов.

Самые первые упоминания об уровневых построениях были известны еще в Древнем Риме и Греции. Связаны они с водяным уровнем, то есть с первым гидростатическим способом нивелирования. Все последующие методы получали с развитием технического прогресса, конкретными изобретениями и их практическим применением. Изобретения зрительной трубы и сетки нитей (Пикар) в XVI и XVII веке, барометра в XVII (Торричелли), цилиндрического уровня в XVIII (Рамсден) позволили развивать способы барометрического, геометрического и тригонометрического нивелирования. Построение стереокомпаратора и стереофотоаппарата создало предпосылки для стереофотограмметрического нивелирования. На основе физических принципов лазерных излучений и новых цифровых технологий появляются современные лазерные и цифровые нивелиры.

Ставить в уровень вот что означает с французского нивелир. Именно благодаря прибору с таким наименованием получили распространение геодезические способы точного нивелирования. Наиболее точным, популярным и востребованным в современном приборостроении, строительстве, геологической разведке и других отраслях считается способ геометрического нивелирования.

Геометрическое нивелирование

Заключается в использовании инструментальной способности построения горизонтального луча (оси) конструкцией нивелиров для выполнения высотных измерений. Характерным способом геометрического нивелирования является так называемый метод «из середины» с использованием нивелирных реек со специально нанесенными на них шкалами. Типовая схема его показана на рис.1.

Рис.1. Схема геометрического нивелирования.

Суть способа состоит в установлении нивелиров ориентировочно посередине между точками, на которых необходимо измерить высотные отметки. Именно на них устанавливаются в вертикальное (отвесное) положение рейки, по которым снимаются отсчеты в миллиметрах (0123). Сначала измерения осуществляют с задней (З) рейки после этого нивелир разворачивается в направлении передней точки (П). Изначально задней точкой выступает исходный репер с известным значением абсолютной отметки.

Превышение (h) между точками, на которых устанавливались рейки, вычисляют по формуле:

h = З – П,

где

З – задний отсчет по рейке;

П – передний отсчет.

Точность снятия отсчетов по рейкам колеблется в пределах 1-2 мм при техническом нивелировании и 0,1 мм при нивелировании I класса.

Определение превышений между точками с однократной установкой инструмента именуется станцией стояния. Многократное число станций на значительном удалении друг от друга на протяжении многих сотен метров и даже километров называют нивелирным ходом. Методики нивелировок регламентируются выполнением измерений в прямом и обратном направлении, при различных горизонтах инструментов и требуют соблюдения предельных значений среднеквадратических и допустимых погрешностей.

Другие виды нивелирования

Могут использоваться в условиях, в которых они более предпочтительны к применению.  Так тригонометрическое нивелирование за счет возможности изменения наклона зрительной трубы и соответственно визирного луча в теодолитах (тахеометрах) производится на местности с характерным гористым рельефом, на возвышенностях и поверхностях где использование геометрического нивелирования просто имеет значительные физические и экономические затраты. Современные электронные приборы (тахеометры) позволяют применять тригонометрический способ в прикладных задачах передачи и определения высотных отметок на значительно удаленные и возвышающиеся предметы, сооружения, при топографических съемках.

В последние годы с появлением новых методов съемок и построений плановых сетей возникли технологические и технические возможности измерений превышений между пунктами по спутниковым наблюдениям и измерениям через ГЛОНАСС и GPS. Точные их вычисления (до 1-2 см) с одновременным получением всех трех пространственных координат делают такой способ одним из ведущих в современной геодезии.

Особым интересом именно для геодезических работ высокой точности пользуются новейшие приборы цифровой технологии, высокоточные цифровые нивелиры и лазерные ротационные для прикладных работ.

Методы построения и типы высотных нивелирных сетей

Можно рассматривать в ракурсе распространения единой и однозначной высотной системы координат по всей территории страны. Она имеет название Балтийская. Известно, что за ее начальную точку отсчета принят уровень Кронштадтского футштока. Все построения происходят «от общего к частному» и соединения нивелирных ходов между собой представляют высотные сети. По точности результатов измерений они подразделяются на пять типов нивелирования:

  • I-го класса;
  • II-го класса;
  • III-го класса;
  • IV-го класса;
  • технического нивелирования.

Сети I и II класса создаются как основа всей высотной системы страны. С их помощью решаются крупные научные задачи по отслеживанию вертикальных перемещений физической поверхности Земли, исследований земной поверхности, измерения уровней всех морей окружающих нашу страну.

Сети III, IV класса развиваются от пунктов более высоких классов и выступают высотной основой для топосъемок, изыскательских и прикладных геодезических работ. Ориентировочная схема по развитию нивелирных сетей показана на рис.2.

Рис.2. Схема высотных сетей.

Сети I класса формируются из нивелирных ходов, полигонов с общей протяженностью порядка 1200 км в освоенных районах страны и 2000 км в малоосвоенных. При построении полигонов II класса их периметры составляют 400 и 1000 км соответственно. Они выстраиваются внутри полигонов I класса системой линий и ходов. Периодически в сетях I и II класса производятся повторные измерения через 25 и 35 лет соответственно. Это дает возможность поддерживать их на соответствующем современном уровне.

 Построение сетей III, IV класса опирается на пункты государственного высотного обоснования высших классов и осуществляется внутри этих полигонов. При создании высотной съемочной основы для топосъемок возможно прокладывание сетей с применением технического нивелирования.

Каждый класс нивелирования исполняется с наилучшей точностью с соблюдением соответствующих требований по допустимым значениям среднеквадратических погрешностей нивелировок и предельных погрешностей в полигонах и отдельных линиях ходов. Параметры и формулы допустимых значений отображены таблице ниже, где L – длина линии хода, полигона в км.



Нивелир — что это такое, как правильно пользоваться, для чего нужен?

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Существующие методики нивелирования достаточно разнообразны:

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз. Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение. В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений. Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла. Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире. Значительно дороже и существенно точнее измерители с автоматической компенсацией «огрехов» установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п. Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ.

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Нивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство. При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.

1. Устройство нивелира.

2. Дополнительные приспособления и инвентарь.

3. Принцип действия нивелира. Установка прибора.

4. Определение превышения точек.

5. Перенесение отметки.

6. Нивелир, рэпер и балтийская система высот (видео).

7. Оптический нивелир и его возможности (видео).

8. Устройство нивелира: взятие отcчётов (видео).

9. В заключение.

Видео-версия статьи

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

Элементы нивелира

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

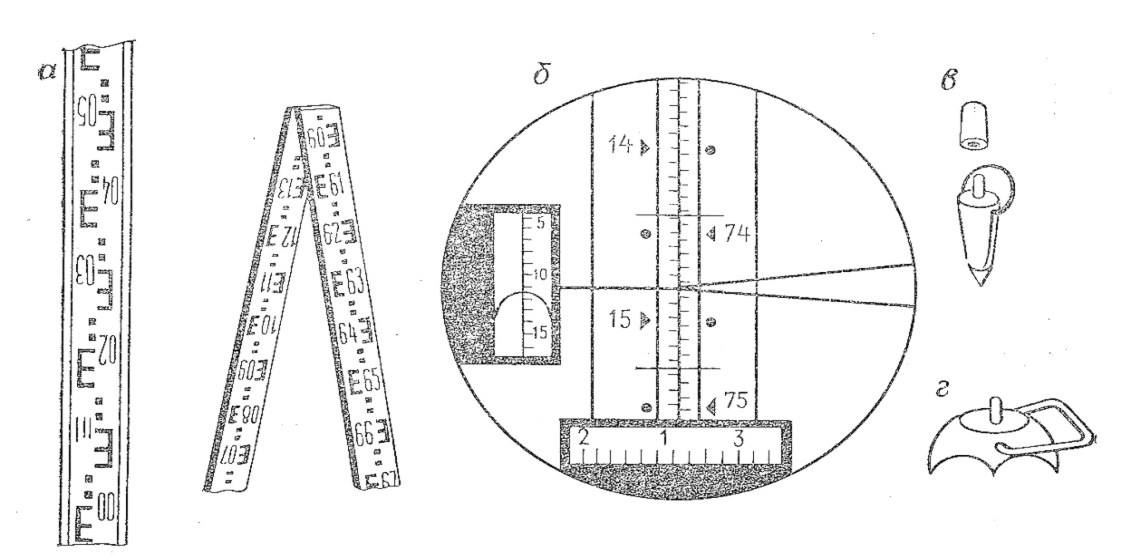

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Рекомендую:  Как уложить ковролин на кафель и соединить стыки?

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Рекомендую:  Как использовать в фундаменте б.у. ж.бетонные конструкции

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности (по ссылке рассказано о способах привязки сооружений к местности) уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Совет.

Если какое либо высотное значение нужно сохранить на длительное время, его стоит надежно зафиксировать, вбив гвоздь или нанеся отметку водостойкой краской. Для этого рисуют две горизонтальные черты, с небольшим (пара миллиметров) промежутком между ними. Именно этот промежуток должен соответствовать отметке высоты.

Нивелир, рэпер и балтийская система высот

Оптический нивелир и его возможности

Устройство нивелира: взятие отcчётов

В заключение

Бережно относитесь к инструментам. Сразу после окончания работы, снимите нивелир со штатива и уложите в футляр. Лучше делать это, даже если спустя некоторое время вы будете продолжать работать с этого же места. В таком случае просто не убирайте сам штатив. Когда нужно, вы снова установите на него нивелир, при этом высота оптической оси нивелира, если и изменится, то незначительно.

Оставляйте ваши советы и ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

/ Организация и подготовка, СТРОИТЕЛЬСТВО / геодезия, Нивелир нет

Как пользоваться строительным нивелиром, какие они бывают, и в чем они не заменимыСтроительный нивелир — это один из основных геодезических приборов, который является весьма востребованным на любой строительной площадке инструментом. Существует несколько разновидностей данного прибора, использование конкретной модели зависит от требований к необходимому уровню точности и оперативности измерений, а также условий применения.

На современном строительном рынке представлены цифровые, оптические и лазерные нивелиры, которые незаменимы при проведении как внутренних, так и наружных строительных работ.

Лазерные приборы чаще используют в помещениях, так как яркий солнечный свет не позволяет четко видеть луч лазера. Кроме того, нужно защищать глаза от негативного воздействия лазера.

клеи для пеноблоков

Нивелир применяется при установке межкомнатных перегородок и окон, монтаже подвесных потолков, для выравнивания проемов и правильной заливки пола. Также производятся специальные модели приборов, которые используются для корректной укладки плитки.

Работа с нивелиром

Чаще остальных на строительных площадках используется оптическая разновидность нивелира. Работа с устройством заключается в наведении зрительной трубы на специальную рейку с делениями, с которой впоследствии снимаются полученные отсчеты.

Рекомендации: при покупке нивелира необходимо учесть не только его точность, но и такой показатель, как оптические свойства.

Работа с нивелиромТак, чем большее увеличение будет у трубы, тем точнее получатся измерения. Как правило, современные модели обладают 20-32-кратным увеличением, однако если этого недостаточно, можно дополнительно приобрести окулярные или микрометренные насадки.

Чтобы с помощью прибора определить разность высот двух точек, необходимо придерживаться определенной последовательности. Как же грамотно использовать данный инструмент, чтобы правильно произвести необходимые замеры?

  • Прежде всего необходимо установить штатив. Для этого следует выдвинуть ножки на нужную высоту, сначала ослабив, а затем зажав удерживающие их винты.
  • Чтобы прибор принял горизонтальное положение, закрепите нивелир на штативе и зажмите винт. На подставке инструмента должны быть подъемные винт

Нивелировка, основные методы нивелирования

Введите ваш запрос для начала поиска.

Что такое нивелировка, расскажем о основных методах нивелирования в геодезии. Инструменты и основы геометрического и других принципов нивелирования.

Современное строительство похоже на масштабное производство какого – ни будь завода автогиганта, где существует масса отдельных производственных конвейеров, готовящих узлы будущего автомобиля. Кто-то собирает двигатель, а другие специалисты, к примеру, управляют процессом автоматической сварки кузова. Но и там и здесь четкое взаимодействие групп специалистов направлено на достижение конечного результата – производство технически сложного изделия, к примеру, машины, здания или сооружения.

От их слаженной подконтрольной работы зависит не только качественный результат, но и в первую очередь безопасность людей, которым впоследствии предстоит эксплуатация объекта. Применительно конкретно к строительству это означает точность заранее выверенных точек, горизонтали и вертикальных плоскостей. Да, профессия геодезиста высококвалифицированный труд, поскольку подразумевает владение точными, дорогими и технически сложными приборами, такими как электронный теодолит и т.д.

Но все же, для большинства строителей, хорошей практикой контроля качества работ, послужит регулярное применение более простого в обращении устройства, получившего название нивелир. К примеру, разметить высоты на строительном участке, согласно плану, будет основной частью геодезических работ. Изучив рельеф местности, строители получат необходимую информацию для оптимального выбора места под котлован и расчета точек сброса (вывода) сточных вод.

Нивелировка, основные методы нивелирования

Таким образом, основной задачей нивелирования можно назвать определение разницы точек будущего здания по отношению к земле по высоте. Получив данные о отметке цоколя здания, легко рассчитать точку вывода сточной воды или же привязать по месту врезку стока канализации.

Для осуществления контроля над ходом строительных работ, у мастера прораба, могут быть разные приборы локального значения, но они не дадут общей информации по всему объекту. Так, к примеру, для определения влажности строительных материалов существуют так называемые гигрометры. Но с его помощью невозможно определить степень критического увеличения всего здания.

С помощью нивелира реально точно снять значения высот по периметру здания и затем сравнить их с контрольными точками. На фасады здания по всему периметру устанавливаются специальные маркеры, затем высчитывают превышение между ними. Таким образом, допустимым показателем можно считать нахождение всех маркеров в одной плоскости с учетом допустимых отклонений. Если это так, значит, здание можно эксплуатировать дальше, в противном случае обнаруживается просадка и возможно потребуется эвакуация.

Нивелировка и ее методы

В целом все виды превышений можно сгруппировать на основные (преимущественные) и дополнительные. Основные подразумевают:

  • Использование горизонтального визира луча зрительной трубы нивелира (геометрическое нивелирование)
  • Принцип наклона визира луча зрительной трубки теодолита (тригонометрическое нивелирование)
  • Выравнивание жидкости в сообщающихся емкостях водяного уровня (гидростатическое нивелирование)

В качестве дополнительных методов нивелирования используют:

  • Барометрическое нивелирование, которое применяют в горах и основано на разнице показателей атмосферного давления по отметкам высоты
  • Автоматическое нивелирование, применяемое при производстве строительно-дорожных работ, принцип действия которых основан на считывание показаний с датчиков, установленных на автомобиле. Они в свою очередь высчитывают наклонный вектор при перемещении
  • Стереофотограмметрическое нивелирование выполняется на сложной аппаратуре в комплексе. Основано на паре снимков с космоса или самолета, которые потом частично перекрывают и загружают в цифровое устройство. Это самый догорай и современный метод, в результате которого выводится эффект трехмерного изображения

В качестве примера можно привести аэрофотосъемку современного микрорайона. Осуществив привязку четких контуров снятой местности к системе координат, можно получить трехмерную модель, с определением точек высот с использованием метода интерполяции.

Инструментарий геометрической нивелировки

Как было указано данный тип работ проводиться с помощью нивелира. Он представляет классический прибор с оптико-механической начинкой, обеспечивающий горизонт для визирного луча. Прибор монтируется на штативе и выставляется в точку стояния, затем при помощи специальных винтов выводиться в горизонтальную плоскость. Трубка нивелира бывает двух видов, прямого и обратного изображения. Трубкой прямого изображения оснащаются в основном нивелиры современного типа.

Приборы старого образца, хоть и имеют систему обратного изображения, но имеют отличную видимость. К тому же при работе с трубками обратного изображения применяется измерительная линейка в перевернутом виде и система поворотных линз. Стоимость таких приборов высока, да к тому же система линз для поворота изображения страдает одним недостатком. В условии рефракции наблюдаются незначительные искажения объектов, при использовании в жаркий период года.

И все же качество советских приборов цениться, по причине высокой четкости по сравнению с современными аналогами. В качестве примера возьмем советский теодолит и сравним его с электронным геодезическим тахеометром имеющий оптическую систему Carl Zeiss . Результат будет не в пользу последнего, так как советский хорошо подходит для локальной выверки с адекватным изображением. Если нужна глобальная картинка, необходимо использовать метод спутниковой геодезии.

Существует три типа конструкций нивелиров: цилиндрического уровня зрительной трубы, с компенсатором автоматом и электронные. Нивелиры так же принято делить по классу точности: технические (H -10), точные (Н-3, Н-3К, Н-3КЛ) и приборы высокой точности (Н-05, Н-1, Н-2).

Как можно наблюдать все нивелиры имеют маркировку буквами, основная из которых Н. Она собственно означает слово нивелир. Цифры означают погрешность (среднеквадратическую) в миллиметрах, на  километр расстояния. Буквы Л и К означают лимб, а так же компенсатор, указывающие на конструктивную особенность нивелиров.

Компенсаторы предназначены для устранения погрешности при установке нивелиров, и бывают ручного и автоматического типа. То есть, вывод в горизонтальную плоскость при ручном компенсаторе выполняется непосредственно человеком, а при автоматическом соответственно самовыравниванием.

Принципиальные основы геометрического нивелирования

При работе с нивелиром существует ряд методов позволяющих эффективно добиваться точного результата:

  • Методом нивелирования из середины
  • Методом нивелирования вперед

В основе каждого из них лежит свой принцип работы. Так первый способ подразумевает отсчет показаний по геодезическим рейкам, которые устанавливаются в точках стояния, сзади и спереди нивелира. Затем снимаются данные разницы превышения и записываются в журнал. Способ расположения нивелира по отношению к рейкам получил название «метод нивелирования из середины», который является основным методом при строительстве.

Нивелирование из середины

Данный метод основан на принципе отсчета, по аналогии с теодолитным ходом, ведущимся с заранее известных высот, называемых реперами. Принцип хорошо иллюстрирует картинка, где есть точки А и Б. Естественно разница между точками по рекам составляет превышение, которое может быть как отрицательным, так и положительным. Данные одного превышения на местности, на практике нельзя считать окончательным, поскольку для объективной картины ее рельефа, необходимо снять как можно больше таких превышений.

Система сравнивания высот, применяемая в топографических планах, носит название «Балтийская». Она имеет начальную точку нуля Кронштадтского футштока, который в свою очередь находится на балтийском побережье. В данном случае на картинке, абсолютная высота (точка Б) рассчитывается, как h = А + а – б. Точка А – это отметка государственной системы высот, а считывание с реек ведется по отрезкам а, б.

Нивелирование методом «вперед» основано на использовании прибора и одной рейки, устанавливаемой перед ним. Сам нивелир устанавливается на заранее известную точку, а формула, по которой рассчитывается превышение, имеет вид:

h = А + i – б, где i — высота нивелира, измеряемая рулеткой. Такой способ применяется реже, так как имеет сложности в установки прибора на вертикальной поверхности стен. К тому же работа дистанционным способом намного легче и позволяет не приближаться к объектам.

Нивелирование методом вперед

Здесь за начальную точку отсчета, условно принято брать урез воды водоемов сообщающихся с любым мировым океаном. Но в таком случае мы будем иметь дело с условной системой высот, точности которой будет не хватать для проведения масштабных строительных работ. И все-таки, данный принцип геометрического нивелирования, отлично подойдет для локальных строительных площадок, где не требуется увязка высот здания с региональными системами.

Тригонометрическая нивелировка

Она построена на принципе использования одного из двух измерительных приборов, тахеометра или теодолита. Для считывания превышения используют угол от горизонта до верхнего края измерительной рейки, а в случае большой удаленности объекта его вершины. К примеру, этим способом измеряют высоты опор линий электропередач. Он хоть и дает незначительную погрешность расчета, но зато позволяет производить расчеты превышений на больших расстояниях и углах рельефа местности.

Тригонометрическая нивелировка

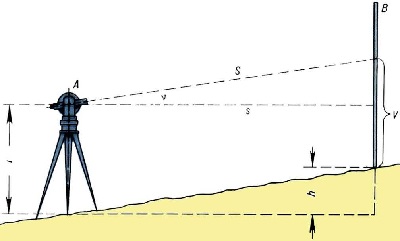

Формула высоты тригонометрического измерения выглядит так: h = s * tg ν + i – б или h = S * sin ν + i – б. Значения величин подставляются в нее с учетом того, что:

  1. ν —  это угол луча по отношению к горизонту
  2. s — горизонт линии
  3. S — длина отрезка визирной линии
  4. i — высота измерительного прибора
  5. б — высота визировки

Принцип гидростатического нивелирования

Гироскопы (гидроуровня) хороши для использования в любых условиях, доступны по цене, а главное позволяют определять превышения в ускоренном автоматизированном режиме. Обычно их принято использовать:

  • при монтаже оборудования крупных габаритов
  • в отделочных и в архитектурных работах
  • для выверки горизонта фундамента
  • при укладке труб и монтаже сантехнических узлов
  • для выставления горизонтальных направляющих
  • для передач отметок высоты через преграды (перегородки, барьеры, водоемы)
  • для отслеживания просадок зданий и деформации сооружений

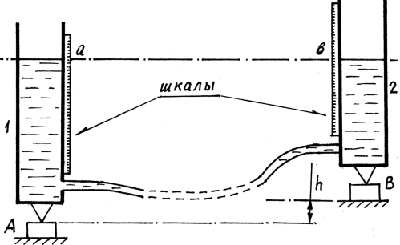

Работа гидроуровня демонстрируется рисунком ниже, и как было указано ранее, основана на выравнивании уровня воды (любой другой жидкости, к примеру, антифриз) в сообщающихся емкостях (сосудах). Здесь для нахождения превышения h, используют разницу в отметках, со специальных шкал, нанесенных на сосуды (отметки а, б). Принцип, положенный в основу этого измерения допускает считывание превышения в условиях малых пространств. Пользование приборами такого типа, не потребуют специальных знаний, но не даст точного результата. При измерении гидроуровнем погрешность может составлять до 1 см, как в минус, так и в плюс.  Еще одним недостатком применения, можно считать неудобное перемещение прибора, а точнее его соединительного шланга.

Гидростатическая нивелировка

Принцип работы лазерных уровней

Современные электронные нивелиры построены на визуализации отметок проецируемых самим прибором с помощью лазера. При этом разметка может производиться лучом сразу в нескольких плоскостях предметов и помещений. В качестве примера рассмотрим работу ротационного уровня, скорость вращения луча которого, достигает 400 -550 об/мин.

Преимущество использования такого нивелира в том, что им можно производить разметку, высчитывать превышение в условиях закрытых узких пространств помещений и на открытой местности, с минимальной погрешностью и под любым углом. Работать можно, как при дневном освещении, так и в темное время суток. Его удобно использовать при поклейки плитки на стену, оклейки обоев и выставления иных конструкций. С его помощью выполняют:

  • нивелировку
  • превышение точек
  • размечать угол наклона конструкций

Лазерные уровни особенно незаменимы, там, где необходимо производить разметку на больших и удаленных плоскостях, так как они более удобны в отличие от веревочных отвесов, угольников и реечных уровней. Они безопасны в применении и относятся к 2 классу излучения. Сам луч прибора так же не представляет угрозы для человека, за исключением длительного воздействия на глаза. Все лазерные уровни ударопрочны и влагонепроницаемы, поскольку такие факторы влияют на работу и защита от них изначально заложена в разработку приборов. Для большего удобства, при интенсивном солнечном свете, рекомендовано использовать специализированные очки.

Лазерный нивелир

Все приборы необходимо подвергать проверке на точность периодично (раз в год). Желательно приобретать приборы известных марок и производителей. Использование непроверенного инструмента, может стоить вам больших ошибок, особенно при строительстве многоэтажных или многоярусных конструкций. Ошибки в сантиметрах на начальных этапах строительства, могут привести к невозможности его завершения, по причине не соответствия размеров верхних помещений или консолей, типовым завершающим конструкциям (фермам, плитам перекрытий и т.д.). Помните о том, что от кропотливой работы геодезистов, зависит весь ход строительного процесса, где задействовано множество ресурсов, как людских, так и машин (механизмов). А переделывать всю работу порой невозможно и дорого.

нивелирные работы — со всех языков на русский

  • 1 base levelling

    Универсальный англо-русский словарь > base levelling

  • 2 leveling

    3) Техника: выравнивание цвета, дрессировка, нивелирование, планировка , правка, разглаживание, распределение по поверхности с образованием ровной плёнки , регулировка уровня, рихтовка, сглаживание пульсаций, установка по уровню, нивелирные работы 24) Макаров: выверка на горизонтальность, измерение высот, регулировка по уровню, сглаживание пульсации, стабилизация, установка уровня, установление, выравнивание , регулировка уровня , выравнивание поверхности , планировка , выравнивание

    Универсальный англо-русский словарь > leveling

  • 3 Nivellement

    сущ.

    1) общ. планировка, выравнивание

    Универсальный немецко-русский словарь > Nivellement

  • 4 Nivellierung

    сущ. 1) геол. выравнивание, нивелировка, сглаживание, выравнивание

    Универсальный немецко-русский словарь > Nivellierung

  • 5 nivelleerimistööd

    прил.

    геод. нивелирные работы, нивелирование, нивелировка (англ.: levelling // нем.: Nivellement; Nivellierung)

    Eesti-Vene sõnastik > nivelleerimistööd

  • 6 base levelling

    English-Russian cartography dictionary > base levelling

  • 7 base levelling

    магистральное нивелирование; основные нивелирные работы; опорная сеть нивелирных ходов

    Англо-русский словарь по машиностроению > base levelling

  • 8 şaxis

    I

    сущ. геол. нивелир (прибор для определения высоты точек земной поверхности)

    II

    прил. нивелирный:

    1. относящийся к нивелиру. Şaxis borucuq нивелирная труба

    2. выполняемый нивелиром. Şaxis işləri нивелирные работы

    Azərbaycanca-rusca lüğət > şaxis

  • 9 полевые работы пахание

    полевые работы, пахание Feldarbeit

    БНРС > полевые работы пахание

  • 10 положение поза место работы позиция

    БНРС > положение поза место работы позиция

  • 11 сокр. от геофизические исследования и работы в скважине = (букв.) Wireline Logging and Operations in Well, Wireline Well Services

    Общая лексика: ГИРС

    Универсальный англо-русский словарь > сокр. от геофизические исследования и работы в скважине = (букв.) Wireline Logging and Operations in Well, Wireline Well Services

  • 12 kamp·laboro·j сельскохозяйственные работы, полевые работы

    \kamp{·}labor{}o{·}j{} сельскохозяйственные работы, полевые работыist{·}o сельскохозяйственный рабочий, полевой рабочий; батрак; (= kampara laboristo, terlaboristo).

    Эсперанто-русский словарь > kamp·laboro·j сельскохозяйственные работы, полевые работы

  • 13 внутренние работы

    Dutch-russian dictionary > внутренние работы

  • 14 код работы с данными

    eng.manipulation detection

    rus.код работы с данными

    ukr.код роботи із даними

    English-Russian dictionary of information security > код работы с данными

  • 15 объем работы по преодолению защиты

    eng.penetration work factor

    rus.объем работы по преодолению защиты

    ukr.обсяг роботи по подоланню захисту

    English-Russian dictionary of information security > объем работы по преодолению защиты

  • 16 план обеспечения непрерывной работы и восстановления функционирования

    eng.recovery plan

    rus.план обеспечения непрерывной работы и восстановления функционирования

    ukr.план забезпечення безперервної роботи і відновлення функціонування

    English-Russian dictionary of information security > план обеспечения непрерывной работы и восстановления функционирования

  • 17 программа контроля работы системы или сети

    eng.surveillance program

    rus.программа контроля работы системы или сети

    ukr.програма контролю роботи системи або мережі

    English-Russian dictionary of information security > программа контроля работы системы или сети

  • 18 режимы работы для операций DEA-1

    eng.model of threats to information

    rus.режимы работы для операций DEA-1

    ukr.режими роботи для операцій DEA-1

    English-Russian dictionary of information security > режимы работы для операций DEA-1

  • 19 среднее время безотказной работы

    eng.mean time between failures

    rus.среднее время безотказной работы

    ukr.середній час безвідмовної роботи

    English-Russian dictionary of information security > среднее время безотказной работы

  • 20 Время работы в режиме ожидания

    период времени, в течение которого мобильный телефон или коммуникатор с полностью заряженным аккумулятором может принимать и посылать вызовы и передавать данные (без подзарядки аккумулятора). Время работы в режиме ожидания традиционно приводится в часах и минутах, однако для современных телефонов оно может превышать неделю. При интенсивном использовании телефона время работы в режиме ожидания снижается, так как во время разговора энергопотребление значительно возрастает. Поскольку аккумулятор постепенно разряжается, для бесперебойной работы мобильного устройства аккумулятор необходимо периодически подзаряжать и время от времени заменять

    The glossary of terms and concepts of mobile communication > Время работы в режиме ожидания

См. также в других словарях:

  • Нивелирование —         определение высот точек земной поверхности относительно исходной точки («нуля высот») или над уровнем моря. Н. один из видов геодезических измерений, которые производятся для создания высотной опорной геодезической сети (См. Опорная… …   Большая советская энциклопедия

  • Марка нивелирная —         металлический диск диаметром 8 10 см с отверстием в его центре около 2 мм, вделанный снаружи в стену каменного сооружения (здания, башни, моста и т. п.) и служащий для закрепления точки, высота которой над уровнем моря определена путём… …   Большая советская энциклопедия

  • нивели́рный — ая, ое. прил. к нивелир. Нивелирная трубка. || Выполняемый с помощью нивелира. Нивелирные работы …   Малый академический словарь

  • Репер (геодезия) — Предположительно, эта страница или раздел нарушает авторские права. Eё содержимое, вероятно, скопировано с http://slovari.yandex.ru/ книги/БСЭ/Репер%20(в%20геодезии) практически без изме …   Википедия

  • Марка (нивелирная) — У этого термина существуют и другие значения, см. Марка. Эта статья предлагается к удалению. Пояснение причин и соответствующее обсуждение вы можете найти на странице Википедия:К удалению/19 июня 2012. Пока процесс обсуждения не завершён, статью… …   Википедия

  • геодезия — наука, изучающая форму, размеры и гравитационное поле Земли, а также технические средства и методы измерений на местности. Геодезия зародилась в странах Древнего Востока и в Египте, где задолго до н. э. были известны методы измерения земельных… …   Географическая энциклопедия

  • ГЕОДЕЗИЯ — (греч. geodaisia, от ge Земля и daio делю, разделяю), наука об определении положения объектов на земной поверхности, о размерах, форме и гравитационном поле Земли и других планет. Это отрасль прикладной математики, тесно связанная с геометрией,… …   Энциклопедия Кольера

  • Корпус военных топографов — Основание Указ императора Александра I 28 января 1822 года Ликвидация Постановление СНК СССР 1918 год Корпус военных топографов (КВТ) (до 1866  Корпус топографов)  был организован в 1822 году для централизов …   Википедия

  • Геодезия — (греч. geōdaisía, от gē Земля и dáiō делю, разделяю)         наука об определении фигуры, размеров и гравитационного поля Земли и об измерениях на земной поверхности для отображения её на планах и картах, а также для проведения различных… …   Большая советская энциклопедия

  • Балтийская система высот — Кронштадтский футшток Балтийская система высот (БСВ)  принятая в СССР в 1977 году система абсолютных высот, отсчёт которых ведётся от …   Википедия

  • Инженерная геодезия —         (a. engineering geodesy; н. Ingenieurgeodasie; ф. geodesie technique; и. ingeniria geodesia) раздел Геодезии, в к ром рассматриваются методы, техника и организация геодезич. работ для решения нар. хоз. и инж. задач. Часто вместо термина И …   Геологическая энциклопедия

2.4 Подготовка нивелира к работе

Штатив устанавливают таким образом, чтобы рас­стояния между ножками были не менее половины длины ножки. Концы ножек вдавливаются в грунт и подтягива­ются ослабленные болты, скрепляющие подвижные час­ти штатива. Нивелир устанавливают на штативе так, что­бы наконечники подъемных винтов вошли в пазы голов­ки штатива, и завинчивают становой винт. Завинчивать становой винт следует умеренно, чтобы не затруднять хода подъемных винтов.

2.5 Порядок работы

1. Приводят ось вращения нивелира в от­весное положение подъемными винтами 14 (рисунок 5) по круглому уровню 7.

2. Добиваются четкого изображения сет­ки нитей вращением диоптрийного кольца окуляра 1.

3. Ослабив закрепительный винт 10, производят грубую наводку на нивелирную рейку с по­мощью мушки 3, для более точного наведения используют наводящий винт 6 после закрепления винта 10.

4. Добиваются резкого изображения делений рейки вращением кремальеры 5. Изображение рейки и сетки нитей должны быть видны одинаково резко.

5. Перед снятием отсчета по рейке совмещают изображения концов пузырька уровня при трубе элевационным винтом 9. Совмещение закончено, если оба пузырька образуют полукруг (рисунок 7 в). Снимают отсчет.

2.6 Поверки и юстировки

Под поверками понимают действия, контролирующие соответствие взаимного расположения осей прибора его геометрической схеме. Поверки производят в определенной последовательности, так как юстировка прибора, выполняемая после каждой очередной поверки, дает возможность произвести следующую поверку.

1. Поверка круглого уровня. Ось круглого (установочного) уровня должна быть параллельна оси вращения нивелира.

Приводят пузырек уровня в нуль-пункт при помощи подъемных винтов. Поворачивают верхнюю часть нивелира вокруг вертикальной оси на 180. Если пузырек отклонился от нуль-пункта, то его приводят в первоначальное положение, перемещая на половину отклонения при помощи юстировочных винтов 8 уровня, а на другую половину - подъемными винтами. После этого поверку повторяют до тех пор, пока при повороте верхней части нивелира на 180 пузырек уровня будет оставаться в нуль-пункте.

2. Поверка сетки нитей. Горизонтальная нить сетки должна быть перпендикулярна оси вращения нивелира.

Эту поверку выполняют с помощью нитяного отвеса, подвешенного на расстоянии 20 – 25м от нивелира. Наводят зрительную трубу на отвес. Если вертикальная нить сетки совпадает с нитью отвеса – условие соблюдается. В противном случае выполняется юстировка следующим образом: отвинчивают три винта на защитном колпачке 12 (рисунок 5), которыми окулярная часть прикреплена к корпусу зрительной трубы, и снимают окулярную часть с трубы. При этом становится вид­на оправа с сеткой 3, также прикрепленная тремя винта­ми 5 (рисунок 6). Ослабляют отверткой верхний и нижний винты на полный оборот, а средний - на четверть оборота. По­ворачивают оправу пальцами, надевают окулярную часть на трубу, и, не привинчивая ее винтами, проверяют поло­жение вертикальной нити. Если нить не изменила сво­его первоначального положения, то снова, сняв окуляр­ную часть, ослабляют еще немного средний винт оправы. Поворачивают оправу с сеткой. Таким путем добиваются то­го, чтобы вся вертикальная нить строго совместилась с отвесом. После этого, сняв окулярную часть, завинчивают сначала средний, а затем верхний и нижний винты оп­равы сетки, надевают окулярную часть и, убедившись, что правильное положение нити не нарушилось, привин­чивают окулярную часть к корпусу трубы тремя винтами. После юстировки сетки нитей обязательно проверяют и, если необходимо, исправляют угол i.

3. Поверка главного геометрического условия. Ось цилиндрического уровня должна быть параллельна визирной оси зрительной трубы.

Поверка выполняется двойным нивелированием вперед. Забивают на ровной местности два колышка на расстоянии 50-75 м друг от друга (точки 1 и 2). Нивелир устанавливают над точкой 1, измеряют с погрешностью не более 1 мм его высоту i1 (расстояние от центра окуляра до косты­ля) и снимают отсчет b1 по рейке, установленной в точ­ке 2.

Затем меняют нивелир и рейку местами и, вы­полнив аналогичные описанному выше действия, полу­чают значения i2 и b2. Значения угла «i» вычисляют по формуле:

i = ,

где i1 и i2 - высота нивелира над точками 1 и 2, мм;

b1 и b2 - отсчеты по рейке, мм ;

d - расстояние между точками 1 и 2, мм;

р-206265 - значение радиана в секундах.

Измерения, указанные выше, повторяют не менее трех раз. Расхождения между отдельными значениями угла «i» не должны превышать 5. За окончательный результат определения угла «i» принимают среднее ариф­метическое из всех измерений, признанных годными. Угол «i» не должен быть более 10.

Если угол «i» превышает 10, производят юстировку следующим образом: устанавливают элевационным винтом среднюю горизонтальную нить сетки на отсчет:

Угол «i» берут с его знаком. При этом пузырек цилиндрического уровня сойдет с нуль-пункта, оптический контакт изображений половинок концов пузырька нарушится (рисунок 7 а,б). Ослабив два горизонтальных юстировочных винта 1 (рисунок 6) цилиндрического уровня, действуя по очереди двумя вертикальными юстировочными винтами 1, совмещают изображения концов пузырька уровня (рисунок 7 в).

Делают контрольное определение угла «i» одним приемом. Повторяют исправление, если окажется, что угол «i» превышает 10.

По окончании юстировки уровня для обеспечения его несбиваемости противоположные пары винтов 1 (рисунок 6) необходимо затянуть с одинаковым усилием.

Изучение устройства нивелира и принципов его применения.

Цель работы: изучить устройство нивелира и принципов его применения.

Приборы, инструменты и материалы: оптический нивелир Н-3, линейки, карандаши, бумага формата А4.

Общие сведения

Нивелирование – один из видов полевых геодезических измерений для определения превышений (разности отметок) между точками. С помощью нивелира и нивелирных реек выполняется геометрическое нивелирование. Геометрическое нивелирование заключается в непосредственном определении разности высот двух точек с помощью горизонтального визирного луча, получаемого прибором – нивелиром.

Нивелирование применяют при изучении форм рельефа, строительстве и эксплуатации сооружений и других геодезических работах. В зависимости от точности высотных определений нивелирование подразделяется на классы: I,II,III,IVи техническое нивелирование.

Наиболее распространенный тип нивелиров - оптические нивелиры. Нивелиры классифицируются по точности и по конструкции.

По точности нивелиры выпускают:

- высокоточные – нивелир Н-05 имеет погрешность не более 0.5мм на 1км хода;

- точные – нивелиры Н-3, Н-3Л, Н-3К, Н-3КЛ – дают погрешность не более 3мм на 1км хода;

-технические – нивелиры Н-5, Н-10, Н-10КЛ – не более 10мм на 1км хода.

По конструкции нивелиры всех типов выпускаются в двух исполнениях: с цилиндрическим уровнем и с компенсатором. Если нивелир с компенсатором, к названию прибора добавляется буква «К», например, Н-3К.

Высокоточные и точные оптические нивелиры (согласно ГОСТа) могут изготавливаться в двух исполнениях: с цилиндрическим уровнем при зрительной трубе и с компенсатором; технические оптические нивелиры с компенсатором. В настоящий момент практически все точные оптические нивелиры имеют компенсатор.

Точные и технические оптические нивелиры изготавливаются со зрительной трубой прямого изображения, высокоточные - и прямого, и обратного..

Задание 1.Изучить устройство оптического нивелира Н-3 и реек, применяемые приIVкласса и техническом нивелировании

Устройство нивелира с цилиндрическим уровнем

Рассмотрим устройство нивелиров с цилиндрическими уровнями на примере нивелира Н-3 (рис 15,а).

4

4

а б

а) б)

Рисунок 15 Устройство оптического нивелира Н-3

а) - основные части нивелира Н-3;

б)- поле зрения зрительной трубы нивелира Н-3

Н-3 – точный нивелир с цилиндрическим уровнем и элевационным винтом. Верхняя вращающаяся часть состоит из зрительной трубы (1), жестко скрепленного с трубой цилиндрического уровня, круглого уровня (5), закрепительного (3) и наводящего (4) винтов трубы и элевационного винта (6).

Нижняя часть состоит из подставки с тремя подъемными винтами (трегер) и прижимной пластины. Прибор приводится в рабочее положение вращением подъемных винтов трегера по круглому уровню.

Зрительная труба представляет собой телескопическую систему, состоящую из объектива, фокусирующей линзы (кремальера), сетки нитей и окуляра. Изображение концов пузырька цилиндрического уровня с помощью системы призм передается в поле зрения зрительной трубы (рис.1,б). Пузырек цилиндрического уровня приводится на середину элевационным винтом (6). Резкость изображения нивелирной рейки достигается вращением винта (2) фокусирующей линзы. Затем снимается отсчет по рейке (на рисунке 15, б, отсчет 1250).

Нивелирные рейки

Нивелирные рейки изготавливаются из деревянного бруска двутаврового сечения толщиной 2-3 см, длиной 4м, 3м, 1.5м. 1.2м и короче, складные и цельные (рисунок 16,а). Основная шкала (черная сторона) состоит из чередующихся черных и белых сантиметровых делений. Счет делений ведут от нуля, совмещенного с основанием рейки, называемого «пяткой». На дополнительной шкале (красная сторона) начальный отсчет выражается определенным числом. Разность отсчетов по основной и дополнительной шкалам рейки должна оставаться всегда постоянной, что служит контролем правильности снятия отсчетов по рейке на станции. В комплект нивелира с прямой трубой входят рейки с прямыми надписями.

Для удобства и быстроты установки нивелирные рейки иногда снабжают круглыми уровнями. Рейки маркируют так: например, РН-10П-3000С, что означает, что эта рейка нивелирная, со шкалой деления 10мм, прямой надписью цифр, длиной 3000мм, складная.

При производстве нивелирования I и II классов используются штриховые инварные рейки (рисунок 16,б).

Во время работы рейки ставят на башмаки (рисунок 16, г), костыли (рисунок 16,в) или деревянные колья.

Рисунок 16 Нивелирные рейки

а – рейка РН-10; б – инварная рейка РН-05 в поле зрения трубы;

в – костыль; г -- башмак

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
