Как пользоваться нивелиром – основа разметки территории
На чтение 4 мин. Просмотров 244 Опубликовано
Принцип геодезии на стройплощадке
При работах по вынесению в натуру планов нужно определяться с разницей высот нескольких точек на участках поверхности и отметкой, которую принято считать условным уровнем (часто уровень моря или водоема).

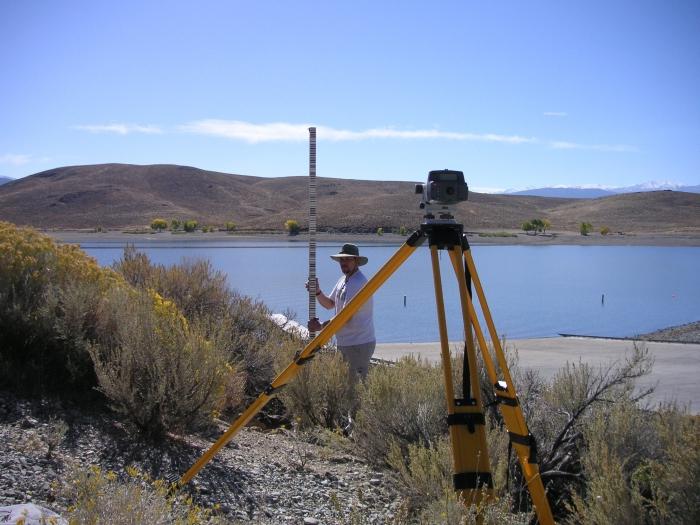

Наиболее распространена работа с нивелиром и геодезическими рейками, позволяющая определять и проводить геометрическое нивелирование (нахождение разности высот).
В этом случае оптическая ось нивелира горизонтальна, и из точки условного уровня находятся разницы высот показаний по отметкам на рейках. Во время работ каждая такая точка находится на расстоянии до ста метров от точки установки нивелира, ее уровень измеряется не менее трех раз, и принимается среднее арифметическое значение. На основании полученных данных строятся планы участков земли. Таким образом, назначение нивелира и состоит в определении разницы высот в точках измерений (их превышения).

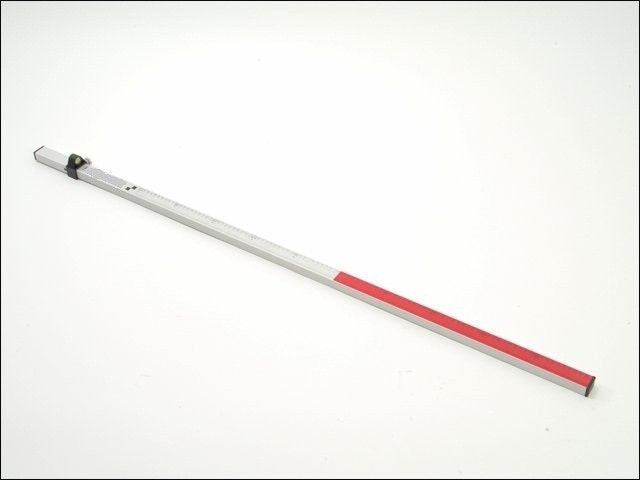

Рассматривая принцип работы нивелира, нельзя не упомянуть важный элемент – нивелирную (геодезическую) рейку. Это специальная планка, устанавливаемая вертикально в точках для измерения высот на местности. Она может быть деревянной, металлической (чаще из алюминия).
Для удобства транспортировки (ввиду ее стандартной длины в три-четыре метра) конструкция рейки допускает складывание пополам, имеет специальный узел. Более современные варианты исполнения реек имеют телескопическую раздвижную конструкцию.
Необходимый набор инструментов для измерения
На сторонах стандартной нивелирной рейки обычно нанесена градуировка: с лицевой стороны разметка выполняется в метрической измерительной системе, а с оборотной стороны – в дюймовой. Перед тем, как работать с нивелиром, рейка устанавливается специальной отметкой на нижней металлической скобе в центр точки измерения.
Для удобства пользования есть специальные ручки для удержания инструмента на этой точке. У качественных реек (как правило, они изготовлены из специальных железо-никелевых сплавов, называемых инварами) установлены специальные пузырьковые уровни для контроля вертикальности положения рейки.

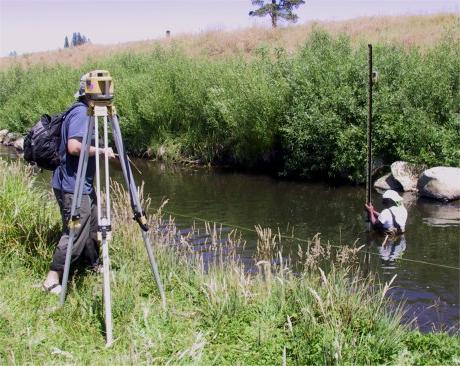

При проведении работ на местности при начальных исследованиях предполагаемой застройки очень важно провести комплексное моделирование будущего объекта в «габаритном» взаимодействии с окружающим архитектурным или природным ландшафтом, для чего нужен нивелир и нивелирная рейка, выступающая в данном случае, как эталонный инструмент задания масштаба.
Технология фотографирования точек измерения с переносом значений реальных масштабов в качестве данных для компьютерных программ (Photoshop, AutoCAD) позволяет провести моделирование объекта и его взаимодействия с окружающим ландшафтом.

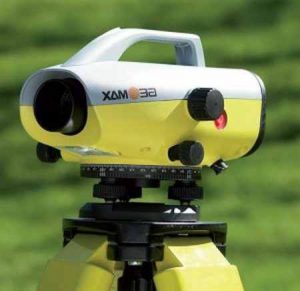

Разновидности нивелиров
Для того чтобы не ошибиться и знать, как правильно пользоваться нивелиром, нужно понимать его устройство и ориентироваться в существующих видах, хотя бы в общих чертах. Наиболее распространенные оптические нивелиры могут иметь разную степень точности измерения. В целом, их конструкция включает зрительные трубы, с обязательным наличием специального (цилиндрического) уровня, позволяющего контролировать горизонт оптической оси.
Его изображение через оптическую призматическую систему проецируется в оптику зрительной трубы и постоянно контролируется таким образом. Инструкция по работе с нивелиром рассказывает, как правильно настроить прибор для проведения измерений. Специальные винтовые механизмы (включающие элевационные, азимутальные, подставочные) обеспечивают точность выставляемого горизонта. Прибор устанавливается на специальной треноге, имеющей ось вращения.
Более точные результаты измерений, снижающие погрешности определения расстояния между точками измерений, дают цифровые варианты нивелиров. Но для таких приборов потребуются рейки со специальными штрих-кодами, обеспечивающими автоматику регистрации данных микропроцессорами.
Как ведется такая работа с нивелиром, видео-ролики, представленные в Сети, достаточно подробно могут рассказать. В случае отсутствия таких реек, указанные варианты нивелиров используются как оптические.
Кстати, перед использованием даже обычного оптического нивелира его подвергают трем проверкам: главного условия (уровня при трубе), круглого уровня, горизонтальности сети нитей. Кроме того, по уровню часто проверяется и вертикаль сети нитей разметки нивелира с уровнем при трубе.
Также важными характеристиками являются цена деления уровня при трубе и кратность самой трубы. Таким образом определяется пригодность.
Как пользоваться нивелиром – основа разметки территории —
На чтение 4 мин. Опубликовано
1 Принцип геодезии на стройплощадке
При работах по вынесению в натуру планов нужно определяться с разницей высот нескольких точек на участках поверхности и отметкой, которую принято считать условным уровнем (часто уровень моря или водоема). Наиболее распространена работа с нивелиром и геодезическими рейками, позволяющая определять и проводить геометрическое нивелирование (нахождение разности высот).
В этом случае оптическая ось нивелира горизонтальна, и из точки условного уровня находятся разницы высот показаний по отметкам на рейках. Во время работ каждая такая точка находится на расстоянии до ста метров от точки установки нивелира, ее уровень измеряется не менее трех раз, и принимается среднее арифметическое значение. На основании полученных данных строятся планы участков земли. Таким образом, назначение нивелира и состоит в определении разницы высот в точках измерений (их превышения).
Для удобства транспортировки (ввиду ее стандартной длины в три-четыре метра) конструкция рейки допускает складывание пополам, имеет специальный узел. Более современные варианты исполнения реек имеют телескопическую раздвижную конструкцию.
2 Необходимый набор инструментов для измерения
На сторонах стандартной нивелирной рейки обычно нанесена градуировка: с лицевой стороны разметка выполняется в метрической измерительной системе, а с оборотной стороны – в дюймовой. Перед тем, как работать с нивелиром, рейка устанавливается специальной отметкой на нижней металлической скобе в центр точки измерения.
При проведении работ на местности при начальных исследованиях предполагаемой застройки очень важно провести комплексное моделирование будущего объекта в «габаритном» взаимодействии с окружающим архитектурным или природным ландшафтом, для чего нужен нивелир и нивелирная рейка, выступающая в данном случае, как эталонный инструмент задания масштаба.
Технология фотографирования точек измерения с переносом значений реальных масштабов в качестве данных для компьютерных программ (Photoshop, AutoCAD) позволяет провести моделирование объекта и его взаимодействия с окружающим ландшафтом.
3 Разновидности нивелиров
Для того чтобы не ошибиться и знать, как правильно пользоваться нивелиром, нужно понимать его устройство и ориентироваться в существующих видах, хотя бы в общих чертах. Наиболее распространенные оптические нивелиры могут иметь разную степень точности измерения. В целом, их конструкция включает зрительные трубы, с обязательным наличием специального (цилиндрического) уровня, позволяющего контролировать горизонт оптической оси.
Его изображение через оптическую призматическую систему проецируется в оптику зрительной трубы и постоянно контролируется таким образом. Инструкция по работе с нивелиром рассказывает, как правильно настроить прибор для проведения измерений. Специальные винтовые механизмы (включающие элевационные, азимутальные, подставочные) обеспечивают точность выставляемого горизонта. Прибор устанавливается на специальной треноге, имеющей ось вращения.
Более точные результаты измерений, снижающие погрешности определения расстояния между точками измерений, дают цифровые варианты нивелиров. Но для таких приборов потребуются рейки со специальными штрих-кодами, обеспечивающими автоматику регистрации данных микропроцессорами.
Кстати, перед использованием даже обычного оптического нивелира его подвергают трем проверкам: главного условия (уровня при трубе), круглого уровня, горизонтальности сети нитей. Кроме того, по уровню часто проверяется и вертикаль сети нитей разметки нивелира с уровнем при трубе.
Также важными характеристиками являются цена деления уровня при трубе и кратность самой трубы. Таким образом определяется пригодность. Изучите перед тем, как пользоваться нивелиром, видео на нашем сайте, оно показывает в деталях описанные проверки перед началом работ.
Ну, и сама работа может проводиться не только оптическими, но и лазерными и водяными уровнями. Подробно рассказывают по каждому виду, как работать с нивелиром, видео-ролики о лазерных, оптических, водяных, цифровых видах этого прибора.

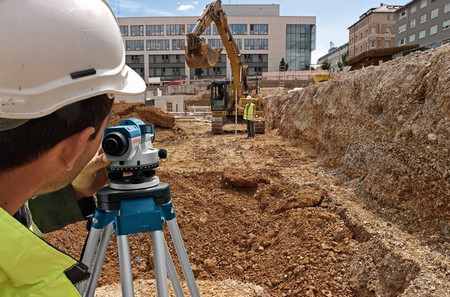

Как пользоваться нивелиром — работа с нивелиром на стройке
Как пользоваться нивелиром
Содержание статьи
При любом виде строительства, установка отметок согласно проектным данным обязательна. Для этой цели применяется такой геодезический прибор, как нивелир. Существует две разновидности этого инструмента: оптического действия и лазерного.Оптический нивелир представляет из себя горизонтальный круг, настраиваемый специальными подъёмными винтами и закреплённой в верхней части прибора зрительной трубы. Перед тем, как начать работу с ним, инженер-геодезист закрепляет его на треноге, центрирует над опорной точкой и приводит в абсолютно, горизонтальное положение.
Прибор готов к работе, когда пузырёк круглого уровня оказался в центре и не смещается при поворотах прибора в разные стороны.
Как пользоваться нивелиром
При выполнении съёмки можно опираться на Балтийскую систему координат, если поблизости есть репер (точка с известной отметкой над уровнем моря), в противном случае, задаётся относительная система и за опорную точку берётся любая.
Для определения горизонта инструмента, на опорную точку устанавливается геодезическая рейка, на которой нанесена графически и в виде цифр шкала. Инженером-геодезистом по перекрестию сеток нитей в зрительной трубе берётся отметка и прибавляется к отметке опорной точки. Так находится горизонт прибора.
Для определения отметок других искомых и неизвестных точек, геодезическая рейка устанавливается последовательно на каждую из них. Полученные показания отнимаются от горизонта инструмента, полученные результаты и являются отметками искомых точек.
Для того, что бы не выполнять лишнюю работу, на место каждой точки устанавливается высотник. На нем либо записывается фактически получившаяся высота, либо устанавливают перекладину на высоте равной проектной.

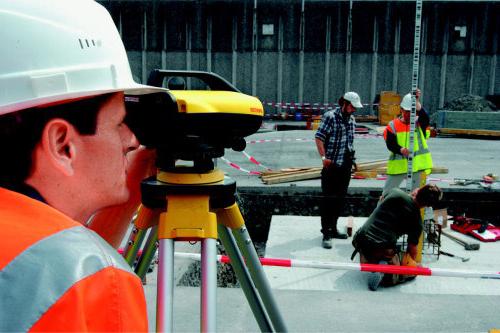

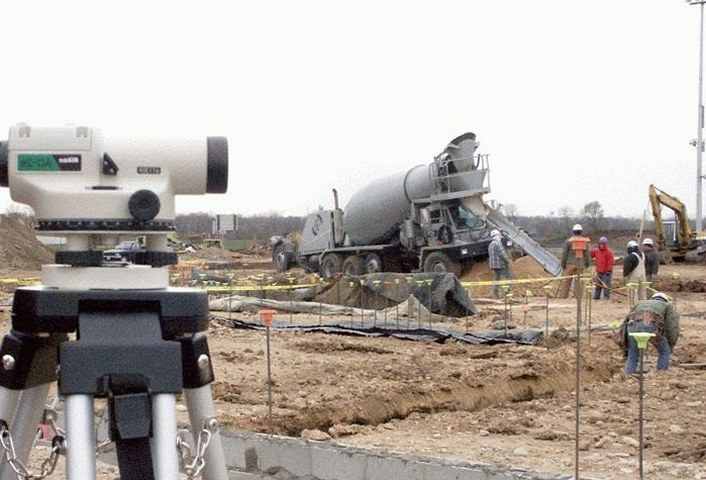

Работа с нивелиром на стройке
По данным высотным отметкам, возможно проведение дальнейших работ, будь то бетонирование колонн, отсыпка инертным материалом площадки до проектных отметок или заливка опалубки бетонной смесью.
Не допускается убирать нивелир с рабочего положения до окончания проведения всех необходимых геодезических работ. В противном случае, установка переустановка прибора в рабочее положение повторяется по выше перечисленному алгоритму и займёт некоторое дополнительное время.
Случаются ситуации, когда одна из искомых точек недоступна для визуального снятия показания по рейке. В данном случае необходимо выполнить переход и переустановить прибор в другое место, тем самым горизонт прибора изменится.
Принцип работы лазерного нивелира практически идентичен оптическому инструменту. Разница заключается лишь в том, что пучок лазера фокусируется на геодезической рейке и высматривать показание через окуляр уже не нужно.
Источник 😠 https://samastroyka.ru/kak-polzovatsya-nivelirom.html
Оценить статью и поделиться ссылкой:Как пользоваться оптическим нивелиром? Избегаем ошибок » Remtra.ru
Прежде, чем разбираться, как пользоваться оптическим нивелиром, следует определиться с терминологией. Народ нередко считает, что лазерный и оптический уровень – вещи идентичные. Однако это совсем не так. Устройство они имеют разное, область применения – тоже.Если лазерный нивелир широко используется в любых ремонтных работах (и чаще все же – во внутренних), то оптический незаменим в строительстве. И главное его достоинство в этом отношении, что для качественной его работы не принципиальны расстояния. Даже огромная площадь или значимая протяженность строительной площадки не оказывают существенного влияния на точность прибора – погрешности данных предельно низки.
Еще одна особенность – для работы с оптическим нивелиром требуются 2 участника, в то время как с лазерным вполне в состоянии справиться и одиночка. К тому же, оптический нивелир (чего не скажешь о лазерном) вполне успешно действует при сотрясении почвы или неизбежных перемещениях и подвижках, которые сопровождают строительство: он снабжен компенсаторами с надежным замком.
Как пользоваться оптическим нивелиром, может разобраться даже школьник, ничего сложного в этом нет.
{banner_content}
Основы работы
Наиболее востребован оптический нивелир при расчетах степени выравнивания горизонтальных поверхностей. Для этого площадь разбивается на квадраты со стороной в 6 метров. Снятие показателей производится в узловых точках. Если стройплощадка небольших размеров или со сложным рельефом, который надо предельно точно выровнять, шаг ячейки уменьшается до 3 метров. Установка и подготовка прибора будет заключаться в следующем.
Лучшая позиция для оптического нивелира – центр строительной площадки. Но в некоторых случаях более удобной для измерений может оказаться другая точка, так что тут надо ориентироваться на имеющиеся нужды.
Устанавливается штатив. Ножки у прилагающейся треноги сегментные, так что они раздвигаются до нужной высоты. Выдвинутые до необходимого размера, они фиксируются зажимами. Если штатив ставится на мягкой почве, острия ножек следует в нее заглубить.
Головка нивелира приводится в строго горизонтальное положение.
В этом поможет пузырьковый уровень: ориентируясь на его данные, головка выставляется четко параллельно поверхности. Для этого сначала нивелир проворачивается таким образом, чтобы он оказался между подъемными винтами, находящимися на треноге. Затем винты прокручиваются, пока уровень-пузырек не окажется точно в середине, на равном расстоянии от обоих. Третьим винтом он выставляется в соответствии с нуль-пунктом.
Теперь нужно настроить зрительную трубу, чтобы ее изображение было в фокусе. Для достижения этой цели используется визир. Он наводится на рейку, и кольцо окуляра крутится до тех пор, пока разметка сетки не станет предельно четкой. Дальше надо добиться такого же эффекта в отношении самой рейки. Для этого вращается уже фокусировочный винт. Окончательная балансировка изображения достигается поднастройкой с помощью наводящего винта.
На этом предварительная подготовка заканчивается. Дополнительных действий требует необходимость его установки над какой-то конкретной точкой – в этом случае требуется центрирование прибора. Для этого на винт крепления цепляется отвес, и нивелир начинает перемещаться по головной части штатива до момента, пока отвес не окажется точно над нужной точкой. Только после этого закручивается закрепительный винт для фиксации положения уровня.
Устройство основания
Предположим, нужно выровнять основание под строение или парковку площадью в 500 квадратных метров. Прокладывается сетка с шагом, при котором получается 20 узловых точек. Для каждой из них при помощи нивелира определяется высотная отметка по отношению к горизонту.
Все данные заносятся в журнал (если это работа по заказу; для выполнения измерений в личных целях записи делаются все равно – они понадобятся – но не столь скрупулезно фиксируются).
Далее определяется среднестатистическая высотная отметка. Если минимум находится на показателе в 1,55 метра, максимум – на 1,7, а чистовой уровень зафиксирован на высоте в 1,25, то расчетный слой засыпки составит 45 сантиметров. Чтобы провести подобные расчеты, данные со всех 20 точек складываются, а сумма делится на число измерений. Из нее вычитается высота чистового пола – и вы имеете искомую высоту выравнивания.
Устройство фундамента
- При разработке проекта здания обязательно указана геодезическая отметка подошвы его фундамента. Однако глубину залегания придется определять самостоятельно (если вы решили обойтись без услуг строительных фирм).
- Первым делом определяется геодезическая высота установленного и настроенного нивелира. Ориентиром выступает любой стационарный объект, наблюдающийся в пределах видимости – он называется репером. На него устанавливается рейка, от которой и будет вестись отсчет.
- Сравниваются данные, предоставленные рейкой и нивелиром. Предположим, рейка находится на 80 сантиметров ниже нивелирного горизонта и имеет собственную высоту в 95,5 сантиметров. Соответственно, горизонт нивелира будет складываться из суммы двух показателей, то есть 80 + 95,5, что будет равняться 96,3.
- Если проектная низовая отметка для закладываемого фундамента запланирована в 93,9 сантиметра, то достаточно отнять одно число от другого, чтобы получить высоту подошвы в 2,4 метра.
Не стоит упускать из внимания и отметку поверхности грунта. Чтобы ее учесть, нужно сделать еще один замер. Если высотная отметка почвы по оси нивелира в том месте, где закладывается фундамент, составит, к примеру, 1,1 метра, то этот показатель нужно будет отнять от уже вычисленной глубины. То есть конечные расчеты дадут показатель в 1,3 метра траншеи под фундамент.
Все это кажется довольно сложным, но только для людей с гуманитарным типом мышления. Разобраться в цифрах и выкладках, сделать правильные замеры вовсе не так уж сложно.
Распространенные ошибки
Чаще всего те, кто не знает, как пользоваться оптическим нивелиром, считают, что большой его показатель обозначает, грубо говоря, холм. То есть, если точка рядом отмечается более низким значением, следовательно, она находится по отношению к горизонту ниже. На деле все обстоит наоборот: большие цифры на рейке свидетельствуют, что она находится в углублении, маленькие – на горке.
В качестве примера: две снятые рядом точки имеют показатели 1,4 и 1,2 метра. Это говорит о том, что первая расположена глубже второй на 20 см. Данные стереотипы на первых порах очень осложняют жизнь нивелировщикам. Им придется потрудиться для того, чтобы верно воспринимать показания собственного прибора.
Строим сами — Нивелирование
В этой статье я расскажу вам, как пользоваться нивелиром. Я не обещаю, что вы станете профессиональным геодезистом, но отстрелять ровную площадку – без проблем.
Штатив – устройство для установки нивелира (и других геодезических приборов)
Рейка – сегодня наиболее часто используются алюминиевые 3х метровые телескопические рейки, с одной стороны они разбиты красно-чёрными делениями кратными 1см, с другой разбиты по миллиметрам как обычная линейка.
Нивелир – инструмент для определения уровня поверхности и превышения одной точки над другой.
Ну, если со штативом и рейкой нет ничего сложного, то, как любой незнакомый инструмент нивелир может вызвать вопросы. Что бы решить эту проблему ниже я опишу основные узлы прибора и их назначение:
1. Корпус нивелира
2. Окуляр – предназначен для наблюдения измерений. Вокруг окуляра обычно располагается поворотное кольцо, оно используется для достижения чёткости сетки нитей.
3. Зрительная труба – по сути именно в ней располагается вся оптика нивелира.
4. Винт для настройки чёткости изображения
5. Круглый уровень – показывает текущее положение прибора.
6. Винт точной наводки – необходим для плавного наведения инструмента на цель
7. Подъёмный винт (всего их 3шт.) – предназначен для выведения инструмента в горизонтальное (рабочее) положение.
8. Зеркало – для оперативного контроля положения горизонтального уровня.
Во вторых нам понадобится планшет. Чё вы глаза округлили? Да не тот электронный, которыми сейчас все балуются, а подложка под бумагу, с ним записи на весу очень удобно делать.
Кстати о записях, все, что пишите обязательно сохраняйте, заведите отдельную папку для бумаг и там храните, потому, как эти записи могут вам ещё не раз понадобиться, и то что они окажутся под рукой в нужный момент будет очень кстати.
В третьих вам понадобится помощник – неважно кто это будет член вашей семьи, коллега или друг, работа которую он будет выполнять из разряда – «не бей лежачего» все, что будет нужно это держать рейку строго в вертикальном положении на нивелируемой точке. Вроде бы мелочь, но и без помощника никак, так что позаботьтесь об этом заранее.
В четвёртых нужно ваше терпение и желание учиться.
В общем, то всё просто и ничего сложного. Ну, будем считать, что вы обзавелись всем необходимым, выполнили разбивку в плане, неважно основание под дом или линия для устройства фундамента под забор, суть одна – вынести отметки на забитые в землю колы.
Первое что нужно сделать – это выбрать место для установки штатива. Выбирать место следует так, что бы с него было видно все точки, на которых мы будем давать отметки. Если это площадка то лучше выбрать место, так что бы до ближайших угловых точек было приблизительно равное расстояние, но с учётом того что до ближайшей нивелируемой точки будет не менее 5 (пяти) метров (это значительно облегчит вам работу). Выбрали место, замечательно.
Раздвигаем «ноги» штатива и закрепляем их в земле простым надавливанием ноги на упор внизу ноги таким образом, что бы:
1. Расстояние между «ногами» было приблизительно равное.
2. Если сделали, как написано в пункте 1, то площадка должна находиться в горизонтальном положении.
3. Площадка для установки нивелира должна находиться на уровне груди.
Соблюдение этих трёх простых пунктов позволит вам работать с удобством.
Далее устанавливаем нивелир на площадку и закрепляем его становым винтом, который находится на штативе.
Нивелир должен крепиться достаточно крепко, так, что бы его невозможно было сдвинуть с места.
Перед тем как брать нивелир в руки внимательно прочитайте инструкцию. Если таковой нет,
то главное что нужно знать при обращении с нивелиром это:
1. Нивелир нельзя трясти
2. Нивелир нельзя ронять
3. Нивелир нельзя мочить (учтите при работе в плохую погоду)
4. Все работы выполняются плавными движениями, без рывков и применения силы
в противном случае вы рискуете вывести инструмент из строя, что согласитесь, не очень приятно, а стоимость ремонта может превысить стоимость самого инструмента.
Итак, нивелир установили на штатив. Следующим шагом будет центрирование. Центрирование – это приведение нивелира в рабочее положение. Обратите внимание на схему нивелира приведённую выше, там я описал основные узлы и элементы, которые необходимо знать для работы с прибором.
Для выполнения центрирования корпус нивелира поворачивается на основании и устанавливается параллельно двум подъёмным винтам. Далее подъёмными винтами регулируется высота и ориентируясь по круглому уровню нивелир устанавливается в рабочее положение. Для проверки корпус нивелира нужно установить параллельно двум другим подъёмным винтам.
Если круглый уровень останется в центре то вы всё сделали правильно, в противном случае повторите операции с подъёмными винтами до тех пор, пока не добьётесь точной установки. Ну вот, самое сложное сделано, нивелир установлен. Приступаем к следующему этапу – измерения. Предположим, что в плане имеется площадка прямоугольной формы, по углам её забиты колы, от нас требуется выровнять эту площадку.
Попросите вашего помощника установить рейку на землю, как можно ближе к колу. При этом рейка должна стоять на поверхности земли, ненужно её вдавливать или приподнимать, достаточно просто опустить её основанием на землю.
Так как современные рейки с одной стороны имеют старомодную разметку по сантиметрам, а с другой линейку, разбитую до миллиметров то выберете сами какой пользоваться. Я бы посоветовал вам второй вариант, та как при работе с ним меньше шансов запутаться. И вот рейка установлена, вам остаётся лишь наблюдать в окуляр, на сетке нитей горизонтальная линия укажет вам на превышение в данной точке относительно прибора, допустим это 1620мм.
Таким же образом наблюдаем вторую точку и видим превышение относительно прибора 1720мм.
В результате, что мы имеем: первая точка выше второй точки на 100мм = 10см = 0,1м. На самом деле нет ничего сложного. Если нам нужно выровнять всю площадку по первой точке, то на второй нужно досыпать 10см. Количество наблюдаемых точек не ограниченно, главное всё записывать и не запутаться. Для этого я обычно делаю схему объекта и в тех местах, где делал замеры на схеме их и записываю (пример на фотографии справа).
На той же схеме вы можете увидеть и расчёт. Сейчас я поясню что куда. У нас есть, всё та же, прямоугольная площадка с записью превышений в углах этой площадки, нам нужно выровнять площадку по первой точке. Мы берём первое превышение за исходное. Далее считаем превышение остальных точек относительно первой, для этого от отсчёта на точке отнимаем отсчёт с первой точки (тоже самое, что я описывал чуть выше), и проводим данный расчёт для оставшихся точек. В результате: если мы имеем цифру со знаком минус, значит, на этой точке нам необходимо заглубляться, если значение положительное то значит, в этой точке нужно досыпать.
Отработав данным методом на площадках, некоторое время и поработав с расчетами, вы поймете, что это простейшая геометрия, в которой определяется превышение одной точки над другой. А зная, насколько одна точка выше другой, проще простого высчитать, сколько нужно досыпать материала.
Есть ещё один метод, но он требует двух помощников. Смысл его заключается в следующем: имеется всё та же площадка, разбитая колами, вам известна высота, на которую будет насыпаться материал. Нужно отметить эту высоту на колышке маркером. Затем ваш помощник держит рейку на весу, ровно по отметке, а вы, наблюдая в окуляр, снимаете отсчёт, допустим это 1100мм. Вам остаётся сделать следующее – ваш помощник устанавливает рейку у следующего кола, а вы, наблюдая в окуляр, говорите ему поднять рейку выше или опустить ниже, до тех пор, пока горизонтальная линия на сетке нитей не совместиться с нужной отметкой 1100мм. Когда это произошло, попросите помощника зафиксировать рейку в одном положении, а другой помощник должен нанести в это время отметку на кол. В этом методе так же нет ничего сложного, у него есть и свои плюсы, такие как оперативность работы и отсутствие расчётов.
Ну, вот как то так. Всё просто, пробуйте, не бойтесь ошибиться и помните поговорку: «Семь раз отмерь, один раз отрежь». Лучше перепроверьте себя если сомневаетесь чем капать или досыпать лишнего, ведь с переделками всегда сложнее.
Нивелирование, что это значит? Как пользоваться нивелиром
Нивелирование – это измерение разницы высот между определенными точками участка. Это определение не из учебника, но кажется нам более понятным. Поэтому нивелировать — это значит измерять разность между двумя или более точками по высоте. При этом сам прибор может быть привязан по высоте к одной из близлежащих реперных точек, а может и не быть. В большинстве случаев, когда речь идет о посадке дома на участке, определении высоты его цоколя, в т.ч. с учетом перепада высот с соседними участками, с целью планировки ландшафта участка, отвода дождевой и талой воды от дома т.п., то такая привязка необязательна.
Когда мы говорим о приборе, то имеем в виду нивелир – геодезический высотомер. А репер – это стационарный знак, имеющий стабильное положение по отношению к идеальной, принятой за «0» точке отсчета. Они бывают 3 видов значимости (вековые, фундаментальные, рядовые), но это не предмет рассмотрения данной статьи. В реальных условиях, при строительстве индивидуального дома, за реперную точку берется любая, чаще самая высокая точка участка, и от нее вычисляются все перепады высот.
Конечно, можно и не делать нивелирования участка, но если вы планируете как минимум производить выемку или засыпку грунта при организации ландшафта, то такое исследование поможет вам рассчитать его количество с высокой точностью, что минимизирует затраты на спецтехнику и транспорт. Да и с высотой цоколя при этом вы не ошибетесь точно, а это – одна из наиболее частых ошибок индивидуальных застройщиков, обходящаяся в дальнейшем дорого.
Виды нивелиров
Сегодня прямо ответить на вопрос, что же такое нивелир, не так просто, как еще с десяток лет тому назад. Тогда под этим названием подразумевался оптический прибор, напоминающий небольшую подзорную трубу, закрепляемую на треноге, в которую были хорошо видны метки на рейке, находящейся на большом расстоянии от прибора. Ее, по указанию оператора, помощник устанавливал в различных точках участка. Изображение в нем было перевернутым, что составляло определенное неудобство для снятия замеров. Но прибор отличался исключительной надежностью, что позволило ему дожить до наших дней.
Но вместе с тем на рынок вышли более удобные в использовании нивелиры, да в таком ассортименте, что разбираться в их многообразии легче с использованием сравнительной таблицы.
Из нее мы вычленим 2 главные группы. А это:
- оптические;
- лазерные.
Оптические нивелиры пополнились широкой линейкой нивелиров прямого действия, где изображение не перевернуто вверх ногами, а также цифровыми нивелирами, в которых человеческая функция ведения журнала нивелирования и произведение расчетов превышений уровней стала выполняться самим прибором. Человек же должен только нажать кнопочку при наведении на линейку и в самом конце считать готовый журнал с памяти нивелира.
Но, все же, все оптические нивелиры предусматривают наличие у оператора хоть небольших знаний о работе с ними.
Лазерные же нивелиры настолько просты в использовании, что для их использования специальные навыки не нужны, главное, чтобы прибор был четко выверен и настроен.
Лазерный луч такого нивелира рисует четкую светящуюся линию в различных плоскостях, что радикально упрощает все построения и расчеты. А в тандеме с обычной рулеткой, такой прибор позволяет с легкостью выполнить все задачи традиционного нивелира и даже более.
Единственным, но ощутимым недостатком лазерных нивелиров является их ограниченное использование ясным солнечным днем, но самые мощные модели минимизируют этот фактор, а наши кулибины нашли изящный и простейший выход из данной ситуации.
Такие нивелиры бывают позиционными и ротационными. Второй отличается от первого наличием серводвигателя, закрепленного на подвесе, который вращает преломленный в призме под углом 900 лазерный луч вокруг своей оси.
Точность такого прибора – выше.
Собственно, все лазерные нивелиры таковыми являются только в соединении с измерительной рейкой, а без нее они – лазерные уровни, но на практике, последними принято считать маломощные приборы, используемые внутри помещений.
Большинство современных нивелиров являются самовыравнивающимися (естественно – в определенных пределах отклонений от горизонтали), но сохранились и уровенные модели, где установка производится по уровням, но с этим мы разберемся ниже.
Различие по классам точности для наших видов нивелирования большого значения не имеет, поэтому их описание мы сознательно опустим.
Как пользоваться оптическим нивелиром
Нивелир – прибор не дешевый. Покупать его для одноразовых измерений – малооправданно, а нанимать геодезистов для этой работы – еще более расточительно. Но, познакомившись с элементарными приемами работы с нивелиром, и взяв его в аренду (а это сейчас возможно повсеместно), вы однозначно сможете все работы с ним на своем участке выполнить самостоятельно.
Устройство большинства оптических нивелиров схоже, и отличается в основном наличием или отсутствием поворотного лимба, позволяющего с точностью до 50 определять углы на горизонтальной плоскости, и конструктивными особенностями отдельных элементов.
Принцип работы с оптическим нивелиром вы увидели в видеоролике, представленном выше. Сейчас же рассмотрим приемы работы с ним.
Работы производят 2 человека: один – непосредственно с прибором, устанавливая, наводя на цель — линейку, считывая и записывая показатели, а второй – с линейкой, перенося и устанавливая ее по указаниям первого, следя за ее вертикальностью.
Нивелир устанавливается на штатив.
Главная функция штатива: точно удерживать прибор в установленном положении, не допуская отклонений от выставленного уровня, а также уберегать его от опрокидывания. Выдвигающиеся ножки позволяют фиксировать нивелир на заданной высоте с горизонтальным позиционированием площадки крепления даже на рельефе с уклоном. Часто штативы снабжаются уровнем на подвесе, а современные могут быть оборудованы и другими системами уравновешивания устройства.
Большинство реек (линеек) нивелиров имеют одинаковые обозначения в форме делений имеющих толщину (значение) в 10 мм, часть из которых для удобства снятия показателей объединены в прямую или оборотную букву Е, имеющую высоту 50 мм. Между этими буквами также расстояние в 50 мм. Большие цифры на рейке показывают расстояния в дециметрах.
В зависимости от того, прямой или обратный у вас нивелир, отсчет производится либо сверху, либо снизу. Нанесение значений на рейке также должно быть прямым или обратным. Часть реек для прямых нивелиров снабжены более привычной нам шкалой. Также они имеют телескопическое устройство для удобства транспортировки.
Вы можете выбрать точку установки нивелира на местности.
Но главное: его четкая установка по уровню. Пузырьки на всех встроенных уровнях должны находиться строго по центру.
Лучше сразу подготовить план участка с отметками, в которых вы будете позиционировать рейку и на таком плане фиксировать реальные показатели нивелира.
Так делают профессионалы геодезисты или строители. Есть и другие формы ведения журнала нивелирования, но вы можете записывать свои результаты в любой удобной для вас форме, наиболее точно отвечающей задачам, которые вы должны решить в процессе нивелирования: то ли спланировать рельеф, то ли установить отметки высоты фундаментов.
Делаем нивелир своими руками
Нивелир, на самом деле, несмотря на довольно сложную конструкцию, один из наиболее легко изготавливаемых в домашних условиях приборов. В его основе лежит устройство абсолютно горизонтальной платформы в заданной точке.
Принцип устройства самодельного нивелира понятен из схемы. Нам лишь остается ее прокомментировать и внести необходимые, на наш взгляд, коррективы.
Во-первых, вовсе не обязательно, чтобы опора (площадка) вращалась. Важно, чтобы она была установлена строго горизонтально и прочно, чтобы не отклонялась от начальной позиции в процессе измерений. Для этого будет полезной установка двух раскосов в перпендикулярных плоскостях, которыми площадку можно будет жестко закрепить к ноге.
Во-вторых, ногу при этом вовсе не обязательно делать в виде треноги – важно, чтобы она уверенно держалась в грунте. Для этого можно просто забить ее в землю через деревянную проставку так, чтобы она не шаталась, а крепление площадки произвести, пользуясь хорошо выверенным уровнем.
В третьих, роль самого нивелира и выполнит этот уровень. Можно производить замеры, выполняя нацеливание на рейку вдоль его ребра (при этом человек, держащий рейку, должен выполнять ваши команды, передвигая по шкале контрастный предмет типа кредитной карточки), а можно закрепить на уровне мощный лазер-указку.
При этом даже если точка лазера будет размытой, вы сможете легко высчитать центр этого светового пятна, беря размеры по одному из его краев – ведь нам при нивелировании важен перепад высот, а не его точное отклонение от уровня моря.
А рейку можно изготовить из любой ровной деревянной рейки или какой-нибудь трубы, закрепив на них ленту от поломанной рулетки или даже портняжный сантиметр.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Рекомендуем другие статьи по теме
ее разновидности и сфера применения

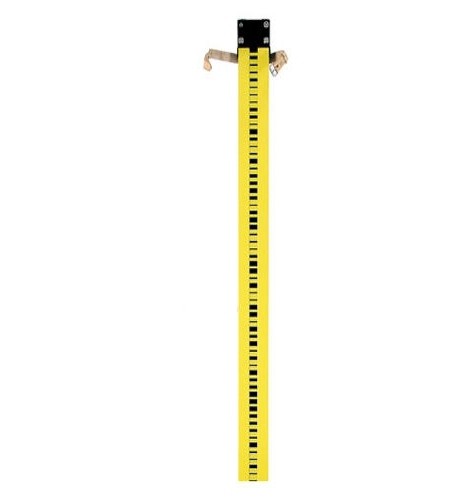

Рейка нивелирная — это дополнительный инструмент, позволяющий выполнять геодезические работы в строительстве, а также используемый при геологических или топографических исследованиях.
При помощи нее фиксируют разницы высот местности. Рейка нивелирная представляет собой прямоугольную плоскость с размещенной на ней шкалой, которая нанесена с определенной ценой деления.
Разновидности
Существует четыре типа данного приспособления:
- рейка из дерева с возможностью раскладывания;
- телескопическая;
- фибергласовая рейка;
- высокоточная инварная.
Описание
Современные изделия могут выпускаться для цифровых и обычных нивелиров. Рейки цифровые применяются для нивелиров, способных считывать BAR-коды, что нанесены на поверхность данного приспособления. При помощи таких устройств определяется расстояние до прибора и перепад по высоте. Также эти приспособления имеют на обратной стороне обычную градуировку, в результате чего их можно использовать как простые нивелиры.
- Рейка нивелирная, изготовленная из дерева, складывается по центру. Длина каждой секции примерно 1,5 метра. Деревянные рейки тяжелее телескопических. Но зато у них более надежный механизм складывания по сравнению с указанным аналогом, имеющим люфт в кнопке фиксации механизма. Такая рейка нивелирная является диэлектриком. Это актуально при работе возле открытых проводов и высоковольтных электролиний.
- Рейка нивелирная телескопическая в современном исполнении делается из легких материалов, таких как пластик или алюминий, что весьма удобно в использовании за счет малого веса. Они имеют круглый уровень, что дает возможность поставить данное приспособление строго вертикально. Часто используются рейки, имеющие длину 3, 4 и 5 м. В сложенном состоянии они имеют длину не более 1,5 метров. Шкала на такие изделия нанесена с обеих сторон (на одной размещена миллиметровая — для близких работ, а на другой — в виде шашечек для использования на дальних расстояниях).
- Фибергласовая рейка применяется в работе с цифровым нивелиром. Как и все вышеперечисленные приспособления, она обладает двухсторонней разметкой. С одной стороны, как у обычного нивелира, с другой – метрическая шкала. Такая рейка изготавливается из диэлектрического материала, называемого фибергласом. Поэтому ее можно применять вблизи высоковольтных электролиний.
- Инварные рейки используются для выполнения высокоточной съемки местности. Здесь точность определения отметок составляет не более одного миллиметра. Корпус ее изготовлен из дерева и обтянут инварной лентой. Данные рейки делают длиной 3 м. Благодаря легкости в применении и небольшому весу они пользуются большим спросом.
Итог
Теперь вы знаете, какой может быть нивелирная рейка. Как пользоваться ею, известно топографам, картографам, строителям, горнякам. Однако этим умением каждый может научиться. Иногда используется другое название данного приспособления — рейка строительная, или геодезическая. Цена на такое изделие зависит от его размера и точности делений.
