Нивелир (аз фр. niveler — «баробар намудан», «гузоштан дар сатҳ») — асбоби геодезиест барои нивелиронидан ва муайян намудани самтҳои горизонталӣ ҳангоми корхҳи монтажкунӣ. Бештар нивелирҳои оптики-механикӣ маъмул гаштаанд, ки дар онҳо фарқи баландии ду нуқта тавассути шуои (хати) визирии горизонталӣ аз рӯи тахтачаҳои махсуси дар нуқтаҳои тадқиқшававда гузошташуда муайян карда мешавад. Қисмҳои асосии нивелир обтарозу (ватерпас) ва ғулбаи биниш мебошанд.
Тариқи нивелиронидан[вироиш]
Ба комплекти асбоб тахтачаҳои невелиронӣ низ мансубанд. Нивелирҳои обтарозуашон ба ғулбаи биниш васлшуда ва нивелирҳои обтарозуашон ба корпус васлшуда мавҷуданд. Пеш аз истифода хати визириро бо ёрии обтарозу ба ҳолати горизонталӣ меоранд. Дар нивелирҳои хати визириашон худ аз худ созшаванда ин кор ба таври автоматӣ иҷро мешавад. Барои зуд ба «нуқтаи нулӣ» овардани ҳубобчаи обтарозу ва баланд бардоштани саҳеҳӣ нивелирҳоро бо винти элеватсионӣ таъмии мекунанд. Нивелирҳо аз рӯи дараҷоти дақиқашон фавқуддақиқ, дақиқ ва техникӣ мешаванд. Баъзан нивелирҳои ҳидростатикиро, ки дар онҳо хосияти зарфҳои марбут истифода шудаанд, низ кор мефармоянд.
- Куштин И. Ф., Куштин В. И Инженерная геодезия.
Мақола дар асоси маводи Энсиклопедияи Советии Тоҷик навишта шудааст.
Нивелир — Википедија






Нивелир — основен мерен инструмент за мерење на висински разлики кај геодетските мерења. Основниот принцип се заснова на делувањето на силата на Земјината тежа, односно доведување на визурната оска на дурбинот во хоризонтална положба. Тоа се постигнува со примена на либела или компензатор. Со користење на нивелир, висинските разлики се добиваат од директни мерења. Нивелманската летва треба да биде вертикално поставена во просторот, што се постигнува со кружната либела.
На долниот дел на нивелирот се наоѓаат три подножни винта кои служат за хоризонтирање на инструментот. Горниот дел се врти околу главната (вертикалната) оска, а воедно е и носач на дурбинот. Главната оска мора да осигура стабилност на инструментот и многу правилно завртување на останатите подвижни делови, што изискува посебен квалитет на материјалот и прецизна изработка. [1]
Основната операција при геодетските мерења, без разлика дали се работи за мерење на правец или мерења на нивелманска летва, е визирањето. За таа цел служи дурбинот. Основните делови на дурбинот се: објектив, кончен крст и окулар. Објективот служи за пресликување на предметите (визурни марки) од просторот на предметот во просторот на сликата. Сликата на предметот која ја твори објективот мора да се наоѓа во рамнината на крстот (ако не е таков случајот доаѓа до паралакса на крстот).
Дурбинот е оптички инструмент чија основна намена е зголемување на видниот агол при посматрање на оддалечени предмети. Дурбинот е граден од објектив и окулар. Објективот е собирен оптички систем кој твори реална меѓуслика на оддалечените предмети по законите на оптичкото пресликување. Предметот на посматрање се наоѓа на оддалеченост поголема од 2 фокуси на објективот, па сликата која ја твори објективот е смалена, реална и превртена. Окуларот ја зголемува реалната меѓуслика која се посматра. Зад окуларот се наоѓа окото на мерачот, заради што дурбинот е субјективен оптички инструмент. Мерниот дурбин (го направил Кеплер во 1611 година) во рамнината на зададеното видно поле има вградена стаклена плочка со крст.
Диоптрирање е постапка на изострување на сликата на кончениот крст со вртење на тубусот на окуларот. Окото треба да ја види сликата на кончениот крст остро во состојба на мирување на акомодацијата. Положбата во која треба да се постави окуларот пред мерењето со дурбинот е само една и во текот на мерењето не смееме да ја менуваме. Окуларот го одвртуваме толку сликата на кончениот крст да не биде остра. Го завртуваме окуларот кон плочката со кончениот крст до најповолната острина. Ја читаме положбата на диоптриската скала, па во иста насока го завртуваме окуларот отприлика за 0,5 диоптрии. Со тоа окуларот сме го довеле во оптимална положба, а окото во состојба на мирување на акомодацијата.
Со визирање го наведуваме кончениот крст (т.е. неговата слика) на целната точка (визурна точка, објект). Во првата положба на нивелирот грубо се визира визурната точка преку нишанот на дурбинот така што сликата на објектот се доведе во видно поле. По грубото визирање, при закочен горен дел и дурбин, со винтовите за фино дотерување на дурбинот фино визираме, ги доведуваме конците на кончениот крст на мерниот објект.
Визурната оска е одредена со правецот кој поминува кој поминува во пресекот на главните конци на кончениот крст и главната точка на објективот. Рамнината која ја опишува визурната оска при ротација околу хоризонталната оска на нивелирот се нарекува визурна рамнина.
Под поимот визура се подразбира множество точки низ кои поминува зракот светлина од визурната точка низ атмосферата до објективот на дурбинот, и потоа до пресекот на кончениот крст. Заради влијание на рефракцијата, визурата во просторот е благо закривена крива.
Пред финото визирање потребно е да се изостри сликата на посматраниот објект. Сликата на мерниот објект мора да биде остра и треба да се наоѓа во рамнината на кончениот крст. Според конструкцијата на дурбинот постојат два начина на изострување:
- Надворешно изострување – окуларот заедно со кончениот крст се поместува во цевката на објективот. Должината на дурбинот е променлива и зависи од оддалеченоста на посматраната точка. Недостаток на ваквиот начин на изострување е во тоа што поместувачката окуларна цевка е изложена на надворешни оштетувања и влијанија.
- Внатрешно изострување – дурбинот е затворена целина, далечината е константа. Изострување се врши со поместување на еден оптички елемент, леќата или огледалото. Кај денешните дурбини на нивелирите најчесто се поместува негативниот член на објективот. Колку објектот е поблиску, фокусната далечина е пократка, негативниот член е поблиску до кончениот крст.
Окото заедно со дурбинот ја чинат оптичката целина, па спрема тоа визирањето е субјективно физиолошко-оптичка појава. Точноста на визирањето зависи од многу фактори како што се: осветлувањето, контрастот и обликот на мерниот објект, обликот и дебелината на конците на кончениот крст, паралаксата на кончениот крст, оддалеченоста на објектот, состојбата во атмосферата, физиолошките и оптичките својства на операторот и психолошките влијанија.
Кај геодетските инструменти либелите служат за поставување на оската во вертикална или хоризонтална положба, а исто така се користат и кај геодетскиот прибор. Според обликот либелите може да се поделат ана цевчести и кружни.
Цевчеста либела[уреди | уреди извор]

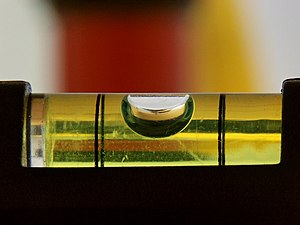

Цевчестата либела првпат се применила во 1661 година. Се состои од стаклено цевче кое од внатрешната страна е брусено во бочвест облик. Полно е со течност со ниска точка на мрзнење (под -50˚C), алкохол или етер.
Од надворешната страна на либелите изгравирана е поделба која може да биде континуирана или симетрична. Средната точка на поделбата се нарекува марка на либелата. Осетливоста на либелата се мери со средишниот агол кој одговара на лакот од еден парс (ε). Тоа е агол на промена на наклонот на либелата при поместување на меурот за еден парс. Најпрецизните либели имаат осетливост од 1’’ до 2’’. Осетливоста кај геодетските инструменти се движи од 10’’ до 120’’. Исправно посматрање на поделките на либелата е вертикално посматрање на поделбата. Температурата влијае на должината на меурот на либелата. Либелата на дурбинот е поставена паралелно со визурната оска на дурбинот и служи за поточно поставуавање на дурбинот т.е. визурната оска во хоризонтална положба.
Кружна либела[уреди | уреди извор]
Кружната либеа датира од 1770 година. Се применува за грубо хоризонтирање. Горната плоча на либелата е дел од кугла. Од надворешната страна на стаклото се наоѓаат еден или повеќе концентрични кругови. Средиштето на круговите е марка на либелата. Оската на кружната либела проаѓа низ марката и средиштето на закривеноста на внатрешната брусена плоча. Кога меурчето се наоѓа во средината на крукчето, либелата е наместена, оската на либелата е вертикална во просторот. Осетливоста на кружната либела се движи од 2’ до 30’, па се користи за грубо хоризонтирање на инструментот и приборот.

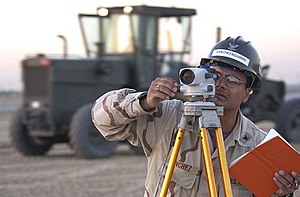

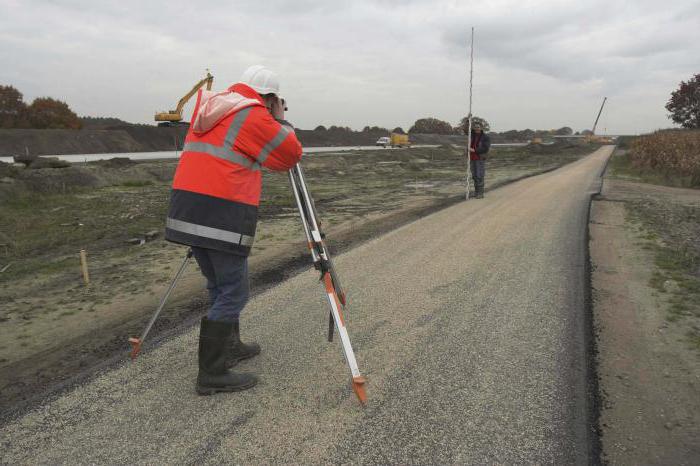

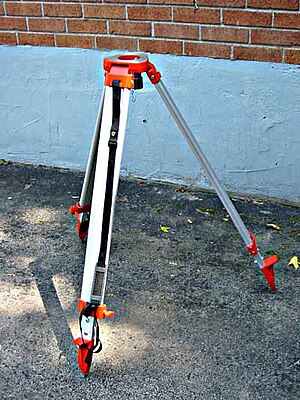

Со користење на нивелир, висинските разлики се одредуваат со отчитување на нивелмански летви, кои се поставуваат вертикално со помош на кружни либели на точките на кои се одредуваат висински разлики. Притоа, визурната линија треба да биде во хоризонталната рамнина. Нивелирот се поставува на статив, по правило во средина меѓу точките чија висинска разлика се одредува.
За одредување на висинската разлика меѓу оддалечени точки, потребно е постепено да се пренесуваат висините од точка до точка. Висината на некоја точка на Земјината површина е оддалеченоста на таа точка од средното ниво на површината на морето. Нивото на површината на морето се одредува со долгогодишно посматрање со инструменти – мареографи.
Според точноста нивелирите ги делиме на основа на средната висинска разлика на 1 km двострано нивелирање:
- Нивелири со највисока точност ≤ 0,5 mm / km
- Нивелири со висока точност ≤ 1,0 mm / km
- Нивелири со добра точност ≤ 3,0 mm / km
- Нивелири со средна точност točnosti ≤ 8,0 mm / km
- Обични или едноставни нивелири > 8 mm / km
Според намената нивелирите се делат на:
- Прецизни нивелири
- Инженерски нивелири
- Градежни нивелири
Според начинот на хоризонтирање на визурната линија нивелирите се делат на:
- Нивелири со либела
- Дигитални нивелири

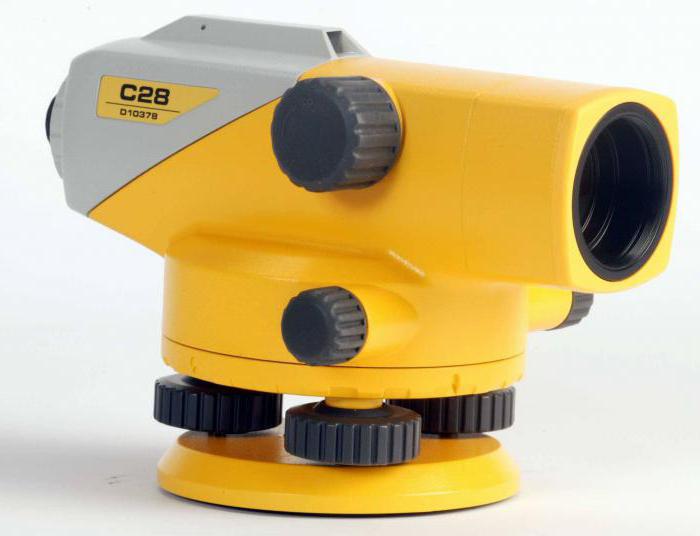

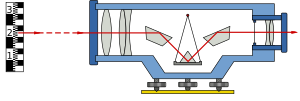

Денес најмногу се користат нивелири со компензатор кои овозможуваат автоматско хоризонтирање на геодетската визурна линија во работното подрачје на компензаторот. Компензаторот е оптичко-механички склоп, кој во работното подрачје (одот) автоматски го компензира влијанието на наклонот на вертикалната оска на положбата на визурната оска, т.е. ја доведува хоризонтално во просторот. Компензаторот работи на принцип на физичко нишало. Компензаторот кај најголем број нивелири е сместен во куќиштето на дурбинот, меѓу објективот и кончениот крст.
Првата конструкција на нивелир, каде како компензатор се применува оптички елемент на нишало, датира од 1950 година (првиот нивелир е изработен во фабриката Цајс-Оптон, Оберкохен, тогашна Западна Германија). Задачата на компензаторот е да при наклонет дурбин (т.е. наклонета вертикална оска) во подрачјето на компензација, обично од 5’ до 30’, автоматски ги отстрани зраците на снопот, така што визурната линија биде во хоризонтална во просторот.
Уредот за компензација е сложена оптичко-механичка градба, каде како компензатор се нарекува само подвижниот елемент. Како подвижни оптички елементи се користат: призми за рефлексија (правоаголни, систем призми), рамно огледало, аголно огледало, леќа, а во некои случаи и течност. Во самиот компензатор се наоѓа и оптички систем од повеќе оптички елементи кои се неподвижни.
Како и кај теодолитот, така и кај нивелирот, се испитува исправноста на поедини оски: исправност на главната оска, визурната оска, оската на кружната либела. Главната или вертикална оска на нивелирот за време на мерењето мора да биде вертикална. Визурната оска мора да биде хоризонтална во просторот. Оската на кружната либела треба да биде паралелна со главната оска. При нивелирање главен услов на нивелирот е да при вертикална положба на главната оска, визурната оска мора да биде хоризонтална во просторот. Ако условот не е задоволен, како последица е грешка на висинската разлика при нееднакви оддалечености на нивелманската летва од нивелирот. Сите останати услови се споредни.
- Планпаралелна плоча како микрометарски винт може да биде вградена пред објективот на дурбинот или самостојно како додаток пред објективот. Се применува кај нивелири со најголема точност или кај прецизните нивелири.
- Објективна призма за отклон на зраците на светлоста за 90°. Се применува за доведување на визурната оска во вертикалната рамнина.
- Предлеќа како додаток на објективот за визирање на многу блиски точки или отчитување на линеали.
- „Скршен“ окулар за посматрање низ дурбинот одозгора.
- Додаток за осветлување на кончениот крст.
- Ласерски окулар за проекција на кончениот крст со ласерска светлина при мерење во темни простории ( на пр. тунел)
- Изменливи окулари за различни зголемувања на дурбинот.
Оптика и механика[уреди | уреди извор]
Дигиталниот нивелир е изработен исто како и нивелирот со компензација. Оптичките и механичките делови се исти. Со дигитален нивелир може да се изведуваат класични визуелни мерења. Дигиталниот нивелир има вградена делбена коцка која има улога на делител на зрачењето (светлината). Делбенета коцка ја дели инфрацрвената светлина од видливата. Инфрацрвената светлина (слика) ја отклонува кон фотодиодите поредени во еден ред, а видливата светлина (слика) ја отклонува кон кончениот крст. Во редот се наоѓаат 256 фотодиоди на приближна должина од 6,5 mm.
Електроника[уреди | уреди извор]
Фотодиодите ја претвораат сликата на кодираната (дигитална) поделба во аналоген видеосигнал. Сигналот оди во аналогно-дигитален претворувач, а потоа податоците одат во процесорот на обработка. После обработката на мерните сигнали во процесорот, на екранот се прикажува далечината до летвата и отчитувањето на летвата. Со тастатурата се внесуваат разни нумерички податоци и се управува со работата на нивелирот.
Мерните податоци се регистрираат во модулот за регистрација на податоци. Нивелирот има низа програми кои овозможуваат контрола и обработка на добиените податоци – отчитување на летвата, далечина, број на точки, стојалиште, висински разлики и др. Податоците се пренесуваат на сметач за понатамошна обработка. Со дигиталниот нивелир постои специјална летва, која како поделба има бинарен код – кодирана летва. Од другата страна на летвите обично се наоѓа класична поделба во единици за должина. Таа поделба служи при визуелно мерење. Кодираните летви се со должина од 1,35 m, 2,70 m, или 4,05 m.
- ↑ [1] «Geodetski instrumenti» Prof. dr. sc. Zlatko Lasić, Geodetski fakultet Zagreb, 2011.
- ↑ [2] «Geodetski instrumenti — vježbe» Prof. dr. sc. Zlatko Lasić, Geodetski fakultet Zagreb, 2011.
нивелир — Викисловарь
![]() | В Википедии есть страница «нивелир». |
Содержание
- 1 Русский
- 1.1 Морфологические и синтаксические свойства
- 1.2 Произношение
- 1.3 Семантические свойства
- 1.3.1 Значение
- 1.3.2 Синонимы
- 1.3.3 Антонимы
- 1.3.4 Гиперонимы
- 1.3.5 Гипонимы
- 1.4 Родственные слова
- 1.5 Этимология
- 1.6 Фразеологизмы и устойчивые сочетания
- 1.7 Перевод
- 1.8 Библиография
![]() | В Викиданных есть лексема нивелир (L134405). |
Морфологические и синтаксические свойства
падеж | ед. ч. | мн. ч. |
---|---|---|
Им. | нивели́р | нивели́ры |
Р. | нивели́ра | нивели́ров |
Д. | нивели́ру | нивели́рам |
В. | нивели́р | нивели́ры |
Тв. | нивели́ром | нивели́рами |
Пр. | нивели́ре | нивели́рах |
ни-ве-ли́р
Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 1a по классификации А. А. Зализняка).
Корень: -нивел-; суффикс: -ир [Тихонов, 1996].
Произношение
- МФА: [nʲɪvʲɪˈlʲir]
Семантические свойства

Значение
- геод. геодезический инструмент для определения высоты точки земной поверхности относительно некоторой выбранной точки или над уровнем моря ◆ Отсутствует пример употребления (см. рекомендации).
Синонимы
Антонимы
Гиперонимы
- инструмент, прибор
Гипонимы
Родственные слова
Ближайшее родство | |
|
Этимология
Происходит от франц. niveleur или нем. Nivellierinstrument из нем. nivellieren «сглаживать, выравнивать», далее от ??
Фразеологизмы и устойчивые сочетания
Перевод
Список переводов | |
|
Библиография
![]() | Для улучшения этой статьи желательно:
|
Нивелир Википедия

1 — цилиндрический уровень,
2 — мушка,
3,8 — уровни,
4 — наводящий винт,
5 — упругая пластинка,
6 — подъёмные винты,
7 — подставка,
9 — элевационный винт,
10 — опорная площадка,
11 — винт кремальеры,
12 — окуляр,
13 — зрительная труба
Нивели́р (от фр. niveler — «уравнивать», «ставить в уровень») — геодезический инструмент для нивелирования, то есть определения разности высот между несколькими точками земной поверхности. Основной метод определения превышений Геометрическое нивелирование.
Для приведения нивелира в рабочее положение служат подъёмные винты подставки, для точного горизонтирования визирной оси при взятии отсчёта — элевационный винт.
Маркировка нивелиров, выпускаемых в России, состоит из буквенно-цифрового кода примерно такого вида: 3Н2КЛ. Здесь цифра 3 обозначает модификацию прибора, буква Н — нивелир, цифра 2 — среднеквадратическая погрешность на 1 километр двойного хода в миллиметрах, К — наличие компенсатора, Л — наличие горизонтального лимба для измерения горизонтальных углов (обычно с точностью порядка одного градуса).
Современные оптические нивелиры оснащены автоматическим компенсатором — устройством автоматической установки зрительной оси прибора в горизонтальное (рабочее) положение. В нивелирах с компенсатором цилиндрический уровень, параллельный оси зрительной трубы, может отсутствовать. В большинстве нивелиров также имеется круглый уровень для грубого горизонтирования инструмента.
Все оптические нивелиры имеют также нитяной дальномер для определения расстояний по рейке. Это связано с необходимостью контролировать равенство плеч при нивелировании способом «из середины».
По точности нивелиры делятся на высокоточные, точные и технические. Высокоточные оптические нивелиры снабжены микрометренной пластиной или съёмной насадкой для взятия отсчётов по штриховой инварной рейке. Для технического нивелирования, а также нивелирования III и IV классов точности обычно применяются шашечные рейки.
Помимо оптических, в последние годы получили распространение цифровые нивелиры. Они используются со специальной штрихкодовой рейкой, что позволяет автоматизировать взятие отсчёта. Цифровые нивелиры обычно оснащены запоминающим устройством, позволяющим сохранять результаты наблюдений.
В настоящее время существует терминологическая путаница понятий построитель плоскостей и Лазерный нивелир. Сам по себе такой прибор не является измерительным, то есть нивелиром. Однако при наличии измерительной нивелирной рейки и достаточной стабильности указания уровня (в соответствии требованиями точности измерения для оптических нивелиров по ГОСТ 10528-90), эти приборы можно считать нивелирами. Если же требования по точности измерения, которые можно выполнить по проецируемой линии, не соответствуют этим требованиям, подобные приборы следует считать лазерными уровнями (большинство бытовых приборов), что соответствует функциям строительных уровней согласно ГОСТ 9416-83 по проверке горизонтальных и вертикальных плоскостей, но не измерению разности высот.

Что такое нивелир и как его применять?
Среди базовых критериев оценки качества строительной работы можно отметить корректность в расположении плоскостей и наклонов. Даже качество материалов и способы крепления не всегда гарантируют достаточный запас надежности и прочности объекта, если изначально было неправильно рассчитано положение элемента или конструкции. Чтобы исключить подобные огрехи, специалисты используют нивелиры. С помощью этого инструмента строитель может определить расстояние, выполнить корректную разметку, вычислить правильный угол наклона и т. д. Для понимания, что такое нивелир и как им пользоваться, следует ознакомиться с его устройством, принципом работы и разновидностями. Сегодня этот прибор является обязательным в арсенале не только профессиональных инженеров и монтажников, но зачастую и в хозяйстве рядовых граждан, которые самостоятельно выполняют ремонтные операции или работы на земле.
Что представляет собой нивелир?

Если строго подходить к позиционированию данного инструмента, то он, скорее, будет принадлежать к сфере геодезии. Но, поскольку сегодня измерительные задачи востребованы в огромном спектре разных областей, целесообразно рассматривать в более широком ключе понятие того, что такое нивелир. Определение может быть следующим – это прибор, предназначенный для определения разностей в высотах между несколькими крупными и мелкими клетками на поверхности по отношению к условному уровню. С конструкционной точки зрения большинство устройств этого типа предполагают наличие двух основных элементов – ригельной трубы при уровне и компенсатора наклона. Для корректировки трубы в конструкции предусмотрен и элевационный винт. С его помощью специалист выравнивает положение обзора по горизонтали. Простейшие цилиндрические модели обычно имеют компактные размеры, что делает их удобным средством проведения измерений.
Назначение нивелира

Хотя первостепенную роль нивелир играет в работе геодезистов, спектр вариантов его использования выходит далеко за рамки не только проектирования, но и строительства в целом. Впрочем, для начала стоит определиться с тем, что такое нивелир в строительстве? Его начинают использовать с начального этапа исследования площади под сооружение объекта. Далее проводится разметка для фундамента, несущих стен, прокладки коммуникационных систем и т. д.
В руках обычных пользователей нивелир поможет и в процессе выполнения отделочных работ, где точность важна уже с эстетической точки зрения. Если же говорить о том, что такое нивелир в других областях, то на первый план выйдет мебельное производство и другие виды промышленности, где важен точный расчет сборки деталей и конструкций.
Отличие от уровня

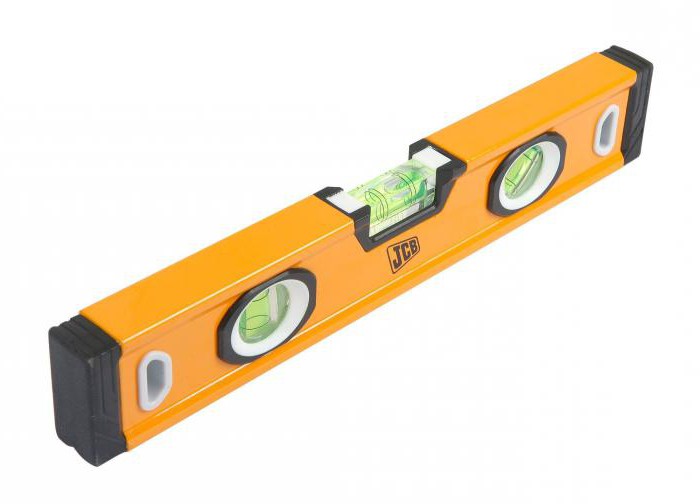

Уровень и нивелир в понимании большинства обывателей являются идентичным инструментом. Более того, даже строители подчас называют этими терминами один и тот же прибор. Грубой ошибки в этом нет, так как, действительно, эти инструменты работают по схожим принципам и решают примерно одинаковые задачи. И все же для более ясного представления об этих приспособлениях следует определиться, чем отличается уровень?
Нивелир, к примеру, это прибор, который способен работать с одной точкой опоры, вращаясь по всей остальной окружности. В свою очередь, действие уровня распространяется лишь на две точки, между которыми и прокладывается нужная горизонталь. Опять же, строгого разграничения в этих устройствах проводить не стоит, поскольку они оба могут быть задействованы при решении аналогичных задач, но при работе на разных по масштабу и сложности объектах.

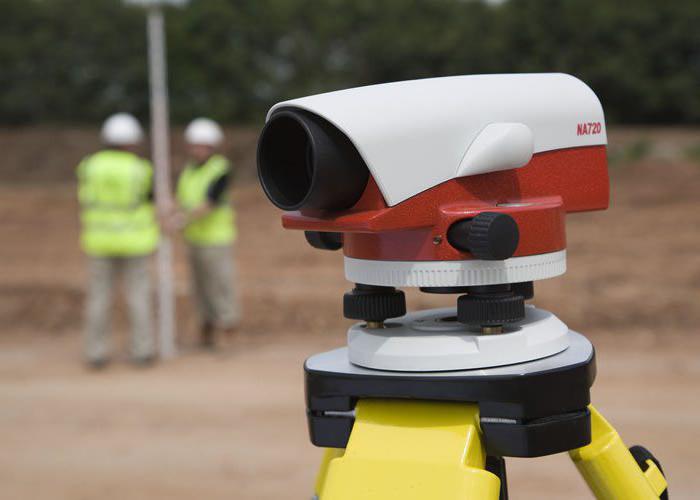

Оптические нивелиры
Такие модели нивелиров снабжаются объективами, в которых линзы имеют большой потенциал увеличения, а также шкалой с делениями по градусам. Их часто применяют в замерах высотных перепадов и наклонов на открытой площади. На вопрос о том, что такое оптический нивелир по своему устройству, однозначный ответ дать сложно, так как существует несколько конструкций данного типа. Как правило, разделяют две категории – точные и высокоточные. В первую входит нивелир технический, который имеет трубу с прямым изображением. И наоборот, высокоточные устройства отличаются возможностью обеспечения и обратной «картинки», что и позволяет им выдавать лучшие результаты измерений. Независимо от внутреннего устройства оптические модели имеют металлический корпус, надежную защиту от механических повреждений, а также изоляцию от частиц пыли, воды и других инородных тел.

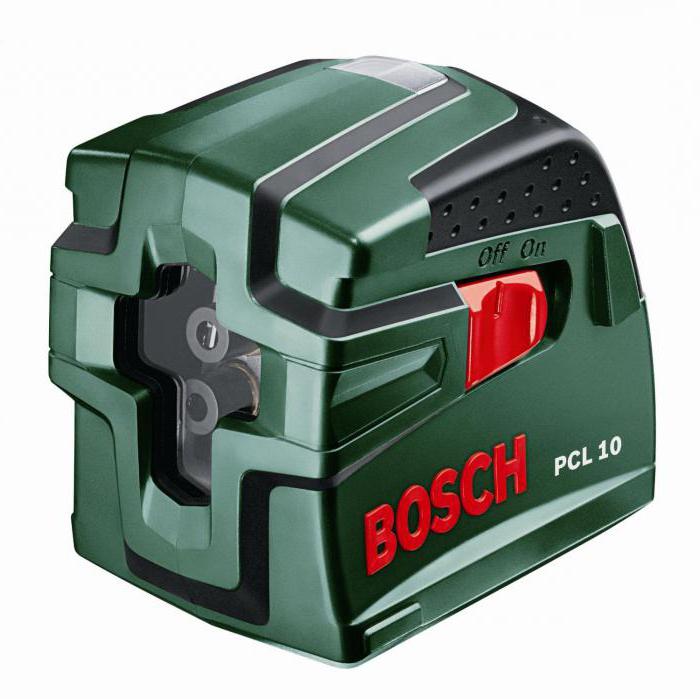

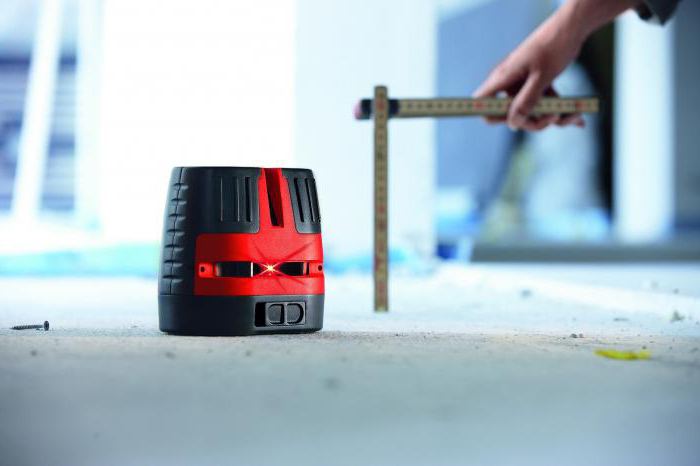

Лазерные нивелиры

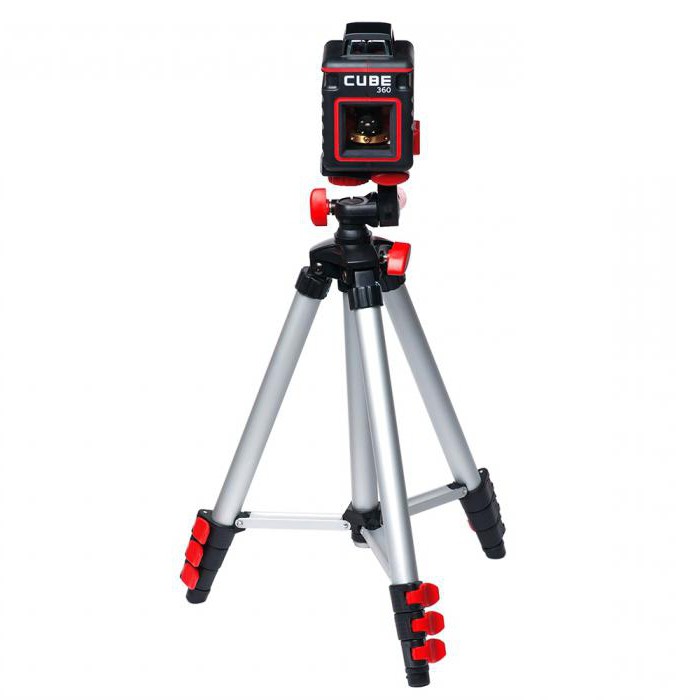

Работа таких приборов основана на возможности проецирования луча. Исходя из положения последнего, строители быстро и точно определяют высоту и составляют разметку. Для более полного представления о том, что такое лазерный нивелир, следует отметить его отличия от оптических аналогов. Главная разница заключается в отсутствии зрительной трубы, благодаря чему упрощается настройка прибора. Собственно, легкость в работе с такими моделями и сделала их самым популярным видом нивелиров среди неспециалистов. Разметка без труда наносится на потолки и стены, причем с одинаковой точностью как в помещениях, так и снаружи. Именно такие устройства показывают наибольшую эффективность при работе с отделкой – например, в оклейке обоев, укладке плитки и в других операциях. Обычно лазерные приборы имеют два лучевых направления: по вертикали и горизонтали. Также встречаются устройства, которые проецируют отвесную и наклонную линии.
