Нивели́р (от фр. niveler — «уравнивать», «ставить в уровень») — геодезический инструмент для нивелирования, то есть определения разности высот между несколькими точками земной поверхности. Основной метод определения превышений Геометрическое нивелирование.

Для приведения нивелира в рабочее положение служат подъёмные винты подставки, для точного горизонтирования визирной оси при взятии отсчёта — элевационный винт.

Маркировка нивелиров, выпускаемых в России, состоит из буквенно-цифрового кода примерно такого вида: 3Н2КЛ. Здесь цифра 3 обозначает модификацию прибора, буква Н — нивелир, цифра 2 — среднеквадратическая погрешность на 1 километр двойного хода в миллиметрах, К — наличие компенсатора, Л — наличие горизонтального лимба для измерения горизонтальных углов (обычно с точностью порядка одного градуса).

Современные оптические нивелиры оснащены автоматическим компенсатором — устройством автоматической установки зрительной оси прибора в горизонтальное (рабочее) положение. В нивелирах с компенсатором цилиндрический уровень, параллельный оси зрительной трубы, может отсутствовать. В большинстве нивелиров также имеется круглый уровень для грубого горизонтирования инструмента.

Все оптические нивелиры имеют также нитяной дальномер для определения расстояний по рейке. Это связано с необходимостью контролировать равенство плеч при нивелировании способом «из середины».

По точности нивелиры делятся на высокоточные, точные и технические. Высокоточные оптические нивелиры снабжены микрометренной пластиной или съёмной насадкой для взятия отсчётов по штриховой инварной рейке. Для технического нивелирования, а также нивелирования III и IV классов точности обычно применяются шашечные рейки.

Помимо оптических, в последние годы получили распространение цифровые нивелиры. Они используются со специальной штрихкодовой рейкой, что позволяет автоматизировать взятие отсчёта. Цифровые нивелиры обычно оснащены запоминающим устройством, позволяющим сохранять результаты наблюдений.

В настоящее время существует терминологическая путаница понятий построитель плоскостей и Лазерный нивелир. Сам по себе такой прибор не является измерительным, то есть нивелиром. Однако при наличии измерительной нивелирной рейки и достаточной стабильности указания уровня (в соответствии требованиями точности измерения для оптических нивелиров по ГОСТ 10528-90), эти приборы можно считать нивелирами. Если же требования по точности измерения, которые можно выполнить по проецируемой линии, не соответствуют этим требованиям, подобные приборы следует считать лазерными уровнями (большинство бытовых приборов), что соответствует функциям строительных уровней согласно ГОСТ 9416-83 по проверке горизонтальных и вертикальных плоскостей, но не измерению разности высот.

Принцип нивелира с компенсатором

• Куштин И. Ф., Куштин В. И. Инженерная геодезия.

Что такое нивелир и для чего он нужен?

Одно из важнейших условий, которое должно соблюдаться во время строительства самым тщательным образом – безукоризненная горизонтальность и вертикальность соответствующих плоскостей.


Без этого возведённая конструкция получится непрочной и не слишком надёжной даже внешне. Вертикальность возводимых стен легко проверить, используя отвес – обычную верёвку с привязанным грузом. Для проверки горизонтальных плоскостей сегодня используется особый прибор, называемый нивелиром.

Что такое нивелир?

Приборы с таким названием широко используются в строительстве и в геодезии. С их помощью определяется величина отклонения точек от условно заданной плоскости, в качестве которой, как правило, выступает либо строго горизонтальная, либо вертикальная поверхность.

Сегодня существует несколько типов нивелиров, функционирование которых базируется на разных принципах, однако все они обладают двумя основными элементами – ригельной трубой при уровне и компенсационным механизмом наклона. Чтобы корректировать положение трубы в горизонтальной плоскости, используется специальный винт, называемый элевационным.

Классы точности нивелиров

Важным параметром нивелира является точность его измерений. Все приборы по этому признаку подразделяются на три класса:

— технические, допускающие квадратичную ошибку в пределах от 2 мм до 10 мм на каждый километр двойного хода;

— точные, допускающие квадратичную ошибку в пределах от 0,5 мм до 2 мм на каждый километр двойного хода;

— высокоточные, допускающие квадратичную ошибку в пределах от 0,2 мм до 0,5 мм на каждый километр двойного хода.

Как правило, технические нивелиры используются для предварительной геодезической съёмки, привязки плана строительства к местности и начальной разметки стройплощадки. В дальнейшем, особенно при возведении масштабных и ответственных объектов, используются только точные и высокоточные приборы.

Виды нивелиров по принципу работы

В зависимости от конструкции, различают следующие виды нивелиров:

— геометрические, испускающие визирующий луч, которому сообщается горизонтальная ориентация, а отметка точек на местности производится при помощи специальных реек;

— тригонометрические, или теодолиты, использующие наклонный луч к контрольной точке, причем после снятия замеров необходимо выполнить сложные вычисления;

— гидростатические, наиболее простые по конструкции, которые используют свойство жидкости устанавливать один и тот же уровень в сообщающихся сосудах;

— оптикомеханические, в которых применяется световой луч и рейки с нанесёнными делениями, а также оптическая труба для снятия замеров;

— лазерные, использующие для отметки точек лазерный луч, чем достигается простота и наглядность снятия замеров, а также появляется возможность работы с плоскостями, а не только с точками;

— цифровые, построенные на оптическом либо лазерном принципе, в которых расчётная часть выполняется микроэлектронным процессором на основе полученных результатов замеров.

В отдельных случаях для нивелирования могут использоваться барометры, радиолокаторы, эхолоты и другие специфические приборы.

Для чего нужен нивелир?

Нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные лазерные и цифровые модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала. При помощи нивелира на открытой местности:

— размечают строительную площадку под фундамент будущего здания;

— выполняют разбивку сада или парка, проводя ровные параллельные линии для высадки кустарников и деревьев, монтажа ограды, строительства беседки либо парника;

— осуществляют распланировку садовых дорожек, тротуаров, площадок;

— выполняют землеустроительные работы и пр.

Во время строительства либо ремонта дома с нивелиром:

— размечают линии прокладки коммуникаций;

— контролируют горизонтальность пола, вертикальное положение стен и перегородок;

— проверяют правильность монтажа плинтусов, подвесных и натяжных потолков;

— устанавливают оконные и дверные блоки;

— монтируют встроенную мебель и т.д.

Использование нивелира, особенно современных лазерных и цифровых моделей, существенно облегчает выполнение многих строительных и отделочных работ.

Зачем нужен лазерный нивелир, настройка, инструкция

Очень часто во время ремонта и строительства возникает необходимость отметить ровную вертикальную либо горизонтальную линию. Это может пригодиться во время закладки фундамента, возведения стен или оклейки обоев. В таких случаях нельзя полагаться только на свой глаз, нужно использовать специальные приборы и инструменты. Если раньше люди применяли различные натянутые веревки либо чаши с водой, то в последнее время большинство мастеров перешло на обыкновенные уровни. Они достаточно удобны, и их можно использовать без предварительной подготовки. Но для того чтобы охватить большую площадь, вам может понадобиться лазерный уровень. Он будет намного удобнее для такой цели, если уметь им правильно пользоваться. А для этого нужно внимательно читать руководство по эксплуатации.

Техника безопасности

Никогда не забывайте о средствах индивидуальной защиты, особенно при работе с лазером. Прямой контакт лазера с глазом может вызвать серьезные последствия и осложнения. Следовательно, нужно следить, чтобы никто не попадал в радиус действия прибора. А человек, который использует уровень, должен быть в специальных защитных очках, разновидность которых зависит от типа излучения лазера.

Установка лазерного уровня

Основным условием для верной работы лазера является его четкое закрепление на опорах. Нивелир можно установить практически на любой поверхности, но для этого могут понадобиться специальные приспособления. Устройство можно закрепить на стуле, на столе либо на полу. Для более уверенной фиксации его можно установить на специальный штатив, имеющий возможность регулировки высоты. Для помещения можно использовать специальные штанги, которые распирают нивелир между полом и потолком.

И последний способ: лазер можно прикрепить к стене с помощью различных присосок и магнитов. Стоит обратить внимание, что крепления для уровня выбираются в зависимости от предпочтений мастера, денежных возможностей и целей, которые должны быть выполнены при работе с этим приспособлением.

Настройка положения лазерного уровня

Для того чтобы получить качественный результат, сначала нужно выровнять уровень относительно горизонта. Иначе будут возникать погрешности, которые очень заметны на больших расстояниях. Самые простые уровни имеют ручной способ настройки. Вся суть сводится к тому, что вам нужно покрутить специальные винты с трех сторон уровня, чтобы пузырьки оказались в центре окошка.

Что касается навороченных дорогостоящих моделей, то они обладают системой автоматической настройки, которая используется в качестве страховки, поскольку настраивать лазер все равно придется вручную. Только после этого можно включать автоматику для корректировки уровня. Такая настройка требует немного времени. Не забывайте перенастраивать уровень заново после каждого, даже самого незначительного, его перемещения.

Использование лазерного нивелира

Как правило, эксплуатация лазера не требует сильных физических и умственных усилий. Большинство моделей имеют только три кнопки и обладают минимумом функций. Отсутствует даже элементарная возможность отключения ненужных для определенной работы лучей. А вот в дорогих моделях в комплекте может идти пульт дистанционного управления. Это очень удобно, так как при непосредственном контакте с уровнем можно сбить его настройки.

Нанесение горизонтальной линии – наиболее частая задача для любого уровня. Чтобы спроектировать эту линию, необходимо установить лазер на требуемой высоте и включить его. Лучше всего, если лазер для большего удобства имеет функцию кругового нанесения линии. Процесс проекции горизонтальной линии ничем не отличается от вышеописанной процедуры.

Если выбрать режим пересечения проекций под углом 90°, укладка плитки не потребует особых усилий для выравнивания каждой из них отдельно. В случае необходимости нанесения проекции на потолок, для начала нужно создать ее на полу, а затем просто перенести на необходимую поверхность. Такой вариант подходит даже для самых сложных фигур.

Хоть лазерный уровень и создан для нанесения ровных линий, иногда возникают случаи, когда нужно нанести наклонную разметку. Для этого нужно отключить функции авто регулировки и вручную настроить необходимый для вас угол линий.

Нивелировка поверхности с помощью лазерного уровня

Когда возникает необходимость выравнивания пола по большому периметру, лучше всего провести нивелировку поверхности для выявления отличия между высотами пола. Для этого понадобятся: нивелирная рейка, лазерные детекторы либо мишени, которые необходимо будет приобрести отдельно. Как правило, мишени бывают зеленого либо красного цвета в зависимости от типа лазера. Используйте лазер на большом расстоянии для расширения сферы его действия.

Это была лишь малая часть возможностей лазерного уровня. Покупая его, помните, что цена напрямую зависит от качества, поэтому лишняя экономия в этом случае ни к чему.

что это такое и каким бывает такое устройство, классификация и принцип работы

Геодезисты и другие специалисты строительного дела часто для работы используют нивелиры. Что это такое и как работает? Так называется специальный прибор, который используется при проведении крупных масштабных измерений на открытой местности, при выполнении ремонтных работ или возведении сложных объектов.

Определение и классификация

Нивелир — это измерительный прибор, с помощью которого вычисляется разница в уровнях расположения точек в пространстве по отношению к условно заданной поверхности. Их часто применяют топографы или геодезисты при исследовании рельефа, а также строители, когда нужно при возведении или ремонте объектов строго соблюдать определенные параметры.

Данные приборы нужны везде, где нужно идеально выровнять поверхность по вертикали или горизонтали или же придать определенному предмету или строению тот или иной уровень уклона.

Они классифицируются по двум признакам: принципам своей работы и точности измерения.

По точности снятия параметров существует три группы приборов:

• высокоточные — допускается квадратичная ошибка при измерениях на квадратный метр двойного хода в размере 0,2−0,5 мм;
• точные — допустимая квадратичная ошибка составляет 0,5−1 мм на квадратный метр двойного хода соответственно;
• технические — показатель ошибки составляет 2−10 мм соответственно.

Чтобы выполнить элементарную разметку местности и определить перепады рельефа, а также его привязку к нужным точкам, можно использовать простые приборы технического типа. А вот более точные устройства потребуются для определения параметров на всех этапах строительных работ.

Что касается классификации нивелиров по принципу работы, то они бывают такими:

•
  Геометрические. Такие устройства излучают визирующий луч и приводят его в горизонтальное положение. С их помощью устанавливается разница в положении точек на той или иной местности. Данные точки нужно отмечать с помощью специальных реек. Геометрическое нивелирование бывает простым или сложным. В первом случае оно проводится из одной точки, во втором — из нескольких, которые поступательно меняются;
• Тригонометрические. По-другому их еще называют теодолитами, и используются они для установления между отметками превышений посредством наклонного луча. Между прибором и контрольной точкой измеряют угол наклона и расстояние, а потом, согласно формуле, определяется нужная величина. Это достаточно сложно, на больших расстояниях или пересеченных поверхностях результат может быть неточным;
• Гидростатические. Данные устройства состоят из двух сосудов с жидкостью, соединенных друг с другом. По уровню жидкости и определяется разница высот в различных точках. Полные сосуды соединяются друг с другом посредством рукава и шланга и ставятся в контрольных точках. Величина превышения одной точки над другой определяется по разнице между высотой столба жидкости в каждом из сосудов. Такой способ хоть и высокоточный, но ограничивается расстоянием длины шланга или рукава;
• Оптико-механические. С помощью таких устройств параметры точек определяются посредством светового луча и реек, размеченных специальным способом. Приборы имеют оптическую трубу для наблюдений, а также приспособление для выравнивания строго горизонтально. Но чтобы проводить с их помощью измерения, нужно обладать рядом специализированных навыков и знаний;
• Лазерные. Это высокоточные приборы, в которых посредством лазера на поверхность проецируется узконаправленный луч. Они очень просты в применении, с их помощью можно работать не только с точками, но еще и с плоскостями;
• Цифровые. Нивелиры оптического или лазерного типа, отображающие информацию в цифровом виде, способны ее запоминать, а в некоторых случаях даже частично анализировать. Эти устройства точные, ими можно управлять одному человеку, но они отличаются высокой стоимостью и чувствительностью к повреждениям механического типа.

Существуют и особые способы нивелирования, они проводятся с помощью таких приборов, как:

• радиолокаторы;
• барометры;
• эхолокаторы;
• стереоскопы и т. д.

Однако все эти методы почти не используются для бытовых нужд.

Подробные характеристики

Среди новичков и профессионалов больше всего популярны нивелиры оптического, лазерного или цифрового типа. Ниже они будут рассмотрены более подробно.

Описание оптико-механических устройств

До недавнего времени такие приборы считались наиболее используемыми во всех сферах, где они были нужны.

Они отличаются доступной ценой, с их помощью измерения производятся с максимальной точностью, также они надежно показывают себя в применении независимо от условий.

Ключевой элемент подобного прибора — это зрительная труба с увеличением в 20−34 раза. Она стоит на трегере, высоту можно регулировать. Также на устройстве имеется цилиндрический уровень, предназначенный для горизонтального выравнивания, а еще элевационный винт — чтобы было легче ориентироваться в пространстве.

Перед началом работ нивелир нужно поставить на штатив, а затем строго выровнять горизонтально с помощью подъемных винтов. Определить данное положение можно посредством встроенного пузырькового уровня. Затем с помощью визира труба наводится на поставленную рейку, а потом вращением окулярного кольца настраивается на резкость.

Точная фиксация на рейку выполняется за счет наводящего и фокусировочного винтов, все показания будут сняты и записаны, после чего можно приступать ко второй точке.

Лазерные приборы, их применение и виды

Лазерные нивелиры в последнее время стали пользоваться большой популярностью и уверенно отодвигают старые оптические приборы на второй план. По сравнению с ними они обладают такими преимуществами, как:

• удобство и простота применения;
• компактный размер;
• универсальность.

С помощью современных лазерных устройств можно не только в традиционной форме точно выполнить измерения, но также одновременно по нескольким плоскостям выстроить идеально прямые линии. В основе работы данного устройства лежит поток света. Он фокусируется на местности как четкая линия или яркая точка с помощью системы линз. А свет излучается посредством специального светодиода, находящегося в пластиковом корпусе вместе с линзами. Корпус помогает защитить систему от ударов, повреждений и загрязнений, а еще в нем находится вмонтированный уровень, с помощью которого устройства выравниваются горизонтально.

Работать с такими приборами очень легко и просто. Лазер ставят на ровную поверхность или же штатив и выравнивают. С помощью направленного луча на поверхности отмечается точка или линия, которая нужна для работы. При геодезической работе на открытых участках лучи направляют на рейки, а данные фиксируются в журнале. Лазерные приборы больше предназначены для внутренних строительных или ремонтных работ, поскольку при ярком свете и на большом расстоянии луч может потерять яркость и будет плохо виден. Помимо этого, «рабочая» дальность, как правило, не превышает 30 метров.

В числе других недостатков лазерных приборов — высокая стоимость, а также зависимость от электропитания, без которого они долго не смогут проработать.

Лазерные нивелиры подразделяются на проекционные и ротационные.

Проекционные приборы

Такие устройства способны строить плоскость посредством призмы. Сектор построения составляет от 120 и в некоторых случаях до 180 градусов. Лазерный луч попадает на призму и рассеивается. Без специального детектора дальность построения равна 10−50 метрам, а точность — около 0,3 мм/м. Каждый метр дистанции от устройства до стены может создавать ошибку линии вверх-вниз на указанную величину.

Проекционные нивелиры, в свою очередь, бывают точечными, линейными или комбинированными. Точечные строят от 3 до 5 разнонаправленных точек, линейные способны проецировать линии как по вертикали, так и по горизонтали, а комбинированные могут рисовать как точки, так и линии.

Нивелиры ротационного типа

В этом случае плоскость строится за счет вращения лазерного луча. Вращение происходит с регулируемой частотой до 600 оборов в минуту, в итоге вокруг устройства появляется замкнутая линия. Для получения вертикальной плоскости его нужно повернуть на 90 градусов.

Данные нивелиры подходят для работы на больших расстояниях. И если проекционные устройства при наличии приемника излучения имеют дальность до 100 метров, то у ротационных данный показатель будет выше. С их помощью можно работать в больших помещениях или на улице, но и стоимость их, по сравнению с проекционными, выше.

А еще они работают не только в ротационном режиме. Отдельные модели могут в ограниченном секторе строить линии или проецировать точки. Работа облегчается благодаря наличию дистанционного направления, если вы находитесь на расстоянии от прибора.

Цифровые нивелиры

Под цифровыми нивелирами понимают устройства оптического или лазерного типа, дополнительно оснащенные высокотехнологической электроникой. При получении сигнала они автоматически отражают требуемые показатели.

Сначала нивелир устанавливают в нужном месте и в правильном положении, затем он наводится на установленную штрих-кодовую рейку. Далее, снимается отчет путем нажатия кнопки. Все полученные сведения тут же отобразятся на мониторе, а некоторые модели позволяют на месте произвести требуемые для работы расчеты. Вся информация может сохраняться в памяти прибора и переноситься на другой носитель.

Такой вариант для работы идеален, но его стоимость слишком высока. Такие нивелиры применяются преимущественно на крупных и сложных объектах, в частности, при возведении дамб, мостов, тоннелей и т. д.

Выше вы узнали, что представляют собой нивелиры, и какими они бывают. Но прежде чем приступить к работе с данными устройствами, нужно тщательно ознакомиться с их инструкциями и строго соблюдать все приведенные там рекомендации. Помните, что точные данные можно получить лишь при правильном применении данного прибора.

Оптический нивелир – зачем на площадке этот специфический прибор? + видео

Планируя освоение пустыря для стройки, вам может понадобиться лазерный или оптический нивелир, инструкция по использованию и выбору данного прибора представлена чуть ниже, также мы предлагаем еще много интересных данных и об устройстве этого приспособления.

Работа с оптическим нивелиром – взгляд в прошлое этого прибора

Само слово «нивелир» произошло от французского «niveler» и означает не что иное, как «выравнивать». В современной жизни оптико-механическим прибором пользуются для геодезических работ наравне с оптическим теодолитом. Без данного устройства не выполнить многие строительные задачи. Он помогает выровнять площадку для возведения зданий и сооружений. Также это хороший помощник для многих земельных работ. С его помощью определяется разность высот между несколькими отметками на местности. Оснащен прибор не только зрительной трубой, но и цилиндрическим уровнем (часто вместо него может быть установлен компенсатор). Благодаря уровню, можно привести главную ось в основное горизонтальное положение.

Впервые в нашей стране данные приборы появились в XIX веке. Русским ученым и, к тому же, геодезистом было продумано все до мелочей, приборы отличались хорошей точностью. До этого существовало нечто подобное в европейских странах, но те приспособления были без оптической трубы, затем Иоганном Кеплером были сделаны дополнения, и облик самого нивелира был изменен. Но все равно первые нивелиры зарубежных производителей в работе были не совершенны. Цель первых приборов девятнадцатого столетия – создать высотную основу. Потом со временем многие инженеры разных стран вносили изменения, и нивелир с годами становился удобным и простым в работе.

Устройство оптического нивелира и особенности поколений приборов

Сегодня есть разные приборы-нивелиры. Все они имеют свои достоинства и недостатки. Выбирая, надо учитывать стоимость, комплектацию, эксплуатационный срок. Выделяют оптические, цифровые и лазерные инструменты. Наибольшую популярность на сегодняшний день получил оптический нивелир. Их также имеется несколько видов. Основное различие – в главных частях: в зрительной трубе, уровне, а также в подставке. Обычно уровень крепится вместе с трубой, которая в свою очередь находится на подставке, которая может быть складной или наоборот – жестко приделанной.

Самыми удобными считаются приборы, где есть самоустанавливающаяся линия визирования. Это одни из самых современных нивелиров, которые оснащены компенсатором с автоматическим устройством, что позволяет точно установить горизонтальную ось во время работы.

Устройство нивелира оптического старого образца включало зрительную трубу, на ней был расположен цилиндрический уровень. Установке нужного положения зрительной системы помогали элевационные винты. Также имелся круглый уровень, микрометренные и закрепительные винты, что создавали вращения, подставка и три подъемных винта. Современный же нивелир имеет более сложную конструкцию и большее количество деталей, и каждая деталь на приборе имеет свое предназначение и принцип действия, поэтому работа с оптическим нивелиром иногда непонятна при первом беглом знакомстве.

Одно из важных устройств прибора – зрительная труба. Работает по принципу свободных вращений по горизонтальной плоскости. Ее главная функция – наводить всю систему на объекты съемки. К самому чувствительному устройству на приборе относится цилиндрический уровень. Его предназначение – определять точность при ориентировании нивелиров на отвесе. В этом деле хорошим помощником будет пузырек, который находится в «ноль-пункте». С его помощью всегда можно точно определить горизонтальную ось.

Имеющаяся подставка и три винта под ней необходимы для того, чтобы регулировать высоту расположения. Называется подставка трегером. Есть и такая деталь, цель которой отвечать за однозначное ориентирование. Это все относится к элевационному винту. С его помощью определяется параметр. Для этого визирная линия у прибора приводится в горизонтальное положение. Основное преимущество современных оптических нивелиров – они оснащены компенсатором. Его задача – поддерживать инструмент во время работы в горизонтальном положении. Благодаря чему погрешности исключаются, даже если прибор будет наклонен.

Как выбрать оптический нивелир – определяемся с классами инструмента

Определяясь с задачей, как выбрать нивелир, надо учитывать, какая требуется точность измерений. А зависеть это будет от уровня проводимой геодезической работы. В нашей стране нивелиры подразделяются на несколько классов. Если требуется главная высотная основа, то тогда это 1 и 2 классы приборов. Если необходимо выполнить работы с наивысшей точностью, нужны приборы 1 класса. Высокий результат можно получить только с самым современным геодезическим прибором. Именно они позволяют воспользоваться соответствующими методами измерений.

Новейшие технологии, которые используются при создании приборов 1 класса, помогают не только избегать стандартных и наиболее частых ошибок, но и небольших погрешностей во время работы. Это все относится к высокоточному оптическому нивелиру. Данный прибор оснащен плоскопараллельной пластинкой, а это его основной составной элемент. Также имеется компенсатор или похожая деталь, которая является контактным уровнем. Часто это пузырек, который всегда можно различить во вращающейся зрительной трубе. Все это приборы вида Н-05, NI-002 и NI-004.

Нивелиры класса 2 тоже выполняют качественные работы. Они также относятся к высокоточным оптическим нивелирам и имеют плоскопараллельные пластины. Оснащены приборы и компенсаторами (Т-контактным уровнем). Чаще их используют там, где нужен необходимый уровень точности. Это такие приборы, как Н1, Н-05, NI-002, NI-004 и NI-007. Приборы класса 3 – тоже оптические, только со встроенным компенсатором. Приборы класса 4 – бывают либо только с уровнем, либо только с компенсатором. Их обычно используют там, где точность не особа важна, нужно лишь примерно расставить черные и красные отметки.

Нивелиры предлагаются на сегодняшний день от многих производителей. В основном, это хорошие и качественные приборы для многих строительных работ. Они легко и быстро устанавливаются на штатив. Имеющийся крупный визир позволит повысить качество работы. Нивелиры оснащены лучшей оптикой, имеется и горизонтальный лимб, который нужен для угловых измерений. Бесконечные винты помогут навести прибор наиболее точно, а встроенный компенсатор обеспечивает наивысшую точность самого измерения.

Как работать с оптическим нивелиром – основные этапы

Когда база знаний о приборе немного пополнилась, пора узнать, как пользоваться оптическим нивелиром.

Как работать с оптическим нивелиром – пошаговая схема

Шаг 1: Подготовка прибора

В первую очередь нивелир надо привести в рабочее состояние. Для этого используют контактный и цилиндрический уровни. Далее наводится зрительная труба на линию черной отметки, она находится на задней стороне рейки. Приводим пузырек в «ноль-пункт» уровня (это можно сделать, используя подъемные и элевационные винты). Только потом при помощи дальномерных или средних штрихов можно снять отсчет. Далее можно произвести съемку.

Шаг 2: Съемка

Для этого наводится зрительная труба на линию черной отметки (передняя черная сторона рейки), а также на красную отметку (передняя красная сторона рейки). Заканчивать надо по черным отметкам задней части на рейке. Все наблюдения фиксируются в журнале. Лучшим вариантом будет, если имеется специальное запоминающее устройство регистратора. Если в конце работы замечена разница в 5 мм, всю работу нужно повторить. Идеально, если изменить высоту прибора хотя бы сантиметра на 3. Когда работы идут к концу, необходимо выполнить расчет невязки. Она выполняется по линии, находящейся между исходными реперами. Значение не может быть более 20 мм. И опять же, главное правило инструкции, как работать с оптическим нивелиром, гласит, что все результаты должны отмечаться в журнале.

Как пользоваться лазерным уровнем: советы мастера

Удобные лазерные нивелиры, позволяющие идеально точно производить разметку, охотно приобретают и профессионалы, и мастера-любители. Ведь ровные яркие линии, нарисованные лазером, отлично видны даже на большом расстоянии. Но у человека без опыта может возникнуть вопрос, как пользоваться лазерным уровнем правильно. Читайте об этом в данной статье.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Дополнительные приспособления, облегчающие работу с нивелиром

Приемник лазерных лучей — увеличиваем дальность лазерного луча

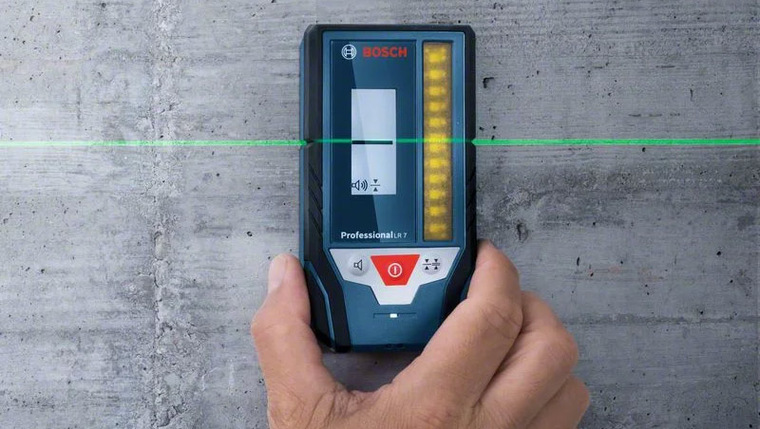

Приемник лазерного излучения может вас очень выручить, если вы работаете на улице. С ним вы увидите отчетливую проекцию луча даже при слепящем солнечном свете. Причем расстояние, на которое «достает» лазер, увеличится вдвое. Только покупайте и лазерный уровень, и приемник одного производителя, а то бывают случаи несовместимости устройств разных марок.

Если ваш нивелир не предназначен для работы с приемником, то и в этом случае можно найти выход из положения. Есть совсем простое устройство – отражательная пластина. Закрепив ее на объекте, можно получить некоторое увеличение дальности луча.

Мишень — попадаем точно в цель

Мишень — нехитрый аксессуар, который имеется в комплекте практически у всех лазерных уровней. Пластиковая пластинка с нарисованными на ней концентрическими кругами выглядит точно так же, как и бумажные мишени для стрельбы, выдаваемые в тире. Ведь цель обе эти мишени преследуют одну – попасть в «яблочко». Ну, а стрелять можно не только пулями, а лучом лазера.

Очень пригодится такая штука, когда расстояние между нивелиром и объектом достаточно большое. Например, нужно сделать отверстие в стене на несколько сантиметров выше, чем в противоположной, при этом расстояние между стенами составляет метров 40-50. Попробуй разгляди на таком расстоянии следы карандаша или маркера! Если же закрепить вместо этого мишень, то прицелиться в нее лучом не составит труда. Даже если стреляющий не отличается особой меткостью.

Есть в комплекте у некоторых нивелиров еще одно приспособление, улучшающее точность лазерного «выстрела». Это своеобразный оптический прицел, находящийся на корпусе прибора. Он называется оптическим визиром, и с его помощью можно легко «достать» цель даже на стометровом расстоянии.

Рейка — чертим идеально ровные линии

Рейка пригодится тогда, когда на поверхности объекта нужно провести несколько параллельных линий, расстояние между которыми одинаковое. А еще с помощью рейки изменяют высоту уровня, закрепленного на штативе. Затем ему можно вернуть первоначальное положение.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

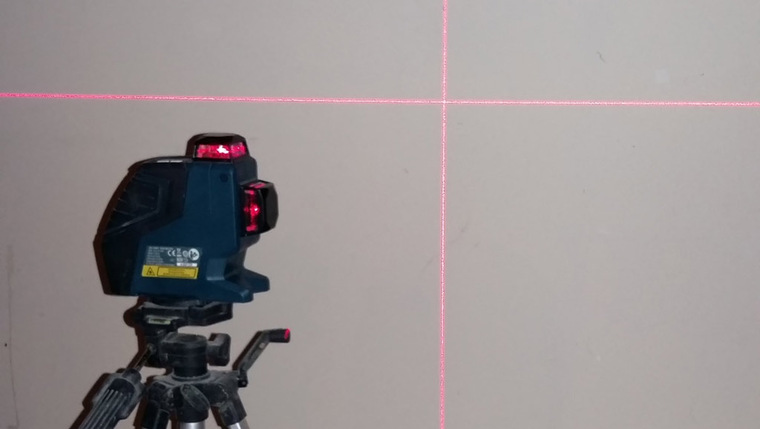

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выбрать лазерный нивелир (2019) | Блог

При любом виде строительных и отделочных работ часто возникает необходимость точно определить вертикаль и горизонталь, построить прямой угол или разметить ровную линию, привязав её к каким-то точкам.

Раньше мастера использовали для этих целей целый арсенал инструментов – уровни, отвесы, правила, красящие нити, и т.д. А сегодня для всего этого можно использовать один универсальный инструмент – лазерный нивелир. С его помощью можно легко «нарисовать» на стене строго вертикальную или горизонтальную опорную линию, спроецировать линию пересечения с любой произвольной плоскостью, определить гладкость пола и потолка, проверить вертикальность стен и дверных проемов.

Соответственно, лазерный нивелир используется:

• строителями для соблюдения правильной геометрии стен, потолков, откосов и пр.
• отделочниками для ровной укладки стеновых покрытий, выравнивания пола и стен, переноса на стены и потолки элементов дизайна с дизайн-проекта и т.д;
• монтажниками инженерных систем для разметки коммуникаций;
• монтажниками натяжных, подвесных и гипсокартонных потолков;
• приемщиками свежепостроенных и отремонтированных квартир, офисных и прочих помещений.

Такое разнообразие областей применений этого инструмента привело к появлению множества его разновидностей. Для каждой перечисленных областей потребуются приборы с различными наборами характеристик.

Характеристики лазерных нивелиров

По виду лазерные нивелиры подразделяются на точечные, линейные, ротационные и комбинированные – комбинирующие несколько видов в одном корпусе.

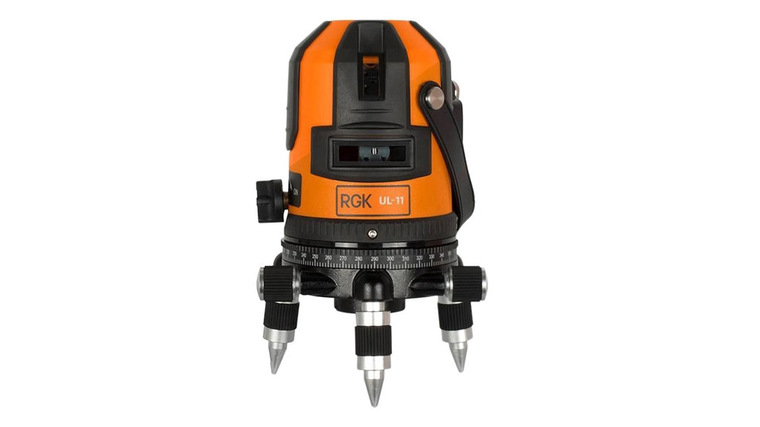

Точечный нивелир, как следует из названия, проецирует точку (или несколько точек). Эта точка может отмечать вертикаль или горизонталь относительно места установки нивелира; несколько точек могут отмечать прямой угол с нивелиром на его вершине.

Точечный нивелир можно сравнить с отвесом, который может «висеть» не только по вертикали, но и по горизонтали, и под заданным углом.

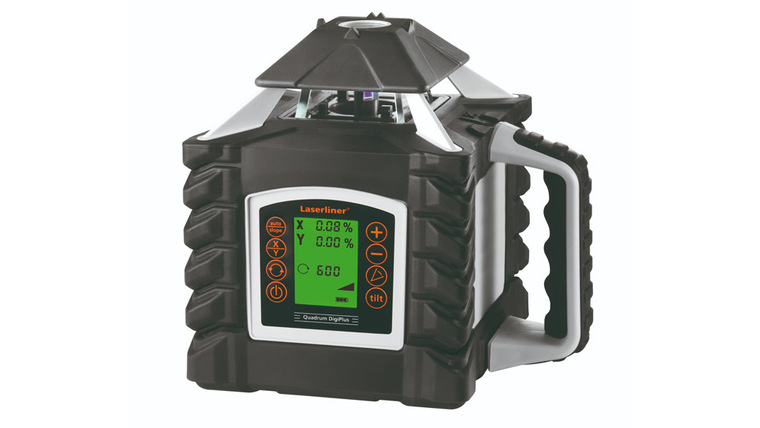

Ротационный нивелир «рисует» линию при помощи движущегося луча. Вращающееся зеркало с большой скоростью перемещает луч лазера по окружности, а остающийся от него след сливается для человеческого глаза в сплошную линию. Это позволяет сохранить яркость отметки при увеличении расстояния до нивелира. Такие модели можно применять на открытом воздухе на расстояниях в десятки и даже сотни метров при использовании приемников лазерного сигнала.

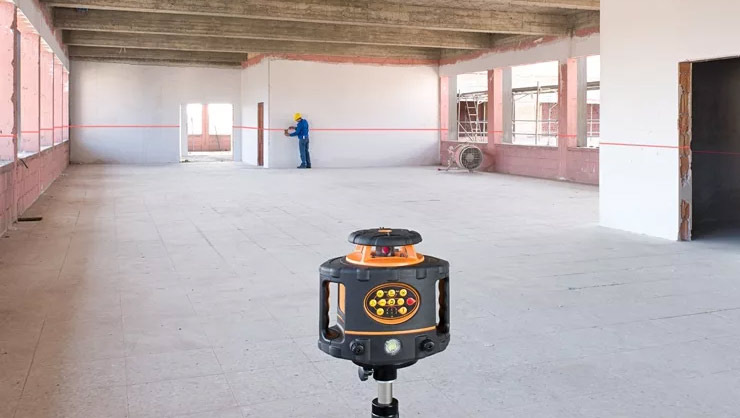

Ротационные нивелиры могут использоваться при строительстве и ландшафтных работах.

В линейном нивелире луч лазера проходит через призму, увеличивающую его ширину. В результате на поверхность проецируется не точка, а линия.

В разных моделях угол расхождения луча разный: от 30° у простых лазерных уровней, до 360° у моделей с несколькими лучами или у которых луч проходит сквозь конусную призму.

Линейный нивелир удобно применять для разметки несущих конструкций навесных потолков и стеновых покрытий, для укладки плитки, установки мебели, развешивания картин и пр.

Недостаток линейных нивелиров состоит в том, что из-за прохождения через призму яркость луча снижается. Поскольку мощность лазеров ограничена в целях безопасности, при ярком свете и на большом расстоянии отметка линейного нивелира становится слабо различимой. Особенно это относится к моделям с конусной призмой – в них луч одного лазера распространяется на все 360° и с увеличением расстояния ослабевает очень быстро.

Еще один недостаток моделей с конусной призмой – довольно часто режим автоматического выравнивания в них корректирует только горизонтальный луч, вертикальные (если они есть) остаются невыравненными (т.е. не строго вертикальными).

Зато такие модели с диапазоном нивелирования 360° дешевле ротационных нивелиров и линейных нивелиров с цилиндрическими призмами. Еще один плюс моделей с конусной призмой – горизонтальный луч в них выходит близко к вершине прибора, им можно разметить плоскость очень близко к потолку, что делает их весьма удобными при монтаже подвесных, натяжных и гипсокартонных потолков.

Максимальное расстояние определяет, на каком удалении от прибора отметка лазерного луча еще будет заметна.

Модели с максимальным расстоянием до 10 м пригодны для использования только в небольших помещениях в условиях среднего и слабого освещения. При ярком свете отметка будет различима только, если поднести прибор вплотную к стене.

Значение этого параметра в 10-50 метров позволит использовать нивелир в любых помещениях и на улице в пасмурную погоду и в сумерках.

Для увеличения максимального расстояния используются приемники лучей нивелиров – они позволяют «поймать» лазерный луч на значительном удалении от прибора, даже когда невооруженным взглядом он совершенно неразличим. У некоторых моделей принимающее устройство входит в комплект, для моделей с комплектацией победнее, его придется докупать отдельно при необходимости.

Имейте в виду, что для многих, укомплектованных приемником сигнала, моделей, в руководстве приводится максимальное расстояние именно с использованием принимающего устройства. Без него максимальное расстояние меньше в 3-10 раз.

Для использования на улице в солнечную погоду подходят только ротационные и точечные нивелиры с классом лазера 2 (максимальная мощность лазера, допущенная для использования в бытовой технике) и максимальным расстоянием (без использования приемника) 100 м и более. Но даже у таких моделей на ярком солнечном свету отметка «потеряется» уже на 10-15 метрах.

Немного улучшить ситуацию на открытом воздухе может использование лазера зеленого цвета – с длиной волны 535-550 нм. Человеческий глаз лучше видит зеленый цвет. Однако нивелиры с лазером красного цвета (635-650 нм) более распространены, так как зеленый цвет чаще встречается в окружающем пространстве, а на зеленом фоне зеленая точка различима хуже, чем красная.

Количество лучей (отдельных лазерных светодиодов) определяет функционал нивелира и влияет на яркость линий и отметок. Каждый отдельный луч может быть использован для построения одной линии или одной точки. Обычно один луч в приборе, используется для создания точки или горизонтальной линии, два луча – для создания одной горизонтальной и одной вертикальной линии (2D), три луча – для создания двух вертикальных и одной горизонтальной линии (3D).

В то же время, для построения одной линии могут использоваться два и более луча. Так, круговая 360° линия на линейном нивелире может быть построена одним лучом, прошедшим сквозь конусную призму – а может быть построена четырьмя лучами, расходящимися с углом 90°. Во втором случае точность прибора и яркость лучей будут намного выше, но и стоить он будет дороже.

Система автоматического выравнивания крайне важна, если от разметки требуется не только геометрическая «правильность», но и точное выдерживание горизонталей и вертикалей. Автоматическое выравнивание позволяет скорректировать луч (обычно в пределах 3-5°), если прибор установлен не на горизонтальном основании. На случай, если автоматика не может выровнять луч, в некоторых моделях предусмотрен звуковой сигнал отклонений. Это позволит гарантированно избежать отклонений, но при частом использовании прибора может раздражать – лучше, если эта функция будет отключаемой. Как и само автовыравнивание – бывают ситуации, когда линии должны проходить под небольшим углом к горизонту (например, при заливке наклонных полов, с которых вода должна стекать в определенном направлении).

Наличие точек отвеса позволяет использовать нивелир для контроля вертикали. Точка надир расположена вертикально под прибором, точка зенит – над ним.

Однако следует иметь в виду, что корректно указывать вертикаль эти точки будут, только если у прибора есть функция автовыравнивания, либо если он выровнен вручную или стоит на строго горизонтальной поверхности. Иначе вместо вертикального луча прибор будет испускать луч, направленный перпендикулярно полу (который может быть вовсе не строго горизонтален).

Некоторые простые модели можно подвешивать на небольшом отрезке шнура, образуя некий гибрид лазерного и простого отвеса – в этом случае луч будет строго вертикален, но пользоваться такими нивелирами ненамного удобнее, чем обычным отвесом.

Точность — пожалуй, важнейший параметр нивелира. Она измеряется в мм/м и определяет, на сколько миллиметров допускается отклонение луча на каждый метр удаления от прибора.

Бытовые приборы имеют точность от 0,5 до 1 мм/м. Поскольку расстояния для этих приборов редко превышают 10 м, максимальное отклонение луча у них может быть от 5 мм до 1 см – вполне приемлемо для бытовых условий.

Полупрофессиональные приборы работают на больших расстояниях, и точность им требуется выше – от 0,3 до 0,5 мм/м.

Самые высокие требования по точности предъявляются к профессиональным приборам – на расстояниях в сотни метров даже нивелир с точностью 0,1 мм/м может дать несколько сантиметров отклонения. Точность профессиональных моделей составляет от 0,05 до 0,3 мм.

Для моделей с типом электропитания от батарей или аккумуляторов учитывайте продолжительность непрерывной работы – у разных моделей она может составлять от 1,5 до 150 часов. Если время непрерывной работы у выбранной модели маловато, обратите внимание на возможность отключения «ненужных» лучей – это экономит заряд батареи и облегчает работу (лишние лучи не слепят глаза).

Варианты выбора лазерных нивелиров

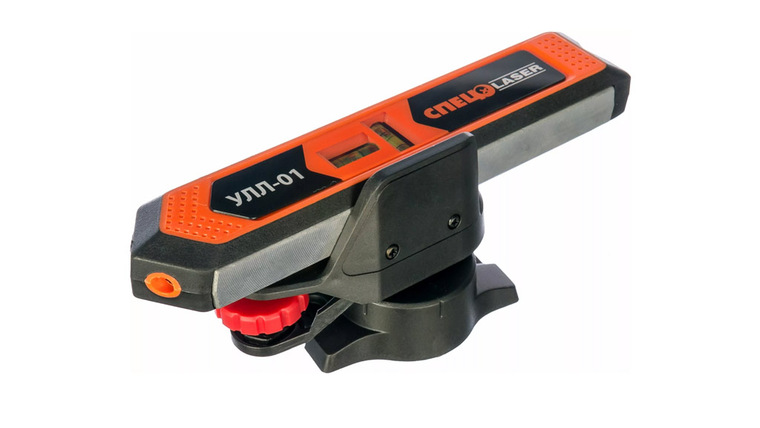

Лазерные нивелиры начального уровня могут запросто заменить длинный неудобный «пузырьковый» уровень.

2D-нивелир значительно облегчит все работы, связанные с точной укладкой покрытий, труб, каналов и монтажных конструкций.

3D-нивелир позволит добиться идеального соответствия углов, элементов интерьера и отделки в помещениях сложной формы.

[url=»https://www.dns-shop.ru/catalog/17a9cbf716404e77/niveliry-lazernye/?order=1&groupBy=none&stock=2&f=2kjm-czho-2kjo-2kjp-2kjq]Нивелир с максимальной дальностью 10-50 метров будет незаменимым помощником при выполнении множества отделочных работ.

[url=»https://www.dns-shop.ru/catalog/17a9cbf716404e77/niveliry-lazernye/?order=1&groupBy=none&stock=2&f=2kjw-2kjv-czos-2kjs-d4xa-dbnf-iqjb]Лазерный нивелир с максимальным расстоянием от 100 метров может использоваться строителями для всех этапов работ – от выравнивания строительной площадки и подготовки фундамента, до возведения стен и укладки кровли.
