Непровар это – непровар (неполный провар) — это… Что такое непровар (неполный провар)?

Содержание

Непровар сварного шва — в чем заключается основная опасность

В местах, куда при проведении сварки расплавленный металл не затекает внутрь соединения, образуются непровары. Такой дефект значительно снижает прочность сварного шва, делая его ненадежным. Непровары становятся местами концентрации внутренних напряжений, что еще больше снижает стойкость соединения к нагрузкам, особенно ударным.

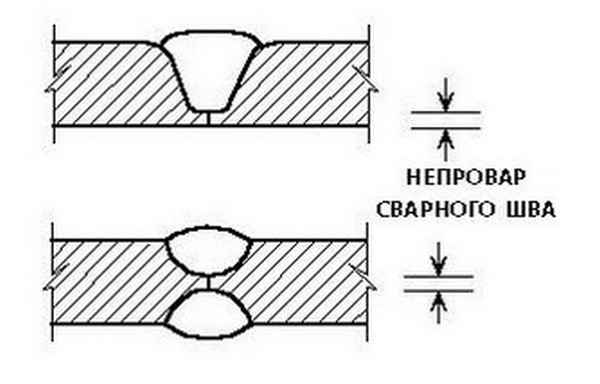

Что такое непровар

В справочниках непроваром называются дефекты в местах, где основной и наплавленный металл не сплавились или сечение шва заполнено не полностью. Изъяны этого вида образуются на кромках, между слоями при сварке широких стыков в несколько проходов, в корне шва. На изломах и вырезанных для контроля участках непровар выглядит как темная полоска между основным и наплавленным металлом. Визуально изъян можно обнаружить по наружным трещинам и порам, которые образуются на внешней поверхности сварного шва. Внутренние трещины и другие нарушения выявляют методом просвечивания сварного соединения рентгеном, гамма-лучами, ультразвуком.

Виды непровара сварного шва

Причины возникновения

Причиной, по которой образуются непровары, может стать:

завышенная скорость ведения электрода или горелки вдоль шва;
посторонние включения;
некачественная подготовка кромок;
завышенный диаметр электрода;
малое значение сварочного тока;
пустоты в виде пор;
недостаточный прогрев корня шва из-за малого угла фасок на кромках, большого притупления, отсутствия зазора между свариваемыми заготовками.

Посторонние включения из не успевшего всплыть шлака могут быть размером до нескольких сантиметров. Частицы вольфрама попадают в шов при недостаточной защите во время сварки неплавящимся электродом. Прослойки из оксидных пленок с высокой температурой плавления образуются, если кромки были плохо очищены от грязи и ржавчины.

Поры образуются из газа (преимущественно водорода) выделяющегося при сварке, который не успел выйти при остывании шва. Полости сферической или цилиндрической формы достигают размера до нескольких миллиметров. Отдельно расположенные поры не опасны, но при образовании цепочек или групп ослабляют сварное соединение. Газовые пузырьки образуются при недостаточной защите сварной ванны, завышенной скорости наложения шва. Количество пор возрастает, если сварку выполнять плавящимся электродом с отсыревшей обмазкой.

Трещины, сопровождающие непровары, образуются на шве и прилегающих к нему участках внутри или снаружи. Дефекты могут располагаться в продольном и поперечном направлении. Трещины опасны тем, что имея микроскопические начальные размеры, под действием остаточного напряжения с высокой скоростью увеличиваются до больших размеров. Риск образования трещин возрастает при сварке жестко закрепленных заготовок, металлов с высоким содержанием серы, фосфора, углерода. Выполнение монтажа на морозе и наложение близко расположенных швов также чревато появлением трещин.

Группы непровара по ГОСТ

В ГОСТ 30242-97 дефекты сварных швов связанные с непроваром представлены в 6 группах:

№ группы	Название дефектов
1	Трещины
2	Поры и полости
3	Твердые включения
4	Не сплавления и непровары
5	Нарушения формы шва
6	Дефекты, не вошедшие в предыдущие группы

Каждый дефект обозначается трехзначным числом, начинающимся с номера группы. Например, 101 — продольная трещина, а 402 непровар. Для указания места расположения изъяна добавляется четвертая цифра. Так кодом 4011 обозначено несплавление между швом и основным металлом по боковой стороне. В справочниках Международного института сварки (МИС) дефекты обозначены буквами латинского алфавита. Непровары и несплавления маркируются литерой D.

Несплавление сварочного шва: 4011 — по боковой стороне; 4012 — между валиками; 4013 — в корне шва

Способы предотвращения непроваров

Основная опасность таких дефектов как непровары заключается в снижении прочности шва до 70%. Поэтому проще и дешевле предотвратить их образование, чем переделывать работу заново.

Разделка кромок

Профилактику по предотвращению дефектов начинают на стадии, когда проводится подготовка стыков к сварке. На заготовках кромки разделывают под углом, достаточным для свободного доступа электрода к корню шва, не забывая оставлять притупление. Поверхности возле стыка очищают от грязи, ржавчины, окалины и обезжиривают. Заготовки без жесткого крепления укладывают в одной плоскости без перекосов и смещения по высоте. Между кромками оставляют зазор, необходимый для компенсации температурных деформаций, сопровождаемых появлением трещин.

Подача тепла

Непровары часто появляются из-за недостатка тепла при низком напряжении, поэтому мощности дуги не хватает для полного расплавления металла. Частой причиной образования такого дефекта сварки в начале и на конце сварного соединения становится уменьшение глубины провара из-за неустановившегося теплового процесса. Скорость ведения сварки выбирают такой, чтобы успевал плавиться металл кромок, иначе при быстром перемещении электрода теплоты будет хватать только на образование шва. Если при многослойной сварке не удалять шлак после каждого прохода, появление непроваров обеспечено, так как он будет препятствовать плавлению предыдущего шва.

Соблюдение режимов сварки

У неопытных сварщиков шов с непроварами получается при установке низкого значения тока, несоответствующего толщине и металлу заготовок. При неправильном выборе полярности, если сварка выполняется постоянным током, оксидные пленки электромагнитным полем прижимаются к кромкам, препятствуя их расплавлению. Также следует учитывать, что магнитное поле может отклонять дугу в сторону. Чтобы избежать появления непроваров на концах шва и при замене электрода у многофункциональных инверторов настраивают функцию кратковременного повышения напряжения. Она срабатывает в начале и в момент отрыва электрода. Высока вероятность образования изъянов при работе на старом аппарате без стабилизации параметров дуги. Ее ток будет изменяться при колебаниях сетевого напряжения. Поэтому для работы выбирают время, когда они минимальны.

Положение электрода при сварке

При сварке дугу ведут строго по оси стыка, чтобы обе кромки прогревались одинаково, так как при отклонении в сторону одна из них не сплавится со швом. Электрод перемещают углом вперед, с наклоном 5 — 20⁰. Сварка угловых швов выполняется «в лодочку», электрод держат на равном расстоянии от поверхности заготовок. Если детали соединяют несимметричной «лодочкой», электрод выставляют под углом 30⁰ к плоскости одной из них. Сварку проводят на повышенном токе с прямой или обратной полярностью. При сварке обратной полярностью, выполняемой короткой дугой, могут образоваться подрезы. Завышенный диаметр электрода способствует попаданию частичек шлака в промежуток между кромками.

Тугоплавкие оксиды

Легированная сталь и сплавы содержат компоненты, которые при нагреве образуют тугоплавкие оксиды. При нарушении технологии сварочных работ они и шлак остаются внутри шва, создавая непровары. Поскольку для образования оксидов необходим кислород, нужно защищать сварочную ванну от контакта с атмосферой. Если сварку выполняют инвертором MIG/MAG, используется инертный газ или флюс, создающий при нагреве защитную среду. При сварке плавящимся электродом важно правильно подобрать марку с покрытием, соответствующему виду металла.

Как исправить дефект непровара

Когда к сварному соединению не предъявляются высокие требования по прочности, изделие может быть принято в эксплуатацию, если мелкий дефект расположен вдоль направления действия нагрузки. Также учитывается форма и глубина изъяна. Если к непровару сварного шва есть доступ для сварки, его зачищают и переваривают. При монтаже ответственных конструкций забракованный участок вырубают или вырезают, после подготовки сваривают повторно.

Нормативными документами допускается образование непроваров, если они не превышают установленные пределы. Поэтому начинающим сварщикам не стоит бояться дефектов, главное своевременно устранять их. Зная причины образования непроваров, можно быстро научиться выявлять места их появления.

непровар — это… Что такое непровар?

Непровар — местное несплавление основного металла с наплавленным, а также несплавление между собой слоев шва при многослойной сварке. Он образуется из за неправильной подготовки кромок под сварку, недостаточной мощности сварочного пламени, большой скорости… … Википедия

непровар — Дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков сварного шва. [ГОСТ 2601 84] непровар Зазор в сварном соединении, предусмотренный конструкторской документацией на … Справочник технического переводчика

НЕПРОВАР — муж. Говядина жестка от непровару, от недовару. Сварка на шине от непровару железа лопнула, от недокалки. Непроварок муж. все, что не довольно уварилось, не упрело. Каша непроварок. Непроварком кормит. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля

непровар (св.) — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN lack of penetration … Справочник технического переводчика

Непровар — – дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков сварного шва. [ГОСТ 2601 84] Рубрика термина: Сварка Рубрики энциклопедии: Абразивное оборудование,… … Энциклопедия терминов, определений и пояснений строительных материалов

Непровар — Цепочка пор 196. Непровар Дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков сварного шва Источник: ГОСТ 2601 84: Сварка металлов. Термины и определения основных… … Словарь-справочник терминов нормативно-технической документации

Непровар — Incomplete fusion Непровар. В сварке, неполное сплавление в сварном соединении. (Источник: «Металлы и сплавы. Справочник.» Под редакцией Ю.П. Солнцева; НПО Профессионал , НПО Мир и семья ; Санкт Петербург, 2003 г.) … Словарь металлургических терминов

Непровар — Lack of fusion (LOF) Непровар. Состояние сварного соединения, при котором сплавление является неполным. (Источник: «Металлы и сплавы. Справочник.» Под редакцией Ю.П. Солнцева; НПО Профессионал , НПО Мир и семья ; Санкт Петербург, 2003 г.) … Словарь металлургических терминов

непровар — непров ар, а … Русский орфографический словарь

непровар — *непрова/р, а … Слитно. Раздельно. Через дефис.

Непровар сварного шва — что это такое и как его избежать

Непровар сварного шва — что это такое и как его избежать?

Непровар сварного шва — это самый распространенный дефект, который появляется у начинающих сварщиков в начале своей карьеры. Непровар характеризуется частичным расплавлением кромок металла, что становится причиной разрушения сварного шва.

Как правило, данный дефект появляется из-за отсутствия опыта и необходимых знаний у сварщика. Малый ток при электросварке или слишком быстрое движение электродом по металлу, безусловно, станут причиной его непровара. Из-за чего ещё может появиться непровар при сварке, и как его избежать, читайте в этой статье про ручную дуговую сварку.

Виды дефектов сварных швов

Непровар металла при сварке, это наружный дефект, который можно разглядеть визуально. Чаще всего непроваром называют такой дефект при сварке, когда сварочный шов не проникает на всю толщину металла. Вследствие этого нарушаются прочностные характеристики сварного соединения.

Очень часто непровар сварного шва путают с наплывом металла, однако, разница между этими двумя дефектами сварки, более чем колоссальная. Как правило, что непровар, что наплыв металла, образуются вследствие неправильно подобранных значений тока на инверторе.

Тем не менее, в случае с непроваром сварного шва, дело может быть не только в настройках инвертора. Очень часто причиной этому, становится быстрое движение электродом или некачественно подготовленная поверхность металла перед сваркой.

Из-за чего образуется непровар сварного шва

Рассмотрим основные причины, из-за которых может появиться непровар металла при сварке, и как устранить этот дефект в дальнейшем.

Малые значения тока — прежде чем ругаться на электроды, убедитесь в том, что значения тока на сварочном аппарате подобраны верно. Ранее уже рассказывалось о том, как правильно подобрать значения тока для электросварки. Подробную информацию можно получить на сайте mmasvarka.ru.

Кроме того, настраивая сварочный инвертор нужно убедиться в том, что в вашей электросети нормальные показатели напряжения. Если напряжение будет слишком занижено, то сварочный аппарат не сможет выдать требуемое значение тока при регулировке, и ток придется завышать, чтобы получить достойный результат.

Отсыревшие или некачественные электроды — получить непровар металла можно и в том случае, если для сварки были подобраны некачественные расходные материалы. Также, электроды могут быть отсыревшими, если они долго лежали в открытой упаковке без надобности. В данном случае достаточно будет прокалить электроды в электрической духовке или в термопенале, при температуре свыше 100 градусов.

Неправильная подготовка металла к сварке

Ржавый и грязный металл — также нередко является причиной непровара сварного шва. Грязная и сильно ржавая поверхность металла мешает нормально гореть дуге, а металл начинает разбрызгиваться в стороны, что также является и небезопасно. Поэтому всегда начинать сварочные работы следует с должной подготовки поверхности металла, в особенности, если та, сильно ржавая или на ней имеются следы старой краски, битума, масла.

Отсутствие опыта у сварщика — самая распространенная проблема, которая приводит к непроварам. Здесь и быстрое движение электрода, когда металл просто не успевает расплавляться, и неправильно подобранный режим электросварки. Очень часто неумение выгонять шлак из сварочной ванны, как раз и приводит к непровару шва, поскольку шлак, так и остается между двумя двумя заготовками.

Устранить данный дефект можно либо изменением угла электрода, либо путем повышения мощности сварочной дуги, для чего достаточно будет уменьшить её длину. В любом случае, с приходом опыта, непровар сварного шва, уйдёт, как и различные другие дефекты электросварки. Не бойтесь экспериментировать и больше тренироваться, тогда удача не заставит себя долго ждать.

Поделиться в соцсетях

Непровар — это… Что такое Непровар?

непровар — несплавление Словарь русских синонимов. непровар сущ., кол во синонимов: 1 • несплавление (1) Словарь синонимов ASIS. В.Н. Тришин … Словарь синонимов

непровар — непров ар, а … Русский орфографический словарь

непровар — *непрова/р, а … Слитно. Раздельно. Через дефис.

Дефекты сварных соединений — Википедия

Дефе́кты сварны́х соедине́ний — любые отклонения от заданных нормативными документами параметров соединений при сварке, образовавшиеся вследствие нарушения требований к сварочным материалам, подготовке, сборке и сварке соединяемых элементов, термической и механической обработке сварных соединений и конструкции в целом.

По данным американского общества инженеров-механиков (ASME) причины дефектов сварки распределены следующим образом: 45 % — ошибки выбора технологии сварки, 32 % — ошибки сварщика, 12 % — сбои в работе сварочного оборудования, 10 % — неподходящие сварочные материалы, 1 % — прочее^[1].

Классификация дефектов изложена в ГОСТ 30242-97 «Дефекты соединений при сварке металлов плавлением. Классификация, обозначение и определения»^[2], а также в ГОСТ Р ИСО 6520-1-2012 «Классификация дефектов геометрии и сплошности в металлических материалах. Часть 1. Сварка плавлением»^[3], которые соответствуют стандарту ISO 6520^[4].

Дефекты соединений при сварке разделяются на шесть групп:

Трещины — несплошности, вызванная местным разрывом шва, который может возникнуть в результате охлаждения или действия нагрузок.
Полости и поры — несплошность произвольной формы, образованная газами, задержанными в расплавленном металле, которая не имеет углов.
Твёрдые включения — твёрдые инородные вещества металлического или неметаллического происхождения в металле сварного шва.
Несплавления и непровары — отсутствие соединения между металлом сварного шва и основным металлом или между отдельными валиками сварного шва.
Нарушение формы шва — отклонение формы наружных поверхностей сварного шва или геометрии соединения от установленного значения.
Прочие дефекты — все дефекты, которые не могут быть включены в перечисленные выше группы.

Трещины[править | править код]

Зоны сварного соединения:
Основной металл — светло серый
Зона термического влияния — серый
Металл сварного шва — тёмно серый

Трещины возникающие в соединениях при сварке могут располагаться в металле сварного шва, в зоне термического влияния, в основном металле.

В зависимости от ориентации трещины делятся на:

продольные (ориентированные параллельно оси сварного шва). Преимущественно обуславливаются высокими усадочными напряжениями^[5].
поперечные (ориентированные поперек оси сварного шва). Как правило, образуются в результате продольной усадки металла с низкой пластичностью и, обычно, неглубоки.
радиальные (радиально расходящиеся из одной точки)

Кроме того, отдельно выделяют следующие виды трещин:

размещённые в кратере сварного шва
групповые и раздельные
групповые разветвлённые
микротрещины, обнаруживаемые физическими методами при не менее чем 50-кратном увеличении.

Методами снижения трещинообразования при сварке являются:

прокаливание флюсов перед сваркой;
предварительный подогрев заготовок от 250 до 450 °С;
сваривание в режиме с оптимальными параметрами;
медленное охлаждение металла после сварки;
проведение после сварки мягкого отжига для снятия остаточных напряжений.

Полости и поры[править | править код]

Возникновение этих дефектов преимущественно обуславливается газами, задержанными в расплавленном металле. По расположению они подразделяться на:

равномерно распределённые по сварному шву;
расположенные скоплением;
расположенные цепочкой.

К полостям также относятся свищи — продолговатые трубчатые полости, вызванные выделением газа, и усадочные раковины — полости, которые образуются вследствие усадки при затвердевании. Частным случаем усадочной раковины является кратер — не заваренная усадочная раковина в конце валика сварного шва.

Твёрдые включения[править | править код]

Выделяют следующие виды твёрдых включений:

шлаковые включения — линейные, разобщённые, прочие;
флюсовые включения — линейные, разобщённые, прочие;
оксидные включения;
металлические включения — вольфрамовые, медные, из другого металла.

Несплавления и непровары[править | править код]

Выделяют следующие типы несплавлений или отсутствий соединения между металлом шва и основным металлом либо между отдельными валиками сварного шва^[6]:

по боковой поверхности;
между валиками;
в корне сварного шва.

Термином непровар или неполный провар, называют несплавление основного металла на участке или по всей длине шва, появляющееся из-за неспособности расплавленного металла проникнуть в корень соединения, заполняя зазор между деталями.

Нарушение формы шва[править | править код]

К нарушениям формы шва по ГОСТ 30242-97 относятся:

подрезы — продольные углубления на наружной поверхности валика шва.
усадочные канавки — подрезы со стороны корня одностороннего шва из-за усадки вдоль его границы.
превышения выпуклости стыкового и углового швов.
превышение проплава — избыток наплавленного металла на обратной стороне стыкового сварного шва.
неправильный профиль шва — угол между поверхностью основного металла и плоскостью, касательной к поверхности шва, меньше нормального значения.
наплав — избыток наплавленного металла шва, натёкший на поверхность основного металла.
линейное и угловое смещения свариваемых элементов — смещение между свариваемыми элементами при их параллельном расположении на разном уровне (линейное) или расположение кромок элементов под углом (угловое).
натёк — металл шва, не имеющий сплавления с соединяемой поверхностью и образовавшийся в результате перераспределения наплавленного металла шва под действием силы тяжести. Натёки часто возникают при сварке угловых швов или стыковых швов в горизонтальном положении.
прожог — вытекание металла сварочной ванны, приводящее к образованию в шве сквозного отверстия.
не полностью заполненная разделка кромок.
чрезмерная асимметрия углового шва — значительное превышение размеров одного катета над другим.
неравномерная ширина шва.
неровная поверхность.
вогнутость корня сварного шва — неглубокая канавка со стороны корня шва, возникшая из-за усадки.

Поперечная усадка
Продольная усадка
Угловое смещение
Угловое смещение
Искажение формы

Прочие дефекты[править | править код]

К прочим, в соответствии с ГОСТ 30242-97, относятся все дефекты, не включенные в вышеперечисленные группы. Например:

местное повреждение металла из-за случайного зажигания дуги
брызги металла
поверхностные задиры — повреждения поверхности из-за удаления временно приваренного приспособления
утонение металла

Классификация по механизму образования[править | править код]

Холодные трещины[править | править код]

Остаточные напряжения могут уменьшить прочность основного металла и привести к его разрыву с образованием холодных трещин. Для снижения появления подобных дефектов используют различные технологические приёмы, например, сварка прерывистым швом, многопроходная сварка^[7].

К основным причинам склонности к холодным трещинам относят следующее:

естественная склонность структуры металла, например, мартенситной
присутствие в структуре металла водорода (водородное охрупчивание)
значительный (−100 до +100 °С) диапазон рабочих температур
высокая жёсткость конструкции соединений
ошибки в выборе технологии сварки

Горячие трещины[править | править код]

Горячие трещины представляют собой хрупкие межкристаллические разрушения металла шва и околошовной зоны. Они возникают в твердо-жидком состоянии в процессе кристаллизации и при высоких температурах в твёрдом состоянии. Располагаются по границам зёрен.

Горячие трещины в основном обусловлены действием двух факторов: наличием жидких прослоек между зёрнами металла в процессе кристаллизации и усадочными деформациями. В процессе затвердевания происходит перемещение примесей и шлаков в межзёренные пространства, что снижает деформационную способность шва и околошовной зоны. Неравномерность усадки шва и основного металла при охлаждении вызывает внутренние напряжения и, как следствие, появление микро- и макроскопических трещин.

К снижению образования горячих трещин приводят следующие технологические приёмы:

снижение объёма провоцирующих примесей (сера, фосфор и др.) в металле свариваемых заготовок.
снижение в металле шва элементов, образующих химические соединения с низкой температурой затвердевания (хром, молибден, ванадий, вольфрам, титан), нарушающих связь между зёрнами.
снижение жёсткости закрепления свариваемых заготовок и конструктивной жёсткости сварного узла, препятствующих деформации элементов при остывании^[7]^[8].

↑ Matthews, Clifford (2001), ASME engineer’s data book, ASME Press, с. 211, ISBN 978-0-7918-0155-0, <https://books.google.com/books?id=7nIqrfROowQC&pg=PA211>
↑ ГОСТ 30242-97 «Дефекты соединений при сварке металлов плавлением. Классификация, обозначение и определения»
↑ ГОСТ Р ИСО 6520-1-2012 Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах. Часть 1. Сварка плавлением
↑ BS EN ISO 6520-1: «Welding and allied processes — Classification of geometric imperfections in metallic materials — Part 1: Fusion welding»(2007)
↑ Raj, Jayakumar & Thavasimuthu, 2002, p. 128.
↑ Rampaul, 2003, p. 216.
↑ ¹ ² Cary & Helzer, 2005, pp. 404–405
↑ Bull, Steve (2000-03-16), Factors promoting hot cracking, University of Newcastle upon Tyne, <http://www.staff.ncl.ac.uk/s.j.bull/mmm373/WFAULT/sld013.htm>. Проверено 6 декабря 2009.

Библиография[править | править код]

Cary, Howard B. & Helzer, Scott C. (2005), Modern Welding Technology, Upper Saddle River, New Jersey: Pearson Education, ISBN 0-13-113029-3
Raj, Baldev; Jayakumar, T. & Thavasimuthu, M. (2002), Practical non-destructive testing (2nd ed.), Woodhead Publishing, ISBN 978-1-85573-600-9, <https://books.google.com/books?id=qXcCKsL2IMUC>
Rampaul, Hoobasar (2003), Pipe welding procedures (2nd ed.), Industrial Press, ISBN 978-0-8311-3141-8, <https://books.google.com/books?id=cie00sSLFqoC>
Moreno, Preto (2013), Welding Defects (1st ed.), Aracne, ISBN 978-88-548-5854-1
Weman, Klas (2003), Welding processes handbook, New York, NY: CRC Press, ISBN 0-8493-1773-8

НЕПРОВАР — это… Что такое НЕПРОВАР?

непровар — непров ар, а … Русский орфографический словарь

непровар — *непрова/р, а … Слитно. Раздельно. Через дефис.

Непровар — это… Что такое Непровар?

непровар — непров ар, а … Русский орфографический словарь

непровар — *непрова/р, а … Слитно. Раздельно. Через дефис.

Непровар это – непровар (неполный провар) — это… Что такое непровар (неполный провар)?

Непровар сварного шва — в чем заключается основная опасность

Что такое непровар

Причины возникновения

Группы непровара по ГОСТ

Способы предотвращения непроваров

Разделка кромок

Подача тепла

Соблюдение режимов сварки

Положение электрода при сварке

Тугоплавкие оксиды

Как исправить дефект непровара

непровар — это… Что такое непровар?

Непровар сварного шва — что это такое и как его избежать

Виды дефектов сварных швов

Из-за чего образуется непровар сварного шва

Неправильная подготовка металла к сварке

Непровар — это… Что такое Непровар?

Дефекты сварных соединений — Википедия

Трещины[править | править код]

Полости и поры[править | править код]

Твёрдые включения[править | править код]

Несплавления и непровары[править | править код]

Нарушение формы шва[править | править код]

Прочие дефекты[править | править код]

Классификация по механизму образования[править | править код]

Холодные трещины[править | править код]

Горячие трещины[править | править код]

Библиография[править | править код]

НЕПРОВАР — это… Что такое НЕПРОВАР?

Непровар — это… Что такое Непровар?

Добавить комментарий Отменить ответ
