Насос для закачки теплоносителя в систему: аппараты для подачи антифриза, ручные агрегаты

Насос для закачки и опрессовки отопления

Смонтировали новую систему отопления и готовитесь к первому запуску? Пришло время замены теплоносителя, или давление в системе регулярно падает? В любой из этих ситуаций пригодится насос для закачки системы отопления.

Большинство частных домов отапливаются автономно, от газового котла. Систему отопления открытого типа теоретически можно заполнить без насоса, заливая воду или антифриз через воронку. Но для опрессовки и выявления утечек, а также удаления воздушных карманов насос незаменим.

Содержание статьи

Далее рассмотрим подробно, как работает насос для подкачки системы отопления, какие они бывают и как ими пользоваться.

Как работает насос для закачки отопления

Принцип работы каждого насоса сводится к созданию разницы давления в разных камерах, за счет чего жидкость выталкивается под напором. Это достигается вращением крыльчатки циркуляционного насоса, движением штока на электромагнитной силе вибрационных моделей, движением поршня в цилиндре ручных насосов.

При заполнении контура отопления нагнетатель должен не только переместить теплоноситель из ёмкости в трубы, но и создать рабочее давление в 1,5 атм.

Для опрессовки и выявления утечек давление повышают до 2 – 3 бар, насос выключают. Через несколько часов проверяют показания манометра: если давление снизилось, присутствует утечка, которую необходимо найти и устранить.

Типы насосов для закачки

Специализированный насос для закачки системы отопления или промывки контура – дорогостоящее оборудование узкого профиля. Заполнить трубы и создать необходимое давление можно любым водяным нагнетателем. Они различаются по принципу работы, строению и характеристикам, но выбор зависит от того, что есть в наличии.

  Погружные вибрационные насосы, как «Малыш» или Ручеёк», наиболее доступны и универсальны. Они используются в колодцах и скважинах, для полива или перекачки жидкости из любой ёмкости. Основные их преимущества – низкая цена, компактность, универсальность, встроенный фильтр, низкое энергопотребление (25 Вт/ч) и достаточно высокая производительность (до 450 л/мин).

Недостатки: отсутствие встроенного манометра, некоторое количество антифриза останется в ёмкости неиспользованным, недолговечность. Как насос закачки отопления он достаточно надёжен, а теплоноситель не получится купить без запаса. Удобнее использовать модели с нижним забором жидкости.

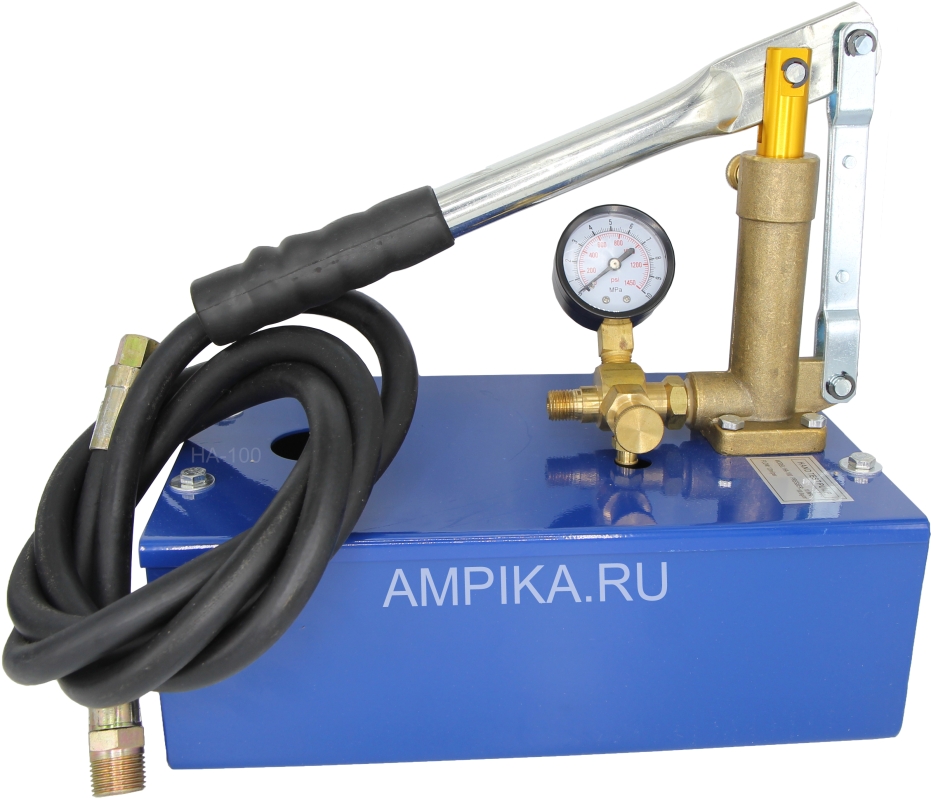

  Ручной поршневой с резервуаром – идеальный насос для подкачки отопления, опрессовки системы, но может использоваться и для первичного заполнения контура. Он энергонезависим, компактен, имеет простую и надёжную конструкцию со встроенным манометром. Такое устройство можно оставить постоянно подключенным к клапану подпитки в котельной.

Недостатки этих нагнетателей – они гораздо менее универсальны, чем погружные, а для заправки всей системы понадобится немало физических усилий.

При использовании воды в качестве теплоносителя, не стоит заправлять её прямо из крана, используя давление сети водоснабжения. Лучше её заранее набрать в резервуар, дать отстояться, а затем закачать в трубы насосом. Так вы избавитесь от многих примесей, в том числе – ржавчины, хлорки и части растворенного воздуха, которые снижают ресурс системы отопления.

  Поверхностные насосы различных типов имеют 2 патрубка: для забора и подачи жидкости. Они мощнее, имеют встроенный манометр, но большинство устройств слишком дорогие, чтобы использоваться в домашнем хозяйстве.

  Дренажные насосы предназначены для откачки сливных ям и подвалов, поэтому в них нет встроенных фильтров, предусмотрено автоматическое отключение при низком уровне жидкости. Это несколько осложняет работу, но, если у вас есть только такой нагнетатель, его вполне можно использовать.

Порядок закачки антифриза

Сразу после монтажа системы заливать антифриз нельзя: сперва необходима опрессовка, проверка герметичности, а также очистка системы. Проводятся эти процедуры одновременно, путем закачки воды или воздуха под давлением, которое в 1,5 – 2 раза выше рабочего. Пренебрегая этим этапом, вы раскуете испортить весь объём дорогостоящей незамерзающей жидкости либо значительно уменьшить ресурс всего оборудования системы.

Для систем закрытого типа рекомендуют перед заправкой отключить расширительный бак, а после заполнения проверить его настройку.

Когда все подготовительные работы проведены, поступают следующим образом:

1. Подключить насос закачки отопления к выбранному патрубку системы через кран, сам насос или его патрубок забора погрузить в ёмкость с антифризом.

2. Запустите нагнетатель и следите за манометром на его корпусе или на котле. Когда показания достигнут 1,5 Бар, выключите насос.

3. Спустите воздух с каждой батареи через кран Маевского. Если теплообменники расположены на разном уровне (на разных этажах или в гравитационной системе), начинайте с самого нижнего. Если из крана после воздуха пошла не жидкость, а пена, дайте теплоносителю отстояться минимум 30 минут, а затем повторите попытку.

4. Запустите насос и восстановите давление до значения, рекомендованного производителем котла.

5. Ещё раз проверьте наличие воздуха под каждым отводчиком воздуха. Повторяйте предыдущие 2 этапа до полного устранения воздушных карманов.

6. Запустите котёл, проверьте температуру каждого радиатора. В двухтрубной системе последний может оказаться холодным. Тогда нужно перекрыть все, кроме него, и спустить воздух.

7. Через сутки после запуска котла ещё раз проверить наличие воздушных подушек и давление, при необходимости использовать насос для подкачки системы отопления.

Все работы можно выполнить самому, но быстрее и удобнее делать это вдвоём: один следит за насосом и давлением, а второй – поочередно и закрывает открывает все краны Маевского. Ещё один вариант ускорения работы – заранее открыть все отводчики воздуха и подставить под них небольшие ёмкости. Отверстия в них тонкие, много теплоносителя не вытечет.

Контуры тёплого пола заполняются поочерёдно, только в прямом направлении тока антифриза, до появления чистого теплоносителя без пузырьков воздуха из дренажного отверстия коллектора. В противном случае в более длинном контуре останется воздушный карман, который будет невозможно удалить.

Через какой патрубок закачивать

Обычно насос для подкачки отопления подключают к специальному патрубку слива и подпитки системы, выведенному в котельной. Если его нет, выберите один из следующих вариантов:
  Патрубок подпитки, встроенный в котел современной модели. В системах с водой в качестве теплоносителя подключается к водопроводу, с антифризом остаётся свободным.
  Заменить заглушку батареи краном, через который подключить шланг.
  Снять расширительный бак закрытого типа и подключить насос вместо него.

Независимо от типа и точки подключения насоса, он справится с основной задачей – доставкой и равномерным распределением теплоносителя по всем трубам и батареям.

Вместе со статьей «Насос для закачки и опрессовки отопления» читают:

заполнение, чем закачать, насосы для подкачки, как долить, слив, заправка

Чтобы обогрев дома обходился дешевле, некоторые работы проводятся самостоятельно.

Заполнение системы проводится: после ремонта; после слива системы на лето; при замене теплоносителя.

Каждый тип отопительной системы имеет свои нюансы, поэтому заполнение может происходить по-разному.

Периодичность замены теплоносителя

Если в многоквартирных домах теплоноситель сливается ежегодно, то в частных — необязательно. Следует исходить из того, что вода, которая уже циркулировала сезон в системе, является подготовленной:

• не содержит в составе кислорода;
• в результате длительного контакта с внутренними поверхностями получила инертность, что стало гарантом сохранения материалов контура;
• все соли и химические соединения, которые при нагревании превращаются в осадок и накипь, уже выпали, и вода стала приспособленной к циркуляции без химической активности.

Если нет опасности замерзания системы, она может циркулировать ещё один и даже два сезона. Для определения необходимости замены проверяется фильтр грубой очистки — если он относительно чист, то воду менять не надо.

Что касается антифриза, то качественный состав по технологии меняется раз в 5—7 лет. Однако на практике он используется намного дольше.

Виды теплоносителя для залива в отопительную схему

Для систем отопления используют несколько типов теплоносителей.

Вода

Дешёвый универсальный теплоноситель:

• если заливать дистиллированную воду, то накипи и осадка не будет;
• не меняет свойств при соприкосновении с внутренними поверхностями;
• безопасна для людей;
• может крутиться в системе почти бесконечно.

Недостатки:

• При замерзании расширяется и разрушает трубы, поэтому в холодном климате придётся покупать антифриз.
• Металлические трубы начинают ржаветь.
• При использовании водопроводной воды кристаллизуется большое количество солей, поэтому придётся покупать дистиллированную воду. Если заливается водопроводная — рекомендуется регулярная очистка основных узлов и по возможности труб от солевых отложений. Процесс трудоёмкий, требует специальных реагентов.

Антифриз

Представляет собой водяные растворы этиленгликоля или пропиленгликоля с добавками.

Фото 1. Антифриз для систем отопления от производителя Termagent. Выдерживает температуру до минус 30.

• Допускается к использованию в отопительных системах только антифриз с составом, разработанным для этого. Нигде более эта жидкость использоваться не может.
• Замерзает при температуре от —30° до 60°С.
• Антифриз с этиленгликолем токсичен.
• Безопасный для человека теплоноситель с пропиленгликолем стоит дорого и требует замены каждые 5 лет.
• Новый состав, который предлагается на рынке, содержит ацетат и формиат калия. Подходит для местности с умеренным климатом — замерзает при температуре ниже —5°С. По стоимости является более доступным вариантом.

Правильный выбор теплоносителя требует внимательного отношения и учёта определённых факторов:

• Иногда в инструкции по эксплуатации котла указаны допустимые виды жидкости и иные использовать нельзя. Некоторые зарубежные производители вообще исключают применение антифриза — гарантийные обязательства аннулируются.
• Материал, из которого выполнены основные узлы и трубы — система должна быть выполнена из химически устойчивых труб и узлов. Антифриз несовместим с оцинкованным железом, потому что меняет свойства при контакте.

• Определённые виды составов плохо нагреваются и отдают тепло, если их используют, система проектируется с учётом этого.
• Теплоноситель не должен содержать токсичные и ядовитые вещества.
• Наиболее эффективная жидкость для системы имеет низкую вязкость.
• Некоторые виды теплоносителя предназначены исключительно для промышленного использования.
• Стоимость теплоносителя и допустимый срок его эксплуатации.

Вам также будет интересно:

Подготовительные работы перед закачкой тепловой жидкости

Перед заполнением отопительной системы необходимо выполнить подготовительные работы.

Опрессовка

Опрессовка — серьезная часть пусконаладочных работ, которые проводятся перед первым запуском системы, а также перед каждым отопительным сезоном. Так называется гидродинамическая проверка системы в условиях, по сложности превосходящих последующую реальную нагрузку. Это проверка на прочность трубопровода, всех соединений и узлов, а также точек ввода и вывода в здание, системы теплых полов, оборудование и работоспособность котельных.

Принципы проведения регламентируются СНиП:

• В здании температура должна быть выше 0°С.
• Подбор опрессовочного давления не должен превышать предельные величины, указанные производителем.
• Величина давления опрессовки должна превышать рабочее на 50%.
• В частных жилищах давление опрессовки находится в среднем в диапазоне 2—6 атм.
• Системы в старых домах проверяются с заниженными величинами, чугунные радиаторы также устанавливают предел максимальному значению — не более 6 атм.
• При подборе оптимального значения опрессовочного давления важно пользоваться технической документацией на трубы и оборудование, исходить следует из допустимого максимума для самого слабого звена в системе.
• Проводится проверка водой, даже если в систему будет заливаться антифриз, опрессовка с рабочим раствором делается во вторую очередь.

Контроль параметров

Грамотную опрессовку проводит только специалист, имеющий соответствующие знания и опыт. Проверка и контроль параметров требует спецоборудования.

Рекомендуемые параметры:

• выше рабочих в полтора раза, не ниже 0,6 МПа.
• не новые сети проверяются при давлении в 1,25 выше рабочих, не ниже 0,2 МПа.
• в частных домах до трёх этажей отопление работает под давлением не более 2 атм.
• в многоквартирных пятиэтажных домах 2—6 атм
• в зданиях с этажностью больше 8 — 7—10 атм.

В эти значения вносятся поправки на месте, исходя из состояния составляющих системы.

В частных домах нередко арматура, радиаторы и прочее пребывает в лучшем состоянии, чем в многоквартирных.

Согласно правилам, в многоквартирных домах подобные работы могут проводиться раз в 5—7 лет.

Заполнение системы отопления

Способы заполнения открытой и закрытой отопительной системы различаются.

Как залить в закрытую

Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.

Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его. При нагреве по всему контуру образуются воздушные пробки.

Оптимальный вариант — подача теплоносителя через нижний вентиль:

• из водопровода;
• из ёмкости, скважины с помощью насоса.

Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.

Сам процесс проводится в начале отопительного сезона или после ремонтных работ.

Качественный антифриз может перезаливаться раз в 5—6 лет.

Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:

• Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
• Теплоноситель закачивается при выключенном источнике тепла.
• Вся запорная арматура открывается, закрытым остаётся только слив.
• Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
• Подключается подача теплоносителя: заполняются контур, котёл и бачок.
• С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.

Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива.

• Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.

• Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
• Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
• Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
• Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
• Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.

Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.

Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей.

Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.

Как закачать в открытую

Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.

Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.

Процесс заполнения:

• Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
• Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
• Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
• Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.

Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.

Контур заполняется снизу, если есть соответствующий разъём.

Вам также будет интересно:

Как долить воду в отопительную конструкцию

В закрытую и открытую отопительную конструкцию теплоноситель доливается по-разному.

В закрытую

В системе должно поддерживаться постоянное давление, которое зависит от общего объёма теплоносителя в контуре.

В процессе работы происходит уменьшение количества жидкости, поэтому следует регулярно подпитывать контур через специальные клапаны подпитки, расположенные в точке наименьшего давления — перед насосом.

Фото 4. Клапан подпитки для системы отопления. С помощью него можно долить теплоноситель при закрытой отопительной схеме.

В открытую

В открытой системе проблема утечки теплоносителя более актуальна — испарение горячей воды из бачка требует постоянного контроля и подпитки системы.

Жидкость просто подливается в бачок.

Виды насосов для подкачки жидкости

Заполнение открытой системы не представляет проблемы с точки зрения оборудования — достаточно обычного ведра. Для ускорения процесса и большего удобства используется ручной насос или устройство, работающее от электричества.

Закрытая система, напротив, заполняется только с насосом, подача теплоносителя происходит под давлением.

Для этих целей подойдут любые насосы, специализированных — для закачки антифриза в систему отопления нет.

Вибрационный

Вибрационные погружные насосы полностью находятся в жидкости. Так работает популярный «Малыш», который используется в колодцах и скважинах. Это устройство вполне подходит для нагнетания давления до 4 атм. Полезно для системы ещё то, что этот насос снабжён фильтрами.

Дренажный

Это тоже погружной прибор, но есть отличие от предыдущего типа устройств: агрегат пропускает включения, максимальный размер указывается в техпаспорте.

Используя такое устройство, принимаются меры для предупреждения попадания в систему посторонних частиц.

Подбирая ёмкость для перекачиваемой жидкости, учитывается ещё одна особенность такого типа устройств: поплавковый механизм, который отключает агрегат, если жидкости остаётся мало.

Самовсасывающий центробежный

Эти насосы работают, оставаясь на поверхности — в жидкость погружается шланг. Благодаря высокой мощности их используют для заполнения системы и для опрессовки.

Ручной поршневой

Удобный экономичный агрегат с резервуаром, оснащён манометром, что позволяет контролировать давление. Требует значительных физических усилий.

Технология слива теплоносителя

• Для слива понадобится шланг, который присоединяется к патрубку котла. Второй конец размещается в канализации или отдельной ёмкости.
• Котёл отключается.
• Шланг присоединяется к крану обратки, расположенному под котлом (если там его нет, то местоположения указано в тех. паспорте).

​

• Вентиль открывается, и жидкость сливается, затем снова закрывается.
• После этого систему заполняют воздухом, для этого открываются краны Маевского в самой высокой точке контура. Затем заново производят слив.
• Теперь ещё раз запускают воздух, но на этот раз открывают все имеющиеся краны Маевского. Жидкость ещё раз сливают.
• В заключение шланг переподключают с вентиля обратки на кран подачи. При этом шланг располагают как можно ниже по отношению к крану.

Важно! Систему тёплых полов таким образом слить невозможно, для слива этой ветки понадобится специальный компрессор.

Полезное видео

Посмотрите видео, в котором рассказывается, как правильно заполнить и запустить систему отопления.

Можно ли с заправкой справиться самому

Услуги профессионалов в решении проблем с теплоснабжением обходятся в круглые суммы, поэтому можно заняться этим самостоятельно. Если подойти к вопросу внимательно, не допускать скачков давления при заполнении, соблюдать технологию — проблема будет решена.

Ручной насос для закачки теплоносителя в систему отопления.

Циркуляционны

Как правильно установить циркуляционный насос в системе отопления

В этой статье мы хотим рассказать о том, как правильно установить циркуляционный насос с мокрым ротором в системе отопления дома. Поговорим о циркуляционных насосах именно с мокрым ротором – потому, что в 99% случаях, в системе отопления частных домов и коттеджей устанавливаются именно они. Вначале немного теории. Поговорим о конструкции. Посмотрите на схему циркуляционного насоса, зеленым цветом выделен теплоноситель, циркулирующий по системе отопления.

Как можно заметить, конструкция такова, что перекачиваемый теплоноситель смазывает и охлаждает вращающиеся части насоса. Отсюда вытекает одно из основных требований к установке циркуляционного насоса с мокрым ротором в системе отопления, а именно – насос должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение, посмотрите на схему внизу.

Это связано с тем, что перекачиваемая среда должна охлаждать и смазывать вращающиеся части насоса, а это возможно только при горизонтальном расположении вала насоса относительно поверхности пола. Если Вы выполняете монтаж системы отопления самостоятельно, то всегда старайтесь, при установке циркуляционного насоса, придерживаться приведенной ниже схемы.

Благодаря этому, в дальнейшем при необходимости демонтажа насоса, задвижки позволят Вам не сливать теплоноситель из системы отопления, а обратный клапан продлит срок службы насоса, исключив разрушающее действие на него гидроударов. Так же перед первым запуском системы отопления не поленитесь промыть её, а после заполнения теплоносителем под необходимым давлением, выпустите воздух из циркуляционных насосов. Для этого понадобится отвернуть торцевую пробку с резиновым кольцом и закрутить её обратно после выхода воздушной пробки. Не стоит затягивать её с большим усилием, просто доверните на 30 градусов после касания резинового уплотнителя.

Соблюдайте эти простые правила при установке циркуляционных насосов в системе отопления вашего дома. Благодаря этому насосы прослужат долгие годы, а ваша система отопления будет более надежной и качественной. Отметим так же, что наиболее известными циркуляционными насосами, на взгляд наших специалистов, являются изделия фирм GRUNDFOS и WILO. Их отличает высокое качество изготовления и надежность в работе. Если Вам необходимы специалисты для монтажа системы отопления и установки циркуляционных насосов – обратитесь в компанию «Термодинамика».

Закачка теплоносителя в систему отопления, материалы для теплообменника

В промышленности, коммерческой и коммунальной сферах используются различные теплообменные комплексы для отопления, кондиционирования помещений, охлаждения и обеспечения микроклимата объектов. Для отопительного оборудования, как и для других теплообменных систем, в качестве рабочей среды на практике принято применять составы низкозамерзающие всесезонные и жидкости охлаждающие (общепринятый термин – антифризы) – для краткости теплоносители. Одной из основных особенностей теплоносителей служит их универсальность – возможность применения в широком температурном диапазоне эксплуатации теплообменных систем от минус 70°С до 130°С (а иногда и до 170°С).

Это повышает эффективность, снижает затраты на энергетические ресурсы. Незамерзающая всесезонная жидкость особенно необходима в том случае, если отопление не постоянное, или возможны сбои в процессе работы. При использовании в качестве рабочей среды воды систему теплообмена можно заполнять из традиционного водопровода с обычным давлением, а для заполнения теплоносителем потребуется специальный насос.

Открытые и закрытые системы – заполняем грамотно

В закрытой теплообменной системе нет контакта теплоносителя с атмосферным воздухом. На теплообменных аппаратах установлены краны Маевского, с помощью которых можно выпускать воздух при заполнении системы теплоносителем. Закачка теплоносителя в закрытую систему отопления происходит с помощью насоса, который создает давление не менее 1,5 атмосфер. Важным условием процесса заполнения является обеспеченность достаточным количеством теплоносителя, чтобы выполнить залив его за один производственный цикл.

Этапы заполнения закрытой отопительной системы:

• кран подкачки или слива теплоносителя соединяется с подающим напорным рукавом;
• противоположный конец рукава крепится к насосу специального типа;
• насос подсоединяется к промежуточной буферной ёмкости, из которой теплоноситель будет перекачиваться в теплообменное оборудование через систему трубопроводов;
• на одной из верхних точек открывается «воздушный» кран Маевского и включается насос для подачи теплоносителя;
• по мере проведения залива следует добавлять теплоноситель в промежуточную буферную емкость, для поддержания рабочего уровня;
• при достижении теплоносителем предохранительного клапана на теплообменном аппарате процесс заполнения завершается.

Далее закрывается «воздушный» кран Маевского и перекрывается линия сливного трубопровода, затем отключается насос. После циркуляции на «холостом» режиме не менее суток всех теплообменных аппаратов вновь открываются «воздушные» клапаны для удаления из системы скопившегося воздуха. После удаления скопившегося воздуха производится компенсационная подкачка соответствующего объёма теплоносителя до величины требуемого рабочего давления в системе. Подкачка может быть повторена, если в системе образовались новые воздушные пробки после продолжения циркуляции. Длительность и повторы процедуры зависят от объёма теплообменной системы и её конструкционных особенностей.

Для открытой отопительной системы процесс заполнения аналогичен, но уже не потребуется этапа удаления освобождающегося из системы воздуха, так как она не оборудована гидравлическим запором — «воздушным» краном. Остатки воздуха из теплообменных аппаратов и системы трубопроводов за счёт разности плотности с рабочей средой отведутся через расширительный бак. Заполнение открытой системы отопления теплоносителем относительно проще, но такая теплообменная система менее эффективна.

Подбор качественного носителя для отопления

Основная сфера деятельности компании «SVA» – производство теплоносителей. В номенклатуре производимых предприятием теплоносителей представлен широкий ассортимент жидкостей охлаждающих низкозамерзающих различных видов. Производимые составы низкозамерзающие всесезонные и жидкости охлаждающие сохраняют свои свойства в экстремальных условиях, обеспечивают максимум эффективности передачи тепловой энергии. Возможно оказание услуги по организации доставки продукции по всей России со склада (Тверская обл., пгт Редкино, ул. Заводская, д. 1), поскольку у предприятия имеются удобные подъездные пути для автомобильного и железнодорожного транспорта. Отгрузка осуществляется в любых объемах, учитываем индивидуальные пожелания покупателей, по расфасовке товара в транспортную тару. Предлагаем любые партии теплоносителей в виде концентратов или готовых к применению товарных марок. На каждую приобретаемую товарную марку теплоносителя собственной аккредитованной и аттестованной лабораторией ОТК оформляется паспорт качества по результатам фактических испытаний проб, отобранных от товарной партии продукции. По вопросам консультаций подбора видов охлаждающих жидкостей, а также для оформления и оказания услуг обращайтесь к нашим специалистам.

конструктивные особенности и схемы включения

Автор Евгений Апрелев На чтение 5 мин. Просмотров 4.9k.

Каждый владелец автономной системы отопления (СО) неизбежно сталкивается с проблемой уменьшения количества теплоносителя в отопительном контуре.

В открытых системах это происходит регулярно и достаточно быстро, в закрытых – медленно. Избежать аварийных ситуаций при недостатке теплоносителя в отопительном контуре поможет узел автоматической подпитки.

[contents]

Для чего нужна подпитка СО

Несколько слов теории. Существует два типа отопительных систем:

• с естественной циркуляцией теплоносителя по отопительному контуру.
• с принудительным перемещением при помощи установленного циркуляционного насоса в отопление частного дома.

Нагретый теплогенератором теплоноситель циркулирует по контуру, проходя через радиаторы, в которых и отдает часть тепловой энергии в отапливаемые помещения. Только после этого, остывший теплоноситель возвращается в исходную точку – котельную установку. Далее цикл повторяется. Уменьшение объема теплоносителя грозит владельцу многими бедами, среди которых снижение КПД, выход из строя оборудования (вследствие перегрева) и завоздушивание системы.

Данный краткий теоретический экскурс был необходим для того, чтобы читатель имел представление о количестве отопительного оборудования, а значит и о местах его стыковки с магистральным трубопроводом.

Итак, какими же путями жидкость может покидать СО? Если речь идет об открытой отопительной системе, то основное место максимального испарения теплоносителя – это расширительный бак открытого типа. Кроме этого, уменьшение объема теплоносителя может происходить через:

• места стыковки оборудования в виде микропротечек;
• воздухоотводчик в виде пара;
• предохранительный клапан, при сбросе излишнего давления;
• краны Маевского на радиаторах, при удалении воздушных пробок.

Не стоит «сбрасывать со счетов» и слив части теплоносителя, связанный с профилактическими работами (чистка фильтров-грязевиков), ремонтом участка трубопровода или заменой оборудования. Есть и еще одна причина уменьшения объема теплоносителя – коррозия внутренних поверхностей стальных труб, которая приводит к утончению их стенок. В результате – увеличивается проходной диаметр трубы, а значит и ее объем.

Подытожив вышесказанное: Узел автоматической подпитки решает проблему недостатка объема теплоносителя при соблюдении расчетных значений давления в СО.

Устройство подпиточного узла

Существует несколько вариантов создания подпиточного узла. Наиболее распространенным является схема, на основе редукционного и обратного клапана собранная на байпасе.

Работает система так: когда давление в контуре падает ниже минимального, пружина редукционного клапана разжимается, открывая клапан. Он, в свою очередь, открывает проход для движения воды из водопровода.

Важно! Проблема в том, что данная система может работать исключительно в закрытых СО. В СО открытого типа, данная система работать не будет, так как в ней недостаточно давления для работы пружинного механизма редукционного клапана.

Самый простой вариант организации подпитки СО – это соединение водопровода с отопительным контуром через шаровый кран.

Перед краном необходимо установить фильтр, задерживающий возможные механические загрязнения.

Совет: Чтобы теплоноситель не перетекал из отопительного контура в водопровод (при отсутствии в водопроводе давления и ненароком забытого открытым шарового крана) рекомендуем установить на питающий трубопровод подпиточного узла обратный клапан.

Узел подпитки СО с насосом

Что делать, если в доме автономное водоснабжение или существует проблема частого отключения воды? Если нет центрального водопровода, можно установить ручной насос для подпитки системы отопления (альвеер), который будет брать воду из любой емкости, например пластиковой бочки.

Совет: Для организации подпиточного узла можно воспользоваться классическим механическим насосом для опрессовки.

Подключение подпитки: к обратному трубопроводу перед циркуляционным насосом. Такое решение обусловлено тем, что в данном месте самое низкое давление и температура теплоносителя. Данный способ прекрасно зарекомендовал себя в автономных СО небольших частных домов. Не следует забывать и о главных недостатках ручной подпитки: трудозатраты и необходимость отслеживания объема теплоносителя в системе по меткам в расширительном баке или манометру.

Многие наши соотечественники спрашивают: «Как реализовать узел автоматической подпитки, если давление в водопроводе ниже, чем в контуре СО, или по контуру циркулирует антифриз, а не водопроводная вода?»

Решить проблему позволит установка подпиточного насоса для системы отопления частного дома. Для автоматического управления насосом потребуется:

• Манометр электроконтактный или реле давления.
• Обратный клапан.
• Накопительная емкость (для домов с автономным водоснабжением и при циркуляции в контуре антифризов).

Принцип действия узла с насосом для подпитки системы отопления антифризом следующий: при падении давления в контуре до минимального, срабатывает регулируемый датчик давления, который замыкает контакты включения насосной установки. Забор теплоносителя или антифриза производится из накопительного бака.

Важно! Датчик давления и электроконтактный манометр являются устройствами с реализованной функцией настройки срабатывания контактной группы.

Помимо автоматизации и устранения фактора ручного труда у такой конструкции есть и еще одно неоспоримое достоинство: его можно использовать, как насос для закачки теплоносителя в систему отопления.

Подбор подпиточного насоса

В отличие от своего циркуляционного «собрата» насос подпитки должен развивать сравнительно высокое давление большее, чем в контуре отопительной системы при небольшой подаче, так как для подпитки обычно не требуется перекачка большого объема жидкости. Для организации узла автоматической подпитки применяются моноблочное, вихревое и лопастное  насосное оборудование.

Важно! Данное оборудование, как правило, обладает низким КПД (45%), что в данном случае несущественно из-за их непродолжительного времени работы.

Итак, как подобрать насос для системы отопления? Первое, на что следует обратить внимание – это на напор, который он должен создавать.

Важно! Необходимо понимать, что насос должен создавать напор, который будет выше давления в обратке СО, а также сможет «продавить» гидравлическое сопротивление датчика давления и трубопровода.

Второй критерий выбора – это расход. Для закрытых СО нормы утечки принимаются, как 0,5% от объема теплоносителя в отопительном и котловом контуре. Объем теплоносителя можно рассчитать, принять приблизительно (15 л/кВт мощности котельной установки), а можно узнать опытным путем.

Совет: Приобретать насос только для подпитки СО – нецелесообразно. Данное устройство при грамотном монтаже и обвязке может выполнять массу вспомогательных функций, например, нагнетать давление во внутреннюю систему водопровода частного дома, выполнять функцию резервного циркуляционного насоса, использоваться для слива и закачки воды в контур.

Ручной насос для закачки теплоносителя в систему отопления. Заполним систему отопления теплоносителем (вода, а

Как правильно заполнить систему отопления теплоносителем, выбрать между водой и антифризом, заменить воду на антифриз.

Как устранить течь в системе отопления, подробно можно прочесть по ссылке. Но коротко скажу, что можно применять герметики для радиаторов системы охлаждения автомобиля. Эти герметики хорошо заполняют мелкие поры, а именно такие поры образуются при замене воды на антифриз.

Во-вторых, полностью удалить воду из системы отопления не удается никогда. Часть воды остается. Если залить просто подготовленный разведенный антифриз, то его концентрация будет недостаточной для надежной защиты от замерзания. Таким образом, нужно применять концентрат. Я обычно смешиваю концентрат с разведенным антифризом в соотношении 1:1. После заполнения системы нужно запустить циркуляционный насос (для системы с принудительной циркуляцией) или включить котел (для системы с естественной циркуляцией), чтобы теплоноситель хорошенько перемешался. Потом нужно отлить немного теплоносителя и измерить его плотность. Для измерения плотности есть прибор, который продается в большинстве автомагазинов. Этот прибор применяется для подготовки к зиме автомобиля (проверки свойств антифриза в системе охлаждения двигателя), но отлично подойдет и для наших целей. Если прибор показывает температуру замерзания ниже, чем нужно, например -50 градусов, ничего страшного, но если температура выше, чем нам нужно, то придется слить часть теплоносителя и заменить его концентратом. Слитый теплоноситель нужно утилизировать аккуратно, он ядовит, его не стоит выливать в септики и канавы.

Еще хочу обратить Ваше внимание на то, что разные антифризы могут быть несовместимы друг с другом. Бытует мнение, что нельзя смешивать красный состав с составом другого цвета. Это так, но на самом деле есть и другие нежелательные сочетания. Добавки разных марок могут реагировать друг с другом или просто снижать эффективность друг друга. К сожалению, производители не сообщают, с какими другими антифризами можно смешивать их продукт. Мой совет — выберите одну марку и используйте ее. Если же все таки появилась необходимость смешать, то смешивайте жидкости одного цвета и перед заливкой, отлейте немного теплоносителя из системы отопления, смешайте ее в банке с новым составом и посмотрите, не выпадет ли осадок, не помутнеет ли жидкость, не потеряет ли однородность.

Если что-то непонятно, обязательно спросите!
Задать вопрос. Обсуждение статьи. [2] сообщений.

• Подскажите пожалуйста, какой герметик выбрать, чтобы не засорились краны Маевск…
  …ого (ОЖ-пропиленгликоль). Читать ответ…
• Есть ли проблемы в использовании герметика при протекании пропиленгликолевой жи. ..
  …дкости в системе отопления? Или герметик только для воды используют? Читать ответ…

установка, обвязка, схема подключения — Нибко-юг

Источник:www.master-forum.ru- официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.

Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.

Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.

В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энерго­сбережение.

Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.

СХЕМЫ УСТАНОВКИ

Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.

Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.

Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси. В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.

Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.

ОБВЯЗКА НАСОСНОГО УЗЛА

Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла. Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.

По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами. Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.

До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.

Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.

Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насос­ного узла принимать по диаметру основной трубы.

В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-­за неисправности, сразу включается второй насос.

Можно перевести сдвоенные насосы в резервный режим. Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-­за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.

Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.

По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое­ временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.

Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным. Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.

ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ

Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.

Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.

Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-­распределительным устройством жилого дома.

Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.

Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.

Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.

ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА

Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках. В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.

Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.

Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.

Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно. Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.

УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ

Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё­-таки разрядились, а света по-­прежнему нет?

Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.

Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу. Это циркуляционно­-подкачивающая схема.

В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.

Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.

Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.

Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел. Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.

РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА

В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по­-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.

Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов. Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-­трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.

Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть

G =» (Q)/(T1 — «T2), м3/ч, Q — в киловаттах (T1 — T2) — в градусах Цельсия

Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.

После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата. По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.

Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.

Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.

«МОКРЫЙ» И «СУХОЙ» РОТОР

Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.

В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок. В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.

Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.

Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.

Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод. Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.

Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.

В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.

Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.

До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.

В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.

Водяной насос: сердце системы охлаждения

Ваша система охлаждения очень важна. Он обеспечивает циркуляцию охлаждающей жидкости через радиатор и двигатель, чтобы защитить автомобиль последней модели от перегрева. Сердце системы — водяной насос.

Система охлаждения состоит из пяти основных компонентов:

• Радиатор
• Крышка радиатора
• Шланги
• Термостат
• Водяной насос

Водяной насос — это сердце вашей системы охлаждения, обеспечивающее циркуляцию жидкости по всей вашей последней модели автомобиля.Это небольшой насос, который приводится в движение двигателем; обычно с помощью ремня, но иногда с помощью цепи или шестерни.

Водяной насос работает только при работающем двигателе. Выход из строя водяного насоса — обычное дело. Некоторые начинают терпеть неудачу примерно на 40 000 миль, но большинство терпят неудачу на 100 000 миль. Обратитесь к руководству владельца вашего автомобиля или к специалисту по обслуживанию, чтобы узнать, что рекомендуется.

Как выходит из строя водяной насос?

Поскольку водяной насос либо работает, либо нет, вам необходимо заменить его, если он выйдет из строя.Водяные насосы выходят из строя одним из двух способов: выходят из строя подшипники или они начинают протекать. Возможна утечка из-за треснувшего водяного насоса, но обычно она протекает через прокладку, которая крепится к двигателю.

Как автомобилисты могут определить неисправность водяного насоса? Если вы слышите тихий скрежет из водяного насоса, значит, проблема. Если вы видите охлаждающую жидкость в этой области, значит, у вас утечка.

Соединение ремня ГРМ

Некоторые водяные насосы приводятся в действие от ремня ГРМ.Они могут быть под пластиковой крышкой, чтобы не было видно водяного насоса. Ищите охлаждающую жидкость на подъездной дорожке. Если вы их видите, попросите своего автомеханика проверить это.

Большинство ремней ГРМ необходимо менять через 60 000 миль — некоторые дольше. Рекомендуется одновременно заменить водяной насос, если он один из тех, которые приводятся в действие с помощью ремня ГРМ. Начнем с того, что 90% работы уже выполнено со заменой ремня ГРМ. А если вы этого не сделаете и позже у вас возникнет утечка, вам придется снова заменить ремень вместе с водяным насосом, потому что ремень будет загрязнен вытекшей охлаждающей жидкостью.

Вашингтон, округ Колумбия, автовладельцы могут заменить вышедший из строя водяной насос на новый фирменный или отремонтированный. Ремонт сэкономит вам часть дохода, но спросите своего техника, что он думает. Не расстраивайтесь, если водяной насос откажет. Все они со временем изнашиваются. Доверьтесь своему специалисту по обслуживанию, чтобы снова отправиться в путь и продолжить свою жизнь.

Для получения консультации и обслуживания обращайтесь в Metro Motor сегодня же!

Водяные насосы в системах охлаждающей жидкости автомобильных двигателей

Эксплуатация

Водяной насос (также называемый насосом охлаждающей жидкости) приводится в действие одним из двух способов.

Охлаждающая жидкость рециркулирует от радиатора к двигателю и обратно к радиатору. Низкотемпературная охлаждающая жидкость выходит из радиатора через нижний патрубок. Он закачивается в теплый блок двигателя, где нагревается. От блока теплая охлаждающая жидкость поступает к горячей головке блока цилиндров, где забирает больше тепла.

• ПРИМЕЧАНИЕ. В некоторых двигателях используется реверсивное охлаждение. Это означает, что охлаждающая жидкость течет от радиатора к головке (головкам) цилиндров, а затем к блоку двигателя.

Демонстрационный двигатель, работающий на стенде, показывает количество потока охлаждающей жидкости, который фактически проходит через систему охлаждения.

Часто задаваемый вопрос: сколько охлаждающей жидкости может переместить водяной насос?

Обычный водяной насос может перекачивать около 7 500 галлонов (28 000 литров) охлаждающей жидкости в час или рециркулировать охлаждающую жидкость в двигателе более 20 раз в минуту. Это означает, что водяной насос можно использовать для опорожнения обычного частного бассейна за час! Чем ниже частота вращения двигателя, тем меньше мощности потребляет водяной насос. Однако даже на скорости 35 миль в час (56 км / ч) типичный водяной насос по-прежнему перемещает около 2 000 галлонов (7 500 литров) в час или 0.5 галлонов (2 литра) в секунду!

Водяные насосы не являются поршневыми насосами прямого вытеснения. Водяной насос — это центробежный насос, который может перекачивать большой объем охлаждающей жидкости без повышения давления охлаждающей жидкости. Насос всасывает охлаждающую жидкость в центр рабочего колеса. Центробежная сила выбрасывает охлаждающую жидкость наружу, так что она выходит через концы крыльчатки.

По мере увеличения частоты вращения двигатель производит больше тепла, и требуется большая охлаждающая способность.Частота вращения крыльчатки насоса увеличивается по мере увеличения частоты вращения двигателя, чтобы обеспечить дополнительный поток охлаждающей жидкости в то время, когда это необходимо.

Поток охлаждающей жидкости через рабочее колесо и спираль насоса охлаждающей жидкости для V-образного двигателя

Охлаждающая жидкость, выходящая из рабочего колеса насоса, подается через спираль. Спираль представляет собой плавно изогнутый канал, который изменяет направление потока жидкости с минимальной потерей скорости. Спираль соединена с передней частью двигателя, чтобы направлять охлаждающую жидкость в блок двигателя.На двигателях V-образного типа часто используются два выхода, по одному на каждый ряд цилиндров. Иногда в спирали водяного насоса необходимы диверторы для выравнивания потока охлаждающей жидкости между рядами цилиндров V-образного двигателя с целью выравнивания охлаждения.

Обслуживание водяного насоса

Изношенное рабочее колесо водяного насоса может уменьшить количество охлаждающей жидкости, протекающей через двигатель.

При выходе из строя уплотнения водяного насоса охлаждающая жидкость вытечет из дренажного отверстия. Отверстие позволяет охлаждающей жидкости выходить, не попадая в подшипниковый узел водяного насоса.

Отверстие позволяет охлаждающей жидкости выходить, не застревая и не попадая в подшипниковый узел водяного насоса.

Если подшипник неисправен, насос обычно издает шум, и его необходимо заменить. Перед заменой водяного насоса, вышедшего из строя из-за ослабленного или шумного подшипника, проверьте все следующее:

1. Натяжение приводного ремня
2. Изогнутый вентилятор
3. Вентилятор для баланса

Если приводной ремень водяного насоса слишком натянут, к подшипнику насоса может быть приложено чрезмерное усилие.Если охлаждающий вентилятор погнут или разбалансирован, возникающая вибрация может повредить подшипник водяного насоса.

Технический совет: ослабьте натяжение ремня перед проверкой водяного насоса

Технический специалист должен ослабить натяжение ремня водяного насоса перед проверкой ослабления подшипников водяного насоса. Чтобы проверить подшипник водяного насоса, нормально проверить вентилятор на предмет движения; однако, если приводной ремень натянут, люфт в подшипнике не ощущается.

Следующие шаги на пути к сертификации ASE

Теперь, когда вы знакомы с водяными насосами в системах охлаждающей жидкости автомобильных двигателей, попробуйте наши бесплатные тесты качества обслуживания автомобилей, чтобы узнать, как много вы знаете!

Как определить, неисправен ли мой водяной насос

Неисправный водяной насос может вызвать множество проблем с вашим автомобилем.Если вы спрашиваете, «как определить, что мой водяной насос неисправен», значит, вы, вероятно, уже столкнулись с некоторыми из связанных с этим проблем.

Для чего нужен водяной насос?

Водяной насос — это основная сила, стоящая за системой охлаждения автомобиля, позволяющая ему правильно работать. Каждый автомобиль на дороге сегодня оснащен радиатором в передней части автомобиля для охлаждения антифриза в вашем автомобиле. В большинстве автомобилей водяной насос всасывает охлаждающую жидкость из радиатора и проталкивает ее в блок двигателя, головки цилиндров и любые другие компоненты, которые необходимо охлаждать, например маслоохладитель, корпус дроссельной заслонки или турбокомпрессор, если ваш двигатель оборудован.Оттуда охлаждающая жидкость двигателя, все еще под давлением водяного насоса двигателя, возвращается в радиатор, чтобы охладиться и снова начать путешествие.

Если водяной насос в вашем автомобиле выходит из строя, движущая сила охлаждающей жидкости быстро исчезает, позволяя воде в двигателе очень быстро нагреваться, а ваш двигатель перегреваться, что может привести к повреждению. На самом деле существует 3 основных причины, по которым ваш водяной насос может выйти из строя: катастрофический отказ, отказ подшипника или отказ уплотнения.

Во-первых, катастрофический отказ вашего водяного насоса возможен, но маловероятен.Это может включать в себя такие вещи, как фактическое отрывание крыльчатки насоса от вала, скалывание или падение лопастей насоса или другие повреждения, из-за которых вода перестает течь. Этот тип отказа водяного насоса, хотя и маловероятен, является наиболее опасным. Катастрофический отказ вашего водяного насоса вызовет полную или частичную потерю потока охлаждающей жидкости и быстрый перегрев. Если это происходит с вашим автомобилем, это может сопровождаться шумом двигателя или обрывом ремня двигателя, но обязательно приведет к быстрому повышению температуры вашего двигателя.Если это случилось с вами, быстро остановитесь и заглушите двигатель.

Более вероятной причиной отказа водяного насоса вашего двигателя является отказ подшипника. Водяной насос вашего двигателя вращается вместе с вашим двигателем, поэтому подшипник в водяном насосе может изнашиваться так же, как и любой другой подшипник в вашем автомобиле. Подшипник водяного насоса является либо герметичным, либо смазывается просто охлаждающей жидкостью, поэтому он может изнашиваться намного быстрее, чем подшипники с масляной смазкой в ​​вашем двигателе.Изношенный подшипник в водяном насосе обычно проявляется в виде шума насоса, поскольку он позволяет шкиву насоса качаться при его вращении. В крайних случаях вы можете увидеть шкив насоса или ремень, когда двигатель работает на холостом ходу. При выключенном и холодном двигателе вы можете попытаться схватить шкив водяного насоса и пошевелить им, чтобы проверить, чувствуете ли вы движение подшипника. Если вы это сделаете, лучший вариант — просто заменить водяной насос.

Последний способ выхода водяного насоса из строя — выход из строя уплотнения. Это может быть уплотнение вала или уплотнение водяного насоса к блоку.Уплотнение вала может выйти из строя из-за износа или неисправного подшипника, а уплотнение блока может выйти из строя из-за перегрева, неправильной установки или просто старости.

Если уплотнение вала изношено и протекает в водяном насосе, лучше всего просто заменить насос. Если у вас есть водяной насос для блокировки утечки через уплотнение, важно сначала проверить водяной насос на предмет трещин в блоке. Область вокруг водяного насоса находится в результате значительного напряжения из-за нагрева и охлаждения двигателя в этой области и может быть подвержена растрескиванию.Трещина в этой области приведет к утечке небольшого количества охлаждающей жидкости, особенно в теплом состоянии, и ее легко принять за утечку уплотнения водяного насоса.

Если вы обнаружите треснувший блок рядом с водяным насосом, вы можете быстро и легко закрыть утечку с помощью радиатора BlueDevil и герметика для блоков. BlueDevil Radiator and Block Sealer специально разработан для поиска трещин в вашем радиаторе и блоке, формирования уплотнения и остановки утечки. Радиатор и герметик для блоков BlueDevil герметизируют утечку в вашем блоке, не забивая и не повреждая другие участки вашей системы охлаждения!

Для получения дополнительной информации о BlueDevil Radiator и Block Sealer нажмите на баннер ниже!

Вы можете приобрести BlueDevil Radiator and Block Sealer в любом из наших партнерских местных магазинов автозапчастей, например:

• AutoZone
• Advance Auto Parts
• Bennett Auto Supply
• CarQuest Автозапчасти
• НАПА Автозапчасти
• Автозапчасти O’Reilly
• Пеп Мальчики
• Fast Track
• Бампер к специалистам по автозапчастям бампера
• Дистрибьютор S&E Quick Lube
• DYK Automotive
• Магазины автозапчастей Fisher
• Автозапчасти АвтоПлюс
• Магазины Hovis Auto & Truck Supply
• Salvo Автозапчасти
• Автосалоны Advantage
• Магазины оригинальных автозапчастей
• Магазины автозапчастей Bond
• Снабжение флота Tidewater
• Бампер к бамперу Автозапчасти
• Автозапчасти любой части
• Бытовые автозапчасти

Фотографии предоставлены:

водяной насос.jpg — Автор ooiphotoo — Лицензия Getty Images — Исходная ссылка
water_pump_pulley.jpg — Автор AppleEyesStudio — Лицензия Getty Images — Исходная ссылка

Признаков неисправности водяного насоса

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Вы многого просите от водяного насоса вашего автомобиля, даже не осознавая этого. Вы ожидаете, что сядете и проедете несколько лет и тысячи миль без проблем, но «с глаз долой, с ума» действительно помогает только тогда, когда мы говорим о вещах, которые не могут нанести катастрофический ущерб.Как и в случае с водяным насосом идет каблоое!

Этот скрытый насос под вашим капотом отвечает за перекачку воды в более чем 100 жилых бассейнов в течение всего срока службы. Действительно огромная сумма. Поэтому неудивительно, что многие водяные насосы выходят из строя раньше, чем люди думают, что им следует или ожидают.

В какой-то момент этой изнурительной неблагодарной жизни водяной насос начнет давать вам знать, что что-то не так. Редакторы Drive прошли через все трудности, когда дело доходит до охлаждения автомобиля, поэтому мы рады поделиться с вами некоторыми из этих невзгод, эээ, мудростью.

Поехали.

Для чего нужен водяной насос?

Водяной насос — важная часть системы охлаждения вашего автомобиля. Он отвечает за перемещение воды из радиатора через двигатель и обратно. Насос помогает поддерживать постоянную температуру двигателя.

Что может вызвать отказ водяного насоса?

В водяном насосе используется лопасть крыльчатки и центробежная сила, как в турбонагнетателе, для перемещения воды в системе охлаждения автомобиля.Если подшипники, которые содержатся в насосе, изнашиваются или повреждены, насос может выйти из строя, что является одной из наиболее частых причин отказа водяного насоса в автомобилях.

Еще одна серьезная неисправность водяных насосов может быть связана с натяжителем ремня. Поскольку водяной насос приводится в действие ремнем газораспределительного механизма или змеевиком, отказ натяжителя ремня — того, что удерживает ремень в натянутом состоянии — может привести к отказу водяного насоса.

Каковы признаки неисправности водяного насоса?

Не нужно быть механиком, чтобы распознать, когда водяной насос выходит из дома.Вот несколько наиболее распространенных.

Утечка охлаждающей жидкости

Водяной насос имеет несколько прокладок, которые со временем могут быть повреждены или изношены. В этом случае охлаждающая жидкость может вытечь и капать под автомобиль. Если вы заметили жидкость зеленого или красного цвета под центральной передней частью вашего автомобиля, пора проверить водяной насос.

Хныкающие звуки

Когда ремень расшатывается или начинает проскальзывать, он может издавать ужасный воющий или чирикающий звук.Если вы замечаете звук и не можете его проигнорировать, пора вызвать механика. Либо ремень необходимо заменить, либо подшипники водяного насоса изношены, и необходимо заменить сам насос. Также нельзя игнорировать проблему.

Перегрев двигателя

Основная цель жизни водяного насоса — пропускать воду через двигатель для его охлаждения. Если насос не может этого сделать, двигатель может перегреться. Независимо от причины перегрев двигателя — это не проблема, которую нужно решить.Проблемы с нагревом могут вызвать такие проблемы, как повреждение прокладок головки, сгоревшие поршни и треснувшие головки цилиндров.

Термины для водяных насосов, которые вы должны знать

Получите образование.

Змеевидный ремень

Змеевиковый ремень — это длинный ремень, который приводит в действие несколько компонентов, связанных с двигателем, включая генератор переменного тока, водяной насос, насос гидроусилителя рулевого управления, компрессор кондиционера и т. Д.

Система охлаждения

Системы охлаждения автомобиля включают такие компоненты, как радиатор, термостат и водяной насос.Система предназначена для циркуляции воздуха и охлаждающей жидкости, чтобы двигатель работал при постоянной температуре, независимо от внешней температуры или условий.

Охлаждающая жидкость

Автомобильная охлаждающая жидкость состоит из смеси воды и других химикатов, таких как этиленгликоль. Работа охлаждающей жидкости состоит в том, чтобы отводить тепло от двигателя и помогать рассеивать это тепло в окружающую среду. Чистую воду также можно использовать в качестве охлаждающей жидкости, но ее склонность к коррозии делает ее менее идеальной для регулярного использования.

Часто задаваемые вопросы о водяных насосах

У вас есть вопросы, У Drive есть ответы!

Q: Сколько стоит замена водяного насоса?

A: В зависимости от автомобиля замена водяного насоса может стоить от нескольких сотен до почти 1000 долларов. Сама деталь обычно стоит менее 100 долларов, поэтому большая часть расходов приходится на оплату труда.

Q: Насколько сложно исправить себя?

A: Сам насос легко снимается.Ремень ГРМ и змеевик доставляют большинство проблем. Если вы знакомы с этими компонентами и чувствуете себя комфортно, во что бы то ни стало, продолжайте, но если вы сомневаетесь, лучше поручить работу профессионалу.

Q: Может ли моя утечка охлаждающей жидкости быть вызвана чем-то другим, кроме водяного насоса?

A: Да. Проблемы с водяным насосом — лишь одна из многих потенциальных причин утечки охлаждающей жидкости. Другие причины могут включать взорвавшуюся прокладку головки, отверстие в радиаторе, поврежденные или изношенные шланги и коррозию компонентов системы охлаждения.

Q: Могу ли я остановить утечку с помощью готового продукта?

A: Существует несколько продуктов для устранения утечек охлаждающей жидкости, но ни один из них не поможет устранить какие-либо серьезные проблемы с вашей системой охлаждения. В зависимости от того, где происходит утечка, может потребоваться остановка утечки для радиатора или одного из многих шлангов, составляющих систему охлаждения.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с

The Drive’s Editors!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями.Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Водяной насос вашего автомобиля · BlueStar Inspections

Водяной насос, также известный как насос охлаждающей жидкости, является сердцем системы охлаждения двигателя.Задача водяного насоса — регулировать расход охлаждающей жидкости и обеспечивать постоянную циркуляцию охлаждающей жидкости по двигателю и системе охлаждения.

Большинство водяных насосов состоит из семи основных компонентов:

1. КОРПУС — Корпус представляет собой внешнюю оболочку, в которой заключен водяной насос. Обычно он изготавливается из чугуна или алюминия, хотя во многих современных двигателях используются корпуса из штампованной стали. В корпусе есть дренажное отверстие: небольшое отверстие, через которое охлаждающая жидкость, которая может вытекать из неисправного уплотнения, выходит наружу, тем самым предотвращая попадание жидкости в подшипниковый узел водяного насоса.Сливное отверстие имеет диаметр всего несколько миллиметров и расположено сверху, сбоку или снизу корпуса между ступицей и уплотнением водяного насоса.
2. РАБОЧЕЕ КОЛЕСО — Рабочее колесо расположено внутри корпуса и соединено с нижней частью вала. Это может быть металл или пластик. Рабочее колесо вращается и распределяет охлаждающую жидкость по системе охлаждения со скоростью, определяемой частотой вращения двигателя.
3. ВАЛ — Вал водяного насоса упирается в подшипник с рабочим колесом, подсоединенным снизу, и ступицей или шкивом, соединенным сверху.
4. ПОДШИПНИК — Подшипниковый узел, который вращается вместе с валом, представляет собой механическую опору, которая обеспечивает стабильное, контролируемое и непрерывное вращение вала.
5. СТУПИЦА или ШКИВ — К верхней части вала прикреплена ступица или шкив, являющийся соединительным источником энергии для вращения рабочего колеса. К нему обычно присоединяются змеевик двигателя, клиновой ремень или ремень ГРМ.
6. УПЛОТНЕНИЕ — Уплотнение огибает вал и защищает подшипниковый узел от охлаждающей жидкости и загрязнений.Если это уплотнение выйдет из строя, охлаждающая жидкость будет вытекать из дренажного отверстия.
7. МОНТАЖНАЯ ПРОКЛАДКА — Монтажная прокладка обеспечивает уплотнение водяного насоса к двигателю.

Удивительно, но типичный автомобильный водяной насос может перекачивать до 7500 галлонов охлаждающей жидкости в час и рециркулировать охлаждающую жидкость в двигателе более 20 раз в минуту при работе на пиковых оборотах. Это означает, что водяной насос вашего автомобиля, работающий на максимальной мощности, может опорожнить обычный частный бассейн примерно за час! Скорость водяного насоса определяется скоростью двигателя, поэтому чем ниже скорость двигателя, тем меньше он качает.Однако даже на скорости 35 миль в час обычный водяной насос может перемещать около 2000 галлонов в час!

По мере увеличения числа оборотов двигателя в двигателе вырабатывается больше тепла, и требуется большая охлаждающая способность. Частота вращения крыльчатки водяного насоса увеличивается по мере увеличения числа оборотов двигателя, чтобы обеспечить дополнительный поток охлаждающей жидкости по мере необходимости.

Неисправный водяной насос может вызвать перегрев двигателя и оставить вас в затруднительном положении. Обязательно проверяйте водяной насос, охлаждающую жидкость и систему ременного привода, которая приводит в действие водяной насос в каждом интервале обслуживания, чтобы предотвратить эти и другие проблемы.

Все механические водяные насосы работают в основном одинаково и приводятся в действие за счет вращения коленчатого вала двигателя, хотя это можно сделать несколькими способами. Механическая энергия передается от коленчатого вала к водяному насосу, как правило, через вспомогательный или змеевиковый ремень. В некоторых случаях водяной насос приводится в действие распределительным валом, хотя сам распределительный вал приводится в действие коленчатым валом через ремень или цепь. Водяной насос также может приводиться в движение ремнем ГРМ, а не вспомогательным или змеевидным ремнем.В любом случае вращение вала водяного насоса используется для стимулирования циркуляции охлаждающей жидкости через систему охлаждения. Охлаждающая жидкость обычно всасывается в водяной насос из блока двигателя и направляется в радиатор. Там он проходит через тонкие трубки, которые предназначены для обеспечения как можно большей площади поверхности для охлаждения горячей жидкости. Затем жидкость возвращается в головку блока цилиндров двигателя и блокирует, где она может отводить дополнительное тепло от двигателя. Водяной насос продолжает этот процесс все время, пока работает двигатель.Водяные насосы со временем изнашиваются и выходят из строя. Независимо от того, покупаете ли вы подержанный автомобиль или проводите общий осмотр на собственном автомобиле, следует проверить общие точки неисправности. Эти контрольные точки включают проверку на герметичность (уплотнение, прокладки, дренажное отверстие), проверку на ослабление подшипников или шумов в подшипниках водяного насоса, визуальный осмотр и проверку состояния охлаждающей жидкости, а также проверку ремня и системы натяжения, приводящей в действие насос. , ПРОКЛАДКИ, ОТВЕРСТИЕ) Утечки являются наиболее частой причиной выхода из строя водяного насоса.Уплотнение водяного насоса защищает подшипниковый узел от воздействия охлаждающей жидкости и загрязнения ею, а также удерживает охлаждающую жидкость внутри корпуса водяного насоса и системы охлаждения. Монтажная прокладка водяного насоса обеспечивает передачу охлаждающей жидкости от двигателя к насосу без внешней утечки.

Существует три основных условия, которые могут привести к утечке и выходу из строя уплотнения и прокладки водяного насоса:

1. ПЕРЕГРЕВ ДВИГАТЕЛЯ — Чрезмерно высокая рабочая температура двигателя является серьезной проблемой.Перегретый двигатель, работающий с низким уровнем охлаждающей жидкости, может привести к деформации и тепловому повреждению эластомерных компонентов уплотнения и материала прокладки. Кипячение жидкости также может повредить и деформировать уплотнения и прокладки.
2. СОСТОЯНИЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — Абразивные или кислотные загрязнения в охлаждающей жидкости могут повредить прокладки и уплотнения. Факторы загрязнения включают высокое содержание кислоты и мусор, такой как ржавчина или растворенные частицы из компонентов системы.
3. МЕХАНИЧЕСКИЕ УСЛОВИЯ — Эти условия могут включать чрезмерный люфт подшипника, неправильную установку уплотнения, чрезмерную вибрацию из-за несоосности ремней, шкивов или даже неисправную муфту вентилятора или поврежденную лопасть вентилятора.

Если водяной насос виден, его можно легко проверить с помощью высококачественного фонарика на предмет утечек. Неисправные уплотнения вала водяного насоса приведут к вытеканию охлаждающей жидкости из дренажного отверстия на корпусе водяного насоса. Сливное отверстие следует проверить на наличие активных или засохших, покрытых коркой остатков охлаждающей жидкости, а монтажную прокладку водяного насоса следует проверить на наличие каких-либо признаков утечки. Если водяной насос приводится в действие ремнем ГРМ или цепью, осмотрите область крышки ГРМ на предмет утечек охлаждающей жидкости, которые могут указывать на неисправность уплотнения или прокладки водяного насоса.

ПОДШИПНИК ВОДЯНОГО НАСОСА (ГИБКОСТЬ ИЛИ ШУМ)

Если подшипник водяного насоса неисправен, обычно возникает некоторый шум, связанный с отказом подшипника, который изменяется в зависимости от числа оборотов двигателя. Перед заменой водяного насоса, вышедшего из строя из-за ослабленного или шумного подшипника, проверьте следующее:

1. НАТЯЖЕНИЕ ПРИВОДНОГО РЕМНЯ — Если привод водяного насоса или змеевик слишком натянут, чрезмерное усилие могло повредить подшипник и вал насоса.
2. ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР или СЦЕПЛЕНИЕ ВЕНТИЛЯТОРА — Если к ступице водяного насоса прикреплен охлаждающий вентилятор или муфта вентилятора, ее следует осмотреть, чтобы определить, не повреждены ли они, погнуты или разбалансированы.Возникающая в результате вибрация может повредить подшипник и вал водяного насоса.

Подшипники водяного насоса — вторая по частоте причина выхода из строя водяного насоса. Большинство подшипников вала выходят из строя из-за неисправных уплотнений подшипников, из-за которых смазка выходит из подшипника, или из-за нормального окисления смазки на поверхностях подшипников. В некоторых случаях выход из строя подшипника происходит из-за попадания охлаждающей жидкости в подшипник.

СОСТОЯНИЕ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Поскольку вы не можете физически осмотреть крыльчатку и внутреннюю часть водяного насоса, не сняв насос, лучший способ узнать, правильно ли он работает, — это визуально проверить состояние охлаждающей жидкости, проверить уровень pH охлаждающей жидкости и уровни защиты, совершить пробную поездку на автомобиле. проверьте нормальную рабочую температуру и сожмите верхний шланг радиатора (осторожно — он будет горячим), как только двигатель достигнет рабочей температуры, чтобы проверить поток и давление охлаждающей жидкости.

Основным убийцей прокладок, уплотнений и внутренних компонентов водяного насоса является кислотная и загрязненная охлаждающая жидкость. Свежая новая охлаждающая жидкость включает буферы, которые могут контролировать уровень pH. Пренебрежение интервалами замены охлаждающей жидкости может привести к истощению присадок к охлаждающей жидкости, которые поддерживают кондиционирование прокладок и уплотнительных материалов и защищают рабочие компоненты водяного насоса. Все металлы в системе охлаждения при определенных условиях подвержены коррозии. Некоторые металлы более чувствительны, чем другие. Коррозия ослабляет металлы, и компонент в конечном итоге превратится в мельчайшие абразивные частицы, постоянно протекающие через систему охлаждения.Эти частицы могут разъедать и разъедать компоненты системы охлаждения.

Одним из основных факторов скорости коррозии является pH охлаждающей жидкости. Изменения pH охлаждающей жидкости повлияют на металлы, которые корродируют, и на скорость коррозии каждого металла. Шкала pH изменяется от 0 до 14. При приближении к нулю охлаждающая жидкость становится более кислой; и более щелочной до 14. pH охлаждающей жидкости всегда должен поддерживаться между 8,5 и 11. Если pH охлаждающей жидкости падает ниже 8,5, она становится агрессивной по отношению к черным металлам (чугун и сталь), алюминию, меди и латуни.

Охлаждающая жидкость должна быть проверена на уровни защиты pH и температуры. Эти два ощутимых измерения предоставят ценную информацию о текущем состоянии охлаждающей жидкости. Необходимо также визуально проверить охлаждающую жидкость на предмет мусора, загрязнений и надлежащего цвета.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА И НАТЯЖИТЕЛЬ

Натяжение ремня жизненно важно для правильной работы системы ременного привода вспомогательных агрегатов. Автоматический натяжитель постоянно поддерживает правильное натяжение серпантинного ремня при работающем двигателе.Это также помогает защитить водяной насос и другие компоненты от чрезмерного напряжения и преждевременного выхода из строя. Заедание натяжителя ремня может вызвать преждевременный выход из строя подшипника и вала и, как таковой, может резко сократить срок службы водяного насоса. Незакрепленный натяжитель приводного ремня может вызвать проскальзывание ремня, что приведет к ударам таких компонентов, как водяной насос, и может вызвать такие проблемы, как перегрев.

Хорошее практическое правило для проверки змеевиковых ремней — попытаться повернуть ремень на 90 градусов в середине самого длинного участка ремня.Он должен закручиваться примерно на 90 градусов, но не более. Приводные ремни, которые имеют фактическую регулировку для натяжения или ослабления ремня, должны иметь прогиб примерно на полдюйма в середине самого длинного промежутка, если они натянуты правильно. При работающем двигателе не должно быть шума типа визга, трения или скрежета.

Водяные насосы являются жизненно важными компонентами системы охлаждения, которые выполняют большую часть работы каждый раз, когда вы управляете автомобилем. Если вы покупаете подержанный автомобиль или планируете длительную поездку, попросите сертифицированного специалиста ASE визуально осмотреть водяной насос, ремень и систему натяжения, проверить состояние охлаждающей жидкости, а также проверить и записать измерения pH и уровня защиты, чтобы убедиться, что вы и ваш автомобиль остается прохладным на дороге — каламбур.

Системы охлаждения или водяные насосы — Автосервис

Ваша система охлаждения работает двумя способами: жидкостным или воздушным. В большинстве современных автомобилей используется система жидкостного охлаждения, в то время как более старые модели могут оснащаться воздушным охлаждением. В автомобиле с жидкостным охлаждением используется центробежный водяной насос для циркуляции воды во время работы двигателя. Центрифуга вращает жидкость, вытягивая ее из центра к внешним областям устройства, так что она достигает двигателя.

Жидкость проходит через насос в двигатель и головку блока цилиндров, затем попадает в радиатор и возвращается в насос. Этот процесс охлаждает двигатель и предохраняет ваш автомобиль от перегрева.

Почему двигатели перегреваются

Ваш двигатель — это сердце вашего автомобиля; когда автомобиль включен, двигатель никогда не останавливается. Это означает, что топливо сжигается, и сгорание происходит часто. Конечно, вы хотите, чтобы ваш двигатель был достаточно горячим для испарения топлива, но не более чем на 200 градусов по Фаренгейту в любой момент времени.Когда ваш двигатель перегружен и не получает достаточно охлаждающей жидкости, или радиатор не работает должным образом, он перегревается и глохнет.

Радиатор является важной частью системы охлаждения, поскольку он охлаждает охлаждающую жидкость, которая поглощает тепло от двигателя, прежде чем оно будет циркулировать снова и снова. К сожалению, если ваш радиатор перестанет работать, ваши водяные насосы и система охлаждения также могут выйти из строя, и это плохие новости для вашего двигателя. Вот несколько знаков, которые указывают на то, что пора встретиться с механиком.

Перегрев двигателя: одним из наиболее очевидных признаков неисправного радиатора является перегрев двигателя. Если вы заметили дым или пар, выходящий из-под капота, запах гари во время вождения, скулящий или грохочущий звук, исходящий от вашего автомобиля, или если ваш автомобиль просто сдается и выключается, ваш двигатель, вероятно, перегрет. Один раз перегрев может быть результатом множества различных осложнений, но если вы обнаружите, что перегрев становится обычным явлением, что-то не работает должным образом, и все признаки указывают на радиатор.

Низкий уровень охлаждающей жидкости и утечки. Наблюдение за тем, как уровень охлаждающей жидкости постепенно снижается без каких-либо рифм или причин, расстраивает, но причиной может быть утечка. Если вы заметили протечки под автомобилем, пора назначить встречу со своим механиком. Профессиональный механик осмотрит ваш радиатор на предмет трещин и утечек и выяснит, есть ли повод для беспокойства. Испытание под давлением и другие испытания, в том числе с использованием различных красителей, могут использоваться для диагностики и выявления утечки. Если вы заметили снижение уровня охлаждающей жидкости и не знаете почему, лучше не заправлять бак.Чем больше вы заливаете охлаждающей жидкости, тем больше вероятность того, что утечка может расшириться. Лучше всего отремонтировать радиатор быстро, прежде чем он начнет влиять на другие части вашего автомобиля.

Грязные наросты: следите за цветом охлаждающей жидкости, особенно если вы заметили, что он вообще изменился. Зеленый, красный и желтый — это распространенные цвета охлаждающей жидкости в зависимости от выбранной вами марки и марки. Со временем проблемы внутри радиатора, в том числе мусор, могут привести к образованию отложений. Он будет коричневого, черного или ржавого цвета и будет казаться более густым, чем обычная охлаждающая жидкость.К сожалению, загрязненная охлаждающая жидкость такого типа не проходит через радиатор должным образом, а когда она попадает внутрь радиатора, она загрязняет жидкости и может быть опасна для вашего двигателя. Ваш механик может определить это обесцвечивание и определить его причину, чтобы привести ваш автомобиль в соответствие со стандартами безопасного вождения.

Если у вас возникли проблемы с системой охлаждения, как можно скорее обратитесь за помощью к механику. Маленькие проблемы могут быстро перерасти в большие, если их не решить быстро и эффективно.

Для получения дополнительной информации о системах охлаждения или водяных насосах, а также о других автомобильных услугах, предлагаемых Glenn’s Auto Repair, свяжитесь с нами сегодня. Наш дружелюбный персонал всегда рад услышать от новых и существующих клиентов, ответить на любые вопросы, которые могут у вас возникнуть, и назначить вам встречу с сертифицированным механиком в удобное для вас время. Мы также рекомендуем владельцам транспортных средств ознакомиться с другими доступными услугами на нашем веб-сайте.

Как диагностировать неисправный водяной насос

Водяной насос — это часть вашего автомобиля, играющая важную роль в системе охлаждения двигателя.Работа водяного насоса заключается в охлаждении двигателя охлаждающей жидкостью, что, в свою очередь, помогает предотвратить перегрев двигателя.

Перегрев двигателя очень опасен для вашего автомобиля и может привести к его поломке. В ваших интересах избежать этого любой ценой! Важно понимать, как водяной насос работает в системе охлаждения двигателя, чтобы вы могли лучше понять, почему водяной насос вашего автомобиля может выйти из строя.

Водяной насос перемещает охлаждающую жидкость через каналы охлаждающей жидкости, расположенные в двигателе.Охлаждающая жидкость помогает поддерживать низкую температуру двигателя. Поток охлаждающей жидкости сдерживается термостатом до тех пор, пока охлаждающая жидкость не достигнет желаемой температуры, когда термостат открывается и позволяет охлаждающей жидкости течь через шланг радиатора в радиатор.

Попадая в радиатор, охлаждающая жидкость с помощью радиатора, вентилятора охлаждения и даже наружного воздуха, поступающего в решетку вашего автомобиля, рассеивает избыточное тепло. Водяной насос проталкивает охлаждающую жидкость обратно в двигатель, где процесс повторяется.

Когда возникает проблема с рабочим процессом и ваш двигатель начинает нагреваться, пора выяснить, не выходит ли из строя водяной насос вашего автомобиля. Если водяной насос показывает признаки слабости или полностью выходит из строя, охлаждающая жидкость не будет течь через систему охлаждения должным образом, а если охлаждающая жидкость не будет течь, температура двигателя повысится, и он начнет перегреваться.

Часть 1 из 2: Как определить, нуждается ли водяной насос в замене.

Есть несколько безопасных способов проверить, может ли ваш автомобиль нуждаться в замене водяного насоса.

Шаг 1. Проверьте датчик температуры . Указатель температуры, расположенный на приборной панели, загорается, если двигатель работает горячим.

Вы можете увидеть, как загорается сигнальная лампа низкого уровня охлаждающей жидкости. Здесь вы можете заметить, что ваш датчик температуры переходит в красную зону. Остановитесь и немедленно выключите двигатель.

• Предупреждение : Если вы чувствуете дым, идущий из-под капота вместе с сигнальными лампами, не приближайтесь к автомобилю, пока он не остынет, чтобы не обжечься горячей охлаждающей жидкостью.Все это признаки неисправности водяного насоса.

Шаг 2. Слушайте шум . Прислушаться к странным звукам — еще один способ проверить, не выходит ли из строя ваш водяной насос.

Вы услышите странные звуки, исходящие из моторного отсека, которые могут походить на стон, визг или скрип. Вы можете заметить, что эти шумы увеличиваются и уменьшаются по мере увеличения и уменьшения оборотов двигателя.

Шаг 3. Проверьте температуру воздуха .Охлаждающая жидкость не только охлаждает двигатель, но и помогает нагревателю оставаться горячим.

Одним из первых симптомов, которые вы заметите в первую очередь, является то, что обогреватель может выдувать холодный воздух вместо горячего при включении. Если охлаждающая жидкость не циркулирует или если охлаждающая жидкость не циркулирует, обогреватель не может поддерживать тепло в салоне автомобиля.

Это знак, позволяющий безопасно остановиться и выключить двигатель.

Шаг 4: Проверьте шкив водяного насоса .При выключенном двигателе откройте капот и найдите шкив водяного насоса.

В перчатках возьмите его и покачивайте взад и вперед. Не должно быть движения, если оно есть, это наряду с шумом является хорошим признаком того, что у вас может быть проблема с водяным насосом.

Шаг 5: Проверьте герметичность . Признаки утечки охлаждающей жидкости можно увидеть еще до того, как вы заметите перегрев двигателя вашего автомобиля.

Вы увидите капли или лужи охлаждающей жидкости под вашим автомобилем, когда он будет стоять в течение определенного периода времени. Хотя охлаждающая жидкость может быть разного цвета, все они имеют приятный запах, и их легко идентифицировать.

Утечки могут образовываться вокруг прокладки или из дренажного отверстия в водяном насосе, которое одновременно выполняет функцию вентиляции и охлаждает водяной насос.

Есть автомобили, которые не позволяют увидеть водяной насос, не сняв крышку привода ГРМ, и это длительный процесс. Если это так с вашим автомобилем, лучше всего, чтобы один из сертифицированных мобильных механиков YourMechanic осмотрел ваш автомобиль для правильной диагностики.

• Примечание : Утечки через дренажное отверстие или прокладку водяного насоса обычно вызваны загрязненной охлаждающей жидкостью (или грязной охлаждающей жидкостью).

Шаг 6: Осмотрите бачок охлаждающей жидкости . Если вы считаете, что есть утечка, осмотрите бачок с охлаждающей жидкостью.

Очень важно отремонтировать водяной насос до того, как он повредит двигатель.
