На какую глубину закапывать водопроводную трубу с утеплителем: На какую глубину закапывать водопроводную трубу в частном доме – Глубина закапывания водопроводных труб: нормативы и правила расчета глубины, порядок и правила работ по копке траншеи | ВодаСовет — водоснабжение дома

Если у вас имеются сомнения относительно правильности определения необходимой глубины траншеи, лучше всего обратиться к специалистам. Так, потратившись один раз на услуги профессионала, вы сможете сэкономить на ремонте, или демонтаже неправильно уложенного трубопровода.

Глубина укладки водопроводных труб под землей в частном доме

Индивидуальные застройщики самостоятельно организуют водоснабжение своего хозяйства от колодца или скважины. Чтобы вода в магистрали не замерзала зимой, не нагревалась летом, необходимо правильно рассчитать, на какую глубину надо закапывать водопроводную трубу в частном доме. Заложение коммуникации в землю зависит от климата и иных факторов, каждый из них следует учесть при обустройстве системы водообеспечения.

Разрез водопровода в дом с колодца.

Строительные нормативы глубины

Правила обустройства систем водоснабжения для строительных организаций собраны в СНиП 2.04.02-84 – актуализированном сборнике норм, размещенном в СП 31.13330.2012. Базовым расстоянием для глубины заложения водопровода документом закреплена величина 0,5 м.

Этот размер служит нормативом, используемым при расчете удаления водовода от поверхности:

• расстояние от низа уложенной в траншею трубы до уровня промерзания грунта ≥0,5 м;
• заглубление магистрали в почву во избежание летнего нагрева питьевой воды в трубопроводе ≥0,5 м, считая от верхней отметки трубы;
• предохранение коммуникации от механических нагрузок, передаваемых наземным транспортом, осуществляется через минимальный пласт почвы 0,5 м.

Интервал промерзания земли устанавливают наблюдениями за фактической толщиной слоя мерзлоты в условиях холодной малоснежной зимы. При отсутствии статистических данных делают теплотехнический расчет. Пользуются также таблицами СНиП, в соответствии с которыми нулевая температура проникает в грунт северных регионов на 2-3,5 м, средней полосы – 1,2-2 м, южных районов – 0,5-1,2 м.

Если по каким-то причинам выкопать траншею нужной величины не получается, водопровод теплоизолируют или защищают от низких температур с помощью электрического кабеля.

Утепление водопроводной трубы под землей.

От чего зависит глубина

Уровень сезонной мерзлоты – основной фактор влияния на удаленность водной магистрали от поверхности земли, но не единственный. В расчете заглубления трубопровода участвуют иные обстоятельства.

Следует обращать внимание на такие факторы:

1. Уровень расположения стыковочного узла магистрали и напорного водовода из подземного источника. Переход движения потока жидкости от вертикального к горизонтальному направлению осуществляется с помощью скважинного адаптера или через стенку кессона. Оба элемента оснастки устья водозабора предназначены для защиты воды от замерзания.
2. Место расположения входного отверстия для коммуникации в фундаменте дома. Чем ниже находится проем, тем глубже будет траншея под трубопровод.
3. Характеристика грунта по трассе канавы от источника до объекта водоснабжения. Глубина промерзания почвы в зависимости от ее состояния различается. Для территорий средней полосы цифры такие: в глинистых породах – 1,3 м, песчаных и рыхлых – 1,6 м, гравийных – 1,7 м, твердых каменистых – 1,9 м.
4. Залегание грунтовых вод. При близком нахождении подземных течений от поверхности глубина траншеи уменьшается. Количество выпадающих осадков в заданной местности влияет на расчеты, поскольку грунтовые воды подпитываются дождевыми струями.

Чтобы система водоснабжения функционировала безаварийно в стабильном режиме, следует учитывать все перечисленные факторы. Повлиять на глубину заложения магистрали можно применением технических средств.

Защита от механических воздействий выполняется размещением труб в стальных гильзах большего диаметра, перекрытием водопроводов сверху бетонными плитами.

На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать

Отправной точкой для вычислений является информация о климатических условиях местности, на которой расположен земельный участок. Можно воспользоваться картой глубин промерзания.

Карта промерзания почвы в Московской области.

Дальнейшие действия заключаются в рассмотрении каждого из факторов влияния на глубину заложения магистрали:

1. Определяется нормативная величина заглубления. Размер промерзания, взятый из карты, учитывает структуру грунта. Если используются иные источники, обращают внимание на характер почвы. Суглинки – распространенные в средней полосе страны горные породы. Для условий таких районов расчетная глубина составляет 1,3+0,5=1,8 м.
2. Сравнивается удаленность днища кессона от устья скважины: она не должна быть меньше, чем полученная вычислениями величина. При невыполнении условия конструкцию оголовка углубляют до нормы. Другой вариант уменьшить расчетную глубину – применить теплоизоляцию или подогрев трубопровода.
3. Измеряется расстояние точки прохода магистрали сквозь фундамент дома до земной поверхности. При несоответствии результата расчетному показателю место расположения отверстия изменяют. Если скважина находится на большом удалении от дома, учитывают перепад высотных отметок: по СНиП уклон трубопровода в сторону источника ≥0,001, на практике – 0,002-0,005. Минимальная разница глубин траншеи при длине 100 м составит 10 см: 1,8 м около дома, 1,9 м – у скважины.

Тепловые расчеты для неподготовленного человека сложны. Вместо теплоизолятора лучше использовать греющий кабель, оснащенный устройством регулировки теплового режима автоматическим или ручным способом. Прокладка проводника производится при монтаже трубопровода по всей длине магистрали.

С чего начать работы

Составление схемы расположения системы водоснабжения объекта – начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки – размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.

Практические действия:

1. Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
2. Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
3. Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой – в месте примыкания канавы к оголовку скважины.
4. Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.

Следующий этап строительства – выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.

Как копать траншею под водопровод

Для проходки канав глубиной <1 м применяют малогабаритную технику – мотоблоки с навесными режущими насадками. Ширина щели под размещение трубопровода в результате оказывается равной 15-20 см.

Копка траншеи экскаватором с узким ковшом.

В интервале слоев 1-2 м используют более мощное навесное оборудование на трактор –

Траншеи для укладки труб в почву на глубину ≥2 м копают экскаваторами с узким ковшом: ширина рва получается 50 см. Если канава проходится вручную, необходимо соблюдать меры безопасности от возможного обвала стенок.

Основные правила при сооружении рва:

1. Ширина дна по СНиП – ≥70 см. Практически требование часто нарушается: в целях сокращения объемов вынимаемого грунта полотно зауживают до 50 см.
2. Масса земли, извлеченная из недр, размещается на расстоянии 2-3 м от границ выемки, чтобы под ее тяжестью не обрушились стенки выработки.
3. Откосы канавы оставляют вертикальными в грунтах: глинистых – до глубины 1,5 м, особо плотных – 2,0 м. В остальных случаях при таком заглублении стенки траншеи выполаживают до естественного угла откоса горной породы.

По дну канавы отсыпают песчано-гравийную подушку толщиной 15-20 см, утрамбовывают и смачивают водой. После укладывают и подсоединяют трубы, делают пробный пуск. При отсутствии протечек выработку засыпают ранее вынутым грунтом.

Водопроводы изготавливают из металла и пластика. В первую группу входят изделия стальные – они устанавливались в постройках прошлого века, и оцинкованные, которые для питьевых систем не применяются: теряется качество воды. К пластиковым трубам относятся толстостенные рукава из полиэтилена низкого давления – ПНД.

При устройстве водоснабжения индивидуальных домов применяются преимущественно ПНД-трубы.

Рукав полиэтиленовый 350 мм бухта.

Они обладают достоинствами по глубине укладки в сравнении с металлическими магистралями:

1. Теплопроводность пластика 0,3 Вт/мºС, у стали – 47. Способность удерживать тепло у ПНД в 150 раз выше, что делает возможным уменьшить глубину прокладки водопровода. Величина приближения рукава к поверхности рассчитывается по методике, изложенной в СНиП.
2. Пластичность ПНД-трубы при высокой прочности. Разрешенное давление для оболочки – 1 МПа (10 атм). В случае аномально морозной зимы ледяная пробка растянет полиэтилен без нарушения целостности водопровода. Стальную трубу замерзающая вода разорвет.

Поставляются ПНД-трубы бухтами, в которых помещается 100, 150, 200 м рукава. Это позволяет производить монтаж протяженных участков водопроводов без стыков в подземной части. Присоединений потребуется 2: к шлангу скважинного насоса и к распределителю системы водоснабжения, установленному в доме. Из других преимуществ – коррозионная стойкость и гибкость ПНД. Последнее качество позволяет менять направление магистрали без применения фитингов.

Дистанция между двумя трубами под землей

Если пересечения двух коммуникаций избежать нельзя, водопровод располагают выше канализационной трубы на ≥20 см.

Минимальные дистанции водоводов до иных коммуникаций и сооружений:

• 2 м – газопровод высокого давления;
• 1,5 м – тепловые магистрали и канализация дренажная, ливневая;
• 1 м – трубопроводы газа низкого и среднего напора;
• 50 см – силовые кабели низковольтные и используемые для связи, в соответствии с ПУЭ.

Если кабельная линия изолирована пластиковой трубой, ее можно уложить в одну траншею с водопроводом, но выше него на ≥25 см. При этом передаваемое по кабелю напряжение <35 кВ. Места пересечений коммуникаций защищаются футлярами из стали и бетона, их уклоны должны быть односторонними.

На какую глубину закапывать водопроводную трубу с утеплителем

На какую глубину закапывать трубу водопровода?

Глубина заложения водопровода – критерий, влияющий на качество функционирования коммуникационной системы. Она влияет на давление, которое должны выдержать трубы – избыточная нагрузка может привести к деформации системы, к трещинам на гофрах и т.д.

Утепление водопроводных труб в земле рубероидом

Поэтому при выборе оптимальной глубины необходимо учитывать ряд факторов: специфику грунта и рельефа, уровень залегания подземных вод, требования к закладке от СНиП. Правильное заложение труб для водопровода в землю послужит гарантом долгой эксплуатации системы.

Cодержание статьи

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта. Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

• уровень залегания грунтовых вод;
• показатель кольцевой жесткости самой трубы;
• уровень заглубления колодца – кессона;
• наличие системы подогрева или теплоизоляции водопровода;
• особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

• расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
• точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
• кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

• наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
• грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Стандарты закладки по СНиП

Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.

Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).

СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.

Прокладка коммуникации из труб ПНД

Водопровод из ПНД – изделий из полиэтилена низкого давления, гарантирует максимальную глубину прокладки водопровода. ПНД применяют на местах с большим уровнем промерзания почвы, при проведении магистральных коммуникаций, где необходимо выдерживать высокое давление и т.д. Ниже приведены нормы прокладки ПНД труб в зависимости от диаметра и типа почвы:

• ПНД диаметром 250-280 мм – глубина прокладки на песках до 8 м, в глинистой почве – до 4 м;
• ПНД диаметром 355-500 мм – глубина прокладки на песках до 6 м, в глине – до 3 м;
• ПНД диаметром 560 мм – прокладка в песках составляет 6 м, в глинистой почве – 2,2 м.

Этот диаметр наиболее часто используют для систем водоснабжения. Чем меньший диаметр ПНД-трубы, тем лучше она выдерживает нагрузку, это свойство определяет на какую глубину можно закапывать изделие.

Стандарты ширины и глубины траншеи

На какую глубину нужно закапывать трубы? Очень многое зависит от траншеи, к которой применяют стандарты рытья.

Если есть опасность замерзания водопровода, его утепляют греющим кабелем

К таким стандартам относят:

1. Прямой путь канвы. Траншею нужно вырывать по кратчайшему и максимально прямому пути, если есть ответвления, то угол их поворотов должен составлять 90°.
2. Глубина согласно СНиП. Канава водопроводного канала должна быть на 30-50 см глубже, чем отметка промерзания почвы. Для песчаной/гравийной почвы размер канавы составляет 1 м, в супесчаных – 1,25 метра, в суглинистых/глинистых грунтах – до 1,5 м, для торфяных – около 2 м.
3. Ширина согласно СНиП. Ширина должна составлять от 70 см, на практике укладки частных водопроводов такая ширина не соблюдается – то вырывают траншею шириной 45-50 см.
4. Угол уклона. На какие углы уклона рекомендуется закапывать трубы? В основном – от 0,002-0,005 по направлению к скважине, если на ней предусмотрен спускной кран для слива воды из системы.

В одну траншею по всем нормам нельзя закапывать канализационную систему и водопровод. Иногда допустимо укладывать кабель и водопроводную систему в одну канаву – если кабель до 35 кВ будет изолирован пластиковой трубой и уложен над водопроводом на расстоянии от 25 см.

Монтаж наружного водопровода в земле (видео)

Технология рытья траншеи и монтаж водопровода

При монтаже системы учитывают, какие будут установлены трубы для водопровода в землю (их материал, диаметр, способность выдерживать нагрузку и т.д.), а также вид почвы, в которую будет происходить прокладка.

Основные элементы водопровода

В независимости от вышеуказанных факторов, любая водопроводная система должна включать:

• насосную станцию;
• резервуар для поддержания стабильного давления жидкости в коммуникации;
• непосредственно трубопровод;
• механизмы запора;
• регуляторы контроля системы.

Земляные работы для устройства канавы под трубы состоят в следующем:

1. Вдоль магистрали или шахты колодца вырывают шурф размером 100×100 см (или вырывается поперечная траншея).
2. Дополнительно вырывают шурф 100×100 см у фундамента дома.
3. Между фундаментом здания и источником натягивают два шнура, показывающие кратчайшую траекторию и размеры канавы.
4. Вдоль намеченной границы с помощью лопат или спецтехники вырывают канал, ширина которого составляет от 50 см. Для контроля вертикальности стенок лучше использовать откосы.
5. Выкопанный грунт укладывают вблизи котлована (лучше на расстоянии 2-3 метров, чтобы избежать обвала стенок).
6. После этого уплотняют дно траншеи с помощью песка, воды и гравия.
7. Окончательный этап работ – засыпка траншеи грунтом (после укладки водопровода).

Один из ключевых моментов для рытья канавы – разметка ее границ.

Для быстрого рытья траншеи используют траншеекопатель

Для разметки требуются два шнура, которые натягивают между шурфами, по ним производится рытье. К дну котлован должен сужаться, поэтому стенки лучше вырывать с углом уклона в 45°. В результате этого у верхнего края ширина котлована становится равной глубине залегания труб, у дна канавы ширина обычно меньше.

Затем необходимо организовать песчаную «подушку». Для этого на дно канавы засыпают от 15 до 20 см слоя песка, который утрамбовывают и смачивают водой – эта мера необходима для повышения опорной способности почвы, снижения ее пучинистости и т.д.

Дополнительно можно уложить теплоизоляционный слой из рубероида, который защитит коммуникацию от промерзания в зимний сезон.

Далее необходимо смонтировать место входа водопровода в фундамент. Для этого с помощью сверла и перфоратора на месте пропуска вычерчивают квадрат, лучше, если его размер будет на 2-3 см больше, чем диаметр трубы. Затем с помощью зубила по наметке выбивают бетон фундамента.

Далее приступают к монтажу труб для водопровода в землю который состоит в следующем:

1. Обрезанную трубу укладывают на дно котлована – длина отрезка определяется не только размером траншеи, но и размером вхождения трубы через цоколь.
2. Насос опускают в колодец, после чего монтируют адаптер. Для этого свободный край трубы спаивают со штуцером адаптера или монтируют его с цанговой муфтой.

Сборка водопровода будет зависеть от материала труб – наиболее легко монтируются полипропиленовые изделия, поскольку для их сборки можно использовать муфты, колена, переходники, эти элементы ускоряют процесс монтажа.

Стальные оцинкованные, медные трубы монтируются сложнее, но их используют реже из-за высокой стоимости.

Конечный этап работ – обратная засыпка котлована. Для засыпки можно использовать вырытую почву. В ходе засыпки нужно утрамбовывать грунт, применяя лопату и воду – эта мера позволит избежать образования воздушных полостей, которые приведут к деформации водопровода.

Глубина заложения водопровода в частном доме: стандарты по СНиП

Содержание статьи:

В городской квартире или в загородном коттедже люди привыкли каждый день пользоваться электричеством, водой, канализацией. При этом если электрификация затронула самые отдаленные уголки России, то водопровод зачастую приходится самостоятельно прокладывать в частных домах даже недалеко от столицы. Чтобы не было проблем, надо строить его в соответствии с техническими требованиями.

На какую глубину закапывать водопроводную трубу в частном доме

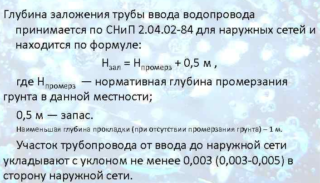

Строительные нормы и правила прокладки наружных сетей водоснабжения в населённых пунктах определены СНиП 2.04.02-84, действующим с 1986 года. Дополнительные стандарты монтажа полимерных водоводов введены СП 40-102-2000 в августе 2000 года. Кроме того, можно использовать нормы проектирования водоснабжения, приведенные в СНиП II-Г.3-62, утвержденном в 1962 году. Несмотря на солидный возраст нормативного акта он по-прежнему актуален.

Нормативы предусматривают размещение магистралей на глубине не менее 0,5 м от поверхности, с целью защиты трубопроводов от механических повреждений транспортными средствами. Для предотвращения разрыва водопровода при замерзании почвы стандарты закладки по СНиП устанавливают для всех регионов залегание водоводов также на 0,5 м глубже нижней точки промерзания грунта. Карты промерзания разработаны для всех краев и областей России.

Нормативами допускается прокладка водопровода в слое промерзания, если транспортируемой воде обеспечена защита от замерзания непрерывной циркуляцией или греющими электрическими кабелями. При этом кабель прокладывается над трубой.

СНиП рекомендует оптимальное совмещение водоводов с теплоцентралями, а также максимальное сокращение их протяженности.

Стандарты закладки по СНиП базируются на научных расчетах и многолетнем опыте строительства коммуникаций. Использование строительных норм обеспечивает надежность и долговечность водопроводной сети.

5 факторов, влияющих на глубину заложения водопровода

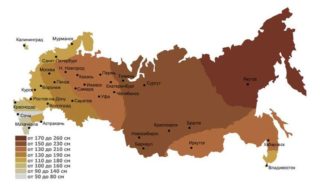

Карта глубины промерзания грунта

При подведении воды в частном доме важно определиться, на какую глубину закапывать трубу водопровода в земле, чтобы избежать её перемерзания зимой и перегрева летом. Правильно рассчитанная глубина залегания водовода снижает затраты на строительство и позволяет избежать проблем при эксплуатации.

Если широкую канализационную трубу при обмерзании можно растопить, спуская через нее горячую воду, то ледяную пробку, образовавшуюся в водоводе, практически невозможно обнаружить и убрать. Придется ждать пока она самостоятельно растает к концу мая, когда глубинные слои почвы наконец прогреются до положительных температур.

Повышение температуры в системе холодного водоснабжения летом, также крайне нежелательно – это приводит к размножению в питьевой воде болезнетворных бактерий – для них оптимально 25-50˚С. Вода становится непригодной для употребления. Уровень пролегания магистрали должен предотвратить перегрев холодных труб и чрезмерное остывание горячих.

При планировании водопровода на участке еще на стадии строительства дома следует учитывать факторы, влияющие на глубину закладки магистралей.

• климатическая зона: средняя глубина промерзания почвы, высота снежного покрова;
• рельеф местности;
• структура грунта, глубина залегания грунтовых вод;
• назначение: постоянный или сезонный;
• материал труб, наличие или отсутствие утепления.

Влияние климатической зоны на глубину закладки труб

Россия располагается в 4-х климатических зонах, плюс особая – зона северных территорий. Температуры, количество осадков и солнечных дней везде разное. Глубина промерзания почвы до 0ºС в регионах России отличается значительно.

• южный – 0, 85 м;
• центральный – 1,6 м;
• северные – 2,75 м.

Для определения глубины пролегания системы водоснабжения в частном доме, необходимо по карте посмотреть среднюю температуру промерзания на участке и, согласно СНиП, добавить еще 0,5 м. Полученное число является оптимальным для данной местности.

Рельеф участка

Почва на участках местности с перепадами рельефа промерзает сильнее, чем на ровной поверхности, поэтому глубина пролегания труб должна быть увеличена.

Чрезмерное заглубление водопровода нежелательно. Создается избыточное давление грунта на трубы, что может стать причиной аварийной ситуации. Кроме того, требует дополнительных расходов на строительство, затрудняет ремонт системы водоснабжения при возникновении протечек.

Тип грунта

Необходимо знать состав грунта на участке прокладываемой магистрали, так как глубина ее заложения может уменьшаться или увеличиваться в зависимости от состава почвы.

Для Российской средней полосы глубина водопроводных линий составит:

• каменный грунт с крупными фракциями: самое значительное промерзание, глубина заложения – 1,9 м;
• гравий: значительное промерзание, глубина заложения – 1,7 м;
• песок: промерзание среднее, глубина заложения – 1,6 м;
• глинистые почвы и суглинки промерзают мало, допускается прокладывание коммуникаций на глубине 1,3 м.

При устройстве водоводов в районах с особыми условиями (например, сейсмоопасные территории, условия вечной мерзлоты, горнорудные выработки или шахты) необходимо руководствоваться строительными нормами, разработанными для данных территорий.

В южных районах допускается минимальное заглубление на 0,5 – 1 м. Это гарантирует защиту магистрали от механических нагрузок.

В северных районах – глубина сетей водоснабжения значительно увеличивается.

Назначение магистрали

Водопровод повышает комфортность проживания в частном доме в любое время года. При необходимости использования только в летний сезон система прокладывается либо по поверхности земли, либо на глубине до 0,5 м. При прокладке используются пластиковые гибкие трубы и шланги, на зиму разбирается, обязательно сливается вода.

Чтобы рассчитать глубину прокладки водопроводных труб в частном доме, надо ознакомиться с нормативными актами, применимыми на данной территории. Постоянный водовод прокладывается с учетом всех факторов, влияющих на уровень заглубления.

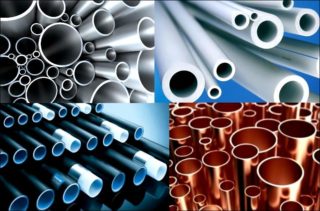

Материал труб

Материал труб выбирают с учетом внешних условий

Тип грунта, глубина заложения магистрали, высокие требования по морозоустойчивости, бюджет проекта – параметры, определяющие материал, из которого изготовлены трубы.

• рыхлые песчаные и глинистые почвы позволяют использовать трубы, изготовленные из различных видов пластика;
• каменистый грунт повышенной плотности требует применения стальных труб или прокладывать пластиковые методом прокола (помещая гибкую трубу внутрь прочной металлической).

При прокладывании водопровода на значительной глубине ниже уровня промерзания грунта необходимо подбирать трубы способные выдержать давление почвы. Надо обращать внимание на нагрузку, которую способны выдержать гибкие трубы без снижения качества и сокращения срока эксплуатации. Стальные, чугунные и медные трубы рассчитаны на максимальную нагрузку. Но высокая цена, склонность к коррозии, сложность монтажа и ремонта сокращают область их применения.

Пластиковые трубы можно использовать на глубине 8 м, но срок эксплуатации резко сокращается. Как правило, гибкие трубы из пропилена закладывают на глубину до 3-х метров. Трубы, изготовленные из полиэтилена низкого давления выдерживают до 10 атмосфер и пригодны для использования на любой глубине.

Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных

Существуют закрепленные нормативы того, на какой глубине должен быть проложен водопровод. Глубина залегания магистрали зависит от географии местности, климата и состава грунта.

Статьи по теме:

Являясь одним из этапов строительства, прокладка водоснабжения имеет свои правила, которые требуется соблюсти для того, чтобы вода всегда была в доме. Одна из причин неисправности канализации и снабжающей магистрали – замерзание в зимнее время. Чтобы водопровод служил долго и надежно, важно знать, на какую глубину в грунт следует укладывать трубы.

Прокладка водопроводных труб в земле

Как определить глубину прокладки водопроводных труб

Параметры прокладки труб в земле стандартизированы и закреплены в СНиП 2.04.02-84. Отдельные нормативы СП 40-102-2000 для полимерного водопровода введены позже и дополняют указанный нормативный документ.

В обоих документах фигурирует значение 0,5 м ниже уровня, на котором земля охлаждается до нулевой температуры в зимнее время. Указанное значение считается до низа прокладываемой трубы. Глубина, до которой земля промерзает до отрицательных температур, зависит от двух факторов:

• географическая широта и суровость климата;
• состав грунта.

Усредненные показатели глубины земли, при которой температура может опускаться до 0 градусов С:

• южные регионы — 0,85 м;
• центральные регионы — 1,6 м;
• регионы с суровым климатом — 2,75 м.

В свою очередь, состав грунта может давать колебания значений промерзания на 0,6 м.

Поправка: эти нормативные значения приняты в 1984 году, когда глобальный климат находился на очередном этапе похолодания. Поэтому данные значения имеют предельный характер: т.е. на этих глубинах земля гарантировано не промерзнет никогда, даже в самые суровые зимы.

Рассмотрим температуру земли на глубине 1,6 м в зимний и весенний период в центральном регионе на примере Московской области и в зоне с суровым климатом на примере Хабаровского края.

Таким образом, на глубине 1,6 м температура почвы в зимние и весенние месяцы приближается к 0 градусов, однако не переходит в отрицательные значения. Водопровод может быть положен на этой глубине без дополнительного утепления.

В Хабаровске земля на глубине 1,6 м имеет отрицательную температуру в течение четырех месяцев в году. Водопровод прокладывают глубже и дополнительно утепляют.

На практике редкие домовладельцы укладывают водопровод на столь большую глубину. Часто можно увидеть утепленные трубы, идущие над землей. При этом все знают, что вода в них не замерзает. Так зачем копать так глубоко? Тот факт, что текущие зимы относительно теплые, не говорит о том, что так будет всегда. Например, в центральном регионе на протяжении всей зимы температура может держаться ниже -20 градусов, при отсутствии снежного покрова нулевая температура опускается в землю до 1,5 метров.

Юлия Петриченко, эксперт

Какие трубы подходят для прокладки в земле

Исторически сложилось так, что водопроводные трубы, включая те, которые прокладываются в земле, изготавливают из стали как наиболее прочного и устойчивого к внешним воздействиям материала. В промышленности и магистральных водопроводах предпочтение до сих пор отдается стальным трубам, в том числе по причине отсутствия альтернативы при транспортировке больших объемов горячей воды.

Домашние хозяйства постепенно переходят на трубы различного химического состава, за которыми в бытовом языке закрепилось название «пластиковые»: полиэтилен, поливинилхлорид, полипропилен. Из них наиболее надежные — полипропиленовые изделия, которые достаточно прочные и могут использоваться при большой разнице температур: от -5 до +140 градусов С.

Следует учитывать, что земля оказывает внешнее давление, которое возрастает при дополнительных наземных нагрузках, таких как: прохождение человека и проезд транспорта. Для подземных коммуникаций применяют усиленные полипропиленовые трубы.

Прокладка полипропиленовых труб

Перед планированием работ следует иметь в виду, что полипропилен при отрицательной температуре становится хрупким.

Повысить уровень залегания труб можно за счет их утепления. На сегодняшний день существуют варианты теплоизолирующего материала: пенополиуретан, вспененный полиэтилен, полипропилен и другие. Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства. В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки — не менее 1-1,2 м.

Как проложить трубопровод в земле:

1. Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
2. Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
3. На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
4. Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
5. Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки. Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
6. После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы. Увеличивают угол положения водопровода, если это потребуется.
7. Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.

Прокладка водопроводных труб из стали

Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.

Методика прокладки водопроводных труб из стали такая же, как для полипропилена. Монтаж проводят по нормативам СНиП. За счет того, что сталь – самый прочный из бытовых материалов, при прокладке песочный компенсирующий слой не насыпают.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

Мастер-класс по прокладке водопроводных труб в земле

Практические советы

1. Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
2. В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
3. Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
4. По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
5. При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

Видео-урок. На какую глубину укладывать водопровод

На какой глубине прокладывали трубы вы? Случалось ли, чтобы водопровод замерзал? Поделитесь фактами и историями из своей практики в комментариях.

На какой глубине прокладывать водопровод и другие секреты сантехников

От чего зависит глубина заложения водопровода?

Наибольшее влияние на этот параметр оказывает такая характеристика, как глубина промерзания грунта. Если водопровод заглубляется ниже этой отметки, то трубы никогда не замерзнут. Поэтому большинство водопроводов прикапывают на глубине 1,5-2 метра.

Но глубокая траншея увеличивает стоимость обустройства системы водоснабжения. Да и на скорость работ чрезмерная глубина заложения трубы влияет не самым лучшим образом. Поэтому основной нормативный документ, согласно которому определяется глубина заложения водопровода – СниП 2.04.02-84 – призывает нас учитывать не только основной критерий, но и ряд уточняющих параметров, а именно:

• Уровень грунтовых вод.
• Степень кольцевой жесткости трубы.
• Глубину кессона (заглубленного в грунт колодца, выстроенного над источником водоснабжения).
• Наличие теплоизоляции и/или системы подогрева внешней ветви такого трубопровода.
• Расположение точки ввода внешней ветви в дом.

При этом одна часть вышеописанных параметров увеличивают глубину заложения трубы, а другая, соответственно, ее уменьшает.

К увеличивающим факторам относят следующие параметры:

• Глубина кессона – труба «стартует» от его дна, на уровень которого выводится горловина шахты источника или магистраль.
• Расположение точки ввода ветви в дом –  чем ниже врезка в фундаменте, тем глубже труба в земле.
• Кольцевая жесткость трубы – чем она выше, тем больше предел прочности арматуры. Поэтому некоторые трубы можно «закапывать» даже на отметке 12-16 метров. Впрочем, большинство трубопроводов можно заглубить лишь до 5-8 метров.
• Глубина заложения магистрали.

К уменьшающим глубину заложения факторам относятся следующие параметры:

• Наличие систем теплоизоляции и подогрева – они нивелирует влияние глубины промерзания грунта.
• Уровень грунтовых вод – в сырой почве можно отрыть лишь неглубокие траншеи.

В итоге, если вы откажетесь от строительства кессона, поднимите точку ввода в дом и тщательно утеплите водопровод, снабдив его надежной системой подогрева труб, то внешнюю ветвь можно даже поднять над нулевым уровнем грунта. Однако в большинстве случаев «утепленные» трубы прикапывают на глубине 0,5-1 метр.

Как копать траншею под водопровод?

Тут все зависит от глубины заложения трубы. Ведь по правилам техники безопасности глубокие и «мелкие» траншеи обустраивают совершенно разным образом.

Техника земляных работ, с помощью которых отрывается неглубокая траншея, предполагает следующий порядок действий:

• Вдоль шахты колодца или над магистральным трубопроводом отрывается шурф габаритами 100 на 100 сантиметров или поперечная траншея.
• Аналогичный шурф отрывается возле фундамента.
• Между источником и фундаментом натягивают два шнура, обозначающие кратчайший путь траншеи и ее границы.
• Вдоль очерченной границы с помощью экскаватора или вручную отрывается траншея с отвесными стенками, шириной не менее 50 сантиметров. Впрочем, если вместо экскаватора или лопат использовать фрезу, то ширина траншеи составит всего 15-20 сантиметров.

Подобным образом можно отрыть траншею глубиной до 100 сантиметров. Но перед тем как выкопать траншею под водопровод и шурфы вам нужно определиться с местом складирования отобранного грунта. Оно располагается на удалении 2-3 метров от границ котлована. Складировать грунт на меньшем расстоянии нельзя – увеличивается риск обрушения стенок траншеи.

Глубокие траншеи роют похожим образом. Но в этом случае земляные работы усложняет риск обрушения стенок котлована. Поэтому при рытье придерживаются следующего порядка действий:

Вначале роют те же шурфы у фундамента, шахты скважины или колодца. Ну а над магистралью раскапывают котлован с наклонными стенками, ширина которого у верхнего среза будет равна глубине залегания трубы центрального водопровода.

Далее обустраивают шурф у стены фундамента строения, сквозь который пройдет труба водопровода.

• Следующий этап – разметка границ. Для этого нам понадобятся два шнура, натянутых между шурфами. При этом нужно учесть, что ширина траншеи при прокладке водопровода глубинного типа будет неоднородной – стенки котлована должны располагаться под углом 45 градусов, сходясь у дна. Поэтому на поверхности ширина траншеи равна глубине залегания водопровода, а у дна – 50-70 сантиметрам.
• Земляные работы стартуют после завершения разметки. Причем заглубляться в землю нужно ступенчато. То есть: вы откапываете первые 50 сантиметров, сужаете границы, и углубляетесь еще на 50 сантиметров, прокапывая траншею меньшей ширины.

В итоге под глубокую траншею нужно достаточно большое место складирования грунта, удаленное от края котлована на 3-4 метра. Разумеется, 2-метровую траншею можно отрыть и с прямыми (отвесными) стенками, но в этом случае их придется укрепить щитами и поперечными распорками, монтируемыми по мере заглубления котлована.

Поэтому проще всего утеплить трубу и отрыть неглубокую траншею, чем заглубляться до 1,5-2 метров, расходуя силы, время и деньги на укрепление стенок, выемку и утилизацию  грунта из почти полноценного котлована.

Как происходит укладка внешней ветви водопровода?

Как прокопать траншею под водопровод мы уже разобрали, поэтому далее по тексту мы рассмотрим технологию монтажа внешнего трубопровода, связывающего источник и ваш дом. Этот процесс можно разбить на три этапа – подготовку, укладку труб и засыпание траншеи.

Подготовка предполагает следующие действия:

• На дно траншеи досыпают 20-сантиметровую песчаную подушку, которую обильно смачивают и утаптывают. Обычно с помощью такой «подушки» увеличивают опорную способность грунта, но в этом случае мы просто выравниваем неровности на дне траншеи, поэтому для подсыпки можно использовать отобранный грунт.
• Закончив с «подушкой» можно заняться фундаментом строения – в нем придется прорезать сквозное отверстие, сквозь которое пройдет водопроводная труба. Для этого используют перфоратор и сверло с твердосплавным наконечником. В точке пропуска вычерчивают квадрат, в который можно вписать внешний диаметр трубы. Далее по периметру квадрата нужно высверлить целую цепочку отверстий, выламывая куски бетона или кирпичей молотком и зубилом.
• После «пробоя» фундамента нужно переходить к шахте колодца или скважины. В ее стене специальной коронкой высверливают отверстие, диаметр которого должен быть больше внешних габаритов адаптера, обеспечивающего стыковку внешнего участка водопровода и заборной трубы насоса.

При подключении водопровода к магистрали последний пункт становится неактуальным.

Монтаж трубопровода реализуется следующим образом:

• Отмеренный отрезок трубы отрезается от бухты и укладывается на песчаную «подушку». Причем длина отрезка подбирается исходя из предполагаемых габаритов участка трубы, расположенного в цоколе (за фундаментом) дома. Впрочем, на этом этапе высока вероятность ошибки подбора длины. Поэтому вам лучше занести всю бухту в дом и протолкнуть свободный торец сквозь отверстие в полу и фундаменте, протянув его до самого колодца.
• Далее вы опускаете насос или трубу с эжектором в колодец и монтируете адаптер. Свободный торец трубы припаивается к внешнему штуцеру адаптера или монтируется на цанговую муфту (если на выпуске адаптера есть резьба).

В финале вы обрезаете трубу и выносите бухту из дома. Причем над уровнем пола лучше оставить 30-сантиметровый выпуск, который можно укоротить перед монтажом центрального запорного вентиля.

Третий этап – заполнение траншеи – требует лишь физических усилий. Вы просто переносите грунт от места складирования в траншею, укладывая его 25-сантиметровыми слоями, которые тщательно притаптываются. И не спешите утилизировать остатки грунта – весной подсыпка «провалится» и вы уложите остатки поверх просевшей почвы.

Ну, вот и все – теперь вы знаете, как роют траншеи и укладывают внешнюю ветвь водопровода. Остается лишь применить полученные знания на практике.
