Теплые стены: особенности конструкции и монтажа

Л. Галайда

«Теплые стены» могут быть прекрасным дополнением к традиционным отопительным приборам, а также могут совместно с «теплым полом» служить основным источником тепла в помещениях. Это сравнительно дешевый в эксплуатации, энергоэффективный способ создания комфортного микроклимата

«Теплые стены» – один из вариантов поверхностного лучистого отопления. Они могут быть как дополнительным, так и основным источником тепла в доме. Пример – когда на первом этаже коттеджа оборудованы «теплые полы» и «теплые стены» (рис. 1), на втором этаже – исключительно «теплые стены». Кроме того, дополнительный комфортный обогрев они могут обеспечить, например, в ванной комнате или в душевой.

Рис. 1. Настенное отопление в комбинации с «теплым полом»

Системы на основе «теплых стен» также могут применяться и для охлаждения как альтернатива кондиционированию.

Хотя в этом случае, по возможности, предпочтение следует отдавать «холодным потолкам». Они более эффективны и практичны. Но, если это невозможно, с охлаждением вполне могут справиться и стены. В данной статье также рассказывается о нюансах их проектирования. Итак, обо всем по порядку.

«Теплые стены»: выбор и основы проектирования

Проектирование систем зависит от следующих факторов: будут ли они использоваться для охлаждения (в таком случае необходима большая площадь и отталкиваться нужно от этого), а также от способа монтажа («мокрый» или «сухой»).

Важно, чтобы стены впоследствии не были загорожены мебелью, декоративными панелями и прочими предметами домашней обстановки.

Поэтому стоит учитывать дизайн интерьера, чтобы обходить при проектировании его элементы.

Для расчета параметров поверхностного отопления, необходимо, как и в случае традиционных систем, рассчитать теплопотери помещения. Результат измеряется в Ваттах, а поверхность «теплых стен», необходимая для компенсации теплопотерь – в м

2.

Стоит обратить внимание на ограничение теплоотдачи, поскольку поверхность стен не должна нагреваться выше +35°С. Ведь инженерная конструкция заключена в гипсокартон или штукатурку, а расширение материалов вследствие высоких температур может привести к их повреждению.

Для обустройства систем поверхностного отопления лучше выбирать наружные стены. Если такой возможности нет, то подойдут и внутренние перегородки, но желательно в местах не отдаленных от окон, особенно, если в помещении нет других приборов отопления. Находясь под оконными проемами, «теплые стены» выполняют, по большому счету, как и радиаторы, функцию по созданию «завесы» от проникновения холода.

Способов инсталляции систем настенного отопления и охлаждения два: «мокрый» и «сухой». Второй – более простой. При нем используются готовые панели.

«Сухой» монтаж «теплых стен»

Подбор готовых панелей (рис. 2) для «сухого» монтажа производится из каталога компании поставщика, исходя из необходимой общей площади поверхности настенного отопления и охлаждения.

Рис. 2. Панели для настенного отопления и охлаждения

К примеру, компания REHAU (Германия) предлагает панели двух типов: длиной 1000 и 2000 мм. Ширина – 625 мм, толщина – 15 мм. Площадь, соответственно, 0,625 и 1,25 м².

Конструкции представляют собой заключенную внутрь гипсокартонной плиты полимерную трубу. Их отличие, к примеру, от панелей для потолочного отопления заключается в отсутствии слоя теплоизоляции. Это очень важно при креплении их изнутри помещений на наружные стены, во избежание смещения точки росы и, как следствие, опасности образования плесени и грибка. Утепление конструкций действующими строительными нормами – ДБН В.2.6-31: 2016 «Тепловая изоляция зданий» (п. 4.10.2) – предусмотрено снаружи.

Видео. Как найти трубу в «теплой стене»

Панели для «теплых стен» монтируются на металлический профиль для гипсокартонных конструкций. При этом для минимизации ошибок предусмотрены места для креплений (саморезов).

«Мокрый» способ монтажа настенного отопления

«Мокрый» монтаж более трудоемок в исполнении и предназначен, в первую очередь, для новостроек. Ведь в случае его применения, выбранные стены не должны быть оштукатурены. В случае реконструкции штукатурку необходимо полностью сбить.

Важно также, чтобы стена была по возможности максимально ровной. Это связано с ограничениями по толщине слоя штукатурки при выполнении отделочных работ.

Начинается монтаж «теплых стен» с того, что на определенные расчетным путем площади стен наносятся шины (рис. 3), изготовленные из ударопрочного полиэтилена. Они спроектированы таким образом, что обеспечивают необходимый шаг укладки и небольшую высоту – порядка 13 мм.

Рис. 3. Шина для крепления труб

Длина шин – 800 мм. Для закрепления поворотов применяются угловые держатели-фиксаторы.

Основой системы настенного отопления является труба из сшитого полиэтилена Rautherm S 10×1,1 мм, которая и устанавливается на шины.

Однако еще до «наматывания» стен их поверхность необходимо обработать грунтовкой. Особенно актуально это для таких строительных материалов, как газобетон или бетон. На данном этапе также важно предусмотреть, совместно с электриками, выходы для электроприборов. Кабели можно прокладывать параллельно трубам, ведь температуры в системе поверхностного отопления не настолько велики. Розетки же обходят стороной «волнами» или стараются расположить их между трубами.

После обустройства электрики и нанесения грунтовки на шины крепится труба в соответствии с определенным при расчетах шагом укладки, длиной контура и его конфигурации. Непосредственно при проведении работ необходимо правильно разматывать бухты. Этого можно достичь с помощью предназначенного для данных работ инструмента – барабана. Если его не использовать, а разматывать исключительно вручную, то есть большой риск извивания трубы с невозможностью зафиксировать ее в необходимом положении.

В целом, в случае «теплых стен» есть два варианта компоновки контура (рис. 4): одинарный или двойной змеевик (шаг, соответственно, 50 и 100 мм).

Рис. 4. Укладка труб в виде змеевика: одинарного (а) или двойного (б)

Стоит учитывать, что максимальная длина контура для оптимального функционирования для трубы диаметром 10 мм составляет до 50 м. Более точные данные можно вычислить путем расчета гидравлического сопротивления элементов.

Далее труба выводится в пол, где соединяется через муфту с магистральным подающим теплоноситель трубопроводом. Он имеет несколько больший диаметр – 17 или 20 мм.

Если к магистрали присоединен не один контур, а несколько, то важно делать их максимально равными по размерам. Допускаемые различия – на уровне ±10%. К примеру, если есть три контура, один из которых длиной 30 м, то остальные должны быть, например, максимум протяженностью 25 и 35 м. В противном случае в будущем не избежать проблем с регулировкой. Максимальный расход будет наблюдаться в наименьшем контуре, который будет «забирать все на себя» и потому перегреваться. Остальные же могут, в редких случаях, вообще не работать.

Подключать несколько контуров на одну магистраль необходимо по попутной схеме Тихельмана. При этом на трубу диаметром 17 мм можно «повесить» максимум 80–90 м трубы (из расчета на несколько контуров в целом) диаметром 10 мм. К примеру, это могут быть два контура по 40 м каждый. Если необходимо сделать три контура такой длины, то необходимо подключать их уже к трубе диаметром 20 мм.

Особенности охлаждения

Если стены помимо отопления планируется использовать еще и для охлаждения помещений, то необходимо предусмотреть это на этапе проектирования. Ведь мощность систем, функционирующих по принципу пассивного холода, гораздо ниже, чем систем обогрева.

Причина – меньшая разница температур между линиями подачи и «обратки». Если в случае охлаждения ΔТ составляет 5°С, то в режиме отопления – 10°С и выше.

Исходя из этого, подбирать и рассчитывать системы нужно по потребности в холоде (по теплопритокам). На практике выходит, что нужна где-то в полтора раза большая площадь поверхности, чем при обогреве.

Оптимальная температура стены в случае охлаждения составляет 18–19°С (при режиме 22/17°С). Этого вполне достаточно, чтобы обеспечить прохладу в жилых помещениях (квартирах и частных домах) в летний период, нормируемую ДБН В.2.5-67:2013 «Отопление, вентиляция и кондиционирование». При этом для снижения теплопотерь в помещениях лучше всего предусмотреть системы приточно-вытяжной вентиляции с рекуперацией.

Финишная отделка «теплых стен»

После монтажа системы настенного отопления (охлаждения) проводят ее испытания. В ходе них желательно использовать воду для точного определения утечек. При испытаниях воздухом существует риск получить некорректные результаты, ведь потери давления возможны через резиновые уплотнения присоединительных элементов арматуры.

После вышеприведенных операций при «мокром» способе монтажа производится оштукатуривание. Первый слой штукатурки наносится на стену и выравнивается с трубой в один уровень, затем приставляется штукатурная сетка и наносится второй слой. Максимальная толщина штукатурки над трубой должна быть не более 3 см, минимальная – 1 см (рис. 5).

Рис. 5. Конструкция системы «теплая стена» при «мокром» способе монтажа:
1) стена без отделки; 2) клемная шина; 3) двойной держатель для фиксации поворота; 4) труба; 5) первый слой штукатурки; 6) штукатурная сетка; 7) второй слой штукатурки

Важно учитывать, что при проведении этих работ система отопления должна находиться под давлением на уровне 1,5 от рабочего значения. Это дает возможность в будущем избежать негативного влияния линейного расширения трубы.

Окончательно стена может быть отделана плиткой, камнем, обоями или окрашена. Однако не стоит применять материалы, которые плохо проводят тепло: такие, как, к примеру, деревянные панели или толстые обои.

То же самое касается и загромождения стен. Для эффективной теплоотдачи они должны быть максимально открытыми и не загороженными мебелью. Если, к примеру, потребуется повесить картину, то найти положение трубы, чтобы не повредить ее, можно довольно просто. Для этих целей предназначена термопленка многоразового использования (рис. 6), которую предлагают в качестве дополнительного аксессуара изготовители систем поверхностного отопления.

Рис. 6. Демонстрация расположения трубы внутри стены на термопленке

Применять ее необходимо при подключенной системе отопления.

Управление и эксплуатация системы настенного отопления

Для управления настенным отоплением и охлаждением предусмотрена погодозависимая автоматика. Можно использовать, в частности, систему REHAU NEA Smart в проводном или беспроводном (передача сигнала на расстояние до 25 м) вариантах.

Видео. Терморегулятор REHAU NEA для «теплых стен»

При эксплуатации в целях охлаждения устанавливаются датчики точки росы, которые определяют, когда надо отключить подачу холодоносителя, если есть риск выпадения конденсата. При отоплении – достаточно обычного датчика комнатной температуры воздуха (термостата).

Таким образом, в полностью автоматическом режиме осуществляется регулировка подачи теплоносителя от теплогенератора. Оптимальным круглогодичным источником тепла и холода для поверхностных систем может служить грунтовой тепловой насос. Менее затратный по капитальным вложениям – воздушный тепловой насос. Но можно подключать системы и к газовому котлу при наличии гребенки и смесительного узла, гарантирующего низкие температуры подачи.

При грамотном монтаже и эксплуатации срок службы «теплых стен» фактически равен периоду эксплуатации труб – свыше 50 лет. Для достижения этого необходимо, в частности, чтобы работы проводили специалисты, прошедшие обучение в компаниях-поставщиках соответствующего оборудования.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 12 398

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Система водяного «теплого пола» – комфортное тепло

М. Гусалов

Система водяного «теплого пола» приобретает все большую и заслуженную популярность благодаря своим особенностям. При выборе такого решения для обогрева помещений нужно понимать, как она работает

Мягкое тепло

Принцип действия отопления с помощью системы водяного «теплого пола» полностью соответствует известной поговорке: «Держи голову в холоде, а ноги – в тепле». Главное отличие водяных «теплых полов» от обычного радиаторного обогрева, прежде всего, в том, как формируются потоки воздуха в отапливаемом помещении (рис. 1).

Рис. 1. Температура воздушных потоков в помещении:
а) с радиаторным отоплением; б) с «теплым полом»

Система водяного «теплого пола» может использоваться как в качестве полноценного отопления помещений, так и в качестве дополнительного – в целях создания комфорта. В первом случае, температура на поверхности напольного покрытия будет выше, укладка труб производится с более частым шагом – для большей отдачи тепла. Кроме того, обустраивается система регулирования «теплого пола» с контролем по температуре воздуха в отапливаемом помещении.

При обустройстве водяного «теплого пола» в целях повышения комфорта, температура на поверхности напольного покрытия будет ниже, а шаг укладки труб меньше. В таких системах также контролируется температура пола. В то же время, для обеспечения полноценного отопления, они комбинируются с дополнительными приборами. В качестве их могут использоваться, например, радиаторы, фэнкойлы или конвекторы.

В целом, при выборе системы водяного «теплого пола» для полноценного отопления, он обеспечивает более равномерный градиент температур, чем нагревательные системы других типов, причем с убыванием снизу вверх по высоте помещения. Это выгодно отличает его от «точечного» обогрева с помощью традиционных отопительных приборов. При традиционном отоплении самая теплая зона находится вверху комнаты, а внизу, возле пола, формируются направленные потоки, с температурой ниже комфортных значений. Следует обратить внимание, что на датчик комнатной температуры при радиаторном отоплении может попадать воздушный поток, температура которого мало характеризует ощущаемое тепло в помещении. Поэтому он может давать показания с отклонениями, как в «плюс», так и в «минус».

«Теплый пол» принято причислять к «излучающим» отопительным системам, хотя это не вполне верно. Механизм обогрева от водяного пола включает в себя все три вида передачи тепла: теплопроводность, конвекцию и излучение.

Рассмотрим, как работает механизм переноса тепла на примере системы водяного «теплого пола», смонтированной «мокрым способом», в которой трубопроводы интегрированы в теплоинерционное перекрытие (рис. 2). «Теплые полы» используют т. н. низкопотенциальное тепло с температурой до 45–55ºС, и энергия, передаваемая при этом собственно тепловым излучением, невелика. Лучистая энергия, прежде всего, нагревает прилегающий к трубе материал. За счет теплопередачи тепло, в итоге, поступает к поверхности пола и нагревает прилежащие к нему слои воздуха. Из-за этого формируются многочисленные конвекционные струйки циркулирующего воздуха, которые переносят тепло от напольного покрытия снизу вверх. Площадь нагрева у «теплого пола» очень большая, поэтому на его поверхности достаточно поддерживать температуру на уровне 27–28ºС.

Рис. 2. Передачи тепла в системе водяной «теплый пол»:
а) излучение; б) конвекция

На рис. 2, а) представлено тепловизионное фото интенсивности теплового (инфракрасного) излучения пола вскоре после его включения. На этом этапе тепловая картина неравномерна – виден максимальный нагрев в местах прокладки труб с теплоносителем. Когда перепад температур между теплоносителем и помещением наибольший, то передача тепла в большей мере происходит за счет теплового излучения. По мере прогрева массивного пола тепловая картина выравнивается, доля передачи тепла лучистой энергией уменьшается, и возрастают вклады от теплопереноса с поверхности пола к нагреваемому воздуху и от конвекции.

Итак, в «теплых полах» задействованы все три физических механизма передачи тепла. При этом важно учитывать, что для формирования микроклимата помещения большая роль отводится конвекционной микроциркуляции воздуха (рис. 2, б). Поэтому такие полы, намного эффективнее в комнатах, не заставленных мебелью, с большой площадью открытой поверхности пола.

Водяной «теплый пол» приобрел заслуженную популярность в условиях умеренного климата нашей страны благодаря комфорту и достаточной экономичности, которую он обеспечивает. Однако следует помнить, что энергоэффективность такого отопления напрямую связана с тем, насколько хорошо утеплено само здание. Необходимая тепловая мощность пола, в зависимости от свойств теплоизоляции дома, может снизиться в разы – от 120 до 50 Вт/м². Исследования показали, что потери тепла через перекрытия пропорциональны периметру здания и приведенному сопротивлению теплопередаче наружных стен, особенно в местах расположения межэтажных перекрытий. Особое внимание нужно уделить также утеплению пола первого этажа.

«Сухие» и «мокрые» системы

Водяные «теплые полы» подразделяется на два типа по способу монтажа: «сухие» и «мокрые».

Монтаж системы с бетонной стяжкой принято называть «мокрым». Если теплоизлучающие элементы смонтированы без заливки цементным раствором, то этот способ монтажа и сами такие системы называют «сухими». В «мокрых» водяных системах трубы встраиваются в цельный многослойный «пирог» с большой теплоемкостью. Это традиционная схема (рис. 3). Ее применяют уже многие десятилетия. Сейчас предлагаются также облегченные решения с «тонкой стяжкой». Это дает возможность значительно уменьшить вес строительных конструкций и снизить нагрузку на перекрытие. Во всяком случае, при использовании «мокрого» монтажа при реконструкции нужно обязательно проконсультироваться с профессиональным инженером-строителем и выяснить, достаточна ли несущая способность и жесткость имеющегося межэтажного перекрытия для применения «мокрого» «теплого пола».

Рис. 3. Схема напольного «пирога» для «мокрой» системы водяного «теплого пола»

В большинстве домов современной постройки есть возможность обустройства систем «теплого пола» способом мокрой укладки для эксплуатации, как в целях отопления, так и для повышения комфорта. Для удобства и ускорения монтажа «мокрым» способом сейчас предлагаются различные системы крепления труб и теплоизолирующие профилированные подкладки (рис. 4), фиксирующие трубы перед заливкой. Также производители предлагают специальные маты с предварительно изогнутыми и уже прикрепленными к ним трубами, которые разворачиваются прямо на месте производства работ.

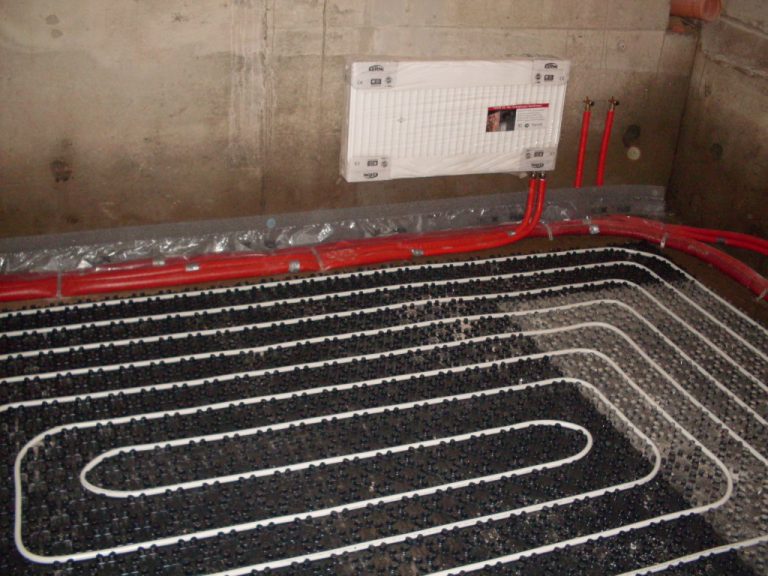

Рис. 4. Укладка труб водяного «теплого пола» перед заливкой бетонным раствором

В последнее время, наряду с усовершенствованием «мокрых» схем монтажа, применяются т. н. «сухие» системы. Основная причина – их быстрый и относительно недорогой монтаж. Такие конструкции значительно легче по общему весу. «Сухие» системы менее инертны и быстрее выходят на установившийся тепловой режим, но, по сравнению с «мокрыми» системами, обладают меньшей теплоаккумулирующей способностью. В то же время, поскольку в них между нагревательными элементами и собственно нагреваемым полом имеется воздушная прослойка, то «сухие» системы монтажа характеризуются более высокой температурой теплоизлучающих элементов.

Как правило, в «сухих» полах используются различные профилированные подкладки. Их применение несколько увеличивает стоимость, но улучшает передачу тепла, теплоизоляцию от перекрытия, шумоизоляцию, а изготовление пола становится существенно менее трудоемким.

Таким образом, применение «сухой» укладки более удобно, чем «мокрой». Однако минусом таких решений является меньшая тепловая мощность. Поэтому и применяются «сухие» «теплые полы» больше в целях повышения комфорта. Например, широкое распространение они получили в кухнях и санузлах новостроек.

Подвод теплоносителя

В водяной «теплый пол» нагретый теплоноситель подается из источника тепла (водонагревательные котлы, тепловые насосы, солнечные коллекторы и т. п.). Регулирование подачи тепла к контурам«теплого пола» осуществляется изменением объемной подачи насосов, дросселированием обратной линии, временным отключением циркуляции в контуре, подмешиванием более холодного теплоносителя (крайне редко), прочее. Сигнал управления для регулирующей и распределительной арматуры формируется по температуре теплоносителя; по температуре воздуха в помещении; одновременно по этим двум параметрам; по данным датчиков наружной и внутрикомнатной температуры; настройкам термостатов; по заранее запрограммированному режиму времени или совместным управлением по оптимизированным алгоритмам. Гибкий подход позволяет удовлетворить индивидуальным требованиям или компенсировать особенности той или иной конкретной схемы.

Затраты на установку водяного «теплого пола» варьируются в довольно широких пределах. Они зависят от размера дома, типа монтажа, числа контуров, схемы трубной разводки (см. рис. 5), длины и сечения используемых труб, характеристик арматуры, общей производительности насосов, вида напольного покрытия, удаленности участка, стоимости рабочей силы и т. д. На устанавливаемую мощность системы и, следовательно, на общие затраты очень влияет уровень утепленности здания.

Рис. 5. Распределительный коллектор водяного «теплого пола»

Систему водяного «теплого пола» можно устроить не только в коттедже, но и в квартире многоэтажного здания. Особенно, если дом возведен по проекту, где такая возможность заранее предусмотрена. Следует понимать, что в сооружениях старой постройки такие системы нельзя напрямую подключать к централизованному радиаторному отоплению без существенной реконструкции схемы подвода тепла. Это может разбалансировать тепловую схему всего дома и просто отнимет тепло у соседей. Также ни в коем случае нельзя подключать водяной «теплый пол» к общей линии ГВС.

Нужно учитывать, что тепловая инерционность поверхностного обогрева, особенно выполненного способом «мокрого» монтажа, определяет медленный выход на постоянный тепловой режим. Это препятствует оперативному реагированию на изменение температуры наружного воздуха даже в системах с погодозависимым управлением. В этом плане системы требуют индивидуального подхода в расчетах и подборе, в зависимости от особенностей объекта. Не каждый дом можно отопить только водяными «теплыми полами», но зачастую это возможно.

Как свидетельствует опыт применения, при толщине стяжки 3–4 см над трубой (минимальная высота для водяного «теплого пола»), время реакции на изменения температуры системы составляет 3–4 часа. Современная автоматика способна управлять такими изменениями: предсказывать пики производительности и сглаживать их.

Для компенсации значительных температурных колебаний (например, в сильные морозы) можно дополнительно применять системы отопления других типов, имеющих существенно меньшее время отклика на регулирование (фэнкойлы, радиаторы, локальные электрообогреватели и пр.). В этом случае также требуется расчеты и уточнения в зависимости от объекта.

«Теплый пол» и ВИЭ

Водяные «теплые полы» используют низкопотенциальное тепло и очень хорошо подходят для работы в системах с возобновляемыми источниками энергии (ВИЭ). К примеру, они хорошо сочетаются с солнечными коллекторами, которые имеют периодичный характер генерации тепла. Слой бетона долго нагревается и также долго остывает, что выравнивает непостоянство подачи тепла от солнечной энергии.

Тепловые насосы – другой источник низкопотенциального тепла – также отлично подходят для работы с водяными полами. Они характеризуются меньшей неравномерностью выработки тепла в течение суток, чем гелиоколлекторы.

Таким образом, применение «теплых полов» соответствует общему направлению развития комбинированных систем отопления. Производители предлагают всё больше комплексных решений, рассчитанных на работу водогрейных котлов вместе с тепловыми насосами, солнечными коллекторами и поверхностными системами отопления (подробнее см. статью «Комбинированные системы отопления: рекомендовано производителями», журнал AW-Therm, № 2, март–апрель 2016 – примеч. ред.). Например, на рис. 6 показана схема для использования теплового насоса, бака-аккумулятора и работающего на три разных контура «теплого пола» в разных помещениях. Использование буферной емкости исключает частые включения/отключения (тактование) теплового насоса, таким образом, увеличивается срок службы оборудования.

Рис. 6. Система водяного «теплого пола» и тепловой насос

Для регулирования температуры в контурах «теплого пола» в схеме применяются датчик наружной температуры и сигналы от регуляторов температуры в каждом помещении. Регулирование подачи тепла по этой схеме осуществляется с помощью изменения подачи насосов и путем подмешивания теплоносителя из обратной линии через трехходовой управляемый клапан. Погодозависимое управление существенно повышает энергоэффективность всей системы и позволяет избежать перегрева при оттепели и, наоборот, быстро отреагировать и подать больше тепла в помещения при снижении температуры.

Водяной пол для охлаждения

Важная особенность и неоспоримое преимущество водяных «теплых полов», по сравнению с электрическими, – возможность использования для охлаждения в жаркое время года. Если через трубный контур пропускать не горячую, а холодную воду, то перекрытие будет так же хорошо держать прохладу летом, как и тепло зимой. Огромная теплоемкость пола позволяет ему исполнять роль аккумулятора и, таким образом, стабилизировать температуру в помещении круглый год. Это существенно экономит средства на кондиционирование помещений. Есть комплектные решения, предполагающие использовать для охлаждения и обогрева не только пол, но и стены.

Реверсивные модели тепловые насосов (см. статью «Тепловой насос: охлаждение и система отопления», журнал AW-Therm, № 3, май – июнь 2016 – примеч. ред.) можно использовать не только для обогрева с помощью теплых полов в отопительный сезон, но и для охлаждения помещений в жаркое время года.

Выводы

Таким образом, водяной «теплый пол» – это более комфортная система отопления, по сравнению с традиционными решениями. С учетом того, что она адаптирована к использованию низкопотенциального тепла от возобновляемых источников энергии, она также является экономной и экологичной.

В то же время, водяной «теплый пол» – это сложная инженерная система, обустройство которой является капитальной инвестицией в недвижимость. Её проектирование требует тщательного теплового расчета. Исходя из тепловой мощности, определяются параметры гидросистемы, подбираются подходящие сечение и длина труб контуров, давление и подача насосов, типоразмеры арматуры и регуляторов. В том числе, учитывается максимальная скорость потока в трубах, что сказывается на шумности системы (допустимый уровень – не более 40 дБА).

Параметры систем водяного «теплого пола» очень индивидуальны. Практически не может быть двух одинаковых решений. Поэтому расчет и подбор их элементов должны осуществлять специалисты с опытом работы.

Стоит также помнить, что некачественные материалы и трубы или неправильный монтаж оставляют возможность появления трудноустранимых протечек. Поэтому экономия на более дешевых, но менее долговечных компонентах системы, материалах и на уровне выполнения монтажных работ, как говорится, может впоследствии обойтись «себе дороже».

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 8 903

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Монтаж водяных радиаторов отопления в полу



Вступление

Здравствуйте! В этой статье разберем по шагам монтаж водяных радиаторов отопления в полу. «Смонтируем»  радиаторы в пол водяного отопления, с естественной и принудительной конвекцией. Как смонтировать электрические радиаторы отопления в полу с подробным изучением схемы подключения разберем в следующей статье.

Поэтапный монтаж водяных радиаторов в полу

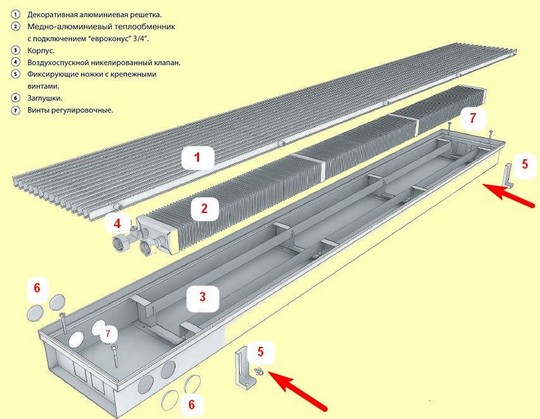

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

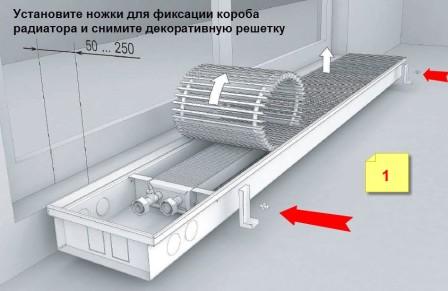

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

На коробе есть регулировочные винты, с их помощью  выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

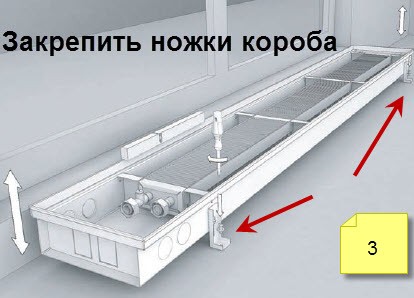

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

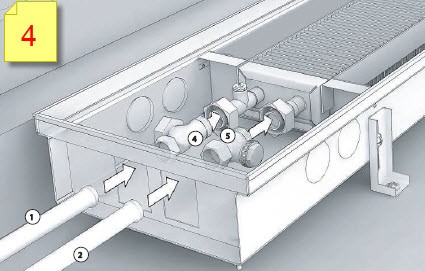

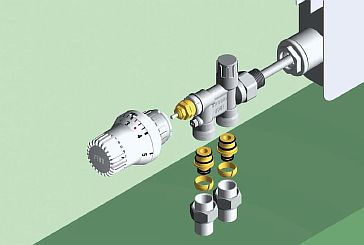

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы,  рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

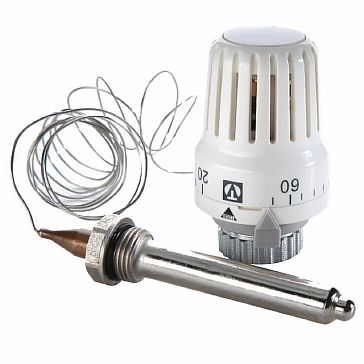

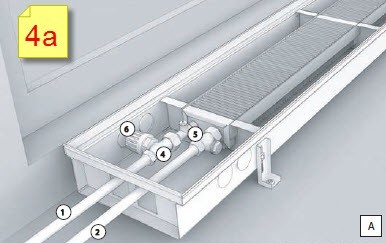

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

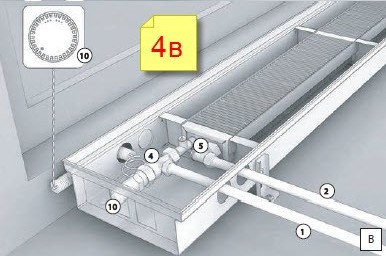

Рис. 4b: Дистанционное регулирование. Ставим термостат  дистанционной  настройкой (10).

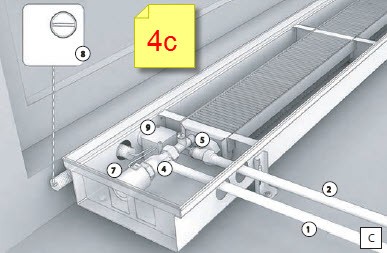

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

Делаем полы

Проверьте крепление короба к полу и подключение отопительного канала.

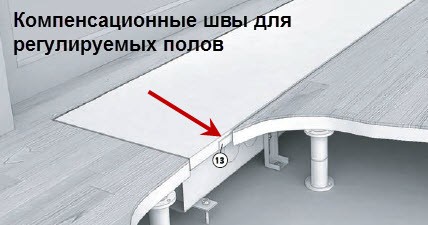

Сделайте проектные полы (стяжка, регулируемые полы и т.п.). При монтаже регулируемых полов, между коробом и элементами пола оставьте компенсационные термошвы с прокладками (13).

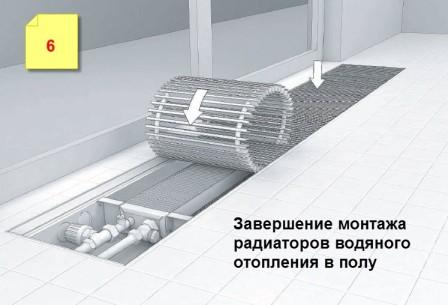

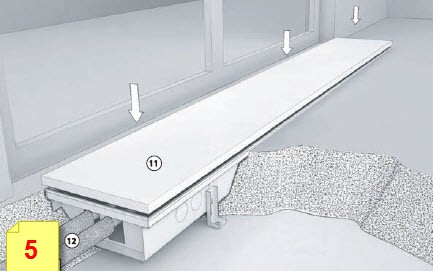

После устройства пола, включая чистовую отделку, закройте короб декоративной решеткой.

Монтаж отопительного канала принудительной  конвекции в полу при водяном отоплении

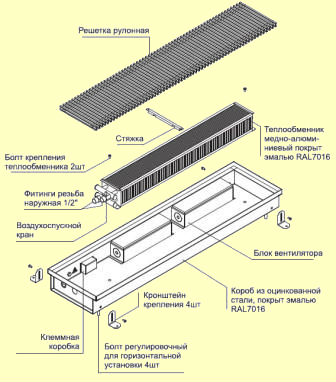

Если вы ставите в пол отопительный кагал с принудительной конвекцией, кроме перечисленных выше шагов, вам нужно подключить систему вентиляции.

Вентиляторы должны быть расположены ближе к окну или с двух сторон от теплообменника.

В зависимости от длинны отопительного канала, вентиляторов может быть несколько. Все они объединены в общую схему. Питание вентиляторов осуществляется от переменного тока 220 вольт или через понижающий трансформатор, который входит в комплект радиатора.

Никаких сложностей в подключении нет, только заранее нужно подвести электропитание для вентиляторов.

©Obotoplenii.ru

Другие статьи по теме





Энергосберегающие системы, тепловые насосы, солнечные коллекторы, инженерная сантехника, отопление, водоснабжение — Дзержинск, Нижний Новгород, Москва, Россия

Энергосберегающая система напольного отопления и охлаждения

Системы поверхностного отопления обеспечивают превосходные температурные условия для жизни и работы по оптимальной цене. Наши энергосберегающие решения – идеальный вариант для использования с источниками возобновляемой энергии, они помогают уменьшить затраты электроэнергии и снизить уровень выбросов CO2. Наши решения обеспечивают наилучшую основу для создания идеального климата в помещении.

Компания «Квадрат» занимается производством систем водяного напольного отопления, настенного отопления, потолочного отопления, а также аналогичных систем охлаждения. Благодаря низкой рабочей температуре теплоносителя, используемой в системах поверхностного отопления, данный способ является наиболее энергосберегающим для распределения тепла в здании. Низкая рабочая температура теплоносителя позволят использовать источники тепла оптимально эффективно. В идеале это такие источники возобновляемой энергии, как грунтовый или воздушный тепловые насосы. В результате минимально снижаются первичное потребление электроэнергии и выбросы CO2 в атмосферу. Вместе с тем система поверхностного отопления позволяет создать максимальный комфорт для ее пользователей и даже может быть использована в качестве системы охлаждения без дополнительных затрат. Все оборудование системы скрыто от глаз, что дает свободу в выборе любого архитектурного стиля.

В пользу выбора иной системы для отопления или охлаждения помещений не найдется ни одного аргумента «за». Незначительно большие капиталовложения на начальном этапе, по сравнению с традиционными системами отопления, окупятся сторицей в течение срока эксплуатации здания из-за более низкого энергопотребления.

Системы напольного отопления оказывают благотворное влияние на здоровье человека. Невидимый тип установки позволяет забыть об уборке пыли и грязи за радиаторами и выступающими трубами. При работе система не поднимает в воздух пыль, что создает идеальные условия для людей, страдающих от аллергии. Нежное лучистое тепло, генерируемое системами поверхностного отопления воздействует непосредственно на объекты, находящиеся в помещении, минуя промежуточную стадию начального прогревания воздуха. В результате – тот же уровень комфорта, но при температуре в помещении на 2°C ниже. А это благотворно влияет на здоровье человека, ведь держать ноги в тепле, а голову в холоде – это именно то, что необходимо человеку для поддержания здоровья.

Каждый квадратный метр жилища может использоваться системой напольного отопления для нагревания комнаты, что позволяет создать в помещении здоровый климат. Существует возможность использовать различные источники энергии, но наиболее эффективной работа системы будет при ее использовании с источниками возобновляемой энергии. По сравнению с эксплуатацией традиционных систем отопления, использование систем напольного отопления позволяет экономить до 12 процентов электроэнергии и затрат на эксплуатацию.

Неотъемлемой частью напольного отопления является интегрированная система управления, призванная обеспечить наивысший уровень комфорта. Беспроводное управление температурой в отдельной комнате с помощью Технологии автоматического баланса (ABT) и уникальной собственной запатентованной технологией – это новейшая разработка для систем напольного отопления и охлаждения. Использование современной технологии – это новый способ интеллектуального управления температурой в отдельной комнате, что дополнительно позволяет снизить потребление электроэнергии. Так как все решения в области поверхностного отопления и охлаждения используют низкую температуру теплоносителя, расход электроэнергии такими системами изначально ниже, чем у большинства других систем.









Экономичное использование площади и пространства

Минимальное обслуживание

Идти на дополнительные расходы при строительстве или реконструкции помещений всегда сложно, поэтому дополнительных затрат на системы отопления в них зачастую не предусматривается. Традиционные видимые отопительные системы, включающие трубопроводы, каналы и вентиляторы требуют регулярной очистки, замены деталей, окраски и обслуживания. Этого нельзя сказать о системе напольного отопления . Система напольного отопления не требует обслуживания, что позволяет снизить эксплуатационные затраты и увеличить рентабельности инвестиций.

Для любых типов конструкций полов

Напольное отопление может быть единственным источником тепла или использоваться в комбинации с другими отопительными системами, такими как воздушное отопление, радиаторы и напольные конвекторы. Для подогрева циркулирующей по трубам воды или другого теплоносителя можно использовать тепло от теплоцентрали либо различные источники энергии – нефть, газ, солнечную или электроэнергию. По сравнению с традиционным радиаторным отоплением при эксплуатации напольного отопления расходы на топливо/энергию снижаются на 8-15%.

Конструкция системы

Основным элементом в системе промышленного напольного отопления являются трубы PЕ-Ха, укладываемые внутрь бетонной конструкции пола. Они изготавливаются из модифицированного полиэтилена высокой плотности и рассчитаны на давление 6 бар и максимальную рабочую температуру 95°С. Материал позволяет изменять расстояние между петлями от 100 до 300 мм. Компания «Квадрат» предлагает готовые комплекты оборудования для устройства теплого пола различного метража.

Принцип работы

Система напольного отопления работает по принципу распределния теплоносителя с помощью подающего и обратного коллекторов. Вентиль на подающем коллекторе может регулироваться вручную либо снабжен исполнительным механизмом, управляемым автоматически от термостата. Коллекторы и фитинги изготовлены из материала, стойкого к обесцинкиванию и имеющего высокую коррозийную стойкость. Оборудование для регулирования температуры воды, состоящее из контроллеров, термостатов и исполнительных механизмов, обеспечивает точную регулировку внутренней температуры в каждом помещении. Система напольного отопления также предоставляет возможность установки беспроводной системы управления нового поколения Uponor DEM с функцией автоматической балансировки петель напольного отопления.
Насосные группы позволяют подключаться ситему напольного отопления к существующей системе радиаторного отопления и состоят из циркуляционного насоса, трехходового вентиля и термостата. Насосная группа обеспечивает понижение температуры и необходимые параметры циркуляции теплоносителя по петлям напольного отопления.

Универсальная система

Данная система напольного отопления является универсальной и может применяться не только внутри помещений, но и снаружи как система снеготаяния на открытых площадках. Кроме того, система может применяться для охлаждения помещений в летний период года в качестве альтернативы воздушному кондиционированию, или даже для создания льда на катках и ледовых аренах.

Посмотреть референц реализованные проекты в России >>>

Компания «Энергосберегающие системы» предлагает услуги проектирования,
поставки, монтажа, сервисного обслуживания систем напольного отопления и охлаждения

Некоторые выполненные наши работы по напольному отоплению и охлаждению зданий

Услуги включают в себя:

1. Проработку и согласование с клиентом инженерного решения.
2. Проработку несколько вариантов проектов (инженерных решений).
3. Технико-экономическое обоснование выбранного инженерного решения.
4. Подробные чертежи, планы, схемы, разрезы.
5. Необходимые узлы, деталировки.
6. Схема автоматизации инженерного оборудования с подробным описанием алгоритма работы и с возможностью интеграции в общую систему управления зданием (центральная диспетчеризация, умный дом).
7. Подробные спецификации на оборудование и материалы (отдельно по каждому виду инженерных систем).
8. Смету на материалы, работу.
9. Сетевой график производства работ.
10. Поставка оборудования.
11. Монтаж.
12. Сервисное и гарантийное обслуживания.

В рамках одной организации Вы получаете разработку проекта, все необходимое оборудование, профессиональный монтаж и сервисное обслуживание.

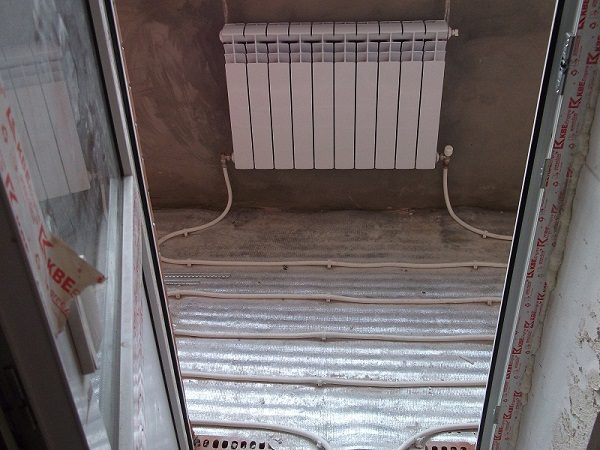

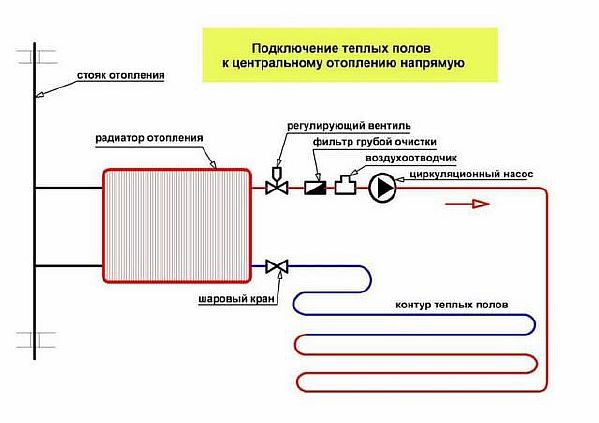

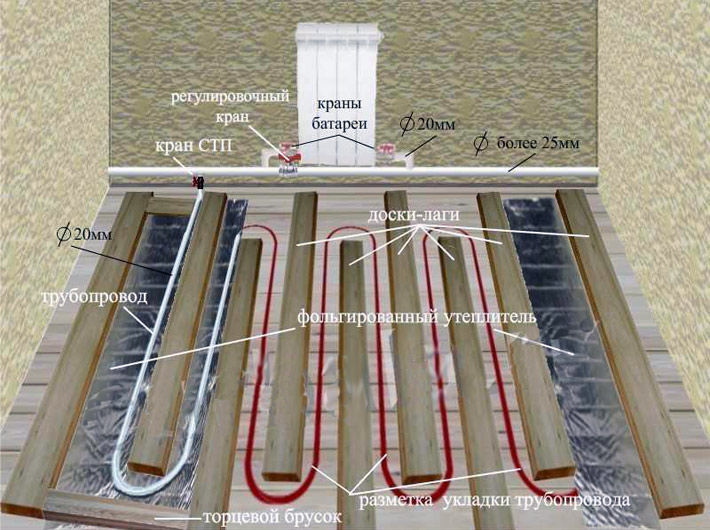

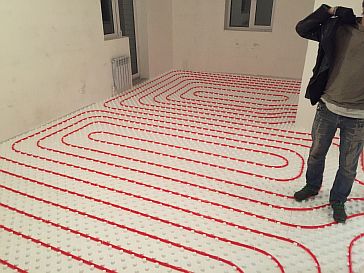

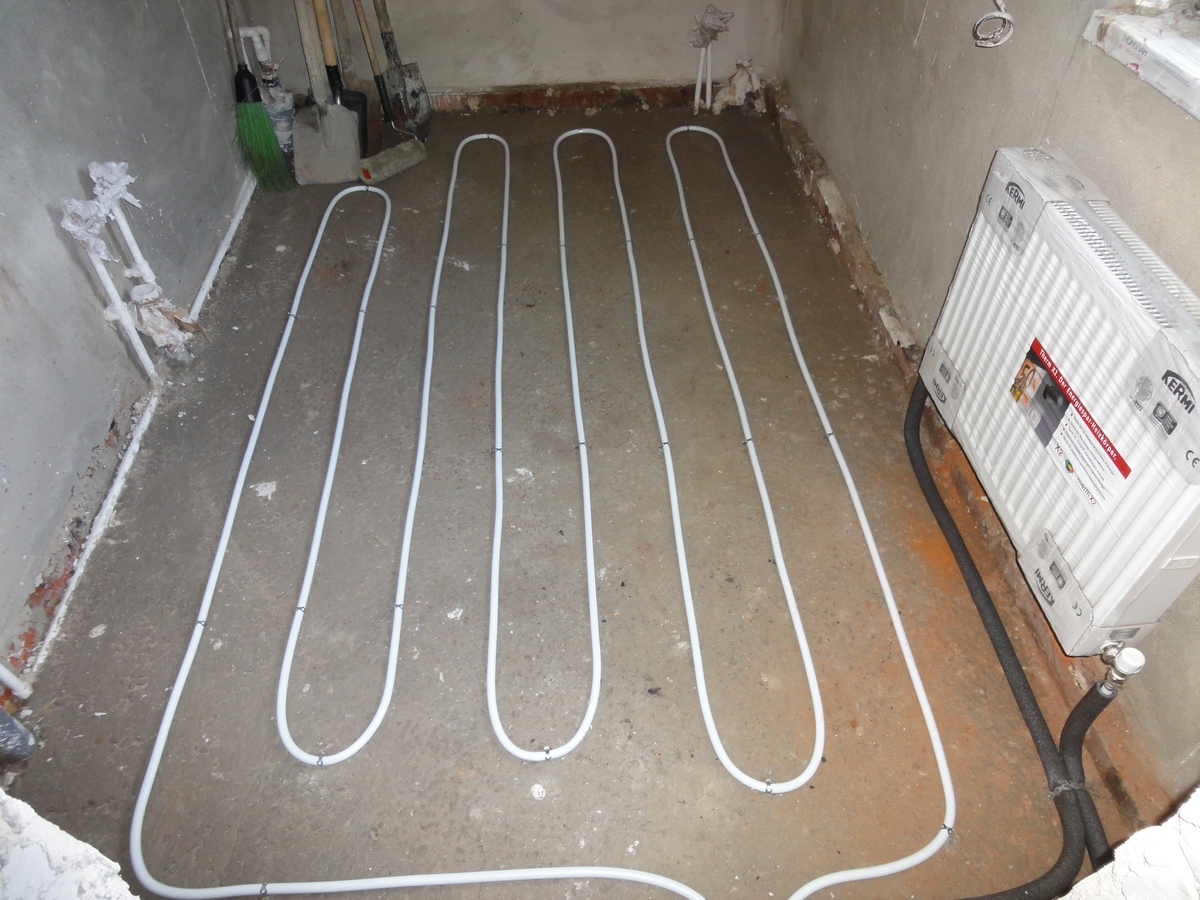

Теплый пол от батареи центрального отопления в квартире – схемы, монтаж и первый запуск

Сегодня, решая проблему обогрева своего жилья, большинство владельцев обращают внимание на следующий вид отопления — нагревательные полы.

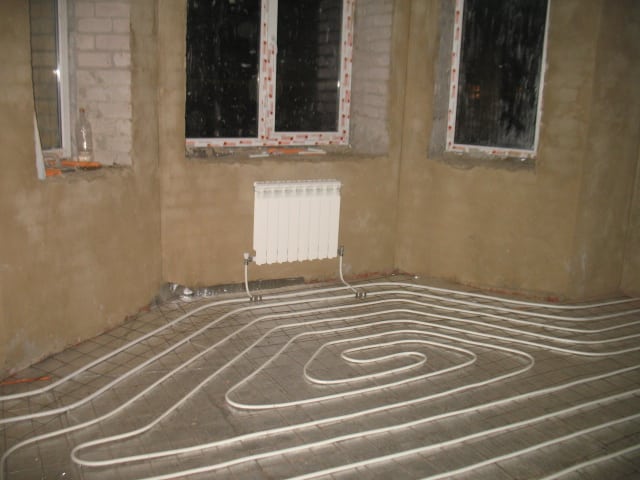

При этом, наиболее популярным видом, как в частном доме, так и в квартире являются водяные тёплые полы, запитанные от батареи, а в ванной комнате не редко делаются гидрополы от полотенцесушителя.

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут находиться в тепле, а голова в более прохладном пространстве, что полезно для здоровья.

Ещё один положительный момент такого отопления — экономия, теплопотери уменьшаются до 20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире, в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не гоняют частицы пыли по помещению, как при радиаторном обогреве.

К недостаткам такого сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий значительные финансовые затраты. Кроме того, при подключении тёплого пола к радиатору, он будет функционировать только при наличии отопления в батареях.

Можно ли сделать теплый пол от батареи – законно подключение или нет?

В квартире многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но потребуется решить ряд вопросов. Основной — получить разрешение на врезку в центральное отопление дома от теплосетей, так как это может сказаться на работе радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы могут привести к аварийной ситуации, и затоплению квартиры снизу.

К сведению! Без наличия данного разрешения, установка тёплого пола будет незаконной, и при обнаружении такой врезки на вас будут наложены штрафные санкции.

Чтобы сохранить тепловой баланс в доме существует три законных варианта монтажа тёплого пола к радиатору:

1. Если в квартире двухтрубная схема подключения батарей;
2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких случаях, установка пола с обогревом в одной квартире не влияет на режим отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к нарушению гидравлического баланса, что скажется на работоспособности всей системы.

К сведению! При невозможности врезать пол с обогревом в магистраль напрямую, законно получить разрешение на установку водяного пола нельзя.

Схемы подключения

Для подключения тёплых полов существует несколько схем, которые рекомендуют использовать специалисты.

Подключение теплого пола к радиатору

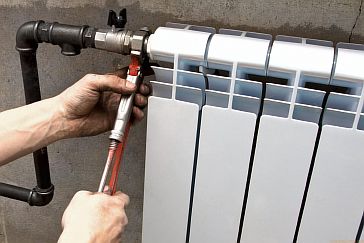

Подключать контур водяного тёплого пола к радиатору — самый простой и лёгкий способ в плане монтажа. Кроме того, обходится такая конструкция не дорого. Но, производить регулировку температурного уровня в системе, смонтированной таким способом не возможно.

К сведению! При подключении пола с обогревом по данной схеме, происходит снижение количества теплоносителя в стояке. Поэтому, выдаётся разрешение на такую врезку в квартире многоэтажки редко.

Для конструирования ТП потребуется насос с небольшой мощностью, он необходим для продвижения теплоносителя по магистрали.

Принцип действий выглядит так:

• Сверху от батареи выводится специальный контур для тёплого пола. На нём устанавливается фильтр, воздушная трубка и циркуляционный насос.

• Второй конец трубы подсоединяется к радиатору внизу. Охлаждённый теплоноситель через обратку батареи будет уходить к месту нагрева.

• На циркуляционный насос устанавливается термоголовка или сервопривод, они способствуют регулировке температурного режима. Когда температура воды в контуре пола превышает допустимый уровень, насос выключается и обогрев приостанавливается.

К сведению! Запитать тёплый пол от батареи напрямую, без регулировочных клапанов невозможно, так как вода в радиаторе имеет степень нагрева в 2 раза больше, чем требуется для полового устройства.

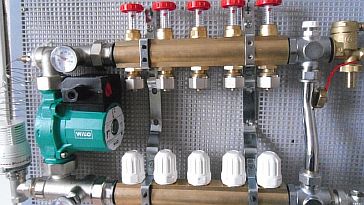

Подсоединение на байпас через балансировочные RTL  клапаны (смесительный узел)

Данная схема заключается в подсоединение труб пола к обратке радиатора. Для этого:

• Выводится ветка из обратной трубы.
• На ней производится установка смесительного узла с трёхходовым клапаном оснащённым термоголовкой, и циркуляционного насоса.

• От насоса протягиваются трубы.
• Другой конец петли подсоединяется к обратке отопления через байпас, по ней остывший теплоноситель направляется к месту нагрева. При этом расстояние от подающего до обратного шланга не должно быть меньше 30 см.

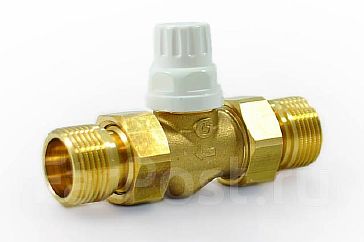

• Монтируется двухходовой клапан с головкой на байпасе. Его функция заключается в регулировке температуры воды в магистрали пола. При превышении температурного придела, клапан закрывает выход охлаждённой жидкости из трубопровода. Остывший теплоноситель направляется через байпас к трёхходовому клапану, где он разбавляет горячую воду, идущую в петли пола.

После того, как температурный уровень теплоносителя в полу нормализован, двухходовой клапан вновь освобождает выход остывшей жидкости.

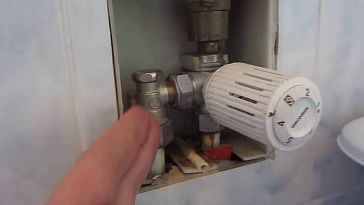

Подключение через терморегулирующий монтажный комплект

Ещё один вариант как можно смонтировать тёплый пол в квартире — использовать монтажный комплект, он рассчитан для подсоединения только одного контура, который способен обогреть небольшую площадь. При данной схеме нет надобности в установке смесительного узла.

Термомонтажное приспособление включает в себя:

• температурный ограничитель для теплоносителя;
• клапан для регулировки температуры воздуха в квартире;
• воздухоотводчики.

При такой комбинированной схеме, вода поступает в петли пола напрямую, а не через коллектор. Но при этом, теплоноситель подаётся в трубопровод нагретый до 80 градусов, остывает он прямо в контуре пола.

То есть, происходит поступление большого количества горячей воды в змеевик, затем термоголовка перекрывает подачу теплоносителя. После остывания его в контуре, подаётся новая порция.

Сконструировать такую конструкцию не сложно, монтажный комплект подсоединяется к радиатору. А так как петля всего одна, но нет надобности в установки насоса, для принудительной циркуляции жидкости.

Данная схема подходит для двухтрубной разводки, при однотрубной потребуется дополнительно установить байпас и балансировочный кран.

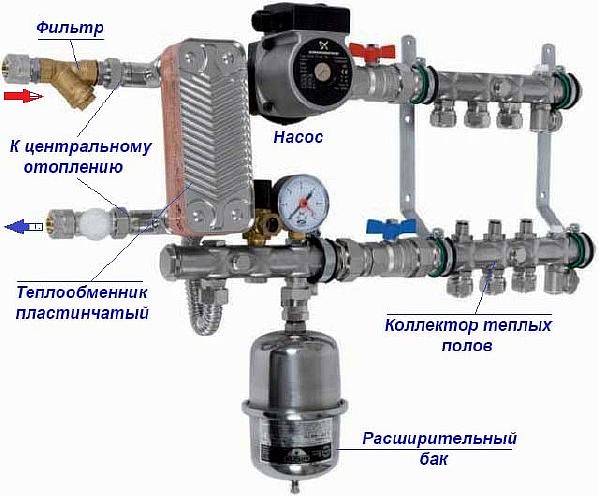

Схема с теплообменником

Теплообменник — приспособление из медных пластин, которые передают тепловую энергию от теплоносителя, имеющего высокую температуру к менее нагретой жидкости.

Качество работы данной конструкции выше, так как она лишена недостатков предыдущих схем. Такое устройство отличается длительным сроком службы, так как циркуляция теплоносителя полностью автономна.

Передаётся тепло через оборудованный теплообменник, где происходит изолированное движение воды в змеевике пола и радиаторе.

Монтаж тёплого пола с теплообменником имеет ряд положительных сторон:

• осуществляется автоматическая регулировка температуры пола;
• теплообменник стальной, поэтому имеет длительный срок службы;
• нет риска гидроударов;
• не изменяется гидравлическое сопротивление в центральной отопительной системе.

Процесс подключения производится в следующей последовательности:

• Теплообменник подсоединяется к обратной и входной трубе отопления.

• Затем устанавливается циркуляционный насос.
• После чего, трубы обратки и входа теплообменника соединяются с соответствующими шлангами контура пола, или коллекторной группы, при наличии нескольких петель.

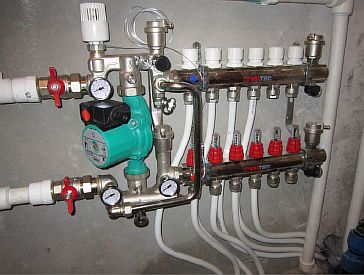

Установка коллектора

Коллектор — устройство, которое отвечает за регулировку подачи теплоносителя и его температуру. С его помощью можно осуществлять балансировку контуров пола и выпускать воздух из системы.

При монтаже тёплого водяного пола в загородном доме коллектор подсоединяется к автономному котлу, в квартире же он подключается к отоплению, к трубе подаче и обратке радиатора.

Пред коллектором, на трубы подачи и обратки устанавливаются запорные клапаны. С их помощью можно отключать тёплый пол для проведения его ремонта.

Чтобы сбрасывать воздух из трубопровода, на коллектор устанавливается воздухоотводчик. А для обеспечения надлежащего движения воды в змеевик пола, на трубе подачи радиатора, перед коллекторным узлом, устанавливается насос.

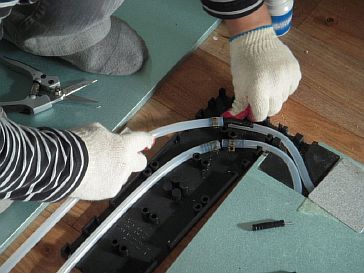

После чего, один конец полового шланга подсоединяется к подающему выходу коллекторной группы, а второй к обратке.

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

К сведению! Тёплые полы практически не требуют проведения дополнительного обслуживания.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Видео инструкции

как подключить к радиаторам в частном доме

В городских квартирах в качестве отопления используют радиаторную систему. Все нагревательные приборы в многоквартирном доме связаны между собой. Нарушение целостности водяной магистрали изменит обогрев помещений на нижних этажах.

Альтернативой радиаторному отоплению является напольный обогрев. В городских квартирах устанавливают электрические нагревательные приборы: кабель, карбоновые стержни или термоплёнку. Водяную магистраль от батареи проводить не разрешается.

Если в комнате установлен котёл для обеспечения домочадцев горячей водой, то от него можно вывести отдельный контур для тёплого пола. В частных домах позволены любые варианты обогрева и подключения к нагревательным приборам. Какую систему отопления лучше установить в коттедже? Как подключают напольную магистраль к батареям?

Радиаторное отопление

В городских квартирах традиционно устанавливают радиаторное отопление. Оно эффективно и надёжно. Нагревательные приборы находятся на виду, что позволяет быстро провести ремонтные работы.

Производители предлагают радиаторы различных модификаций под любой дизайн помещения. При необходимости используют защитные панели, чтобы скрыть батареи. Каковы преимущества и недостатки у радиаторного отопления?

• Нагрев воздуха происходит быстро, что важно для коттеджей, которые используются не каждый день.
• На пол можно укладывать любое покрытие, в том числе и деревянное, ламинат или паркет. Для облицовки, выполненной из древесины нежелателен перегрев. Материал тёплый, обладает низкой теплопроводностью. Для напольного обогрева устанавливать облицовку из древесины не рекомендуют. Пол из ламината или паркета плохо отдаёт тепло.
• Если пол утеплён недостаточно хорошо, то радиаторный обогрев будет оптимальным решением.

Наряду с положительными характеристиками, отопление имеет некоторые минусы. Тепло от нагревательных приборов поднимается вверх. Температура на полу ниже, чем в области потолка. Для утепления пола используют ковролин, ковры.

Тёплый воздух от радиаторов вызывает завихрения, которые поднимают пыль в комнате, что для аллергиков нежелательно. Батареи сильно сушат воздух. Чтобы сохранить в помещении нормальную влажность на уровне 55%, устанавливают увлажнители.

Радиаторное отопление предполагает 2 схемы: однотрубную и двухтрубную. Однотрубную систему называют «ленинградкой». Горячий и охлаждённый теплоноситель циркулируют по одной трубе. «Ленинградка» предназначается для обогрева небольших домов, с количеством радиатором 3-5 шт. Последние приборы нагреваются недостаточно хорошо.

При двухтрубной системе горячая и охлаждённая вода циркулируют в разных трубах. К обратному контуру батареи подсоединяются посредством байпасов. Двухтрубную систему можно устанавливать в больших домах, с количеством радиаторов до 8-10 шт.

Трубопровод выводится от котла. Температура теплоносителя достигает 95 0С. Нормальный тепловой режим батарей 80 0С.

Для увеличения скорости движения горячей и холодной воды по контурам устанавливают циркуляционный насос. Его подключают к обратной трубе. Он нагнетает теплоноситель в котёл. Перед насосом устанавливают грязевик, воздушную трубку и расширительный бачок. В него поступает часть жидкости; давление в трубах сохраняется.

В небольших домах циркуляционного насоса не устанавливают. Трубопровод укладывают под наклоном. Подающий контур располагают под наклоном к радиаторам. Теплоноситель поступает в батареи под действием гравитации. Возвращается охлаждённая вода по магистрали, которая имеет наклон к котлу.

Если подключить тёплый пол к одному из радиаторов, то количество горячей воды уменьшится. Другие приборы будут нагреваться недостаточно хорошо. Необходимо просчитать систему отопления. Обычно увеличивают мощность котла.

Рекомендуют в частных домах вводить напольную магистраль из последней батареи. «Тёплый пол» подключают к обратной трубе. Температура теплоносителя в ней 45 0С. Это оптимальный тепловой режим для водяного напольного обогрева.

Напольный обогрев

Система отопления «тёплый пол» монтируется быстро. Если используют пластиковые трубы, то монтаж проходит за несколько часов. При работе не образуется много грязи. Система имеет свои преимущества.

• Эффективный обогрев помещения. Тёплый воздух поднимается от облицовки пола и от предметов интерьера вверх. На полу температура выше, чем около потолка. Нет необходимости укладывать ковры, надевать тёплую домашнюю обувь.
• Не образуется завихрений воздуха, пыль не поднимается, для людей, которые страдают бронхиальными заболеваниями, «тёплый пол» является более благоприятной системой отопления.
• Температура пола не превышает 25 0С. Влажность воздуха остаётся нормальной.
• Отсутствие радиаторов в помещении.

Среди недостатков напольной системы отопления выделяется продолжительный обогрев комнаты. Жидкостная магистраль спрятана в стяжку. При протечках, выполнить ремонтные работы будет затруднительно.

Тем не менее, напольный обогрев используют как в качестве основного, так и дополнительного средства отопления. Владелец коттеджа самостоятельно решает, какую систему выбрать, тёплый пол или батареи.

Водяную напольную магистраль выводят от котла. Контур подключают к подающему и обратному коллекторам. Гребёнку соединяют с выходами в котле.

К обратному контуру подключают циркуляционный насос, с трёхходовым или двухходовым клапанами. На них устанавливают термостаты с датчиками температур. Система обогрева функционирует автоматически.

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

• Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
• Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
• Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

• Выводят петлю из обратной трубы.
• На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
• От насоса выводят напольную магистраль.
• Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
• На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
• При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

Автономное отопление своими руками. Экономный котел из батареи для теплого пола

Загрузка…

электрическое, водяное, разновидности систем, их плюсы и минусы

Напольное отопление, или система «теплый пол», пользуется в настоящее время заслуженной и все возрастающей популярностью. И причина этому — не только дань моде.

Длительное время в квартирах многоэтажных зданий и в частном секторе радиаторная система отопления существовала практически безальтернативно. Исключение составляли разве что старинные печи, переоборудованные на газовое отопление. Данная ситуация была обусловлена простотой монтажа и ремонта радиаторной системы.

Невозможность регулирования температуры радиаторов и параметров теплового режима в помещении при использовании централизованного водяного отопления привели к тому, что начали формироваться и другие системы.

Наиболее распространенными из них в настоящее время стали следующие системы отопления: радиаторного, конвекторного, воздушного, потолочного, напольного.

Держим голову в холоде, а ноги — в тепле

Одно из основных преимуществ напольного отопления состоит в том, что оно полностью соответствует физиологическим потребностям человека. Не зря пословица утверждает, что надо держать голову в холоде, а ноги в тепле. Именно такое распределение температуры в помещении, когда внизу более тепло, а вверху прохладнее, считается оптимальным для сохранения здоровья.

При установленном радиаторном или конвекторном отоплении, в силу действия законов физики и никем не отмененного явления конвекции, более нагретый воздух непременно начинает подниматься вверх. В результате получается картина, совершенно противоположная физиологическим потребностям человека. Так, если на настенном термометре установится отметка +23°С, а вблизи пола она обязательно будет ниже на несколько градусов, достигая примерно +20°С, в такой комнате все без исключения жильцы будут испытывать ощущение озябших ног.

Распределение потоков тепла при использовании обычного радиатора.

Установленная в помещении система напольного отопления позволяет получить картину распределения тепловых потоков, полностью соответствующих физиологическим потребностям человека. Теплый воздух поднимается с пола к потолку, следовательно, на уровне головы температура в помещении обязательно окажется ниже. И это не единственная выгода, которая обеспечивается данным видом обогрева помещений.

Система напольного отопления обеспечивает нагревание воздуха на высоте до 2 метров от уровня пола, что соответствует стандартам комфортного пребывания в любом помещении. И при этом выдерживается условие комфортности, требующее, чтобы на уровне ног температура была выше, чем температура на уровне головы.

Основные преимущества и недостатки напольного отопления:

Равномерный нагрев воздуха над всей поверхностью пола устраняет явление конвективного сквозняка, имеющего место при радиаторном отоплении.

Система теплоизоляции, предусмотренная монтажом теплого пола, препятствует потерям тепла через непродуктивный нагрев чернового пола. Благодаря теплоизоляции экономится от 30% до 40% тепловой энергии и, соответственно, расходов на обогрев. Аналогичные потери тепла через первоочередное нагревание стен и потолка в случае радиаторного или конвекторного обогрева неминуемы.

По типу нагревателя все теплые полы разделяются на следующие классы: водяные — нагрев пола происходит вследствие циркуляции по трубам нагретой воды; электрические — обогрев осуществляется вследствие прохождения электрического тока по нагревательному кабелю.

На рисунке изображена схема распределение тепла при использовании теплых полов.

Краткая схема обустройства водяного напольного отопления

Конструктивно система теплого пола монтируется следующим образом:

1. На основание, т.е. черновой бетонный пол или междуэтажное перекрытие, наносится слой тепло- и гидроизоляции.
2. Распределяется нагреватель с подсоединенным к нему датчиком температуры.
3. Вся конструкция заливается сверху бетонной стяжкой.
4. Поверх бетона укладывается декорирующее напольное покрытие.

Теплоизоляционный слой препятствует непродуктивному расходу тепла на нагревание перекрытия пола, за счет чего получается внушительная экономия, 30 — 40% от суммарных расходов на обогрев.

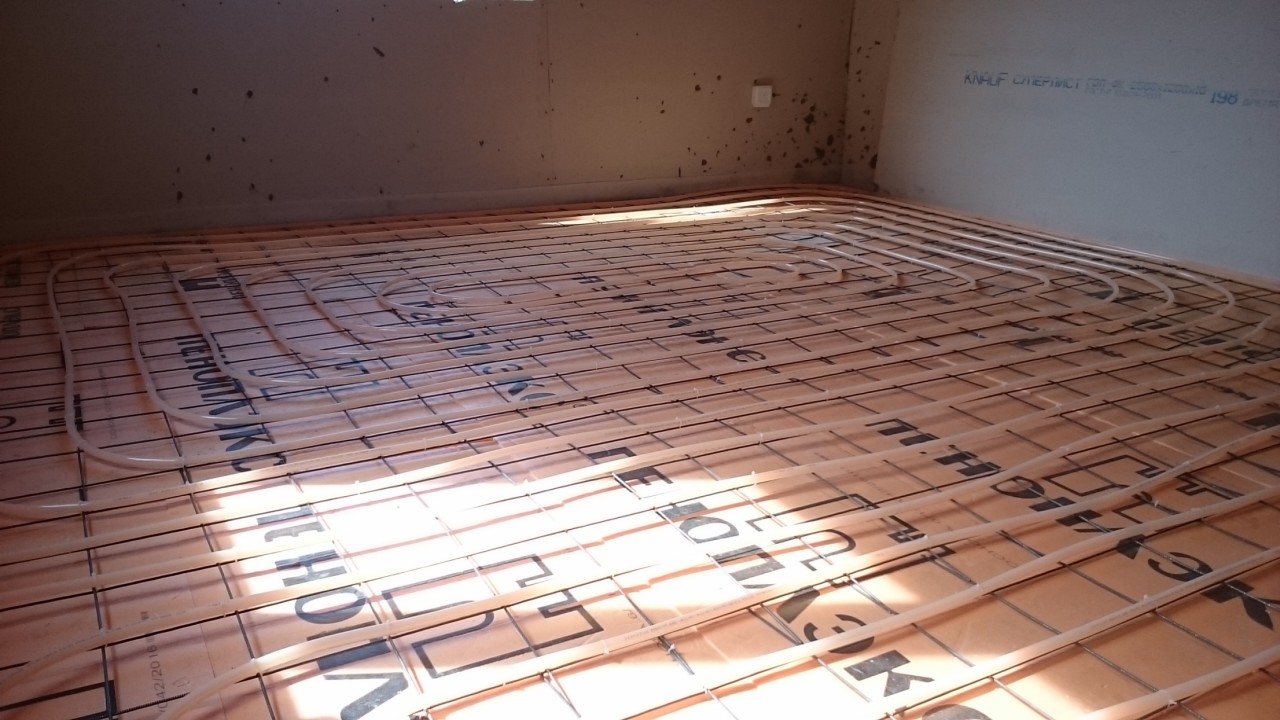

Существует две основные схемы укладки труб с теплоносителем водяного типа: параллельно (зигзагом), спиралью.

Их называют соответственно «улитка» и «змейка». Схема «змейка» предусматривает укладку трубы по периметру всех наружных стен, затем поворот в обратную сторону. Схема «улитка» состоит в том, что труба постоянно ведется по периметру помещения, сужаясь к центру. При этом трубы укладывают через один ряд, оставляя места для обратного хода.

«Змейка» труб водяного напольного отопления.

Бывает и комбинированная схема, в которой часть пола выкладывается по схеме «улитка», остальная — «змейкой». Выбор оптимальной схемы зависит от размеров помещения, его формы, наличия и количества наружных стен. Так, для усиленного обогрева наружных стен с северной стороны здания можно все трубы с горячей водой вести вдоль этих стен, используя «улитку». Аналогичным образом монтируют теплый пол в лоджиях и остекленных балконах. Можно также регулировать величину шага укладки (расстояния между трубами), уменьшая его у наружной стены или около окна, что обеспечит более равномерный нагрев пола и помещения в целом.

Когда процесс монтажа коллекторного шкафа завершен, в него заводят трубы — подающую теплый теплоноситель и возвратную, обеспечивающую отток отработанного теплоносителя. К концам труб подсоединяют соответствующие коллекторы для соединения с системами подачи горячего теплоносителя и отвода остывающего.

Система установки коллектора и монтажа теплого пола в целом является отдельной темой. Здесь же важно отметить, что система напольного отопления с водяным теплоносителем позволяет максимально точно регулировать желательную температуру пола. С этой целью коллекторы оборудуются регулирующими вентилями и смесителем.

Система напольного отопления, использующая электрическое напряжение, может быть смонтирована с использованием одного из трех нагревательных элементов: двужильного нагревательного кабеля, нагревательного мата, инфракрасной отопительной пленки.

Преимущества и недостатки различных типов систем напольного отопления

Электрическое напольное отопление не менее удобно, чем водяное, но оно немного проще в выборе схемы монтажа. Поскольку нагревание всех частей теплого электрического пола происходит одинаково, нет необходимости выбирать, по какой схеме лучше укладывать двужильный нагревательный кабель.

На сегодняшний день большим спросом пользуются готовые напольные нагревательные маты, в которых нагревательный кабель уложен и закреплен. Нагревательный мат предназначен для оборудования теплого пола без верхнего закрепляющего цементного слоя. Он устанавливается в слой плиточного клея непосредственно под выбранное декоративное напольное покрытие. Монтаж подобного теплого пола упрощен и состоит в распределении матов по площади пола.

Кроме использования кабеля и матов для обустройства электрического теплого пола можно выбрать инфракрасные отопительные пленки. Наиболее хорошо зарекомендовали себя ИК пленки производства Южной Кореи. Они выпускаются разной ширины, а их длина зависит от размеров помещения.

Остальные подробности соединения всех частей системы напольного обогрева специалистам понятны по определению, а для неспециалистов, скорее всего, останутся тайной, постичь которую самостоятельно они вряд ли захотят. Это дело слишком ответственное, и для него недостаточно знаний курса школьной физики. Кроме знаний потребуются специальные приборы, без которых выполнить данные работы будет просто невозможно.

Устройство электрического теплого пола.

Теплый пол — обеспечим комфорт и уют легким движением термостата

Неоценимое преимущество теплого пола — гибкая система управления его функционированием. Эта система обеспечивает желательную температуру помещения и регулирует график работы теплого пола. Она состоит из термостата и датчиков температуры. Управляют параметрами теплого пола следующие приборы:

1. Датчики температуры пола.
2. Датчики температуры воздуха в помещении.
3. Система совместного использования обоих типов датчиков.

Термостат со встроенным датчиком температуры недостаточно эффективно справляется с задачей регулирования подачи тепла нагревательной системой. Показания такого датчика способны исказиться случайным сквозняком из открытого окна или потоком теплого воздуха, который выделяет даже включенный фен или иные работающие приборы.

Качественные термостаты как достаточно сложные и дорогие приборы способны регулировать периоды включения/выключения системы в зависимости от выбранного режима:

1. Постоянное поддержание желаемой температуры.
2. Программирование поддержания температуры в соответствии с суточным режимом обогрева.
3. Программирование поддержания температуры согласно недельному временному циклу.

Система управления водяным полом регулирует частоту подачи горячей воды, для электрического теплого пола регулируется подача напряжения.

Если «теплый пол» применяется как единственный способ обогрева помещения, важно убедиться, что мощность выбранной системы окажется достаточной для компенсации потерь тепла, уходящего из помещения. Поэтому один из самых важных моментов установки теплого пола — максимально точный расчет потерь тепла перед тем, как выбрать все приборы и элементы желаемой системы напольного обогрева.

Оцените статью: Поделитесь с друзьями!
