Монтаж крыши на газобетонные блоки – как установить, поставить, крепление к мауэрлату, как ставить и выставить, как класть, как сделать верхнюю обвязку, как усилить

Содержание

выбор крепежа и выполнение монтажа

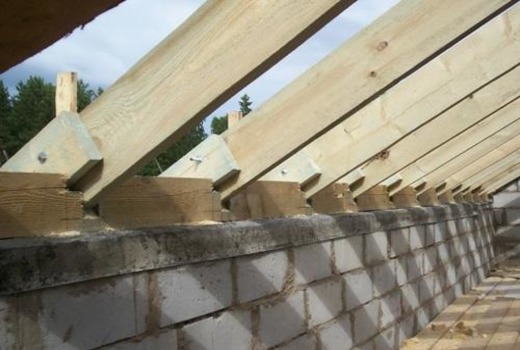

Крепление крыши к газобетонной стене

Крепление крыши к газобетонной стене

Газобетон – достаточной прочности строительный материал. Однако в месте соединения элемента крепления с газобетонной массой, не возникает прочного сцепления из-за высокой пористости материала. Поэтому, когда дело доходит до возведения кровли, встает острый вопрос о том, как сделать максимально прочное крепление крыши к стенам из газобетона?

Ведь в ходе эксплуатации кровля испытывает различного рода нагрузки – ветер, дождь, тяжесть выпавшего снега, мороз, жара, межсезонные колебания температуры и влажности.

Все это естественным образом будет влиять на место соединения элементов крепежа с газобетоном и эксплуатационные характеристики кровли. Поэтому, прежде чем приступать к такому ответственному делу, как возведение кровли, рассмотри все, что нужно знать о ее креплении, выборе материалов и элементов крепежа.

Содержание статьи

Виды крепежа для крыши газобетонного дома

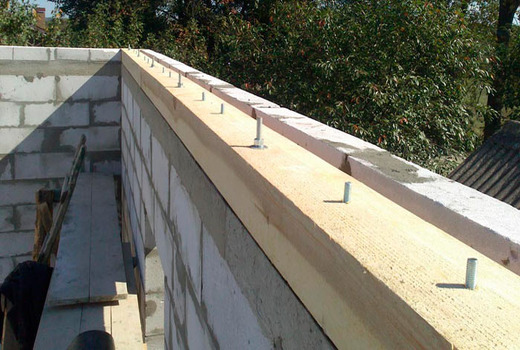

Дома из газобетона: крыша крепление мауэрлата к газобетону

Дома из газобетона: крыша крепление мауэрлата к газобетону

Первое, о чем следует узнать — это какими элементами в принципе крепится крыша для дома из газобетона. Речь идет, прежде всего, о надежной фиксации мауэрлата – основания кровельного каркаса, лежащего на газобетонной стене, к которому крепятся стропила.

Сегодня существует много учебного материала по строительству крыш для домов из газобетона. В том числе и видео: «Газобетон, строительство, крыша», представленное в нашей статье.

Однако внимания элементам крепления там уделено немного. Поэтому рассмотрим более обзорно самые популярные элементы для крепления мауэрлата и их особенности (инструкция с фото на упаковке производителя, если она там вообще есть, обычно не охватывает всех вопросов и требует разъяснения).

Элементы крепления для газобетона

Элементы крепления для газобетона

Типы креплений мауэрлата газобетонного дома

Тип крепленияОсобенности
Стальная проволока Крепление мауэрлата на проволоку

Крепление мауэрлата на проволоку

 Этапы создания:
  1. За 3-4 венца до окончания кладки между блоками оставляется проволока достаточной длины.
  2.  Когда кладка завершена, ее концы скручивают вместе, продевая через отверстия в мауэрлате.

Для максимальной надежности рекомендуется, чтобы под каждым стропилом было сделано такое крепление.

Достоинства:

  • Прочное крепление.
  • Не требуется больших временных и трудовых затрат.
  • Недорого.

Недостатки:

  • Со временем проволока может растянуться или проржаветь, а блоки протереться под действием ветровой нагрузки.
  • Требуется эстетическая доводка внешнего вида здания.
Анкеры, закрепленные к армопоясу Крепление для мауэрлата к армопоясу

Крепление для мауэрлата к армопоясу

Анкеры – специальные болты, закрепленные к армопоясу в верхнем венце газоблоков.

Этапы создания:

  1. Последний венец стены выполняется из газоблоков с U-образной полостью.
  2. После того, как стена наберет достаточно прочности, все полости в блоках соединяются в одну – под установку армирующего каркаса.
  3. Изготавливается каркас из толстой арматуры (10-12 мм) и к нему крепятся анкеры.
  4. Анкеров должно быть ровно по количеству стропил.
  5. Для их фиксации к армокаркасу лучше использовать проволоку.
  6. Все анкеры должны располагаться строго в вертикальной плоскости.
  7. После установки и фиксации всех анкеров полость заливается бетоном.
  8. Элементы мауэрлата продеваются через отверстия и устанавливаются на стену.
  9. Фиксация мауэрлата происходит за счет резьбового соединения на конце анкеров, шайбы и двух гаек.

Для надежности крепления верхние части анкеров с резьбой должны выступать за край мауэрлата минимум на 40 мм.

Достоинства:

  1. Крыша дома из газобетона крепится максимально прочно, жестко и надежно.
  2. Значительно укрепляется вся конструкция дома в верхней части.

Недостатки:

  • Достаточно сложный, трудоемкий и затратный по времени способ.
  • Дополнительные финансовые затраты и расход материалов.
Шпильки, анкеры, дюбеля (закрепление в массу газобетона без армировки) Шпилька для закрепления крыши газобетонного дома

Шпилька для закрепления крыши газобетонного дома

Элементы крепления этого типа бывают распорными, забивными, специальным, универсальными и пружинными.

Существуют разные варианты дюбелей, шпилек и анкеров, но все они схожи по принципу действия и конструкции.

Процедура установки их в газобетонную толщу не отличается от обычных дюбелей для бетона и кирпича:

  • Просверливается отверстие диаметром, равным диаметру внешней части дюбеля.
  • Вбивается дюбель весь, если он неразборный, или его внешняя часть.
  • Вставляется саморез во вбитую в стену пластиковую или металлическую часть дюбеля и закручивается до упора.

Нижняя часть элементов крепления имеет специальные зубья/сегменты/лепестки, которые по мере закручивания сильно расширяются и упираются (также может конусообразно расширяться и вся нижняя часть дюбеля/анкера), тем самым фиксируя конструкцию в массе газобетонного блока.

Достоинства:

  • Достаточно прочный способ крепления для крыши из газобетона.
  • Не требует больших финансовых вложений (низкая цена элементов крепежа).
  • Большой ассортимент элементов крепления.
  • Может применяться для кровли любой сложности.

Недостатки:

  • Механические анкеры не настолько надежны, как бетонированные или армированные.
  • При неправильной фиксации или избыточной нагрузке может произойти срыв крепления.
Шпилька с цементацией Крепление шпильки в газобетоне

Крепление шпильки в газобетоне

Метод фиксации похож на крепление с помощью армированных анкеров. Отличие в том, что установка шпильки происходит в отверстие газоблока и дальнейшая его заливка бетоном без армирующего пояса.

В конструкции такой шпильки (той части, которая будет забетонирована) должно быть расширение (можно использовать, например, обычный болт — шляпкой вниз) или Г-образный загиб или Т-образное разветвление.

Этапы монтажа:

  • Высверливается отверстие, диаметром на пару см больше, чем диаметр шляпки болта или габаритов загиба.
  • Вставляется шпилька и заливается раствором.
  • Нужно обеспечить вертикальное положение шпильки, либо сразу устанавливать часть мауэрлата.

Крыша для дома из газобетонных блоков, закрепленная этим способом, сможет выдержать большие ветровые и прочие виды нагрузок.

Главное достоинство цементированных шпилек – прочность, жесткость и неподвижность фиксации. Недостаток – требуется дополнительное оборудование (для сверловки), расходы, время и труд.

Химический анкер Химический анкер для крепления мауэрлата

Химический анкер для крепления мауэрлата

Принцип действия этого типа крепежа для крыши дома из газобетона основан на сцеплении и последующем застывании химического вещества с массой газобетона и фиксации анкера.

Порядок монтажа:

  • Высверливается и тщательно очищается от газобетонной крошки отверстие.
  • Затем оно заполняется специальным наполнителем.
  • В заполненное отверстие заворачивается анкер.
  • По истечении времени, необходимом для схватывания, монтируется элементы мауэрлата.

Достоинства:

  • Соединение получается достаточно прочным и без естественного зазора, характерного для механического элемента крепежа.
  • Высокие гидроизоляционные показатели.
  • Метод не труден, дешев и доступен каждому.

Недостатки:

  • Хотя само по себе крепление и получается очень жестким, по сравнению с цементированным или армированным анкером все же не настолько надежно.
  • Невозможно демонтировать такой анкер без разрушения части газоблока.
Фиксация шпилек в бетоне для крепления кровли газобетонного дома

Фиксация шпилек в бетоне для крепления кровли газобетонного дома

Материал мауэрлата

Дерево

Деревянный мауэрлат на доме из газобетона

Деревянный мауэрлат на доме из газобетона

Мауэрлат из доски для газобетонного дома

Мауэрлат из доски для газобетонного дома

На безупречные эксплуатационные показатели кровли влияет не только тип и способ крепления, но и материал мауэрлата. Как правило, это предпочтение отдают древесине. При этом выбирают хвойные водостойкие породы дерева, например, лиственницу.

Обычно это хорошо просушенный брус сечением 100 на 150 или 180 мм. Как вариант для небольшого дома из газобетона, крыша которого не создает большой нагрузки на основание, может использоваться доска толщиной 40-50 мм.

Мауэрлат для одноэтажного дома из газоблоков

Мауэрлат для одноэтажного дома из газоблоков

Обратите внимание! Не лишним будет все элементы мауэрлата заранее в несколько слоев обработать антисептиком и водостойкой защитой или лаком. При этом напрямую брус не должен контактировать со стеной, какой бы способ крепления не был выбран. Под брус должен быть подложен слой уплотнителя и гидроизоляции, например, в виде рубероидной ленты. Может показаться, что такое наслоение уменьшает прочность соединения и не надежно. Однако верхняя кромка газобетонной стены никогда не бывает идеально гладкой. Поэтому, без уплотнителя между мауэрлатом и стеной, будут образовываться щели, что уменьшит тепло-, шумо- и влагоизоляцию строения.

Гидроизоляция под мауэрлат

Гидроизоляция под мауэрлат

Металл

Металлический каркас крыши для здания из газобетона

Металлический каркас крыши для здания из газобетона

Нередко в качестве основного материала для кровельного каркаса берется металл. Чаще всего это стальной уголок. Естественно, что мауэрлат тоже должны быть металлическим и иметь большую толщину. Тогда в качестве его основы применяют швеллер и двутавр.

Принцип крепления, методы и элементы крепежа остаются такими же. Однако для него предпочтительнее использовать неподвижную связку с армирующим поясом в газобетонной стене посредством болтового или сварочного крепления.

Мауэрлат из швеллера для дома из газоблоков

Мауэрлат из швеллера для дома из газоблоков

Газобетон

Дом с крышей из газобетона

Дом с крышей из газобетона

Как и у любого другого каменного, кирпичного или деревянного дома, крыша газобетонного дома может иметь частичное продолжение из основного материала. Крыша из газобетона с одной стороны упрощает задачу и упрочняет кровлю, с другой – требует закрепления части мауэрлата под углом к горизонтальной плоскости.

Создание армирующего пояса в таком случае затрудненно. Поэтому для крепления бруса лучше использовать механические или химические элементы крепежа.

Крыша для дома из газоблоков

Крыша для дома из газоблоков

Требования к крепежу для газоблоков

Крепление кровли для дома из газобетона

Крепление кровли для дома из газобетона

Нельзя забывать, что такой пористый строительный материал, как газобетон, весьма гигроскопичен. Контакт металла с ячеистым бетоном – это источник образования влаги.

Естественно, что если металл будет не коррозионностойким или не иметь внешней защиты от ржавчины, то соединение быстро ослабится. Последствия могут быть катастрофичны – вплоть до срыва кровли при сильном порыве ветра.

Поэтому при подборе крепежных элементов для крыши дома из газобетона нужно учитывать следующее:

  • Защищенность от коррозии. Газобетон имеет слабощелочную реакцию среды, и благодаря пористости не способен защищать элементы крепежа от коррозии.
  • Стойкость к растрескиванию стены. Согласно требованиям ГОСТ 31360-2007, газобетон практически не имеет сопротивления растягивающему напряжению. Поэтому при выборе типа элемента крепежа и способа и места его установки нужно учитывать, что газобетонный блок может легко лопнуть. Трещины также могут пойти в ходе эксплуатации уже после установке кровли.
  • Габариты. Анкеры, шпильки и дюбеля должны погружаться в массу газоблока как минимум на 2/3 своей длины. В противном случае место соприкосновения крепежа с газобетоном будет постоянно расшатываться и ослабляться под действием различных деформационных нагрузок.
  • Материал дюбеля. Если саморез должен иметь оцинковку или другую защиту от коррозии, то внешняя его часть должна обладать либо такой же защитой, либо быть из инертного материала – пластика.
  • Экологическая безопасность. Этот параметр больше относится к химическим анкерам. Состав фиксирующего вещества должен быть одобрен не только СНиП, но также Минздравом.
  • Устойчивость к переменам внешних условий. Здесь, прежде всего, предъявляются требования к устойчивости материалов к перепадам температуры и влажности. Они не должны избыточно расширяться и сужаться, размокать, плавиться и становиться избыточно хрупкими при охлаждении.
  • Необходимость специализированного инструмента для монтажа. В зависимости от типа элемента крепления его установку можно сделать или своими руками с простейшими инструментами (дрель, молоток, отвертка), либо с применением специализированной строительной техники силами профессиональной бригады.
Элемент крепежа для газобетона

Элемент крепежа для газобетона

Окончательный выбор

Крыша для дома из газобетона

Крыша для дома из газобетона

Как показывает видео в этой статье, даже в самом простом случае процесс монтажа элемента крепежа для мауэрлата крыши дома из газобетона, требует некоторых знаний и умений. Поэтому, при отсутствии таковых лучше выбирать те методы, способы и типы креплений, которые уверенно не вызовут сомнений и вопросов в ходе работы.

Такой путь не приведет к дальнейшим хлопотам и проблемам, связанным с разрушением кровли или ее основания.

Монтаж крыши на газобетонные блоки

Как сделать мауэрлат на газобетоне с армопоясом и без него, на какие нюансы обратить внимание

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

  • равномерное распределение тяжести стропил на стены;
  • фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Варианты и нюансы крепления мауэрлата к газобетону

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

1 Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

  • распределение нагрузки стропильных ног по стенам здания;
  • фиксация стропильной системы к домовой коробке.

к меню ↑

1.1 Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Если используется бревно, следует одну его сторону стесать, дабы обеспечить плотное прилегание к верхней части стены из газобетона.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

2 Виды крепления мауэрлата

Можно выделить несколько вариантов, как может осуществляться крепеж для газобетона без использования армопояса.

Схемы крепления стропил к мауэрлату

Фиксация должна быть максимально надежной, без сдвигов конструкции, поэтому и используется несколько типов креплений:

Рассмотрим каждый вариант подробнее.

2.1 Стальная проволока

При укладке стен между изделиями просовывается проволока. Материал должен фиксировать ее середину. Такая процедура осуществляется за 2-3 ряда до верха конструкции. Длина должна быть достаточной для фиксации бруса к стене.

Для этого используется отверстие в мауэрлате. Число таких связок, как правило, отвечает количеству ног стропил.

2.2 Анкеры

Этот вариант фиксации подразумевает использование армопояса, который, все-таки, рекомендуют использовать специалисты. Анкерные болты обеспечивают надежное крепление, а армированный пояс улучшает прочностные характеристики коробки, повышает ее жесткость.

Не будем забывать, что наличие армопояса позволяет верхнюю часть стен из шлакоблока или газоблока выровнять по горизонтали. Подобное требование необходимо к исполнению, поскольку позволяет повысить надежность конструкции.

Схема крепления мауэрлата к бетону на анкеры

Следует отметить, если для изготовления стен используется газобетон, то крепление мауэрлата должно выполняться только с армопоясом.

Дело в том, что газобетон является очень мягким материалом, и чтобы крепление для пеноблоков фиксировался надежно, необходимо дополнительное условие, которым и является армопояс.

Его делают с использованием U-образных блоков, выкладываемых в качестве крайнего верхнего ряда стен. В результате образуется единый по длине желоб. Углы формируются из блоков со спиленной боковиной, чтобы не нарушить линию желоба.

Дальше добавляется арматура, в качестве чего используются прутья 6 и 12 мм. Дальше в желоб заливается бетонная смесь. Это нужно сделать за один раз.

Перед тем как залить бетон в желоб, необходимо позаботиться об установке анкеров с резьбой. Они фиксируются с использованием вязальной проволоки. Чтобы обеспечить ровность крепления используется леска или шнур.

Нужно стараться, чтобы анкеры находились в вертикальной плоскости по отношению к линии мауэрлата. Они должны располагаться ближе к верхней части бетона в желобе шлакоблока.

Нет четких указаний относительно количества используемых анкеров, однако есть минимально рекомендуемое число – не меньше, чем количество стропил.

Когда бетон отвердеет, анкерные болты будут надежно им зафиксированы. Это самый прочный вид крепления для пенобетона.

Крепление мауэрлата к газобетону на шпильках

Дальше сверху укладываются брусья, в которых должны быть отверстия под анкеры. Крепление осуществляется за счет закручивания гаек с шайбами.

Как определить нахождение этих отверстий? Для этого следует уложить брус поверх болтов, а затем нанести серию ударов, например, деревянным молотком – киянкой. По образованным в дереве вмятинам можно будет определить, в каких местах необходимо сверлить отверстия.

Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепежные элементы и их расположение. Если необходимо выполнить фиксацию мауэрлата к газоблоку без армопояса, тогда подойдет первый вариант – стальная проволока.

Также необходимо провести еще одну процедуру – гидроизоляцию. Она укладывается между брусом и стеной, особенно нужно ее установить в ванную.

Слой гидроизоляции из рубероида под мауэрлат

В качестве материала может быть использовать полиэтилен или рубероид, или более дорогостоящий материал. Изоляция очень важна, иначе в месте контакта будет происходить скопление влаги, которая приведет к разрушению структуры материала.

После реализации гидроизоляции можно выполнять установку мауэрлата.

2.5 Рекомендации по монтажу мауэрлата

Напоследок приведем несколько советов относительно крепления мауэрлата к шлакоблоку, керамзитоблокам или газобетону:

  • сначала выполняется подготовка места с выполнением гидроизоляции;
  • если нужно осуществить крепление без армопояса, тогда для фиксации должна использоваться стальная проволока;
  • крепление стропильных досок к мауэрлату должно быть шарнирным или жестким, в зависимости от вида стропил, конфигурации конструкции и других аспектов;
  • чаще всего используется жесткое крепление, а шарнирное позволяет компенсировать усадку дома;
  • проектирование и монтаж стропильной системы лучше доверить опытным специалистам, чтобы избежать дальнейших проблем и опасностей при эксплуатации дома.

к меню ↑

2.6 Крепление мауэрлата к блокам из газобетона (видео)

Как сделать мауэрлат на газобетоне с армопоясом и без него, на какие нюансы обратить внимание

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

  • равномерное распределение тяжести стропил на стены;
  • фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Видео инструкции по монтажу мауэрлата в газобетонном доме

Сооружение конструкций из газобетона находится на пике популярности, предпосылок к снижению не прослеживается. Этот материал обеспечивает возведение ровных стен с довольно небольшой массой и высокими термоизоляционными характеристиками в максимально короткие сроки. При всех плюсах есть и существенный минус – хрупкость, поэтому крепление мауэрлатного бруса часто ставит в тупик застройщиков.

Представляет собой брус, являющийся промежуточным звеном, связывающим воедино стены с кровлей. Несет большую функциональную нагрузку. Укладывается по периметру газобетонной стены сверху здания.

  1. Основное назначение – уравновешивание нагрузки, получаемой от стропил, по всей поверхности кровли. Перпендикулярное давление особо опасно для стен из блоко-кирпичного стройматериала.
  2. Мауэрлат бывает из дерева и металла. Во втором варианте используют: двутавр, швеллер или уголок.
  3. Система стропил собирается из материала, аналогичного конструктивному элементу.

Правильный выбор технологии крепления бруса к стене позволяет решить ряд проблем, влияющих на долговечность и прочность.

  • Строители используют два способа: с армопоясом и без него.
  • Из-за технических характеристик газобетона классический метод, исключающий армирование, чаще всего непродуктивен в пористой структуре блоков.

Присоединение ног стропил к мауэрлату фиксирует всю систему, создавая устойчивость конструкции крыши.

Методы закрепления

Газобетонный блок не может длительное время выдерживать высокие точечные нагрузки и постепенно деформируется.

1. Давление, передаваемое в точках опоры стропильными ногами брусу, преобразуется им, распределяясь по всей поверхности одинаково.

2. Брусья, используемые при монтаже:

  • укладывают по всей стене;
  • обрабатывают антисептиками;
  • при необходимости соединяют и фиксируют.

3. Размещение мауэрлата выполняется так, чтобы между крепежом и срезом боковины осталось 5 см промежутка.

4. В начале работ между деревянными деталями и стенами из газобетона необходимо установить гидроизоляцию.

Средство крепежаСпособ примененияПреимущество
Металлическая проволокаАрматура закладывается при формировании 2-3 заключительных рядов, фиксируется в газоблоках. Она должна выступать по сторонам на длину, необходимую для обхвата элемента.Конструкцию можно использовать без армопояса.
АнкерыВ верхнем ряду кладки формируют желоб из U-образных блоков. В них перпендикулярно линии бруса располагают скобы, которыми затем крепится арматура с сечением 6-12 мм. Каркас из металлического прутка бетонируется. Число анкеров должно соответствовать количеству стропильных ног. После застывания цементного раствора они будут готовы надежно держать брусья. Крепежные приспособления вводят в заранее подготовленные отверстия, крепеж фиксируют гайками.Упрощается процесс крепления мауэрлата, выравнивается горизонтальная поверхность стены из газобетона, увеличивается прочность кровли.
ШпилькиИзделия применяют только при условии, что это стена одноэтажного дома с малым весом кровли. Шпильки – стальные болты, имеющие квадратное основание около 5 см ширины. Они заделываются при закладке рядов.Усиливает прочность крыши, позволяет правильно выполнить крепление без армопояса.
Капсулы химических реагентовМонтаж за счет проникновения спецвеществ в поры газобетонной поверхности. Являются клеящим химсоставом, включающим синтетические компоненты. Проникнув в бетон, они застывают.Не влечет деформации газоблоков и структуры дерева, что важно для участков, расположенных с края.

Монтаж армопояса важен в районах с большим количеством зимних осадков, высокой сейсмической активностью. Стена дома из газобетона не может надежно удерживать металлические шпильки и анкеры. В остальных случаях допускается строительство без него.

Технология крепежа без армирования

В зависимости от проекта монтаж выполняется с применением:

  • деревянных брусьев сечением от 10х10см и выше;
  • двутавровой балки с Н-образным профилем;
  • металлического П-образного швеллера.

Для правильного расчета размеров мауэрлата необходимо учитывать:

  • сырье, используемое для кровли и стропил;
  • конструктивные особенности кровли;
  • природно-климатические условия;
  • метрические параметры объекта;
  • наличие помещений под крышей.
КреплениеМатериалыТехнология
АнкерКрепеж длиной 30-50 см; рубероид; мауэрлат.Для гидроизоляции между стеной и брусом сухим способом укладывается полоса рубероида, полностью закрывающая торец. Чтобы не было помех для стропил, намечаются участки установки их ног и между ними места для анкеров. Перьевидным сверлом выбираются сквозные отверстия нужной глубины. Крепеж вставляется, забивается до упора в древесину, затягивается соответствующим ключом, плотно прижимая мауэрлат к торцу.
Жидкий дюбельРеагент; рубероид; мауэрлат; штыри (обрезки арматуры).В правильно установленном брусе и стене сверлится отверстие нужного размера, заполняется реагентом, затем туда вставляется металлический штырь. После застывания фиксация лучше, чем при других методах.
ШпилькиЭлементы крепежа «ласточкин хвост» с размерами, соответствующими толщине блоков; гидроизолирующий материал; брус.Стена из газобетона просверливается с шагом 100-150 см. Шпилька фиксируется безусадочным раствором. Прокладывается слой гидроизоляции, поверх которой насаживается брус. Крепеж по резьбе затягивается гайками, а в точках примыкания – хомутами или другими приспособлениями.
КронштейнКрепеж; анкерные болты или саморезы; рубероид; мауэрлат.Схема подготовки к работе такая же, как при фиксировании анкером. Фиксируется при помощи анкерных стержней, саморезов. Некоторые модификации позволяют сделать соединение без анкеров. На протяжении 5 лет требуется ежегодное подтягивание.

Насколько надежным будет соединение стены из газобетона с мауэрлатом, выполненное без армированного пояса, сказать сложно. Исследований на эту тему не проводилось, а строители расходятся во мнении.

Рекомендации по монтажу без армопояса, плюсы и минусы

Согласно СНиП, газобетон имеет низкую прочность, может не выдержать сильную внешнюю нагрузку. Поэтому установка мауэрлата без дополнительного бетонного закрепления возможна только в особых случаях. К таковым относятся:

  • сечение бруса, используемого при возведении конструкции, не превышает 200 мм;
  • для усиления деревянных элементов будут применяться металлические крепежи, такие как уголки, монтажные ленты;
  • проектируемая стропильная система не включает в себя распорные нагрузки.

Крепление несущего бруса к стенам без армопояса ускоряет и удешевляет строительство.

  1. Древесина лиственных пород лучше всего подходит для мауэрлата.
  2. Сечение бруса всегда меньше ширины газоблоков, поэтому его кладут с внутренней стороны конструкции. Чтобы не было пустоты, с внешней стороны объекта делают кирпичную кладку.
МетодПлюсыМинусы
Химические реагентыСрок службы >50 лет; не разрушает структуру стройматериалов; можно устанавливать без армопояса; высокая адгезия удерживает детали крепче механических аналогов.Разрушается при высокотемпературном воздействии; для установки требуется делать отверстий в 2 раза больше, чем при других методах.
ШпилькиПрименяется при невозможности возведения армированного пояса (брус выполняет его функции).Разрешен только для легкой кровли на небольших объектах.
Кронштейн и анкерСхема идентична; элементы имеют антикоррозийное покрытие, что гарантирует долгий срок службы.В течение нескольких лет происходит усадка и требуется подтягивание.

Закрепление мауэрлата без армопояса обеспечивает надежную фиксацию крыши и равномерное распределение нагрузок. Но при строительстве сооружения со сложной кровельной системой стоит воспользоваться нормативными рекомендациями и установить армопояс.

Крепление мауэрлата к газобетону на стене без армопояса


При обустройстве скатной крыши установка стропильной системы не может быть выполнена прямо на стены здания. Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Поскольку он воспринимает серьёзную нагрузку от крыши, очень важно надёжно зафиксировать мауэрлат на стене. В случае с кирпичными или бетонными стенами всё просто и понятно. Но как выполняется крепление мауэрлата к газобетону без армопояса, ведь сам по себе газоблок довольно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепёжной детали? Именно об этом мы и поговорим в нашей статье.

 Функциональное назначение мауэрлата

крепление мауэрлата к газобетону

Дополнительным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система из металла, то данная конструктивная деталь может быть выполнена из швеллера или двутавра.

Обычно этот элемент делается из следующих материалов:

  • Деревянного бруса сечением 100х100 мм, 150х150 мм или 200х300 мм. Брус выполняется из древесины лиственных пород и проходит обязательную антисептическую обработку. Изделие укладывается по периметру на стены сооружения. Стыки фиксируются гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция кровли.
  • Реже для этих целей применяются прокатные профили – швеллер с П-образной формой сечения или двутавр с Н-образной формой сечения. Высота профиля определяется расчётом и может быть в пределах 70-120 мм.

Брус или стальная балка крепится к стенам. При этом могут использоваться разные способы крепления. Далее на мауэрлат опираются стропильные ноги. Они оказывают нагрузку на этот элемент, который в свою очередь, равномерно распределяя, передаёт её на стены здания. Кроме этого данный брус удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, рекомендуется перед укладкой мауэрлата возводить по верху стен монолитный армированный пояс.

Однако существуют способы укладки этого конструктивного элемента на стены из газобетона без армопояса. Также стоит помнить, что верхняя грань мауэрлата должна располагаться на высоте не менее 30-50 см от поверхности перекрытия. Это обеспечит эффективную вентиляцию подкрышного пространства, а также облегчит осмотр и ремонт конструкций крыши.

Способы крепления

крепление мауэрлата к стене из газобетона

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от наружного края стены. Для крепления мауэрлата могут использоваться следующие крепёжные элементы:

  • стальная проволока;
  • анкерный крепеж, вмонтированный в кладку;
  • специальные химические анкера;
  • стальные шпильки.

Важно: для крепления опорного бруса к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене при помощи скрутки, выполненной из скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки ниже бруса на 6 см монтируется стальной коротыш. Вместо него фиксацию проволоки можно выполнить к плитам перекрытия. При монтаже сложной крыши рекомендуют обязательно выполнять армированный железобетонный пояс, который позволит придать зданию дополнительную жёсткость и более равномерно распределить нагрузку от кровли на стены дома.

Для связывания отдельных частей мауэрлата в единую конструкцию используется косой прируб с последующим скреплением гвоздями, винтами или болтами. Для усиления угловых частей конструкции применяются стальные пластины и скобы.

Рекомендуем к прочтению:

Использование проволоки для крепления бруса

крепление мауэрлата к газобетону без армопояса

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен

Если для крепления мауэрлата будет использоваться проволока, то об этом необходимо позаботиться ещё на этапе выполнения кладки стен. Проволоку нужно заложить в кадку стен при выполнении нескольких последних рядов. При этом придерживаются такой последовательности действий:

  1. Во время укладки газобетонных блоков за два или три ряда до окончания кладки стен между элементами закладывается стальная проволока сечением 6 мм, которая состоит из нескольких скрученных между собой более тонких проволок.
  2. При этом в кладку заводится средняя часть крепежа. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволоку можно было свободно обкрутить вокруг укладываемого бруса.
  3. Количество используемых проволок должно быть равно числу устанавливаемых стропил.

Фиксация при помощи шпилек

крепление мауэрлата к газобетону анкерами

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах

Крепление мауэрлата к стене из газобетона шпильками допускается при монтаже лёгких крыш на небольших домах. Материалы, используемые для формирования кровельного пирога, должны быть максимально лёгкими и не передавать значительные нагрузки на  остальные конструктивные части здания.

Данная методика как нельзя лучше подходит в том случае, когда обустроить армопояс не получается. В такой ситуации сам брус будет выполнять функции армирующего пояса. Этот способ вызывает довольно спорные отзывы специалистов, но на практике очень хорошо себя зарекомендовал, обеспечивая высокую надёжность и устойчивость крыши.

Для фиксации бруса к газобетону вам понадобятся следующие элементы:

  • шпильки маркировки СРТ-12, называемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в таком порядке:

  1. В стенах из газоблока сверлим отверстия с шагом 100-150 см.
  2. В отверстия вставляем шпильки и фиксируем при помощи цементного молочка или безусадочного раствора.
  3. Далее нужно выполнить гидроизоляцию. Для этого на стены укладывается два слоя рубероида. В месте расположения шпилек в материале нужно проткнуть отверстия, чтобы обеспечить его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующей гнили, которая может поступать из стен.
  4. С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего под шпильки диаметра.
  5. Затем брус насаживается на шпильки поверх гидроизоляции, устанавливаются шайбы и затягиваются гайками.
  6. После монтажа бруса торцы, в которых стыкуются отдельные фрагменты бруса, стягиваются коваными стальными скобами.
  7. Теперь можно приступать к монтажу стропильной системы.

Если же шпильки будут монтироваться в армопояс, то работу ведём так:

  1. До начала заливки армопояса в него помещаются шпильки с шагом не более 100 см.
  2. Они крепятся с помощью вязальной проволоки к арматурному каркасу пояса. Вместо проволоки для фиксации шпилек можно использовать пластиковые стяжки.
  3. Проверяется точность установки шпилек по горизонтали и вертикали.
  4. В опалубку армопояса заливается бетон.
  5. После его застывания подготовленный брус надевается отверстиями на выступающие концы шпилек и притягивается гайками к поверхности.

Химический анкер

способы крепления мауэрлата газобетону

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер

Это изделие ещё называют жидкий дюбель, инжекционная масса или вклеиваемый анкер. По сути, это клей с высокими склеивающими характеристиками, который изготавливается на базе синтетической полимерной смолы. Благодаря химическому анкеру удаётся прочно скрепить металлический стержень и основание.

Рекомендуем к прочтению:

Важно: в отличие от других крепёжных элементов жидкий дюбель не создаёт в материале напряжения распирания, что особенно опасно для хрупкого газобетона на краях стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и распирании дюбеля из полимеров, химический анкер фиксируется за счёт того, что клей проникает в поры газобетона на значительную глубину и прочно закрепляет стержень в стене.

Установка химического анкера выполняется в такой последовательности:

  1. Сначала сверлится отверстие по анкер. Однако его размер должен быть чуть больше, чем для обычного анкерного болта.
  2. При помощи специального ёршика или сжатого воздуха из канала удаляется пыль, мусор и крошки металла.
  3. В подготовленное в стене отверстие заливается специальный химический клеящий состав.
  4. После этого туда вставляется стальной стержень – резьбовая шпилька М 12-14. Также для этих целей можно взять обрезок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающего воздуха составляет примерно 20°С.
  6. После застывания химического состава стержень надёжно фиксируется в стене. Причём прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

  • Продолжительность службы такого крепежа составляет более 50 лет.
  • Такой способ фиксации можно использовать на краю стен, не боясь, что она может расколоться.
  • Крепёж обладает достаточно высокой химической стойкостью.
  • Крепление разрешено выполнять на влажном материале, то есть монтаж можно вести даже в дождливую погоду.
  • Работы по установке мауэрлата и обустройству крыши можно выполнять без использования армированного пояса, поскольку химический анкер намного прочнее фиксируется в хрупком материале, чем механический дюбель.
  • Данный метод идеально подходит для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо заглублять на 2-3 ряда кладки.

Единственный недостаток данного способа фиксации состоит в том, что со стержнем, прикреплённым на жидкий дюбель, нельзя выполнять сварочные работы, поскольку от нагревания полимерный материал разрушается, снижается прочность фиксации.

Механический анкер (анкерный болт)

способы крепления мауэрлата к стене из газобетона

Это довольно распространённый способ фиксации бруса к стенам

Это довольно распространённый способ фиксации бруса к стенам. Анкерный болт состоит из следующих частей:

  • внешняя распорная часть;
  • внутренний стержень с резьбой.

Фиксация происходит за счёт того, что в момент накручивания гайки на стержень распорная конструкция деформируется таким образом, что надёжно фиксирует изделие в просверленном в стене отверстии.

Работы по монтажу механического анкера выполняют в таком порядке:

  1. По периметру стен укладывается подготовленный брус.
  2. Далее по всей длине этого изделия просверливаются отверстия для установки анкерных болтов. Шаг отверстий – 1 м. Важно стараться, что места установки анкеров обязательно попадали на углы здания и места соединения двух торцов бруса.
  3. После этого при помощи бура через подготовленные в мауэрлате отверстия в стенах сверлятся дыры на глубину, равную длине анкера. При этом не допускается делать глубину заведения анкера менее 2 или даже 3 рядов кладки.
  4. В отверстие устанавливается анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого надевается шайба и плотно вкручивается гайка. В итоге стальной или пластиковый дюбель разжимается так, что крепко вдавливается в материал и фиксирует болт в стене.

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

Содержание:

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

крепление мауэрлата к газобетону без армопояса

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

как закрепить мауэрлат к газобетону без армопояса

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

как закрепить мауэрлат к газобетону

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
  2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
  3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

мауэрлат на газобетон

Для работы понадобятся такие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

  1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
  2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
  3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
  4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
  6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
  7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

  1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
  2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
  3. Выравнивают расположение шпилек по всем осям.
  4. Опалубку с армированием и шпильками заливают цементным составом.
  5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

как крепить мауэрлат к газобетону

Процесс крепления жидких дюбелей выглядит так:

  1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
  2. Из ямки удаляют пыль и мусор, например, пылесосом.
  3. В отверстие заливают клеевой состав.
  4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не утрачивает прочности в течение более 50 лет.
  • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
  • Химический анкер отличается хорошей химической устойчивостью.
  • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
  • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

  • внутреннего стального стержня с нанесенной резьбой;
  • внешнего корпуса – распорной части механизма.

мауэрлат на газобетон без армопояса

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

  1. По последнему ряду блоков вдоль стен раскладывают брусья.
  2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
  3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
  4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.



Способы крепления мауэрлата к стене из газобетона

Варианты и нюансы крепления мауэрлата к газобетону

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

1 Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

  • распределение нагрузки стропильных ног по стенам здания;
  • фиксация стропильной системы к домовой коробке.

к меню ↑

1.1 Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Если используется бревно, следует одну его сторону стесать, дабы обеспечить плотное прилегание к верхней части стены из газобетона.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

2 Виды крепления мауэрлата

Можно выделить несколько вариантов, как может осуществляться крепеж для газобетона без использования армопояса.

Схемы крепления стропил к мауэрлату

Фиксация должна быть максимально надежной, без сдвигов конструкции, поэтому и используется несколько типов креплений:

Рассмотрим каждый вариант подробнее.

2.1 Стальная проволока

При укладке стен между изделиями просовывается проволока. Материал должен фиксировать ее середину. Такая процедура осуществляется за 2-3 ряда до верха конструкции. Длина должна быть достаточной для фиксации бруса к стене.

Для этого используется отверстие в мауэрлате. Число таких связок, как правило, отвечает количеству ног стропил.

2.2 Анкеры

Этот вариант фиксации подразумевает использование армопояса, который, все-таки, рекомендуют использовать специалисты. Анкерные болты обеспечивают надежное крепление, а армированный пояс улучшает прочностные характеристики коробки, повышает ее жесткость.

Не будем забывать, что наличие армопояса позволяет верхнюю часть стен из шлакоблока или газоблока выровнять по горизонтали. Подобное требование необходимо к исполнению, поскольку позволяет повысить надежность конструкции.

Схема крепления мауэрлата к бетону на анкеры

Следует отметить, если для изготовления стен используется газобетон, то крепление мауэрлата должно выполняться только с армопоясом.

Дело в том, что газобетон является очень мягким материалом, и чтобы крепление для пеноблоков фиксировался надежно, необходимо дополнительное условие, которым и является армопояс.

Его делают с использованием U-образных блоков, выкладываемых в качестве крайнего верхнего ряда стен. В результате образуется единый по длине желоб. Углы формируются из блоков со спиленной боковиной, чтобы не нарушить линию желоба.

Дальше добавляется арматура, в качестве чего используются прутья 6 и 12 мм. Дальше в желоб заливается бетонная смесь. Это нужно сделать за один раз.

Перед тем как залить бетон в желоб, необходимо позаботиться об установке анкеров с резьбой. Они фиксируются с использованием вязальной проволоки. Чтобы обеспечить ровность крепления используется леска или шнур.

Нужно стараться, чтобы анкеры находились в вертикальной плоскости по отношению к линии мауэрлата. Они должны располагаться ближе к верхней части бетона в желобе шлакоблока.

Нет четких указаний относительно количества используемых анкеров, однако есть минимально рекомендуемое число – не меньше, чем количество стропил.

Когда бетон отвердеет, анкерные болты будут надежно им зафиксированы. Это самый прочный вид крепления для пенобетона.

Крепление мауэрлата к газобетону на шпильках

Дальше сверху укладываются брусья, в которых должны быть отверстия под анкеры. Крепление осуществляется за счет закручивания гаек с шайбами.

Как определить нахождение этих отверстий? Для этого следует уложить брус поверх болтов, а затем нанести серию ударов, например, деревянным молотком – киянкой. По образованным в дереве вмятинам можно будет определить, в каких местах необходимо сверлить отверстия.

Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

2.3 Металлические шпильки

При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов.

2.4 Гидроизоляция при установке

Определившись со способом крепления, необходимо рассчитать крепежные элементы и их расположение. Если необходимо выполнить фиксацию мауэрлата к газоблоку без армопояса, тогда подойдет первый вариант – стальная проволока.

Также необходимо провести еще одну процедуру – гидроизоляцию. Она укладывается между брусом и стеной, особенно нужно ее установить в ванную.

Слой гидроизоляции из рубероида под мауэрлат

В качестве материала может быть использовать полиэтилен или рубероид, или более дорогостоящий материал. Изоляция очень важна, иначе в месте контакта будет происходить скопление влаги, которая приведет к разрушению структуры материала.

После реализации гидроизоляции можно выполнять установку мауэрлата.

2.5 Рекомендации по монтажу мауэрлата

Напоследок приведем несколько советов относительно крепления мауэрлата к шлакоблоку, керамзитоблокам или газобетону:

  • сначала выполняется подготовка места с выполнением гидроизоляции;
  • если нужно осуществить крепление без армопояса, тогда для фиксации должна использоваться стальная проволока;
  • крепление стропильных досок к мауэрлату должно быть шарнирным или жестким, в зависимости от вида стропил, конфигурации конструкции и других аспектов;
  • чаще всего используется жесткое крепление, а шарнирное позволяет компенсировать усадку дома;
  • проектирование и монтаж стропильной системы лучше доверить опытным специалистам, чтобы избежать дальнейших проблем и опасностей при эксплуатации дома.

к меню ↑

2.6 Крепление мауэрлата к блокам из газобетона (видео)

Как сделать мауэрлат на газобетоне с армопоясом и без него, на какие нюансы обратить внимание

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

  • равномерное распределение тяжести стропил на стены;
  • фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Видео инструкции по монтажу мауэрлата в газобетонном доме

Сооружение конструкций из газобетона находится на пике популярности, предпосылок к снижению не прослеживается. Этот материал обеспечивает возведение ровных стен с довольно небольшой массой и высокими термоизоляционными характеристиками в максимально короткие сроки. При всех плюсах есть и существенный минус – хрупкость, поэтому крепление мауэрлатного бруса часто ставит в тупик застройщиков.

Представляет собой брус, являющийся промежуточным звеном, связывающим воедино стены с кровлей. Несет большую функциональную нагрузку. Укладывается по периметру газобетонной стены сверху здания.

  1. Основное назначение – уравновешивание нагрузки, получаемой от стропил, по всей поверхности кровли. Перпендикулярное давление особо опасно для стен из блоко-кирпичного стройматериала.
  2. Мауэрлат бывает из дерева и металла. Во втором варианте используют: двутавр, швеллер или уголок.
  3. Система стропил собирается из материала, аналогичного конструктивному элементу.

Правильный выбор технологии крепления бруса к стене позволяет решить ряд проблем, влияющих на долговечность и прочность.

  • Строители используют два способа: с армопоясом и без него.
  • Из-за технических характеристик газобетона классический метод, исключающий армирование, чаще всего непродуктивен в пористой структуре блоков.

Присоединение ног стропил к мауэрлату фиксирует всю систему, создавая устойчивость конструкции крыши.

Методы закрепления

Газобетонный блок не может длительное время выдерживать высокие точечные нагрузки и постепенно деформируется.

1. Давление, передаваемое в точках опоры стропильными ногами брусу, преобразуется им, распределяясь по всей поверхности одинаково.

2. Брусья, используемые при монтаже:

  • укладывают по всей стене;
  • обрабатывают антисептиками;
  • при необходимости соединяют и фиксируют.

3. Размещение мауэрлата выполняется так, чтобы между крепежом и срезом боковины осталось 5 см промежутка.

4. В начале работ между деревянными деталями и стенами из газобетона необходимо установить гидроизоляцию.

Средство крепежаСпособ примененияПреимущество
Металлическая проволокаАрматура закладывается при формировании 2-3 заключительных рядов, фиксируется в газоблоках. Она должна выступать по сторонам на длину, необходимую для обхвата элемента.Конструкцию можно использовать без армопояса.
АнкерыВ верхнем ряду кладки формируют желоб из U-образных блоков. В них перпендикулярно линии бруса располагают скобы, которыми затем крепится арматура с сечением 6-12 мм. Каркас из металлического прутка бетонируется. Число анкеров должно соответствовать количеству стропильных ног. После застывания цементного раствора они будут готовы надежно держать брусья. Крепежные приспособления вводят в заранее подготовленные отверстия, крепеж фиксируют гайками.Упрощается процесс крепления мауэрлата, выравнивается горизонтальная поверхность стены из газобетона, увеличивается прочность кровли.
ШпилькиИзделия применяют только при условии, что это стена одноэтажного дома с малым весом кровли. Шпильки – стальные болты, имеющие квадратное основание около 5 см ширины. Они заделываются при закладке рядов.Усиливает прочность крыши, позволяет правильно выполнить крепление без армопояса.
Капсулы химических реагентовМонтаж за счет проникновения спецвеществ в поры газобетонной поверхности. Являются клеящим химсоставом, включающим синтетические компоненты. Проникнув в бетон, они застывают.Не влечет деформации газоблоков и структуры дерева, что важно для участков, расположенных с края.

Монтаж армопояса важен в районах с большим количеством зимних осадков, высокой сейсмической активностью. Стена дома из газобетона не может надежно удерживать металлические шпильки и анкеры. В остальных случаях допускается строительство без него.

Технология крепежа без армирования

В зависимости от проекта монтаж выполняется с применением:

  • деревянных брусьев сечением от 10х10см и выше;
  • двутавровой балки с Н-образным профилем;
  • металлического П-образного швеллера.

Для правильного расчета размеров мауэрлата необходимо учитывать:

  • сырье, используемое для кровли и стропил;
  • конструктивные особенности кровли;
  • природно-климатические условия;
  • метрические параметры объекта;
  • наличие помещений под крышей.
КреплениеМатериалыТехнология
АнкерКрепеж длиной 30-50 см; рубероид; мауэрлат.Для гидроизоляции между стеной и брусом сухим способом укладывается полоса рубероида, полностью закрывающая торец. Чтобы не было помех для стропил, намечаются участки установки их ног и между ними места для анкеров. Перьевидным сверлом выбираются сквозные отверстия нужной глубины. Крепеж вставляется, забивается до упора в древесину, затягивается соответствующим ключом, плотно прижимая мауэрлат к торцу.
Жидкий дюбельРеагент; рубероид; мауэрлат; штыри (обрезки арматуры).В правильно установленном брусе и стене сверлится отверстие нужного размера, заполняется реагентом, затем туда вставляется металлический штырь. После застывания фиксация лучше, чем при других методах.
ШпилькиЭлементы крепежа «ласточкин хвост» с размерами, соответствующими толщине блоков; гидроизолирующий материал; брус.Стена из газобетона просверливается с шагом 100-150 см. Шпилька фиксируется безусадочным раствором. Прокладывается слой гидроизоляции, поверх которой насаживается брус. Крепеж по резьбе затягивается гайками, а в точках примыкания – хомутами или другими приспособлениями.
КронштейнКрепеж; анкерные болты или саморезы; рубероид; мауэрлат.Схема подготовки к работе такая же, как при фиксировании анкером. Фиксируется при помощи анкерных стержней, саморезов. Некоторые модификации позволяют сделать соединение без анкеров. На протяжении 5 лет требуется ежегодное подтягивание.

Насколько надежным будет соединение стены из газобетона с мауэрлатом, выполненное без армированного пояса, сказать сложно. Исследований на эту тему не проводилось, а строители расходятся во мнении.

Рекомендации по монтажу без армопояса, плюсы и минусы

Согласно СНиП, газобетон имеет низкую прочность, может не выдержать сильную внешнюю нагрузку. Поэтому установка мауэрлата без дополнительного бетонного закрепления возможна только в особых случаях. К таковым относятся:

  • сечение бруса, используемого при возведении конструкции, не превышает 200 мм;
  • для усиления деревянных элементов будут применяться металлические крепежи, такие как уголки, монтажные ленты;
  • проектируемая стропильная система не включает в себя распорные нагрузки.

Крепление несущего бруса к стенам без армопояса ускоряет и удешевляет строительство.

  1. Древесина лиственных пород лучше всего подходит для мауэрлата.
  2. Сечение бруса всегда меньше ширины газоблоков, поэтому его кладут с внутренней стороны конструкции. Чтобы не было пустоты, с внешней стороны объекта делают кирпичную кладку.
МетодПлюсыМинусы
Химические реагентыСрок службы >50 лет; не разрушает структуру стройматериалов; можно устанавливать без армопояса; высокая адгезия удерживает детали крепче механических аналогов.Разрушается при высокотемпературном воздействии; для установки требуется делать отверстий в 2 раза больше, чем при других методах.
ШпилькиПрименяется при невозможности возведения армированного пояса (брус выполняет его функции).Разрешен только для легкой кровли на небольших объектах.
Кронштейн и анкерСхема идентична; элементы имеют антикоррозийное покрытие, что гарантирует долгий срок службы.В течение нескольких лет происходит усадка и требуется подтягивание.

Закрепление мауэрлата без армопояса обеспечивает надежную фиксацию крыши и равномерное распределение нагрузок. Но при строительстве сооружения со сложной кровельной системой стоит воспользоваться нормативными рекомендациями и установить армопояс.

Как правильно закрепить мауэрлат к газобетонной стене?

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки, без принятия конструктивных мер стены просто разрушатся. Правильно выполненное крепление подразумевает закладку армопояса, этот этап не рекомендуется пропускать. В случае невозможности его организации мауэрлат соприкасается непосредственно со стеной и фиксируется с помощью проволоки, анкеров, шпилек или нагелей. Способ определяется заранее, при отсутствии опыта этот вид строительных работ лучше доверить специалистам.

Возможные способы крепежа

В зависимости от типа обвязочной схемы выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного ж/б пояса по всему периметру здания или размещение фиксирующих элементов непосредственно в кладку или блоки. Первый метод помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, включая усадочные. Наличие армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона свыше одного этажа, использовании тяжелых кровельных материалов, сложной формы крыши.

Стандартная инструкция по его закладке включает следующие этапы:

  • Подготовительный: расчет крепежей и подбор интервала между ними. Основным руководством служит схема размещения стропил: при равном числе точки крепления к мауэрлату не должны совпадать с местами закрутки шпилек.
  • Укладка U-образных блоков поверх последнего ряда по всему периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина – от 25 см.
  • Сборка армирующего каркаса из прутьев толщиной от 10 мм. На этом этапе предусматривается закладка шпилек для фиксации мауэрлата с интервалом не более 1 м, строго вертикально, с привязкой проволокой к основным рядам. Особое внимание уделяется углам, на этих участках металлические стержни загибают на длину не менее ширины пояса. Аналогичные действия повторяют по всему периметру несущих стен, включая фронтоны и перегородки.
  • Организация утепляющей прослойки из уплотненного пенополистирола. Ее размещают ближе к наружному краю газобетонной стены.
  • Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно через неделю. Снимаются все опалубочные конструкции (их используют при заливке монолитной железобетонной подушки по всему периметру и ширине, такое исполнение характерно для кирпичных кладок, но иногда применяется и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, настилается или обмазывается 2 слоя гидроизоляции, этот этап пропускать нельзя. На обработанном антисептиками и антипиренами и хорошо просушенном деревянном брусе отмечаются точки крепления. Проще всего это сделать, приложив его к армопоясу поверх шпилек и ударив кувалдой, отверстия сверлятся согласно диаметру стержней (не менее 14 мм). После этого остается лишь прикрепить мауэрлат к газобетонной стене и закрутить его гайками или шайбами.

Завершающие этапы работ сложно выполнить самому, потребуются силы как минимум 2 человек. Помимо капитальных стен армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые стойки или лежни). При отсутствии опыта стоит просмотреть видео-инструкции на тему «как правильно крепить мауэрлат». При необходимости устранения ошибок, возникших в процессе кладки, лучше обратиться к специалистам, как минимум за консультацией. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Как крепится к стене мауэрлат при отсутствии армопояса?

Закладка монолитной ленты своими руками не всегда возможна, в ряде случаев прибегают к другим методам привязки бруса. Самый простой способ – заложение за 3-4 ряда до верха стальной проволоки между блоками. Ее длина подбирается с учетом сечения мауэрлата: при складывании вдвое ее должно быть достаточно на обхват и закручивание. Шаг зависит от расстояния между стропильными конструкциями. К этому варианту часто обращаются при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных построек также подходит насадка мауэрлата на резьбовые шпильки из оцинкованной или нержавеющей стали. Они монтируются в кладку за 1-2 ряда до верхнего края, минимально допустимая величина заглублений таких изделий в стену из газобетона – в 2 раза больше высоты блока. Стандартная длина шпилек – в пределах 1 м, диаметр – от 8 до 24 мм. При необходимости выступающие участки потом срезают.

Крепление мауэрлатного бруса деревянными нагелями возможно как при закладке армопояса, так и без него. Они представляют собой обработанные антисептиками и хорошо просушенные длинные пробки. Их монтируют в стену из газобетона ближе к верхнему краю и соединяют с мауэрлатом посредством скоб. Альтернативным вариантом является их закладка между блоками, число штук – не меньше количества стропил.

Высокую надежность крепления обеспечивают с помощью анкеров: механических или химических. В первом случае способ заключается в ввинчивании расширяющихся дюбелей с сечением в пределах 12-14 мм в газобетон. Второй – в применении химических анкеров (капсульных или в виде тубы с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия – 2 ряда кладки.

Главным преимуществом анкеровки является возможность закрепления мауэрлата без сложных организационных мер в процессе кладки газоблоков, ее достаточно легко провести самостоятельно. Тем не менее, лучшие результаты наблюдаются у максимально неподвижных метизов, то есть либо заложенных одновременно с армопоясом, либо зафиксированных с помощью химических составов (в последнем случае запрещается проведения сварочных работ рядом с соединениями). К минусам способа относят дороговизну: из всех технологий крепление без армопояса анкеровка обойдется дороже всего, и чем она надежнее, тем выше будут итоговые затраты.

Распространенные ошибки и рекомендации по монтажу

К нарушениям технологии крепления мауэрлата при проведении работ своими руками относят:

  • Отсутствие гидроизолирующей прослойки между брусом и верхней частью стены. Предпочтение отдается современным битумно-полимерным мастикам, бюджетным вариантом является рубероид, полиэтиленовая пленка для данных целей не подходит из-за низкой прочности. Минимальное число слоев гидроизоляции – 2.
  • Посадку мауэрлата, необработанного антисептиками (контактирующая сторона остается незащищенной) или использование непросохшей древесины.
  • Монтаж анкеров или шпилек под углом, соединение получается ненадежным.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости продолжения прутьев – 20 см), близкое прилегание металла к стенкам газобетона (для обеспечения нужных 5 см хорошо подходят пластиковые подставки).

При использовании сырой древесины мауэрлат фиксируется гайкой, надежность креплений периодически проверяется, при необходимости они подтягиваются. Это операция проводится как минимум раз в год в течение 4-5 лет, до окончания усадочных процессов. Полностью просохший и устоявшийся брус практически не нуждается в подтягивании, его осмотр проводят в целях профилактики.

Мауэрлат без армопояса — варианты установки и крепления для газобетонных стен

Вопрос, как закрепить мауэрлат к газобетону без армопояса, встречается достаточно редко, потому что такое соединение, скорее, нонсенс в строительстве. Чтобы это понять, надо разобраться, для чего необходим армопояс, и что собой представляет мауэрлат и его назначение.

Газобетон — это?

Но в первую очередь обозначим, что строительство домов из газобетона на пике популярности, и востребованность этого строительного материала растёт. А значит, с ним многие сталкиваются при возведении собственных домов. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • неплохие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • неплохая несущая способность;
  • низкая прочность.

Именно последняя характеристика определяет возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно нагружать его, особенно точечно.

Что касается самого мауэрлата, то это конструкция, которую укладывают по верхним поверхностям стен. По сути, он выполняет функции ленточного фундамента, распределяя равномерно нагрузки от крыши на стены дома. Изготавливают в основном из деревянного бруса с минимальным сечением 100х100 мм. Надо добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об армопоясе. Его основная задача – крепление мауэрлата. И если его в конструкции возводимого дома нет, то возникают определённые проблемы, связанные именно с крепежом мауэрлатного бруса. Существует несколько способов крепления. Они прекрасно используются строителями, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить мауэрлат к газобетону, ознакомлены. Остаётся разобраться со способами и понять одну важную мысль. А мысль заключается в том, что предлагаемые варианты крепежа надо принимать с большим количеством оговорок. Потому что установка мауэрлата на блоки из газобетона без заливки армирующего пояса – мероприятие довольно сомнительное.

И сколько вы бы не искали технологий, все они окажутся, по крайней мере, малопригодными. И при каждом варианте найдётся огромное количество противопоказаний. И хотя на некоторых порталах много информации о том, что уложить мауэрлат на газобетон и закрепить его можно, все в один голос уверяют, что существуют определённые критерии, которые надо обязательно принимать во внимание.

К примеру:

  • можно использовать этот способ (без армопояса), если сооружаемая постройка небольших размеров;
  • если кровля – это несложная конструкция, покрываемая лёгкими кровельными материалами;
  • если зимой снеговая нагрузка незначительная;
  • если в конструкции стропильной системы используются висячие стропила, которые между собой стянуты надёжными затяжками;
  • если устанавливаются наслонные стропильные ноги, подпираемые по оси укладки конькового бруса.

Кстати, последний вариант лучше всего подходит к данной ситуации. Потому что часть нагрузки от крыши будет ложиться именно на опоры под коньком, это снизит нагрузки на стены. И все же перед тем как крепить мауэрлат к газобетону, надо хорошо подумать, а стоит ли проводить этот процесс без заливки армопояса.

Вариант №1

Крепление мауэрлата к газобетону без армопояса лучше всего проводить при помощи стальной проволоки диаметром 4–5 мм, которую скручиваются в 2–4 слоя. Такой способ нередко используют, когда укладывают мауэрлатного бруса на кирпичную кладку. Как проводится этот процесс. Есть несколько строгих требований:

  • проволоку надо уложить в кладку газобетонных камней в третий или четвёртый ряд до окончания кладки, то есть, над проволокой должно быть уложено 3–4 ряда блоков;
  • длина скрутки должна быть такой, чтобы с двух сторон она доставала до уложенного мауэрлата, перехлёстывала его и скручивалась, создавая крепление;
  • шаг укладки проволочных скруток равен шагу монтажа стропильных ног.
Пример крепления мауэрлатного бруса при помощи проволоки

Перед тем как уложить мауэрлат без армопояса на стены из газобетона, надо торцы стен гидроизолировать. Самый простой способ – расстелить рубероид в два слоя. После чего укладывается сам брус. Его надо выровнять или по внешней поверхности стены, или по внутренней. Обязательно производится выравнивание по горизонтали. После чего проводится затяжка проволочных косичек при помощи монтировки. Главное – чтобы стяжка была прочной и плотной.

Пример правильно затянутых проволочных косичек при помощи монтировки

Кажется, вот оно решение проблемы. Но давайте рассуждать здраво. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет видно при эксплуатации крыши, когда на неё будут действовать ветровые нагрузки. От них проволока будет работать, как пила. А ведь именно этим инструментом подрезают блоки, когда необходимо их подогнать под требуемые размеры.

То есть, этот вариант при кажущейся правильности использования, вызывает большие сомнения. И чем сильнее мауэрлат затягивать проволокой, тем быстрее она разрежет блоки.

Вариант №2

Монтаж мауэрлатного бруса без армопояса при помощи анкеров и дюбелей. Для крепления здесь предлагают использовать анкера длиною не менее 30 см, лучше 50. Внешний вид они имеют вот такой:

Как проводится этот процесс:

  1. На стены после гидроизолирования их верхних торцов укладывается мауэрлат.
  2. Через каждый 1-1,2 м в нём, а также одновременно в газобетонных блоках, делаются отверстия дрелью и сверлом, диаметр которого подбирается под диаметр дюбеля для анкера.
  3. Забиваются дюбели.
  4. В них вкручиваются анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкера диаметром не меньше 12 мм. И ещё один момент – подберите под гайку шайбу большего диаметра.

Итак, на самом ли деле этот способ можно считать надёжным. Если бы это касалось армирующего пояса из бетонного раствора, то сомнений не было никаких. Это на все сто процентов надёжное крепление. С газобетоном, даже если используются анкера большой длины, нет уверенности, что крепление этого типа сможет выдержать серьёзные нагрузки, исходящие от кровельной конструкции. Одно дело закрепить на газобетоне полку, шкаф или телевизор, другое дело, когда нагрузки от крыши – это не одна тонна различных материалов.

Вариант №3

Крепление мауэрлата к газобетонной стене при помощи шпилек. Здесь используется шпилька диаметром не менее 12 мм. Её укладывают поперёк стены в кладку из блоков ниже последнего ряда на 2–3 блока. Получится так, что из стены с двух сторон будут торчать резьбовые концы шпильки. Поэтому её длину выбирают по ширине стены из газобетона.

В этом случае мауэрлат на газобетон укладывается точно так же, как и в предыдущих случаях. А вот крепление производится проволочной скруткой. На концах стальной «косички» делаются петли, которые надеваются на концы шпильки. То есть:

  • сначала надевается одна петля, к примеру, на внешний конец крепёжного изделия;
  • она затягивается гайкой М12 с уложенной под неё широкой шайбой;
  • скрученная проволока перекидывается через стену, соответственно и мауэрлат;
  • свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • производится затяжка гайкой и шайбой;
  • потребуется монтировка, которой проводится закручивание скрутки поверх мауэрлатного бруса, то есть, производится притягивание последнего к стене.

Надо отдать должное этому способу крепления мауэрлата к стене, возведённой из газоблоков. По многим позициям он более надёжен. Во-первых, проволока не соприкасается с газобетонным материалом. А значит, от её скручивания нет нагрузки, которая могла бы разрезать его. Во-вторых, шпилька укладывается, не нарушая целостность блоков, что очень важно именно для газобетонного материала. Но даже этот вариант не гарантирует стопроцентную надёжность крепежа.

Вариант №4

Надо сегодня говорить об инновационных методах крепления, потому что научно-технический прогресс не стоит на месте и предлагает нам новые материалы, увеличивающие прочность крепления. Это так называемые химические анкеры. По сути, это все то же металлическое приспособление, которое вставляются в стену. Но вместо металлического дюбеля в проделанное отверстие заливается двухкомпонентный клеевой состав, который при соприкосновении с воздухом быстро полимеризуется, образуя прочное соединение. В него и вставляется стальной анкер, пока материал ещё не стал твёрдым.

Сегодня производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в баллончике, на который для удобства подачи смеси надевается пистолетная насадка.
  2. Состав находится в стеклянной капсуле, которую надо вставить в подготовленное отверстие. Затем в неё вставляется анкер, который собой разбивает капсулу, таким образом, смешивая два компонента между собой и создавая условия соприкосновения их с воздухом.

Сам процесс крепления мауэрлата этим способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая была рассмотрена в варианте №2. Только вместо стального дюбеля в подготовленное отверстие вставляется или капсула, или заливается состав из баллончика. Самое важное в последнем случае – вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Необходимо добавить, что производители химических анкеров сегодня предлагают разновидности специально для газобетонных материалов. Именно их и надо использовать для крепления.

Теперь, что касается надёжности крепежа. Это один из самых надёжных вариантов. Но какой-либо информации о том, что кто-то уже пользовался ей, нет. Поэтому можно лишь строить догадки. Хотя теоретически все должно сработать.

Вариант №5

Здесь используются все те же шпильки, только устанавливаться они будут вертикально и выполнять функции анкеров. К ним привариваются стальные полосы толщиною 5 мм, шириною 50 мм, длиною, равной ширине стены. Приспособление устанавливается на стадии сооружения стен ниже верхней плоскости торца на 2–3 блока. Поэтому важно точно определить длину шпильки. Ориентир установки – полосою поперёк стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому шпильки будут оказываться между блоками, не нарушая их целостность.

Неплохой вариант крепления, один из лучших, но при одном условии – масса крыши не должна быть большой. Нагрузка на стены в этом случае косая, поэтому крепежи работают на изгиб. Чем шире будет в крепёжной конструкции полоса, тем лучше.

Обобщение по теме

Предложено несколько вариантов крепления мауэрлата без заливки армопояса. Сложно сказать, как себя поведёт вся конструкция, будут ли надёжны крепёжные изделия. Поэтому не стоит рисковать и избегать расходов. Залейте армопояс и все ваши проблемы решатся одномоментно.

Как сделать мауэрлат на газобетоне

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат на газобетоне

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

  • равномерное распределение тяжести стропил на стены;
  • фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Материалы для мауэрлата

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Крепление мауэрлата к газоблокам

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Мауэрлат с армопоясом

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Возведение армопояса и снятие опалубки

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Технология установки мауэрлата на газобетон

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
