Монтаж двухуровневого потолка из гипсокартона – многоуровневый потолок из гипсокартона, двойной потолок своими руками, чертеж двухъярусного потолка

Содержание

Двухуровневые потолки из гипсокартона: технология монтажа

Среди множества дизайнерских решений по оформлению потолка, все больше владельцев домов и квартир склоняется к установке двухуровневых потолков из гипсокартона.

1

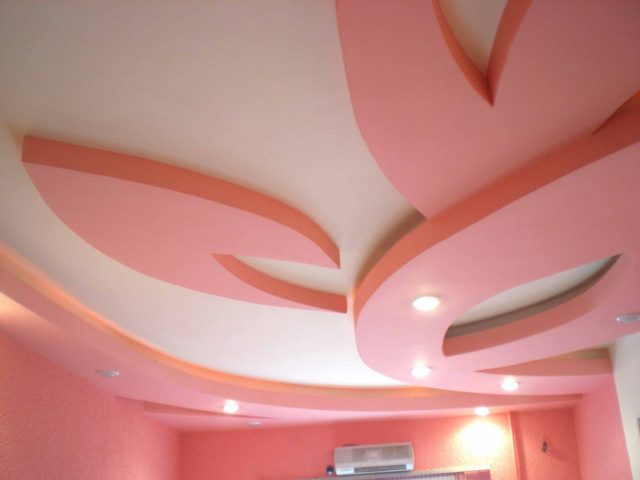

   Двухуровневый потолок прекрасно улучшает восприятие пространства

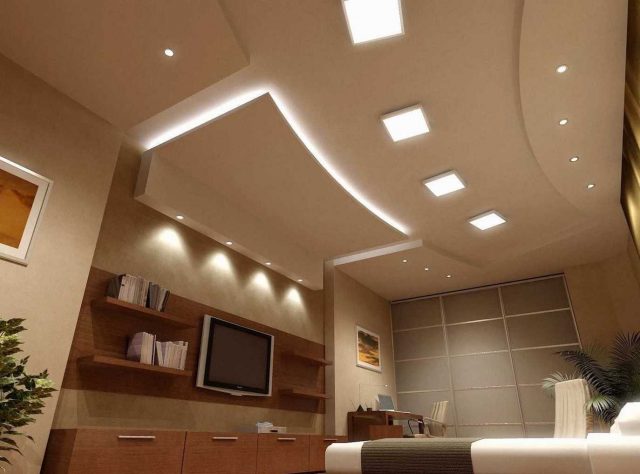

   Двухуровневые фигурные потолки помогут сделать интерьер комнаты изысканным и индивидуальным, открывая широкие возможности по созданию световых композиций. Кроме того, такой выбор позволяет получить декоративный поток относительно быстро и недорого.

2

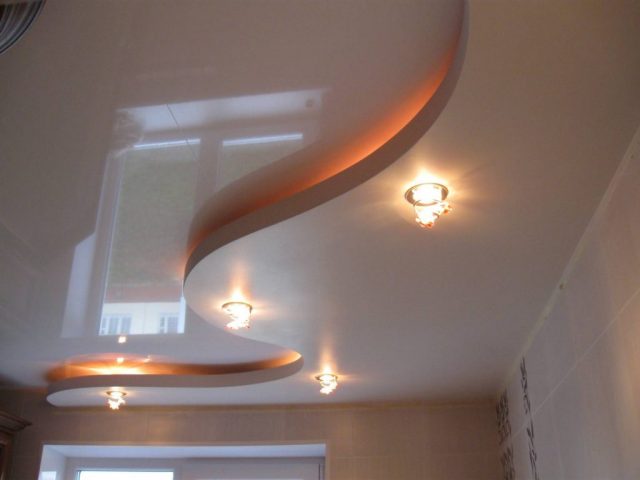

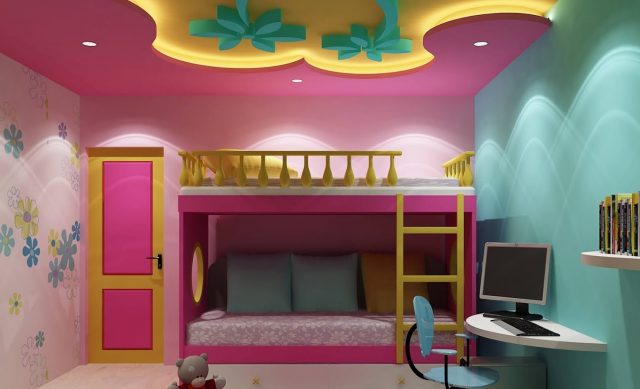

Двухуровневые потолки помогают качественно разнообразить интерьер

3

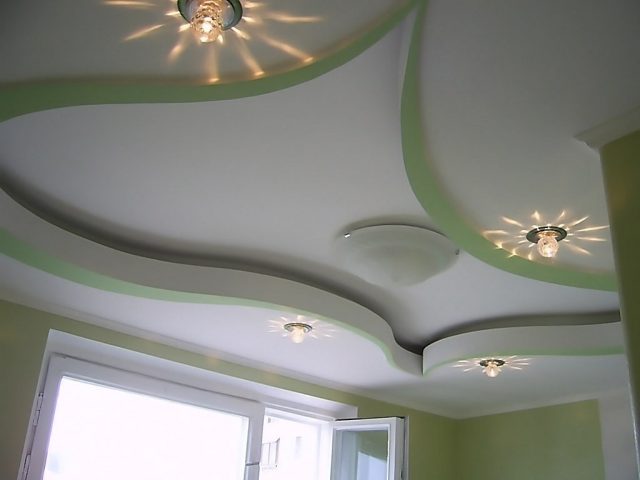

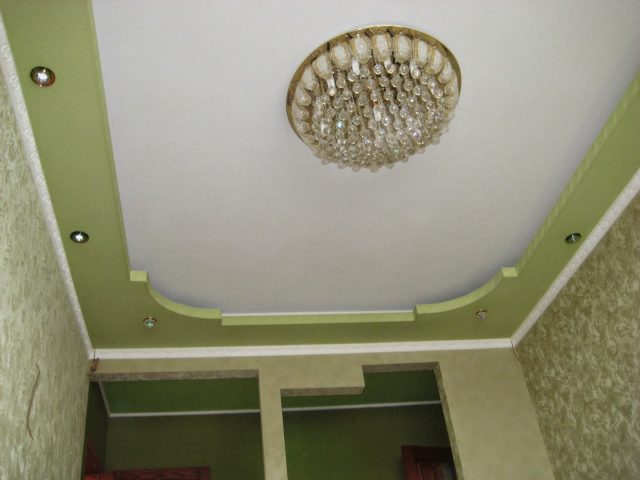

   Благодаря различным цветовым решениям, создаются прекрасные интерьеры

Двухуровневый потолок: оцениваем достоинства

  Монтаж двухуровневых потолков из гипсокартона, своими руками в особенности – процесс затратный во всех отношениях: финансовых, временных и приложенных усилий. Но все это компенсируется открывающимися возможностями и преимуществами от установки многоуровневого потолка:

  • получение идеально ровных поверхностей, возможность полностью скрыть дефекты чернового (исходного) потолка

4

Устанавливая двухуровневые потолки, Вы получаете полностью новую поверхность

  • замаскировать (скрытно проложить) все коммуникации и инженерные сети – электропроводку, фреоноводы кондиционеров, кабели ТВ, телефона и интернета, воздуховоды, трубы отопления и т.д.

5

Сохраните «чистоту» интерьера, используя двухуровневый потолки

  • с помощью установленной подсветки зонировать пространство, обозначив зону столовой, гостиной, кухни, спальни и т.д.

6

Используйте различные цветовые решения

  • визуально перекроить геометрию комнаты, ее форму, зрительно преобразовать пространство

7

Играйте с пространством, измените его так, как Вам угодно

  • возможность создать уникальные, многоуровневые системы освещения, сочетающие в себе различные по типу (галогенные, светодиодные, люминесцентные) источники света

8

Комбинируйте простые формы, используйте скрытое освещение

  • возможность повторно (и неоднократно) окрасить потолок, чтобы сменить настроение и атмосферу в комнате

9

Сменить настроение комнаты с двухуровневыми потолками гораздо проще

Способы монтажа двухуровневых гипсокартонных потолков

   По своему дизайну двухуровневые потолки из гипсокартона чрезвычайно разнообразны, но в целом можно выделить два основных вида монтажа, основное различие которых заключается в выборе верхнего уровня.

   Первый способ. В качестве верхнего уровня используется существующий потолок, а короба из гипсокартона монтируются только на отдельных участках (острова) или по периметру комнаты. Такой способ позволяет существенно сэкономить материалы (а значит — деньги) и значительно ускорить процесс. Впрочем, такой метод применим только при ровном потолке, когда основная плоскость – достаточно гладкая, не требует существенного ремонта, можно будет только его подшпаклевать. В этом случае второй ярус устанавливают для визуального разделения помещения на функциональные зоны или скрытия (скрытной прокладки) коммуникаций.

10

Рис. 1 Схема крепления двухуровневого потолка

   На рис.1 первым уровнем выступает стандартный потолок (покрашенный или оштукатуренный), второй уровень (короб) — гипсокартон. Стык – сплошной, светильники – встроенные, монтируются во втором уровне.

11

Рис. 2 Схема крепления двухуровневого потолка

   Вариант – второй ярус с козырьком (рис.2), в котором укладывают световые шнуры или светильники. Первый уровень – подготовленный базовый потолок, второй – гипсокартон с вмонтированными светильниками. На выносе второго уровня установлена скрытая подсветка, дающая рассеянный мягкий свет. Такая конструкция позволяет, выключив точечные (основные) светильники, получить ненавязчивое приглушенное освещение, создающее в комнате романтическую и уютную атмосферу.

12

Освещение двухуровневых потолков играет декоративную роль даже при дневном освещении

13

В полутьме мягкое и спокойное освещение смотрится гораздо лучше

   Второй способ. При этом способе из гипсокартона выполнены оба уровня. Чаще всего это вызвано неудовлетворительным состоянием плоскости чернового потолка, когда все его визуально различимые недостатки проще скрыть, чем отремонтировать.

14

Рис. 3 Схема крепления двухуровневого потолка

   Обычно, сначала монтируют всю базовую площадь потолка, а затем на каркас первого (базового) уровня подшивают элементы второго (рис.3).

15

Рис. 4 Схема крепления двухуровневого потолка

   Другой вариант (рис. 4) – к установленному коробу сбоку закрепляют направляющий профиль, на котором будет смонтирована основная плоскость потолка.

Последовательность работ

   Чтобы грамотно и надежно самостоятельно установить двухуровневые потолки из гипсокартона, следует придерживаться следующего порядка проведения работ:

  • разработать проект двухуровневого потолка и провести его точную разметку на монтажной сетке
  • определиться с типом монтажа двухуровневого потолка и последовательностью выполнения работ
  • подготовить потолок
  • точно перенести монтажную сетку на базовый потолок
  • собрать каркас
  • проложить коммуникации
  • вырезать по размеру фигурные детали обшивки, сформировать изогнутые элементы
  • облицевать каркас гипсокартоном
  • провести чистовую отделку потолка
  • установить светильники

16

Создайте несколько небольших уровней и увеличьте таким образом зрительно высоту

Подготовительный этап

   Перед тем, как установить двухуровневые потолки из гипсокартона своими руками, необходимо закончить все «мокрые» работы —  черновую отделку стен, стяжку пола и т.д. Гипсокартон очень чувствителен к повышенной влажности, поэтому показатель влажности воздуха не должен превышать 75%, температура в помещении – не ниже 16С. При установке двухуровневого потолка с использованием основного потолка в качестве базового, снять прежнюю штукатурку, заделать щели, обработать грунтовкой и заштукатурить потолок, выровняв его. Просушить помещение и только после этого начинать работы по монтаже двухъярусного (многоуровневого) потолка.

Совет! Если гипсокартон будет полностью перекрывать черновой потолок, то нет необходимости его штукатурить и выравнивать, достаточно просто удалить отстающую краску (старую штукатурку).

17

Потолок из гипсокартона скроет любые недостатки, но зачем их там оставлять?

18

Потолок можно не только покрасить, но и отделать деревом

Монтаж каркаса

   Каркас монтируется из оцинкованного холодногнутого металлического профиля не тоньше 0,5-0,8 мм. Именно точность и правильность монтажа каркаса определяет прочность и ровность всей конструкции, поэтому очень важно в самом начале грамотно и точно провести разметку. Все этапы сборки каркаса следует обязательно проверять строительным уровнем. Для закрепления профиля применяются особенные саморезы по металлу. Готовый каркас тщательно выверяют по уровню в нескольких направлениях, прежде чем приступить к облицовке гипсокартоном.

Поэтапная сборка сложного двухуровневого потолка подробно представлена на видео

Совет!При установке каркаса важно сразу предусмотреть место крепления люстры, заложив не менее двух закладных профилей – это даст возможность надежно закрепить осветительный прибор.

Прокладка коммуникаций

   При прокладке коммуникаций следует помнить о двух особенностях:

  • вся электропроводка должна прокладываться исключительно в гофрированных пластиковых шлангах, располагаться свободно, не в натяжку. При этом шланги не должны укладываться в элементы каркаса

19

Провода в гофрированных шлангах

  • по возможности, прочие коммуникации (фреоноводы сплит-системы, вентиляционные короба, кабели) должны закрепляться к стене или базовому потолку, чтобы снизить нагрузку на каркас

Облицовка гипсокартоном

   Крепить к каркасу листы гипсокартона рекомендуется в разбежку. При этом установку первого ряда надо начинать с целого листа – с одной стороны смонтированного каркаса, следующий ряд – тоже с целого листа, только начинать с противоположной стороны.

20

Некоторое количество работы и Вы обладатель неповторимого, возможно созданного Вами, потолка

Фигурные детали (плоские) предварительно вырезают по картонным шаблонам. Боковины, изогнутые в вертикальной плоскости, предварительно формуют. Для этого вырезанную по ширине деталь надо прокатать игольчатым валиком, а затем обрызгать, до появления самостоятельно стекающих капель, из пульверизатора водой. Дают гипсокартону хорошо пропитаться водой в течение часа, затем с выпуклой стороны формируемого изгиба надрезают монтажным ножом. Установив на ребро, деталь изгибают по подготовленному лекалу и, зафиксировав грузиками, дают просохнуть.

21

Процесс изгибания листа гипсокартона



Перед началом монтажа гипсокартона на каркас, следует еще раз проверить схему электропроводки и укладки коммуникаций. Выведя вниз концы проводов, укладывают, при необходимости, слой шумо- и теплоизоляции и начинают облицовку.

Желательно использовать целые и максимально крупные детали – так потолок получится ровнее, и при отделке потребуется меньше шпаклевки для заделывания стыков.

22

Прямоугольные конструкции наиболее простые, но не менее эффектны

Совет! В местах, где гипсокартон примыкает к стене, а также к вертикальной части второго уровня, перед установкой следует срезать заводскую фаску. В этом месте толщина листа всегда меньше, в дальнейшем это значительно усложняет чистовую отделку полотна.

Для крепления листов гипсокартона на двухуровневом потолке используют металлические саморезы, длина – 25 см. Расстояние между саморезами – порядка 15 см. При этом шляпку следует немного утопить в лист. Если при закреплении лист продавился, крепление переделывают, отступив 4-5 см.

23

   Двухуровневые потолки подходят практически для любых помещений

   Порядок крепления листов – верхний ярус, затем – боковые детали, в конце – декоративные элементы нижней части. Если сначала провести облицовку второго яруса, то это значительно затруднит доступ к верхнему. Поэтому гипсокартон монтируют на нем только после того, как верхнюю часть будет облицована и зашпаклевана.

24

Последовательность работ с двухуровневыми потолками — сверху вниз

   Когда облицовка каркаса гипсокартоном закончена, всю конструкцию следует загрунтовать универсальным составом. После высыхания грунтовки швы проклеивают монтажной лентой-серпянкой, наружные углы укрепляют уголками. На прямых отрезках (ровном контуре) используют металлический уголок, на криволинейных – гибкий пластиковый, закрепляя их скобами с помощью строительногостеплера. Другой вариант крепления – нанести на угол слой штукатурки и утопить в нем уголок, шпателем удалить излишки штукатурки. После этого можно приступать к чистовой отделке (штукатурка, покраска) и монтированию осветительных приборов.

25

Благодаря двухуровневым потолкам, Вы сможете быстро и выгодно преобразить пространство, значительно украсив интерьер



Рекомендую к прочтению:

Как сделать двухуровневый потолок из гипсокартона

Потенциал крупногабаритного жилья – коттеджей и частных домов в плане дизайн-проектирования выше, чем у большинства квартир. В современных частных домах и потолки выше, что даёт возможность отойти от стандартных решений их отделки, и скрыть потолочное основание за эффектной объёмной конструкцией – подвесной облицовкой из нескольких ярусов, число которых зависит от высоты помещения.

Такая технология вполне применима и к квартирам с потолками в районе 3 м, если суммарная высота уровней отделки будет в разумных пределах, а конфигурация конструкции – гармонировать с интерьером.

Рассмотрим, как сделать в квартире двухуровневый потолок – какой геометрии они бывают, из какого материала и какими способами монтируются.


Суть двухуровневого потолка

В зависимости от сложности геометрии, каркасы под такие покрытия собираются из стальных тонкостенных оцинкованных профилей, и представляют собой объёмные решетчатые конструкции, выполненные согласно дизайн-проекта. Прямолинейные элементы каркасов изготавливаются из прямых П-образных профилей, овальные – из «гибких» (арочных), боковые стенки которых выполнены гофрированными или имеют прорези с малым шагом. Профили между собой соединяются саморезами-«блошками» или вытяжными заклёпками.

Деревянные бруски при устройстве двухуровневых потолков применяются редко, так как древесина требует антисептической и гидрофобной обработки.

Способ крепления каркаса к несущему потолку зависит от веса конструкции и ровности основания. Если потолок ровный, то каркас крепят непосредственно к нему — дюбель-клиньями или анкерными болтами. Если же черновое основание необходимо выравнивать, конструкцию монтируют на нём посредством стальных подвесов — промышленного изготовления (прямые, спицевые) и самодельных (отрезков профиля).

На смонтированный каркас укладывается облицовка из гипсокартона, вид которого выбирают в зависимости от условий эксплуатации помещения.

Цементно-стружечную плиту (ЦСП) из-за значительного удельного веса для двухуровневых потолков не применяют.

Конструкций двухуровневых потолков множество, и дизайнерские решения этого вида потолочной отделки постоянно усложняются. Универсальной методики монтажа таких покрытий не существует – каждый вариант облицовки монтируется индивидуально. Для этого сначала разрабатывается дизайн-проект, а затем – технология его исполнения.

Пробовать свои силы в устройстве двухуровневого потолка, ориентируясь лишь на понравившееся фото, бесперспективно — без проекта и навыков монтажа ни копирование, ни импровизации приемлемого результата не дадут.

Но многие несложные конструкции двухуровневых потолков всё же можно смонтировать самостоятельно.

Рассмотрим, какое покрытие выбрать для установки своими руками, и как выполнить его монтаж в квартире.

Конструкции двухуровневых потолков из ГКЛ

Существуют следующие варианты монтажа двухуровневых потолков из гипсокартона:

  1. Устройство второго уровня.
    Используется при ровной поверхности базового потолка, который в данном случае и является верхним уровнем.

    То есть, под несущим основанием монтируется дополнительный ярус в виде элементов декоративной конфигурации, между которыми просматривается верхний уровень. Осветительные приборы при такой системе устанавливаются в межъярусном каркасе – в отверстиях второго уровня и направлены вниз, либо ориентированы вверх.

  2. Последовательный монтаж двух уровней.
    На неровный несущий потолок монтируется каркас верхнего яруса, к которому затем крепят конструкцию нижнего уровня, меньшего по площади и весу. Такой способ отделки избавляет от необходимости выравнивания чернового основания смесями, так как оно полностью скрыто за облицовкой.
  3. Обратный монтаж.
    Каркас второго уровня собирается в первую очередь, а к его элементам крепится конструкция верхнего яруса.

Из перечисленных методик к самостоятельному исполнению рекомендованы первые две — покрытия, требующие монтажа лишь второго уровня, или – последовательной установки двух ярусов. Рассмотрим первый способ.

Монтаж на ровном потолке двухуровневого покрытия из ГКЛ

Несмотря на простоту геометрии таких конструкций, эта облицовка способна преобразить помещение, особенно, если разместить в ней светильники. При этом покрытие опустит потолок незначительно, для создания визуально эффектного второго уровня достаточно будет 12-15 см.

Инструмент и принадлежности

Монтаж ГКЛ на каркас, который ещё только предстоит изготовить и смонтировать – это комплекс операций, требующий следующего инструмента:

  1. Уровень водяной трубочный длиной 8-10 м;
  2. 2 строительных пузырьковых уровня – длиной 0,5 и 1 м;
  3. Шнур малярный отбивочный с порошком-пигментом;
  4. Рулетка 5м;
  5. Стальная чертилка, карандаши, маркеры;
  6. Угольник-шаблон строительный под 900;
  7. Алюминиевая рейка-правИло длиной 2 м;
  8. Лазерный уровень с построителем плоскостей;
  9. Электродрель с набором свёрл по металлу;
  10. Шуруповерт с набором бит-насадок;
  11. Провод-удлинитель;
  12. Ручные ножницы по металлу;
  13. Пассатижи;
  14. Набор отвёрток с разными шлицами;
  15. Нож строительный;
  16. Молоток;
  17. Ручная ножовка-нож для резки ГКЛ.

Подробнее о том, каким должен быть комплект инструмента для монтажа гипсокартона на каркас, говорится в этом ролике:

Выбор материала

Для помещений с нормальной влажностью пригоден любой вид гипсокартона – обычный (ГКЛ), влагостойкий (ГКЛВ), огнестойкий (ГКЛО) и влаго-огнестойкий (ГКЛВО). И всё же для сухого помещения лучше использовать влагостойкий материал, потому что от порций пара из кухни не застрахованы и эти помещения. Что касается огнестойкого ГКЛ, то его применяют для отделки дымоходов печей и каминов, а в обычной комнате его устойчивость к огню не будет востребована.

Гипсокартон толщиной 9,5 мм условно считается потолочным, хотя такого определения в его характеристиках нет. Он легче материала толщиной 12,5 мм (условно – стенового), но при этом менее прочен и хуже держит саморезы – как по кромке среза, так и на сплошном участке. Из этих соображений большинство мастеров для монтажа одноуровневых подвесных потолков или несущих элементов верхнего яруса многоуровневых используют стеновой ГКЛ.

Читайте также: Какие потолки лучше сделать в ванной комнате? 5 вариантов

Для обшивки вертикальных поверхностей двухуровневого потолка используют гипсокартон толщиной 8-9,5 мм. Плоскости сложной геометрии обшивают ещё более тонким арочным ГКЛ – толщиной 6 мм.

Материалы для изготовления каркаса производятся в более широком ассортименте, поэтому выбрать из них только необходимые и хорошего качества гораздо сложнее.

Для прямолинейных участков конструкции используются следующие виды профиля:

При наличии в контуре овальных линий приобретают также гибкий (арочный) профиль. Потребность в нём определяется последовательным наложением на контур овала участков рулетки длиной по 10 см.

Выбирая профиль под несущие конструкции, следует отдавать предпочтение материалу толщиной 0,6 мм, но под вспомогательные элементы и перемычки можно использовать стержни и в 0,4-0,5 мм.

При монтаже каркасе следует избегать использования наращенных, стыкованных по длине элементов – все стержни лучше делать цельными.

При выборе профилей и соединительной фурнитуры лучше доверять только проверенным производителям. Продукция неизвестных фирм, как правило, дешевле. При этом выглядеть она может даже привлекательнее известных брендов, но по качеству металла и толщине стали будет проигрывать, что выявится в процессе монтажа или через 2-3 года после него.

Гипсокартон крепят к каркасу саморезами с потайной головкой, которые могут быть двух видов: с острым концом или высверливающим концом. Использование первого типа обеспечивает более плотное крепление.

Приобретать саморезы необходимо с учётом правила: при однослойной отделке стального каркаса гисокартоном длина метиза должна превышать суммарную толщину соединяемых деталей не менее, чем на 10 мм.

Подготовка основания и разметка контура

С чернового потолка удаляют всё, что легко отслаивается – побелку, шпаклёвку, штукатурку. Очищенную от старой отделки поверхность грунтуют, и после высыхания грунтовки начерно выравнивают по всей площади стартовыми смесями.

От верхней точки самого низкого угла в комнате откладывают вниз величину, равную высоте яруса будущего второго уровня. С помощью лазерного построителя плоскостей это расстояние переносят по горизонтали на остальные углы, после чего все отметки соединяют между собой линией – стартовой. Полученный замкнутый контур означает горизонтальную плоскость, в которой будет располагаться покрытие второго уровня.

Затем на листе бумаги выполняют эскиз второго уровня, который будет монтироваться на несущем потолке. На бумаге в масштабе изображается потолок, в который вписывают декоративные элементы. При самостоятельном монтаже не следует использовать сложных фигур – перенести их на потолок с соблюдением пропорций будет сложно, а смонтировать ещё сложнее. Лучше воспользоваться базовыми геометрическими фигурами (круг, эллипс, прямоугольник, треугольник), начертить которые на потолке можно с использованием рулетки, длинной рейки и импровизированного циркуля – куска вязальной проволоки с гвоздём и карандашом на концах. Для упрощения компоновки на потолок наносят вспомогательные линии и точки – диагонали, геометрический центр, биссектрисы углов.

Нанеся рисунок на потолок, определяют потребность в материале — замеры по нанесённому контуру позволяют рассчитать количество ГКЛ, профилей и крепежа.

Монтаж направляющего профиля к несущим основаниям

Устройство каркаса двухуровневого потолка начинают с монтажа направляющего профиля ПН (UD) 28х27, рассчитанного на крепёж как к стенам, так и потолку – саморезами, дюбель-гвоздями. Шаг крепежа на стенах выполняется не более 40 см, на потолке – 25 см. Профили известных производителей уже имеют монтажные отверстия с шагом в 25vсм, при отсутствии просверлить их диаметром 7-8 мм нужно самому, выполняя крайние в 5 см от торца.

Чтобы обеспечить бесщелевое прилегание профиля к стене, на тыльную его сторону клеится уплотнительная лента.

Профиль прикладывают нижней полкой сверху стартовой линии на стене, и через выполненные в нём отверстия делают маркером отметки на основании. Если между профилем и стеной, несмотря на использование демпферной ленты, есть щели, в полках стержня напротив них ножницами по металлу делают надрезы.

По выполненным отметкам в стене бурятся отверстия – их глубина должна превышать длину дюбеля на 5-10 мм, после чего направляющий профиль крепится к стене.

В углах помещения профили стыкуют, вставляя один в другой.

Закончив крепление к стенам, приступают к монтажу несущих профилей на потолок – по контуру второго уровня. Операция выполняется идентично установке на стены, но для крепежа используют:

  • в монолитных ж/б-потолках — стальные анкер-клинья;
  • в пустотных плитах перекрытия – дюбели для пустотелых конструкций.

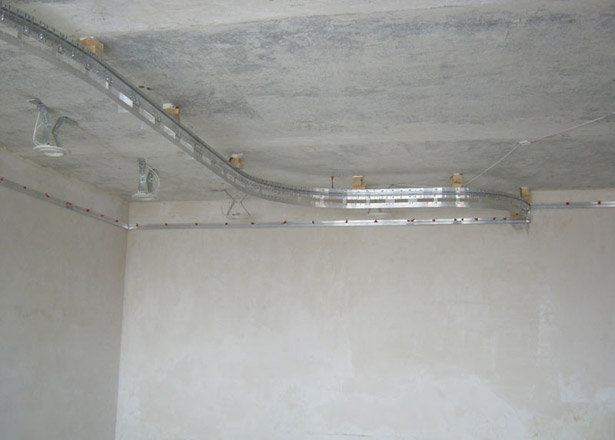

Прямолинейные участки монтируют из прямых отрезков профиля. Овалы выполняют из арочного профиля или также из прямого, надрезая полки с шагом в 3-10 см – в зависимости от радиуса кривизны.

К несущему основанию криволинейный направляющий профиль должен крепиться каждым участком между надрезами.

Крепёж несущих профилей к направляющим

Функция направляющего профиля – одноимённая, направлять контур плоскости второго уровня потолка. Соответственно, должны быть элементы, которые будут нести нагрузку от веса этой плоскости. Таким элементами каркаса являются несущие профили, в качестве которых используют стержни ПП (CD) 60х27.

Для формирования каркаса второго уровня несущий профиль вставляют в паз направляющего, после чего их стенки скрепляются между собой сквозным соединением коротким саморезом.

Метизы, наиболее распространённые для этого, в обиходе называют «блошками», длина их 9-11 мм.

Использование «блошек» с острым концом обеспечивает более прочное соединение тонкостенных профилей.

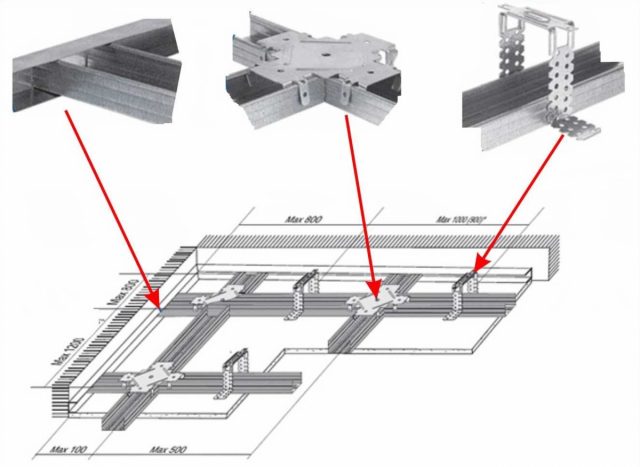

В местах пересечения несущих профилей устанавливаются «крабы».

Стыковка несущих профилей «крабами» наглядно показана в ролике:

Читайте также: Варианты ремонта потолка на кухне. Какой потолок лучше?

Крепление несущих профилей к черновому потолку

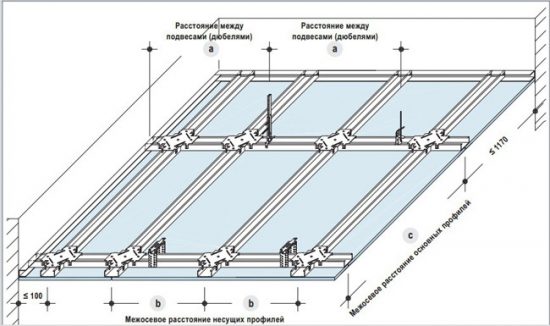

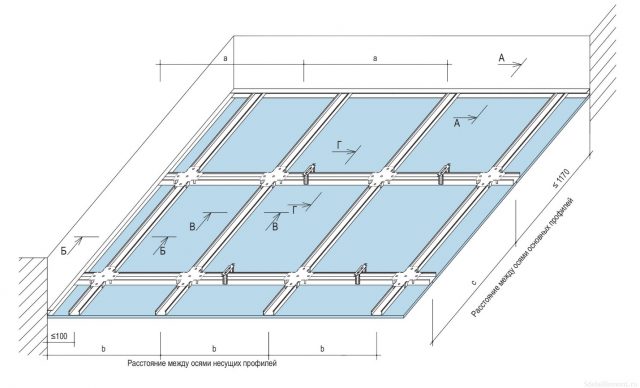

Чтобы равномерно распределить по несущим профилям нагрузку от веса покрытия, и передать её бетонному потолку, стержни CD 60х27 необходимо соединить с бетонным основанием. Выполняется это с помощью подвесов – прямых или анкерных (спицевых).
По потолку размечают осевые линии расположения несущих профилей, с шагом в 0,4-0,5 м на этих линиях наносят отметки под подвесы. Расстояние от стены до ближайшего подвеса не должно быть больше 25 см.

По отметкам бурят бетонный потолок и монтируют подвесы.

Загнув лапки смонтированных подвесов вниз, через них в несущий профиль с двух сторон вкручивают саморезы.

После окончания монтажа каркаса монтируют проводку под светильники.

Более наглядно монтаж двухуровневого потолка из ГКЛ на ровный потолок представлен в этом ролике:

Читайте также: Варианты ремонта потолка на кухне. Какой потолок лучше?

Обшивка гипсокартоном

По окончании монтажа электропроводки приступают к отделке второго уровня гипсокартоном.

Этот этап работ выполняется аналогично монтажу ГКЛ при обычном выравнивании потолка. Разница заключается лишь в способе укладки гипсокартона на криволинейные поверхности – таковыми являются торцы второго уровня. Для обшивки таких участков используется более гибкий арочный гипсокартон, но можно применить и обычный ГКЛ толщиной 9,5 мм — отрезается полоса нужной ширины, по которой выполняются поперечные надрезы на 3/4 толщины листа с шагом в 3-5 см. Чем меньше делать шаг, тем более плавным будет изгиб полосы. Полученный гибкий элемент крепят к каркасу также саморезами для гипсокартона, после чего надрезы заполняют шпаклёвкой.

В элементах ГКЛ, в которых планируется установка светильников, отверстия выполняются до установки на каркас.

Читайте также: Варианты ремонта потолка на кухне. Какой потолок лучше?

После окончания обшивки каркаса приступают к шпаклёвке покрытия второго уровня. Чтобы добиться правильности сопряжений, на стыки вертикальных и горизонтальных плоскостей монтируются гибкие уголки, покрываемые потом шпаклёвкой.

После стартового шпатлевания второго уровня выполняют чистовую шпаклёвку всего потолка. Завершающий этап работ перед финишной отделкой – шлифование шпатлёвочного слоя с последующей грунтовкой.

Заключение

Смонтировать в квартире двухуровневый потолок из гипсокартона – вид работ с широким диапазоном сложности. При монтаже сложных конструкций без помощи профессионалов не обойтись, простые можно установить самостоятельно. Однако, если навыков работы с гипсокартоном нет, монтаж даже простейшей конструкции нужно выполнять в паре с профессионалом, иначе разочарований не избежать.

фото и видео монтажа в зале


Любой человек хочет сделать интерьер своей квартиры необычным и интересным, применяя различные материалы и декор. Многоуровневые потолки из гипсокартона все чаще применяются в оформлении помещений. Декоративная, криволинейная конструкция на потолке смотрится очень органично.

гипсокартон многоуровневый потолокПример дизайна и оформления многоуровневого потолка из гипсокартонаВернуться к оглавлению

Полное содержание материала

Особенности многоуровневых конструкций

Как часто приходится разграничивать большое помещение на несколько зон, и помочь в этом поможет правильная отделка потолочной поверхности. При обустройстве многоуровневой конструкции помещение можно зонировать при помощи цвета, зеркал, или специального освещения.

Часто применяют потолок из гипсокартона с подсветкой в кухнях-студиях, где потолок помогает разделить гостиную и рабочую зону. В большой комнате, простой белый потолок, смотрится скучно, а если обустроить вертикальную криволинейную конструкцию – комната приобретет привлекательный и интересный вид. Самым простым вариантом конструкции, которую можно обустроить на потолке своими руками – двухуровневый потолок из гипсокартона.

потолок гостиная многоуровневый Вариант конструкции и дизайна многоуровневого потолка в гостиной

Это криволинейная или прямая конструкция, надстроенная на первый уровень гипсокартонного потолка. Можно обустроить простой невысокий уступ, а можно соорудить нишу из ГКЛ, в которой будет обустроена рассеянная подсветка, по типу парящего потолка. Второй уровень потолка обычно обустраивают вдоль одной стены. Многоуровневый потолок из гипсокартона своими руками соорудить несложно.

План потолков с размерами и уровнямиПроект гипсокартонного потолка с размерами и уровнями

Можно соорудить трехуровневый потолок, его конструкция отличается только числом ступеней на потолке. Но стоит понимать, что если уступов предусмотрено несколько, то следует усилить несущую конструкцию, максимальная нагрузка должна составлять 14 кг на один квадрат площади. Сделать многоуровневый потолок из гипсокартона проще прямолинейным в несколько уровней, чем фигурный.

Самым сложным считается нанесение разметки – от этого процесса зависит успех в монтаже красивого, фигурного потолка из ГКЛ.

Вернуться к оглавлению

Предварительные работы: чертежи и разметка

Прежде чем начинать работу, нужно рассмотреть варианты многоуровневых потолков из гипсокартона и выбрать подходящий. Вы оценили свой потолок, и решили сделать красивую криволинейную конструкцию, по определенному дизайну. Начинать нужно с чертежа и разметки, и только потом браться за реализацию своих идей. Устройство многоуровневых потолков из гипсокартона начинается с чертежа.

Объемную фигуру на потолке невозможно создать, не применяя чертеж. Можно сделать схематический рисунок на бумаге, а можно скачать на компьютер специальную программу. Грамотную разметку можно сделать, замерив, горизонталь потолка, на которой разметить все подвесы для профиля и каскады.

разметка многоуровневый потолок Чертеж и разметка всех уровней потолка из гипсократона

Как правильно составить чертеж:

Как только на бумаге будет все понятно и правильно размечено, можно начинать разметку поверхности потолка.

Вернуться к оглавлению

Подготовка к монтажу

Как только разметка потолка успешно выполнена, можно отправляться за покупками. Материал не стоит покупать впритык, чтобы работа не остановилась, из-за того, что не хватило одного профиля, или нескольких подвесов, поэтому стоит купить на 10% больше требуемого количества комплектующих.
Перечень материалов, которые необходимы перед началом работы:

Вернуться к оглавлению

Устройство каркаса

Перед тем, как начать монтировать каркас на потолок, приготовим инструмент, который будет необходим:

каркас потолкаСмонтированный каркас многоуровневого потолка

Первым делом нужно обустроить основной уровень поверхности, для этого прикрутить к стенам стартовый профиль – это будет основание под несущую конструкцию. Крепятся профиля на дюбель-гвозди шагом 25 см. Следующим шагом будет крепление промежуточных стоечных профилей к направляющим при помощи саморезов по металлу. На этом первый этап установки многоуровневого потолка можно считать законченным. Можно начать собирать второй уровень.

Каркас и часть круга из гипсокартонаСобранный каркас и обшитый гипсокартоном в виде круга

Закрепляем на стенах несущую конструкцию, по разметке. При помощи подвесов, которые прикручивают к основной обрешетке саморезами. К этим подвесам крепится профиль, который будет формировать дополнительный ярус потолка.

На фото видно, что был собран каркас потолка на первом уровне, это 70 мм. — 10 мм. = 60 мм. от нуля, также на этом же уровне был собран круг и зашит. Я не буду вдаваться в подробности, как собирать основной потолок, об этом уже было рассказано в предыдущих записях, я расскажу о порядке выполнения до существующего потолка на фото. Первым делом нам необходимо отметить на потолке центры окружностей и прочертить по указанным радиусам эти окружности.

Здесь важно отметить, что при прочерчивании внешнего круга мы уменьшаем радиус на 10 мм, а при прочерчивании внутреннего, соответственно увеличиваем на 10 мм, еще раз объясню с чем это связано — по прочерченным линиям на потолке мы будем прибивать направляющий профиль, следовательно гипсокартон (6 мм), который будет крутится на этот профиль, увеличит радиус окружности на 6 мм.

шпаклевка потолокНанесение шпаклевки потолка с несколькими уровнями

Плюс шпаклевка заберет 2 — 4 мм. В итоге мы попадем в размер на чертеже.

Как чертятся окружности на потолке

  • Отмечаем карандашем центр окружности и пробиваем перфоратором отверстие;
  • Вставляем пластмаску от дюбеля в отверстие;
  • Далее берем направляющий профиль, находим на ней заводское отверстие;
  • От этого отверстия отмеряем нужный радиус по длине и ставим в том месте метку;
  • Затем саморезом просверливаем на метке второе отверстие;
  • И уже через это отверстие прикручиваем к потолку с помощью дюбеля направляющую;
  • В заводское отверстие вставляем карандаш и рисуем окружность;
  • После того, как нарисовали круги нарезаем направляющие сегментами и прибиваем их к потолку по радиусам.

    Направляющий профиль, порезанный болгаркойТак выглядит направляющий профиль, разрезанный болгаркой

Разрезаем направляющую на сегментыРазрезать направляющий профиль на сегменты, можно с помощью строительных ножницНаправляющая, разрезанная на сегментыРазрезанный металлический профиль, который можно фиксировать, для создания фигур на потолке

Учтите, что мы прибили направляющие не по всем окружностям, а только по тем, что находятся на первом уровне от нуля. Затем идет сборка всего каркаса на уровне 60 мм. от нуля, есть правда одно но, не надо ставить скобы где не будет потолка по чертежу, то есть скобы ставятся возле направляющей, прибитой к потолку по окружности.

После того, как каркас собран, обрезаем профиля по краю направляющей минус 5 мм., чтоб потом можно было надеть на край профиля другую направляющую, также порезанную на сегменты, но не так, как мы резали на потолок, в этих направляющих необходимо обрезать только боковые полки, основная же остается целой, затем одеваем направляющую на профиля не прикручивая, вырезаем полосы по 60 мм. из гипсокартона 6.5 мм. желательно по всей длине (250 см.), крепим эти полосы выгибая к верхней направляющей, затем крепим к низу гипсокартонной полосы ту направляющую, которую мы заводили не прикручивая.
В итоге у нас должно было получится то, что мы видели на верхней фотографии в начале статьи. Исключение составляет то, что круг в середине зашит. Но я думаю, для тех, кто читал блог, не составит труда зашить круг.

Если предусмотрена криволинейная конструкция, то профиль надрезают по боковым стенкам, чтобы проще было создать кривую линию. Конструкция должна быть жесткой – шаг профилей 40 см.
Скобы прибиты возле направляющей
Можно купить специальный арочный профиль для создания криволинейного потолка. Вспомогательный каркас стоит выполнять по уровню, для этого можно натянуть нитку по плоскости. Как только установлены основные профили, можно приступить к установке промежуточных профилей.

Для этого стоечный профиль нарезается на отрезки по 50 см, которые впоследствии устанавливаются в промежутки между основными составляющими конструкции, поперек, и прикручиваются маленькими саморезами «семечками». В видео показан процесс монтажа многоуровневого потолка.

Советуем посмотреть видео: монтаж многоуровневого потолка.

Вернуться к оглавлению

Крепление листов гипсокартона

Каркас готов, можно начать крепить к нему гипсокартон. Вначале обустраивается первый уровень. Если предусмотрена волна на потолке, то ее нужно вырезать еще на полу, только сделать ее с припуском в 1-2 сантиметра, их можно подрезать на месте строительным ножом.

Гипсокартон не крепится впритык к стене, нужно оставлять зазор примерно в сантиметр. Если предусмотрена подсветка на первом уровне, то нужно проделать отверстия при помощи дрели со специальной насадкой «коронкой».

Как только зашит первый уровень, приступаем к формированию боковых частей второго яруса. Для этого раскроить гипсокартон с небольшим припуском. Если конструкция криволинейная, то гипсокартонные полосы нужно будет гнуть. Сделать это просто, если намочить его с двух сторон.
смочить гипсокартонЧтобы этот процесс проходил быстрее и легче, полосы гипсокартона прокатывают игольчатым валиком с двух сторон. Затем смочить отрезок и подождать.

сгибание гипсокартона Применение игольчатого валика для сгибания гипсокартонного листа

Благодаря этой процедуре гипсокартон станет мягким и податливым. Начинать прикручивать нужно от стены, аккуратно сгибая полосу и сразу прикручивая ее саморезами, шагом 15 см, как только боковые сторона сформированы, можно подрезать их по каркасу.

Перед тем как вырезать в гипсокартоне отверстия под светильники, нужно дать гипсокартону просохнуть. На последнем этапе зашивается второй ярус потолка листами ГКЛ.

Важно! Начиная монтаж многоуровневого потолка из гипсокартона своими руками нужно помнить, что больше трех уровней делать не рекомендуется. Во-первых, потолок в зале опустится очень низко, во-вторых, увеличится стоимость конструкции, и в-третьих, удельный вес потолка будет очень большим, что не желательно.

Смотрите в видео: сборка многоуровневого гипсокартонного многоуровневого потолка.

Вернуться к оглавлению

Подсветка в многоуровневых потолках

Подсветка на потолок в зале обустраивается специальными материалами, по трем основополагающим технологиям:

  • неоновая;
  • светодиодная;
  • дюралайтовая.

При составлении дизайна многоуровневых потолков из гипсокартона также применяется и классический вариант – люстра на потолке с несколькими рожками, или точечные светильники. От предпочтений хозяина помещения зависит вид подсветки.

При помощи дюралайтовых трубок можно подсветить не только потолок в зале, но и некоторые элементы декора для стен. Недостатком данной подсветки является только ее цена.

  • Светодиодная подсветка применяется как в светильниках, так и в ленте, которую пропускают по периметру комнаты, получая при этом эффект парящей конструкции. Светодиодная лента может быть трех цветов: синяя, красная и белая.светодиодная подсветкаУстановленная светодиодная посветка на многоуровневом потолке из гипсокартона

    C грамотным применение сочетаний цветов, можно получить великолепный эффект в квартире. Есть небольшой минус – ленту нужно защищать от повреждения;

  • Неоновая подсветка в зале – благодаря ей можно воссоздать даже звездное небо на потолке, так как в арсенале подсветок, есть трубки, которые подсвечиваются только на концах. Несмотря на кажущуюся простоту, не стоит устанавливать этот вид освещения самостоятельно, обратитесь к профессионалам. Неоновая подсветка работает очень долго, в отличие от дюралайта.

Потолок для кухни устанавливается в несколько этапов, которые были описаны выше.

кухня многоуровневый потолок Дизайн кухни с многоуровневым потолком и подсветкойВернуться к оглавлению

В заключении

Прежде чем приступать к установке многоуровневой конструкции для кухни, оцените свои силы и возможности. Если сомневаетесь, что не сделаете все правильно, то пригласите профессионалов, которые качественно выполнят работу.

Монтаж двухуровневого потолка из гипсокартона своими руками

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-3Гипсокартон — простой, удобный, легкий строительный материал. С его помощью воплощают самые оригинальные проекты и дизайнерские идеи. Хорошо выглядит ровная поверхность, но двухуровневый потолок с удачно размещенными на нем осветительными приборами придает комнате индивидуальные черты, создает ощущение комфорта. Посмотрев фото с вариантами дизайна и выбрав подходящее решение, все работы можно выполнить своими руками. Понять некоторые нюансы, возникающие по ходу монтажа, поможет видео из нашей статьи.

Подбор инструмента, материалов

Для монтажа 2-уровневого потолка нужно подготовить инструмент:

  • уровни — алюминиевый, гидравлический или лазерный;
  • перфоратор;
  • шуруповерт;
  • правило;
Двухуровневый потолок со встроенной подсветкой

Двухуровневый потолок со встроенной подсветкой

  • угольник;
  • рулетку;
  • нож и рубанок;
  • молоток;
  • трассер.

В зависимости от уровня влажности в помещении, выбирают гипсокартон — обычный или влагостойкий. Толщина листа 0,6 см. Для крепления ГК листов понадобятся профили: CD 60, UD 27 и составляющие к ним, а также дюбели.

Важно! Подвесы выбирайте в зависимости от высоты понижения потолка. Если она меньше 120 мм, то покупайте подвес прямой ES 60/125. При большем значении этого параметра крепление выполняют посредством подвеса с подвесным элементом и идущего в комплекте с ним стержня с ушком.

Подготовка поверхности, разметка

Монтаж потолка выполняют после того, как проложена электропроводка к тем местам, где планируется установка светильников. Специалисты рекомендуют при устройстве 2-ярусного потолка, начать работу с разметки первого яруса:

  1. Во всех углах комнаты карандашом ставят отметки так, чтобы они находились в одной плоскости.
  2. Выполняют замеры расстояния от поставленных отметок до потолка с целью определения наиболее низкого угла, с которого и начинают нанесение разметки.
  3. Берут горизонтальный уровень рулетку и отмечают разницу.
  4. Все метки соединяют последовательно, используя трассер.
  5. Определив высоту опускания потолочной конструкции, прибивают к стене дюбелями UD 27.
  6. Вдоль стены на потолке делают метки с интервалом 4 см. То же самое проделывают и с противоположной стороны.
  7. Соединяют противоположные отметки и на полученной линии на расстоянии 0,5 м отмечают точки для монтажа крепежных элементов.
  8. На последующих линиях точки отмечают, смещая их каждый раз на 25 см. В результате потолок с отметками должен напоминать шахматную доску.

Совет. Если у вас нет уровня нужной длины, сделайте его сами, заполнив водой прозрачный шланг диаметром 1-1,5 см. Хорошо подходит для этой цели шланг, снятый с медицинской капельницы.

Монтаж первого уровня

Технологический процесс монтажа каркаса для первого уровня потолка выглядит так:

  1. Монтаж поворотных или крепежных подвесов.
  2. Замер потолочных линий для раскроя профиля CD. При этом отрезок профиля должен быть короче линии на 5-10 мм.
  3. Монтаж профиля CD в направляющий профиль. Схема монтажа двухуровневого потолка

    Схема монтажа двухуровневого потолка

  4. Проверка горизонтальности установленных профилей и закрепление их на подвесах.
  5. Выполнение поперечного соединения профилей с использованием CD профиля и соединителей «краб».
  6. Проверка качества монтажа профилей в плоскости при помощи правила длиной от 2 до 2,5 м. При наличии значительных зазоров на соседних подвесах ES необходима переустановка саморезов-блошек.

Совет: чтобы конструкция получилась жесткой, устанавливайте поперечный профиль по линии стыковки листов ГК.

После того как каркас смонтирован, остается закрепить ГК листы. Первый к каркасу прилаживают всей плоскостью, при этом один край должен вплотную прилегать к стене, а противоположный — попасть на центр профиля CD. Крепление выполняют саморезами по металлу длиной сантиметров 2,5 с интервалом от 200 до 250 мм. Глубоко загонять верхушку в гипсокартон не следует, но и выглядывать она не должна.

Монтаж второго уровня потолка

Сначала выполняют монтаж каркаса. Порядок следующий:

  1. Чертят схему второго уровня на плоскости первого.
  2. Отмечают высоту опускания второго уровня по длине стены, используя трассер и ориентируясь на первый уровень.
  3. На отмеченную линию устанавливают профиль UD.
  4. К профилям CD первого уровня крепят подвесы ES с шагом 0,4-0,5 м.
  5. Ориентируясь на схему, прорисованную на первом уровне, крепят UD профиль. Для очертания в виде дуги, прорезают через каждые 30-40 мм края UD профиля. Монтаж второго уровня потолка

    Монтаж второго уровня потолка

  6. Вставляют профиль CD в направляющий, для чего в местах его монтажа замеряют дистанцию от края рисунка до стены. Далее, выравнивают его по горизонтали и закрепляют.
  7. Надевают профиль UD на свободные концы установленных профилей так, чтобы наружный край его совпадал с соответствующим краем профиля, установленного по схеме на первом уровне.

Важно! Если высота комнаты менее 2,6 м опускайте второй ярус максимум на 50-60 мм, а когда больше — минимум 60-80 мм.

Что касается монтажа гипсокартона на второй уровень, то выполняют его по такому же алгоритму, как и для первого. Края, выступающие за нарисованную схему, обрезают при помощи ножовки, ориентируясь на крайний профиль UD. Затем замеряют высоту перепада между уровнями, вырезают полоску и зашивают торец. Когда очертание дугообразное, то полосу смачивают водой, а затем сгибают.

После окончания монтажа шпаклюют швы, угол между первым и вторым уровнем и места, где вкручивали саморезы.

Варианты дизайна двухуровневых потолков из гипсокартона

Потолки из гипсокартона дают большое число возможностей для воплощения дизайнерских фантазий. Особенно много преимуществ имеет такой потолок на кухне: маскирует трубы и проводку, а также различные дефекты, неровности, отделяет обеденное пространство от рабочего, дает возможность сделать подсветки в нишах, выделить рабочую зону с помощью точечных светильников, осветить обеденный стол, повесив над ним люстру.

При выборе дизайна двухуровневого потолка нужно отталкиваться от конфигурации и габаритов помещения, цвета, фактуры, способов отделки, гармонирующих с общим интерьером, применяемого декора, типа используемых осветительных приборов.

Дизайнерский двухуровневый потолок

Дизайнерский двухуровневый потолок

Кроме того, специалисты рекомендуют учесть следующие моменты:

  • Наличие вытяжки над варочной панелью. Учитывая это, потолок в той части снижают для того, чтобы спрятать воздуховод.
  • Очень эффектно выглядят на кухне неоновые ленты в качестве подсветки.
  • Если потолок понизить по всему периметру, а центр оставить как есть, то кухонное пространство легко зонируется, с использованием точечных светильников.
  • Для двухуровневого потолка больше подходят приглушенные, пастельные тона. Глянцевые фактуры визуально увеличивают пространство, кроме того, их легче мыть.
  • Потолок, где уровни окрашены в сочетающиеся между собой оттенки, выглядит оригинально и создает ощущение особого домашнего уюта.
  • Обои, разные по фактуре и цвету, но выполненные по одной тематике, гармонирующие с обстановкой и текстилем, очень украшают двухуровневых потолок, привносят необычный колорит.

Как вы смогли убедиться, гипсокартон в умелых руках способен преобразить пространство. С его помощью вы можете воплотить собственный дизайнерский проект, сделав из потолка настоящий шедевр.

Монтаж двухуровневого потолка: видео

Двухуровневый потолок своими руками: фото

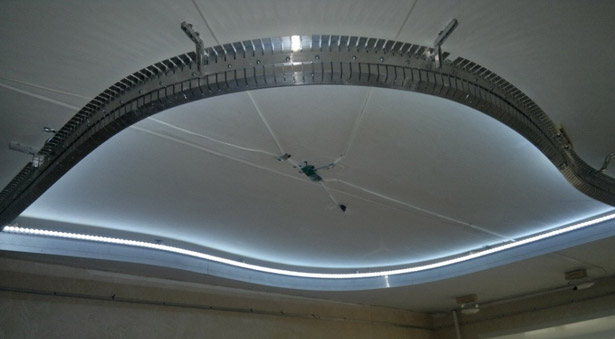

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-15

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-15
dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-15

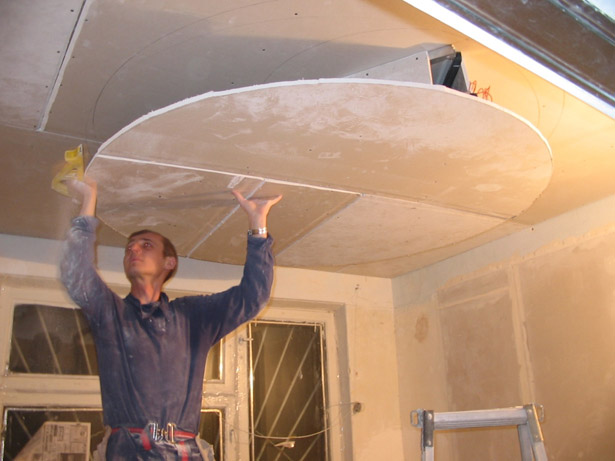

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-12

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-12
dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-12

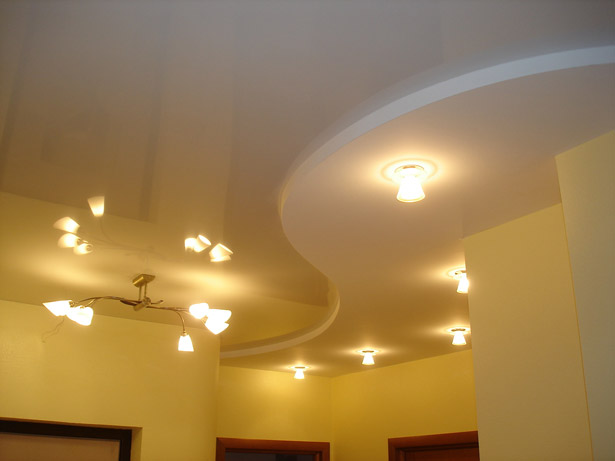

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-9

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-9
dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-9

dvuxurovnevyj-potolok-iz-gipsokartona-na-kuxnyu-foto-6

Монтаж двухуровневого потолка из гипсокартона с подсветкой

На сегодняшний день интернет завален статьями и видеороликами на тему: «Как сделать двухуровневый потолок из гипсокартона с подсветкой». Естественно, без приглашения дорогостоящих дизайнеров, бригад и просто мастеров-умельцев. Как «отделить зерна от плевел», как найти план работы с гипсокартоном и хороший, и практичный, и дающий хоть какую-то гарантию?

Что мы ждем от потолка из гипсокартона?

Что прежде всего ожидают от каркаса подвесного потолка? Надежности и долгих лет службы без подвижек и деформаций. Тогда не будут появляться трещины в потолке из ГКЛ и не придется заниматься их внеплановым исправлением. Но чем больше появляется сайтов по ремонту, тем больше «непоняток» можно встретить. Разберем лишь малую толику нелепицы о «правильном» монтаже потолка из ГКЛ, взяв для примера фото с подписью под ним:



«

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Во-первых, каркас для потолка из гипсокартона НИКОГДА не собирается из направляющего потолочного профиля (ПНП). Исключение составляет лишь использование его в криволинейных конструкциях, и то это лишь ноу-хау русских умельцев. На фото же изображен именно направляющий профиль 28х27 мм, так как уплотнительная лента шириной 30 мм закрывает его полностью.

Во-вторых, потолок из гипсокартона не зря называют подвесным – его каркас не должен плотно прилегать к бетону! К бетону прилегают прямые подвесы, но их никто не спутает с отрезком профиля, как на фото. Вот только редко кто клеит на эти подвесы демпферную ленту. А зря…

Если же автор имел в виду стены, к которым крепятся потолочные направляющие профили, то это ведь не сам каркас, а лишь рама для каркаса. Да и стены нормальные люди редко делают из бетона.

Можно, конечно, оспорить вышесказанное. Но для людей не только делающих, но и думающих, есть повод проверить ту информацию, которая встречается в интернете. А вот правильное применение уплотнительной ленты пойдет вашему потолку только на пользу.

Вывод прост: если вы хотите получить красивый и долговечный потолок двухуровневый из гипсокартона с подсветкой, сделайте его сами. Изучите фото и видео, прочтите несколько сайтов об этом, составьте примерный план действий. Затем взгляните на это с высоты своего опыта, прикиньте силы и возможности. И отправляйтесь закупать материалы и комплектующие. Узнайте, о красивых вариантах подсветке потолков LED лентой.

Что следует учесть при составлении плана каждого уровня

От чего следует отталкиваться при построении схемы уровней потолка? Понятно, что чем сложнее линии второго уровня, тем сложнее рассчитать расход материала. Потому стоит для начала рассмотреть, как сделать двухуровневый потолок из гипсокартона с подсветкой по периметру всей комнаты. Такой вариант – не самый изысканный, но при правильно подобранном освещении и подсветке будет служить предметом гордости не один год. Заодно стоит подумать и о подсветке ниши для крепления карниза для штор. На фото ниже – короб по периметру комнаты с точечными светильниками второго уровня, неоновой подсветкой перехода между уровнями потолка и центральным освещением (на фото не видно)

На основе этого фото можно распланировать все операции, зная лишь примерно размеры комнаты:

  1. Ширину первого уровня, самого близкого к потолку, стоит запланировать кратным цифре 1,2. Такова стандартная ширина листа гипса, и нет особого смысла лепить с краю небольшие вставки. Лучше уложить 2-3 ряда целых листов ГКЛ.
  2. Оставшееся расстояние до стен делим на 2 и получаем размер второго уровня потолка. Если высота старого потолка не превышает 2,5 м, короб второго уровня стоит сделать уже, чтобы не было «давящего» эффекта.
  3. Место под нишу перед окном запланировать таким образом, чтобы была возможность работать в ней шуруповертом. Кстати, шуруп тоже имеет длину, хоть и маленькую.
  4. Высоту второго уровня надо сделать такой, чтобы в нишу для подсветки проходила рука. Вряд ли источник рассеянного света будет служить вечно.
  5. Место, где будет крепиться центральная люстра, усилить дополнительными вставками и прямыми подвесами.
  6. Чтобы не путаться в линиях и размерах, схемы лучше нарисовать отдельно для каждого уровня, и отдельно для освещения.
  7. Окончательно схемы каждого слоя потолка из гипсокартона с подсветкой по периметру надо рисовать после того, как будет выбран способ монтажа каркаса. Об этом – ниже.

Два способа собрать два уровня каркаса потолка. Какой выбрать?

Каркас для потолка – это собранная из металлопрофиля ячеистая структура. Для удобства старый потолок расчерчивается на прямоугольники размером 60х50 см. По этим линиям должны проходить центры потолочного профиля – продольного и поперечного. Первый является несущим и крепится к потолку с помощью прямых подвесов. Второй представляет из себя отрезки, соединяющие продольный профиль под углом в 90°. Для надежного крепления пересечений продольного и поперечного потолочных профилей разработан специальный одноуровневый соединитель – краб.

В итоге получается остов для одноуровневого потолка. В нашем случае такая структура будет у каркаса первого уровня.

Основу на потолок из гипсокартона двухуровневый с подсветкой можно собрать двумя способами. Первый хорош для начинающих и малоопытных: каждый слой потолка собирается отдельно – сначала самый высокий, первый; затем более низкий, второй. Этот метод применяют, когда короб на потолке из гипсокартона с подсветкой не имеет радиусов и волны. Зато ниша под шторы не доставит много проблем.

В случае с потолком на фото придется использовать другой способ. Сначала монтируется второй уровень, включая изогнутые части каркаса, а затем зашивается профилями середина. Пора приниматься за составление схем и просчета необходимого количества материалов.

Собираем каркас будущего потолка. Инструменты и материалы

На схеме ниже прекрасно видно всю конструкцию будущего потолка. Остается рассмотреть его поэтапный монтаж.

Монтаж двухуровневого потолка из гипсокартона с подсветкой нужно начинать со второго уровня. По периметру стен отбиваем границу будущего второго слоя, отступая от границы старого потолка не менее 15 см (5 см для 1-го слоя, 5 см для экрана ниши подсветки и 5 см пространства над экраном для образования светового потока и для замены сгоревших элементов подсветки). Для этой цели обычно используют лазерный уровень и малярный красящий шнур (отбивку). Вообще лазерный уровень – универсальное устройство и его нужно использовать на всех стадиях контроля горизонта и вертикали. Направляющий потолочный профиль крепится к стене на дюбель-гвозди так, чтобы линия границы была чуть ниже. Отверстия в стене обычно проделывают перфоратором, снабженным сверлом по бетону.

На старый потолок переносится граница второго уровня, от неё отступают 7 – 10 см (ширина ниши для подсветки) и рисуют ещё одну линию. По ней закрепляется к старому потолку ПНП (см. схему выше). Для создания криволинейных участков 2 стороны направляющего профиля из трех разрезают ножницами по металлу либо болгаркой.

Расстояние между разрезами – 5 см, в этом случае линия получится более плавной. Фиксировать профиль на изгибе желательно как можно чаще.  К потолку ПНП крепятся на анкер-клинья. Возможно применение дюбель-гвоздей, но их потребуется в 2 раза больше для гарантии прочности крепления.

В прикреплённый к потолку направляющий профиль вставляем отрезки длиной 15 см (высота второго уровня) из ПП. Они заменят прямой подвес, обычно применяемый для этой цели. Расстояние между их центрами – 10 – 15 см. Отрезки фиксируются в ПНП острыми саморезами ПШ (пресс-шайба) с помощью шуруповёрта. Снизу эти отрезки закрываются вторым направляющим профилем, который в радиусной части, естественно, разрезается.

Многие советуют применять саморез по металлу, снабженный сверлом. Это нежелательно. Когда сверлишь таким сверлом тонкий металл, профиль может деформироваться. Для нашей конструкции это недопустимо.

В горизонтальной плоскости ПНП на стене соединяется с ПНП границы уровня отрезками потолочного профиля. Их длина равна запланированной ширине второго уровня. В месте соединения боковые стенки потолочного профиля разрезаются и отгибаются под прямым углом. Полученные таким образом лепестки фиксируются к ПНП границы уровня саморезами. Расстояние между центрами отрезков – 50 см. На радиусах ставят дополнительные отрезки, усиливающие каркас.

Итак, короб на потолке из гипсокартона с подсветкой собран. Переходим к сборке остова первого уровня будущего потолка. Он будет представлять из себя прямоугольные ячейки их потолочного профиля, расстояние между центрами которых равно 60х50 см. Эта структура должна в итоге выглядеть так, как на фото ниже.

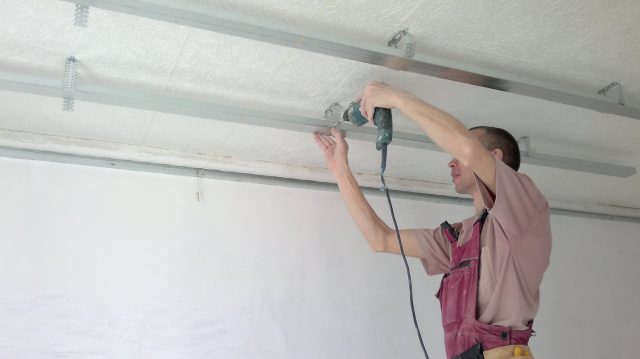

Начинать монтаж двухуровневого потолка из гипсокартона с подсветкой на этом этапе надо с установки ПНП по периметру каркаса второго уровня. В этом случае направляющий профиль крепится к вертикальным отрезкам ПП. Затем к потолку с помощью анкер-клиньев закрепляем прямые подвесы на линиях, соответствующих центрам продольных потолочных профилей. Об этом было написано в предыдущей главе. Концы подвесов сгибаются вниз, между ними фиксируется продольный ПП.

Установка каждого ПП контролируется лазером для получения идеальной горизонтальной поверхности. Концы подвесов, торчащие ниже профилей, отгибают вверх или обрезают.

Сверху на продольный профиль на расстоянии в 50 см одеваются крабы. В боковые зажимы крабов вставляем отрезки поперечного профиля. Затем ушки краба отгибаются вниз и фиксируются саморезами через предназначенные для этого отверстия.

Первый уровень собран. Не забудьте усилить место для крепления основного светильника, если это необходимо.

Прежде чем приступить к обшиванию каркаса гипсокартоном, нужно произвести разводку электропроводки.

Электрические провода рекомендовано заключать в гофру, предохраняющую их от механических повреждений и, как следствие, возможного короткого замыкания. Однако окончательное решение об её использовании принимается каждым человеком самостоятельно.

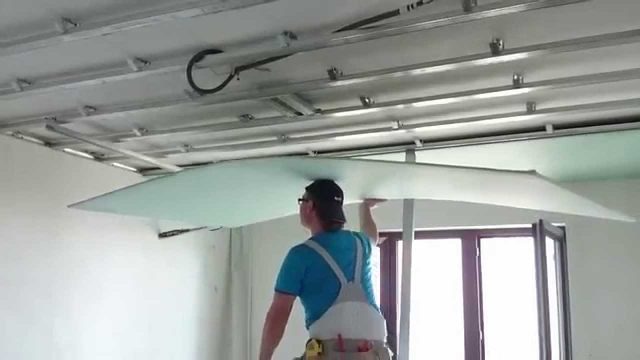

Монтаж гипсокартона: легко и сложно одновременно

Существует несколько типов гипсокартона. Для потолка обычно берут лист толщиной 9,5 мм, он тоньше и, соответственно, легче стенового. Для создания изогнутой поверхности выпускается арочный ГКЛ 6,5 мм.

ГКЛ крепится к каркасу черными острыми шурупами длиной 40 мм. Здесь надо знать несколько основных правил:

  1. Края листа гипса всегда должны проходить по центру профиля. В этом случае крепление ГКЛ к профилю будет достаточно прочным и надежным.
  2. На стыках листов надо оставлять зазор в 2-3 мм для компенсации подвижки гипсокартона при воздействии различных факторов.
  3. Шляпки саморезов утапливаются в поверхность листа на 1-2 мм. Для соблюдения этого правила выпускаются специальные биты с ограничителями.
  4. Шурупы вкручиваются через равные промежутки. До края листа оставляют 2 см.
  5. Лист фиксируется к профилям по всей площади, для этого рисками отмечают на гипсокартоне центры профилей. Расстояние между шурупами – 15 – 20 см.

Сначала зашиваем первый, самый высокий уровень потолка. Затем настает черед перепада с уровня на уровень. Прямые участки осложнений не вызовут. А вот с радиусными придется слегка повозиться.

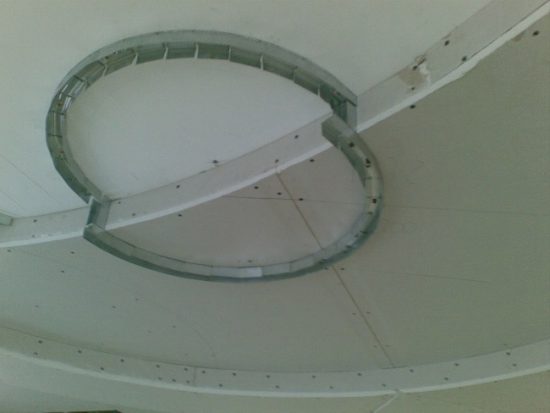

Наиболее распространенный способ придать полосе гипсокартона изогнутость – намочить её. Делается это так. Строительным ножом прокалывается картон с одной стороны. Потом поверхность смачивается водой. Выжидается 10 минут. Гипс намокает, размягчается и его можно аккуратно, поэтапно согнуть под нужный радиус. После фиксации саморезами полоска высохнет и сохранит полученную форму.

Приходит черед второго уровня. Здесь волнистую поверхность аккуратно вырезают ножом, а затем зачищают мелкой наждачкой или малярной сеточкой. Отверстия под точечные светильники легче всего просверлить дрелью и коронкой для сверления больших отверстий в дереве.

Последним этапом будет финишная отделка потолка. Для этих работ нужно иметь под рукой:

  • малярные кисти и валики;
  • ванночку под валик;
  • несколько шпателей разной длины;
  • дрель с насадкой-миксером;
  • пластиковую посуду для приготовления растворов.

Сначала гипсокартон грунтуется акриловой грунтовкой глубокого проникновения с антигрибковыми добавками. Надо дождаться, пока грунтовка полностью высохнет. Затем специальными гипсовыми смесями шпаклюются швы между листами и головки шурупов. В качестве усиления стыки заделываются армирующей лентой (серпянкой).

В последнюю очередь финишной шпаклевкой затягивается вся поверхность потолка. Ниша из гипсокартона с подсветкой для карниза и переход с уровня на уровень отделываются в первую очередь. Толщина слоя не должна превышать 2-3 мм. Все шероховатости после высыхания слоя затираются наждачкой.

Не забудьте пропылесосить потолок, тонкий слой гипсовой пыли, осевшей на поверхность после такой обработки, способен свести на «нет» всю предыдущую работу.

Перед окончательной отделкой потолка – покраской или поклейкой обоев – поверхность желательно ещё раз прогрунтовать.

Точечные светильники и неон – выбираем варианты подсветки

Выбор потолочных светильников настолько велик и разнообразен, что посоветовать что-либо в этом направлении сложно. Чаще всего применяют встроенные в потолок из гипсокартона светодиодные светильники, а также галогенные лампы. Они способны не только освещать определенную зону помещения, но и создавать на потолке световые лучи различной конфигурации; есть светильники, совмещающие два типа освещения – галогенное и светодиодное (на фото):

Ещё одной особенностью таких светильников является возможность регулировать интенсивность свечения. Некоторые типы светодиодов снабжаются пультом управления, что позволит применять для помещения различные световые сценарии освещения. Такие светильники комплектуются соответствующими блоками управления.

Корпуса точечных приборов освещения снабжены фиксирующими пружинами и их монтаж в отверстия потолка не составит особых проблем. Как и их замена в случае выхода из строя.

Обычные лампы накаливания монтируют всё реже из-за больших габаритов и повышения температуры при долгом использовании.

Что касается подсветки между уровнями, то наибольшей популярностью в последнее время пользуется гибкий неон и светодиодная лента. Несмотря на различие в названии, в основе этих подсветок используется один и тот же элемент – светодиод.

Какая бы скрытая подсветка потолка из гипсокартона не использовалась – выбор зависит только от вашего вкуса и мастерства менеджера, продающего вам свою продукцию.

Как вы могли убедиться, двухуровневый потолок из гипсокартона с подсветкой довольно сложен в исполнении. Но восторженные отклики друзей и гостей станут заслуженной наградой за все перенесенные вами трудности.

Видео:

Видео:

устройство, как сделать своими руками, монтаж

В вопросе дизайна интерьера важна каждая мелочь. Особую роль в общей картине играет потолочное покрытие. На рынке услуг представлено много вариантов из разных материалов. Но чаще всего во внимание хозяев квартир, домов попадают именно двухуровневые потолки из гипсокартона.

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Преимущества и недостатки двухъярусных потолков из гипсокартона

Гипсокартон позволяет воплотить в реальность разные дизайнерские задумки. Прежде чем сделать ставку именно на этот вид материала, стоит изучить все его характеристики. Важно понять плюсы и минусы таких конструкций, чтобы потом не жалеть о выборе.

К числу преимуществ относят:

  1. Конструкция двухуровневого потолка из гипсокартона помогает скрыть все изъяны поверхности, в том числе швы, неровности и соединения между плитами. Хозяину или мастеру не придется наносить множество слоев штукатурки, шпаклевки, чтобы сделать поверхность идеальной.
  2. Собрать каркас, закрепить листы можно без использования профессиональных строительных инструментов.
  3. Двухуровневый гипсокартонный потолок — возможность реализовать самые смелые дизайнерские идеи. С помощью материала можно создать замысловатые геометрические формы, скомбинировать различные цветовые решения, которые будут выглядеть оригинально и украшать интерьер.
  4. Для двухуровневых конструкций можно подобрать любые приборы освещения, такие как: точечные светильники, светодиодные ленты, люстры.

    Важно! Необходимо предварительно продумать расположение осветительных приборов, чтобы правильно проложить проводку или же добавить несколько кабелей к уже существующей.

  5. Поверхность потолка штробить не нужно, потому что в конструкциях из гипсокартона можно сделать специальные ниши, в которых легко спрятать все кабеля, проводки.
  6. Гипсокартон — экологически чистый материал.
  7. Двухуровневая композиция будет оберегать жильцов от постороннего шума соседей с верхних этажей.
  8. Стоимость конструкции невысока, поэтому каждый человек, делающий ремонт, сможет позволить себе заказать ее или сделать самостоятельно.

Несмотря на то, что фото двухъярусных потолков из гипсокартона демонстрируют эту конструкцию идеальной, все же есть и некоторые недостатки, о которых надо знать. Хотя минусы не так значительны, как плюсы, их тоже стоит взять на заметку:

  1. Конструкция забирает немалое количество высоты помещения. Обычно уходит до 10 сантиметров для одного яруса, поэтому такой вариант подойдет лишь для комнат с высокими стенами.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  2. Листы гипсокартона довольно хрупкие. Этот материал сложно транспортировать и довезти до пункта назначения в целости и сохранности. Поврежденные листы восстановлению не подлежат.

    Важно! Оформить доставку гипсокартона лучше через фирму на специальном транспорте, тогда материал прибудет без повреждений. Если в дороге с ним что-то произойдет, то его будут обязаны заменить на новый.

  3. Собрать конструкцию несложно, а вот просчитать точное количество необходимых профилей и листов – дело не из легких. Неверное количество материалов в конструкции может стать причиной провисания потолка в будущем. Следовательно, лучше пригласить специалиста для замера и расчета.
  4. От этого материала много грязи и пыли. Чтобы этот недостаток остался незамеченным, лучше всего начинать ремонт именно с установки двухуровневого потолка и только потом клеить обои, укладывать напольное покрытие.

Устройство двухуровневого потолка из гипсокартона

Чтобы собрать двухуровневый потолок из гипсокартона, необходимы следующие материалы:

  • металлические профили из которых будет в дальнейшем собран каркас;
  • листы гипсокартона;
  • шпаклевка и штукатурка;
  • краска или обои.

Устройство потолка представляет собой простую конструкцию, которая состоит из каркаса и зафиксированных на профилях листов гипсокартона. После того, как материал закрепят, производят отделку согласно дизайну интерьера.

Размеры двухуровневого потолка из гипсокартона

Размер потолка зависит только от метража в квартире, в целом же, можно подобрать любые параметры, варьируя высоту, размеры ярусов. Для установки двухуровневой конструкции в идеале высота стен в помещении должна быть от трех метров. При таких условиях можно смело воплощать различные идеи дизайна потолка.

Чтобы четко определить размер конструкции, нужно сделать замеры помещения и решить, на сколько сантиметров можно позволить себе опустить потолок.

Важно! От точных расчетов количества материала зависит срок службы конструкции. Если самостоятельно это сделать сложно, лучше нанять специалиста.

Цвета двухуровневого потолка из гипсокартона

Фото с дизайном двухуровневых потолков из гипсокартона подтверждают, что эта часть интерьера открывает широкие горизонты перед хозяевами квартиры, дома. Цвет конструкции может быть каким угодно, все зависит от стиля ремонта в помещении и пожеланий заказчика. Главное правильно подобрать сочетание тонов – это позволит создать идеальный интерьер, который будет гармонично дополнять стены, мебель и напольное покрытие.

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Несколько лет назад лучшим цветом для потолка считался белый, что довольно неплохо, создается ощущение свежести, чистоты. Сегодня же разнообразие технологий открывает возможности выбрать такой цвет, который станет изюминкой в интерьере.

Лучший вариант – сочетание двух оттенков, для каждого уровня свой. Во внимание стоит взять следующие варианты баланса цветов на потолке:

  • белый и салатовый;
  • бежевый и розовый;
  • коричневый с белым;
  • розовый с сиреневым;
  • синий с красным.

Цветовых комбинаций довольно много, лучше взглянуть на фото 2х уровневых потолков из гипсокартона и найти наиболее подходящее сочетание для своего интерьера.

Важно! От верного подбора цветовой гаммы зависит, будет ли в помещении уютно. Также стоит обратить внимание на детали, играющие центральную роль в комнате, и подобрать оттенок в гармонии с ними.

До принятия окончательного решения о цветовой гамме, нужно сделать акцент на следующие моменты:

  1. Высота потолка. В высоких помещениях гармонично будет смотреться потолок темных оттенков, а в низких наоборот лучше отдать предпочтение светлым тонам.
  2. В темную комнату отлично впишутся яркие цветовые гаммы в потолочной конструкции.
  3. В светлых помещениях лучше оборудовать потолок в холодных тонах.
  4. Цвет потолочного полотна должен сочетаться с остальными частями интерьера комнаты.

Правильно покрашенный двухуровневый потолок из гипсокартона двумя цветами будет гармонично смотреться и дарить ощущение уюта.

Виды двухуровневых потолков из гипсокартона

При изготовлении потолков из гипсокартона в двух уровнях специалисты применяют разные методики. Есть довольно широкий выбор вариантов обустройства таких конструкций, каждый из которых имеет свои преимущества и особенности. Подбирая дизайн, надо обратить внимание на следующие виды двухуровневых потолков:

  1. Рамочный потолок. Такая конструкция представляет собой короб прямоугольной или фигурной формы, размещенный по периметру помещения. Часто в этот короб монтируют скрытую подсветку. В центре устанавливают люстру или точечные светильники. Такой вариант смотрится просто и со вкусом.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  2. Диагональный потолок. Конструкция представляет собой ровное основание и выступающий по диагонали уровень, который может быть прямым или же волнистым. Такой потолок смотрится оригинально и позволяет сделать дизайн помещения неординарным.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  3. Зональный потолок отлично подойдет для разделения пространства на функциональные области. Такая конструкция не только смотрится оригинально, но и помогает организовать пространство.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

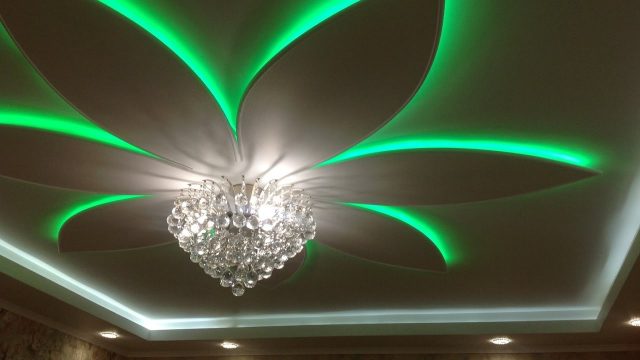

  4. Сложные потолки. Их отличает замысловатая форма, необычные элементы. Такие конструкции – мечта людей с хорошей фантазией, ведь в них можно воплотить самые разные идеи. Второй уровень потолка из гипсокартона в сложных конструкциях представляет собой дизайнерскую композицию, в которой могут быть использованы формы цветов, абстрактные узоры.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Важно! При выборе вида подвесного потолка нужно обратить внимание на общий дизайн интерьера. Правильно подобранный вид конструкции станет ярким акцентом в пространстве комнаты.

Как происходит расчет двухуровневого потолка из гипсокартона

Чтобы рассчитать размер будущего потолка, нужно вычислить периметр всей поверхности. Для этого надо определить ширину и длину верхнего перекрытия.

Важно! Измерить стоит все четыре стороны комнаты, часто они неодинаковы. За основу надо брать большую сторону, если все же замечена погрешность. Благодаря этому получится максимально точно рассчитать количество необходимых материалов.

Следующий этап замеров — определение размера второго уровня. Нужно просчитать отступы от первого яруса, а также выбрать вид потолка, который будет установлен в комнате. Опять же, мерить нужно все стороны, не полагаясь на идеальную ровность стен и потолков.

Виды подсветки для 2-х уровневых потолков из гипсокартона

Можно выбрать самый шикарный потолок, но он не заиграет всеми красками без правильного освещения. Фото красивых двухуровневых потолков из гипсокартона подтверждают, что лампы, люстры, светодиодные ленты придают особый шарм конструкции. Определить, какими будут приборы освещения нужно на этапе выбора формы, цветовой гаммы, чтобы сразу же проложить кабеля, проводку. К наиболее популярным относят следующие виды подсветки:

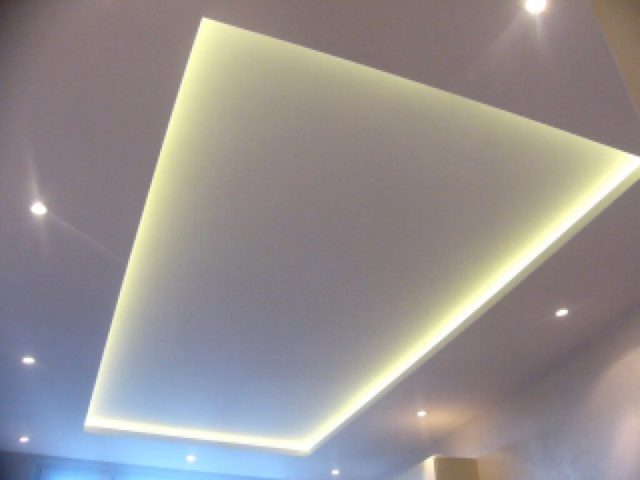

  1. Внутренняя, располагают ее по контуру конструкции. При включении свет рассеивается по комнате и особо ярко заметен на стыке ярусов.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  2. Внешняя контурная подсветка оборудуется под бортиком второго яруса. Такой вариант отлично подчеркнет декоративные элементы конструкции.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  3. Основная внешняя подсветка представляет собой светильники, зафиксированные на нижнем ярусе конструкции. Такой свет может быть, как дополнительным, так и основным.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  4. Комбинированная подсветка представляет собой светильники по периметру нижнего яруса и люстру или точечные приборы освещения на верхнем уровне потолка.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Фото двухуровневых потолков из гипсокартона в зале, кухне, спальне помогут выбрать наиболее подходящий вариант освещения. Чаще всего приборы, расположенные на нижнем ярусе по периметру потолка, устанавливают, как основной источник света, но благодаря широкому выбору, каждый сможет определиться со своим идеальным вариантом.

Чертежи двухуровневого потолка из гипсокартона

Необходимость рисовать детальный чертеж конструкции возникает крайне редко. Как правило, схему иллюстрируют для подтверждения проекта, когда заключают сделку на установку потолка в специализированных компаниях. Если же хозяин без особого опыта и хочет сам осуществить монтаж, то ему лучше всего нарисовать детальный чертеж, чтобы не допустить ошибок.

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Важно! Перед созданием чертежа нужно просмотреть варианты двухуровневых потолков из гипсокартона и определить, какой из них будет в комнате. Это поможет сохранить время, ведь чертеж требует точности и внимательности.

Прежде, чем приступить к работе, стоит понять, для чего нужно создавать план будущего потолка. Причин тому несколько:

  1. Расчет необходимого количества материалов. Особенно, когда речь идет о двухуровневом потолке, не стоит покупать листы и профили «на глаз». Меньшее количество заставит прервать процесс монтажа, а большее – потратить немало лишних денег. Поэтому лучше потратить время и четко все рассчитать.

    Важно! Гипсокартон и профили нужно заказывать с запасом приблизительно в 15 % от требуемого количества.

  2. Определение мест крепления каркаса. Важно обозначить, в каких местах на стенах проходит проводка. В случае короткого замыкания придется вызывать электрика, а не мастера по установке потолков.
  3. Расстановка мебели. Если ремонт делать капитальный и в планах полностью оборудовать пространство, то нужно сразу решить, какие предметы интерьера будут и какова их высота. Это поможет гармонично вписать потолок в пространство, чтобы он не стал преградой для установки ниш или шкафа купе.

Разобравшись с причинами необходимости создания чертежа, можно приступать к его изготовлению. Для этого понадобится:

  • лист бумаги;
  • карандаш или ручка;
  • линейка;
  • рулетка.

Проект двухуровневого потолка довольно сложно нарисовать. В чертеже нужно отметить:

  1. Ширину всех сторон потолка.
  2. Расстояние между креплениями. Тут важно не зацепить кабеля и проводку, поэтому все надо отмечать с точностью до миллиметра.
  3. Также в чертеже нужно указать какой профиль или крепление необходимо в определенной точке.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  4. Второй ярус рисуют с указанием расстояния между двумя уровнями.

    Важно! Минимальное расстояние между первым и вторым уровнем должно быть равно толщине листа гипсокартона.

  5. В чертеже нужно делать сноски с указанием точных параметров.

Как сделать каркас для двухуровневого потолка из гипсокартона

Монтаж двухуровневого потолка из гипсокартона – процесс несложный, главное все четко просчитать на этапе создания проекта. Основные правила:

  1. Первый уровень с профилями CD нужно фиксировать с помощью подвесов, расположенных на расстоянии 50 сантиметров друг от друга. Если второй уровень крепить поверх первого, расстояние между подвесами надо сократить до 40 сантиметров.
  2. Второй уровень фиксируют с шагом в 40 сантиметров. Когда разница между двумя уровнями более 20 сантиметров, то устанавливают стойки.
  3. Если второй ярус без подвесов крепить к стене, то его фиксируют на профиль UD и закрепляют стойками, расположенными на расстоянии от 25 до 40 сантиметров друг от друга.

Если мастер будет придерживаться этих рекомендаций, то каркас будет прочным и добротным.

Как сделать двухуровневый потолок из гипсокартона своими руками

Можно сделать двухуровневый потолок из гипсокартона своими руками. Видео поможет без труда справиться с задачей.

Важно изучить основные нюансы монтажа двухуровневой конструкции для самостоятельного выполнения задачи. Для работы понадобятся следующие материалы и инструменты:

  1. Ножницы для металлических профилей.
  2. Дрель.
  3. Нож малярный.
  4. Угольник.
  5. Отвес.
  6. Уровень строительный.
  7. Терка или наждачная бумага для гипсокартона.
  8. Шпатель широкий и узкий.
  9. Рубанок для нарезки гипсокартона.
  10. Рулетка.
  11. Защитные очки.
  12. Перчатки.

Последовательность работ:

  1. Освобождение пространства.
  2. Разметка стены и потолка. Нужно поставить отметки в местах, где будут фиксировать профили.
  3. Монтаж каркаса. Первым фиксируют UD-профиль. После монтируют прямой подвес, по нарисованной предварительно разметке. На этот подвес фиксируют CD-профиль.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

    Важно! Формируя округлые элементы или узоры необходимо предварительно нарисовать на потолке и стене рисунок и обязательно сделать насечки на UD-профиле, чтобы он ровно лег по разметке.

  4. Когда профили верхнего и нижнего уровней зафиксированы, можно приступать к креплению гипсокартона на конструкцию. На местах стыков, необходимо сделать фаску листов. Это облегчит процесс штукатурки, конструкция будет прочнее.
    Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкцийПотолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций
  5. Отделка поверхности гипсокартонных листов и их покраска или оклеивание обоями.

Действия нужно выполнять поочередно и старательно, тогда результат не будет отличаться от работы профессионала.

Варианты отделки двухуровневых гипсокартонных потолков

По фото двухуровневых подвесных потолков из гипсокартона можно увидеть, что отделка возможна в разных вариациях. Чаще всего для придания завершающего вида конструкции используют:

  1. Краску.
  2. Обои.
  3. Пенопластовые блоки.

Перед любым из видов отделки поверхность штукатурят.

Советы по уходу за двухуровневым потолком из гипсокартона

Уход за покрытием напрямую зависит от того, какая на поверхности отделка. Если это краска и гипсокартон влагоустойчивый, то можно протирать поверхность специальными средствами, чтобы она выглядела чистой и не теряла своей новизны.

Если же конструкция оклеена обоями, то никаких существенных способов ухода не нужно. Раз в два-три года необходимо обновлять покрытие, чтобы потолок выглядел, как в первые дни после монтажа.

Фото потолков из гипсокартона в двух уровнях

Вариантов оформления двухуровневых конструкций достаточно много. Поэтому каждый сможет подобрать идею по своим интересам и предпочтениям. Для этого можно посмотреть фото и представить, как будут выглядеть предложения в определенном интерьере.

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Потолки из гипсокартона в двух уровнях: фото, чертежи, виды конструкций

Вывод

Двухуровневые потолки из гипсокартона – долговечная конструкция. Такой вариант преображения потолочного пространства позволяет воплотить в реальность самые разные дизайнерские идеи. Главное, правильно подобрать проект, цветовую гамму, освещение и воплотить в реальность задуманное.

Как сделать двухуровневый потолок из гипсокартона с подсветкой

Подвесные двухуровневые потолки из гипсокартона с точки зрения проектирования и строительства, обладают двумя положительными качествами. Со стороны проектирования, за счет двухуровневых потолков, часто удается скрыть неуместные в интерьере, но необходимые по проекту различные внутренние коммуникации. Например, скрывают вентиляционные воздуховоды или канализационные трубы. С точки зрения внутреннего дизайна, благодаря двухуровневому потолку удается визуально, либо увеличить объем помещения, либо наоборот, произвести визуальное зонирование большого пространства.

Общее устройство двухуровневых потолков из гипсокартона

По своей конструкции двухъярусный потолок из гипсокартона состоит из металлического двухуровневого каркаса, который снизу обшит листами гкл. Условно двухуровневые потолки можно разделить на два типа: симметричные и асимметричные.

  • Симметричный двухъярусный потолок – характерен, прежде всего, ровными ребрами и полками, изготовленными по прямой линии.

  • Асимметричный двухуровневый потолок – представляет собой две горизонтальные плоскости, переход между которыми выполнен полкой по кривой линии.

Какие материалы необходимы для самостоятельного монтажа

  • Металлический несущий потолочный профиль (ПП) 60х27 мм;
  • Потолочный направляющий профиль (ПН) 28х27 мм;
  • Перфорированные прямые подвесы;
  • Соединители металлического профиля – крабы;
  • Демпферная лента шириной 27-30 мм;
  • Распорные анкеры;
  • Саморезы по металлу для крепления металлопрофиля и гипсокартона;
  • Листы потолочного гипсокартона толщиной 9,5 мм;
  • Самоклеящаяся сетка из стекловолокна;
  • Гипсовая шпаклевка.

Монтаж 1 яруса двухуровневого потолка из гипсокартона своими руками

[ads-pc-1][ads-mob-1]
В центре комнаты на треноге устанавливается оптический нивелир, который настраивают на показ горизонтальной линии в единой проекции на всех четырех стенах. Само потолочное перекрытие может быть неровным, но найдя на его плоскости нижнюю точку и, отступив от нее по стене 100 мм, находят «ноль» — уровень плоскости первого яруса потолка. Если монтаж двухуровневого потолка из гипсокартона производится с оптическим нивелиром, то после его регулировки и нахождения «ноля», нивелир должен располагаться на своем неподвижном месте до завершения монтажа направляющего профиля на стенах.

Не у всех в хозяйстве есть оптические нивелиры, особенно показывающие единую проекцию горизонтальной линии одновременно на четырех стенах комнаты. Если нет нивелира, то самую низкую точку на плите перекрытия находят алюминиевым уровнем длиной 200-300 см. Если нет и такого длинного уровня, то делают следующее: встав по центру помещения, визуально определяют самый заниженный участок перекрытия. В этом районе от перекрытия по стене отступают 100 мм и делают отметку. После этого используя водяной уровень (наполненный водой прозрачный шланг), от исходной отметки производят другие отметки на всех четырех стенах помещения.

На следующем этапе производят оклеивание направляющего профиля демпферной лентой. После оклеивания направляющего профиля демпферной лентой его горизонтально монтируют к поверхности каждой стены распорными анкерами. При этом нижняя полка направляющего профиля должна строго располагаться по прочерченной или проекционной линии нивелира.

После монтажа направляющего профиля, необходимо точно замерить расстояние между его внутренними основаниями. Зная точную длину, необходимо заготовить нужное количество несущих потолочных профилей. Потолочный несущий профиль купить реально с максимальной длиной 400 см, более длинный профиль необходимо заказывать, что не всегда выгодно. Поэтому дешевле и проще срастить между собой два несущих профиля. При сращивании один несущий профиль вводят на 80-100 см в другой профиль, после чего выполняют их фиксацию саморезами по металлу. Общее количество несущих профилей нужной длины рассчитывают таким образом, чтобы шаг между параллельными металлопрофилями составлял 1200 мм, если замер производить на середине оснований двух соседних параллельных профилей.

Первый несущий потолочный профиль вставляется между полками противоположных направляющих профилей, отступив от параллельной стены 10-15 см. Второй и все последующие несущие профиля запускаются между полками направляющих профилей на расстоянии друг от друга в 1200 мм. Замер производится на середине плоскости основания.

После временной раскладки несущего профиля, изгибают необходимое количество перфорированных подвесов в виде буквы «П». Далее каждый пока не закрепленный профиль равномерно сдвигают на 10 см в сторону, в потолочной плите перекрытия сверлят ряд отверстий диаметром 6-8 мм с шагом 80 см, после чего к потолочной плите начинают монтировать перфорированные подвесы. Смонтировав ряд подвесов, несущий профиль помещают между их свисающих лопастей, после чего профиль фиксируется поочередно к лопастям подвесов саморезами.

На следующем этапе заготавливают рассчитанное количество перемычек длиной 114 см. Перемычки располагают поперечно между параллельными несущими профилями с интервалом в 50 см и производят их фиксацию металлическими соединителями типа «краб». Краб располагают сверху над каждой точкой соединения, после чего все элементы фиксируются саморезами за счет отверстий предусмотренных в лопастях краба.

Монтаж 2 яруса двухуровневого симметричного потолка из гипсокартона

[ads-pc-2][ads-mob-2]
Для второго яруса, так же как и для первого яруса, монтировать каркас для двухуровневого потолка из гипсокартона начинают с привязки на одном уровне к стенам направляющего профиля. От того, насколько ниже первого яруса на стене будет смонтирован направляющий профиль, напрямую зависит глубина вертикальной полки между двумя уровнями потолка.

На следующем этапе из несущего профиля делаются заготовки длиной равные ширине второго уровня потолка. Количество заготовок рассчитывают таким образом, чтобы шаг между ними составлял 60 см. Один конец заготовки вставляется в нижний направляющий профиль и фиксируется саморезами. Саму заготовку выставляют по уровню и, отступив 20 см от ее второго конца, заготовку вертикальными отвесами фиксируют к профилю из 1 яруса.

Аналогичной длины и таким же способом, по уровню, в противоположном углу комнаты закрепляется вторая заготовка. После этого между заготовками натягивается капроновая нить, ориентируясь по которой крепят все несущие короткие профили второго яруса. Надо сказать, что если глубина полки между 1 и 2 ярусом более 20 см, то горизонтальный несущий профиль из второго яруса крепят к профилю из первого яруса не отвесами, а самодельными стойками. Такие стойки изготавливаются из обрезка несущего профиля. В обрезке необходимо выпилить на глубину в 20 мм с двух сторон заднее основание.

Как было выше сказано, концы профиля 2 яруса на 20 см были оставлены свободными. Вот по всем этим свободным концам закрепляют 1 сплошной направляющий профиль. А от этого профиля с шагом в 50-60 см к профилю из 1 яруса монтируют так же самодельные вертикальные стойки.

Как сделать двухуровневый потолок из гипсокартона асимметричного типа

После монтирования 1 яруса каркаса и под ним на несущих стенах направляющего профиля, сразу изготавливают из целого направляющего профиля кривую. Легче всего кривой профиль будет делаться на ровной поверхности стяжки. На стяжке мелками рисуют будущую траекторию кривой, после чего при помощи маленькой болгарки на всей протяженности направляющего профиля с шагом в 5-10 см производят пропилы его ребер до внутреннего основания. Профиль с пропилами укладывают на стяжку и производят его изгиб, ориентируясь по прочерченной линии.

Далее изогнутый профиль временно фиксируют по месту его монтажа и через каждые 40-50 см производят замеры от его внутреннего основания до основания ровного направляющего профиля, смонтированного на стене. После этого нарезается набор коротких заготовок из несущего профиля. Заготовки располагают между кривым и ровным несущим профилем и производят их фиксацию саморезами. Дальнейшая сборка асимметричного каркаса сводится к усилению привязки второго яруса к первому ярусу.

Обшивка гипсокартоном

[ads-pc-3][ads-mob-3]
Обшивать двухуровневый потолок из гипсокартона своими руками начинают с 1 яруса. Листы гипсокартона обрезаются строго по размеру и монтируются к несущему профилю саморезами через каждые 30-40 см. При закручивании саморезов их плоские шляпки немного утапливают в толще листа ГКЛ. После полной обшивки поверхности 1 яруса, производят обшивку второго яруса. В самом конце обшивается ГКЛ вертикальная полка между ярусами. Если полка имеет ровную траекторию, то ее обшивают тем же потолочным гипсокартоном, которым обшивались оба яруса. Однако если потолок асимметричный и полка имеет кривую траекторию, то для ее обшивки применяют гибкий гипсокартон толщиной 6 мм.

Для того чтобы обрезать гипсокартон ровно по прямой линии его укладывают на ровную поверхность стяжки и на нем размечают линию распила. Далее по линии укладывают на лист ГКЛ алюминиевое правило и по кромке правила проходят с небольшим нажимом канцелярским ножом так, чтобы картон был полностью прорезан, а гипсовая структура неглубоко процарапана. После этого под пропиленный лист на ребро укладывают деревянный брусок и, выполняя резкий нажим, гипсокартон ломают ровно по линии. Если необходимо обрезать гипсокартон по кривой радиусной линии, то резку производят маленькой УШМ с диском по камню.

Освещение двухуровневых потолков из гипсокартона

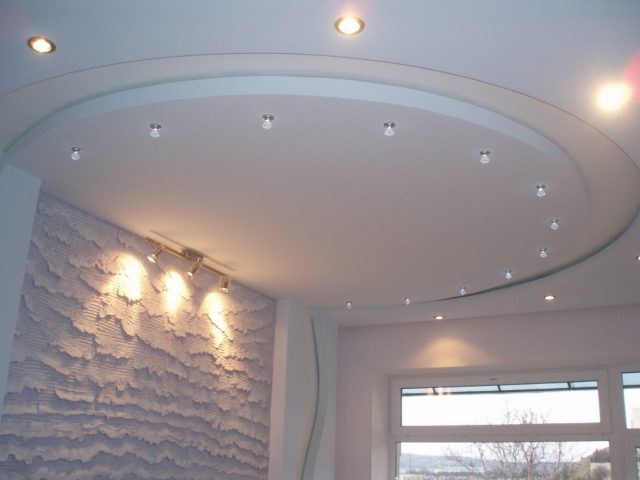

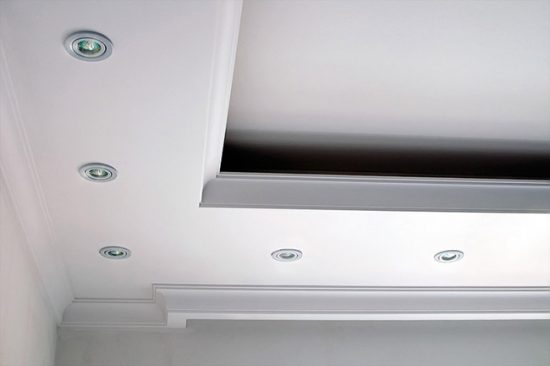

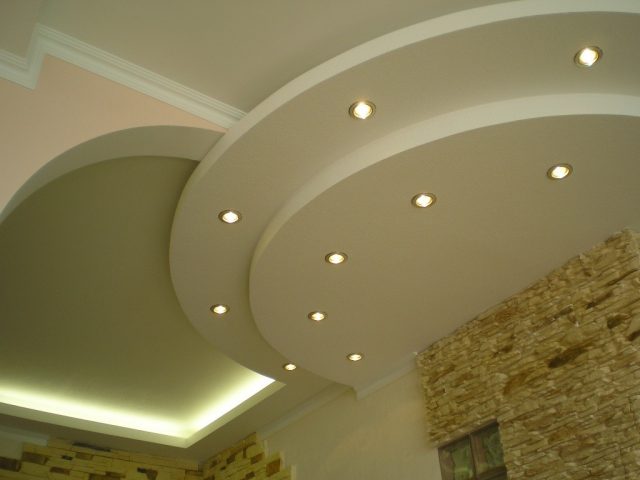

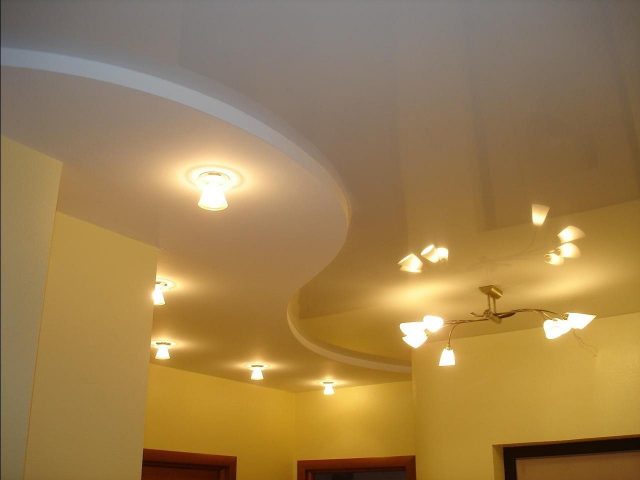

Чаще всего двухуровневые потолки из гипсокартона в городских квартирах изготавливают с подсветкой точечными светильниками. Это обусловлено не только модной тенденцией в дизайне интерьера, но имеет и практичную сторону. При монтаже двухъярусного потолка общая высота в помещении прилично уменьшается и, собственно, на таком потолке подвесная люстра будет уже неуместна. Чтобы смонтировать точечные встроенные светильники, необходимо до обшивки гипсокартоном в каркасе проложить и зафиксировать электрические кабели в гофрированной трубке. К каждому светильнику подводят кабель с запасом в 30-40 см.

После прокладки кабеля весь каркас полностью обшивается гипсокартоном, при этом на плоскости ГКЛ отмечают расположение встроенных светильников. Далее используя или коронку большого диаметра или балеринку для сверления отверстий в керамограните, в листах гипсокартона вырезают круглые отверстия. Через такое отверстие вытягивают кабель и подключают к нему точечный светильник. Далее на светильнике отводят назад две пружинные прижимные лапки, светильник вместе с проводом вводят в отверстие и, сработавшие пружины фиксируют светильник на плоскости ГКЛ.

Если изначально по проекту, было задумано, в качестве освещения использовать подвесную люстру, то крепление для нее необходимо смонтировать еще до обшивки металлического каркаса гипсокартоном. Для этого к поверхности бетонной плиты перекрытия с помощью металлических подвесов закрепляют деревянную доску с размерами примерно 20х20 см, толщиной более 30 мм. Далее каркас обшивается ГКЛ, а после обшивке в гипсокартоне сверлят отверстие на 50 мм, сквозь которое в деревянную доску ввинчивают саморез на 200 мм. Через это же отверстия вытягивается кабель для подключения люстры. После этого двумя плоскогубцами торчащий саморез изгибается в виде крючка, на который в дальнейшем и будет повешена подключенная люстра, а сам крючок скрывается декоративной накладкой люстры.

03.12.2016

Отправить ответ

avatar
  Подписаться
Уведомление о
