Молниезащита частного дома своими руками

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

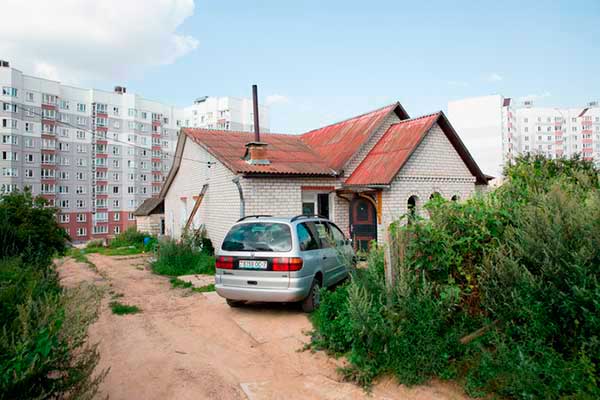

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

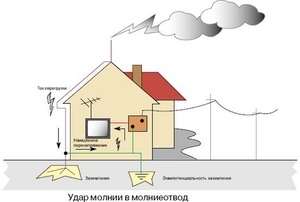

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

1. Активные;
2. Пассивные.

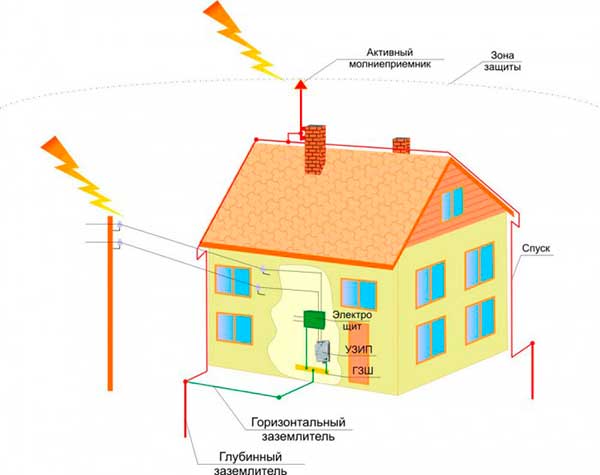

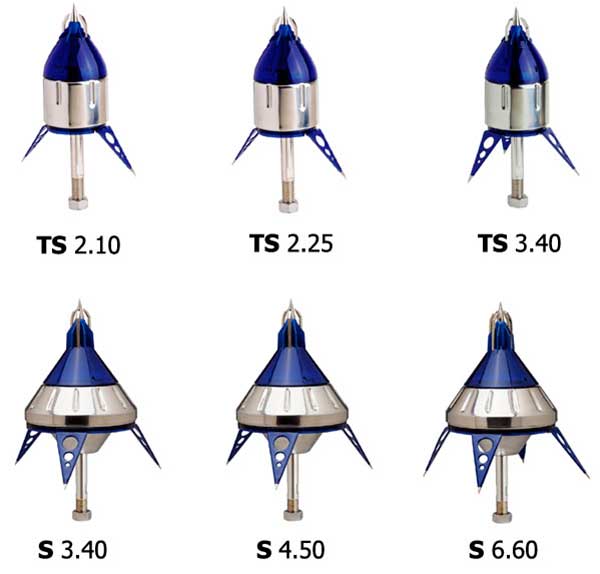

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

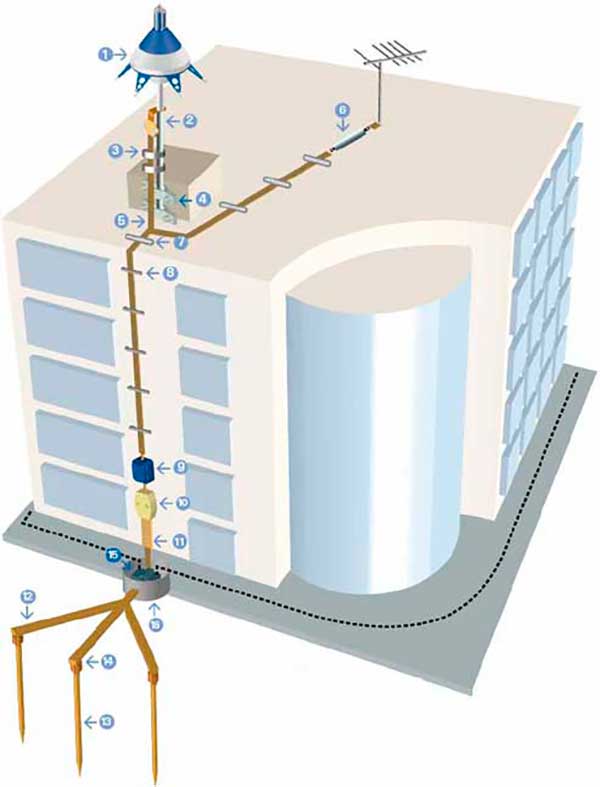

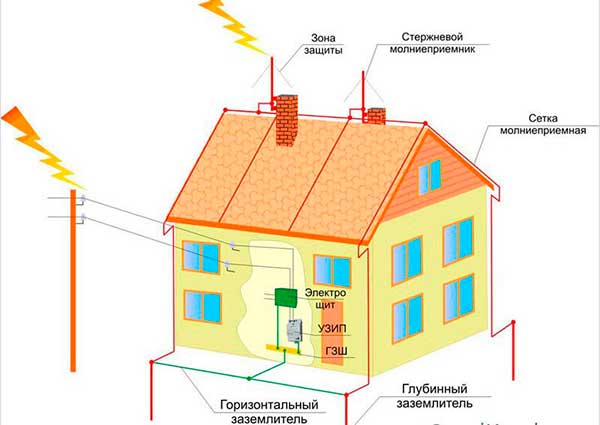

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

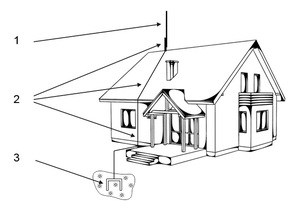

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

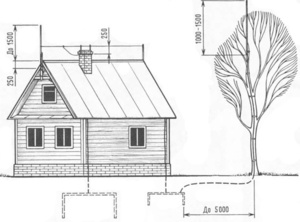

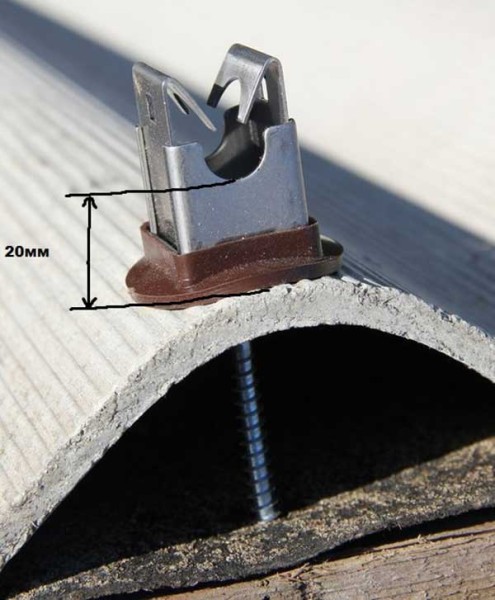

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

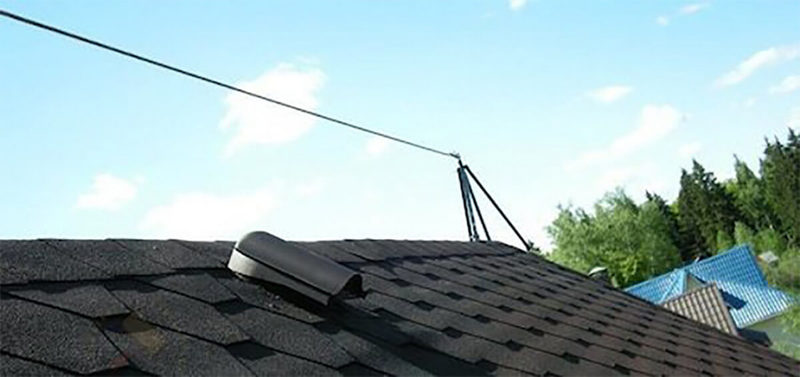

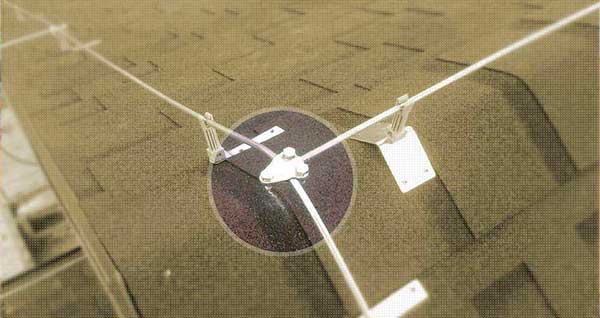

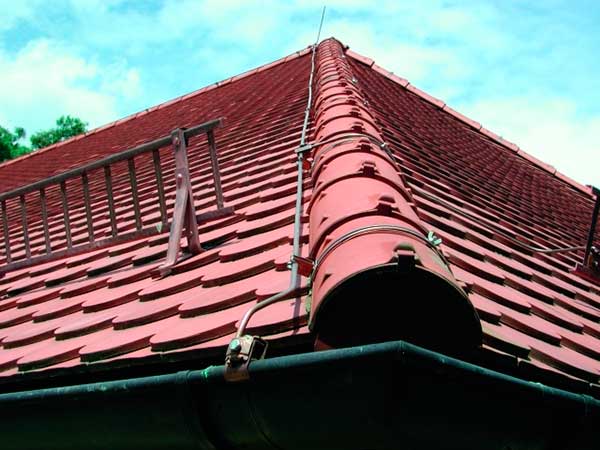

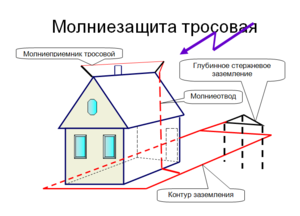

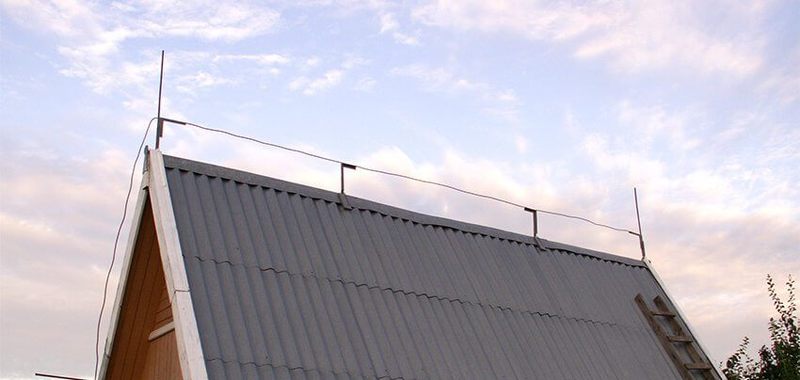

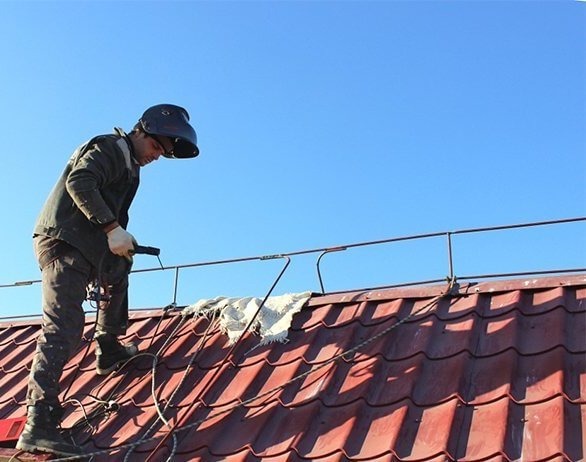

Еще один тип молниеприемника – тросовый.

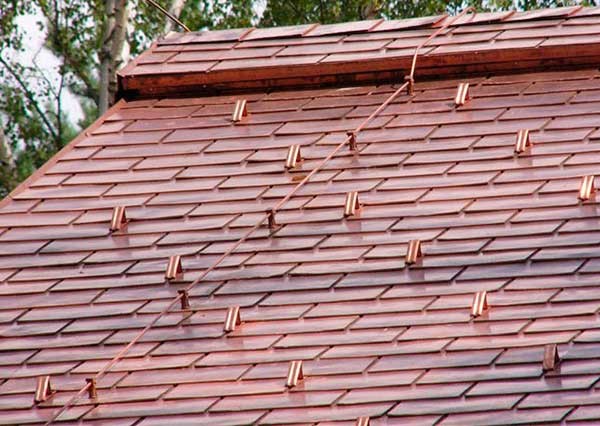

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

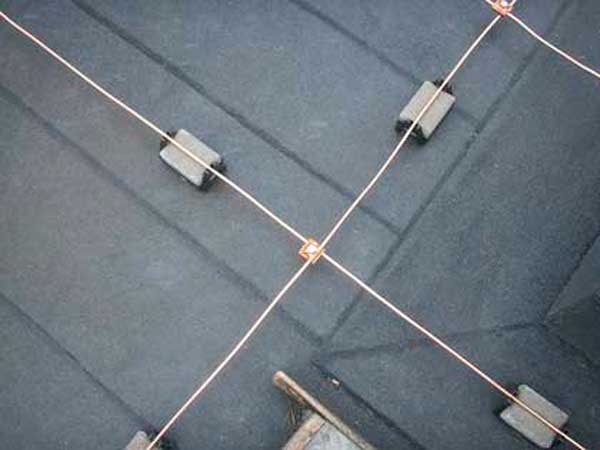

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

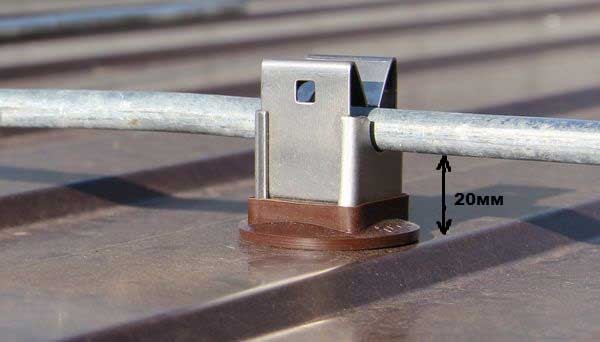

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

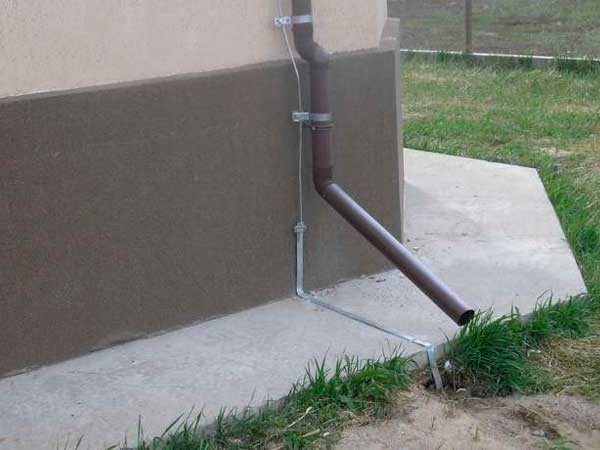

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

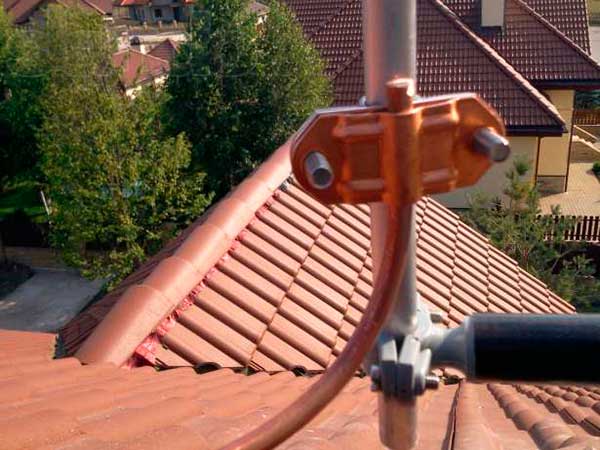

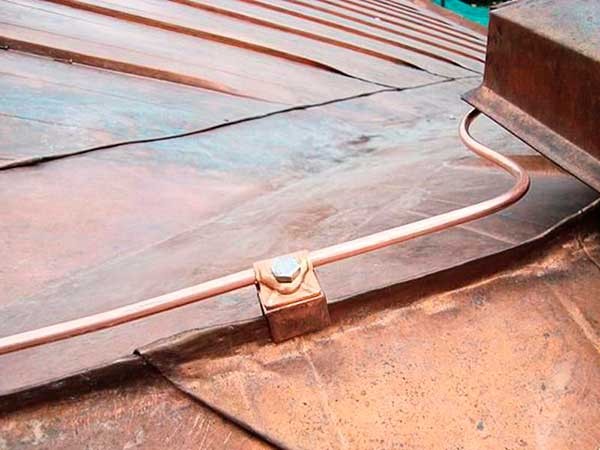

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

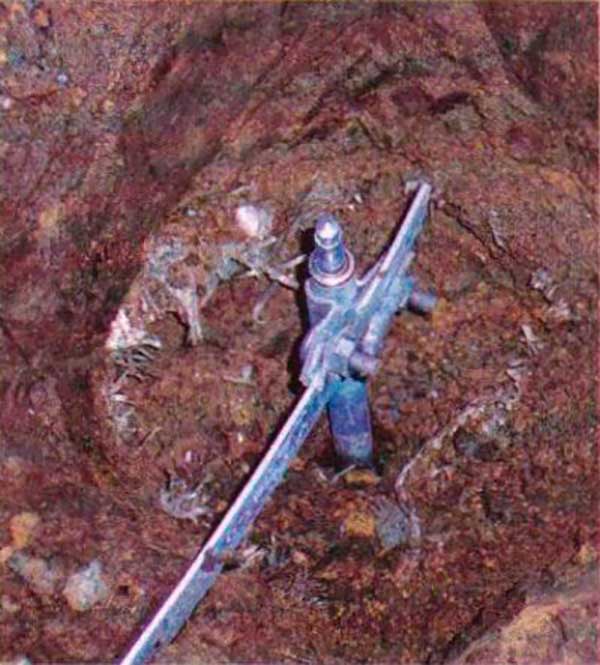

Заземлитель.

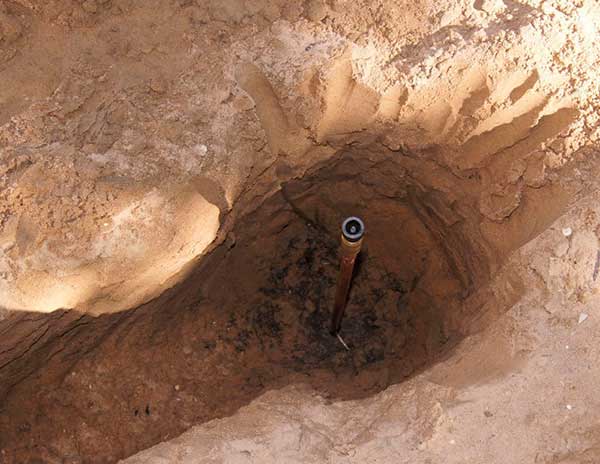

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

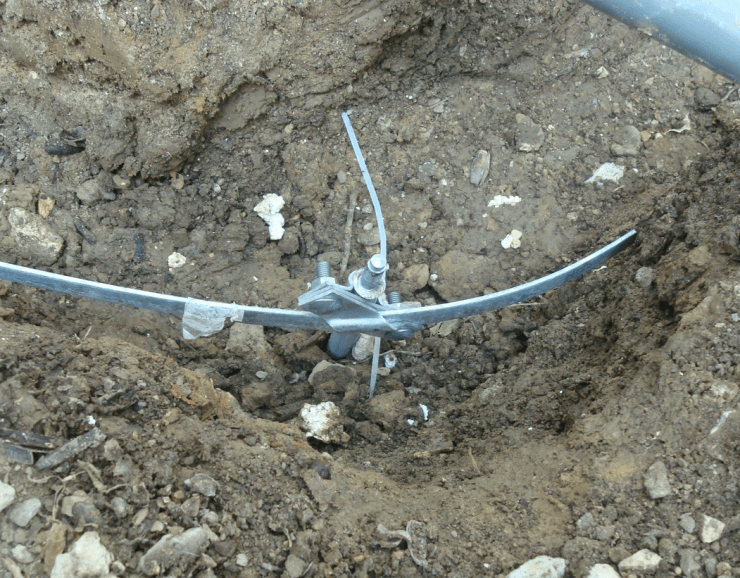

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Далее можно переходить к установке приемника.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.

Останется только закопать вырытую заранее траншею.

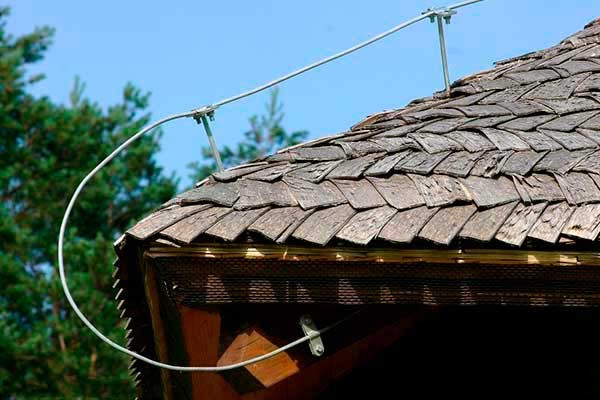

Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.

Они должны располагаться на удалении от стены не менее чем на 150 мм.

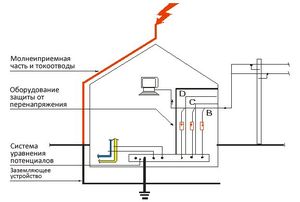

Внутренняя защита дома

Это было все, что касается внешнего типа защиты. Напоследок же немного о внутренней, ведь полностью защитить здание от воздействия молнии внешний тип не может, поэтому желательно использовать оба этих типа.

Итак, внутренняя защита оберегает бытовую технику от скачков напряжения, которые может создать заряд молнии.

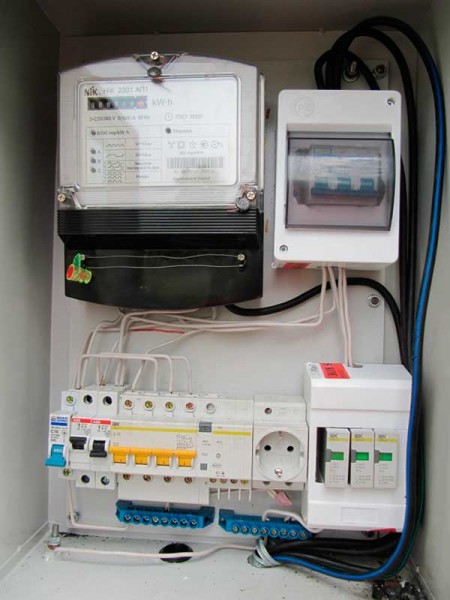

Для внутренней защиты используются специальные устройства защиты импульсного перенапряжения (УЗИП).

Выпускается большое количество таких устройств с разной степенью защиты.

Эти устройства подключаются к электрической сети дома и устанавливаются в распределительном щитке на входе.

Только после установки этого устройства можно будет с уверенностью сказать, что дом полностью оборудован молниезащитой.

Оцените статью

Молниезащита частного дома, громоотвод в доме своими руками

Монтаж защиты от молний в частном доме

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния — это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

1. Методы защиты. Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки. Пассивные системы не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.
2. Виды защиты. В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю. Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.
3. Конструктивные особенности. В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Конструкция пассивной внешней защиты от молний

Конструкция внешнего громоотвода на даче, в коттедже или частном доме довольна проста. Она состоит из трех составляющих частей: приемника молний, токоотводов и заземляющего контура. Токоотводы и заземлители имеют стандартную конструкцию. В отличие от них, молниеприемники пассивных систем защиты можно разделить на три типа, которые мы подробно рассмотрим ниже.

1. Стержневой. Самый распространенный тип приемника атмосферных разрядов в системах пассивной внешней грозозащиты. Стандартный вид такого молниеприемника — это металлический прут длиной от 2.5 метров с диаметром от 10 до 20 мм, но можно использовать и стальные трубы с заваренными торцевыми отверстиями. Количество таких стержневых элементов зависит от площади дома. Для небольшого строения достаточно одного приемника, ну а для домов площадью более 200 кв. м следует устанавливать несколько стержней, с расстоянием между ними не менее 10 метров. Устанавливают стержневые молниеприемники на частном доме с помощью специального диэлектрического крепежа, который исключает переход разряда на конструкцию строения. Металлический стержень можно установить на отдельной опоре или высоком дереве, расположенном вблизи частного дома. Такой вариант хорош тем, что не портит внешний облик дом. Но следует заметить, что главным условием размещения молниеприемника является то, что он должен быть установлен выше основного дома и других построек частного владения.
2. Тросовый. Этот тип молниеприемника неплохо зарекомендовал себя при устройстве молниезащиты частного дома с крышей из металлочерепицы. Такая кровля сама по себе является отличным проводником грозовых разрядов, поэтому ее следует надежно защищать от попадания молний. Тросовые молниеотводы намного эффективней, чем стержневые, но их монтаж сложен и требует больших трудозатрат. Для установки этого типа приемников молний используется металлический трос, который закрепляется на коньке дом по всей его длине. Основным условием монтажа молниезащиты на базе тросового молниеотвода является следующий фактор: натяжка троса должна исключать касание кровли. К тому же трос монтируется на диэлектрических опорах.
3. Сетчатый. Такой молниеотвод изготавливается из металлической проволоки с диаметром сечения не менее 6 мм. Натягивают провод по всей площади кровли с созданием квадратных ячеек размером не более 6×6 метров. Как и в случае с тросовым молниеотводом, провод сетчатой системы не должен касаться кровли. Его необходимо монтировать на опорах, не проводящих электрический ток. Эффективность этого типа молниеприемников очень высока, но используются они крайне редко, так как трудны в монтаже. Кроме того, сетчатый молниеотвод затрудняет эксплуатационное обслуживание кровли частного дома и ухудшает ее внешний вид.

Какой тип молниеотвода использовать — выбирать вам! Каких-либо строгих рекомендаций дать на этот счет невозможно. Все три типа молниеприемников способны надежно защитить частный дом от первичного поражающего фактора молнии.

Следующими элементами в системе молниезащиты являются токоотводы. Главная их задача — это передача энергии атмосферного разряда от молниеприемника к заземляющему устройству. Токоотводы можно изготовить из стальной проволоки диаметром не менее 6 мм, специального медного или алюминиевого кабеля или стальной ленты шириной от 30 мм и толщиной более 2 мм. Любой токоотвод закрепляется на концах молниеотводов с помощью резьбового соединения, сварки или пайки. В частных домах, построенных из негорючих материалов, этот элемент грозозащиты крепится на стенах в незаметном месте с использованием металлического крепежа. Нельзя размещать токоотводы вблизи с окнами и дверями.

Особые требования предъявляются к монтажу токоотводов молниезащиты деревянного дома. При попадании молнии в систему молниезащиты в частном дома, провода токоотводов могут разогреться до высоких температур. Чтобы исключить возгорание деревянных стен строения необходимо правильно установить токоотводящую часть системы грозозащиты. Токоотводы необходимо располагать на расстоянии не менее 10 см от стен постройки. Для одного стержневого молниеприемника необходимо установить один токоотвод, а для тросовых и сетчатых приемников разряда два токоотводящих элемента. Количество токоотводов зависит от количества концов молниеприемников и площади и конструкции кровли.

Последним элементом в системе внешней защиты частного дома от атмосферных электрических разрядов является заземляющее устройство. Простейший заземлитель — это два металлических прутка диаметром не менее 30 мм, забитые в почвенный слой на 2–3 метра и соединенные между собой перемычкой из металлической ленты. Расстояние между этими заземляющими элементами должно быть не менее 3 метров. К этой конструкции присоединяется токоотвод исключительно путем сварного соединения.

Мы рассмотрели конструкцию внешней пассивной молниезащиты. Она способна эффективно защитить частный дом от первичного поражающего фактора молнии. Для защиты дома, коттеджа или дачи от перенапряжений в сети, возникающих при воздействии второго поражающего фактора грозового разряда, необходимо устанавливать дополнительное оборудование. Эти приборы обеспечивают внутреннюю защиту от молний.

Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

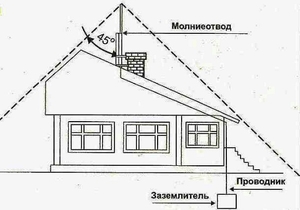

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

• Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
• Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
• Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
• H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

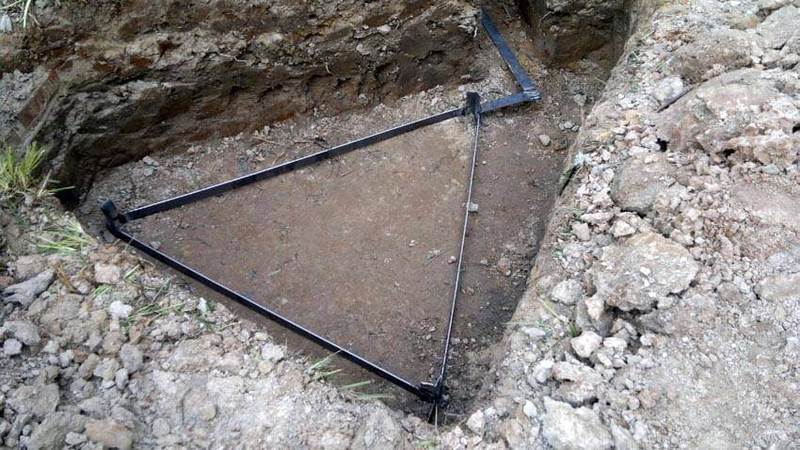

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

• болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
• стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

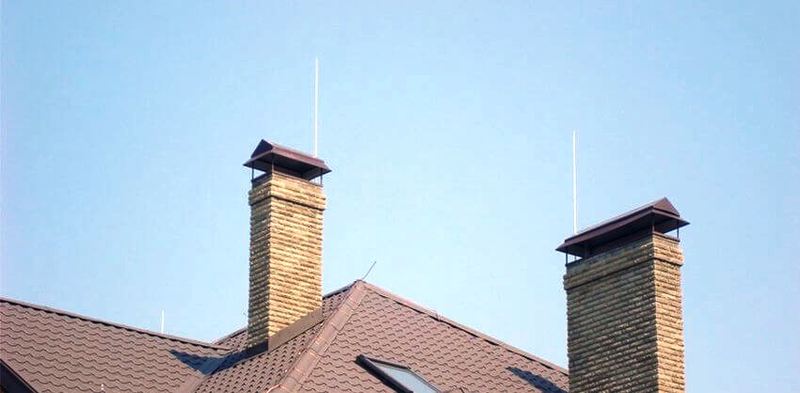

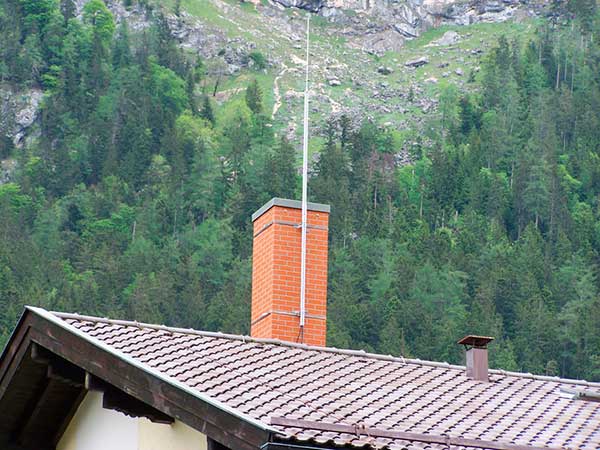

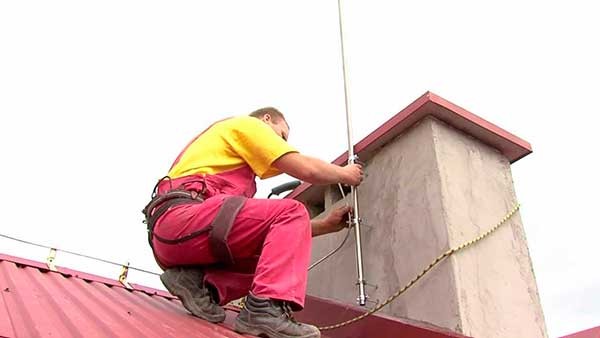

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

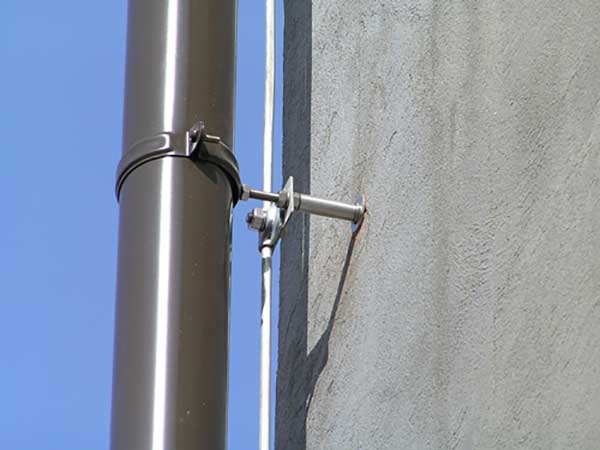

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

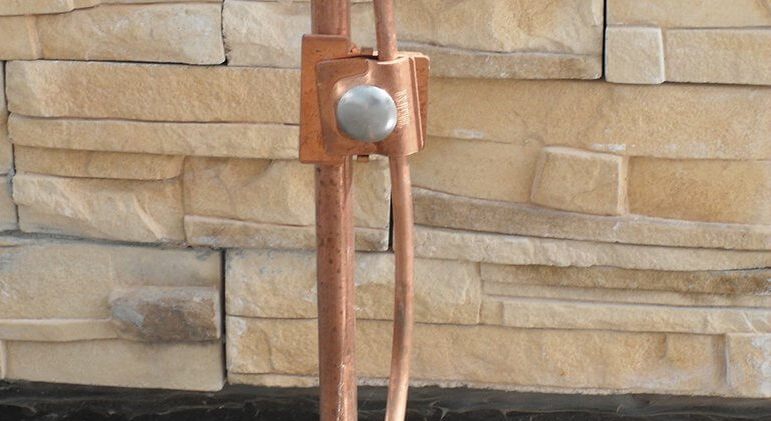

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Заключение

Качественный монтаж громоотвода обеспечит вам комфортное проживание в своем доме. В этом случае защита от всех поражающих факторов молнии будет обеспечена. Но следует заметить, что молниезащиту необходимо периодически проверять на наличие повреждений. Главное внимание при профилактическом осмотре нужно уделять всем соединениям. Только при условии работоспособности громоотвода, ваш дом будет надежно защищен от попаданий молний.

Видео по теме

Хорошая реклама



Делаем молниезащиту в частном доме своими руками? Обзор и Советы +Фото

Устройство защиты от молнии позволяет обезопасить дом и людей, проживающих в нем от удара молнией.

Абсолютно каждому дому необходима индивидуальная защита от молний, которая будет зависеть от его вида, строительного материала и прочих показателей.

Особенности и типы молниезащиты для дома

Для того, чтобы защита от молнии была более надежной во время грозы, перед ее установкой следует хорошо изучить механизм появления молнии и принцип ее действия.

Молния — это импульс электрического тока, поражающий деревья, дома, животных и людей. При переходе молнии через предметы она образует тепловую энергию, в результате которой и возникают пожары.

Именно поэтому, для защиты дома от удара молнией, необходимо обеспечить молниеотводную систему.

По своему принципу действия, молниезащита частного дома бывает следующих видов:

1.  пассивной;
2. активной.

В первом варианте она более традиционна и популярна. В ее составе есть молниеприемник, специальный токоотвод и система заземления. Цель такой молниезащиты заключается в улавливании молниевых разрядов при помощи молниеприемника, направлению его к заземлению и погашению разряда в земле. При установке этой молниезащиты учтите материал, из которого сделана кровля.

Во втором типе молниезащита деревянного дома работает по принципу ионизации воздуха вокруг молниеприемника и перехватом электрических разрядов. Данная молниезащита отличается увеличенным радиусом работы, он составляет примерно 95 м.

И в результате чего, от удара молнией можно защитить не только жилище, но и близко расположенные постройки. Цена данной молниезащиты на много выше пассивной, из-за этого ее популярность очень низкая.

Основные показатели защиты загородного дома

Первым показателем молниезащиты выступает молниеотвод, он состоит из следующих элементов:

1.  молниеприемник;
2. токоотвод;
3. заземляющий контур.

Молниеприемник — компонент молниезащиты, выполняющий функцию улавливания электрических разрядов.

Такой элемент выполняется из металла, и его установка идет непосредственно на крыше. При устройстве молниезащиты для большого частного дома, необходимо позаботиться об установке сразу нескольких приемников.

По своим конструктивным особенностям, молниеприемники можно разделить:

1) Приемники в виде металлического штыря длиной от 20 см до 160 см. Как правило, они монтируются в вертикальном положении, и возвышаются над всей площадью дома. Дымовую трубу используют в качестве места для молниеприемника. Диаметр такого молниеприемника равен как минимум 5 см. Молниеприемник данного типа обеспечивает молниезащиту дома с крышей из металлочерепицы.

2) Приемник в виде троса, выполняется из металла — устанавливается в натянутом положении между двумя деревянными опорами. Используется при проведении работ в устройстве защиты от молний деревянной кровли.

3) Приемники в виде молниезащитной сетки создают самую качественную защиту, потому что покрывают почти всю поверхность крыши. Хороший вариант для черепичной крыши. Любой из молниеприемников обязательно должен быть соединен с любым стальным предметом, находящимся на крыше.

Не менее важным показателем системы молниеотвода является отвод тока. Данная часть защиты отвечает за своевременную передачу электрического заряда на заземляющий контур. Этот элемент производится из металлической проволоки с толщиной 0,6 см.

Для качественного соединения молниеприемника с отводом тока применяется сварка. Швы, после сварки должны быть качественными, чтобы под действием атмосферных факторов не разорваться.

Токоотводный элемент располагается на крыше и по стенам переходит на землю.

Чтобы зафиксировать его на поверхности стен, рекомендуется применять скобы. Если есть несколько токоотводов, расстояние между ними должно быть минимум 20 м.

Такие элементы не должны быть изогнутыми, чтобы при передаче электрического заряда не наступило возгорание. Токоотвод должен быть максимально коротким.

Молниезащита в частном доме содержит контур заземления. Это механизм обеспечения качественного контакта между электрическим зарядом и поверхностью земли. В составе этого контура есть компоненты, состоящие из трех соединенных друг с другом электродов, находящихся в земле.

Заземление молниезащиты частного дома и электрических приборов идет с помощью одного контура. Для того, чтобы сделать заземление нужно использовать медный либо стальной предмет. Предварительно вырыть яму, длиной около 300 см, а глубиной около метра.

На противоположных участках ямы необходимо забить металлические прутья, и соединить их сваркой. На эту конструкцию приварить молниеотвод, направленный к крыше дома. Все стыковые участки закрасить при помощи краски, а заземлитель установить на дно ямы.

Интервал между заземлением и стенами дома должен составлять как минимум 100 см. Помимо этого, нужно располагать заземляющий контур вблизи проходных участков, и расстояние между ними должно быть не меньше 500 см.

Способы установки молниевой защиты дома

Можно различить два типа установки проводов для отвода электрического разряда и приема молнии:

1. натяжные детали;
2. конструкция по типу зажимного механизма.

В первом варианте применяют жесткие анкерные механизмы, которые устанавливаются на основные части, стенах и кровле дома, и между ними натягивают троса.

Для их жесткой фиксации устанавливают специальные зажимы. При плоской крыше для оборудования молниеприемников применяют пластиковый кронштейн, способный удерживать их на заданном расстоянии по отношению к крыше.

На плоскую кровлю и стены лучше устанавливать детали в виде самозабивных зажимов. Если кровля дома покрыта керамической черепицей, тогда могут возникнуть определенные сложности фиксации зажимов. Поэтому рекомендуют применять специальные механизмы, которые обеспечивают надежное крепление и простую установку конструкции.

Винтовые зажимы соединяют элементы молниеприемника и токоотвода. Для их производства используют латунь, медь либо оцинкованную сталь.

Защищаемся от молний дома своими руками

Молниезащиту своими руками сделать вполне реально.

Для выполнения молниезащитной сетки вам потребуется стальная проволока диаметром 0,5 мм. Для крепления проволоки между собой, нужна сварка. При этом все стыки должны быть прочными и надежными.

После изготовления сетку нужно уложить на крышу и соединить с токоотводом и заземляющим контуром. Данную сетку применяют только в том случае, если крыша вашего дома не изготовлена из металла.

Использование молниезащитной проволоки актуально в том случае, если крыша здания не металлическая.

Работа молниеприемника состоит из следующего: нужно установить два изолятора и надеть на них металлический трос. Эту конструкцию расположить на коньковой зоне, выше самого конька на 30 см. Диаметр проволоки должен быть равен шести миллиметрам.

Крепление на крыше

После жесткой фиксации проволоки вокруг одной из труб, сделайте петлю, которая будет соединяться с молниеприемником. Для их соединения воспользуйтесь сваркой.

Для выполнения токоотвода необходима будет такая же проволока. В конечном итоге, у вас должна получиться конструкция в виде защитной зоны, которая обезопасит от молнии любую не металлическую крышу.

Еще один вариант молниеприемника – это приемник в виде штыря.

Форма данного молниеприемника бывает разной: прямоугольной, круглой, овальной, квадратной и прочее. Нужно выбирать очень прочные штыри, способные принять на себя мощную нагрузку от удара молнией.

Материал, из которого изготовлен штырь, не должен поддавался окислению. Ни при каких условиях нельзя окрашивать молниеприемник. Его сечение должно составлять как минимум 1,2 см. При применении трубы пустой изнутри, один ее конец обязательно заваривается.

Основной функцией токоотвода считается передача импульса в землю. Для соединения с молниеприемником применяют сварку. Такой вариант хорошо применяется на металлических крышах.

Защита  и заземление дома

Молниезащита дома

Хорошее заземление способно защитить дом от молнии. Для обеспечения правильной работоспособности всей системы молниезащиты нужно придерживаться технологических моментов по устройству заземляющего контура.

Неправильно устроенное заземление дома повредит не только близко расположенные предметы, но и сам дом.

Для качественного обеспечения молниезащиты жилых домов нужно придерживаться следующих рекомендаций:

1) При покупке материалов, обращайте внимание на их качество. Хорошо если заземление будет идти из латунных, медных или алюминиевых предметов. Можно заменить эти предметы обычной сталью, но она со временем может заржаветь и потеряет свойства.

2) При использовании стали заземление нужно периодически проверять или менять, если есть большие участки коррозии.

3) Устанавливайте в землю больше одного металлического стержня. Благодаря этому улучшится качество молниезащиты. Для обустройства молниезащиты в доме, заземляющий контур будет состоять из трех стержней.

4) Длина стержня зависит от глубины промерзания грунта в конкретном регионе. Она должна превышать этот показатель примерно на 25 см.

5) Используйте тонкопроводящие материалы для соединения стержней вместе.

6) Запрещено при соединении штырей накручивать проволоку на их поверхность. Нужно применять обжимные гильзы и сварку. Такой тип соединения особо прочный и надежный.

7) Обустройте токоотводы и заземление в местах, недоступных для детей и домашних животных.

Располагают заземление в месте скапления влаги.

Стандартные советы по уходу за молниезащитой:

Схема защиты от грозы и молний

1) В начале весны проверяйте все элементы молниезащиты на работоспособность.

2) Посмотрите степень ржавчины на поверхностях металлических предметов. Если нужно, замените их.

3) Окрашивайте определенные участки защиты раз в два года, проверяйте соединения, подтягивайте проволоку и зачищайте контакты.

4) Раз в пять лет, вскрывайте заземление и проводите полную проверку и техническое обслуживание.



Молниезащита частного дома — схема, видео: монтаж молниезащиты своими руками

Молния – это природное явление, обладающие большой разрушительной мощью. Электрический заряд, который содержит в себе молния, стремится попасть в наивысшую точку, чаще всего это крыша дома, антенна, дерево. Последствия такого попадания становится пожар, скачок напряжения, в результате чего могут погибнуть люди, повреждается здание, бытовая техника, электроника. Поэтому при строительстве необходимо уделить особое внимание защите дома.

Содержание

1. Строение внешней молниезащиты:

   1.1 пассивная система

   1.2 активная система

2. Строение внутренней молниезащиты частного дома

3. Заземление частного дома

4. Молниезащита частного дома своими руками

5. Видео

Молниезащита частного дома бывает двух видов – внутренняя и внешняя.

Работа внутренней молниезащиты направлена на защиту техники и проводки дома от перенапряжения. Внешняя защита напрямую отводит заряд молнии в землю.

молниезащита частного дома фото

Строение внешней молниезащиты

Внешняя защита состоит из молниеотвода (громоотвод), токоотвода и заземлителя.

Важно: заземление молниеотвода должно быть отдельным от общего контура заземления дома.

Молниеотвод непосредственно на себя улавливает молнию, это происходит в первую очередь из-за материала из которого его изготавливают, после чего с помощью токоотвода энергия уходит в землю.

В зависимости от принципа действия, система внешней молниезащиты подразделяется на пассивную и активную.

Пассивная система

Чаще всего используют пассивную систему защиты от молний. Из-за простоты конструкции, вы сможете самостоятельно установить ее, не прибегая к помощи специалистов. Но при всем при этом следует учесть несколько нюансов – материал кровли, вид крыши, тип грунта. При установке такой системы следует учитывать затраты на ежегодную эксплуатационную проверку.

Выделяют следующие типы пассивной защиты:

• штыревая – молниеотвод устанавливается на кровле и с помощью токоотвода (проволока сечением не менее 6 мм), который крепится к заземлителю, заряд отводится в землю. Система проста по конструкции, чаще всего используется на металлических крышах, недорога, но имеет малую площадь действия.

Важно: молниеотвод для металлических крыш изготавливают из круглой стали и устанавливают на 1,5 – 2 м выше наивысшей точки дома.

• тросовая – здесь в качестве молниеотвода используется трос, натянутый между двух подпорок, который соединяется с токоотводом и заземлителем. Такая конструкция предпочтительна для временных сооружений, павильонов, а также для крыш, покрытых шифером.

Важно: трос или проволока натягивается на высоте до 50 см от кровли.

• сетчатая – наиболее сложная система по монтажу, используется на крышах, покрытых металлочерепицей, и представляет собой сетку.

Активная система

Принцип действия активной молниезащиты заключается в том, что молниеприемник ионизирует воздух вокруг себя, тем самым перехватывая заряд молнии. Такая система стоит значительно дороже пассивной, но радиус ее действия около 100 метров, что позволит вам защитить не только дом, но и ближайшие строения. К основным достоинствам можно отнести – компактность, не броскость, автономность работы.

Строение внутренней молниезащиты частного дома

Внутренняя защита дома заключается в установке специального оборудования, которое будет непосредственно подключено к электрощитовой. Ограничители перенапряжения позволят сохранить ваш дом от потерь, не только когда в ваш дом попадет молния, но также от всевозможных скачков напряжения. Также для этих целей используют устройство защиты от импульсных перенапряжений (УЗИП), которые устанавливают на вводе в дом. Принцип их работы заключается в отводе излишнего импульса через заземление.

Схема подключения УЗИП

Заземление частного дома

Заземление дома играет большую роль в защите дома от различных происшествий, в том числе — удар молнии, скачок напряжения в сети из-за аварии. Существует несколько видов заземлений, среди которых выделяют – фундаментальное, глубинное и кольцевое. Перед установкой заземления необходимо произвести расчет с учетом сопротивления грунта, промерзания земли. Заземлительный контур можно сделать самостоятельно, для этого вам понадобится заземлители, изготовленные из меди, или стали, а также металлоконструкция которая будет их соединять между собой. Заземлители с металлосвязью должны создать жесткий контур в виде равностороннего треугольника. В качестве вертикальных заземлителей могут быть использованы равнополочные уголки, арматура или трубы, которые соединяют между собой металлическими полосами. Лучше всего в качестве крепления использовать сварку. Чтобы произвести правильный монтаж заземления, необходимо вырыть траншею от дома, глубиной 0,5 – 0,7 м, которая будет заканчиваться треугольной ямой. Вертикальные заземлители забиваются на одинаковом расстоянии друг от друга, глубиной не менее 2 метров. Они соединяются горизонтальными полосами между собой, длина полос 1,2 м. К одной вершине треугольника присоединяется шина, которая прокладывается к фундаменту дома. С помощью медного провода сечением не менее 6 мм шина соединяется с электрощитом дома.

Заземление для молниезащиты может быть выполнено так же, либо линейным способом. В котором заземлители соединяются между собой на одной линии. Используют не менее трех заземлителей. Минусом такой системы является снижение ее эффективности из-за воздействия электродов друг на друга. Также следует учитывать, что при выходе из строя первого заземлителя, перестает работать вся система.

Молниезащита в частном доме своими руками.

В качестве громоотвода можно использовать металлический штырь, трубу, закрытую сверху или любой конус изготовленный из меди, алюминия или оцинкованной стали. Молниеприемник устанавливают таким образом, чтобы он был на 1,5 м выше наивысшей точки кровли. Закрепить его можно непосредственно к крыше, антенне, дымоходе.

Важно: молниеотвод нельзя красить и изолировать.

Громоотвод соединяют с токоотводом, в качестве которого используется проволока сечением не меньше 6 мм. Для соединения молниеприменика и громоотвода применяют сварку или болтовое соединение. Токоотвод спускают с крыши и направляют к заземлителю в землю. Провод спускают таким образом, чтобы он находился в отдалении от окон и дверей. Токоотвод укрепляется вдоль стены с помощью специальных креплений.

Важно: избегать поворотов токоотвода под острым углом – чревато возникновением искрового заряда.

Крепление провода токоотвода с заземлителем.

Молниезащита требует ежегодного ухода за ней, проверку целостности соединений, креплений, если необходимо проводим зачистку и подтяжку болтов.

Стержневой громоотвод дома:

молниеприемник;

деревянная мачта;

токоотводящий провод;

заземлитель;

место соединения конца токоотвода и заземлителя; 6 — фундамент;

уровень почвы.

Молниезащита частного дома с крышей из металлочерапицы выполняется в виде сетки, которую изготавливают из провода и крепится непосредственно к черепице.

Важно: при установке молниезащиты, крыша должна иметь несгораемую подложку.

Видео

Добавить комментарий

устройство и монтаж своими руками

Молния — один из самых страшных врагов для частного дома. Её разрушительная сила настолько велика, что лишиться крова можно за считаные секунды. Конечно, случай попадания молнии в дом не самая частая причина потери недвижимости. Многим просто повезло иметь жилище рядом с громоотводами, линиями электропередач или высокими вышками. Однако пока существует опасность внезапного и полного уничтожения всего имущества, вряд ли можно жить спокойно.

Многократно увеличивается вероятность попадания молнии в дом, если он расположен на возвышенности или возле водоёмов. В таких случаях выполнение молниезащитного контура при строительных работах обязательно. СНиПом все частные строения классифицируются как здания, имеющие третий класс пожарной безопасности, а значит, подлежат защите от молний в обязательном порядке. Как правило, молниезащита проектируется вместе с домом и устанавливается в процессе его строительства.

Насколько необходима защита от молнии частному дому

Чтобы правильно выстроить молниезащиту, нужно знать природу возникновения молнии. По причине накопления большого электрического заряда в дождевых тучах, происходит импульс огромной силы, иными словами — разряд электрического тока по самой верхней точке на местности.

Сила тока электрического разряда при ударе молнии достигает 100 тысяч ампер, а в некоторых случаях до 200 тысяч ампер. Каждую секунду на планете происходит около двух сотен молний. Даже если учесть, что вероятность попадания её в какой-то конкретный дом не так и велика, все равно лучше заранее обезопасить своё жилище и произвести монтаж конструкции, защищающий дом от удара молнии.

Во время прохождения электрического разряда через материалы дома происходит выделение колоссальной тепловой энергии, что становиться причиной пожаров и разрушений. Как известно, большая часть загородных строений возводится из деревянных материалов, а именно они больше всего подвержены риску быстрого воспламенения.

Исходя из этого, молниезащита дома становится важной и обязательной задачей при его возведении. Более того, независимо от месторасположения жилого строения в городе или за его пределами и типов строительных материалов, применяемых для его возведения, защита от молнии должна быть.

Принципы действия и виды молниезащиты

Молниезащита для частного дома может быть двух типов:

1. Активная.
2. Пассивная.

Традиционно применяют первый вид защиты — пассивный, который состоит из молниеприемника, отвода для тока и заземления. Принцип действия такой защиты очень прост. Молния, ударяя в приёмник, проходит через молниеотвод, который направляет разряд в землю. При проектировке любой системы защиты от молнии нужно учитывать особенности материала, из которого сделана кровля, конструкцию крыши и её особенности.

Активная молниезащита работает по несколько другому принципу. Разряд электрического тока перехватывается молниеприемником, который создаёт вокруг себя ионизированное поле, притягивая молнию. Далее принцип работы идентичен пассивной защите. При этом активный её вид действует в радиусе до ста метров, а пассивный защищает только сам дом.

Активная молниезащита наиболее предпочтительна и именно её устанавливают во многих странах для защиты дома и всей прилегающей территории. Однако она имеет высокую стоимость, что не всегда её установка может быть целесообразной.

Молниезащита частного дома своими руками

Обеспечить безопасность жилого строения можно при помощи молниезащиты, сделанной своими руками. Схема молниеотвода достаточно проста, её легко сделать самостоятельно. Любая подобная система безопасности частного дома базируется на изготовлении молниеотвода из доступных строительных материалов.

Любой молниеотвод имеет три главных составляющих, как показано схеме:

1. Молниеприемник.
2. Токоотвод.
3. Контур заземления.

Молниеприемники

Проводник из металла, задача которого принять на себя электрический разряд молнии, называют молниеприемником. Установка его производится на самом высоком месте кровли, при этом на крыше, имеющей сложную конструкцию, устанавливают несколько таких молниеприемников.

По своим конструктивным особенностям молниеприемники могут быть нескольких видов:

• штырь из металла;
• металлический трос;
• металлическая сетка.

Металлический штырь

При этом способе молниезащиты дома изготавливается металлический штырь, длиной от 20 сантиметров до полутора метров. Его следует монтировать на самой высокой точке крыши частного дома.

Используемый материал – медь или оцинкованная сталь, ввиду большой устойчивости к окислению. Такой штырь может иметь любую форму. Площадь сечения не должна быть меньше 100 м2. Если штырь имеет круглую форму, то его диаметр должен быть не менее 12 миллиметров. Допускается использование полой трубы, но в таком случае её диаметр должен быть немного больше, а торец, обращённый вверх, нужно заварить. Такой способ защиты дома от молнии подойдёт для любого типа металлической кровли, в том числе и для металлочерепицы.

Металлический трос

Устройство с металлическим тросом тоже достаточно просто сделать своими руками. Вся конструкция состоит из троса и пары опор, которые можно сделать из металла. Однако в этом случае их придётся изолировать.

Вдоль конька крыши натягивают стальной трос, диаметром не менее 12 мм, и закрепляют его по краям. Трос должен находиться на высоте 1–2 метров от конька крыши.

Металлическая сетка

Молниеотвод с приёмником из металлической сетки является самым лучшим вариантом защиты для крыши из черепицы.

При монтаже сетки её крепят вдоль конька крыши с ответвлениями из токоотводов, имеющих надёжное заземление по всей площади кровли.

Все молниеприемники на крыше следует обязательно соединить с лестницами, водостоками и любыми другими металлическими предметами.

Когда рядом с частным домом в непосредственной близости от него растут большие и высокие деревья, то можно использовать одно из них в качестве молниеприемника. Для этого металлический штырь следует установить так, чтобы он был выше кроны дерева на полтора метра, а затем соединить его с токоотводом. Важным условием является высота дерева — оно должно быть выше дома на 10–20 см.

Создание токоотвода

Токоотвод — одна из составляющих молниеотвода, отвечающая за провод электрического разряда от молниеприемника до контура заземления. Его делают из стальной проволоки, имеющий диаметр не менее 6 мм. Один её конец приваривается к основанию молниеприемника, а второй к контуру заземления. Качеству сварки нужно уделять особое внимание, во избежание поломки в месте крепления. Сила тока, который проходит через токоотвод, может достигать 200 000 ампер.

Крепить токоотвод нужно по контуру крыши и дома при помощи изоляторов на расстоянии 2–3 см от кровли и стен. Если токоотводов несколько, то расстояние между ними должно быть не менее 25 метров.

Нельзя закреплять проволоку вблизи дверей и дверных проёмов. При монтаже следует избегать резких изгибов и мест, где она может быть повреждена снегом или мусором. Токоотвод должен быть максимально коротким, а располагать его нужно в местах наибольшего риска попадания молнии: на острых выступах, краях фронтонов и т. д.

Заземление молниеотвода

Завершает любую конструкцию устройства для защиты от молнии — контур заземления. Его задача — обеспечить надёжный контакт всего устройства с землёй. Внешне конструкция выглядит как три больших электрода, которые соединены между собой и утоплены в землю.

Для сборки устройства, отвечающего за заземление, понадобится сталь сечением 80 м2 или медь сечением 50 м2. В заранее выкопанной траншее, глубиной около одного метра и шириной 3 метра, нужно вбить по краям два металлических прута из меди или стали. Затем они соединяются между собой при помощи сварки и к ним приваривается токоотвод от дома. Вся конструкция забивается до основания в землю.

При сборке устройства заземления нужно помнить, что располагать его нужно не ближе пяти метров от дверей или окон, проходов, крыльца и дорожек. Расстояние от стен дома должно быть не менее одного метра.

Уход за молниезащитой

Каждый год перед началом сезона гроз следует уделять особенное внимание профилактической проверке молниезащиты дома. Все составляющие молниеотвода и места крепления нужно осмотреть, в случае необходимости произвести окраску или ремонт.

Каждые три года нужно проводить капитальный осмотр всей системы. Проверить места соединений токоотвода и контура заземления, контакты зачистить и подтянуть там. Неисправные зажимы — заменить.

Каждые пять лет производится осмотр электродов контура заземления. Для этого их нужно извлечь из земли и внимательно проверить на наличие коррозии. Если по её причине сечение электродов уменьшилось более чем на треть, то их следует заменить.

Молниезащита своими руками: советы профессионалов

Для защиты электрооборудования и предупреждения пожароопасных ситуаций рекомендуется защищать здания и оборудование системами грозозащиты. Поскольку услуги специализированных бригад довольно дорогие, то возникает желание сделать всё самому.



Грозозащита — обязательное условие безопасности

В регионах со сложной климатической обстановкой, где часты наземные разряды молний, системы грозозащиты становятся обязательным условием безопасности.

В России ежегодно приходится 6–10 ударов молнии на км2. И хотя большинство регионов можно условно считать грозобезопасными, ущерб от потенциально возможного удара никак не сравним с затратами на элементарные защитные устройства.

Наибольшему риску подвержены здания, возвышающиеся над окружающей местностью. Наличие защиты от молний, безусловно, обязательно для зданий высотой свыше 20 м, объектов с повышенной степенью взрывоопасности, таких как АГЗС и котельные, складов с легковоспламеняющимися материалами. Прочие объекты требуют индивидуального подхода в организации грозозащиты.

Молниеотвод — это устройство, которое служит для защиты зданий и сооружений от ударов молний. Как правило, состоит из молниеприемника (молниеотвода), проводника токоотвода и заземляющего контура. В народе это устройство часто называется громоотвод.

Основные принципы построения грозозащиты


В широком понимании молниезащитное устройство — это проводник, возвышающийся над защищаемым объектом или территорией. Его задача — принять удар молнии на себя и провести её к земле, где она будет распределена по грунту через контур заземления.

Использование стержневого молниеотвода: 1 — молниеотвод; 2 — защищенная зона; 3 — токоотвод; 4 — контур заземления


Стержневой молниеотвод защищает не только территорию непосредственно под собой, но и ареал определённых размеров вокруг себя. Защитная зона имеет форму конуса с вершиной на 85% высоты молниеотвода. Радиус основания имеет отношение к высоте конуса 1:1,73.

Если молниеотвод устанавливается на углу здания с удалением противоположного угла 5 м и высотой 3 м, высота шпиля составит примерно 8,7 м плюс высота самого здания. Так же рассчитывается защитная зона тросового молниеотвода, натянутого горизонтально. Однако в этом случае безопасное пространство определяется треугольником, высота которого составляет 85% расстояния от земли до нижней точки провиса троса. Ширина защитной зоны относится к высоте подвески троса как 1:1,67.

Сечение молниеотвода и токоотводов для систем молниезащиты высотой до 50 м должно быть не меньше 80 мм2. Основными материалами в изготовлении элементов системы являются:

• Оцинкованная труба диаметром от 25 мм.
• Гладкая арматура от 12 мм.
• Стальная полоса 40х4 мм.
• Стальной трос толщиной от 14 мм.

Помимо проводимости проводников существует также требование высокой устойчивости к ветровым нагрузкам. По этой причине шпили молниеотводов выполняют секционными с последовательным расширением трубы в нижних ярусах, а тросовые растяжки на коньках крыш обеспечивают промежуточным креплением.

Установка стержневого молниеотвода

Существует несколько вариантов изготовления молниезащитного шпиля и несколько способов его устойчивого крепления. Наиболее распространены шпили, крепящиеся к фронтонам, стенам и углам зданий, также находят применение и отдельно стоящие молниеотводы.

Для облегчения установки только верхний ярус шпиля изготавливают из полнотелого материала, нижние расширяющиеся ярусы выполняют из трубы. Длина яруса определяется устойчивостью материала к изгибу под действием ураганного ветра. В среднем ограничения на длину сегмента для разных материалов таковы:

• Труба 25 мм — не более 5,5 м.
• Труба 32 мм — не более 8 м.
• Труба 40 мм — не более 11,5 м.

При этом длина незакреплённого конца шпиля не может быть больше 14 м вне зависимости от материала изготовления. Для поддержания высоких молниеотводов может использоваться система растяжек из трёх тросов толщиной от 3,5 мм, которые растянуты и закреплены к шпилю ниже функциональной высоты молниеотвода (менее 85% общей длины) и костылям из угловой стали, вбитым в грунт.

Сегменты молниеотвода соединяют фланцами на болтах. Толщина резьбовой части и количество болтов должны выбираться, исходя из принципа, что общее сечение соединительных элементов не может быть меньше 1,4 сечения профиля трубы. Возможно также соединение сваркой с наложением укрепляющего бандажа из стальной полосы.

Если молниеотвод установлен на прочном основании (стяжка, тротуарная плитка, асфальт), для крепления основания достаточно забить в грунт под покрытием трубу диаметром меньше основания молниеотвода на глубину не менее 15% высоты шпиля.

Над землёй оставляют 50–70 см трубы, на неё надевают молниеотвод с приваренными к торцу опорными элементами. Если молниеотвод устанавливается на голый грунт, требуется заливка бетонной тумбы на глубину не менее 5–7% высоты молниеотвода и массой не менее 35 кг на каждый метр высоты шпиля.

Устройство тросовой молниезащиты


Для больших зданий тросовая защита более привлекательна, чем стержневой молниеотвод. Она представлена в виде двух прочных стоек, закреплённых к фронтонам крыши и выступающих над коньком на достаточную высоту, чтобы профиль крыши помещался в защитную зону. Между стойками натягивается трос толщиной:

• 12 мм при длине до 20 м.
• 14 мм при длине до 35 м.
• 16 мм при длине до 50 м.

Для максимального натяжения стойки должны иметь подкосы, жёстко закреплённые к коньку, а на тросе обязательно наличие винтовых стяжек. Нежелательно наличие пролётов троса свыше 15 м, поэтому рекомендуется установить дополнительные опоры с проволочным кольцом на конце, в которое пропущен трос.

Если нет возможности надёжно закрепить крайние стойки, концы троса спускают с крыши и крепят к стационарным конструкциям. Таким образом, стойки на крыше испытывают только осевую нагрузку.

Вместо троса может быть использована стальная оцинкованная проволока, этот вариант более приемлем с экономической точки зрения и используется в контурной тросовой молниезащите. Конструкция состоит из проволоки, натянутой на небольшой высоте (не менее 35–40 см) по линиям фронтонных свесов, коньку, ендовам и карнизам.

Элементы тросовой защиты соединяют между собой сваркой, сечение шва как минимум втрое выше номинального сечения токопроводящих частей. Тросы соединяют со стойками и токоотводами болтовыми зажимами в количестве 2-х штук на одно место соединения. Наращивание троса возможно только методом счаливания с длиной перехлеста не мене 1,5 м.

Токоотводы и заземляющий контур


Для растекания тока по грунту используют глубинный контур заземления, соединённый с системой грозозащиты токоотводом. Обычно это стальная полоса 40х4 мм или проволока горячего катания 14 мм. Важно, чтобы сопротивление между крайней точкой системы грозозащиты и точкой входа в землю не превышало 2–4 Ом.

Система заземления представлена тремя электродами из угловой стали с полкой 50 мм, вогнанных в землю не менее чем на 2,5 метра и с удалением друг от друга не менее 2 метров. Электроды погружают ударным методом, хвосты обваривают стальной полосой 40х4 мм. Обычно хвосты и обвязку прячут в траншее глубиной 30–40 см.

Изготовленный самостоятельно контур будет не лишним протестировать электротехнической лабораторией на предмет эффективности растекания тока по основным заземлителям. Если сопротивление растеканию превышает нормативные значения, потребуется забить дополнительные электроды. опубликовано econet.ru

Если у вас возникли вопросы — задайте их здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

как сделать и установить молниезащиту

Удар молнии представляет серьезную опасность для частного дома. Как известно, молния чаще всего бьет в самую высокую точку в округе. Если в данный момент эта точка – ваш дымоход, могут возникнуть проблемы во время ближайшей грозы. Для небольшого дома защиту от удара молнии можно соорудить без помощи профессионалов. Для того, чтобы установить громоотвод в частном доме своими руками вам понадобится немного времени, калькулятор, лопата и сварочный аппарат.

Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.

Металлическая кровля наиболее опасна

Залог защиты от молнии – комплексный подход ↑

Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.

Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:

• стержневой;
• тросовый;
• сетчатый.

Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.

Устройство молниезащиты

Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.

Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.

Внутренняя молниезащита также важна

Из чего состоит молниеотвод ↑

Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:

• молниеприемник;
• токоотвод;
• заземлитель.

Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.

Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.

Стержневой молниеприемник на крыше

Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.

Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.

Самым простым этапом организации молниезащиты является ее установка. Куда более ответственными считаются подготовительные работы: расчеты, выбор места и материалов. Отсутствие критических ошибок на этом этапе гарантирует 60% успеха. Именно поэтому не следует преуменьшать важность тщательной и скрупулёзной подготовки.

Схема отведения ударов молнии

Формула для точного расчета ↑

Не нужно полагать, что любой длинный обрезок арматуры, установленный на крыше дома и соединенный с землей проводом защитит жилище от удара молнии. Громоотвод – конструкция достаточно сложная и чрезвычайно ответственная. Перед тем как сделать молниеотвод в частном доме, необходимо произвести все расчеты, оценить риски и учесть все мельчайшие нюансы.

Для расчета не нужно изучать пособие по электромеханике и вспоминать правило буравчика. Задача – подобрать необходимый размер громоотвода, чтобы обеспечить защиту на нужной вам площади. Если точно просчитать зону действия по формулам, можно добиться защиты 98%, что исключает попадание молнии в дом.

Если речь идет о молниеотводе стержневого типа, который идеально подходит для защиты небольшого дома или дачи, зона защиты имеет форму конуса. Расчетными методами были получены коэффициенты, которые используются для определения необходимой высоты громоотвода.

h = (rх+ 1,63hx)/1,5, где h – высота стержневого молниеотвода;hx – высота защищаемого здания;rx – необходимый радиус зоны защиты на уровне верхней точки защищаемого здания.
Эта формула верна для громоотводов высотой не более 150 м, что более чем достаточно для устройства молниезащиты частного дома.

Зона защиты громоотвода

Выбор материала для громоотвода ↑

Перед тем как сделать громоотвод на даче или у себя дома, нужно определиться с материалами. Металл для изготовления имеет большое значение. На сегодняшний день его делают из стали, меди или алюминия. Разница значения сопротивления этих материалов обуславливает разную необходимую площадь поперечного сечения.

Чтобы отобразить свойства всех трех видов наглядно, данные внесены в таблицу:

Минимальные размеры проводников при использовании разных материалов

Из таблицы видно, что лучше всего с задачей справляется медь. Дешевле делать громоотвод своими руками из стального профиля. Токоотвод имеет меньшее сечение, нежели остальные элементы молниезащиты. Правильно будет постепенно наращивать его толщину от молниеприемника к заземлению. Лучше всего использовать один и тот же металл для всей конструкции.

Медь – самый надежный материал

Место установки громоотвода и заземлителя ↑

Не менее важно правильно подобрать место для установки. Громоотвод должен быть самой высокой точкой на участке. Не забывайте про зону защиты в форме конуса. Следите, чтобы весь ваш дом попадал в эту зону. Получается, что чем дальше от дома находится защита, тем выше он должен быть.

Из экономических соображений разумней располагать громоотвод на крыше дома, тогда не придется тратиться на дополнительное сооружение высокой опоры. Профессионалы не рекомендуют устанавливать молниеприемник по центру крыши, лучше закрепить его на одной из стен. Так вероятность того, что на пути молнии станет какой-то элемент кровли снижается.
Отдельно следует подумать о размещении заземлителя. В тот момент, когда разряд огромной мощности будет уходить в землю, около заземлителя не должно быть никого. Поэтому ограничивается минимальное расстояние от заземляющего контура до стены дома – 1 м, и до пешеходных дорожек и тротуаров – 5 м. Расположите заземлитель в укромном месте, сделайте ограждение или установите предупреждающий знак.

Опора должна быть надежно закреплена

После того как все необходимые расчеты выполнены, место установки выбрано, а нужное количество подходящего материала закуплено, можно приступать к сооружению молниезащиты. Установка производится в несколько этапов. Основным монтажным работам предшествуют земляные. Подробную инструкцию о том, как сделать громоотвод в частном доме можно посмотреть в видео:

Видео:Громоотвод частного дома ↑

Обязательные работы по заземлению ↑

Несмотря на то что громоотвод располагается на высоких опорах, начинать его установку следует с земли. Первым делом нужно вырыть яму для заземления. До того как сделать громоотвод на даче или на приусадебном участке, определитесь с типом заземления.
Заземлитель замкнутой формы представляет собой три металлических стержня, сваренных треугольником при помощи металлической полосы. Для такого типа заземления придется вырыть яму соответствующей формы и глубины. Линейный тип заземления требует для установки наличия траншеи. Электроды заземления устанавливаются в одну линию и соединяются сваркой.

Для замкнутого заземлителя яма будет выглядеть так

Не стоит рыть яму глубиной равной длине электродов. Достаточно углубиться в грунт на 0,5-1 м. Стержни заземлителя все равно нужно будет забивать в землю. Проанализируйте в каком месте токоотвод будет встречаться с землей и соедините эту точку с местом залегания заземлителя глубокой траншеей.

Внутренняя система молниеотведения тоже должна быть заземлена. Щиток соединяется с заземлителем длинным проводом, который прокладывается под землей. Для этих целей нужно вырыть еще одну траншею, соединяющую будущий заземлитель с устройством защиты от перенапряжений.

Позаботьтесь о грунте. Чтобы ток легко уходил в землю, почва должна иметь высокий показатель электропроводности. Песчаные грунты не могут похвастаться таким свойством. Часто почву в районе заземления искусственно пропитывают раствором соли, чтобы поднять этот показатель.

Порядок основных работ ↑

Конструкция заземления проста, но должна отвечать всем требованиям надежности и безопасности эксплуатации. В качестве заземлителя в домашних условиях используйте несколько длинных отрезков стального профиля: уголок, полоса, труба. Они соединяются между собой очень прочно – сваркой. Материал для заземлителя следует брать с большим запасом. Находясь под землей во влажной среде, металл легко поддается коррозии, ржавеет, разрушается и уменьшается в размерах.

Заземление частного дома

Установите опору для молниеотвода в выбранном месте. Она должна быть устойчивой и прочной, чтобы защита от молнии не упала и не сломалась от сильного ветра еще до того, как начнется гроза.

Подготовьте стержневой молниеприемник нужной длины, которую вы вычислили по формуле. Если у вас не нашлось одного длинного отрезка металлопроката, ничего страшного. Можно соединить сваркой несколько частей. Если в качестве громоотвода вы взяли полую трубу, заглушите ее край металлической пробкой и заварите. Установите молниеприемник на опору.

Молниеприемник нужно надежно закрепить

Провод подходящего диаметра и длины нужно очень надежно подсоединить к молниеприемнику. Вместо толстой проволоки можно использовать стальную полосу. Она тоже достаточно гибкая и не хуже справляется с отводом разряда по контуру заземления.

Токоотвод должен быть изолирован от металлических частей кровли

Проконтролируйте, чтобы контур заземления по всей длине не соприкасался с металлическими частями дома. Как известно, ток движется по пути наименьшего сопротивления. Неправильная организация молниезащиты может пустить разряд молнии в 200 000 А в другом направлении.

Медный токоотвод

Токоотвод должен привариваться к заземлителю не только в месте их соединения, но и по всей длине заземлителя, уходя в почву. Заземлитель забейте в землю, а яму и все траншеи – засыпьте.

Молниеотвод – конструкция, выполненная из металла. А металл крайне плохо переносит агрессивное воздействие окружающей среды. Чтобы ваш громоотвод не покрылся ржавчиной и не потерял своих свойств, нужно регулярно проводить осмотр и проверку системы.

Изначально на этапе монтажа все болтовые соединения нужно заизолировать и защитить от коррозии специальным составом. Повторять эту процедуру следует ежегодно. Сварные соединения нужно покрыть краской для защиты.

Проверяйте систему по всей длине

Весной, до начала сезона грозовых дождей, желательно провести визуальный осмотр всего контура, проверить контакты, при необходимости, зачистить их от окиси. Плохой контакт в контуре громоотвода очень опасен и может вызвать размыкание системы или возгорание.

Подземную часть молниезащиты тоже следует контролировать. Делать это можно не ежегодно, но не реже одного раза в три года. Заземлитель и токоотвод откапываются и проверяются на предмет повреждений и коррозионных разрушений. Иногда ржавчина так «съедает» металл, что некоторые элементы заземлителя приходится менять.

Важно понимать, что лучше не установить защиту вообще, чем сделать это неграмотно. Когда речь заходит о таком высоком напряжении и силе тока, любая ошибка может стать фатальной. Если вы не уверены в своих силах и сомневаетесь, что сможете установить громоотвод в частном доме своими руками, лучше не рискуйте, а обратитесь за помощью к профессионалам.
