Минимальная толщина фундамента ленточного: какая должна быть минимальная, от чего зависит для ленты и подошвы, порядок расчета

какая должна быть минимальная, от чего зависит для ленты и подошвы, порядок расчета

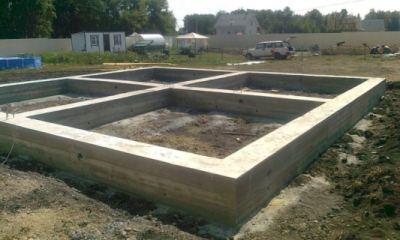

foto13041-2Среди всех видов оснований под дом, баню, дачу или коттедж самым распространенным является ленточный фундамент.

Он обладает высокой прочностью, выдерживает низкие температуры, служит много десятков лет, более прост в строительстве, чем свайный или плитный.

Но все это справедливо, если параметры ленточного фундамента для дома рассчитаны правильно — это касается и его ширины.

Содержание

Факторы, влияющие на показатель

Ширина ленты – один из определяющих прочность, выносливость и другие характеристики фундамента.

В свою очередь, она зависит от многих факторов:

  • foto13041-3характеристики грунта – чем он пучинистее, мягче, тем массивнее должна быть лента;
  • общая площадь дома;
  • толщина несущих конструкций – фундамент должен быть несколько шире стен, чтобы «запаса» хватило на фасадную отделку;
  • тип армирования ленты – между продольными прутьями выдерживается промежуток не меньше 200 мм, поэтому количество продольной арматуры влияет на ширину ленты;
  • предполагаемые нагрузки на основание;
  • площадь подошвы фундамента.

Все перечисленные факторы нужно учитывать при расчетах. Облегчить работу помогут СП и СНиП, на которые нужно ориентироваться при проектировании основания.

Требования СП и СНиП

Проектирование основания ведется по СНиП 2.02.01-83. Этот документ регламентирует все параметры фундамента, включая ширину. Эти параметры рассчитываются по предельным состояниям: несущей способности и деформациям, учитывая действие силовых и неблагоприятных факторов.

Расчет фундамента по несущей способности проводится в таких случаях:

  1. Основание будет испытывать существенные горизонтальные нагрузки (есть подпорные стены, основания распорок и так далее).
  2. Дом строится недалеко от откоса или на откосе.
  3. На участке скальный или пучинистый грунт.

Расчет по деформациям предусматривает определение допустимого предела относительного или абсолютного смещения фундамента, при котором возможна эксплуатация дома.

Учитываются такие деформации:

  • просадки;
  • оседания;
  • осадки;
  • сочетание подъема и осадки;
  • провалы;
  • горизонтальное смещение.

Для расчетов в СНиП приводятся таблицы и формулы, используя которые можно вычислить оптимальную ширину фундамента. В среднем, ширина ленты для стандартного двухэтажного дома составляет 0,4 м. Расчеты также проводятся по СП (Своду правил), основанном на СНиП и ГОСТ.

Минимальное значение

foto13041-4С учетом рекомендаций и регламентов СНиП, СП можно вывести минимальные значения ширины оснований. Какой должна быть минимальная ширина фундаментной ленты?

Значения следующие:

  • 30 см для дачного дома,
  • 25 см для садовой постройки,
  • 50 см для двухэтажного коттеджа,
  • 65 см для 2-3 этажного дома.

Максимальное

Нормативные документы не регламентируют максимальное значение ширины основания, поэтому расчеты ведутся, исходя из финансовых возможностей застройщика и минимальных значений, по принципу достаточности.

Оптимальным вариантом является минимальное значение ширины, рекомендуемое для конкретной постройки, плюс 15%. Превышение возможно, оно увеличит несущую способность фундамента, но потребует гораздо больших финансовых вложений.

Но есть и ограничивающий фактор: собственный вес основания, который окажет сильное влияние на грунт, в результате чего конструкция просядет. Поэтому не рекомендуется значительно превышать расчетные значения.

Просадку слабонесущего грунта можно предотвратить, путем увеличения подошвы основания, без увеличения ширины ленты.

Ширина ленты и подошвы – в чем разница?

foto13041-5Традиционный ленточный фундамент обустраивается на подошве – платформе из железобетона, которая нужна для равномерного распределения нагрузки от ленты на грунт.

Без подошвы такая нагрузка будет чрезмерной, фундамент будет проседать. Для правильного распределения веса основания подошва должна быть шире самой ленты, обычно в два раза.

От чего зависит ширина подошвы? Этот показатель может увеличиваться для рыхлого, песчаного или илистого грунта. Стандартная ширина подошвы составляет 60 см, но этот параметр не универсальный, так как все зависит от ширины ленты основания. Что касается высоты подошвы, то она обычно составляет 30 см.

Какие данные потребуются для расчета?

Для получения этого значения нужно предварительно рассчитать многие показатели основания. Для этого сразу определяют:

  • высоту,
  • материал цоколя,
  • наличие или отсутствие подвала,
  • его площадь.

Также составляют список материалов для гидроизоляции, теплоизоляции, внутренней и наружной отделки и так далее. По всем материалам нужно найти их удельный вес. Эти данные потребуются для определения нагрузки на фундамент.

Нагрузки на основание

Этот показатель состоит из массы материалов, полезной и снеговой нагрузки.

Для расчетов суммируют массу всех используемых материалов для строительства:

  • foto13041-6несущих и внутренних стен,
  • перекрытий,
  • материалов пола,
  • потолков,
  • стропил,
  • кровли,
  • внутренних элементов здания,
  • изоляции,
  • отделки,
  • фундамента и цоколя (на этом этапе цифры ориентировочные),
  • крепежа.

Естественно, предварительно составляется план дома, с указанием его площади, этажности, толщины стен и перекрытий, всех внутренних и наружных архитектурных элементов.

Данные по массе тех или иных материалов легко найти в соответствующих таблицах. В среднем, показатели такие:

  • деревянные перекрытия – 100-150 кг/см2;
  • плиты ПК – 500 кг/см2;
  • каркасные стены – 300 кг/см2;
  • стены из бруса, бревна – 600 кг/см2;
  • стены из газобетона – 600 кг/см2;
  • из пустотелого красного кирпича – 1400 кг/см2;
  • из полнотелого кирпича – 1800 кг/см2.

Расчет общей массы производится путем умножения удельного веса на занимаемую материалом площадь, или объем, что используется чаще.

foto13041-7После этого рассчитывается полезная нагрузка, то есть, общий вес мебели, техники, людей. Но чтобы избежать долгих поисков пользуются средним значением – 180 кг/м2. Это значение умножают на площадь дома – так получают нужное значение.

Чтобы найти снеговую нагрузку, пользуются готовыми данными по регионам, которые несложно найти в сети. Но так как угол наклона кровель в домах разный, нужно использовать коэффициенты 1 или 0.

Первый берется для крыш с углом наклона до 25 градусов, в этом случае данные из таблицы снеговой нагрузки берутся без изменений. Второй коэффициент используется при угле наклона кровли более 60 градусов, снеговую нагрузку можно не учитывать. При угле от 25 до 60 выбирают значение от 0 до 1.

Для полного расчета общая площадь кровли умножается на показатели средней снеговой нагрузки и выбранный коэффициент.

Несущая способность или сопротивление грунта

Это еще один параметр, определяющий ширину ленты. Он зависит от типа грунта и уровня грунтовых вод. Дорогостоящее геодезическое исследование проводить не обязательно, достаточно взять пробы грунта с помощью бурения или отрывка шурфов.

Для исследования берут пробы почвы на 50 см ниже ориентировочной глубины залегания основания. Анализ грунта проводится по стенкам шурфа – ямы прямоугольной формы.

Для исследования берут несколько точек участка, отведенного под застройку. Первый шурф делают в самой нижней точке. Чем больше шурфов, тем точнее будет анализ. Он же позволяет выявить высоту грунтовых вод.


Определив типы имеющегося грунта, можно найти его несущую способность. Данные находятся в таблице ниже:
ГрунтНС, кг/см2
Глина6,0
Галька+глина4,5
Гравий4,0
Песчаный крупнозернистый6,0
Песчаный среднезернистый5,0
Песчаный мелкозернистый4,0
Суглинок, супесь3,5

Грунты с несущей способностью менее 3,5 не подходят для строительства ЛФ. К таким почвам относят песчаный пылеватый, просадочный насыпной уплотненный и неуплотненный грунт. Если на участке – такие почвы, обустройство ленточного фундамента не рекомендуется, строят плитный, свайный или свайно-ленточный.

Как рассчитать?

При расчетах пользуются формулой S>γn F/γc R0. Значения следующие:

  1. foto13041-8γn – значение коэффициента надежности, равняется 1,2.
  2. F – нагрузка на фундамент, которую получают, складывая вес конструкций, мебели, техники и другой обстановки, проживающих в доме людей, снеговую нагрузку и так далее.
  3. γc – значение коэффициента условий эксплуатации, подбирается исходя из типа грунта, указывается в расчетных таблицах СНиП (песок – 1,4, глина – 1).
  4. R0 – табличное значение условного сопротивления грунта, находится в приложениях к СНиП.

По этой формуле находят общую величину площади лента. Это значение делят на общую длину основания, с учетом участков под внутренние стены и другие участки, если они есть. В результате получают минимальное значение ширины ленты, которое рекомендуется увеличить на 15% или более.

Средние значения для разных типов домов

В зависимости от типа грунта, строительными нормами рекомендованы такие значения ширины ленты:

  1. Для садовых построек, бани – от 25 см до 65 см.
  2. Для дачи в 1 этаж с мансардой – от 30 см до 85 см.
  3. Для двухэтажного коттеджа – 50-60 см.
  4. Для дома в 2 или 3 этажа – 65-85 см.

Ориентируясь на эти цифры, можно проводить расчеты, учитывая тип грунта на участке. Чем ниже его несущая способность, тем шире должна быть и лента фундамента, и его подошва. Также многое зависит от используемых материалов для возведения стен, перекрытий – при меньшей массе можно взять меньшее из значений.

К примеру, для коттеджа в 2 этажа, построенного по каркасной технологии, берут ширину ленты 50 см, а для такого же дома, но уже из кирпича – 60 и более см.

Заключение

Самостоятельные расчеты всех параметров фундамента, включая его ширину – задача сложная. Даже учитывая наличие всех нужных данных и таблиц, которые легко найти в интернете, на специализированных сайтах.

Использование калькуляторов для расчета фундамента облегчает работу, но полученные значения не всегда корректные. Поэтому на них стоит ориентироваться, но все расчеты проводить самостоятельно. И без исследования грунта на участке не обойтись – от него зависят все параметры основания.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

минимальная и максимальная, пример расчета

Монолитные и сборные фундаменты ленточного типа являются наиболее распространенными в малоэтажном строительстве. Это объясняется оптимальным соотношением надежности, несущей способности и финансовых затрат на строительство.

От чего зависит оптимальная ширина ленты

Размеры поперечного сечения ленточного фундамента определяются проектным расчетом и зависят от таких факторов как:

  • тип грунта на участке застройки;
  • глубина промерзания почвы;
  • уровень залегания грунтовых вод;
  • расчетный вес здания с учетом снегового покрова;
  • ветровые нагрузки на стены и кровлю;
  • материал, из которого будет возводиться основание.

Для сбора исходных данных приходится использовать справочную литературу, проводить гидрогеологические изыскания на участке.

Нормативные документы

Ширина ленточного фундамента, прежде всего, привязана к несущей способности грунта. Для плотной устойчивой почвы достаточно добавить по 70-100 мм с каждой стороны от толщины стены для получения оптимальной ширины ленты. А вот при неплотном и рыхлом грунте ее необходимо значительно увеличивать — в некоторых случаях она может достигать 900 мм.

Чтобы избежать большого расхода бетона или каменных материалов, применяют составные конструкции из широкой бетонной опоры внизу и верхней части ленты, ширина которой зависит от толщины стен. Основная проблема широких ленточных фундаментов заключается в невозможности их применения на подвижных пучинистых почвах и при высоком уровне грунтовых вод.

Нормативных документов, которые следует использовать при выполнении расчетов, три:

В первом изложена методика расчета фундамента. Во втором приведены стандартные требования к фундаментным конструкциям. В третьем указана глубина промерзания грунта по климатическим зонам для большинства крупных населенных пунктов.

Получить данные о глубине залегания грунтовых вод, определить тип и структуру грунта можно только на основании гидрогеологических изысканий на участке. Их проводят специализированные организации, проводя пробное бурение на глубину ниже точки промерзания. Услуга эта не дешевая, но воспользоваться ею нужно, поскольку на надежности и безопасности не экономят.

Минимальная ширина

Методика расчета размеров сечения ленты определяет не конкретное числовое значение ширины, а величину, меньше которой она быть не должна. Реальное основание обычно на 10-20% больше, а минимальная ширина ленточного фундамента нужна для определения оптимального значения ширины и снижения расходов на строительство.

Иногда, при плотном устойчивом грунте и получении в расчетах минимальной ширины фундамента 200-250 мм, применяют компромиссный вариант. Строят нижнюю часть узкой, а верхние 300-400 мм определяют толщиной стен. Такой способ можно часто увидеть при строительстве легких бань, веранд и хозяйственных построек.

минимальная ширина

Максимальная ширина

В указанных выше нормативных документах понятие максимальной ширины фундаментной ленты отсутствует. Проектный расчет ширины ленточного фундамента должен быть направлен на обратное – определение оптимальных размеров с целью снижения финансовых затрат.

Однако, есть один важный нюанс, который следует учесть при строительстве зданий с обустройством подвала. В этих случаях ограничение максимальной ширины фундамента существует. Оно связано с весовым давлением на грунт и зависит от длины каждой отдельной стены, а также материала, из которого она сделана.

Для стен длиной до 3 метров фундаментная подошва должна быть не более:

  • бетонный монолит – 400 мм;
  • бетонные фундаментные блоки – 500 мм;
  • бутобетон – 600 мм;
  • кирпич полнотелый – 750 мм;
  • бутовый камень – 800 мм.

Если стены длиной более 3 метра, то максимально допустимая ширина составляет:

  • железобетонный монолит – 500 мм;
  • бетонные фундаментные блоки – 600 мм;
  • бутобетон – 800 мм;
  • кирпич полнотелый – 900 мм;
  • бутовый камень – 1000 мм.

Эти данные не являются нормативным требованием и взяты из практических наблюдений строителей. Поэтому их следует учитывать при расчетах, но не принимать за безусловные.

Какие данные потребуются для расчета

Кроме климатологических показателей региона, гидрогеологической структуры грунта и определения материала фундаментных стен, для разработки проекта требуется определить полный вес постройки, несущую способность грунта и длину стен.

Определение нагрузки от здания

Весовая нагрузка на ленточный фундамент определяется по простой формуле:

М+П+С+В, где:

  • М – мертвая масса здания, включающая вес всех строительных конструкций и элементов, в том числе фундамента;
  • П – полезная нагрузка или вес всего, что будет находиться внутри постройки и создавать давление на перекрытия;
  • С – максимально возможная масса снегового покрова зимой и в начале таяния;
  • В – ветровое давление на стены и кровлю.

Полученный расчетный результат следует умножить на коэффициент 1,2-1,25, обеспечивая 20-25% запаса прочности конструкции ленточного фундамента.

Несущая способность или сопротивление грунта

Этот показатель приводится в нормативной литературе и определяется ГОСТ 25100-95 «Классификация грунтов». Для наиболее распространенных типов почвы он составляет (в кг/см2):

  • суглинок – 1,5-2,8;
  • глина сухая плотная – 1,6-3,0;
  • песок мелкозернистый – 2,2-3,4;
  • среднезернистый – 2,5-3,6;
  • супесь – 2,6-3,6;
  • песок крупных фракций – 3,6-4,6;
  • гравий, щебень, галька – 5,1-6,5.

На показатель сопротивления весовым нагрузкам также влияет влажность, текучесть и пористость почвы, которые приходится учитывать при подготовке расчетных данных.

Пример расчета ширины подошвы под ленточный фундамент

Определение размера опорной фундаментной подошвы производится по формуле:

Ширина = масса здания : длина стен : сопротивление грунта

Предположим, что первоначальные расчеты при сборе данных показали:

  • здание из газобетонных блоков с учетом полезной, снеговой и ветровой нагрузки создает весовое давление 165800 кгс;
  • общая длина фундаментной ленты в доме 10 х 8 метров с одной поперечной перемычкой составляет 44 метра или 4400 см;
  • грунт – сухая плотная глина с несущей способностью 1,9 кг/см2.

На основании этих показателей выполняем расчет ширины ленты для дома из газобетона:

165800 : 4400 : 2,1 = 19,83 см, округляем до 20 см

Получается, минимальная ширина ленты может быть равна 20 см. Однако, толщина газобетонных блоков 300 мм и фундамент должен выступать за края стены как минимум на 5 см. Следовательно, оптимальная ширина подошвы будет равна 400 мм, что обеспечит двойной запас прочности конструкции. К слову, полный просчет ленточного основания представлен тут, а вопрос оптимальной глубины заложения ленты рассмотрен здесь.

Усредненные значения ширины ленты для различных типов построек

Как показывают результаты эксплуатации здания, средняя ширина монолитного ленточного фундамента, в зависимости от типа грунта и размеров постройки, составляет:

Бани, веранды, гаражи, сараи и другие легкие хозяйственные постройки:

  • на плотном грунте и глине – 250 мм;
  • суглинки – 300 мм;
  • песок и супеси – 350 мм;
  • рыхлый песок, насыпные грунты – 450 мм.

Ширина ленты фундамента для одноэтажного дома из газобетона и легких каркасных зданий:

  • плотный грунт и сухая глина – 300 мм;
  • суглинки – 350 мм;
  • крупно- и среднезернистый песок и супеси – 400 мм;
  • рыхлый песок, плохо уплотненный насыпной грунт – 450 мм.

Под кирпичный дом высотой до двух этажей:

  • плотные типы грунта – 500 мм;
  • супеси и слежавшиеся пески – 600 мм.

Для строительства тяжелых домов на рыхлых, пучинистых и неустойчивых грунтах от ленточного основания лучше отказаться и подобрать другой тип основания. Однако, сначала обратитесь за консультацией к опытному специалисту. Не исключается, что в ваших расчетах есть ошибка.


минимальные и максимальные ее значения, а также как правильно рассчитать размеры под кирпичный дом

0Ленточный фундамент является основным и самым надежным типом основания, использующимся в строительстве.

Он известен уже много сотен лет, в течение которых отрабатывались приемы возведения, собиралась статистика использования, проверялись качества и свойства ленты.

Это является основной причиной высокой популярности среди строителей — длительная практика пользования позволила выявить и устранить слабые места в технологии, отработать методику до совершенства.

Просчитаны и проверены на практике все размеры и конфигурация фундамента. Рассмотрим один из наиболее важных показателей ленты — ширину.

Содержание статьи

От каких факторов зависит ширина ленточного фундамента

Параметры ленточного фундамента полежат тщательному расчету и обусловлены несколькими факторами:

  • Типом грунта.
  • Высотой уровня залегания грунтовых вод.
  • Весом постройки.
  • Величиной снеговой нагрузки в зимнее время.
  • Материалом, из которого строится фундамент.

Ширина ленты привязана к несущей способности грунта. Рыхлый или неплотный грунт требует большой площади основания, при которой снижается удельное давление и возникает возможность строить достаточно крупные постройки.

В то же время, чем больше площадь основания, тем выше нагрузки пучения,

воздействующие на него и создающие выталкивающее воздействие, заметно проявляющееся на типах ленты.

В сложных случаях используют составное сечение ленты, когда опорный элемент — бетонная — имеет большую площадь, позволяя рыхлому грунту прочно удерживать постройку без оседаний, а верхняя часть ленты намного уже, что позволяет уменьшить вес основания и существенно сэкономить стройматериалы.

ВАЖНО!

Обычная ширина ленты в числовом выражении находится в пределах 0,2-0,6 м. Наиболее распространенные варианты оснований имеют средние значения ширины, но в каждом конкретном случае необходим точный расчет с обследованием и учетом гидрогеологии участка.

1

Минимальная

В целом, минимальная ширина ленты — это расчетная величина, полученная в процессе вычисления параметров ленточного основания

.

Методика расчета такова, что определяет не конкретный размер, а минимальное значение, меньше которого параметры ленты быть не могут.

Окончательный выбор обычно немного превышает минимум, на 10-15 % (иногда больше). Весь смысл расчетов заключается в определении минимально возможных значений, позволяющий наиболее экономичное и не затратное строительство.

Существует еще один способ определения толщины. Ленточный фундамент должен на несколько сантиметров (обычно 10 см) превышать толщину стен дома.

При этом, такое соотношение необходимо для того, чтобы стены имели надежное и достаточно широкое основание, позволяющее производить качественный монтаж или укладку.

В некоторых случаях применяют компромиссный вариант, когда верхняя площадка фундамента имеет увеличенную площадь для обеспечения условий строительства стен, а нижняя часть намного тоньше.

Это позволяется нормативами в случаях, когда, несмотря на большую толщину стен, их вес относительно мал и может удерживаться лентой малой толщины.

Для легких вспомогательных построек небольшого размера (баня, сарай) ширина ленты может составлять около 25 см на плотном грунте, а для кирпичного коттеджа в тех же условиях необходимо обеспечить ширину в 50 см.

1

Максимальная

Строительными нормами не регламентируется максимальная ширина ленты, поскольку в задачу любого проектировщика входит экономия, а не сверхнормативный расход строительных материалов.

Все методики расчета базируются на минимально возможных значениях и выбираются по принципу достаточности.

Предельных значений по максимуму не существует, так как из обычных соображений целесообразности никто не станет строить чрезмерно широкую ленту там, где достаточно гораздо меньших размеров

. По образному выражению строителей, «никто не заинтересован закапывать деньги в землю».

Чаще всего принимают значения, на 10-15% больше расчетных, на случай изменения условий эксплуатации или с учетом гидрогеологических процессов, способных иногда преподносить не самые приятные сюрпризы. Единственным ограничивающим фактором может стать собственный вес ленты, оказывающий влияние на грунт.

ОБРАТИТЕ ВНИМАНИЕ!

Слабонесущие типы грунтов негативно реагируют на большие нагрузки, но в данном случае вопрос решается путем расширения площади подошвы без общего увеличения параметров ленты.

2

Как правильно все рассчитать

Формула расчета площади основания выглядит следующим образом S>γn F/γc R0, где:

  • γn — коэффициент надежности, равный 1,2.
  • F — нагрузка на основание, т.е. общий вес дома, фундамента, снеговая нагрузка, вес имущества, людей и т.д., воздействующий на подстилающие грунтовые слои.
  • γc — коэффициент условий работы. В зависимости от типа грунта он составляет от 1 (глина) до 1,4 (песок).
  • R0 — условное сопротивление грунта. Табличное значение, находится в приложениях СНиП для данного типа грунта.

В результате этого расчета будет получена величина общей площади ленты. Для определения ширины основания (средней) полученное значение S надо разделить на общую длину ленты, включая внутренние стены и прочие участки периметра. Полученное значение покажет расчетную толщину основания ленты.

Это значение является минимальным. На практике его увеличивают, иногда в несколько раз.

Следует учесть, что приведенная формула дается лишь для ознакомления с методикой расчета. В любом случае эту работу должен выполнить грамотный и опытный специалист. — важная и ответственная процедура, обладающая большим количеством сложностей и специфических моментов.

Неподготовленный человек не может рассчитать такой проект, не допустив ряд грубых ошибок, следствием которых может оказаться разрушение дома. Как вариант, можно использовать , который позволяет получить параметры ленты по известным данным (тип грунта, расчетное или табличное значения сопротивления и т.д.).

Для уточнения полученных данных следует перепроверить полученные результаты на других подобных ресурсах.

ВАЖНО!

Использование онлайн-калькулятора является рискованным шагом, при строительстве жилого дома такое решение весьма опасно. Заказ проектных работ в специализированных организациях обходится достаточно дорого, но безопасность имущества или жизней близких людей гораздо дороже и не должна измеряться деньгами.

3

Оптимальное расстояние для различным построек

Исходить только из величины или назначения построек нельзя, так как помимо веса дома важную роль играет тип грунта.

Чем плотнее подстилающие слои, тем меньшую ширину ленты можно делать при .

Для вспомогательных и хозяйственных строений ширина ленты допускается:

  • Плотный (скальный) грунт, глина — 25 см.
  • Суглинок — 30 см.
  • Песок, супеси — 35 см.
  • Мягкий слежавшийся песок — 40 см.
  • Очень мягкий песок — 45 см.

Для одноэтажных легких домов (дача, каркасный дом):

  • Плотный (скальный) грунт, глина — 30 см.
  • Суглинок — 35 см.
  • Песок, супеси — 40 см.
  • Мягкий слежавшийся песок — 45 см.
  • Очень мягкий песок — 50 см.

Для двухэтажных коттеджей:

  • Плотный грунт — 50 см.
  • Суглинок — 60 см.
  • Остальные типы грунтов не имеют усредненных показателей и требуют отдельного специализированного расчета.

Необходимо учитывать, что средние значения редко годятся для конкретных ситуаций, поскольку всегда существует масса дополнительных факторов, не учтенных в таблицах.

Воздействие этих факторов способно радикально изменить условия эксплуатации и потребовать отдельного расчета, иногда произведенного по совершенно иной методике.

6

Полезное видео

В данном разделе Вы сможете узнать о том, как выбрать ширину :

Заключение

Ширина ленточного фундамента является наиболее важным показателем, определяющим его прочность и способность выдерживать нагрузки.

Расчетные значения нередко оказываются некорректными, так как учесть все виды воздействий крайне сложно, а иногда — невозможно.

Для гарантии прочности и соответствия несущей способности предстоящим воздействиям, толщину ленты принято увеличивать на 15-30 % от расчетной величины.

Это позволяет иметь некоторый запас, необходимый в случаях внезапного изменения состояния грунта или иных причин.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

какова должна быть глубина и ширина мелкозаглубленного фундамента

1В большинстве случаев, когда речь идет о фундаменте, подразумевается ленточный тип.

Он самый распространенный, обладает оптимальным сочетанием эксплуатационных качеств и экономичности возведения.

Кроме того, ленточные основания имеют массу вариантов конструкции, что расширяет их возможности и позволяет выбрать наиболее удачный вариант.

Такие качества сделали ленту признанным лидером среди всех альтернативных вариантов.

Несмотря на некоторые отрицательные стороны, этот вид фундамента является наиболее предпочтительным при зданий разного назначения, в особенности — для частных домов.

Содержание статьи

Виды ленточного фундамента для дома из бруса

Характерной особенностью деревянных домов является малый вес. Материал обладает отличными теплосберегающими свойствами, поэтому создание толстых стен нецелесообразно.

Кроме того, удельный вес дерева значительно меньше, чем у кирпича, бетона или иного плотного материала.

Поэтому нагрузка на основание существенно уменьшается, что делает возможным использование облегченного варианта фундамента.

Для дома из бруса подойдут:

Первый вариант позволяет получить достаточно надежное основание, обходясь меньшими объемами земляных и строительных работ. При этом, имеются некоторые ограничения, связанные с гидрогеологическими условиями, сложным составом грунта, наличием и глубиной залегания грунтовых вод.

Второй вариант требует больших трудозатрат и расхода денег, поэтому для брусовых домов он считается нерациональным и применяется только в сложных условиях.

ВАЖНО!

Однозначно определить наиболее удачный тип фундамента на основании материала стен нельзя. Необходимо рассматривать конкретные условия и факторы, влияющие на выбор типа ленты.

2

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент отличается от классического варианта малой глубиной погружения в грунт. Традиционный тип требует погружения на уровень ниже точки промерзания. Это требует создания траншеи глубиной 2 м и более.

Увеличивает размер ленты, автоматически повышая расход строительных материалов и денег. Мелкозаглубленные основания погружают на относительно малую глубину, не превышающую уровня перемерзания грунта.

Вариант привлекательный, но он может создать проблемы с морозным пучением, поэтому необходимо предварительно изучить гидрогеологическую обстановку на участке, узнать глубину залегания грунтовых вод, разведать состав почв и прочие данные.

Тем не менее, для легких построек применение мелкозаглубленного ленточного фундамента считается наиболее рациональным решением.

3

Как выбрать бетон

Оптимальный выбор материала — бетон марки М300. Более тяжелые марки используются для многоэтажных жилых или промышленных зданий. Применение менее плотных и прочных марок нецелесообразно, так как никакой экономии или преимуществ практически не достигается, но запас прочности основания исчезает.

Поэтому на практике никто не задумывается над выбором, применяя проверенный и надежный вариант.

4

Глубина заложения

Мелкозаглубленные основания обычно погружают на глубину 40-70 см. Это усредненное значение, но на практике необходимо рассматривать состав грунта, нагрузки пучения и прочие критерии. Чем больше отрицательных факторов, тем глубже следует погружать ленту.

При этом, надо учитывать величину морозного пучения, создающего высокие нагрузки на боковую поверхность ленты и вынуждающего усиливать фундамент. Иногда решением проблемы становится уменьшение основания, снижающее нагрузки и уравновешивающее их по всей длине ленты.

Необходимо также учитывать размер цоколя, который рекомендуется делать не менее 30-40 см.

5

Общая схема монтажа

Ход работ по порядку:

  1. Подготовка площадки, удаление верхнего слоя почвы и выравнивание поверхности.
  2. Разметка траншеи.
  3. Рытье траншеи на заданную глубину.
  4. Засыпка песчаной подушки.
  5. Установка опалубки.
  6. Создание армпояса.
  7. Заливка бетона, выдержка.
  8. Завершение работ.

Порядок действий при создании ленточного основания практически никогда не меняется, что делает его более понятным и повышает надежность результата.

9

Ширина ленточного фундамента для бруса

Ширина ленты — величина, требующая . Методика и специфика этого мероприятия не позволяют получить правильные результаты без опыта и подготовки. Обращение к специалистам — оптимальный вариант решения вопроса, но это потребует определенной платы и займет неизвестное количество времени.

Обычно вопрос решают путем использования онлайн-калькуляторов, получая вполне качественные расчеты, либо поступают «как все», принимая ширину ленты минимум на 10 см больше, чем толщина стен. В любом случае, делать ленту уже 30 см не рекомендуется, поскольку во время эксплуатации возможно появление дополнительных нагрузок.

Также возможно изменение гидрогеологических условий, что требует наличия некоторого запаса прочности и устойчивости.

6

Гидроизоляция

Гидроизоляция производится с целью отсечь влагу от бетонной ленты. Это позволит сохранить ее в нормальном состоянии, предотвратить разрушение материала замерзшей водой в зимнее время. Также гидроизоляция помогает улучшить микроклимат в доме, исключить намокание стен под действием капиллярного впитывания.

Для дома из бруса это очень важно, так как древесина склонна к гниению, что заставляет относиться к гидроизоляции с повышенной ответственностью.

Существует два типа :

  • Вертикальная. Наносится на боковые поверхности ленты, как снаружи, так и изнутри. Используются разные материалы — пропитки, обмазки, рулонные и т.д.
  • Горизонтальная. Применяют нижнюю гидроизоляцию, отсекающую песчаную от ленты, и верхнюю, разделяющую бетон и древесину. Чаще всего, в обоих случаях используется двойной слой рубероида.

7

Выбираем бетон и арматуру

Для мелкозаглубленного ленточного фундамента можно использовать более легкий тип бетона — М200. При этом, значительной разницы в стоимости не получится, а прочность ленты будет ниже, чем при использовании оптимального варианта — бетона марки М300. Фундамент — ответственный элемент постройки, который требует использования максимально надежных материалов.

Выбор арматуры обусловлен шириной ленты. На практике обычно исходят из соотношения 30 см ширины — 12 мм диаметр стержней. Соответственно, 40 — 14, 50 — 16 и т.д. Обычно проблем не возникает, но для желающих уточнить свой выбор существует вариант .

Вычисляется площадь сечения ленты. Суммарная площадь сечения арматуры составляет 0,1 % от сечения ленты. Полученное значение делится на 4 или 6 (количество рабочих стержней в армпоясе). После этого по таблицам СНиП определяют наиболее подходящий диаметр стержней.

ОБРАТИТЕ ВНИМАНИЕ!

Использовать более толстые стержни можно, но более тонкие прутки выбирать не следует.

8

Подушка под фундамент

Песчано-гравийная подготовка выполняет дренажные и выравнивающие функции. Дно траншеи не имеет идеальной поверхности, поэтому слой засыпки позволяет получить горизонтальную и ровную опорную площадку для заливки ленты.

Вода, попадающая в слой, проходит в нижние слои и либо впитывается в грунт, либо выводится по дренажной системе за пределы траншеи.

Стандартный вариант засыпки — песчаная подготовка толщиной 10-15 см, слой мелкого щебня 10-15 см и поверхностный выравнивающий слой песка. Используется чистый речной песок, не содержащий органических включений.

Каждый слой тщательно трамбуется до степени максимальной плотности. Критерием определения качества трамбовки является отсутствие следов обуви при ходьбе по засыпке.

9

Монтаж опалубки

Опалубка — это форма, в которую заливается бетон. Она собирается из обрезных досок толщиной 25-40 мм. Щиты изготавливают вне траншеи, но в непосредственной близости от нее для удобства переноски и установки.

Собранные щиты опускают в траншею, выравнивают по осям и скрепляют распорками. Они определяют ширину ленты. Снаружи щиты фиксируются вертикальными планками, вбитыми в грунт, а также используются упоры, обеспечивающие неподвижность опалубки при заливке бетона.

10

Армирование

Специфика бетона состоит в отсутствии устойчивости к осевым нагрузкам на растяжение. Материал способен переносить гигантские давления, но при изменении вектора нагрузок он сразу ломается. Для укрепления ленты внутрь устанавливается армпояс, собранный из металлических ребристых стержней.

Каркас состоит из горизонтальных (рабочих) и вертикальных (вспомогательных) стержней. Рабочие прутки выполняют функции армпояса, обеспечивая целостность ленты и принимая на себя все нагрузки.

Вертикальная арматура нужна только для поддержки рабочих стержней в нужном положении до момента заливки бетона, поэтому ее толщина меньше. Допускается использование гладких прутков. Для сборкит каркаса используется специальная мягкая проволока, но допускается также применение сварки.

11

Заливка

Бетон для можно замешивать самостоятельно, но это весьма трудоемкая и длительная задача. Проще и правильнее приобрести нужное количество готового бетона, который доставят прямо на площадку и произведут заливку из миксера.

Качество материала, изготовленного на промышленном оборудовании, в любом случае будет выше, чем кустарно сделанный бетон. Заливку также удобнее делать из миксера, так как это быстрее, что в результате обеспечит равномерное качество бетонной ленты в любом участке.

ВАЖНО!

Нельзя заливать бетон в одном месте, надеясь, что он разольется по всей опалубке. Надо подходить к ней с разных точек и равномерно заливать материал. Это позволит получить отливку с одинаковыми свойствами.

После заливки надо в течение 3 дней поливать отливку водой каждые 4 часа, а потом, в течение недели, трижды в сутки. Снимать опалубку можно через 10 дней, но окончательное затвердение произойдет через 28 дней.

12

Конечные работы

Завершение работ состоит в нанесении гидроизоляции, засыпке пазух и прочих работах с готовой лентой. Кроме гидроизоляции часто устанавливают утеплитель для фундамента (соответствующая марка ЭППС).

Для засыпки пазух лучше всего использовать чистый песок, чтобы обеспечить впитывание воды и оперативный отвод ее через дренажный канал.

Полезное видео

В данном видео вы узнаете, как положить ленточный фундамент для деревянного дома из бруса:

Заключение

Строительство частного дома из бруса позволяет использовать облегченный вариант основания — мелкозаглубленный ленточный фундамент. При вполне достаточных несущих способностях он дает значительную экономию по всем позициям — денег, труда, времени работы.

Полученный результат полностью готов к выполнению своих функций, способен обеспечить надежную и прочную опору для брусового частного дома.



Вконтакте

Facebook

Twitter

Google+

Одноклассники

Толщина фундамента: порядок определения

Последствия неправильной закладки фундамента

Фундамент представляет собой основу любого жилого или коммерческого здания, являющуюся обязательным элементом этого строения. Постройка, возведенная на некачественном фундаменте, который выполнен с нарушением строительных норм и правил, вряд ли будет долговечной: уже через несколько лет, а то и месяцев после завершения строительства в фундаменте начнут появляться трещины и другие признаки разрушения, которые могут привести к нарушению геометрии здания и поставить под угрозу самую его целостность.

Ленточный фундамент

Глубина промерзания грунта – один из основных факторов, который необходимо учитывать при расчете толщины фундамента.

Такие же проблемы ожидают постройку, фундамент которой возведен с использованием материала, не подходящего для данных условий эксплуатации. Например, марка бетона, использованного при заливке фундамента, не выдерживает отрицательных температур, которые являются обычными для этого региона в зимнее время, или толщина фундамента, заложенная проектировщиком, не соответствует интенсивности нагрузки на указанную несущую строительную конструкцию.

Наконец, подобные сложности могут возникнуть при неправильном расчете, произведенном в рамках осуществления проектных работ на стадии планирования строительства. Так, если проектировщик допустил ошибку при определении максимально допустимой нагрузки на несущую строительную конструкцию, предусмотрев слишком большое количество этажей в здании или использовав тяжелые строительные материалы, после возведения фундамент под внутренние стены может не выдержать веса строения и начать разрушаться.

Схема мелкозаглубленного фундамента

Схема мелкозаглубленного фундамента.

В результате потребуется осуществление дорогостоящих ремонтных работ, нацеленных на укрепление фундаментальной строительной конструкции и придание ей дополнительной несущей способности, например посредством армирования.

Другим выходом из сложившейся может стать снос здания, в отношении которого имеется угроза полного или частичного разрушения, однако этот способ вряд ли можно назвать приемлемым для собственника с точки зрения экономической эффективности.

Вернуться к оглавлению

Природные факторы, оказывающие влияние на порядок расчета толщины и других параметров фундамента

Таким образом, тщательный контроль за осуществлением работ по проектированию и возведению фундамента необходим на всех стадиях планирования и осуществления строительства жилого или коммерческого здания. При этом одним из первых этапов, которые необходимо осуществить, является определение основных параметров указанной несущей строительной конструкции. Они, в свою очередь, зависят от целого ряда факторов, которые необходимо в полной мере учитывать при расчетах фундамента, поскольку наличие ошибок на этой стадии может поставить под угрозу возможность реализации всего проекта.

Основную часть этих факторов составляют причины природного характера, влияющие на необходимые свойства фундамента. Среди них специалисты обыкновенно выделяют следующие:

Схема фундамента и уровня промерзания грунта

Схема фундамента и уровня промерзания грунта.

  1. Глубина промерзания грунта. Этот показатель является одним из ключевых факторов, которые должен принимать во внимание проектировщик, осуществляя расчеты, необходимые для проведения работ. Это связано с тем, что, в соответствии с известными физическими законами, присутствующая в грунте вода при переходе температуры в отрицательную зону замерзает, образуя больший объем вещества по сравнению с первоначальным. В такой ситуации промерзший грунт начинает оказывать более сильное давление на несущую строительную конструкцию в сравнении с давлением, которое он оказывал на нее при положительных температурах. Поэтому специалисты рекомендуют проектировать фундамент с таким расчетом, чтобы максимальная глубина его закладки находилась ниже уровня глубины промерзания почвы, что позволяет распределить нагрузку на несущую строительную конструкцию.
  2. Уровень прохождения грунтовых вод. Указанный уровень необходимо принимать во внимание для того, чтобы исключить возможность размывания фундамента, а также обеспечить устойчивость несущей строительной конструкции в зимний период времени. При этом современные строительные технологии позволять возводить коммерческие и жилые здания даже на участках, характеризующихся достаточно близким залеганием уровня грунтовых вод. Такая возможность достигается за счет применения новых эффективных строительных технологий: например, гидроизоляции несущей строительной конструкции или использования свай в процессе ее закладки. Вместе с тем следует принимать во внимание, что эти технологии на сегодняшний день являются достаточно дорогостоящими, поэтому их применение должно быть оправдано.
  3. Характер грунта, на котором планируется возведение коммерческого или жилого строения. В частности, при осуществлении проектных работ следует принимать во внимание тип почвы, характерный для строительной площадки. Так, плотные сухие почвы считаются наилучшим основанием для возведения на нем несущей строительной конструкции, тогда как рыхлые почвы могут давать значительную усадку, которая может повлечь за собой нарушение целостности фундамента. В частности, если речь идет о значительной площади несущей строительной конструкции, даже незначительное проседание почвы может повлечь за собой появление трещин в фундаменте, которое приведет к частичному или полному его разрушению.

Вернуться к оглавлению

Антропогенные факторы, оказывающие влияние на расчет параметров фундамента

Схема монолитного фундамента с гидроизоляцией

Схема монолитного фундамента с гидроизоляцией.

Кроме того, проектировщику при осуществлении проектных работ по расчету фундамента следует принимать во внимание антропогенное окружение строительной площадки, то есть наличие строений, инженерных сетей и коммуникаций и других объектов, которые могут выступить в качестве ограничений в отношении планируемого к строительству здания. Так, общий характер застройки в историческом районе может стать причиной запрета на возведение на указанной территории высотных строений, наложенного местными органами власти.

Кроме того, близкое прохождение коммуникационных сетей может наложить ограничение на глубину залегания фундамента, которая, в свою очередь, станет причиной невозможности постройки здания с большим количеством этажей. Все эти и подобные факторы необходимо учитывать в процессе осуществления проектных работ с тем, чтобы они не стали неприятной неожиданностью уже после выхода специалистов организации на строительную площадку.

Вернуться к оглавлению

Ленточный фундамент: основные типы

Одним из ключевых параметров, которые должны быть определены в ходе проектирования, является толщина конструкции фундамента.

При этом следует понимать, что порядок определения этого параметра будет напрямую зависеть от того, какой тип фундамента используется при возведении конкретного жилого или коммерческого здания.

В индивидуальной жилищном строительстве наиболее распространенным типом несущей строительной конструкции является ленточный фундамент. Однако в целом такой тип несущей строительной конструкции характеризуется высокой способностью выдерживать нагрузку, а потому может применяться при строительстве самых разнообразных типов зданий, включая жилые и коммерческие.

С практической точки зрения ленточный фундамент представляет собой полосу, которые выполняется в строгом соответствии с периметром здания. Обыкновенно строительным материалом, который используется для выполнения несущей строительной конструкции этого типа, является бетон.

Схема разновидностей ленточного фундамента

Схема разновидностей ленточного фундамента.

Его часто дополняют армирующими элементами для придания конструкции дополнительной прочности. Такая технология укладки фундамента достаточно проста в исполнении, однако она предполагает значительный объем расхода строительного материала при проведении работ.

В зависимости от конкретных характеристик конструкции ленточный фундамент подразделяют на несколько основных типов: монолитный, сборный и сборно-монолитный. В основе такого разделения лежит составной или цельный характер конструкции, выступающей в качестве фундамента.

При этом характеристики их использования различаются в зависимости от возможностей, предоставляемых каждым типом конструкций. Например, монолитный ленточный фундамент благодаря вариативности своей формы может использоваться для возведения зданий, спроектированных с применением нестандартных характеристик периметра.

Вернуться к оглавлению

Толщина конструкции ленточного типа

При этом количество бетона, который уйдет на устройство этого типа несущей конструкции, находится в прямой зависимости от толщины фундамента, рассчитанной в ходе осуществления проектных работ.

Схема узла устройства фундамента с размерами

Схема узла устройства фундамента с размерами.

Его толщина, в свою очередь, определяется несколькими ключевыми факторами, обусловливающими необходимость использования тех или иных характеристик фундамента.

Одним из основных факторов, который следует принимать во внимание проектировщику при осуществлении расчетов характеристик несущей строительной конструкции, является строительный материал, который планируется использовать при устройстве фундамента.

Дело в том, что различные типы строительных материалов характеризуются разной степенью устойчивости к влиянию внешних факторов: давлению грунта, разрушительному воздействию отрицательных температур и другим. Кроме того, каждый из них обладает различной способностью выдерживать нагрузку, которую осуществляют на фундамент само жилое или коммерческое здание, воздвигнутое на его основании.

Вернуться к оглавлению

Толщина ленточного фундамента в зависимости от используемого строительного материала

Таким образом, исходя из конкретных параметров и характеристик строения, которое планируется к возведению на базе рассматриваемого фундамента, следует остановиться на том или ином типе строительного материала для устройства фундамента. При этом следует помнить, что конкретный строительный материал, на котором по тем или иным причинам остановил свой выбор проектировщик, требует различной толщины несущей строительной конструкции.

Схема ленточного фундамента из различных материалов

Схема ленточного фундамента из различных материалов.

  1. Железобетон представляет собой один из самых прочных материалов, используемых для устройства фундамента. Именно поэтому минимальная толщина бетонного ленточного фундамента может быть его существенным преимуществом по сравнению с несущими строительными конструкциями, выполненными из другого материала. В зависимости от нагрузки этот показатель может начинаться от 100 мм.
  2. Бетонное основание здания без армирования несколько уступает в отношении несущей способности железобетону. В этой связи при одинаковом уровне нагрузки специалисты рекомендуют увеличивать толщину основания, выполненного из бетона, до 250 мм.
  3. Другим материалом, который может стать будущим основанием дома, является бутовый плитняк, также использующийся в закладке фундаментов. Наличие зазоров между компонентами несущей строительной конструкции обеспечивает повышенные требования к ее толщине, однако благодаря природной прочности бутового плитняка эти требования не слишком отличаются от ситуации устройства бетонного фундамента. Так, минимальная допустимая толщина несущей строительной конструкции, выполненной из бутового плитняка, должна достигать 300 мм.
  4. Еще больше строительного материала понадобится застройщику в случае, если для устройства фундамента он выбрал такой материал, как бутобетон. Он представляет собой бетон, в который добавлены камни, составляющие 35-40% общей массы используемого строительного материала. Обыкновенно это делается для удешевления конструкции, но в этом случае ее толщина должна быть большей по сравнению с вариантами, выполненными из бетона или железобетона. Минимальная допустимая толщина, рекомендуемая специалистами, составляет 350 мм.
  5. Естественный камень, использованный в качестве материала для формирования несущей строительной конструкции, характеризуется достаточно высокими показателями прочности. Однако вследствие того, что такое основание не представляет собой сплошной конструкции, устанавливаются повышенные требования к его толщине: она должна составлять не менее 500 мм.
Схема ленточного фундамента толщиной 500-600 мм

Схема ленточного фундамента толщиной 500-600 мм.

Таковы минимально допустимые требования к толщине ленточного фундамента, устанавливаемые с учетом нагрузки на несущую строительную конструкцию и давления грунта на нее. Если эти показатели планируются достаточно значительными, следует предусмотреть дополнительную толщину фундамента, которая будет способна обеспечить будущему зданию необходимый уровень прочности. Кроме того, при определении толщины фундаментной ленты следует принимать во внимание собственно глубину залегания несущей строительной конструкции с целью обеспечения соответствия между этими параметрами.

Кроме того, важно помнить, что при устройстве фундамента потребуется сооружение дополнительных слоев, окружающих непосредственно сформированную ленточную конструкцию. Как правило, практически каждый тип почв содержит то или иное количество влаги, которое способно негативным образом сказаться на прочностных характеристиках несущей строительной конструкции при условии отрицательных температур.

Поэтому необходимо позаботиться о том, чтобы обезопасить фундамент от ее воздействия: речь идет об устройстве гидроизоляции, отмостки и других дополнительных инструментов обеспечения устойчивости несущей строительной конструкции к воздействию внешних факторов. Именно правильное соблюдение всех необходимых требований к осуществлению строительных работ по закладке фундамента способно обеспечить ему требуемый уровень прочности и долговечности, который является залогом прочности и долговечности всего здания, возведенного на его основе.

Минимальный диаметр шкива — Phoenix Conveyor Belt Systems GmbH

Минимальный диаметр шкива (по DIN 22101)

Диаметры шкивов в системе ленточного конвейера зависят от конструкции, напряжений и типа сращивания ленточного конвейера. Для определения минимальных диаметров будут выделены следующие группы шкивов:

  • Группа A: Приводной шкив и другие шкивы в диапазоне более высоких натяжений ремня
  • Группа B: отклоняющие шкивы в диапазоне нижнего натяжения ремня
  • Группа C: Откидные шкивы (изменение направления движения ремня = 30 °)

Минимальный диаметр шкива для шкивов группы A можно приблизительно определить, используя значение толщины растяжимого элемента в ремне следующим образом:

(Мин. Дтр) гр.A = значение признака материала dGK

Материал растягивающего элемента в продольном направлении ремня материальное значение характеристики
E (полиэстер) 108
P (полиамид) 90
St (Стальные тросы) 145

Полученный таким образом диаметр шкива должен быть округлен до следующего более высокого значения приведенной ниже таблицы, в которой приведены также значения для каждого минимального значения для групп b и C.

Минимальный диаметр шкива DTR min без футеровки (указано в мм) в зависимости от использования допустимого натяжения в установившемся режиме работы.

(Мин. DTR) GR.A
после округления до
Использование максимально допустимого натяжения ремня
свыше 60% до 100% шкив группы свыше 30% до 80% Pulley Group до 30% Pulley Group
A B C A B C A B C
200 200 160 125 160 125 100 125 125 100
250 250 200 160 200 160 125 160 160 125
315 315 250 200 250 200 160 200 200 160
400 400 315 250 315 250 200 250 250 200
500 500 400 315 400 315 250 315 315 250
630 630 500 400 500 400 315 400 400 315
800 800 630 500 630 500 400 500 500 400
1000 1000 800 630 800 630 500 630 630 500
1250 1250 1000 800 1000 800 630 800 800 630
1400 1400 1250 1000 1250 1000 800 1000 1000 800
1600 1600 1250 1000 1250 1000 800 1000 1000 800
1800 1800 1400 1250 1400 1250 1000 1250 1250 1000
2000 2000 1600 1250 1600 1250 1000 1250 1250 1000
,
минимальных стандартов для проектирования конструкций | РСС Структуры

Правила большого пальца для структурного проектирования | РСС Структуры

Я настоятельно рекомендую использовать передовое программное обеспечение для проектирования конструкций, такое как ETabs или Staad Pro, для проектирования конструкций. Это очень важно. В структуре конструкции так много переменных, что никакие минимальные стандарты не могут быть точными. Это руководство может быть использовано для проектирования очень небольших конструкций, возможно, до этажей G + 1. Но я все равно рекомендую использовать профессиональное программное обеспечение.Каждый конструктор должен изучить это программное обеспечение. Использование ручных методов устарело. Ручной метод используется только для проверок. Реальное проектирование выполняется с помощью компьютеров, с очень продвинутыми концепциями проектирования, такими как анализ пробежек, сейсмический анализ, моделирование ветровых нагрузок и многие передовые методы.

Вы можете нанять меня для ваших нужд проектирования конструкций. Свяжитесь со мной.

Проектирование конструктивных элементов РСС

В этой статье я расскажу о минимальных стандартах, которым можно следовать при проектировании конструктивных элементов конструкции RCC, таких как колонны, балки, перекрытия и фундамент.Мы также обсудим минимальные стандарты безопасности для арматурных стержней, которые должны использоваться для проектирования вышеупомянутых конструктивных элементов.

Минимальный размер поперечного сечения для колонны: составляет 9 «x 12» (225 MM x 300 MM), что является минимальным рекомендуемым размером. Я спроектировал сотни зданий, и у меня никогда не было неудач ни одного из конструктивных элементов, когда-либо выходящих из строя из-за нагрузок. Я всегда использую бетон сорта М20 для строительства, так как минимальный рекомендуемый сорт бетона — IS 456: 2000.Пожалуйста, не экономьте на качестве бетона. Минимальное количество стали в колонке 9 ″ x 9 ″ составляет 4 бара по 12 мм со стременами из 8 мм стальных колец на расстоянии 150 мм от центра к центру. В столбец 9 ″ x 12 ″ я добавляю еще два столбца, чтобы получить общее количество до 6 столбцов диаметром 12 мм. Эта конструкция может быть безопасна до G + 1 этажей. Но есть много других факторов.

Также проверить:

Правила большого пальца для создания колонки

Строительство на сайте | Проектирование конструкций РКЦ [/ caption]

Минимальный размер луча RCC должен быть не менее 9 «x 9» (225 мм X 225 мм) с дополнительной толщиной плиты 125 мм.Я обычно использую минимум 4 бара, с 2 стержнями толщиной 12 мм в нижней части балки и 2 стержнями по 10 мм в верхней части балки. Я поддерживаю бетонное покрытие 40 ММ. Я рекомендую использовать бетон марки М20 (1 часть цемента: 1,5 части песка: 3 части заполнителя: 0,5 части воды).

Минимальная толщина плиты RCC , которую я рекомендую, составляет 5 дюймов (125 мм), потому что плита может содержать встроенные в них электрические трубы, которые могут быть 0,5 дюйма или более для внутренней проводки, что эффективно уменьшает глубину плиты в определенных местах, вызывая растрескивание, ослабление и утечка воды во время дождей.Таким образом, минимальная толщина 5 ″ должна быть сохранена.

Минимальный размер фундамента для одного этажа здания G + 1, где несущая способность почвы составляет 30 тонн на квадратный метр, а встречная нагрузка на колонну не превышает 30 тонн, размер 1 х 1 м должен быть используемый. Минимальная глубина опоры должна быть как минимум 4 ′ ниже уровня земли. Рекомендуется идти на глубины до пластов.

Детали арматурного стержня (минимум)

1. Колонны: 4 прутка из 12 мм стальных стержней FE 500

2.Балки: 2 стержня по 12 мм снизу и 2 стержня по 10 мм сверху.

3. Плита

a) Плита с односторонним движением: Основная сталь 8 мм слитков @ 6 ″ C / C и распределительная сталь 6 мм слитков @ 6 ″ C / C

b) Двухсторонний сляб: Основная сталь 8 мм слитков @ 5 ″ C / C и распределительная сталь 8 мм слитков @ 7 ″ C / C

4. Основание: 6 ″ PCC слоя на первом месте. Более того, коническая или прямоугольная опора толщиной 12 дюймов является минимальной. Стальная сетка из 8 мм прутков при 6 ″ C / C должна быть уложена.В опоре 1 х 1 м она будет состоять из 6 прутков по 8 мм на обеих частях стальной сетки.

Похожие

,

Значения толщины и веса для бетонных счетчиков

Эта барная столешница длиной 36 футов была создана без швов и выглядит очень толстой. Global Surface Solutions в Келоуне, Британская Колумбия.

Столешницы из бетона

действительно не имеют ограничений по размеру в зависимости от используемых материалов и технологий литья. Подрядчики разработали различные стратегии для минимизации веса, скрытия швов и увеличения толщины без увеличения общей массы. «Единственными ограничениями по размерам являются доступ в помещение, где размещается счетчик, и количество людей, которые могут помочь его поднять», — говорит Шон Джегли из Global Surface Solutions, студии бетонного проектирования и изготовления в Келоуне, Британская Колумбия.

Толщина Стандартная толщина бетонной столешницы составляет от 1 ½ до 2 дюймов, аналогично столешницам из мрамора или гранита. Однако подрядчики могут создать иллюзию более толстой столешницы, отлив передний край. Например, на этом кухонном острове толщина верхней части составляет 1 ½ дюйма в целом, но кажется, что она намного толще, потому что она отлита с 6-дюймовым передним фартуком.

Вес Рабочая поверхность толщиной 1 ½ дюйма из стандартного бетона имеет приблизительный вес 18.75 фунтов за квадратный фут. (Гранит — приблизительно 18 фунтов за квадратный фут.) Стандартный шкаф обычно поддерживает этот вес, потому что он распределен по большой площади.

Однако для больших столешниц, где вес может быть проблемой с точки зрения как обработки, так и установки, подрядчики могут использовать стекловолокно, легкие сердечники или специальные методы армирования, чтобы снизить вес. С помощью GFRC плиты могут быть отлиты более тонкими секциями, чем аналогичные детали, изготовленные из традиционного бетона, что снижает вес на 75% при сохранении прочности на растяжение.«В зависимости от применения мы будем использовать разные системы для уменьшения веса столешницы. Мы внедряем легкие сердечники, а затем используем слои из металлической / стекловолоконной сетки и специальных бетонов », — говорит Джегли.

Размер Бетонные столешницы могут быть отлиты практически любого размера и формы. В зависимости от габаритных размеров, стыки или швы часто включаются, чтобы приспособить обработку. Эти швы часто можно скрыть с помощью цементного раствора или отделки с прожилками, или они могут даже использоваться в качестве привлекательного элемента дизайна (см. Этот массивный бетонный обеденный стол, сделанный из трех секций плиты, соединенных декоративными полосами из нержавеющей стали).

Многие подрядчики разработали методы отливки плит из цельной плиты, которые являются полностью бесшовными. «Нашим клиентам очень нравится, что мы можем изготовить наши столешницы как отдельные детали без швов, даже если они большие и имеют сложные формы с вырезами. Вершины гибкие, что можно продемонстрировать, схватив один конец и согнув его. Мы постоянно играем с микс-дизайнами и постоянно модифицируем наши системы », — говорит Джегли. Посмотрите эти другие приемы для изготовления суперразмерных столешниц.

Примеры крупногабаритных столешниц Пролистайте, чтобы увидеть больше изображений и прочитать о том, как создавался каждый из этих проектов.

,
Строительный кодекс Онтарио | Толщина стенки фундамента и необходимая боковая поддержка

9.15.4.2. Толщина стены фундамента и требуемая боковая опора

(1) За исключением случаев, предусмотренных в предложении (2), толщина стен фундамента , изготовленных из неармированного бетонного блока или твердого бетона и подверженных боковому давлению грунта, должна соответствовать таблице 9.15 .4.2.A. для стен не более 3,0 м на неподдерживаемой высоте.

Таблица 9.15.4.2.А.
Толщина фундамента из монолитного и неармированного железобетонных блоков

Фрагмент предложения 9.15.4.2. (1)

Все

9 9255 9 962 5 9 0005

Позиция

Колонка 1

Колонна 2

Колонна 3

Столбец 4

Столбец 5

Столбец 6

Тип основания Стена

Минимальная толщина стенки, мм

Максимальная высота поверхности над поверхностью 9 цокольный этаж Наземное или напольное пространство, м.

Высота основания Стена с боковой опорой сверху (1) (2)

Высота основания фундамент Стена Поддерживается сверху с боковой стороны (1) (2)

≤3.0 м

≤2,5 м

> 2,5 м и ≤2,75 м

> 2,75 м и ≤3,0 м

1.

Твердый бетон, 15 МПа мин. прочность

150

0,8

1,5

1,5

1,4

200

1.2

2,15

2,15

2,1

250

1,4

2,3

2,6 9 000 5 000 229

300

1,5

2.3

2.6

2.85

2.

Твердый бетон, 20 МПа мин. прочность

150

0,8

1,8

1,6

1,6

200

1.2

2,3

2,3

2,2

250

1,4

2,3

2 9

9 000 5 000 9 0002 9 9 000 5 900 9 9002 2 9 9 000 5 900 85 900 9

300

1,5

2.3

2.6

2,85

3.

Неармированный бетонный блок

140

0,6

2,6

2,85

3 —

190

0,9

1.2

(3)

(3)

240

1,2

1,8

(3)

(3)

290

1.4

2.2

Примечания к таблице 9.15.4.2.A .:

(1) 9.15.4.3.

(2) См. Статью 9.15.4.6.

(3) См. Таблицу 9.15.4.2.B.

(2) Толщина бетона в плоской теплоизоляционной бетонной форме .com / interior / basement-реконструкция / «title =» Ремонт подвального помещения Торонто «> фундамент стены должны быть не меньше, чем

(а) 140 мм или

(б) толщина бетона в

(3) Фундамент Стены из плоских теплоизолированных бетонных блоков должны поддерживаться сбоку сверху и снизу. железобетонного блока и с учетом бокового давления грунта должны соответствовать таблице 9.15.4.2.B. и Предложения (5) — (8), где

(a) стены поддерживаются в боковом направлении сверху,

(b) средние стабильные грунтов и

(c) ветровые нагрузки на открытой части из основания не более 0,70 кПа.

Таблица 9.15.4.2.B.
Фундаментные стены из железобетонных блоков С боковой опорой сверху (1)

Составная часть предложения 9.15.4.2. (4)

Позиция

Колонка 1

Колонна 2

Колонка 3

Колонка 4

Колонка 5

Колонка 6

Колонна 7 9 9005

Размер и интервал непрерывного вертикального армирования, М в мм o.с.

Готовый грунт выше

190 мм Минимальная толщина стенки

240 мм Минимальная толщина стенки

или подвал Crawl

фундамент Высота стены

фундамент Высота стены

Космическая площадь, м (2)

2.5 м

2,75 м

3,0 м

2,5 м

2,75 м

3,0 м

1.

0,8

(3)

(3)

(3)

(3)

(3)

(3)

2.

1,0

(3)

1-15M в 1 800

1-15M в 1 800

(3)

(3 )

(3)

3.

1,2

(3)

1-15M в 1 600

1-15M в 1 600

(3)

1-20M в 2 000

1-20M в 2 000

4.

1,4

1-15M в 1 600

1-15M в 1 600

1-15M в 1 600

(3)

1- 20М в 1 800

1-20М в 1 800

5.

1,6

1-15М в 1 400

1-15М в 1 400

1-15M в 1 400

(3)

1-20M в 1 600

1-20M в 1 600

6.

1,8

1-15M в 1 400

1-15M в 1 400

1-15M в 1 200

(3)

1- 20M в 1 600

1-20M в 1 600

7.

2.0

1-15M в 1 200

1-15M в 1 000 или 1- 20M в 1 200

2-15M в 1 200

1-20M в 1 600

1-20M в 1 600

1-20M в 1 600

8.

2.2

2-15M на 1 200

2-15M на 1 000

2-15M на 1 000

1-20M на 1 400

1 -20M в 1 400

1-20M в 1 400

9.

2,4

2-15M в 1 000

2-15M в 1 000

2-15M в 800

1-20M в 1 400

1-20M в 1 400

1-20M в 1 200

10.

2,6

нет данных

2-15M на 800 или 1-25M на 1 000

2-15M на 800 или 1-25M на 1 000

N / A

1-20M на 1 000

1-20M на 1 000

11.

2.8

не указано

не указано

1-20M в 600

N / A

N / A

1-20M в 800 или 2-15M в 1 000

12.

3.0

н / д

н / д

1-20М на 400 или 1-25М на 600

н / д

н / д

2-15M при 800

Примечания к таблице 9.15.4.2.B .:

(1) См. Статью 9.15.4.3.

(2) См. Статью 9.15.4.6.

(3) Усиление не требуется.

(5) Для армирования стен бетонных блоков необходимо обеспечить непрерывное вертикальное армирование,

(a) на углах стен, концах стен, пересечениях стен, при изменениях высоты стен, на косяках всех проемов = «http://thehandyforce.com/windows/» title = «Установщик окон в Торонто»> проемы и подвижные швы

(b) простираются от вершины основания до вершины стены фундамента , и

,

(c), где WallHhandyforce.com / interior / basement-реконструкция / «title =» Ремонт фундамента Торонто «> Фундамент стены опираются с боков в верхней части, имеют закладку не менее 50 мм в фундамент, если плита пола не обеспечивает боковой поддержки у стены основание

(6) Для армирования стен бетонных блоков необходимо установить непрерывную горизонтальную связующую балку, содержащую по крайней мере одну полосу 15М,

(а) вдоль верхней части стены,

(b) на пороге и голове всех отверстий = «http: // thehandyforce.com / windows / «title =» Установщик окон в Торонто «> отверстия шириной более 1,2 м и

(c) на конструктивно соединенных полах.

(7) В бетонных блоках необходимо укрепить стены, все арматура вертикальной балки должна быть установлена ​​вдоль центральной линии стены

(8) В стенах бетонных блоков, которые необходимо армировать, боковое армирование лестничного или ферменного типа должно быть не менее 3,8 мм в диаметре (№ 9 ASWG) быть установлен в стыке кровати каждого второго курса кладки.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
