Деревянные балки между первым и вторым этажами

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка



Одним из элементов, который выдерживает всю нагрузку перекрытия, является балка. От того, насколько правильно выполнен ее монтаж и произведен расчет несущей возможности, будет зависеть целостность и долговечность перекрытия между этажами.

Балки из дерева. Преимущества и недостатки

Изготовленная из дерева балка, остается популярной при оборудовании перекрытия между этажами. Но они так же, как всякий строительный материал, наделены своими положительными и отрицательными качествами.

К положительным характеристикам деревянных балок можно отнести следующее:

1. Выполненные из дерева балки перекрытия просты при использовании. Легко и быстро устанавливаются.
2. Они имеют сравнительно небольшой вес, что влечет за собой снижение общей нагрузки на основание здания.
3. Имеют меньшую стоимость по сравнению с другими материалами.
4. Материал для изготовления находится в достаточном количестве.
5. Могут, при необходимости, быть быстро заменены.
6. Хорошо подходят для строительства небольших частных и коттеджей, которые имеют небольшие пролеты.
7. Дерево является экологически чистым материалом.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом



К недостаткам этого строительного изделия можно отнести следующее:

1. Требуют обработки специальными жидкостями, которые имеют противопожарные характеристики и не допускают гниение материала.
2. Имеют ограниченную нагрузку.
3. Отсутствие возможности их монтажа в помещениях с большими пролетами.

Требования к перекрытиям из деревянных балок

При установке балок из дерева необходимо обязательно выполнить ряд требований. Нарушение или невыполнение этих требований может привести к негативным последствиям. Требования определяют, что:

• запрещается использовать для изготовления балок лиственные породы деревьев. Изготовление должно проводиться только из хвойных пород. Такая древесина имеет значительный запас прочности;
• древесина, из которой предстоит изготовление балок, должна иметь влажность не больше 14 процентов. В случае превышения указанной величины, балочный пролет может иметь значительный прогиб;
• древесина должна быть очищена от коры, обработана огнестойкой жидкостью, раствором против вредителей и грибковых заболеваний. Запрещено использовать древесный материал, который имеет заболевания или дефекты;
• перед изготовлением балок необходимо предусмотреть строительный подъем. В процессе эксплуатации он выровняется, пол и потолок останутся ровными;
• выравнивание балок необходимо проводить путем установки под их концы пропитанных в смоле обрезков пиломатериалов. Подрубывать окончания конструкций не рекомендуется;

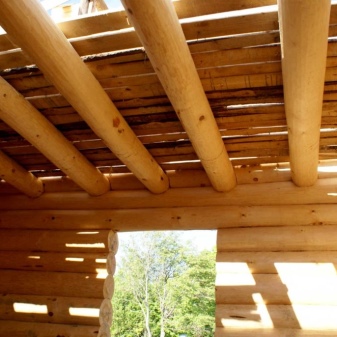

• кроме прямоугольных балок с рассчитанным сечением, можно применять цельное бревно. Оно должно быть обтесано и иметь определенный диаметр. Это намного дешевле, чем использование пиломатериалов. Но, такие бревна перед монтажом должны храниться в сухом месте не меньше года.

Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

• знать расстояние между стенами, на которые они будут монтироваться;
• вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
• зная указанные величины, рассчитать величину сечения и шаг их установки.

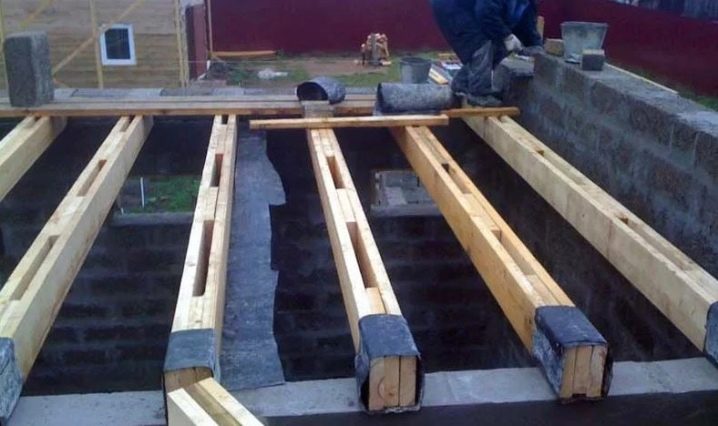

Монтаж деревянных балок перекрытия



Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

• расстояние между стенами;
• длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

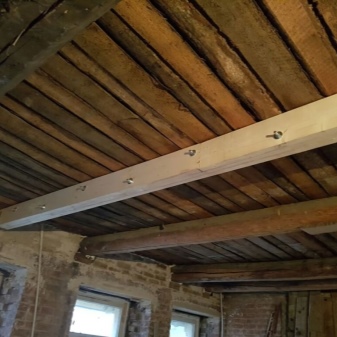

Деревянные балки являются конструкционными элементами с несущими функциями



Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!

Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

Установка балок перекрытия – важный и ответственный этап стройки



Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки, лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

1. Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
2. Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
3. Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
4. Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

Конструкция деревянного перекрытия



Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

1. Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
2. При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
3. Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

Для повышения жесткости перекрытия деревянные балки укрепляют распорками



Что такое лаги и преимущества их применения

Независимо от материала, из которого будет выполнено напольное покрытие, в межбалочное пространство необходимо установить лаги. Что это такое и для чего они нужны? Их можно назвать поперечными балками. Лаги устанавливаются перпендикулярно основным балочным перекрытиям. Служат для увеличения жесткости перекрытия между этажами и снижения нагрузки. К ним крепится потолочное и напольное покрытие.

Преимущества применения лаг очевидны:

• простота и быстрота монтажа;
• экономия строительных материалов;
• готовая конструкция сразу эксплуатируется;
• имеют отличные теплоизоляционные и звукопонижающие характеристики;
• позволяют регулировать высоту напольного покрытия;
• подходят для монтажа коммуникационных линий;
• служат хорошим вентиляционным элементом;
• распределяют нагрузку по всей поверхности среди балок;
• относительно небольшая стоимость;
• возможность быстрого и качественного ремонта или замены отдельных частей.

Лаги – это поперечные балки пола, по которым укладывается покрытие пола



Лаги своими руками

Производство лаг проводиться их брусьев дерева с прямоугольным сечением.  Сечение лаг находится в соотношении ширины и высоты, как 2 к 3 или же 1 к 2. Иными словами, высота лага должна превышать его ширину в 1,5-2 раза. Для производства лаг зачастую применяют древесину дешевых хвойных пород. Например, сосна или елка. Брусок режется на необходимую длину и получается лаг.

Важно!

Древесина для лаг должна быть высушена, без дефектов, обработана специальным огнеупорным раствором, жидкостью от вредителей и грибковых заболеваний.

Материал для лаг



Укладываем лаги правильно

Монтаж лаг необходимо проводить в направлении, перпендикулярном направлению, в котором будет укладываться напольное покрытие. Важно правильно рассчитать шаг монтажа лаг. Если шаг выбран верно, то прочность напольного покрытия будет достаточно высокая. Но, при меньшем шаге выполнение работ и стоимость материала будет дороже. Если шаг укладки будет большой, то пол будет прогибаться и скрипеть. Чтобы выбрать правильный вариант, необходимо, прежде всего, учесть какой толщины будет напольное покрытие. Чем тоньше покрытие, тем ближе друг к другу должен проводиться монтаж лаг. Если толщина напольного покрытия (досок) около 2-2,5 см, то шаг монтажа лаг должен быть в пределах 30-40 см. С увеличением толщины покрытия до 5 см шаг можно увеличить до 1 м.

Совет!

Рекомендуется в жилых комнатах напольное покрытие монтировать вдоль направления падения естественного света. В коридорах такое покрытие лучше монтировать по линии перемещение от двери к двери.

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок



Крепление лаг

Крепятся лаги непосредственно на балку, к ее боковой стороне. Это дает возможность провести их регулировку, не применяя дополнительных подкладок. Их уклон проверяется специальным уровнем. Добившись необходимого положения, лаги крепятся с балками гвоздями или шурупами.

Кроме этого, крепление лаг и балок друг с другом может проводиться при помощи железных уголков. Одна часть уголка саморезами монтируется на балку, ко вторым частям уголков крепятся лаги. Помимо уголков, для монтажа лаг могут использоваться кронштейны в виде буквы П, которые есть в свободной продаже.

Укладка деревянного пола на лаги имеет массу преимуществ: простота процесса, легкость замены отдельных элементов



Вывод

При строительстве своего дома или коттеджа перекрытия из деревянных балок будут хорошей заменой перекрытиям из бетона. Работы по их установке можно выполнить самостоятельно, без привлечения специальной техники. Наличие лаг в межэтажном перекрытии увеличит жесткость перекрытия. Их наличие придаст надежность всей конструкции. Если все рассчитать и выполнить верно, то межэтажное перекрытие на деревянных балках будет служить долго.

Межэтажное перекрытие в доме из газобетона



Деревянные перекрытия в доме из бруса: как не надо делать

деревянные двутавровые и железобетонные виды.Технические требования к металлическим и бетонным балкам, их монтаж

Строительство домов обычно ассоциируется со стенами, потолком и крышей, с фундаментом. Но все эти и прочие составные части не смогут нормально функционировать без балок перекрытия, поэтому им следует уделить повышенное внимание даже в частном строительстве.

Что это?

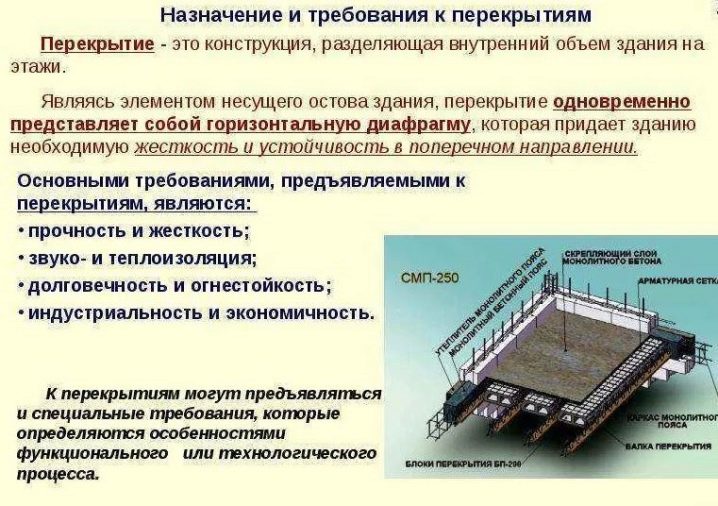

Знание устройства балки перекрытия и ее целевого назначения очень важно. Без учета подобных моментов совершенно невозможно построить дом выше одного этажа. Необходимость балок перекрытий нельзя ставить под сомнение. Общеизвестно, что на потолки вешают люстры и крепят декоративные конструкции, а по полу верхних этажей ходят люди, не говоря уже о нагрузке, создаваемой мебелью и бытовой техникой, а также другим имуществом.

Это все не может быть удержано строительными конструкциями, если не будет балок перекрытия. Они играют роль своеобразного особо прочного скелета, связывающего разные по высоте ярусы. Вплоть до конца XIX века единственным вариантом организации такого скелета были деревянные и металлические конструкции.

Сейчас для этой цели широко используется железобетон. Выкладка балок при строительстве должна производиться со скрупулезной тщательностью даже в том случае, если сооружают частный дом или дачу. Ничтожные с виду перекосы могут привести к обрушению всех конструкций. Разумеется, необходимы и точные расчеты. Давно уже никто не полагается всерьез на глазомер и интуицию строителей.

Достоинства и недостатки

Однако технологии не стоят на месте. Рано или поздно возникает вопрос, нельзя ли обойтись без балок, упростить строительство. В результате технического поиска были созданы так называемые безбалочные перекрытия. Самый частый вариант подобной конструкции – выложенные последовательно однотипные плиты и панели либо плита монолитного исполнения. Они отличаются:

• высокой крепостью;
• стойкостью к огню;
• изначальной заводской готовностью;
• повышенной технологичностью.

Но не стоит полагать, что по этим показателям балки сильно уступают безбалочным конструкциям – при грамотной работе разница невелика. Более того, безбалочные плиты весьма трудно и дорого перевозить, загружать и разгружать. Потребитель оказывается привязанным к их стандартным габаритам при подборе величины пролета. Но есть и плюс: монолитная бетонная поверхность, залитая непосредственно на объекте, обычно отличается лучшим качеством.

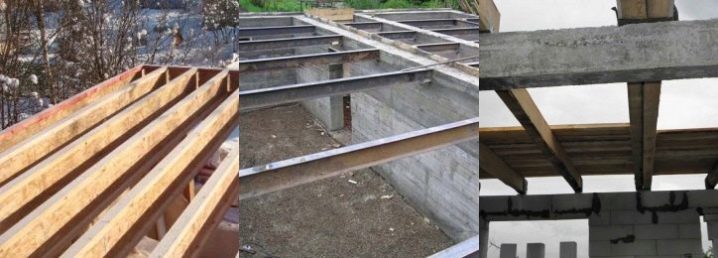

Виды

Для частного строительства особого смысла нет отказываться от балок перекрытия. Другое дело, какими конкретно они будут. Широкое распространение получили железобетонные конструкции. Они позволяют эффективно распределить нагрузки, создаваемые полом верхнего этажа на несущие элементы. Железобетон весьма крепок и устойчив. Но эти достоинства сильно омрачаются большой массой и сложностью монтажных работ. В большинстве случаев не получится обойтись без специальной техники, а она существенно удорожает возведение любой постройки.

По этой причине балки из железобетона применяют в основном там, где нагрузки заведомо окажутся очень высокими:

• в транспортных объектах;

• в многоквартирных домах;

• в крупной промышленности;

• в офисных зданиях;

• в спортивных сооружениях.

У железобетонных балок может различаться сечение (общая величина и форма). В зависимости от метода изготовления выделяются следующие изделия:

• сборный железобетон, изготавливаемый на заводе;
• балки, подготавливаемые на самой строительной площадке;
• сборно-монолитные изделия (объединяют два прежних формата).

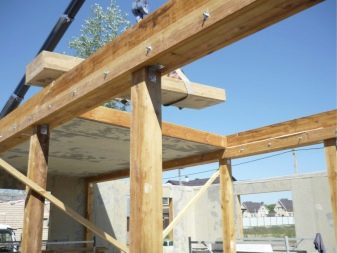

Деревянные двутавровые балки считаются легкой и весьма прочной конструкцией. Такое изделие считается инновационным, но только в нашей стране, ведь за границей подобные конструкции вполне привычны. Важнейшим достоинством деревянного двутавра является простота изготовления – сделать его можно даже дома без применения сложных инструментов. Внешний вид не совсем привычен для строителей, так как перегородки очень тонкие.

Однако инженеры смогли, используя законы физики, повысить прочность изделий до максимума. Сверху балка работает на изгиб, а снизу принимает растяжение. Специалисты особое внимание уделяют строгости геометрии двутавровых элементов. Благодаря этому последующий монтаж напольного покрытия или потолочных конструкций многократно упрощается. Дополнительно сокращаются общие расходы на строительство.

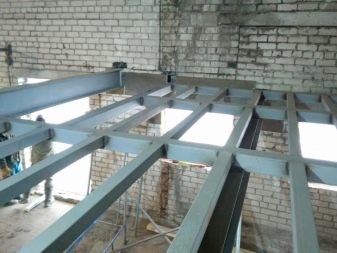

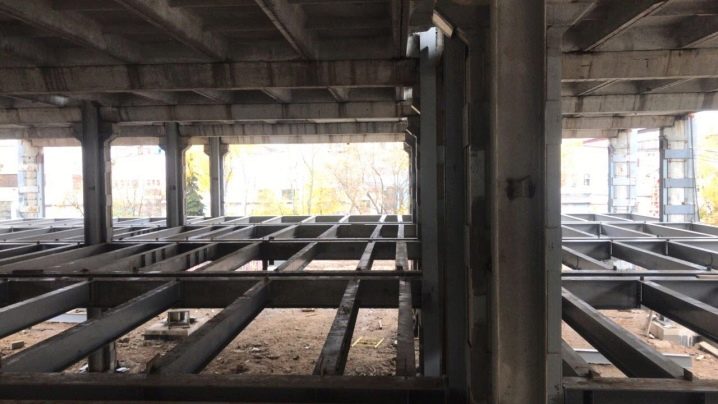

Довольно широкое распространение получили металлические балки перекрытий. Причина проста: металл доступен и отличается большой крепостью. В основном для изготовления конструкции используется качественная сталь. Важно знать, что в очень массивных домах, где нагрузка довольно велика, из стали формируют двутавр. Он позволяет максимально однородно распределить нагрузку.

Внимание следует уделить так называемым номерам балок, которые обозначают размер. Например, номер 10 можно использовать только как направляющий, а вот 16 – это уже полноценная опора. Наряду со сталью широкое распространение получил и алюминий. Он весьма устойчив к вредным химическим воздействиям, однако хуже, чем сталь, переносит механические воздействия.

По этой причине индустриальные постройки в основном подразумевают использование стальных балок. Частное же домостроение чаще всего ведется с помощью алюминиевых конструкций. Дело не только в легкости материала, но и в отсутствии необходимости делать специальную антикоррозийную обработку. Если ни металлические, ни бетонные балки не устраивают владельца по какой-либо причине, то стоит присмотреться к клееным конструкциям. Это проверенная временем разновидность балочных элементов.

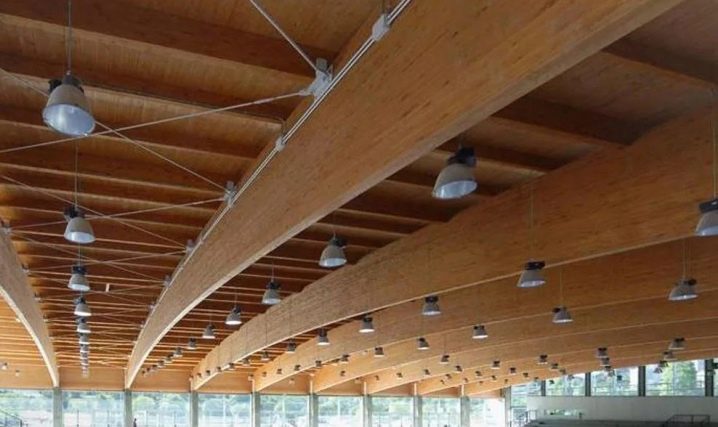

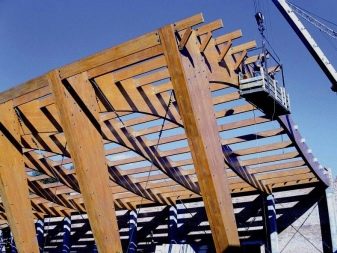

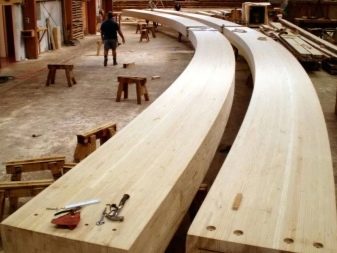

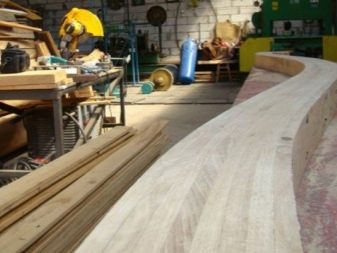

В основном цельносклеенный блок выполняется из ели, кедра, сосны или лиственницы. Последний вариант является самым прочным и наиболее устойчивым к внешним воздействиям. Однако он весит намного больше, чем его аналоги. Склеивание древесины оказывается куда привлекательнее использования монолитного массива. Прежде чем начать склеивать, любой дефектный участок удаляется, поэтому конструкция оказывается прочнее и стабильнее.

К тому же клееные балки соответствуют требованиям высокотехнологичного строительства, так как изделия обрабатываются на высокоточных механизмах. Исключается деформация и растрескивание в процессе транспортировки и хранения. Мало того, качественный клееный блок сохранит свои габариты в течение штатного периода использования. Огнестойкость клееной древесины заметно больше, чем у массивных элементов.

Декоративные свойства у нее довольно велики. Внимания заслуживает, впрочем, и применение сборно-монолитного перекрытия. В большинстве случаев у них есть частые ребра. Обычно для изготовления перекрытий применяют легкие балки из железобетона.

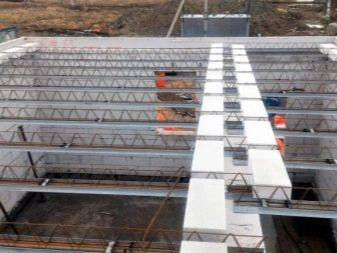

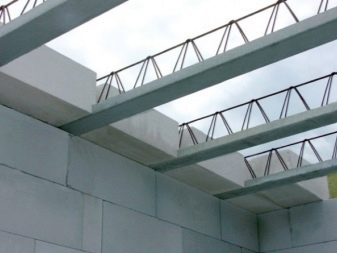

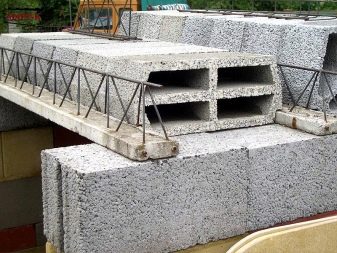

Их образует каркас из стальной арматуры. Это пространственное изделие опирается на железобетонную прямоугольную балку. Также используются блоки, содержащие пустоту, куда заливается монолитный бетон. Пустотный блок выполняется из следующих вариантов:

• специальной керамики;
• газосиликата;
• полистиролбетона;
• чистого бетона.

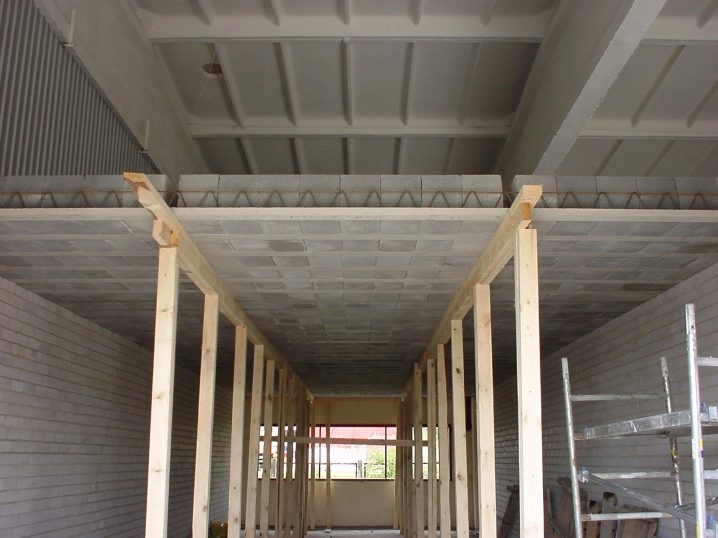

Преимуществом сборно-монолитных решений является отличная звукоизоляция и теплозащита. Проложенные внутри каналы позволяют без особых трудностей расположить любые коммуникации. Еще одним достоинством описываемого решения является то, что оно может использоваться в самостоятельном строительстве. Часторебристые сборно-монолитные перекрытия:

• легче пустотных плит;
• позволяют отказаться от использования стяжки под пол;
• позволяют не использовать кран;
• помогут накрыть сложные помещения с эркерами, выступами;
• применимы в наиболее труднодоступных участках;
• оказываются дешевле пустотного и монолитного железобетона;
• переносят нагрузку до 1 тыс. кг на 1 кв. м.;
• позволяют создавать мощные несущие перемычки.

Тавровые балки из стальных горячекатаных сплавов в плане напоминают букву «Т». Важно знать, что недостатком этих конструкций является малая прочность. Их применяют преимущественно в легких сооружениях, например, таких как лестница, подвал, теплица, гаражи. Даже в обычном жилом доме тавровая балка не пригодна для формирования несущих перекрытий. По этой причине на практике гораздо лучше применять OSB.

Такое сокращение обозначает деревянный двутавр. Ориентированная стружечная плита отлично подойдет и для каркасных, и для блочных, и для деревянных домов. Также она используется и в кирпичных постройках. Важно знать, что OSB окажется оптимальным выбором, если длина стропил превышает 5 м. Поставленная на нее крыша будет стабильно использоваться много лет, а общая стоимость конструкции приятно порадует владельца.

Наибольшая длина пролета достигает 12 м. Современные технологические решения позволяют гарантировать соблюдение проектной геометрии. Работа с балками OSB возможна в любой сезон. Внутри можно проложить различные инженерные коммуникации. Судя по оценкам специалистов, монтировать подобные изделия в 5 или даже 10 раз менее трудоемко, чем железобетонный монолит.

Для межэтажных пролетов более 6 м применяются только двутавровые балки из бруса категории LVL, при этом стыковка брусков с помощью клея не производится. Отпадает потребность проводить «мокрые» работы. Лучшее сырье – хвойные породы. Что касается балок из газобетона, то они считаются весьма экономичным и относительно удобным в работе решением.

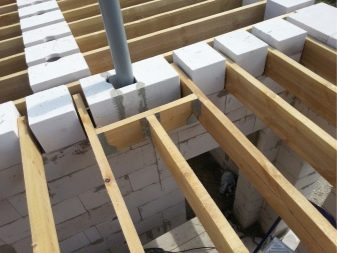

Газобетон надежен и прочен, отлично переносит колебания температуры. Гарантируется перенос всех принимаемых нагрузок на фундамент и несущие стены. Судя по отзывам, газобетонные элементы помогают предотвратить сильные шумы, повышают они и качество теплоизоляции. А вот деревянные межэтажные перекрытия в газобетонном доме использовать вряд ли разумно по нескольким причинам:

• наибольшая длина пролета между несущими стенами – максимум 6 м;
• придется использовать антисептики и антипирены;
• лимитировано расстояние, разделяющее смежные балки.

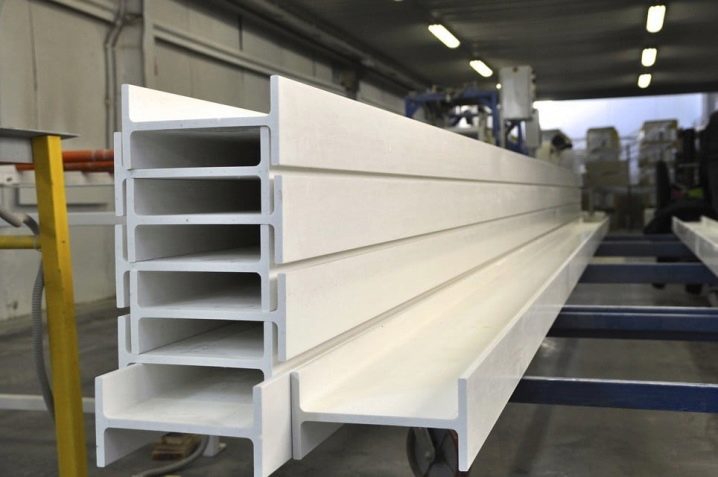

В числе инновационных конструкций заслуживают внимания композитные балки перекрытия. Они создаются на основе стеклопластика, из которого в последнее время производится множество разнородных продуктов. Область применения стеклопластиковых балок примерно та же, что и у металлических аналогов, при этом общая масса в 4 или 5 раз ниже.

Такие изделия делают многие российские компании. Пригодны они и для чердачного помещения.

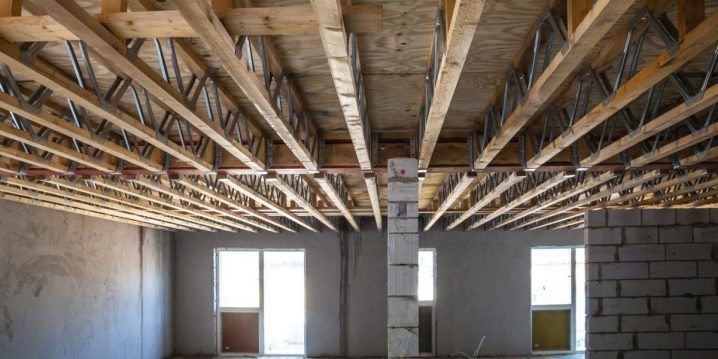

Сдвоенные с проставками балки используются в двухэтажных жилых домах из керамзитобетонных блоков. Обычно для этого применяются спаренные доски величиной 1,5х0,5 м. Чтобы исключить скрипы, доски пробиваются гвоздями либо затягиваются саморезами. Шаг балок при этом должен быть 0,6 м при условии применения обычных утеплителей. Металлодеревянные балки считаются универсальным решением.

Гармонично объединяется крепость металла и относительная легкость дерева. Подобная конструкция обеспечивает быстрое и не слишком затратное строительство. Экономятся ресурсы, а вместе с тем и деньги. Исключается появление отходов. Контурные балки можно применять в самых разных случаях, но это решение уже потребует особо тщательных расчетов.

Технические требования

Для балки очень важен такой показатель, как максимальная длина без опор. Простейший способ определить его – воспользоваться онлайн-калькулятором. Во внимание принимаются:

• размеры пролетов;
• способы закрепления конструкций;
• величина нагрузки согласно проекту.

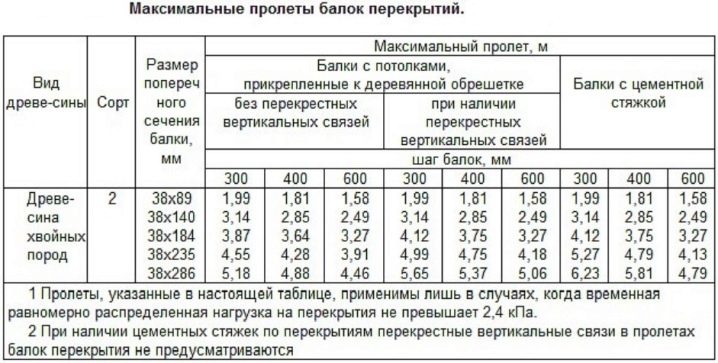

Важно знать, что для определения шага и сечения балок используются специальные таблицы. При подборе несущих участков учитывается их толщина: в деревянном доме она составляет от 0,1 до 0,2 м. Определяя длину балок, кроме расстояния, разделяющего стены, добавляются 0,2-0,25 м на двустороннее опирание. Простая деревянная балка в длину может составлять до 6 м. При изготовлении из клееного дерева этот показатель вырастает до 9 м.

Подбор перекрытий для каркасного дома куда сложнее, чем для деревянного жилища. Дело в том, что ошибки могут оказаться намного серьезнее. Строители, не имеющие опыта или работающие непрофессионально, могут совершить немало промахов. Необходимую информацию можно почерпнуть из СП 31-105-2002. Независимо от массы давящей нагрузки, категорически нельзя использовать сырую древесину, так как иначе можно столкнуться с трещинами. Дерево придется обязательно обеззараживать и обрабатывать смесями, препятствующими возгоранию.

Балки должны крепиться на верхние обвязки несущих стен или на прогоны. Нельзя уменьшать сечение элементов, запиливая вырез, чтобы стыковать изделия с обрезкой. Стальные опоры балок должны по высоте совпадать с самими балками. И металлические, и бетонные балки:

• не должны иметь ржавых и жирных пятен;
• соответствуют требованиям ГОСТ по отклонениям от плоскостности, прямолинейности;
• соответствуют эталонам отделки;
• содержат материал с определенной прочностью на сжатие.

Расчет

Ниже представлен простой пример расчета деревянных балок. Плотность хвойной древесины для обычных помещений должна составлять 500 кг. Во влажной комнате и в открытых уличных постройках этот показатель равен 600 кг. Устойчивость к продольной нагрузке составляет 10 тыс. мегапаскалей, а к поперечной – примерно в 50 раз меньше.

Расчетная нагрузка определяется путем умножения нормативного показателя на коэффициенты надежности.

Проверка прочности балки производится по максимальному изгибающему моменту. Для этого нужно разделить напряжение на рассчитанный момент сопротивления. Должно получиться не менее 13 МПа. Для отбора сечения ориентируются на необходимый момент сопротивления. Важно знать, что, например, в случае деревянного дома, не говоря уже о более сложных конструкциях, лучше поручить все вычисления профессионалам.

Монтаж

Плиты кладут обычно на металлические балки поверх цементного слоя. Металлические или бетонные балки длиной 5-7,5 м требуют армирования стальной проволокой 0,02 м диаметром. Она кладется в середине пролета. Если сам пролет имеет длину 7,6-9 м, то армирование проводится через каждые 2,5-3 м. Чем шире пролет, тем выше должны быть стальные балки. Деревянные конструкции используются по 1 шт. на 1 кв. м.

Для металлических сооружений этот показатель составляет 1 шт. на 2 кв. м. Чтобы упростить фиксацию опалубки, применяются телескопические стойки. При использовании деревянной опалубки необходимо исключать отсутствие щелей. Монтаж плитного перекрытия на балки из металла гораздо проще, чем на бетонное или кирпичное основание.

Стоит отказаться от металлической балки, если конструкция должна опираться на невысокую кирпичную стену, так как это слишком дорого. Кроме того, можно спровоцировать растрескивание стены. В большинстве случаев перегородки опираются на несущие каркасы. Сборные железобетонные плиты преимущественно монтируются на металлический двутавр.

О том, как правильно установить деревянную балку перекрытия, смотрите в следующем видео.

Межэтажные перекрытия по деревянным двутавровым балкам своими руками

Если предстоит реконструкция, строительство загородного дома, дачи или бани, где предусмотрено деревянное перекрытие, то для работы подойдут двутавровые балки. Материал соответствует нормам СНиП и позволяет существенно сократить время постройки. Применение деревянных балок  имеет ряд неоспоримых достоинств, что делает этот материал популярным среди застройщиков. Конструкция двутавра, основное предназначение, расчет и технология монтажа описаны в статье.

1. Деревянные двутавровые балки: конструкция и сфера применения
2. Виды и технические характеристики деревянных двутавров
3. Требования к межэтажным перекрытиям
4. Расчет предполагаемых нагрузок
5. Технология монтажа межэтажного перекрытия
6. Использование деревянных балок перекрытия по ГОСТу и СНиП
7. Изготовление деревянных двутавров своими руками

Деревянные двутавровые балки: конструкция и сфера применения

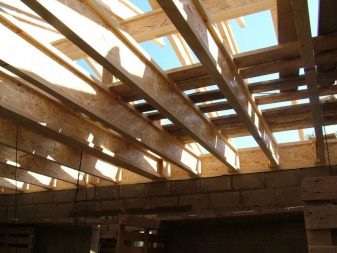

Двутавры из древесины активно используются в сфере строительства для устройства межэтажных перекрытий, в качестве несущей конструкции стропильной системы, кровельных и мансардных стеновых каркасов. В разрезе конструктивный материал имеет сечение в виде буквы «Н». Боковые полозья двутавра изготавливаются из сухого проклеенного бруса, перемычка выполняется из ОСБ (ориентированно-стружечной плиты). Согласно СНиП поперечная перемычка пропитывается огнеупорным, водоотталкивающим клеем.

Деревянная двутавровая балка – отличное решение для частного строительства, начиная от возведения каркасного дома и заканчивая деревянной постройкой из сруба. Этот конструктивный элемент – достойная альтернатива металлическим профилям, деревянным доскам и ЖБ плитам. К числу основных достоинств относятся:

• высокая прочность и жесткость, позволяющая выдерживать большие нагрузки;
• в отличие от традиционных пиломатериалов, балки не прогибаются и не вызывают скрипов пола;
• благодаря относительно невысокому весу облегчается монтаж перекрытия – работу получится выполнить без привлечения спецтехники; выполнить межэтажное перекрытие из бетона своими руками очень сложно;
• деревянные двутавровые балки перекрытия, в отличие от металлических, не подвергаются коррозии;
• материал не рассыхается, не деформируется, не ссыхается и не подвергается усадке, кручению и вздутию;
• в полках двутавра есть возможность проложить коммуникации;
• использование деревянных балок в разных климатических условиях;
• работы относительно «чистые» — нет такого количества грязи и пыли, как при заливке межэтажного перекрытия своими руками;
• сокращение сроков строительства и экономия трудозатрат;
• экологичность и длительный срок службы.

Достоинства стройматериала обуславливают популярность его применения:

1. Каркасное строительство. Возведение несущих элементов, опор перекрытия дверных и оконных проемов, стропильной кровельной конструкции.
2. Обустройство межэтажных перекрытий и чердаков. Особенно актуально при возведении газобетонных домов, мансардного помещения.
3. Реконструкция здания. Деревянные двутавровые опоры применяются при реставрации, замене или укреплении конструктивных узлов постройки.

Виды и технические характеристики деревянных двутавров

Серии двутавровых балок из древесины подразделяются на несколько разновидностей. Классификация согласно СНиП:

1. Серия БП. Балки для устройства перекрытий на пролетах до 9 м. Основные габариты элементов:
   • высота – 19-46 см;
   • боковые пояса – 4*9 см;
   • толщина ОСБ-перегородки – 12 мм;
   • длина балки – 12 м.

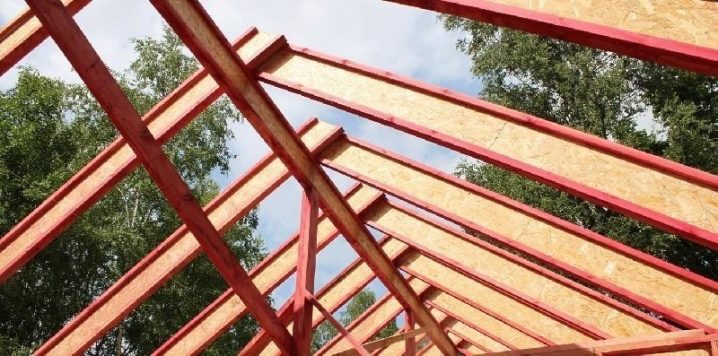

2. Серия БС. Изделие используется для стропильной системы. К этой группе относятся балки двутавровые размерами:
   • ширина опоры – 19-41 см;
   • пояса по 4*6 см;
   • поперечная стойка – 9,5 мм;
   • длина – до 8,5 м.
3. Серия СС. Двутавры применяются при строительстве домов согласно «канадской» технологии, выполняя функцию основной стойки при возведении внутренних перегородок и фасадной стены. Параметры выпускаемой продукции:
   • высота балки – 13-25 см;
   • ширина пояса – 4-4,5 см;
   • габариты стойки и длина соответствуют моделям серии БС.

Номенклатурный ряд деревянных двутавров включает ряд позиций:

• БДК – клееные балки для возведения конструкций с небольшими пролетами;
• БДКУ/БДКУ-Л – широкие ребра жесткости, обеспечивающие высокую прочность;
• СДКУ/СДКУ-Л – сооружение стенового каркаса;
• БДКШ/БДКШ-Л – для возведения конструкций, подвергающихся высоким нагрузкам; оптимально для строительства построек коммерческого назначения;
• СДКШ, СДКШ-Л – широкие ребра жесткости позволяют использовать балки при сооружении стеновых панелей.

Двутавровое сечение выступает усилителем конструкции – прочность перемычки многократно возрастает. По техническим показателям материал стоит в одном ряду с ЖБ и бетонными перекрытиями.

Сравнительная характеристика основных параметров деревянного двутавра, брусьев, металлической и монолитной железобетонной опоры отображена в таблице. Показатели рассчитаны для площади в 200 кв.м.

Требования к межэтажным перекрытиям

Обустройство перекрытия межэтажного руками выполняется с учетом постоянных и переменных нагрузок. Помимо своего веса, балки должны удерживать мебель, технику и людей. Кроме того, обязательно закладывается запас прочности – его величина зависит от назначения постройки, этажности дома, материала стен и прочих факторов.

Важно! При расчете обязательно надо брать во внимание индивидуальные особенности помещения. Например, облицовка натуральным камнем, размещение тяжелых тренажеров или установка объемного аквариума, существенно увеличивают нагрузку на перекрытия.

Для уменьшения нагрузки на площадь балки, их рекомендуется равномерно располагать перпендикулярно длинным стенам.

Принцип устройства перекрытия зависит от его предназначения:

1. Цокольное помещение. Главное требование – высокая прочность. Двутавровые балки выступают основанием пола, поэтому обязаны выдерживать существенную нагрузку. При устройстве цокольного помещения или подземного гаража расстояние между двутаврами необходимо сократить.
2. Чердачное перекрытие. Возможно независимое или «встраиваемое» в стропильную систему размещение. Первый способ повышает звукоизоляцию помещения. Кроме того, «независимый» монтаж позволяет при необходимости ремонтировать перекрытие.
3. Межэтажная конструкция. С одной стороны балки являются опорным конструктивом для потолка, а с другой выступают напольными лагами. Межэтажный «пирог» заполняется звуко- и теплоизолятором с применением пароизоляционной прослойки.

Расчет предполагаемых нагрузок

Расчет деревянного перекрытия желательно доверить профессионалам. Грамотно произведенные вычисления и подбор материалов гарантируют качественный монтаж и безопасную эксплуатацию.  Для определения типа опоры, его сечения и шага установки надо рассчитать суммарную нагрузку на перекрытие с учетом удельной массы самого перекрытия и переменных нагрузок.

Предварительно следует подготовить схему межэтажного перекрытия, отобразив на ней количество и частоту размещения деревянных балок, разновидность гидро- и пароизоляции.

Масса каждого составляющего рассчитывается как произведение объема материала и его плотности. Объем определяется исходя из площади перекрытия, а значение плотности берется из справочника.

Плотность строительных материалов и отделки

Важно! Вес межкомнатных перегородок и стен, опирающихся на перекрытие, рассчитывается как стабильная нагрузка. Номинальный удельный вес конструктивных элементов – 50 кг/кв.м.

Переменная нагрузка (вес людей, предметов мебели, животных и т.д.) согласно СНиП для жилых зданий составляет 150 кг/кв.м. Суммарная нагрузка определяется исходя из коэффициента надежности:

• 1,2 – если постоянная и переменная масса в пределах 200 кг/кв.м.;
• 1,3 – если сумма расчетных нагрузок свыше 200 кг/кв.м.

Исходя из полученного значения и рекомендуемых предельных нагрузок на деревянные двутавры, подбирается оптимальный тип опоры и расстояние между балками.

Технология монтажа межэтажного перекрытия

Варианты крепления балок

Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:

1. Фиксация в несущей конструкции. Балка вмуровывается на глубину 15-20 см. Торцы деревянной опоры спиливаются под углом 60°, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2,5 см для обеспечения нормального воздухообмена.
2. Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.

Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние – 10 см. Нельзя устанавливать балку возле дымохода.

«Пирог» межэтажного перекрытия из деревянных балок

Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:

1. Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, ДСП, доски или другой материал.
2. Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.

Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего – полом. Верх  обшивают напольным покрытием – ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.

Использование деревянных балок перекрытия по ГОСТу и СНиП

Применение деревянных двутавров в строительстве регулируется государственными стандартами и нормативами. Перед работой необходимо ознакомится с основными документами:

• СНиП 2.01.07-85 «Нагрузки и воздействия»;
• СНиП II-25-80 «Деревянные конструкции»;
• ГОСТ 8486-86Е «Пиломатериалы хвойных пород. Технические условия»;
• СНиП 2.08.01-89 «Жилые здания»;
• ГОСТ 30244-94 «Материалы и изделия строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции».

Изготовление деревянных двутавров своими руками

Для создания двутавровой балки понадобятся следующие инструменты и материалы:

• циркулярная пила;
• шлифмашинка;
• хомуты и швеллера;
• рулетка, клей для деревянных изделий;
• клееный брус и ОСП.

Порядок изготовления балок:

1. Клееный брус раскроить на равные детали и выпилить в них пазы нужной глубины. Это будет основание балки.
2. Подготовить ребро жесткости. На этом элементе не должно быть неровностей, все дефекты надо зашкурить.
3. Зафиксировать перемычку из ОСП в пазах брусьев, используя специальный клей.
4. Оставить балку до полного высыхания клеевого состава.

Межэтажные стальные перекрытия и легкие несущие балки ЛСТК

На чтение 3 мин. Просмотров 3.4k. Опубликовано 24.11.2015

Конструкционное решение перекрытий по технологии ЛСТК. Уменьшить время монтажа и себестоимость монтажных работ перекрытий различных видов позволят новейшие технические решения с использованием легких стальных тонкостенных конструкций ЛСТК. В этих конструкциях применяются стальные оцинкованные профили для возведения междуэтажных перекрытий и покрытий в различных зданиях и сооружениях, построенных из ЛСТК, ЛМК, бетона, блоков или дерева, также эти конструкции можно использовать при замене и реконструкции деревянных перекрытий, для устройства наружных или внутренних балконов.

Междуэтажное перекрытие из ЛСТК

Преимущества применения металлических тонкостенных профилей Z и C образного сечения:

• особая конструкция поперечного сечения обеспечивает высокую прочность
• высокая экологичность позволяет применять конструкции в жилых и общественных зданиях
• снижение стоимости возведения благодаря низкой трудоемкости, отсутствие грузоподъемных машин на монтаже, менее массивная конструкция фундамента
• профили в перекрытии не скрипят и не шумят при ходьбе по ним
• широкая область применения в строительстве
• длина балок длиной до 6 м позволяет перекрывать широкие пролеты
• монтаж профилей в любое время года
• быстрое выполнение строительных работ
• прочность и устойчивость конструкций

Мансардный этаж из легких металлоконструкций

Общий вид междуэтажного перекрытия ЛСТК

Междуэтажное перекрытие ЛСТК здания

Металлическими Z и C образными профилями можно перекрыть пролет до шести метров. Сечение профилей представляет собой форму латинских букв Z и C шириной 6 мм, высота профилей бывает от 150 мм до 250 мм. Необходимый шаг балок в перекрытии 600 мм, профили изготавливаются на заводах способом холодного деформирования, механическая нагрузка на перекрытие такой конструкции допускается 500 кг/см², профили имеют точные геометрические размеры без отклонений.

Конструкция перекрытия из ЛСТК

После монтажа профилей перекрытия с определенным шагом они обшиваются с двух сторон стальным профилированным листом толщиной от 0.5 до 0.7 мм, и далее на нем устраивается конструкция пола. Низ балок перекрытия зашивается обрешеткой из шляпного профиля. Между балками на нижний слой профлиста для утепления и звукоизоляции укладываются минераловатные плиты и листы гипсокартона. В необходимых случаях сверху на профлист укладывается бетонная смесь на арматурную сетку. Чистовая облицовка пола на перекрытии выбирается в зависимости от назначения помещения – это может быть плитка, линолеум, паркет или ламинат, уложенные на вспененную подложку для дополнительной звукоизоляции.

Устройство перекрытий на большом объекте

Перекрытия с применением легких стальных тонкостенных конструкций соответствуют предъявленным в нормативных документах значениям по звукоизоляции, которые составляют 53 Дб для жилых домов, общественных зданий, зданий административного назначения и гостиниц. Звукоизоляцию от ударного шума можно обеспечивать, выбирая достаточно изолирующие материалы для конструкции пола. Для уменьшения уровня ударного шума, например, можно использовать линолеум толщиной более 3 мм, при укладке паркета или ламината использовать подложку толщиной 20 мм.

Перекрытие в жилом доме

Чердачное покрытие с применением технологии легких стальных тонкостенных конструкций будет представлять собой профили сечением 150х0.7 мм или 200х0.7 мм, опертые через расстояние не более 600 мм с устройством стальных диагональных связей между основными балками. Теплоизоляционные плиты укладываются на нижний слой профлиста, присверленного на обрешетку из шляпного профиля. Сверху на утеплитель укладывается конструкция кровли.

Деревянные двутавровые балки перекрытия в домах и коттеджах!

Благодаря тому, что в производственном процессе используются самые современные технологии, наши двутавровые балки и межэтажные деревянные перекрытия, изготовленные из них, имеют прекрасные технические характеристики. Высочайшие стандарты качества нашей продукции обусловлены продолжительной успешной работой компании ИнтерСити на рынке строительства. Мы предлагаем широкий ассортимент двутавровых балок оптом и в розницу.

Преимущества использования деревянных двутавровых балок для межэтажных перекрытий домов:

• высокая несущая способность конструкций
• отсутствии прогибов и, следовательно, вибраций;
• длина балок до 12 метров – это позволяет перекрывать большие пролеты без использования промежуточных опор;
• возможность делать стяжку по перекрытию в деревянном доме;
• благодаря перекрытиям из двутавров вес конструкции снижается, что помогает сократить затраты на устройство фундамента;
• значительное увеличение скорости строительства сооружения при минимизации расходов

Межэтажные перекрытия от ИнтерСити прослужат долгие годы, не трескаясь и не деформируясь. Сохраняя технические свойства и устойчивость, они позволяют безопасно эксплуатировать строение.

Характеристики перекрытия по деревянным балкам:

• идеальная геометрия, гарантирующая надежность;
• высокая удельная прочность, дающая возможность использования в пролетах большой длины;
• предельная точность размеров и отсутствие изгибов;
• универсальность — балки послужат прекрасной основой в конструкциях потолка, стен и пола;
• удобство эксплуатации и монтажа.

Эксперты в деревянных перекрытиях.

Мы посчитали, что за 2011 год нами было изготовлено порядка 700 чертежей и реализовано по ним более 250 перекрытий из двутавровых деревянных балок. Школы, детские сады, промышленные объекты, коровники, поселки таунхаусов, реконструкции домов в центре Москвы, церкви и даже ангар для самолета – далеко не весь список строений, где была применена наша продукция. Дома из пеноблока, каркасные дома, кирпичные, из газосиликата, клееного бруса, бревна, монолита, арболита, пенобетона, сип-панелей – огромная масса технологий, в которых уже отработаны узловые решения. Можем разработать чертежи и Вам. Это бесплатно.

Ивочкин Алексей, управляющий партнер

Отправить чертежи

Межэтажное деревянное перекрытие в доме длительное время не подвергается усадке и деформации, обеспечивает экономию трудозатрат и материалов в ходе строительства дома, может эксплуатироваться в любой климатической зоне и при любых температурных условиях.

Почему выгоднее заказывать перекрытия из деревянных балок от ИнтерСити?

Являясь производителем, мы обеспечиваем высочайшее качество продукции, соответствующее всем мировым стандартам, по выгодной цене, при этом гарантируя выполнение заказа в кратчайшие сроки, удобную и быструю доставку и значительные скидки при регулярных закупках.

Межэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие является одной из самых сложных и важных частей любого этажного здания. Оно разделяет строительную конструкцию на этажи и должно выдерживать большие нагрузки. Кроме того любое перекрытие служит связующим звеном для стен, а значит, обеспечивает дополнительную устойчивость здания в целом. В связи с этим все работы, связанные с обустройством междуэтажного перекрытия, должны проводится в строгом соответствии со всеми существующими строительными нормами и правилами.

Для оборудования междуэтажного перекрытия могут использоваться следующие материалы:

• Монолитный железобетон;
• Готовые железобетонные изделия, к примеру, многопустотные железобетонные плиты;
• Железобетонные балки с накатом, выполненным из бетонных плит;
• Металлические балки с накатом, выполненным из бетонных плит;
• Деревянные балки.

При строительстве малоэтажных частных домов для обустройства междуэтажных перекрытий, чаще всего, используются деревянные балки, которые отличаются доступной ценой в сочетании хорошими прочностными характеристиками. Как и любые другие материалы, они имеют определенные достоинства и недостатки, которые необходимо знать, чтобы сделать правильный выбор применительно к конкретным условиям строительства.

Преимущества деревянных балок:

• Легкость проведения всех монтажных работ. В связи с небольшим весом изделий, не требуется применение какого-либо механизированного подъемного оборудования, ведь для того, чтобы поднять балки на перекрытие и выполнить те или иные монтажные операции достаточно мускульной силы пары человек;
• Доступность материала. Деревянные балки для перекрытий, как правило, изготавливаются из древесины деревьев хвойных пород, которые повсеместно произрастают в средней полосе;
• Малый вес деревянного междуэтажного перекрытия. Это уменьшает в целом общий вес дома;
• Возможность использования звукоизоляции. Проложив между балками в перекрытии звукоизоляционный материал, можно существенно снизить передачу шумов между этажами;
• Высокая огнестойкость. Как правило, балки обрабатываются специальными огнеупорными веществами, поэтому процесс горения существенно замедляется, и он должен продолжаться более часа, чтобы деревянная балка окончательно разрушилась;
• Высокая скорость монтажа. Как правило, перекрытие с использованием деревянных балок, формируется в течении одного рабочего дня;
• Низкая стоимость. Деревянные балки являются самым дешевым материалом для перекрытий.

Как и у всех других материалов, которые используются при оборудовании междуэтажных перекрытий, у деревянных балок имеются своими недостатки, это:

• Ограниченная длина деревянной балки. Максимальная длина изделий без учета дополнительных опор составляет 4,5 м, это не позволяет формировать большие по площади перекрытия.
• Возможность разрушения балки от негативного воздействия грибков и гнили. Для того чтобы избежать этого следует перед началом монтажа обработать деревянные балки специальными средствами.

Рекомендации по обустройству междуэтажных перекрытий по деревянным балкам

Как правило, междуэтажное перекрытие по деревянным балкам обустраивается при строительстве малоэтажных домов и коттеджей.

Балки могут укладываться только на несущие стены следующими способами:

• С опиранием на наружные стены;
• С опиранием балок одним концом на внутреннюю стену, а другой — на наружную.

Чтобы начать работы следует определится с длиной балок и их количеством. Длина балок должна равняться расстоянию между стенами помещения плюс 300 мм для укладывания на стены. Количество балок для обустройства перекрытия определяется расчетным путем в соответствии с длиной помещения и размерами сечения балок. Расстояние между осями соседних балок должно составлять 600-1000 мм.

При выборе деревянных балок перекрытия очень важно уделять внимание их качеству, то есть балки должны быть ровными, а древесина — сухой и без каких-либо следов плесени и жуков-короедов.

Одновременно с балками под перекрытие следует приобрести доски для чернового пола верхнего этажа. Их толщина должна быть не менее дюйма, а ширина от 100 до 150 мм. Рекомендуется приобретать полуобрезную или необрезную доску с обзолом.

Дополнительно при обустройстве перекрытия по деревянным балкам понадобятся:

• Состав для биозащиты древесины;
• Рубероид;
• Скобы для степлера;
• Гвозди длиной 70 мм;

Также для проведения монтажных работ необходимо предусмотреть наличие следующих инструментов:

• Рулетки;
• Монтажного ножа;
• Ножовки по дереву;
• Молотка;
• Строительного степлера;
• Широкой кисти.

Последовательность операций при обустройстве междуэтажного перекрытия по деревянным балкам

Вначале балки, которые представляют собой брус, подгоняются по размеру и пропитываются биозащитным составом согласно прилагаемой к нему инструкции. После высыхания концы балок оборачиваются рубероидом, во избежании взаимодействия дерева с цементным раствором.

После этого деревянные балки поднимаются наверх и начинается монтаж перекрытия. Брус равномерно укладывается между стенами, причем важно, чтобы каждый конец опирался на стену не менее чем на 120 мм своей длины. Чтобы минимизировать прогиб, балки устанавливаются по короткому сечению пролета.

По ширине верхней грани деревянной балки укладываются и крепятся с помощью степлера, предварительно нарезанные полоски рубероида, которые в определенной степени выполняют роль звукоизолятора.

На последнем этапе обустройства междуэтажного перекрытия набиваются доски на уложенный брус. При этом доски укладываются на расстоянии 20 — 200 мм друг от друга и около 10-15 мм от стен. Если доски будут набиты на минимальном расстоянии, то такое покрытие может использоваться в качестве чернового пола.

Следует помнить, что при укладке пола доски должны прибиваться одним гвоздем перпендикулярно к балкам. Их нужно укладывать вразбежку, таким образом, чтобы стыки не находились на одной линии.

Правильно обустроенное перекрытие по деревянным балкам отличается хорошими эксплуатационными характеристиками и долговечностью.
