Механизм для открывания распашных ворот – механизм электропривода Came, комплект для автоматического открывания и закрывания в арке, отзывы о приводе

Содержание

Автоматика для распашных ворот с открытием наружу

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

  • Toona;
  • Wingo;
  • Hyppo;
  • PopKCE.

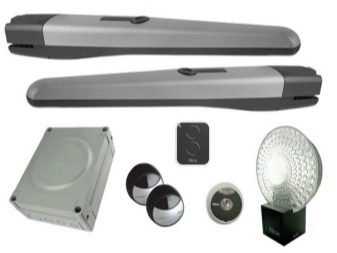

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации

.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся:

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

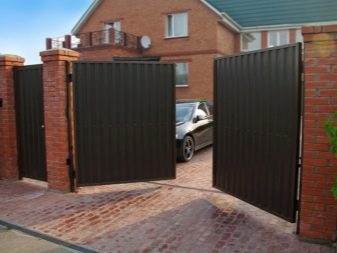

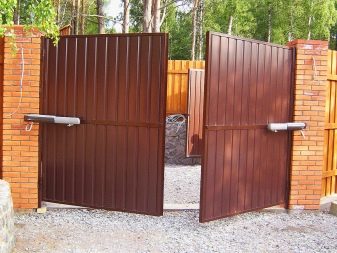

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

  • Дрель;
  • Рулетка;
  • Молоток;
  • Изолента;
  • Шуруповёрт;
  • Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

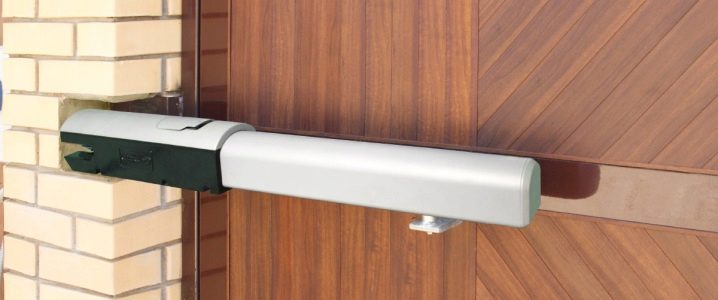

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

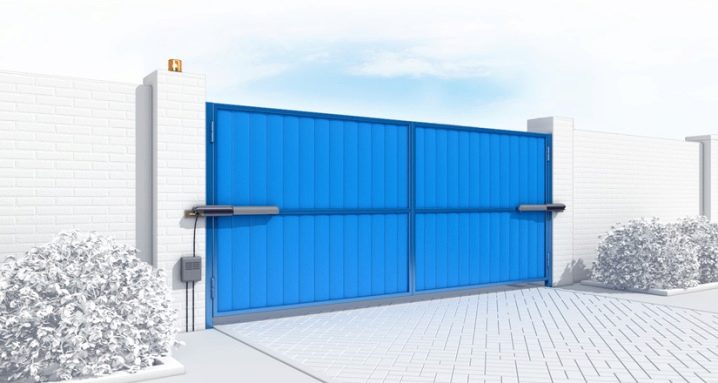

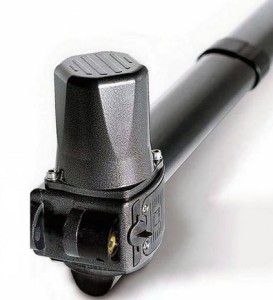

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

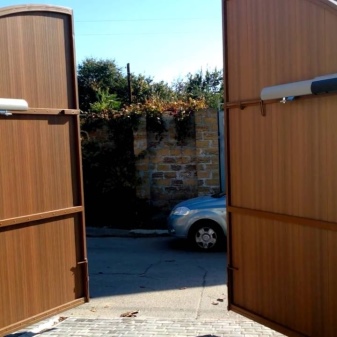

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

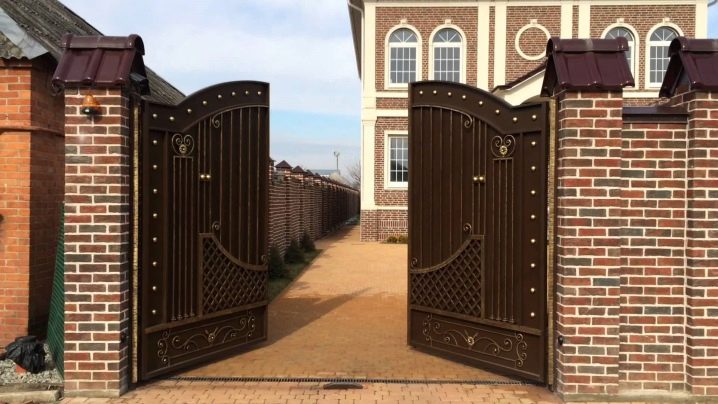

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

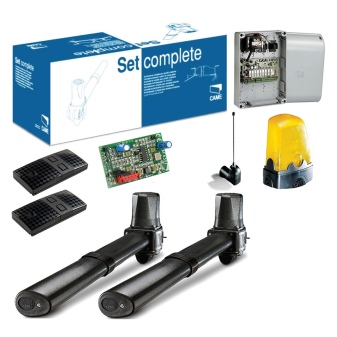

механизм электропривода Came, комплект для автоматического открывания и закрывания в арке, отзывы о приводе

Автоматизация в современном мире стала настолько развитой, что даже ворота больше не требуется открывать и закрывать своими руками. Для данного действия достаточно иметь дистанционный пульт. Управление воротами с его помощью производится из дома или автомобиля. Многие люди решили оборудовать свой двор подобным решением, но для этого необходимо изучить принцип работы автоматики для распашных ворот, ее плюсы и минусы.

Особенности

Монтаж автоматизированных распашных ворот считается крайне сложным мероприятием, для которого важна предельная точность, аккуратность и соответствующая квалификация. Многие компании занимаются реализацией данной продукции, предлагая уже готовые изделия. Если вы располагаете достаточной суммой денежных средств, лучше приобрести электропривод у специализированного производителя, а не изготавливать самодельное устройство.

Если монтаж створок – это легкая задача, с которой способен справиться каждый человек, то автоматика для распашных ворот должна устанавливаться с соблюдением многочисленных требований и условий.

Привод для автоматизированных распашных ворот обладает особенностями, которые необходимо учитывать при установке:

  • расположение створок относительно столба;
  • принцип открывания ворот. Существует конструкция с открытием внутрь или наружу;
  • использование опор для створок в случае, если устройство системы применяется без концевого выключателя.

Если вы решите пренебречь любым из данных показателей, в будущем произойдет отрыв крепления от створок или электродвигатель может выйти из строя. В автоматике для ворот присутствует несколько электроприводов, которые осуществляют свою работу за счет специальной платы. Такое решение понижает шансы на успешную установку автоматики человеком без соответствующей квалификации.

Конструкция распашных ворот отличается длительным сроком службы, прочностью и универсальностью. Механизму свойственна неприхотливость в уходе и простота, а ворота открываются со скоростью до 15 секунд. При монтаже следует учитывать, что не допускаются даже незначительные препятствия в зоне открытия ворот. При столкновении с барьером механизм может заклинить. Поэтому нужно позаботиться о чистоте площадки.

Чтобы исключить возникновение неисправностей, потребуются своевременные профилактические работы. Не забывайте смазывать все необходимые детали и не прикладывайте усилия при открытии или закрытии створок.

Если ваше устройство вышло из строя, подходите к вопросу ремонта ответственно.

Плюсы и минусы

Подобная конструкция пользуется популярностью, так как она выдерживает постоянную эксплуатацию, что допускает установку на участках с интенсивным движением. Если на механизм возлагается большая нагрузка, ворота оснащаются усиленными элементами. Такая ограда считается оптимальным вариантом для территорий, где невозможно обустроить ворота откатного типа.

Автоматическая система для распашных ворот обладает следующими достоинствами:

  • вы можете установить автоматику на ограниченной площадке. Данное качество обусловлено особым устройством системы, которая не ограничивает въезд и выезд транспортных средств, работая на минимальной площадке перед створками. Сама воротная конструкция может занимать большую территорию;
  • доступная стоимость продукции, если производить сравнение с другими типами систем;
  • существует два типа открытия: наружу или внутрь двора;
  • подземный электропривод отличается широким углом открытия, который составляет 180 градусов;
  • большой выбор технического оснащения, которое учитывает различные варианты конструкций здания.

Несмотря на многочисленные достоинства, устройство обладает и некоторыми недостатками:

  • такая автоматика относится к устаревшему типу конструкций;
  • оборудование может провисать. Чтобы устранить данный недостаток, потребуется постоянно следить за состоянием петель и столбов. Если пренебрегать процедурой, они будут соприкасаться с землей, что в будущем приведет к неисправности автоматики;
  • небольшой период срабатывания системы запирания.

Ключевые недостатки автоматики относятся к ненадежности столбов, на которые осуществляется навешивание ворот. Такая особенность требует усиления конструкции, что потребует дополнительных материальных вложений. Подобное несовершенство автоматики для ворот компенсируется, если сравнивать их с необходимостью оборудования платформы, роликов и несущей балки под откатные ворота. Цена такой работы будет намного больше, чем затраты на процесс укрепления опор и петель распашной конструкции.

Чтобы установить автоматизированный механизм для секционного ограждения, вам потребуется оснастить ворота специальной конструкцией, которую нельзя эксплуатировать на необорудованной территории. При помощи таких распашных систем вы сможете автоматизировать любые дверцы на участке, потому что большая их часть относится к категории распашных.

Вы можете применять различные материалы для отделки ворот. Конструкция может сочетаться с кованым металлом, металлопрофилем и даже сэндвич-панелями.

Данное качество позволяет получить привлекательное и надежное ограждение, которое будет гармонично сочетаться со стилистикой ваших построек и сада.

Типы

На рынке представлено три типа системы, которые подразделяются на два подвида.

Механизм привода бывает следующих типов:

  • рычажный;
  • линейный. Данный вид разделяется на две категории: гидравлические и электромеханические системы;
  • подземный механизм открывания.

Исходя от параметров ограждения и возложенных на них опций, конструкцию можно разделить на несколько категорий:

  • Бытовая. В ней располагаются устройства, используемые для легких створок загородных домов;
  • Промышленная. В данной категории присутствуют усиленные модели, предназначенные для тяжелого ограждения с интенсивной пропускной системой;
  • Чтобы удлинить линейное оборудование, производителями применяется телескопическая система.

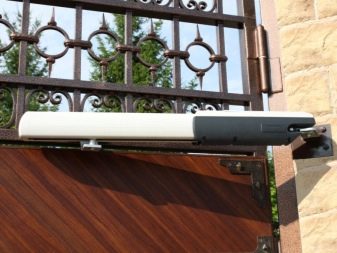

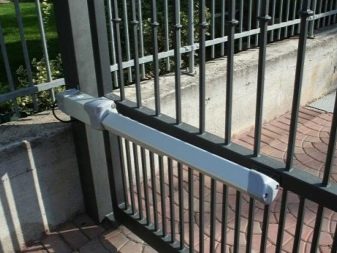

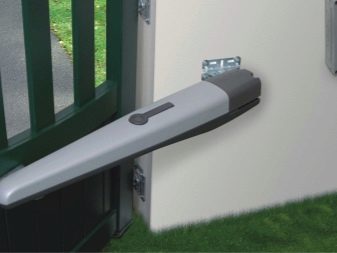

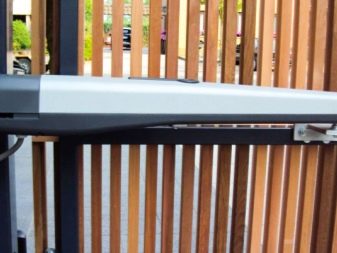

Линейный

Данная конструкция считается самой популярной. Устройство механизма представляет собой короб продолговатой формы, который напоминает своим внешним видом трубу.

В нем присутствует весь механизм системы, комплект которой составляет:

  • привод линейного механизма;
  • электрический двигатель;
  • в составе механизма нет редуктора и рычагов. Подключение девайсов осуществляется при помощи контролирующих блоков и электросети.

Двигатель осуществляет вращение без вспомогательных механизмов. Винт передвигает гайку по резьбовым направляющим. При помощи такого способа происходит трансформация вращательной энергии в перемещение гайки, которая осуществляет воздействие.

Корпус с функционирующими элементами закрепляется на самой створке.

Другой конец корпуса прикрепляется за счет подвижного соединения к опорам.

Существует несколько видов червячного механизма:

  • электромеханический;
  • гидравлический.

Устройство первого типа описывалось ранее. Гидравлическая модель считается наиболее надежной и дорогостоящей. В устройстве присутствует реверсивный гидравлический нанос, работающий от шестерней, которые осуществляют свое действие за счет двигателя.

Насос выпускает гидравлическую жидкость в рабочие цилиндры. Масляная смазка осуществляет давление на манжету, а корпус, прикрепляемый к воротам, выполняет функцию рычага. Он может выдерживать значительный вес и парусность.

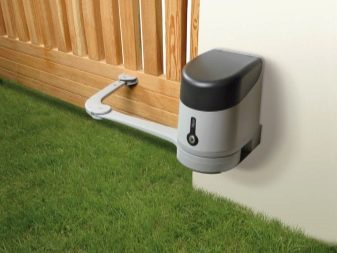

Рычажный

Рычажный привод также пользуется популярностью среди поклонников автоматических распашных работ, несмотря на более крупные размеры. Силовой агрегат при помощи шестеренчатого редуктора осуществляет передачу усилия на вертикальный вал. На данном валу прикреплен рычаг, который противоположным концом воздействует на дверцу.

В конструкцию сразу закладывается плавность хода. Энергия силового агрегата при помощи редукторного узла передается к ведущему валу, соединяемому с рычажной передачей. Данные рычаги приводят в движение створки.

Подобная система работает по аналогичному принципу, как планетарный редуктор с двумя рычагами: они сгибаются по подобию локтевого сустава человека.

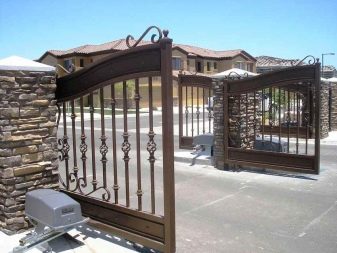

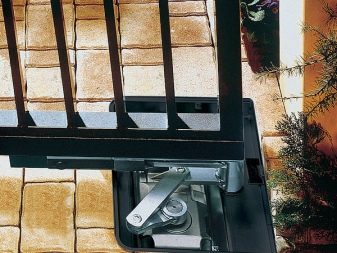

Подземный

Автоматизированный механизм, устанавливаемый на распашные ворота под землей, считается наиболее дорогим и продвинутым видом продукции. Она обеспечивает воротам привлекательную внешность, так как механизм присутствует под землей. Устройство работает достаточно тихо, что добавляет ему популярности.

Установка гаджета производится в специальный короб, который находится под землей. Он располагается на уровне дороги, прямо под петлями конструкции. Такое решение позволяет сделать конструкцию невидимой даже во время функционирования.

При отсутствии электроэнергии вы сможете открыть ворота вручную, так как в конструкции используются торсионы, которые позволяют осуществить данное действие.

Эксплуатация

При выборе автоматизированной системы часто задаются вопросы о том, как долго будет работать механизм и насколько он надежен. Продукция от зарубежных производителей рассчитана работу в мягком климате в совокупности с грамотных монтажом самой воротной конструкции. Некоторые пользователи считают, что такие изделия в российских условиях будут выходить из строя, но это не так.

Эксплуатация автоматики для распашных работ отличается следующими особенностями:

  • большинство производителей выпускает механизмы, которые направлены на суровый российский климат. В продаже присутствуют специальные серии автоматических систем со вспомогательными устройствами, которые позволяют устранить проблемы, возникающие во время эксплуатации конструкции;
  • срок службы автоматики составляет 7-10 лет;
  • механизм может работать при температуре от -20 до +50 градусов. Существует отдельный тип моделей, которые могут функционировать при -40 градусов. В продаже присутствуют специальные варианты для обогрева устройства;
  • контролирующий блок и привод обладают степенью защиты IP54. Это говорит о достаточной защищенности от влаги, пыли и грязи. Подземная автоматика обладает повышенным коэффициентом IP64 и отличается герметичностью;
  • в работе устройства используется напряжение 24-220 В. Выбор системы, которая работает на 24В, обеспечит безопасное функционирование и большую периодичность циклов. Подобные блоки управления считаются «умными», так как в них присутствуют инновационные разработки по части настройки и безопасности. Однако такая автоматика не подойдет для зашитых створок, так как чувствительные датчики препятствий могут срабатывать от сильного ветра;
  • автоматизированная система, которая функционирует от 220 В, считается более надежным и простым механизмом. Здесь нет современных решений по части безопасности, так как упор делается на механический принцип работы.

Несмотря на разнообразие автоматических систем следует понимать, что данное оборудование относится к категории сложных. Вам потребуется не только грамотный монтаж устройства, но и правильный выбор технических параметров.

Перед приобретением девайса рекомендуется проконсультироваться со специалистами, которые помогут вам выбрать нужное изделие.

Применение

Автоматические распашные ворота можно устанавливать в любом месте. Такой вид конструкции используется владельцами частных домов, на въезде в промышленные зоны. В многоквартирных домах этот тип ограждения монтируют прямо в арке, чтобы исключить нахождение на территории посторонних.

Чтобы автоматика служила длительное время, следует учитывать погодные условия вашей климатической зоны. Если в регионе присутствуют сильные морозы, обратите внимание на характеристики устройства. Редуктор склонен к замерзанию, поэтому прямой привод отличается большей надежностью. Однако если смазать редуктор, он не будет замерзать.

Для обогрева конструкции можно использовать термокабель.

При помощи резистора блока управления можно выставить период работы и скорость движения ворот. Усилие привода можно выставить при помощи установки указателя трансформатора на необходимое значение. Если вы выбрали автоматику для управления простыми створками, будет достаточно минимального положения. Стопоры требуются для того, чтобы после остановки створок поступил сигнал о закрытии ворот.

Сплошным ставням свойственен большой уровень парусности, поэтому для них следует выбирать мощный электрический привод. Непосредственно парусность способна выводить из строя оборудование. Даже если ворота обладают небольшими размерами, образуется значительный уровень нагрузки, который разрывает автоматическую систему.

При небольшом порыве ветра механизмы с небольшой мощностью не способны открыть дверцы. Сильный ветер способен вывести механизм из строя. Для зашитых дверей следует приобретать устройство, запас мощности которого превышает в пять раз необходимое значение.

Пластиковые и силуминовые редукторы не отличаются надежностью, поэтому следует приобретать продукцию с металлическими шестернями. Специалисты рекомендуют приобретать комбинированный вариант, в котором присутствует червяк из стали и латунная шестерня.

Если вы хотите установить линейное устройство, но не можете осуществить монтаж из-за широких столбов, необходимо разобрать часть кладки и вырезать кирпичи.

Выбирайте продукцию с питанием 220 В или с термокабелем.

Меры предосторожности

Чтобы обеспечить бесперебойную работу механизма, следует соблюдать меры предосторожности:

  • Усилие системы нужно регулировать, исходя от массы ваших ворот. Слишком большое усилие вызывает значительные нагрузки на узлы, что приводит к быстрому износу. В опциях устройства предусматриваются фотографические компоненты, которые способны реагировать на движение и прекращать работу створок, чтобы не задеть прохожих;
  • Если в конструкции не будет установлена защитная система, при столкновении створки с преградой, произойдет заклинивание. В худшем случае привод может выйти из строя. При помощи защитных датчиков происходит остановка движения, но инерция сохраняется. По этой причине следует правильно выставлять значение усилия;
  • Оборудование автоматических ворот обладает чувствительностью к перекосам. Если происходит неодинаковое открытие створок, защитная система будет воспринимать данное действие в качестве преграды и останавливать работу. По этой причине рекомендуется выбирать усиленные петли;
  • Для значительной массы ворот применяется простой рычажный запор-задвижка механического типа. Такое решение будет гарантировать сохранность конструкции при раскачивании закрытых ворот;
  • Выбирайте комплект, в котором присутствует блокировка приводной шестерни при отключении электричества, несрабатывании механизма и ручном режиме. Блокировка не позволит посторонним лицам открыть ворота. Питающая линия должна изолироваться при помощи труб и оснащаться резервными кабелями;
  • Смазка необходимых элементов значительно продлит срок службы конструкции.

Данные меры предосторожности помогут упростить процесс эксплуатации устройства и предотвратят вероятность поломок.

Советы по выбору

Чтобы ваша распашная конструкция работала качественно, потребуется выбрать самые надежные комплекты.

Выбирая устройство, обращайте внимание на следующие характеристики:

  • автоматический механизм может быть установлен на любой тип распашной конструкции. Выбор следует производить на основе веса конструкции, габаритов опорных столбов, парусности, ширины дверцы и направления открытия – наружу или внутрь, и мощности системы;
  • основным условием для выбора механизма считается парусность зашитых створок, поэтому данный параметр следует учитывать в первую очередь;
  • важное условие – устойчивость к морозам, так как при замерзании привод может заклинить. При сильных морозах лучше приобретать электромеханический привод, который гарантированно откроется при любой температуре. Электрический механизм может в данной ситуации подвести;
  • линейной системе необходимо обеспечить расстояние от края столба до створки в 5-10 или 20-25 см. На выбор влияет ход штока, размеры самого привода, который может задевать опоры;
  • рычажные механизмы способны выдерживать большие нагрузки. Помните о том, что дорогая и мощная линейная система лучше, чем дешевая рычажная;
  • подземные механизмы – самые надежные, но они больше всех склонны к замерзанию;
  • гидравлические линейные устройства способны выдержать нагрузку до 900 кг и интенсивную пропускную систему. Для промышленных объектов лучше выбирать данную систему.
  • выбирая комплекты, обратите внимание на средние показатели каждого типа. Данные качества могут оказать влияние на покупку.

Если вы осуществите грамотный монтаж автоматической системы на свои ворота и будете аккуратно пользоваться механизмом, устройство прослужит вам долго. Выбирайте системы с небольшим запасом мощности, чтобы исключить вероятность неисправностей при повышенных нагрузках.

Периодически следует производить мелкий ремонт изделий, который заключается в смазке элементов и проверке состояния конструкции.

Производители и отзывы

Автоматику для распашных ворот выпускают многие производители. Чтобы сделать правильный выбор, следует изучить обзор популярных производителей и ознакомиться с отзывами покупателей.

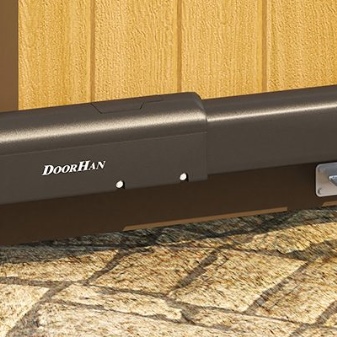

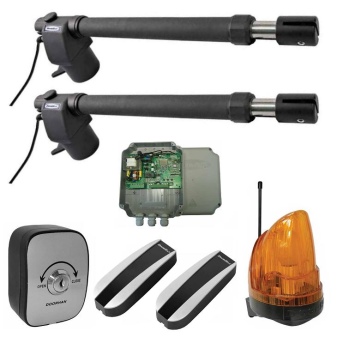

Doorhan

Это российская компания, которая занимается производством линейной и рычажной автоматики. Привод данной торговой марки способен передвигать створки, масса которых составляет до одной тонны при максимальной ширине 5 метров.

Согласно отзывам покупателей, автоматическая система способна выдерживать сильные морозы, а двигатель не склонен к перегревам. Большинство пользователей оставляет положительные отзывы о механизме Doorhan, ссылаясь на его качество и бесперебойную работу.

Fadini

Fadini – это итальянский бренд, в ассортименте которого присутствует автоматика любого типа. Оборудование способно выдержать массу створок до двух тонн при ширине до 10 метров. Автоматика работает при температуре до -25 градусов.

Многие покупатели выбирают продукцию данного производителя, так как он предлагает механизмы, разработанные на основе потребностей каждого слоя населения. Однако в суровых условиях, где температура опускается ниже -40, такая автоматика может выходить из строя.

Came

Итальянский производитель Came предлагает самую надежную автоматику для распашных ворот. Торговая марка обладает многолетней историей, в ее ассортименте присутствуют все три типа приводов, которые устанавливаются на ворота. В числе стран, где осуществляется производство автоматики, присутствуют Англия, Италия, Испания, Германия и другие государства.

Покупатели выбирают данный бренд, так как механизм для распашных ворот отличается надежностью, длительным сроком службы и безопасностью. Широкий выбор изделий повышает популярность продукции, так как каждый покупатель может выбрать подходящий для себя вариант.

Nice

Данная торговая марка содержит в своем ассортименте любые типы механизмов для распашных ворот. Отзывы пользователей сообщают, что продукция отлично показывает себя в умеренном и в северном климате. Автоматика радует бесперебойной работой и простыми решениями.

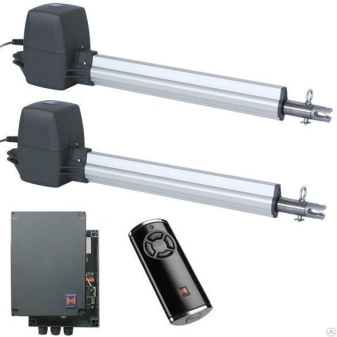

Horman

Horman – это немецкий производитель, который не так давно пришел на отечественный рынок. Ассортимент торговой марки состоит из комплектов любого типа для распашных конструкций. Однако некоторые покупатели оставляют отрицательные комментарии по поводу устройства конструкции, так как в ней присутствует множество электронных компонентов, к которым невозможно подключить элементы от других производителей.

Подробнее о том, как подобрать автоматику для распашных ворот, вы узнаете из следующего видео.

Механизм открывания распашных ворот наружу своими руками

В сборе

Механизм в сборе

Каждый автомобилист, когда подъезжает к своему дому, наверняка не имеет желания выходить из машины, и открывать себе ворота. Вроде бы процесс не трудоемкий, но монотонный. Хотя распашные ворота имеют много плюсов, но вот без автоматики, конечно, обходится сложно. Все мы любим удобства, а особенно если это касается нашего жилища.

По этой причине если стоит вопрос касательно установки ограждения, то стоит серьезно подумать и о системе открытия ворот. А вот в том случае, когда ворота уже давно стоят на своем месте, то можно соорудить и самодельный механизм. Автоматическое открывание дверей наружу осуществить не так сложно как кажется, необходимо лишь запастись всеми необходимыми инструментами и материалами.

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику. Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе.

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

  • автоматику линейного типа;
  • рычажную.
Линейный
Линейный
Рычажный
Рычажный

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Подготовительные работы перед установкой автоматики для распашных ворот

Чтобы в будущем не было никаких проблем с процессом открывания дверей, необходимо проверить легкость хода створки. Двери ворот должны открываться без лишних усилий, если существуют преграды в таком процессе, их необходимо устранить. Проблема может заключаться в перекосе столбов или ржавых петлях. Помните, проблему лучше устранить на начальном этапе, дабы избежать неполадок в будущем, ведь все переделывать куда труднее!

Прежде чем начать работу необходимо обзавестись наиболее подходящим механизмом. В инструкции к такому товару прилагается пояснение, которое следует внимательно изучить и беспрекословно придерживаться. Малейшее несоответствие в измерениях может привести к плохой работе приспособления.

Если вы решили соорудить такую систему своими руками, тогда нужно запастись всеми необходимыми материалами для конструкции, которая в дальнейшем будет служить как слаженный механизм. Этот предмет можно сделать своими руками лишь ознакомившись с предоставленной информацией.

Собираем механизм своими руками

Автоматика открывания распашных ворот может быть изготовлена своими руками. Такой процесс не является слишком тяжелым, если понять систему, то может быть даже увлекательным. Главным предметом, которым необходимо обзавестись, является механизм спутниковой антенны – это хорошая замена обычному электроприводу.

Дело в том, что система спутникового телевидения имеет механизм поворотного действия, что представляет собой электродвигатель. Благодаря чему осуществляется процесс, который координирует работу распашных дверей. Принцип червячной передачи, что имеется в спутниковой антенне, схожий с действием привода. Дабы собрать механизм необходимо взять два рабочих привода от антенны, пульт и трансформатор до 40 В.

Пульт необходим для подачи сигнала на электропривод, чтобы запустить процесс открытия и закрытия створок. Важно не забыть дополнить автоматику токовым реле. Это приспособление гарантирует надежное использование электродвигателя и защищает его от перегрева. Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками.

Инструменты для монтажа и крепление наружной автоматики

Чтобы установить автоматику открывания распашных ворот необходимо обзавестись некоторыми инструментами. Следует подготовить:

  • шуруповерт с насадками;
  • молоток, плоскогубцы;
  • дрель;
  • метр и изолента.

В зависимости от запланированных работ может понадобиться и дополнительные строительные инструменты, тогда список можно продолжить.

Схема крепления деталей

Примерная схема крепления деталей механизма

Для такого процесса подходит механизм любого типа, но предпочтительный остается линейный. Установить такое механизм будет, кстати, в проем ворот, оставив зазор с обеих сторон не более 15 сантиметров. Если ворота открываются наружу и являются достаточно узкими по своей структуре, то автоматику крепят сверху. Что касается распашных ворот, то здесь необходимо уделить особое внимание приводу.

Чтобы проделать работу своими руками необходимо прикрепить привод к столбу, на котором держатся ворота. Привод устанавливается на ручной режим, и монтируются кронштейны крепежа к воротам. После следует, проверит работу открывания распашных дверей. Обращается внимание на ход створки и движение привода. Если на этом этапе существуют неполадки, то следует их сразу разрешить и продолжить процесс установки.

Механизм открывания наружу включает в себя и присоединение двигателей, после этого следует оборудовать перемычки и прошить пульты. Затем можно снять систему с ручного режима и подключить к автоматическому. Проверить работу и если вы все сделали правильно, то ваши распашные двери будут слаженно открываться и закрываться.

Ворота – это не только необходимое приспособления для того чтобы обезопасить свое имущество, но и важная часть приусадебного участка. Хорошие и качественные ворота служат показателем, ведь они без слов говорят о хозяине.

Буквально на любые ворота можно установить автоматику. Конечно, намного лучше, когда этот момент учитывается при строительстве. Ведь важно помнить, что качество ворот зависит от надежного крепления привода, который можно установить своими руками.

Автоматические ворота своими руками: выбор привода

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Содержание статьи

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейная автоматика для распашных ворот

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

  • Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
  • Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
  • Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
  • Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники. Пример комплектации автоматических раздвижных ворот

    Пример комплектации автоматических раздвижных ворот

  • При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
  • Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
  • Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

  1. Тип несущей системы (консольные, на рельсе, на верхней балке).
  2. Размеры и масса (хотя-бы приблизительная) полотна.
  3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделанымогут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом. Комплект автоматики для откатных ворот

    Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать...

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Как подключить сигнализацию к самодельной автоматике для ворот

Механизмы для автоматических распашных ворот

Распашной механизм

Автоматическая система в действии

Распашные автоматические ворота чаще всего используются в частных домовладениях. Они могут иметь одну или две створки. Чтобы улучшить комфортность использования, на них устанавливают автоматические приводы. Выбор такой автоматики представляет собой достаточно трудную задачу. Попробуем вместе ее решить.

Факторы выбора

Перед установкой механизма на автоматические распашные ворота, важно проверить насколько легко открываются створки. Такая проверка очень важна, так как от этого зависит длительность бесперебойной службы.

Затем перед монтажом автоматических распашных ворот, важно правильно подобрать соответствующее устройство. Причем к этому процессу нужно подойти с полной серьезностью, поскольку это потом будет влиять на длительность работы распашных ворот. Выбирая автоматику, нужно учитывать следующее:

  • насколько интенсивно будут ими пользоваться;
  • необходимое время, затрачиваемое на открывание.
Простое и дешевое крепление

Непригодный для тяжелой конструкции механизм

Далее, следует проверить, хватит ли места для раскрытия полотен под нужным углом, ведь это значительно увеличит нагрузки на автоматический привод, и он довольно быстро может перегореть.
Кроме того, нужно определиться с тем, необходимы ли концевые выключатели. Автоматические механизмы без них обойдутся много дешевле. Можно просто не ставить такие выключатели, а использовать упоры, ограничивающие движение половинок.

Ну и, конечно, если выбрана все же заводская автоматика, нужно обязательно обратить внимание, на какую массу рассчитана покупаемая конструкция. Механизмы, предназначенные для калиток, нельзя использовать для тяжелых полотен.

Влияние интенсивности пользования

Выбирая привод, нужно учитывать, насколько часто им будут пользоваться. К примеру, на участке, где воротами будут пользоваться нечасто, а соответственно и автоматика будет задействована редко, можно установить менее мощный привод. А если предполагается ежедневное открывание ворот, предпочтительнее будет более мощная автоматика.

На нагрузки влияет также вес створок. Потому для продления срока службы автоматики лучше выбирать и материал для полотна более легкий.
В качестве параметра скорости открывания учитывают промежуток времени, за который могут открыться ворота. Каждый привод имеет свой временной промежуток.

Самостоятельная установка

После того как осуществлен выбор и покупка автоматики, можно приступать к установке его на ворота. При этом сначала нужно разблокировать этот механизм специальным ключом, чтобы перевести привод в режим ручной работы. Перед монтажом кронштейнов для автоматики, нужно тщательно смазать втулки.

Потом опять проверяется плавность хода половинок. Если привод установлен правильно, то створки будут двигаться плавно и ровно. Если автоматический механизм работает рывками, необходимо перепроверить, нет ли где перекосов или ошибок. После прикрепления механической части следует прикрепить блок управления воротами.

Самодельные механизмы

Актуатор

Самодельный актуатор

Для оборудования распашных автоматических ворот приводным устройством можно использовать бывшие в употреблении системы спутникового ТВ, которые работают на поворотном приводе. Они имеют электродвигатель с червячной передачей. Этот привод похож по принципу на работу стандартной системы, но предпочтительнее тем, что он работает при напряжении 36 вольт. А обычный привод требует стандартного напряжения − 220 вольт.

Если нужно, чтобы ворота открывались немного быстрей, поднимают напряжение примерно до 38 вольт специальным трансформатором. В этом случае автоматический механизм не столь долго прослужит, повышенное напряжение ускорит срок его износа.

Для распашных ворот рекомендуют брать несколько приводов от спутниковой системы телевидения, в которых штоки самые длинные. Они продаются в магазинах, торгующих спутниковыми антеннами. Есть и другие механизмы, которые можно использовать для изготовления самодельной автоматики, об одном из таких можно узнать из видеоматериала.

Дистанционное управление

Для самодельного механизма можно приобрести пульт и пару брелоков, действующих на расстоянии 50 м. Пульт может выполнять всего пару команд, потому как имеет две кнопки. Одну можно приспособить для управления воротными полотнами, а вторую для освещения во дворе.

Можно, конечно, приобрести и промышленные автоматические устройства, и поручить установку специалистам. Но если есть желание и знания, почему бы не попробовать сделать это самому?!



автоматические ворота с дистанционным открытием, открывание забора автоматикой

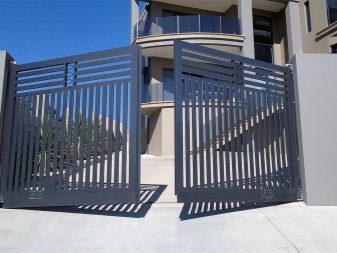

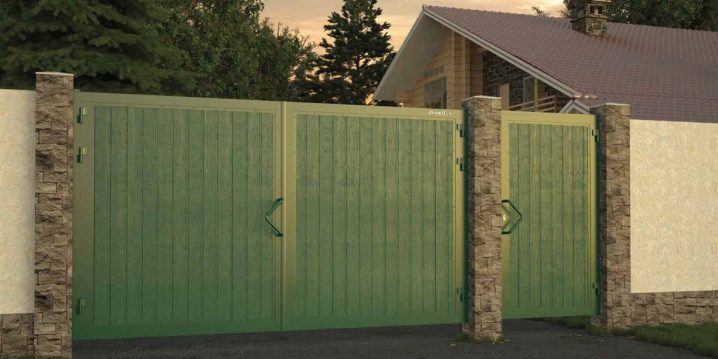

Распашные ворота – традиционный вид защиты как для гаражей, так и для въезда на частную территорию. Несложная автоматизация с помощью двух электроприводов намного облегчает жизнь водителя. Особености этого комфортного изобретения и стандартные правила установки его своими руками рассмотрим немного подробнее.

Преимущества и недостатки

Распашные ворота сами по себе привычны, а потому отличаются надежностью. Главное преимущество двустворчатых конструкций с автоматикой – возможность дистанционного открытия/закрытия с управляющего пульта. Это особенно комфортно зимой.

Недостаток состоит в сложности установки движка. Но если учесть все правила монтажа, в дальнейшем с двигателем проблем не возникнет и ворота будут открываться исправно. Система позволяет настроить открывание таким образом, чтобы створки направлялись внутрь или наружу на 180 градусов. В любом варианте необходима свободная территория, что не очень удобно.

Из преимуществ распашных ворот:

  • Доступность. Это наиболее дешевый и самый распространенный вариант из всех существующих на сегодняшний день конструкций;
  • Простота монтажа и длительность эксплуатационного срока;
  • При свободном пространстве хорошее обеспечение проезда для любого транспорта;
  • Возможность использования любых материалов для створок;
  • Самостоятельный монтаж створок (при желании).

Из недостатков:

  • столбы нужно вкапывать и бетонировать;
  • конструкция требует немалого пространства;
  • небезопасность эксплуатации при сильном ветре;
  • монтаж электрики не дешев, так как потребуется два движка.

Электрическая часть для распашного вида ворот разнообразна, производители предлагают как проверенные временем системы, так и новинки, которые знакомы пока только поклонникам автоматики.

Преимуществами отличаются приводы:

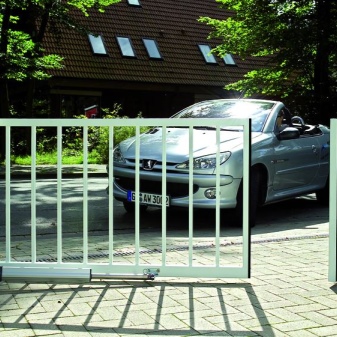

Линейный – недорогой вариант, но механизм имеет ряд недостатков. К примеру, относительно медленное открытие/закрытие створок. Кроме того, механизмы требуют некоторой доработки, иначе они не обеспечивают полного закрытого состояния створок.

Рычажный – немного дороже предыдущего, но в доработке не нуждается и прост в установке: привод достаточно правильно укрепить на существующую конструкцию. Достоинство рычажных приводов – способность открывать створки на больший угол, чем линейные – 120 градусов. Рычажные движки отличаются и улучшенной скоростью открытия.

Подземный привод – обладает эстетическим преимуществом перед первыми двумя собратьями. Он полностью скрывает факт наличия автоматики. Конструкция достаточно дорогостоящая, требует некоторой сноровки для установки. Створки открываются на 110 градусов.

Автоматизированная конструкция отличается надежностью, благодаря особым блокам роликов. Они располагаются внизу профильной основы. Активируется система при открытии закрытии ворот.

Конструктивно, ворота могут быть:

  • гаражные с автоматикой, работающей наружу – чаще применяются в промышленных зданиях;

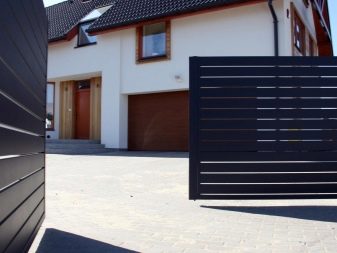

  • въездные – монтируются при въезде на частную территорию. Такие автоматические ворота подразделяются на несколько типов по назначению. Например, садовые въездные ворота – тоже распашной вариант. Автоматика для въездных конструкций монтируется как наружу, так и внутрь.

Характерные особенности любых распашных конструкций – прочность, отличная функциональность, удобство при перемещении через них. Традиционный материал всех типов самодельных распашных конструкций – металлические профили или трубы, а также обшивка в виде железа. В двустворчатых широких воротах сооружают небольшую дверь для прохода людей.

Особенности устройства

Из особенностей распашных ворот выделяются:

  • традиционное крепление створок положительно сказывается на долговечности конструкции;
  • благодаря угловому соединителю исключается возможность провисания профиля;
  • специальное покрытие профиля, которое является защитой от ржавчины;
  • скрытые крепежи, благодаря чему обеспечивается красивый вид и снаружи, и внутри;
  • обширный набор расцветок конструкции.

Важная особенность устройств автоматики – расчет на ту или иную массу ворот.

Прежде, чем выбирать электропривод, учтите такие факторы:

Размер створок

Главный показатель электромотора – мощность, она рассчитана на габариты створок. Ориентируйтесь не на средние, а на максимально возможные величины. В другом случае оборудование без запаса прочностных характеристик, быстро выйдет из строя.

Нагрузка на электропривод возрастет, если конструкция ворот забита наглухо. Поэтому, выбирая устройство, следует учитывать не только габариты створок, но и вес.

Например, если створка более 100 кг, а электродвигатель выбирается на 200 кг, она прослужит недолго. Особенно возрастет нагрузка на движок при ветрах. Запас по весу нужно выбирать трех-четырех кратный. В случае со 100-кг воротами это 600-800 кг. Эти автоматические системы дорогие, но вам не придется ремонтировать установленное устройство.

Частота открытий/закрытий

Обычный жилой дом вполне обеспечить привод с интенсивностью 30 процентов. Если автоматика выбирается для промышленных территорий, рассматривайте приводы до 50 процентов запаса на интенсивность.

Стоимость движка для распашных створок должна соответствовать особенностям мощности, прочности и надежности. При желании сэкономить умельцы выбирают самостоятельное изготовление автоматики. Для работ используются готовые профлисты и рычажная приводная система. Если распашные ворота и забор во дворе уже установлены, то необходимо чтобы при их работе была легкой, без трудностей.

Самостоятельное изготовление привода возможно со следующими узлами и запасными частями:

  • двумя поворотными движками доводчиками от Газели 3302 Катран с электроуправлением;
  • питающим кабелем с двужильным сечением 2,5мм, его длины должно хватить до точек установки блока питания и соединителей Wago -4 шт;
  • блоком питания – можно использовать компьютерный;
  • радиоканалом управления – настраивается при помощи простого реле – одно или двухканального;

Механизмы движков крепятся кронштейном из уголка 40-20 мм. Конструкция редуктора соединяется с верхней частью ворот при помощи рычага, который изготавливается из газовой опоры-стойки.

Сложность самостоятельного изготовления электроавтоматики заключается в подборе нужной интенсивности движения распашных створок. Для лучшего управления понижается или повышается напряжение блока питания.

Если электромеханический привод покупный, перед установкой устройство переводят в режим ручного управления. Для этого используется ключ, который обычно прилагается к устройству. Такое действие облегчит смену положения штока. После этого переместите механизм до максимальной отметки и укрепите на опорах створки ворот.

Подведите электропровода и перейдите к испытательному этапу. Когда механизмы будут отлажены на нужное автозакрытие, оборудуйте ворота замком-шпингалетом. В случае затруднения работы электромеханики, с открытием створок можно будет справиться вручную,.

Конструкции

Конструкция автоматики для распашных створок достаточно проста. Рабочие составные части приводятся в действие с кнопки управляющего пульта или авто системы. После того, как части ворот достигнут заданного градуса открытия, подача тока на движок отключается. Закрываются ворота по такому же принципу. Есть более сложные конструкции, которые дополнены датчиками движения, защитой, идентификационными устройствами.

Комплект автоматики для распашной механизации обычно включает несколько частей:

  • управляющий пульт;
  • движки -2 шт;
  • маячок;
  • фотоэлементы;
  • управляющий блок.

Электро-конструкции ворот включают в себя такие составляющие:

  • жесткий каркас;
  • опорные стойки;
  • задвижку из металла;
  • обшивку;
  • воротные петли;
  • автомат-системы.

В каркасе распашных створок важно предусмотреть ребра жесткости, которые устанавливаются внутри. Без них полотна будут неустойчивыми, что окажет влияние на целостность конструкции и внешний вид.

Производители и отзывы

Распространенные линейные автоматические системы с положительными отзывами – это продукция итальянской компании Nice, комплекты Wingo, Moby, Toona. Стоимость продукции перечисленных фирм демократичная – 200-1300 евро. Разница в цене связана с объемом комплектации – минимум, максимум. Еще большое значение имеют технические показатели приводов.

Тот же итальянский производитель Nice предлагает рычажные движки комплектов Walky, Pop, Hopp, Hykke, Hyppo по цене от 350 до 1200 евро. По отзывам владельцев, у итальянской автоматики есть некоторые температурные ограничения.

Без проблем при минусовых температурах действует автоматика фирмы Doorhan. При этом движок с блоком имеет защиту от перегревов.

Автоматика всех видов есть в фирме Fadini. Это тоже итальянский производитель. Отзывы пользователей об устройствах фирмы в большинстве случаев положительные. Фирма отличается многопрофильностью, так как разрабатывают изделия доступные для разных слоев населения.

An-Motors – китайский производитель, имеющий много положительных характеристик. Например, продукция компании справляется с морозами в минус 30 градусов, а также системой разблокировки в ручном режиме. Приводы продаются по стабильно низким ценам – от 120 евро.

Came – еще один популярный итальянский производитель. Пользователи считают эти приводы надежными с хорошими техническими характеристиками. В линейке продаются движки нескольких типов: рычажные, линейные комплекты с различными характерными особенностями.

Известны благодаря положительным отзывам, комплектующие компании Ролтэк. Здесь также представлены разные ценовые линейки комплектов: Лайт, Эко, Евро. Это единственный отечественный производитель с полным циклом производства внутри страны. На рынке присутствует около 20 лет. За период своей деятельности компания значительно расширила производство и обзавелась филиалами на всей территории России.

Советы по эксплуатации

После установки автоматики на распашные ворота все значимые условия автоматических систем можно найти в сборочном чертеже производителя.

Для длительной работы автоматики внимательно рассмотрите характеристики и подберите такой комплект, который точно будет соответствовать предназначению ворот.

Важное условия долговременной службы – отсутствие преград и помех на пространстве перед воротами.

Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект.

Лучший способ защиты ворот от поломок – смазка и профилактический осмотр системы. Еще не рекомендуется прилагать усилия, если механизмы по какой-то причине заклинило.

Починить автоматику самостоятельно вы сможете, если сами ее устанавливали. В противном случае, лучше обращаться к специалистам.

Для увеличения срока эксплуатации гаражных автоматических ворот поверхность принято покрывать достаточно большим слоем цинка или краской серебрянкой.

Про установку автоматики для распашных ворот вы можете посмотреть в этом видео.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
