Масса для сварочного аппарата своими руками – Зажим массы сварочный, типы зажимов для сварочного аппарата, самодельная клемма, держатель,

как сделать своими руками? – Расходники и комплектующие на Svarka.guru

Магнитная масса для сварки – это специальное приспособление, которое обеспечивает надежную фиксацию на металлических поверхностях. Это позволяет с комфортом выполнять сварочные работы на сложных поверхностях, где применение классических крокодиловых зажимов невозможно.

Существует множество вариантов исполнения конструкции, которые зависят от условий выполнения работ. Строение данного устройства не отличается особой сложностью. По этой причине некоторые мастера предпочитают пользоваться самодельными магнитами для сварки.

Что такое?

Данное приспособление монтируется на рабочую плоскость обрабатываемого изделия. Благодаря активному магнитному полю достигается прочное крепление, создавая замкнутый электрический контур – основное условие для образования электрической сварочной дуги.

Инструмент пользуется особой популярностью у начинающих сварщиков – для ознакомления с принципами работа понадобится несколько минут. Опытные специалисты применяют магнитную массу для сварочного аппарата при ответственных работах – сварке труб большого диаметра или соединении несущих узлов из профильных материалов.

Конструкция магнитного контакта и его характеристики

Состоит из двух узлов:

1. Держатель кабеля. К нему крепят кабель массы сварочного оборудования с помощью болтового соединения.
2. Магнитный узел. Размер магнита зависит от особенностей исполнения. Некоторый модели оснащены механизмом, который регулирует давление магнита на рабочую плоскость. Профессиональные аппараты имеют выключатели.

Части соединяют между собой жестким креплением. Основными характеристиками устройств являются:

1. Габариты и вес. Зависят от производителя и конкретной модели. Средний вес составляет 1-1,2 кг.
2. Сила притяжения к поверхности. Варьируется в диапазоне от 2 до 50 кг.
3. Сила сварочного тока. Максимальное значение параметра измеряется в амперах. Для моделей начального уровня он не превышает 200 А. Продвинутый инструмент способен функционировать при 400-500 А.
4. Тип исполнения. Выпускают специальные фиксаторы для углов с регулировкой зазора.

Правила техники безопасности запрещают присоединение кабеля без специального наконечника, который зажимается болтами.

Достоинства и недостатки

Электросварка – наиболее распространенный способ соединения металлических изделий. От целостности электрического контура зависит качество будущего соединения.

Именно поэтому изобретение рассматриваемого устройства вызвало у специалистов нешуточный интерес.

Популярность магнитной массы для сварки обусловлена следующими преимуществами:

1. Надежная фиксация позволят сварщику сосредоточиться на работе, не отвлекаясь на регулировку зажима.
2. Рабочий механизм представляет собой магнит постоянного или отключаемого действия. При условии соблюдения условий эксплуатации он может служить неограниченный срок.
3. Для использования держателя не нужны какие-либо расходные материалы.
4. Даже компактные модели обладают пятном контакта, достаточным для надежного смыкания.
5. Прибор устойчив к резким перепадам напряжения или изменению температуры.
6. Магнит можно закрепить в любое место для создания комфортных условий для выполнения соединения.

Несмотря на большое количество преимуществ, имеется ряд недостатков:

1. Перед применением необходимо провести подготовку поверхности. Процедура заключается в очистке от загрязнений и посторонних частиц.
2. Отсутствует возможность крепления к деталям небольшого размера, например, кругу с малым сечением.
3. Невозможна работа с цветными металлами, поскольку они не магнитятся.

Как пользоваться?

Технология применения устройства не отличается сложностью. В первую очередь присоединяется сварочный кабель, после чего приступают к монтажу.

Большинство агрегатов оснащено включателями, активирующими магнитное поле. В состоянии покоя магнит не будет притягиваться к поверхности.

Для ввода в эксплуатацию нужен один человек. После контакта с рабочей плоскостью необходимо активировать прибор. По окончанию этих действий зажим в рабочем режиме.

После завершения работ следует произвести вышеописанные действия в обратном порядке. Не пытайтесь отделить от детали включенное устройство – многие модели обладают достаточно большой прочностью на отрыв. Кроме того, это может вывести из строя фиксатор.

По окончании работ следует немедленно очистить контактную поверхность магнита от металлической стружки, поскольку она негативно влияет на силу притяжения.

Стоит ли покупать?

Ответ на этот вопрос может дать лишь мастер, выполняющий работы. Для начинающего сварщика, который только начал профессиональную карьеру данное приспособление способно существенно облегчить жизнь.

Если специалист работает преимущественно с цветными металлами, магнитный зажим, скорее всего, не пригодится.

У опытных работников имеется набор разнообразных фиксаторов на все случаи жизни, включая и данный прибор.

Стоимость устройства достаточно велика. При наличии знаний в области электротехники можно попытаться сделать его самому. Технология и процесс изготовления будет рассмотрен ниже.

Как сделать своими руками?

Опытные мастера стараются свести все затраты, на приобретение вспомогательного и рабочего оборудования, к минимуму. Благодаря простоте конструкции для изготовления не нужно специальное оборудование или сложный инструмент.

Для сборки самодельного прибора следует подготовить следующий инвентарь:

1. Магнит. Рабочая часть агрегата. Он должен обладать достаточной мощностью для надежного крепления к металлу. Для этой цели оптимально подойдут магниты из старых автомобильных динамиков, мощностью 10-15 Вт.
2. Две шайбы. Их размер должен соответствовать диаметру магнита.

Порой бывает сложно подобрать шайбы под размер магнита. Гораздо проще изготовить шайбы самостоятельно из листового металла.

3. Набор метизов для фиксации сварочного кабеля.

Алгоритм выполнения работ:

1. Одна из шайб будет осуществлять контакт с рабочей плоскостью. В ней необходимо сделать отверстие, соответствующее размеру шляпки болта.
2. Шляпку обрезают до толщины шайбы.
3. После предварительной подготовки конструкцию соединяют сваркой. Изделие должно напоминать гриб, в котором резьбовая часть болта играет роль ножки.
4. На гриб надевают магнит. С обратной стороны ставят вторую шайбу.
5. На резьбу крепят сварочный наконечник, фиксирую всю конструкцию с помощью гаек.

Проверку работоспособности выполняют только в полевых условиях. Критерием качества будет правильное функционирование сварочного аппарата.

Масса для сварочного аппарата своими руками – отличный способ сэкономить, а также средство для проверки своих навыков по самодельному конструированию.

Грамотно собранное устройство прослужит ничуть не меньше заводского зажима.

Заключение

Магнитная масса – полезное изобретение, способное облегчить жизнь, как начинающему, так и опытному сварщику. Устройство обладает множеством достоинств, которые оправдывают достаточно высокую стоимость.

Необходимость в наличии данного прибора в арсенале зависит только от конкретного мастера. Обладая соответствующими навыками можно собрать магнитный зажим самостоятельно, с помощью подручных материалов.

Сварщик-любитель Кулиев Рустам Алиевич:

«Я живу в многоквартирном доме, но у меня есть дача за городом, поэтому время активной эксплуатации сварочного аппарата – с мая по октябрь. В прошлом году наткнулся в магазине на магнитный зажим и купил его. Впечатления двоякие – сварить каркас под виноград он не поможет, а вот отремонтировать забор из профиля – вполне. В целом, покупкой доволен: за время работы масса ни разу не слетела».

2 в 1. Магнитная масса и уголок для сварки своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кто занимается сварочными работами. В ней АндРей00001, пользователь сайта "яплакалъ", расскажет Вам как сделать интересную магнитную массу, которая одновременно будет выполнять роль уголка.

Материалы.
- Стальной лист 0,6 мм.
- Несколько неодимовых магнитов.
- Пара обрезков проволоки
- Изоляционная лента
- Болт, гайка, шайба.

Инструменты, использованные автором.
- Шуруповерт или сверлиьный станок

- Сварочный аппарат
- Плоскогубцы, ключи
- Тиски.

Процесс изготовления.
Первым делом Андрей вырезал из стального листа треугольник. И, зажав его в тисках, приварил к его центру обрезок шпильки. Можно использовать и болт, приваривая его шляпкой - будет больше площадь контакта.

Получилась вот такая первая деталь.


Для второй части уголка, автор согнул из листа вот такой треугольник. При помощи сверлильного станка сделал отверстие для шпильки.

Теперь нужно установить несколько неодимовых магнитов по углам корпуса, и просто закрыть его.

Края корпуса не привариваются, а зажимаются при помощи вот такой обрезанной шайбы.

Андрей надевает клемму массы сварочного аппарата и зажимает самоконтящейся гайкой при помощи ключа.

Для большей жесткости соединения прикладывает пару обрезков проволоки, и изолирует клемму, заматывая изолентой. Затем надевает резиновый кембрик.

Все прекрасно магнитится.


Пришло время испытаний. Андрей включает инвертор и проверяет качество контакта. Дуга загорается с первой попытки. Пробует соединить две ненужные железки. Контакт просто отличный.

Теперь приваривает отрезок трубы к стальному профилю под 90 градусов. Все отлично, даже по уголку видно.

А если "крокодил" сварочного аппарата подключить некуда? Достаточно примагнитить массу на зачищенный участок металлической конструкции!


Спасибо Андрею за интересную идею для очередной версии магнитного уголка
Ссылка на оригинальное видео - под статьей, кнопка "источник".

Всем удачи и хороших инструментов!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Магнитная масса сварочного аппарата из старого динамика

Людям, занимающимся электродуговой сваркой, знакомо чувство раздражения и досады, возникающее при неожиданном прерывании работы из-за того, что кабель массы сварочного аппарата вдруг перестает контактировать с обрабатываемой деталью. Традиционно для его крепления применяются пружинные «крокодилы», хватка которых при частом использовании ослабевает.

Кроме того, случаются ситуации, когда такой зажим прицепить к обрабатываемой детали просто невозможно. Альтернативой зажиму-крокодилу является магнитное приспособление для крепления кабеля массы, сделать которое можно из старого динамика от магнитолы.

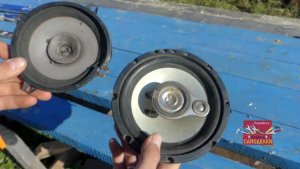

Динамик необходим большого диаметра. Необязательно для его извлечения разукомплектовывать рабочую магнитолу, при желании отыскать такой можно на ближайшей автосвалке.
Как сделать магнитную массу для сварки
Изготовить магнитное крепление провода массы сварочного аппарата из него совсем несложно. Для этого:

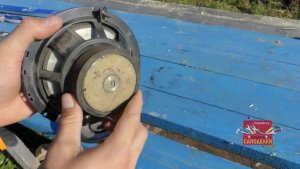

1. Выкручивают винт крепления магнита, расположенный с тыльной стороны динамика.
2. Отделяют магнит от конструкции, просто подцепив его отверткой.

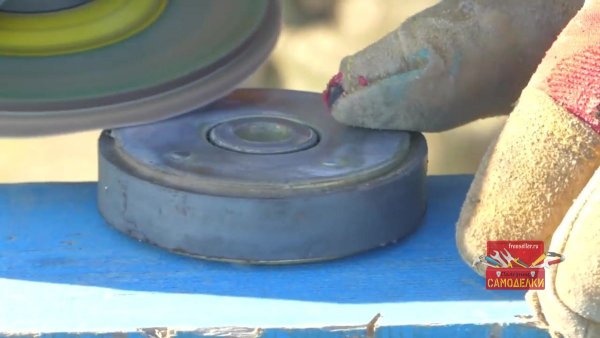

3. Шлифуют поверхность магнита до гладкого состояния при помощи болгарки, снабженной лепестковым диском.

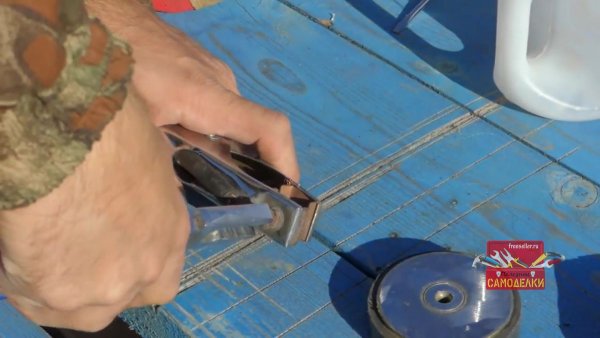

4. Разбирают стандартный пружинный зажим кабеля массы сварочного аппарата и освобождают из неё конец провода.
5. Подбирают болтик, подходящий по диаметру отверстию леммы кабеля.
6. Вставляют болт в отверстие магнита.

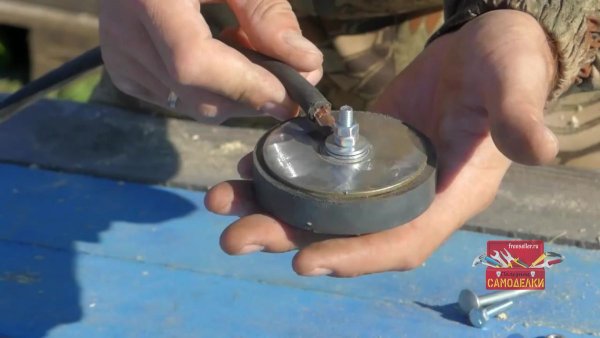

7. Собирают приспособление полностью.

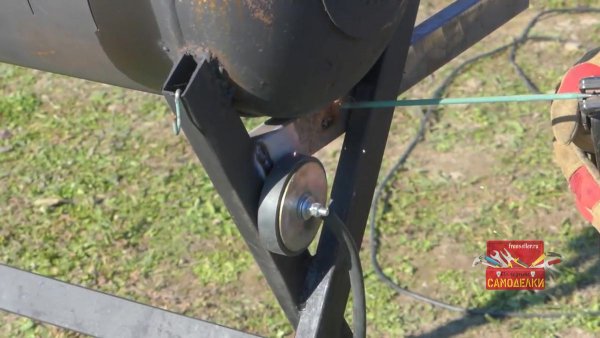

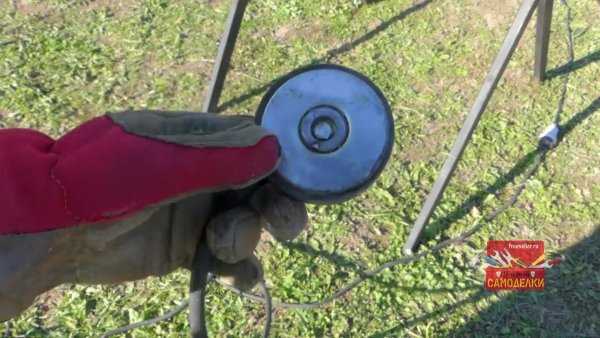

В результате получается удобное магнитное крепление кабеля массы, имеющее большую площадь и, поэтому обеспечивающее достаточную силу его прижима к поверхности обрабатываемой детали.

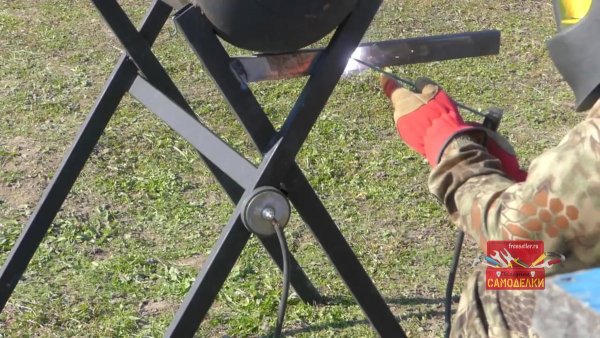

При работе сварочного аппарата магнит такого приспособления и кабель массы не нагреваются, при умеренном использовании магнитная масса может прослужить достаточно долго.
Полная видеоверсия изготовления магнитной массы из старого динамика.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Магнитная масса для сварки своими руками за 5 минут

Обычно в штатной комплектации сварочных аппаратов крепление массы представлено в виде прищепки.

Из личного опыта знаю, что не всегда удобно использовать прищепку. Поэтому предлагаю сделать для вашего сварочного аппарата, такое нужное, простое и удобное приспособление как магнитная масса.

Для изготовления нам понадобится всего лишь  ненужный динамик.

Изготовление

Разбираем динамик так, чтобы с обеих сторон магнита остался металл.
Все неровности и остатки от заклёпок сошлифовываем, выравнивая поверхность.

В моём варианте динамика по центру был вкручен болт, после его выкручивания у меня осталось отверстие, если у вас другая конструкция динамика, и у вас нет такого отверстия, то его нужно просверлить для дальнейшего крепления массы.

Теперь откручиваем провод массы от прищепки и прикручиваем его к магниту через заранее просверленное отверстие.

 С той стороны магнита, которая будет приставать к деталям, нужно сделать небольшое углубление под болт, чтобы он не выступал за основание и не мешал приставать массе к деталям.

 Теперь, когда мы присоединили провод массы к магниту наша и  конструкция готова к работе.

Вот такую магнитную массу может сделать своими руками каждый желающий.

Единственное примечание в использовании такой массы - это то, что её не желательно цеплять к деталям самим магнитом так как он будет немного изменять характеристику сварки и это будет влиять, не в лучшую сторону, на качество швов.

Видео от автора самоделки

Всем удачных самоделок и реализации всех планов.

Магнитная масса для сварки - инструкция по изготовлению

Часто дополнительные приспособления к сварочному аппарату либо плохого качества и ломаются, либо же могут отсутствовать вообще. Магнитная масса для сварки — это удобное приспособление, позволяющее закрепить ее на свариваемых деталях, и хорошая альтернатива стандартным прищепкам.

Из чего состоит такой контакт, какие положительные качества у него имеются и как его изготовить самостоятельно. Об этом дальше в статье.

Магнит или зажим

Обычно сварочные аппараты комплектуются кабелем массы с держателем зажимного типа. С первого взгляда, это удобно, такое приспособление можно надежно закрепить к практически любой поверхности (листы, металлопрокат и прочие).

Но бывают ситуации, когда нет возможности установить такую массу на заготовку или, еще чаще, она перегорает. Неплохой альтернативой станет магнитный контакт сварочного кабеля.

В чем его преимущества перед стандартным зажимом-прищепкой?

• Это возможность закрепить контакт практически на любые поверхности без особых хлопот.
• Простая конструкция практически вечна в использовании, не сломается, так как нет никаких пружинок и механизмов.
• Такая масса отлично выдерживает перепады напряжения и нагрузку, вследствие чего не перегорает.
• Большая площадь контакта обеспечивает надежное замыкание.

Но есть и свои недостатки у такого вида крепления контактов. Главный недостаток — это то, что магнитная масса для сварки будет плохо устанавливаться на маленькие по площади детали, например, пруток или арматуру. Вторым отрицательным свойством будет невозможность закрепления на свариваемые части из цветных металлов: алюминия, меди и прочих. Также со временем магнит будет загрязняться металлической стружкой и его периодически нужно очищать.

Без учета двух последних факторов, это довольно удобное приспособление, которое можно даже изготовить своими руками без лишних затрат.

Конструкция магнитного контакта

Само устройство состоит из двух частей.

• Контакт. Это точка, где к держателю закрепляется кабель массы.
• Магнит. Может быть разнообразных форм и размеров.

Эти две части соединяются между собой креплением. Вес магнитная масса для сварки будет иметь в зависимости от размеров. Например, магнитная клемма для сварки от компании ESAB весит около 850 грамм.

Главное в такой конструкции — простота, за счет которой обеспечивается надежность функционирования и бесперебойная работа.

Самостоятельное изготовление

Конечно, такой крепеж сварочной массы можно просто приобрести. Производители, которые изготавливают сварочное оборудование, выпускают и дополнительные приспособления в виде креплений. Но это лишние финансовые потери, такой контакт можно изготовить самостоятельно.

Изготовление магнитного контакта для сварочного кабеля своими руками довольно простое. Понадобится минимум инструментов, а детали могут быть под рукой.

Что для этого нужно:

• Во-первых, магнит. Это главная деталь всего устройства, которая обеспечит надежность крепления. Чаще всего можно увидеть самоделки, сделанные из магнита от автомобильных динамиков.
• Во-вторых, две шайбы по размеру магнита. Если использовать автомобильный динамик, то на одну из шайб можно наварить болт для дальнейшей сборки.
• В третьих, болт и гайка для зажима кабеля.

Сборку всей системы проводят таким образом:

1. Шайбы можно изготовить из листового металла, по размеру магнита. Если это динамик, то он обычно имеет круглую форму. Соответственно и шайбы должны быть такими же.
2. У нижней (та, что будет служить непосредственно контактом) сверлят отверстие по диаметру шляпки болта.
3. Саму верхушку болта нужно сточить до толщины шайбы.
4. Теперь эту конструкцию сваривают и зачищают. Должна получиться деталь в виде гриба с ножкой из резьбы.
5. Магнит надевают на болт, а сверху — вторую шайбу.
6. Теперь на шток с резьбой крепят конец кабеля массы и всю конструкцию стягивают гайкой.

Так с простейшего материала собирается элементарная масса для сварки на магните. Ее бесперебойная работа будет доказательством правильной сборки. Размеры такого контакта будут зависеть от габаритов магнита. Круглые массы заводского изготовления обычно имеют диаметр около 50-60 миллиметров.

Для опытного сварщика, знающего принцип работы массы на сварочном аппарате, изготовить требуемое крепление не составит труда. Самым примитивным контактом может стать закрепленный к кабелю кусок прутка, который закрепляют к заготовке парой точек сварки. Но, конечно, такое приспособление очень неудобно в использовании.

Также можно сделать самостоятельно и магнитный держатель для электродов. Что тоже уже зависит от личных предпочтений в удобстве работы.

Самодельная клемма на магните хороший вариант экономии средств. Хотя использовать такое крепление или нет — это уже смотрят на личные удобства в работе. Если сварка используется редко (как обычно в быту), то можно попросту обойтись стандартным зажимом.

Что Вы думаете по поводу удобства такого приспособления? Насколько целесообразно покупать или изготовить такую клемму массы? И стоит ли приобретать такое крепление заводского изготовления, если можно сделать его самостоятельно в своей мастерской? Возможно, у Вас иметься личный опыт по использованию, тогда просим поделиться им в блоке комментариев и принять участие в обсуждении.

Простейший держатель сварочного электрода своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кто занимается сварочными работами. В ней автор YouTube канала "Be Creative" расскажет Вам, как сделать простейший, но удобный держатель для электродов самостоятельно.

Для этой самоделки практически не нужны особые инструменты, можно сделать даже дома.

Инструменты, использованные автором.
- Шуруповерт, сверла 10 мм и 5 мм
- Маркер
- Тиски.

Материалы.
- Ненужная ручка от болгарки или перфоратора

- Болт с двумя гайками M10, я бы добавил пару шайб

- Удлиненная гайка М10

- Короткий болт М10

Процесс изготовления.
Первым делом автор удалил штатный винт из ручки, затем зажал ее в тисках и просверлил отверстие диаметром 10 мм.


Затем зажал сварочный провод между головкой болта и гайкой. Здесь обязательно рекомендую добавить пару шайб, и контр гайку.


Далее вставил эту нехитрую конструкцию в ручку и зажал гайкой снаружи.

Теперь, зажав удлиненную гайку в тисках, и разметив ее, сверлит отверстие в одной стенке. Диаметр - под максимально нужный вам электрод. Перед началом сверления рекомендую накернить вместо разметки маркером, так сверло не уйдет в сторону.

Полученную гайку накручивает на верх держателя.


Последним делом автор наживляет короткий болт, вставляет электрод и прижимает его болтом. Все, можно работать!


В общем искрит и варит!


Спасибо автору за нестандартное, но простое и надежное решение по изготовлению такого держателя электродов!
Всем хороших инструментов и надежного контакта!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

что это такое, где используется и как правильно применять

В работе сварщика часто применяют такие приспособления как намагниченный контакт или клемма на магнитной основе. Они значительно упрощают подготовительные работы.

Магнитная масса прикрепляется к железной конструкции и удерживается там. Поэтому можно сразу начинать сварочные работы.

В данной публикации мы постараемся ответить на все вопросы, которые возникают в процессе применения магнитных клемм заземления. Стоит ли ее использовать и где лучше покупать? Обо всем этом читаете в этой статье.

Содержание статьиПоказать

Введение

Для начала определимся, что из себя представляет контакт сварочного кабеля на магнитной основе. Это, своего рода, вспомогательное устройство.

Оно прикрепляется на необходимую участок металла, подлежащий стыковке, на основании своих примагничивающих свойств. Это способствует образованию замкнутости электроцепи, без чего ручную электродуговую сварку произвести невозможно.

Зажимы для сварки на магнитах используется используются сварщиками с любым опытом работы. Некоторые умельцы делают специальную магнитную массу своими руками. Об этом более подробно смотрите в нашем видео в конце статьи.

Преимущества

У магнитной массы много преимуществ. Ее быстро можно прикрепить к любой, даже изогнутой, поверхности.

Конструкция ее очень проста. Она не деформируется, поэтому может использоваться годами, не теряя при этом своих свойств. Ведь по сути это простой магнит, работающий благодаря своему магнитному полю.

Никаких других приспособлений и деталей такая клемма в себе не содержит, поэтому и поломаться не может.

Изменения температурных режимов и скачки напряжения не влияют негативно на функционирование магнитных зажимов. Они редко перегорают, и могут использоваться в сочетании с разными металлами.

Особенно они будут удобны для варки в труднодоступных местах или на изогнутых поверхностях. Намагниченная масса обеспечивает плотное крепление, из-за покрытия собой широкой площади поверхности.

А вот на маленьких деталях с небольшой плоскостью соприкосновения, магнитные зажимы не могут зафиксироваться достаточно плотно, чтобы обеспечить необходимое соединение.

В частности, с такими проблемами можно столкнуться при варке арматурных стержней. Чтобы магнитное контактное устройство работало, часто приходится зачищать металлические детали.

Неочищенная поверхность железных деталей, или наличие сверху металлической стружки приводит к перегреву магнита и он может в результате "размагнититься".

Кроме того, есть металлы, которые не восприимчивы к магнитному полю. К таким относится большая часть цветных металлов. Поэтому намагниченные зажимы не используются.

Теперь разберемся, как же применять намагниченные контакты для сварки. Обычно в практической части сложностей не возникает.

Использование

Большая часть приспособлений имеют специальную ручку, поворот которой включает магнитное поле. Без этого магнит не будет «притягиваться».

То есть, алгоритм действий следующий: приложили намагниченную клемму к необходимому участку, повернули ручку, а по окончании вернули ручку в первоначальное состояние. Ничего сложного.

Магнитное поле будет деактивировано, и отсоединить магнитную массу от детали можно без каких-либо усилий.

Насколько лично Вам нужны такие металлические клеммы для работы, решайте сами. Их использование без сомнений очень упрощает работу, особенно для того, у кого еще мало навыков. Но и опытные сварщики часто применяют магнитные контакты для сварки.

У некоторых для работы есть целые наборы таких клемм, поскольку приходится варить разные типы металлов.

Стоимость магнитной клеммы может «отпугнуть» некоторых новичков. Но не стоит забывать, насколько ее применение упрощает работу.

Кроме того, намагниченный контакт для сварки можно сделать самостоятельно практически из подручных материалов. Для этого понадобится сам магнит как основа, две шайбы соответствующего размера, болт и гайка для зажима кабеля.

Более подробно об изготовлении магнитной массы для сварки своими силами смотрите в нашем видео.
