Мангал и коптильня своими руками из металла фото чертежи: строим по чертежам своими руками – Мангал с коптильней из металла 3 в 1 своими руками: чертежи, схемы

Содержание

Коптильня с барбекю своими руками

Коптильня с барбекю своими руками
Уважаемые посетители сайта «В гостях у Самоделкина» из данного материала вы извлечете полезный урок по строительству коптильни с барбекю своими руками. В основном материалы использованы б/у что довольно удешевляет саму конструкцию коптильни и барбекю.

На сегодняшний день среди дачников и загородных жителей популярна тема облагораживания своего участка, а так же строительства всевозможных печей, мангалов, коптилен итд. Много доступной информации в интернете, где можно найти любую схему, чертеж и порядовку. Так же играет роль доступность всевозможных строительных материалов. Но в нашем случае главное бюджетность, экономия и надежность. Саму коптильную камеру автор сделал из использованной металлической бочки 200 л, которую предварительно хорошо промыл, а лучше обжечь на костре и вся краска, остатки на стенках попросту сгорят. В качестве дымохода использована старая водопроводная труба и гофрированный переходник.

И так, давайте рассмотрим, что конкретно понадобилось автору для строительства коптильни?

Материалы

1. металлическая бочка 200 л
2. керамический кирпич
3. цементный блок
4. труба 10-15 см в диаметре и 1.5 м длинной
5. цемент
6. песок
7. арматура
8. металлический пруток 4-5 мм
9. ротанг
10. вязальная проволока
11. керамический блок
12. термометр
13. керамическая плитка
14. решетка для барбекю
15. металлическая шпилька
16. крючки для подвешивания продуктов

Инструменты

1. лопата
2. мастерок
3. киянка
4. дрель
5. болгарка (УШМ)
6. молоток
7. рулетка
8. уровень
9. плоскогубцы
10. линейка

Пошаговая инструкция по строительству коптильни с барбекю своими руками.

Первым делом следует определиться с местоположением коптильни на вашем участке, лучше поставить ее рядом с беседкой, чтоб во время приготовления мяса и рыбы все было под рукой, так будет удобнее контролировать процесс. После чего необходимо снять слой дерна и выкопать небольшое углубление 15-20 см под заливку плиты-фундамента. Делаем невысокую опалубку, а на дно укладывается песчаная подушка и геотекстиль.

Коптильня с барбекю своими руками
Так же роем продолжение под прокладку дымохода, основание автор делает из цементных блоков.Коптильня с барбекю своими рукамиЗатем формируется топка, а труба дымохода обкладывается керамическим кирпичом.Коптильня с барбекю своими рукамиНа конец трубы надевается переходник.Коптильня с барбекю своими рукамиПолость между дымоходом и стеной из кирпичей заполняем песком. Коптильня с барбекю своими рукамиДля установки коптильной камеры был собран постамент.Коптильня с барбекю своими рукамиВ нижней части бочки пропиливается технологическое отверстие при помощи болгарки (УШМ). Края обкладываются кирпичом, а место примыкание промазываем цементным раствором. В верхней части бочки располагаются жердочки и крючки для подвешивания мяса.Коптильня с барбекю своими руками
Бочку должна закрывать плотная крышка, которую автор сделал из спиленной части, встроил в нее трубу с регулируемой заслонкой и защитным колпаком.Коптильня с барбекю своими рукамиВ топку встроена печная дверца с поддувалом.Коптильня с барбекю своими рукамиБочку автор решил задекорировать при помощи стеблей ротанга, обложил и стянул при помощи вязальной проволоки, а так же установил термометр для определения температуры внутри коптильной камеры.Коптильня с барбекю своими рукамиДалее уложив 2 бетонных бордюра от тротуарной плитки, приступил к кладке непосредственно самого барбекю.Коптильня с барбекю своими руками
Печь-барбекю будет с арочным сводом, для чего мастер выкладывает стены до половины обычной кладкой, а потом начинает формировать свод подкладывая под край каждого кирпича арматуру.Коптильня с барбекю своими рукамиКладка выполнена на цементном растворе, желательно конечно использовать глиняный, но он размокнет от дождя и арка может обрушиться.Коптильня с барбекю своими рукамиПоверхность топки и стен обкладываются декоративным камнем и керамической плиткой.Коптильня с барбекю своими рукамиВот такая замечательная коптильня с барбекю получилась у автора, дополнительно можно сделать навес с металлической крышей, но это как говориться "Совсем другая история"Коптильня с барбекю своими рукамиДалее подвешиваем продукты на крюки в бочке и разводим огонь в топке.Важно!Огонь следует поддерживать тлеющий и не давать ему разгораться в полную силу.Коптильня с барбекю своими руками
В данной коптильне возможно коптить такие продукты как: мясо, сало, рыба, курица.Коптильня с барбекю своими рукамиКак видите построить свою собственную коптильню не так уж сложно, а при использование части материала б/у, еще и очень бюджетно. Наглядный пример у вас есть, а так же представлена подробная инструкция, так что берем и делаем. Дерзайте друзья!

На этом заканчиваю статью. Всем большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!


Источник Коптильня с барбекю своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как сделать своими руками по чертежам с фото

Создавая коптилку своими руками, важна экономия, поэтому многие стремятся заменить материалы тем, что имеется под рукой. Одним из практичных и экономичных вариантов изготовления самодельной установки считается мангал коптильня из газового баллона. Агрегат получается многофункциональным и подходит для приготовления копченых и жареных блюд. Такой аппарат сочетает в себе не только коптильню, но и гриль, барбекю.

Внешний вид

Мангал коптилка из газового баллонаКоптилка представляет собой горизонтально расположенную емкость. В нее помещают блюда для копчения или поджаривания. К основной части подсоединена топка. Для устойчивости конструкция оснащается подставкой, съемными или постоянными ножками.

Варианты изготовления из двух баллонов и из трёх

Изготавливается коптильня из газовых баллонов различного объема. Оптимальный размер емкости – 50 литров.

Для топки может использоваться газовый баллон меньшего объема. Возможна сборка агрегатов из трех баллонов. В таком случае одна из емкостей служит топкой, вторая – камерой для холодного копчения, а третья – в качестве емкости для горячего, мангала и барбекю.

Схема и чертежи

Мангал из газового баллона чертежиМангал из газового баллона предполагает доработку емкости, поэтому следует все нюансы перенести на чертежи. Прежде всего стоит отметить расположение основных деталей, размеры крышек и дверей, дымохода. На схемах указывают размеры и количество необходимых деталей, труб, держателей, а также предусматривают отверстия и разъемы, необходимые для нормального функционирования коптильни, мангала.

Принцип работы

При необходимости копчения в топку загружается топливо и поджигается. Образующийся дым поступает по дымоходу в камеру с продуктами, где и происходит копчение. Если необходимо приготовить продукты на мангале, они размещаются на решетку или шампура, которые устанавливаются непосредственно на камеру. Угли в этом случае располагаются под продуктами. Тлеющее топливо вырабатывает дым, образуется своеобразная подушка, осуществляется приготовление продуктов.

Пошаговое описание процесса изготовления (из 2-х)

Мангал и коптильня из газового баллона собираются просто. Достаточно подготовить чертеж. Далее пригодятся фото и пошаговая инструкция, которые помогут собрать агрегат.

Что нам потребуется

Газовый баллонВ качестве основных материалов выступает газовый баллон и металлическая труба. Также потребуются рукоятки и петли для дверок и крышки. Для изготовления необходимы навыки работы со сварочным аппаратом, поэтому если опыта проведения таких процедур нет, лучше обратиться к профессионалам.

Какие баллоны подойдут для обработки

Коптилка и мангал могут быть собраны своими руками из баллона любого объема, но оптимальным считается размер – 50 л. Удобен он вместительностью. Кроме того, он имеет оптимальный диаметр – 30 см. При сборке коптильни и мангала лучше брать 2 газовых баллона: один – большой для камеры, второй – меньше для топки.

Набор инструментов

Сварочный аппаратИз приспособлений для сборки мангала и коптильни из газовых баллонов потребуются:

  • сварочный аппарат;
  • болгарка;
  • разводной ключ;
  • болты;
  • гаечный ключ;
  • дрель.

Если планируется декорирование, то необходима термостойкая краска и кисти.

Техника безопасности при проведении работ

МаскаВо время изготовления коптильни, важно помнить о мерах предосторожности. Прежде всего ля проведения сварочных работ требуется применить средства индивидуальной защиты – специальную маску. Важно правильно осуществить очистку газового баллона. Внутри не должно остаться газа, иначе возможна взрывоопасная ситуация. Также следует соблюдать меры предосторожности при работе с болгаркой:

  • правильное расположение предполагает размещение диска слева от корпуса;
  • резать следует в направлении от себя;
  • зачистка проводится под углом в 15°.

Осуществлять работы необходимо вдали от людей, поэтому заранее стоит присмотреть подходящую местность. Не следует подпускать детей к конструкции во время сборки или эксплуатации.

Разметка и распиловка баллонов

Разметка Все элементы, отмеченные на чертеже, следует перенести на заготовку из газового баллона. Отметки удобно делать маркером или мелком. В камере для копчения потребуется проделать:

  1. Отверстие для подсоединения трубы дымохода. Просверливается проход в боковой части емкости.
  2. Отверстие для дымогенератора. Тип врезки зависит от вида коптильни. Для горячего копчения проем овальный, для холодного – круглый. Отличается и длина дымохода.
  3. Вырез для крышки. Занимает большую часть верхней поверхности газового баллона. Фиксируется отрезанная часть на петли.
  4. Прорези для установки шампуров. Вырезаются параллельно друг друга с двух сторон мангала.

Отдельно проводится подготовка емкости дымогенератора. Потребуется выполнить следующие действия:

  1. Обрезать емкость, если она слишком высокая. Оптимальная высота – 50 см.
  2. Дно заваривается.
  3. Просверлить отверстие ля подсоединения к мангалу.
  4. По аналогии с камерой вырезается крышка топки.

Все срезы нужно делать аккуратно, края следует зачистить.

Так при фиксации элементов стыки будут прочными и надежными.

Изготовление подставки под коптильню

Изготовление подставки под коптильнюМожно использовать готовую опору под коптильню мангал, к примеру, от швейной машины. Возможно изготовить отдельно ножки, которые могут быть приваренными или съемными. Второй вариант более практичный. Для изготовления съемной опоры подставка прикручивается болтами. Стационарные установки изготавливаются из кирпичей, колесных дисков и других приспособлений.

Вариант на колёсиках

Для придания конструкции устойчивости в нижней части ножек можно приварить металлические уголки. Для удобства транспортировки с помощью небольших колесиков можно сделать мобильную коптильню. Используют различные приспособления, к примеру, колеса от мебели и пр.

Сваривание баллонов

Сваривание баллоновПеред началом сваривания следует приварить по краям двух конструкций уголки из металла. Так удастся избежать деформаций при проведении работ. Процесс сборки конструкции выглядит так:

  1. Мангал, коптильня устанавливается на подставку. Здесь сварка не обязательна.
  2. К коптилке приваривается дымогенератор, имеющий собственную подставку.
  3. В верхней части мангала приваривается труба дымохода.

Перед началом введения в эксплуатацию необходимо провести пробный запуск, чтобы определить интенсивность дымление, наличие тяги.

Изготовление крышки и ручек

Изготовление ручкиКрышку необходимо предварительно усилить металлическими уголками. Это поможет избежать проваливания верхушки внутрь корпуса коптильни, мангала. На поверхности высверливаются отверстия под крепление петель. Фиксируют их на заклепки, а затем приваривают. Если при креплении оси шарниров направить в одну сторону, то крышка получится съемной.

Рукоятки крепятся к крышкам мангала и дымогенератора с помощью болтов. Ручки по краям коптильной камеры помогут без проблем устанавливать конструкцию на подставку. При выборе материалов для ручек стоит подумать о безопасной эксплуатации, поэтому необходимо продумать теплоизоляцию. Боковые ручки не обязательно изолировать, поскольку транспортируют установку остывшей, а вот для крышек камеры и дымогенератора потребуется изоляция. Для придания большей эстетичности можно добавить кованые элементы в конструкцию.

Изготовление решётки для коптильни

Изготовление решётки для коптильниРешетку можно использовать готовую, если имеются старые подставки из холодильника. Также несложно изготовить подставку под продукты самостоятельно из металлической проволоки или прутков. Решетку лучше делать на ножках и с ручками. Такую подставку удобно вынимать и загружать в коптилку.

Подготовка баллона под мангал (прорези под шампура)

Для размещения шампуров на мангале необходимо подготовить специальное посадочное место. Для этого на краю емкости делаются пропилы, а с противоположной стороны отверстия. Их диаметра должно быть достаточно для помещения шампура. Шаг между отверстиями составляет 8-10 см. Этого достаточно для равномерного обжаривания мяса.

В прорези для шампуров также можно приспособить дополнительную решетку для барбекю или гриля.

Изготовление дымохода

Изготовление дымоходаДымоход располагается в противоположной от дымогенератора стороне. Обычно по него приспосабливают отверстие, оставшееся от выкрученного вентиля. Для изготовления дымохода используется металлическая труба не менее 1,5 метра длинной. Необходим данный компонент только для копчения, поэтому при приготовлении деликатесов на мангале он неэффективен.

Шлифовка и покраска конструкции

Нанесение лакокрасочного состава сделает коптильню с мангалом более привлекательной. Использовать необходимо термокраску. Для обеспечения лучшего сцепления с поверхностью, необходимо осуществить предварительную шлифовку. Используется для этого болгарка. Наносится краска на очищенную поверхность. Приступать к приготовлению следует после полного высыхания.

Полезные дополнения

Если интересует, как сделать мангал и коптильню более практичными, следует ознакомиться с рекомендациями по изготовлению дополнительных приспособлений, которые упростят использование.

Изготовление дополнительных полок

Изготовление дополнительных полокДля размещения посуды, продуктов, бревен можно прикрепить дополнительные полки. Лучше всего располагать их на подставке. Там они не будут мешать, при этом их удастся сделать вместительными. Сбоку возможно приделать складную столешницу для нарезания пищи. Полочки могут быть металлическими или деревянными. Второй вариант более безопасен, поскольку дерев не будет нагреваться при приготовлении. Крепить приспособления лучше болтами. Для складной столешницы потребуются навесы.

Крепления под аксессуары

Для хранения аксессуаров можно сделать дополнительные приспособления. Приваренные к боковой стенке газового баллона кольца станут держателями для шампуров, а ввинченные болты могут использоваться еще и для подвешивания решеток.

Как правильно пользоваться мангалом с коптильней

Чтобы мангал с коптильней работали правильно, следует соблюдать инструкцию по эксплуатации.

Для придания блюдам идеального вкуса важно четко придерживаться технологии приготовления. Для введения в эксплуатацию необходимо запустить дымогенератор. Для этого в него загружается топливо. Когда огонь будет сильным, сверху его присыпают слегка увлажненной щепой. Начинает образовываться дым, который обеспечивает копчение. Крышка камеры при этом закрыта. Дым полностью окутывает продукты. Жарка на мангале проводится при открытой крышке. При этом угли располагаются непосредственно на дне газового баллона.

Что можно приготовить

МясоКоптить в такой конструкции можно различные лакомства:

  • все виды мяса и рыбы;
  • овощи и фрукты;
  • грибы и орехи;
  • колбасные изделия;
  • сыры.

На мангале лучше всего жарить шашлычок. Маринование разными методами позволит получать блюда с изысканным вкусом и невероятной нежности.

Какая щепа для чего подойдёт

Щепа ольхиВыбирая щепу для копчения, следует быть внимательным. От этого зависит итоговый результат использования мангала с коптильней. Так, универсальной для приготовления считается щепа ольхи. Для придания блюдам изысканных ноток используют:

  1. Яблоню, грушу, смородину для рыбы. Добавление небольшого количества веточек можжевельника, эвкалипта или персика сделают вкус и аромат незабываемым.
  2. Груша, рябина, дуб, абрикос подходят для приготовления домашней птицы.
  3. Свинина и баранина приобретут оригинальные вкусовые качества при использовании любых фруктовых пород деревьев.
  4. Для сыра отличным выбором станет ольха или вишня.
  5. Овощи лучше коптить на топливе от вишни, груши или черешни.
  6. Вишня, черешня и смородина – оптимальный выбор для копчения сала. Сделать блюдо оригинальным поможет добавление розмарина.

Выбирая щепу, важно не только обращать внимание на породу дерева, но также на размер и влажность.

Интересные варианты исполнения

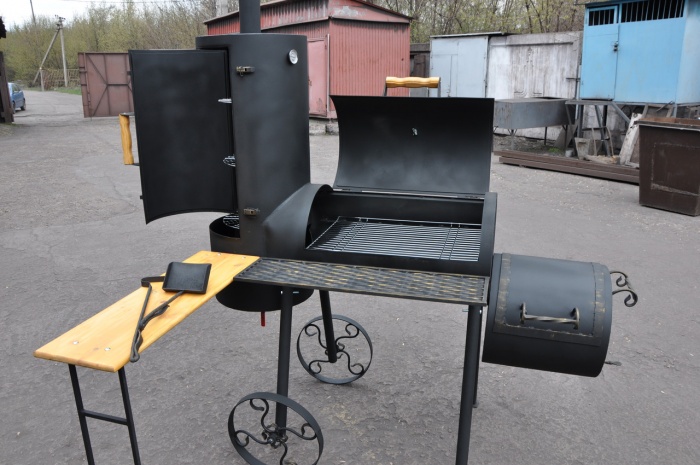

Коптильня с мангалом на колесахОригинально смотрится коптильня с мангалом на колесах с двухуровневыми деревянными подставками под продукты или посуду. Черный цвет установки в сочетании с натуральной древесиной выглядят эстетично.

Коптильня с мангалом из газовых баллонов с коваными ручками и ножками станет истинным украшением любого участка. Установку, дополненную колесами, легко передвигать и прятать от осадков.

Нестандартные методы покраски помогут расставить акценты. Оригинально выглядит коптильня с мангалом, окрашенные в черно-белом тоне.

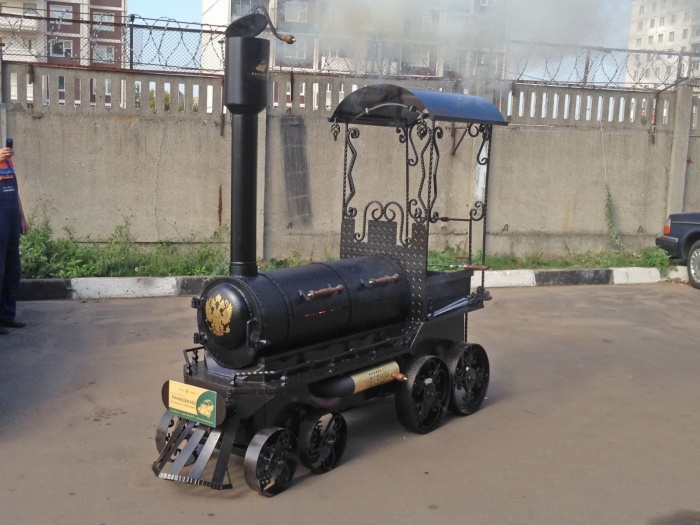

Коптильня с мангалом в виде паровоза – классика, настоящее произведение искусства, которое не оставит равнодушным никого.

Установка из газовых баллонов с крышей поможет не только защитить конструкцию от дождя, но и готовить деликатесы при любой погоде.

Как сделать мангал с коптильней из подручных материалов

Простые материалы, инструмент, немного «умелых рук» и свободного времени – все, что нужно для того, чтобы сделать мангал с коптильней из металла своими руками по чертежам и фото. Эта статья будет интересна всем любителям пикников и выездов на природу, тем, кто ищет, чем разнообразить шашлычное меню, охотникам и рыболовам, а также просто любителям копченостей.

Полезная статья: Мини-коптилки своими руками

Коптильня из подручных материалов

Магазины предлагают огромный выбор копченого мяса и рыбы, но они являются скорее продуктом химической промышленности, нежели кулинарии. Затратив чуть больше времени, можем получить натуральные копченые продукты, с замечательным вкусом и умопомрачительным запахом, приготовленные в собственной коптильне.

Для изготовления простейших коптилен по чертежам и фото используют старую железную бочку или ведро. Внутрь емкости вставляются решетки (одна или две) и, по возможности, поддон для стекания жира. На дно кладут древесные опилки из плодовых пород. Закрываем бочку крышкой или листом металла, помещаем над огнем и получаем продукты горячего копчения.

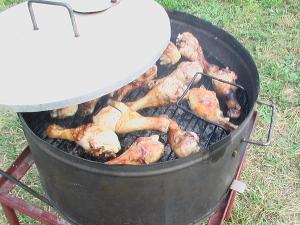

Фото мангала из бочки

Коптильня из металлического ящика или старого холодильника – хороший способ использовать подручные материалы и подарить им вторую жизнь. Из холодильника необходимо удалить внутреннюю пластмассовую обшивку и срезать верх. Внутри корпуса закрепляются уголки, на которые устанавливают решетки и поддон. На дно холодильника помещают электроплитку, а на нее сковороду с опилками.

Старый холодильник можно использовать и для холодного копчения. Для этого подготовленный как описано корпус холодильника помещают на возвышении, просверливают отверстие в днище и подсоединяют трубу длиной 2-3 метра. Второй конец трубы ведет к топке. Если на участке нет естественного уклона, необходимо проложить трубу дымохода в траншее, обеспечив угол наклона. Дрова и опилки, горящие в топке, будут давать дым, который, поднимаясь по трубе, попадет в камеру с продуктами.

Коптильня для горячего копчения по чертежам и фото

Для коптильни используем листовой металл толщиной 1,5-2,0 мм и арматуру. Из оборудования нам понадобится сварочный аппарат и болгарка. После из листа металла вырезаем стенки коптильни, дно и крышку.

Чертежи мангал-коптильни

Стенки попарно свариваем между собой, затем к получившейся заготовке привариваем дно. Для соблюдения герметичности, все швы должны быть тщательно проварены изнутри изделия. Для уменьшения количества сварных швов можно использовать металлическую полосу достаточной длины. Для того чтобы согнуть металл, места сгиба необходимо прорезать болгаркой на 1/3 глубины.

Крышка должна иметь размеры большие, чем ящик коптильни. По краям листа привариваем арматуру, крышка должна закрываться плотно. Внутри ящика коптильни делаем из арматуры упоры для установки решеток и поддона для сбора жира.

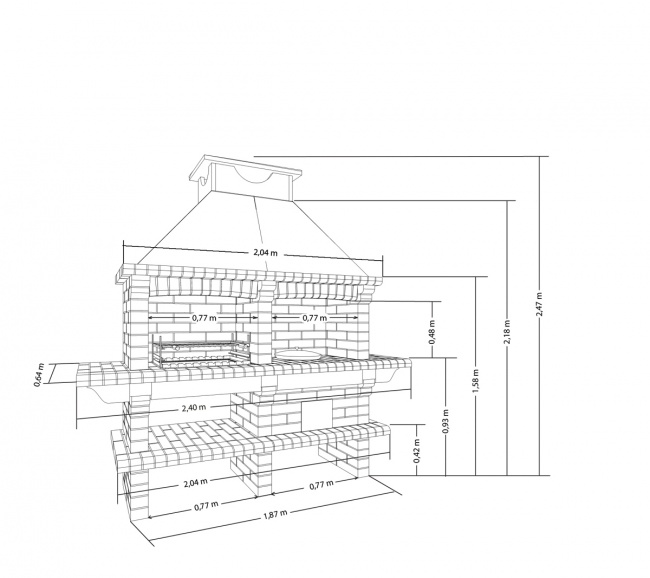

Чертеж кирпичной коптильни

Сами решетки можно сделать из зачищенных электродов различного диаметра, сваренных между собой.
Если коптильню планируется использовать в закрытых помещениях, крышку лучше оснастить гидрозатвором по чертежам или фото. Он препятствует активному выходу дыма из коптильни, и, с другой стороны, уменьшает доступ кислорода в зону горения щепок, не давая им вспыхнуть.

Фото простого мангала

По краю ящика коптильни приваривают П-образную арматуру выемкой вверх. Края крышки входят в образовавшийся паз. В этот паз наливается вода. Для выхода дыма в крышке делается отверстие. Можно сделать крышку выпуклой. При этом конденсат, образующийся при копчении, стекает в паз гидрозатвора и продукты остаются сухими. При горячем копчении уже через 30-40 минут можно пробовать рыбу и куриные крылышки, а через час – целую курицу.

Фото коптильни из газового баллона

Коптильня для холодного копчения своими руками

Холодное копчение считается менее вредным, чем горячее, так как на продукты попадает только дым, а не продукты горения. Короб коптильни собирается аналогично коптильне для горячего копчения. К дну коптильни присоединяем трубу, через которую в нее будет попадать дым из топки. Труба должна иметь диаметр 25-30 см. и длину не менее 2,5 метра.

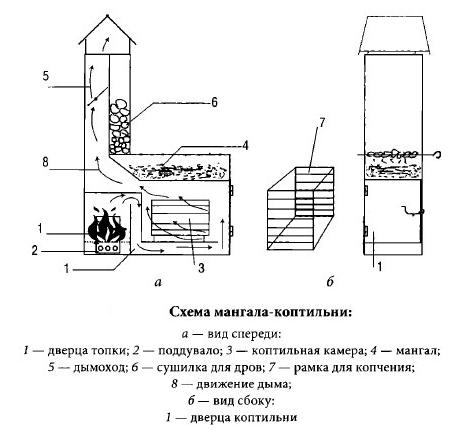

Чертеж коптилок

Между топкой и коптильней по чертежам и фото нужно предусмотреть перепад высоты минимум 80 см., чтобы обеспечить тягу в трубе. Для этого топку устраивают в яме, а коптильню поднимают на ножках из арматуры.

Выкапываем яму под топку размером 70*70 см. и глубиной 1-1,5 метра. Можно стенки топки обложить кирпичом или сделать топку из металлического ящика. Крышка топки должна закрывать ее достаточно плотно и препятствовать выходу дыма. Трубой дымохода соединяем топку и коптильню.
Осталось разместить продукты в мангале, засыпать в топку опилки плодовых деревьев, поджечь и закрыть топку крышкой. Время приготовления продуктов холодного копчения длиннее, чем при воздействии горячим дымом примерно вдвое. Учитывайте это, особенно, когда коптите мясные изделия.

Мангал с коптильней из металла своими руками сделать легко с помощью чертежей и фото. Используйте подручные материалы, чтобы изготовить коптилку для дачи с минимальными затратами. Уголок с барбекю станет любимым местом для отдыха ваших друзей и членов семьи, поэтому обустройте его наилучшим образом. Теперь у вас будет возможность научиться коптить рыбу и мясо в домашних условиях и удивлять гостей вкусными новыми блюдами.

published on cemicvet.ru according to the materials svoimi-rukamy.com/

Мангал-коптильня своими руками: чертежи, схемы, фото, видео

Нет ничего практичнее собственного мангала на небольшом дачном участке. Любители барбекю предпочитают изготавливать такое приспособление своими руками. Оно намного компактнее и практичнее, чем устройство, продающееся в магазинах.

Такой металлический мангал не требует большого количества времени для растопки. Шашлык, приготовленный на этом устройстве, отличается своими вкусовыми качествами.

Однако прогресс не стоит на месте. Произошли изменения и в конструкции мангала. На сегодняшний день особой популярностью пользуется мангал-коптильня, которая бывает нескольких видов:

  • с трубой;

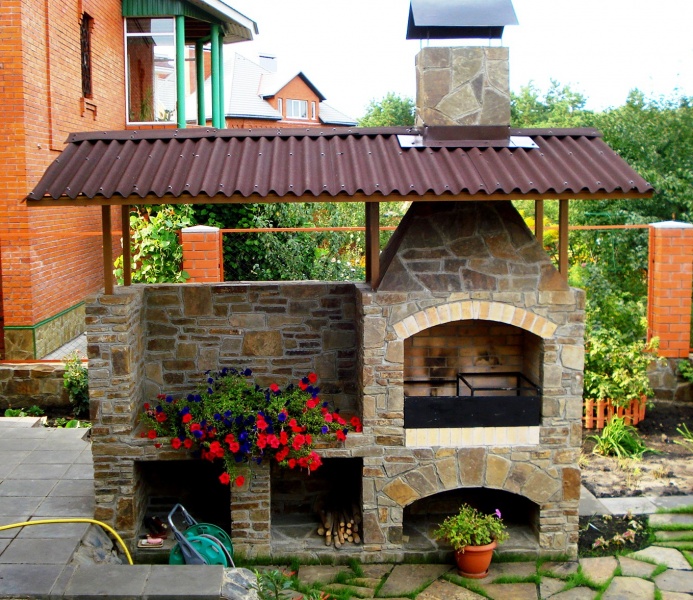

  • с крышей;
  • из кирпича.

Мангал-коптильня и водяной затвор

В таком устройстве во время приготовления пищи блокируется подача воздуха, что исключает пригорание продуктов. Их окружает дымок, в котором они коптятся в течение нескольких часов. В результате получается рыба или мясо, вкусовые качества которого превосходят магазинный товар.

Для изготовления такой коптильни берется листовая нержавеющая сталь. Желательно, чтобы толщина металла не превышала 3 мм. Можно соорудить коптильню и из обыкновенного металлического листа, но срок ее эксплуатации будет намного меньше. Обычная сталь не защищена от коррозии. Со временем на стенках устройства появятся окалина и следы разложения.

Форма такой коптильни, оборудованной водяным затвором, и ее примерные габариты показаны на фото выше. Там же можно посмотреть типы решетки и крышки для гидрокоптильни. Размеры устройства подбираются изготовителем индивидуально.

После сварки корпус требуется зачистить с помощью обычной болгарки.

Чтобы проверить герметичность конструкции, необходимо ее опрессовать. Сварочные швы покрываются тонким слоем мелового водного раствора. После того как он полностью высохнет, места соединения промазываются керосином с противоположной стороны. Затем необходимо немного подождать. Если пятна горючей жидкости появятся там, где был меловой раствор, значит, сварка имеет изъяны. В таком случае проводятся повторные сварочные работы.

Далее необходима еще одна проверка. Если пятна керосина больше не появляются, значит, коптильня полностью готова к эксплуатации.

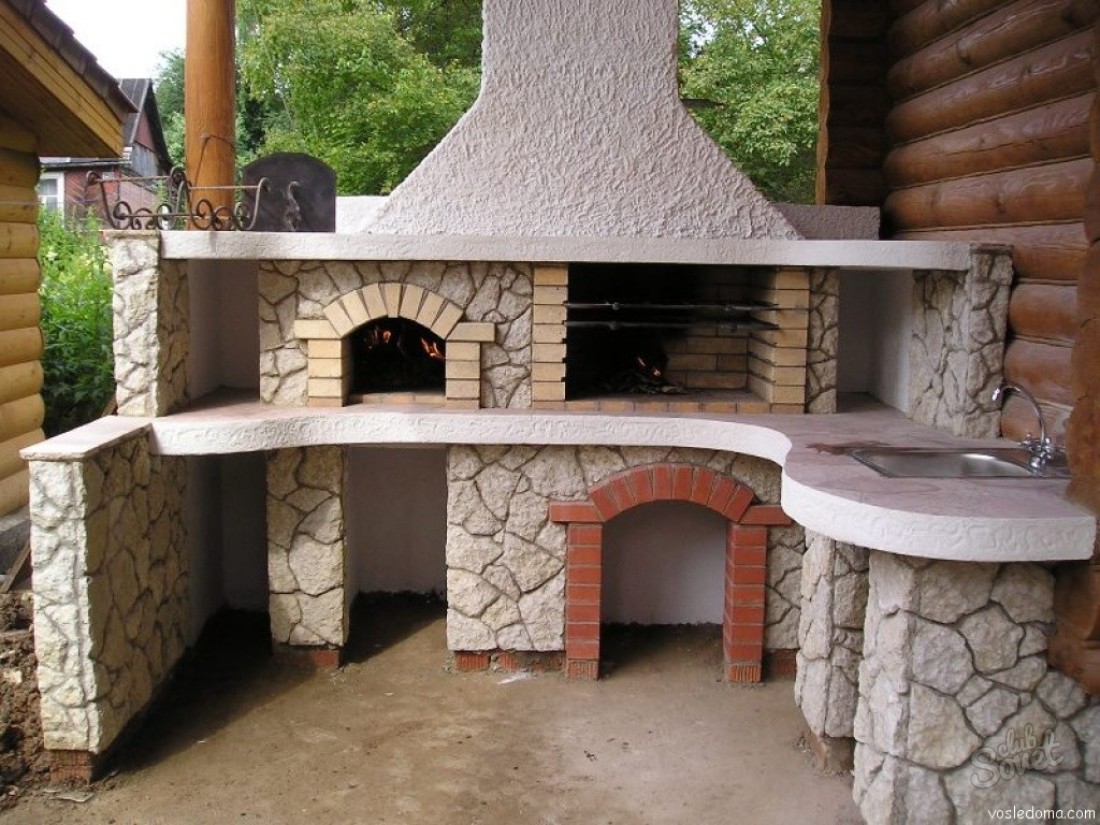

Второй вариант мангала

Для создания кирпичного устройства требуется заранее позаботиться о наличии следующих инструментов и материалов:

  • лопата;
  • мастерок;
  • кельма;
  • уровень;
  • цемент;
  • кирпич;
  • песок;
  • емкость.

Строительство фундамента

Сначала необходимо вырыть яму, максимальная глубина которой не должна превышать 40 см. В нее устанавливается опалубка совместно с металлической арматурой. Она может состоять из проволоки, металлических прутьев и других стальных элементов. Все это покрывается бетоном. После заливки нужно подождать 48 часов, пока не произойдет полное схватывание стройматериала.

Изготовление коптильни

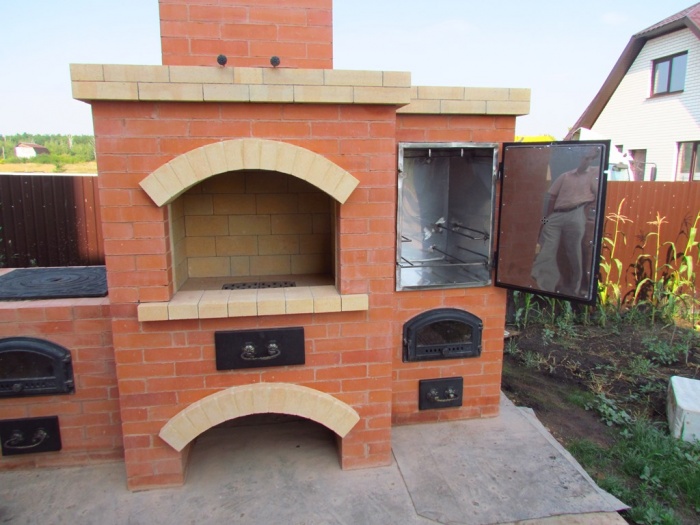

Отделение, в котором будут сжигаться дрова, можно выложить из кирпича. Высота и марка материала подбирается самим изготовителем. Никаких стандартов в этом случае не существует.

Для кладки очага необходимо обладать строительными навыками. Мангалы из кирпича напоминают печные камины. В принципе это устройство и есть настоящий камин.

Можно провести его небольшую модернизацию, например, внутри отопительного устройства установить мангал из нержавеющей стали.

Оптимальные габариты такого приспособления:

  • длина – 1 м;
  • ширина – 0,5 м;
  • глубина – 0,25 м.

Для попадания в угли нужного количества воздуха топка очага изготавливается вместе с поддувалом. Иногда делается зольник.Каждый вариант мангала обязательно оборудуется двумя нишами. Для прямоугольной конструкции устанавливаются перемычки из стального уголка.

Для арочного углубления изготавливается деревянный шаблон. В самом центре арки требуется уложить замковый кирпич, который будет держать всю конструкцию.

Для арочного перекрытия высота стенки должна достигать 60 см, для прямоугольного – 80 см. На эту конструкцию укладываются два ряда кирпичей. Общая высота очага будет равна одному метру.

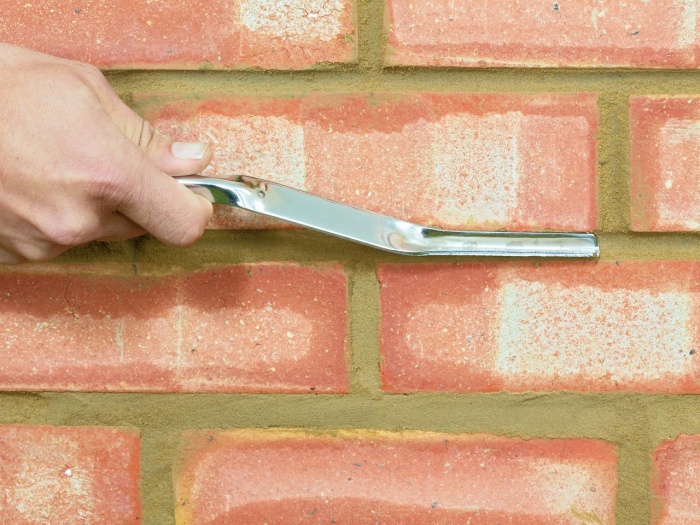

Чтобы сделать конструкцию более привлекательной, наружные стенки мангала-коптильни можно выполнить из декоративного стройматериала. Внутренняя часть очага обязательно укладывается огнеупорным кирпичом, который способен выдержать высокие температуры.

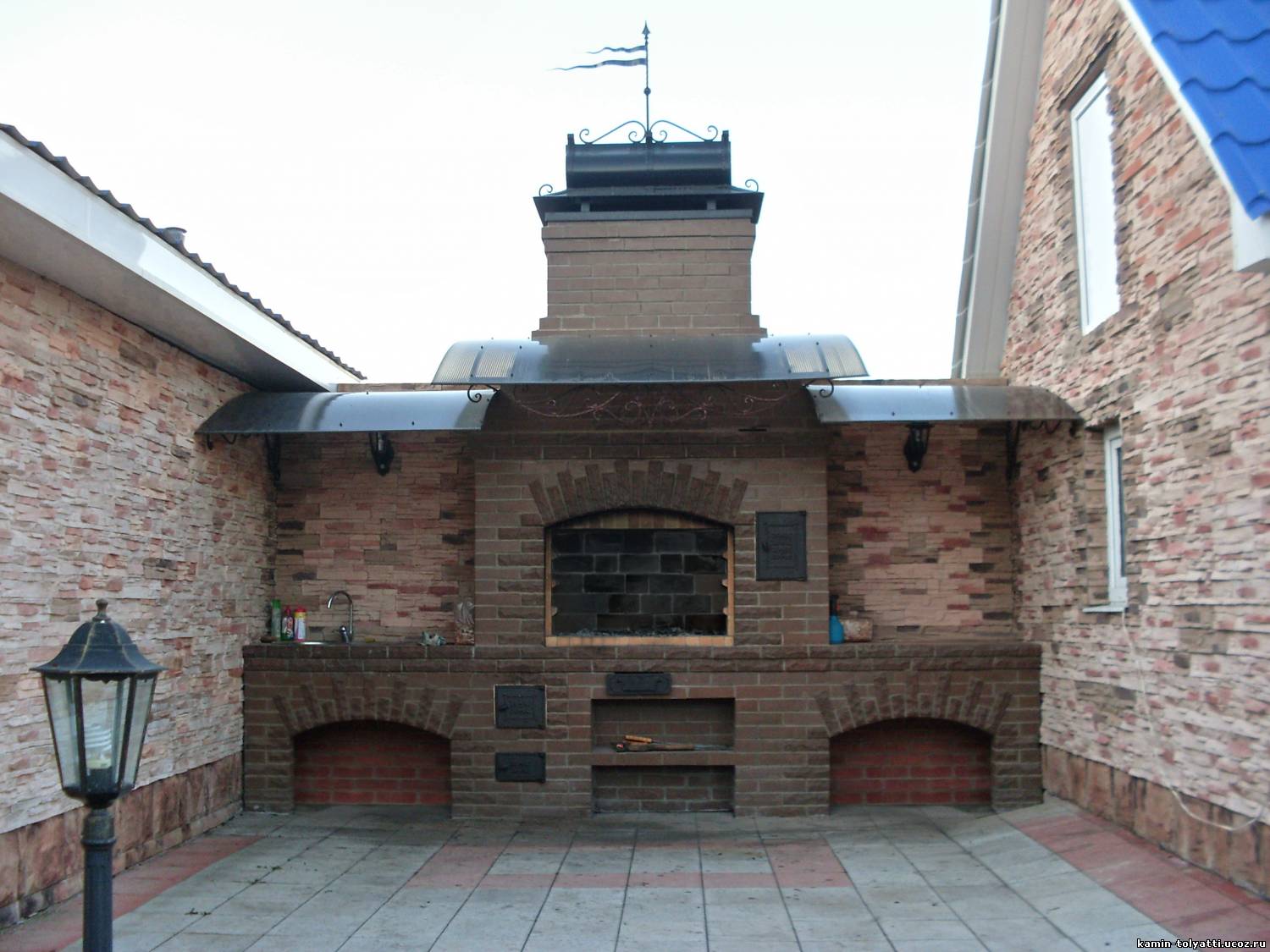

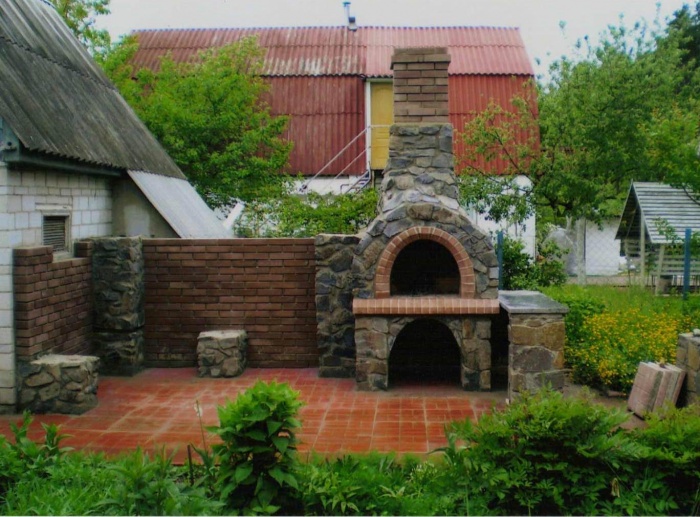

Третий вариант мангала-коптильни

Подобная конструкция является капитальной постройкой, поэтому обязательно требуется наличие устойчивого основания.

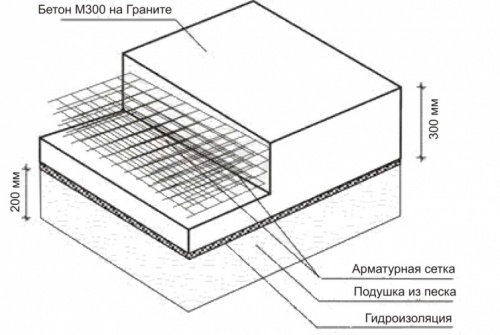

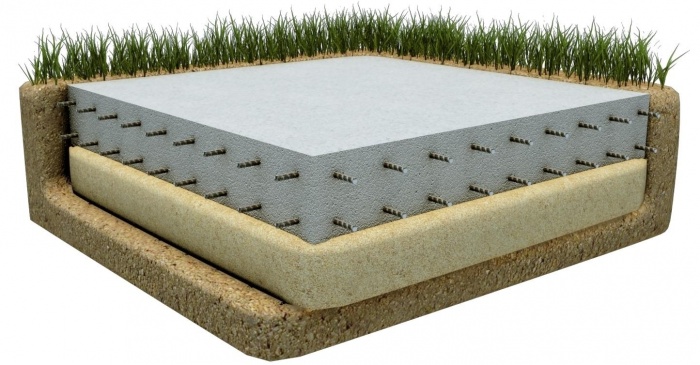

Строительство фундамента

Сначала монтируется опалубка. Чтобы цементный раствор не попал в почву, деревянная форма закрывается рубероидом. Для ее установки проводится очистка строительной площадки, снимается плодородный земляной слой. В первый ряд фундамента кладутся бутовые камни, в промежутки засыпается щебень. Уложенные кирпичи покрываются цементным раствором. При больших габаритах устройства таких слоев может быть несколько.

Перед заливкой последующего пласта необходимо выждать 24 часа до полного застывания раствора.

Для выравнивания завершающего слоя требуется воспользоваться строительным уровнем, который покажет точную горизонтальность поверхности.

Чтобы залить бетонное основание, необходимо выкопать котлован. Его дно покрывается влажным песком, затем устанавливается опалубка. После засыпки щебня монтируется арматурный каркас, который заполняется слоем измельченного камня. Далее все заливается бетонной смесью. Для высыхания фундаменту потребуется несколько дней. Следующим шагом делается гидроизоляция. Чаще всего для этих целей используется обычная полиэтиленовая пленка, но разрешается также применять и другие виды гидроизоляционных материалов.

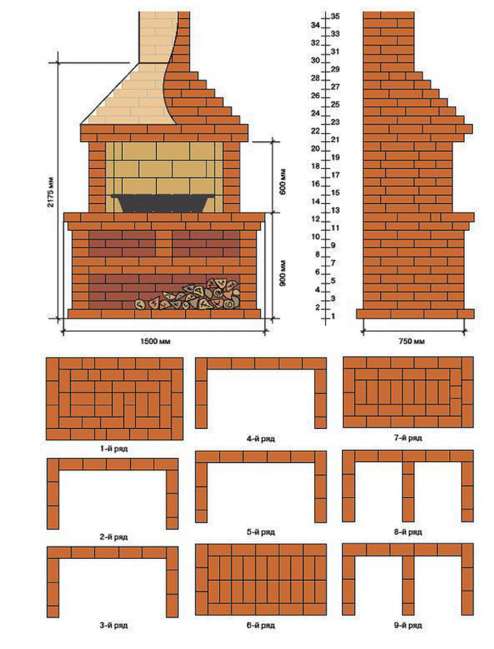

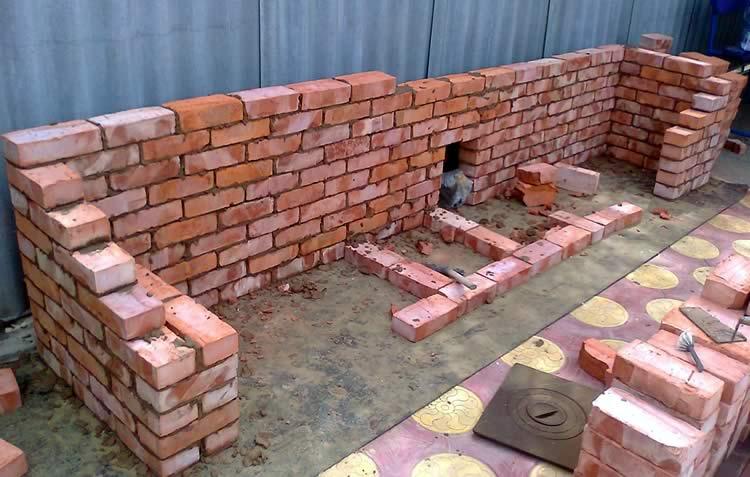

Последовательность кладки рядов

Прежде чем приступить к кладке кирпичной основы, желательно вычертить план порядовки на листе бумаги. Чтобы монтажные работы прошли без осложнений, необходимо указать местонахождение всех главных деталей мангала.

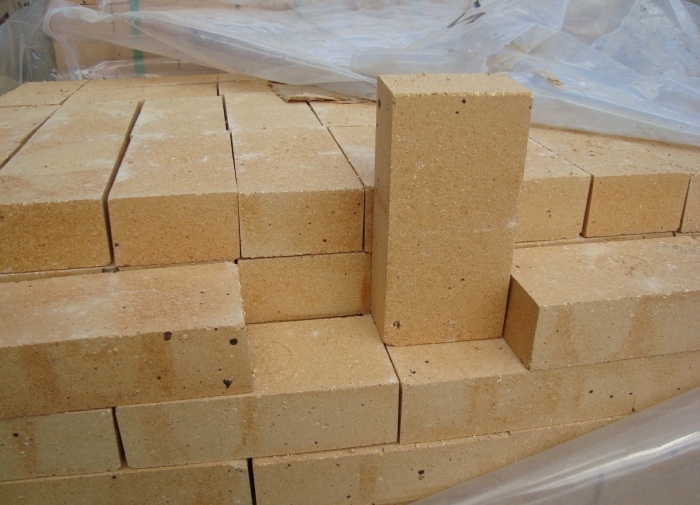

Для кладки лучше использовать печной кирпич красного цвета. При его отсутствии подойдет огнеупорный. Но при этом нужно помнить, что он менее устойчив к перепадам температур.

Для строительства такого мангала запрещено использовать силикатный кирпич с полостями.

Первый ряд выполняется без раствора. Целью такой кладки является проведение разметки, чтобы в дальнейшем строителям не пришлось подгонять бруски до нужного размера. Этот ряд требует кладки лишь целых кирпичей.

Затем определяются посадочные места, куда будут устанавливаться решетка и вертел.

Прежде чем начать кладку, блоки смачиваются водой. Через сутки верх материала высохнет, а внутренняя часть останется влажной. Кирпич перестанет впитывать воду, конструкция упрочнится.

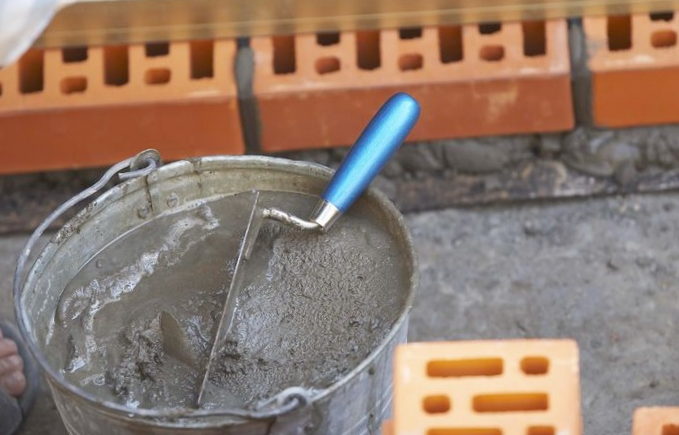

Далее для приготовления раствора понадобятся следующие компоненты:

  • песок;
  • цемент;
  • гашеная известь.

Выдерживается пропорция 3:1:1. Жидкость необходимо добавлять до тех пор, пока консистенция раствора не станет похожей на густую сметану.

Кладка первого ряда делается вразбежку. На него размещаются последующие уровни, которые необходимо начинать с угла. При выполнении таких работ соблюдение горизонтальности постоянно проверяется строительным уровнем. Чтобы придать углам повышенную прочность, их усиливают металлической проволокой.

Для жаровни в мангал устанавливаются стальные уголки. Свободное пространство между стенками заполняется арматурой. Для изготовления топки применяется только толстостенный металл.

Чтобы воздух попадал в область устройства для сжигания топлива, делаются отверстия.

Чтобы монтаж решетки не вызывал осложнений, кладется несколько кирпичей, выступающих внутрь.

При выполнении печки можно также предусмотреть основание для установки столешницы и монтажа вытяжной трубы.

Дровница и ниши, в которых будут храниться хозяйственные принадлежности, делаются между первым и восьмым рядами.

В случае наличия в конструкции арочных перекрытий на девятый уровень устанавливается фанерная опалубка толщиной не более 1 см.

Формирование дровницы длиной 18 см делается на десятом ряду из шамотных кирпичей, укладываемых ребром.

Выравнивание поверхности дровницы происходит на 11 уровне.

Столешница формируется на 12 ряду, который перекрывает оставшиеся строительные ниши.

Кирпич, уложенный по всей площади, должен иметь выпуск, равный 1/4.

Формирование топки происходит между 13-15 рядами.

По завершении 15 уровня оформляется опалубка для того, чтобы создать перекрытие топки. Для кладки применяется шамотный кирпич. При его отсутствии разрешается воспользоваться обычным.

Между 20-24 рядами делается подрезка внутренних брусков. Это дает возможность выполнить кладку в соответствии с габаритами дымохода.

Кирпичи 24 ряда должны иметь по периметру выпуск, равный 1/4. Таким образом будет выделено окончание строительства топки.

После завершения кладки печи устанавливается труба нужной высоты. Мангал-коптильня готова к эксплуатации.

При желании проводятся отделочные работы, например, поверхность облицовывается плиткой, имитирующей кирпич. В результате основание отлично гармонирует с наружными элементами стенок.

Похожие статьи:

чертежи и фото, пошаговая инструкция

Одним из самых популярных видов мангалов по праву считаются коптильни. Их многофункциональность позволит вам вкусно приготовить самые разнообразные блюда. В этой статье мы разберем с вами как делается мангал-коптильня из кирпича своими руками. Чертежи и фото, а также пошаговая инструкция – все это вы найдете в статье. Для удобства можете воспользоваться навигацией ниже.

Мангал-коптильня из кирпича

Особенности мангала-коптильни из кирпича

Мангал, барбекю и коптильня – три в одном своими руками из металла или кирпича представляют собой сочетание трех устройств. Мангал является жаровней, на которой можно приготовить мясо и рыбу. Коптильня – плотно закрывающаяся емкость из металла, в которой приготовленная еда обдается дымом. Барбекю позволяет делать прекрасные стейки.

Главной чертой уличных коптильни и мангала из кирпича является то, что приготовленная еда не имеет запах дыма, но при этом остается мягкой и сочной.

Пища, приготовленная с помощью коптильни, является полезной, так как готовится без растительного масла. В мангалах-коптилках зачастую еда приготавливается с помощью горячего копчения.

Мангал-коптильня из кирпича

Мангал коптильня из кирпича своими руками: чертежи и фото, пошаговая инструкция

Кирпичный мангал коптильня из кирпича своими руками, чертежи и фото которого предоставлены ниже, имеет следующие преимущества:

  • удобство в приготовлении пищи;
  • долговечность постройки. При правильном уходе данная конструкция прослужит вам не одно десятилетие;
  • надежность. Построив мангал-коптильню из кирпича будьте уверены, что никакие погодные условия не испортят ее;
Мангал-коптильня из кирпича

Обладает только одним недостатком: его довольно непросто сделать, имея малые познания в сооружении подобных печей.

Подготовительные работы

Перед возведением мангала вам необходимо провести некоторые подготовительные работы, а именно:

  • выбрать место для установки мангала;
  • изготовить план-проект;
  • подобрать и закупить требуемый инструмент и материалы.

С красивым оформлением

Далее мы рассмотрим как строится коптильня из кирпича своими руками. Чертежи и фото, пошаговая инструкция и рекомендации далее.

Кстати, если вы хотите рассмотреть какие можно сделать мангалы своими руками из металла – размеры и фото инструкция есть в соответствующем материале!

Определяем место для установки на участке

Некоторые воспринимают мангал не просто как приспособление для пикника, но и как место, где можно приготовить большинство основных блюд. Поэтому, выбирая место под будущий мангал-коптильню, обращайте внимание на:

  • выбирайте место, которое продувается ветром меньше всего;
  • удаленность от дома. Лучше всего расположить мангал неподалеку от дома, чтобы вам было удобно выносить посуду и продукты;
  • не стоит располагать мангал под деревьями, чтобы уменьшить риск пожара.
С красивым оформлением

Обращайте внимание на место, где вы не только сможете поставить мангал-коптильню, но и навес для него. Это поможет вам защититься от осадков при приготовлении пищи.

Проект, чертеж и схема на бумаге

На следующем этапе вам необходимо понять, как будет выглядеть ваш будущий мангал-коптильня. Для этого необходимо измерить размеры участка, а после подобрать нужный проект мангала с коптильней из кирпича в интернете. Если вы хотите сделать уникальный мангал именно под ваш участок, то лучше всего обратиться за чертежом к специалистам.

Схема



Инструменты и материалы

После составления проекта следует определиться, какие материалы потребуется в процессе сооружения мангала-коптильни из кирпича своими руками. Чертежи и фото порядовки будут далее.

В процессе работы вам понадобятся:

Также потребуется закупить следующие виды материалов:

Фундамент

При своем большом весе, мангал-коптилка нуждается в прочном основании. Идеальный вариант для такого типа обьектов – использовать фундамент монолитную плиту с армированным основанием.

Фундамент

При установке фундамента работы выполняются в заданной последовательности:

ЭтапыОбщий вид беседки
1Первоначально производится разметка участка. Для установки мангала оптимальный размер площади составит порядка 3 м2;
2Формируется котлован по заданному проектом периметру. Его уровень глубины напрямую зависит от таких характеристик, как вес мангала, данные по грунту;
3Изготавливается опалубка. Она должна быть выше уровня грунта на 50 мм. Также ее необходимо обшить внутри изоляционным материалом. В нашем случае это рубероид;
4Выкладка дна увлажненным песком. Высота слоя песка должна составлять 100 мм;
5Формирование сетки армирующего типа. Для ее изготовления требуются прутья, толщина которых составляет 10-12 мм. Их укладка должна производиться на расстоянии 10 мм. После этого они соединяются проволокой. Потребуется изготовление 2 сеток, которые соединяются между собой прутьями высотой в 50 мм;
6Укладывается армирующая решетка непосредственно в котлован. Все это заполняется смесью, приготовленной из раствора песка и цемента в пропорции 3:1. Последующие слои делаются с промежутком в сутки и формируются до краев опалубка;
7Выравнивание последнего слоя цемента.

Раствор для кладки

Перед началом строительства необходимо приготовить раствор для кладки мангала с коптильней из кирпича. Для его приготовления потребуется песок, цемент и известь гашеная. Все эти составляющие берутся в пропорции 3:1:1. Для кладки шамотного кирпича готовится раствор на глине.

Раствор для кладки

Цоколь

Следующий шаг после закладки фундамента  – строительство цоколя.

Кладка первого уровня без использования раствора позволит сделать разметку и подгонку кирпичей, и вам не придется их резать в дальнейшем. Благодаря кладке вы также сможете определиться с дальнейшим расположением решеток и вертел

Для увеличения прочности кладки кирпич предварительно смачивается водой. Первый ряд кирпича кладется без смеси, последующие ряды выкладываются таким образом, чтобы середина кирпичей следующего ряда приходилась на стык кирпичей предыдущего. Для придания прочности углам, они усиливаются с помощью проволоки.

ПорядовкаБарбекю из кирпича (чертежи и фотографии с казаном)

Порядовка

Возводя стенки вашего будущего мангала-коптилки, необходимо позаботиться, чтобы они были расположены точно вертикально. В этом вам поможет использование порядовок – определенных приспособлений в виде уголков или реек с делениями, соответствующими толщине горизонтальных рядов в  кладке (77 мм для одинарного и 100 мм для утолщенного кирпича).

Мангал из кирпича с печью под казан

Читайте также:

Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

Порядовка

Необходимо установить порядовки мангала с коптильней из кирпича еще до начала кладки на углах стенок.

Жаровня

Следующий этап в строительстве мангала – жаровня. Для этого на ее уровне устанавливаются металлические уголки, что способствует закреплению основы топки. Для обеспечения доступа воздуха некоторое количество кирпичей под жаровней должно быть уложено без раствора. Для этого хватит 2-3 щелей.

Сама топка сооружается из металла: в ней проделываются отверстия для обеспечения доступа воздуха. Для удобства установки решетки два кирпича с противоположных концов кладутся с небольшим выступом.

Стены и дымосборник

Предпоследний этап сооружения мангала из кирпича своими руками – стены и дымосборник. Первые восемь рядов отводятся под дровник. Девятый ряд предназначен для установки фанерной опалубки. В десятом ряду формируется перекрытие для ниши.

Стены и дымосборник

Кирпич в данном случае выкладывается ребром, а его толщина составляет 18 см. Следующий ряд послужит для выравнивания места хранения дров. Столешница предусмотрена на 12 ряду. С 13 по 15 ряд формируем топку. Далее дело за дымосборником

Как правило, дымосборник строится из 10 рядов кирпича, которые кладутся с уступами. Длина уступа с лицевой стороны равна 17 мм, а с боков составляет по 35 мм. Расстояния можно менять в зависимости от особенностей конструкции и от длины первого ряда.

Размеры последнего ряда вытяжки полностью должны соответствовать параметрам дымохода.

Декоративная отделка

Включает в себя облицовку печи с помощью декоративного кирпича или же камня. Для улучшения эстетического вида и удобства вокруг мангала земля выкладывается тротуарной плиткой. Также это позволит повысить уровень пожарной безопасности. Для удобства можно предусмотреть сооружение навеса и мраморную столешницу для разделочного стола.

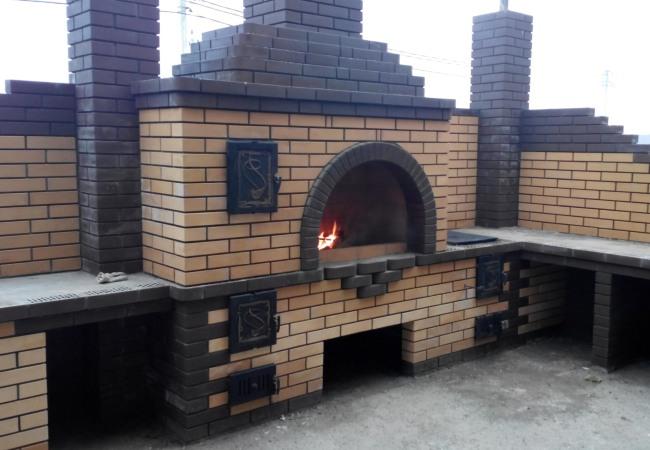

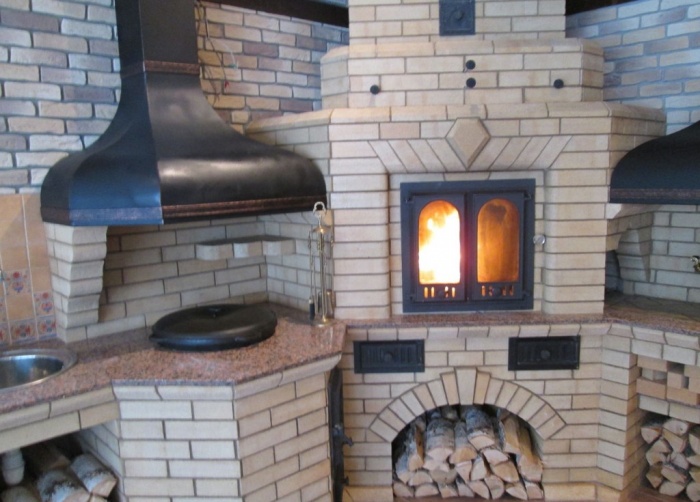

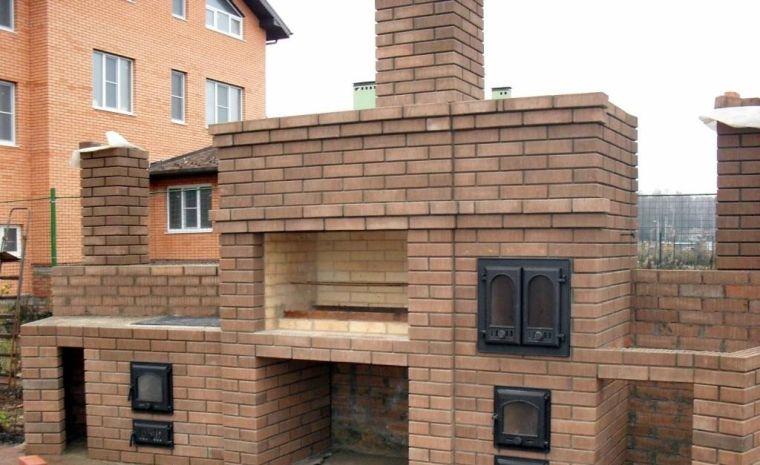

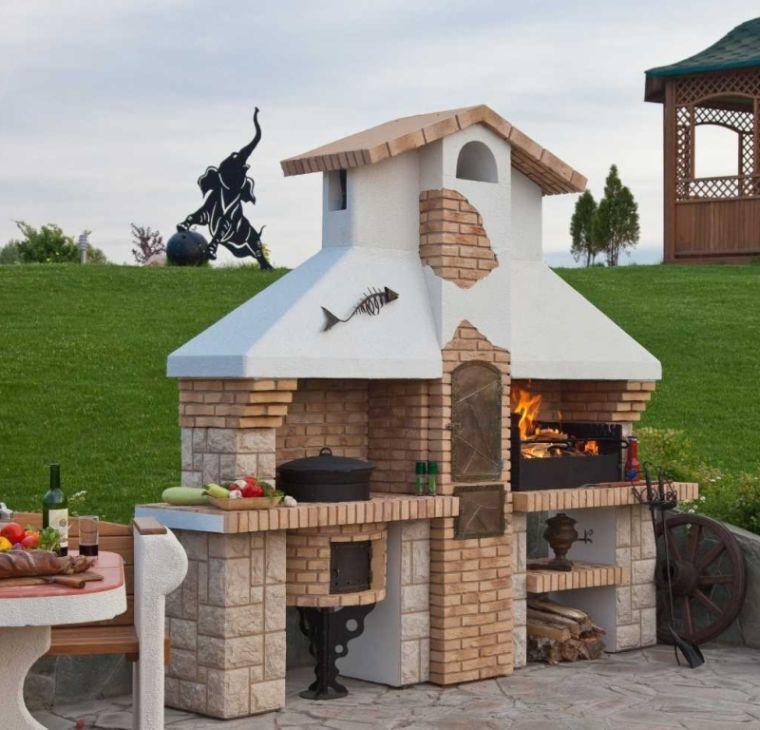

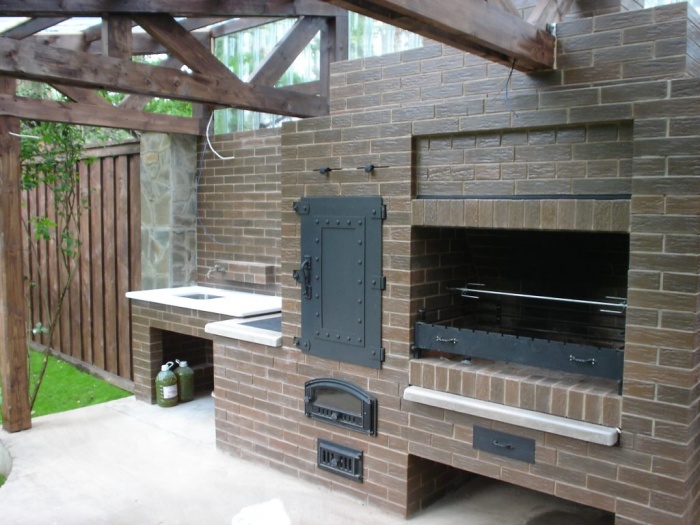

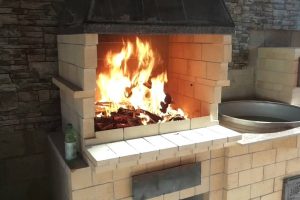

Примеры мангала с коптильней из кирпича

Итак, мы рассмотрели процесс сооружения мангала-коптильни. В заключение представим некоторые варианты мангалов с коптильней.

Барбекю — мангал-коптильня из кирпича своими руками

Создание мангала на загородной территории — мечта многих владельцев частных домов. При возведении жаровни часто используют металл — работать с этим материалом легко, но конструкция получается простой и малофункциональной. Если же хочется сделать печь, позволяющую и готовить барбекю, и коптить мясо, лучше воспользоваться кирпичом. Строительство мангала-коптильни занимает много времени, требует соблюдения технологии и внимательности при работе — любая ошибка может свести все усилия на нет. Но достоинства такой печи стоят того.

Как сделать мангал-коптильню из кирпичаКак сделать мангал-коптильню из кирпича

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана. В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

3D модель печного комплекса3D модель печного комплекса

Схема печи в сборе

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными. Кирпичный мангал легко дополнить:

  • дровником;
  • разделочным столом;
  • мойкой;
  • полками для посуды и другой кухонной утвари.

Таким образом, жаровня состоит из следующих элементов:

  1. Мангал — емкость для углей с креплениями для шампуров и решетки гриля.
  2. Очаг и отсек для копчения.
  3. Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.
  4. Дымоход (один для всех составляющих жаровни).
  5. Вспомогательные компоненты.

После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

Схема барбекю

Схема барбекю

Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.

Создание фундамента

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Схема барбекю

Схема барбекю

Пошаговая инструкция по строительству основания:

  1. Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м2.
  2. Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.
  3. Делают опалубку выше уровня грунта на 50 мм. Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.
  4. На дно котлована насыпают мокрый песок слоем 100 мм.
  5. Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.
  6. Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси. Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.
  7. Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.

Строительство мангала из кирпича

Когда фундамент наберет прочность, приступают к возведению наземной части конструкции. Кладка состоит из нескольких элементов: цоколя, поддувала, жаровни и дымохода. Для сборки мангала используют красный печной кирпич, устойчивый к сильному нагреву и перепадам температуры. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не треснет. Силикатный кирпич для возведения жаровни не подойдет.

Схема барбекю

Схема барбекю

Перед началом строительства составляется порядовка — схема укладки кирпичей. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности конструкции мангала-коптильни.

Кирпичи нужно подготовить к работе. За сутки до старта строительства материал вымачивают в воде. К началу кладки с наружной стороны кирпичи высохнут, а внутри влага задержится, что предотвратит впитывание воды из раствора.

Для скрепления кирпичей используют смесь песка, цемента и гашеной извести в пропорциях 3:1:1. Первый ряд мангала делают насухо, чтобы наметить кладку, подогнать размеры кирпичей и избежать ошибок в дальнейшем. Для первого ряда подходят как целые кирпичи, так и половинки.

Начиная со второй линии кирпичи укладывают со смещением на полкамня, чтобы стыки не совпадали. Начинают работу от угла, затем выкладывают перегородки. Через каждые два ряда ровность линий проверяют строительным уровнем. На высоте жаровен устанавливают железные уголки для закрепления базы топки, которую изготавливают из толстостенного металла. Для обеспечения притока воздуха часть кирпичей под жаровней укладывают без раствора — достаточно двух-трех щелей, чтобы огонь хорошо разгорался.

Схема барбекю

Схема барбекю

Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией. Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Тематический материал:

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться. Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Схема барбекю

Схема барбекю

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд. Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.

Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.

Барбекю с коптильней из кирпича: чертежи

Для людей, которые любят отдых на свежем воздухе со своей семьей или друзьями, обязательно понравится барбекю с коптильней. Сделать данную конструкцию вполне реально даже своими силами без больших капиталовложений. В данной статье мы рассмотрим, как построить барбекю с коптильней из кирпича, а также узнаем, как построить барбекю из старого газового баллона.

Перед началом строительства барбекю важно понимать для каких целей служит данная конструкция и почему она не сравнится с обычными мангалами. Но для начала давайте рассмотрим принцип работы барбекю, а также коптильной камеры.

Принцип работы коптильной камеры и барбекю

Люди, которые хотя бы раз готовили мясо на мангале знают, что продукт готовится за счет тепла, которое исходит снизу из древесины. Верхняя часть мяса постоянно обдувается воздухом, поэтому для равномерного приготовления пищи, шампуры приходится постоянно переворачивать.

Но коптильня- барбекю работает по совсем другому принципу. Продукты укладываются на решетку, которая расположена ниже боковых стенок на 25 см. Также, металлическая пластина для угля в барбекю делается без отверстий для тяги, полностью сплошной.

В отличии от мангала, в барбекю топливо не горит, а тлеет. Благодаря тому, что стенки барбекю отражают тепло, копчение продуктов происходит равномерно со всех сторон. Как уже говорилось ранее, благодаря тому, что над решеткой есть зазор в 25 см, образуется горячая воздушно- дымовая подушка, которая дарит продуктам подкопченный и неповторимый аромат.

Если для мангала следует подбирать только мягкое мясо, то для барбекю с коптильней таких ограничений нет. Как говорят владельцы данных конструкций, мясо получается однородно пропеченным, сочным и нежным. В современное время существует множество примеров построек кирпичного барбекю. Давайте подробнее рассмотрим, как сделать своими руками барбекю с коптильней.

Подготовительные работы

Первым делом нужно выбрать правильное место для постройки печи барбекю. Лучше всего подходит место без деревьев или кустов, вдали от дома и других построек. Никогда не стоит пренебрегать правилами пожаробезопасности. Важным моментом является также направление ветра. Например, если ветер постоянно дует от мангала в сторону дома или хозблока, то необходимо подобрать другое место для постройки барбекю.

В подготовительные работы также входит покупка необходимых материалов. Например, для строительства печи и коптильной камеры нужен огнеупорный кирпич. Когда вы берете его в руки, он не должен осыпаться или быть слишком хрупким.

В качестве огнеупорного кирпича отлично подойдет шамотный. В его составе имеется очень много глины. Поэтому шамотный кирпич легко переносит высокие температуры. Также, нужно приобрести глину, из которой будет делаться раствор для огнеупорного кирпича и цемент 300 марки для кладки дымовой трубы и облицовочных работ.

Строительство фундамента

Зачастую для строительства барбекю с коптильней из кирпича делаются чертежи, благодаря которым производятся все нужные расчеты. Например, благодаря чертежам можно узнать глубину фундамента и порядовка кирпичей. Произведя все необходимые расчеты можно приступать к строительству фундамента. Работа проходит следующим образом:

  1. Выкапываем котлован глубиной 30- 40 см. Если планируется постройка большого комплекса, глубина котлована должна быть до 70 см.
  2. На дно котлована засыпаем слой песка и щебня, после чего поверхность тщательно утрамбовываем.
  3. Укладываем на дно металлические прутья, которые придадут конструкции прочности и не позволят фундаментной подушке потрескаться. Для того чтобы при заливке прутья не разъехались, их нужно связать проволокой или пластмассовыми хомутами.
  4. Из прочных досок делаем опалубку, внутрь которой производим заливку бетона.

Совет! Для того чтобы бетон не потрескался в жаркую погоду нужно накрыть бетон пленкой, которая задержит в бетоне влагу.

Кладка барбекю с коптильней

Не стоит строить самую простую конструкцию барбекю. В современное время существует множество идей, благодаря которым можно сделать многофункциональные барбекю с коптильней, складом для посуды и многим другим. На фото можно увидеть пример многофункционального барбекю с мангалом, коптильней и даже мойкой.

Как мы уже говорили ранее, для строительства барбекю необходимо приобрести огнеупорный и облицовочный кирпич. Строить печку из обычного кирпича не рекомендуется, так как в процессе эксплуатации от быстро испортится.

Кроме кирпича нужно приобрести смесь, на которую будет ложиться огнеупорный кирпич. Раствор из цемента не подойдет по той причине, что он не предназначен для высоких температур. Огнеупорный кирпич должен ложиться на глиняный или специальный огнеустойчивый раствор. Если говорить о глиняном растворе, то его легко приготовить, и он очень дешевый.

Для приготовления глиняного раствора нужно замочить глину в металлической емкости на 3 дня. После этого, при помощи самодельной трамбовки трамбовать глину постепенно добавляя песок. В растворе не должно быть камней или глиняных грудок. Для того чтобы понять правильная ли консистенция, нужно лопатой немного зачерпнуть раствора. Глиняный раствор должен понемногу сползать с лопаты, а не растекаться по поверхности лопаты. Для того, чтобы придать глиняному раствору прочности, в его состав добавляется поваренная соль.

Но глиняный раствор имеет некоторые минусы, которые при строительстве следует учитывать. Например, глиняный раствор не подходит для строительства вытяжной трубы. Обычно его заменяют на цементный или известняковый. Также, глина боится воды, поэтому ее нужно защищать от влаги.

В продаже существуют много смесей, предназначенных для кладки печи барбекю. Перед покупкой следует уточнить для какой температуры предназначена данная смесь. Например, в продаже есть смеси для кладки стенок, топок или камина.

Для того чтобы сделать барбекю с коптильней из кирпича, нужно обязательно составить чертежи. Чертежи барбекю с коптильней можно увидеть на фото ниже. Порядовка кирпича должна проходить строго по чертежам. Высоту жаровни и гриля необходимо сделать под собственный рост.

Коптильная камера обычно делается горячего метода. В некоторых моделях для обеспечения холодного метода копчения, дымовую трубу нужно вывести с жаровни. Для того чтобы отвести дым нужно построить дымоход с заслонкой и специальный свод над жаровней. Благодаря такому дымоходу, конструкция будет казаться массивной и необычной.

Коптильня из газового баллона

В последнее время стали очень популярными мангалы, барбекю или коптильни из старых газовых баллонов. Данные изделия очень необычные и многофункциональные. Например, сделав барбекю из газового баллона своими руками вы не только приготовите очень вкусное мясо или шашлык, но и приятно удивите своих друзей.

Некоторые мангалы и барбекю из газовых баллонов делают в виде поезда или даже подводной лодки. Пределов фантазии нет, поэтому не бойтесь экспериментировать. Коптильня своими руками делается несложно. Процесс проходит следующим образом:

  1. Для начала нужно приобрести старый газовый баллон.
  2. Промываем баллон изнутри водой.
  3. При помощи ножовки спиливаем горловину постоянно поливая место спила водой. Данную работу нужно производить вдали от дома, так как газ имеет сильный запах.
  4. В горловину залейте воду и хорошенько промойте баллон.
  5. После промывки, можно приступать к резке баллона. Мелом начертите где должна быть дверца барбекю и приступайте к резке.
  6. Отрезав «дверцу» баллона, нужно прикрепить дверные петли.

Вывод

Как мы увидели из данной статьи, можно по-разному сделать барбекю с коптильной камерой. Перед началом строительства нужно продумать для каких целей будет служить данная конструкция, составить чертежи и решить сколько денег планируется вложить. Если планируются небольшие капиталовложения, то отличным решением будет металлическая барбекюшница с коптильней. Не бойтесь экспериментировать и результат не заставит вас ждать.

Отправить ответ

avatar
  Подписаться
Уведомление о
