САД, ЦВЕТНИК И ОГОРОД. Семь дачных чудо-помощников
Необычный ручной садово-огородный инструмент (фото, видео, чертежи)
1. Плоскорез Фокина
Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.
Плоскорез Фокина чертеж:
Плоскорез Фокина «Стриж»
2. Рыхлитель Чудо-лопата «Пахарь»
Рыхлитель Чудо-лопата «Пахарь» чертежи:
Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.;
Чудо-лопата Прокопенко
Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя
1.Глубокая обработка почвы без оборота пласта.
2.Высокая производительность труда.
3.Не требуется значительных физических усилий при обработке пласта.
4.Доступна в изготовлении.
Способ применения:
Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.
Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.
Для удобства транспортировки можно изготовить разборную конструкцию.
Чудо-лопата Прокопенко чертежи:
3. Чудо-вилы поворотные
Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к «рулю». При этом в 3-4 раза возрастает производительность перекопки.
Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.
Чудо-вилы поворотные фото:
4. Чудо-лопата монаха — отца Геннадия
Чудо-лопата монаха — отца Геннадия фото и чертежи:
5. Чудо-колун
Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.
Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.
Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.
Чудо-колун фото:
6. Чудо-окучник картофеля
Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.
Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.
Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.
Чудо-окучник картофеля фото и чертежи:
7. Рыхлитель грунта «Торнадо»
Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.
Рыхлитель грунта «Торнадо» фото и чертежи:
Источник
7 дачных чудо-помощников! Необычный ручной садово-огородный инструмент
Необычный ручной садово-огородный инструмент (фото, видео, чертежи)
1. Плоскорез Фокина
Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.
Плоскорез Фокина чертеж:
Плоскорез Фокина «Стриж»
2. Рыхлитель Чудо-лопата «Пахарь»
Рыхлитель Чудо-лопата «Пахарь» чертежи:
Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.
Чудо-лопата Прокопенко
Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя
1.Глубокая обработка почвы без оборота пласта.
2.Высокая производительность труда.
3.Не требуется значительных физических усилий при обработке пласта.
4.Доступна в изготовлении.
Способ применения:
Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.
Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.
Для удобства транспортировки можно изготовить разборную конструкцию.
Чудо-лопата Прокопенко чертежи:
3. Чудо-вилы поворотные
Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к «рулю». При этом в 3-4 раза возрастает производительность перекопки.
Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.
Чудо-вилы поворотные фото:
4. Чудо-лопата монаха — отца Геннадия
Чудо-лопата монаха — отца Геннадия фото и чертежи:
5. Чудо-колун
Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.
Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.
Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.
Чудо-колун фото:
6. Чудо-окучник картофеля
Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.
Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.
Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.
Чудо-окучник картофеля фото и чертежи:
7. Рыхлитель грунта «Торнадо»
Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.
Рыхлитель грунта «Торнадо» фото и чертежи:
Источник
Чудо-лопата —интересное изобретение священника Геннадия Хлопова
Лопата «Вятский пахарь» была изобретена Георгием Купцовым, настоятелем вятского Храма мучениц Веры, Надежды, Любови и матери их Софии, в 2006 году для культивации лесной целины. В работе над конструированием данной лопаты
Кому не знакомы чувство противной усталости и дискомфорта в спине от осенней или весенней вспашки сада-огорода. Веками люди ковыряются в земле с штыковой лопатой в руках – прекрасным и лаконичным по устройству изобретением, но не настолько универсальным, чтобы вечно только ею перемалывать свои грядки.Лопата «Вятский пахарь» – интересное изобретение православного священника Геннадия Хлопова, которое в разы увеличивает производительность труда и, одновременно, резко понижает шансы садовода загнуться от боли в пояснице. При этом определенную преемственность чудо-лопата Геннадия Хлопова сохраняет: она похожа на штыковую лопату, так же предельно проста по конструкции, а по чертежам лопату вятский пахарь изготовить для домашнего мастера проще, чем многие другие разновидности чудо-лопат.
Применяется лопата монаха для ручной перекопки почвы, но можно ее использовать и для прокладки траншей. В отличие от привычной нам штыковой лопаты, она несимметрична, при работе с ней трудно сменить ноги, но вряд ли это большой недостаток, можно сделать лопату под левую или правую рабочую ногу.
В верхней части лопаты располагаются две длинные горизонтальные рукоятки, напоминающие велосипедный руль, а в самом начале, когда монах-изобретатель ее придумал, как раз такой руль и использовался.
Работа основана на вдавливании рабочей части лопаты в землю ногой и последующем перевороте пласта земли боковым лемехом при помощи верхних ручек. Сохранение при работе вертикального положения работающего уменьшает нагрузку на позвоночник.
Как сделать самому лопату “Вятский пахарь”?
Н.М. Мандригель из г. Днепродзержинска предлагает сделать лопату отца Геннадия по чертежу, который близок к оригиналу, а модель, изготовленная по данной схеме, проверена и хорошо себя показала.

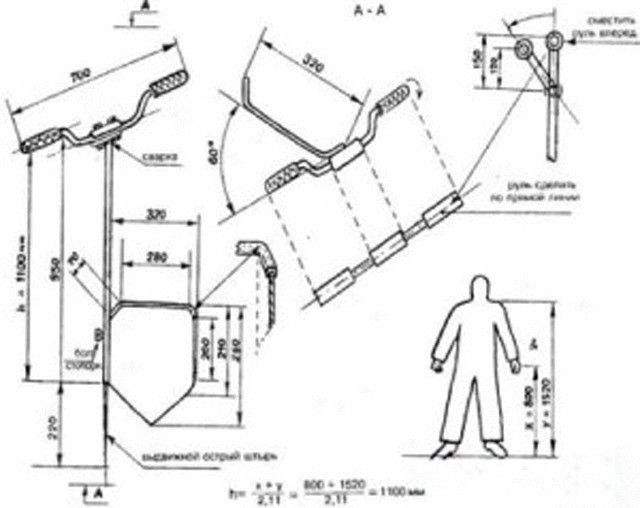

чертеж чудо-лопаты
При изготовлении лопаты используются следующие материалы: руль от велосипеда, на который можно одеть обрезки шланга для удобства; труба из нержавейки диаметром 22 мм; лопата из холоднокатаной нержавейки толщиной 2 мм; штырь с пружиной или стальной подвижный (отрегулировать по грунту). Руль выровнен по прямой линии. Штырь входит в трубу и крепится болтом М8 и служит для проворачивания чудо-лопаты. формула на рисунке указана для определения высоты лопаты от руля (верхней части) к режущей части.
Ручной плуг «Вятский пахарь» (лопата отца Геннадия) своими руками (чертежи и схемы)
Ручной плуг «Вятский пахарь» (лопата отца Геннадия) своими руками (чертежи и схемы)
Ручной плуг «Вятский пахарь» (лопата отца Геннадия) — инструмент для быстрого вскапывания земли. Повышает производительность вспашки в 4 раза по сравнению с обычной лопатой. За счет поворотного способа работы совершенно не нагружает поясницу. Усилия прикладываются только к «рулю».
Лопата монаха Геннадия регулируется по высоте, что позволяет идеально подогнать её под рост землепашца. Ширина ковша 30 см — в 1,5 раза шире обычной лопаты. Вспашка земли происходит быстро и легко! Подходит для целины, плотного грунта, дернистой почвы.
Лопата отца Геннадия «Вятский пахарь»:
Увеличивает скорость вскапывания земли примерно в 4 раза;
В отличие от обычной лопаты не требует от вас нагибаться и приседать;
За один прием вытаскивает объем земли в 2 раза больше, чем лопата;
Несколько лет назад показывали по телевидению, как священник в российской глубинке ловко копал участок странной лопатой, в верхней части которой было … велосипедный руль. Меня это очень заинтересовало (сам я ту передачу не видел), и со слов жены, которая видела ту передачу, сконструировал чудо лопату, которой можно легко перекапывать землю в два раза быстрее и совсем не нагибаясь, тем самым не нагружая спину.
Материалы для изготовлення лопаты использовал подручные:
1. Руль из старого велосипеда, на ручки надел куски шланга, так удобнее работать
2. Труба из нержавеющей стали диаметром 22 мм.
3. Лопата из холоднокатаной нержавейки толщиной 2 мм
4 Штырь с пружиной или стальной подвижный (отрегулировать по грунту).
За рубежом, а также и в нашей стране с каждым годом придумывают нечто новое в рыхлении почвы, чтобы не нарушалась микрофлора, а микроорганизмы оставались на своем уровне: нижние — внизу, а верхние-вверху, что очень важно для будущих урожаев на приусадебных и дачных участках.
При копании такой лопатой получаешь одно удовольствие: хочется работать и работать, при этом совсем не устаешь. Очень она хороша для пожилых людей, болеющих радикулитом и другие болезни позвоночника.
Для перекопки травы или злаковых она не подходит, потому что землю нужно переворачивать корнями вверх, а она проворачивает почву только на 180 граградусов, а при резком движении достаточно и 100-120 градусов
Можно использовать материал и от шахтерской лопаты. От роста человека (а именно рычага руки) я вывел формулу:
Таким образом я определил высоту чудо-лопаты — от руля (верхней части) к режущей части (внизу лопату заточил).
Руль выровнял по прямой линии. Штырь входит в трубу и стопорится болтом 2,11 М8 и служит для проворачивания чудо-лопаты.
Начинать копать нужно справа налево или справа назад
Н.М МАНДРИГЕЛЬ. пр. Дружбы народов, 33/119,
г. Днепродзержинск Днепропетровской обл.
Чертежи лопаты:
Священник из Кировской области изобрёл чудо-лопату. Новости. Первый канал
Вскопать большую грядку, скажем, под картошку, это адское мучение для любого дачника. Никто не поверит, что без мотокультиватора это можно сделать, не перетрудив спину.
Однако монах из Кировской области сумел так усовершенствовать лопату, что никаких страданий она больше не доставляет. Говорит, что оригинальную конструкцию ему подсказал сам Всевышний.
Репортаж Юрия Чухина.
Изобретение отца Геннадия, конечно, вряд ли сможет перевернуть всю Землю. Но значительно облегчить работу с помощью такой лопаты вполне возможно.
Отец Геннадий: «Это называется лемехом. Он в полтора-два раза шире, чем обыкновенная лопата. И за счёт рычага позволяет брать земли гораздо больше, без особых физических усилий».
В отличие от обычной лопаты здесь две рукоятки, а сама конструкция легко собирается и разбирается. Своё изобретение отец Геннадий назвал «Вятский пахарь». Получилось что-то вроде ручного плуга. Лемех «пахаря» легко режет дёрн, земля отваливается вдоль борозды.
Ровный пласт земли и выглядит так, словно прошёл мотоплуг. Монах говорит, на небольших участках «Вятский пахарь» может заменить и трактор, и лошадь. Как раз такой — традиционные дачные шесть соток — у кировчанина Михаила Овечкина. Садово-огородный эксперимент: «Вятский пахарь» у отца Геннадия против обычной лопаты у садовода Овечкина.
Михаил Овечкин, садовод: «Соревновались мы копать полчаса. Отец Геннадий уже закончил за 15 минут, а ещё свою территорию не закончил. Производительность этой лопаты раза в четыре, как я вижу, лучше, выше, чем моя, родная».
Ещё одна придумка отца Геннадия — «Вятский пахарь» можно регулировать по росту землепашца. А раз так — то не надо нагибаться. Собственно, из-за больной спины он и подался в изобретатели. Во время вспашки обычной лопатой поясница болела неимоверно.
Отец Геннадий: «Элемент Божьего промысла в любой истории находится. Когда человек с больной спиной и больными суставами возопил: «Господи, хочу копать, но не могу!», ну как вы думаете, кто помог, по чьему промыслу это родилось?».
Несколько лопат, изготовленных монахом кустарным способом, уже разошлись по Кирову. Первым опробовал новинку отец Георгий Купцов. И сейчас священнослужитель уже сам даёт на даче уроки мастерства своим детям. Изобретением заинтересовались и прихожане. Зоя Власова особенно оценила те самые ровные борозды, которые оставляет после себя «Вятский пахарь». Картошку в них высаживать — просто идеально.
Зоя Власова, дачница: «Копается единая борозда. И при посадке картошки не нужно копать под каждую картофелину лунку. А единой бороздой положить на расстоянии 30 сантиметров клубень от клубня, и очень удобно и быстро получается».
А сам отец Геннадий уверен, что такую лопату при желании и старании может сделать каждый. Тайны из своего изобретения он делать не намерен, и с радостью раскроет секрет изготовления любому желающему. Ведь и создавался «Вятский пахарь», чтобы помочь людям.
О клубе — Яхт клуб Ост-Вест
Яхт-клуб «Ост Вест» вырос из парусной секции 93 спортивного клуба Балтийского флота. В 1985 году в Калининграде появились три уже не новые килевые парусные яхты. Две класса «Четвертьтонник» и одна «Полутонник». Все корпуса деревянные, постройки Таллинской экспериментальной верфи спортивного судостроения. Капитанами яхт были назначены в то время действующие офицеры ВМФ: Багров И.Л., Жадобко С.М., Нечасткин О.А. Позднее, в 1987 году, появились ещё две новые яхты: деревянный «Четвертьтонник» «Норд» и пластиковый «3/4 тонник» «Аскольд» ( Типа «Телига-104», Польской постройки).
С началом перестройки в начале 90-х годов, когда было открыто более-менее свободное плавание по Мировому океану, а не только в территориальном море СССР, экипажи буквально ринулись «На Запад». «Четвертьтонники» ( капитаны Жадобко С.М., Горшков В.С.,Нечасткин О.А. ) активно осваивали Вислинский и Гданьский заливы – порты Гданьск, Элдьблонг, Гдыня, Крыница Морска, Хель и с тех пор яхтсмены нашего клуба поддерживают исключительно тёплые и дружеские отношения с польскими яхтсменами этого региона. Эти отношения никогда, ни разу за прошедшие годы не были омрачены политическими передрягами между нашими государствами.
С появлением яхты «Аскольд» спортивные дальние походы совершались каждый год. Освоены порты и яхтенные гавани Польши, Германии, Дании, Швеции, Голландии и Великобритании. Походы имели и политическую подоплёку: мы несли на Запад флаг нового государства – Россия. В тот период на «Аскольде», в разные годы ходили капитанами: Горшков В.С., Жадобко С.М., Багров И.Л.
Осенью 1992 года офицеры – члены парусной секции Спортклуба Балтийского флота участвовали в дерзком, по своей сути, и не безопасном, по существу, выводе двух яхт из Рижского яхтклуба ВМФ в Калининград. В этом экстремальном походе принимали участие Шуткин А.Н., Корогодский С.Н., Горшков В.С. и другие офицеры ВМФ. Несмотря на сопротивление, в том числе и силовых структур Латвии, яхты благополучно дошли до Калининграда. Это были деревянные яхты: две — постройки Ленинградской верфи ВЦСПС типа «Л-6», «Арктика» и «Балтика», а так же один «Четвертьтонник» Таллинской постройки «Ушкуйник». Яхта «Балтика» простояла на стенке в навигацию 1993 года пока экипаж не возглавил яхтенный капитан Евченко С.В.
В 1993 году экипаж офицеров ВМФ с капитаном Горшковым В.С. на яхте «Арктика» был приглашён наследником Английского престола принцем Чарльзом в королевский яхт-клуб «Вулверстоун» (Порт Ипсвич) на празднование 150 — летия образования этого яхт-клуба.
Как сделать чудо лопату? Видео.
Несколько лет назад показывали по телевидению, как священник в российской глубинке ловко копал участок странной лопатой, в верхней части которой было … велосипедный руль. Меня это очень заинтересовало (сам я ту передачу не видел), и со слов жены, которая видела ту передачу, сконструировал чудо лопату, которой можно легко перекапывать землю в два раза быстрее и совсем не нагибаясь, тем самым не нагружая спину.
Материалы для изготовлення лопаты использовал подручные:
1. Руль из старого велосипеда, на ручки надел куски шланга, так удобнее работать
2. Труба из нержавеющей стали диаметром 22 мм.
3. Лопата из холоднокатаной нержавейки толщиной 2 мм
4 Штырь с пружиной или стальной подвижный (отрегулировать по грунту).
За рубежом, а также и в нашей стране с каждым годом придумывают нечто новое в рыхлении почвы, чтобы не нарушалась микрофлора, а микроорганизмы оставались на своем уровне: нижние — внизу, а верхние-вверху, что очень важно для будущих урожаев на приусадебных и дачных участках.
При копании такой лопатой получаешь одно удовольствие: хочется работать и работать, при этом совсем не устаешь. Очень она хороша для пожилых людей, болеющих радикулитом и другие болезни позвоночника.
Для перекопки травы или злаковых она не подходит, потому что землю нужно переворачивать корнями вверх, а она проворачивает почву только на 180 граградусов, а при резком движении достаточно и 100-120 градусов
Можно использовать материал и от шахтерской лопаты. От роста человека (а именно рычага руки) я вывел формулу:
Таким образом я определил высоту чудо-лопаты — от руля (верхней части) к режущей части (внизу лопату заточил).
Руль выровнял по прямой линии. Штырь входит в трубу и стопорится болтом 2,11 М8 и служит для проворачивания чудо-лопаты.
Чертежи изготовления чудо-лопаты добавляю. Меня такое орудие труда удовлетворяет, работаю в охотку и особо не напрягаясь. Советую всем изготовить такую чудо-лопату, дабы облегчить свой не легкий труд.
Н.М МАНДРИГЕЛЬ. пр. Дружбы народов, 33/119,
г. Днепродзержинск Днепропетровской обл.
Чертежи лопаты
