Откидная лестница на чердак - Всё о лестницах

Как сделать раскладную или выдвижную лестницу на чердак своими руками

Пространство между потолком и крышей в частных домах занимает чердачное помещение. Оно используется владельцами для хранения вещей, предоставляет возможность проводить осмотр и ремонт внутренней стороны кровельного пирога. Складная лестница, установленная чтобы попасть на чердак, может быть изготовлена своими руками. Переносные конструкции типа стремянки не всегда удобны и надежны. Стационарный вариант, который легко выдвигается при необходимости, а основную часть времени находится в сложенном состоянии, станет оптимальной моделью для небольшого пространства.

Классификация чердачных лестниц

  1. По месту установки:
    • наружные – монтируются снаружи здания, недостатком является необходимость покидать помещение в любую погоду;
    • внутренние – размещаются в доме.
  2. По конструкции:
    • монолитные – винтовые или маршевые;
    • переносные – приставные, стремянки;
    • складные – раздвижные, раскладные, ножничные, откидные.

Монолитные конструкции обеспечивают полную безопасность подъема на чердак. Но занимают полезную площадь комнаты. Переносные модели удобны как временный вариант, но для постоянного использования они не годятся из-за повышенной опасности травматизма. Оптимальным выбором считается складная лестница на чердак, которая занимает минимум места. Такая конструкция часто крепится на люк, она имеет компактные размеры, а изготовление ее своими руками позволит сэкономить средства.

Особенности складных конструкций

Трансформирующиеся модели имеют несколько вариантов исполнения, из которых можно выбрать подходящий для своего дома. При проектировании изделия следует учитывать не только размеры, но и особенности конструкции. Минимальное количество секций раскладной лестницы должно составлять 3 штуки. Модель, состоящая из 2 частей, потребует существенно увеличить размеры чердачного люка. Раскладная лестница опускается вручную, с использованием груза для утяжеления, или автоматически, с применением электрического привода.

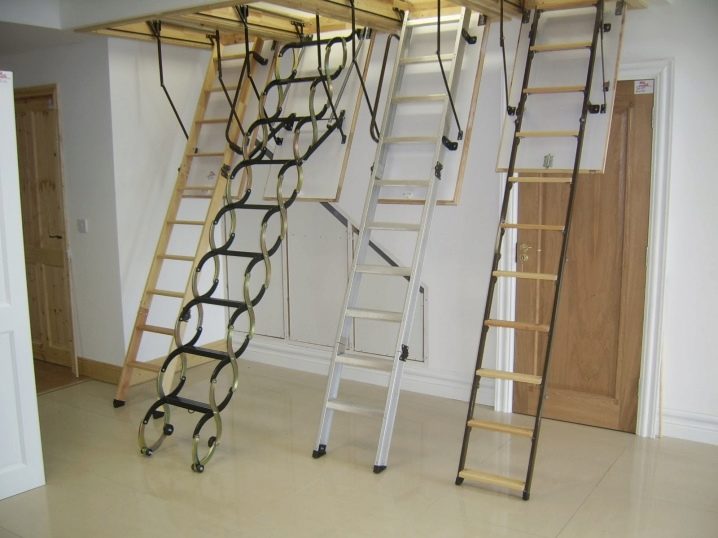

Разновидности складных чердачных лестниц

Телескопическая модель состоит из частей, задвигающихся друг в друга. Материалом для нее служит алюминий, обладающий легкостью, прочностью, стойкостью к коррозии. Она компактная, функциональная, прослужит долгое время, но своими руками такое изделие изготовить сложно. Возможен вариант монтажа на люк готовой конструкции.

Ножничная модель производится из металлических деталей. Она складывается по принципу гармошки. Прочная конструкция с удобными ступеньками имеет один недостаток – со временем в местах соединений появляется скрип. Предотвратить проблему позволит своевременное смазывание мест крепления.

Ножничная лестница надежна и имеет красивый внешний вид

Откидная лестница не будет занимать ни одного лишнего сантиметра. Она сложна в проектировании и монтаже. Ее ступени крепятся на тетиве карточными петлями, а в сложенном положении откидная модель фиксируется на стене.

Выдвижная лестница на чердак состоит из нескольких секций, верхняя часть прочно крепится на люк, она равняется размеру крышки. Остальные секции соединяются специальной фурнитурой и шарнирами. При раскладывании они образуют ровный лестничный марш. Привести изделие в рабочее положение несложно, благодаря его подвижности. Отличие телескопической и раздвижной моделей в способе скольжения секций. В первом случае они размещаются одна в другой, а во втором – двигаются при помощи роликов снаружи по направляющим.

Рекомендации по размерам

Конструкция для подъема на чердак должна устанавливаться в месте, где она не будет создавать помех, обычно это холл или коридор. Раздвижная и складная лестница подгоняется под стандартные размеры, которые разработаны с учетом требований безопасности:

  • угол наклона конструкции составляет 65-75 градусов, большее значение сделает использование небезопасным, а меньшее потребует много места для размещения;
  • оптимальная ширина лестницы 65 см;
  • рекомендуемое количество ступеней – 13-15 штук;
  • длина конструкции должна составлять около 3,5 м, при увеличении она теряет жесткость и прочность, усложняются процессы опускания и подъема;
  • удобное для передвижения расстояние между ступенями – 19,3 см;
  • лестница, сделанная своими руками, рассчитывается на нагрузку до 150 кг;
  • безопасная толщина ступенек составляет 1,8-2,2 см;
  • горизонтальные перекладины монтируются параллельно полу, для безопасности их дополняют противоскользящими накладками.

Чердачный люк тоже имеет стандартные размеры, его параметры – 120х70см, они обеспечивают беспрепятственный проход и минимальную потерю тепла.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

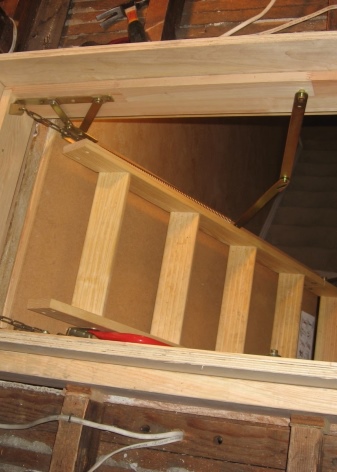

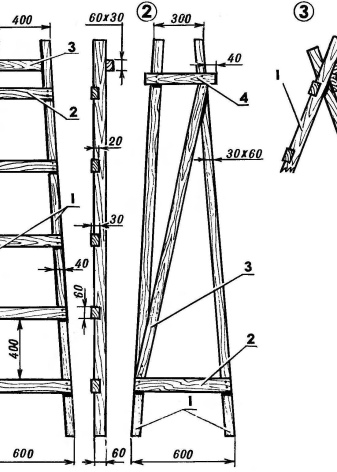

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

  • деревянные бруски размером 2х3 см;
  • карточные петли;
  • саморезы;
  • крючок с петлей.
  1. Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
  2. Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
  3. Металлические петли прикручиваются для соединения секций. Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
  4. На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
  5. Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Изготовление люка

Если складная лестница размещается на крышке проема, она не видна из помещения и не станет помехой в интерьере. Простые чертежи помогут определиться с размерами люка и изделия. Измерив стороны прохода в чердачное помещение, начинают собирать люк своим руками.

Необходимо подготовить следующие материалы:

  • бруски сечением 50х50м;
  • лист фанеры 10 мм;
  • клей ПВА;
  • крепеж;
  • дверная защелка с ручкой.

От бруска отрезается две части равные длине проема и две аналогичные его ширине (120х70 см). Каждый край бруска выпиливается на половину ширины. Эти участки намазываются клеем ПВА и склеиваются между собой в прямоугольник. Для удержания точной диагонали на рамку крепятся прямоугольные треугольники из фанеры, называемые косынки. После высыхания клея бруски дополнительно соединяют саморезами, а косынки убирают. К заготовке прикручивается подготовленный лист фанеры. Конструкция примерятся к проему. Чтобы люк удерживался в закрытом положении, в него врезают дверную защелку. Фурнитура имеет удобную ручку, с помощью которой люк будет открываться.

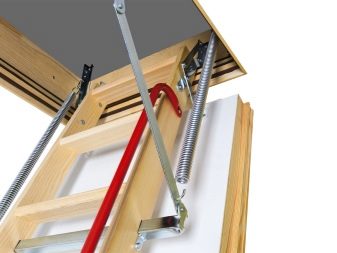

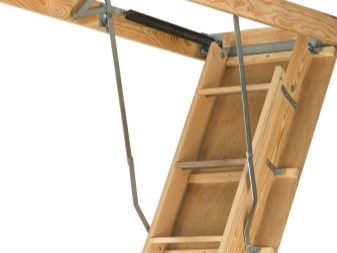

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

  1. На металлической полосе отмечаются места для крепления по шаблону.
  2. Высверливаются отверстия под болт диаметром 10.
  3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
  4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
  5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
  6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
  7. Готовые механизмы открывания устанавливаются своими руками на люк
    .
    Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Деревянная лестница, делаем сами

Проще всего изготовить конструкцию из дерева, материалом послужит доска 2,5х10 см. Изделие состоит их трех секций, первые две равняются по длине люку, а размер последней – расстояние, оставшееся до пола.

Длина секций отмечается на двух досках, используемых для изготовления тетивы. Отметки должны зеркально повторять друг друга, поэтому перед работой заготовки соединяют скотчем. В намеченных местах сверлятся отверстия под петли, после чего доски распиливаются. Для придания привлекательности все деревянные детали шлифуются и покрываются двумя слоями лака. Металлические петли перед монтажом своими руками покрывают грунтовкой и краской.

Под крепеж ступеней с внутренней стороны тетивы вырезаются отверстия глубиной в 5 мм. На них наносится клей ПВА, а затем выполняется фиксация саморезами. Следующий этап – соединение трех секций в общую конструкцию при помощи петель. Проверив возможность сгибания частей, лестницу закрепляют на люк. Верхняя секция изделия фиксируется на нем анкерами. Складная лестница на чердак готова.

Типы чердачных лестниц: откидные, уличные и стационарные

В частном доме лестница на чердак является незаменимым атрибутом. Чердаки часто используются в качестве места для хранения редко используемых вещей, а также переделываются в мансарды. Для того чтобы подняться наверх было легко и удобно, каждый хозяин пытается придумать оптимальный вариант лестницы для чердака. Сегодня разнообразие готовых конструкций и проектов для самостоятельного изготовления впечатляет. Чтобы определиться, рассмотрим следующие критерии выбора.

Особенности чердачных лестниц

Лестницы на чердак, в отличие от обычных конструкций, зачастую имеют меньшие параметры. Это не может не сказаться на удобстве их использования, а иногда и на безопасности. Для того чтобы обезопасить себя и своих близких, соблюдайте следующие требования касательно обустройства лестниц для чердака:

  • ширина не менее 60 см;
  • при большом уклоне передвижение осуществляется только лицом к ступеням;
  • конструкция должна быть прочной и устойчивой;
  • высота по прямой линии не должна превышать 250 см;
  • люк для выхода наверх должен иметь площадь не менее 1,5 м2;
  • компактность изделия является неоспоримым плюсом;
  • внешний вид не должен портить общий интерьер или экстерьер, а само изделие мешать передвижению.

Несмотря на свои скромные габариты конструкция должна позволять переносить грузы наверх и вниз. Также оборудование лестниц для чердака поручнями убережет вас от падения с высоты.

Благодаря своей компактности чердачные лестницы очень удобны и практичны

Используемые материалы

Для изготовления лестниц для чердака сегодня используются самые разнообразные материалы. Многое, при выборе материала, зависит непосредственно от типа конструкции. Также следует учитывать её расположение: внутри или снаружи здания.

Чаще всего, при строительстве лестниц для чердака используют следующие материалы:

  • древесина;
  • металл;
  • резина и схожие по свойствам полимеры.

Разновидности чердачных лестниц по типу используемых материалов

Самый распространенный вариант – деревянные лестницы. Древесина является доступной по стоимости и распространению. Если чердачное помещение используется нечасто, можно обойтись самым дешевым вариантом – сосновой приставной конструкцией. Если же речь идет о красиво оформленном входе или улице, тогда нужно позаботиться о том, чтобы древесина не начала гнить и рассыхаться уже после нескольких лет её эксплуатации. В этом случае поможет обработка материала или использование твердых, более качественных и дорогих пород.

Древесина — самый распространенный материал для изготовления чердачных лестниц

Лестница на чердак из металла – это гарантия долгого срока службы изделия. Особенно это касается моделей из алюминия или нержавеющей стали. Черный металл требует дополнительной обработки от коррозии. В целом такие изделия отличаются между собой внешним видом, весом и конфигурацией. Все зависит от сплава, используемого в работе. Можно комбинировать металл с деревом, чтобы облегчить изделие и одновременно сделать его более прочным.

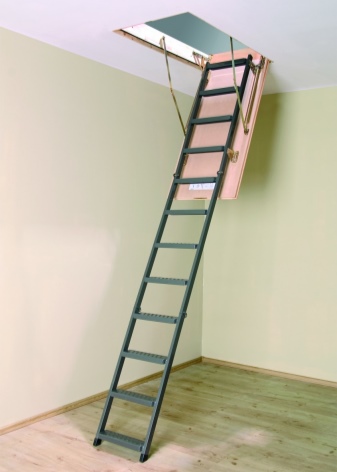

Металлические конструкции самые прочные, но более тяжелые

Лестницы на чердак должны быть безопасными. Особенно это требование касается качества поверхности ступеней и поручней. Очень частой проблемой становится скольжение по металлу или нарушение гладкости поверхности конструкции. Для того чтобы защитить свои руки от заусениц, а ноги от скольжения, можно использовать вспомогательные материалы. В качестве примера можно упомянуть резину или ПВХ. С их помощью можно выстелить ступени и оббить перекладины.

Кроме того, резиновые колпачки по краям тетив предотвращают смещение приставной лестницы.

Расположение

Для того чтобы лестница на чердак не занимала лишнее место и не бросалась в глаза, необходимо правильно определить её расположение. Очень часто вход на чердак осуществляется с улицы через специальное окошко или через придомовую пристройку, например, в гараже. Это позволяет вынести все хозяйственные помещения за пределы жилого пространства.

В малогабаритны постройках вход на чердак удобнее расположить с улицы

Если же по каким-либо причинам вход с улицы невозможен или просто вам не по душе, можно обустроить незаметный проход в доме. Для этого на верхнем этаже дома вырезается небольшой проем в потолочных перекрытиях и устанавливается люк. Если места достаточно, и вы часто используете чердачное помещение, можно сделать маршевый подъем. Если же вы желаете скрыть выход наверх, тогда стоит продумать складной вариант лестницы. Таким же образом можно обустроить лестницу и в гараже, чтобы она не мешала другим объектам.

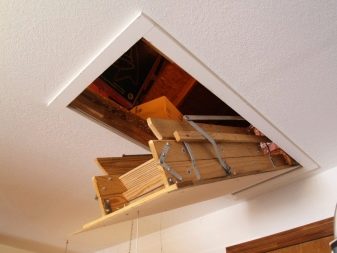

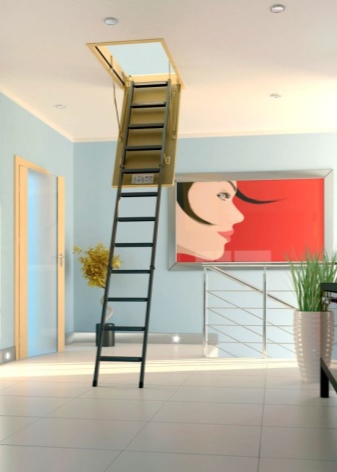

Внутри помещения наиболее популярны складные конструкции

Габаритные лестницы для чердака, которые не удалось скрыть, необходимо согласовывать с оформлением интерьера. Особенно обратите внимание на расположение мебели и проходов в помещении. Оптимальным решением будет размещение компактной конструкции в углу комнаты.

Габаритную лестницу на чердак можно гармонично вписать в интерьер комнаты

Приставные и складные конструкции

Если говорить конкретно о типах конструкций лестниц для чердака, в первую очередь стоит обратить на мобильные модели. К ним относятся приставные изделия и стремянки, а также складные конструкции, которые можно повесить на стене или спрятать под люком.

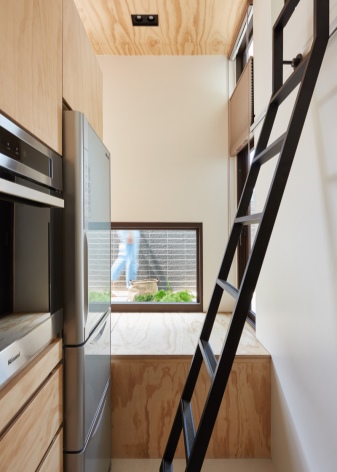

Самым простым вариантом обустройства доступа на чердак является приставная лестница. Она состоит из двух элементов: боковых тетив и перекладин. Для того чтобы пройти наверх достаточно приставить изделие к проему под небольшим уклоном. Передвижение выполняется только лицом к перекладинам. Такой вариант не очень удобен, к тому же может быть травмоопасен. Более подходящим вариантом является стремянка, но не всегда их высота оказывается достаточной.

Приставная модель — это самый простой, но не самый удобный вариант

В гараже, коридоре или жилой комнате можно обустроить незаметный вход наверх, если используется потолочная или стеновая лестница на чердак. В ассортименте есть несколько принципиально различных вариантов изделий:

  • Откидная. Откидная модель лестницы на чердак устанавливается вдоль стены. Для начала на стену крепится боковой косоур и перекладины на шарнирах. Второй косоур остается свободным и может сдвигаться по направляющим вбок. На него при необходимости укладываются проступи, а после использования все элементы прижимаются к стене.
  • Телескопическая. Такие модели отличаются тем, что для их использования нужно выдвинуть лестницу вниз, чтобы тетива раскрылась на полную длину. Перекладины становятся на отведенные им места. Для металлических изделий используется трубчатая тетива, а деревянные сдвигаются с помощью специальных механизмов крепления.
  • Складная. Самые популярные модели – это те, которые состоят из нескольких секций. Они складываются с помощью шарнирных крепежей по типу книжки. Для того чтобы убрать лестницу можно использовать подвесы на крышке люка или же просто сдвинуть конструкцию к стене.
  • Выдвижная. Такие изделия легкие и изготавливаются из алюминия или нержавейки. Они имеют ножничную конструкцию и могут выдвигаться ровно настолько, сколько нужно для подъема. Они очень компактны, но рассчитаны на ограниченный вес.

Разновидности чердачных лестниц в зависимости от конструктивных особенностей

Привести складную лестницу для чердака в действие должно быть очень просто, без особых усилий. Очень удобны в использовании чердачные лестницы с электроприводом. Для того чтобы разложить или сложить их, нужно нажать всего одну кнопку, и все остальное система сделает сама.

Для электроприводных моделей обязательно должно подаваться электропитание, иначе механизм не сработает.

Стационарные модели

Отдельно стоит рассмотреть вариант обустройства стационарных лестниц для чердака. В основном такие варианты уместны в том случае, когда верхнее помещение используется очень часто для хозяйственных нужд или отдыха. Также стоит обращать внимание на наличие свободной для строительства площади.

Стационарные лестницы на чердак могут иметь вид марша или винтовой конструкции. В первом случае нужно больше места, даже если в разработку брать угловую поворотную модель. Для винтовых лестниц нужно меньше места, но они не так удобны, как марши. Можно скомбинировать обе разновидности и соединить отдельные части в удобную для вас лестницу для чердака.

Стационарные модели занимают больше площади, но намного безопаснее складных конструкций

Лестница, ведущая на чердак с улицы, имеет меньше ограничений. Здесь доступно больше места для строительства. В качестве материала лучше всего использовать металл, особенно если вход начинается у самой земли. Позаботьтесь о том, чтобы на ступенях не скапливалась вода и не намерзал лед, ведь это может привести к серьезным травмам. Можно вынести компактную лестницу на балкон. В таком случае более уместными будут лестницы на тетиве из дерева.

Интересно можно оформить подъем в гараже. Для экономии пространства в разработку можно взять модель «гусиный шаг». В ней удается увеличить угол подъема и одновременно оставить параметры на комфортном уровне. Ширина также сводится к минимуму. Изюминка проекта – разные по глубине проступи, чередующиеся между собой.

Какой бы вариант вы ни выбрали, главным условием является безопасность передвижения. Если места для полноценного марша нет, отдайте предпочтение складным моделям.

Лестница на чердак

Во многих частных домах есть второй этаж или мансарда, и чтобы подняться туда, нужна лестница. Можно купить готовую, а можно сделать ее самостоятельно. Лестница на чердак своими руками понадобится не только в доме — бани и хозяйственные постройки тоже могут иметь помещение под крышей.

Расположение

Лучше всего располагать лестницу там, где она и перемещение по ней не будет никому мешать — в коридоре или прихожей. Также можно расположить ее в нежилой или проходной комнате. Иногда делают выход на чердак снаружи, например, если в доме мало места.

Лестница должна быть установлена так, чтобы не мешать проходу, не закрывать его. Конструкция должна быть прочной, чтобы выдержать нагрузки, которые она будет испытывать в процессе эксплуатации. Также при выборе вида нужно учитывать особенности жильцов дома: если в доме есть пожилые люди или дети, необходимо особое внимание уделить удобству и безопасности. Чаще всего лестницы своими руками делают из дерева. Уличная лестница на чердак может быть и из металла.

Виды чердачных лестниц

Стационарная

Стационарная лестница может быть маршевой или винтовой. Это самый надежный вариант. У таких моделей широкие марши, есть перила, но для ее устройства нужно место, которого иногда не хватает. Это самый безопасный вариант в доме с высокими потолками (больше 3,5 м). Винтовая лестница занимает меньше места, но подниматься по ней сложнее, сделать ее тоже непросто — требуются клиновидные ступени, которые крепят к столбу. Стационарные конструкции обязательно должны иметь перила или поручни.

Раздвижная

Часто бывают металлическими. К таким относится «ножничная» модель, которая складывается гармошкой и полностью прячется за чердачным люком. Такую лестницу своими руками не сделать, но в продаже есть варианты, различающиеся по цене и размеру. Такую лестницу необходимо регулярно смазывать, иначе она будет скрипеть.

Также к раздвижным относится и телескопический вариант, который состоит из небольших секций, вдвигающихся друг в друга. Такие модели тоже изготавливаются из металла.

Раскладная

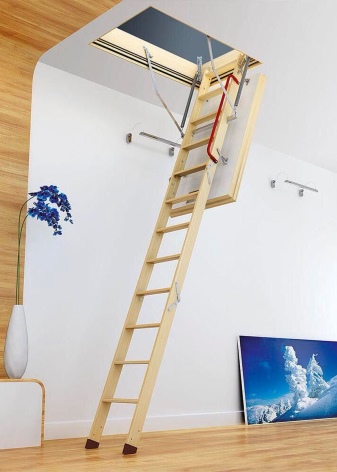

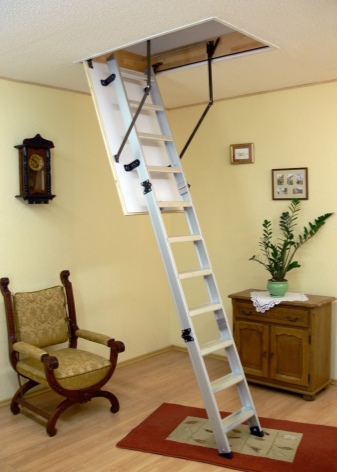

Такие варианты состоят из нескольких (обычно двух или трех) секций, которые складываются на шарнирах. Шарнирная лестница также убирается за чердачный люк, причем верхняя ее секция жестко закреплена на крышке люка.

Одна из тетив в таких моделях закреплена на стене, а другая подвижна. Соединяются тетивы со ступеньками при помощи карточных петель. В сложенном состоянии такая конструкция прижата к стене. Существуют различные варианты, в которых ступеньки крепятся на петлях к обеим тетивам или только к одной, а в разложенном состоянии просто упираются в выступы на тетиве.

Переносная

Переносная лестница, или стремянка, удобна, когда на чердак поднимаются не очень часто. Она легкая, мобильная, ее просто убрать, когда она не нужна. Однако такой вариант — не самый безопасный, особенно для пожилых людей.

Стандартные размеры

Независимо от типа, чтобы лестница была удобной и безопасной, она должна отвечать некоторым требованиям.

  • Лестничный марш должен быть шириной около 65 см.
  • Число ступенек обычно равно 14- 15.
  • Расстояние между ступеньками (по вертикали) — около 19 см, оптимальным считается 19,3 см.
  • Толщина досок для ступенек — 18- 22 мм.
  • Угол наклона — от 60 до 75 градусов. Более крутая будет уже небезопасной, а для более пологой нужно больше места.
  • Лестница должна выдерживать не менее 150 кг.
  • Высота — складные лестницы не делают при потолках выше 3,5 м, в таких случаях они будут недостаточно прочными. Для высоких потолков оптимальный вариант — стационарный.
  • Ступеньки должны быть параллельны полу. Чтобы не поскользнуться, нужно приклеить на них противоскользящие накладки.

Люк чердака часто становится основой для складной лестницы. Как его сделать?

Для изготовления люка вам понадобится

Брус распиливают на 4 части по размеру будущего люка. В брусках выпиливают пазы для прочного соединения. Далее пазы смазывают клеем ПВА, бруски прочно прижимают друг к другу. Соединения укрепляют саморезами.

Чтобы люк не перекосился, прикручивают косынки из фанеры. Далее закрепляют фанеру. После этого примеряют люк к проему. На люке закрепляют защелку для плотного закрытия.

Простой раскладной вариант

Для ее изготовления нужна готовая деревянная лестница. Принцип действия прост: в сложенном виде нижняя часть прикрепляется к верхней, сложенная конструкция прижимается к стене.

  • Лестницу распиливают в соотношении 2 к 3, причем нижняя часть должна быть короче.
  • Для обеспечения жесткости конструкции прикрепляют диагональные рейки.
  • Две части соединяют с помощью петель, на которых она и будет складываться.
  • Верхнюю часть прикрепляют анкерами к потолку.
  • Прикрепляют крючок и петлю, которые будут фиксировать нижнюю часть в сложенном состоянии.
  • К стене прикрепляют крючок или другой механизм, прижимающий сложенную лестницу.

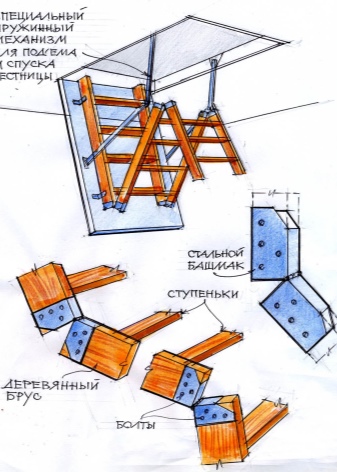

Складная на тетивах

Это более сложный вариант. Такую лестницу можно полностью сложить и убрать за чердачный люк.

Тетива — это опорная часть лестничного пролета, которая представляет собой балку с вырезами (пазами) для ступенек. Вырезы делаются таким образом, чтобы ступеньки располагались параллельно полу. Пазы делают так, чтобы ступенька полностью помещалась между тетивами и ее торцы не были видны, то есть делают выемки не на всю толщину доски, но есть и другие способы крепления. Обычно для тетив берутся доски шириной 30 см и шириной 4 см, пазы вырезают на 2- 3 см. Еще один вариант крепления ступеней — без вырезов. На тетивы крепятся металлические уголки или деревянные крепления.

Разметить тетивы для ступеней можно с помощью линейки и угольника, а также с помощью специального шаблона. Глубина ступени при этом должна быть 28- 30 см, если доски для тетивы слишком узкие, то это компенсируется шириной досок для ступеней.

Как сделать складную лестницу на тетивах?

  • Высоту делят на три части. Верхняя должна быть равна по размерам длине люку, средняя — чуть меньше, третья часть — это вся оставшаяся длина.
  • Отмеряют угол, на который открывается люк.
  • Этот угол переносят на доски, которые будут боковыми частями (тетивами).
  • Сверлят отверстия под шарниры.
  • Доски шлифуют.
  • Распиливают доски в местах сгибов.
  • Выпиливают и шлифуют ступеньки.
  • Для ступеней делают небольшие выемки. После этого вставляют и закрепляют ступени.Части лестницы соединяют шарнирами.

Эта модель тоже сделана на тетивах, причем одна из них прикреплена к стене (стационарная). Ступеньки тетивам крепятся на петлях, благодаря чему лестница складывается. Такой вариант проще, чем складная лестница для выхода на чердак из трех частей, убирающаяся в люк. Для изготовления такого варианта необходимо:

  • две доски для тетив шириной 20 см и толщиной 3 см,
  • доски для ступеней шириной 12 см, толщиной 3 см и длиной 50 см,
  • по 2 петли для каждой ступени,
  • анкера,
  • саморезы,
  • крюк для крепления к стене в сложенном состоянии.

В первую очередь стационарную тетиву жестко крепят анкерами к стене. Важно качественно сделать крепеж, именно на эту часть будет приходиться весь вес конструкции.

Далее размечают тетиву. Ширину ступеньки берут равной 120 мм, отмечают первую из них параллельно полу, проводят отрезок, равный ее ширине. Через его концы проводят две прямые, параллельные краям тетивы. От конца горизонтального отрезка чертят перпендикуляр и отступают от него 1 см. Этот отступ нужен, чтобы в сложенном виде ступеньки не терлись друг о друга.

Петли закрепляют таким образом, чтобы ступеньки поднялись вверх, а подвижная половина опустилась.

Стационарная

Наиболее проста в исполнении одномаршевая лестница. При большой высоте потолков или небольшом свободном месте выбирают двухмаршевые или винтовые варианты. Можно сделать ее на тетивах или на косоурах, то есть ступеньки могут быть врезными или крепиться на выемки сверху. Важно точно провести разметку, чтобы конструкция не перекосилась. Один из вариантов, позволяющий сэкономить место — так называемая лестница «гусиный шаг».

Лестница «гусиный шаг»

Это вид стационарной лестницы на чердак, ступени у которой не полноценные, а с вырезами, как на фото. Такая их форма позволяет разместить лестницу на минимальной площади.

Внимание! Лестницу «гусиный шаг» лучше не делать в доме, где живут пожилые люди, так как она считается менее безопасной, чем вариант с полноценными ступенями.

Как и в обычном варианте, расстояние между ступеньками равно 16- 20 см. Ширина степеней в узкой части — 10- 15 см, в широкой — 28- 30 см. Если вы выбрали двухмаршевый вариант, рекомендуется на месте поворота делать небольшую площадку. Так лестница будет более безопасной. На рисунке приведены чертежи одномаршевой и двухмаршевой лестницы.

Поворотную лестницу такого типа можно сделать и по-другому: для этого вместо одного поворота делают несколько, но не на прямой угол, а на 45 градусов. Площадки не предусмотрены, вместо них на поворотах делают обычные ступеньки шириной 27 см.

Ступеньки крепятся на косоуры, в которых через одну выпилены выемки для полной и неполной ступеньки. Для разметки косоуров используется угольник, удобно пользоваться двумя угольниками разного размера. Имейте в виду, что напротив выемки под полную ступеньку на другом косоуре всегда находится выемка под неполную. Для крепления ступеней используются дюбели, это простой и надежный способ.

К готовой лестнице прикрепляют перила, можно также сделать поручень на стене.

Лестницу на чердак вполне можно сделать самостоятельно, можно выбрать подходящий именно вам вариант: складную, откидную или стационарную лестницу. Важно купить качественные материалы и правильно собрать конструкцию, от этого зависит ваша безопасность во время пользования лестницей.

Что еще почитать по теме?

Как избавиться от шершней на чердаке

Как выбрать краску для железной крыши дома

Источники: http://sarstroyka.ru/zagorodnyj-dom/krysha/raskladnaya-lestnica-na-cherdak.htm, http://vseolestnicah.ru/vidy-lestnic/lestnicy-na-cherdak-tipy-i-osobennosti.html, http://proroofer.ru/bez-rubriki/lestnica-na-cherdak.html

125 фото, характеристики, размеры и конструкции лестниц

В современных домах чердак становится эксплуатируемым, поэтому важно сделать лестницу к нему удобной и безопасной.

Содержимое обзора:

Виды чердачных лестниц

В зависимости от расположения входа на чердак, мебели вокруг и того, как часто будет требоваться доступ туда, можно выделить следующие типы лестниц:

  • Монолитные,
  • Складные,
  • Переносные.

Каждый из этих видов также имеет различные конструкционные особенности, которые влияют на их использование в интерьере.

Переносные чердачные лестницы

Если помещение под крышей задействуется крайне редко и вход в него организован только с улицы, подойдет использование различных стремянок.

Еще таким образом организуют переходы между этажами во время постройки и ремонта дома. Подробно останавливаться на них нет смысла, поскольку это временное решение, неустойчивое и ненадежное, но дешевое и практичное.

Монолитные чердачные лестницы

При наличии свободного места в комнате и потребности регулярного доступа на чердак, оправданной будет установка статичной монолитной лестницы.

Вариантов исполн

Чердачная лестница своими руками: складная, раздвижная, чертежи

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

стационарная чердачная лестница
Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

  • Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

складная ножничная

  • Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

телескопическая чердачная

  • Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

чердачная раскладная

  • Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

складная лестница
Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

переносная лестница

Требования к чердачным лестницам

  • Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
  • Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60  до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
  • Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно,  не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

двухсекционная лестница на чердак крепление ступеней к тетиве



Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

складная чердачная лестница
Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

складная 3х секционная лестница
В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

чердачная лестница
Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

элемент чердачной лестницы
Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

элемент чердачной лестницы
Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

закрепление люка чердачной лестницы
Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

подготовка тетивы
Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

элементы тетивы
Каждая часть конструкции стягивается саморезами с использованием столярного клея.

части складной лестницы
Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

крепление для складной лестницы
Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

сборка складной лестницы
Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.

Складная лестница на чердак, выполненная своими руками, готова. В дальнейшем вы можете дополнить конструкцию поручнями, замком-фиксатором, пружинами и дополнительными шарнирами для исключения люфта.

складная лестница на чердак с люком

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

чердачная лестница в интерьере

раскладная и выдвижная чердачная стремянка, деревянная и алюминиевая складывающаяся модель с люком

Чердак используется достаточно редко, но лестница, ведущая в это помещение, должна быть удобной, компактной и безопасной. Обычно хозяева дома пользуются приставной или стационарной лестницей, установленной на улице. Для экономии места в доме, комфортного использования и безопасного подъёма устанавливают складную систему.

Особенности и преимущества

Складная лестница в доме предназначена для пользования чердаком по мере надобности. Она комфорта в использовании, так как привести её в рабочее состояние можно без особых усилий, а также исключена необходимость освобождения большой площади. Основная особенность данной системы в том, что принцип её использования аналогичен с принципом эксплуатации приставных лестниц. Важно учитывать не только большой ряд преимуществ, но и некоторые особенности.

Преимущества.

  • Безопасность. Раскладная лестница устойчивая и крепкая. В любое время, независимо от погодных условий, имеется возможность безопасного подъёма на чердак. Некоторые виды раскладных систем снабжены ступенями и перилами.
  • Компактность. Малогабаритная система конструкции позволяет сохранить полезную площадь в комнате и на чердаке. Разложенное состояние лестницы требует небольшого пространства.
  • Удобство использования. Такой вид изделия складывается быстро и без особых усилий. Существуют готовые электроприводные модели конструкции.
  • Простота монтажа. В наборе для установки складной лестницы есть простая инструкция. Следуя ей, даже человеку без опыта не составит труда установить модель. Система не требует дополнительного укрепления стен, пола и потолка. Лёгкость конструкции позволяет без труда перемещать и устанавливать изделие в другом месте.
  • Экономичность. Готовая система дешевле, чем стационарная лестница. Складную модель можно изготовить в домашних условиях.
  • Эстетичность. Лестница размещается на крышке люка в потолочной поверхности, а качественная отделка поддержит внешний вид. Конструкция полностью скрывается, поэтому не портит интерьер.
  • Складная система на чердак убирается, это удобно, когда в доме есть дети или площадь комнаты маленькая. Конструкцию видно только при использовании, поэтому подбирать дизайн под интерьер не нужно.

Особенности.

  • Некоторые виды моделей не всегда комфортны в использовании по следующим критериям: крутизна подъёма, размер и количество ступенек. При слишком крутом подъёме некомфортно перемещаться с объёмными предметами в руках.
  • Наличие люка нарушит герметичность помещения. Чердак необходимо утеплить, что приводит к дополнительным расходам. В некоторых заводских моделях конструкций люк оснащается уплотнителем.
  • Необходимость в точных расчётах и навыках для самостоятельного изготовления лестницы.

Разновидности

Принцип работы лестницы состоит из нескольких простых действий: открытие крышки люка, вытягивание сложенной установки на себя. Все составные части закрепятся и станут неподвижными. Если немного подтолкнуть нижнюю часть вверх, то лестница сама сложится в исходное положение. В конце необходимо закрыть люк.

Более простой способ эксплуатации имеют лестницы с электроприводом. Чтобы привести их в рабочее состояние, необходимо нажать кнопку пульта.

Лестница, ведущая на чердак, обладает рядом преимуществ: функциональность, компактность и простота в применении. Ассортимент конструкций позволяет выбрать определённый вид, который идеально подойдёт к параметрам дома. Раскладные установки на чердак бывают разных типов. Они различаются своей конструкцией.

Одна из распространённых разновидностей – «гармошка». Этот вид изделия имеет малогабаритный размер, принцип складывания работает как меха гармошки. Лестница изготавливается из лёгкого металла, так как её детали подвижны, поэтому важно учитывать её максимальную нагрузку при использовании. Через время рекомендуют смазывать крепления. «Гармошка» универсальна тем, что её можно вытягивать до определённого размера в зависимости от высоты потолка.

Выдвижная лестница раскладывается по телескопическому принципу. Данное изделие характеризуется простотой в использовании. В сложенном виде оно наиболее миниатюрное в сравнении с другими системами раскладных лестниц. Конструкция собирается из полых металлических (алюминиевых) трубок, которые составляют секции со ступенями, при складывании входящие друг в друга и зажимающиеся фиксаторами. Модель может состоять и двух, трёх и более секций.

Складывающаяся секционная лестница. Она популярна среди конструкций, выполняемых в домашних условиях. Модель либо складывается, как книга или буклет, либо секции накладываются друг на друга. Обычно длина первой секции совпадает с размером крышки люка. Конструкция более габаритна, но максимально надёжна и безопасна.

Существует лестница, состоящая из двух секций. Первая короткая часть закрепляется на люке, а вторая – длинная – раскладывается до пола. Такой вид систем ещё называют лестница-трансформер.

Система откидной лестницы самая сложная. Раскладная лестница на чердак состоит из закреплённых к тетиве ступенек. Лестница максимально велика по габаритам и надёжна. Она наиболее комфортна при эксплуатации, так как угол наклона составляет не более 45-ти градусов. Для создания её своими руками необходимы оборудование и навыки.

Важно уделить внимание подготовке комнаты с люком. Область, потенциально занимаемую лестницей, освобождают. Для безопасности на чердаке устанавливают ограждение вокруг люка или обрамляют сложенную модель коробом.

Материалы

Выбор материала зависит от технологии раскладывания. Лестницы могут быть созданы из металла (алюминий, нержавеющая сталь), дерева или комбинации.

Деревянная складная чердачная лестница экологичная и обладает привлекательным внешним видом. Она хорошо будет смотреться в доме, где интерьер выполнен «под дерево». Положительные качества установки – это хорошая переносимость температурных изменений и воздействия влаги. К отрицательным качествам можно отнести пожароопасность изделия, также в древесине могут завестись насекомые.

Складной вариант лестницы изготавливается из массива дерева. Детали соединяются по особой технологии. На краях ступеней находятся выступы, которые вставляются в зазоры направляющих, соединение фиксируется клеем. Для изготовления пролётов выбирают брусья из массива хвойных пород, бука или ясеня, для ступеней – из дуба. Грузоподъёмность деревянной складной установки – около 100 килограмм.

Металлическая складная лестница на чердак изготавливается из металла, который не подвергается коррозии. Для изготовления сложной конструкции выбирают алюминий или сталь. Основное преимущество алюминиевой системы – простота сооружения, такой лёгкий и прочный металл прослужит долгие годы. Стальные изделия предлагаются с покрытием, защищенным от коррозии. Грузоподъёмность металлической конструкции – 200 килограмм, этот показатель гораздо больше, чем у деревянной лестницы.

К недостаткам металлической складной лестницы можно отнести сложность изготовления в домашних условиях. Для её создания нужно иметь особые навыки, опыт работы со сваркой и оборудование.

Прочность и лёгкость – основные характеристики складной лестницы на чердак. Лучшим вариантом остаётся комбинированная лестница. Такая конструкция состоит из деревянных ступеней и металлических опор. Этот вид систем является бюджетным и надёжным. В некоторых моделях используют резиновые накладки на ступени для снижения скольжения.

Как определить размеры?

Чтобы использование лестницы было комфортным, необходимо определить основные габариты конструкции и произвести расчёты. Важно учитывать параметры комнаты, в которой будет находиться вход в чердачное помещение: высоту потолков, область, где будет раскладываться лестница, лестничный уклон. Обычно устанавливают модель, состоящую из 3 или 4 секций для потолков высотой от 3 метров.

Основные размеры, которые должны быть определены.

  • Высота потолка и длина лестницы. Чем больше высота потолка, тем более надёжной и крепкой должна быть конструкция. При замерах высоты потолков определяется длина, разновидность складной системы и количество секций. При высоте от 3,5 метров рекомендуют устанавливать стационарный вариант лестницы.
  • Проём и ширина лестницы. Размер проёма может быть от 0,5-0,6 на 0,7-0,8 метров. Оптимальным считается размер 0,8 на 1,20 м. Ширина ступени зависит от ширины люка. Будет комфортно подниматься по лестнице шириной 60-70 см.
  • Уклон. Безопасным и удобным углом уклона является показатель в 30-55 градусов.
  • Шаг, количество и ширина ступеней. Средние характеристики шага и ступени, которые будут безопасными и удобными в эксплуатации: 15-17 ступеней шириной 20 см и толщиной 2 см, шаг 18-23 см.

После определения всех перечисленных параметров можно приступать к выбору раскладной лестницы. Безопасность и надёжность изделия характеризуется не только материалом и правильно рассчитанными параметрами, но и грамотной установкой системы.

Установка

Для безопасности следует учитывать следующие ограничения:

  • не использовать изделие для перекрытий из гипсокартона;
  • не разбирать составляющие элементы конструкции во время проведения монтажа;
  • не раскручивать крепления, соединяющие лестницу и люк;
  • не эксплуатировать складную лестницу до завершения работ.

Монтаж в домашних условиях готовой системы складной лестницы начинается в чердачном помещении, для этого комплект поднимают на чердак. Сначала конструкцию размещают при закрытом люке, затем лестницу прикрепляют к открытой крышке люка в разложенном состоянии. Система должна упереться в пол и находится в неподвижном состоянии на момент монтажа. Когда проведён «черновой» монтаж, необходимо проверить, как работает система: несколько раз открыть крышку люка из комнаты, разобрать и собрать лестницу. Если проблем с работой установки не обнаружено, то монтаж продолжается.

Перед началом работ необходимо внимательно ознакомиться с прилагаемой инструкцией и проверить конструкцию на предмет исправности.

Для начала надо разместить на основании проёма короб и прикрепить его шурупами, промежуток между коробом и проёмом заполняется пеной. Затем устанавливается верхняя секция. Разложите лестницу и убедитесь в ее устойчивости, она образует прямую линию. Корректировать можно с помощью подреза ножек последней секции. Обе стороны конструкции должны плотно прилегать к поверхностям.

В готовом комплекте бывает ограждение для люка со стороны чердака. Оно состоит из стоек и перекладин. Для создания более надёжной и жёсткой конструкции стойки закрепляются металлическими подкосами. Они соединяют вертикальные перекладины с полом.

Проверьте герметичность люка. Крышка должна плотно входить в проём. При плохой герметичности тепло будет уходить из комнаты. Затем проводится косметический ремонт нижней стороны крышки люка. Когда монтаж завершён, можно повести контрольную проверку.

Оснащение современными конструкциями и функциями складной лестницы может быть разнообразным. Сюда включаются перила, защитные крышки, электронная система и дистанционное управление. Самым простым вариантом является конструирование складной деревянной системы. Древесина – самый доступный материал, который прост в работе.

Перед выполнением работы создаётся чертёж проектируемой лестницы. Измеряется высота от пола до места, где расположен люк, проводятся расчёты. Проще всего создать секционную лестницу, которая раскрывается как книга.

Для сооружения тетивы лестницы понадобятся толстые брусья, доски необходимой толщины для изготовления ступеней и металлические крепления. Все элементы будущей чердачной лестницы подготавливаются заранее. Собираются секции от крышки люка и скрепляются с помощью металлических шарниров. Укрепляются все элементы складной конструкции и люка, и проводится тестовая проверка. Следует помнить об уходе за подвижными деталями лестницы, их необходимо вовремя их смазывать.

Полезные советы

При необходимости покупки бюджетного варианта лестницы следует выбрать люк толщиной 16 мм. Короб этой модели не уплотнён. Это отличный вариант для дачных сооружений без отопления.

Место для создания проёма на чердак лучше организовать в углу комнаты и как можно дальше от входа в помещение. Такое расположение является максимально удобным. Площадь вокруг спуска должна быть освобождена от небольших нестатичных предметов (например, стульев).

Складная лестница будет безопасной в эксплуатации, если она будет отвечать следующим основным критериям.

  • Прочность и качество материала всех деталей и элементов. Механизм должен быть максимально надёжным.
  • Несмотря на то, что конструкция обладает жёсткими элементами, сама она должна быть по массе лёгкой. Этот критерий обусловлен удобством эксплуатации. К тому же, лёгкий материал не создаёт дополнительной нагрузки на люк.
  • Простота использования. Справиться с приведением конструкции в рабочее состояние и её сборкой должен любой взрослый человек. Любая разновидность механизма должна легко раскладываться и складываться вручную.
  • Все крепления и детали должны работать без затруднений. Функционирование элементов складной системы должно быть плавным. Для того чтобы привести механизм в движение, не должны требоваться усилия и рывки.
  • Если чердачное помещение постоянно используется, лестница тоже будет часто применяться. На чердаке может быть организована комната для просмотра фильмов. В этом случае лучше сделать складную конструкцию своими руками или на заказ у мастера. Лестница, спроектированная под конкретный размер, гарантирует надёжность, безопасность и уверенность.

Об особенностях устройства складной лестницы на чердак смотрите в следующем видео.

раскладная трансформер 7 метров, фото, 5 и 8 метров, виды строительных универсальных табуретов

Складная лестница – это очень нужное изобретение. Ведь такие конструкции могут использоваться для самых разных целей, и при этом отлично экономят пространство. Лестницы-трансформеры могут иметь разные размеры, обычно они варьируются от одного до семи метров. Сегодня мы рассмотрим разные виды лестниц и выявим их преимущества и недостатки.

Виды складных лестниц-трансформеров

Складные лестницы применяются в самых разных сферах. Без них не обходится ни одна строительная фирма, они являются главными помощниками на заводах и они же незаменимы для выполнения мелких домашних дел.

Складные лестницы интересны тем, что для их хранения не требуется много места

Складные лестницы интересны тем, что для их хранения не требуется много места

Вы спросите: «Чем такие конструкции хуже обычной приставной лестницы?». Дело в том, что раздвижная лестница-трансформер в сложенном виде занимает минимум места, а в нужный момент ее можно разложить до нескольких метров. Также такие складывающиеся устройства могут менять форму, например, обычная металлическая лестница 2х7 метров в считанные минуты превращается в удобный козел.

Существуют разные виды раскладных лестниц. Все они имеют похожее устройство, но используются для разных целей.

Виды раздвижных лестниц:

  1. Строительные лестницы обычно имеют самые большие размеры. Самые высокие конструкции достигают 1000 см. Строительные лестницы обычно выполняют из алюминия, покрытого защитной пленкой.
  2. Лестницы-трансформеры для мелких домашних работ имеют высоту до 1,5 метров. Они могут трансформироваться в стремянку или какую-либо другую фигуру. Такие изделия используют для того, чтобы вкрутить лампочку, достать с высокого стеллажа книгу или собрать урожай яблок. Очень часто, стремянки этого типа выполняют еще одну полезную функцию, например это может быть лестница-табуретка или лестница-гладильная доска.
  3. Деревянная складная лестница на потолке обычно ведет на второй этаж. Такие конструкции удобны тем, что в сложенном виде практически незаметны. Складные лестницы, ведущие на чердак или второй этаж, используются в помещениях, где для полноценной лестницы просто не хватает места. Особенно актуален такой вариант для дачи.

Такие конструкции очень похожи по своему строению. Однако они отличаются тем, что одни можно сделать своими руками, а другие нет. Например, потолочные лестницы или лестницы-стулья для кухни могут быть созданы из дерева, а вот для строительных приспособлений лучше выбирать алюминий, с которым без специальных навыков и инструментов работать очень сложно.

Рекомендуем также прочитать нашу публикацию о складных чердачных лестницах Факро: https://homeli.ru/remont-i-otdelka/lestnitsy/cherdachnye-lestnitsy-fakro.

Раскладная лестница на второй этаж

Складная лестница на чердак или второй этаж используется в том случае, когда в доме нет места для расположения полноценной лестничной конструкции. Такие трансформеры удобнее, чем передвижные изделия тем, что если дверь склада расположена посередине потолка, то вы не сможете приставить к ней лестницу.

Такие конструкции чаще всего делают из двух видов материалов: алюминия или древесины. В первом случае конструкция получается более прочной, но во втором она выглядит эстетичнее. Тем более, из дерева вы вполне сможете собрать лестницу своими руками.

Преимущества раздвижных потолочных лестниц:

  • По сравнению с полноценными лестничными конструкциями, изготовление складной лестницы на второй этаж обойдется вам дешевле;
  • Такие лестницы занимают очень мало места;
  • Раздвижные лестницы на второй этаж легко можно сделать своими руками;
  • Деревянные и алюминиевые модели таких конструкций весят очень мало.

Конечно, такие лестницы имеют свои недостатки. Их не так много, но они достаточно серьезны.

Недостатки раздвижных потолочных лестниц:

  • По таким лестницам не очень удобно спускаться и подниматься;
  • Данная конструкция не так долговечна, как полноценные лестничные марши;
  • На лестницу нельзя залазить, держа в руках тяжелый предмет.

Данный тип раздвижных лестниц достаточно просто сделать своими руками. Для этого первоначально нужно составить чертеж, учтя в нем размеры люка на потолке и высоту будущей конструкции.

Далее вам нужно установить крышку люка на потолке, зафиксировав ее на петли. Далее на крышку люка устанавливается тетива, а также берется еще по два элемента тетивы для двух сегментов будущей лестницы.

На тетиву крепятся с помощью саморезов перекладины-ступени. Собранные части лестницы соединяются между собой с помощью петель и складных кронштейнов. Конструкция проверяется на прочность и возможность складывания. Если все элементы свободно складываются, и раскладываются, то на крышку люка фиксируется защелка и другая фурнитура, которая будет выполнять функцию замка.

Все подробности о раздвижных лестницах на чердак рассмотрены в нашем материале: https://homeli.ru/remont-i-otdelka/lestnitsy/vydvizhnaya-lestnitsa-na-cherdak.

Виды строительных складных лестниц

Строительная универсальная лестница чаще всего изготавливается из алюминия. За счет этого такие изделия легкие и прочные. К тому же, благодаря своей способности складываться, они считаются очень компактными.

Самым популярным сырьем для изготовления лестниц считается металл, потому что он обладает максимальной прочностью и долгим сроком службы

Самым популярным сырьем для изготовления лестниц считается металл, потому что он обладает максимальной прочностью и долгим сроком службы

Выдвижные строительные лестницы можно найти в специализированных магазинах. Очень важно выбрать надежный и качественный товар, ведь именно от этих показателей зависит ваша безопасность. Поэтому выбирайте лестницы, имеющие хорошие отзывы, например, centaure bt2.

Профессиональные строительные лестницы пользуются большим спросом, как на производстве, так и в быту. Дело в том, что такие трансформеры имеют несколько секций, благодаря которым могут принимать самые разные конфигурации.

Детально о трехсекционных алюминиевых лестницах для работы на высоте рассказано в нашей статье: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-trekhsektsionnaya.

Виды раздвижных строительных лестниц:

  1. Приставная лестница представляет собой вытянутую в ровную линию конструкцию. Самые длинные из таких приспособлений могут иметь до 7 отделений.
  2. Двусторонняя лестница-стремянка имеет резиновые башмаки с двух сторон. И складывается в удобную двустороннюю лестницу.
  3. Лестницы-подмостья имеют в своем комплекте такое приспособление, как платформа. Она ложится на сложенную в букву П лестницу, которая превращается в козел.

Такие лестницы удобно хранить даже в доме. Дело в том, что в сложенном виде они очень компактные и не занимают много места.

Складная лестница в 7 метров

Все лестницы имеют стандартные размеры, которые регламентируются ГОСТом. Например, бывает строительная лестница высотой 7 метров. Такая складная конструкция будет состоять из нескольких секций.

Каждая секция имеет равное количество ступеней. Так, например, в каждой секции может располагаться от 3 до 7 ступеней.

Секции лестницы соединены между собой шарнирами, благодаря которым, конструкция может складываться и менять форму. Таким образом, семи метровая конструкция в сложенном виде может иметь размер всего 1, 5 метра.

Строительные складные лестницы такого размера могут использоваться как для ремонта внутри помещения, так и для наружных работ. Главное правильно собрать и закрепить шарниры, ведь падение с максимальной высоты лестницы может привести к фатальным последствиям.

Оригинальный складной табурет-лестница

Табурет-лестница – это очень удобная и нужная в хозяйстве вещь. Вы можете поставить ее абсолютно в любом помещении, ведь благодаря стильному внешнему виду она не будет выглядеть в интерьере чужеродно.

Вариантов стула–стремянки может быть множество, основное различие между ними заключается в конструкции

Вариантов стула–стремянки может быть множество, основное различие между ними заключается в конструкции

Такие конструкции редко имеют большие размеры, так как они предназначены для выполнения мелких домашних работ. Например, с помощью такого приспособления можно с легкостью достать закрутки с антресоли кухни, также эта маленькая подставка подойдет для вкручивания лампочек или покраски потолка.

Существует много разновидностей таких приспособлений. Это может быть вставленная между ножек табуретки другая табуретка, стул-лестница и т.д. Однако самым популярным и востребованным изобретением считается стул-стремянка.

Такие табуретки использовали еще наши бабушки, однако по некоторым причинам их одно время не выпускали. Однако, так как стулья-трансформеры поныне пользуются большим спросом, они снова вышли в продажу. Кстати, имея хорошую фантазию и минимальные столярные навыки, вы, вполне, сможете собрать данную конструкцию своими руками.

Виды складных лестниц (видео)

Складные лестницы, хоть и имеют довольно простое строение, являются незаменимыми помощниками во многих видах деятельности. Такие конструкции пригодятся и для сбора урожая, и для ремонта, и для постройки дома, и для выполнения мелких домашних дел.

как сделать, виды, чертежи, фото

Уже давно прошли времена, когда на чердак хозяевам домов приходилось подниматься по громоздкой приставной лестнице. Современные варианты для чердака хороши тем, что занимают минимум места как в сложенном, так и разложенном состоянии, и о наличии такой конструкции за красиво отделанным чердачными люком догадаться сложно даже внимательному человеку.

И однозначно радует глаз такая замечательная альтернатива винтовым конструкциям и стремянкам, как складная  лестница чердачная – своими руками вы ее можете изготовить с правильными креплениями, с крепким пружинным механизмом и ничуть не хуже современных дорогих рыночных изделий. И даже лучше!

Вот самый простой вариант изготовления такой лестницы из буквально подручных материалов:

Складная чердачная лестница должна легко прятаться и складываться под потолком, а поэтому ее принято делать покороче, с небольшим количеством секций. Ведь каждая лишняя ступенька в этом плане – это дополнительный вес и объем.

Такие лестницы хороши прежде всего тем, что позволяют значительно экономить пространство. При этом они совершенно не портят потолок жилого помещения. Ведь вход на чердак зачастую располагаются как раз в одной из обитаемых комнат дома. При этом такие лестницы достаточно функциональны, прочны и компактны. А пользоваться ими – проще простого: достаточно взять в руки специальный стержень с крючком на конце и зацепиться за кольцо.

Далее левой рукой легко достаете нижнюю ступеньку крайней секции, дотягиваетесь до пола и распрямляете все остальные составляющие лестницы. Точно также, проделав все в обратном порядке, вы легко складываете лестницу назад и убираете в потолок. Причем многие современные чердачные лестницы ко всему еще и раскладывается-складывается при помощи электропривода, что вообще невероятно удобно:

Чердачная складная лестница с электроприводомЧердачная складная лестница с электроприводом Виды складных чердачных лестницВиды складных чердачных лестниц

Еще одно достоинство – безопасность. Спускаться и подниматься по такой лестнице намного безопаснее, чем по приставной: она не сломается под ногами и ножки неожиданно не «уедут».

И, наконец, легкость. Самые легкие складные чердачные лестницы изготавливают из нержавеющей стали и алюминия, благодаря чему на чердачное перекрытие не оказываются серьезные нагрузки. Как вы понимаете, в виду особенностей конструкции такая лестница может быть сделана только из металла.

Механизм раскладной лестницыМеханизм раскладной лестницы

Готовые промышленные лестницы, которые сегодня активно предлагает рынок, достаточно удобны, насколько можно судить из имеющихся отзывов на них. Но ставить их к чердакам, на которые часто приходится подниматься (например, там находится наша мастерская или мини-библиотека), мы не рекомендуем.

Почему? Потому что такие лестницы нередко на практике оказываются довольно хлипкими – это ведь не hand-made изготовление, а массовое производство, и делать их слишком прочными нет нужды ни одному производителю. На любой товар всегда рассчитывается максимально пограничная нагрузка, которая зачастую не учитывает достаточно много факторов и форс-мажоров. А этот самый случай, когда вы в спокойном состоянии и почти без дополнительно веса в руках осторожно спускаетесь или поднимаетесь. Поскользнетесь, упадете или достаточно полный родственник решит поднять на чердак тяжелую коробку – ждите неприятностей.

А еще такие лестницы нередко делают довольно крутыми, и спускаться по ним неудобно с чем-то в руках – одной вам нужно придерживаться. И спускаться только лишь спиной вперед. Поэтому вполне естественно, что многие домашние умельцы, которые сами построили свой дом или баню, не видят никакого смысла покупать хрупкие и дорогие складные лестницы на чердак. Зачем, если их можно сделать своими руками, причем отличного качества и куда большей надежности?

Причем в этом случае у вас куда больше выбор как в плане материала для изготовления лестницы, так и самих крепежных элементов. Главное – это правильно рассчитать размеры будущей конструкции, чтобы потом она легко и компактно складывалась над люком, ничто не задевало проем и не создавало проблемы.

Устройство складной чердачной лестницыУстройство складной чердачной лестницы Виды складных чердачных лестницВиды складных чердачных лестниц

Еще одна частая причина того, что многие берутся сооружать такие лестницы самостоятельно, заключается в том, что у большинства промышленных вариантов обычно очень тонкие и хрупкие ступеньки – буквально скрипят под ногами.

Итак, для того, чтобы сделать такую лестницу для кровли своими руками, вам понадобятся деревянные обрезки. Определитесь сначала с размерами будущего проема чердака, а вторым шагом изготовьте крышку и раму люка. К нему потом вы будете крепить лесенку. С каждой стороны при этом желательно оставить зазоры по 7-8 миллиметров. Технические параметры вот какие:

Технические параметры складной лестницыТехнические параметры складной лестницы

Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.

Конструкция #1 – раздвижные лестницы

Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.

Монтаж готовой лестницы для чердакаМонтаж готовой лестницы для чердака

Конструкция #2 – раскладные с пружинным механизмом

Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.

Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.

Krysha195726Krysha195726

Конструкция #3 – телескопические лестницы

Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.

В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.

Как изготовить складную чердачную лестницу?Как изготовить складную чердачную лестницу?

Конструкция #4 – упрощенные складные лестницы

Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:

Самодельная складная лестница для чердакаСамодельная складная лестница для чердака

А такие варианты складных лестниц довольно популярны за рубежом:

Изготовление миниатюрной складной лестницыИзготовление миниатюрной складной лестницы

Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.

Итак, дадим вам несколько советов по выбору чердачной лестницы.

  • Совет №1. Когда вы выбираете параметры для будущей лестницы, учитывайте механизм люка: при его открытии и закрытии он может слегка выдвигаться вперед и назад.
  • Совет №2. Если потолок в комнате достаточно высокий, и превышает 3,5 метра, лучше ставить маршевую или приставную конструкцию, либо винтовую лестницу, которые будут более безопасными в данном случае.
  • Совет №3. Учтите при изготовлении люка, что чем проем больше, тем больше тепла будет уходить на чердак.
  • Совет №4. Еще один момент, на который вам стоит обратить внимание – это то, как будет открываться люк. Например, в готовых рыночных вариантах чаще всего он открываются медленно, благодаря специальным пружинам, и уж точно никому не сваливается на голову. Обязательно проработайте этот момент, тем более что специальные детали сегодня приобрести не сложно.
  • Совет №5. Крутизна лестницы всегда определяется ей только ее углом. Чем больше выступ ступени, тем больше количество этих ступенек и тем меньше их высота. Но это вовсе не значит, что по такой лестнице вам удобно будет подниматься и спускаться. Поэтому самый удобной назовем высоту ступенек в 20 сантиметров, которая больше всего подходит под стандартную человеческую стопу.

Вот очень полезное видео, которое поможет вам избежать многих ошибок при монтаже такой лестницы:

Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров.

Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.

Нехитрое и практичное крепление:

Пример изготовления секционной чердачной лестницыПример изготовления секционной чердачной лестницы

Более сложная система:

Krysha200039Krysha200039

А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.

И, наконец, отметим возможность легко управлять конструкцией. Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости.

Как сделать выдвижную лестницу с люкомКак сделать выдвижную лестницу с люком

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

  • Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
  • Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
  • Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
  • Шаг 4. Распиленные части снова соединяем, но уже петлями.
  • Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
  • Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
  • Шаг 7. Теперь займитесь крючком. Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Изготовление складной чердачной лестницы своими рукамиИзготовление складной чердачной лестницы своими руками Изготовление складной чердачной лестницы своими рукамиИзготовление складной чердачной лестницы своими руками Изготовление складной чердачной лестницы своими рукамиИзготовление складной чердачной лестницы своими руками

Поверьте, на практике все окажется намного проще!

Чердачная лестница с люком своими руками – разные варианты сборки + видео

В загородном доме пространство под кровлей нередко является полезной площадью и активно используется, поэтому нелишней будет чердачная лестница с люком, сделанная своими руками.

Виды лестниц для доступа на чердак

Для сообщения между этажами всегда использовались лестницы, не является исключением и последний, самый верхний уровень – чердак или мансарда. Подъем в подкровельные помещения можно включить в единый маршевый комплекс, то есть расположенное ниже перекрытие будет служить площадкой для следующего лестничного пролета. Но на чердак доступ можно организовать двумя способами – через дверь с небольшой площадки, куда можно подняться по ступеням с жилого этажа, или через люк, непосредственно на верхнее перекрытие.

Единый маршевый комплекс для подъема в подкровельное помещениеЕдиный маршевый комплекс для подъема в подкровельное помещение

Единый маршевый комплекс для подъема в подкровельное помещение

Теперь же поговорим о самой конструкции лестничного пролета. Она может быть стационарной со ступенями, либо опускающейся непосредственно в люк, будучи закрепленной на его крышке. Второй вариант является более компактным, но сложнее в исполнении, первый же требует значительной площади, даже для винтового марша. Отдельно стоит упомянуть откидную лестницу с перекладинами, которая закрепляется на стене, когда не нужна. Наиболее практичными выглядят именно подвижные модели: откидная, телескопическая, раздвижная и ножничная.

Часто в поисках информации об откидных моделях вы можете найти упоминание о секционных, шарнирных, складных лестницах. Все это разные варианты одного и того же типа – откидного, поскольку именно таков принцип действия конструкции. Не путаем секционные откидные модели с пролетами такого же типа, но с тетивами в качестве основы. Последние представляют собой обычные ступени, закрепленные на полого расположенных брусьях, которые и называются тетивами, один из которых жестко зафиксирован на стене, а второй поднимается на шарнирах ступеней.

Откидная лестница – особенности конструкции

Для начала давайте рассмотрим складные модели, которые изготавливаются как из металла (алюминий, нержавеющая сталь), так и из дерева в сочетании со стальными деталями. Независимо от высоты потолка, даже если до него можно дотянуться рукой, раскладная лестница на чердак всегда будет состоять минимум из 3 секций, как покупная, так и сделанная своими руками, чертежи редко в этом отношении отличаются.

Дело в том, что опоры нижней секции должны обязательно упираться в пол, и если сделать только 2 длинных колена, чердачный люк придется сильно вытянуть в длину. Это, в свою очередь, отнимет часть полезного чердачного пространства. При расчете длины лестницы следует учитывать ее наклон к полу, строго вертикально она никогда не устанавливается. Соответственно, крышка должна откидываться вниз не под прямым, а под острым углом около 70-75 градусов. При этом шарнир между двумя верхними секциями становится центром дуги, которую описывает раскладывающееся колено, в связи с чем люк должен быть такой, чтобы нижняя часть второй секции не задевала его край.

Откидная лестница с люкомОткидная лестница с люком

Откидная лестница с люком

Линия между опорами, упирающимися в пол, находится на 20-30 сантиметров дальше кромки чердачного проема, что обеспечивает достаточно комфортный угол положения лестницы. Последний фактор справедлив также к телескопическим или ножничным конструкциям. Самая верхняя секция раскладной модели обычно закрепляется непосредственно на крышке люка, чтобы открытие его одновременно начало подачу сложенных секций вниз.

Следовательно, удерживающие створку подвесы должны быть достаточно прочными, их лучше всего выбирать из расчета нагрузки в 150 килограммов. Чердачная лестница своими руками должна быть сделана с большим запасом прочности, если она будет активно эксплуатироваться при частых посещениях чердака, лучше всего – из металла. Исключением могут быть ступени, их можно выполнить из дерева, чтобы не слишком утяжелять конструкцию. Секции соединяются обычными неразъемными шарнирными или рычажными петлями.

Телескопическая чердачная лестница – купить или сделать самостоятельно?

Выдвижные секции телескопического типа представляются весьма сложным устройством для изготовления в домашних условиях, и многие покупают готовые вместе с чердачным люком. Однако можно обойтись приобретением только выдвижной лестницы, которая часто встречается в строительных магазинах рядом с инструментами. Ее отличительная черта – алюминиевые секции и пластиковые элементы для крепежа перекладин.

Монтируется такая лестница на чердак своими руками на люк, самой тонкой частью над петлями откидывающейся вниз крышки. На последнюю жестко закрепить не получится вследствие того, что телескопические колена довольно короткие, и фиксация хотя бы одного, помимо верхнего, будет мешать лестнице выдвигаться.

Телескопические коленаТелескопические колена

Телескопические колена

Перед тем, как сделать и установить такую чердачную лестницу своими руками, нужно тщательно замерить расстояние от пола до потолка верхнего жилого этажа. Если полностью раздвинутые колена будут слишком длинными даже при наклонном положении конструкции, 1-2 верхние секции можно жестко закрепить на люк в полувыдвинутом или сложенном положении. Хуже, если опоры лестницы не достают до пола, в этом случае придется крепить ее на опускающиеся подвесы без монтажа к кромке проема люка, крышка которого будет удерживаться отдельными рычагами.

При самостоятельной сборке механизма для спускания всей конструкции вниз, подвесы лучше закреплять на лестничных стойках при помощи стальных хомутов, возможно, со сквозной болтовой их фиксацией к опоре. Удерживаться в опущенном состоянии телескопическая лестница может как покупными коленчатыми рычагами, так и обычными тросиками. Для крышки люка, кроме подвесов, понадобятся пружины, которые, помимо удержания ее в закрытом положении, позволят поднимать ее без особых усилий. Впрочем, такими пружинами можно снабдить и верхние выдвижные секции лестницы (для подобной операции используются даже блоки, о которых речь пойдет дальше).

Раздвижная секционная конструкция для доступа на чердак

Многие считают, что выдвижная телескопическая лестница на чердак идентична раздвижной модели, однако разница между ними довольно существенная при изготовлении своими руками. Если в первом варианте секции длиной в отрезок стойки между двумя перекладинами выдвигаются одна из другой, то во втором случае они состоят из 5-6 ступеней и скользят одна вдоль другой по внешним направляющим.

Раздвижная секционная конструкцияРаздвижная секционная конструкция

Раздвижная секционная конструкция

Иными словами, телескопическая конструкция более компактна, но раздвижную проще сделать самостоятельно. Ведь легче собрать секции, движущиеся по салазкам, чем подбирать отрезки труб разного диаметра, не говоря уже о фиксации этих отрезков, чтобы они не распадались при выдвигании. Что касается сборки раздвижных лестниц, они могут быть разными. Наиболее простой вариант – все секции одинакового размера и уложены одна поверх другой, с соединением на салазках с роликами.

Другой тип – нижние секции уже верхних и располагаются одна внутри другой, по принципу пожарной лестницы. В этом случае опоры верхнего колена должны быть шире нижнего, чтобы секция легко умещалась поверх перекладин, салазки же располагаются с внутренней стороны стоек, а ролики – с внешней. У такой модели самое верхнее колено, независимо от типа конструкции, должно быть жестко зафиксировано на крышке люка, снабженной прочными подвесами и пружинами.

Ножничная чердачная лестница – передовые технологии

Данный вариант, пожалуй, самый интересный, поскольку дает возможность подниматься в подкровельные помещения по полноценным плоским ступеням достаточной ширины, чтобы комфортно поставить подошву ноги. При этом складывается лестница так же компактно, как и телескопическая. У данной конструкции есть одно неоспоримое преимущество: если приделать пружину хоть к одной секции, подтягивая ее вверх, в люк, натяжной элемент будет складывать все колена, являющиеся взаимосвязанными рычагами.

Вся конструкция напоминает несколько десятков ножниц, которые попарно шарнирно соединены кольцами и кончиками ножей между собой. Ступени всегда монтируются в точках пересечения металлических полос, там, где у ножниц находится винтик. При этом они жестко фиксируются по отношению к осям, которые имеют ограничение вращения. Изготовить такие чердачные лестницы своими руками не сложно, нужно лишь иметь в наличии для 25 ступенек 100 металлических полос, предпочтительно из прочной нержавеющей стали.

Ножничная чердачная лестницаНожничная чердачная лестница

Ножничная чердачная лестница

Каждые 2 полосы соединяются болтом точно по центру, а потом получившиеся элементы в форме буквы Х подвижно крепятся между собой с помощью коротких втулок. Ступеньки устанавливаются на перекрестиях. При этом, чтобы они не раскачивались, нужно либо провесить их чуть ниже на уголках, либо сделать ограничивающие выступы на противоположных металлических полосах.

Внимание – складывая ножничные секции, будьте осторожны, чтобы между планками не зажало пальцы.

Откидная лестница, закрепленная на стене

Здесь возможны 2 пути, как сделать лестницу на чердак. В самом начале мы упоминали о том, что двухсекционные раскладные лестницы непрактичны, если люк имеет небольшие размеры. Однако такую модель можно закрепить на стене, если проем располагается у края перекрытия. В этом случае делаем 2 секции, короткую и длинную, причем вторую закрепляем под самый люк, петлями на толстый брус, приделанный в верхней точке стены. Второе колено делается длиннее оставшегося расстояния до пола, и на петлях прикручивается понизу балок первого, так, чтобы в сложенном положении было между стеной и длинной секцией.

Другая откидная чердачная лестница своими руками делается на наклонных тетивах с полноценными ступенями вместо перекладин. Одна доска жестко фиксируется на стене, о чем мы уже упоминали выше. К ней прикручиваются петли для монтажа подвижных проступей, к которым, в свою очередь, также на петлях, крепим вторую тетиву, можно даже с перилами на стержневых балясинах. В верхней части, под проемом, делаем упор для опускающейся доски-тетивы. Чтобы вся конструкция держалась в откинутом вверх положении, ее нужно цеплять крючком к специально приделанной на стену металлической петле.

Отправить ответ

avatar
  Подписаться
Уведомление о
