Лестничный марш размеры ступеней – Размеры ступеней лестницы: стандарты и гост, в доме шаг и норма ширины, схема оптимальная, удобная и минимальная

с поворотными ступенями, в частном доме, удобный размер

Лестница является важным средством вертикальной коммуникации. Существует огромное количество вариантов исполнения. В многоквартирных жилых домах, производственных, общественных и административных зданиях чаще всего монтируются железобетонные марши, так как они лучше всего удовлетворяют требованиям пожарной безопасности.

При проектировании частного дома открывается широкий простор для фантазии, который ограничивается лишь желаниями и возможностями будущего владельца.

Формы лестниц

Выбранная форма лестницы во многом зависит от назначения, месторасположения, высоты помещения и архитектурных особенностей здания.

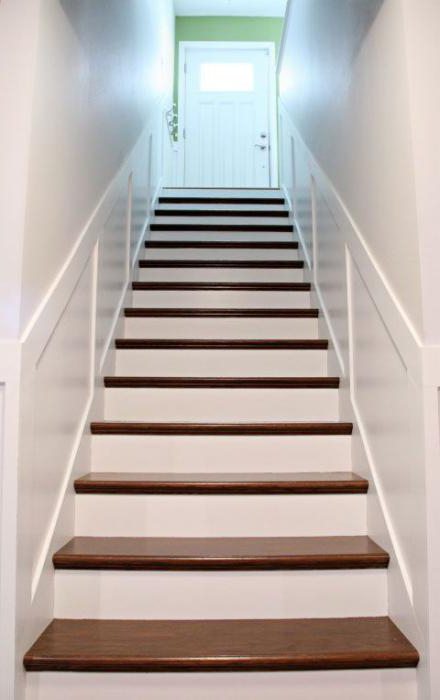

Одномаршевая лестница

Самый простой тип. Применяется достаточно редко, так как не подходит для помещений нормальной высоты: по расчёту количество ступеней получается слишком большим. Иногда лестницы такой формы выполняются с промежуточной площадкой;

Двухмаршевая лестница

Самый распространённый вид. Может выполняться как привычной формы, так и Г-образной. Очень удобна, потому что позволяет сократить количество ступеней в одном марше, но занимает большую площадь;

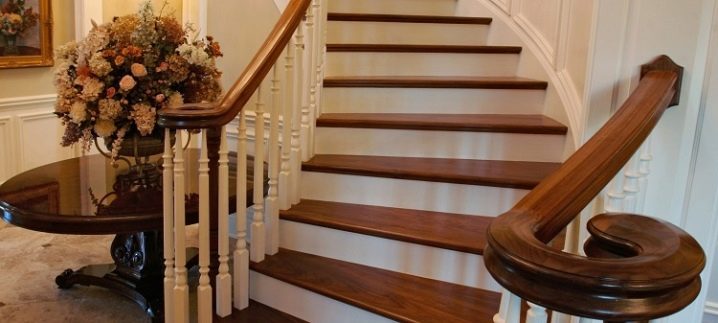

Винтовые и криволинейные, поворотные лестницы

Помогают сэкономить полезную площадь, но могут нести повышенную опасность для детей и пожилых людей;

Комбинированные лестницы

Одновременно имеют как марши, так и изгибы и скругления. Позволяют, сохраняя удобство эксплуатации, создавать уникальные интерьеры.
Нормы и стандарты проектирования лестниц.

Лестница должна удовлетворять выполнять следующие функции:

1. Обеспечивать удобную и безопасную вертикальную коммуникацию;
2. Обеспечивать эвакуацию людей в случае аварийных ситуаций;
3. Удовлетворять эстетическим и экономическим требованиям.

Безопасная эксплуатация лестницы зависит от того, насколько правильно она запроектирована. Все нормы проектирования прописаны в СНИП (Строительные нормы и правила).

Нормативный документ регламентирует следующие параметры лестниц и ступеней:

1. Наименьшая и наибольшая ширина лестничного марша по ГОСТ.
   Если лестница выполняет функцию эвакуационного пути, ведущего с одного этажа жилого здания (двухэтажное строение), её ширина должна составлять не менее 90 см, при большей этажности – 105 см. Для внутриквартирных лестниц ширина марша может быть всего лишь 80 см. Максимальный размер – 140 см. Для общественных и административных зданий ширина лестницы должна быть от 135 до 240 сантиметров.
2. Габариты лестничных площадок.
   Лестницы с большим количеством ступеней должны быть оборудованы промежуточными площадками. Ширина лестничной площадки по требованиям эвакуации должна равняться ширине марша, но не меньше 1.2 метра. Если площадь здания позволяет, ширина площадки может быть больше ширины марша лестницы.
   Длина лестничной площадки должна быть равна ширине двух маршей при двухмаршевой лестнице плюс просвет 10 см. Просвет необходим, чтобы была возможность протянуть пожарный гидрант. Если лестница одномаршевая, промежуточная площадка не расширяется, а остаётся равной ширине марша.
3. Наименьшая и наибольшая высота ступеней.
   Все ступени должны быть одинаковых размеров. Исключение составляют первая и последняя ступень. При невозможности вписать целое количество, можно сделать их чуть ниже остальных. Наименьшая высота подступенка 12 см, максимальная 20 см для внутриквартирных лестниц и 19 см для многоквартирных зданий.

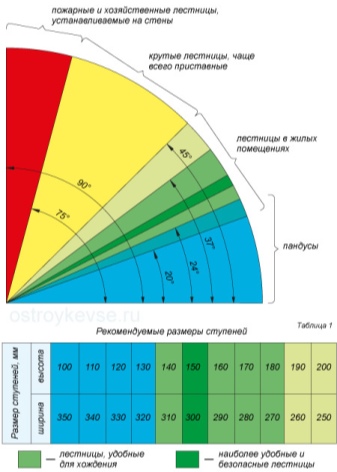

4. Уклон лестницы.
   Угол наклона лестницы должен быть от 26 до 45 градусов. Основные лестницы жилых многоквартирных и общественных зданий должны иметь уклон 1:2. Вспомогательные и ведущие в подвал лестницы могут располагаться под углом 33 – 36 градусов.
5. Минимальное и максимальное количество ступеней в одном марше.
   Количество ступеней марша должно быть не менее 3 и не более 16. При количестве ступеней меньше трёх целесообразно устраивать пандусы.

Нормы эвакуации

На путях эвакуации в зданиях не следует устанавливать винтовые лестницы и забежные ступени. Такой вариант возможен только при возведении внутриквартирной лестницы или лестницы в частном доме.

Ширина проступи и высота подступенка в пределах марша и лестничной клетки должны быть постоянны, чтобы не сбивать человека с шага и не замедлять эвакуацию.

В жилых и общественных зданиях для безопасной эвакуации в случае аварийной ситуации лестничная клетка должна иметь естественное освещение. В частном доме также не стоит забывать об освещении, но оно может быть и искусственным.

Ширина марша лестницы, находящейся на путях эвакуации, должна быть не менее 1.2 м для зданий, в которых на одном этаже, кроме первого, находится более 200 человек. В детских и дошкольных учреждениях, домах престарелых и больницах ширина лестницы должна составлять не менее1.35 м.
Для всех остальных случаев минимальная ширина марша – 0,9 м. Лестницы, ведущие к одиночным рабочим местам, могут быть шириной 0.7 м.

В зданиях высотой более 28 метров (примерно 10 этажей) следует предусматривать незадымляемые лестничные клетки.

Эргономические требования

Лестница – конструкция повышенной опасности. Чтобы человек не подвергался излишним рискам, она должна быть максимально удобной.
На лестницах, в которых меньше трёх ступеней, легко оступиться, а при количестве ступеней свыше шестнадцати подъём становится слишком утомительным.

Для вычисления максимально удобного соотношения ширины проступи и высоты подступенка используют среднюю длину шага взрослого человека, которая составляет приблизительно 60 – 64 сантиметра. Отсюда вывели формулу:

2 * высота подступенка + ширина проступи = 64 см

Также существует формула, по которой сумма двух слагаемых должна быть в пределах 43 – 47 сантиметров. Соблюдение этой пропорции гарантирует безопасность, а для удобства стоит придерживаться правила:

ширина проступи – высота подступенка = 12 см

Кроме того, ширина проступи должна быть такой, чтобы взрослый человек без проблем смог опереться на неё ногой.Оптимальным станет размер 30 сантиметров. При меньшей ширине проступи по лестнице будет трудно спускаться, а большая ширина станет сбивать с шага.

Для ширины проступи 30 сантиметров высота подступенка должна быть 15. Это значит, что уклон лестницы равняется 1:2 или 27 градусов.

Удобнее, если количество ступеней в марше будет нечётным, тогда человек будет начинать и заканчивать движение с одной ноги. Лучше, чтобы высота между любой ступенью лестницы и потолком была не менее 2 метров.

Разновидности ступеней

Существует несколько видов классификации ступеней.

По форме в плане ступени подразделяют на:

• рядовые, имеющие в плане прямоугольную форму. Такие ступени используются в маршевых лестницах;
• забежные, сложной формы, позволяют создавать винтовые и криволинейные лестницы.

Сочетания рядовых и забежных ступеней образуют комбинированные лестницы.

Второй вид классификации – по наличию подступенка. Подступенок – это вертикальная плоскость ступени. Горизонтальную поверхность, на которую опирается нога во время подъёма, называют проступью.

Существуют три типа ступеней:

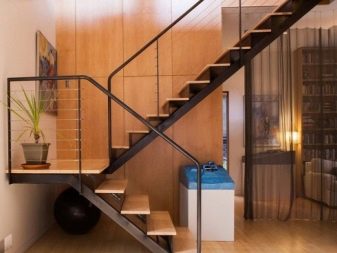

1. открытые без подступенка. наиболее распространенные лестницы с такой ступенью выполняются из дерева и металла;
2. закрытые с подступенком. Такие ступени можно встретить на любой лестничной клетке многоквартирного дома;
3. полузакрытые. Подступенок такой ступени лишь частично закрывает просвет между проступями.

Размеры ступеней

Как уже говорилось, самым лучшим сочетанием будет высота подступенка 15, а ширина проступи 30 сантиметров. Нормативные документы разрешают использование ступеней с другими размерами, удовлетворяющими условию безопасной эксплуатации.

Удобнее всего использовать ступени со стандартными размерами. Это значительно удешевит конструкцию и облегчит монтаж. Нестандартные ступени стоит рассматривать только в тех случаях, когда типовые материалы абсолютно неприменимы.

При выполнении лестницы из железобетона можно выбрать уже известные размеры ступени или ступени с высотой 17, а шириной 26 сантиметров. Среди специалистов такие ступени называются “подвальными”. Они менее удобны из-за большей высоты, но более компактны. Железобетонные ступени производятся по серии и имеют стандартную длину.

Ступени шириной 30 сантиметров выпускаются длиной 0.9, 1.05, 1.2, 1.35, 1.5, 1.65 и 2.25 метра. Подвальные ступени могут быть длиной 0.9, 1.05 или 1.2 метра.
Заводы ЖБИ могут выпустить изделия по размерам заказчика, но это будет очень дорого стоить.

При выполнении лестницы из дерева или металла, намного проще отойти от гостовских размеров.

Ограничить размеры деревянных ступеней могут только размеры сырья. Большинство производителей могут выполнить ступени длинной от 90 см до 5 м. Ширина изделия может быть в переделах от 20 см до 2 м. Шаг размеров в плане 10 см. Толщина доски предлагается 2, 3 или 4 см.

Лестницы из непопулярных материалов, например, из стекла триплекс, изготавливаются по индивидуальным размерам.

Выполнение замеров и конструирование

Лестница – конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

1. Выполнить обмерные работы;
2. Подобрать размеры проступи и подступенка, ширину лестницы;
3. Сделать эскиз.

Обмерные работы включают в себя:

1. проверить горизонтальность перекрытий с помощью уровня;
2. проверить перпендикулярность стен с помощью угольника;
3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

1. рулетку или дальномер;
2. угольник;
3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа – это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например, принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0.3 м получится такой расчёт:

• (2.7+0.3):0.15=20 шт. – всего ступеней;
• 20:2=10 шт. – ступеней в одном марше;
• 10*0.3=3 м – длина одного лестничного марша;
• 3+0.9 = 3.9 м – длина всей лестницы с учётом минимальной ширины площадки;
• 0.9*2=1.8 м – ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

1. Определиться с материалом лестницы;
2. Выбрать размеры ступеней;
3. Выполнить необходимые замеры;
4. Рассчитать габариты конструкции;
5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

размеры, ГОСТ 9818-2015, особенности, типы конструкций

Дата: 11 января 2018

Просмотров: 4654

Коментариев: 0

Лестницы являются неотъемлемым элементом различных зданий – загородных построек, коттеджей, дач, многоэтажных домов. Проектирование и изготовление лестничных конструкций осуществляется согласно требованиям нормативных документов. Главный документ, согласно которому производятся лестничные марши – ГОСТ 9818-2015. Размеры лестниц регламентированы положениями государственного стандарта и обеспечивают комфортную эксплуатацию. Конструктивные особенности марша гарантируют безопасность при передвижении. Рассмотрим главные положения действующего стандарта.

ГОСТ на лестничные марши и площадки – варианты исполнений

Железобетонные лестничные марши устанавливаются при возведении здания, облегчая доставку строительных материалов на верхние этажи. Лестница – ответственная конструктивная часть строения, связывающие его составные части общим силовым контуром.

Стандарт предусматривает сборку железобетонной лестницы из составных элементов:

• наклонного марша, связывающего горизонтальные площадки между этажами;
• межэтажной площадки, соединяемой арматурой с маршевым пролетом.

Конструкции железобетонных пролетов, состоящих из отдельных элементов, классифицируются по определенным признакам:

• конфигурации пролета;
• способу сооружения;
• конструктивных особенностей марша.

Любое здание, в котором имеется более одного этажа, должно быть оборудовано лестницей

Железобетонные лестницы отличаются формой. Возможны следующие варианты исполнения:

• прямые. Собираются в просторных помещениях из прямолинейных бетонных элементов. Привлекают внимание оригинальным декоративным оформлением, а также помпезностью. Прямолинейные конструкции объединяют горизонтальные площадки этажей, позволяя рационально использовать свободную площадь;
• радиусные. Благодаря криволинейной конфигурации железобетонной лестницы можно сэкономить пространство при ограниченной площади. Необходимость изготовления специальной опалубки, а также трудоемкость монтажа ограничивают применение нестандартных конструкций криволинейной формы;
• сборные. Составной вариант включает два отдельных марша, установленных перпендикулярно или в виде буквы П. Составная конструкция – оптимальное решение для передвижения в условиях ограниченной площади. Конструкция лестницы позволяет собрать пролет без использования отдельных площадок.

По методу монтажа возможны следующие варианты:

• сборный. Состоит из самостоятельных железобетонных пролетов и промежуточных площадок, установленных с использованием грузоподъемных приспособлений;
• монолитный. Бетонирование марша производится одновременно с межэтажными площадками с использованием общей опалубки, формирующей цельную железобетонную конструкцию.

Несмотря на разнообразие проектов лестничных конструкций в современном строительстве, принято придерживаться установленных норм

ГОСТ на лестничные марши и площадки предусматривает возможность использования различных типов маршей:

• плоских. Они маркируются индексом ЛМ. Представляют наклонный пролет без площадок и переходных (фризовых) ступеней, облегчающих стыковку;
• ребристых. Они похожи на плоские, отличаются наличием ребер жесткости в нижней плоскости. Обозначаются аббревиатурой ЛМФ;
• усиленных ребрами и изготовленных совместно с верхней и нижней полуплощадками. Маркируются обозначением ЛМП;
• ребристых, выполненных с одной полуплощадкой, расположенной в верхней части изделия. Обозначаются аналогично предыдущему варианту.

Железобетонные лестницы также отличаются величиной воспринимаемой нагрузки. Они могут изготавливаться в различном исполнении, что обеспечивает возможность передвижения как по часовой стрелке, так и в противоположном направлении.

Лестничные площадки – размеры по гост

В зависимости от размеров железобетонного лестничного марша изменяются размеры пролета. Действующий стандарт содержит требования по следующим параметрам:

• углу наклона;
• размеру лестницы;
• высоте установки;
• ширине площадки;
• величине ступеней;
• размерам перильных ограждений.

Бетонный марш состоит из определенного количества ступеней и несущей балки

При проектировании железобетонной лестницы, соответствующей требованиям стандарта, важно учитывать следующие моменты:

• действующие нагрузки;
• интенсивность движения людей;
• марку бетона;
• конструктивные особенности пролета;
• внешнее оформление.

Оценив специфику эксплуатации, а также проанализировав указанные факторы, приступайте к проектированию. Остановимся детально на основных требованиях ГОСТ 9818-2015.

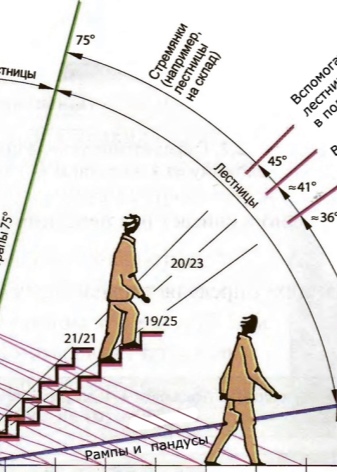

Под каким уклоном устанавливается марш лестничный по гост

Стандарт прописывает возможность сочетания различных, конструктивных элементов. Одним из важнейших показателей, обеспечивающих безопасные условия передвижения и комфорт при эксплуатации, является угол наклона:

• для общественных зданий, жилых строений максимальную степень комфорта и безопасность обеспечивает уклон в интервале 35–40 градусов;
• доступ к чердачным, складским помещениям может осуществляться при уклоне маршевой конструкции до 50 градусов;
• расположенные с уличной части пологие лестницы с рампами, пандусами устанавливаются с небольшим уклоном около 30 градусов.

Уклон определяется согласно назначению конструкции, месту размещения и условиям эксплуатации.

Один марш является связующим звеном между горизонтальными этажными или межэтажными площадками

Габариты марша

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 831 ( 7.61 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4973 ( 45.57 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4624 ( 42.37 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 486 ( 4.45 % )

Назад

Длина и ширина железобетонного элемента маршевой лестницы указаны для различных вариантов исполнения:

• продукция с маркировкой ЛМ имеет два исполнения по длине 2,72 и 3,03 м при ширине 1,05 и 1,2 м;
• изделия с обозначением ЛМФ отличаются увеличенными размерами – длиной от 3,9 до 4,9 м и шириной от 1,2 м до 1,65 м;
• длина маршей с индексом ЛМП при постоянной ширине, равной 1,15 м, составляет 4,5–5,98 м.

Руководствуясь значениями, указанными в таблицах нормативного документа, можно подобрать габариты необходимого лестничного пролета.

Высота возведения лестничных маршей железобетонных

Высота железобетонного марша соответствует расстоянию от пола нижнего этажа до уровня потолка. Согласно терминологии стандарта, этот параметр называется координационной высотой пролета. Он соответствует размеру проекция марша на вертикальную плоскость.

Значение изменяется в различных пределах:

• минимальная высота установки изделий с индексом ЛМ составляет 1,4 м, а максимальная – 1,5 м;
• продукция с маркировкой ЛМФ позволяет выполнить переход на большую высоту, равную 1 65–2,1 м;
• высота элементов марки ЛМП, отлитых совместно с полуплощадками, колеблется в интервале 1,4–1,65 м.

Межэтажные площадки служат связующим звеном между пролетами со ступенями

Несложно вычислить высоту расчетным путем. Для этого необходимо найти корень квадратный из разности квадратов длины марша и его проекции на горизонтальную плоскость. Не стоит сооружать пролеты высотой, превышающей указанные в госте значения. При необходимости выполнить подъем на увеличенную высоту можно, применив промежуточные площадки.

Какую ширину имеют по гост лестничные марши и площадки

Ширина лестничной конструкции – серьезный показатель, характеризующий удобство беспрепятственного и безопасного передвижения. Размер должен соответствовать ширине лестничной клетки.

Он изменяется в зависимости от пропускной способности:

• для удобного передвижения одного человека в небольших строениях достаточно ширины 80 см;
• уменьшенный размер возможен только для конструкций, осуществляющих связь с чердачным и подвальным помещением;
• ширина пролета 100 см внутри жилого помещения обеспечивает возможность подъема габаритных предметов и свободного передвижения людей;
• при увеличенном потоке людей требуется более широкий проход, составляющий 110–120 см;
• в многоэтажных зданиях для комфортных условий передвижения необходима ширина 125–150 см.

Принятие решения о выборе оптимальной ширины осуществляется в соответствии с требованиями стандарта и учетом условий эксплуатации.

Ширина проступи должна быть достаточной, чтобы на ее площади человек смог уместить стопу среднего размера

Размеры ступеней железобетонного лестничного марша

Для расчета параметров конструкции важно правильно подобрать размеры ступенек:

• оптимальное расстояние по вертикали между опорной поверхностью ступенек 160–210 мм;
• комфортная ширина горизонтальной части ступеньки расположена в интервале 220–300 мм.

Количество ступенек несложно определить, зная длину пролета, а также интервал между ступеньками.

Количество опорных площадок выбирается нечетным в следующем интервале:

• минимальное количество – 3. Оборудуется, как правило, при подъеме на крыльцо или уличном входе в помещение;
• максимальное количество – 17. Позволяет подняться без существенных затрат энергии на площадку верхнего этажа.

Согласно требованиям стандарта, оптимальное количество ступеней в одном пролете – 15.

Требования к перильным ограждениям

В зависимости от особенностей лестничной конструкции, поручни или перильные ограждения размещаются с противоположных сторон марша на высоте от уровня ступени 0,9–1 м. Эта величина обеспечивает максимальный комфорт и безопасность, предохраняя людей от падения.

При проектировании перильных ограждений обратите внимание на следующие требования стандарта:

• целостность поручней в местах поворота;
• отсутствие шероховатостей, перепадов на перильной поверхности;
• увеличенную на 150–200 мм длину перил в начале и конце пролета.

Заключение

Ознакомившись с требованиями ГОСТ на лестничные марши и площадки, можно подобрать оптимальные размеры конструкции. При выполнении расчетов важно учесть все параметры. Это обеспечит возможность комфортного передвижения людей, а также беспрепятственного перемещения мебели и предметов интерьера внутри помещения. Правильно спроектированная лестница удачно впишется в общий интерьер и будет эксплуатироваться в течение продолжительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

что это, размеры по ГОСТу, расчет ширины сборных маршевых площадок в частных домах

Лестница является непременным атрибутом в любом частном доме, даже одноэтажном, например, для входа на чердак. При ее проектировании и возведении в первую очередь необходимо уделить внимание такой детали, как лестничные марши, при этом учесть их оптимальные размеры и важные требования к установке.

Особенности

Лестничный марш – это основная деталь лестницы, состоящая из ступеней, которые закрепляются на несущие балки или косоуры. В загородных домах в зависимости от высоты подъема и существующего свободного пространства этих элементов может быть один или несколько. Ступени на них могут быть простыми или забежными, они отличаются размерами, высотой, шагом и количеством. Основные сборные детали лестничного марша – это ступеньки, опорные косоуры, тетивы, перила.

Лестничные марши в многоэтажном доме могут быть сделаны из дерева, металла или железобетона. Первый вариант самый распространенный, так как деревянные элементы проще всего закрепить между собой, есть возможность создать любые декоративные формы. Лестничные марши из металла более прочные, но для их монтажа потребуются трудоемкие профессиональные работы, например, сварка.

Наиболее надежные и долговечные конструкции можно изготовить из бетона, но это самый сложный процесс, с которым справится только опытный строитель.

Можно определить основные разновидности лестничных маршей для частного дома:

• Прямой – самый легкий в монтаже и изготовлении сборных элементов. Представляет собой ряд одинаковых ступеней, может быть использован для небольшого подъема. Чем больше высота, тем круче будет прямой лестничный марш, и, следовательно, подниматься по нему будет сложнее.
• Забежный поворотный – такое решение конструкции, при котором несколько ступеней поворачивают относительно основного ряда. Угол разворота может быть 45, 60 и даже 90 градусов. При этом можно сэкономить свободное пространство в доме, а вид целой лестницы в доме становится оригинальным.
• Поворотный с вертикальной площадкой марш, при котором достигается поворот ряда ступеней на 90 или 180 градусов. Лестница после постройки будет максимально удобной. Это самый лучший вариант для подъема на верхний этаж. Пролеты могут быть расположены смежно, параллельно или перпендикулярно.

Различный дизайн лестничных маршей внутри здания предусматривает разное их размещение по осевой линии. Самые распространенные – прямые, когда все ступеньки расположены параллельно и в ряд – такой метод применяется в типовых проектах, не требует особых архитектурных и инженерных решений. Косые лестничные марши, когда направляющая линия не прямолинейна, выглядят весьма оригинально, хотя и сложны в проектировании и монтаже.

Криволинейные, когда соседние ступени расположены не параллельно и их края не совпадают, используются в винтовых лестницах. Такое решение, несмотря на сложность строительства, не только оригинально, но и позволяет сэкономить свободное пространство.

Лестничные марши в частном доме, изготовленные из дерева, имеют следующие составные части:

• Несущие балки – главный элемент любой лестницы, на который возлагается основная нагрузка. Именно их прочность определяет безопасность всей конструкции. Другое название – косоур. Часто косоуры изготовляются с зубцами, на которых закрепляются непосредственно ступени. Этих элементов обычно два, но функцию второго косоура может выполнять стена.
• Тетива, закрывающая торец марша, которая выполняет декоративную функцию.
• Ступени, высота, ширина и количество которых определяется согласно созданным чертежам и проектам.
• Подступеньки, закрывающие нижнюю часть лестницы. Выполняют декоративную функцию, но делают проект полностью завершенным.
• Вертикальные опоры, служащие для дополнительного усиления, они же обязательны при сооружении промежуточных горизонтальных площадок.
• Перила или ограждения служат для дополнительного удобства при спуске и подъеме, безопасности. Если высота марша более 1 м, то стоит обязательно позаботиться об их установке.

Лестничные марши в индивидуальной постройке могут быть сборными и монолитными. Первый вид выполняется преимущественно из дерева, но могут быть и металлические варианты. Такие лестницы из готовых элементов собираются и закрепляются непосредственно в предусмотренном месте. Монолитные конструкции возводятся путем заливки раствора в деревянную опалубку, где должен быть предусмотрен металлический каркас. Благодаря такому методу есть возможность создать не только прямые, но и различные фигурные, изогнутые, винтовые максимально прочные и долговечные лестницы.

Вид, количество и параметры элементов лестничного марша необходимо выбирать исходя из высоты подъема, свободного пространства. Перед монтажом обязательно стоит создать чертежи и расчеты деталей и материалов. Также существуют определенные нормативные требования и стандарты к их возведению.

Нормативные требования

Для того чтобы лестница была комфортной и безопасной, недостаточно собственного грамотного проекта, существуют определенные нормативные требования ГОСТ и СНиП по их возведению, и при монтаже лучше всего руководствоваться ими. Маршевые лестницы, изготовленные из разнообразных материалов, имеют различные требования к размерам, массе, объему, вертикальной нагрузке и другим характеристикам. Их можно подробно изучить по ГОСТ Р 53254-2009, ГОСТ 9818, СНиП II-25-80, СНиП II-23-81.

Для железобетонных изделий вес лестничного марша может быть от 875 до 1560 кг, ширина пролета – не менее 0,9 м, ширина ступеней – от 20 до 25 см, подступок – от 15 до 25 см. Уклон обычно выбирается в 20-30 градусов, но не должен превышать 45 градусов. Ступеней на один марш может быть не менее 3 и не более 18, в зависимости от их количества и угла наклона формируется и максимально допустимая длина. Если пролетов несколько, то ширина промежуточной площадки должна быть не менее 1 м.

Железобетонные лестницы по нормам СНиП не должны иметь открытых участков электропроводки, газопроводов и труб, эксплуатирующих горючие жидкости. По стандартам на железобетонных лестничных маршах запрещено размещать пожарные краны, шкафы и ящики, не имеющие отношения к прокладке коммуникаций, перекрывать их открытыми дверными створками. Радиаторы отопления, если они предусмотрены, необходимо размещать в специальных нишах стен.

Металлические лестничные марши по нормам СНиП изготавливаются из стали или чугуна, поверхность их элементов должна быть оцинкована или окрашена. Шаг ступени варьируется от 15 до 25 см, ширина проступи – от 13 до 22,5 см. Соединения частей выполняются с помощью сварки или болтов. Расчет прочности металлических лестничных маршей выполняется согласно нормам СНиП II-23-81.

Одномаршевая, двухмаршевая или трехмаршевая деревянная лестница возводится согласно нормам возведения деревянных конструкций СНиП II-25-80. Лестничные марши из древесины должны иметь от 3 до 18 ступенек с шириной 20-25 см и подступком 12-22 см, ширина пролета – не менее 900 мм, уклон не превышает 40 градусов. Для несущих балок стандартного лестничного марша выбирают хвойные породы деревьев, для других элементов допускается использование лиственничных пород.

Важной характеристикой любого лестничного марша – деревянного, стального или железобетонного, является удерживаемая нагрузка. Для всех видов в частном доме она должна составлять 360 кг на 1 кв. м. Рассчитать эту величину самостоятельно довольно проблематично, но опытный мастер и так может определить примерную надежность возведенной конструкции. Например, деревянные несущие балки следует брать шириной не менее 10 см и толщиной не менее 3 см, использовать крепежные болты или шурупы не менее 60 мм.

Уклон

Выбор наклона лестничного пролета в загородном доме во многом определяет удобство подъема и безопасность использования. Конечно, не всегда свободная площадь в помещении позволяет создать максимально комфортную лестницу, в этом случае приходится делать несколько пролетов, промежуточные площадки или нижние забежные ступени. Опыт многочисленных проектов в частных домах свидетельствует, что оптимальный уклон лестничного марша составляет 27-38 градусов. При таких условиях удобно и безопасно не только подниматься и спускаться, но и заносить наверх крупногабаритные предметы.

Если свободная площадь не позволяет сделать лестничный марш с оптимальным уровнем уклона, то прибегают к различным хитростям.

Можно, например, создать дополнительный пролет, перпендикулярный основному, завернуть несколько забежных ступенек или создать полноценный второй марш с переходной площадкой, закрепленной на опорах.

Если все-таки нельзя достичь плавного уклона и лестничный марш обладает большой крутизной, то для удобства и безопасности необходимо обязательно снабдить его перилами. Кроме того, при этом можно расположить ступени чаще и не делать слишком большую высоту между ними. Чаще всего лестничные марши с большой крутизной и одним пролетом делают в одноэтажных домах для входа на чердак или мансарду. Но следует помнить, что простота работы и экономия свободного пространства не всегда благоприятно сказываются на комфорте и безопасности, ведь лестницей придется пользоваться долгие годы.

Шаг

Шаг лестничного марша следует выбирать таким, чтобы, во-первых, стопа человека удобно размещалась на поверхности, во-вторых, чтобы можно было поднимать ноги свободно, без напряжения. Поэтому для любого, даже самого экономного проекта стоит выбирать глубину ступени 23-33 см, вертикальное расстояние между двумя соседними – 10-18 см. Это условие соблюдается для межэтажных и других подъемов при одном или нескольких пролетах. В случае одного лестничного марша при высоте этажа 2,2-2,5 м и таком шаге максимальное количество ступеней будет составлять 15-18. Стоит понимать, что при высоте одной ступени более 15 см подъем уже становится дискомфортным, особенно это актуально, если в доме есть дети или пожилые люди. Заносить тяжести наверх становится тоже проблематично. Поэтому лучше сделать большее количество ступеней, чтобы потом с комфортом пользоваться лестничным маршем.

Большая высота шага (более 18 см) для лестницы актуальна, если она используется изредка, например, для подъема на неэксплуатируемый чердак.

Высота марша

Высоту лестничного марша, исходя из количества ступенек и вертикального расстояния между ними, подсчитать не составляет труда. Например, при 15 ступенях и высоте между ними 10 см эта величина будет составлять 1,5 м. Отсюда видно, что для межэтажного подъема одного марша будет недостаточно, лестница нуждается в дополнительном пролете.

Не стоит делать высоту слишком большой, тогда конструкция будет нуждаться в дополнительных опорах, максимум с учетом межэтажных перекрытий составляет 3 м. В то же время минимальная величина для подъема на второй этаж – 1,5 м, делать ее меньше просто не целесообразно.

Требования к перилам и ограждениям

При сооружении лестничного марша в частном доме по собственному проекту обычно делают свои размеры перил, руководствуясь красотой, удобством и безопасностью. Но для ограждений лестниц существуют и требования, установленные ГОСТ 25772-83, по ним в индивидуальных жилых зданиях высота для перил должна быть не менее 0,9 м. Рекомендуется обязательно сооружать ограждения, если высота лестничного марша превышает 1,5 м.

Необязательно делать опоры перил на каждой из ступеней, главное, чтобы расстояние между ними не превышало 0,5 м. Ограждения должны быть надежно закреплены, это в первую очередь определяет безопасность подъема. В случае деревянных лестничных маршей их лучше всего закреплять на металлические анкера или шурупы с уголками. Металлические конструкции оптимально приваривать к ступеням или несущим балкам.

Как рассчитать самостоятельно?

Расчет длины тетивы и опорных балок, высоты лестничного марша, количества, глубины и высоты ступеней производится исходя из высоты жилого помещения. При этом важно учитывать не только непосредственно расстояние от пола до потолка, но и ширину межэтажного перекрытия, выпуск лестницы на второй этаж. Заранее выбирается предпочтительный наклон конструкции. Если по данным параметрам длина марша будет превышать 3 м, то лучше всего делать не один, а два или три пролета.

В любом случае, стоит заранее сделать чертеж лестничных маршей в профиль с указанием всех размеров. Из него будет наглядно видно, как будут расположены элементы и как их оптимально скрепить между собой, какое количество крепежных элементов необходимо взять. Еще из подробного эскиза можно подсчитать количество материалов, которое потребуется на изготовление всей конструкции. В случае изготовления монолитного железобетонного лестничного марша по чертежам вычисляется объем конструкции, и уже исходя из него определяется количество бетона, необходимого для заливки.

Советы

Грамотно спроектированные, надежные лестничные марши должны обладать следующими достоинствами:

• достаточная прочность;
• устойчивость к влаге и низким температурам;
• долгий срок эксплуатации;
• возможность использования при различных погодных условиях, в разных климатических зонах;
• удобство спуска и подъема;
• эстетическая привлекательность.

Выбор материала для лестничного марша зависит не только от финансовых возможностей хозяев и сложности изготовления, но и от других факторов. Следует хорошо подумать при покупке того или иного сырья. Например, деревянные конструкции легкие, простые в обработке и монтаже, впечатляюще выглядят и позволяют создать практически любые формы и оригинальный дизайн. Но дерево даже при хорошей обработке и надежном покрытии лаками подвержено гниению, действию плесени и грибка, сравнительно хрупкое и горючее. Поэтому деревянные лестничные марши не рекомендуется возводить в помещениях с повышенной влажностью, под открытым небом, где на них негативно будут влиять природные факторы.

Во внутренних сухих помещениях дерево для лестниц вполне можно использовать. Выбор определенной породы древесины тоже играет важную роль. Хвойные сорта всегда удачны, особенно для изготовления несущих опор, подпорок и тетивы благодаря своей прочности. Для изготовления ступеней, площадок, перил, декоративных деталей отлично подойдут лиственница, бук, ясень, дуб. Вся древесина должна быть хорошо высушена, после распиловки и обработки покрыта лаком и антисептиком.

Металлические лестничные марши оптимально выбирать в домах с кирпичными или бетонными стенами. Они должны иметь надежную опору для крепления и захвата несущих балок. Сам металл не только прочен и имеет строгий стильный вид, но должен сочетаться и с остальным интерьером. Так как чаще всего лестницы из металла монтируют путем сварки, то работы по их установке должны производиться до остальной внутренней отделки помещения.

Бетонные лестничные марши также следует возводить в кирпичных и каменных зданиях, чтобы пол и стены смогли выдержать большую нагрузку этих конструкций. Монолитные варианты обязательно необходимо снабжать армированием, так что и здесь потребуются сварочные работы.

Для заливки требуемых форм будет нужна деревянная опалубка. Сам бетон выглядит очень холодно и невзрачно, так что для таких маршей всегда требуется декоративная отделка, поэтому весь проект обойдется недешево.

Лестницы, ведущие на чердак и состоящие из одного марша, оптимально располагать в коридоре, прихожей или на веранде. Самый удачный выбор – это деревянная или металлическая конструкция с одним пролетом и наклоном 30-45 градусов. Роль второго косоура может выполнять несущая стена, так проект упрощается. Если конструкция изготовляется из дерева, то нет необходимости делать тетиву, перила и подступенки. Несущие балки следует надежно закрепить к полу и потолку на металлические анкера или шурупы, после их установки следует закрепить ступени.

Чтобы лестница была безопасной и удобной, прослужила максимальное количество лет, необходимо подбирать качественные материалы, соблюдать нормы ГОСТ и СНиП, производить монтаж в соответствии с техническими требованиями. Если лестничный марш изготовляется из железобетона, то при заливке в помещении должна быть соблюдена определенная температура и влажность. После нее раствор должен быть выдержан определенное время. Для прочности следует использовать достаточное количество арматуры для армирующей сетки.

Металлическая конструкция во избежание коррозии должна быть покрашена или до сборки произведена оцинковка деталей. Места стыков и сварки после монтажа тоже необходимо обработать специальным раствором. Металл, как и дерево, тоже подвергается сильной деформации, особенно при перепаде температур, что следует учитывать при монтаже.

Деревянные лестничные марши больше всего подвержены износу, повреждениям, действию влаги, поэтому нуждаются в тщательной обработке и дальнейшем регулярном уходе. Даже если в помещении круглый год поддерживается допустимая влажность и температура, ступени, косоуры и перила из дерева спустя некоторое время деформируются и могут покрываться трещинами. Поэтому нужна дополнительная их защита, чистка, обработка лаком.

Все работы по изготовлению деревянных лестничных маршей можно произвести дома, в гараже, мастерской или во дворе. Для резки ступеней, тетивы, косоуров подойдет обычная ножовка, ручная или электрическая пила. Все детали режутся согласно размерам на созданном заранее чертеже, затем обрабатываются антипиреном и антисептиком, покрываются лаком. После высыхания можно приступить к сборке лестницы.

В первую очередь крепятся к стене, полу и потолку косоуры, если это необходимо, вертикальные опоры и промежуточные площадки. Затем размещаются ступени, подступенки и тетива. В последнюю очередь приступают к установке перил и декоративных элементов.

О том, как изготовить лестницу, смотрите в следующем видео.

Ширина ступени лестницы норма — Всё о лестницах

Стандартная ширина лестничных ступеней: требования СНиП и ГОСТ

Такой показатель, как ширина ступеней различных видов лестниц, имеет свои границы согласно СНиП и ГОСТ, как и другие не менее важные характеристики. Это делается для того, чтобы обезопасить передвижение людей по этим конструкциям и сделать их максимально удобными.

Особенности ступеней лестничной конструкции

Основной частью лестницы являются именно её ступени. Благодаря им человек может подняться или спуститься на этаж без особых усилий. Если при проектировании конструкции будет соблюден стандарт СНиП для ширины ступени и марша в целом, передвижение будет максимально комфортным.

При проектировании лестницы. а конкретно её ступеней важно брать в учет такие характеристики, как:

Благодаря соотношению всех этих показателей и с опорой на стандарт определяется оптимальная конструкция лестницы.

Ступени изготовленные по стандартам СНиП комфортны и безопасны

Ширина марша

Одним из основных показателей, регламентируемых ГОСТ и СНиП, является ширина непосредственно самого марша. Для того чтобы по нему можно было свободно передвигаться без риска травмирования, следует оставить достаточное расстояние между опорами и ограждениями.

Минимальная ширина для ступеней обычной лестницы устанавливается на уровне 70–80 см. При таком расположении остается достаточно пространства, чтобы взрослый человек мог свободно подняться или спуститься по ним. Однако, если нужно будет разминуться со встречным идущим, могут возникнуть трудности. Именно поэтому такие конструкции рекомендуется устанавливать только в частных домах, где поток людей минимален.

Для винтовых лестниц минимальная ширина составляет 100 см без учета ограждений и перил.

Стандартная ширина всех ступеней лестницы обычно принимается на уровне 100 см. Если предполагается размещение на её ступенях балясин для перил, нужно добавить еще по 20 см на каждую сторону с поручнями. Свободное прохождение двух людей обеспечит марш шириной в 130 см, а при расстоянии 150 см никто из идущих не будет мешать друг другу даже при передвижении навстречу.

Максимальная ширина ступенек ничем не ограничена. В общественных местах необходимо позаботиться об установке дополнительных поручней для удобства и безопасности передвижения. К тому же они позволяют разграничить направления движения. Наличие центральных перил — это стандарт для маршей шириной более 2–2,5 м.

Схематическое изображение используемой ширины марша

Ширина проступи

Второй не менее важный показатель, который отражается на удобстве и безопасности пользования ступенями,— это их ширина в месте, где человек ступает ногой. Иными словами, это размер проступи. В идеале она должна позволять идущему полностью располагать стопу на поверхности, однако из-за того, что размеры ноги у людей неодинаковые, принято брать усредненное значение. Также важна и высота ступенек .

Оптимальная ширина проступи ступени лестницы должна быть от 23 до 26 см. При этом важно соблюдать комфортное соотношение между этой величиной и высотой ступени, то есть подступенком.

Для стандартных лестниц ширина ступени и высота подступенка обычно устанавливаются в таких промежутках:

• 35:13 — для уличных лестниц ;
• 29:17 — для общественных мест;
• 23:19 — для жилых зданий;
• 21:21 — для малоиспользуемых хозяйственных помещений.

Иногда не удается спроектировать лестницу таким образом, чтобы соблюсти каждый стандарт СНиП и при этом вписать конструкцию в доступное пространство. В таком случае можно сэкономить место, использовав приемы для увеличения проступи. Один из самых распространенных методов предполагает использование ступеней с небольшими выступами. Таким образом вы можете увеличить ширину на 2–3 см, не увеличивая уклон.

Второй вариант предлагает полностью отказаться от подступенка. Однако такое решение может сказаться на удобстве пользования конструкцией, ведь мелькающие под ногами просветы не способствуют ощущению безопасности, что нарушает стандарт.

Для сокращения ширины проступи возможно отказаться от подступенка

Если вы не можете себе позволить обустройство стандартного марша, можно оборудовать компактную лестницу «гусиный шаг». Благодаря чередованию ширины проступей с каждой стороны удается соблюсти требования стандартов.

Также отличный вариант — сооружение марша с забежными ступенями. Благодаря этому можно обустроить плавный поворот при подъеме на этаж. Учтите, что ширина ступени будет рассчитываться иначе.

Как определить ширину проступи?

Для определения величины проступи лестницы необходимо провести ряд расчетов. Обычно в первую очередь определяется доступный угол уклона, а затем на основе данных о длине марша высчитывается количество ступеней. Если разделить длину на эту величину, вы получите примерные размеры проступи.

Для более точных расчетов необходимо воспользоваться специальной формулой. Ее суть состоит в решении уравнения. Вам известна величина проступи. К результату плюсуется неизвестная вам высота подступенка. Ее нужно умножить на 2. В итоге должно получиться число в пределах 60–65. На основе этих цифр вычисляется интересующая вас высота.

Именно величина в 60–65 см принимается как стандартная для ширины шага взрослого человека. Однако её можно сократить до 45 см при необходимости.

Если вы не уверены в том, что полученное соотношение является верным, можете проверить результаты с помощью контрольных коэффициентов. С их помощью можно оценить уровень безопасности и удобства конструкции. Для этого суммируются оба числа: ширина и высота. В итоге должно получиться число 46 с разбегом в +/– 1–2 см. Это число указывает на соблюдение норм безопасности. Разница между проступью и подступенком характеризует удобство и должна равняться 12.

Определение ширины проступи осуществляется с помощью нескольких формул

Что касается забежных конструкций, ориентиром в этом случае выступает центральная линия. Искривление подъема должно выходить примерно на 30 см. Лучше всего рассчитывать ширину проступи графическим методом. А вот высота подступенка должна сохраняться независимо от итоговой конфигурации марша.

Роль уклона

При выполнении расчетов необходимо принимать во внимание и такую характеристику, как уровень наклона лестницы. Для жилых помещений этот показатель принято брать в пределах 30–45 градусов. В зависимости от уклона и доступного пространства под строительство ширина и высота ступеней лестничного марша могут изменяться.

Связь уклона и размеров ступенек очевидна: чем больший градус наклона, тем ближе к 1 соотношение проступи и подступенка. Иными словами, лестница будет круче при увеличении её наклона, а передвигаться по ней будет не только неудобно, но и небезопасно.

Если все расчеты соответствуют стандартам, такая конструкция допускается к постройке и будет вполне безопасной и эргономичной.

Основные нормы и правила проектирования лестниц

Стандарты и нормы СНиП

Со времен создания первых лестниц строители знали правило, которое гарантировало успех. Для обеспечения удобного движения требуется придерживаться гармоничного соотношения расстояний перемещения вперед и высоты подъема/спуска. Эти две величины выражены расстоянием по вертикали между поверхностями смежных ступеней (х) и расстоянием между их краями (у). Идеальная формула, выведенная в XVII веке Блонделем, имеет вид. 2х+у=60-66 см. Из нее выросли еще две формулы: формула безопасности, согласно которой х+у=46. и формула удобства. у-х=12 .

Сегодня наука строительства продвинулась далеко вперед, и правил стало на порядок больше. Современные люди гораздо больше придают значение вопросам личной безопасности. Собственно, уже упомянутые ранее нормы СНиП, хоть и оставили некий простор для фантазии, все же имеют список требований, следовать которым требуется неукоснительно.

Чтобы избежать административных нарушений и прочих проблем, следуйте данному перечню:

1. Если здание насчитывает более двух этажей, должен быть один большой пролет.
2. Трансформируемые лестницы должны использоваться лишь для прохода на чердак или в подвал.
3. Ширина лестничного пролета должна составить от 80 см до 1 метра 20 сантиметров для прохода одного человека. Важно соблюдать эту ширину на всей протяжённости лестницы.
4. В один марш должно поместиться от 3 до 18 ступеней, в общественных местах — от 3 до 16. Приветствуется нечетное количество ступеней, это позволит начать и завершить подъем/спуск с той же ноги.
5. Угол на подъеме должен равняться не менее 26 и не более 45 градусам.
6. Высота лестничных ступеней: 150-200 мм. Нормы допускают различие в пределах одного марша до 5 мм.
7. Ширина ступени составляет 250 мм, не менее. Для чердачных и подвальных помещений нижний предел — 200 мм.
8. Величина выступа — не более 30 мм.
9. Лестничные площадки согласно СНиП должны по ширине соответствовать ступеням, если же примыкают сразу два марша — не менее 1,3 м. От двери до ступени нужно выдерживать расстояние в 1 м. В том случае, если двери распахиваются наружу — следует рассчитать исходя из ширины двери.
10. Высота ограждения должна достигать 900 мм, на балюстраде можно подогнать и до 1100 мм. Между балясинами желательно оставлять промежуток в 100-150 мм, особенно в домах, где есть дети.

Ключевые моменты проектировки

При выборе типа необходимо считаться с требованиями, которые будут выдвинуты заказчиком. К примеру, какой тип движения будет осуществляться, нагрузки, которым будет подвергаться конструкция, примененные технологии и дизайнерские решения. Важно учесть количество пространства, которое возможно выделить под лестницу и места, подходящие для размещения опор.

Часто заказчик вспоминает о необходимости постройки лестницы уже после выполнения основных работ. Это ставит жесткие ограничения в проектировании и временами заставляет выбирать менее экономичные или эстетичные варианты. В идеале ее проект должен разрабатываться наряду с конструированием самого здания.

Так как лестницы представляют собой зону повышенного риска, конструктор должен принять во внимания вопросы безопасности. Выбрать подходящую высоту ступени лестницы, описанную в нормативных документах и указанную выше. Чаще всего именно несоответствие стандартам становится причиной многих травм. При конструировании лестничных поручней и перил требуется учесть вес, который они должны выдерживать. Целесообразно брать в расчет 100 кг веса, чтобы взрослый человек мог облокотиться, подстраховаться и не провалить перила.

И напоследок — критическая высота лестничной конструкции. Зазор между потолком и лестницей составляет 1,95 м, лучше 2 м. Эти же размеры касаются лестничного проема.

Важно учитывать материал, из которого сделаны ступени. Если их поверхность гладкая и скользкая, целесообразно закрепить ковровое покрытие.

Коврики будут выполнять не только тормозящую, страхующую роль, но и эстетическую и шумоизолирующую. Отличный вариант для домашней лестницы.

Замеры и материалы при конструировании

Для проведения замеров при условии, что лестницу придется делать уже в период отделочных работ, вам понадобится уровень, рулетка и еще одна пара рук. Неплохо обзавестись длинной прямой рейкой и угольником.

Для проверки перпендикулярности стен используем угольник. Меряем высоту потолка, толщину перекрытия, после выполнения замеров на миллиметровке рисуется план и разрез помещения, на котором следует отобразить не только замеры пола и проемы, но и двери, окна, прочее.

Хороший инженер должен быть и хорошим экономистом, в том смысле, что его работа не должна нести за собой излишних затрат. Создавая эскиз лестницы, стоит учесть, что стандартные изделия из дерева гораздо дешевле созданных на заказ, так что лучше постараться спроектировать интересный дизайн, используя более дешевые материалы. Производство стандартных лестничных деталей — широко распространенная практика, в основном, их создают для фирм, занимающихся монтажом лестниц.

В США, к примеру, практика самостоятельного создания лестниц настолько широка, что фирмы по созданию стандартных элементов переориентировались на частных лиц. В России стандарт заготовок у разных фирм аналогичен. Большие детали желательно заказывать в сборном виде, так как возможности в выборе могут быть ограничены исходя из размеров транспорта для перевозки. Качество же дерева-основы напрямую зависит от условий эксплуатации.

Нормы эвакуации по лестничным клеткам

Основная задача строительных норм в случае эвакуации — обеспечение противопожарной безопасности и способствование быстрой и грамотной эвакуации персонала. Теперь пару слов об эвакуации по лестницам и лестничным клеткам.

На лестнице для эвакуации ширина марша обязана совпадать и ни в коем случае не быть меньше ширины дверного проема. Уклон равен один к одному, ширина и высота ступеней лестницы по ГОСТ — 25 и 22 см соответственно.

На лестничных клетках недопустимо размещение трубопроводов с газами, встроенных шкафчиков, за исключением коммуникационных, и установка оборудования, выпирающего над выступами ступеней более чем на 2,2 м. Допускается располагать не более двух кабин лифтов. Лестничные клетки обязаны иметь выход на прилегающую территорию напрямую или через вестибюль и световые проемы не менее 1,2 квадратных метра.

Надеемся, наша статья пригодится вам в самостоятельном проектировании лестниц. Материал старались изложить в наиболее доступном для понимания формате. Успехов вам на строительном фронте. Запомните, только связывая в общую картину проект лестницы с конструктивными, эстетическими и планировочными решениями всего здания, можно добиться хорошего результата, соорудить долговечные, практичные, эстетичные и экономически выгодные.

Видео ниже покажет, как произвести расчет размеров ступеней в программе AutoCad

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

• Минимальная ширина лестничного марша. для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
• Максимальная ширина марша. для жилых зданий – 140 см, для общественных – 240 см.
• Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
• Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
• Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
• Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
• Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
• Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

• Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
• Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
• Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
• Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
• Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
• Максимальная высота ступеней лестниц. в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
• Минимальная высота ступеней – 12 см.
• Максимальная ширина ступеней лестниц. в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
• Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
• Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
• При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
• Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
• Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
• Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

Рекомендуемые отношения ширины ступени к её высоте

Параметры перил (ограждений)

• Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
• Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
• Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
• Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
• Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
• Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
• Перила лестницы должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и её составляющие

Рекомендуемое применение различных пород древесины для строительства лестниц

Статьи по теме “Дизайн лестниц”

Источники: http://vseolestnicah.ru/elementy-i-komplektuyushhie/shirina-stupenej-lestnicy.html, http://7lestnic.com/komplektuyushhie/vysota-stupeni-lestnicy-snip.html, http://www.live-design.ru/staircase-norm/

оптимальные ширина, высота, шаг ступеней, нормы лестничного марша

Размеры лестницы зависят напрямую от ее конструкции и материала изготовления. Если допустить ошибки в расчетах, то сооружение может выглядеть неприглядно и стать потенциально опасным. Как избежать ошибок при проектировании и правильно произвести расчеты – читайте в нашей статье.

1

Какие конструкции лестниц бывают и из чего их лучше изготовить

В зависимости от места расположения можно выбрать один из следующих вариантов:

• Одномаршевые. Такой тип встречается крайне редко, поскольку не подходит для использования в помещениях стандартной высоты. Чаще всего конструкции подобного рода используются для спуска в подвальные помещения, а также при обустройстве подъемов на небольшие высоты на улице. Когда лестница имеет большую длину, на ней обустраиваются специальные промежуточные площадки для организации отдыха при подъемах.
• Двухмаршевые. Наиболее распространенный тип, встречающийся как в жилых, так и административных зданиях, имеющих два этажа. Могут иметь стандартные формы или быть исполнены в форме буквы «Г». Недостаток конструкции – необходимо наличие большой площади для сооружения.
• Винтовые (криволинейные). Такие лестницы обустраиваются с целью экономии полезной площади. Из-за своей неординарной конструкции могут представлять опасность для детей и стариков, особенно при небольшой ширине.
• Комбинированные. Лестницы содержат различные элементы. Благодаря их правильной компоновке можно создать уникальные сооружения, которые будут как практичными, так и эстетически привлекательными.

Самые распространенные лестницы в двухэтажных домах — двухмаршевые

В зависимости от функционального назначения и условий эксплуатации выбирают материал, из которого будет изготовлена будущая лестница. Она может быть сделаны из одного материала, например, дерева или бетона, или состоять из нескольких . Такие варианты принято называть комбинированными. Для эксплуатации на открытом воздухе стоит использовать стройматериалы, которые будут стойкими к атмосферным воздействиям. Для этого прекрасно подойдет бетон, стекло, металл и пр. А вот лестницы внутри помещений менее прихотливы, хотя и к ним могут предъявляться серьезные требования, особенно если находятся они в местах с большим пассажиропотоком.

При создании лестниц из натуральных материалов рекомендуется обрабатывать их специальными пропитками, которые предотвращают воздействия вредных факторов. При правильном подходе сооружения можно использовать не только внутри, но и снаружи помещений. Обработка проводится как после окончания всех работ, так и на этапе сооружения лестницы. Деревянные, металлические, бетонные, кирпичные конструкции – все они нуждаются в периодической защите, чтобы исключить коррозию, разрушение и гниение.

2

Основные характеристики лестниц – на что обратить особое внимание

При проектировании лестниц необходимо создать такую конструкцию, которая будет максимально удобной для ежедневного использования. Для этого существуют нормы и стандарты, позволяющие сделать сооружение комфортным и безопасным. Важное значение отводится и ширине. В частных домах этот параметр варьируется от 80 до 140 см, в общественных же зданиях он стартует от 135 см и ограничивается 240 см. Если лестницу планируют использовать во время эвакуации как запасный выход, размеры лестничного марша должны быть не меньше 90 см.

Для лестниц с большим количеством ступенек нужно обустраивать промежуточные площадки

Когда конструкция имеет большое число ступеней, предпочтительнее обустраивать промежуточные площадки. Их ширина складывается из ширины двух маршей и еще дополнительных 10 см. При возможности рекомендуется делать площадку больших размеров – более широкую. Угол наклона лестничного пролета – пространства между двумя площадками – должен лежать в промежутке между 26 и 45 градусов. Оптимальное значение составляет 23–37 градусов.

Конструкции, имеющие вспомогательное значение, а также ведущие в подсобные помещения и подвалы, имеют уклон от 33 до 36 градусов. Чем меньше имеется места, тем круче будет лестница. При невозможности обеспечить наклон лестнице больше 23 градусов, рекомендуется сменить сооружение на пандус для большего удобства. А вот при значении более 45 градусов лучше выбрать приставную лестницу или ее раскладной аналог.

Все ступени должны иметь одинаковый размер, причем для первой и последней разрешается делать исключения, чтобы была возможность вписать ровное число ступенек. Согласно ГОСТ стандартная высота ступени любой лестницы лежит в диапазоне от 12 до 25 см. В многоквартирных домах с несколькими этажами этот показатель не должен превышать 19 см. При обустройстве лестницы минимальное число ступеней должно составлять не менее 3 штук, в противном случае конструкцию заменяют на пандус. Рекомендуемое максимальное количество ступеней в марше – 16, в противном случае необходимо или увеличить высоту ступеней, или изменить конструкцию лестницы.

Лестницу следует оборудовать ограждением, особенно, если в доме есть дети

Расстояние от ступеней до потолка должно быть не менее 2 м. Обязательно лестница должна иметь ограждение, хотя некоторые современные конструкции могут сооружаться и без них. Если есть маленькие дети, расстояние между элементами ограждений следует делать минимальным. Рекомендуется его заделать закаленным или оргстеклом. Ограждение должно быть прочным и рассчитано на вес более центнера. Оптимальная высота ограждения с перилами должна составлять 90–100 см, для детей рекомендуется сделать дополнительный поручень на высоте от 70 до 75 см. Обязательно необходимо предусмотреть освещение конструкции в темное время.

Интересно! Чтобы вписать в помещение лестницу, имеющую стандартные размеры, нужно, чтобы расстояние до потолка было кратно 15.

3

Расчет основных элементов конструкции

Рассчитать корректный размер ступени можно, зная глубину проступи и высоту подступенка. Шаг ступеней лестницы напрямую влияет на безопасность и удобство пользования конструкцией. Безопасным сооружение считается в том случае, если сумма этих двух показателей равна 46 см: 26+20, 28+18 и подобное. Это так называемая формула безопасности, а идеальным значением считается показатель 29+17. Однако на практике не всегда есть возможность реализовать оптимальные размеры ступеней лестницы в соответствие с приведенными значениями.

В этом случае рекомендуется воспользоваться формулой Блонделя, которая за основу берет средний шаг человека:

b+2h=60…65 см, где

b – ширина проступи;

h – высота ступеньки.

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Можно присмотреться к показателям, рекомендуемыми современными авторами специальной литературы, где приводятся данные по высоте и ширине ступеней лестницы в зависимости от высоты этажи и постоянной ширины проступи:

Высота этажа, мм	Число ступеней	Высота ступеньки, мм	Ширина проступи, мм
2250 (подвальные помещения)	12	118	260
	13	173	260
2500	14	179	260
	14	179	290
2750	15	183	260
	16	172	260
	16	172	290
3000	17	176	290

Важно! Наибольшая допустимая глубина проступни в домашнем строительстве не должна превышать 32 см!

Рассчитать количество ступеней самостоятельно не так-то и сложно. Необходимо для этого знать высоту помещения. Это значение необходимо разделить на высоту ступеньки. Если итоговый вариант имеет дробное значение, берётся только целая часть. В этом случае, как говорилось выше, допускается делать нестандартной первую или последнюю ступень. В некоторых случаях сооружают под лестницей специальный подиум, высота которого подобрана таким образом, чтобы итоговое число ступеней было целым без округления.

Для расчёта глубины ступеней берётся показатель среднего шага человека. Он имеет значение 63 см. От этой цифры нужно отнять двойную высоту подступёнка. Часто конструкции оборудуют проступью – это специальная накладка на ступень, изготавливаемая из прочных пород древесины толщиной 50 мм.

Для вычисления площади помещения, которая будет отведена под лестницу, необходимо перенести конструкцию на плоскость. Она будет иметь форму прямоугольника, одна сторона которого равняется выбранной ширине марша, а вторая – проекции его длины. Рассчитать второй показатель не составляет труда. Для этого глубину ступеней необходимо умножить на их количество.

Теперь можно вычислить длину лестничного полотна. Квадрат этого значения равняется сумме квадратов ширины марша и проекции его длины. Точное значение будет равно квадратному корню из полученного результата. В этом случае дробную часть значения тоже нужно отбросить. Определяя угол наклона, необходимо узнать значение синуса прямого угла отношения этажной высоты к длине лестничного марша.

ГОСТ. Расчет размера ступеней и уклона лестничного марша

Лестничная конструкция, ее внешний вид, удобство и безопасность имеют важнейшее значение для любого дома. Удачный дизайн лестницы повышает общий уровень комфорта людей, которые будут ею пользоваться в будущем, а также влияет на уровень эргономичности помещения. Учитывая важность и значимость конструкции, регулированию на законодательном уровне подвергаются практически все ее элементы: ширина и протяженность пролета, размер ограждений, количество и высота ступеней лестниц (ГОСТ и СНиП).

Значение своевременного расчета параметров

Базовые размеры лестничной конструкции рассчитывают еще на этапе разработки проекта дома. Ширина и высота ступеней лестницы позволяет строителям вычислить важнейшие параметры будущего здания.

Зачастую при разработке проекта лестниц руководствуются действующими нормами и пожеланиями владельца здания. Соответствие административным документам, регулирующим строительно-ремонтные работы, обязательно. Ведь чертеж красивой, поражающей воображение лестницы, — это полдела. Конструкция должна быть функциональной, надежной, удобной и безопасной.

Особенно пристального внимания требуют лестницы в зданиях общественного назначения или в учебных заведениях.

Как именно регулируется строительство лестниц

Документы, которые содержат стандарты, нормы и правила, в согласии с которыми должны быть возведены все лестницы, – ГОСТ и СНиП.

Для лестниц из бетона и железобетона существуют ГОСТ 8717.1-84 и 8717.0-84. Последний документ распространяется и на лестницы, выполненные из металлоконструкций.

Отдельные их пункты описывают то, какой высоты должны быть марши, сколько ступеней в них следует разместить и какой высоты их нужно делать. Также оговаривается угол, под которым размещают лестничный пролет, ширина площадки и тип ограждений.

Некоторые размеры приведены с указанием конкретных значений, другие представляют собой диапазон, в пределах которого мастера-строители могут выбирать подходящие для них цифры.

Что значит «оптимальный наклон лестницы»?

Угол, под которым будет расположена лестничная конструкция в частном доме, многоэтажной квартире или здании общественного назначения – это рекомендуемые значения. Минимальный угол составляет 20 градусов, максимальный – 50 градусов.

Меньший угол указывает на то, что лестница располагается низко, то есть она пологая. Конечно, по таким ступеням довольно легко подниматься и снижается риск падения, но подобная конструкция получается в разы длиннее и занимает гораздо больше места. Зачастую дизайнеры призывают владельцев к экономии жилого пространства путем сокращения длины лестницы. ГОСТ устанавливает максимально допустимый угол наклона на уровне 50 градусов, так как более крутые ступени небезопасны для поднимающегося человека.

Правда, существуют исключения, такие как монтаж лестниц на чердаки и в подвалы. Здесь могут быть разрешены крутые лестницы из-за их нечастого использования и ограниченности пространства.

Оптимальным (для частного дома) считается лестничный пролет, наклоненный под углом 30-35 градусов. Этот диапазон показателей соответствует естественным ритмам движения человека.

Какие данные принимают в расчет в процессе разработки проекта

Наиболее важными параметрами, влияющими на лестничную конструкцию, являются:

1. Высота каждого этажа.
2. Общие площади внутренних помещений.
3. План расположения окон, дверей и открытых проемов.
4. Форма и особенности стен комнат (ниши, выступы).

Эти данные, которые определяют по строительным чертежам, влияют на то, какой будет высота ступеней лестниц, ГОСТ также обязательно учитывается. Кроме того, полученные цифры позволяют увидеть, какой будет общая высота лестницы, длина маршей, количество и размер поворотных площадок.

Существование установленных параметров вовсе не означает, что лестничную конструкцию не нужно рассчитывать. Индивидуальные проекты необходимы, так как на конечные размеры влияют многие факторы (материал изготовления лестницы и ограждения, тип их отделки, материалы, использованные при оформлении интерьера).

Угол наклона конструкции зависит от того, сколько будет ступеней, от их высоты, а также от расстояния между ними.

Стандарты определяют административные документы — ГОСТ и СНиП. Высота ступеней лестницы может быть от 12 см до 22 см. На выбор конкретного размера влияет место размещения конструкции и ее назначение. Для тех лестниц, которыми интенсивно и часто пользуются, рекомендуют выбирать значение около 14,5-17,5 см.

Говоря о глубине проступи (горизонтальной плоскости, на которую ступает человек), следует указать ее оптимальный показатель: разрешенный диапазон составляет от 25 см до 40 см. Однако самыми удобными признаны ступени, ширина которых 30-37 см.

Обоснованием этих значений становится размер стопы среднего человека, а также ширина его шага. Если по каким-либо причинам не могут быть применены оптимальные параметры или запланированный уклон лестницы препятствует размещению ступеней таких размеров, разработчики проекта уменьшают глубину до 14,5 см. При этом они предусматривают выступ, увеличивающий глубину на два или три сантиметра (свес ступени).

Что такое подступенок и какой должна быть его высота

Высота степеней любой лестницы напрямую зависит от размера подступенка и толщины самой ступени. Подступенком называется вертикальный элемент, расположенный между двумя проступями.

Как уже было отмечено, стандартная высота ступени лестницы составляет 14,5-17,5 см. При этом процесс расчета параметров предусматривает обязательную проверку на удобство и безопасность. Для этого складывают ширину проступи и высоту подступенка (по чертежу). Если сумма находится в диапазоне от 44 см до 48 см, то лестница может считаться безопасной.

Количество ступеней

Стандартный лестничный марш в среднем содержит 12-15 ступеней. Это количество позволяет большинству людей спокойно подняться от начала до конца конструкции или до лестничной площадки.

Чтобы определить, сколько ступеней будет иметь возводимая лестница, мастера используют следующий метод:

1. Вычисляют или измеряют общую длину лестницы (расстояние от первой ступени до пола второго этажа).
2. Делят полученную длину на примерную высоту подступенка.
3. Округляют полученный размер до целого числа и выполняют пересчет с учетом новых данных.

Этот алгоритм довольно упрощен, так как в процессе реальных расчетов принимаются во внимание многие другие факторы (толщина напольного покрытия на первом и втором этажах, тип самой лестницы, отделка ступеней).

Особенности лестниц из бетона

Сегодня выбор лестничной конструкции для многих владельцев домов облегчен существованием готовых модулей из высококачественного бетона (марка не ниже В15).

Их изготовлением занимаются сертифицированные производители, поэтому соблюдены все требования ГОСТ и СНиП (высота ступеней лестницы, их глубина и ширина, а также угол наклона).

Использование таких конструкций значительно облегчает, ускоряет и удешевляет возведение лестниц. ЖБ-лестницы очень прочны и поддаются декорированию различными материалами и техниками, поэтому их устанавливают как в жилых домах, так и в общественных зданиях.

Отдельные аспекты проектирования лестниц

Высота ступеней лестниц (ГОСТ это предусматривает) должна быть одинаковой для всех элементов лестницы. Это обязательное требование, которое призвано обеспечить равновесие человека, перемещающегося между этажами.

Кроме того, специалисты утверждают, что людям более комфортно завершать подъем или спуск той ногой, которой они начали движение по лестнице. Поэтому многие конструкции содержат нечетное количество степеней.

Если площадка между маршами состоит из нескольких уровней, разница в их высоте должна быть равна высоте ступени.

Винтовые лестницы и их ступени

При проектировании винтовых или спиральных лестниц дизайнерам приходится иметь дело с забежными ступенями. Требования, касающиеся их высоты, остаются такими же, как и для прямых, поворотных или комбинированных конструкций.

Однако, в силу специфичной формы ступеней, строгому регулированию подвергается глубина проступи и ширина самой лестницы.

Это связано с тем, что передвигаться по винтовым конструкциям не настолько удобно и безопасно, как по традиционным. По этой причине дизайнеры не советуют возводить такую лестницу в качестве основной.

Зачастую винтовые лестницы служат для подъема на чердак или как вспомогательное средство передвижения. Правда, многие современные конструкции винтового типа имеют очень красивый дизайн и становятся главным украшением комнаты. Для повышения комфорта будущих жильцов их ширина и высота между ступенями лестницы должны быть максимально приближенными к оптимальным параметрам.

Винтовые лестницы совершенно не подходят для установки в общественных зданиях и учебных учреждениях. Также их следует избегать, если в доме будет жить человек с ограниченной подвижностью. Правда, если владелец все же очень хочет видеть в своем доме именно такую лестничную конструкцию, ему следует разместить все значимые объекты и помещения (спальню, кухню, гостиную) на первом этаже.

Как рассчитать лестничный марш — Всё о лестницах

Расчет размера и количества ступеней лестничного марша

Базовой задачей проектировки подъема на этаж является расчет основных параметров лестничного марша. Благодаря этому удается определить площадь, необходимую для его возведения. Стандарты могут варьироваться в зависимости от типа лестничных конструкций.

Определение высоты лестницы

Первое, что нужно сделать – рассчитать высоту лестничной конструкции. Этот показатель является одним из основных для определения площади лестничного марша. Для начала измерьте расстояние между нижним и верхним этажами.

При определении высоты лестницы важно учитывать уровень чистового пола, то есть покрытие нижнего и верхнего этажа.

Независимо от типа конструкции необходимо ориентироваться на высоту этажа

Выводится прямая линия, чтобы получился прямой треугольник. Посредством теоремы Пифагора можно произвести базовый расчет длины марша, не учитывая конкретный шаг. В данном случае он будет играть роль гипотенузы в прямом треугольнике, образовавшемся между точками положения первой ступени, пола второго этажа и места пересечения этих зон снизу. Если взять во внимание ширину будущей конструкции, можно определить примерную площадь, необходимую для возведения лестницы.

Угол наклона

Следующий этап – расчет угла наклона лестницы. Для этого нужно обратиться к стандартам, в которых уже прописаны подходящие данные для конкретного помещения. Так, в жилых комнатах для маршевых лестниц принято брать за основу уклон в 25-45 градусов.

Чтобы рассчитать оптимальный угол уклона, нужно определить количество ступеней и их габариты. Рекомендуется рассмотреть сразу несколько вариантов, чтобы затем выбрать подходящий именно для вашего случая.

Угол наклона лестницы напрямую зависит от ширины ступеней

Расчет размеров и количества ступеней

Одним из, определяющих конечный результат этапов, является расчет количества и размеров ступеней. В первую очередь нужно определить параметры шага лестничного марша. В идеале этот показатель составляет 60-65 см. Он обозначает то расстояние, которое преодолевает человек одним шагом при нормальной ходьбе. Если уменьшить этот показатель до 45 см, подъем будет менее затруднительным, поэтому отклонения в меньшую сторону допускаются.

На основе этих данных можно рассчитать высоту подступенка и проступь. Эти величины должны входить в рамки комфортных. Здесь учитываются:

• соотношение глубины проступи и высоты подступенка;
• удобная площадь ступеньки для передвижения;
• ширина ступеньки (в среднем 80-100 см).

Для определения точных цифр используют формулу:

Сумма удвоенной высоты ступени и её ширины должна входить в заданный интервал.

Максимальное и минимальное количество ступеней в лестничном марше высчитывается путем деления общей высоты подъема на высоту шага. Для принятия оптимального решения просчитываются все варианты. Округлять дроби нужно в большую сторону до целого числа.

Слишком узкие ступени будут очень неудобны при ходьбе

Учтите, что размеры ступеней, в частности шаг, должны быть одинаковыми по всей длине марша. Это обусловлено тем, что у человека разрабатывается мышечная память и, если расстояние между элементами будет неодинаковым, лестница становится неудобной и опасной для передвижения, особенно в условиях ограниченной видимости.

Если площадь для установки лестничной конструкции ограничена, скорее всего, потребуется монтаж сложных маршей. Такие проекты могут быть выполнены в различных вариациях. Самыми распространенными являются поворотные Г-образные и П-образные на 180 градусов с дополнительной площадкой. Для расчета такого лестничного марша нужно разбить всю конструкцию на несколько частей, в зависимости от конфигурации.

Если используется площадка, количество ступеней для каждого марша должно находиться в пределах 3-16 штук. При проектировании нужно рассчитать расстояние между маршами. В остальном же принцип действий сохраняется.

Лестничная площадка должна отвечать технически и визуально габаритам маршей

Итоговые расчеты

После того как были собраны все необходимые данные можно рассчитать лестничный марш. В качестве примера лучше всего рассматривать простую одномаршевую модель.

Расчет параметров двухмаршевой лестницы производится по такому же алгоритму, но при этом за высоту лестницы принимается расстояние между полом этажа и площадкой.

Для получения итогового значения понадобится прежде всего расчетное количество ступеней. Дополнительно нужно знать шаг ступени. Если вы учитываете нижний этаж, как одну ступень лестницы, тогда от значения их количества нужно отнять единицу.

Таким образом, нужно рассчитать минимальную и максимальную длину марша. Для получения первого значения умножьте количество проступей на минимально допустимый шаг, это значение является предельно допустимым для данных условий. Чтобы определить наиболее комфортные для передвижения габариты, нужно количество проступей умножить на максимальный шаг. Чтобы определить подходит ли такой проект под доступную площадь нужно сверить показания по схеме.

Графический метод проектирования

После того как были произведены все базовые расчеты можно приступать к разработке схемы лестничной конструкции. Для этого новичкам проще всего использовать именно графический метод. В отличие от предыдущего подхода он позволяет наглядно оценить вид и сложность конструкции.

1. Для начала нужно начертить оси координат, на них отмечается уровень расположения верхнего этажа.
2. После этого нужно прочертить линию уклона лестницы. выходящую из нулевой точки.
3. На обеих осях обозначьте отрезки, которые означают длину и высоту шага. Для удобства соедините точки прямыми линиями попарно.
4. Теперь, разделив каждый отрезок пополам и сопоставив его с линией уклона, можно прорисовать положение ступеней с учетом точных размеров в масштабе.

Если схема вписывается в установленные рамки, можете приступать к строительным работам.

Подобные расчеты позволяют разработать проектные чертежи и определить необходимую для конструкции площадь. Для помощи в работе существуют специальные программы, однако полностью полагаться на них не стоит.

Как правильно рассчитать лестничный марш

Архитектура начинается с чертежа, поэтому точность расчетов — залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, — одни из самых частых среди тех, которые возникают на данном этапе.

Понятие лестничного марша

Лестничный марш — это часть лестницы, включающая в себя определенное количество ступенек от одной площадки до другой, наклоненная под определенным углом.

Несмотря на то что геометрические показатели лестниц как несущих конструкций регулируются ГОСТом, они могут варьироваться в зависимости от индивидуальных особенностей заказчиков и типа конструкций.

Лестничные конструкции могут быть разных видов:

• одномаршевые;
• двухмаршевые, разделенные площадкой;
• двухмаршевые, соединенные поворотными ступеньками.

Расчетные данные

Варианты лестничных маршей.

Перед тем как рассчитать марш, надо узнать определенные величины.

Сначала следует найти расстояние между этажами. Если провести вертикальную линию от одного этажа до другого, то она станет одним из катетов прямоугольного треугольника; вторым катетом будет отрезок пола нижнего этажа (или площадки) от предполагаемого начала лестницы до стены. Зная расстояние между этажами и длину пола, можно высчитать длину марша, пользуясь теоремой Пифагора.

Следующая величина — наклон лестницы. При определении угла наклона следует пользоваться стандартами, предписывающими конкретные параметры для определенных типов помещений. Например, угол наклона лестницы, расположенной в жилой комнате, может варьироваться от 25 до 45°. Самыми удобными считаются лестницы, угол наклона которых не выходит за рамки 23-37°. Если он получится слишком острым, вместо лестницы можно поместить пандус. Крутизна лестницы способствует более компактному ее расположению в доме, а пологие лестницы, наоборот, занимают много места. Поэтому при проектировании необходимо найти компромиссное решение.

Важным параметром лестничного марша является количество ступенек и их размер. Если правильно произвести расчеты, это поспособствует комфортному подъему и спуску. Для того чтобы равномерно распределить ступеньки, нужно взять за точку отсчета длину шага по горизонтальной поверхности (она находится в пределах от 60 до 65 см) и среднюю высоту подъема ноги при ходьбе (около 30 см). Если условия интерьера позволяют сделать подъем более легким, длину шага можно уменьшать.

Основные элементы лестничного марша.

Чтобы рассчитать ступени, нужно высоту лестницы поделить на среднюю высоту шага. Обычно результатом такого деления становятся дроби, которые следует округлять в сторону большего целого числа.

Размер ступенек включает в себя высоту (подступенок) и ширину (проступь). Соотношение этих величин должно создавать комфортные условия для лестничного подъема. Оптимальная ширина ступеньки равна примерно 30 см, а высота — 15 см. Чтобы точнее определить длину подступенка и проступи, пользуются следующей формулой: 2h + a = (h — высота ступеньки, a — ширина). Есть еще одна, более простая формула расчета: h + a = .

Иногда приходится увеличивать ширину ступенек за счет нависания верхних над нижними.

При этом нависание не должно быть больше 3 см. У поворотных ступеней эти параметры несколько иные: нависание не должно выходить за пределы 5 см.

Если площадка слишком мала, ее можно расширить за счет ступенек: для этого проступь самой нижней ступеньки соединяют с уровнем пола. Неравномерное распределение ступенек считается производственным браком (если, конечно, лестница не декоративная), и передвижение по ним может привести к травме. Это объясняется тем, что разные по размеру ступеньки сбивают наш шаг и поневоле заставляют ноги заплетаться друг за друга.

В тех случаях, когда высота между этажами не вписывается в стандарты, рекомендуется срезать часть чистого пола верхнего этажа в виде пандуса, чтобы не прибегать к изменению высоты ступенек. Если сделать этот пандус более пологим, его наклон почти не будет чувствоваться при ходьбе. Альтернативный способ заключается в том, что уровень пола на площадке занижается по сравнению с полом примыкающих к ней квартир.

Рисунок 1. Расчет лестничного марша.

В домах, площадь которых не позволяет поместить одномаршевую лестницу, архитекторы проектируют сложные конструкции, самые распространенные из которых имеют форму буквы «Г» и «П», но могут принимать и другие формы в зависимости от того, в каких интерьерах они располагаются. В этих случаях всю лестницу разбивают на несколько блоков с площадкой либо с поворотными ступенями. Расчеты проводятся по вышеописанному алгоритму, однако для каждого блока отдельно (рис.1).

Конечный этап

Если все неизвестные величины найдены, можно приступать непосредственно к расчету лестничного марша. Для этого лучше всего воспользоваться графическим методом, позволяющим визуально представить предполагаемую лестницу. Алгоритм работы состоит из нескольких этапов:

1. Чертим ось координат. В качестве высоты этажа (или расстояния от одной площадки до другой) принимаем вертикальную ось, в качестве линии пола — горизонтальную.
2. Из точки пересечения осей проводим диагональную линию под тем углом наклона, под которым будет располагаться лестница.
3. По горизонтальной оси откладываем расстояние, равное длине шага (от 60 до 65 см), а по вертикальной — средней высоте подъема ноги при ходьбе (около 30 см).

Эта расчетная схема применима и при проектировании индивидуальных заказов, в которых параметры длины и высоты шага задаются с учетом особенностей хозяев, чтобы сделать передвижение по лестнице максимально комфортным.

Видео о расчете лестницы:

Как видим, расчет лестничного марша — достаточно трудоемкая задача, которая представляет собой алгоритм действий и осуществляется сначала на бумаге. На этапе проектирования очень важно не допустить ни одного просчета, поскольку сделанные пока только на бумаге, они неминуемо проявятся на этапе строительства, Зачастую их уже сложно исправить.

Расчет лестницы: основы и правила

• Как рассчитать лестницу. основы
• Расчет лестницы
• Как правильно сделать поворот
• Как рассчитать лестницу: правила

Лестницы – это важный и ответственный атрибут в каждом доме. Они должны обеспечивать комфорт, надежность и безопасность для каждого жителя. Желательно, чтобы лестничная конструкция по своей площади занимала немного места. А чтобы она соответствовала всем стандартам, нужно рассчитать лестницу и спроектировать ее правильно.

Расчет верхнего марша деревянной лестницы.

Как рассчитать лестницу: основы

Самый распространенный материал для изготовления лестничной конструкции – это дерево. Оно считается самым «теплым» и податливым материалом, с которым работать следует очень осторожно. Наиболее распространенные сорта древесины – это бук, дуб, ясень, береза, лиственница и сосна.

Чтобы сделать расчеты у любых видов лестниц, необходимо сначала определить три размера. Во-первых, нужно определить уровень чистого пола и затем от него замерить высоту конструкции по стене. Во-вторых, следует измерить ее длину, начиная от стены и заканчивая предполагаемым завершением пролета. И в-третьих, нужно найти длину лестничного марша, прибегнув к теореме Пифагора. В этом случае длинами катетов являются найденные размеры высоты и длины лестницы, найти при этом нужно гипотенузу получившегося прямоугольного треугольника, т.е. длину марша.

Далее следует рассчитать количество ступеней, которые получатся в лестничном марше.

Чтобы по лестнице было комфортно ходить, глубину ступенек нужно делать около 30 см, а высоту – около 16 см.

Схема новой лестницы на косоурах.

Зная габариты ступеней, необходимо длину лестничного марша разделить на эти размеры, и получится их количество.

Для удобства нужно делать лестницы. ширина которых не менее 80-90 см. Если она предназначена для хозяйственного назначения, т.е. ведет в подвал, то ее лучше сделать около 120 см. Если же конструкция направлена в мансардное помещение, то ее можно сделать более узкой, около 70-80 см.

Угол наклона лестницы должен составлять 40-45 °. Наиболее комфортной является лестничная конструкция, которая наклонена под углом в 45 °. Но ввиду того что она занимает много места, используется в строительстве достаточно редко. Можно выбрать и острый угол наклона в 30-36 °. тем более что такая конструкция займет на полу не более двух метров. Подниматься вверх по данной установке будет удобно, а спускаться можно только спиной вперед из-за крутизны наклонного спуска.

Вернуться к оглавлению

Расчет лестницы

• отборная малосучковая древесина для тетивы.

Схема расчета лестницы с углом наклона 45 градусов.

Рассмотрим более подробно, как правильно произвести расчет. Любая лестничная конструкция состоит из маршей и площадок. Важно, чтобы ширина площадок не была меньше ширины марша. Марши состоят из ступенек и несущих балок, которые называются тетивы или косоуры. Их изготавливают из толстых и широких досок, сечение которых – 80-100х200-250 мм, либо делают из двух более узких досок.

Ступени состоят из проступей и подступенков, ширину которых следует правильно рассчитать. Крутизну лестницы, а также удобство ходьбы по ней, определяет именно соотношение их размеров. Необходимо, чтобы стопа человека полностью вставала на проступь, т.е. это в среднем около 30 см, а длина шага в среднем была равна 60-70 см, значит, высота подступенка получается 14-16 см. При этом действует следующая формула для расчета: сумма двух подступенков плюс ширина проступи равняется длине среднего шага человека. Учитывая толщину проступи в 3 см, получается, что одна ступенька занимает горизонтально 30 см и вертикально 15-18 см.

Полученные цифры необходимы, чтобы рассчитать лестницу для дома правильно. Приведем пример, если высота между первым и вторым этажом равна 3 метрам, а одна ступенька размером 30 см на 15-18 см, то получится 17-20 подступенков. При этом последняя ступенька – это пол на втором этаже. Далее нужно высоту подъема лестничной конструкции разделить на целое число в данном диапазоне. Лучше, если оно будет четное, и получится точная высота ступеньки, состоящая из толщины проступи и ширины подступенка. Допустим, нужно сделать 18 ступенек, тогда высота ступеньки будет равна 300:18=16,7 см. Такую конструкцию следует разбить на два лестничных марша и обязательно сделать ее с поворотом.

Вернуться к оглавлению

Как правильно сделать поворот

Схема расчета лестничной конструкции для изготовления своими руками.

У лестничной конструкции поворот можно сделать тремя способами. Один из них для винтовой лестницы, которая представляет собой один большой поворот. Она очень компактна и занимает мало площади, но обладает достаточно большой крутизной. Так как за один оборот на 360 ° лестница должна подняться на два метра как минимум, то пролет должен иметь от 13 до 15 ступенек. Из-за конструкции ширина проступи должна быть небольшой, поэтому ступени у винтовой лестницы узкие и высокие. Ее лучше всего устанавливать либо на чердаке, либо в хозяйственном помещении.

Маршевые лестницы нужно поворачивать на 90 ° или 180 ° с помощью площадок, а можно с помощью специальных ступенек в виде трапеции. Горизонтальную лестничную площадку устраивают в том случае, если позволяет площадь. Такая лестница состоит из прямых элементов и имеет классический вид. На самой площадке можно сделать окно, что придаст изящность и дополнительное освещение днем. Если такой возможности нет, то поворот лестничной конструкции нужно сделать непосредственно ступенями. В этом случае в определенном месте, можно и не в середине, следует начать устанавливать проступи в виде трапеции, которые задают поворот лестнице на 15 ° либо 30 ° на каждую ступеньку. В результате они поворачивают ее на нужный угол.

Вернуться к оглавлению

Как рассчитать лестницу: правила

Чтобы правильно спроектировать лестницу. необходимо придерживаться некоторых правил:

Чертеж лестницы на стальном косоуре с расчетными данными.

1. Во-первых, лестничный марш должен иметь ширину не менее 1 метра. А если он имеет больше трех ступеней, то обязательно должен быть оборудован перилами. Их высота не должна быть меньше 90 см, а ширина – около 10 см. Если в доме есть дети, то можно сделать дополнительные поручни и для ребенка, высота которых должна быть 70-75 см. Также нужно ограждать окна, которые прилегают к лестничному маршу.
2. Во-вторых, все ступени должны быть одинаковыми по высоте. Если отклонение все-таки присутствует, то оно должно быть минимальным, 0,5 см. Расстояние, которое находится между лестничным маршем и стеной, должно быть меньше 6 см. Расстояние между ступенью и потолком (балкой), т.е. высота прохода, должна быть больше 2 метров.
3. В-третьих, сооружая криволинейные лестницы (с забежными ступенями), в средней ее линии следует радиус кривизны устанавливать не менее 30 см. При монтаже забежных ступеней необходимо помнить, что в зоне прохода ширина ступени должна быть больше 20 см, а уровень последней ступени должен всегда совпадать с уровнем пола этажа. Лестница должна быть безопасной и надежной, для этого необходимо ее установить так, чтобы она могла выдержать нагрузку около 180-220 кг, а ее перила – около 100 кг. Также подходы к ней должны иметь ширину не менее 1 метра и иметь освещение в любое время суток.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnichnogo-marsha.html, http://stupenimaster.ru/lestnitsyi/kak-rasschitat-marsh.html, http://1polestnicam.ru/raschet/pravilnyj-lestnicy.html
